1 PROFESJONALNE PRODUKTY DLA NOWOCZESNEJ ARCHITEKTURY Odwodnienie grawitacyjne Konwencjonalny system odwadniania dachów płaskich 1

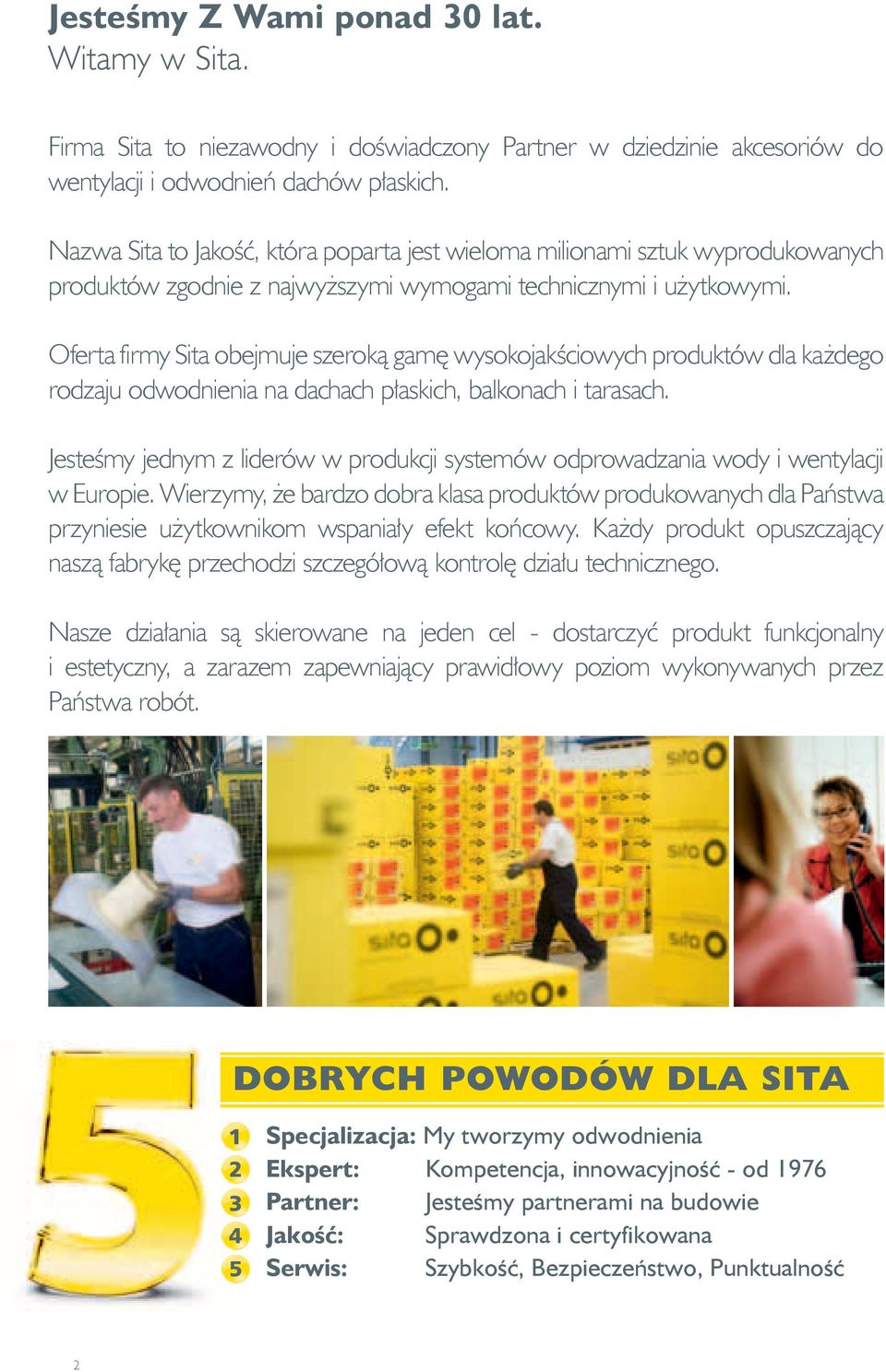

2 Jesteśmy Z Wami ponad 30 lat. Witamy w Sita. Firma Sita to niezawodny i doświadczony Par tner w dziedzinie akcesoriów do wentylacji i odwodnień dachów płaskich. Nazwa Sita to Jakość, która poparta jest wieloma milionami sztuk wyprodukowanych produktów zgodnie z najwyższymi wymogami technicznymi i użytkowymi. Oferta firmy Sita obejmuje szeroką gamę wysokojakściowych produktów dla każdego rodzaju odwodnienia na dachach płaskich, balkonach i tarasach. Jesteśmy jednym z liderów w produkcji systemów odprowadzania wody i wentylacji w Europie. Wierzymy, że bardzo dobra klasa produktów produkowanych dla Państwa przyniesie użytkownikom wspaniały efekt końcowy. Każdy produkt opuszczający naszą fabrykę przechodzi szczegółową kontrolę działu technicznego. Nasze działania są skierowane na jeden cel - dostarczyć produk t funkcjonalny i estetyczny, a zarazem zapewniający prawidłowy poziom wykonywanych przez Państwa robót. DOBRYCH POWODÓW DLA SITA Specjalizacja: My tworzymy odwodnienia Ekspert: Kompetencja, innowacyjność - od 1976 Partner: Jesteśmy partnerami na budowie Jakość: Sprawdzona i certyfikowana Serwis: Szybkość, Bezpieczeństwo, Punktualność 2

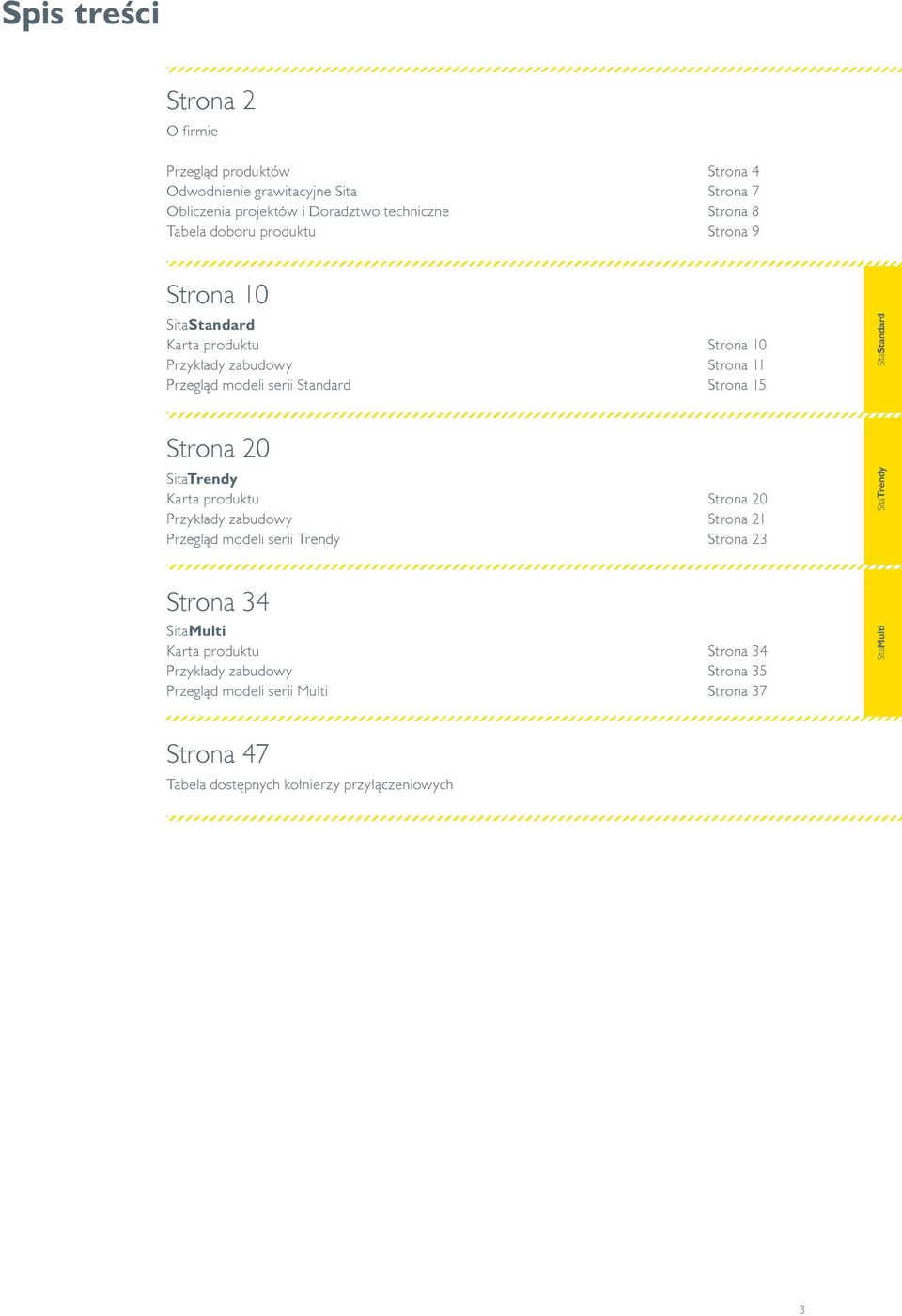

3 Spis treści Strona 2 O firmie Przegląd produktów Strona 4 Odwodnienie grawitacyjne Sita Strona 7 Obliczenia projektów i Doradztwo techniczne Strona 8 Tabela doboru produktu Strona 9 Strona 10 SitaStandard Karta produktu Strona 10 Przykłady zabudowy Strona 11 Przegląd modeli serii Standard Strona 15 SitaStandard Strona 20 SitaTrendy Karta produktu Strona 20 Przykłady zabudowy Strona 21 Przegląd modeli serii Trendy Strona 23 SitaTrendy Strona 34 SitaMulti Karta produktu Strona 34 Przykłady zabudowy Strona 35 Przegląd modeli serii Multi Strona 37 SitaMulti Strona 47 Tabela dostępnych kołnierzy przyłączeniowych 3

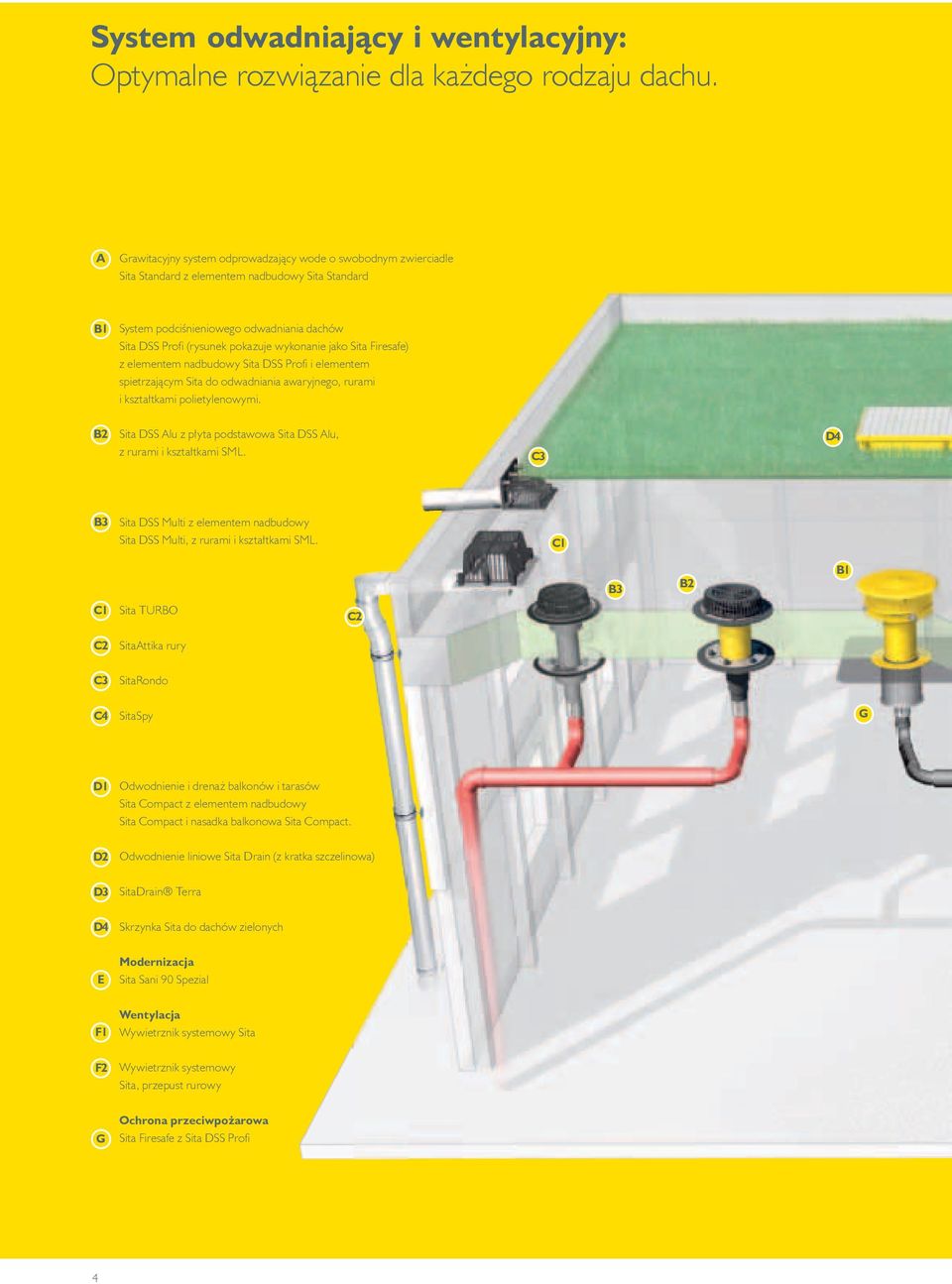

4 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. A Grawitacyjny system odprowadzający wode o swobodnym zwierciadle Sita Standard z elementem nadbudowy Sita Standard B1 System podciśnieniowego odwadniania dachów Sita DSS Profi (rysunek pokazuje wykonanie jako Sita Firesafe) z elementem nadbudowy Sita DSS Profi i elementem spietrzającym Sita do odwadniania awaryjnego, rurami i kształtkami polietylenowymi. B2 Sita DSS Alu z płyta podstawowa Sita DSS Alu, z rurami i kształtkami SML. C3 D4 B3 Sita DSS Multi z elementem nadbudowy Sita DSS Multi, z rurami i kształtkami SML. C1 B3 B2 B1 C1 Sita TURBO C2 C2 SitaAttika rury C3 SitaRondo C4 SitaSpy G D1 Odwodnienie i drenaż balkonów i tarasów Sita Compact z elementem nadbudowy Sita Compact i nasadka balkonowa Sita Compact. D2 Odwodnienie liniowe Sita Drain (z kratka szczelinowa) D3 SitaDrain Terra D4 Skrzynka Sita do dachów zielonych E Modernizacja Sita Sani 90 Spezial F1 Wentylacja Wywietrznik systemowy Sita F2 Wywietrznik systemowy Sita, przepust rurowy G Ochrona przeciwpożarowa Sita Firesafe z Sita DSS Profi 4

5 System grawitacyjnego i podciśnieniowego odwadniania dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezewodny drenaż? Sita oferuje Państwu bezpieczne, zgdone z normami produkty i rozwiązania systemowe do realizacji wszystkich zadań. F2 E F1 C4 A D2 D3 D1 5

6 Bezpieczeństwo w każdym przypadku! Również w trakcie nawałnicy. Woda opadowa jest największym wrogiem dachu płaskiego. Zwłaszcza dachy płaskie w przypadku nawałnic mogą osiągnąć w bardzo krótkim czasie granicę bezpiecznego obciążenia. Ważne jest aby na etapie projektowania i wykonywania dachu płaskiego dokonać właściwego wyboru systemu odwadniającego zapewniającego bezpieczne i komfortowe użytkowanie. Należy pamiętać iż dach płaski wymaga zaprojektowania profesjonalnego i spełniającego wymagania norm systemu odwadniającego. Pamiętajmy, iż duży opad wody deszczowej, który może pojawić się w krótkim czasie na dachu, powinien równie szybko z niego zostać usunięty za pomocą systemu odwadniającego. Sita proponuje dopasowane rozwiązania z wydajnymi wpustami dla średnich i dużych powierzchni wraz z dodatkowymi elementami odwodnienia awaryjnego. DOBRYCH POWODÓW DLA ODWODNIEŃ SITA Asortyment: Na każdy dach prawidłowe rozwiązanie Doradztwo: Osobiste i telefoniczne, zawsze blisko Montaż: Szybko i prosto Bezpieczeństwo: Jakość i obliczenia to Twoja pewność Handel: Dostępność w lokalnej sieci sprzedaży 6

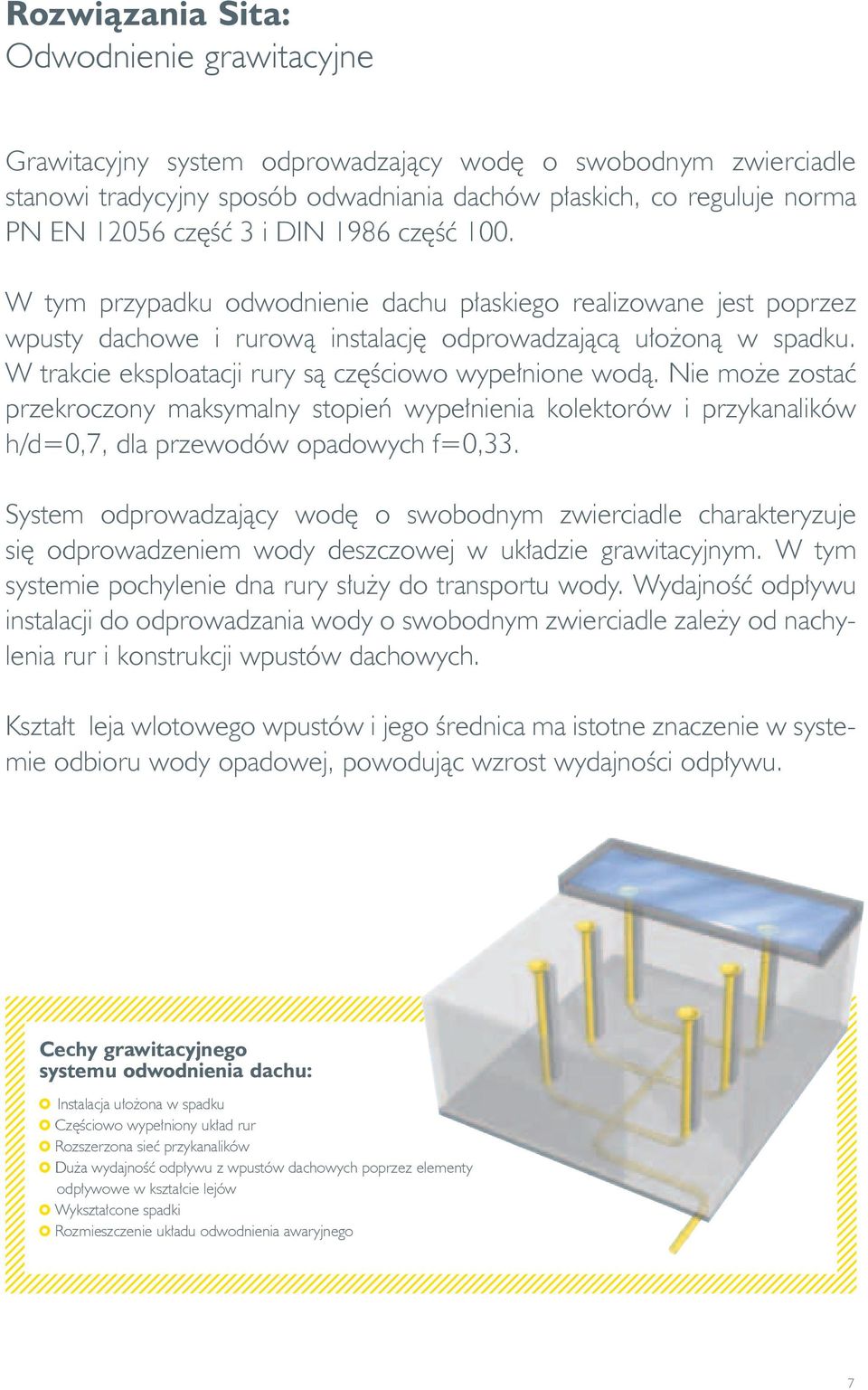

7 Rozwiązania Sita: Odwodnienie grawitacyjne Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle stanowi tradycyjny sposób odwadniania dachów płaskich, co reguluje norma PN EN część 3 i DIN 1986 część 100. W tym przypadku odwodnienie dachu płaskiego realizowane jest poprzez wpusty dachowe i rurową instalację odprowadzającą ułożoną w spadku. W trakcie eksploatacji rury są częściowo wypełnione wodą. Nie może zostać przekroczony maksymalny stopień wypełnienia kolektorów i przykanalików h/d=0,7, dla przewodów opadowych f=0,33. System odprowadzający wodę o swobodnym zwierciadle charakteryzuje się odprowadzeniem wody deszczowej w układzie grawitacyjnym. W tym systemie pochylenie dna rury służy do transportu wody. Wydajność odpływu instalacji do odprowadzania wody o swobodnym zwierciadle zależy od nachylenia rur i konstrukcji wpustów dachowych. Kształt leja wlotowego wpustów i jego średnica ma istotne znaczenie w systemie odbioru wody opadowej, powodując wzrost wydajności odpływu. Cechy grawitacyjnego systemu odwodnienia dachu: Instalacja ułożona w spadku Częściowo wypełniony układ rur Rozszerzona sieć przykanalików Duża wydajność odpływu z wpustów dachowych poprzez elementy odpływowe w kształcie lejów Wykształcone spadki Rozmieszczenie układu odwodnienia awaryjnego 7

8 Pewność i bezpieczeństwo? TAK! Specjalnie dla Państwa wykonamy obliczenia w celu doboru prawidłowego odwodnienia. Planowanie i obliczenia Po otrzymaniu od Państwa niezbędnych danych dotyczących powierzchni wymagającej odwodnienia nasza firma wykona dla Państwa bezpłatne obliczenia, które pozwolą na dobór najodpowiedniejszego systemu odwodnienia grawitacyjnego z naszej oferty. Z myślą o dopasowaniu idealnego rozwiązania na Państwa potrzeby SITA stworzyła program komputerowy, który precyzyjnie wykona wszystkie obliczenia uwzględniając obowiązujące na terenie Unii Europejskiej oraz Polski rozporządzenia oraz normy : PN EN , DN-92/ i DIN Przykładowe obliczenia odwodnień grawitacyjnych Wielkość przykładowego dachu wynosi: 30 m x 50 m = m 2 Wartości przyjęte do wykonania obliczeń : Opad główny* r (5,5) wg DIN oraz PN-92/B r (5/5) = 302 l/(s x ha) Statystyczny deszcz stuletni* r (5,100) nach DIN r (5/100) = 526 l/(s x ha) Współczynnik spływu wg Din C = 1,0 Maksymalna wysokość lustra wody (dane deklarowane przez projektanta) hmax = 75 mm Wysokość lustra wody dla odwodnienia głównego (deklarowane przez projektanta) h1 = 35 mm Wysokość lustra wody dla odwodnienia awaryjnego (deklarowane przez projektanta) h2 = 40 mm *Wartości opadów wg programu Kostra DWD 2000 Obliczenia przykładowe odwodnienia dachu o pow.1500m2 Q = r (5,5) x C x A Q = 302 l/(s x ha) x 1,0 x m 2 /10000 Q = 45,3 l/s Odwodnienie główne powinno zapewnić odbiór wody w ilości 45,3 l/s ( litry na sekundę ) Obliczenia przykładowe odwodnienia awaryjnego dachu o pow.1500m2 Qnot = [r (5,100) r (5,5) x C] x A Qnot = ( x 1,0) x 1500/10000 Qnot = 33,6 l/s Odwodnienie awaryjne powinno zapewnić odbiór wody w ilości 33,6 l/s ( litry na sekundę ) Doradztwo + Informacje Na wszystkie Państwa pytania nasz doradca techniczny chętnie udzieli wyczerpującej odpowiedzi telefonicznie lub poprzez . Tel: Fax: Www: kom: biuro@sita-bauelemente.pl 8

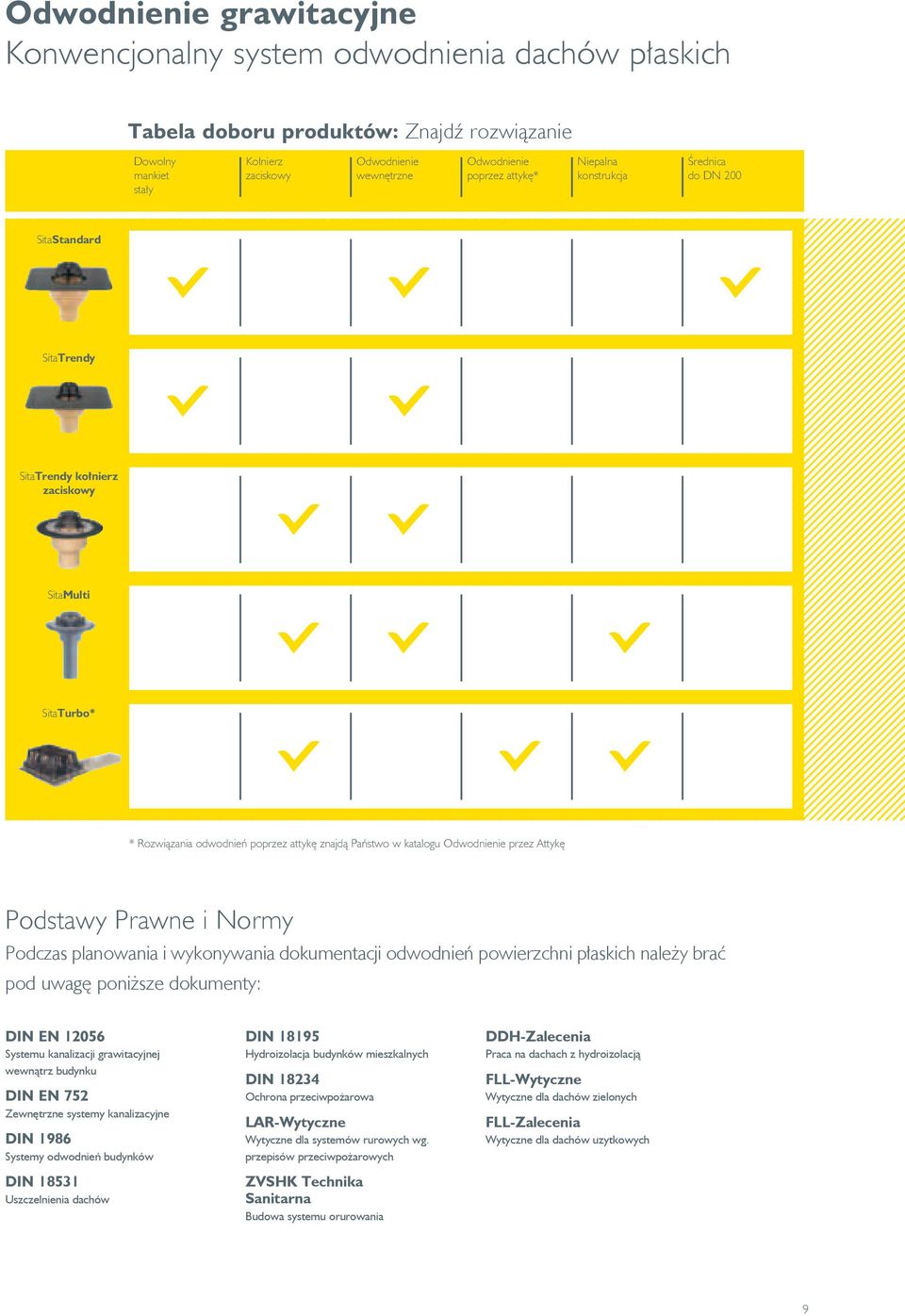

9 Odwodnienie grawitacyjne Konwencjonalny system odwodnienia dachów płaskich Tabela doboru produktów: Znajdź rozwiązanie Dowolny mankiet stały Kołnierz zaciskowy Odwodnienie wewnętrzne Odwodnienie poprzez attykę* Niepalna konstrukcja Średnica do DN 200 SitaStandard SitaTrendy SitaTrendy kołnierz zaciskowy SitaMulti SitaTurbo* * Rozwiązania odwodnień poprzez attykę znajdą Państwo w katalogu Odwodnienie przez Attykę Podstawy Prawne i Normy Podczas planowania i wykonywania dokumentacji odwodnień powierzchni płaskich należy brać pod uwagę poniższe dokumenty: DIN EN Systemu kanalizacji grawitacyjnej wewnątrz budynku DIN EN 752 Zewnętrzne systemy kanalizacyjne DIN 1986 Systemy odwodnień budynków DIN Uszczelnienia dachów DIN Hydroizolacja budynków mieszkalnych DIN Ochrona przeciwpożarowa LAR-Wytyczne Wytyczne dla systemów rurowych wg. przepisów przeciwpożarowych ZVSHK Technika Sanitarna Budowa systemu orurowania DDH-Zalecenia Praca na dachach z hydroizolacją FLL-Wytyczne Wytyczne dla dachów zielonych FLL-Zalecenia Wytyczne dla dachów uzytkowych 9

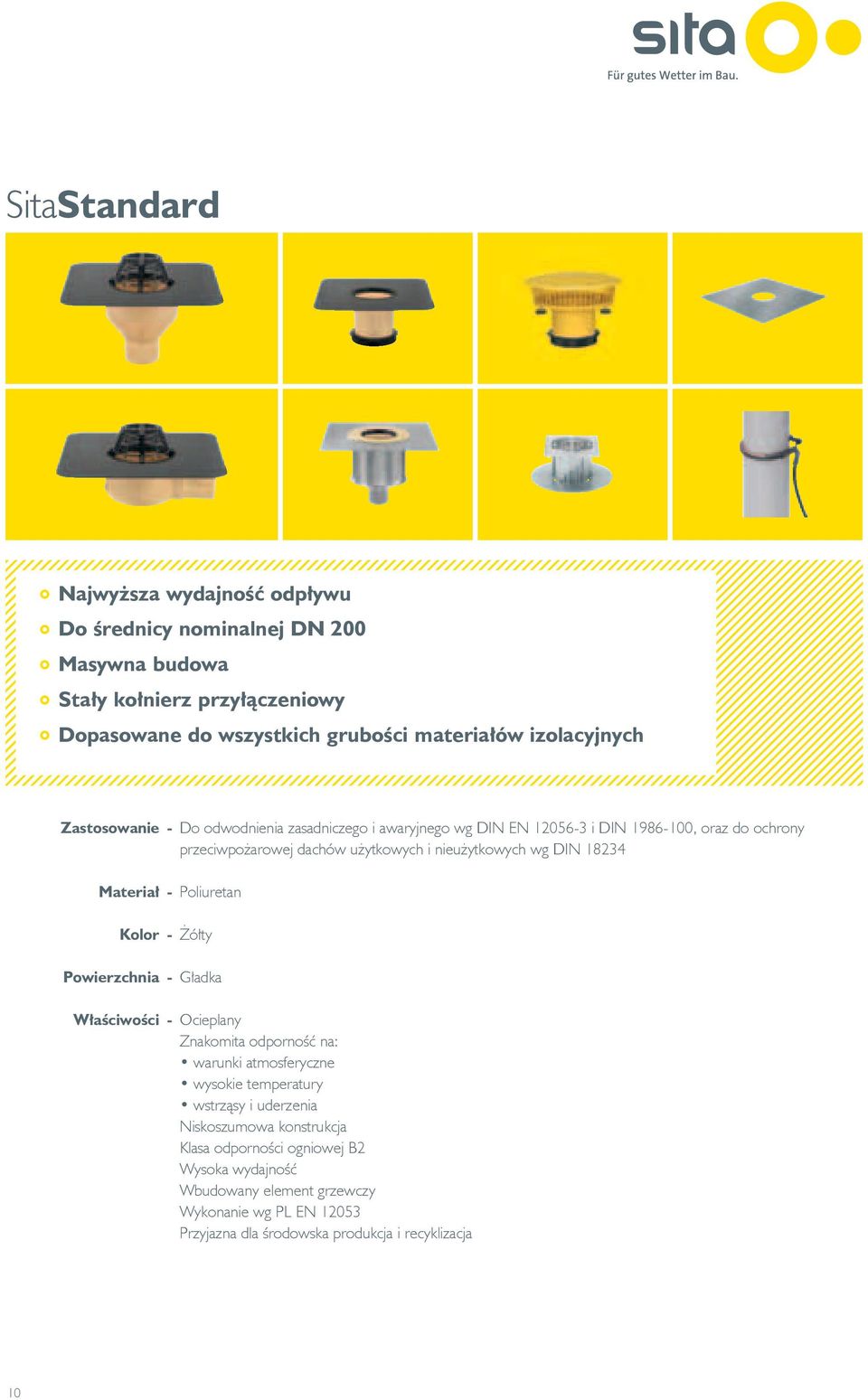

10 SitaStandard Najwyższa wydajność odpływu Do średnicy nominalnej DN 200 Masywna budowa Stały kołnierz przyłączeniowy Dopasowane do wszystkich grubości materiałów izolacyjnych Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg DIN EN i DIN , oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał Kolor Powierzchnia Poliuretan Żółty Gładka Właściwości - Ocieplany Znakomita odporność na: warunki atmosferyczne wysokie temperatury wstrząsy i uderzenia Niskoszumowa konstrukcja Klasa odporności ogniowej B2 Wysoka wydajność Wbudowany element grzewczy Wykonanie wg PL EN Przyjazna dla środowska produkcja i recyklizacja 10

11 SitaStandard Odwodnienie grawitacyjne Zabudowa A: Wpust SitaStandard z elementem nadbudowy i koszykiem żwirowym w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaStandard wpust dachowy prosty Koszyk żwirowy SitaStandard element nadbudowy Blacha wzmacniająca SitaStandard Zabudowa B: Wpust SitaStandard z koszykiem żwirowym w dachu wentylowanym (dach zimny) Podkonstrukcja Hydroizolacja SitaStandard wpust dachowy skośny Koszyk żwirowy Termoizolacja 11

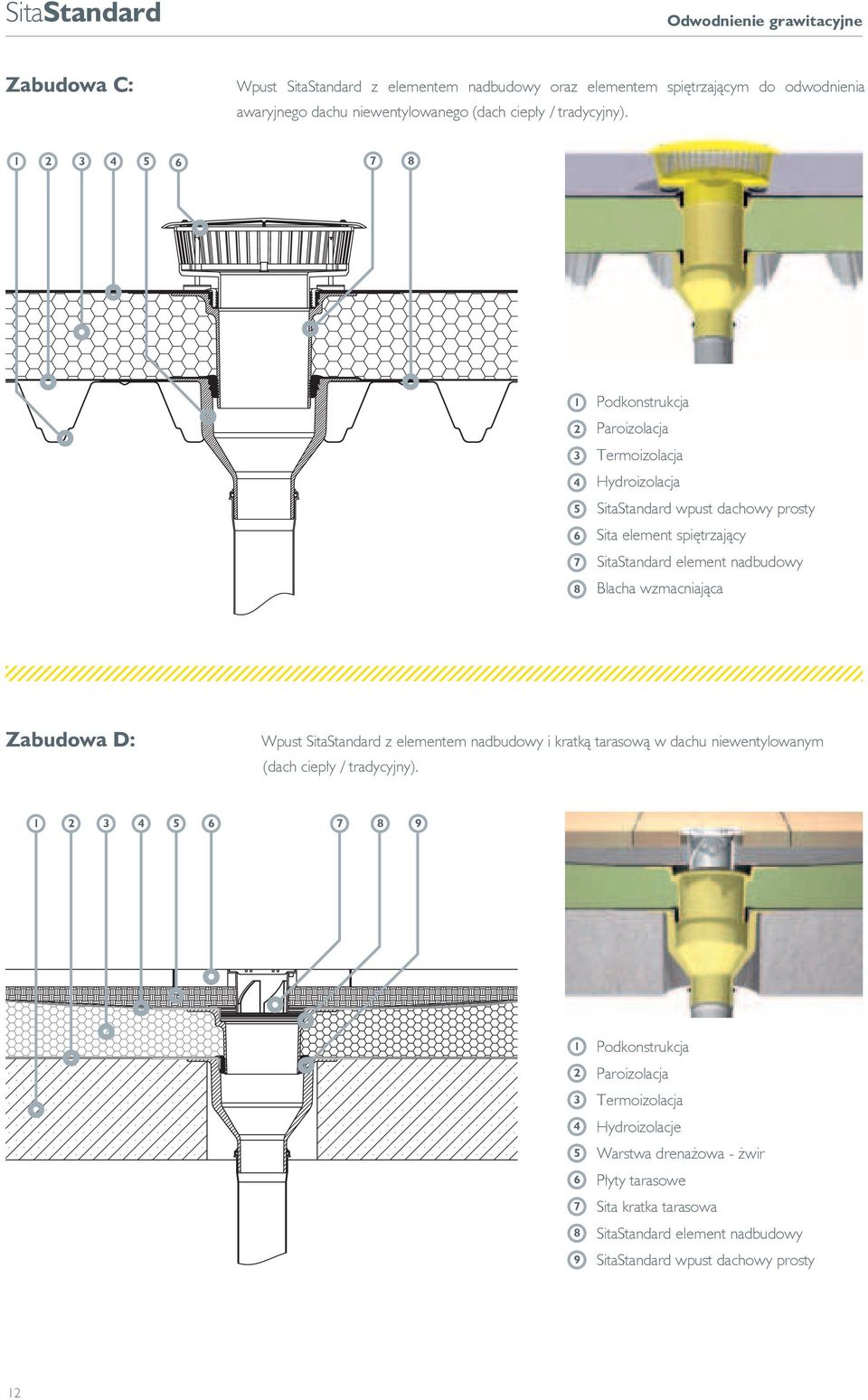

12 SitaStandard Odwodnienie grawitacyjne Zabudowa C: Wpust SitaStandard z elementem nadbudowy oraz elementem spiętrzającym do odwodnienia awaryjnego dachu niewentylowanego (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaStandard wpust dachowy prosty Sita element spiętrzający SitaStandard element nadbudowy Blacha wzmacniająca Zabudowa D: Wpust SitaStandard z elementem nadbudowy i kratką tarasową w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacje Warstwa drenażowa - żwir Płyty tarasowe Sita kratka tarasowa SitaStandard element nadbudowy SitaStandard wpust dachowy prosty 12

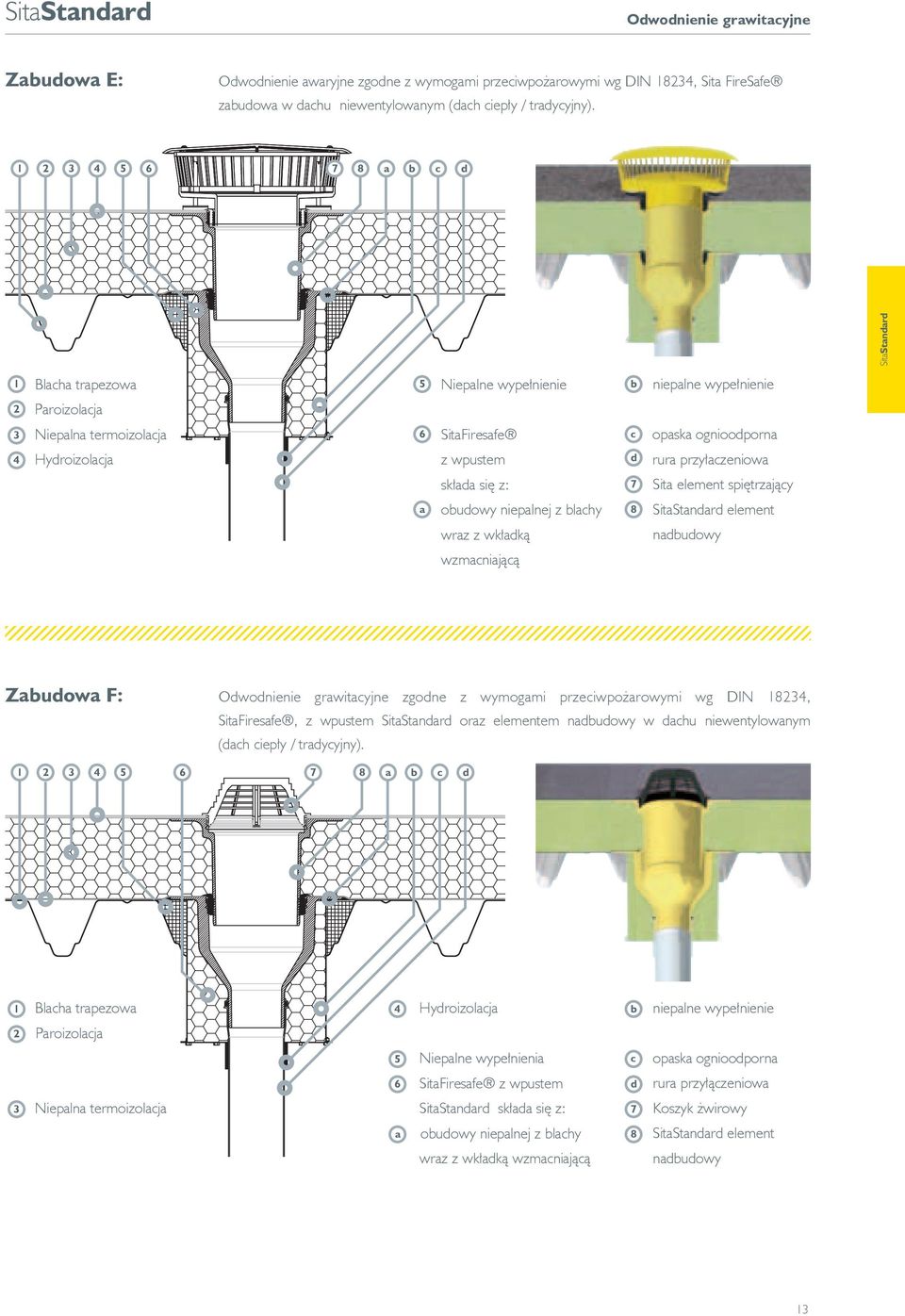

13 SitaStandard Odwodnienie grawitacyjne Zabudowa E: Odwodnienie awaryjne zgodne z wymogami przeciwpożarowymi wg DIN 18234, Sita FireSafe zabudowa w dachu niewentylowanym (dach ciepły / tradycyjny) a b c d SitaStandard 1 1 Blacha trapezowa 2 Paroizolacja 3 4 niepalne wypełnienie 5 Niepalne wypełnienie b 6 SitaFiresafe c opaska ognioodporna z wpustem d rura przyłaczeniowa składa się z: 7 Sita element spiętrzający a obudowy niepalnej z blachy 8 SitaStandard element wraz z wkładką wzmacniającą Niepalna termoizolacja Hydroizolacja Zabudowa F: Odwodnienie nadbudowy grawitacyjne zgodne z wymogami przeciwpożarowymi wg DIN 18234, SitaFiresafe, z wpustem SitaStandard oraz elementem nadbudowy w dachu niewentylowanym (dach ciepły / tradycyjny) Blacha trapezowa a b c d 4 Hydroizolacja b niepalne wypełnienie 5 Niepalne wypełnienia c opaska ognioodporna 6 SitaFiresafe z wpustem d rura przyłączeniowa SitaStandard składa się z: Koszyk żwirowy obudowy niepalnej z blachy 8 SitaStandard element Paroizolacja Niepalna termoizolacja a wraz z wkładką wzmacniającą 7 nadbudowy 13

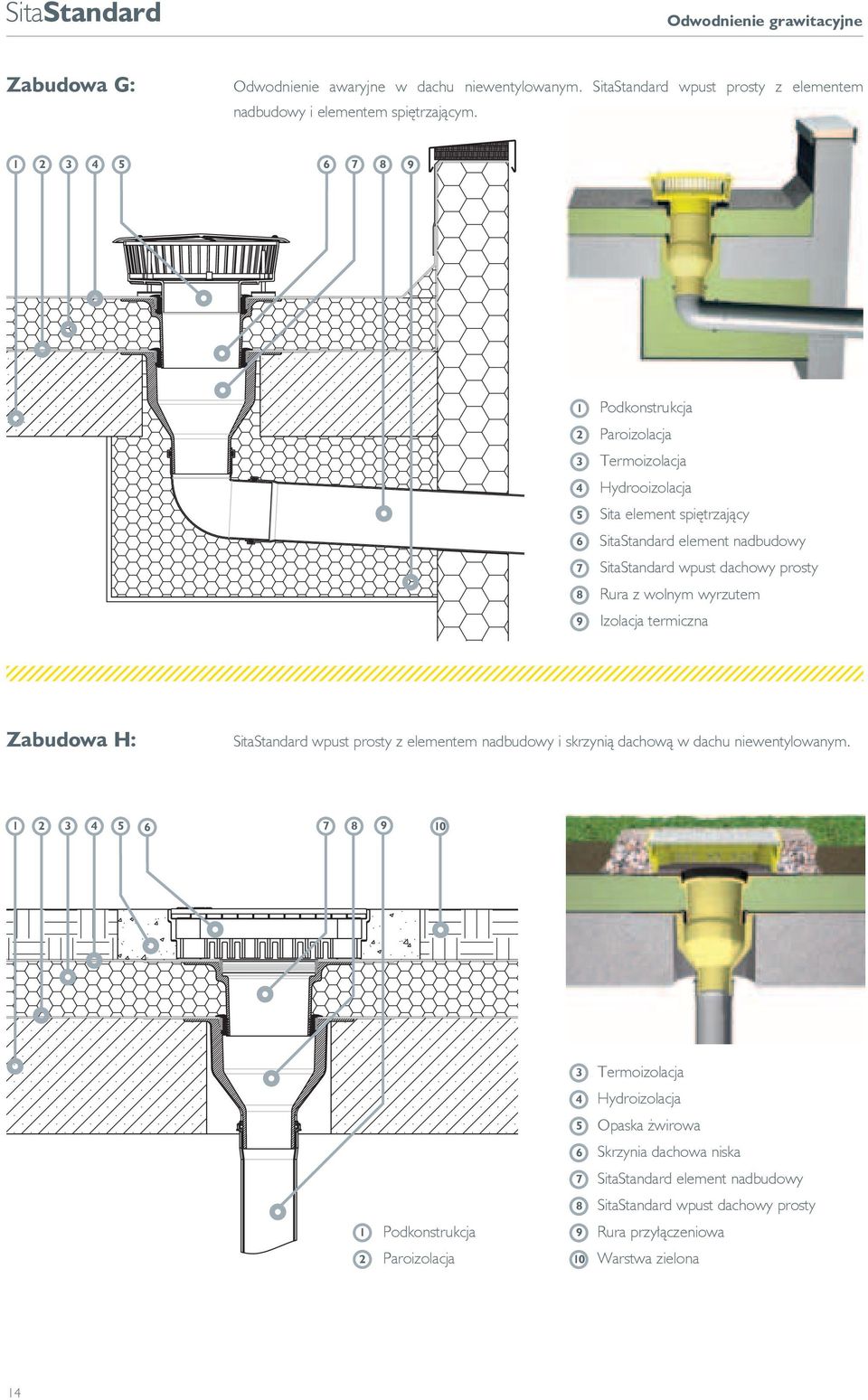

14 SitaStandard Odwodnienie grawitacyjne Zabudowa G: Odwodnienie awaryjne w dachu niewentylowanym. SitaStandard wpust prosty z elementem nadbudowy i elementem spiętrzającym Podkonstrukcja Paroizolacja Termoizolacja Hydrooizolacja Sita element spiętrzający SitaStandard element nadbudowy SitaStandard wpust dachowy prosty Rura z wolnym wyrzutem Izolacja termiczna Zabudowa H: SitaStandard wpust prosty z elementem nadbudowy i skrzynią dachową w dachu niewentylowanym Termoizolacja 4 Hydroizolacja 5 Opaska żwirowa 6 Skrzynia dachowa niska 7 SitaStandard element nadbudowy 8 SitaStandard wpust dachowy prosty 1 Podkonstrukcja 9 Rura przyłączeniowa 2 Paroizolacja 10 Warstwa zielona 14

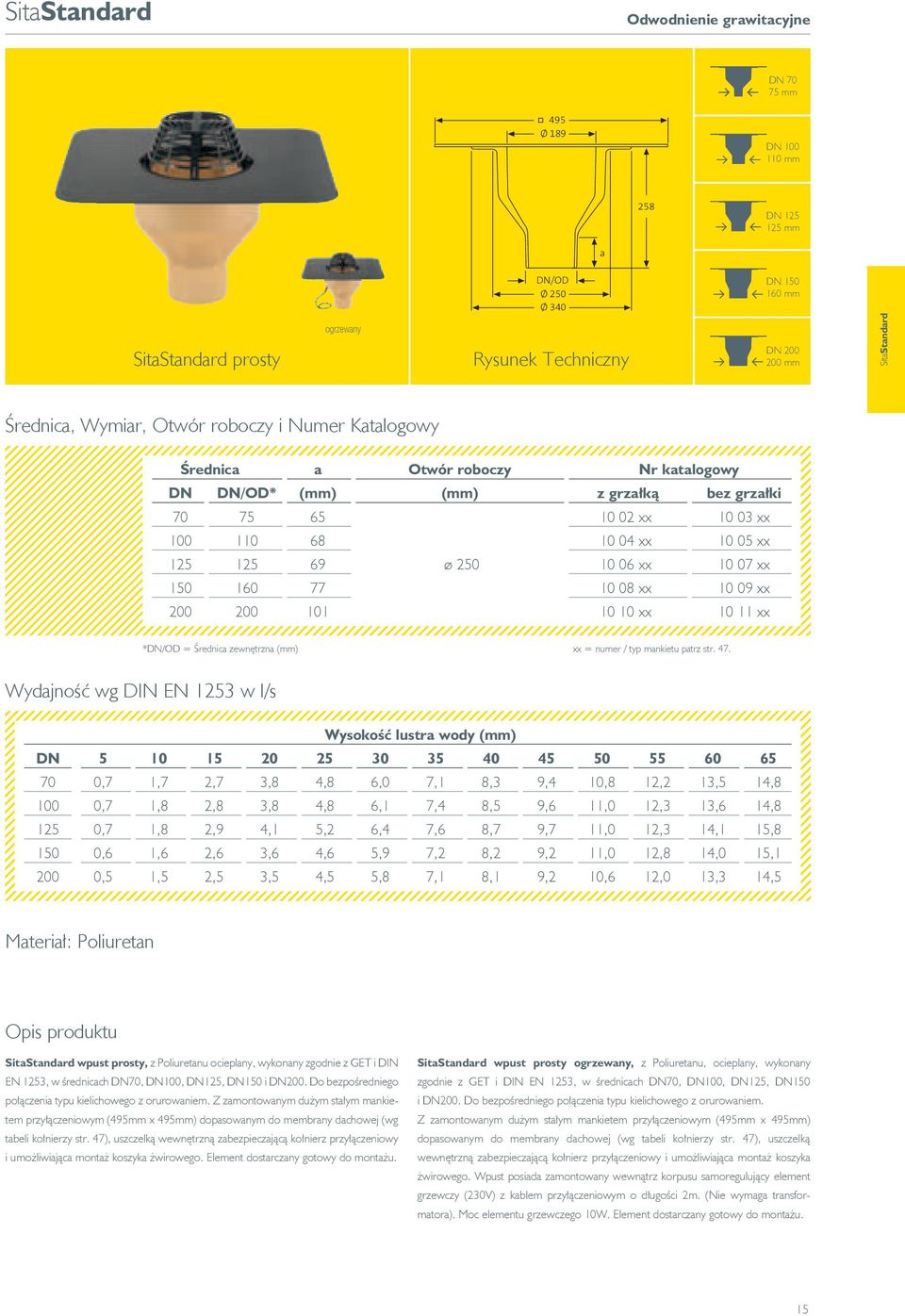

15 SitaStandard Odwodnienie grawitacyjne DN mm 495 Ø 189 DN mm 258 DN mm a DN/OD Ø 250 Ø 340 DN mm SitaStandard prosty ogrzewany DN mm SitaStandard Średnica, Wymiar, Otwór roboczy i Numer Katalogowy Średnica a Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) z grzałką bez grzałki xx xx xx xx ø xx xx xx xx xx xx *DN/OD = Średnica zewnętrzna (mm) xx = numer / typ mankietu patrz str. 47. Wydajność wg DIN EN 1253 w l/s Wysokość lustra wody (mm) DN ,7 1,7 2,7 3,8 4,8 6,0 7,1 8,3 9,4 10,8 12,2 13,5 14, ,7 1,8 2,8 3,8 4,8 6,1 7,4 8,5 9,6 11,0 12,3 13,6 14, ,7 1,8 2,9 4,1 5,2 6,4 7,6 8,7 9,7 11,0 12,3 14,1 15, ,6 1,6 2,6 3,6 4,6 5,9 7,2 8,2 9,2 11,0 12,8 14,0 15, ,5 1,5 2,5 3,5 4,5 5,8 7,1 8,1 9,2 10,6 12,0 13,3 14,5 Materiał: Poliuretan SitaStandard wpust prosty, z Poliuretanu ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100, DN125, DN150 i DN200. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiająca montaż koszyka żwirowego. Element dostarczany gotowy do montażu. SitaStandard wpust prosty ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100, DN125, DN150 i DN200. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiająca montaż koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m. (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu. 15

16 SitaStandard Odwodnienie grawitacyjne DN mm 495 Ø 323 Ø 245 Ø 189 DN mm a DN/OD DN mm b oogrzewany SitaStandard skośny Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką xx xx 250 x xx xx 125 ** x xx xx *DN/OD = Średnica zewnętrzna (mm) **Z redukcją DN 100 na DN 125 xx = numer / typ mankietu patrz str. 47. Wydajność wg DIN EN 1253 w l/s Wysokość lustra wody (mm) DN ,7 1,8 2,8 3,8 4,7 5,8 6,9 7,9 8,9 10,2 11, ,5 1,5 2,4 3,4 4,3 5,3 6,3 7,5 8,6 9,8 11, ,8 1,9 2,9 4,1 5,3 6,3 7,3 8,4 9,4 10,8 12,1 13,2 14,3 Materiał: Poliuretan SitaStandard wpust skośny, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiająca montaż koszyka żwirowego. Element dostarczany gotowy do montażu. SitaStandard wpust skośny, ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiająca montaż koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m. (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu 16

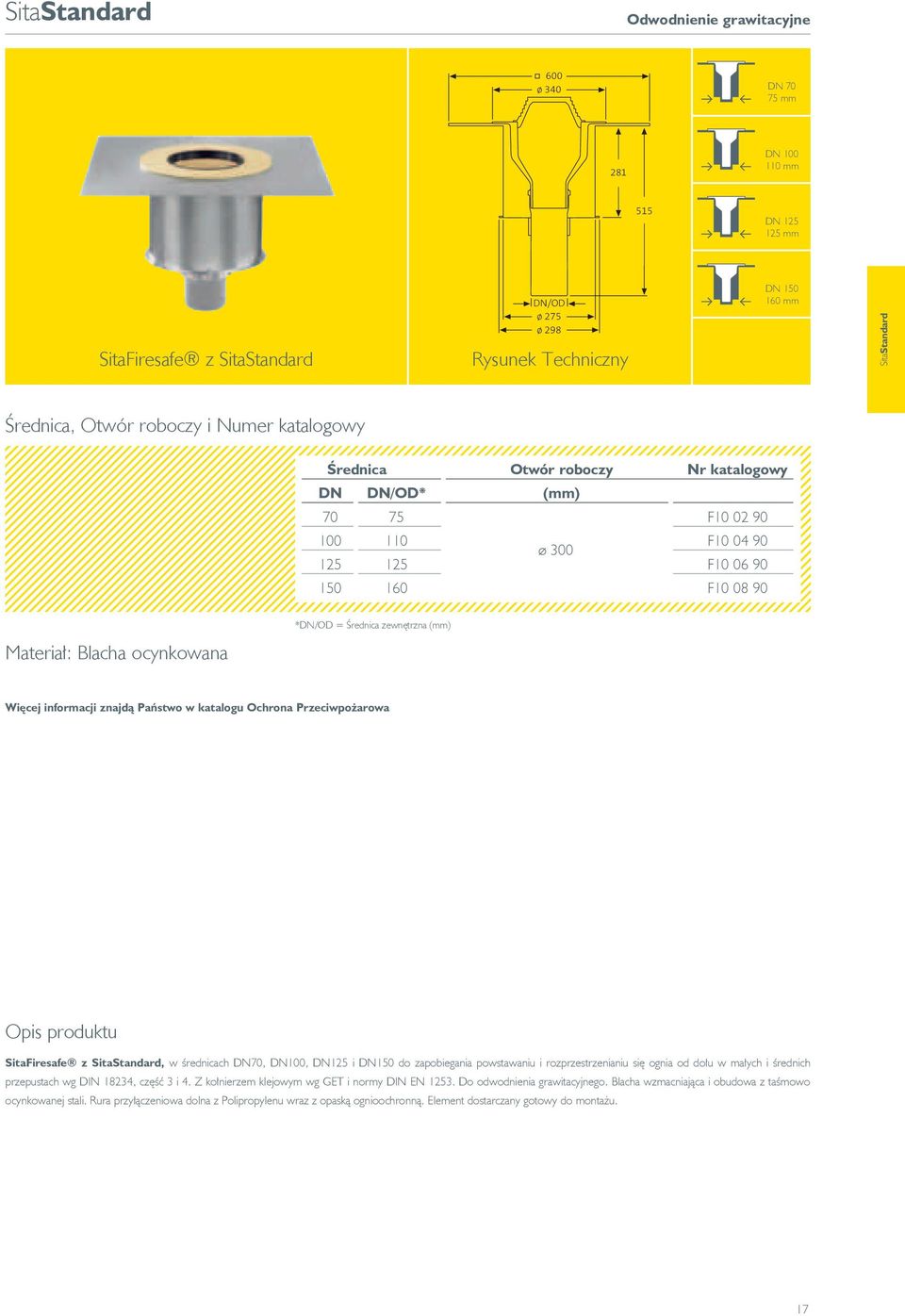

17 SitaStandard Odwodnienie grawitacyjne 600 ø 340 DN mm 281 DN mm 515 DN mm SitaFiresafe z SitaStandard DN/OD ø 275 ø 298 DN mm SitaStandard Średnica, Otwór roboczy i Numer katalogowy Średnica Otwór roboczy Nr katalogowy DN DN/OD* (mm) F F ø F F Materiał: Blacha ocynkowana *DN/OD = Średnica zewnętrzna (mm) Więcej informacji znajdą Państwo w katalogu Ochrona Przeciwpożarowa SitaFiresafe z SitaStandard, w średnicach DN70, DN100, DN125 i DN150 do zapobiegania powstawaniu i rozprzestrzenianiu się ognia od dołu w małych i średnich przepustach wg DIN 18234, część 3 i 4. Z kołnierzem klejowym wg GET i normy DIN EN Do odwodnienia grawitacyjnego. Blacha wzmacniająca i obudowa z taśmowo ocynkowanej stali. Rura przyłączeniowa dolna z Polipropylenu wraz z opaską ognioochronną. Element dostarczany gotowy do montażu. 17

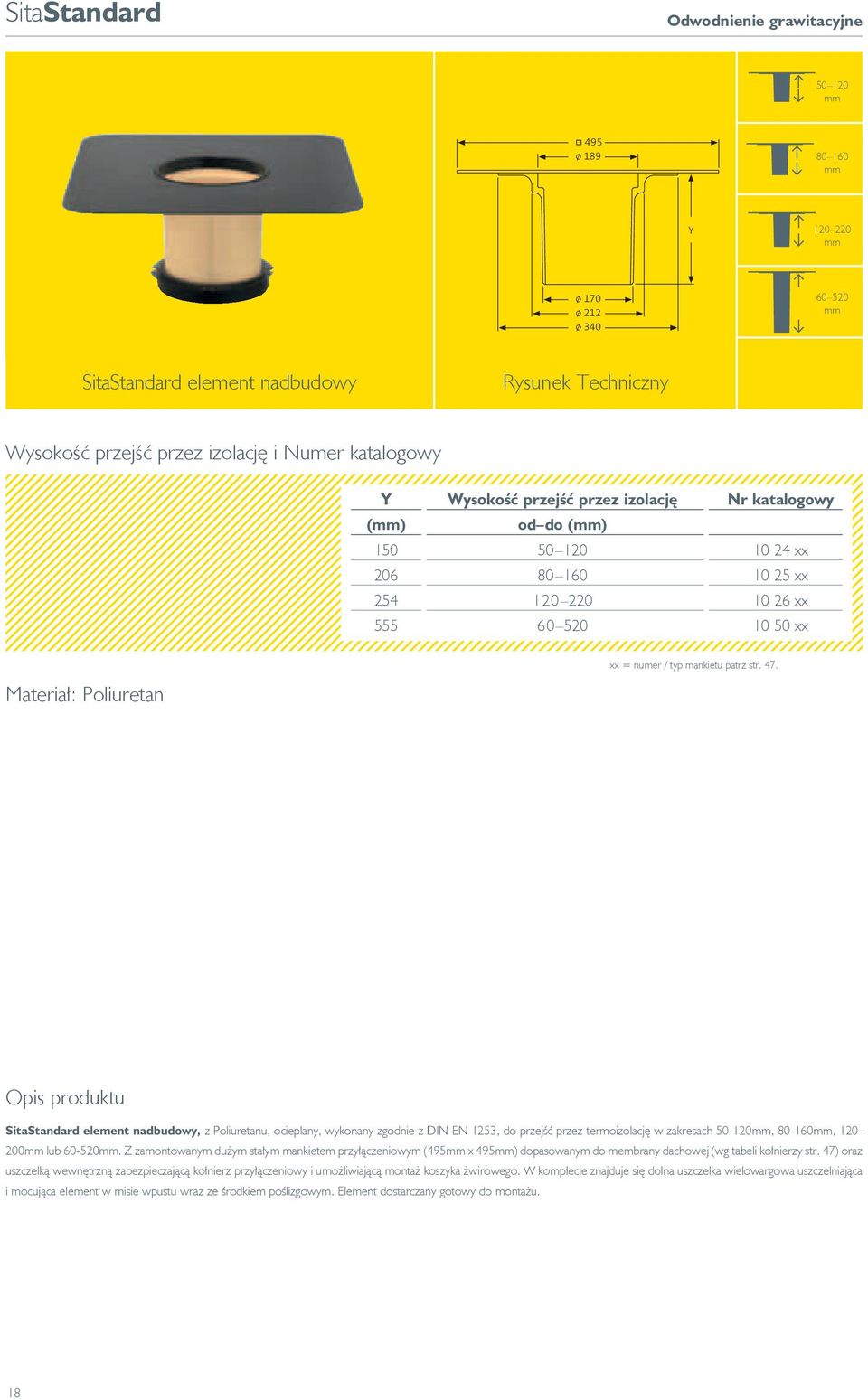

18 SitaStandard Odwodnienie grawitacyjne mm 495 ø mm Y mm ø 170 ø 212 ø mm SitaStandard element nadbudowy Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację Nr katalogowy (mm) od do (mm) xx xx xx xx Materiał: Poliuretan xx = numer / typ mankietu patrz str. 47. SitaStandard element nadbudowy, z Poliuretanu, ocieplany, wykonany zgodnie z DIN EN 1253, do przejść przez termoizolację w zakresach mm, mm, mm lub mm. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47) oraz uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. W komplecie znajduje się dolna uszczelka wielowargowa uszczelniająca i mocująca element w misie wpustu wraz ze środkiem poślizgowym. Element dostarczany gotowy do montażu. 18

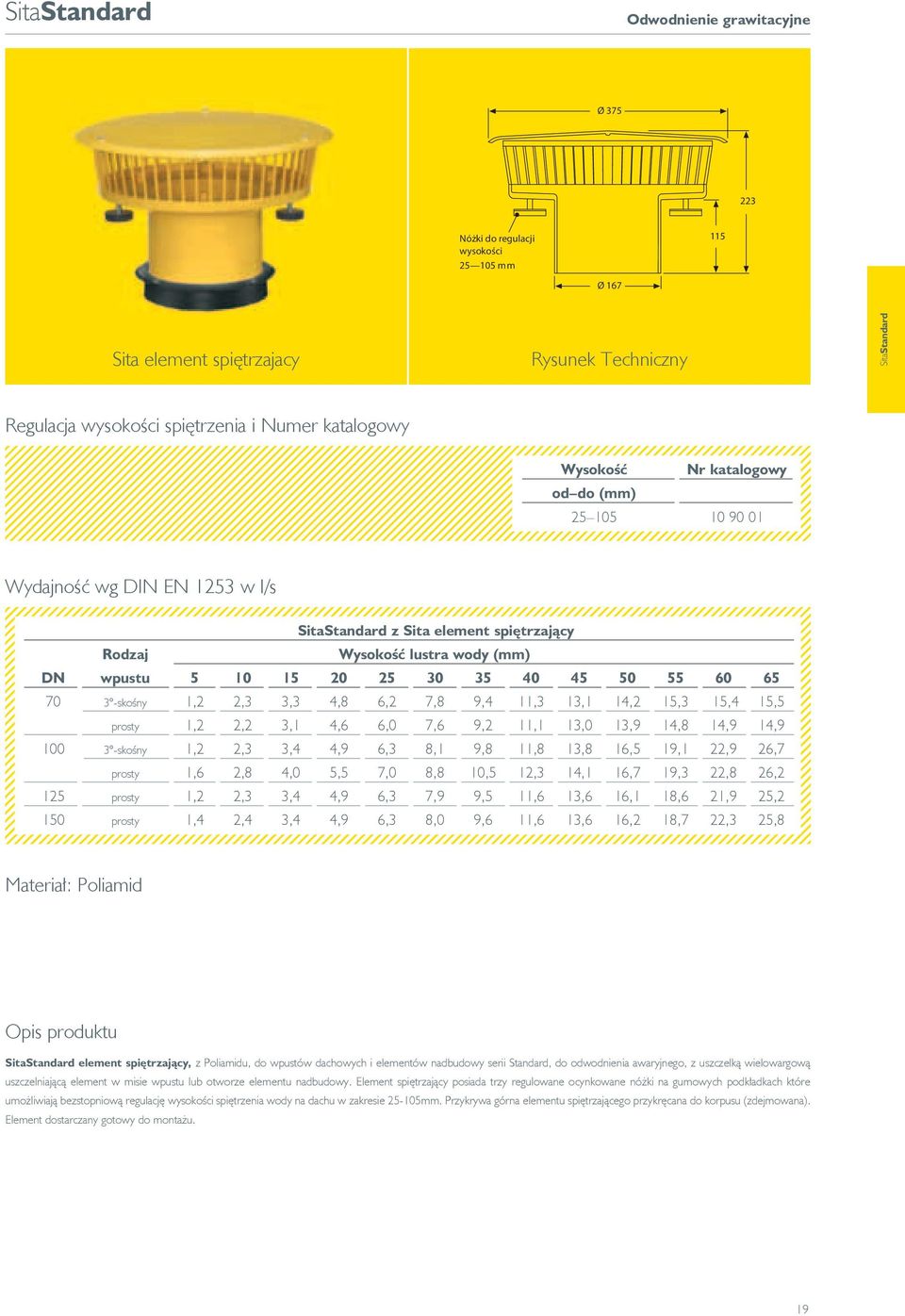

19 SitaStandard Odwodnienie grawitacyjne Ø Nóżki do regulacji wysokości m m 115 Ø 167 Sita element spiętrzajacy SitaStandard Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Nr katalogowy od do (mm) Wydajność wg DIN EN 1253 w l/s SitaStandard z Sita element spiętrzający Rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,3 3,3 4,8 6,2 7,8 9,4 11,3 13,1 14,2 15,3 15,4 15,5 prosty 1,2 2,2 3,1 4,6 6,0 7,6 9,2 11,1 13,0 13,9 14,8 14,9 14, skośny 1,2 2,3 3,4 4,9 6,3 8,1 9,8 11,8 13,8 16,5 19,1 22,9 26,7 prosty 1,6 2,8 4,0 5,5 7,0 8,8 10,5 12,3 14,1 16,7 19,3 22,8 26,2 125 prosty 1,2 2,3 3,4 4,9 6,3 7,9 9,5 11,6 13,6 16,1 18,6 21,9 25,2 150 prosty 1,4 2,4 3,4 4,9 6,3 8,0 9,6 11,6 13,6 16,2 18,7 22,3 25,8 Materiał: Poliamid SitaStandard element spiętrzający, z Poliamidu, do wpustów dachowych i elementów nadbudowy serii Standard, do odwodnienia awaryjnego, z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 19

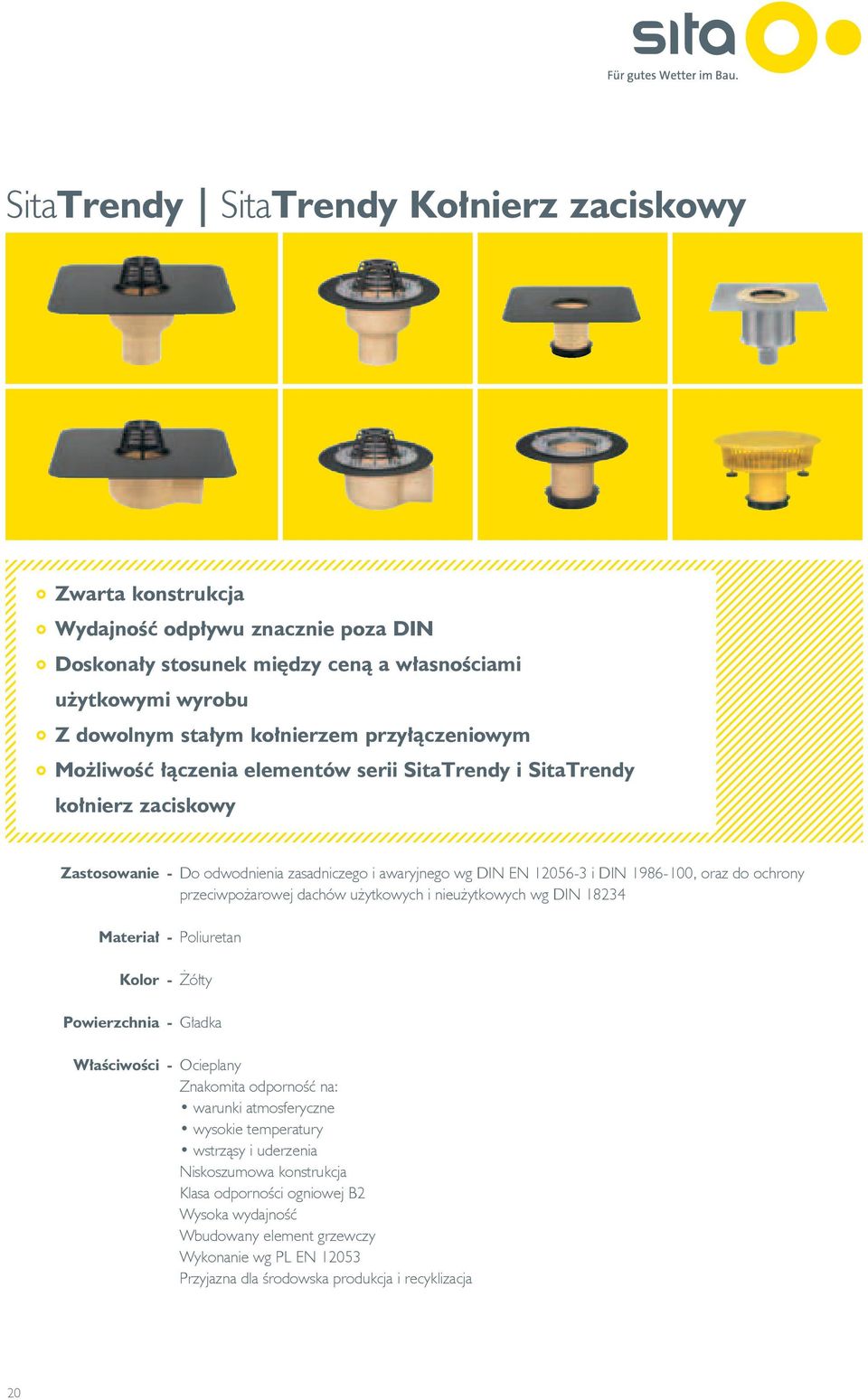

20 SitaTrendy SitaTrendy Kołnierz zaciskowy Zwarta konstrukcja Wydajność odpływu znacznie poza DIN Doskonały stosunek między ceną a własnościami użytkowymi wyrobu Z dowolnym stałym kołnierzem przyłączeniowym Możliwość łączenia elementów serii SitaTrendy i SitaTrendy kołnierz zaciskowy Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg DIN EN i DIN , oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał Kolor Powierzchnia Poliuretan Żółty Gładka Właściwości - Ocieplany Znakomita odporność na: warunki atmosferyczne wysokie temperatury wstrząsy i uderzenia Niskoszumowa konstrukcja Klasa odporności ogniowej B2 Wysoka wydajność Wbudowany element grzewczy Wykonanie wg PL EN Przyjazna dla środowska produkcja i recyklizacja 20

21 SitaTrendy SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne Zabudowa A: Wpust SitaTrendy z elementem nadbudowy oraz elementem spiętrzającym do odwodnienia awaryjnego dachu niewentylowanego (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Sita element spiętrzający SitaTrendy kołnierz zaciskowy element nadbudowy SitaTrendy wpust dachowy skośny SitaTrendy Zabudowa B: Wpust SitaTrendy z kratką tarasową na dachu / tarasie drewnianym Podkonstrukcja Hydroizolacja Warstwa ochronna Sita kratka tarasowa SitaTrendy wpust dachowy prosty Okładzina na legarach 21

22 SitaTrendy SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne Zabudowa C: Wpust SitaTrendy kołnierz zaciskowy z elementem nadbudowy w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Blacha wzmacniająca Sita Koszyk żwirowy SitaTrendy element nadbudowy SitaTrendy kołnierz zaciskowy wpust prosty Zabudowa D: Skrzynia do dachu zielonego Sita z wpustem SitaTrendy i elementem spiętrzającym w dachu zielonym Podkonstrukcja 2 Hydroizolacja 5 Sita element spiętrzający 3 Opaska żwirowa 4 Sita skrzynia dachowa 6 SitaTrendy wpust prosty wysoka 7 Warstwa zielona 22

23 SitaTrendy Odwodnienie grawitacyjne DN mm 495 Ø 146 DN mm a b DN mm DN/OD Ø 250 Ø 320 DN mm SitaTrendy prosty ogrzewany Średnica, Wymiar, Otwór roboczy i Numer Katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką xx xx xx SitaTherm ø xx xx xx xx SitaTrendy *DN/OD = Średnica zewnętrzna (mm) xx = numer / typ mankietu patrz str. 47. Wydajność wg DIN EN 1253 w l/s Wysokość lustra wody (mm) DN ,6 1,4 2,2 3,1 3,9 4,7 5,5 6,6 7,6 8,6 9,5 10,4 11,3 90 0,4 1,3 2,1 3,3 4,5 5,5 6,5 7,3 8,0 8,6 9, ,6 1,5 2,3 3,3 4,3 5,2 6,1 7,3 8,5 9,4 10,3 11,0 11, ,7 1,6 2,4 3,3 4,2 5,1 5,9 7,3 8,7 10,1 11,4 12,7 14,0 Materiał: Poliuretan SitaTrendy wpust pionowy, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN90, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym, stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. SitaTrendy wpust pionowy ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN90, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym, stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m. (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu. 23

24 SitaTrendy Odwodnienie grawitacyjne DN mm 495 Ø 320 Ø 250 Ø 146 DN mm a DN/OD DN mm b SitaTrendy skośny ogrzewany Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką xx xx ø 250 x xx xx 125 ** ø 250 x xx xx *DN/OD = Średnica zewnętrzna (mm) **Z redukcją DN100 na DN125 xx = numer / typ mankietu patrz str. 47. Wydajność wg DIN EN 1253 w l/s Wysokość lustra wody (mm) DN ,5 1,1 1,6 2,6 3,5 4,5 5,4 6,5 7,5 8,5 9,5 10,8 12, ,5 1,2 1,8 2,7 3,6 4,6 5,6 6,7 7,8 9,0 10,2 11,9 13, ,6 1,5 2,4 3,1 3,8 4,8 5,7 6,8 7,9 9,5 11,0 12,4 13,8 Materiał: Poliuretan SitaTrendy wpust skośny, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym, stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. SitaTrendy wpust skośny, ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym, stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m. (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu. 24

25 SitaTrendy Odwodnienie grawitacyjne 600 Ø 320 DN mm 281 DN mm 464 DN mm SitaFiresafe z SitaTrendy DN/OD Ø 275 Ø 298 Średnica, Otwór roboczy i Numer katalogowy Średnica Otwór roboczy Nr katalogowy DN DN/OD* (mm) F ø 300 F F SitaTrendy Materiał: Blacha ocynkowana *DN/OD = Średnica zewnętrzna (mm) Więcej informacji znajdą Państwo w katalogu Ochrona Przeciwpożarowa SitaFiresafe z SitaTrendy, w średnicach DN70, DN100 i DN125 do zapobiegania powstawaniu i rozprzestrzenianiu się ognia od dołu w małych i średnich przepustach wg DIN 18234, część 3 i 4. Z kołnierzem klejowym wg GET i normy DIN EN Do odwodnienia grawitacyjnego. Blacha wzmacniająca i obudowa z taśmowo ocynkowanej stali. Rura przyłączeniowa dolna z Polipropylenu wraz z opaską ognioochronną. Element dostarczany gotowy do montażu. 25

26 SitaTrendy Odwodnienie grawitacyjne mm 495 Ø mm mm Y Ø 132 Ø 320 SitaTrendy element nadbudowy mm Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację (mm) Nr katalogowy od do (mm) xx xx xx xx xx = numer / typ mankietu patrz str. 47. Materiał: Poliuretan SitaTrendy Element nadbudowy, z Poliuretanu, ocieplany, wykonany zgodnie z DIN EN 1253, do przejść przez termoizolację w zakresach mm, mm, mm i mm. Z zamontowanym dużym stałym mankietem przyłączeniowym (495mm x 495mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 47) oraz uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. W komplecie znajduje się dolna uszczelka wielowargowa mocująca element w misie wpustu wraz ze środkiem poślizgowym. Element dostarczany gotowy do montażu. 26

27 SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne DN mm Ø 320 Ø 146 DN mm b DN mm a ogrzewany DN/OD Ø 250 DN mm SitaTrendy kołnierz zaciskowy prosty Średnica, Wymiar, Otwór roboczy i Numer Katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką SitaTherm ø SitaTrendy *DN/OD = Średnica zewnętrzna (mm) Wydajność wg DIN EN 1253 w l/s Wysokość lustra wody (mm) DN ,6 1,4 2,2 3,1 3,9 4,7 5,5 6,6 7,6 8,6 9,5 10,4 11,3 90 0,4 1,3 2,1 3,3 4,5 5,5 6,5 7,3 8,0 8,6 9, ,6 1,5 2,3 3,3 4,3 5,2 6,1 7,3 8,5 9,4 10,3 11,0 11, ,7 1,6 2,4 3,3 4,2 5,1 5,9 7,3 8,7 10,1 11,4 12,7 14,0 Materiał: Poliuretan SitaTrendy wpust prosty, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN90, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Element dostarczany gotowy do montażu. SitaTrendy wpust prosty ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN90, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu. 27

28 SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne DN mm Ø 320 Ø 250 Ø 146 DN mm a DN/OD DN mm b ogrzewany SitaTrendy Kołnierz zaciskowy skośny Średnica, Wymiar, Otwór roboczy i Numer Katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką x ** x *DN/OD = Średnica zewnętrzna (mm) **Z redukcją DN100 na DN125 Wydajność wg DIN EN 1253 in l/s Wysokość lustra wody (mm) DN ,5 1,1 1,6 2,6 3,5 4,5 5,4 6,5 7,5 8,5 9,5 10,8 12, ,5 1,2 1,8 2,7 3,6 4,6 5,6 6,7 7,8 9,0 10,2 11,9 13, ,6 1,5 2,4 3,1 3,8 4,8 5,7 6,8 7,9 9,5 11,0 12,4 13,8 Materiał: Poliuretan SitaTrendy wpust skośny, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Element dostarczany gotowy do montażu. SitaTrendy wpust skośny, ogrzewany, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN70, DN100 i DN125. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230V) z kablem przyłączeniowym o długości 2m (Nie wymaga transformatora). Moc elementu grzewczego 10W. Element dostarczany gotowy do montażu. 28

29 SitaTrendy Kołnierz zaciskowy Odwodnienie grawitacyjne mm Ø 320 Ø mm Y mm Ø mm SitaTrendy kołnierz zaciskowy element nadbudowy Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację Nr katalogowy (mm) od do (mm) SitaTrendy Materiał: Poliuretan SitaTrendy element nadbudowy, z Poliuretanu, ocieplany, wykonany zgodnie z GET i DIN EN 1253, do odwodnienia grawitacyjnego, do przejść przez izolację w zakresach wysokości mm, mm, mm i mm. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się śruby do montażu kołnierza aluminiowego, dwie uszczelki oraz uszczelka dolna wielowargowa. mocująca element w misie wpustu wraz ze środkiem poślizgowym. Element dostarczany gotowy do montażu. 29

30 SitaTrendy SitaTrendy Kołnierz zaciskowy Odwodnienie grawitacyjne ø Nóżki do regulacji wysokości mm Sita element spiętrzający Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Nr katalogowy od do (mm) Wydajność wg DIN EN 1253 in l/s SitaTrendy SitaTrendy Kołnierz zaciskowy z Sita element spiętrzający rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,2 3,1 4,6 6,0 7,5 8,9 10,5 12,0 12,6 13,1 13,6 14,0 prosty 1,2 2,1 2,9 4,4 5,8 7,3 8,8 10,5 12,1 12,4 12,6 13,1 13,5 90 prosty 1,2 2,3 3,3 4,9 6,4 7,9 9,4 11,2 13,0 14,8 16,6 18,8 20, skośny 1,2 2,3 3,3 4,7 6,0 7,5 9,0 10,5 11,9 14,5 17,0 19,9 22,8 prosty 1,2 2,3 3,3 4,7 6,1 7,8 9,4 11,4 13,3 15,2 17,0 19,6 22,2 125 prosty 1,2 2,2 3,2 4,6 6,0 7,5 9,0 10,7 12,4 14,3 16,2 18,5 20,8 Materiał: Poliamid SitaTrendy element spiętrzający, z Poliamidu, do wpustów dachowych i elementów nadbudowy serii Trendy (z kołnierzem stałym jak i kołnierzem zaciskowym), do odwodnienia awaryjnego z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 30

31 Akcesoria SitaStandard i SitaTrendy SitaTrendy Kołnierz zaciskowy SitaTherm opaska grzewcza Zasilanie i Numer katalogowy SitaTherm opaska grzewcza, do ogrzewania wpustów i rur, samoregulujący element grzewczy PTC o mocy 10W przy temperaturze -20 o C i z a s i l a n i u V. Nie wymaga stosowania transformatora. Element dostarczany gotowy do montażu. Zasilanie Nr katalogowy 230 V (ca. 10 Watt) SitaTrendy A C D B Sita koszyk żwirowy Model i Numer katalogowy Do modelu A B C D Nr katalogowy mm mm mm mm SitaStandard E SitaTrendy Kołnierz zaciskowy E

32 Akcesoria SitaStandard i SitaTrendy SitaTrendy Kołnierz zaciskowy 156 8,50 99,50 Do podłączenia rur mm ø 116 Do podłączenia rur mm Sita kratka tarasowa ø 240 Sita kratka tarasowa, z aluminium, do wpustów SitaStandard i SitaStandard element nadbudowy. Składa się z pierścienia dolnego, środkowego o regulacji w zakresie mm oraz przekręcanej kratki górnej z wyżłobieniami dostosowanymi do połączenia pionowego rur w średnicach DN50 i DN70. Element dostarczany gotowy do montażu. Model i Numer katalogowy Do Modelu Nr katalogowy SitaStandard/SitaTrendy , Ø Sita blacha wzmacniajaca Sita blacha wzmacniająca, wykonana zgodnie z DIN18807 z taśmowo ocynkowanej stali. Grubość 1,25mm, do wzmocnienia małych przejść dachowych w dachach z pokryciem z blachy trapezowej. Element dostarczany gotowy do montażu. Model i Numer katalogowy Do Modelu Nr katalogowy SitaStandard/SitaTrendy SitaTrendy Kołnierz zaciskowy 32

33 Akcesoria SitaStandard i SitaTrendy SitaTrendy Kołnierz zaciskowy SitaAttika rury DN DN Pozostałe akcesoria znajdą Państwo w katalogu Odwodnienie przez Attykę. Średnica, Wymiar, Waga i Numer katalogowy Średnica DN DN/OD* Długość (mm) 500 Grubość (mm) 1,0 Waga (kg) 0,6 Nr katalogowy SitaTrendy ,0 1, ,0 1, ,0 1, ,0 1, ,0 2, ,0 1, ,0 3, ,0 2, ,0 5, *DN/OD = Średnica zewnętrzna (mm) **Inne długości na zapytanie Materiał: Stal szlachetna, Numer materiału

34 SitaMulti Niepalny Z kołnierzem zaciskowym Wysoka wydajność wg DIN Średnica do DN150 Montaż jednoczęściowy z SitaMulti DN80 Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg DIN EN i DIN , oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał - Żeliwo EN-GJL 200 wg DIN EN 1561 Kolor Powierzchnia - - Szary Gładka Właściwości - Uniwersalny do każdej membrany dachowej Znakomita odporność na: warunki atmosferyczne wysokie temperatury wstrząsy i uderzenia Niskoszumowa konstrukcja Klasa odporności ogniowej A1 Wysoka wydajność Wykonanie wg PL EN Przyjazna dla środowska produkcja i recyklizacja 34

35 SitaMulti Odwodnienie grawitacyjne Zabudowa A: Wpust żeliwny SitaMulti z korpusem izolacyjnym i skrzynią do dachu zielonego w dachu odwróconym Sita skrzynia dachowa 7 SitaMulti wpust dachowy 8 Opaska żwirowa 1 2 Podkonstrukcja Warstwa spadkowa 4 5 Termoizolacja Warstwa ochronna 9 10 SitaMulti korpus izolacyjny Typ A SitaMulti perścień regulujący do korpusu Typ A 3 Hydroizolacja 11 Warstwa zielona SitaMulti Zabudowa B: Wpust żeliwny SitaMulti z elementem nadbudowy w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Sita blacha wzmacniająca Sita koszyk żwirowy SitaMulti element nadbudowy SitaMulti wpust dachowy Rury żeliwne 35

36 SitaMulti Odwodnienie grawitacyjne Zabudowa C: Wpust żeliwny SitaMulti z płytą główną, elementem spiętrzającym do odwodnienia awaryjnego w dachu niewentylowanym (dach ciepły / tradycyjny) Hydroizolacja 6 Sita element nadbudowy 7 SitaMulti wpust dachowy 8 SitaMulti płyta główna 1 Podkonstrukcja 9 Sita blacha wzmacniająca 2 Paroizolacja 10 Rury żeliwne 3 Termoizolacja 4 SitaMulti korpus izolacyjny Typ B Zabudowa D: Wpust żeliwny SitaMulti, z elementem nadbudowy, kratą nasadową i korpusem izolacyjnym na dachu / tarasie z okładziną z płyt tarasowych Sita krata nasadowa z elementem nadbudowy 1 Podkonstrukcja 8 SitaMulti element nadbudowy 2 Paroizolacja 9 SitaMulti wpust dachowy 3 Termoizolacja 5 SitaMulti pierścień 10 Rury żeliwne 4 Hydroizolacja regulacyjny Typ A 11 Warstwa ochronna 6 SitaMulti korpus izolacyjny 12 Płyty tarasowe Typ A 36

37 SitaMulti Odwodnienie grawitacyjne Ø 360 Ø 189 Ø 128 DN mm DN mm a 400 DN mm DN/OD Ø 160 Ø 220 DN mm SitaMulti prosty Średnica, Wymiar, Otwór roboczy i Numer Katalogowy Średnica a Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) ø Wydajność wg DIN EN 1253 in l/s *DN/OD = Średnica zewnętrzna (mm) SitaMulti Wysokość lustra wody (mm) DN ,5 1,4 2,2 3,3 4,4 5,6 6,7 8,0 9,3 10,7 12,0 13,4 14, ,8 1,8 2,7 4,1 5,4 6,6 7,7 8,9 10,1 11,3 12,5 13,9 15, ,5 1,4 2,2 3,3 4,4 5,6 6,8 7,9 9,0 10,4 11,8 13,2 14, ,5 1,1 1,7 2,8 3,9 5,1 6,2 7,5 8,7 10,2 11,6 13,1 14,6 Materiał: Żeliwo SitaMulti wpust prosty, z żeliwa EN-GJL-200, wykonany zgodnie z GET i DIN EN 1253, w średnicach DN80, DN100, DN125 i DN150. Do bezpośredniego połączenia z rurami SML z żeliwa do odwodnienia grawitacyjnego. Z otworami do montażu w podkonstrukcji. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz mocowany na dwóch uszczelkach za pomocą sześciu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 37

38 SitaMulti Odwodnienie grawitacyjne 97 Ø 160 Ø 203 Ø 220 Ø 350 SitaMulti płyta główna Wysokość przejść przez izolację i Numer katalogowy DN Wysokość przejść przez izolację Nr katalogowy od do (mm) Materiał: Żeliwo SitaMulti płyta główna, z Żeliwa EN-GJL-200, do SitaMulti DN80 i DN100. Do przejść przez izolację w zakresie mm. Z otworami do montażu w podkonstrukcji. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz mocowany na dwóch uszczelkach za pomocą sześciu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie dolna uszczelka wielowargowa. Element dostarczany gotowy do montażu. 38

39 SitaMulti Odwodnienie grawitacyjne SitaMulti element nadbudowy 220 Wysokośc przejść przez izolację i Numer katalogowy Wysokość przejść przez izolację Nr katalogowy od do (mm) Materiał: Żeliwo SitaMulti SitaMulti element nadbudowy, z żeliwa EN-GJL-200, wykonany zgodnie z GET i DIN EN Do przejść przez izolację w zakresie mm. Z otworami do montażu w podkonstrukcji. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz mocowany na dwóch uszczelkach za pomocą sześciu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie dolna uszczelka wielowargowa. Element dostarczany gotowy do montażu. 39

40 SitaMulti Odwodnienie grawitacyjne 200 Ø Ø 184 SitaMulti krata nasadowa SitaMulti krata nasadowa, z żeliwa EN-GJS wykonana wg GET i DIN EN Składa się z pierścienia dolnego, górnego z wyżłobieniami do regulacji wysokości w zakresie mm oraz przykręcanej kraty górnej. Element dostarczany gotowy do montażu. Wysokość i Numer katalogowy Wysokość Nr katalogowy od do (mm) Materiał: Żeliwo SitaMulti element nadbudowy kraty SitaMulti element nadbudowy kraty, z żeliwa EN-GJS-500-7, do dodatkowego podwyższania wysokości kraty nasadowej SitaMulti. Element dostarczany gotowy do montażu. Materiał: Żeliwo Wysokość i Numer katalogowy Ilość Wysokosć Nr katalogowy od do (mm) E E

41 SitaMulti Odwodnienie grawitacyjne Ø Nóżki do regulacji wysokości mm 115 Ø 167 Sita elemnt spiętrzający Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Nr katalogowy od do (mm) * Wydajność wg DIN EN 1253 in l/s SitaMulti z Sita element spiętrzający Wysokość lustra wody (mm) DN ,5 1,6 2,6 4,0 5,4 7,1 8,7 10,6 12,5 14,7 16,8 17,6 18, ,9 2,2 3,4 4,9 6,4 8,1 9,8 12,1 14,3 16,9 19,4 23,3 27, ,0 2,3 3,5 5,0 6,4 8,3 10,2 12,4 14,5 17,1 19,7 25,9 32, ,6 1,9 3,2 4,6 5,9 7,7 9,5 11,6 13,7 16,5 19,3 26,4 33,4 SitaMulti Materiał: Poliamid Sita element spiętrzający, z Poliamidu, do wpustów dachowych i elementów nadbudowy serii SitaMulti (z kołnierzem stałym jak i kołnierzem zaciskowym), do odwodnienia awaryjnego z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 41

42 SitaMulti Odwodnienie grawitacyjne SitaMulti korpus izolacyjny Typ A Wysokość i Numer katalogowy Wysokość (mm) Nr katalogowy 120 E Materiał: Szkło piankowe SitaMulti korpus izolacyjny Typ A, ze szkła piankowego WLG 040. Do izolacji wpustów SitaMulti w podkonstrukcji betonowej. Wysokość 120mm. Element dostarczany gotowy do montażu. 42

43 SitaMulti Odwodnienie grawitacyjne SitaMulti pierścień regulujący Typ A Wysokość i Numer katalogowy Wysokość (mm) Nr katalogowy 40 E E Materiał: Szkło piankowe SitaMulti SitaMulti pierścień regulujący Typ A, ze szkła piankowego WLG 040. Wysokość 40 i 60mm. Do izolacji termicznej wpustów SitaMulti w betonowej podkonstrukcji przy wysokościach poniżej 120mm. Element dostarczany gotowy do montażu. 43

44 SitaMulti Odwodnienie grawitacyjne SitaMulti korpus izolacyjny Typ B Wysokość i Numer katalogowy Wysokość (mm) Nr katalogowy 120 E Materiał: Szkło piankowe SitaMulti korpus izolacyjny Typ B, ze szkła piankowego WLG 040. Do izolacji termicznej elementów nadbudowy podkonstrukcji jak i wpustów SitaMulti, SitaMulti DN100. W połączeniu z płytą główną SitaMulti. Element dostarczany gotowy do montażu. 44

45 15322 SitaMulti Odwodnienie grawitacyjne 600 1,25 Ø Sita blacha wzmacniająca Sita blacha wzmacniająca, wykonana zgodnie z DIN18807 z taśmowo ocynkowanej stali. Grubość 1,25mm, do wzmocnienia małych przejść dachowych w dachach z pokryciem z blachy trapezowej. Element dostarczany gotowy do montażu. Model i Numer katalogowy Do modelu Nr katalogowy SitaMulti SitaMulti SitaTherm opaska grzewcza SitaTherm opaska grzewcza, do ogrzewania wpustów i rur, samoregulujący element grzewczy PTC o mocy 10W przy temperaturze -20 o C i z a s i l a n i u V. Nie wymaga stosowania transformatora. Element dostarczany gotowy do montażu. Zasilanie i Numer katalogowy Zasilanie Nr katalogowy 230 V (ca. 10 Watt)

46 SitaMulti Odwodnienie grawitacyjne SitaMulti kołpak budowlany SitaMulti kołpak budowlany, do zabezpieczenia misy wpustu SitaMulti podczas prac budowlanych. Model i Numer katalogowy Do modelu Nr katalogowy SitaMulti E Sita skrzynia dachowa Sita skrzynia dachowa niska, do dachu zielonego, z Poliuretanu, ze zdejmowaną kratą górną z ogniowo ocynkowanej stali, oczka 9x32mm. Z czterema bezstopniowo regulowanymi nóżkami do regulacji wysokości w zakresie mm. Klasa obciżąenia L15. Element dostarczany gotowy do montażu. Wysokość, Wymiar i Numer katalogowy Wysokość Wymiar (mm) Nr katalogowy (mm) x
