1 Wpusty dachowe ESSMANN Cennik ważny od 1 marca 2014 Usługi serwisowe Sprzedaż przez sieć autoryzowanych sprzedawców Obliczenia dotyczące odprowadzania wody z dachu Szybkie dostawy Stan na 1 marca Ceny w EUR netto bez podatku VAT. Ważne do czasu wydania nowego cennika. Zastrzega się możliwość zmian technicznych. Zastrzega się możliwość zrobienia błędów. Ogólne warunki handlowe (stan na ) dostępne są na naszej stronie w zakładce dokumenty do pobrania.

2 Wpusty ESSMANN Classic Do homogenicznych połączeń z pokryciami dachowymi Opis produktu (Na zdjęciach przedstawiono wariant z kołnierzem bitumicznym) średnica Kołnierz bitumiczny PVC, VAE, PEC FPO/TPO (PP) 2) Wpust pionowy, dwuścienny z koszem przeciwżwirowym 1/ 3) , 74, Wpust pionowy, dwuścienny, ogrzewany, z koszem przeciwżwirowym. Ogrzewanie: maks. 230V 120 ma 1) 1/ 3) , 132, Wpust ukośny, dwuścienny, z koszem przeciwżwirowym / 3) , Wpust ukośny, dwuścienny, ogrzewany, z koszem przeciwżwirowym. Ogrzewanie: maks. 230 V 120 ma 1) / 3) , Nasadki z uszczelkami oraz środkiem smarującym dla ułatwienia montażu od do 120 mm izolacji od 110 do 160 mm izolacji od 140 do 220 mm izolacji od 140 do 220 mm izolacji od 25 do 2 mm izolacji ) , 71, 80, 81, 83, Wpust balkonowo-tarasowy, typ A, pionowy z koszem przeciwżwirowym, na 2 średnice znamionowe / , Wpust balkonowo-tarasowy, typ A, ukośny, z koszem przeciwżwirowym , Nasadki wraz z koszem przeciwżwirowym oraz uszczelnieniem wargowym do wpustów balkonowo-tarasowych typu A i B, śred. do 110 mm izolacji do 200 mm izolacji ) , Wpust balkonowo-tarasowy, typ B, pionowy z koszem przeciwżwirowym długość rury: 200 mm ) ) , 1) Pobór mocy przy temp. 20 C ok 5 W, przy temp. 0 C ok 11 W, przy temp. -20 C ok 15 W 2) FPO/TPO (PP) - kołnierz przyłączeniowy do lnofin FR, Sucoflex-C, Sarnafil-T, Thermoplan T, Vedaplan/kołnierz PE: termin dostawy na zapytanie 3) Średnica z przejściówką na średnicę 1 lub z rurą przejściową na średnicę 4) Bez kołnierza zaciskowego. 2 Stan na 1 marca 2014.

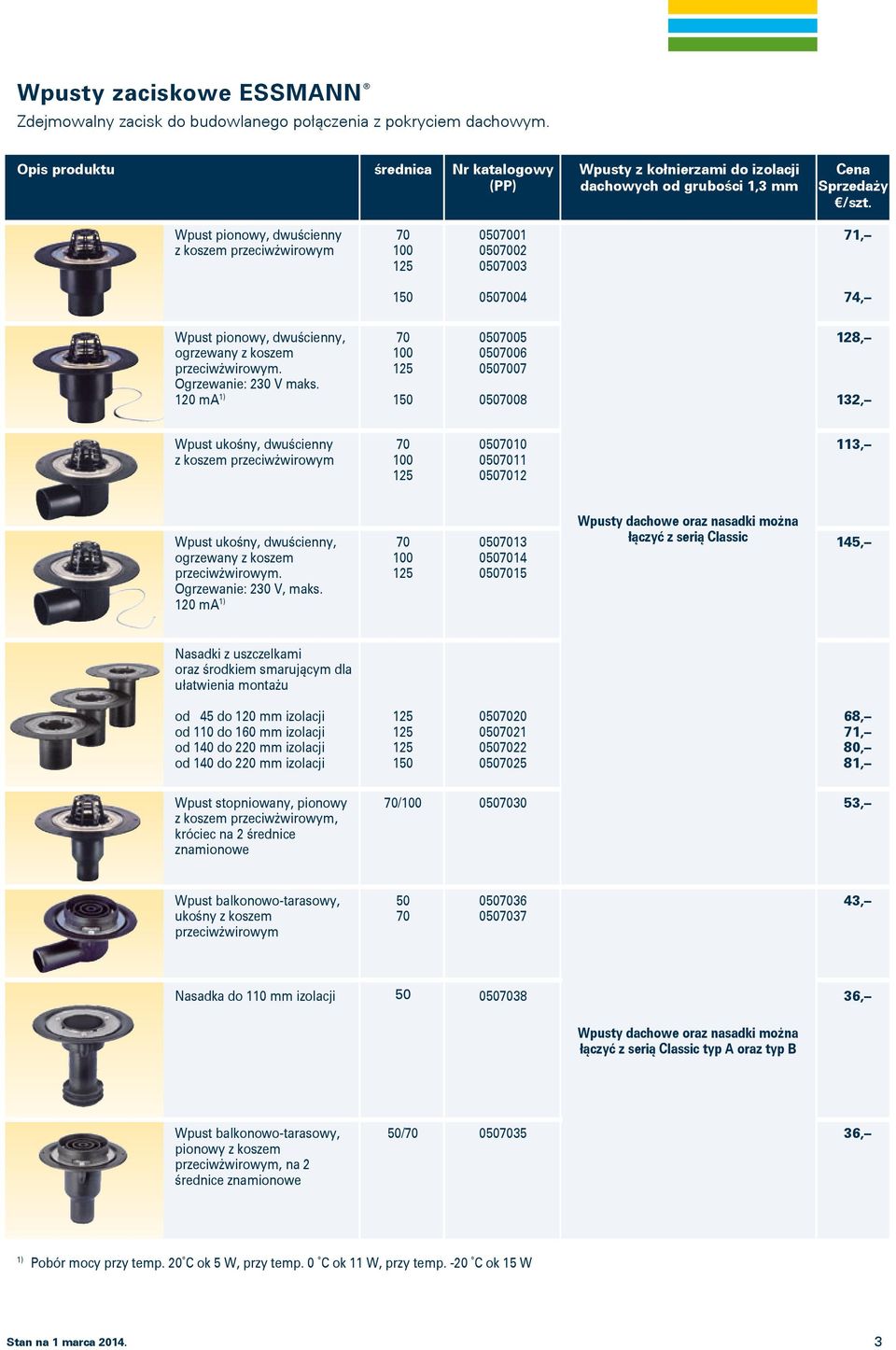

3 Wpusty zaciskowe ESSMANN Zdejmowalny zacisk do budowlanego połączenia z pokryciem dachowym. Opis produktu średnica (PP) Wpusty z kołnierzami do izolacji dachowych od grubości 1,3 mm Wpust pionowy, dwuścienny z koszem przeciwżwirowym , , Wpust pionowy, dwuścienny, ogrzewany z koszem przeciwżwirowym. Ogrzewanie: 230 V maks. 120 ma 1) , 132, Wpust ukośny, dwuścienny z koszem przeciwżwirowym , Wpust ukośny, dwuścienny, ogrzewany z koszem przeciwżwirowym. Ogrzewanie: 230 V, maks. 120 ma 1) Wpusty dachowe oraz nasadki można łączyć z serią Classic 1, Nasadki z uszczelkami oraz środkiem smarującym dla ułatwienia montażu od do 120 mm izolacji od 110 do 160 mm izolacji od 140 do 220 mm izolacji od 140 do 220 mm izolacji , 71, 80, 81, Wpust stopniowany, pionowy z koszem przeciwżwirowym, króciec na 2 średnice znamionowe / , Wpust balkonowo-tarasowy, ukośny z koszem przeciwżwirowym , Nasadka do 110 mm izolacji , Wpusty dachowe oraz nasadki można łączyć z serią Classic typ A oraz typ B Wpust balkonowo-tarasowy, pionowy z koszem przeciwżwirowym, na 2 średnice znamionowe / , 1) Pobór mocy przy temp. 20 C ok 5 W, przy temp. 0 C ok 11 W, przy temp. -20 C ok 15 W Stan na 1 marca

4 Wpusty renowacyjne ESSMANN Opis produktu średnica Kołnierz bitumiczny Nr katalogowy PVC, VAE, PEC FPO/TPO (PP) 2) kołnierz zaciskowy (PP) Wpust renowacyjny 2 z uszczelnieniem wargowym zabezpieczającym przed cofką z koszem przeciwżwirowym, pasujący do: Długość rury: 320 mm 6) Śred. = 55 do mm Śred. = 85 do mm Śred. 95 = do 130 mm Śred. = 130 do 1 mm Śred. 165 = 165 do 200 mm , 81, Zdjęcie: średnica 95 Długość rury: 600 mm 6) Śred. = 85 do mm Śred. 95 = do 130 mm Śred. = 130 do 1 mm Śred. 165 = 165 do 200 mm , 93, Wpust renowacyjny z uszczelnieniem wargowym zabezpieczającym przed cofką, z koszem przeciwżwirowym, pasujący do: Długość rury: 210 mm Śred. 95 = do 130 mm Długość rury 265 mm Śred. = 130 do 1 mm Śred. 165 = 165 do 200 mm , Wywietrzniki ESSMANN Opis produktu Średnica Elastomer-bitum PVC, VAE, PEC BIT + PVC Wywietrzak typu A do dachu o konstrukcji wentylowanej dwudzielnej wykonany z PUR. Kołnierz bitumiczny lub z PCV przygotowany do zgrzewania na gorąco ,- Wywietrzak do dachu o konstrukcji niewentylowanej pełnej składa się z jednej rury wywietrznika z PE (czarna) łącznie z rurą odprowadzającą wodę (długość rury = 83 cm), dwoma kołnierzami bitumicznymi lub z PVC przygotowanymi do zgrzewania na gorąco, jednej nasadki przeciwdeszczowej ,- 2) FPO/TPO (PP)-Anschluss für Inofin FR, Sucoflex-C, Sarnafil-T, Thermoplan T, Vedaplan/PE-Anschluss: Lieferzeit auf Anfrage 6) śred. z małym koszem przeciwżwirowym 01057; średn. kosz żwirowy 01062; średn. 95, oraz 165 z uniwersalnym koszem przeciwżwirowym (patrz strona 7). 4 Stan na 1 marca 2014.

5 Przelewy rurowe ESSMANN do homogenicznych połączeń z pokryciami dachowymi Opis produktu Średnica / rozmiary Elastomerbitum (PP) 5) PVC, VAE, PEC (PVC) FPO/TPO (PP) 2) Przelew rurowy typu A z rurą ukośną (5 ) Długość rury: 480 mm , 49, 51, 54, Długość rury: 0 mm , 64, 68, 71, Długość rury: 9 mm Inne długości rur na zamówienie , 72, 77, 81, Przelew rurowy awaryjny typu A z rurą ukośną (5 ) Długość rury: 495 mm , 49, 51, 54, Długość rury: 0 mm , 67, 71, Długość rury: 9 mm Inne długości rur na zamówienie , 76, 81, Szerokość x wysokość x głębokość Przelew rurowy prostokątny z wypływem ukośnym (5 ). Elastomerowo-bitumiczny bez kołnierza przyłączeniowego. 180 x 80 x x 80 x x x x x x x x x x x x x x x , 224, 173, 261, 205, 285, 321, 9, 653, Przelew prostokątny z wypływem ukośnym (5 ). Elastomerowo-bitumiczny bez kołnierza przyłączeniowego. 300 x x x x x x x x x x x x x x , 215, 176, 260, 286, 8, 620, 2) FPO/TPO (PP) - kołnierz przyłączeniowy do lnofin FR, Sucoflex-C, Sarnafil-T, Thermoplan T, Vedaplan/kołnierz PE: termin dostawy na zapytanie 5) Główne elementy przelewów rurowych wykonane są z PP oraz wstępnie pomalowane. Stan na 1 marca

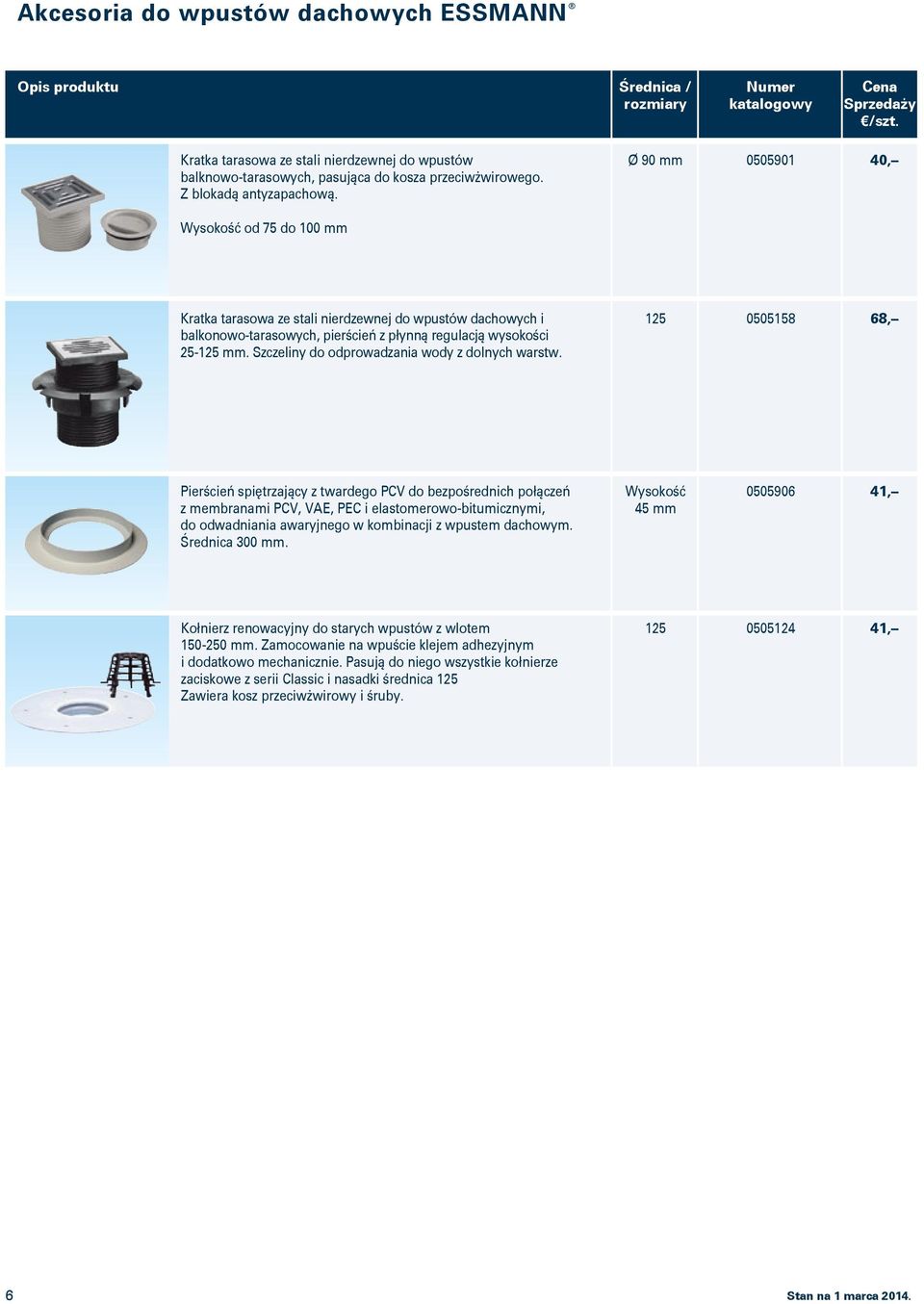

6 Akcesoria do wpustów dachowych ESSMANN Opis produktu Średnica / rozmiary Numer katalogowy Kratka tarasowa ze stali nierdzewnej do wpustów balknowo-tarasowych, pasująca do kosza przeciwżwirowego. Z blokadą antyzapachową. Wysokość od 75 do mm Ø 90 mm , Kratka tarasowa ze stali nierdzewnej do wpustów dachowych i balkonowo-tarasowych, pierścień z płynną regulacją wysokości 25- mm. Szczeliny do odprowadzania wody z dolnych warstw , Pierścień spiętrzający z twardego PCV do bezpośrednich połączeń z membranami PCV, VAE, PEC i elastomerowo-bitumicznymi, do odwadniania awaryjnego w kombinacji z wpustem dachowym. Średnica 300 mm. Wysokość mm , Kołnierz renowacyjny do starych wpustów z wlotem 1-2 mm. Zamocowanie na wpuście klejem adhezyjnym i dodatkowo mechanicznie. Pasują do niego wszystkie kołnierze zaciskowe z serii Classic i nasadki średnica Zawiera kosz przeciwżwirowy i śruby , 6 Stan na 1 marca 2014.

7 Kosze przeciwżwirowe ESSMANN Opis produktu Średnica / rozmiary Numer katalogowy Kosz przeciwżwirowy do wpustów dachowych serii Classic i kołnierzy przyłączeniowych , 12, Uniwersalny kosz prazeciwżwirowy pasujący do wpustów o średnicy wewnętrznej -155 mm. Indywidualne dopasowanie przez przycięcie (przez kupującego) 155 mm , Kosz przeciwżwirowy do wpustów balkonowo-tarasowych serii Classic i kołnierzy przyłączeniowych. / , Mały kosz przeciwżwirowy do wpustów balkonowo-tarasowych typu B o średnicy , Osłony wpustów Dachów zielonych ESSMANN Opis produktu rozmiary w mm Numer katalogowy Osłona wpustu do dachu zielonego 365 PUR z kształtowanymi przyłączami dla rur o średnicy, z sitem, wysokość mm 365 x , Zdjęcie przedstawia osłonę wpustu do dachu zielonego 365 PUR Osłona wpustu do dachu zielonego 0 PUR, składająca się z części dolnej, górnej oraz przykrywki. Obciążenie do 0,5 t nacisku koła na jezdnię. Wysokość: mm 0 x , Nadbudowa do osłony wpustu do dachu zielonego 365 PUR, do podwyższenia 90 mm , Zdjęcie przedstawia nadbudowę do osłony wpustu do dachu zielonego 365 PUR Nadbudowa do osłony wpustu do dachu zielonego 0 PUR, do podwyższenia mm , Stan na 1 marca

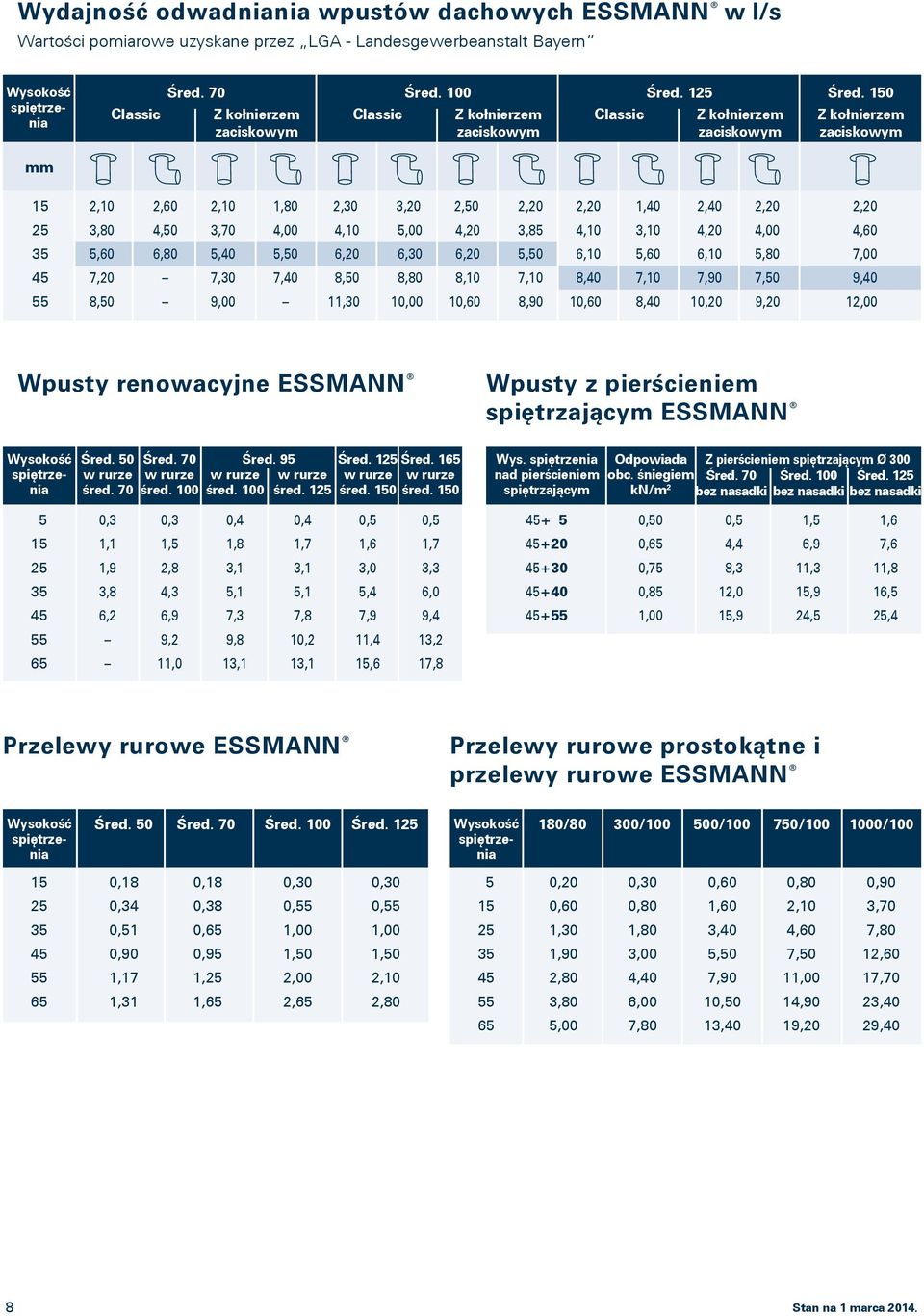

8 Wydajność odwadniania wpustów dachowych ESSMANN w l/s Wartości pomiarowe uzyskane przez LGA - Landesgewerbeanstalt Bayern Wysokość spiętrzenia Classic Śred. Z kołnierzem zaciskowym Śred. Classic Z kołnierzem zaciskowym Śred. Classic Z kołnierzem zaciskowym Śred. 1 Z kołnierzem zaciskowym mm ,10 3,80 5,60 7,20 8, 2,60 4, 6,80 2,10 3, 5,40 7,30 9,00 1,80 4,00 5, 7,40 2,30 4,10 6,20 8, 11,30 3,20 5,00 6,30 8,80 10,00 2, 4,20 6,20 8,10 10,60 2,20 3,85 5, 7,10 8,90 2,20 4,10 6,10 8,40 10,60 1,40 3,10 5,60 7,10 8,40 2,40 4,20 6,10 7,90 10,20 2,20 4,00 5,80 7, 9,20 2,20 4,60 7,00 9,40 12,00 Wpusty renowacyjne ESSMANN Wpusty z pierścieniem spiętrzającym ESSMANN Wysokość spiętrzenia Śred. w rurze śred. Śred. w rurze śred. Śred. 95 w rurze w rurze śred. śred. Śred. w rurze śred. 1 Śred. 165 w rurze śred. 1 Wys. spiętrzenia nad pierścieniem spiętrzającym Odpowiada obc. śniegiem Śred. kn/m 2 bez nasadki Z pierścieniem spiętrzającym Ø 300 Śred. Śred. bez nasadki bez nasadki ,3 1,1 1,9 3,8 6,2 0,3 1,5 2,8 4,3 6,9 9,2 11,0 0,4 1,8 3,1 5,1 7,3 9,8 13,1 0,4 1,7 3,1 5,1 7,8 10,2 13,1 0,5 1,6 3,0 5,4 7,9 11,4 15,6 0,5 1,7 3,3 6,0 9,4 13,2 17, , 0,65 0,75 0,85 1,00 0,5 4,4 8,3 12,0 15,9 1,5 6,9 11,3 15,9 24,5 1,6 7,6 11,8 16,5 25,4 Przelewy rurowe ESSMANN Przelewy rurowe prostokątne i przelewy rurowe ESSMANN Wysokość spiętrzenia Śred. Śred. Śred. Śred. Wysokość spiętrzenia 180/80 300/ 0/ 7/ 0/ ,18 0,34 0,51 0,90 1,17 1,31 0,18 0,38 0,65 0,95 1,25 1,65 0,30 0,55 1,00 1, 2,00 2,65 0,30 0,55 1,00 1, 2,10 2, ,20 0,60 1,30 1,90 2,80 3,80 5,00 0,30 0,80 1,80 3,00 4,40 6,00 7,80 0,60 1,60 3,40 5, 7,90 10, 13,40 0,80 2,10 4,60 7, 11,00 14,90 19,20 0,90 3, 7,80 12,60 17, 23,40 29,40 8 Stan na 1 marca 2014.

9 Wymiary wpustów ESSMANN Szczególną uwagę na wymiary wpustów należy zwrócić przy stropach betonowych śred. 1 wpust pionowy śred. - wpust pionowy Śred. = 85 Śred. = Śred. = 160 Śred. = 160 wpust tarasowy typu A / pionowy wpust tarasowy typu A ukośny 3 Wpusty dachowe ukośne Wpusty dachowe zacikowe ESSMANN Średnica znamionowa A B B A Wpusty ESSMANN Classic PVC Wpust dachowy ukośny!gentitle-ll Stan na 1 marca

10 Wymiary wpustów ESSMANN Classic H 315 WD WD Śred. 160 Śred. Wpust pionowy Śred. 1 Wpust pionowy Wpust z kołnierzem zaciskowym Śred. * Wpust ukośny Kołnierz zaciskowy / Kołnierz bitumiczny do wpustów** ESSMANN 210 H WD Śred. Kołnierz do wpustu pionowego Śred. 1 Kołnierz do wpustu pionowego Śred. Kołnierz do wpustu ukośnego * Z rurą przejściową ** Kołnierz bitumiczny ma wymiary cm x cm 10 Stan na 1 marca 2014.

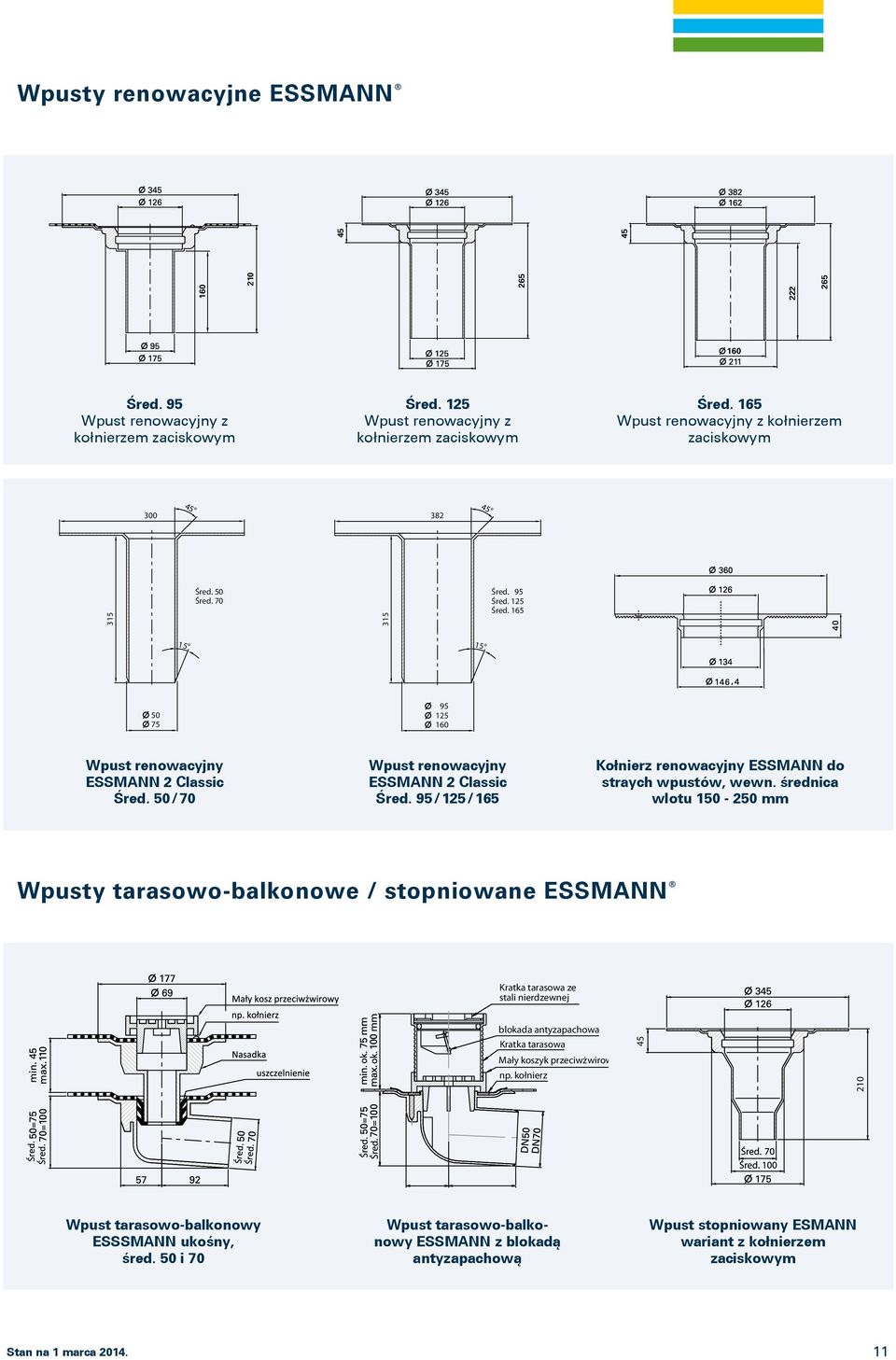

11 Wpusty renowacyjne ESSMANN Śred. 95 Wpust renowacyjny z kołnierzem zaciskowym Śred. Wpust renowacyjny z kołnierzem zaciskowym Śred. 165 Wpust renowacyjny z kołnierzem zaciskowym Śred. Śred. 315 Śred. 95 Śred. Śred Wpust renowacyjny ESSMANN 2 Classic Śred. / Wpust renowacyjny ESSMANN 2 Classic Śred. 95//165 Kołnierz renowacyjny ESSMANN do straych wpustów, wewn. średnica wlotu 1-2 mm Wpusty tarasowo-balkonowe / stopniowane ESSMANN Kratka tarasowa ze stali nierdzewnej blokada antyzapachowa Kratka tarasowa Mały koszyk przeciwżwirowy np. kołnierz 210 Wpust tarasowo-balkonowy ESSSMANN ukośny, śred. i Wpust tarasowo-balkonowy ESSMANN z blokadą antyzapachową Wpust stopniowany ESMANN wariant z kołnierzem zaciskowym Stan na 1 marca
