1 Odwodnienie awaryjne Chroni dach przed nadmiernym opadem PROFESJONALNE PRODUKTY DLA NOWOCZESNEJ ARCHITEKTURY

2 Witamy w Sita! 2

3 Ponad 30 lat doświadczenia. Witamy w Sita! Firma Sita od ponad 30 lat stoi na czele producentów systemów odprowadzania wody oraz wentylacji w Europie. Nasze doświadczenie poparte jest wieloma milionami sztuk wyprodukowanych wpustów dachowych, wywietrzników oraz przepustów kablowych. Systematycznie realizujemy nasz główny cel najwyższa jakość w każdym obszarze. Wiemy, że najważniejszym czynnikiem jest najwyższa klasa produktów, gdyż to właśnie ona przynosi każdemu odpowiedni efekt końcowy. Dlatego też każdy produkt przed opuszczeniem fabryki przechodzi szczegółową kontrolę jakości w dziale technicznym. Przy Sita, bezpieczeństwo jest zagwarantowane! Na każde pytanie znajdziemy odpowiedź! Sita zapewnia rozwiązania dla często problematycznych sytuacji. Razem z architektami, inżynierami, wykonawcami oraz sprzedawcami znajdujemy idealne rozwiązania, związane z wykonaniem usługi czy dobraniem odpowiedniego produktu. Chętnie służymy naszą fachową wiedzą, zarówno teoretyczną, jak i praktyczną na każdym etapie realizacji inwestycji, od projektu aż po sam montaż. WAŻNYCH POWODÓW, ABY WYBRAĆ SITA Specjalizacja: To my tworzymy odwodnienia Ekspert: Kompetencja i kreatywność od 1976 Partner: Pomoc na każdym etapie realizacji inwestycji Jakość: Sprawdzona i certyfikowana Serwis: Szybki, pewny, punktualny 3

4 Osoby do kontaktu w Sita Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Manager Przedstawicielstwa, Doradca Techniczny Polska południowa: Piotr Stryjak Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Doradca Techniczny Polska północna: Tomasz Magdziak Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Pracownik Obsługi Klienta, Doradca Techniczny: Barbara Ławrowska Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom b.lawrowska@sita-bauelemente.pl Manager Exportu Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel tel. kom u.happe@sita-bauelemente.de Manager Exportu: Udo Happe Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel s.grotegut@sita-bauelemente.de Pracownik Obsługi Klienta Zagranicznego: Sarah Grotegut Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel. +49 (0) n.kowal@sita-bauelemente.de Pracownik Obsługi Klienta Zagranicznego: Natalia Kowal 4

5 Spis treści Strona 2 O firmie Kontakt z nami Strona 3 Przegląd produktów Strona 6 Odwodnienie awaryjne dachów płaskich Strona 8 Ustalenie wydajności w trzech krokach Strona 10 Doradztwo techniczne Sita Strona 12 Zasada działania systemów odwadniania Strona 13 Przegląd systemów odwadniania awaryjnego Strona 14 Tabela doboru produktu / Normy i regulacje Strona 15 Strona 16 SitaTurbo Przegląd produktów Strona 16 Przykłady zabudowy Strona 17 Produkty Strona 19 SitaTurbo Strona 29 SitaRondo Przegląd produktów Strona 29 Przykłady zabudowy Strona 30 Produkty Strona 31 Strona 33 SitaIndra Przegląd produktów Strona 33 Przykłady zabudowy Strona 34 Produkty Strona 35 Strona 36 SitaEasy SitaEasy Plus Przegląd produktów Strona 36 Przykłady zabudowy Strona 37 Produkty Strona 38 Strona 43 SitaSpy Przegląd produktów Strona 43 Przykłady zabudowy Strona 44 Produkty Strona 45 SitaSpy SitaEasy SitaEasy Plus SitaIndra SitaRondo Strona 46 SitaMore element spiętrzający Przegląd produktów Strona 46 Przykłady zabudowy Strona 47 Produkty Strona 50 SitaMore element spiętrzający Strona 53 Kołnierze przyłączeniowe 5

6 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle A SitaStandard z elementem nadbudowy SitaStandard System podciśnieniowego odwadniania dachów B1 SitaDSS Profi (rysunek pokazuje wykonanie jako SitaFiresafe ) z elementem nadbudowy SitaDSS Profi i elementem spiętrzającym SitaMore do odwadniania awaryjnego, z rurami i kształtkami polietylenowymi. B2 System podciśnieniowego odwodnienia dachów SitaDSS Profi z elementem nadbudowy SitaDSS Profi i łącznikiem C3 D4 SitaDSS PE-SML B3 SitaDSS Multi z elementem nadbudowy SitaDSS Multi C1 B3 B2 B1 C1 Odwodnienie awaryjne SitaTurbo C2 C2 SitaAttika rury C3 C4 SitaRondo SitaSpy G D1 Odwodnienie balkonów i tarasów SitaCompact z elementem nadbudowy SitaCompact i nasadką balkonową D2 SitaDrain rynna skrzynkowa (z kratką szczelinowa) D3 SitaDrain Terra D4 SitaGreen skrzynia E Modernizacja SitaSani F1 Wentylacja SitaVent wywietrznik systemowy F2 SitaVent przepust kablowy G Ochrona przeciwpożarowa SitaFiresafe z SitaDSS Profi 6

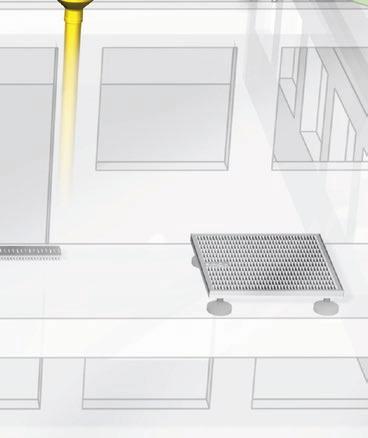

7 System grawitacyjnego i podciśnieniowego odwadniania dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezawodny drenaż? Sita oferuje Państwu całkowicie bezpieczne i zgodne z polskimi normami budowlanymi produkty i rozwiązania systemowe. F2 E F1 C4 A D2 D3 D1 7

8 Odwadnianie awaryjne dachów płaskich Obowiązki architektów i planistów. Wytyczne dotyczące odwadniania awaryjnego dachów płaskich zostały w ostatnich latach dopasowane do zmieniającego się klimatu. To oznacza również: Planiści i Wykonawcy odpowiadają za swoją pracę. Tylko poprawnie zaprojektowany i wykonany system odwadniający, pozwalający na usunięcie mas wody opadowej z dachu podczas każdej sytuacji pogodowej zapewnia wymagane bezpieczeństwo. WAŻNYCH POWODÓW, ABY WYBRAĆ ODWODNIENIE AWARYJNE SITA Przepisy: Zawsze wg DIN Serwis: Obliczenia dla doboru odwodnienia awaryjnego Bezpieczeństwo: Ochrona budynku przed zawaleniem Efektywność: Wysoka wydajność mniej wpustów Uniwersalność: System awaryjny grawitacyjny lub podciśnieniowy 8

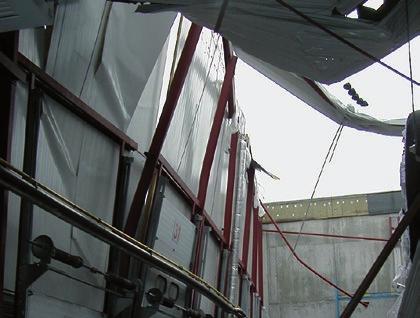

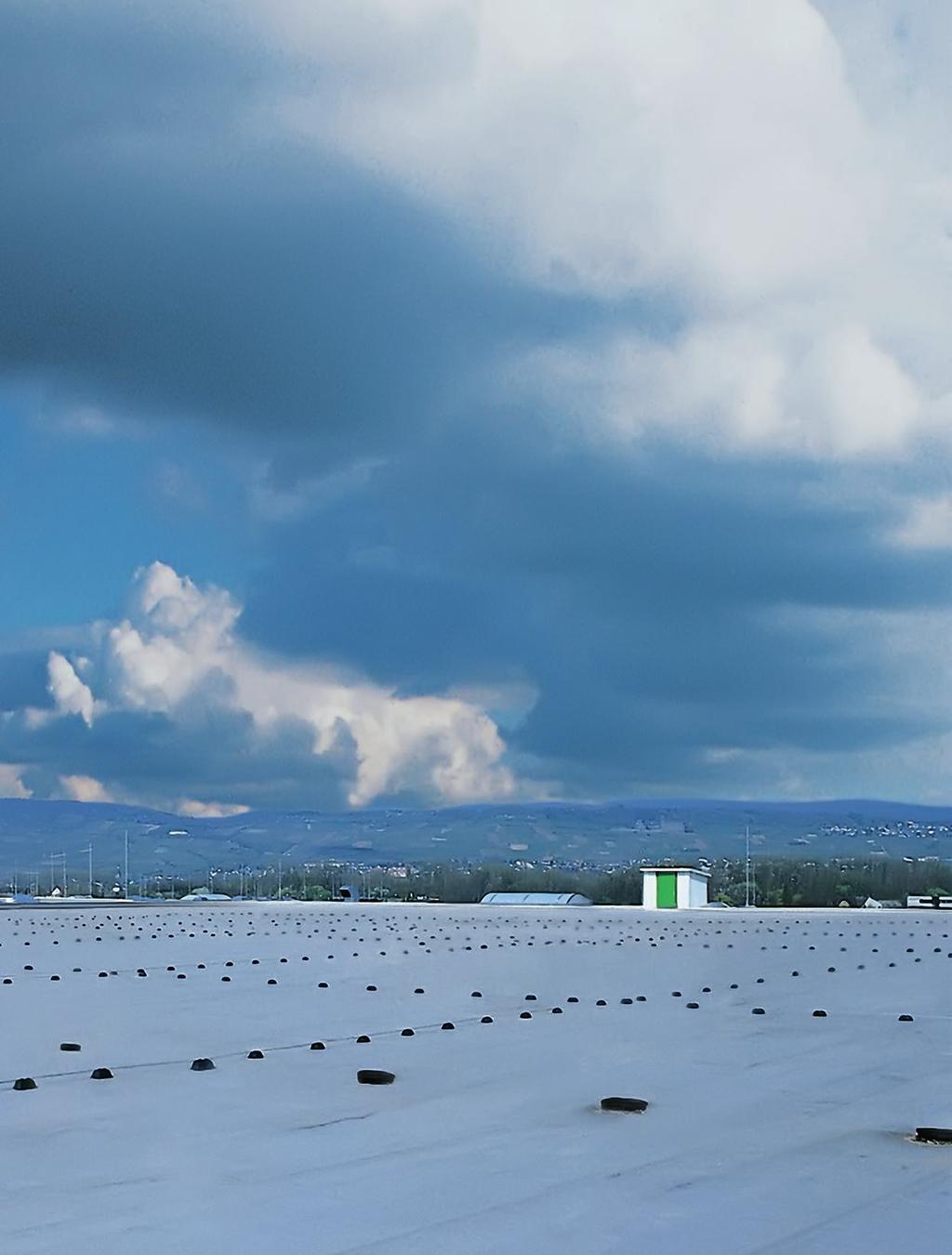

9 Każda nawałnica i gwałtowny opad jest statycznym ekstremalnym obciążeniem konstrukcji dachu. Odwodnienie awaryjne zapewnia bezpieczeństwo konstrukcji. 1 Jeżeli system odwadniania głównego jest nadmiernie obciążony, masy wody opadowej gromadzą się na dachu powodując ogromne ryzyko dla konstrukcji. Dlatego też normy PN EN oraz DIN EN wytyczają i normują stosowanie systemu awaryjnego. Dzisiaj musimy kierować się dwoma wartościami już na etapie planowania. Po pierwsze wartość opadu głównego r(5,5) oraz wartość opadu awaryjnego r(5,100) określanego jako opad ekstremalny lub nawałnica, który może wynosić 1000 l (s x ha) w miejscu usadowienia budynku. Karta opadów Niemcy r(5,5) W zależności od regionu wartości opadów wyglądają różnie. Dlatego też przy obliczeniach warto korzystać z mapy opadów w określonym regionie lub miejscowości. Wartości oraz mapy z wartościami opadów są załącznikiem normy DIN jak również są dostępne w Niemieckim Instytucie Meteorologii oraz w Sita. 2 Karta opadów Niemcy r(5,100) Miasto Bremen: Rheda: München: Traunstein: r(5,5) r(5,100) opad niski opad wysoki Według DIN każdy dach płaski powinien posiadać system odwadniający zapewniający bezpieczne odprowadzenie wody w przypadku wystąpienia deszczu stuletniego czyli pięciominutowego opadu ekstremalnego występującego w miejscu posadowienia budynku raz na 100 lat. 9

10 Ustalanie ilości wpustów dachowych w trzech krokach: Droga do bezpiecznego rozwiązania. Wszystkie dostępne w sprzedaży wpusty dachowe powinny być produkowane zgodnie z normą PN EN Zgodnie z tą normą, do określenia wymaganej ilości wpustów dachowych, mogą być brane pod uwagę podane przez producenta ich wydajności. 1 Przykładowe obliczenia odwodnienia grawitacyjnego dachu płaskiego Wielkość przykładowego dachu ( konstrukcja lekka, Miejscowość: Dortmund) wynosi: 30 m x 50 m = m 2 Wartości przyjęte do wykonania obliczeń: Opad główny* r (5,5) wg DIN r (5/5) = 302 l/(s x ha) Statystyczny deszcz stuletni* r (5,100) wg DIN r (5/100) = 526 l/(s x ha) Współczynnik spływu wg DIN C = 1,0 Maksymalna wysokość lustra wody (dane deklarowane przez projektanta) hmax = 75 mm Wysokość lustra wody dla odwodnienia głównego (deklarowane przez projektanta) h1 = 35 mm Wysokość lustra wody dla odwodnienia awaryjnego h2 = 40 mm * wartości opadów wg programu Kostra DWD 2000 Obliczenia dla odwodnienia głównego Q = r (5,5) x C x A Q = 302 l/(s x ha) x 1,0 x m 2 /10000 Q = 45,3 l/s Odwodnienie główne powinno zapewnić odbiór wody w ilości 45,3 l/s. Obliczenia dla odwodnienia awaryjnego Qnot = (r (5,100) r (5,5) x C) x A Qnot = ( x 1,0) x 1500/10000 Qnot = 33,6 l/s Odwodnienie awaryjne powinno zapewnić odbiór wody w ilości 33,6 l/s. 2 Obliczanie ilości wpustów do odwodnienia głównego Następnym krokiem jest wyliczenie odpowiedniej ilości wpustów dachowych. Do wyliczeń przyjęto model SitaStandard wpust prosty o średnicy DN 100. Ilość wpustów wynika z przeliczenia: nda = Q/QDA nda = 45,3/7,4 nda = 6,1 Do prawidłowego odwodnienia tej powierzchni potrzebne jest 7 wpustów prostych SitaStandard o średnicy DN 100. Wydajność odpływu (l/s) SitaStandard, prosty, DN ,4 l/s Wysokość lustra wody h1 względem h2 (mm) 10

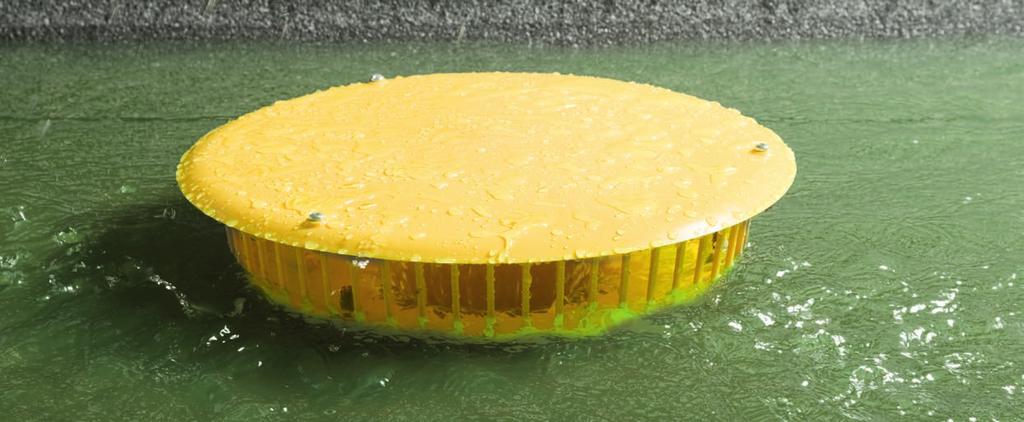

11 Obliczanie ilości wpustów do odwodnienia awaryjnego Sita system awaryjnego odwodnienia dachu Wariant A Do przykładowych obliczeń Wariantu A przyjęty został wpust attykowy SitaTurbo z adapterem na rurę okrągłą DN 100. nda = Q/QDA nda = 33,6/9,6 nda = 3,5 SitaTurbo, z adapterem do rur o przekroju okrągłym, o średnicy DN Wydajność odpływu (l/s) Do prawidłowego odwodnienia awaryjnego w/w powierzchni potrzebne są 4 wpusty proste SitaTurbo. nda = Q/QDA nda = 33,6/1,0 nda = 33,6 0 Do prawidłowego odwodnienia awaryjnego w/w powierzchni potrzebne są 3 wpusty SitaDSS Multi DN ,0 l/s Wysokość lustra wody h1 względem h2 (mm) SitaDSS Multi DN 80 z elementem spiętrzającym 25 Wydajność odpływu (l/s) nda = Q/QDA nda = 33,6/14,2 nda = 2,36 10 SitaEasy DN 100 (jako żygacz) Do prawidłowego odwodnienia awaryjnego w/w powierzchni potrzebne są 42 wpusty SitaEasy DN 100. Sita system awaryjnego odwodnienia dachu Wariant C Do przykładowych obliczeń Wariantu C przyjęty został wpust podciśnieniowy SitaDSS Multi DN80 z elementem spiętrzającym. 5 Wysokość lustra wody h1 względem h2 (mm) Wydajność odpływu (l/s) Sita system awaryjnego odwodnienia dachu Wariant B Do przykładowych obliczeń Wariantu B przyjęty został wpust attykowy SitaEasy DN100 z wolnym wyrzutem wody. 9,6 l/s ,2 l/s Wysokość lustra wody h1 względem h2 (mm) Należy pamiętać, iż każdy najniższy punkt na dachu (również punkt konstrukcyjny) powinien zostać odwodniony, a podpięta instalacja rurowa musi przyjąć planowane ilości wody opadowej. 11

12 Pewność i bezpieczeństwo od początku: Doradztwo przy projektowaniu odwodnienia awaryjnego Sita. Wszędzie tam, gdzie planowany czy budowany jest system odwodnienia awaryjnego nasz dział doradztwa technicznego jest do Państwa dyspozycji. Bezpłatnie i kompetentnie. Dla projektantów, architektów czy też firm wykonawczych dział techniczny służy pomocą na każdym etapie projektowania i budowy. Celem doradztwa jest zapewnienie na każdym etapie projektowania i budowy systemu bezpieczeństwa i zgodności z obowiązującymi przepisami i normami. Obliczymy dla Państwa: Jako specjaliści w kwestii odwodnień awaryjnych Sita dysponuje specjalistycznym oprogramowaniem obliczeniowym. Zapraszamy do skorzystania z naszego bezpłatnego serwisu obliczeniowego m.in. do wykonania obliczeń opadów wg. miejsca posadowienia obiektu. Planujemy dla Państwa: Na bazie Państwa projektu stworzymy kompletny projekt odwodnienia awaryjnego bazując na wykonanych obliczeniach. Odwodnienie awaryjne wymaga prawidłowego dobrania wpustów jak też umiejscowienia tychże elementów. Oferujemy Państwu wiele propozycji jego wykonania poprzez wybór właściwych produktów z naszej oferty i doradztwa na całym etapie tworzenia projektu. Z nami bezpieczniej: Biorąc pod uwagę obowiązujące przepisy, normy i zalecenia proponujemy bezpłatne szkolenia dla projektantów, architektów oraz firm wykonawczych. Naszą wiedzę przekazujemy Państwu mając na celu perfekcyjne projektowanie i wykonanie systemu odwodnień awaryjnych. Doradztwo + Informacje Nieważne: na miejscu czy przez telefon doradcy techniczni firmy Sita doradzą w sposób kompetentny i niezawodny. Masz pytania odnośnie produktów, montażu, przepisów lub innych zagadnień związanych z odwodnieniem i wentylacją dachów płaskich? Zadzwoń! Telefon: biuro@sita-bauelemente.pl Web: 12

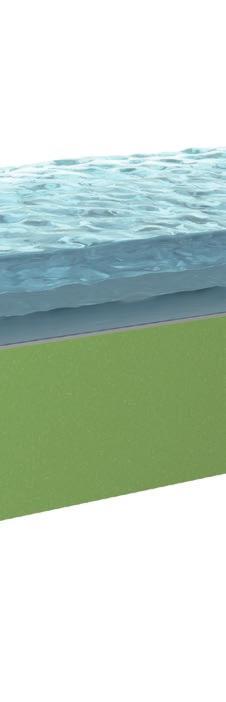

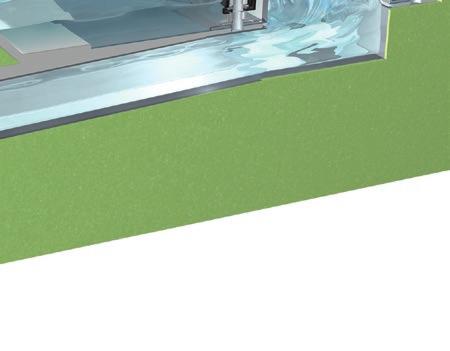

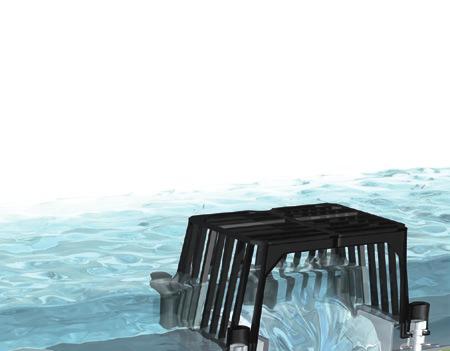

13 Genialnie prosto i bezpiecznie: Zasada działania odwodnienia głównego i awaryjnego. Opad deszczu odprowadzany przez system odwodnienia budynku powinien być zawsze podzielony na system główny i awaryjny. System głównego odwodnienia zaprojektowany być powinien w celu odprowadzenia opadu głównego. System awaryjny powinien odprowadzać co najmniej różnicę pomiędzy opadem głównym a deszczem stuletnim, statystycznie występującym raz na sto lat w miejscu posadowienia budynku. System odwodnień Sita spełnia te zadania poprzez dwa różne systemy odwodnienia awaryjnego (patrz strona 14). Jak funkcjonuje odwodnienie awaryjne? Odwodnienie główne osiąga w przypadku mocnego deszczu granicę możliwości. Przy określonej wysokości lustra wody na dachu włącza się odwodnienie awaryjne (patrz niżej) Ważne: Należy pamiętać aby odwodnienie awaryjne poprowadzone przez attykę czy też za pomocą dodatkowego orurowania wewnętrznego zostało wyprowadzone na zewnątrz budynku. W żadnym wypadku odwodnienie awaryjne nie może być podpięte do istniejącego odwodnienia głównego, którego instalacja jest w trakcie ciężkich opadów przeciążona. Tylko w ten sposób jesteśmy w stanie zapobiec nadmiernemu przeciążeniu konstrukcji budynku. 13

14 Przegląd systemów odwodnienia awaryjnego: Perfekcyjny system na każdy budynek. Każdy budynek i dach ma swoje indywidualne konstrukcyjne cechy. W takiej sytuacji do rozważenia zostaje kwestia odprowadzenia nadmiaru wody opadowej, czy to przez attykę czy prowadząc wewnętrznie dodatkowe orurowanie. Sita jako specjalista w dziedzinie odwodnień dachów płaskich proponuje różne rozwiązania awaryjnych odwodnień dachowych w zależności od wykonywanych zadań. 1A Sita system odwodnienia awaryjnego z Sita wpustem attykowym i systemem rur SitaAttika 1B Sita system odwodnienia awaryjnego z Sita wpustem attykowym z wolnym wyrzutem Zintegrowany z powierzchnią dachu system awaryjny. Odwodnienie za pomocą wpustu SitaTurbo z blokadą spiętrzającą i systemem rur zewnętrznych SitaAttika z kontrolowanym odprowadzeniem na zewnątrz budynku. Sita przepust attykowy (stal szlachetna lub poliuretan) zabudowany w podwyższeniu. 2A Sita system odwodnienia awaryjnego z SitaMore elementem spiętrzającym jako odwodnienie wewnętrzne 2B Sita system odwodnienia awaryjnego z SitaMore elementem spiętrzającym z wolnym wyrzutem Sita wpusty dachowe do odwodnienia głównego i awaryjnego. Wpust awaryjny wyposażony w montowany w misie element spiętrzający SitaMore do odwodnienia awaryjnego. W tym wariancie przez ścianę attykową poprowadzono wpust SitaStandard skośny wyposażony w zamontowany w misie element spiętrzający SitaMore do odwodnienia awaryjnego. 14

15 Odwodnienie awaryjne Chroni Twój dach przed nadmiernym obciążeniem statycznym. Tabela doboru produktu: Znajdź rozwiązanie Dowolny kołnierz przyłączeniowy stały Kołnierz zaciskowy Wysoka wydajność Do dużych powierzchni Do małych powierzchni Kompatybilne z wpustami grawitacyjnymi i podciśnieniowymi Sita SitaTurbo SitaRondo SitaIndra SitaEasy SitaEasy Plus SitaSpy SitaMore element spiętrzający Podstawy Prawne i Normy Podczas planowania i wykonywania dokumentacji odwodnień powierzchni płaskich należy brać pod uwagę poniższe dokumenty: PN EN Systemu kanalizacji grawitacyjnej wewnątrz budynku DIN EN 752 Zewnętrzne systemy kanalizacyjne DIN 1986 Systemy odwodnień budynków DIN Uszczelnienia dachów DIN Hydroizolacja budynków mieszkalnych DIN Ochrona przeciwpożarowa LAR-Wytyczne Wytyczne dla systemów rurowych wg. przepisów przeciwpożarowych ZVSHK Technika Sanitarna Budowa systemu orurowania DDH-Zalecenia Praca na dachach z hydroizolacją FLL-Wytyczne Wytyczne dla dachów zielonych FLL-Zalecenia Wytyczne dla dachów użytkowych 15

16 SitaTurbo Wysoka wydajność Do odwodnienia głównego i awaryjnego Ekstremalnie płaska konstrukcja Materiał: Stal szlachetna Konstrukcja kołnierza wg DIN Zastosowanie - Do odwodnienia głównego i awaryjnego wg PN EN i DIN dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, materiał nr Kolor Powierzchnia - - Srebrny Gładka Właściwości - Znakomita odporność na: warunki atmosferyczne wysokie temperatury (odporność ogniowa A1) wstrząsy i uderzenia Niskoszumowa konstrukcja Niepalny Kształtka na rurę okrągłą Rura dostępna w różnych długościach Możliwe konstrukcje specjalne 16

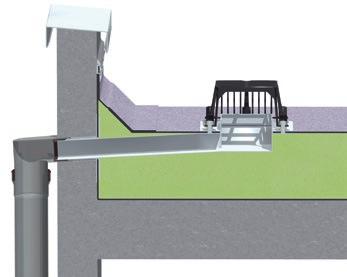

17 SitaTurbo Odwodnienie awaryjne Zabudowa A: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna z adapterem SitaTurbo na orurowanie okrągłe w dachu niewentylowanym (dach ciepły/tradycyjny) SitaTurbo adapter na rurę okrągłą SitaTurbo płyta paroizolacyjna sztywna Podkonstrukcja Paroizolacja Termoizolacja SitaTurbo koszyk żwirowy SitaTurbo wpust attykowy Hydroizolacja SitaTurbo Zabudowa B: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna w dachu niewentylowanym (dach ciepły/ tradycyjny) SitaTurbo płyta fasadowa SitaTurbo płyta paroizolacyjna twarda Podkonstrukcja Paroizolacja Termoizolacja SitaTurbo koszyk żwirowy SitaTurbo wpust attykowy SitaTurbo korpus izolacyjny Hydroizolacja 17

18 SitaTurbo Odwodnienie awaryjne Zabudowa C: Wpust SitaTurbo dach odwrócony, w dachu odwróconym jako odwodnienie awaryjne Wymiary x, y i z są do podania. x y Podkonstrukcja Hydroizolacja SitaTurbo dach odwrócony korpus izolacyjny Geowłóknina Substrat lub żwir SitaTurbo koszyk żwirowy z pokrywą SitaTurbo element spiętrzający SitaTurbo dach odwrócony SitaTurbo płyta fasadowa z x = szerokość attyki wraz z wypuszczoną rurą y = odległość od wpustu do przejścia przez hydroizolację z = wysokość spiętrzenia wody wyliczona na podstawie obliczeń Spadek dachu (proszę zakreślić) A Odległość x (mm) Odległość y (mm) Wysokość z (mm) Do attyki 1% 2% 3% > 3% Do środka dachu 1% 2% 3% > 3% 18

19 SitaTurbo Odwodnienie awaryjne Długość SitaTurbo Rysunek techniczny Przekrój rury, Wysokość blokady spiętrzenia wody, długość rury, Numer katalogowy SitaTurbo Przekró rury Blokada spiętrzenia Nr kat. przy dł. rury Nr kat. przy dł. rury Adapter na rurę okrągłą (mm) (mm) 600 mm 1000 mm W średnicach DN/OD brak /50, 70/75, 100/110, /125, 80/77, 100/97, 120 x /117; z rury kwadratowej o wymiarach zewnętrznych , 97, 117 do zwiększenia wydajności odpływu. Wydajność wg PN EN 1253 w l/s z wolnym wyrzutem Wyrzut Wysokość lustra wody (mm) Jako żygacz 0,6 1,5 2,3 3,0 3,6 3,9 4,1 4,3 4,4 4,5 4,6 4,8 5,0 Materiał: Stal szlachetna Opis produktu SitaTurbo wpust attykowy, ze stali szlachetnej, nr materiału , wg GET i PN EN 1253, do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą ośmiu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 19

20 SitaTurbo dach odwrócony Odwodnienie awaryjne 290 A* szerokość attyki wraz z wypuszczoną rurą B 60,4 * długość/wartość zmienna SitaTurbo dach odwrócony Rysunek techniczny Model i Numer katalogowy Model Numer katalogowy SitaTurbo dach odwrócony Opis produktu SitaTurbo dach odwrócony, wpust attykowy z rurą prostokątną wg PN EN 1253, ze stali szlachetnej (nr materiału ), z kołnierzem zaciskowym jako element nadbudowy służący do montażu flizeliny oraz z prostokątnym dospawanym elementem mocującym wpust w attyce do połączeń z membraną dachową. Posiada kołnierz uszczelniający, bolce gwintowane, podkładki, nakrętki M12, kapturki ochronne i koszyk żwirowy. Element dostarczany gotowy do montażu. 20

21 SitaTurbo Odwodnienie awaryjne a 71 b 93 DN/OD 130 SitaTurbo adapter na rurę okrągłą SitaAttika Rysunek techniczny Średnica, Wymiar, Waga i Numer katalogowy SitaTurbo Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość lustra wody (mm) DN/OD /50 0,8 2,1 3,4 4,6 5,7 6,5 7,6 8,3 8,5 8,7 8,8 9,0-70/75 0,8 2,1 3,3 4,5 5,6 7,3 8,9 10,9 12,8 14,9 17,0 18,7 20,3 100/110 0,8 2,1 3,3 4,4 5,4 7,1 8,7 10,7 12,7 15,0 17,2 19,9 20,6 125/125 0,7 2,0 3,2 4,3 5,4 6,9 8,3 10,4 12,5 14,8 17,1 19,6 22,0 Opis produktu SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg DIN W średnicach DN/OD 50/50, 70/75, 100/110, 125/125. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 21

22 SitaTurbo Odwodnienie awaryjne a b DN/OD 130 SitaTurbo adapter na rurę okrągłą wg PN EN 612 Rysunek techniczny Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 80/ , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość lustra wody (mm) DN/OD /77 0,8 2,1 3,3 4,4 5,4 7,0 8,6 10,4 12,1 13,3 14,5 14,5 14,6 100/97 0,6 1,4 2,2 3,0 3,8 5,2 6,5 7,5 8,5 10,6 12,7 14,6 16,4 125/117 0,6 1,5 2,3 3,1 3,9 5,2 6,5 7,6 8,7 9,9 11,0 11,6 12,1 Opis produktu SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg PN EN 612. W średnicach DN/OD 80/77, 100/97, 125/117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 22

23 93 SitaTurbo Odwodnienie awaryjne b 71 a Średnica 130 SitaTurbo adapter na rurę kwadratową Rysunek techniczny Średnica, Wymiar, Waga i Numer katalogowy SitaTurbo Średnica DN Średnica OD* a b Waga Numer katalogowy (mm) (mm) (mm) (mm) (kg) , , , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę kwadratową podłączoną do orurowania Wymiar Wysokość spiętrzenia wody (mm) zewnętrzny (mm) ,7 2,0 3,2 4,2 5,1 6,5 7,8 9,9 12,0 13,4 14,8 14,9 14,9 97 0,7 1,8 2,8 3,9 5,0 6,2 7,3 8,7 10,0 10,8 11,6 12,5 13, ,7 1,9 3,1 4,1 5,1 6,0 6,8 7,9 9,0 9,2 9,3 9,7 10,0 Opis produktu SitaTurbo adapter na rurę kwadratową, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę kwadratową wg PN EN 612. W średnicach 77, 97, 117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 23

24 SitaTurbo Odwodnienie awaryjne SitaTurbo korpus izolacyjny Rysunek techniczny Materiał, Wymiar i Numer katalogowy Materiał Współczynnik Wymiar Nr katalogowy (W/m x K) (mm) Wełna mineralna 0, x 600 x Poliuretan 0, x 600 x Opis produktu SitaTurbo korpus izolacyjny z wełny mineralnej, WLG 040, odporność ogniowa A1 (materiał niepalny). Zastosowanie wg DIN do dachów nieużytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. SitaTurbo korpus izolacyjny z poliuretanu, WLG 030, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 24

25 SitaTurbo korpus izolacyjny do dachu odwróconego Odwodnienie awaryjne 3 60,31 A-A (1 : 8) A A SitaTurbo korpus izolacyjny do dachu odwróconego Rysunek techniczny Materiał, Wymiar i Numer katalogowy SitaTurbo Materiał Współczynnik Wymiar Nr katalogowy (W/m x K) (mm) Polistyren ekstrudowany (XPS) 0, x 600 x Opis produktu SitaTurbo korpus izolacyjny do dachu odwróconego z ekstrudowanego polistyrenu (XPS), WLG 027, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 25

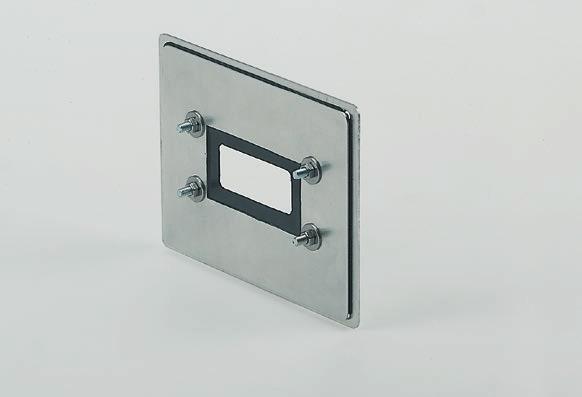

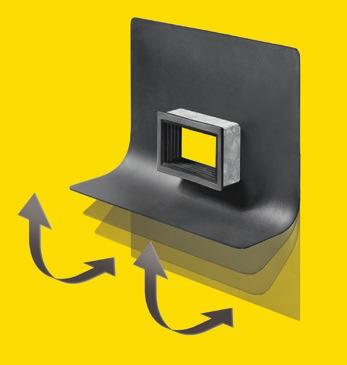

26 SitaTurbo Odwodnienie awaryjne 268 2, SitaTurbo płyta paroizolacyjna twarda Rysunek techniczny Opis produktu SitaTurbo płyta paroizolacyjna twarda, ze stali szlachetnej, do wpustu SitaTurbo, nr materiału Z kołnierzem zaciskowym, uszczelką z EPDM, czterema śrubami M8 ze stali szlachetnej umożliwiającymi szczelne połączenie z paroizolacją. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar zewnętrzny (mm) Nr katalogowy 268 x SitaTurbo płyta paroizolacyjna elastyczna Rysunek techniczny Opis produktu SitaTurbo płyta paroizolacyjna elastyczna, z EPDM, do wpustu SitaTurbo, z wewnętrznym wzmocnieniem przejścia rury wpustu SitaTurbo oraz samoprzylepnym kołnierzem EPDM do szczelnego połączenia z paroizolacją. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar zewnętrzny (mm) Nr katalogowy 374 x

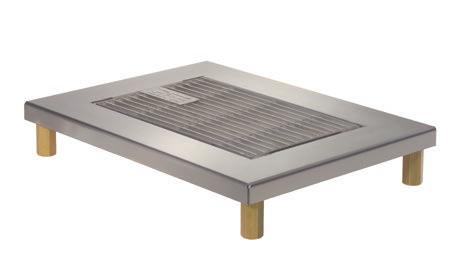

27 SitaTurbo Odwodnienie awaryjne x 1,5 y SitaTurbo płyta fasadowa Opis produktu SitaTurbo płyta fasadowa, ze stali szlachetnej, nr materiału do estetycznego wykończenia fasady w miejscu przebicia przez wpust SitaTurbo. Grubość płyty 1,5 mm. Element dostarczany gotowy do montażu. Rysunek techniczny Wymiar i Numer katalogowy x (mm) y (mm) Nr katalogowy E E SitaTurbo SitaTurbo zabudowa tarasu i zestaw podwyższający Rysunek techniczny Opis produktu SitaTurbo zabudowa tarasu, ze stali szlachetnej, nr materiału , do wpustu SitaTurbo. Możliwość bezstopniowej regulacji wysokości w zakresie mm za pomocą mosiężnych nóżek. Oczka kraty o wymiarach 9 mm x 64 mm. Element dostarczany gotowy do montażu. SitaTurbo zestaw podwyższający, z mosiądzu, do SitaTurbo zabudowa tarasu, do podwyższania wysokości zabudowy tarasu o dodatkowe 40 mm. Element dostarczany gotowy do montażu. Akcesoria, Wymiar, Numer katalogowy Wymiar zewnętrzny (mm) Wysokość (mm) Nr katalogowy 350 x Wysokość (mm) Nr katalogowy Zestaw sztuka 40 E Zestaw komplet

28 SitaTurbo Odwodnienie awaryjne SitaTurbo pokrywa wpustu Rysunek techniczny Opis produktu SitaTurbo pokrywa wpustu, z polietylenu, do przykrycia koszyka SitaTurbo o grubości 3,0 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar zewnętrzny (mm) Nr katalogowy 320 x

29 SitaRondo SitaRondo Do odwodnienia głównego i awaryjnego Dostępne długości specjalne Materiał: Stal szlachetna Możliwość bezpośredniego podłączenia do rur stalowych Jednoczęściowy kołnierz zaciskowy Zastosowanie - Do odwodnienia głównego i awaryjnego przez attykę dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, materiał nr Kolor - Powierzchnia - Srebrny Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Wytrzymały Niepalny Rura dostępna w różnych długościach Jednoczęściowy kołnierz zaciskowy 29

30 SitaRondo Odwodnienie awaryjne Zabudowa A: SitaRondo wpust attykowy i SitaRondo płyta paroizolacyjna flex w ocieplanej attyce w dachu niewentylowanym (dach ciepły / tradycyjny) SitaAttika płyta fasadowa SitaMore płyta paroizolacyjna elastyczna SitaRondo wpust attykowy Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja Zabudowa B: Wpust SitaRondo zamontowany w ocieplonej attyce, w połączeniu z systemem rur SitaAttika SitaAttika rury SitaAttika uchwyt mocujący SitaAttika kolano SitaMore płyta paroizolacyjna elastyczna SitaRondo wpust attykowy Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja 30

31 SitaRondo Odwodnienie awaryjne 350 DN mm 153 DN mm ,50 DN mm 3 DN/OD a b 70 DN mm SitaRondo Rysunek techniczny Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , SitaRondo Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s jako żygacz Średnica Wysokość spiętrzenia wody (mm) DN/OD /50-0,2 0,3 0,4 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 70/75 0,2 0,3 0,4 0,5 0,8 1,0 1,2 1,3 1,5 2,0 2,1 2,1 2,2 100/110-0,5 0,7 0,8 1,2 1,6 1,9 2,2 2,4 2,7 2,9 3,3 3,6 125/ ,5 0,8 1,2 1,5 1,7 2,0 2,4 2,7 3,1 3,5 4,0 Wydajność wg PN EN 1253 w l/s z podłączeniem do 4-metrowego orurowania Średnica Wysokość lustra wody (mm) DN/OD /50-0,2 0,3 0,5 0,6 0,7 0,9 0,9 1,0 1,1 1,1 1,2 1,2 70/75-0,2 0,4 0,6 0,7 1,0 1,2 1,6 1,9 2,5 3,0 4,0 5,1 100/110-0,3 0,6 0,8 1,1 1,5 1,8 2,2 2,5 3,1 3,7 4,5 5,0 125/125-0,3 0,7 1,0 1,3 1,7 2,1 2,7 3,2 3,7 4,1 4,5 4,9 Opis produktu SitaRondo wpust attykowy, ze stali szlachetnej, nr materiału , do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Dostępne średnice DN/OD 50/50, 70/75, 100/110 i 125/125. Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą śrub M12 wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 31

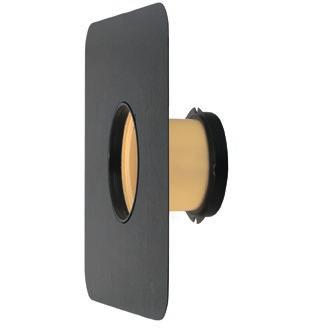

32 Akcesoria dodatkowe dla SitaRondo Odwodnienie awaryjne a b c d SitaMore płyta paroizolacyjna elastyczna do rur okrągłych Rysunek techniczny R20 Wymiar i Numer katalogowy a b c d Nr katalogowy DN Rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø Opis produktu SitaMore płyta paroizolacyjna elastyczna na rurę okrągłą, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaRondo, SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70, DN 80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. a 1,50 Ø b R 20 SitaAttika płyta fasadowa Wymiar i Numer katalogowy Opis produktu SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rury lub wpustu attykowego w zakresie średnicy DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. Rysunek techniczny DN a b Nr katalogowy (mm) (mm) E E E E E

33 SitaIndra Dostępny jako kompletny zestaw, żadnych dodatkowych kosztów Niska wysokość zabudowy, znikome osłabienie termoizolacji Połączenie z systemem rur SitaAttika zapewnia wydajność aż do 15,4 l/s Krócieć odpływowy wpustu o pochyleniu 1 SitaIndra Zastosowanie - Materiał - Kolor - Powierzchnia - Do odwodnienia awaryjnego Poliuretan Żółty Gładka Właściwości - Dostępny jako kompletny zestaw Niska wysokość zabudowy Możliwość połączenia z systemem rur SitaAttika Odporny na warunki atmosferyczne i wysokie temperatury Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Trwały Duża misa wlotowa 33

34 SitaIndra Odwodnienie awaryjne Zabudowa: SitaIndra do odwodnienia głównego w dachu ciepłym SitaAttika płyta fasadowa* SitaMore płyta paroizolacyjna elastyczna SitaAttika rury SitaAttika opaska zaciskowa SitaIndra wpust attykowy SitaMore element spiętrzający SitaIndra korpus izolacyjny Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja * akcesoria dodatkowe 34

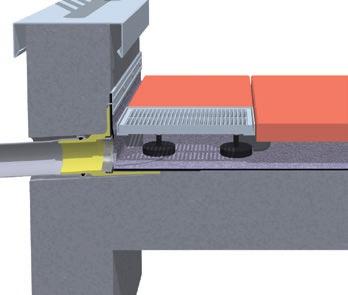

35 SitaIndra Odwodnienie awaryjne 495 ø SitaIndra zestaw do odwodnienia awaryjnego Rysunek techniczny Numer katalogowy Numer katalogowy xx xx = końcowe cyfry nr katalogowego dostępne na stronie 53 SitaIndra, odwodnienie awaryjne Wydajność wg PN EN 1253 w l/s. Wyrzut Wysokość lustra wody (mm) jako żygacz 0,8 1,9 3,0 3,2 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,2 4,3 do orurowania 0,8 1,9 2,9 4,0 5,1 7,5 9,9 11,6 13,2 14,2 15,2 15,4 SitaIndra Opis produktu SitaIndra zestaw do odwodnienia awaryjnego poprzez attykę, wpust skośny, z ocieplanego poliuretanu, wg PN EN 1253 i GET/RAL, w średnicy DN 70, z rurą o długości 1 metra oraz opaską zaciskową ze stali szlachetnej, SitaMore płyta paroizoalcyjna do szczelnego przejścia rury przez membranę paroizolacyjną, dwuczęsciowy korpus izolacyjny z Poliuretanu o współczynniku lambda = 0,0249 W/mK i szczelności 200kPA w rozmiarze 500 x 1000 x 120 mm. Do odwodnienia grawitacyjnego z fabrycznie zamontowanym kołnierzem przyłączeniowym (495 x 495 mm), do zgrzania z membraną dachową. Zestaw dostarczany gotowy do montażu. 35

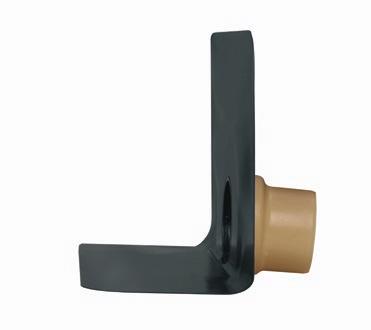

36 SitaEasy SitaEasy Plus Do odwodnienia głównego i awaryjnego Z fabrycznie zamontowanym kołnierzem przyłączeniowym Z łamanym kołnierzem przyłączeniowym Rury przedłużające z tworzywa lub ze stali szlachetnej Dostępny z elastyczną płytą paroizolacyjną Zastosowanie - Materiał - Kolor - Powierzchnia - Do odwodnienia głównego i awaryjnego dachów użytkowych i nieużytkowych Poliuretan Żółty Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Odporność ogniowa B2 Wytrzymały W zestawie wewnętrzny pierścień uszczelniający 36

37 SitaEasy SitaEasy Plus Odwodnienie awaryjne Zabudowa: SitaEasy wpust attykowy z rurą przedłużającą SitaEasy oraz SitaDrain Terra na balkonie z okładziną z płyt tarasowych na podstawkach SitaEasy rura przedłużająca SitaEasy wpust attykowy SitaDrain Terra, 300 cm x 300 cm, z jednostronnie cofniętymi nóżkami Płyty tarasowe Hydroizolacja Podkonstrukcja SitaEasy SitaEasy Plus 37

38 SitaEasy Odwodnienie awaryjne 300 a 58 DN/OD b ø 108 DN mm DN mm DN mm 495 SitaEasy Rysunek techniczny Średnica, Wymiar i Numer Katalogowy Średnica a b Nr katalogowy DN DN/OD* (mm) (mm) xx xx xx *DN/OD = średnica zewnętrzna (mm) xx = końcowe cyfry nr katalogowego dostępne na stronie 53 Wydajność wg PN EN 1253 w l/s. Wysokość lustra wody (mm) DN Wyrzut jako żygacz 0,2 0,4 0,5 0,6 0,8 0,8 0, do orurowania 0,2 0,4 0,5 0,6 0,8 0,8 0, jako żygacz 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, do orurowania 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, jako żygacz 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 100 do orurowania 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 Materiał: Poliuretan Opis produktu SitaEasy wpust attykowy, z poliuretanu, w średnicach DN 50, DN 70 i DN 100. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z fabrycznie zamontowanym dużym, stałym kołnierzem przyłączeniowym (495 mm x 495 mm) dopasowanym do membrany dachowej zamontowanym pod kątem 90. Z uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. 38

39 SitaEasy SitaEasy Plus Odwodnienie awaryjne DN mm b DN mm DN/OD c d a DN mm DN mm SitaEasy Plus Rysunek techniczny Średnica, Wymiar i Numer Katalogowy Średnica a b c d Numer katalogowy DN DN/OD* (mm) (mm) (mm) (mm) ø ø xx ø ø xx ø ø xx ø ø xx xx = końcowe cyfry nr katalogowego dostępne na stronie 53 *DN/OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s. Wysokość lustra wody (mm) ,1 0,2 0,3 0,5 0,6 0,7 0,9 1,0 1,2 1, ,2 0,4 0,5 0,6 0,6 0,8 1,0 1,3 1,6 1,8 2,1 2,3 2,6 3,0 3,3 3,6 4,0 4, ,7 0,9 1,2 1,5 1,8 2,1 2,3 2,6 3,0 3,3 3,5 3,9 4,3 4, ,2 0,4 0,5 0,6 0,8 1,1 1,4 1,7 2,0 2,4 2,7 3,0 3,4 3,9 4,3 4,7 5,2 5,7 SitaEasy SitaEasy Plus DN Materiał: Poliuretan Opis produktu SitaEasy Plus wpust attykowy, z poliuretanu, w średnicach DN 70, DN 100, DN 125 lub DN 150 z fabrycznie zamontowanym prostym kołnierzem przyłączeniowym. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. 39

40 SitaEasy SitaEasy Plus Odwodnienie awaryjne a b c d SitaMore płyta paroizolacyjna elastyczna do rur okrągłych Rysunek techniczny R20 Wymiary i Numer Katalogowy a b c d Nr katalogowy DN rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø Opis produktu SitaMore płyta paroizolacyjna elastyczna do rur okrągłych, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70/80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. 40

41 SitaEasy SitaEasy Plus Odwodnienie awaryjne 500 DN/OD SitaEasy i SitaEasy Plus rura przedłużająca Opis produktu SitaEasy i SitaEasy Plus rura przedłużająca, z polipropylenu, o długości 500 mm z uszczelką. Do połączenia kielichowego z wpustami SitaEasy Rysunek techniczny Średnica i Numer katalogowy Średnica DN i SitaEasy Plus. Element dostarczany gotowy do montażu. Numer katalogowy DN/OD* E E E E E SitaEasy SitaEasy Plus *DN/OD = średnica zewnętrzna (mm) 70 b a SitaEasy koszyk żwirowy Opis produktu SitaEasy koszyk żwirowy, z poliamidu. Do osadzenia wewnątrz misy wpustu. Element dostarczany gotowy do montażu. Rysunek techniczny Średnica, Wymiar i Numer Katalogowy Do średnicy a b Nr katalogowy (mm) (mm) DN DN

42 SitaEasy SitaEasy Plus Odwodnienie awaryjne a 1,50 R2 0 Ø b SitaAttika płyta fasadowa Rysunek techniczny Wymiary i Numer Katalogowy Opis produktu SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rur lub wpustu attykowego w zakresie średnicy od DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. DN a b Nr katalogowy (mm) (mm) E E E E E Bezstopniowa regulacja w zakresie mm ø SitaDrain Terra Opis produktu SitaDrain Terra, skrzynia z kratą z ogniowo ocynkowanej stali stanowiącą Rysunek techniczny Wymiar i Numer katalogowy systemową rewizję dla przepustu SitaEasy. Skrzynia o wymiarach 300 mm x Wymiar (mm) Nr katalogowy 300 mm z czterema nóżkami na mosiężnych trzpieniach zapewniająca wysoką 300 x klasę obciążenia oraz bezstopniową regulację w zakresie mm. Element dostarczany gotowy do montażu. 42

43 SitaSpy Atrakcyjny wizualnie dzięki śrubom ze stożkowym łebkiem Materiał: Stal szlachetna Kołnierz zaciskowy Z rurą o długości od 800 mm 3-stopniowe nachylenie rury Zastosowanie - Do odwodnienia awaryjnego dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, nr materiału Kolor Powierzchnia - - Srebrny Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Odporność ogniowa A1 Trwały Niepalny Do bezpośredniego połączenia z rurami SitaAttika SitaSpy 43

44 SitaSpy Odwodnienie awaryjne Zabudowa: SitaSpy z SitaMore płytą paroizolacyjną elastyczną jako odwodnienie awaryjne lodżii z okładziną z płyt betonowych SitaMore płyta paroizolacyjna elastyczna do rury okrągłej SitaSpy wpust attykowy Płyty betonowe na podłożu żwirowym / Mata drenażowa i geowłóknina Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja 44

45 SitaSpy Odwodnienie awaryjne DN/OD a b c d SitaSpy Rysunek techniczny Średnica, Wymiar i Numer Katalogowy Średnica a b c d Numer katalogowy DN/OD* (mm) (mm) (mm) (mm) 50/ / / Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) SitaSpy Średnica Wysokość lustra wody (mm) DN OD ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1, ,2 0,2 0,3 0,5 0,6 0,7 0,9 1,0 1,3 1,5 1, ,2 0,2 0,3 0,4 0,7 0,9 1,1 1,6 1,9 2,2 1,9 2,7 SitaSpy, z podpięciem do orurowania Średnica Wysokość lustra wody (mm) DN OD ,2 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,1 1,1 1, ,2 0,3 0,4 0,5 0,8 0,9 1,1 1,4 1,7 1, ,2 0,4 0,5 0,7 0,8 1,0 1,3 1,6 1,9 2,2 2,5 SitaSpy Opis produktu SitaSpy wpust attykowy, ze stali szlachetnej, nr materiału , w średnicach DN 50, DN 70, DN 100, z kołnierzem zaciskowym, do mechanicznego montażu membrany dachowej. W zestawie znajdują się uszczelka i śruby mocujące. Posiada przygotowane otwory montażowe do mocowania w ścianie attykowej. Rura o długości od 800 mm i 3 spadku. Element dostarczany gotowy do montażu. 45

46 SitaMore element spiętrzający Do efektywnego odwodnienia awaryjnego Wysokość regulowana bezstopniowo Do łączenia ze wszystkimi wpustami dachowymi Sita Do podwyższenia wydajności odpływu Z przykręcaną pokrywą górną Zastosowanie Materiał Kolor Powierzchnia Do odwodnienia awaryjnego wg DIN płaskich i lekko nachylonych powierzchni dachów Poliamid Żółty Gładka Właściwości - Posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach Klarowne oznaczenie wpustu awaryjnego kolorem żółtym Łatwy w montażu dzięki małej ilości elementów Odporny na UV Pokrywa górna zapobiega wpływowi opadu głównego 46

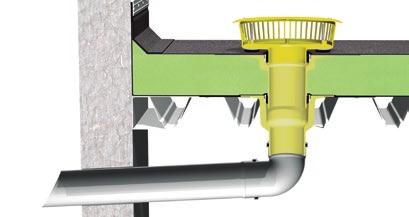

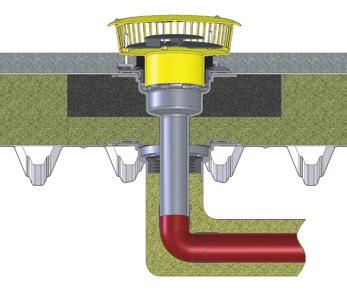

47 SitaMore element spiętrzający Odwodnienie awaryjne Zabudowa A: Odwodnienie awaryjne przy wymaganiach ochrony przeciwpożarowej: SitaFiresafe z wpustem SitaStandard wg DIN w dachu niewentylowanym (dach ciepły / tradycyjny) a b c d 1 Blacha trapezowa 5 Niepalne a Niepalna obudowa 2 Paroizolacja wypełnienie z blachy z wkładką zgodnie z normą 6 SitaFiresafe wzmacniającą DIN z wpustem SitaStandard b Niepalne wypełnienie 3 Niepalna termoizolacja 7 SitaMore element c Opaska ognioodporna 4 Hydroizolacja spiętrzający dc Rura przyłączeniowa 8 SitaStandard element nadbudowy Zabudowa B: Wpust do odwodnienia podciśnieniowego SitaDSS Multi z płytą główną, z elementem spiętrzającym do odwodnienia awaryjnego i korpusem izolacyjnym w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaMulti Korpus izolacyjny typ B SitaMore element spiętrzający z Airstop SitaDSS Multi wpust podciśnieniowy SitaDSS Multi płyta główna SitaMore blacha wzmacniająca Rura SML SitaMore element spiętrzający 47

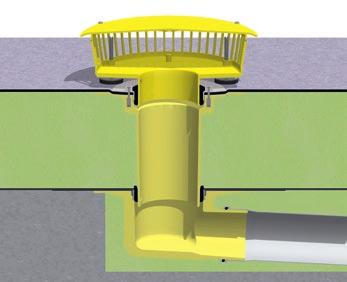

48 SitaMore element spiętrzający Zabudowa C: Odwodnienie awaryjne Wpust skośny SitaTrendy z SitaTrendy element nadbudowy i SitaMore element spiętrzający do odwodnienia awaryjnego w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja 2 Paroizolacja 3 Termoizolacja 4 Hydroizolacja 5 SitaMore element spiętrzający 6 SitaTrendy element nadbudowy 7 Zabudowa D: SitaTrendy wpust skośny Wpust prosty SitaTrendy z SitaTrendy element nadbudowy oraz SitaMore element spiętrzający w dachu niewentylowanym (dach ciepły / tradycyjny) Ściana attykowa 2 Rura przyłączeniowa z wolnym wyrzutem 3 Podkonstrukcja 4 Paroizolacja 5 Termoizolacja 6 Hydroizolacja 7 SitaMore element spiętrzający 8 SitaTrendy element nadbudowy 9 SitaTrendy wpust prosty 10 SitaMore blacha wzmacniająca

49 SitaMore element spiętrzający Odwodnienie awaryjne Zabudowa E: Wpust do odwodnienia podciśnieniowego SitaDSS Profi z elementem nadbudowy i elementem spiętrzającym do odwodnienia awaryjnego w dachu niewentylowanym (dach ciepły / tradycyjny) w połączeniu z systemem orurowania na szynach System rur System mocowania rur Paroizolacja Termoizolacja Hydroizolacja SitaDSS Profi element spiętrzający z Airstop SitaDSS Profi element nadbudowy SitaDSS Profi wpust podciśnieniowy SitaMore blacha wzmacniająca Podkonstrukcja Zabudowa F: SitaStandard wpust prosty z elementem nadbudowy i elementem spiętrzającym do odwodnienia awaryjnego w dachu niewentylowanym (dach ciepły / tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaStandard wpust prosty SitaMore element spiętrzający SitaStandard element nadbudowy SitaMore blacha wzmacniająca SitaMore element spiętrzający 49

50 SitaMore element spiętrzający Odwodnienie awaryjne ø Nóżki do regulacji wysokości 115 SitaMore element spiętrzający Rysunek techniczny Seria, Wysokość spiętrzenia i Numer katalogowy Element spiętrzający Wysokość Nr katalogowy do serii spiętrzenia (mm) SitaStandard SitaTrendy SitaTrendy kołnierz zaciskowy SitaDSS Profi SitaDSS Profi kołnierz zaciskowy SitaMulti * SitaDSS Multi Materiał: Poliamid *Do regulacji wysokości w zakresie mm potrzebne skrócenie nóżek Opis produktu SitaMore element spiętrzający, z poliamidu, do wpustów dachowych i elementów nadbudowy serii SitaStandard, SitaTrendy, SitaTrendy kołnierz zaciskowy, SitaDSS Profi i SitaDSS Profi kołnierz zaciskowy do odwodnienia awaryjnego. Posiada uszczelkę wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy, trzy regulowane ocynkowane z gwintowanego wkrętu (M 8 x 90 mm) nóżki o średnicy 5 cm (19,6 cm²) na gumowych podkładach, które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie mm. Element posiada przykręcaną do korpusu pokrywę górną (zdejmowaną). Obudowa posiada wokół żaluzję zabezpieczającą z 51 pionowych kładek, w kolorze żółtym. Z dużą misą wlotową do podwyższenia wydajności odpływu. Element dostarczany gotowy do montażu. SitaMore element spiętrzający, z poliamidu, do wpustów dachowych i elementów nadbudowy serii SitaMulti, SitaDSS Multi do odwodnienia awaryjnego. Posiada uszczelkę wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy, trzy regulowane ocynkowane z gwintowane (M 8 x 90 mm) nóżki o średnicy 5 cm (19,6 cm²) na gumowych podkładach, które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie mm. Element posiada przykręcaną do korpusu pokrywę górną (zdejmowaną). Obudowa posiada wokół żaluzję zabezpieczającą z 51 pionowych kładek, w kolorze żółtym oraz dużą misę wlotową do podwyższenia wydajności odpływu. Element dostarczany gotowy do montażu. 50

51 SitaMore element spiętrzający Odwodnienie awaryjne z SitaStandard Wydajność wg PN EN 1253 w l/s. SitaStandard z SitaMore element spiętrzający Rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,3 3,3 4,8 6,2 7,8 9,4 11,3 13,1 14,2 15,3 15,4 15,5 prosty 1,2 2,2 3,1 4,6 6,0 7,6 9,2 11,1 13,0 13,9 14,8 14,9 14, skośny 1,2 2,3 3,4 4,9 6,3 8,1 9,8 11,8 13,8 16,5 19,1 22,9 26,7 prosty 1,6 2,8 4,0 5,5 7,0 8,8 10,5 12,3 14,1 16,7 19,3 22,8 26,2 125 prosty 1,2 2,3 3,4 4,9 6,3 7,9 9,5 11,6 13,6 16,1 18,6 21,9 25,2 150 prosty 1,4 2,4 3,4 4,9 6,3 8,0 9,6 11,6 13,6 16,2 18,7 22,3 25,8 z SitaTrendy SitaTrendy kołnierz zaciskowy Wydajność wg PN EN 1253 w l/s. SitaTrendy SitaTrendy kołnierz zaciskowy z SitaMore element spiętrzający Rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,2 3,1 4,6 6,0 7,5 8,9 10,5 12,0 12,6 13,1 13,6 14,0 prosty 1,2 2,1 2,9 4,4 5,8 7,3 8,8 10,5 12,1 12,4 12,6 13,1 13,5 90 prosty 1,2 2,3 3,3 4,9 6,4 7,9 9,4 11,2 13,0 14,8 16,6 18,8 20, skośny 1,2 2,3 3,3 4,7 6,0 7,5 9,0 10,5 11,9 14,5 17,0 19,9 22,8 prosty 1,2 2,3 3,3 4,7 6,1 7,8 9,4 11,4 13,3 15,2 17,0 19,6 22,2 125 prosty 1,2 2,2 3,2 4,6 6,0 7,5 9,0 10,7 12,4 14,3 16,2 18,5 20,8 SitaMore element spiętrzający 51

52 SitaMore element spiętrzający Odwodnienie awaryjne z SitaMulti Wydajność wg PN EN 1253 w l/s. SitaMulti z SitaMore element spiętrzający Wysokość lustra wody (mm) DN ,5 1,6 2,6 4,0 5,4 7,1 8,7 10,6 12,5 14,7 16,8 17,6 18, ,9 2,2 3,4 4,9 6,4 8,1 9,8 12,1 14,3 16,9 19,4 23,3 27, ,0 2,3 3,5 5,0 6,4 8,3 10,2 12,4 14,5 17,1 19,7 25,9 32, ,6 1,9 3,2 4,6 5,9 7,7 9,5 11,6 13,7 16,5 19,3 26,4 33,4 z SitaDSS Profi SitaDSS kołnierz zaciskowy Wydajność wg PN EN 1253 w l/s. SitaDSS Profi SitaDSS Profi kołnierz zaciskowy z SitaMore element spiętrzający Wysokość lustra wody (mm) DN ,9 2,2 3,5 5,2 6,9 8,2 8, ,0 2,1 3,6 5,6 7,4 10,6 13,6 17,0 17,1 17,2 z SitaDSS Multi Wydajność wg PN EN 1253 w l/s. SitaDSS Multi z SitaMore element spiętrzający Wysokość lustra wody (mm) DN ,5 1,6 2,6 3,8 5,0 7,9 10,7 14,2 17,6 20,7 23,8 52
