1 Odwodnienie poprzez attykę Efektywne odwadnianie dachów płaskich PROFESJONALNE PRODUKTY DLA NOWOCZESNEJ ARCHITEKTURY

2 Witamy w Sita! 2

3 Ponad 30 lat doświadczenia. Witamy w Sita! Firma Sita od ponad 30 lat stoi na czele producentów systemów odprowadzania wody oraz wentylacji w Europie. Nasze doświadczenie poparte jest wieloma milionami sztuk wyprodukowanych wpustów dachowych, wywietrzników oraz przepustów kablowych. Systematycznie realizujemy nasz główny cel najwyższa jakość w każdym obszarze. Wiemy, że najważniejszym czynnikiem jest najwyższa klasa produktów, gdyż to właśnie ona przynosi każdemu odpowiedni efekt końcowy. Dlatego też każdy produkt przed opuszczeniem fabryki przechodzi szczegółową kontrolę jakości w dziale technicznym. Przy Sita, bezpieczeństwo jest zagwarantowane! Na każde pytanie znajdziemy odpowiedź! Sita zapewnia rozwiązania dla często problematycznych sytuacji. Razem z architektami, inżynierami, wykonawcami oraz sprzedawcami znajdujemy idealne rozwiązania, związane z wykonaniem usługi czy dobraniem odpowiedniego produktu. Chętnie służymy naszą fachową wiedzą, zarówno teoretyczną, jak i praktyczną na każdym etapie realizacji inwestycji, od projektu aż po sam montaż. WAŻNYCH POWODÓW, ABY WYBRAĆ SITA Specjalizacja: To my tworzymy odwodnienia Ekspert: Kompetencja i kreatywność od 1976 Partner: Pomoc na każdym etapie realizacji inwestycji Jakość: Sprawdzona i certyfikowana Serwis: Szybki, pewny, punktualny 3

4 Osoby do kontaktu w Sita Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Manager Przedstawicielstwa, Doradca Techniczny Polska południowa: Piotr Stryjak Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Doradca Techniczny Polska północna: Tomasz Magdziak Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Pracownik Obsługi Klienta, Doradca Techniczny: Barbara Ławrowska Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom b.lawrowska@sita-bauelemente.pl Manager Exportu Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel tel. kom u.happe@sita-bauelemente.de Manager Exportu: Udo Happe Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel s.grotegut@sita-bauelemente.de Pracownik Obsługi Klienta Zagranicznego: Sarah Grotegut Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel. +49 (0) n.kowal@sita-bauelemente.de Pracownik Obsługi Klienta Zagranicznego: Natalia Kowal 4

5 Spis treści Strona 2 O firmie Strona 3 Kontakt z nami Strona 4 Graficzny przegląd systemów Strona 6 Zalety odwodnienia poprzez attykę Strona 8 Tabela doboru produktu / Normy i regulacje Strona 9 Strona 10 SitaTurbo Przegląd produktów Strona 10 Przykłady zabudowy Strona 11 Produkty Strona 13 SitaTurbo Strona 23 SitaRondo Przegląd produktów Strona 23 Przykłady zabudowy Strona 24 Produkty Strona 25 Strona 27 SitaIndra Przegląd produktów Strona 27 Przykłady zabudowy Strona 28 Produkty Strona 29 Strona 31 SitaEasy Przegląd produktów Strona 31 Przykłady zabudowy Strona 32 Produkty Strona 33 SitaEasy SitaIndra SitaRondo Strona 37 SitaAttika system orurowania Przegląd produktów Strona 37 Przykłady zabudowy Strona 38 Produkty Strona 40 SitaAttika system orurowania Strona 45 Kołnierze przyłączeniowe 5

6 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle A SitaStandard z elementem nadbudowy SitaStandard System podciśnieniowego odwadniania dachów B1 SitaDSS Profi (rysunek pokazuje wykonanie jako SitaFiresafe ) z elementem nadbudowy SitaDSS Profi i elementem spiętrzającym SitaMore do odwadniania awaryjnego, z rurami i kształtkami polietylenowymi. B2 System podciśnieniowego odwodnienia dachów SitaDSS Profi z elementem nadbudowy SitaDSS Profi i łącznikiem C3 D4 SitaDSS PE-SML B3 SitaDSS Multi z elementem nadbudowy SitaDSS Multi C1 B3 B2 B1 C1 Odwodnienie awaryjne SitaTurbo C2 C2 SitaAttika rury C3 C4 SitaRondo SitaSpy G D1 Odwodnienie balkonów i tarasów SitaCompact z elementem nadbudowy SitaCompact i nasadką balkonową D2 SitaDrain rynna skrzynkowa (z kratką szczelinowa) D3 SitaDrain Terra D4 SitaGreen skrzynia E Modernizacja SitaSani F1 Wentylacja SitaVent wywietrznik systemowy F2 SitaVent przepust kablowy G Ochrona przeciwpożarowa SitaFiresafe z SitaDSS Profi 6

7 System grawitacyjnego i podciśnieniowego odwadniania dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezawodny drenaż? Sita oferuje Państwu całkowicie bezpieczne i zgodne z polskimi normami budowlanymi produkty i rozwiązania systemowe. F2 E F1 C4 A D2 D3 D1 7

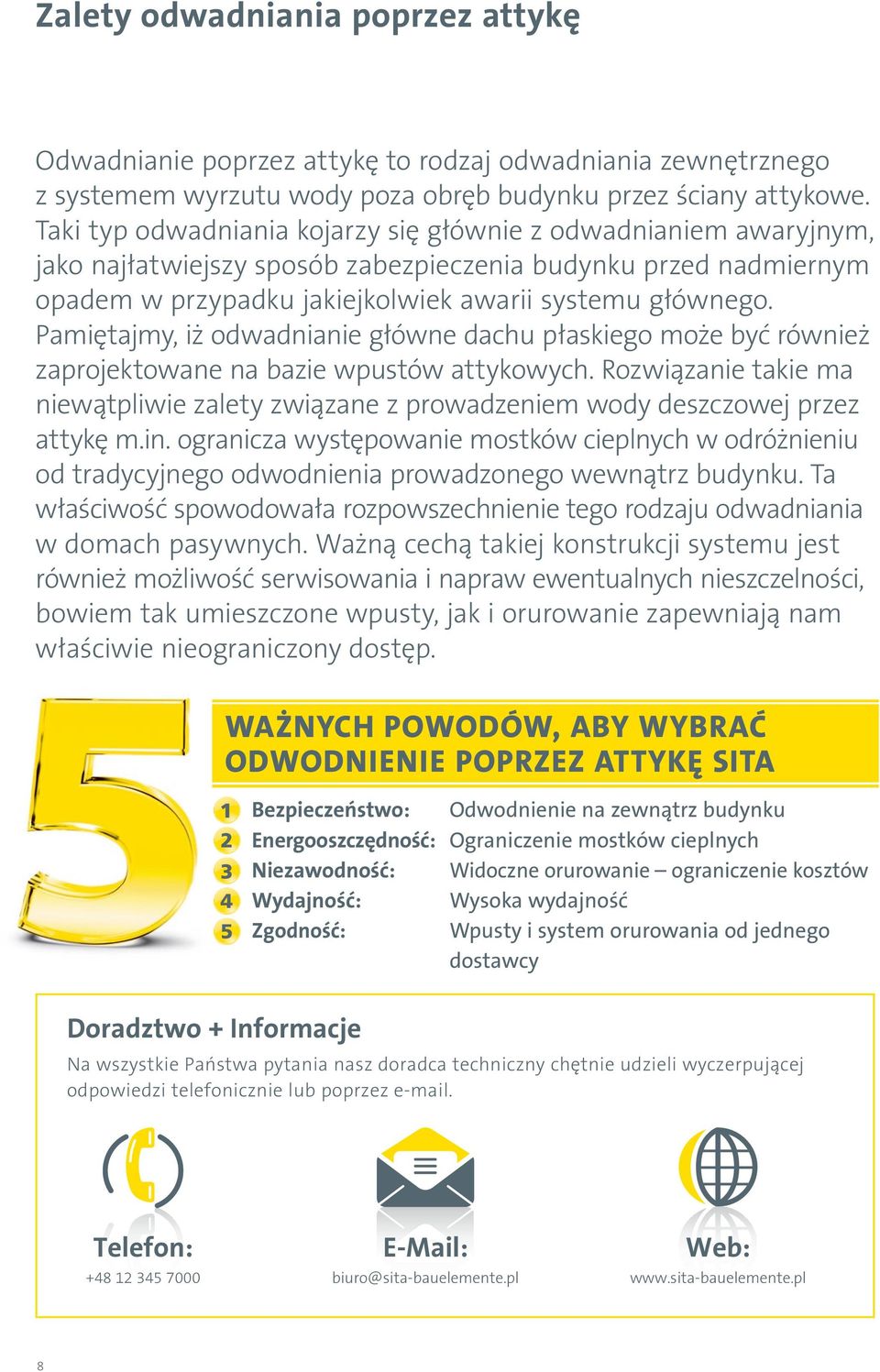

8 Zalety odwadniania poprzez attykę Odwadnianie poprzez attykę to rodzaj odwadniania zewnętrznego z systemem wyrzutu wody poza obręb budynku przez ściany attykowe. Taki typ odwadniania kojarzy się głównie z odwadnianiem awaryjnym, jako najłatwiejszy sposób zabezpieczenia budynku przed nadmiernym opadem w przypadku jakiejkolwiek awarii systemu głównego. Pamiętajmy, iż odwadnianie główne dachu płaskiego może być również zaprojektowane na bazie wpustów attykowych. Rozwiązanie takie ma niewątpliwie zalety związane z prowadzeniem wody deszczowej przez attykę m.in. ogranicza występowanie mostków cieplnych w odróżnieniu od tradycyjnego odwodnienia prowadzonego wewnątrz budynku. Ta właściwość spowodowała rozpowszechnienie tego rodzaju odwadniania w domach pasywnych. Ważną cechą takiej konstrukcji systemu jest również możliwość serwisowania i napraw ewentualnych nieszczelności, bowiem tak umieszczone wpusty, jak i orurowanie zapewniają nam właściwie nieograniczony dostęp. WAŻNYCH POWODÓW, ABY WYBRAĆ ODWODNIENIE POPRZEZ ATTYKĘ SITA Bezpieczeństwo: Odwodnienie na zewnątrz budynku Energooszczędność: Ograniczenie mostków cieplnych Niezawodność: Widoczne orurowanie ograniczenie kosztów Wydajność: Wysoka wydajność Zgodność: Wpusty i system orurowania od jednego dostawcy Doradztwo + Informacje Na wszystkie Państwa pytania nasz doradca techniczny chętnie udzieli wyczerpującej odpowiedzi telefonicznie lub poprzez . 8 Telefon: Web: biuro@sita-bauelemente.pl

9 Odwodnienie poprzez attykę Chroni Państwa dach przed nadmiernymi naprężeniami. Tabela doboru produktów: Znajdź rozwiązanie Dowolny kołnierz przyłączeniowy Kołnierz zaciskowy Wysoka wydajność Do dużych powierzchni dachowych Do małych powierzchni dachowych Kompatybilne z wpustami grawitacyjnymi i podciśnieniowymi Sita SitaTurbo SitaRondo SitaIndra SitaEasy SitaAttika rury Rozwiązania odwodnienia awaryjnego poprzez attykę znajdą Państwo w katalogu Odwodnienie awaryjne. Podstawy Prawne i Normy Podczas planowania i wykonywania dokumentacji odwodnień powierzchni płaskich należy brać pod uwagę poniższe dokumenty: PN EN Systemu kanalizacji grawitacyjnej wewnątrz budynku DIN EN 752 Zewnętrzne systemy kanalizacyjne DIN 1986 Systemy odwodnień budynków DIN Uszczelnienia dachów DIN Hydroizolacja budynków mieszkalnych DIN Ochrona przeciwpożarowa LAR-Wytyczne Wytyczne dla systemów rurowych wg. przepisów przeciwpożarowych ZVSHK Technika Sanitarna Budowa systemu orurowania DDH-Zalecenia Praca na dachach z hydroizolacją FLL-Wytyczne Wytyczne dla dachów zielonych FLL-Zalecenia Wytyczne dla dachów użytkowych 9

10 SitaTurbo Wysoka wydajność Do odwodnienia głównego i awaryjnego Ekstremalnie płaska konstrukcja Materiał: Stal szlachetna Konstrukcja kołnierza wg DIN Zastosowanie - Do odwodnienia głównego i awaryjnego wg PN EN i DIN dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, Materiał nr Kolor Powierzchnia - - Srebrny Gładka Właściwości - Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Odporność ogniowa A1 Bardzo trwały Niskoszumowa konstrukcja Niepalny Kształtka na rurę okrągłą i kwadratową Rura dostępna w różnych długościach 10

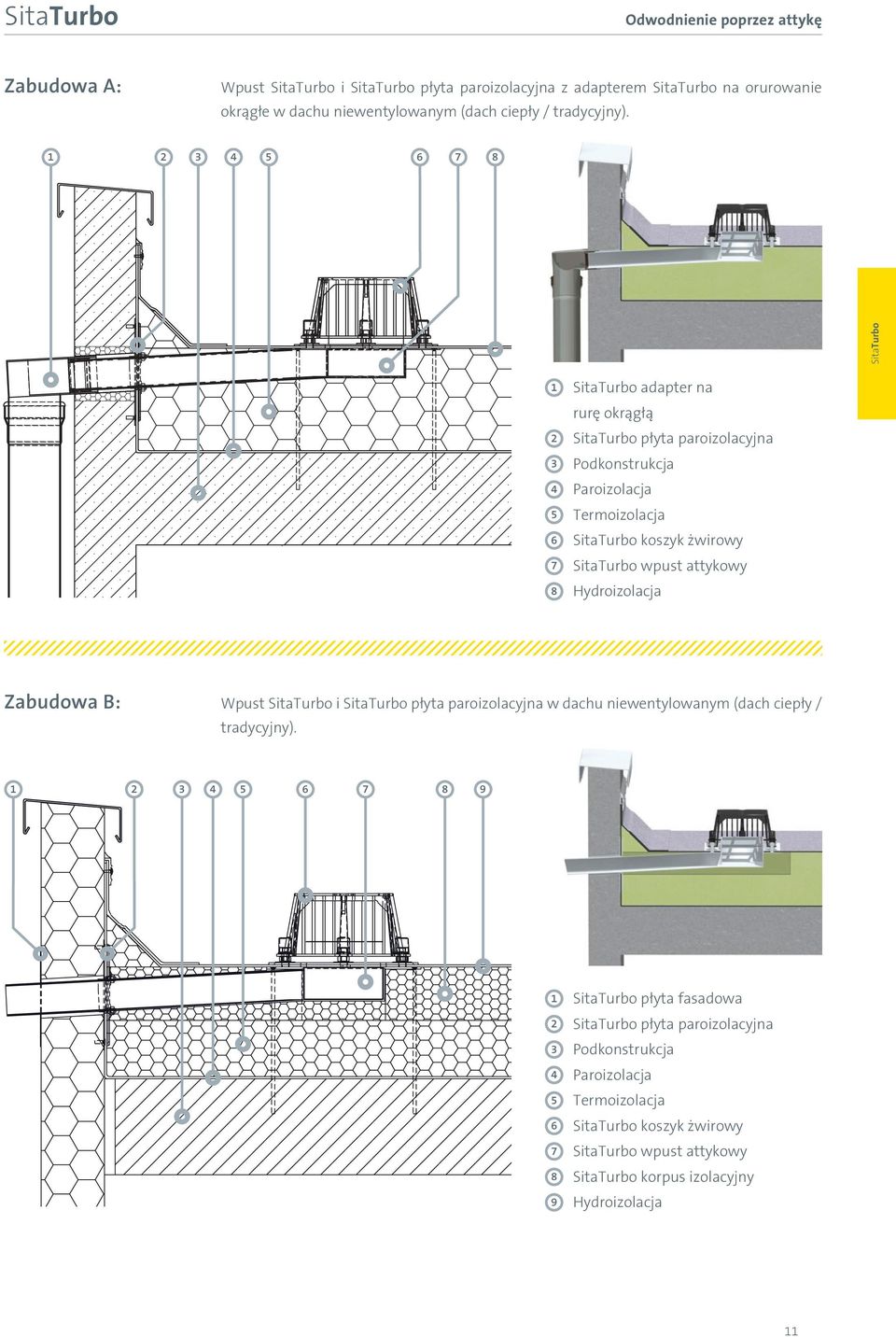

11 SitaTurbo Odwodnienie poprzez attykę Zabudowa A: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna z adapterem SitaTurbo na orurowanie okrągłe w dachu niewentylowanym (dach ciepły / tradycyjny) SitaTurbo 1 1 SitaTurbo adapter na rurę okrągłą 2 SitaTurbo płyta paroizolacyjna 3 Podkonstrukcja 4 Paroizolacja 5 Termoizolacja 6 SitaTurbo koszyk żwirowy 7 SitaTurbo wpust attykowy 8 Hydroizolacja Zabudowa B: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna w dachu niewentylowanym (dach ciepły / tradycyjny) SitaTurbo płyta fasadowa 2 SitaTurbo płyta paroizolacyjna 3 Podkonstrukcja 4 Paroizolacja 5 Termoizolacja 6 SitaTurbo koszyk żwirowy 7 SitaTurbo wpust attykowy 8 SitaTurbo korpus izolacyjny 9 Hydroizolacja 11

12 SitaTurbo Odwodnienie poprzez attykę Zabudowa C: Wpust SitaTurbo dach odwrócony do odwodnienia awaryjnego w dachu odwróconym. Wymiary X, Y i Z są do podania. x y Podkonstrukcja Hydroizolacja SitaTurbo dach odwrócony korpus izolacyjny Geowłóknina Substrat lub żwir SitaTurbo koszyk żwirowy z pokrywą SitaTurbo element spiętrzający Wpust SitaTurbo dach odwrócony SitaTurbo płyta fasadowa z x = szerokość attyki wraz z wypuszczoną rurą y = odległość od wpustu do przejścia przez hydroizolację z = wysokość spiętrzenia wody wyliczona na podstawie obliczeń Spadek dachu (proszę zakreślić) A Odległość x (mm) Odległość y (mm) Wysokość z (mm) Do attyki 1% 2% 3% > 3% Do środka dachu 1% 2% 3% > 3% 12

13 SitaTurbo Odwodnienie poprzez attykę SitaTurbo SitaTurbo Przekrój rury, Wysokość blokady spiętrzenia wody, długość rury, Numer katalogowy Przekrój Blokada spiętrzenia Numer katalogowy Numer katalogowy Adapter na rurę okrągłą rury (mm) (mm) 600 mm 1000 mm W średnicach DN/OD brak /50, 70/75, 100/110, /125, 80/77, 100/97, 120 x /117; na rurę kwadratową o wymiarze zewnętrznym , 97, 117 do zwiększenia wydajności odpływu. Wydajność wg PN EN 1253 w l/s z wolnym wyrzutem Wysokość lustra wody (mm) Jako żygacz 0,6 1,5 2,3 3,0 3,6 3,9 4,1 4,3 4,4 4,5 4,6 4,8 5,0 Materiał: Stal szlachetna SitaTurbo wpust attykowy, ze stali szlachetnej, nr materiału , wg GET i DIN 1253, do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą ośmiu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 13

14 SitaTurbo dach odwrócony Odwodnienie poprzez attykę 290 A* B 60,4 60 SitaTurbo dach odwrócony Model i Numer katalogowy Model Numer katalogowy SitaTurbo dach odwrócony SitaTurbo dach odwrócony, wpust attykowy z rurą prostokątną wg PN EN 1253, ze stali szlachetnej (nr materiału ), z kołnierzem zaciskowym jako element nadbudowy służący do montażu flizeliny oraz z prostokątnym dospawanym elementem mocującym wpust w attyce do połączeń z membraną dachową. Posiada kołnierz uszczelniający, bolce gwintowane, podkładki, nakrętki M12, kapturki ochronne i koszyk żwirowy. Element dostarczany gotowy do montażu. 14

15 SitaTurbo Odwodnienie poprzez attykę a 71 b 93 DN/OD 130 SitaTurbo adapter na rurę okrągłą SitaAttika SitaTurbo Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /50 0,8 2,1 3,4 4,6 5,7 6,5 7,6 8,3 8,5 8,7 8,8 9,0-70/75 0,8 2,1 3,3 4,5 5,6 7,3 8,9 10,9 12,8 14,9 17,0 18,7 20,3 100/110 0,8 2,1 3,3 4,4 5,4 7,1 8,7 10,7 12,7 15,0 17,2 19,9 20,6 125/125 0,7 2,0 3,2 4,3 5,4 6,9 8,3 10,4 12,5 14,8 17,1 19,6 22,0 SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg DIN W średnicach DN/OD 50/50, 70/75, 100/110, 125/125. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 15

16 93 SitaTurbo Odwodnienie poprzez attykę a 71 b DN/OD 130 SitaTurbo adapter na rurę okrągłą wg DIN EN 612 Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 80/ , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /77 0,8 2,1 3,3 4,4 5,4 7,0 8,6 10,4 12,1 13,3 14,5 14,5 14,6 100/97 0,6 1,4 2,2 3,0 3,8 5,2 6,5 7,5 8,5 10,6 12,7 14,6 16,4 125/117 0,6 1,5 2,3 3,1 3,9 5,2 6,5 7,6 8,7 9,9 11,0 11,6 12,1 SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg DIN EN 612. W średnicach DN/OD 80/77, 100/97, 125/117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 16

17 93 SitaTurbo Odwodnienie poprzez attykę b 71 a 130 SitaTurbo adapter na rurę kwadratową SitaTurbo Średnica, Wymiar, Waga i Numer katalogowy Średnica DN Średnica OD* a b Waga Numer katalogowy mm mm (mm) (mm) (kg) , , , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę kwadratową podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) (mm) ,7 2,0 3,2 4,2 5,1 6,5 7,8 9,9 12,0 13,4 14,8 14,9 14,9 97 0,7 1,8 2,8 3,9 5,0 6,2 7,3 8,7 10,0 10,8 11,6 12,5 13, ,7 1,9 3,1 4,1 5,1 6,0 6,8 7,9 9,0 9,2 9,3 9,7 10,0 SitaTurbo adapter na rurę kwadratową, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę kwadratową wg DIN EN 612. W średnicach 77, 97, 117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 17

18 SitaTurbo Odwodnienie poprzez attykę SitaTurbo korpus izolacyjny Materiał, Wymiar i Numer katalogowy Materiał Współczynnik Wymiar Numer katalogowy (W/m x K) (mm) Wełna mineralna 0, x 600 x Poliuretan 0, x 600 x SitaTurbo korpus izolacyjny z wełny mineralnej, WLG 040, odporność ogniowa A1 (materiał niepalny). Zastosowanie wg DIN do dachów nieużytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. SitaTurbo korpus izolacyjny z poliuretanu, WLG 030, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 18

19 SitaTurbo korpus izolacyjny do dachu odwróconego Odwodnienie poprzez attykę 3 60,31 A-A (1 : 8) A A SitaTurbo korpus izolacyjny do dachu odwróconego SitaTurbo Materiał, Wymiar i Numer katalogowy Materiał Współczynnik Wymiar Numer katalogowy (W/m x K) (mm) Polistyren ekstrudowany (XPS) 0, x 600 x SitaTurbo korpus izolacyjny do dachu odwróconego z ekstrudowanego polistyrenu (XPS), WLG 027, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 19

20 SitaTurbo Odwodnienie poprzez attykę 268 2, SitaTurbo płyta paroizolacyjna twarda SitaTurbo płyta paroizolacyjna twarda, ze stali szlachetnej, do wpustu SitaTurbo, nr materiału Z kołnierzem zaciskowym, uszczelką z EPDM, czterema śrubami M8 ze stali szlachetnej umożliwiającymi szczelne połączenie z paroizolacją. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar Nr katalogowy zewnętrzny (mm) 268 x SitaTurbo płyta paroizolacyjna elastyczna SitaTurbo płyta paroizolacyjna elastyczna, z EPDM, do przepustu SitaTurbo, z wewnętrznym wzmocnieniem przejścia rury wpustu SitaTurbo oraz samoprzylepnym kołnierzem EPDM do szczelnego połączenia z paroizolacją. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar Nr katalogowy zewnętrzny (mm) 374 x

21 SitaTurbo Odwodnienie poprzez attykę x 1,5 SitaTurbo płyta fasadowa SitaTurbo płyta fasadowa, ze stali szlachetnej, nr materiału do estetycznego wykończenia fasady w miejscu przebicia przez wpust SitaTurbo. Grubość płyty 1,5 mm. Element dostarczany gotowy do montażu. SitaTurbo y Wymiar i Numer katalogowy x (mm) y (mm) Nr katalogowy E E SitaTurbo zabudowa tarasu i zestaw podwyższający SitaTurbo zabudowa tarasu, ze stali szlachetnej, nr materiału , do wpustu SitaTurbo. Możliwość bezstopniowej regulacji wysokości w zakresie mm Akcesoria, Wymiar, Numer katalogowy Wymiar za pomocą mosiężnych nóżek. Oczka kraty o wymiarach 9 mm x 64 mm. zewnętrzny (mm) Element dostarczany gotowy do montażu. 350 x 258 Wysokość (mm) Nr katalogowy SitaTurbo zestaw podwyższający, z mosiądzu, do SitaTurbo zabudowa tarasu, do podwyższania wysokości zabudowy tarasu o dodatkowe 40 mm. Element dostarczany gotowy do montażu. Wysokość (mm) Nr katalogowy Zestaw sztuka 40 E Zestaw komplet

22 SitaTurbo Odwodnienie poprzez attykę SitaTurbo pokrywa wpustu SitaTurbo pokrywa wpustu, z Polietylenu, do przykrycia koszyka SitaTurbo o grubości 3,0 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar (mm) Numer katalogowy 320 x

23 SitaRondo SitaRondo Do odwodnienia głównego i awaryjnego Dostępne długości specjalne Materiał: Stal szlachetna Możliwość bezpośredniego podłączenia do rur stalowych Jednoczęściowy kołnierz zaciskowy Zastosowanie - Do odwodnienia głównego i awaryjnego przez attykę dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, materiał nr Kolor - Powierzchnia - Srebrny Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Wytrzymały Niepalny Rura dostępna w różnych długościach Jednoczęściowy kołnierz zaciskowy 23

24 SitaRondo Odwodnienie poprzez attykę Zabudowa A: SitaRondo wpust attykowy i SitaRondo płyta paroizolacyjna flex w ocieplanej attyce w dachu niewentylowanym (dach ciepły / tradycyjny) SitaRondo płyta paroizolacyjna flex SitaRondo wpust attykowy Sita koszyk żwirowy Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja Zabudowa B: Wpust SitaRondo zamontowany w ocieplonej attyce, w połączeniu z systemem rur SitaAttika SitaAttika rury SitaAttika uchwyt mocujący SitaAttika kolano SitaMore płyta paroizolacyjna elastyczna Wpust SitaRondo Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja 24

25 SitaRondo Odwodnienie poprzez attykę 350 DN mm 153 DN mm 800 c 3 188,50 DN mm 3 70 DN/OD DN/OD a a b b 188,5 70 DN mm SitaRondo Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , SitaRondo Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s jako żygacz Średnica Wysokość spiętrzenia wody (mm) DN/OD /50-0,2 0,3 0,4 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 70/75 0,2 0,3 0,4 0,5 0,8 1,0 1,2 1,3 1,5 2,0 2,1 2,1 2,2 100/110-0,5 0,7 0,8 1,2 1,6 1,9 2,2 2,4 2,7 2,9 3,3 3,6 125/ ,5 0,8 1,2 1,5 1,7 2,0 2,4 2,7 3,1 3,5 4,0 Wydajność wg PN EN 1253 w l/s z podłączeniem do 4-metrowego orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /50-0,2 0,3 0,5 0,6 0,7 0,9 0,9 1,0 1,1 1,1 1,2 1,2 70/75-0,2 0,4 0,6 0,7 1,0 1,2 1,6 1,9 2,5 3,0 4,0 5,1 100/110-0,3 0,6 0,8 1,1 1,5 1,8 2,2 2,5 3,1 3,7 4,5 5,0 125/125-0,3 0,7 1,0 1,3 1,7 2,1 2,7 3,2 3,7 4,1 4,5 4,9 SitaRondo wpust attykowy, ze stali szlachetnej, nr materiału , do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Dostępne średnice DN/OD 50/50, 70/75, 100/110 i 125/125. Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą śrub M12 wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 25

26 R 20 Akcesoria dodatkowe dla SitaRondo Odwodnienie poprzez attykę a b c d SitaMore płyta paroizolacyjna elastyczna do rur okrągłych R20 Wymiar i Numer katalogowy a b c d Nr katalogowy DN Rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø SitaMore płyta paroizolacyjna elastyczna na rurę okrągłą, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaRondo, SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70, DN 80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. a 1,50 Ø b SitaAttika płyta fasadowa Wymiar i Numer katalogowy SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rury lub wpustu attykowego w zakresie średnicy DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. DN a b Nr katalogowy (mm) (mm) E E E E E

27 SitaIndra Dostępny jako kompletny zestaw, żadnych dodatkowych kosztów Niska wysokość zabudowy, znikome osłabienie termoizolacji Połączenie z systemem rur SitaAttika zapewnia wydajność aż do 12,2 l/s Krócieć odpływowy wpustu o pochyleniu 1 SitaIndra Zastosowanie - Materiał - Kolor - Powierzchnia - Do odwodnienia głównego Poliuretan Żółty Gładka Właściwości - Dostępny jako kompletny zestaw Niska wysokość zabudowy Możliwość połączenia z systemem rur SitaAttika Odporny na warunki atmosferyczne i wysokie temperatury Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Trwały Duża misa wlotowa 27

28 SitaIndra Odwodnienie poprzez attykę Zabudowa: SitaIndra do odwodnienia głównego w dachu ciepłym SitaAttika płyta fasadowa* SitaMore płyta paroizolacyjna elastyczna SitaAttika rury SitaAttika opaska zaciskowa SitaIndra wpust SitaIndra koszyk żwirowy SitaIndra korpus izolacyjny Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja *akcesoria dodatkowe 28

29 SitaIndra Odwodnienie poprzez attykę 495 ø ø 189 ø ø 75 ø SitaIndra zestaw do odwodnienia głównego Numer katalogowy Numer katalogowy xx xx = numer / typ kołnierza patrz str. 45 SitaIndra, zestaw do odwodnienia głównego, Wydajność wg PN EN 1253 w l/s. Wyrzut Wysokość spiętrzenia wody (mm) Jako żygacz 0,61 1,4 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 2,9 3,0 3,1 przez orurowanie 0,6 1,5 2,3 2,6 2,9 4,4 5,8 7,0 8,2 9,5 10,8 11,5 12,2 SitaIndra SitaIndra zestaw do odwodnienia głównego poprzez attykę, wpust skośny, z ocieplanego poliuretanu, wg PN EN 1253 i GET/RAL, w średnicy DN 70, z rurą o długości 1 metra oraz opaską zaciskową ze stali szlachetnej, SitaMore płyta paroizoalcyjna do szczelnego przejścia rury przez membranę paroizolacyjną, dwuczęsciowy korpus izolacyjny z Poliuretanu o współczynniku lambda = 0,0249 W/mK i szczelności 200kPA w rozmiarze 500 x 1000 x 120 mm. Do odwodnienia grawitacyjnego z fabrycznie zamontowanym kołnierzem przyłączeniowym (495 x 495 mm), do zgrzania z membraną dachową. Zestaw dostarczany gotowy do montażu. 29

30 R 20 Akcesoria dodatkowe dla SitaIndra Odwodnienie poprzez attykę a 1,50 Ø b SitaAttika płyta fasadowa Wymiar i Numer katalogowy DN a b Nr katalogowy (mm) (mm) E SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rury lub wpustu attykowego w zakresie średnicy DN 50 do DN 150, grubość materiału 1,5 mm. Produkt dostarczany gotowy do montażu. 30

31 SitaEasy Do odwodnienia głównego i awaryjnego Z fabrycznie zamontowanym kołnierzem przyłączeniowym Z kołnierzem fabrycznie załamanym pod kątem 90 Rury przedłużające z tworzywa lub ze stali szlachetnej Dostępny z elastyczną płytą paroizolacyjną Zastosowanie - Materiał - Kolor - Powierzchnia - Do odwodnienia głównego i awaryjnego dachów użytkowych i nieużytkowych Poliuretan Żółty Gładka SitaEasy Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Wytrzymały W zestawie wewnętrzny pierścień uszczelniający 31

32 SitaEasy Odwodnienie poprzez attykę Zabudowa: SitaEasy wpust attykowy z rurą przedłużającą SitaEasy oraz SitaDrain Terra na balkonie z okładziną z płyt tarasowych na podstawkach SitaEasy rura przedłużająca SitaEasy wpust attykowy SitaDrain Terra, 300 cm x 300 cm, z jednostronnie cofniętymi nóżkami Płyty tarasowe Hydroizolacja Podkonstrukcja 32

33 SitaEasy Odwodnienie poprzez attykę 300 a 58 DN/OD b c DN mm DN mm DN mm 495 SitaEasy Średnica, Wymiar i Numer katalogowy Średnica a b c Nr katalogowy DN DN/OD* (mm) (mm) (mm) xx xx xx *DN/OD = średnica zewnętrzna (mm) xx = numer/typ kołnierza przyłączeniowego patrz str. 45 Wydajność wg PN EN 1253 w l/s Wysokość spiętrzenia wody (mm) DN Wyrzut jako żygacz 0,2 0,4 0,5 0,6 0,8 0,8 0, przez orurowanie 0,2 0,4 0,5 0,6 0,8 0,8 0, jako żygacz 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, przez orurowanie 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, jako żygacz 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 100 przez orurowanie 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 SitaEasy Materiał: Poliuretan SitaEasy wpust attykowy, z poliuretanu, w średnicach DN 50, DN 70 i DN 100. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z fabrycznie zamontowanym dużym, stałym kołnierzem przyłączeniowym (495 mm x 495 mm) dopasowanym do membrany dachowej. Z uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. 33

34 R20 SitaEasy Odwodnienie poprzez attykę a b c d SitaMore płyta paroizolacyjna elastyczna Wymiar i Numer katalogowy a b c d Nr katalogowy DN Rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø SitaMore płyta paroizolacyjna elastyczna na rurę okrągłą, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaRondo, SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70, DN 80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. 34

35 SitaEasy Odwodnienie poprzez attykę 500 DN/OD SitaEasy I SitaEasy Plus rura przedłużająca SitaEasy i SitaEasy Plus rura przedłużająca, z polipropylenu, o długości 500 mm z uszczelką. Do połączenia kielichowego z wpustami SitaEasy i SitaEasy Plus. Element dostarczany gotowy do montażu. Średnica i Numer katalogowy Średnica Nr katalogowy DN DN/OD* E E E E E *DN/OD = średnica zewnętrzna (mm) 70 SitaEasy a b SitaEasy koszyk żwirowy Średnica, wymiar i Numer katalogowy SitaEasy koszyk żwirowy, z poliamidu. Do osadzenia wewnątrz misy wpustu. Element dostarczany gotowy do montażu. Do średnicy a b Nr katalogowy (mm) (mm) DN DN

36 R 20 Akcesoria dodatkowe do SitaEasy Odwodnienie poprzez attykę a 1,50 Ø b SitaAttika płyta fasadowa SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rur lub wpustu attykowego w zakresie średnicy od DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy DN a b Nr katalogowy (mm) (mm) E E E E E ø SitaDrain Terra SitaDrain Terra, skrzynia z kratą z ogniowo ocynkowanej stali stanowiącą systemową rewizję dla przepustu SitaEasy. Skrzynia o wymiarach 300 mm x 300 mm z czterema nóżkami na mosiężnych trzpieniach zapewniająca wysoką klasę obciążenia oraz bezstopniową regulację w zakresie mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar (mm) Nr katalogowy 300 x

37 SitaAttika system orurowania Komponenty systemu SitaTurbo Do odwodnienia głównego i awaryjnego Niewielka waga Materiał: Stal szlachetna Kompatybilność z rurami z tworzywa sztucznego Zastosowanie - Do odwodnienia głównego i awaryjnego wg PN EN i DIN dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, nr materiału Kolor Powierzchnia Właściwości - Srebrny - Gładka - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Klasa odporności ogniowej A1 Odporny na UV Niepalny Do bezpośredniego połączenia z wpustami Sita PUR oraz SitaTurbo z adapterem na rurę okrągłą SitaAttika system orurowania 37
