Odwodnienie grawitacyjne

Wielkość: px
Rozpocząć pokaz od strony:

Download "Odwodnienie grawitacyjne"

Transkrypt

1 Odwodnienie grawitacyjne Konwencjonalny system odwadniania dachów płaskich PROFESJONALNE PRODUKTY DLA NOWOCZESNEJ ARCHITEKTURY

2 Witamy w Sita! 2

3 Ponad 40 lat doświadczenia: Witamy w Sita! Firma Sita od ponad 40 lat stoi na czele producentów systemów odprowadzania wody oraz wentylacji w Europie. Nasze doświadczenie poparte jest wieloma milionami sztuk wyprodukowanych wpustów dachowych, wywietrzników oraz przepustów kablowych. Systematycznie realizujemy nasz główny cel najwyższa jakość w każdym obszarze. Wiemy, że najważniejszym czynnikiem jest najwyższa klasa produktów, gdyż to właśnie ona przynosi każdemu odpowiedni efekt końcowy. Dlatego też każdy produkt przed opuszczeniem fabryki przechodzi szczegółową kontrolę jakości w dziale technicznym. Przy Sita, bezpieczeństwo jest zagwarantowane! Na każde pytanie znajdziemy odpowiedź! Sita zapewnia rozwiązania dla często problematycznych sytuacji. Razem z architektami, inżynierami, wykonawcami oraz sprzedawcami znajdujemy idealne rozwiązania, związane z wykonaniem usługi czy dobraniem odpowiedniego produktu. Chętnie służymy naszą fachową wiedzą, zarówno teoretyczną, jak i praktyczną na każdym etapie realizacji inwestycji, od projektu aż po sam montaż. WAŻNYCH POWODÓW, ABY WYBRAĆ SITA Specjalizacja: To my tworzymy odwodnienia Ekspert: Kompetencja i kreatywność od 1976 Partner: Pomoc na każdym etapie realizacji inwestycji Jakość: Sprawdzona i certyfikowana Serwis: Szybki, pewny, punktualny 3

4 Osoby do kontaktu w Sita Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Piotr Stryjak Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Tomasz Magdziak Doradca Techniczny Polska północna Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Damian Działo Pracownik Obsługi Klienta Doradca Techniczny Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom d.dzialo@sita-bauelemente.pl Manager Exportu Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel tel. kom u.happe@sita-bauelemente.de Udo Happe Manager Exportu Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel s.grotegut@sita-bauelemente.de Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel n.kowal@sita-bauelemente.de Sarah Grotegut Pracownik Obsługi Klienta Zagranicznego Natalia Kowal Pracownik Obsługi Klienta Zagranicznego Serwis doradczy Sity wspiera Państwa już na początku projektu: Nasi doradcy techniczni pomogą Państwu obliczyć dokładne ilości potrzebnych wpustów dachowych wraz z niezbędnymi akcesoriami. Macie Państwo pytania, potrzebujecie porady czy kalkulacji? Chętnie pomożemy! Pomagamy: tel biuro@sita-bauelemente.pl 4

5 Spis treści Strona 2 O firmie Strona 3 Kontakt z nami Strona 4 Graficzny przegląd systemów Strona 6 Rozwiązania Sita Odwodnienie grawitacyjne Strona 9 Informacje i doradztwo Strona 10 Tabela doboru produktu/normy i regulacje Strona 11 Strona 12 SitaStandard Przegląd produktów Strona 12 Przykłady zabudowy Strona 13 Produkty Strona 17 SitaStandard Strona 22 SitaTrendy Przegląd produktów Strona 22 Przykłady zabudowy Strona 23 Produkty Strona 2 SitaTrendy Strona 37 SitaMulti Przegląd produktów Strona 40 Przykłady zabudowy Strona 41 Produkty Strona 43 SitaMulti Strona 3 Kołnierze przyłączeniowe

6 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle A SitaStandard z elementem nadbudowy SitaStandard System podciśnieniowego odwadniania dachów B1 SitaDSS Profi (rysunek pokazuje wykonanie jako SitaFiresafe ) z elementem nadbudowy SitaDSS Profi i elementem spiętrzającym SitaMore do odwadniania awaryjnego, z rurami i kształtkami polietylenowymi. B2 System podciśnieniowego odwodnienia dachów SitaDSS Profi z elementem nadbudowy SitaDSS Profi i łącznikiem C3 D4 SitaDSS PE-SML B3 SitaDSS Multi z elementem nadbudowy SitaDSS Multi C1 B3 B2 B1 C1 Odwodnienie awaryjne SitaTurbo C2 C2 SitaAttika rury C3 C4 SitaRondo SitaSpy G D1 Odwodnienie balkonów i tarasów SitaCompact z elementem nadbudowy SitaCompact i nasadką balkonową D2 SitaDrain rynna skrzynkowa (z kratką szczelinowa) D3 SitaDrain Terra D4 SitaGreen skrzynia E Modernizacja SitaSani F1 Wentylacja SitaVent wywietrznik systemowy F2 SitaVent przepust kablowy G Ochrona przeciwpożarowa SitaFiresafe z SitaDSS Profi 6

7 System grawitacyjnego i podciśnieniowego odwadniania dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezawodny drenaż? Sita oferuje Państwu całkowicie bezpieczne i zgodne z polskimi normami budowlanymi produkty i rozwiązania systemowe. F2 E F1 C4 A D2 D3 D1 7

8 Bezpieczeństwo w każdym przypadku! Również w trakcie nawałnicy. Woda opadowa jest największym wrogiem dachu płaskiego. Zwłaszcza dachy płaskie w przypadku nawałnic mogą przekroczyć granicę bezpiecznego obciążenia. Ważne jest, aby na etapie projektowania i wykonywania dachu płaskiego dokonać właściwego wyboru systemu odwadniającego zgodnego z obowiązującymi normami, zapewniającego bezpieczne i komfortowe użytkowanie. Pamiętajmy, iż na dachu płaskim duży opad wody deszczowej występujący w krótkim okresie czasu, powinien zostać bardzo szybko z niego usunięty właśnie za pomocą skutecznego systemu odwadniającego. Sita zapewnia optymalne rozwiązania dla każdego typu powierzchni dachu płaskiego oferując wydajne systemy odwodnienia zarówno zasadniczego, jak i awaryjnego. WAŻNYCH POWODÓW, ABY WYBRAĆ ODWODNIENIE GRAWITACYJNE SITA Asortyment: Doradztwo: Montaż: Bezpieczeństwo: Handel: 8 Na każdy dach prawidłowe rozwiązanie Osobiste i telefoniczne, zawsze blisko Szybko i prosto Jakość i obliczenia to Twoja pewność Dostępność w lokalnej sieci sprzedaży

9 Rozwiązania Sita: Odwodnienie grawitacyjne Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle stanowi tradycyjny sposób odwadniania dachów płaskich, co reguluje norma PN-EN 1206 część 3 i DIN 1986 część 100. W tym przypadku odwodnienie dachu płaskiego realizowane jest poprzez wpusty dachowe i rurową instalację odprowadzającą ułożoną w spadku. W trakcie eksploatacji rury wypełnione są wodą tylko częściowo. Maksymalny stopień wypełnienia kolektorów i przykanalików wynosi h/d = 0,7, a dla przewodów opadowych f = 0,33 i nie może zostać przekroczony. System odprowadzający wodę o swobodnym zwierciadle charakteryzuje się odprowadzeniem wody deszczowej w układzie grawitacyjnym. W systemie tym pochylenie dna rury służy do transportu wody. Wydajność odpływu instalacji do odprowadzania wody o swobodnym zwierciadle zależy od tego pochylenia i konstrukcji wpustów dachowych. Misa wlotowa wpustu w kształcie leja wpływa na wzrost wydajności odpływu. Cechy grawitacyjnego systemu odwodnienia dachu: Orurowanie ułożone w spadku Orurowanie tylko częściowo wypełnione wodą Rozszerzona sieć przykanalików Duża wydajność odpływu dzięki uformowanej lejkowatej misie wpustu Możliwość odwodnienia najniższego punktu Rozmieszczenie układu odwodnienia awaryjnego 9

10 Pewność i bezpieczeństwo? Specjalnie dla Państwa wykonamy obliczenia w celu doboru prawidłowego odwodnienia. Planowanie i obliczenia Po otrzymaniu od Państwa niezbędnych danych dotyczących powierzchni wymagającej odwodnienia nasza firma wykona dla Państwa bezpłatne obliczenia, które pozwolą na dobór najodpowiedniejszego systemu odwodnienia grawitacyjnego z naszej oferty. Z myślą o dopasowaniu idealnego rozwiązania na Państwa potrzeby SITA stworzyła program komputerowy, który precyzyjnie wykona wszystkie obliczenia uwzględniając obowiązujące na terenie Unii Europejskiej oraz Polski rozporządzenia oraz normy: PN EN i DIN Przykładowe obliczenia odwodnień grawitacyjnych Wielkość przykładowego dachu wynosi: 30 m x 0 m = 1.00 m 2 Wartości przyjęte do wykonania obliczeń: Opad główny* r (,) wg DIN r (/) = 302 l/(s x ha) Statystyczny deszcz stuletni* r (,100) wg DIN r (/100) = 26 l/(s x ha) Współczynnik spływu wg DIN C = 1,0 Maksymalna wysokość lustra wody (dane deklarowane przez projektanta) hmax = 7 mm Wysokość lustra wody dla odwodnienia głównego (deklarowane przez projektanta) h1 = 3 mm Wysokość lustra wody dla odwodnienia awaryjnego (deklarowane przez projektanta) h2 = 40 mm * Wartości opadów wg programu Kostra DWD 2000 Opad do odprowadzenia przez system odwodnienia głównego o pow. 100 m² Q = r (,) x C x A Q = 302 l/(s x ha) x 1,0 x 1.00 m 2 /10000 Q = 4,3 l/s Odwodnienie główne powinno zapewnić odbiór wody w ilości 4,3 l/s. Opad do odprowadzenia przez system odwodnienia awaryjnego o pow. 100 m² Qnot = [r (,100) r (,) x C] x A Qnot = ( x 1,0) x 100/10000 Qnot = 33,6 l/s Odwodnienie awaryjne powinno zapewnić odbiór wody w ilości 33,6 l/s. Doradztwo + Informacje Na wszystkie Państwa pytania nasz doradca techniczny chętnie udzieli wyczerpującej odpowiedzi telefonicznie lub poprzez . Telefon: biuro@sita-bauelemente.pl Web: 10

11 Odwodnienie grawitacyjne Konwencjonalny system odwodnienia dachów płaskich Tabela doboru produktów: Znajdź rozwiązanie Dowolny kołnierz przyłączeniowy Kołnierz zaciskowy Odwodnienie wewnętrzne Odwodnienie poprzez attykę* Niepalna konstrukcja Średnica do DN 200 SitaStandard SitaTrendy SitaTrendy kołnierz zaciskowy SitaMulti * Rozwiązania odwodnień poprzez attykę znajdą Państwo w katalogu Odwodnienie przez Attykę Podstawy Prawne i Normy Podczas planowania i wykonywania dokumentacji odwodnień powierzchni płaskich należy brać pod uwagę poniższe dokumenty: PN EN 1206 DIN 1819 DDH-Zalecenia Systemy kanalizacji grawitacyjnej wewnątrz budynku Hydroizolacja budynków mieszkalnych Praca na dachach z hydroizolacją DIN EN 72 DIN FLL-Wytyczne Ochrona przeciwpożarowa Wytyczne dla dachów zielonych LAR-Wytyczne FLL-Zalecenia Wytyczne dla dachów użytkowych Systemy odwodnień budynków Wytyczne dla systemów rurowych wg. przepisów przeciwpożarowych DIN 1831 ZVSHK Technika Sanitarna Uszczelnienia dachów Budowa systemu orurowania Zewnętrzne systemy kanalizacyjne DIN

12 SitaStandard Najwyższa wydajność odpływu Do średnicy nominalnej DN 200 Masywna budowa Stały kołnierz przyłączeniowy Dopasowane do wszystkich grubości materiałów izolacyjnych Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg PN EN i DIN , oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał Kolor Powierzchnia Poliuretan Żółty Gładka Właściwości - Ocieplany Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Odporny na typowe zanieczyszczenia środowiska Klasa odporności ogniowej B2 Wysoka wydajność Fabrycznie wbudowany element grzewczy Wykonanie wg PN EN 123 Posiada dużą misę wlotową 12

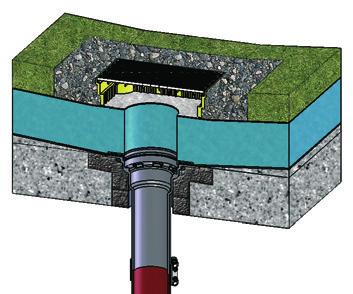

13 SitaStandard Odwodnienie grawitacyjne Zabudowa A: Wpust SitaStandard z elementem nadbudowy i koszykiem żwirowym w dachu niewentylowanym (dach ciepły/tradycyjny) Zabudowa B: SitaStandard 1 1 Podkonstrukcja 2 Paroizolacja 3 Termoizolacja 4 Hydroizolacja SitaStandard wpust dachowy prosty 6 SitaStandard koszyk żwirowy 7 SitaStandard element nadbudowy 8 SitaMore blacha wzmacniająca Wpust SitaStandard z koszykiem żwirowym w dachu wentylowanym (dach zimny) Podkonstrukcja 2 Hydroizolacja 3 SitaStandard wpust dachowy skośny 4 SitaStandard koszyk żwirowy Termoizolacja 13

14 SitaStandard Odwodnienie grawitacyjne Zabudowa C: Wpust SitaStandard z elementem nadbudowy oraz elementem spiętrzającym do odwodnienia awaryjnego dachu niewentylowanego (dach ciepły/tradycyjny) Zabudowa D: 8 1 Podkonstrukcja 2 Paroizolacja 3 Termoizolacja 4 Hydroizolacja SitaStandard wpust dachowy prosty 6 SitaMore element spiętrzający 7 SitaStandard element nadbudowy 8 SitaMore blacha wzmacniająca Wpust SitaStandard z elementem nadbudowy i kratką tarasową w dachu niewentylowanym (dach ciepły/tradycyjny) Podkonstrukcja 2 Paroizolacja 3 Termoizolacja 4 Hydroizolacja Warstwa drenażowa - żwir 6 Płyty tarasowe 7 SitaMore kratka tarasowa 8 SitaStandard element nadbudowy 9 SitaStandard wpust dachowy prosty

15 SitaStandard Odwodnienie grawitacyjne Zabudowa E: Odwodnienie awaryjne zgodne z wymogami przeciwpożarowymi wg DIN 18234, Sita FireSafe z wpustem SitaStandard, zabudowa w dachu niewentylowanym (dach ciepły/tradycyjny) a b c d SitaStandard 1 1 Blacha trapezowa 2 Paroizolacja 3 Niepalna Niepalne wypełnienia 6 SitaFiresafe z wpustem składa się z: a obudowa niepalna termoizolacja z blachy wraz z wkładką 4 Hydroizolacja b niepalne wypełnienie c opaska ognioodporna d rura przyłączeniowa 7 SitaMore element spiętrzający 8 SitaStandard element nadbudowy wzmacniającą Zabudowa F: Odwodnienie grawitacyjne zgodne z wymogami przeciwpożarowymi wg DIN 18234, SitaFiresafe, z wpustem SitaStandard oraz elementem nadbudowy w dachu niewentylowanym (dach ciepły/tradycyjny) Blacha trapezowa 2 Paroizolacja 3 Niepalna termoizolacja 7 8 a b c d 4 Hydroizolacja Niepalne wypełnienia 6 SitaFiresafe z wpustem SitaStandard składa się z: a obudowa niepalna z blachy wraz z wkładką wzmacniającą b niepalne wypełnienie c opaska ognioodporna d rura przyłączeniowa 7 SitaStandard koszyk żwirowy 8 SitaStandard element nadbudowy 1

16 SitaStandard Zabudowa G: Odwodnienie grawitacyjne Odwodnienie awaryjne w dachu niewentylowanym. SitaStandard wpust prosty z elementem nadbudowy i elementem spiętrzającym Podkonstrukcja 2 Paroizolacja 3 Termoizolacja 4 Hydroizolacja SitaMore element spiętrzający 6 SitaStandard element nadbudowy 7 SitaStandard wpust dachowy prosty 8 Rura z wolnym wyrzutem 9 Izolacja termiczna Zabudowa H: SitaStandard wpust prosty z elementem nadbudowy i skrzynią dachową w dachu niewentylowanym Termoizolacja 4 Hydroizolacja Opaska żwirowa 6 SitaGreen skrzynia dachowa niska 7 SitaStandard element nadbudowy 8 SitaStandard wpust dachowy skośny 16 1 Podkonstrukcja 9 Rura przyłączeniowa 2 Paroizolacja 10 Warstwa zielona

17 SitaStandard Odwodnienie grawitacyjne DN 70 7 mm 49 Ø 189 DN mm 28 DN mm a DN/OD Ø 20 Ø 340 ogrzewany SitaStandard, prosty DN mm Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a DN DN/OD* (mm) Otwór roboczy Nr katalogowy bez grzałki z grzałką (mm) xx xx xx 10 0 xx ø xx xx xx xx xx xx *DN/OD = Średnica zewnętrzna (mm) xx = numer / typ kołnierza patrz str. 3 Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN ,7 1,7 2,7 3,8 4,8 6,0 7,1 8,3 9,4 10,8 12,2 13, 14, ,7 1,8 2,8 3,8 4,8 6,1 7,4 8, 9,6 11,0 12,3 13,6 14,8 12 0,7 1,8 2,9 4,1,2 6,4 7,6 8,7 9,7 11,0 12,3 14,1 1,8 10 0,6 1,6 2,6 3,6 4,6,9 7,2 8,2 9,2 11,0 12,8 14,0 1, , 1, 2, 3, 4,,8 7,1 8,1 9,2 10,6 12,0 13,3 14, Materiał: Poliuretan SitaStandard wpust prosty, z poliuretanu, ocieplany, wykonany zgodnie SitaStandard wpust prosty, ogrzewany, z poliuretanu, ocieplany, wykonany z GET i PN EN 123, w średnicach DN 70, DN 100, DN 12, DN 10 i DN 200. zgodnie z GET i PN EN 123, w średnicach DN 70, DN 100, DN 12, DN 10 Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamon- i DN 200. Do bezpośredniego połączenia typu kielichowego z orurowaniem. towanym dużym stałym kołnierzem przyłączeniowym (49 mm x 49 mm) Z zamontowanym dużym stałym kołnierzem przyłączeniowym (49 mm dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 3), uszczelką x 49 mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż str. 3), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy koszyka żwirowego. Element dostarczany gotowy do montażu. i umożliwiającą montaż koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. Nie wymaga transformatora. Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 17 SitaStandard DN mm

18 SitaStandard Odwodnienie grawitacyjne DN 70 7 mm 49 Ø 323 Ø 24 Ø 189 DN mm a DN mm DN/OD b Krócieć odpływowy wpustu o pochyleniu 3 ogrzewany SitaStandard, skośny Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica DN DN/OD* a b (mm) (mm) Otwór roboczy Nr katalogowy bez grzałki z grzałką xx 10 1 xx x xx xx xx xx ** 12 *DN/OD = Średnica zewnętrzna (mm) (mm) 20 x 430 ** Z redukcją DN 100 na DN 12 Przy przedłużaniu króćca wpustu w warstwie termoizolacji zalecane dodatkowe zabezpieczenie połaczenia opaską zaciskową xx = numer / typ kołnierza patrz str. 3 Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN ,7 1,8 2,8 3,8 4,7,8 6,9 7,9 8,9 10,2 11, , 1, 2,4 3,4 4,3,3 6,3 7, 8,6 9,8 11, ,8 1,9 2,9 4,1,3 6,3 7,3 8,4 9,4 10,8 12,1 13,2 14,3 Materiał: Poliuretan SitaStandard wpust skośny, z poliuretanu, ocieplany, wykonany zgodnie SitaStandard wpust skośny, ogrzewany, z poliuretanu, ocieplany, wykonany z GET i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć zgodnie z GET i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć odpływowy wpustu o pochyleniu 3. Do bezpośredniego połączenia typu odpływowy wpustu o pochyleniu 3. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym stałym kołnierzem kielichowego z orurowaniem. Z zamontowanym dużym stałym kołnierzem przyłączeniowym (49 mm x 49 mm) dopasowanym do membrany dachowej przyłączeniowym (49 mm x 49 mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 3), uszczelką wewnętrzną zabezpieczającą kołnierz (wg tabeli kołnierzy str. 3), uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostar- przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Wpust posiada czany gotowy do montażu. zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. Nie wymaga transformatora. Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 18

19 SitaStandard Odwodnienie grawitacyjne 600 ø 340 DN 70 7 mm DN mm DN mm DN mm SitaFiresafe z SitaStandard SitaStandard DN/OD ø 27 ø 298 Średnica, Otwór roboczy i Numer katalogowy Średnica DN DN/OD* Otwór roboczy Numer katalogowy (mm) 70 7 F ø F F F *DN/OD = Średnica zewnętrzna (mm) Materiał: Blacha ocynkowana SitaFiresafe z SitaStandard, w średnicach DN 70, DN 100, DN 12 i DN 10 do zapobiegania powstawaniu i rozprzestrzenianiu się ognia od dołu w małych i średnich przepustach wg DIN 18234, część 3 i 4. Z kołnierzem klejowym wg GET i normy PN EN 123. Do odwodnienia grawitacyjnego. Blacha wzmacniająca i obudowa z taśmowo ocynkowanej stali. Rura przyłączeniowa dolna z polipropylenu wraz z opaską ognioochronną. Element dostarczany gotowy do montażu. 19

20 SitaStandard Odwodnienie grawitacyjne mm 49 ø mm Y mm ø 170 ø 212 ø 340 SitaStandard element nadbudowy Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację Nr katalogowy (mm) od do (mm) xx xx xx Materiał: Poliuretan xx = numer / typ kołnierza patrz str. 3 SitaStandard element nadbudowy, z poliuretanu, ocieplany, wykonany zgodnie z PN EN 123, do przejść przez termoizolację w zakresach mm, mm lub mm. Z zamontowanym dużym stałym kołnierzem przyłączeniowym (49 mm x 49 mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 3) i uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy oraz umożliwiającą montaż koszyka żwirowego. W komplecie znajduje się dolna uszczelka wielowargowa uszczelniająca i mocująca element w misie wpustu oraz środek poślizgowy. Element dostarczany gotowy do montażu. 20

21 SitaStandard Odwodnienie grawitacyjne Ø Ø 167 SitaMore element spiętrzający SitaStandard Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Nr katalogowy od do (mm) Wydajność wg PN EN 123 w l/s SitaStandard z SitaMore element spiętrzający Rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,3 3,3 4,8 6,2 7,8 9,4 11,3 13,1 14,2 1,3 1,4 1, prosty 1,2 2,2 3,1 4,6 6,0 7,6 9,2 11,1 13,0 13,9 14,8 14,9 14, skośny 1,2 2,3 3,4 4,9 6,3 8,1 9,8 11,8 13,8 16, 19,1 22,9 26,7 prosty 1,6 2,8 4,0, 7,0 8,8 10, 12,3 14,1 16,7 19,3 22,8 26,2 12 prosty 1,2 2,3 3,4 4,9 6,3 7,9 9, 11,6 13,6 16,1 18,6 21,9 2,2 10 prosty 1,4 2,4 3,4 4,9 6,3 8,0 9,6 11,6 13,6 16,2 18,7 22,3 2,8 Materiał: Poliamid SitaMore element spiętrzający, z poliamidu, do wpustów dachowych i elementów nadbudowy serii Standard, do odwodnienia awaryjnego, z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach, które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie 2 10 mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 21

22 SitaTrendy SitaTrendy kołnierz zaciskowy Zwarta konstrukcja Wydajność odpływu znacznie większa, niż w normie PN EN 123 Dostępny również z elementem grzewczym Z dowolnym stałym kołnierzem przyłączeniowym Możliwość łączenia elementów serii SitaTrendy i SitaTrendy kołnierz zaciskowy Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg PN EN i DIN oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał Kolor Powierzchnia Poliuretan Żółty Gładka Właściwości - Ocieplany Odporny na warunki atmosferyczne i wysokie temperatury Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Bardzo trwały Posiada fabrycznie wbudowany element grzewczy Posiada wysoką wydajność odpływu Posiada dużą misę wlotową 22

23 SitaTrendy SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne Zabudowa A: Wpust SitaTrendy z elementem nadbudowy SitaTrendy oraz elementem spiętrzającym SitaMore do odwodnienia awaryjnego dachu niewentylowanego (dach ciepły/tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaMore element spiętrzający SitaTrendy kołnierz zaciskowy SitaTrendy wpust dachowy skośny SitaTrendy Zabudowa B: Wpust SitaTrendy z kratką tarasową SitaMore na dachu/tarasie drewnianym Betonowa podkonstrukcja Hydroizolacja Warstwa ochronna SitaMore kratka tarasowa SitaTrendy wpust dachowy prosty Okładzina na legarach 23

24 SitaTrendy SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne Zabudowa C: Wpust SitaTrendy kołnierz zaciskowy z elementem nadbudowy w dachu niewentylowanym (dach ciepły/tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Blacha wzmacniająca SitaTrendy koszyk żwirowy SitaTrendy element nadbudowy SitaTrendy kołnierz zaciskowy wpust prosty Zabudowa D: Skrzynia wysoka do dachu zielonego SitaGreen z perforowanymi bokami z blachy aluminiowej do odwodnienia dachu intensywnie zazielenionego. Z wpustem SitaTrendy i elementem spiętrzającym SitaGreen Podkonstrukcja 2 Hydroizolacja 3 Opaska żwirowa SitaGreen element spiętrzający 4 SitaGreen skrzynia 6 SitaTrendy wpust prosty dachowa wysoka 7 Warstwa zielona 24

25 SitaTrendy Odwodnienie grawitacyjne DN 70 7 mm 49 Ø 146 DN mm b DN mm a DN/OD Ø 20 Ø 320 DN mm ogrzewany SitaTrendy, prosty Średnica, Wymiar, Otwór roboczy i Numer katalogowy DN DN/OD* 70 a b (mm) (mm) Otwór roboczy Nr katalogowy bez grzałki z grzałką (mm) 1 02 xx 1 03 xx SitaMore ø xx xx 1 0 xx xx 1 07 xx SitaTrendy Średnica xx = numer / typ kołnierza patrz str. 3 *DN/OD = Średnica zewnętrzna (mm) Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN ,6 1,4 2,2 3,1 3,9 4,7, 6,6 7,6 8,6 9, 10,4 11,3 90 0,4 1,3 2,1 3,3 4,, 6, 7,3 8,0 8,6 9, ,6 1, 2,3 3,3 4,3,2 6,1 7,3 8, 9,4 10,3 11,0 11,7 12 0,7 1,6 2,4 3,3 4,2,1,9 7,3 8,7 10,1 11,4 12,7 14,0 Materiał: Poliuretan SitaTrendy wpust prosty, z poliuretanu, ocieplany, wykonany zgodnie z GET SitaTrendy wpust prosty, ogrzewany, z poliuretanu, ocieplany, wykonany i PN EN 123, w średnicach DN 70, DN 90, DN 100 i DN 12. Do bezpośredniego zgodnie z GET i PN EN 123, w średnicach DN 70, DN 90, DN 100 i DN 12. połączenia typu kielichowego z orurowaniem. Z zamontowanym dużym, Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z zamon- stałym kołnierzem przyłączeniowym (49 mm x 49 mm) dopasowanym towanym dużym, stałym kołnierzem przyłączeniowym (49 mm x 49 mm) do membrany dachowej (wg tabeli kołnierzy str. 3), uszczelką wewnętrzną dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 3), uszczelką zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż żwirowego. Element dostarczany gotowy do montażu. koszyka żwirowego. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. (Nie wymaga transformatora). Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 2

26 SitaTrendy Odwodnienie grawitacyjne DN 70 7 mm 49 Ø 320 Ø 20 Ø 146 DN mm DN mm a DN/OD b Krócieć odpływowy wpustu o pochyleniu 3 ogrzewany SitaTrendy, skośny Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica DN DN/OD* a b (mm) (mm) ** 12 Otwór roboczy Nr katalogowy (mm) bez grzałki z grzałką 1 14 xx 1 1 xx ø 20 x xx 1 17 xx xx 1 19 xx *DN/OD = Średnica zewnętrzna (mm) ø 20 x 420 ** Z redukcją DN 100 na DN 12 Przy przedłużaniu króćca wpustu w warstwie termoizolacji zalecane dodatkowe zabezpieczenie połaczenia opaską zaciskową xx = numer / typ kołnierza patrz str. 3 Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN , 1,1 1,6 2,6 3, 4,,4 6, 7, 8, 9, 10,8 12, , 1,2 1,8 2,7 3,6 4,6,6 6,7 7,8 9,0 10,2 11,9 13, 12 0,6 1, 2,4 3,1 3,8 4,8,7 6,8 7,9 9, 11,0 12,4 13,8 Materiał: Poliuretan SitaTrendy wpust skośny, z poliuretanu, ocieplany, wykonany zgodnie z GET SitaTrendy wpust skośny, ogrzewany, z poliuretanu, ocieplany, wykonany i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć odpływowy zgodnie z GET i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć wpustu o pochyleniu 3. Do bezpośredniego połączenia typu kielichowego z odpływowy wpustu o pochyleniu 3. Do bezpośredniego połączenia typu orurowaniem. Z zamontowanym dużym, stałym kołnierzem przyłączeniowym kielichowego z orurowaniem. Z zamontowanym dużym, stałym kołnierzem (49 mm x 49 mm) dopasowanym do membrany dachowej (wg tabeli przyłączeniowym (49 mm x 49 mm) dopasowanym do membrany dachowej kołnierzy str. 3), uszczelką wewnętrzną zabezpieczającą kołnierz przy- (wg tabeli kołnierzy str. 3), uszczelką wewnętrzną zabezpieczającą kołnierz łączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Wpust posiada gotowy do montażu. zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. Nie wymaga transformatora. Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 26

27 SitaTrendy Odwodnienie grawitacyjne 600 Ø 320 DN 70 7 mm DN mm DN mm DN/OD Ø 27 Ø 298 SitaTrendy z SitaFiresafe Średnica, Otwór roboczy i Numer katalogowy DN DN/OD* Otwór roboczy Nr katalogowy SitaTrendy Średnica (mm) 70 7 F ø 300 F F *DN/OD = Średnica zewnętrzna (mm) Materiał: Blacha ocynkowana SitaFiresafe z SitaTrendy, w średnicach DN 70, DN 100 i DN 12 do zapobiegania powstawaniu i rozprzestrzenianiu się ognia od dołu w małych i średnich wpustach wg DIN 18234, część 3 i 4. Z kołnierzem klejowym wg GET i normy PN EN 123. Do odwodnienia grawitacyjnego. Blacha wzmacniająca i obudowa z taśmowo ocynkowanej stali. Rura przyłączeniowa dolna z polipropylenu wraz z opaską ognioochronną. Element dostarczany gotowy do montażu. 27

28 SitaTrendy Odwodnienie grawitacyjne mm 49 Ø mm mm Y Ø 132 Ø 320 SitaTrendy element nadbudowy Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację Nr katalogowy (mm) od do (mm) xx xx 1 2 xx xx = numer / typ kołnierza patrz str. 3 Materiał: Poliuretan SitaTrendy element nadbudowy, z poliuretanu, ocieplany, wykonany zgodnie z PN EN 123, do przejść przez termoizolację w zakresach mm, mm i mm. Z zamontowanym dużym stałym kołnierzem przyłączeniowym (49 mm x 49 mm) dopasowanym do membrany dachowej (wg tabeli kołnierzy str. 3) oraz uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. W komplecie znajduje się dolna uszczelka wielowargowa mocująca element w misie wpustu wraz ze środkiem poślizgowym. Element dostarczany gotowy do montażu. 28

29 SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne DN 70 7 mm Ø 320 Ø 146 DN mm b DN mm a ogrzewany DN/OD Ø 20 DN mm SitaTrendy kołnierz zaciskowy, prosty Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką SitaMore ø SitaTrendy *DN/OD = Średnica zewnętrzna (mm) Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN ,6 1,4 2,2 3,1 3,9 4,7, 6,6 7,6 8,6 9, 10,4 11,3 90 0,4 1,3 2,1 3,3 4,, 6, 7,3 8,0 8,6 9, ,6 1, 2,3 3,3 4,3,2 6,1 7,3 8, 9,4 10,3 11,0 11,7 12 0,7 1,6 2,4 3,3 4,2,1,9 7,3 8,7 10,1 11,4 12,7 14,0 Materiał: Poliuretan SitaTrendy kołnierz zaciskowy, wpust prosty, z poliuretanu, ocieplany, wykonany zgodnie z GET i PN EN 123, w średnicach DN 70, DN 90, DN 100 i DN 12. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Element dostarczany gotowy do montażu. SitaTrendy kołnierz zaciskowy, wpust prosty, ogrzewany, z poliuretanu, ocieplany, wykonany zgodnie z GET i PN EN 123, w średnicach DN 70, DN 90, DN 100 i DN 12. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. (Nie wymaga transformatora). Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 29

30 SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne DN 70 7 mm Ø 320 Ø 20 Ø 146 DN mm a DN/OD DN mm Krócieć odpływowy wpustu o pochyleniu 3 b ogrzewany SitaTrendy kołnierz zaciskowy, skośny Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a b Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) (mm) bez grzałki z grzałką x ** x *DN/OD = Średnica zewnętrzna (mm) ** Z redukcją DN 100 na DN 12 Przy przedłużaniu króćca wpustu w warstwie termoizolacji zalecane dodatkowe zabezpieczenie połaczenia opaską zaciskową Wydajność wg PN EN 123 w l/s Wysokość lustra wody (mm) DN , 1,1 1,6 2,6 3, 4,,4 6, 7, 8, 9, 10,8 12, , 1,2 1,8 2,7 3,6 4,6,6 6,7 7,8 9,0 10,2 11,9 13, 12 0,6 1, 2,4 3,1 3,8 4,8,7 6,8 7,9 9, 11,0 12,4 13,8 Materiał: Poliuretan SitaTrendy kołnierz zaciskowy, wpust skośny, z poliuretanu, ocieplany, wykonany zgodnie z GET i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć odpływowy wpustu o pochyleniu 3. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Element dostarczany gotowy do montażu. SitaTrendy kołnierz zaciskowy, wpust skośny, ogrzewany, z poliuretanu, ocieplany, wykonany zgodnie z GET i PN EN 123, w średnicach DN 70, DN 100 i DN 12. Krócieć odpływowy wpustu o pochyleniu 3. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się dwie uszczelki, śruby do montażu kołnierza aluminiowego oraz koszyk żwirowy. Wpust posiada zamontowany wewnątrz korpusu samoregulujący element grzewczy (230 V) z kablem przyłączeniowym o długości 2 m. Nie wymaga transformatora. Moc elementu grzewczego 10 W. Element dostarczany gotowy do montażu. 30

31 SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne mm Ø 320 Ø mm Y mm Ø 132 SitaTrendy kołnierz zaciskowy element nadbudowy Wysokość przejść przez izolację i Numer katalogowy Y Wysokość przejść przez izolację Nr katalogowy (mm) od do (mm) SitaTrendy Materiał: Poliuretan SitaTrendy kołnierz zaciskowy element nadbudowy, z poliuretanu, ocieplany, wykonany zgodnie z GET i PN EN 123, do odwodnienia grawitacyjnego, do przejść przez izolację w zakresach wysokości mm, mm i mm. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Kołnierz górny wykonany z aluminium. W zestawie znajdują się śruby do montażu kołnierza aluminiowego, dwie uszczelki oraz uszczelka dolna wielowargowa mocująca element w misie wpustu wraz ze środkiem poślizgowym. Element dostarczany gotowy do montażu. 31

32 SitaTrendy SitaTrendy kołnierz zaciskowy Odwodnienie grawitacyjne ø SitaMore element spiętrzający Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Nr katalogowy od do (mm) Wydajność wg PN EN 123 w l/s SitaTrendy I SitaTrendy kołnierz zaciskowy z SitaMore element spiętrzający Rodzaj Wysokość lustra wody (mm) DN wpustu skośny 1,2 2,2 3,1 4,6 6,0 7, 8,9 10, 12,0 12,6 13,1 13,6 14,0 prosty 1,2 2,1 2,9 4,4,8 7,3 8,8 10, 12,1 12,4 12,6 13,1 13, 90 prosty 1,2 2,3 3,3 4,9 6,4 7,9 9,4 11,2 13,0 14,8 16,6 18,8 20, skośny 1,2 2,3 3,3 4,7 6,0 7, 9,0 10, 11,9 14, 17,0 19,9 22,8 prosty 1,2 2,3 3,3 4,7 6,1 7,8 9,4 11,4 13,3 1,2 17,0 19,6 22,2 12 prosty 1,2 2,2 3,2 4,6 6,0 7, 9,0 10,7 12,4 14,3 16,2 18, 20,8 Materiał: Poliamid SitaMore element spiętrzający, z poliamidu, do wpustów dachowych i elementów nadbudowy serii Trendy (z kołnierzem stałym jak i kołnierzem zaciskowym), do odwodnienia awaryjnego z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach, które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie 2 10 mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 32

33 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy 1322 SitaMore opaska grzewcza Zasilanie i Numer katalogowy Zasilanie Nr katalogowy 230 V (ca.10 Wat) SitaTrendy SitaMore opaska grzewcza, do ogrzewania wpustów dachowych i rur, posiada samoregulujący element grzewczy PTC o mocy od 10 do 13 W przy temperaturze od + C do -20 C i zasilaniu 230 V. Opaska grzewcza posiada kabel przyłączeniowy o długości 2 m. Nie wymaga stosowania transformatora. Element dostarczany gotowy do montażu. 33

34 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy 16 8,0 99,0 ø 116 ø 240 SitaMore kratka tarasowa Model i Numer katalogowy Do Modelu Nr katalogowy SitaStandard/ SitaTrendy Material: Aluminium SitaMore kratka tarasowa, z aluminium, do wpustów SitaStandard i SitaStandard element nadbudowy. Składa się z pierścienia dolnego, środkowego o regulacji (w zakresie mm) oraz przekręcanej kratki górnej z wyżłobieniami dostosowanymi do połączenia pionowego rur w średnicach DN 0 i DN 70. Element dostarczany gotowy do montażu. 34

35 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy 600 1,2 Ø SitaMore blacha wzmacniająca Model i Numer katalogowy Do Modelu Nr katalogowy SitaStandard/ SitaTrendy/ SitaTrendy kołnierz zaciskowy SitaTrendy Material: Stal ocynkowana taśmowo SitaMore blacha wzmacniająca, wykonana zgodnie z DIN z taśmowo ocynkowanej stali. Grubość 1,2 mm, do wzmocnienia małych przejść dachowych w dachach z pokryciem z blachy trapezowej. Element dostarczany gotowy do montażu. 3

36 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy DN/OD DN/OD SitaAttika rury Pozostałe akcesoria znajdą Państwo w katalogu Odwodnienie przez Attykę. Średnica, Wymiar, Waga i Numer katalogowy Średnica Długość Grubość Waga Numer katalogowy DN/OD* (mm)** (mm) (kg) 0/0 00 1,0 0, / ,0 1, /7 00 1,0 1, / ,0 1, / ,0 3, / ,0, / ,0 9, / ,0 1, / ,0 2, / ,0, / ,0 8, / ,0 14, / ,0 1, / ,0 3, / ,2 2, / ,2, *DN/OD = Średnica zewnętrzna (mm) **Inne długości na zapytanie Materiał: Stal szlachetna, Numer materiału SitaAttika rury, wykonane ze stali szlachetnej zgodnie z PN EN Do połączenia kielichowego z mufą, z uszczelką z EPDM, z końcówką sfazowaną o 20 dla uproszczenia połączenia z mufą. Rury i kształtki mają gładką powierzchnię o srebrno-matowym kolorze. Elementy dostarczane gotowe do montażu. 36

37 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy A ø B ø C D Korpus izolacyjny Wymiary i Numer katalogowy Dla serii A B C D Nr katalogowy mm (mm) (mm) (mm) (mm) SitaStandard prosty do DN E SitaTrendy SitaTrendy kołnierz zaciskowy prosty E SitaTrendy Material: Ekstrudowany Polistyren (XPS) Sita korpus izolacyjny dla wpustów dachowych SitaStandard lub SitaTrendy/SitaTrendy kołnierz zaciskowy, wykonany z ekstrudowanego polistyrenu (XPS) WLG 037, o wymiarach 00 x 00 x 220 mm, odporność ogniowa E/B1 (trudnopalny), zgodny z normą DIN Zapewnia izolację termiczną oraz szybki montaż wpustu. Elementy dostarczane gotowe do montażu. 37

38 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy d1 d2 A C B Korpus izolacyjny dla elementu nadbudowy Wymiary i Numer katalogowy Dla serii A B C d1 d2 Nr katalogowy (mm) (mm) (mm) (mm) (mm) SitaStandard SitaTrendy Materiał: Poliuretan SitaStandard korpus izolacyjny dla elementu nadbudowy, z poliuretanu, do szybkiego montażu klejonego z paroizolacją, bez konieczności mechanicznego mocowania z elementem nadbudowy, mocowanie elementu nadbudowy z korpusem za pomocą pianki montażowej, współczynnik przewodnictwa cieplnego λ = 0,02 W / m K, wytrzymałość na ściskanie 200kPa, gęstość objętościowa ca. 0 kg/m3, element pomocniczy w miejscach przejścia przez termoizolację służący do unikania mostków cieplnych. Elementy dostarczane gotowe do montażu. SitaTrendy korpus izolacyjny dla elementu nadbudowy, z poliuretanu, do szybkiego montażu klejonego z paroizolacją, bez konieczności mechanicznego mocowania z elementem nadbudowy, mocowanie elementu nadbudowy z korpusem za pomocą pianki montażowej, współczynnik przewodnictwa cieplnego λ = 0,02 W / m K, wytrzymałość na ściskanie 200kPa, gęstość objętościowa ca. 0 kg/m3, element pomocniczy w miejscach przejścia przez termoizolację służący do unikania mostków cieplnych. Elementy dostarczane gotowe do montażu. 38

39 Akcesoria SitaStandard i SitaTrendy SitaTrendy kołnierz zaciskowy Ø SitaMore koszyk żwirowy Allround SitaMore koszyk żwirowy Allround, wykonany z poliamidu, do wpustów dachowych o średnicach odpływu od 60 do 200 mm. Obrotowa regulacja usadowienia nóżek umożliwia montaż koszyka żwirowego w każdym wpuście dachowym. Elementy dostarczane gotowe do montażu. Wysokość Średnica Nr katalogowy od do (mm) od do (mm) E SitaTrendy A C D B Sita koszyk żwirowy Model i Numer katalogowy Do modelu A B C D Nr katalogowy (mm) (mm) (mm) (mm) SitaStandard E SitaTrendy SitaTrendy kołnierz zaciskowy E

40 SitaMulti Niepalny Z kołnierzem zaciskowym wg DIN 1819 Wysoka wydajność Średnica do DN 10 Możliwy montaż jednoczęściowy z SitaMulti DN 80 i DN 100 lub dwuczęściowy Zastosowanie - Do odwodnienia zasadniczego i awaryjnego wg PN EN i DIN , oraz do ochrony przeciwpożarowej dachów użytkowych i nieużytkowych wg DIN Materiał - Żeliwo EN-GJL 200 wg PN EN 161 Kolor Powierzchnia - - Szary Gładka Właściwości - Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Niepalny, klasa odporności ogniowej A1 Bardzo trwały Cichy Duża misa wlotowa Również do odwodnienia awaryjnego Uniwersalny do każdej membrany dachowej Dostępny wraz z korpusem izolacyjnym 40

41 SitaMulti Zabudowa A: Wpust żeliwny SitaMulti z korpusem izolacyjnym i skrzynią do dachu zielonego w dachu odwróconym SitaGreen skrzynia dachowa 7 SitaMulti wpust dachowy 8 Opaska żwirowa 1 2 Podkonstrukcja Warstwa spadkowa 4 Termoizolacja Warstwa ochronna 9 10 SitaMulti korpus izolacyjny Typ A SitaMulti pierścień regulujący do korpusu Typ A 3 Hydroizolacja 11 Warstwa zielona SitaMulti Zabudowa B: Wpust żeliwny SitaMulti z elementem nadbudowy w dachu niewentylowanym (dach ciepły/tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaMore blacha wzmacniająca SitaMulti koszyk żwirowy SitaMulti element nadbudowy SitaMulti wpust dachowy Rury żeliwne 41

42 SitaMulti Odwodnienie grawitacyjne Zabudowa C: Wpust żeliwny SitaMulti, z elementem nadbudowy, kratą nasadową i korpusem izolacyjnym na dachu/tarasie z okładziną z płyt tarasowych SitaMulti krata nasadowa z elementem nadbudowy 1 2 Podkonstrukcja Paroizolacja SitaMulti pierścień regulujący Typ A SitaMulti element nadbudowy SitaMulti wpust dachowy Rury żeliwne 3 Termoizolacja 6 SitaMulti korpus izolacyjny 11 Warstwa ochronna 4 Hydroizolacja Typ A 12 Płyty tarasowe 42

43 SitaMulti Odwodnienie grawitacyjne Ø 360 Ø 189 Ø 128 DN mm DN mm a 400 DN mm DN/OD Ø 160 Ø 220 DN mm SitaMulti, prosty Średnica, Wymiar, Otwór roboczy i Numer katalogowy Średnica a Otwór roboczy Nr katalogowy DN DN/OD* (mm) (mm) ø *DN/OD = Średnica zewnętrzna (mm) Wydajność wg PN EN 123 w l/s SitaMulti Wysokość lustra wody (mm) DN , 1,4 2,2 3,3 4,4,6 6,7 8,0 9,3 10,7 12,0 13,4 14, ,8 1,8 2,7 4,1,4 6,6 7,7 8,9 10,1 11,3 12, 13,9 1,2 12 0, 1,4 2,2 3,3 4,4,6 6,8 7,9 9,0 10,4 11,8 13,2 14, 10 0, 1,1 1,7 2,8 3,9,1 6,2 7, 8,7 10,2 11,6 13,1 14,6 Materiał: Żeliwo SitaMulti wpust prosty, z żeliwa EN-GJL-200, wykonany zgodnie z GET i PN EN 123, w średnicach DN 80, DN 100, DN 12 i DN 10. Do bezpośredniego połączenia z rurami SML z żeliwa do odwodnienia grawitacyjnego. Z otworami do montażu w podkonstrukcji. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz mocowany na dwóch uszczelkach za pomocą sześciu gwintowanych śrub m 12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 43

44 SitaMulti Odwodnienie grawitacyjne SitaMulti element nadbudowy 220 Wysokość przejść przez izolację i Numer katalogowy Wysokość przejść przez izolację Nr katalogowy od do (mm) Materiał: Żeliwo SitaMulti element nadbudowy, z żeliwa EN-GJL-200, wykonany zgodnie z GET i PN EN 123. Do przejść przez izolację w zakresie mm. Z otworami do montażu w podkonstrukcji. Z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz mocowany na dwóch uszczelkach za pomocą sześciu gwintowanych śrub m 12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie dolna uszczelka wielowargowa. Element dostarczany gotowy do montażu. 44

45 SitaMulti Odwodnienie grawitacyjne 200 Ø Ø 184 SitaMulti krata nasadowa Wysokość i Numer katalogowy Wysokość Nr katalogowy od do (mm) Materiał: Żeliwo SitaMulti SitaMulti krata nasadowa, z żeliwa EN-GJS-00-7 wykonana wg GET i PN EN 123. Składa się z pierścienia dolnego, górnego z wyżłobieniami do regulacji wysokości w zakresie mm oraz przykręcanej kraty górnej. Element dostarczany gotowy do montażu. 4

46 SitaMulti Odwodnienie grawitacyjne SitaMulti element nadbudowy kraty Wysokość i Numer katalogowy liczba Wysokość Nr katalogowy od do (mm) E Materiał: Żeliwo SitaMulti element nadbudowy kraty, z żeliwa EN-GJS-00-7, do dodatkowego podwyższania wysokości kraty nasadowej SitaMulti. Element dostarczany gotowy do montażu. 46

47 SitaMulti Odwodnienie grawitacyjne Ø Ø 167 SitaMore element spiętrzający Regulacja wysokości spiętrzenia i Numer katalogowy Wysokość Numer katalogowy od do (mm) * Wydajność wg PN EN 123 w l/s * Przy spiętrzeniu na poziomie 3 0 mm potrzebny jest krótszy zestaw śrub dla wpustu lub elementu nadbudowy. SitaMulti z SitaMore element spiętrzający Wysokość lustra wody (mm) DN , 1,6 2,6 4,0,4 7,1 8,7 10,6 12, 14,7 16,8 17,6 18, ,9 2,2 3,4 4,9 6,4 8,1 9,8 12,1 14,3 16,9 19,4 23,3 27,2 12 1,0 2,3 3,,0 6,4 8,3 10,2 12,4 14, 17,1 19,7 2,9 32,1 10 0,6 1,9 3,2 4,6,9 7,7 9, 11,6 13,7 16, 19,3 26,4 33,4 SitaMulti Materiał: Poliamid SitaMore element spiętrzający, z poliamidu, do wpustów dachowych i elementów nadbudowy serii SitaMulti (z kołnierzem stałym jak i kołnierzem zaciskowym), do odwodnienia awaryjnego z uszczelką wielowargową uszczelniającą element w misie wpustu lub otworze elementu nadbudowy. Element spiętrzający posiada trzy regulowane ocynkowane nóżki na gumowych podkładkach, które umożliwiają bezstopniową regulację wysokości spiętrzenia wody na dachu w zakresie 2 10 mm. Przykrywa górna elementu spiętrzającego przykręcana do korpusu (zdejmowana). Element dostarczany gotowy do montażu. 47

48 SitaMulti Odwodnienie grawitacyjne SitaMulti korpus izolacyjny Typ A Wysokość i Numer katalogowy Wysokość (mm) Numer katalogowy 120 E Materiał: Szkło piankowe SitaMulti korpus izolacyjny Typ A, ze szkła piankowego WLG 040. Do izolacji wpustów SitaMulti w podkonstrukcji betonowej. Wysokość 120 mm. Element dostarczany gotowy do montażu. 48

49 SitaMulti Odwodnienie grawitacyjne SitaMulti pierścień regulujący do korpusu izolacyjnego Typ A Wysokość i Numer katalogowy Wysokość (mm) Numer katalogowy 40 E E Materiał: Szkło piankowe SitaMulti SitaMulti pierścień regulujący do korpusu izolacyjnego Typ A, wykonany ze szkła pianowego, WLG 040, wysoki na 40 mm lub 60 mm. Do ocieplania i bezpośredniego betonowania wpustu do wysokości 120 mm. Element dostarczany gotowy do montażu. 49

50 SitaMulti Odwodnienie grawitacyjne SitaMulti korpus izolacyjny Typ B Wysokość i Numer katalogowy Wysokość (mm) Numer katalogowy 120 E Materiał: Szkło pianowe SitaMulti korpus izolacyjny Typ B, wykonany ze szkła piankowego, WLG 040. Do izolacji termicznej elementów nadbudowy oraz wpustów SitaMulti DN 100 w połączeniu z płytą główną SitaMulti wysokiej na 120 mm. Element dostarczany gotowy do montażu. 0

51 1322 SitaMulti Odwodnienie grawitacyjne 600 1,2 Ø SitaMore blacha wzmacniająca SitaMore blacha wzmacniająca, wykonana zgodnie z DIN z taśmowo ocynkowanej stali. Grubość 1,2 mm, do wzmocnienia małych przejść dachowych w dachach z pokryciem z blachy trapezowej. Element dostarczany gotowy do montażu. Model i Numer katalogowy Do modelu Numer katalogowy SitaMulti SitaMulti SitaMore opaska grzewcza SitaMore opaska grzewcza, do ogrzewania wpustów dachowych i rur, posiada samoregulujący element grzewczy PTC o mocy od 10 do 13 W przy temperaturze od + C do -20 C i zasilaniu 230 V. Opaska grzewcza posiada kabel przyłączeniowy o długości 2 m. Nie wymaga stosowania transformatora. Element dostarczany gotowy do montażu. Zasilanie i Numer katalogowy Zasilanie Numer katalogowy 230 V (ok. 10 Wat)

52 Akcesoria do SitaMulti Odwodnienie grawitacyjne SitaMulti kołpak budowlany Model i Numer katalogowy SitaMulti kołpak budowlany, do zabezpieczania misy wpustu SitaMulti podczas prac montażowych na budowie. Do modelu Numer katalogowy SitaMulti E SitaGreen skrzynia dachowa niska SitaGreen skrzynia dachowa niska, do dachu zielonego, z poliuretanu, ze Wysokość, Wymiar, Numer katalogowy zdejmowaną kratą górną z ogniowo ocynkowanej stali, oczka kraty o wymia- Wysokość Wymiar rach 9 x 32 mm. Z czterema bezstopniowo regulowanymi nóżkami do regulacji (mm) (mm) wysokości w zakresie mm. Klasa obciążenia L1. Element dostarczany x 400 gotowy do montażu. 2 Numer katalogowy
