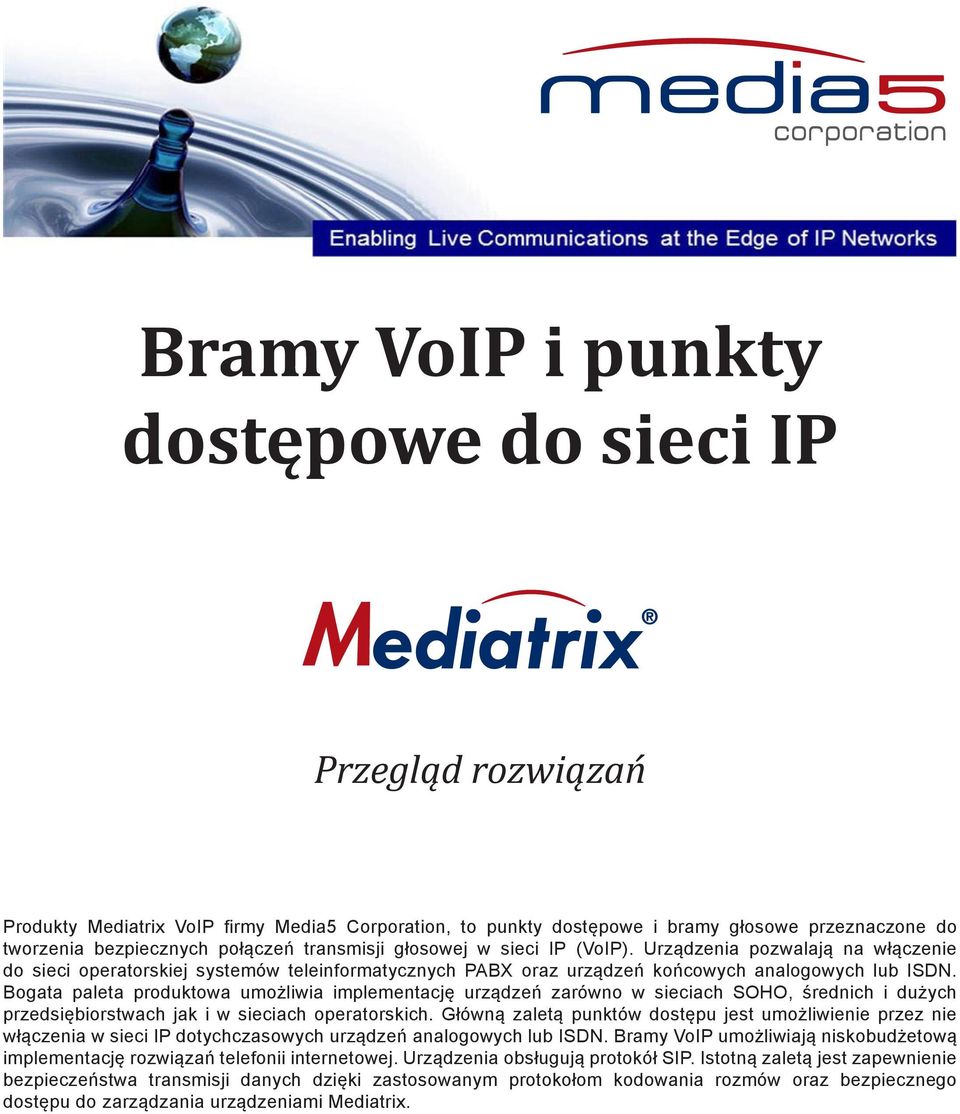

1 Bramy VoIP i punkty dostępowe do sieci IP Przegląd rozwiązań Produkty Mediatrix VoIP firmy Media5 Corporation, to punkty dostępowe i bramy głosowe przeznaczone do tworzenia bezpiecznych połączeń transmisji głosowej w sieci IP (VoIP). Urządzenia pozwalają na włączenie do sieci operatorskiej systemów teleinformatycznych PABX oraz urządzeń końcowych analogowych lub ISDN. Bogata paleta produktowa umożliwia implementację urządzeń zarówno w sieciach SOHO, średnich i dużych przedsiębiorstwach jak i w sieciach operatorskich. Główną zaletą punktów dostępu jest umożliwienie przez nie włączenia w sieci IP dotychczasowych urządzeń analogowych lub ISDN. Bramy VoIP umożliwiają niskobudżetową implementację rozwiązań telefonii internetowej. Urządzenia obsługują protokół SIP. Istotną zaletą jest zapewnienie bezpieczeństwa transmisji danych dzięki zastosowanym protokołom kodowania rozmów oraz bezpiecznego dostępu do zarządzania urządzeniami Mediatrix.

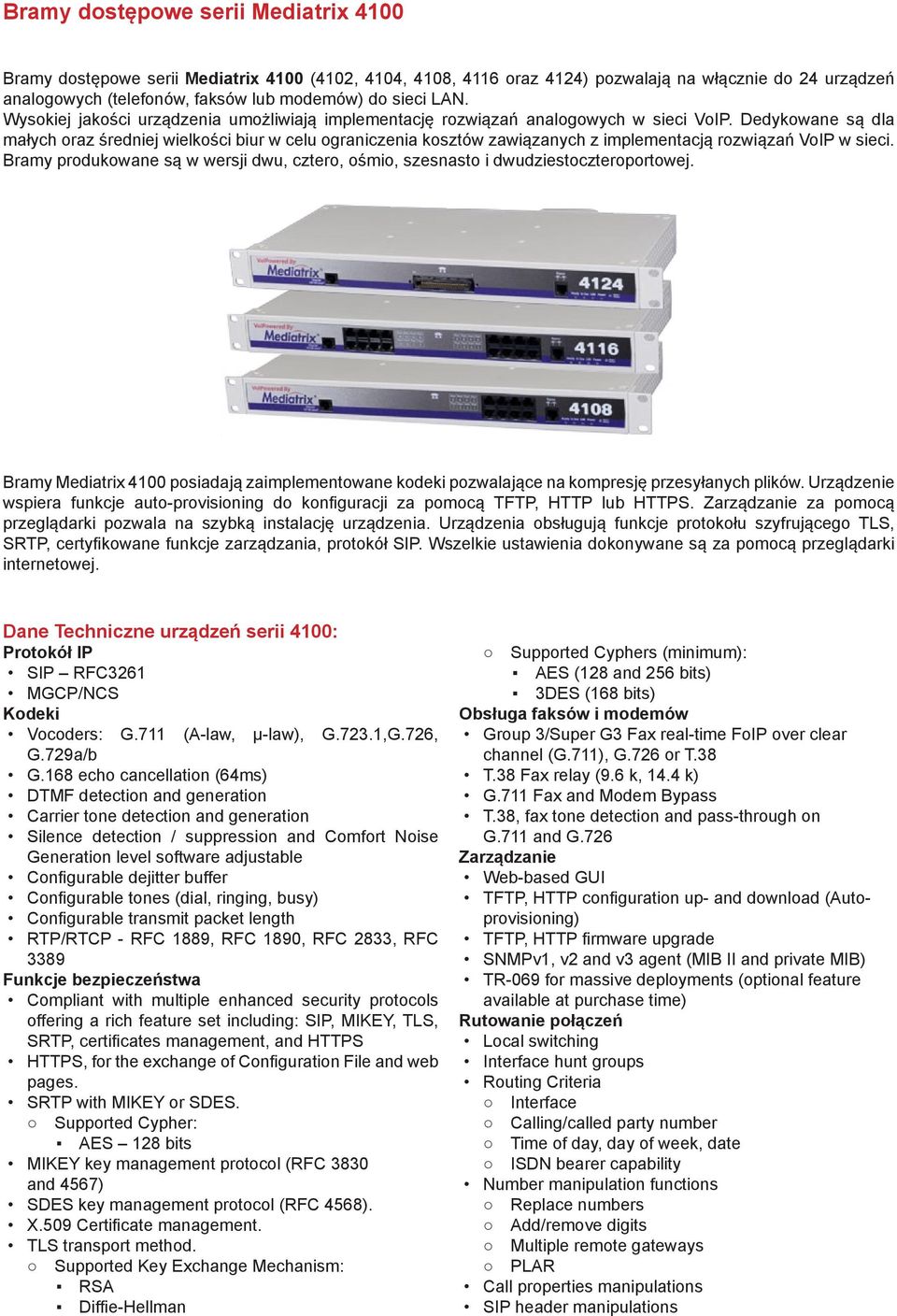

2 Bramy dostępowe serii Mediatrix 4100 Bramy dostępowe serii Mediatrix 4100 (4102, 4104, 4108, 4116 oraz 4124) pozwalają na włącznie do 24 urządzeń analogowych (telefonów, faksów lub modemów) do sieci LAN. Wysokiej jakości urządzenia umożliwiają implementację rozwiązań analogowych w sieci VoIP. Dedykowane są dla małych oraz średniej wielkości biur w celu ograniczenia kosztów zawiązanych z implementacją rozwiązań VoIP w sieci. Bramy produkowane są w wersji dwu, cztero, ośmio, szesnasto i dwudziestoczteroportowej. Bramy Mediatrix 4100 posiadają zaimplementowane kodeki pozwalające na kompresję przesyłanych plików. Urządzenie wspiera funkcje auto-provisioning do konfiguracji za pomocą TFTP, HTTP lub HTTPS. Zarządzanie za pomocą przeglądarki pozwala na szybką instalację urządzenia. Urządzenia obsługują funkcje protokołu szyfrującego TLS, SRTP, certyfikowane funkcje zarządzania, protokół SIP. Wszelkie ustawienia dokonywane są za pomocą przeglądarki internetowej. Dane Techniczne urządzeń serii 4100: Protokół IP SIP RFC3261 MGCP/NCS Vocoders: G.711 (A-law, μ-law), G.723.1,G.726, G.729a/b G.168 echo cancellation (64ms) DTMF detection and generation Carrier tone detection and generation Generation level software adjustable Configurable dejitter buffer Configurable tones (dial, ringing, busy) Configurable transmit packet length RTP/RTCP - RFC 1889, RFC 1890, RFC 2833, RFC 3389 Funkcje bezpieczeństwa Compliant with multiple enhanced security protocols offering a rich feature set including: SIP, MIKEY, TLS, SRTP, certificates management, and HTTPS HTTPS, for the exchange of Configuration File and web pages. SRTP with MIKEY or SDES. Supported Cypher: AES 128 bits MIKEY key management protocol (RFC 3830 and 4567) SDES key management protocol (RFC 4568). X.509 Certificate management. TLS transport method. Supported Key Exchange Mechanism: RSA Diffie-Hellman Supported Cyphers (minimum): AES (128 and 256 bits) 3DES (168 bits) Obsługa faksów i modemów Group 3/Super G3 Fax real-time FoIP over clear channel (G.711), G.726 or T.38 T.38 Fax relay (9.6 k, 14.4 k) G.711 Fax and Modem Bypass T.38, fax tone detection and pass-through on G.711 Zarządzanie Web-based GUI TFTP, HTTP configuration up- and download (Autoprovisioning) TFTP, HTTP firmware upgrade SNMPv1, v2 and v3 agent (MIB II and private MIB) TR-069 for massive deployments (optional feature available at purchase time) Rutowanie połączeń Local switching Interface hunt groups Routing Criteria Interface Calling/called party number Time of day, day of week, date ISDN bearer capability Number manipulation functions Replace numbers Add/remove digits Multiple remote gateways PLAR Call properties manipulations SIP header manipulations

3 Interfejs WAN 1 x 10/100 Base T Ethernet RJ-45 connector Interfejsy analogowe Mediatrix 4124: 1 x RJ-21X TELCO 25 pairs connector, analog phone/fax (FXS) interface. Mediatrix 4116: 16 x RJ-11 connectors, analog phone/ fax (FXS) interfaces. Mediatrix 4108: 8 x RJ-11 connectors, analog phone/ fax (FXS) interfaces. Mediatrix 4104: 4 x RJ-11 connectors, analog phone/ fax (FXS) interfaces. Mediatrix 4102: 2 x RJ-11 connectors. TOS/DiffServ IEEE 802.1p/Q Funkcje telefoniczne Multiple SIP Proxy support via DNS SRV Call Forward / Call Transfer / Conference Call / Call Waiting support Inter-digit timer and IP dialing Echo Cancellation / Dynamic Jitter Buffer / Voice Activity Detection / Silence Suppression Message Waiting Indication, via FSK Flash hook event signaling Caller ID Generation (Name & Number) as per Bellcore DTMF or FSK CCNR / CCBS PRACK & UPDATE Multiple Virtual Gateways Analogowa brama VoIP Mediatrix 1204 Czteroportowa brama VoIP Mediatrix 1204 dedykowana jest dla małych biur i jednostek wyniesionych. Pozwala na podłączenie telefonów VoIP, aplikacji Softphone oraz aplikacji faksowych pracujących w sieci IP do 4 łączy analogowych sieci PSTN. Brama jest idealnym rozwiązaniem dla niewielkich jednostek wyniesionych. Może służyć jako backup głównych łączy IP lub jako interfejs do istniejącej struktury central PABX. Urządzenie wspiera funkcje auto-provisioning do konfiguracji za pomocą TFTP, HTTP lub HTTPS. Zarządzanie za pomocą przeglądarki pozwala na szybką instalację urządzenia. Brama obsługuje funkcje protokołu szyfrującego TLS, SRTP, certyfikowane funkcje zarządzania oraz protokół SIP. Wszelkie ustawienia dokonywane są za pomocą przeglądarki internetowej. Dane techniczne bramy Mediatrix 1204 Protokół IP SIP, RFC3261, RFC3262, RFC3263, H323 Protokół Real-Time Transport Protocol RTP/RTCP per RFC 1889 and RFC 1890, RFC 2833, RFC 3389 G.711 (a-law,u-law), G.723.1, G.726, G.729a, ab Kompensacja echa G.168 Silence Suppression transmisja ciszy Generation level software adjustable. Real-Time Transport Protocols RTP/RTCP, RFC1889, RFC1890, RFC2833, RFC3389 Network Management Protocols SNMPv3, HTTP (SIP only), TFTP, DHCP Interfejs WAN 1 10/100 Base T Ethernet RJ-45 connector Interfejs analogowy 4 RJ-11 connectors, analog line (FXO) interface ToS, DiffServ, 802.1p, 802.1Q, WFQ Real-Time Fax Group 3/Super G3 Fax real-time FoIP over clear channel (G.711), G.726 or T.38 Funkcje telefoniczne Call Forward on Busy or on No Answer / Call Transfer / 3-way Conference Call / Call Waiting / Caller ID on Call Waiting / Call on Hold H.245 and Out-of-Band DTMF H.450 basic services Dynamic De-Jitter Manager Voice Activity Detection

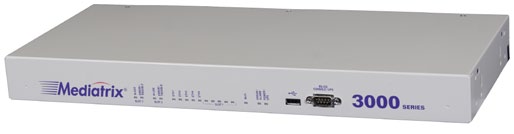

4 Bramy VoIP serii Mediatrix 3000 Bramy VoIP Mediatrix 3000, to wielofunkcyjne platformy dostępowe dedykowane do zastosowań biznesowych. Pozwalają w pełni zaspokoić potrzeby dużych i średnich przedsiębiorstw w dziedzinie dostępu do usług VoIP. Mediatrix 3000 umożliwiają podłączenie urządzeń analogowych, ISDN oraz central PABX za pomocą interfejsów a/b, S0 lub S2 do sieci IP lub mogą być używane jako bramy dostępowe do sieci PSTN. Pozwalają na wykorzystanie istniejących urządzeń do pracy w sieciach VoIP. Interfejsy do sieci publicznej pozwalają na stworzenie backupowego dostępu dla abonentów IP w przypadku awarii serwerów IP. Brama jest dedykowana do następujących zastosowań: dla przedsiębiorstw ulokowanych w kliku lokalizacjach lub jako systemy backupowe do istniejącej sieci VoIP dla firm planujących wdrożenie technologii VoIP bez konieczności wymiany aktualnie posiadanych urządzeń analogowych, w celu ograniczenia wydatków na wdrożenie nowej technologii dla klientów pragnących zaimplementować bezpieczną transmisję danych i głosu w oparciu o protokoły RTP (SRTP) oraz Secure SIP. dla klientów pragnących wdrożyć technologię VoIP w sposób ewolucyjny, ograniczając jednocześnie wydatki poniesione do tej pory na inwestycje w sieciach IP. Bramy serii Mediatrix 3000 są dostępne w różnego typu konfiguracjach wraz z podstawowym pakietem systemowym Basic Digital Gateway. Service Provider Urządzenia klienta Telefon analogowy Modem Fax Access Network WAN FXS BRA Telefon ISDN PSTN FXO LAN PRA IP Switch Lokalny operator Telefon IP Soft Phone

5 Modele systemu Mediatrix 3000 Mediatrix 3208 / FXO Karta 6 FXO + 2 FXS 1 lub 2 karty do 16 rozmów równocześnie Mediatrix 3308 / 3316 FXS 7 FXO + 1 FXS 1 lub 2 karty do 16 rozmów równocześnie Mediatrix 3404 / BRI 5 ISDN BRI konfigurowalne jako linie miejskie lub abonenckie 1 lub 2 karty BRI 8 lub 16 rozmów równocześnie Konfigurowalne porty połączeń punkt punkt lub punkt - wielopunkt bypass connection w przypadku awarii urządzenia opcjonalne dublowane zasilanie Mediatrix 3531 / 3532 PRI T1 23 lub 46 rozmów równocześnie 1 lub 2 ISDN PRI NT/TE konfigurowalne jako linie miejskie lub abonenckie Mediatrix 3621 / 3631 / 3632 PRI E1 15, 30 lub 60 rozmów równocześnie 1 lub 2 ISDN PRI NT/TE konfigurowalne jako linie miejskie lub abonenckie Mediatrix xT1/E1 PRI karty konfigurowalne jako linie miejskie lub abonenckie NT lub TE 7 FXS ports + 1 Bypass port card do 37 rozmów równocześnie Mediatrix x 6 FXO + 2 FXS 1xT1/E1 konfigurowalne jako linie miejskie lub abonenckie NT lub TE do 38 rozmów równocześnie Mediatrix xT1/E1 PRI konfigurowalne jako linie miejskie lub abonenckie NT lub TE bypass ISDN BRI konfigurowalne jako linie miejskie lub abonenckie NT lub TE do 38 rozmów równocześnie Mediatrix FXS + 1 Bypass port card bypass ISDN BRI konfigurowalne jako linie miejskie lub abonenckie NT lub TE do 15 rozmów równocześnie Mediatrix FXO + 2 FXS bypass ISDN BRI konfigurowalne jako linie miejskie lub abonenckie NT or TE do 15 rozmów równocześnie Dane techniczne Vocoders: G.711 (A-law,?-law), G.723.1, G.726, G.729a/b G.168 echo cancellation DTMF detection and generation Carrier tone detection and generation Generation level software adjustable Configurable dejitter buffer Configurable transmit packet length RTP/RTCP - RFC 1889, RFC 1890, RFC 2833, RFC 3389 Systemy zabezpieczeń HTTPS, for the exchange of Configuration File and web pages. SRTP with MIKEY or SDES. Supported Cypher AES 128 bits MIKEY key management protocol (RFC 3830 and 4567). SDES key management protocol (RFC 4568). X.509 Certificate management. TLS transport method. Supported Key Exchange Mechanism: RSA Diffie-Hellman Supported Cyphers (minimum): AES (128 and 256 bits) 3DES (168 bits) Obsługa faksów i modemów Fax over IP T.38 Fax relay (9.6 k, 14.4 k) G.711 Fax and Modem Bypass Clear channel (G.711) or T.38 Protokoły IP SIP Multiple SIP Proxy support via DNS SRV Zarządzanie SNMPv3, HTTP, FTP, TFTP, HTTPS Auto-provisioning for VoIP parameters Automatic firmware download User-friendly web Pages for VoIP Parameters TR-069 for massive deployments (optional feature available at purchase time) Sygnalizacja ISDN Euro ISDN EDSS-1 / ETSI PRI/NET5 ETS (ISDN PRI UNI) ETS (ITU-T I.430) ETS (ITU-T Q.921)

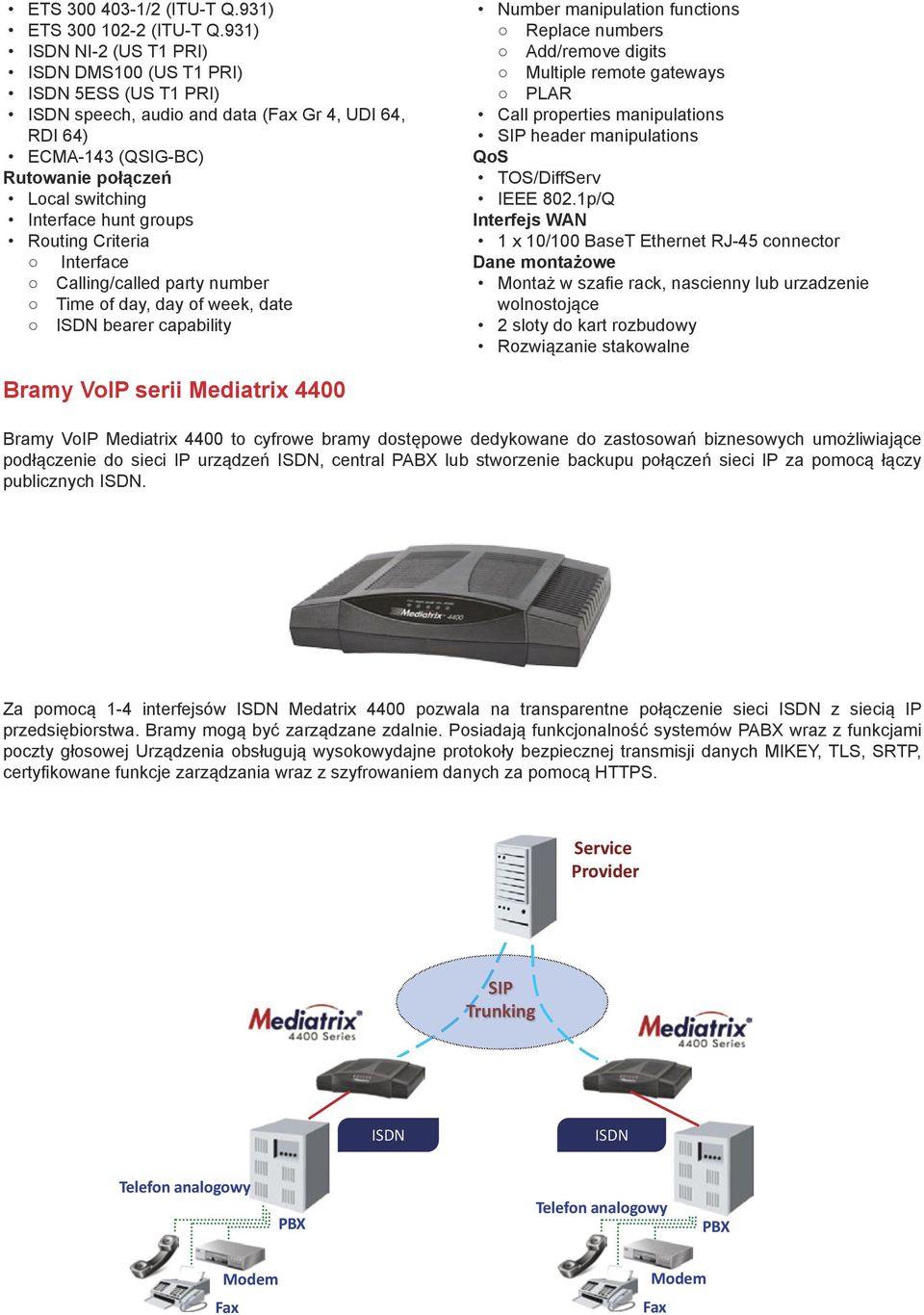

6 ETS /2 (ITU-T Q.931) ETS (ITU-T Q.931) ISDN NI-2 (US T1 PRI) ISDN DMS100 (US T1 PRI) ISDN 5ESS (US T1 PRI) ISDN speech, audio and data (Fax Gr 4, UDI 64, RDI 64) ECMA-143 (QSIG-BC) Rutowanie połączeń Local switching Interface hunt groups Routing Criteria Interface Calling/called party number Time of day, day of week, date ISDN bearer capability Number manipulation functions Replace numbers Add/remove digits Multiple remote gateways PLAR Call properties manipulations SIP header manipulations TOS/DiffServ IEEE 802.1p/Q Interfejs WAN 1 x 10/100 BaseT Ethernet RJ-45 connector Dane montażowe Montaż w szafie rack, nascienny lub urzadzenie wolnostojące 2 sloty do kart rozbudowy Rozwiązanie stakowalne Bramy VoIP serii Mediatrix 4400 Bramy VoIP Mediatrix 4400 to cyfrowe bramy dostępowe dedykowane do zastosowań biznesowych umożliwiające podłączenie do sieci IP urządzeń ISDN, central PABX lub stworzenie backupu połączeń sieci IP za pomocą łączy publicznych ISDN. Za pomocą 1-4 interfejsów ISDN Medatrix 4400 pozwala na transparentne połączenie sieci ISDN z siecią IP przedsiębiorstwa. Bramy mogą być zarządzane zdalnie. Posiadają funkcjonalność systemów PABX wraz z funkcjami poczty głosowej Urządzenia obsługują wysokowydajne protokoły bezpiecznej transmisji danych MIKEY, TLS, SRTP, certyfikowane funkcje zarządzania wraz z szyfrowaniem danych za pomocą HTTPS. Service Provider SIP Trunking ISDN ISDN Telefon analogowy PBX Telefon analogowy PBX Modem Fax Modem Fax

7 Modele systemu Mediatrix 4400 Mediatrix łącze S0 Mediatrix łącza S0 Mediatrix łącza S0 Mediatrix 4401 Plus, 4402 Plus, 4404 Plus posiada dodatkowo: Power over Ethernet (PoE) na WAN zasilanie na portach ISDN Funkcje bram Mediatrix 4400 Bezpieczny SIP do transmisji głosu oraz pakietów mediowych Programowalna przez użytkownika funkcja przekierowania połączeń Prosta implementacja rozwiązań VoIP w istniejącej sieci Konfiguracja i zarządzanie za pomocą HTTP, SNMP, FTP oraz TFTP Obsługa połączeń faksowych po IP za pomocą protokołu T.38 Od 1 do 4 interfejsów ISDN BRI (S0) dowolnie konfigurowalnych jako linie miejskie lub abonenckie NT lub TE Obsługa do 8 rozmów jednocześnie 2 porty Ethernet Konfiguracja punkt punkt lub punkt - wielopunkt Opcjonalnie funkcja bypass connection pomiędzy portem pierwszym i drugim Dane techniczne bram Mediatrix 4400 Vocoders: G.711 (A-law, ì-law), G.723.1, G.726, G.729a/b G.168 echo cancellation DTMF detection and generation Carrier tone detection and generation Generation level software adjustable Configurable dejitter buffer Configurable tones (dial, ringing, busy) Configurable transmit packet length RTP/RTCP - RFC 1889, RFC 1890, RFC 2833, RFC 3389 System bezpieczeństwa i kodowania HTTPS, for the exchange of Configuration File and web pages. SRTP with MIKEYor SDES. Supported Cypher AES 128 bits MIKEY protocol key management (RFC 3830 and 4567). SDES key management protocol (RFC 4568) X.509 Certificate management. TLS transport method. Supported Key Exchange Mechanism: RSA Diffie-Hellman Supported Cyphers (minimum): AES (128 and 256 bits) 3DES (168 bits) Obsługa faksów i modemów Fax over IP T.38 Fax relay (9.6 k, 14.4 k) G.711 Fax and Modem Bypass Clear channel (G.711) or T.38 Protokoły IP SIP Multiple SIP Proxy support via DNS SRV Protokoły sygnalizacyjne Euro ISDN EDSS-1 / ETSI PRI/NET5 ETS (ITU-T I.430) ETS (ITU-T Q.921) ETS /2 (ITU-T Q.931) ETS (ITU-T Q.931) ETS (ITU-T Q.921) ETS (ITU-T Q.931) ETS (ITU-T Q.931) ISDN speech, audio and data (Fax Gr 4, UDI 64, RDI 64) ECMA-143 (QSIG-BC) Rutowanie połączeń Local switching Interface hunt groups Routing Criteria Interface Calling/called party number Time of day, day of week, date ISDN bearer capability Number manipulation functions Replace numbers Add/remove digits Multiple remote gateways PLAR Call properties manipulations SIP header manipulations TOS/DiffServ IEEE 802.1p/Q Zarządzanie Web-based GUI TFTP, FTP, HTTP configuration up- and download (Auto-provisioning) TFTP, FTP, HTTP firmware upgrade SNMPv1, v2 and v3 agent (MIB II and private MIB) TR-069 for massive deployments (optional feature available at purchase time) Interfejs WAN 1 x 10/100 BaseT Ethernet RJ-45 connector

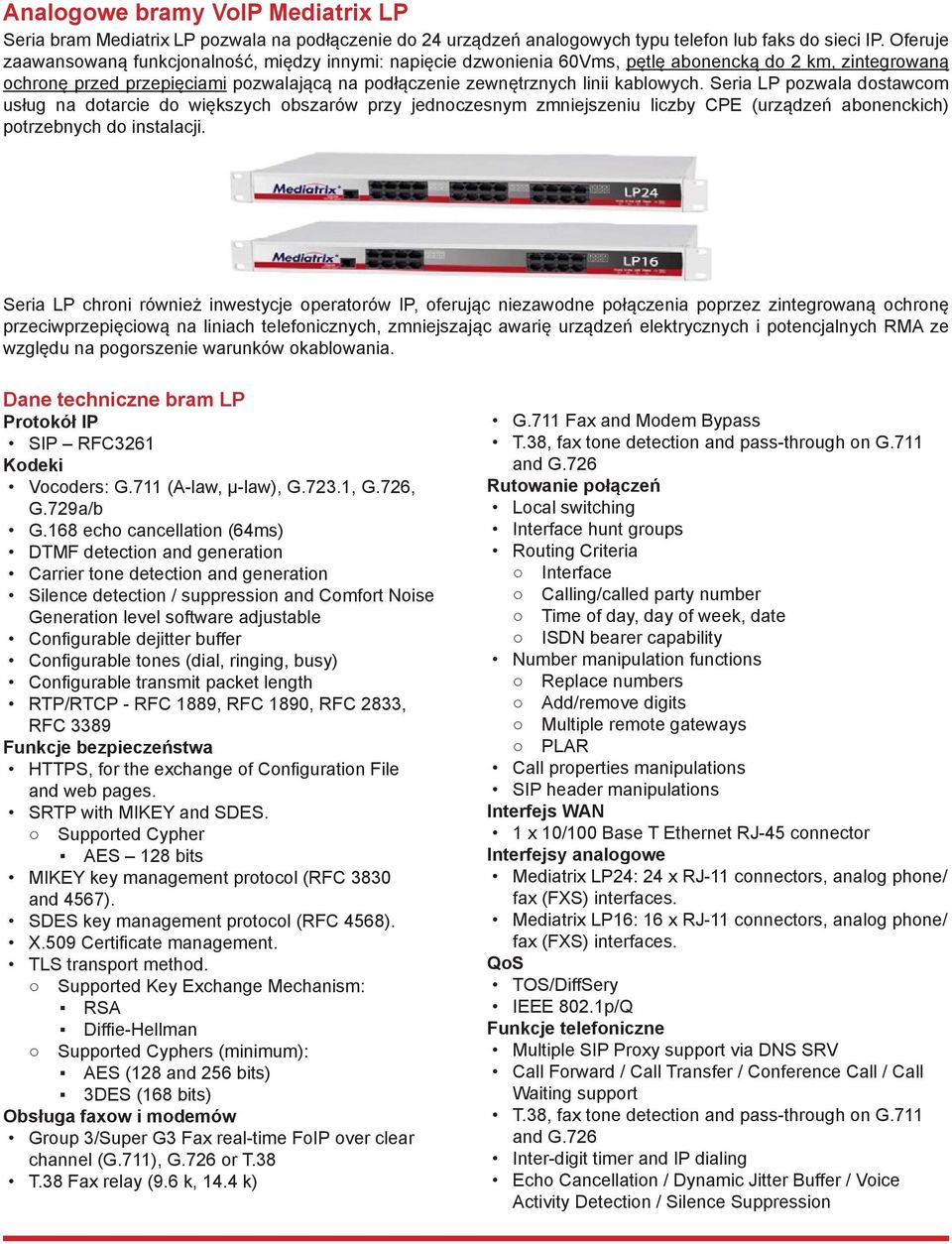

8 Analogowe bramy VoIP Mediatrix LP Seria bram Mediatrix LP pozwala na podłączenie do 24 urządzeń analogowych typu telefon lub faks do sieci IP. Oferuje zaawansowaną funkcjonalność, między innymi: napięcie dzwonienia 60Vms, pętlę abonencką do 2 km, zintegrowaną ochronę przed przepięciami pozwalającą na podłączenie zewnętrznych linii kablowych. Seria LP pozwala dostawcom usług na dotarcie do większych obszarów przy jednoczesnym zmniejszeniu liczby CPE (urządzeń abonenckich) potrzebnych do instalacji. Seria LP chroni również inwestycje operatorów IP, oferując niezawodne połączenia poprzez zintegrowaną ochronę przeciwprzepięciową na liniach telefonicznych, zmniejszając awarię urządzeń elektrycznych i potencjalnych RMA ze względu na pogorszenie warunków okablowania. Dane techniczne bram LP Protokół IP SIP RFC3261 Vocoders: G.711 (A-law, μ-law), G.723.1, G.726, G.729a/b G.168 echo cancellation (64ms) DTMF detection and generation Carrier tone detection and generation Generation level software adjustable Configurable dejitter buffer Configurable tones (dial, ringing, busy) Configurable transmit packet length RTP/RTCP - RFC 1889, RFC 1890, RFC 2833, RFC 3389 Funkcje bezpieczeństwa HTTPS, for the exchange of Configuration File and web pages. SRTP with MIKEY and SDES. Supported Cypher AES 128 bits MIKEY key management protocol (RFC 3830 and 4567). SDES key management protocol (RFC 4568). X.509 Certificate management. TLS transport method. Supported Key Exchange Mechanism: RSA Diffie-Hellman Supported Cyphers (minimum): AES (128 and 256 bits) 3DES (168 bits) Obsługa faxow i modemów Group 3/Super G3 Fax real-time FoIP over clear channel (G.711), G.726 or T.38 T.38 Fax relay (9.6 k, 14.4 k) G.711 Fax and Modem Bypass Rutowanie połączeń Local switching Interface hunt groups Routing Criteria Interface Calling/called party number Time of day, day of week, date ISDN bearer capability Number manipulation functions Replace numbers Add/remove digits Multiple remote gateways PLAR Call properties manipulations SIP header manipulations Interfejs WAN 1 x 10/100 Base T Ethernet RJ-45 connector Interfejsy analogowe Mediatrix LP24: 24 x RJ-11 connectors, analog phone/ fax (FXS) interfaces. Mediatrix LP16: 16 x RJ-11 connectors, analog phone/ fax (FXS) interfaces. TOS/DiffSery IEEE 802.1p/Q Funkcje telefoniczne Multiple SIP Proxy support via DNS SRV Call Forward / Call Transfer / Conference Call / Call Waiting support Inter-digit timer and IP dialing Echo Cancellation / Dynamic Jitter Buffer / Voice Activity Detection / Silence Suppression Dystrybutor ul. Skarbka 36, Poznań
