Sieć. Co jest niezbędne żeby zaprojektować sieć Nie każda sieć jest przygotowana do obsługi 3P(Triple Play)

Transkrypt

1 Multimedia w sieciach IT

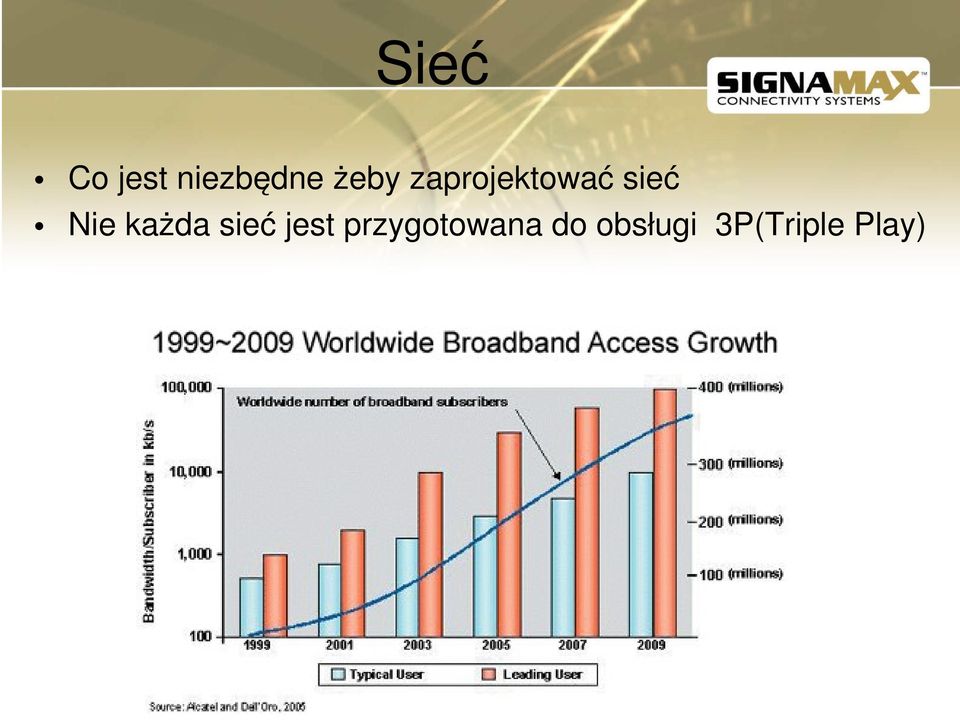

2 Sieć Co jest niezbędne żeby zaprojektować sieć Nie każda sieć jest przygotowana do obsługi 3P(Triple Play)

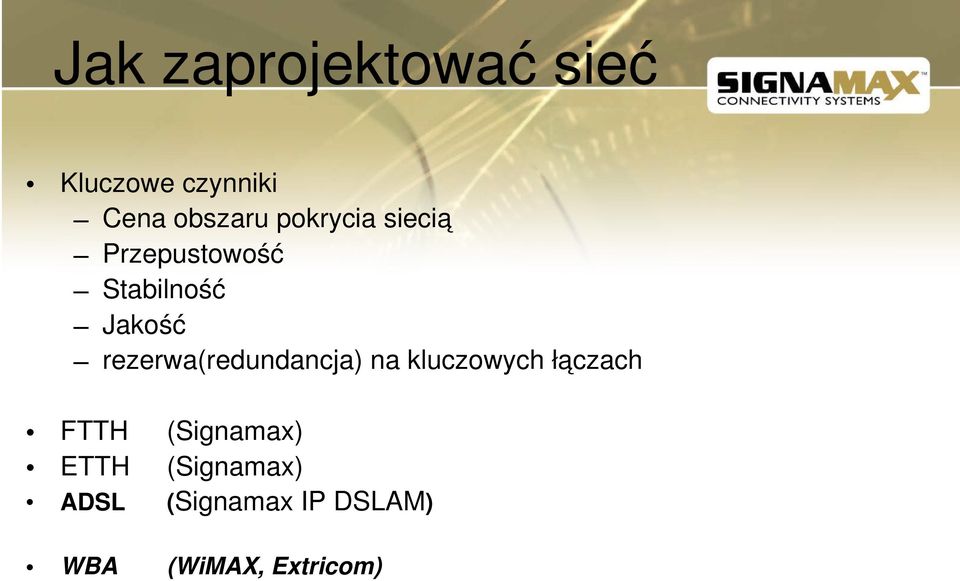

3 Jak zaprojektować sieć Kluczowe czynniki Cena obszaru pokrycia siecią Przepustowość Stabilność Jakość rezerwa(redundancja) na kluczowych łączach FTTH ETTH ADSL (Signamax) (Signamax) (Signamax IP DSLAM) WBA (WiMAX, Extricom)

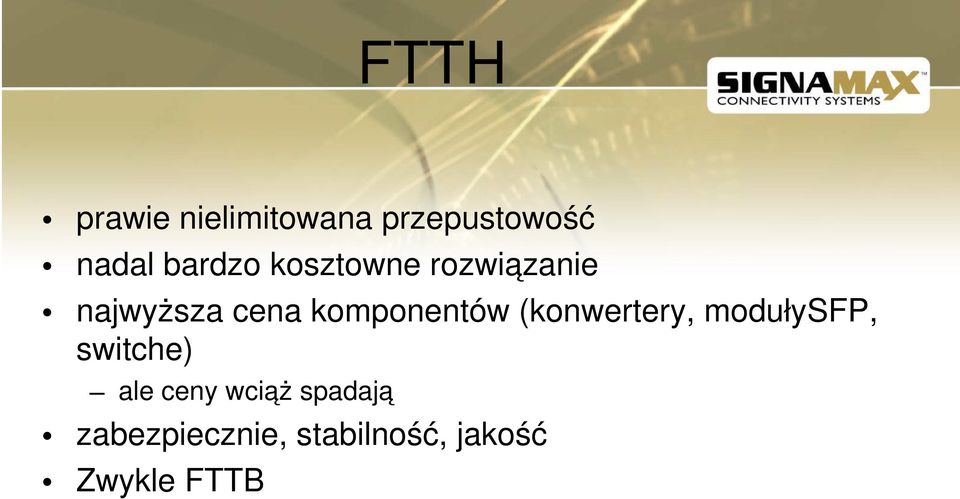

4 FTTH prawie nielimitowana przepustowość nadal bardzo kosztowne rozwiązanie najwyższa cena komponentów (konwertery, modułysfp, switche) ale ceny wciąż spadają zabezpiecznie, stabilność, jakość Zwykle FTTB

5 ETTH możliwość wykorzystania w istniejącej infrastrukturze Limitowany dystans pomiędzy urządzeniami w sieci i PC tami do 100m tańsze rozwiązanie Najbardziej popularne rozwiązanie to światłowodowy gigabitowy rdzeń sieci i rozprowadzenie do klientów tzw. ostatnia mila miedziowym kablem (skrętką).

6 Rozwiązania VoIP z zastosowaniem urządzeń SIGNAMAX

7 VoIP Transmituje głos w sieci IP Sygnał jest cyfrowy, kompresowany i konwertowany na pakiety IP Podstawowe parametry: jakość głosu: Transmisja IP jest w Best effort. Dla gwarantowanej jakości tych funkcji używane jest: tłumienie echa, priorytetyzacja pakietów interoperacyjność niezbędna do standaryzacji H.323, SIP bezpieczeństwo zapewnione dzięki szyfrowaniu danych (Secure Sockets Layer) I tunelowaniu (L2TP) współpraca z PSTN (Public Switched Telephony Network) potrzebne do współpracy z analogowymi telefonami (sprzęt) bramki VoIP

8 Session Initiation Protocol SIP (Session Initiation Protocol) jest protokołem w warstwie aplikacji który może tworzyć, modyfikować, i rozłączać sesje multimedialne takie jak telefonia internetowa (VOIP). SIP może być wykorzystywany w istniejących sesjach, takich jak połączenia konferencyjne. Media mogą być dodawane (i usuwane) z istniejących sesji. SIP transpanentnie wspiera wyświetlanie nazw rozmówców przekierowywanie serwisów, co wspiera mobilność użytkownikom wyświetlają się nazwy rozmówców niezeleżnie w jakiej sieci się znajduje. SIP wspiera: lokalizacje użytkownika: określa w systemie gdzie ma dojść do komunikacji; dostępność użytkownika: określa gotowość wybieranego numeru do nawiązania połączenia; możliwości użytkownika: określa jakie parametry mają być użyte w transmisji; ustawienia sesji: "połączenia", stabilizacja parametrów sesji ze strony dzwoniącego i odbierającego; zarządzanie sesją: włącza i wyłącza sesje, modyfikuje parametry sesji i wywołuje serwisy.

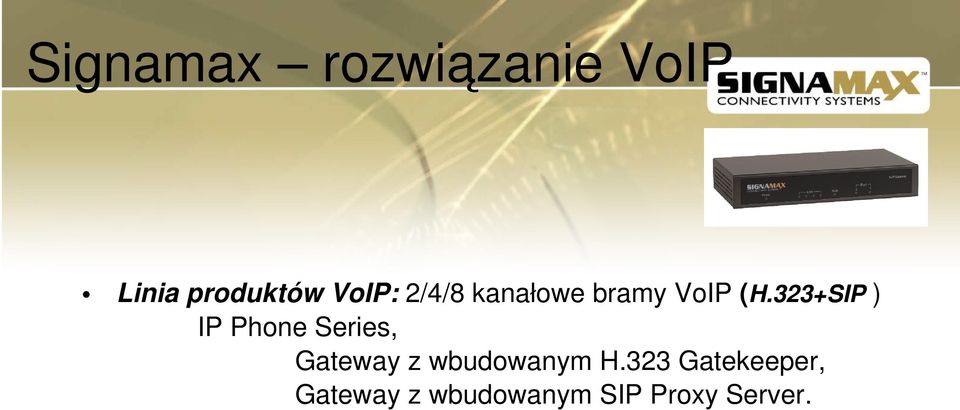

9 Signamax rozwiązanie VoIP Linia produktów VoIP: 2/4/8 kanałowe bramy VoIP (H.323+SIP ) IP Phone Series, Gateway z wbudowanym H.323 Gatekeeper, Gateway z wbudowanym SIP Proxy Server.

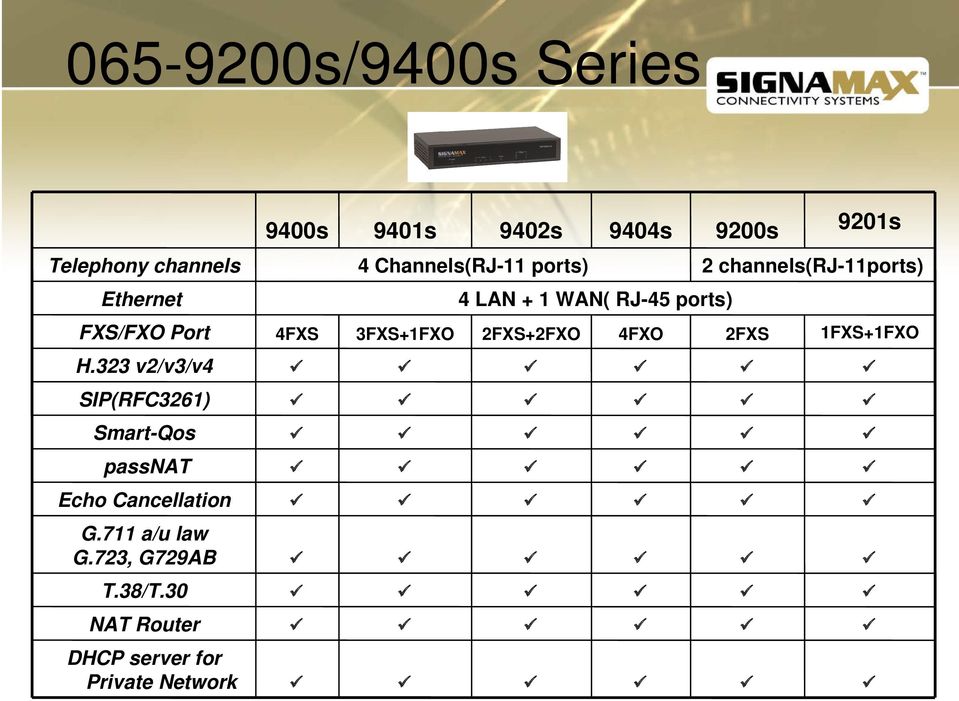

10 s/9400s Series 9400s 9401s 9402s 9404s 4 Channels(RJ 11 ports) Telephony channels 9200s 9201s 2 channels(rj 11ports) 4 LAN + 1 WAN( RJ 45 ports) Ethernet FXS/FXO Port 4FXS 3FXS+1FXO 2FXS+2FXO 4FXO 2FXS 1FXS+1FXO H.323 v2/v3/v4 SIP(RFC3261) Smart Qos passnat Echo Cancellation G.711 a/u law G.723, G729AB T.38/T.30 NAT Router DHCP server for Private Network

11 s Series S800 S802 S804 Telephony channels 8 Channels( RJ 11 ports) Ethernet 1WAN, 4 LAN (RJ 45 ports) S808 FXS/FXO Port 8FXS 6FXS+2FXO 4FXS+4FXO 8FXO H.323 v2/v3/v4 SIP(RFC3261) Smart Qos passnat Echo Cancellation G.711 a/u law G.723, G729AB T.38/T.30 NAT Router DHCP server for Private Network

12 sk/9400sk Series VoIP Gateway Build in H.323 Gatekeeper 9400sk 9401sk Telephony channels Embedded H.323 Gatekeeper 9404sk 9200sk 4 Channels 9201sk 2 channels 4 LAN + 1 WAN Ethernet FXS/FXO 9402sk 4FXS For 250 registe r 3FXS+1FXO 3FXS+1FXO For 250 register For 250 register 4FXO For 250 register 2FXS For 250 register 1FXS+1FXO For 250 register CDR Real Time CDR Security Policy Call statistics T.38/T.30 NAT Router Change RAS port

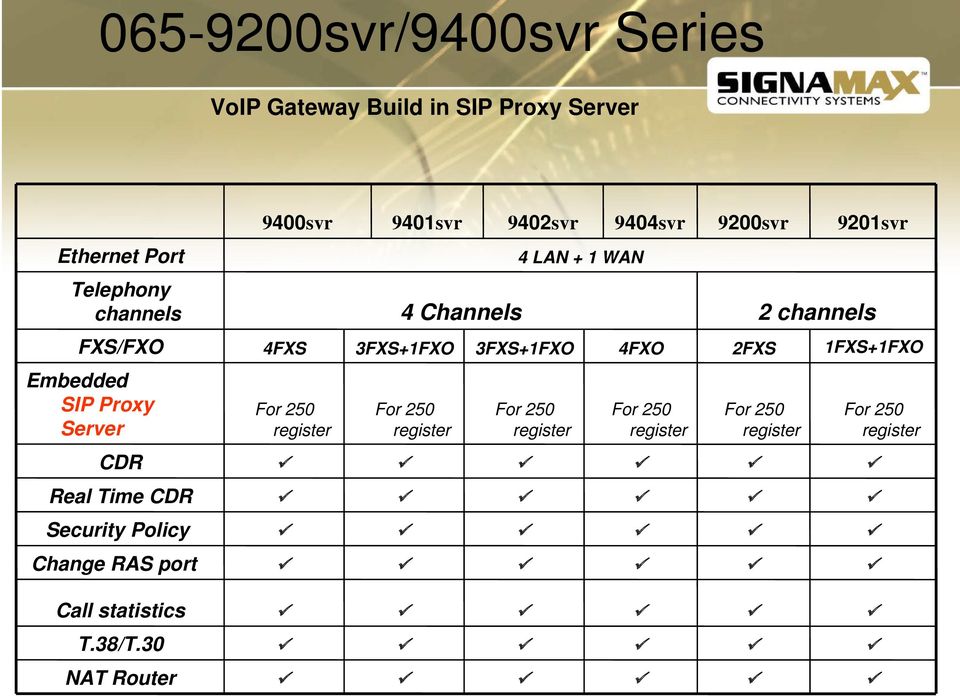

13 svr/9400svr Series VoIP Gateway Build in SIP Proxy Server 9400svr 9401svr Ethernet Port Embedded SIP Proxy Server 9404svr 9200svr 9201svr 4 LAN + 1 WAN Telephony channels FXS/FXO 9402svr 4 Channels 4FXS For 250 register 3FXS+1FXO 3FXS+1FXO For 250 register For 250 register 2 channels 4FXO For 250 register 2FXS For 250 register 1FXS+1FXO For 250 register CDR Real Time CDR Security Policy Call statistics T.38/T.30 NAT Router Change RAS port

14 Bramki Signamax inteligentny QoS cechy Smart QoS Features : Bramka uruchamia mechanizm QoS aby zakwarantować najwyższą jakość połączenia, przy jednoczesnym korzystaniu z internetu HTTP, FTP, Data Download filia biura filia biura WAN / Internet 9401s 9401s

15 Signamax VoIP demo Biuro A Internet FXS PSTN Biuro C Biuro B FXS

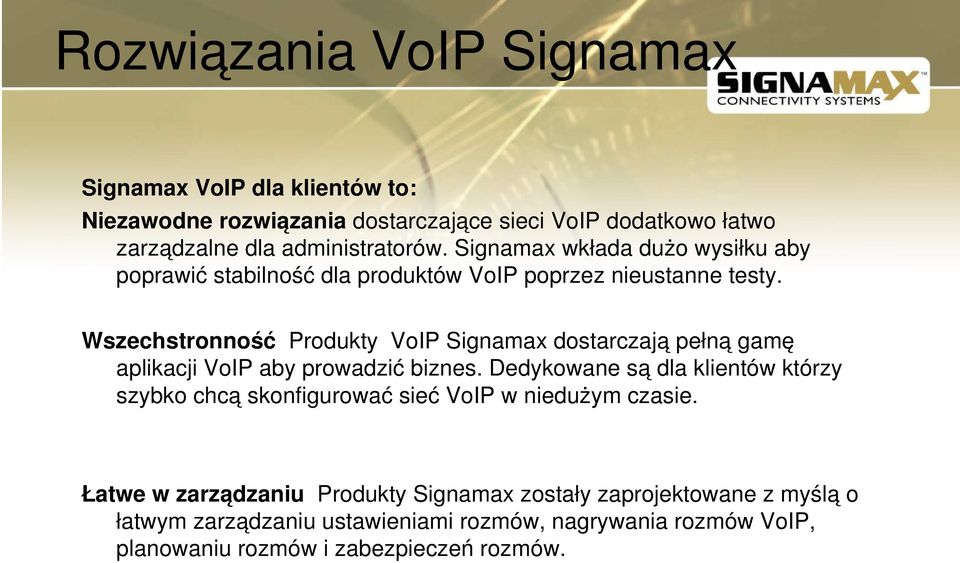

16 Rozwiązania VoIP Signamax Signamax VoIP dla klientów to: Niezawodne rozwiązania dostarczające sieci VoIP dodatkowo łatwo zarządzalne dla administratorów. Signamax wkłada dużo wysiłku aby poprawić stabilność dla produktów VoIP poprzez nieustanne testy. Wszechstronność Produkty VoIP Signamax dostarczają pełną gamę aplikacji VoIP aby prowadzić biznes. Dedykowane są dla klientów którzy szybko chcą skonfigurować sieć VoIP w niedużym czasie. Łatwe w zarządzaniu Produkty Signamax zostały zaprojektowane z myślą o łatwym zarządzaniu ustawieniami rozmów, nagrywania rozmów VoIP, planowaniu rozmów i zabezpieczeń rozmów.

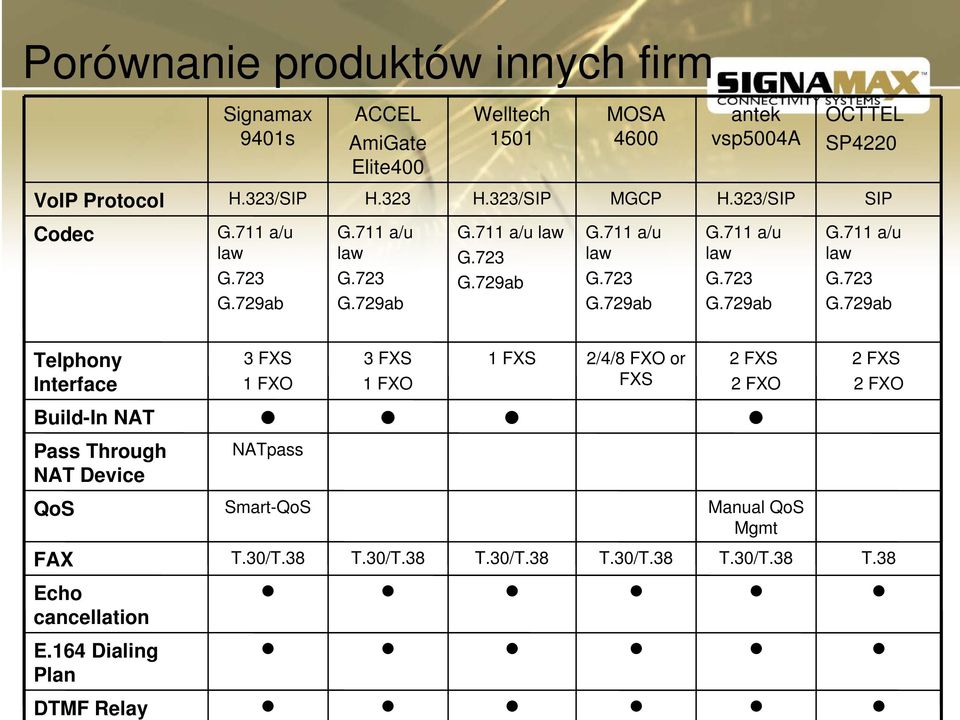

17 Porównanie produktów innych firm VoIP Protocol Codec Telphony Interface Build In NAT Pass Through NAT Device Signamax 9401s ACCEL AmiGate Elite400 Welltech 1501 MOSA 4600 antek vsp5004a H.323/SIP H.323 H.323/SIP MGCP H.323/SIP G.711 a/u law G.723 G.729ab G.711 a/u law G.723 G.729ab G.711 a/u law G.723 G.729ab 3 FXS 1 FXO 3 FXS 1 FXO 1 FXS G.711 a/u law G.723 G.729ab 2/4/8 FXO or FXS OCTTEL SP4220 SIP G.711 a/u law G.723 G.729ab G.711 a/u law G.723 G.729ab 2 FXS 2 FXO 2 FXS 2 FXO NATpass QoS Smart QoS FAX T.30/T.38 T.30/T.38 T.30/T.38 T.30/T.38 T.30/T.38 T.38 Echo cancellation E.164 Dialing Plan DTMF Relay Manual QoS Mgmt

18 VoIP Którą platformę wybrać? SIP / H.323 (2009 nowy standard H.325 będzie uruchomiony) telefony VoIP (kodeki) G.711,G.723,G.729 VoIP kompatybilne bramki I telefony Sieć która sprosta przenoszeniu pakietów voip owych Jitter, Min. bandwidth, packet lost ratio etc.

19 Rozwiązania VoIP Gateway + SIP Proxy svr Enterprise Router PBX IP Network ADSL/Cable Modem ISP 2/4 port VoIP Gateway 2/4 port VoIP Gateway PSTN PSTN SOHO

20 Kodeki kodeki audio: kodują/dekodują sygnały audio przykłady kodeków G.711 (64kbps) standard G.722 G.723 G.728 G.729 (8kbps)

21 Co możemy zaoferować? Telefony VoIP Bramki VoIP Bramki VoIP z SIP Proxy serverem Bramki VoIP z H.323 Gatekeeperem Modularne bramki VoIP infrastruktura, komponenty sieciowe switche, media konwertery

22 3P Triple play

23 IPTV wysoka wydajność sieci czułość IPTV: opóźnienia (nie większe niż 1s), strata pakietów (niższa niż 10 6) jakość usług (SD, HD, Jitter do 50ms) Nowe technologie (ADSL2+, VDSL) zmiana topologi sieci / sprzętu w sieci Potrzebne w sieci: infrastruktura (serwery, streamery, etc.) IP Set Top Boxy Oferowane serwisy (IPTV, Time shifted TV, VoD, PVR) Quad Play (mobilność w Triple play)

24 IPTV Okoliczności MPEG 2 / MPEG 4 SD / HD / Ultra HD IP SetTopBox Middleware (systemy operacyjne) Hardware (sprzęt) jak uzyskać zawartość? zapotrzebowanie usług IPTV przez odbiorców

25 Specyfikacja/wymagania IPTV Multicast MPEG 2 SD 3,5 5Mbps na jeden kanał TV MPEG 2 HD 15 20Mbps na jeden kanał TV MPEG 4v10 (AVC H.264) SD 2Mbps na jeden kanał TV MPEG 4v10 (AVC H.264) HD 8 12 Mbps na jeden kanał TV każdy kanał reprezentuje 1 stream (nie ma znaczenia ilu użytkowników ogląda kanał) dla przykładu gdy 20 kanałów MPEG 4v10 niezbędna przepustowość to 40Mbps dla strumienia danych IPTV VoD Unicast (każdy użytkownik odbiera jeden strumień znaczy to że cała przepustowość to liczba użytkowników pomnożona przez przesył danych) MPEG 2 3Mbps MPEG 4 1,5Mbps Przykład: 1000 użytkowników VoD, MPEG 4 10% od 1000 x 2Mbps to 200Mbps potrzebnej przepustowości 10% przepustowości sieci aby zaplanować serwisy VoD serwisy 3P po stronie klienta 7 11Mbps

26 MPEG 2 MPEGs / SD,HD Standard for coding video on DVD Rozdzielczość 720 x 576 (SD) przepustowość 3 6Mbps (kompresja 50:1) MPEG 4 part10 H.264 (AVC Advanced Video Coding) gotowy do większych rozdzielczości HD, UHD lepsza kompresja niż MPEG 2 MPEG 4 part 2. starsza wersja MPEG 4 (Xvid,Divx5,atd.) WMV9 MPEG Windows proprietary standard trwa standaryzacja SD 720 x 576 / 480 HD 1920 x 1080

27 Obrázky

28 Obrázky_II

29 Srovnání zdroj MPEG4 2

30 Srovnání zdroj MPEG4 10

31 Plan 3P Zawartość strumienia danych magazynowanie i przesył danych Rdzeń sieci FTTx, ETTx klient końcowy IPSTB, VoIP, Internet

32 VoD Limitowany czas / Limitowana liczba programów serwer aby zdefiniować miejsce dla najczęściej oglądanych filmów aby zapisać strumień Storage Mirroring (redundancja serwerów magazynującyh dane) Przynajmniej 2Mbps dla video, głosu i utrzymania ruchu. Unicast Transmission każdy odbiorca ma wyjątkowy/unikalny strumień dla siebie

33 IP DSLAM Teoria wykorzystanie istniejącej infrastruktury telefonicznej podział danych i głosu na więcej kanałów bazujących na innych częstotliwościach głos (0 4kHz) dane (góra , dół 240 ) podsumowując ADSL 12Mbps/640kbps (300m) Max. 5,4km w. 500kbps potrzebny aby połączyć z centralą PBX nieduży koszt (potrzebny IP DSLAM I modem ADSL po stronie klienta) podsumowując ok. 100 EUR na klienta

34 DSLAM Architektura VLAN na użytkownika VLAN na serwis

35 Gdzie znaleźć więcej

36 Dziękujemy
