VEOLIA ENERGIA WARSZAWA S.A
|
|
- Anna Leszczyńska
- 5 lat temu
- Przeglądów:
Transkrypt
1 VEOLIA ENERGIA WARSZAWA S.A Dyrekcja Inżynierii Dział Badań i Standardów WYMAGANIA TECHNICZNE ORAZ SPECYFIKACJA TECHNICZNA DLA RUR I ELEMENTÓW PREIZOLOWANYCH W PŁASZCZU OSŁONOWYM HDPE PRZEZNACZONYCH DO BUDOWY PODZIEMNYCH WODNYCH WYSOKOPARAMETROWYCH RUROCIĄGÓW CIEPŁOWNICZYCH UKŁADANYCH BEZPOŚREDNIO W GRUNCIE Wersja 4 Opracowanie i aktualizacja: Ewa Kręcielewska Warszawa, październik 2018
2 SPIS TREŚCI 1. Zakres Parametry wody sieciowej w w.s.c Wymagania techniczne Rury stalowe Płaszcz osłonowy Izolacja ze sztywnej pianki poliuretanowej Zespół rurowy Izolowanie połączeń spawanych System sygnalizacyjno-alarmowy BRANDES Armatura Zespoły kształtek (łuki, trójniki, podpory stałe, zwężki) Odgałęzienia Materiały uszczelniające i montażowe Kompensatory Specyfikacja techniczna Normy powołane Załącznik 1 Wymagania dla przewodowych rur stalowych Załącznik 2 Wymiary płaszcza osłonowego Załącznik 3 Wymagania i metody badań izolacji z pianki poliuretanowej Załącznik 4 Wymagania i metody badań preizolowanego zespołu rurowego Załącznik 5 Schematy ułożenia przewodów alarmowych w rurach DN Załącznik 6 Średnice odwodnień i odpowietrzeń w zależności od DN rurociągu Załącznik 7 Rodzaje osiowych kompensatorów mieszkowych stosowanych w w.s.c Załącznik 8 Wykaz dokumentów wymaganych przy składaniu ofert Załącznik 9 Wykaz dokumentów wymaganych przy dostawach strona 2/ wersja 4
3 1. Zakres Opracowanie obejmuje szczegółowe wymagania techniczne oraz specyfikację techniczną dla rur i elementów preizolowanych w płaszczu osłonowym HDPE przeznaczonych do budowy podziemnych wysokoparametrowych rurociągów warszawskiego systemu ciepłowniczego (w.s.c.) układanych bezpośrednio w gruncie 2. Parametry wody sieciowej w w.s.c. 2.1 Robocze parametry wody sieciowej w węzłach cieplnych i rurociągach wysokoparametrowych w.s.c. wynoszą: ciśnienie p r w = 1,6 MPa temperatura zasilanie t r w z = 119 C temperatura powrót t r w p = 59 C 2.2 Z uwagi na możliwość przekroczenia roboczej temperatury wody sieciowej w rurociągach zasilających średniodobowo o 5 C, armaturę i urządzenia w węzłach cieplnych i w rurociągach ciepłowniczych wysokoparametrowych pod względem wytrzymałościowym należy dobierać/ projektować dla temperatury t r w z max = 124 C przy ciśnieniu 1,6 MPa. Warunki na obydwa parametry muszą być spełnione równocześnie. 3. Wymagania techniczne 3.1. Rury stalowe odcinek rury stalowej (o długości 6 lub 12 m) stosowany do prefabrykacji nie może zawierać połączeń (obwodowych): spawanych, gwintowanych, kołnierzowych i innych, stan powierzchni rur przed zaizolowaniem powinien odpowiadać wymaganiom PN-EN 253 p oraz stopniom czystości A, B lub C wg PN-EN ISO , grubości ścianek oraz wymagania dotyczące wykonania stalowych rur przewodowych 3.2. Płaszcz osłonowy przeznaczonych do stosowania w w.s.c. przedstawiono w załączniku 1, materiałem podstawowym, z którego wykonywany jest płaszcz osłonowy, ma być polietylen, spełniający wymagania podane w PN-EN 253 p , właściwości i metody badań płaszcza osłonowego zgodne z wymaganiami PN-EN 253 p , nominalne średnice zewnętrzne i minimalne grubości ścianek płaszcza osłonowego określone są w PN-EN 253 p tabela 5, nominalne średnice zewnętrzne i minimalne grubości ścianek płaszcza osłonowego w zależności od średnicy nominalnej i średnicy zewnętrznej rury przewodowej przedstawiono w załączniku Izolacja ze sztywnej pianki poliuretanowej izolację stanowi sztywna pianka poliuretanowa (PUR), spełniająca wymagania PN-EN 253 p. 4.4, o właściwościach określonych w załączniku 3, środek porotwórczy, pozwalający na zachowanie przyjętych metod przetwarzania systemów poliuretanowych, powinien być substancją czystą ekologicznie, mającą zerowe oddziaływanie na warstwę ozonową (posiadający zerowy potencjał niszczenia warstwy ozonowej: ODP= 0), grubość izolacji na rurociągu powrotnym ma być taka sama, jak na rurociągu zasilającym. strona 3/ wersja 4
4 3.4. Zespół rurowy spełniający wymagania PN-EN 253 p. 4.5, zgodnie z załącznikiem Izolowanie połączeń spawanych Złącze (kompletna konstrukcja połączenia pomiędzy sąsiednimi odcinkami rur oraz kształtkami preizolowanymi) ma spełniać wymagania normy PN-EN 489:2009. Wszystkie mufy mają posiadać sprawozdanie z badania obciążenia od gruntu wykonanego w akredytowanym laboratorium badawczym na co najmniej trzech próbkach (sprawozdanie badania typu). Złącza zgrzewane elektrycznie mają dodatkowo posiadać sprawozdanie z badania odporności na pękanie wg ISO Do zabezpieczania izolacji na połączeniach spawanych dla rurociągów DN32 DN400 należy stosować mufy termokurczliwe z polietylenu wysokiej gęstości HDPE sieciowane radiacyjnie na całej długości (za wyjątkiem miejsc umożliwiających wgrzewanie korków, jeśli występują), z klejem i mastyką uszczelniającą lub jednolitą masą adhezyjno uszczelniającą. Osłonę izolacji na połączeniach spawanych dla nominalnych średnic rur przewodowych DN 450 mają stanowić mufy zgrzewane elektrycznie. Mufy zgrzewane elektrycznie mają ponadto posiadać sprawozdania z badań, wykonanych zgodnie z PN-EN 253: p surowca zastosowanego do ich produkcji, p wskaźnika szybkości płynięcia materiału. Zabezpieczeniem otworów montażowych w mufach mają być stożkowe korki wtapiane wykonane z PEHD. Z uwagi na jakość wyrobów/ pianki PUR w złączu nie dopuszcza się do stosowania muf: składanych metalowych, nasuwkowych sieciowanych w inny sposób, niż radiacyjnie, nasuwkowych termokurczliwych niesieciowanych zgrzewanych elektrycznie, bez względu na średnicę - z jednym otworem montażowym. Stosowane rozwiązania powinny posiadać rekomendację akredytowanego Laboratorium Badawczego Veolia Energia Warszawa S.A. oraz referencje po co najmniej jednym roku eksploatacji. Rekomendowane mufy: zgrzewane elektrycznie otwarte typu: Ewelcon (prod. Brugg), TSC (prod. Mittel), PE-L (prod. Kamitech), Isojoint E (prod. Isoplus), Plate Joint (prod. LOGSTOR), Band Joint (prod. LOGSTOR). termokurczliwe sieciowane radiacyjnie z klejem i mastyką uszczelniającą lub jednolitą masą adhezyjno uszczelniającą na końcach typu: MDPW (prod. Radpol), MTX (prod. CEGA), CT MTX (prod. CONTROL TEST), Isojoint SX (prod. ISOPLUS), SXWP z klejem i mastyką (prod. LOGSTOR). strona 4/ wersja 4
5 Izolowanie połączeń spawanych musi odbywać się poprzez mechaniczne wtryśnięcie pianki PUR w obszar pomiędzy mufą i stalową rurą przewodową System sygnalizacyjno-alarmowy BRANDES Stosowany w w.s.c. system sygnalizacyjno alarmowy został oparty na założeniach opracowanych przez niemiecką firmę BRANDES. Działa on na zasadzie pomiaru rezystancji pętli pomiarowej. W piance poliuretanowej rur i elementów preizolowanych umieszczone są przewody: czujnikowy (BS-FA) niklowo-chromowy o średnicy 0,5 mm i stałej oporności 5,7Ω/m, w czerwonej izolacji teflonowej z perforacją, co 15 mm, powrotny (BS-RA) miedziany o średnicy 0,8 mm i stałej oporności 0,036Ω/m, w zielonej izolacji teflonowej. Liczba i rozmieszczenie par przewodów zależą od średnicy nominalnej rurociągu (elementu) preizolowanego: DN para przewodów sygnalizacyjno alarmowych, w rozstawie za dziesięć druga, 500 DN pary przewodów sygnalizacyjno alarmowych, w rozstawie na obwodzie, co 180, 800 DN pary przewodów sygnalizacyjno alarmowych, DN > pary przewodów sygnalizacyjno alarmowych. Schematy ułożenia przewodów alarmowych w rurach preizolowanych 800 DN 1000 oraz DN>1000 przedstawiono w załączniku 5. Możliwości systemu BRANDES pokazano w załączniku 5. Przewody tworzą pętlę pomiarową o maksymalnej długości 1000 m (długość przewodu czujnikowego), nadzorującą tym samym odcinek rury o długości 1000 m (załącznik 5). Zalecanym jest, aby na zakończeniach pętli pomiarowych umieszczane były jednostki, które pozwalają na ciągłą kontrolę i automatyczną lokalizację uszkodzeń. Elementy systemu nadzoru mają spełniać wymagania normy PN-EN Armatura Wymagania szczegółowe dot. armatury przemysłowej stosowanej w rurociągach w.s.c: z końcówkami do spawania wykonanymi ze stali niestopowych niskowęglowych, o średnicach i grubościach ścianek podanych w załączniku 1, szczegółowe wymagania dot. armatury zawarte są w opracowaniach umieszczonych na stronie internetowej Veolia Energia Warszawa S.A. Wymagania techniczne dla armatury zaporowej/ regulującej stosowanej w wysokoparametrowych rurociągach wodnych Wymagania techniczne oraz specyfikacja techniczna dla przepustnic zaporowo - regulujących DN 200 przeznaczonych do montażu w wysokoparametrowych rurociągach wodnych warszawskiego systemu ciepłowniczego (w.s.c.) Wymagania techniczne oraz specyfikacja techniczna dla kurków kulowych zaporowych DN 500 przeznaczonych do montażu w wysokoparametrowych rurociągach wodnych warszawskiego systemu ciepłowniczego (w.s.c.) strona 5/ wersja 4
6 W rurociągach: DN 600 zalecane jest stosowanie przepustnic zaporowych: z wielowarstwową uszczelką lamelową, z siedliskiem, obrzeżem dysku i trzpieniem napędowym wykonanym ze stali odpornej na korozję, odpornych na różnicę ciśnień przy zamykaniu i otwieraniu p = 1,6 MPa, z możliwością dławienia przepływu oraz zasilania z obu stron. 200 DN 500 zalecane jest stosowanie kurków kulowych lub przepustnic zaporowych z uszczelką lamelową, DN 150 zalecane jest stosowanie kurków kulowych: trzpień napędowy stal odporna na korozję, element odcinający (kula) stal odporna na korozję, uszczelka kuli teflon z dodatkiem węgla (20%), elementy podtrzymujące uszczelkę (podparcie uszczelki): pierścienie podtrzymujące stal odporna na korozję, sprężyny talerzowe stal sprężynowa Armatura odcinająca DN 125 ma być wyposażona w napęd ręczny z przekładnią mechaniczną, W rurociągach preizolowanych: DN 200 należy stosować armaturę odcinającą niepreizolowaną, DN < 200 należy stosować armaturę odcinającą preizolowaną Armatura preizolowana ma być wykonana zgodnie z PN-EN Armatura odcinająca w odwodnieniach i odpowietrzeniach: średnice odwodnień i odpowietrzeń (wraz z zalecanymi grubościami rur) w zależności od średnicy rurociągu głównego podano w załączniku 6, korpus armatury odcinającej poza preizolacją montowanej w studzienkach ma być wykonany ze stali odpornej na korozję, zabrania się stosowania odwodnień tzw. górnych, nie należy stosować tzw. paneli odcinająco odpowietrzających (zblokowanej w jednym elemencie preizolowanym armatury odcinającej i odpowietrzenia) Osłonę paneli z armaturą odcinającą, paneli odwadniających oraz odpowietrzających powinny stanowić elementy HDPE z tzw. wyciąganą szyjką Elementy HDPE z tzw. wyciąganą szyjką strona 6/ wersja 4

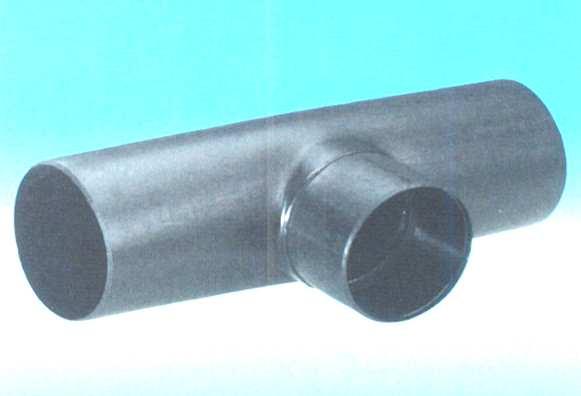

7 3.8. Zespoły kształtek (łuki, trójniki, podpory stałe, zwężki) wymagania i badania zgodnie z PN-EN 448, zaleca się, aby osłonę trójników stanowiły elementy HDPE z tzw. wyciąganą szyjką, kształtki stalowe: gatunek i grubość rury przewodowej - wg załącznika 1, rodzaje kształtek stalowych: łuki: gięte, spawane czołowo (rys. III 8.1) trójniki: kute, spawane z zastosowaniem szyjki spawanej (rys. III.8.2), spawane z wyciąganą szyjką, spawane bezpośrednio (rys. III.8.3) Rys. III 8.1 Łuk gięty (z lewej strony) oraz łuk spawany czołowo (z prawej strony) Rys. III 8.2 Trójnik kuty, wykonany przez formowanie na gorąco z płyt stalowych, z przyspawanymi prostymi odcinkami rur (z lewej strony), trójnik spawany z zastosowaniem szyjki spawanej (z prawej strony) Rys. III 8.3 Trójnik spawany z wyciąganą szyjką (z lewej strony) oraz trójnik spawany bezpośrednio (z prawej strony) w celu zapewnienia wytrzymałości na ciśnienie wewnętrzne i wytrzymałości na momenty zginające oraz osiowe siły ściskające, trójniki można wzmacniać za pomocą nakładek (płyt), łuki stalowe w kształtkach preizolowanych DN 600 mają być wykonywane metodą: gięcia na zimno rur ze szwem wzdłużnym lub rur bezszwowych, gięcia na gorąco rur ze szwem wzdłużnym lub rur bezszwowych. łuki stalowe w kształtkach preizolowanych DN > 600 mają być wykonywane metodą: gięcia na gorąco rur ze szwem wzdłużnym, formowania na gorąco z płyt stalowych. położenie spoin w łukach musi być zgodne z rysunkiem III.8.4 strona 7/ wersja 4
8 Rys. III 8.4 Położenie spoin w łukach kontrola spoin części stalowych przed zaizolowaniem: wzrokowa ocena powierzchni 100 % spoin, dla rur przewodowych DN 350 badanie szczelności 100% spoin, kontrola radiograficzna lub ultradźwiękowa spoin czołowych: 5% dla rur przewodowych DN % dla rur przewodowych DN % dla rur przewodowych DN 400 Spoiny powinny odpowiadać poziomowi jakości B według PN-EN ISO Odgałęzienia wykonywane z preizolowanych trójników wznośnych (prostopadłych i równoległych) z odejściem do góry, średnica nominalna odgałęzienia nie może być mniejsza niż DN32, stosunek średnicy odgałęzienia do średnicy rurociągu głównego powinien być zgodny z wytycznymi eksploatacyjnymi Veolia Energia Warszawa S.A., tj. dla DN : 6 dla DN> : 3 dopuszcza się wykonanie odgałęzienia o średnicy wynikającej z potrzeb cieplnych, pod warunkiem zastosowania rury o grubości ścianki nie mniejszej niż 0,8 grubości ścianki rurociągu głównego, Materiały uszczelniające i montażowe wg specyfikacji producentów rur preizolowanych oraz inne, dopuszczone przez Veolia Energia Warszawa S.A., na przykład: uszczelnienia gazoszczelne do przejść przez ściany WGC produkcji INTEGRA, manszety EPDM produkcji INTEGRA, PSI płozy produkcji INTEGRA, FRANKEN PLASTIK (system RACI), PSI, EUROSPACER 5, uszczelki końcowe termokurczliwe produkcji INTEGRA, ENERGOFIT, RADPOL, CANUSA, CEGA, Berry Plastics, Taśmy i opaski termokurczliwe powinny posiadać sprawozdanie z badań obciążenia od gruntu wg PN-EN 489. strona 8/ wersja 4
9 3.11. Kompensatory Kompensatory niepreizolowane przeznaczone do montażu w komorach ciepłowniczych (załącznik 7) kompensatory mają być wykonane zgodnie z PN-EN mieszki kompensatorów wielowarstwowe, wykonane ze stali austenitycznych X6CrNiTi18-10 (materiał ) lub X6CrNiMoTi (materiał ) wg PN-EN 10088, osłona wewnętrzna mieszka powinna być wykonana z takiego materiału, jak mieszek, osłona zewnętrzna mieszka ma być wykonana ze stali niestopowej niskowęglowej, z określonym naciągiem wstępnym, z końcówkami do spawania wykonanymi ze stali niestopowych niskowęglowych, o średnicach i grubościach ścianek podanych w załączniku 1, wytrzymałość zmęczeniowa mieszka kompensatora: min pełnych cykli pracy (nie dotyczy kompensatorów jednorazowych), szczegółowe wymagania dot. kompensatorów zawarte są w opracowaniu umieszczonym na stronie internetowej Veolia Energia Warszawa S.A. Wymagania techniczne dla osiowych kompensatorów mieszkowych przeznaczonych do montażu w rurociągach warszawskiego systemu ciepłowniczego (w.s.c.) Kompensatory preizolowane (załącznik 7) Kompensator preizolowany powinien być wykonany wg dokumentacji konstrukcyjnej producenta rur preizolowanych. Mieszek kompensatora powinien posiadać zabezpieczenie przed nadmiernym rozciągnięciem przekraczającym maksymalną zdolność kompensacyjną Kompensatory jednorazowe Kompensator jednorazowy nie preizolowany powinien być wykonany zgodnie z wymogami normy PN-EN Konstrukcja kompensatora jednorazowego powinna po jego zaspawaniu pozwolić na przeniesienie naprężeń ściskających i rozciągających o wartościach identycznych jak dla prostych odcinkach rur prostych. strona 9/ wersja 4
10 4. Specyfikacja techniczna Specyfikacja obejmuje wymagania formalne przy składaniu ofert oraz przy dostawach w ramach przetargów organizowanych przez Veolia Energia Warszawa S.A., na zakup rur i elementów preizolowanych w płaszczu osłonowym HDPE, przeznaczonych do stosowania w warszawskim systemie ciepłowniczym 4.1. Oferent jest zobowiązany do dostarczenia rur i elementów preizolowanych wykonanych zgodnie z Wymaganiami technicznymi określonymi w p Wykaz dokumentów wymaganych przy składaniu oferty na zakup rur i elementów preizolowanych przedstawiono w Załączniku Wykaz dokumentów wymaganych wraz z dostawą materiałów preizolowanych przedstawiono w Załączniku Badania i kontrola Zamawiający zastrzega sobie prawo do: kontroli na każdym etapie produkcji: jakości materiałów, jakości surowców, procesu produkcyjnego. Dostawca powinien powiadomić zamawiającego o rozpoczęciu produkcji, odbioru jakościowego przed wysłaniem partii wyrobów do Zamawiającego (zespół kontrolny 2 3 osoby, przejazdy i pobyt u Producenta na koszt Dostawcy/ Producenta), przeprowadzenia badań we własnym akredytowanym Laboratorium Badawczym Veolia Energia Warszawa S.A. losowo pobranych próbek z partii wyrobów dostarczanych w ramach różnych zadań inwestycyjnych. Celem badań jest sprawdzenie wybranych własności dostarczonych wyrobów i porównanie wyników z wymaganiami określonymi w normie PN-EN 253:2009+A2:2015. Wykazanie niezgodności może skutkować dla Dostawcy/ Producenta: obciążeniem kosztami badań, odrzuceniem partii wyrobów lub obniżeniem wartości wynagrodzenia W przypadku dostawy materiałów preizolowanych na rurociągi magistralne DN 400 w klasie projektowej C Zamawiający ma prawo wymagać od Oferenta wykonanie obliczeń kontrolnych statyki rurociągów ciepłowniczych. Obliczenia mają być wykonane zgodnie z wymaganiami normy PN-EN i zawierać ocenę stanu naprężeń ściskających w izolacji PUR na załamaniach kompensacyjnych i trójnikach, ocenę stanu naprężeń oraz przemieszczeń w newralgicznych punktach sieci (trójniki, łuki kompensacyjne itp.) oraz obliczenia stabilności konstrukcji liniowej. Dostawca jest zobowiązany do potwierdzenia możliwości wykonania w/w obliczeń poprzez załączenie do oferty przykładowych własnych obliczeń statycznych wykonanych dla sieci cieplnych o podobnych średnicach Elementy preizolowane mają być dostarczane w taki sposób, aby umożliwić rozładunek mechaniczny. Opakowanie nie podlega zwrotowi (dotyczy również palet). strona 10/ wersja 4
11 5. Normy powołane 5.1 PN-EN 253+A2: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół rurowy ze stalowej rury przewodowej, izolacji cieplnej z poliuretanu i płaszcza osłonowego z polietylenu 5.2 PN-EN 448: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Kształtki - zespoły ze stalowej rury przewodowej, izolacji cieplnej w poliuretanu i płaszcza osłonowego z polietylenu 5.3 PN-EN 488: Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół armatury do stalowych rur przewodowych, z izolacją cieplną z poliuretanu i płaszczem osłonowym z polietylenu 5.4 PN-EN 489:2009 Sieci ciepłownicze - System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - Zespół złącza stalowych rur przewodowych z izolacją cieplną z poliuretanu i płaszczem osłonowym z polietylenu 5.5 PN-EN 14419:2009 Sieci ciepłownicze -System preizolowanych zespolonych rur do wodnych sieci ciepłowniczych układanych bezpośrednio w gruncie - System kontroli i sygnalizacji zagrożenia stanów awaryjnych 5.6 ISO 16770:2004 Plastics Determination of environment al stress cracking (ESC) of polyethylene Full notch creep test (FNCT) 5.7 PN-EN ISO 8497:1999 Izolacja cieplna - Określanie właściwości w zakresie przepływu ciepła w stanie ustalonym przez izolacje cieplne przewodów rurowych 5.8 PN-EN 10204:2006 Wyroby metalowe - Rodzaje dokumentów kontroli 5.9 PN-EN A1:2010 Projektowanie i montaż systemu preizolowanych rur zespolonych 5.10 PN-EN ISO :2008 Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów - Wzrokowa ocena czystości powierzchni - Część 1: Stopnie skorodowania i stopnie przygotowania niepokrytych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok 5.11 PN-EN :2006 Wyroby metalowe - Rodzaje dokumentów kontroli 5.12 PN-EN 10220:2005 Rury stalowe bez szwu i ze szwem - Wymiary i masy na jednostkę długości 5.13 PN-EN : Rury stalowe bez szwu do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych z określonymi własnościami w temperaturze podwyższonej 5.14 PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 5: Rury ze stali niestopowych i stopowych spawane łukiem krytym z określonymi własnościami w temperaturze podwyższonej 5.15 PN-ISO 6761:1996 Rury stalowe - Przygotowanie końców rur i kształtek do spawania 5.16 PN-EN ISO 5817: Spawanie - Złącza spawane ze stali, niklu, tytanu i ich stopów (z wyjątkiem spawanych wiązką) - Poziomy jakości według niezgodności spawalniczych 5.17 PN-EN : Stale odporne na korozję - Część 1: Gatunki stali odpornych na korozję 5.18 PN-EN A1:2012 Metalowe mieszkowe złącza kompensacyjne do zastosowań ciśnieniowych 5.19 PN-EN :2012/A1: Rurociągi przemysłowe metalowe - Część 2: Materiały strona 11/ wersja 4
12 Załącznik 1 Wymagania dla przewodowych rur stalowych 1. W zależności od średnicy nominalnej rurociągu, rury przewodowe stosowane w w.s.c. mają być wykonane ze stali niestopowych, z rur ze szwem według tabeli 1.1. Tabela 1.1 Średnica nominalna Proces wytwarzania Gatunek stali Norma przedmiotowa DN 50 Zgrzewanie elektryczne P235TR2 P235TR1 1 PN-EN :2004/A1:2006 DN < 400 Zgrzewanie elektryczne P235GH PN-EN :2004/A1:2006 DN 400 Spawanie łukiem krytym spoina spiralna P235GH PN-EN :2004/A1: Dopuszcza się stosowanie rur ze stali P265GH. 3. Dopuszcza się stosowanie rur przewodowych bez szwu ze stali P235GH wg PN-EN A2: Oznaczenie rur przeznaczonych do budowy rurociągów w.s.c. powinno: A. zapewniać identyfikowalność pomiędzy wyrobem, a dokumentem kontroli, B. zawierać, zgodnie z PN-EN :2012: wyszczególnienie materiału (powołanie dokumentu, oznaczenie materiału), nazwę lub znak producenta, stempel przedstawiciela kontroli 5. Do budowy rurociągów w.s.c. należy stosować rury z ukosowanymi końcami zgodnie z PN-ISO 6761: Rury stalowe muszą posiadać świadectwo odbioru 3.1 wg PN-EN 10204: Rury przeznaczone do stosowania w w.s.c mają posiadać poświadczenie badania jakościowego wydane przez Ośrodek Badania Jakości Wyrobów ZETOM Warszawa. 8. Grubości ścianek rur stalowych: A. Średnice i grubości ścianek oraz masy stalowych rur przewodowych mają być zgodne z PN-EN 10220:2005. B. Tolerancje grubości ścianek rur przewodowych mają być zgodne z normami przedmiotowymi: PN-EN A2:2009, PN-EN :2004/A1:2006, PN-EN :2004/A1:2006 oraz PN-EN :2004/A1:2006. C. Zalecane grubości ścianek rur stalowych stosowanych w prostych odcinkach rur preizolowanych oraz przeznaczonych do montażu w węzłach cieplnych określono w tabeli 1-2 (kolumny 4, 5). D. Dopuszcza się inne grubości ścianek w przypadkach uzasadnionych warunkami wytrzymałościowymi, lokalizacyjnymi oraz innymi podlegającymi indywidualnej ocenie na etapie opracowania projektów technicznych. E. W przypadku: przejścia rurociągu (niepreizolowanego) przez komorę lub podporę stałą, instalacji odwadniających i odpowietrzających w komorach, miejsc wskazanych przez projektantów s.c. należy zawsze stosować rury o grubościach określonych w tabeli 1.3 (kolumny 3, 4). F. W uzasadnionych przypadkach, przy poawaryjnej wymianie odcinków sieci ciepłowniczej, należy stosować rury o grubościach ścianek dostosowanych do grubości ścianek rur łączonych. G. Grubość ścianki kształtki (trójnika, łuku, zwężki) w żadnym miejscu nie może być mniejsza od minimalnej grubości ścianki stalowej rury przewodowej określonej w tabeli 1.2 (kolumny 4, 5). H. W przypadku: 1 Pod warunkiem przeprowadzenia badań udarności, podobnie jak dla stali P235TR2 strona 12/ wersja 4
13 rury głównej trójników spawanych bez nakładek wzmacniających, łuków giętych w kształtkach, należy zawsze stosować rury o minimalnych grubościach określonych w tabeli 1.3 (kolumny 3, 4). I. W przypadku trójników kutych oraz trójników z wyciąganą szyjką grubości ścianki rury głównej nie mogą, zgodnie z PN-EN :2010 tabela 17 Preferowane średnice i grubości ścianki, szereg 3, być mniejsze, niż określone w tabeli 1.3 kolumna Zalecane długości sztang rur preizolowanych wykonanych metodą tradycyjną określono w tabeli 1-3 (kolumna 6). 10. Normy powołane 1. PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 1: Rury ze stali niestopowych z określonymi własnościami w temperaturze pokojowej 2. PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych i stopowych zgrzewane elektrycznie z określonymi własnościami w temperaturze podwyższonej 3. PN-EN :2004/A1:2006 Rury stalowe ze szwem do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 5: Rury ze stali niestopowych i stopowych spawane łukiem krytym z określonymi własnościami w temperaturze podwyższonej 4. PN-EN : Rury stalowe bez szwu do zastosowań ciśnieniowych - Warunki techniczne dostawy - Część 2: Rury ze stali niestopowych z określonymi własnościami w temperaturze podwyższonej 5. PN-EN 10220:2005 Rury stalowe bez szwu i ze szwem - Wymiary i masy na jednostkę długości 6. PN-EN : Rurociągi przemysłowe metalowe - Część 2: Materiały 7. PN-ISO 6761:1996 Rury stalowe - Przygotowanie końców rur i kształtek do spawania 8. PN-EN :2010 Kształtki rurowe do przyspawania doczołowego Część 2: Stale niestopowe i stopowe ferrytyczne ze specjalnymi wymaganiami dotyczącymi kontroli, strona 13/ wersja 4
14 Tabela 1.2 DN d z, mm EN 253 Grubość ścianki rury stalowej g, mm DN < 400 (rury zgrzewane elektrycznie) DN 400 (rury spawane łukiem krytym ze spoiną spiralną) ,4 2,6 3, ,3 2,6 3, ,3 2,9 3, ,1 2,9 3, ,9 3,2 3, ,3 3,6 3, ,7 3,6 3, ,3 4,0 4, ,1 4,5 4, ,0 5,0 5, ,9 5,6 5, ,6 5,6 5, ,4 6,3-6, ,0 6,3-6, ,0 6,3-6, ,0 7,1-7, ,0 8,0-8, ,0 8,8-8, ,0 10,0-10, ,0 11,0-11, ,0 12,5-12, ,0 12,5-14,2 Tabela 1.3 DN d z, mm DN < 400 (rury zgrzewane elektrycznie) Grubość ścianki g rury stalowej, mm DN 400 (rury spawane łukiem krytym ze spoiną spiralną) Grubość ścianki g rury głównej trójników mm Zalecana długość L sztangi preizolowanej, m ,4 3,6-3, ,3 3,6-3, ,3 3,6-3, ,1 3,6-3, ,9 3,6-4, ,3 4,0-4,5 6, ,7 4,0-5,0 6, ,3 4,5-5,6 6, ,1 5,0-7,1 6, ,0 5,6-8,8 6, ,9 6,3-8,8 6, ,6 6,3-10,0 6, ,4-7,1 10,0 6, ,0-7,1 11,0 6, ,0-7,1 11,0 6, ,0-8,0 12,5 6, ,0-8,8 12,5 6, ,0-10,0 12,5 6, ,0-11,0 20,0 6, ,0-12,5 20,0 6, ,0-14,2 20,0 6, ,0-16,0 20,0 6,12 strona 14/ wersja 4
15 Załącznik 2 Wymiary płaszcza osłonowego Zależność pomiędzy średnicą nominalną DN, średnicą zewnętrzną rury stalowej d z (mm), średnicą nominalną płaszcza osłonowego D e (mm) oraz grubością ścianki płaszcza osłonowego e min (mm) przedstawiono w tabeli 2-1. Tabela 2-1. DN d z, mm D e, mm e min, mm 15 21, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 strona 15/ wersja 4
16 Załącznik 3 Wymagania i metody badań izolacji z pianki poliuretanowej Wymagania i metody badań dla izolacji z pianki PUR przedstawiono w tabeli 3-1. Tabela 3-1. Lp. Parametr Wymagania Metodyka badań 1. Gęstość pozorna ρ, kg/m 3 min 55 PN-EN 253:2009+A2: Gęstość pozorna po starzeniu ρ, kg/m 3 - PN-EN 253:2009+A2: Wytrzymałość na ściskanie w kierunku promieniowym przy 10% min 0,3 PN-EN 253:2009+A2:2015 odkształceniu σ 10, MPa 4. Wytrzymałość na ściskanie w kierunku promieniowym przy 10% - PN-EN 253:2009+A2:2015 odkształceniu po starzeniu σ 10, MPa 5. Chłonność wody po gotowaniu WA vśr, (%m/m) max 10 PN-EN 253:2009+A2: Współczynnik przewodzenia ciepła przed starzeniem λ 50, W/mK Współczynnik przewodzenia ciepła po starzeniu λ 50, W/mK Struktura komórkowa wymiar komórek d, mm Struktura komórkowa wymiar komórek po starzeniu d, mm Struktura komórkowa udział komórek zamkniętych ψ ośr,(%v/v) max 0,029 - max 0,5 PN-EN ISO 8497 PN-EN 253:2009+A2:2015 wartość współczynnika przewodzenia ciepła należy podawać wraz z gęstością izolacji, wielkością komórek, składem gazu w komórkach oraz wytrzymałością pianki PUR na ściskanie PN-EN 253:2009+A2: PN-EN 253:2009+A2:2015 min 88 PN-EN 253:2009+A2:2015 strona 16/ wersja 4
17 Załącznik 4 Wymagania i metody badań preizolowanego zespołu rurowego Wymagania i metody badań dla zespołu rurowego przedstawiono w tabeli 4-1. Tabela 4-1. LP Własność Wartość Opis badania min 150 mm bez izolacji PN-EN 1. Końce rury przygotowane do 253:2009+A2:2015, PNspawania ISO 6761 Wytrzymałość na ścinanie przed starzeniem i po starzeniu w kierunku osiowym τ 2. ax, MPa: min 0,12 przy temperaturze rury przewodowej 23 ± 2 C min 0,08 przy temperaturze rury przewodowej 140 C Wytrzymałość na ścinanie przed starzeniem i po PN-EN 253:2009+A2: starzeniu w kierunku stycznym w temperaturze min 0,2 pokojowej τ tan, MPa 4. Odchylenie od współosiowości e, mm 3 14, w zależności od DN strona 17/ wersja 4
18 Załącznik 5 Schematy ułożenia przewodów alarmowych w rurach DN 800 Schematy ułożenia przewodów alarmowych w rurach preizolowanych 800 DN 1000 oraz DN> 1000 przedstawiono na rysunkach 5-1 i 5-2. Możliwości systemu sygnalizacyjno-alarmowego firmy BRANDES przedstawiono na rysunku 5-3. Na rysunkach 5.4 i 5.5 przedstawiono schematy pętli pomiarowej na prostym odcinku rurociągu i na odcinku z odgałęzieniem. Rysunek 5.1 Schematy ułożenia przewodów systemu nadzoru BRANDES w rurach preizolowanych DN Rysunek 5.2 Schematy ułożenia przewodów systemu nadzoru BRANDES w rurach preizolowanych >DN1000 strona 18/ wersja 4
19 POMIARY KONTROLNE NADZÓR + LOKALIZACJA AUTOMATYCZNA pętla czujnikowa tester BS-MH2 * 400 m * NADZÓR CIĄGŁY 220V/50Hz < 400 m urządzenie centralne BS V/50Hz RS m 220V/50Hz 1000 m urządzenie nadzorujące BS-300 LOKALIZACJA RĘCZNA lokalizator ręczny BS-POK 220V/50Hz RS 232 * < 2000 m urządzenie centralne BS m 1000 m 220V/50Hz RS 232 * < 1000 m urządzenie centralne BS m 500 m urządzenie centralne BS-1010 < m = SYSTEM BS-1 220V/50Hz RS 232 zasilacz trasowy BS-1101/1102 BS-1200 BS-1200 BS-1200 BS V 50Hz BS m 500 m 1000 m 1000 m 1000 m 1000 m 500 m 1000 m 1000 m 1000 m Rysunek 5-3. Możliwości systemu BRANDES: BS-MH2 (LH20S) tester ręczny do pomiarów kontrolnych (pętla do 1800 m) BS-300 (LPS-2) nadzór ciągły (pętla do 1000 m) BS-POK (LP10S) lokalizator ręczny (do 1000 m) BS-304 nadzór ciągły i lokalizacja awarii (do 400 m) BS-501 nadzór ciągły i lokalizacja awarii (do 1000 m lub 2 x 500 m) BS-502 nadzór ciągły i lokalizacja awarii (do 2 x 1000 m) 100% 0% 100% przewód czujnikowy (NiCr 8020) przewód powrotny (miedziany) Rysunek 5-4. Pętla pomiarowa na prostym odcinku rurociągu 100% 0% 100% przewód czujnikowy (NiCr 8020) przewód powrotny (miedziany) Rysunek 5.5. Pętla pomiarowa na odcinku rurociągu z odgałęzieniem strona 19/ wersja 4
20 Załącznik 6 Średnice odwodnień i odpowietrzeń w zależności od DN rurociągu Średnice odwodnień i odpowietrzeń przedstawiono w tabeli 6-1. Tabela 6-1 odwodnienia Średnica nominalna DN (należy stosować tylko odwodnienia dolne) odpowietrzenia rurociągu grubość ścianki grubość ścianki średnica DN średnica DN g, mm g, mm 32, ,6 15, 20 2, ,2 15, 20 2, ,2 15, 20 2,6 125, ,2 25 3, ,2 25 3,2 250, ,2 25 3, ,2 25 3, ,2 40 3, ,6 40 3, ,6 50 3,2 900, 1000, ,0 50 3, ,0 50 3,2 strona 20/ wersja 4

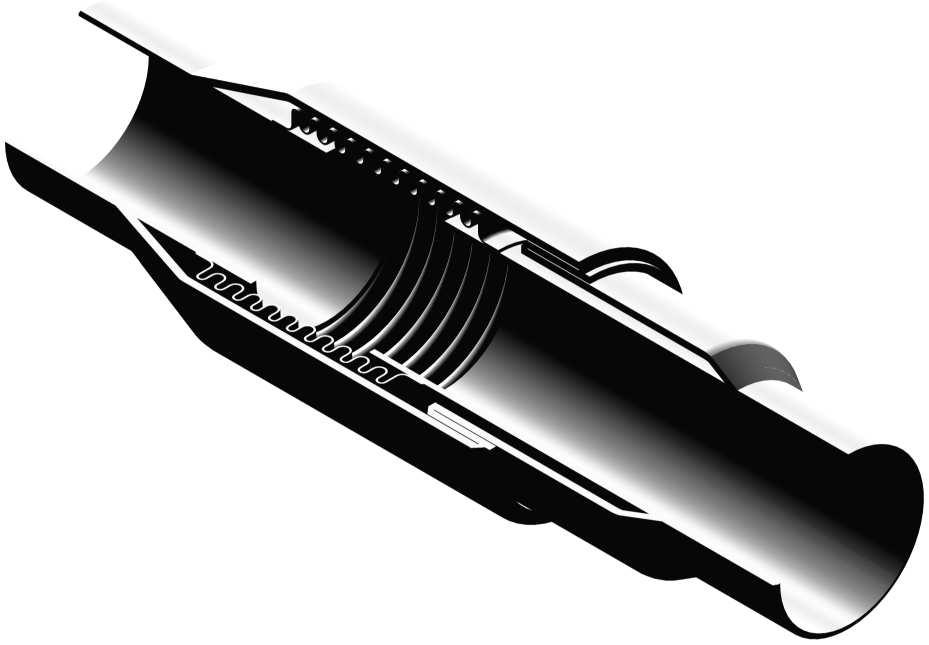

21 Załącznik 7 Rodzaje osiowych kompensatorów mieszkowych stosowanych w w.s.c. Rysunek 7-1. Pojedynczy mieszkowy kompensator osiowy przeznaczony do montażu w komorze ciepłowniczej Rysunek 7-2. Podwójny mieszkowy kompensator osiowy przeznaczony do montażu w komorze ciepłowniczej Rysunek 7-3. Mieszkowy kompensator osiowy przeznaczony do preizolacji Rysunek 7-4. Kompensator jednorazowy przeznaczony do montażu w rurociągach z podgrzewem wstępnym strona 21/ wersja 4
22 Załącznik 8 Wykaz dokumentów wymaganych przy składaniu ofert. 1. Krajowa Deklaracje Właściwości Użytkowych 2 dostarczanych wyrobów preizolowanych podlegających normom: PN-EN 253 PN-EN 448 PN-EN 488 PN-EN 489 PN-EN Deklaracja określająca system surowcowy zastosowany do produkcji pianki PUR. 3. Sprawozdanie z badania współczynnika przewodzenia ciepła przeprowadzonego przez akredytowane laboratorium badawcze na aparacie rurowym, zgodnie z normami PN-EN ISO 8497 oraz PN-EN 253. Wartość współczynnika przewodzenia ciepła λ 50, W/mK ma być podana razem z wynikami badań gęstości oraz wytrzymałości na ściskanie pianki PUR, w odniesieniu do zastosowanego systemu surowcowego. 4. Sprawozdanie z badań wytrzymałości na ścinanie osiowe i styczne przed i po starzeniu przeprowadzonych przez akredytowane laboratorium badawcze. Wyniki badań wytrzymałości na ścinanie styczne i osiowe przed starzeniem mają być podane razem z gęstością oraz wytrzymałością na ściskanie pianki PUR, w odniesieniu do zastosowanego systemu surowcowego. 5. Deklaracja określająca materiał płaszcza osłonowego oraz producenta materiału. 6. Aktualne (nie starsze niż pół roku) wyniki badań gęstości, MFR, OIT materiału (granulatu) dopuszczone jest świadectwo odbioru Wyniki badań gęstości, odporności na pękanie naprężeniowe, skurczu wzdłużnego, wydłużenia, MFR, OIT płaszcza osłonowego. 8. Deklaracja potwierdzająca wymiar rur preizolowanych z wymaganiami określonymi w Załączniku 2 tabela 2-1 niniejszego opracowania. 9. Sprawozdania z badań typu wykonanych przez akredytowane laboratorium zgodnie z normą PN- EN 489:2009 oferowanych złączy preizolowanych zawierające: wyniki badań obciążenia od gruntu, co najmniej trzech złączy, wyniki badań wytrzymałości na ściskanie, gęstości, chłonności wody po gotowaniu, wymiaru komórek i udziału komórek zamkniętych pianki PUR, z co najmniej dwóch złączy, wyniki badania odporności na pękanie przeprowadzonego wg PN-EN 253:2009 oraz ISO próbek pobranych ze złączy zgrzewanych elektrycznie. W przypadku gdy producent złączy nie jest producentem rur preizolowanych dopuszcza się, aby wyniki badań pianki PUR ze złączy zawarte były w odrębnym sprawozdaniu. 10. Deklaracja określająca: materiał, z którego wykonane są mufy zgrzewane elektrycznie, gęstość i MFR tego materiału. 11. Wytyczne układania i montażu oferowanego systemu rur preizolowanych. 2 Krajową Deklarację Właściwości Użytkowych na wyrób budowlany wystawia się, kiedy podlega on normie krajowej, która nie ma statusu normy wycofanej lub kiedy wystawiono na niego Krajową Ocenę Techniczną (do Krajową Aprobatę Techniczną). strona 22/ wersja 4
23 12. Instrukcja wykonywania złączy preizolowanych na połączeniach spawanych. 13. Gwarancja na minimum 60 miesięcy od daty dostarczenia partii towaru. strona 23/ wersja 4
24 Załącznik 9 Wykaz dokumentów wymaganych przy dostawach 1. Świadectwo odbioru 3.1 wg PN-EN oraz poświadczenie badania jakościowego stalowych rur przewodowych wydane przez Ośrodek Badania Jakości Wyrobów ZETOM Warszawa. 2. Instrukcja przenoszenia i składowania materiałów preizolowanych. 3. Deklaracja wykonania elementów preizolowanych zgodnie z ostatnimi edycjami norm PN-EN 253, PN-EN 448, PN-EN 488, PN-EN 449, PN-EN Deklaracja kontroli jakości zapewniająca o utrzymywaniu zamierzonego poziomu jakości wyrobów, zgodnego z wymaganiami ostatnich edycji norm EN 253, PN-EN 253, PN-EN 448, PN- EN 488, PN-EN 449, PN-EN strona 24/ wersja 4
