Klasyfikacja systemów komputerowych. Architektura von Neumanna i architektura harwardzka Budowa komputera: dr inż. Jarosław Forenc

Transkrypt

1 Rok akademicki 2012/2013, Wykład nr 4 2/81 Plan wykładu nr 4 Informatyka 1 Politechnika Białostocka - Wydział Elektryczny Elektrotechnika, semestr II, studia niestacjonarne I stopnia Rok akademicki 2012/2013 Wykład nr 4 ( ) dr inż. Jarosław Forenc Klasyfikacja systemów komputerowych (Flynna) SISD, SIMD, MISD, MIMD Architektura von Neumanna i architektura harwardzka Budowa komputera: zestaw komputerowy, jednostka centralna płyta główna (przykłady, standardy) procesory Intel (LGA 1366, LGA 1156, LGA 1155, LGA 2011) i AMD (Socket AM2, Socket AM2+, Socket AM3, Socket AM3+, Socket FM1, Socket FM2) moduły pamięci (DIP, SIPP, SIMM, SDR SDRAM, DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM, SO-DIMM) obudowa komputera (architektura AT, ATX) Rok akademicki 2012/2013, Wykład nr 4 3/81 Rok akademicki 2012/2013, Wykład nr 4 4/81 Klasyfikacja systemów komputerowych Taksonomia Flynna Taksonomia Flynna - pierwsza, najbardziej ogólna klasyfikacja architektur komputerowych (1972): Flynn M.J.: Some Computer Organizations and Their Effectiveness, IEEE Transactions on Computers, Vol. C-21, No 9, Opiera się na liczbie przetwarzanych strumieni rozkazów i strumieni danych: strumień rozkazów (Instruction Stream) - odpowiednik licznika rozkazów; system złożony z n procesorów posiada n liczników rozkazów, a więc n strumieni rozkazów strumień danych (Data Stream) - zbiór operandów, np. system rejestrujący temperaturę mierzoną przez n czujników posiada n strumieni danych SI - Single instruction MI - Multiple Instruction SD - Single Data MD - Multiple Data SM - Shared Memory DM - Distributed Memory

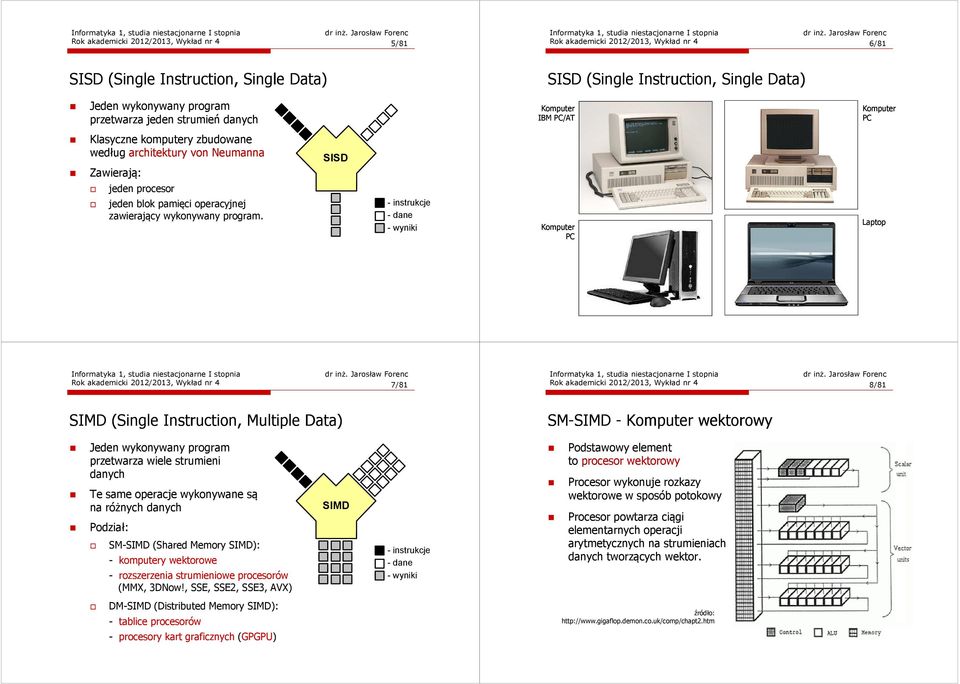

2 Rok akademicki 2012/2013, Wykład nr 4 5/81 Rok akademicki 2012/2013, Wykład nr 4 6/81 SISD (Single Instruction, Single Data) SISD (Single Instruction, Single Data) Jeden wykonywany program przetwarza jeden strumień danych Komputer IBM PC/AT Komputer PC Klasyczne komputery zbudowane według architektury von Neumanna Zawierają: jeden procesor jeden blok pamięci operacyjnej zawierający wykonywany program. SISD - instrukcje -dane -wyniki Komputer PC Laptop Rok akademicki 2012/2013, Wykład nr 4 7/81 Rok akademicki 2012/2013, Wykład nr 4 8/81 SIMD (Single Instruction, Multiple Data) SM-SIMDSIMD - Komputer wektorowy Jeden wykonywany program przetwarza wiele strumieni danych Te same operacje wykonywane są na różnych danych Podział: SM-SIMD (Shared Memory SIMD): - komputery wektorowe - rozszerzenia strumieniowe procesorów (MMX, 3DNow!, SSE, SSE2, SSE3, AVX) SIMD - instrukcje -dane -wyniki Podstawowy element to procesor wektorowy Procesor wykonuje rozkazy wektorowe w sposób potokowy Procesor powtarza ciągi elementarnych operacji arytmetycznych na strumieniach danych tworzących wektor. DM-SIMD (Distributed Memory SIMD): - tablice procesorów - procesory kart graficznych (GPGPU)

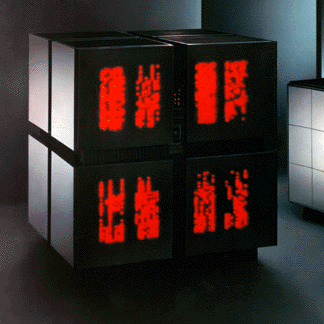

3 Rok akademicki 2012/2013, Wykład nr 4 9/81 Rok akademicki 2012/2013, Wykład nr 4 10/81 SM-SIMDSIMD - Komputery wektorowe DM-SIMD - Tablice procesorów CDC Cyber 205 (1981) Cray-1 (1976) Cray-2 (1985) Hitachi S3600 (1994) Zawierają jeden procesor sterujący i dużą liczbę prostych procesorów z pamięcią lokalną Procesory wykonują te same operacje wydawane przez procesor sterujący Każdy procesor pracuje na swoich lokalnych danych Wymiana danych możliwa jest pomiędzy sąsiadującymi procesorami Stosowane w latach 70-tych i na początku lat 80-tych. Rok akademicki 2012/2013, Wykład nr 4 11/81 Rok akademicki 2012/2013, Wykład nr 4 12/81 DM-SIMD - Tablice procesorów DM-SIMD - Procesory graficzne (GPU) Illiac IV (1976) MasPar MP-1/MP-2 (1990) GeForce GTX 690 Tesla C2075 Illiac IV (1976) Thinking Machines CM-2 (1987) Tesla M2075 Tesla D870

4 Rok akademicki 2012/2013, Wykład nr 4 13/81 Rok akademicki 2012/2013, Wykład nr 4 14/81 MISD (Multiple Instruction, Single Data) MIMD (Multiple Instruction, Multiple Data) Wiele równolegle wykonywanych programów przetwarza jednocześnie jeden wspólny strumień danych Równolegle wykonywanych jest wiele programów, z których każdy przetwarza własne strumienie danych Systemy tego typu nie są spotykane Najbardziej popularna grupa systemów równoległych Podział: SM-MIMD (Shared Memory): - wieloprocesory DM-MIMD (Distributed Memory): - wielokomputery - klastry - gridy Rok akademicki 2012/2013, Wykład nr 4 15/81 Rok akademicki 2012/2013, Wykład nr 4 16/81 SM-MIMDMIMD - Wieloprocesory SM-MIMD MIMD - Wieloprocesory Systemy z niezbyt dużą liczbą działających niezależnie procesorów Cray YM-P (1988) Cray J90 (1994) Każdy procesor ma dostęp do wspólnej przestrzeni adresowej pamięci Komunikacja procesorów poprzez uzgodniony obszar wspólnej pamięci Do SM-MIMD należą komputery z procesorami wielordzeniowymi Podział: Cray CS6400 (1993) UMA (Uniform Memory Access) NUMA (NonUniform Memory Access) COMA (Cache Only Memory Architecture)

5 Rok akademicki 2012/2013, Wykład nr 4 17/81 Rok akademicki 2012/2013, Wykład nr 4 18/81 SM-MIMD MIMD - Wieloprocesory DM-MIMDMIMD - Wielokomputery NEC SX-4 (1994) NEC SX-6 (2002) Każdy procesor wyposażony jest we własną pamięć operacyjną, niedostępną dla innych procesorów Komunikacja między procesorami odbywa się za pomocą sieci poprzez przesyłanie komunikatów Biblioteki komunikacyjne: NEC SX-5 (1995) NEC SX-8 (2005) MPI (Message Passing Interface) PVM (Parallel Virtual Machine) Najpopularniejsza i najszybciej rozwijająca się grupa maszyn równoległych Rok akademicki 2012/2013, Wykład nr 4 19/81 Rok akademicki 2012/2013, Wykład nr 4 20/81 DM-MIMD MIMD - Wielokomputery DM-MIMDMIMD - Klastry Cray T3E (1995) Thinking Machines CM-5 (1991) Klaster (cluster): równoległy lub rozproszonego system składający się z komputerów komputery połączone są siecią używany jest jako pojedynczy, zintegrowany zespół obliczeniowy ncube 2s (1993) Meiko CS-2 (1993) Węzeł (node) - pojedynczy komputer przyłączony do klastra i wykonujący zadania obliczeniowe KVM - Keyboard, Video, Mouse

6 Rok akademicki 2012/2013, Wykład nr 4 21/81 Rok akademicki 2012/2013, Wykład nr 4 22/81 DM-MIMDMIMD - Klastry DM-MIMDMIMD - Klastry Miejsce instalacji: Politechnika Białostocka Wydział Elektryczny KETiM Klastry Beowulf budowane były ze zwykłych komputerów PC Rok instalacji: Typ klastra: homogeniczny dedykowany Liczba węzłów: 7 Sieć komputerowa: Gigabit Ethernet Odin II Beowulf Cluster Layout, University of Chicago, USA Rok akademicki 2012/2013, Wykład nr 4 23/81 Rok akademicki 2012/2013, Wykład nr 4 24/81 DM-MIMDMIMD - Klastry DM-MIMDMIMD - Klastry Klastry Beowulf budowane były ze zwykłych komputerów PC NASA 128-processor Beowulf cluster: A cluster built from 64 ordinary PC's Early Aspen Systems Beowulf Cluster With RAID

7 Rok akademicki 2012/2013, Wykład nr 4 25/81 Rok akademicki 2012/2013, Wykład nr 4 26/81 DM-MIMDMIMD - Klastry Klaster zbudowany z 336 konsol Sony PlayStation 3 DM-MIMDMIMD - Klastry Najszybszy klaster na świecie (według listy TOP500, miejsce: 3) Air Force Research Laboratory's Rome Laboratory in Rome, N.Y. K computer, SPARC64 VIIIfx 2.0 GHz, Tofu interconnect Rok akademicki 2012/2013, Wykład nr 4 27/81 Rok akademicki 2012/2013, Wykład nr 4 28/81 Taksonomia Flynna - podsumowanie Architektura von Neumanna Procesor wektorowy Architektury systemów komputerów SISD SIMD MISD MIMD Procesor macierzowy UMA Wieloprocesory Wielokomputery COMA NUMA MPP COW/NOW Magistrala Przełączniki CC-NUMA NC-NUMA Krata Hiperkostka Pamięć wspołdzielona Przekazywanie komunikatów Rodzaj architektury komputera, opisanej w 1945 roku przez matematyka Johna von Neumanna Inne spotykane nazwy: architektura z Princeton, store-program computer (koncepcja przechowywanego programu) Zakłada podział komputera na kilka części: jednostka sterująca (CU - Control Unit) jednostka arytmetyczno-logiczna (ALU - Arithmetic Logic Unit) pamięć główna (memory) urządzenia wejścia-wyjścia (input/output)

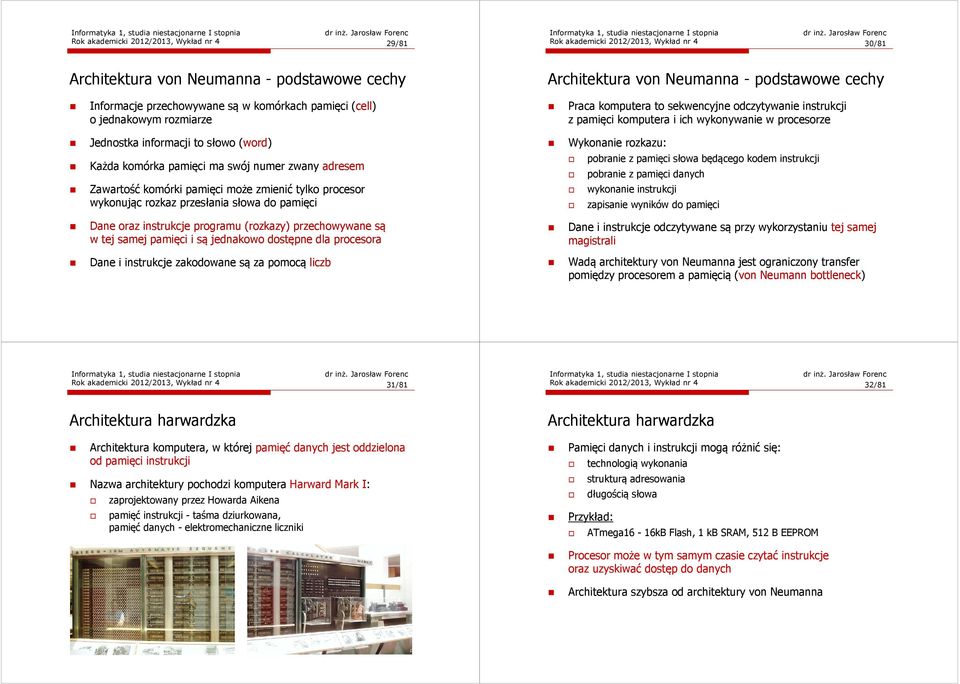

8 Rok akademicki 2012/2013, Wykład nr 4 29/81 Rok akademicki 2012/2013, Wykład nr 4 30/81 Architektura von Neumanna - podstawowe cechy Architektura von Neumanna - podstawowe cechy Informacje przechowywane są w komórkach pamięci (cell) o jednakowym rozmiarze Praca komputera to sekwencyjne odczytywanie instrukcji z pamięci komputera i ich wykonywanie w procesorze Jednostka informacji to słowo (word) Każda komórka pamięci ma swój numer zwany adresem Zawartość komórki pamięci może zmienić tylko procesor wykonując rozkaz przesłania słowa do pamięci Wykonanie rozkazu: pobranie z pamięci słowa będącego kodem instrukcji pobranie z pamięci danych wykonanie instrukcji zapisanie wyników do pamięci Dane oraz instrukcje programu (rozkazy) przechowywane są w tej samej pamięci i są jednakowo dostępne dla procesora Dane i instrukcje odczytywane są przy wykorzystaniu tej samej magistrali Dane i instrukcje zakodowane są za pomocą liczb Wadą architektury von Neumanna jest ograniczony transfer pomiędzy procesorem a pamięcią (von Neumann bottleneck) Rok akademicki 2012/2013, Wykład nr 4 31/81 Rok akademicki 2012/2013, Wykład nr 4 32/81 Architektura harwardzka Architektura harwardzka Architektura komputera, w której pamięć danych jest oddzielona od pamięci instrukcji Nazwa architektury pochodzi komputera Harward Mark I: zaprojektowany przez Howarda Aikena pamięć instrukcji - taśma dziurkowana, pamięć danych - elektromechaniczne liczniki Pamięci danych i instrukcji mogą różnić się: technologią wykonania strukturą adresowania długością słowa Przykład: ATmega16-16kB Flash, 1 kb SRAM, 512 B EEPROM Procesor może w tym samym czasie czytać instrukcje oraz uzyskiwać dostęp do danych Architektura szybsza od architektury von Neumanna

9 Rok akademicki 2012/2013, Wykład nr 4 33/81 Rok akademicki 2012/2013, Wykład nr 4 34/81 Architektura harwardzka i von Neumanna Zmodyfikowana architektura harwardzka W architekturze harwardzkiej pamięć instrukcji i pamięć danych: zajmują różne przestrzenie adresowe mają oddzielne szyny (magistrale) do procesora zaimplementowane są w inny sposób Łączy w sobie cechy architektury harwardzkiej i von Neumanna Oddzielone pamięci danych i rozkazów, lecz wykorzystujące wspólną magistralę (linie danych i adresów) Magistrala instrukcji Pamięć programu (instrukcje programu) Procesor Magistrala danych Pamięć danych (dane programu) W procesorach stosowanych w komputerach PC występują elementy obu architektur: pamięć operacyjna (RAM) komputera jest to typowa architektura von Neumanna pamięć podręczna (cache) podzielona jest na pamięć instrukcji i pamięć danych Architektura von Neumanna Architektura harwardzka Rok akademicki 2012/2013, Wykład nr 4 35/81 Rok akademicki 2012/2013, Wykład nr 4 36/81 Zestaw komputerowy Jednostka centralna Jednostka centralna Monitor Pendrive Mikrofon, słuchawki Zasilacz Procesor Napęd DVD Myszka Pamięć RAM Stacja dyskietek Dysk zewnętrzny Klawiatura Kamera internetowa Płyta główna Dysk twardy Karta graficzna Drukarka Skaner UPS Głośniki

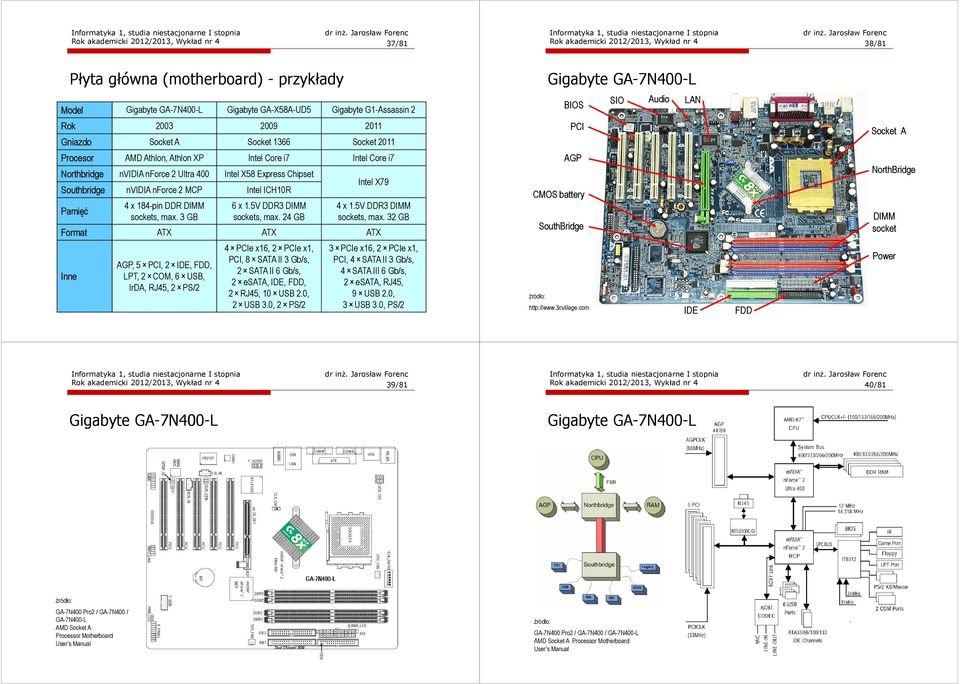

10 Rok akademicki 2012/2013, Wykład nr 4 37/81 Rok akademicki 2012/2013, Wykład nr 4 38/81 Płyta główna (motherboard) - przykłady Gigabyte GA-7N400 7N400-L Model Gigabyte GA-7N400-L Gigabyte GA-X58A-UD5 Gigabyte G1-Assassin 2 BIOS SIO Audio LAN Rok Gniazdo Socket A Socket 1366 Socket 2011 Procesor AMD Athlon, Athlon XP Intel Core i7 Intel Core i7 Northbridge nvidia nforce 2 Ultra 400 Intel X58 Express Chipset Southbridge nvidia nforce 2 MCP Intel ICH10R Pamięć 4 x 184-pin DDR DIMM sockets, max. 3 GB 6 x 1.5V DDR3 DIMM sockets, max. 24 GB Intel X79 4 x 1.5V DDR3 DIMM sockets, max. 32 GB Format ATX ATX ATX Inne AGP, 5 PCI, 2 IDE, FDD, LPT, 2 COM, 6 USB, IrDA, RJ45, 2 PS/2 4 PCIe x16, 2 PCIe x1, PCI, 8 SATA II 3 Gb/s, 2 SATA II 6 Gb/s, 2 esata, IDE, FDD, 2 RJ45, 10 USB 2.0, 2 USB 3.0, 2 PS/2 3 PCIe x16, 2 PCIe x1, PCI, 4 SATA II 3 Gb/s, 4 SATA III 6 Gb/s, 2 esata, RJ45, 9 USB 2.0, 3 USB 3.0, PS/2 PCI AGP CMOS battery SouthBridge IDE FDD Socket A NorthBridge DIMM socket Power Rok akademicki 2012/2013, Wykład nr 4 39/81 Rok akademicki 2012/2013, Wykład nr 4 40/81 Gigabyte GA-7N400 7N400-L Gigabyte GA-7N400 7N400-L GA-7N400 Pro2 / GA-7N400 / GA-7N400-L AMD Socket A Processor Motherboard User s Manual GA-7N400 Pro2 / GA-7N400 / GA-7N400-L AMD Socket A Processor Motherboard User s Manual

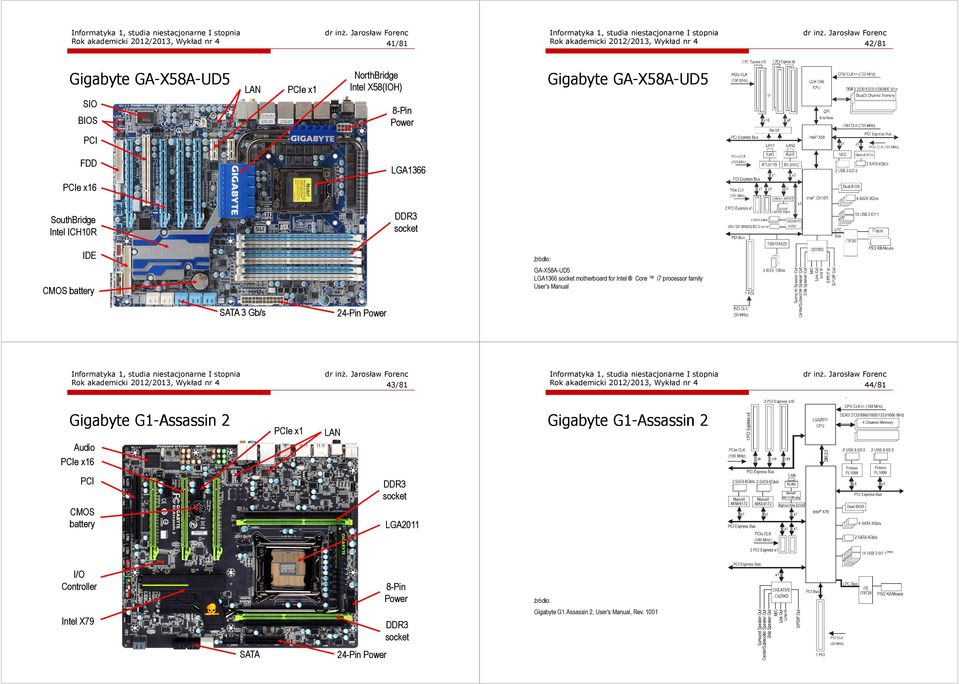

11 Rok akademicki 2012/2013, Wykład nr 4 41/81 Rok akademicki 2012/2013, Wykład nr 4 42/81 Gigabyte GA-X58A X58A-UD5 SIO BIOS LAN PCIe x1 NorthBridge Intel X58(IOH) 8-Pin Power Gigabyte GA-X58A X58A-UD5 PCI FDD LGA1366 PCIe x16 SouthBridge Intel ICH10R DDR3 socket IDE CMOS battery GA-X58A-UD5 LGA1366 socket motherboard for Intel Core i7 processor family User's Manual SATA 3 Gb/s 24-Pin Power Rok akademicki 2012/2013, Wykład nr 4 43/81 Rok akademicki 2012/2013, Wykład nr 4 44/81 Gigabyte G1-Assassin 2 Audio PCIe x16 PCIe x1 LAN Gigabyte G1-Assassin 2 PCI CMOS battery DDR3 socket LGA2011 I/O Controller Intel X79 8-Pin Power DDR3 socket Gigabyte G1.Assassin 2, User's Manual, Rev SATA 24-Pin Power

12 Rok akademicki 2012/2013, Wykład nr 4 45/81 Rok akademicki 2012/2013, Wykład nr 4 46/81 Gigabyte GA-7N400 7N400-L i GA-X58A-UD5 Płyty główne - standardy PS/2 Mouse PS/2 Keyboard PS/2 Mouse PS/2 Keyboard 2 x USB LPT LAN Clear CMOS SPDIF COM IEEE 1394a esata LAN 2 x USB 6 x USB Audio Audio Gigabyte GA-7N400 7N400-L Gigabyte GA-X58A X58A-UD5 Standard AT Baby-AT ATX Rok 1984 (IBM) 1985 (IBM) 1996 (Intel) Micro-ATX 1996 Mini-ITX Nano-ITX (VIA) 2003 (VIA) Wymiary in mm in mm in mm in mm in mm max in mm Pico-ITX 2007 (VIA) mm max. Rok akademicki 2012/2013, Wykład nr 4 47/81 Płyty główne - standardy

13 Rok akademicki 2012/2013, Wykład nr 4 49/81 Rok akademicki 2012/2013, Wykład nr 4 50/81 Procesory Intel - LGA 1366 (Socket B) koniec 2008 roku, liczba pinów: 1366 chipsety: Intel X58 procesory: Celeron, Xeon, Core i7 3-kanałowy kontroler pamięci Procesory Intel - LGA 1155 (Socket H2) początek 2011 roku, liczba pinów: 1155 chipsety: Sandy Bridge: B65, H61, Q67, H67, P67, Z68 Ivy Bridge: B75, Q75, Q77, H77, Z75, Z77 procesory: Sandy Bridge: Celeron, Pentium, Core i3, Core i5, Core i7, Xeon Ivy Bridge: Core i3, Core i5, Core i7 brak wstecznej kompatybilności z LGA 1156 LGA 1366 Intel Core i7-960 LGA 1155 Rok akademicki 2012/2013, Wykład nr 4 51/81 Rok akademicki 2012/2013, Wykład nr 4 52/81 Procesory Intel - LGA 2011 (Socket R) listopad 2011 roku, liczba pinów: 2011 chipsety: Intel X79 procesory: Intel Core i7, Xeon 4-kanałowy kontroler pamięci PCI Express 3.0 Procesory AMD - Socket AM2 (M2) PGA-ZIF - nóżki znajdują się na procesorze 2006 rok, liczba kontaktów: 940 napięcie zasilania: 0,8-1,55 V FSB: 800, 1000 MHz procesory: Athlon 64 FX-62, Athlon 64 X2, Athlon 64, Sempron LGA 2011 Intel Core i Socket AM2 AMD Athlon 64 X2

14 Rok akademicki 2012/2013, Wykład nr 4 53/81 Rok akademicki 2012/2013, Wykład nr 4 54/81 Procesory AMD - Socket AM rok, liczba kontaktów: 940 zgodność z podstawką AM2 procesory: Athlon 64, Athlon 64 X2, Athlon II, Opteron, Phenom, Phenom II obsługa: Hyper Transport 3.0 procesorów 3 i 4 rdzeniowych RAM o prędkości 1066 MHz Procesory AMD - Socket AM rok, liczba kontaktów: 941 obsługa pamięci RAM DDR3 procesory: Phenom II, Athlon II, Sempron, Opteron Socket AM3 AMD Phenom II AMD Phenom II X4 955 Rok akademicki 2012/2013, Wykład nr 4 55/81 Rok akademicki 2012/2013, Wykład nr 4 56/81 Procesory AMD - Socket AM rok, liczba kontaktów: 942 mikroarchitektura Bulldozer większa średnica otworów na nóżki procesora Procesory AMD - Socket FM1 czerwiec 2011, liczba kontaktów: 905 przeznaczenie: APU (Accelerated Processing Unit) pierwszej generacji APU - połączenie tradycyjnego procesora x86 z proc. graficznym AMD Fusion (Llano) Socket AM3+ AMD Fusion Socket FM1

15 Rok akademicki 2012/2013, Wykład nr 4 57/81 Rok akademicki 2012/2013, Wykład nr 4 58/81 Procesory AMD - Socket FM2 wrzesień 2012, liczba kontaktów: 904 przeznaczenie: APU (Accelerated Processing Unit) drugiej generacji AMD Trinity DIP Dual In-line Package zastosowanie: XT, AT rok: 1981 SIPP Single In-line Pin Package liczba pinów: 30 zastosowanie: AT, 286, 386 rok: 1983 Socket FM2 Rok akademicki 2012/2013, Wykład nr 4 59/81 Rok akademicki 2012/2013, Wykład nr 4 60/81 SIMM (30-pins) Single Inline Memory Module liczba styków: 30 (te same styki po obu stronach modułu) pojemność: 256 KB, 1 MB, 4 MB, 16 MB zastosowanie: 286, 386, 486 rok: 1994 SIMM (72-pins) Single Inline Memory Module liczba styków: 72 (te same styki po obu stronach modułu) pojemność [MB]: 1, 2, 4, 8, 16, 32, 64, 128 zastosowanie: 486, Pentium, AMD K5, AMD K6 rok: 1996

16 Rok akademicki 2012/2013, Wykład nr 4 61/81 Rok akademicki 2012/2013, Wykład nr 4 62/81 DIMM Dual In-Line Memory Module styki po przeciwnych stronach modułu mają inne znaczenie najczęściej stosowane moduły DIMM: 72-pinowe, stosowane w SO-DIMM (32-bitowe) 144-pinowe, stosowane w SO-DIMM (64-bitowe) 168-pinowe, stosowane w SDR SDRAM 184-pinowe, stosowane w DDR SDRAM 240-pinowe, stosowane w DDR2 SDRAM 240-pinowe, stosowane w DDR3 SDRAM SDR SDRAM Single Data Rate Synchronous Dynamic Random Access Memory liczba styków: 168 pojemność [MB]: 16, 32, 64, 128, 256, 512 zasilanie: 3,3 V zastosowanie: Pentium, Pentium II, Pentium III, Pentium IV Celeron, AMD K6 Oznaczenie Częstotliwość Przepustowość Czas dostępu Rok PC66 66 MHz 533 MB/s ns 1997 PC MHz 800 MB/s 8-10 ns 1998 PC MHz 1067 MB/s 7,5 ns 1999 Rok akademicki 2012/2013, Wykład nr 4 63/81 Rok akademicki 2012/2013, Wykład nr 4 64/81 SDR SDRAM DDR SDRAM Double Data Rate Synchronous Dynamic Random Access Memory liczba pinów: 184 zasilanie: 2,5 V zastosowanie: Pentium IV, Athlon, Duron, Sempron rok: 1999 DDR przesyła 2 bity w ciągu jednego taktu zegara Oznaczenie Oznaczenie Częstotliwość Przepustowość DDR-200 PC Hz 1,6 GB/s DDR-266 PC Hz 2,1 GB/s DDR-333 PC Hz 2,7 GB/s DDR-400 PC Hz 3,2 GB/s Uwaga: częstotliwość - częstotliwość szyny, przepustowość - przepustowość szczytowa

17 Rok akademicki 2012/2013, Wykład nr 4 65/81 Rok akademicki 2012/2013, Wykład nr 4 66/81 DDR SDRAM DDR2 SDRAM Double Data Rate 2 Synchronous Dynamic Random Access Memory liczba pinów: 240 zasilanie: 1,8 V zastosowanie: Pentium IV/D, Intel Core 2, Athlon 64 AM2 rok: 2003 DDR2 przesyła 4 bity w ciągu jednego taktu zegara Oznaczenie Oznaczenie Częstotliwość Przepustowość DDR2-400 PC MHz 3200 MB/s DDR2-533 PC MHz 4266 MB/s DDR2-667 PC MHz 5333 MB/s DDR2-800 PC MHz 6400 MB/s DDR PC MHz 8533 MB/s Rok akademicki 2012/2013, Wykład nr 4 67/81 Rok akademicki 2012/2013, Wykład nr 4 68/81 DDR2 SDRAM DDR3 SDRAM Double Data Rate 3 Synchronous Dynamic Random Access Memory liczba pinów: 240 zasilanie: 1,5 V zastosowanie: Intel Core i7, Intel Core i5, Intel Core i3, AMD Phenom II, AMD Athlon II rok: 2007 (Intel), 2009 (AMD)

18 Rok akademicki 2012/2013, Wykład nr 4 69/81 Rok akademicki 2012/2013, Wykład nr 4 70/81 DDR3 SDRAM DDR3 SDRAM Oznaczenie Oznaczenie Częstotliwość Przepustowość DDR3-800 PC MHz 6400 MB/s DDR PC MHz 8533 MB/s DDR PC MHz MB/s DDR PC MHz MB/s DDR PC MHz MB/s DDR PC MHz MB/s DDR PC MHz MB/s DDR PC MHz MB/s DDR PC MHz MB/s Rok akademicki 2012/2013, Wykład nr 4 71/81 Rok akademicki 2012/2013, Wykład nr 4 72/81 DDR - porównanie SO-DIMM Small Outline Dual In-line Memory Module stosowane głównie w laptopach, drukarkach, ruterach najczęściej stosowane moduły: 72-pinowe (32-bitowe) 100-pinowe 144-pinowe (64-bitowe) 200-pinowe pamięci DDR SDRAM i DDR-II SDRAM 204-pinowe DDR3

19 Rok akademicki 2012/2013, Wykład nr 4 73/81 Rok akademicki 2012/2013, Wykład nr 4 74/81 SO-DIMM - porównanie Obudowa komputera - podział (wymiary, kształt) Desktop Mini-ITX Mini tower Midi tower Big tower Rok akademicki 2012/2013, Wykład nr 4 75/81 Rok akademicki 2012/2013, Wykład nr 4 76/81 Obudowa komputera - architektura AT Obudowa komputera - architektura AT Zasilacz AT P9/P8 connectors Zasilacz AT 4-pin Berg connectors 4-pin Molex connector psuconnectors/connectors.html 6-pin Auxiliary Power Connector psuconnectors/connectors.html

20 Rok akademicki 2012/2013, Wykład nr 4 77/81 Rok akademicki 2012/2013, Wykład nr 4 78/81 Obudowa komputera - architektura ATX Obudowa komputera - architektura ATX Zasilacz ATX 20-pin ATX power connector Zasilacz ATX 24-pin ATX power connector Złącze 20-pinowe można włożyć do gniazda 24-pinowego Złącze 24-pinowe można włożyć do gniazda 20-pinowego psuconnectors/connectors.html psuconnectors/connectors.html Rok akademicki 2012/2013, Wykład nr 4 79/81 Rok akademicki 2012/2013, Wykład nr 4 80/81 Obudowa komputera - architektura ATX Obudowa komputera - architektura ATX 4-pin ATX 12 V 8-pin ATX 12 V 6-pin PCI Express 8-pin PCI Express Serial ATA power connector 4-pin Berg connector 4-pin Molex connector

21 Rok akademicki 2012/2013, Wykład nr 4 81/81 Koniec wykładu nr 4 Dziękuję za uwagę!
