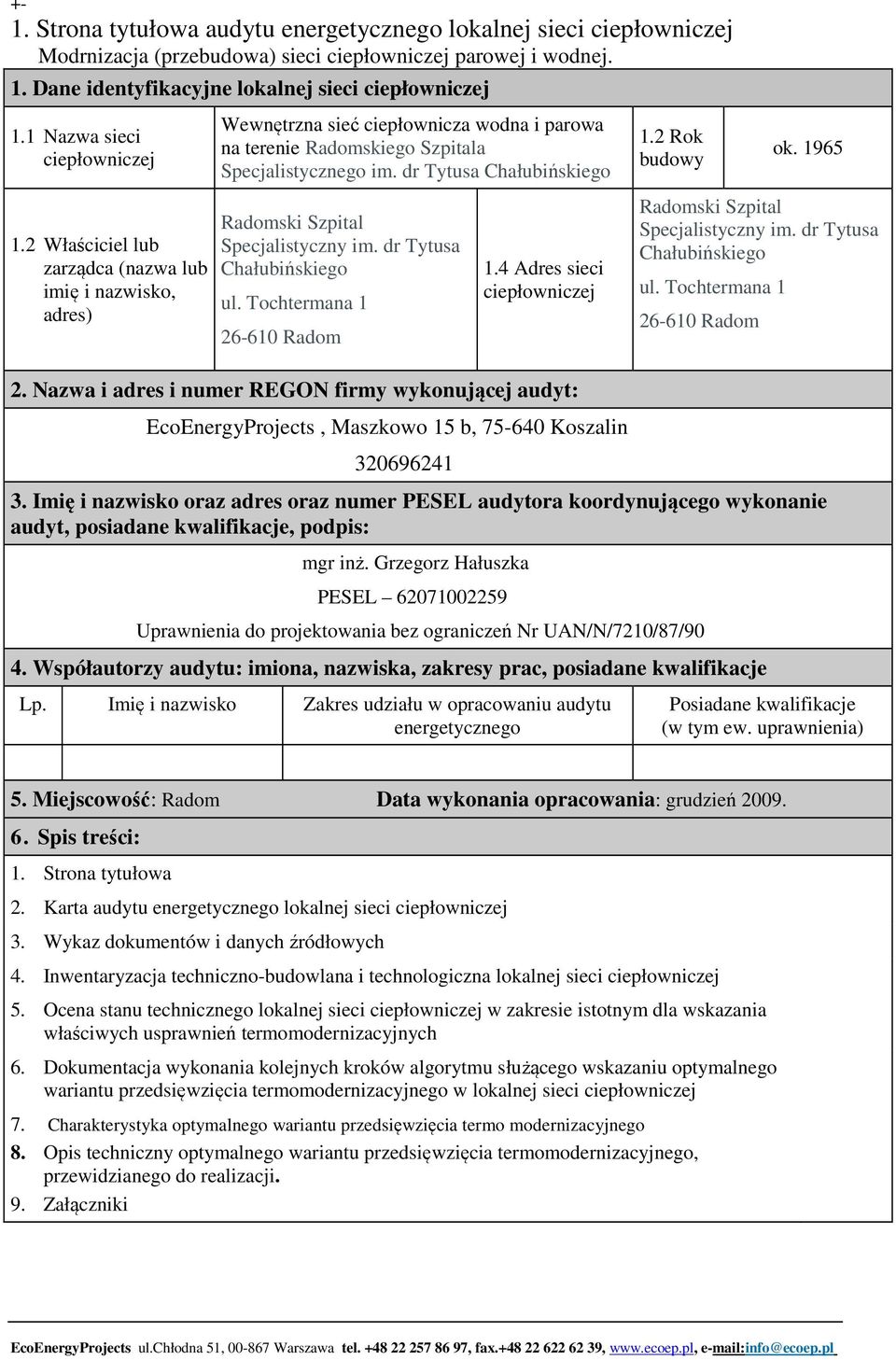

1 +- 1. Strona tytułowa audytu energetycznego lokalnej sieci ciepłowniczej Modrnizacja (przebudowa) sieci ciepłowniczej parowej i wodnej. 1. Dane identyfikacyjne lokalnej sieci ciepłowniczej 1.1 Nazwa sieci ciepłowniczej Wewnętrzna sieć ciepłownicza wodna i parowa na terenie Radomskiego Szpitala Specjalistycznego im. dr Tytusa Chałubińskiego 1.2 Rok budowy ok Właściciel lub zarządca (nazwa lub imię i nazwisko, adres) Radomski Szpital Specjalistyczny im. dr Tytusa Chałubińskiego ul. Tochtermana Radom 1.4 Adres sieci ciepłowniczej Radomski Szpital Specjalistyczny im. dr Tytusa Chałubińskiego ul. Tochtermana Radom 2. Nazwa i adres i numer REGON firmy wykonującej audyt: EcoEnergyProjects, Maszkowo 15 b, Koszalin Imię i nazwisko oraz adres oraz numer PESEL audytora koordynującego wykonanie audyt, posiadane kwalifikacje, podpis: mgr inż. Grzegorz Hałuszka PESEL Uprawnienia do projektowania bez ograniczeń Nr UAN/N/7210/87/90 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Posiadane kwalifikacje (w tym ew. uprawnienia) 5. Miejscowość: Radom Data wykonania opracowania: grudzień Spis treści: 1. Strona tytułowa 2. Karta audytu energetycznego lokalnej sieci ciepłowniczej 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana i technologiczna lokalnej sieci ciepłowniczej 5. Ocena stanu technicznego lokalnej sieci ciepłowniczej w zakresie istotnym dla wskazania właściwych usprawnień termomodernizacyjnych 6. Dokumentacja wykonania kolejnych kroków algorytmu służącego wskazaniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego w lokalnej sieci ciepłowniczej 7. Charakterystyka optymalnego wariantu przedsięwzięcia termo modernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. 9. Załączniki

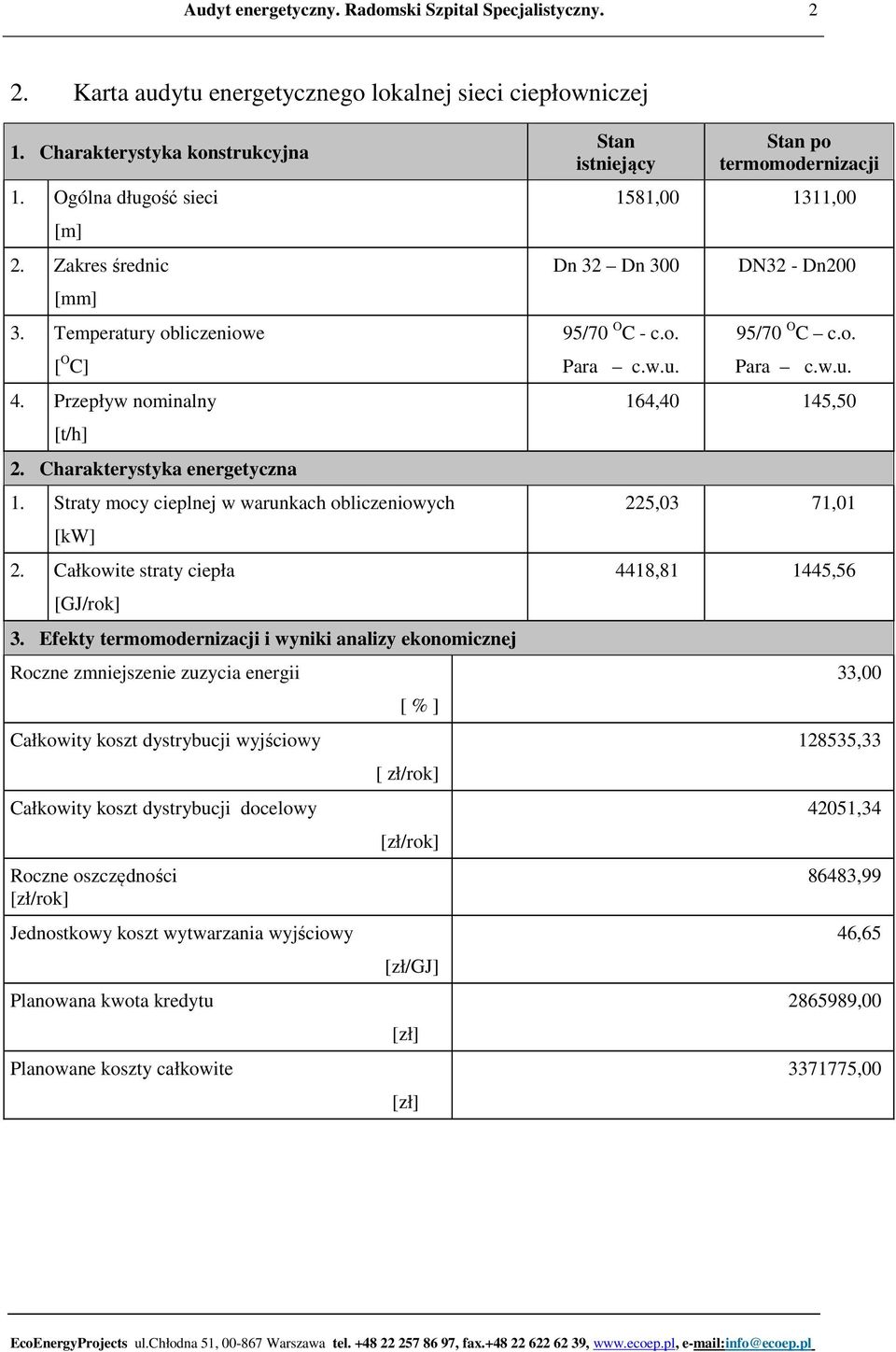

2 2 2. Karta audytu energetycznego lokalnej sieci ciepłowniczej 1. Charakterystyka konstrukcyjna 1. Ogólna długość sieci [m] 2. Zakres średnic [mm] 3. Temperatury obliczeniowe [ O C] 4. Przepływ nominalny [t/h] 2. Charakterystyka energetyczna 1. Straty mocy cieplnej w warunkach obliczeniowych [kw] 2. Całkowite straty ciepła [GJ/rok] 3. Efekty termomodernizacji i wyniki analizy ekonomicznej Roczne zmniejszenie zuzycia energii Całkowity koszt dystrybucji wyjściowy Całkowity koszt dystrybucji docelowy Roczne oszczędności [zł/rok] Jednostkowy koszt wytwarzania wyjściowy Planowana kwota kredytu Planowane koszty całkowite [ % ] [ zł/rok] [zł/rok] [zł/gj] [zł] [zł] Stan istniejący Stan po termomodernizacji 1581, ,00 Dn 32 Dn /70 O C - c.o. Para c.w.u. DN32 - Dn200 95/70 O C c.o. Para c.w.u. 164,40 145,50 225,03 71, , ,56 33, , , ,99 46, , ,00

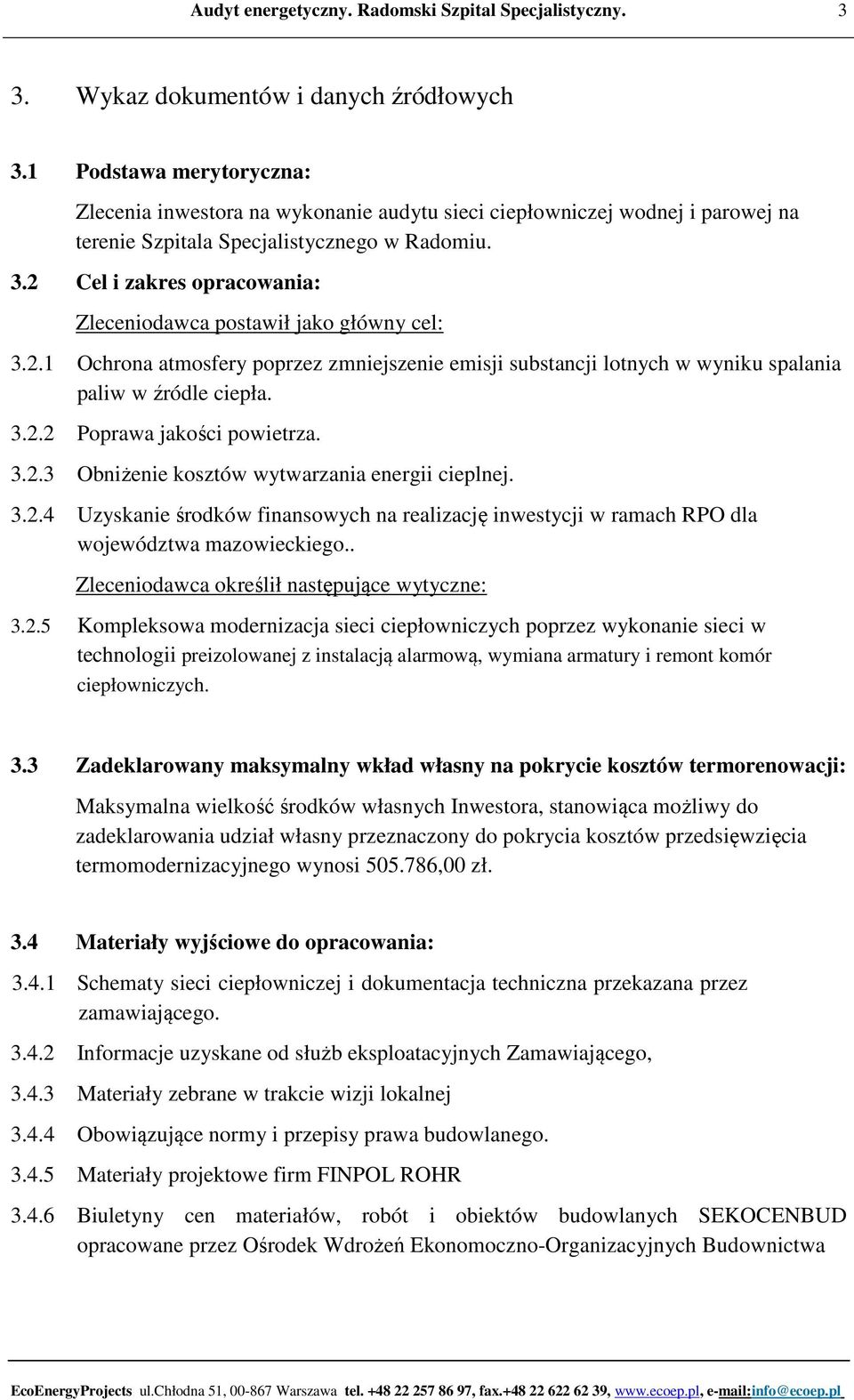

3 3 3. Wykaz dokumentów i danych źródłowych 3.1 Podstawa merytoryczna: Zlecenia inwestora na wykonanie audytu sieci ciepłowniczej wodnej i parowej na terenie Szpitala Specjalistycznego w Radomiu. 3.2 Cel i zakres opracowania: Zleceniodawca postawił jako główny cel: Ochrona atmosfery poprzez zmniejszenie emisji substancji lotnych w wyniku spalania paliw w źródle ciepła Poprawa jakości powietrza Obniżenie kosztów wytwarzania energii cieplnej Uzyskanie środków finansowych na realizację inwestycji w ramach RPO dla województwa mazowieckiego.. Zleceniodawca określił następujące wytyczne: Kompleksowa modernizacja sieci ciepłowniczych poprzez wykonanie sieci w technologii preizolowanej z instalacją alarmową, wymiana armatury i remont komór ciepłowniczych. 3.3 Zadeklarowany maksymalny wkład własny na pokrycie kosztów termorenowacji: Maksymalna wielkość środków własnych Inwestora, stanowiąca możliwy do zadeklarowania udział własny przeznaczony do pokrycia kosztów przedsięwzięcia termomodernizacyjnego wynosi ,00 zł. 3.4 Materiały wyjściowe do opracowania: Schematy sieci ciepłowniczej i dokumentacja techniczna przekazana przez zamawiającego Informacje uzyskane od służb eksploatacyjnych Zamawiającego, Materiały zebrane w trakcie wizji lokalnej Obowiązujące normy i przepisy prawa budowlanego Materiały projektowe firm FINPOL ROHR Biuletyny cen materiałów, robót i obiektów budowlanych SEKOCENBUD opracowane przez Ośrodek Wdrożeń Ekonomoczno-Organizacyjnych Budownictwa

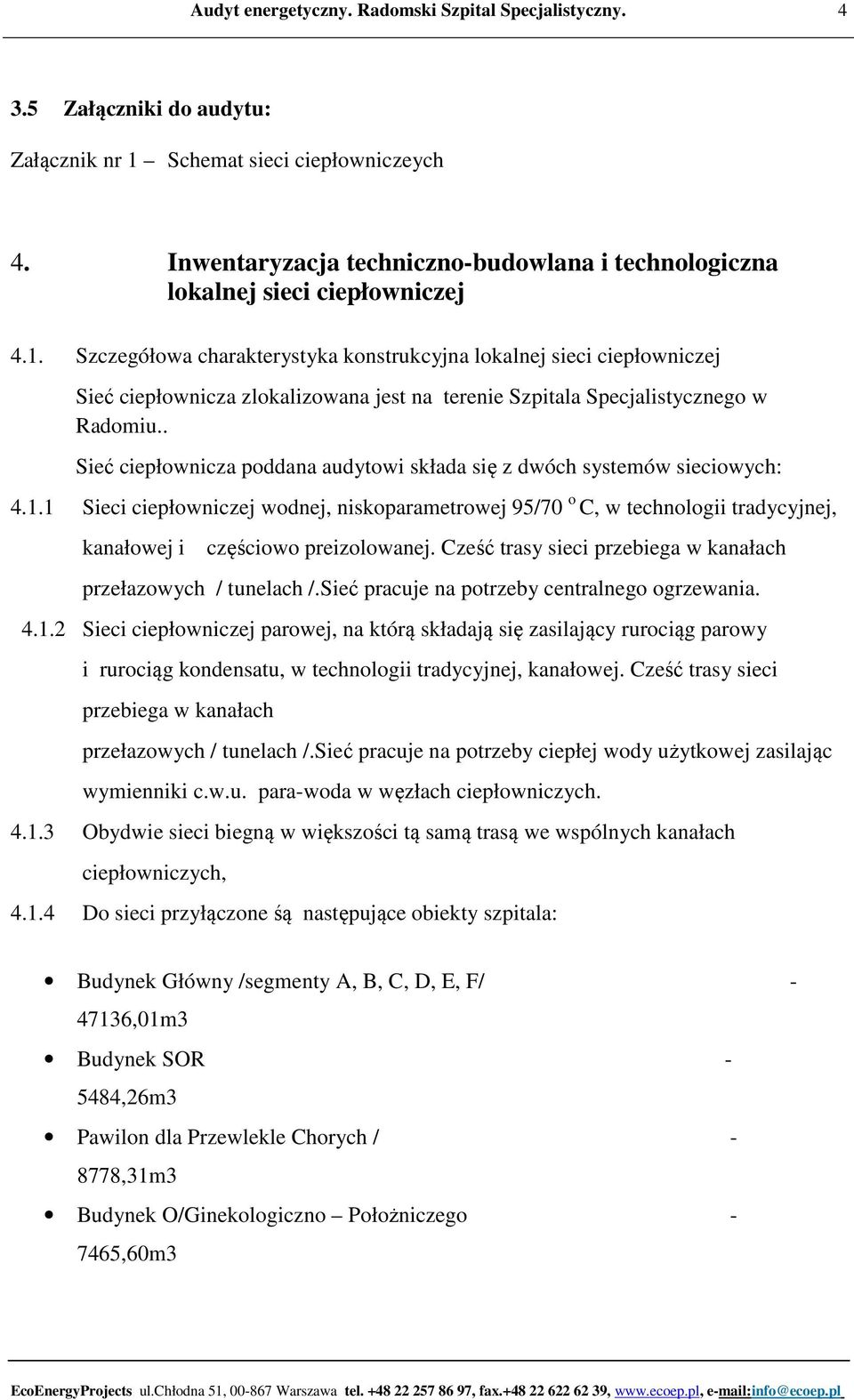

4 4 3.5 Załączniki do audytu: Załącznik nr 1 Schemat sieci ciepłowniczeych 4. Inwentaryzacja techniczno-budowlana i technologiczna lokalnej sieci ciepłowniczej 4.1. Szczegółowa charakterystyka konstrukcyjna lokalnej sieci ciepłowniczej Sieć ciepłownicza zlokalizowana jest na terenie Szpitala Specjalistycznego w Radomiu.. Sieć ciepłownicza poddana audytowi składa się z dwóch systemów sieciowych: Sieci ciepłowniczej wodnej, niskoparametrowej 95/70 o C, w technologii tradycyjnej, kanałowej i częściowo preizolowanej. Cześć trasy sieci przebiega w kanałach przełazowych / tunelach /.Sieć pracuje na potrzeby centralnego ogrzewania Sieci ciepłowniczej parowej, na którą składają się zasilający rurociąg parowy i rurociąg kondensatu, w technologii tradycyjnej, kanałowej. Cześć trasy sieci przebiega w kanałach przełazowych / tunelach /.Sieć pracuje na potrzeby ciepłej wody użytkowej zasilając wymienniki c.w.u. para-woda w węzłach ciepłowniczych Obydwie sieci biegną w większości tą samą trasą we wspólnych kanałach ciepłowniczych, Do sieci przyłączone śą następujące obiekty szpitala: Budynek Główny /segmenty A, B, C, D, E, F/ ,01m3 Budynek SOR ,26m3 Pawilon dla Przewlekle Chorych / ,31m3 Budynek O/Ginekologiczno Położniczego ,60m3

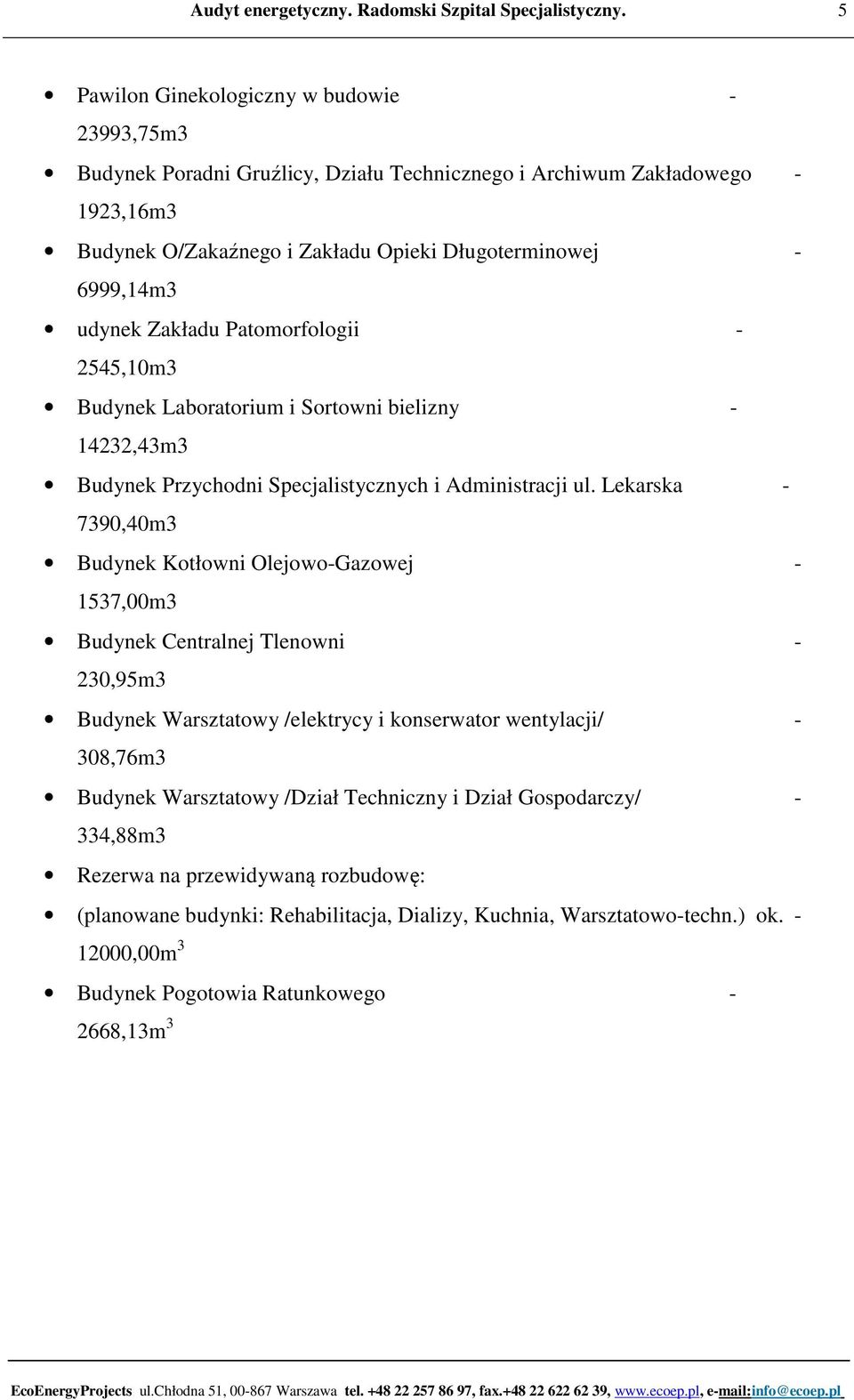

5 5 Pawilon Ginekologiczny w budowie ,75m3 Budynek Poradni Gruźlicy, Działu Technicznego i Archiwum Zakładowego ,16m3 Budynek O/Zakaźnego i Zakładu Opieki Długoterminowej ,14m3 udynek Zakładu Patomorfologii ,10m3 Budynek Laboratorium i Sortowni bielizny ,43m3 Budynek Przychodni Specjalistycznych i Administracji ul. Lekarska ,40m3 Budynek Kotłowni Olejowo-Gazowej ,00m3 Budynek Centralnej Tlenowni - 230,95m3 Budynek Warsztatowy /elektrycy i konserwator wentylacji/ - 308,76m3 Budynek Warsztatowy /Dział Techniczny i Dział Gospodarczy/ - 334,88m3 Rezerwa na przewidywaną rozbudowę: (planowane budynki: Rehabilitacja, Dializy, Kuchnia, Warsztatowo-techn.) ok ,00m 3 Budynek Pogotowia Ratunkowego ,13m 3

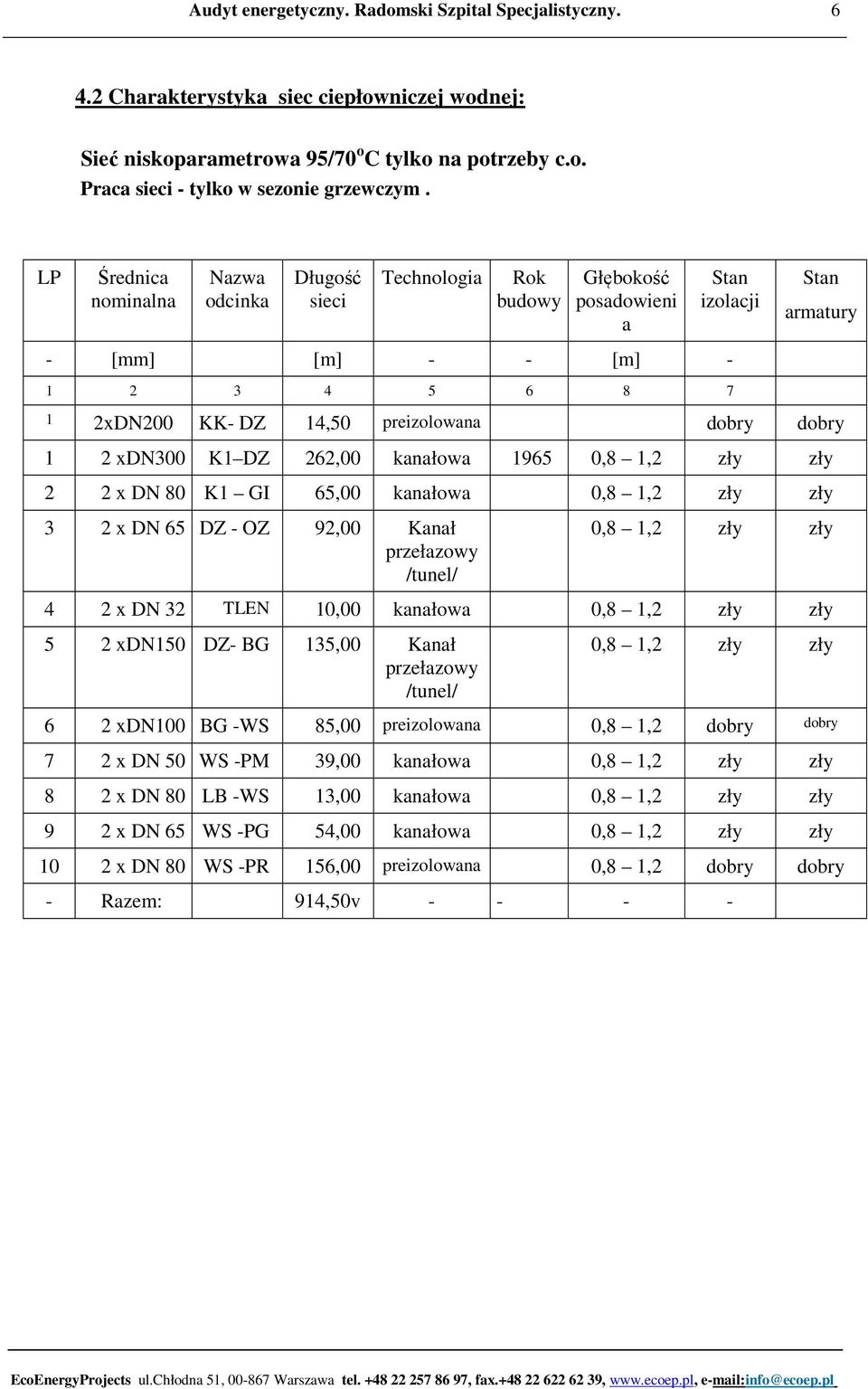

6 6 4.2 Charakterystyka siec ciepłowniczej wodnej: Sieć niskoparametrowa 95/70 o C tylko na potrzeby c.o. Praca sieci - tylko w sezonie grzewczym. LP Średnica nominalna Nazwa odcinka Długość sieci Technologia Rok budowy Głębokość posadowieni a Stan izolacji - [mm] [m] - - [m] Stan armatury 1 2xDN200 KK- DZ 14,50 preizolowana dobry dobry 1 2 xdn300 K1 DZ 262,00 kanałowa ,8 1,2 zły zły 2 2 x DN 80 K1 GI 65,00 kanałowa 0,8 1,2 zły zły 3 2 x DN 65 DZ - OZ 92,00 Kanał przełazowy /tunel/ 0,8 1,2 zły zły 4 2 x DN 32 TLEN 10,00 kanałowa 0,8 1,2 zły zły 5 2 xdn150 DZ- BG 135,00 Kanał przełazowy /tunel/ 0,8 1,2 zły zły 6 2 xdn100 BG -WS 85,00 preizolowana 0,8 1,2 dobry dobry 7 2 x DN 50 WS -PM 39,00 kanałowa 0,8 1,2 zły zły 8 2 x DN 80 LB -WS 13,00 kanałowa 0,8 1,2 zły zły 9 2 x DN 65 WS -PG 54,00 kanałowa 0,8 1,2 zły zły 10 2 x DN 80 WS -PR 156,00 preizolowana 0,8 1,2 dobry dobry - Razem: 914,50v

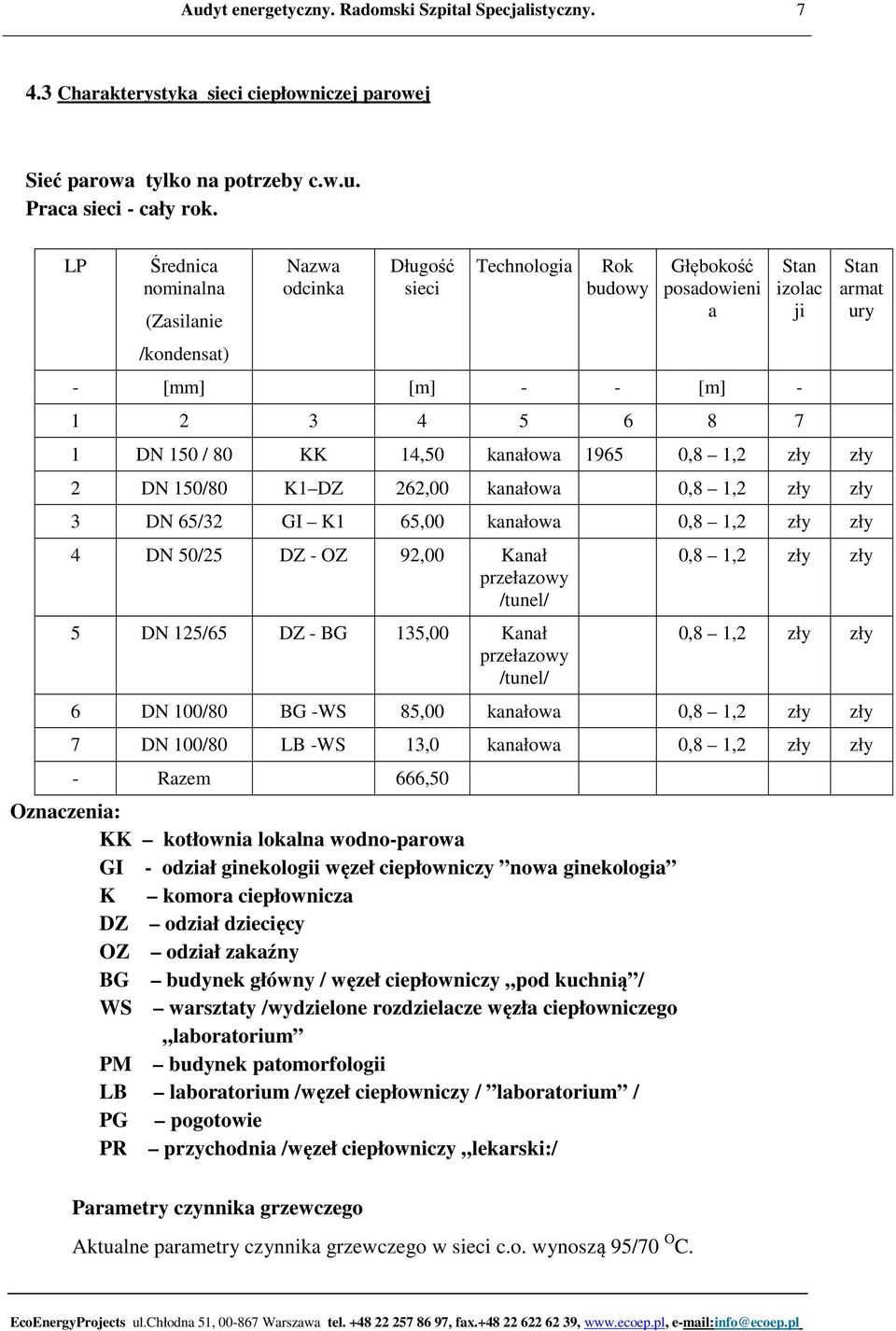

7 7 4.3 Charakterystyka sieci ciepłowniczej parowej Sieć parowa tylko na potrzeby c.w.u. Praca sieci - cały rok. LP Średnica nominalna (Zasilanie /kondensat) Nazwa odcinka Długość sieci Technologia Rok budowy Głębokość posadowieni a - [mm] [m] - - [m] Stan izolac ji 1 DN 150 / 80 KK 14,50 kanałowa ,8 1,2 zły zły 2 DN 150/80 K1 DZ 262,00 kanałowa 0,8 1,2 zły zły 3 DN 65/32 GI K1 65,00 kanałowa 0,8 1,2 zły zły 4 DN 50/25 DZ - OZ 92,00 Kanał przełazowy /tunel/ 5 DN 125/65 DZ - BG 135,00 Kanał przełazowy /tunel/ Stan armat ury 0,8 1,2 zły zły 0,8 1,2 zły zły 6 DN 100/80 BG -WS 85,00 kanałowa 0,8 1,2 zły zły 7 DN 100/80 LB -WS 13,0 kanałowa 0,8 1,2 zły zły - Razem 666,50 Oznaczenia: KK kotłownia lokalna wodno-parowa GI - odział ginekologii węzeł ciepłowniczy nowa ginekologia K komora ciepłownicza DZ odział dziecięcy OZ odział zakaźny BG budynek główny / węzeł ciepłowniczy pod kuchnią / WS warsztaty /wydzielone rozdzielacze węzła ciepłowniczego laboratorium PM budynek patomorfologii LB laboratorium /węzeł ciepłowniczy / laboratorium / PG pogotowie PR przychodnia /węzeł ciepłowniczy lekarski:/ Parametry czynnika grzewczego Aktualne parametry czynnika grzewczego w sieci c.o. wynoszą 95/70 O C.

8 8 4.4 Schemat technologiczny sieci Schemat sieci stanowi załącznik do audytu. 4.5 Określenie całkowitych strat ciepła w lokalnej sieci ciepłowniczej de = E1-E2 [GJ/rok] E1 straty ciepła przed modernizacją [GJ/rok], E1= Eq+En [GJ/rok] E2 straty ciepła po modernizacji [GJ/rok]. Eq = Es + E i, [GJ/rok] straty ciepła w ciągu roku w sieci ciepłowniczej El straty ciepła poza sezonem grzewczym [GJ/rok] Es straty ciepła w sezonie grzewczym [GJ/rok] Obliczenie strat ciepła przez przenikanie i nieszczelności sieci w ciągu roku w sieci ciepłowniczej wodnej. Obliczenie strat ciepła przez nieszczelności sieci ciepłowniczej wodnej w ciągu roku przed modernizacją. E n =3,26 L i D 2 wn v s (t 1śr +t 2śr 24) 10-9 [GJ/rok] Lp Dn L V s E n -- mm m GJ/rok xDN ,00 2,6 12, x DN80 65,00 2,6 0, x DN65 92,00 2,6 0, x DN32 10,00 2,6 0,06 5 2xDN ,00 2,6 1, x DN50 39,00 2,6 0, x DN80 13,00 2,6 0, x DN65 54,00 2,6 0,124 Razem 15,152

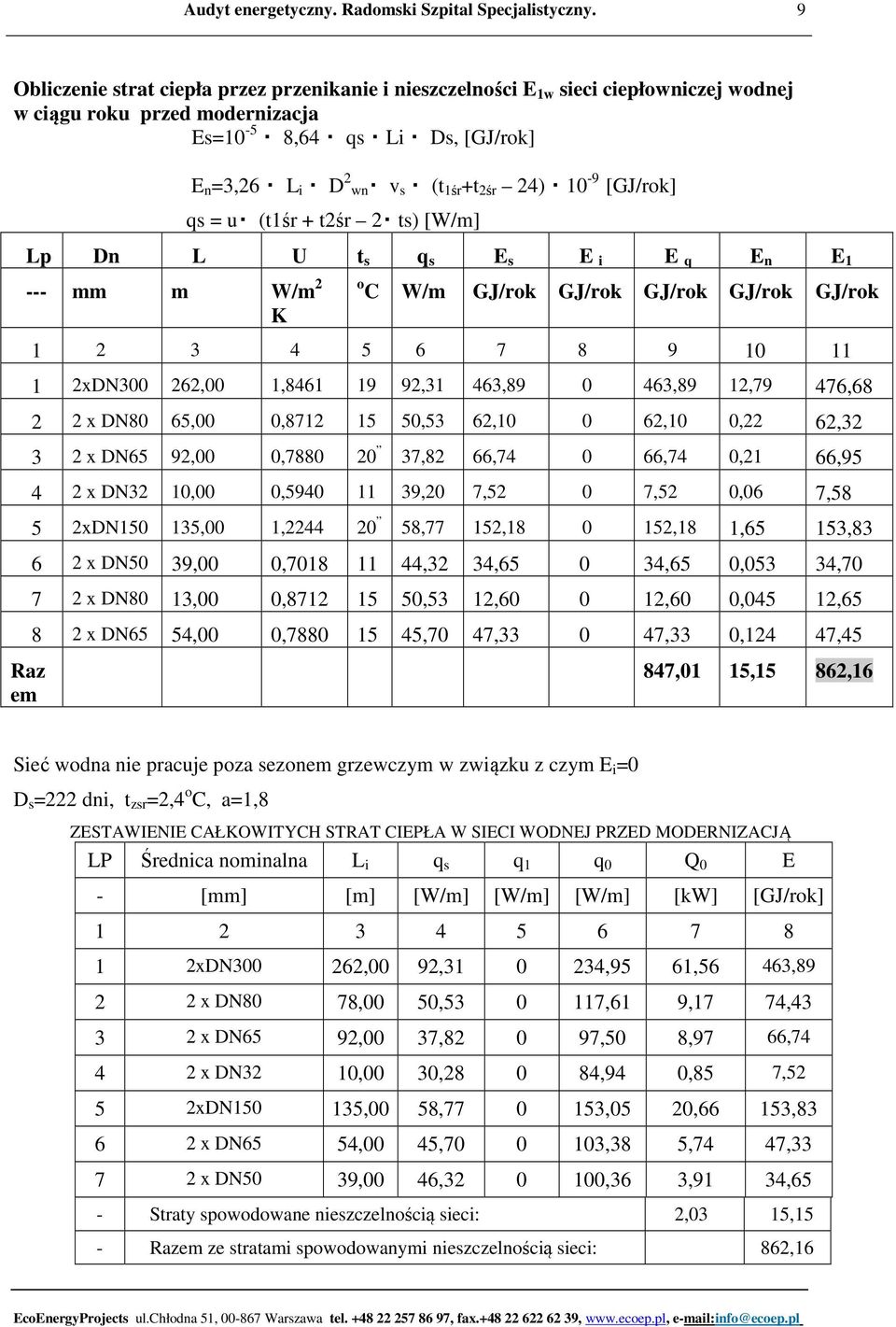

9 9 Obliczenie strat ciepła przez przenikanie i nieszczelności E 1w sieci ciepłowniczej wodnej w ciągu roku przed modernizacja Es=10-5 8,64 qs Li Ds, [GJ/rok] Raz em E n =3,26 L i D 2 wn v s (t 1śr +t 2śr 24) 10-9 [GJ/rok] qs = u (t1śr + t2śr 2 ts) [W/m] Lp Dn L U t s q s E s E i E q E n E mm m W/m 2 K o C W/m GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok xDN ,00 1, ,31 463, ,89 12,79 476, x DN80 65,00 0, ,53 62, ,10 0,22 62, x DN65 92,00 0, ,82 66, ,74 0,21 66, x DN32 10,00 0, ,20 7,52 0 7,52 0,06 7,58 5 2xDN ,00 1, ,77 152, ,18 1,65 153, x DN50 39,00 0, ,32 34, ,65 0,053 34, x DN80 13,00 0, ,53 12, ,60 0,045 12, x DN65 54,00 0, ,70 47, ,33 0,124 47,45 847,01 15,15 862,16 Sieć wodna nie pracuje poza sezonem grzewczym w związku z czym E i =0 D s =222 dni, t zsr =2,4 o C, a=1,8 ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI WODNEJ PRZED MODERNIZACJĄ LP Średnica nominalna L i q s q 1 q 0 Q 0 E - [mm] [m] [W/m] [W/m] [W/m] [kw] [GJ/rok] xDN ,00 92, ,95 61,56 463, x DN80 78,00 50, ,61 9,17 74, x DN65 92,00 37, ,50 8,97 66, x DN32 10,00 30, ,94 0,85 7,52 5 2xDN ,00 58, ,05 20,66 153, x DN65 54,00 45, ,38 5,74 47, x DN50 39,00 46, ,36 3,91 34,65 - Straty spowodowane nieszczelnością sieci: 2,03 15,15 - Razem ze stratami spowodowanymi nieszczelnością sieci: 862,16

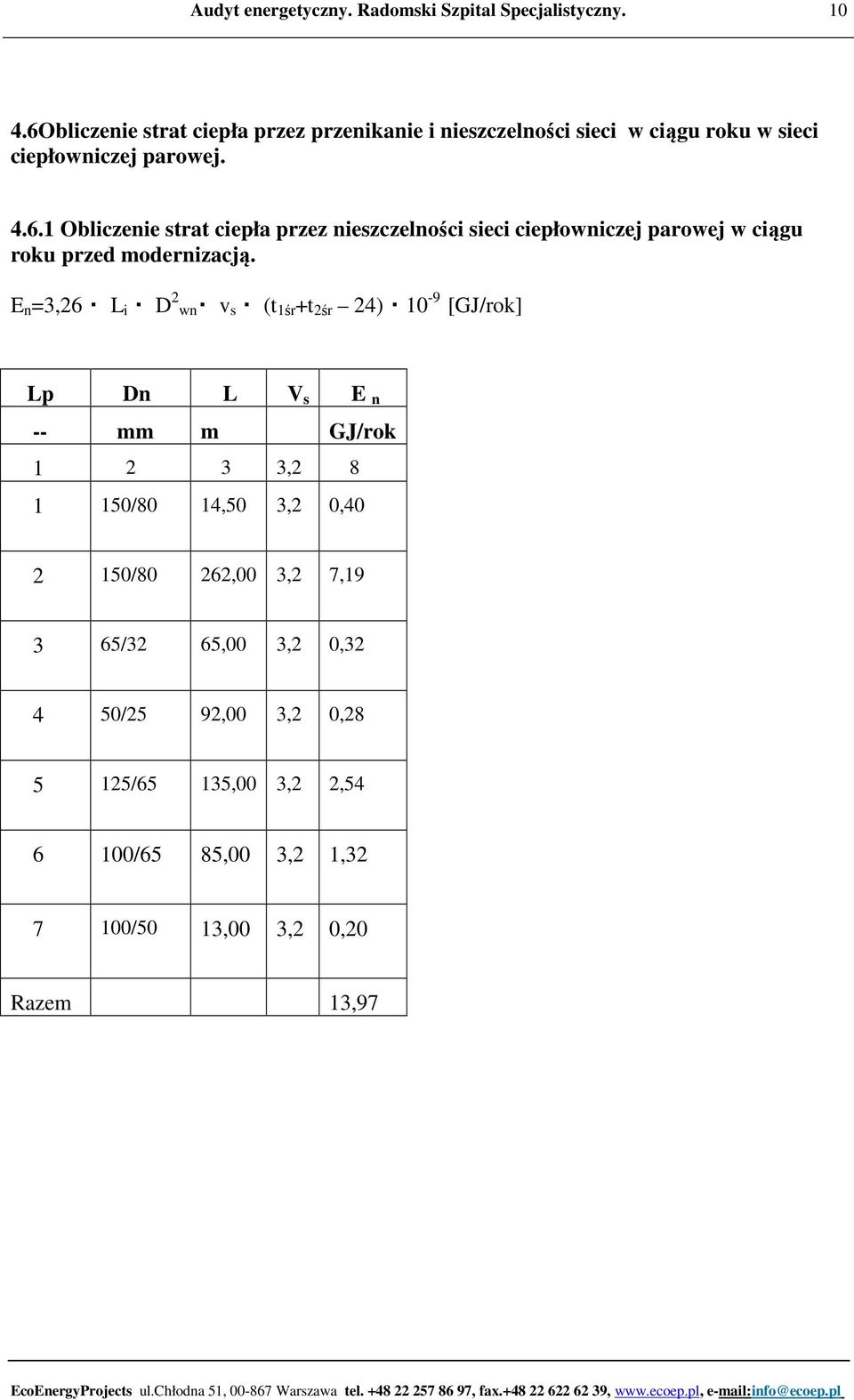

10 10 4.6Obliczenie strat ciepła przez przenikanie i nieszczelności sieci w ciągu roku w sieci ciepłowniczej parowej Obliczenie strat ciepła przez nieszczelności sieci ciepłowniczej parowej w ciągu roku przed modernizacją. E n =3,26 L i D 2 wn v s (t 1śr +t 2śr 24) 10-9 [GJ/rok] Lp Dn L V s E n -- mm m GJ/rok , /80 14,50 3,2 0, /80 262,00 3,2 7, /32 65,00 3,2 0, /25 92,00 3,2 0, /65 135,00 3,2 2, /65 85,00 3,2 1, /50 13,00 3,2 0,20 Razem 13,97

11 Obliczenie strat ciepła przez przenikanie i nieszczelności E 1p sieci parowej w ciągu roku przed modernizacja Lp Dn L U t s q s E s E i E q E n E mm m W/m 2 K o C W/m GJ/rok GJ /ro k GJ/rok GJ/ro k /80 14,50 1,2244 0, /80 262,00 1,2244 0, /32 65,00 0,7880 0, /25 92,00 0,7018 0, /65 135,00 1,1043 0, /50 85,00 0,9778 0, /50 13,00 0,9778 0, GJ/rok 190,76 87, ,23 2,12 89,35 190, , ,10 7, ,29 132,67 274, ,19 0,32 274, , , ,39 0,28 332,57 170,31 731, ,03 2,54 733,57 168,26 454, ,58 1,32 455,90 168,26 69, ,52 0,20 69,72 Razem 3538,04 13, ,01 temperatura w tunelu komunikacyjnym D s =365 dni, t zsr =2,4 o C, a=1,8, u = a u 0, 75/40 Qo = q o. Li, [kw] q o - jednostkowe straty ciepła w warunkach obliczeniowych qo = u (t1o + t2o 2 ts) [W/m]

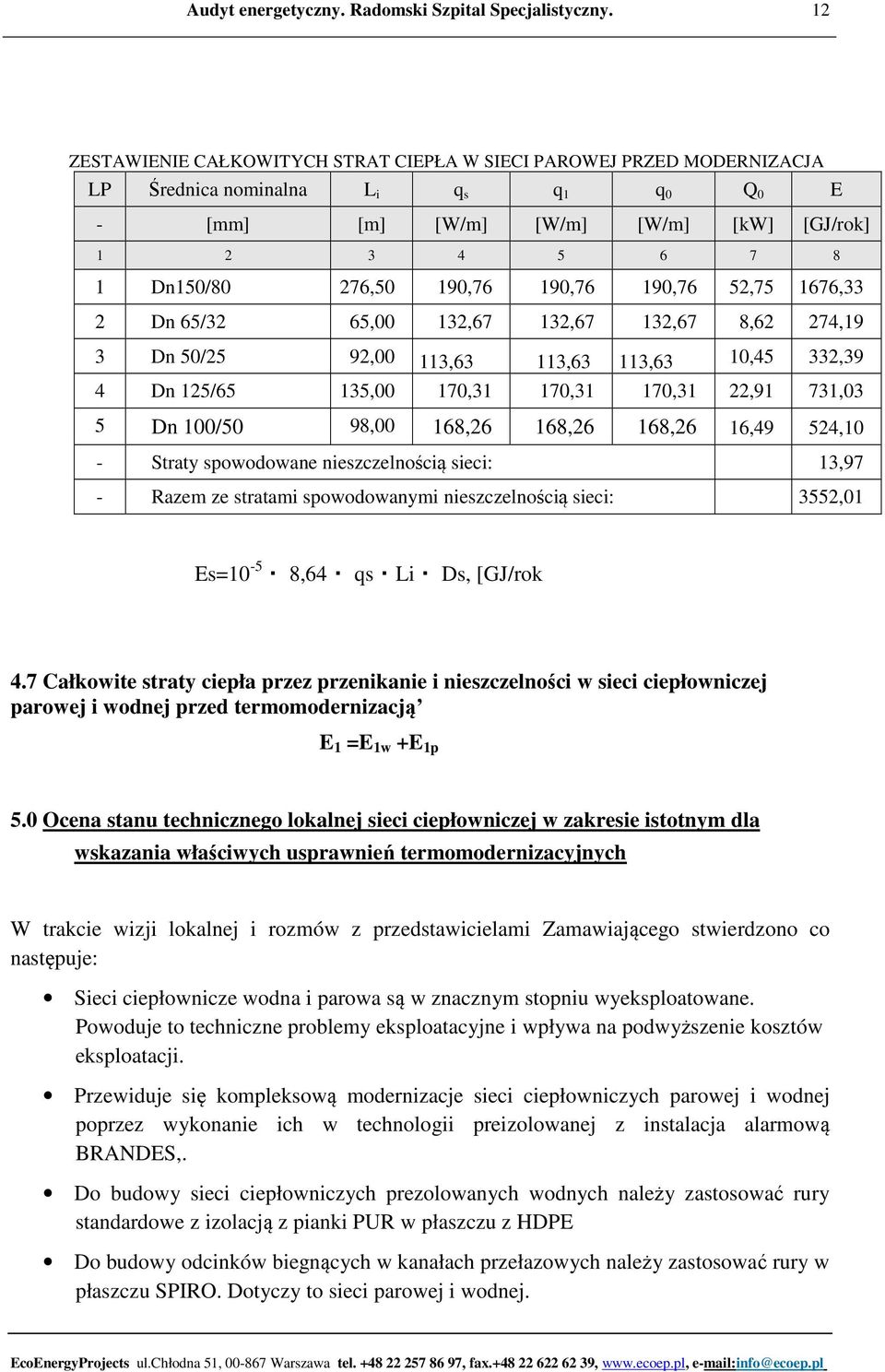

12 12 ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI PAROWEJ PRZED MODERNIZACJA LP Średnica nominalna L i q s q 1 q 0 Q 0 E - [mm] [m] [W/m] [W/m] [W/m] [kw] [GJ/rok] Dn150/80 276,50 190,76 190,76 190,76 52, ,33 2 Dn 65/32 65,00 132,67 132,67 132,67 8,62 274,19 3 Dn 50/25 92,00 113,63 113,63 113,63 10,45 332,39 4 Dn 125/65 135,00 170,31 170,31 170,31 22,91 731,03 5 Dn 100/50 98,00 168,26 168,26 168,26 16,49 524,10 - Straty spowodowane nieszczelnością sieci: 13,97 - Razem ze stratami spowodowanymi nieszczelnością sieci: 3552,01 Es=10-5 8,64 qs Li Ds, [GJ/rok 4.7 Całkowite straty ciepła przez przenikanie i nieszczelności w sieci ciepłowniczej parowej i wodnej przed termomodernizacją E 1 =E 1w +E 1p 5.0 Ocena stanu technicznego lokalnej sieci ciepłowniczej w zakresie istotnym dla wskazania właściwych usprawnień termomodernizacyjnych W trakcie wizji lokalnej i rozmów z przedstawicielami Zamawiającego stwierdzono co następuje: Sieci ciepłownicze wodna i parowa są w znacznym stopniu wyeksploatowane. Powoduje to techniczne problemy eksploatacyjne i wpływa na podwyższenie kosztów eksploatacji. Przewiduje się kompleksową modernizacje sieci ciepłowniczych parowej i wodnej poprzez wykonanie ich w technologii preizolowanej z instalacja alarmową BRANDES,. Do budowy sieci ciepłowniczych prezolowanych wodnych należy zastosować rury standardowe z izolacją z pianki PUR w płaszczu z HDPE Do budowy odcinków biegnących w kanałach przełazowych należy zastosować rury w płaszczu SPIRO. Dotyczy to sieci parowej i wodnej.

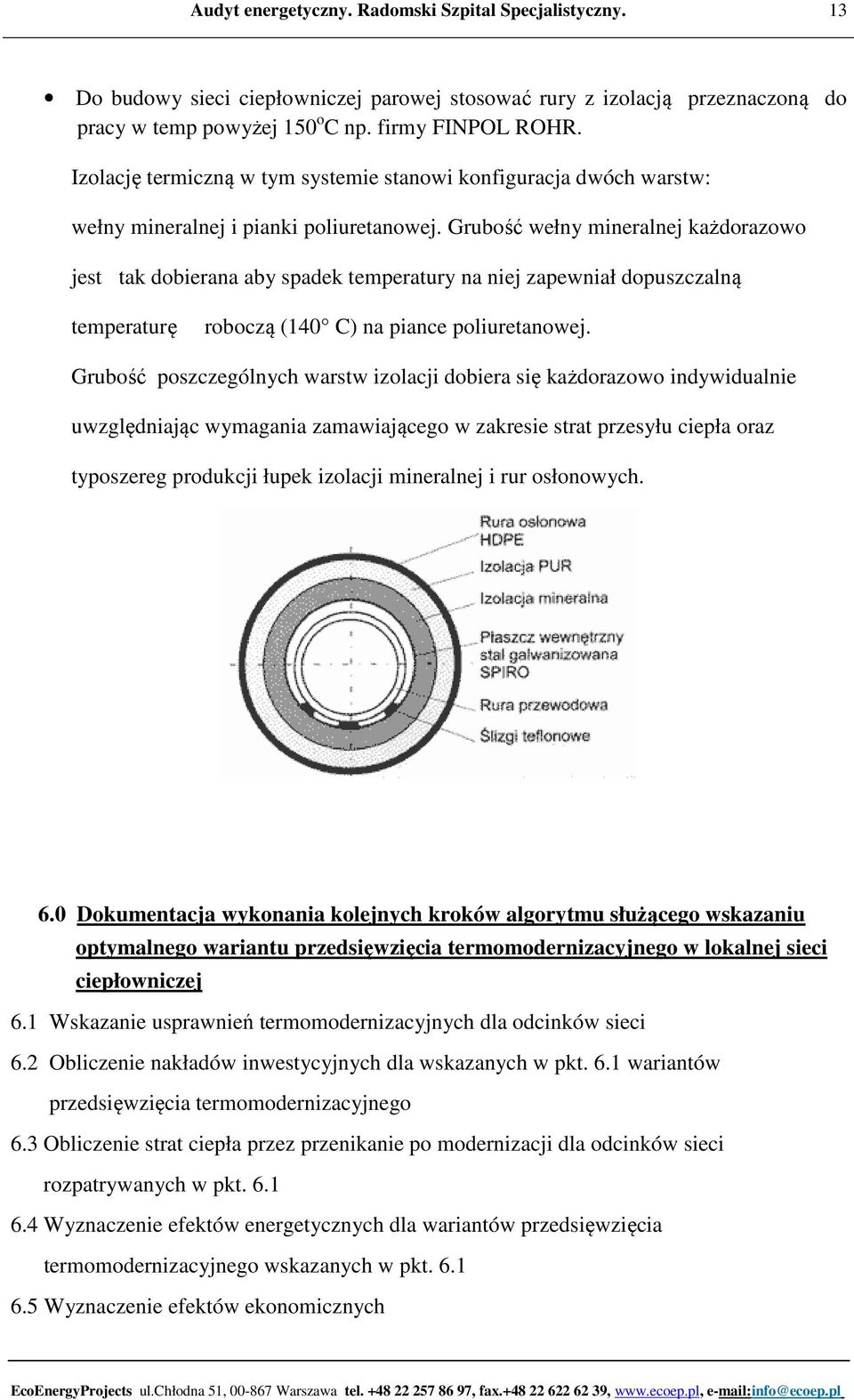

13 13 Do budowy sieci ciepłowniczej parowej stosować rury z izolacją przeznaczoną do pracy w temp powyżej 150 o C np. firmy FINPOL ROHR. Izolację termiczną w tym systemie stanowi konfiguracja dwóch warstw: wełny mineralnej i pianki poliuretanowej. Grubość wełny mineralnej każdorazowo jest tak dobierana aby spadek temperatury na niej zapewniał dopuszczalną temperaturę roboczą (140 C) na piance poliuretanowej. Grubość poszczególnych warstw izolacji dobiera się każdorazowo indywidualnie uwzględniając wymagania zamawiającego w zakresie strat przesyłu ciepła oraz typoszereg produkcji łupek izolacji mineralnej i rur osłonowych. 6.0 Dokumentacja wykonania kolejnych kroków algorytmu służącego wskazaniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego w lokalnej sieci ciepłowniczej 6.1 Wskazanie usprawnień termomodernizacyjnych dla odcinków sieci 6.2 Obliczenie nakładów inwestycyjnych dla wskazanych w pkt. 6.1 wariantów przedsięwzięcia termomodernizacyjnego 6.3 Obliczenie strat ciepła przez przenikanie po modernizacji dla odcinków sieci rozpatrywanych w pkt Wyznaczenie efektów energetycznych dla wariantów przedsięwzięcia termomodernizacyjnego wskazanych w pkt Wyznaczenie efektów ekonomicznych

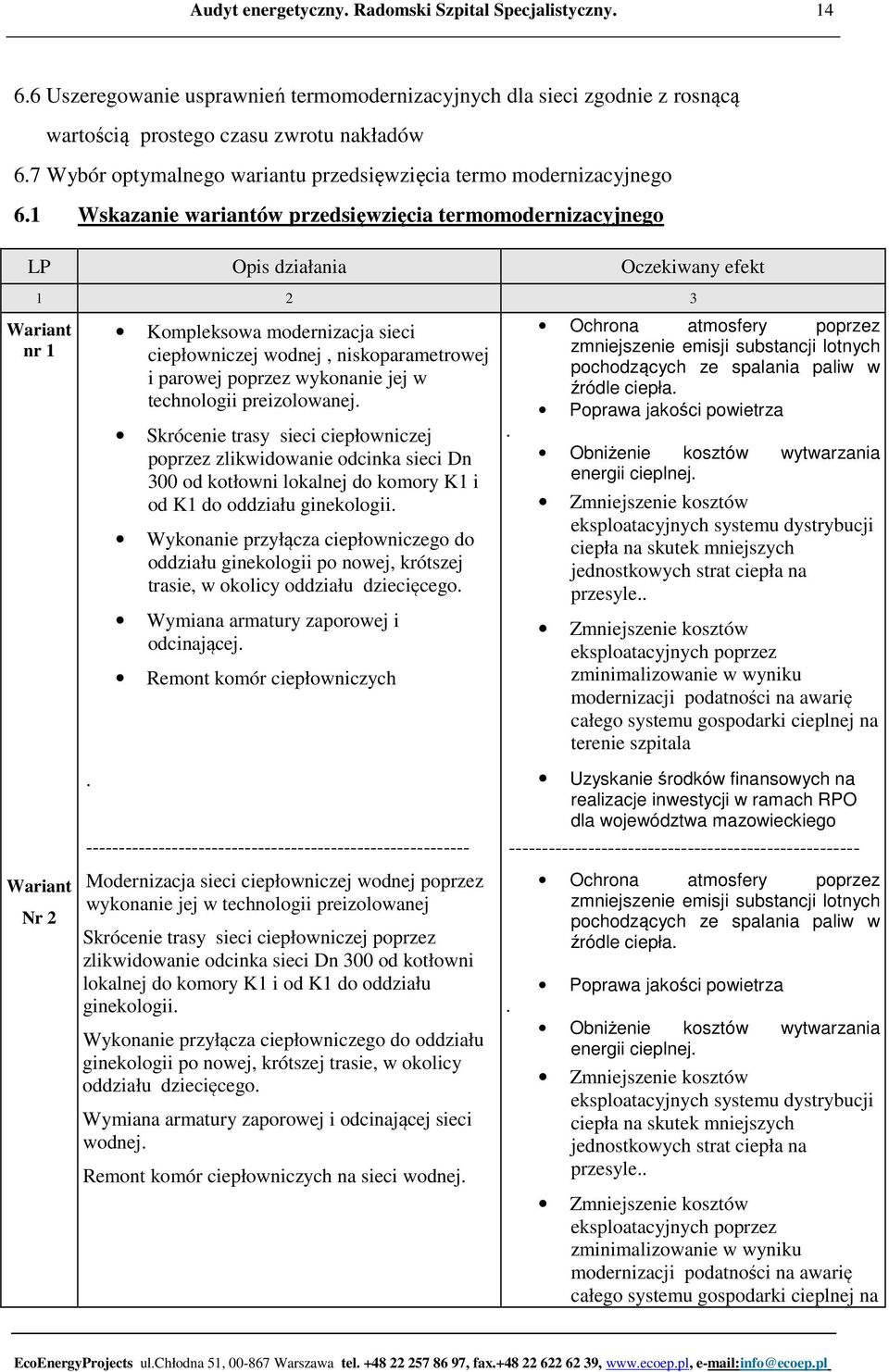

14 Uszeregowanie usprawnień termomodernizacyjnych dla sieci zgodnie z rosnącą wartością prostego czasu zwrotu nakładów 6.7 Wybór optymalnego wariantu przedsięwzięcia termo modernizacyjnego 6.1 Wskazanie wariantów przedsięwzięcia termomodernizacyjnego LP Opis działania Oczekiwany efekt Wariant nr 1 Kompleksowa modernizacja sieci ciepłowniczej wodnej, niskoparametrowej i parowej poprzez wykonanie jej w technologii preizolowanej. Skrócenie trasy sieci ciepłowniczej poprzez zlikwidowanie odcinka sieci Dn 300 od kotłowni lokalnej do komory K1 i od K1 do oddziału ginekologii. Wykonanie przyłącza ciepłowniczego do oddziału ginekologii po nowej, krótszej trasie, w okolicy oddziału dziecięcego. Wymiana armatury zaporowej i odcinającej. Remont komór ciepłowniczych. Ochrona atmosfery poprzez zmniejszenie emisji substancji lotnych pochodzących ze spalania paliw w źródle ciepła. Poprawa jakości powietrza Obniżenie kosztów wytwarzania energii cieplnej. Zmniejszenie kosztów eksploatacyjnych systemu dystrybucji ciepła na skutek mniejszych jednostkowych strat ciepła na przesyle.. Zmniejszenie kosztów eksploatacyjnych poprzez zminimalizowanie w wyniku modernizacji podatności na awarię całego systemu gospodarki cieplnej na terenie szpitala Wariant Nr Modernizacja sieci ciepłowniczej wodnej poprzez wykonanie jej w technologii preizolowanej Skrócenie trasy sieci ciepłowniczej poprzez zlikwidowanie odcinka sieci Dn 300 od kotłowni lokalnej do komory K1 i od K1 do oddziału ginekologii. Wykonanie przyłącza ciepłowniczego do oddziału ginekologii po nowej, krótszej trasie, w okolicy oddziału dziecięcego. Wymiana armatury zaporowej i odcinającej sieci wodnej. Remont komór ciepłowniczych na sieci wodnej. Uzyskanie środków finansowych na realizacje inwestycji w ramach RPO dla województwa mazowieckiego Ochrona atmosfery poprzez zmniejszenie emisji substancji lotnych pochodzących ze spalania paliw w źródle ciepła. Poprawa jakości powietrza Obniżenie kosztów wytwarzania energii cieplnej. Zmniejszenie kosztów eksploatacyjnych systemu dystrybucji ciepła na skutek mniejszych jednostkowych strat ciepła na przesyle.. Zmniejszenie kosztów eksploatacyjnych poprzez zminimalizowanie w wyniku modernizacji podatności na awarię całego systemu gospodarki cieplnej na

15 15 LP Opis działania Oczekiwany efekt terenie szpitala Uzyskanie środków finansowych na realizacje inwestycji w ramach RPO dla województwa mazowieckiego Uwagi: 1. W przypadku powyższych wariantów do analizy przyjęto trasę zoptymalizowaną pod względem przebiegu, tj. jej maksymalnego skrócenia, oraz wykorzystania zjawiska samokompensacji 2. Ostateczna trasa sieci ciepłowniczej zostanie określona w projekcie technicznym. 6.2 Obliczenie nakładów inwestycyjnych dla wskazanych w pkt. 6.1 wariantów przedsięwzięcia termomodernizacyjnego NKŁADY NA MODERNIZACJE SIECI WODNEJ. Lp. Średnica nominalna przewodów Długość odcinka Koszt jednostkowy Wartość - - [m.b.] [zł/m.b.] [zł] xDn , , ,00 2 2xDN , , , x DN80 78,00 836, , x DN65 206,00 679, , x DN50 39,00 434, ,00 2 x DN32 10,00 324, ,00 Dokumentacja projektowa, bez VAT: ,00 Razem z dokumentacją projektową, bez VAT: ,00 Razem z dokumentacją projektową, z VAT: ,00 NAKŁADY NA MODERNIZACJE SIECI PAROWEJ Lp. Średnica nominalna przewodów Długość odcinka Koszt jednostkowy Wartość - - [m.b.] [zł/m.b.] [zł] Dn 150-para 65, , ,00 2 Dn 125-para 135, , ,00 3 Dn 100-para 98, , ,00

16 16 Lp. Średnica nominalna przewodów Długość odcinka Koszt jednostkowy Wartość 4 Dn 65-para 65,00 837, ,00 5 Dn 50 -para 92,00 679, ,00 6 Dn 80- kondensat 158,00 972, ,00 7 Dn 65- kondensat 135,00 837, ,00 8 Dn 32- kondensat 65,00 518, ,00 9 Dn 25- kondensat 92,00 434, ,00 10 Dokumentacja projektowa, bez VAT ,00 11 Razem z dokumentacją projektową, bez VAT: ,00 12 Razem z dokumentacją projektową, z VAT: ,00 Ceny jednostkowe budowy sieci ciepłowniczej w technologii preizolowanej określono na podstawie informacji od producentów materiałów preizolowanych (FINPOL ROHR) oraz biuletynów cenowych SEKOCENBUD IV kw W cenie ujęto koszt prac odtworzeniowych i demontażowych, wymiane armatury zaporowej, remont komór ciepłowniczych. Koszt prac projektowych sieci ciepłowniczej określono na podstawie Środowiskowych Zasad Wyceny Prac projektowych Obliczenie strat ciepła przez przenikanie po modernizacji dla odcinków sieci rozpatrywanych w pkt. 6.1 ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI WODNEJ PO MODERNIZACJI LP Średnica nominalna L i q s q 1 q 0 Q 0 E - [mm] [m] [W/m] [W/m] [W/m] [kw] [GJ/rok] xDn ,50 39, ,35 1,18 10,93 2 2xDn ,00 31, ,22 8,67 80,35 3 2xDn 80 78,00 23, ,17 3,84 35,55 4 2xDn ,00 23, ,68 9,82 91,04 5 2xDn 50 39,00 19, ,78 1,55 14,38 6 2xDn 32 10,00 14, ,10 0,32 2,92 - Straty spowodowane nieszczelnością sieci: Razem ze stratami spowodowanymi nieszczelnością sieci: 28,22 261,53

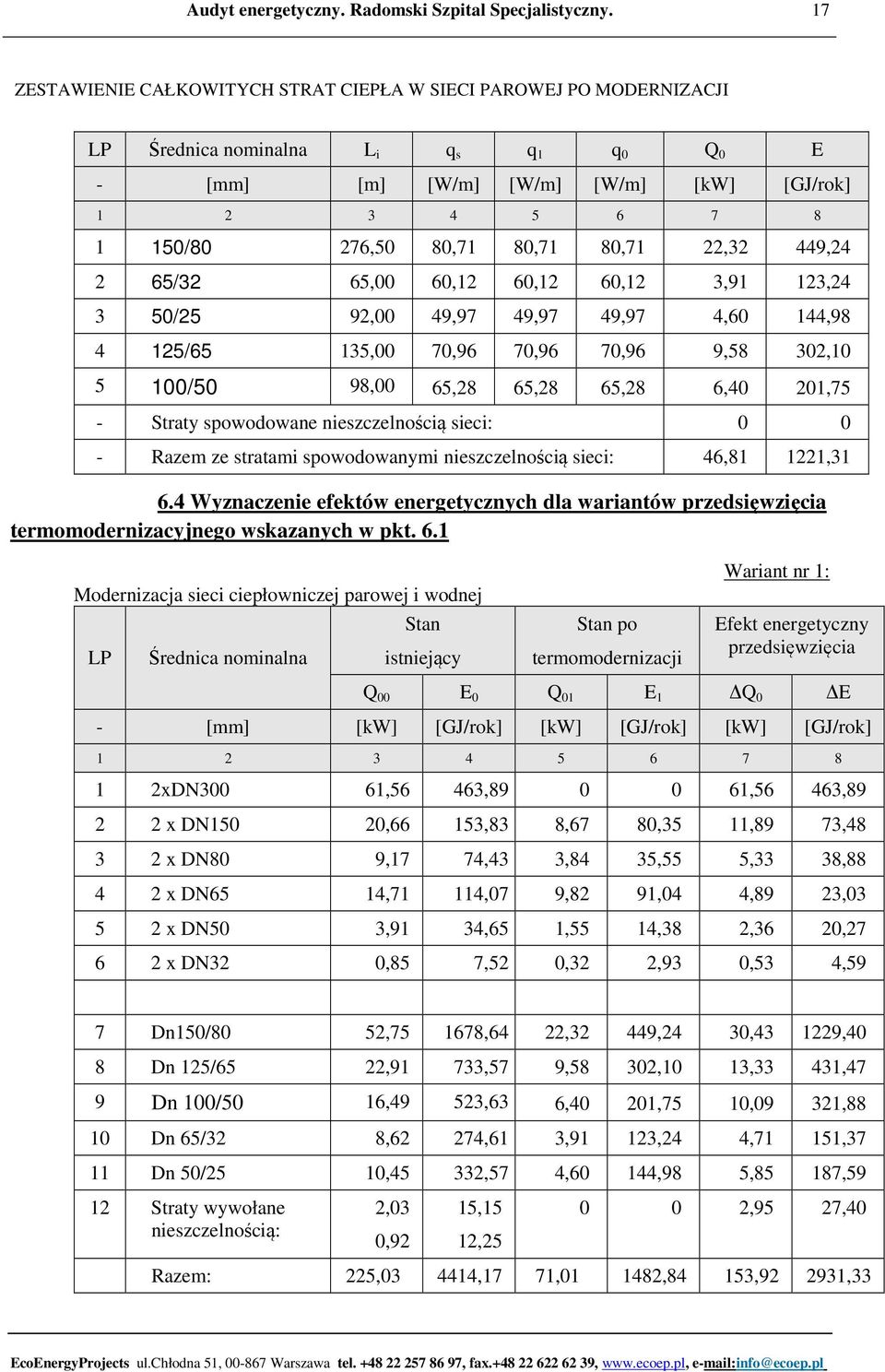

17 17 ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI PAROWEJ PO MODERNIZACJI LP Średnica nominalna L i q s q 1 q 0 Q 0 E - [mm] [m] [W/m] [W/m] [W/m] [kw] [GJ/rok] /80 276,50 80,71 80,71 80,71 22,32 449, /32 65,00 60,12 60,12 60,12 3,91 123, /25 92,00 49,97 49,97 49,97 4,60 144, /65 135,00 70,96 70,96 70,96 9,58 302, /50 98,00 65,28 65,28 65,28 6,40 201,75 - Straty spowodowane nieszczelnością sieci: Razem ze stratami spowodowanymi nieszczelnością sieci: 46, , Wyznaczenie efektów energetycznych dla wariantów przedsięwzięcia termomodernizacyjnego wskazanych w pkt. 6.1 Modernizacja sieci ciepłowniczej parowej i wodnej Stan LP Średnica nominalna istniejący Stan po termomodernizacji Wariant nr 1: Efekt energetyczny przedsięwzięcia Q 00 E 0 Q 01 E 1 Q 0 E - [mm] [kw] [GJ/rok] [kw] [GJ/rok] [kw] [GJ/rok] xDN300 61,56 463, ,56 463, x DN150 20,66 153,83 8,67 80,35 11,89 73, x DN80 9,17 74,43 3,84 35,55 5,33 38, x DN65 14,71 114,07 9,82 91,04 4,89 23, x DN50 3,91 34,65 1,55 14,38 2,36 20, x DN32 0,85 7,52 0,32 2,93 0,53 4,59 7 Dn150/80 52, ,64 22,32 449,24 30, ,40 8 Dn 125/65 22,91 733,57 9,58 302,10 13,33 431,47 9 Dn 100/50 16,49 523,63 6,40 201,75 10,09 321,88 10 Dn 65/32 8,62 274,61 3,91 123,24 4,71 151,37 11 Dn 50/25 10,45 332,57 4,60 144,98 5,85 187,59 12 Straty wywołane nieszczelnością: 2,03 0,92 15,15 12, ,95 27,40 Razem: 225, ,17 71, ,84 153, ,33

18 18 Modernizacja sieci ciepłowniczej wodnej. LP Średnica nominalna Stan istniejący Stan po termomodernizacji Wariant nr 2: Efekt energetyczny przedsięwzięcia Q 00 E 0 Q 01 E 1 Q 0 E - [mm] [kw] [GJ/rok] [kw] [GJ/rok] [kw] [GJ/rok] xDN300 61,56 463, ,56 463, x DN150 20,66 153,83 8,67 80,35 11,89 73, x DN80 9,17 74,43 3,84 35,55 5,33 38, x DN65 14,71 114,07 9,82 91,04 4,89 23, x DN50 3,91 34,65 1,55 14,38 2,36 20, x DN32 0,85 7,52 0,32 2,93 0,53 4,59 7 Straty wywołane nieszczelnością: 2,03 15, ,03 15,15 8 Razem: 112,89 862,16 24,20 261,53 86,56 640, Wyznaczenie efektów ekonomicznych Całkowity koszt wyjściowy dystrybucji ciepła zgodnie z taryfą obowiązującą w dniu sporządzania audytu, z uwzględnieniem obowiązującego podatku VAT równego 22%, wynosi: Stan istniejący: Sieć ciepłownicza parowa i wodna Pozycja Jedn. Wartość Oz zł/gj 45,66 Om zł/mw*m-c 9205,05 Wielkość strat ciepła GJ/a 4414,17 Wielkość strat mocy cieplnej MW 0,2250 Opłata roczna zmienna zł/rok ,00 Opłata roczna stała zł/rok --- Opłata roczna abonamentowa zł/rok --- Całkowity koszt dystrybucji wyjściowy zł/rok ,00

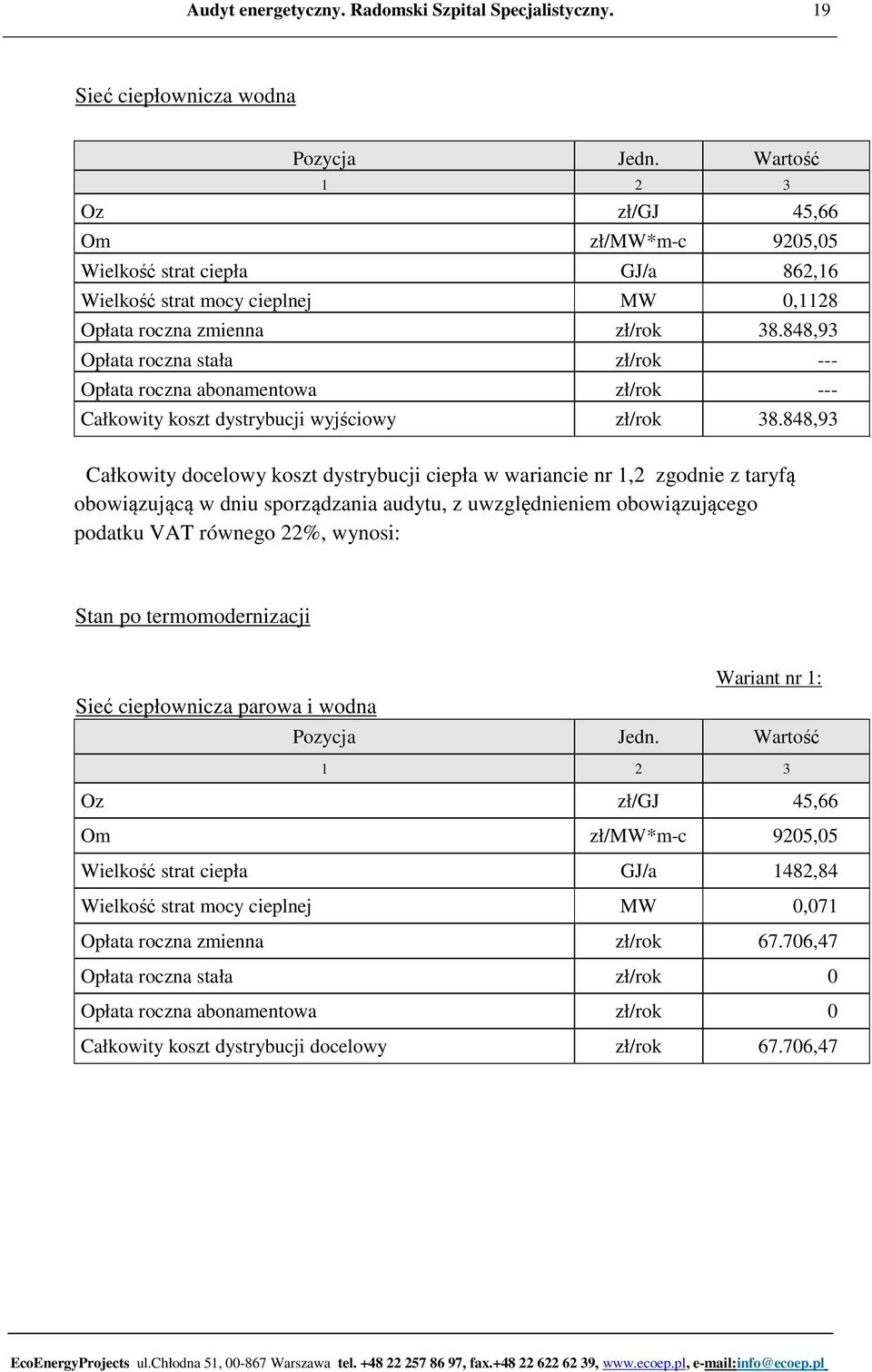

19 19 Sieć ciepłownicza wodna Pozycja Jedn. Wartość Oz zł/gj 45,66 Om zł/mw*m-c 9205,05 Wielkość strat ciepła GJ/a 862,16 Wielkość strat mocy cieplnej MW 0,1128 Opłata roczna zmienna zł/rok ,93 Opłata roczna stała zł/rok --- Opłata roczna abonamentowa zł/rok --- Całkowity koszt dystrybucji wyjściowy zł/rok ,93 Całkowity docelowy koszt dystrybucji ciepła w wariancie nr 1,2 zgodnie z taryfą obowiązującą w dniu sporządzania audytu, z uwzględnieniem obowiązującego podatku VAT równego 22%, wynosi: Stan po termomodernizacji Wariant nr 1: Sieć ciepłownicza parowa i wodna Pozycja Jedn. Wartość Oz zł/gj 45,66 Om zł/mw*m-c 9205,05 Wielkość strat ciepła GJ/a 1482,84 Wielkość strat mocy cieplnej MW 0,071 Opłata roczna zmienna zł/rok ,47 Opłata roczna stała zł/rok 0 Opłata roczna abonamentowa zł/rok 0 Całkowity koszt dystrybucji docelowy zł/rok ,47

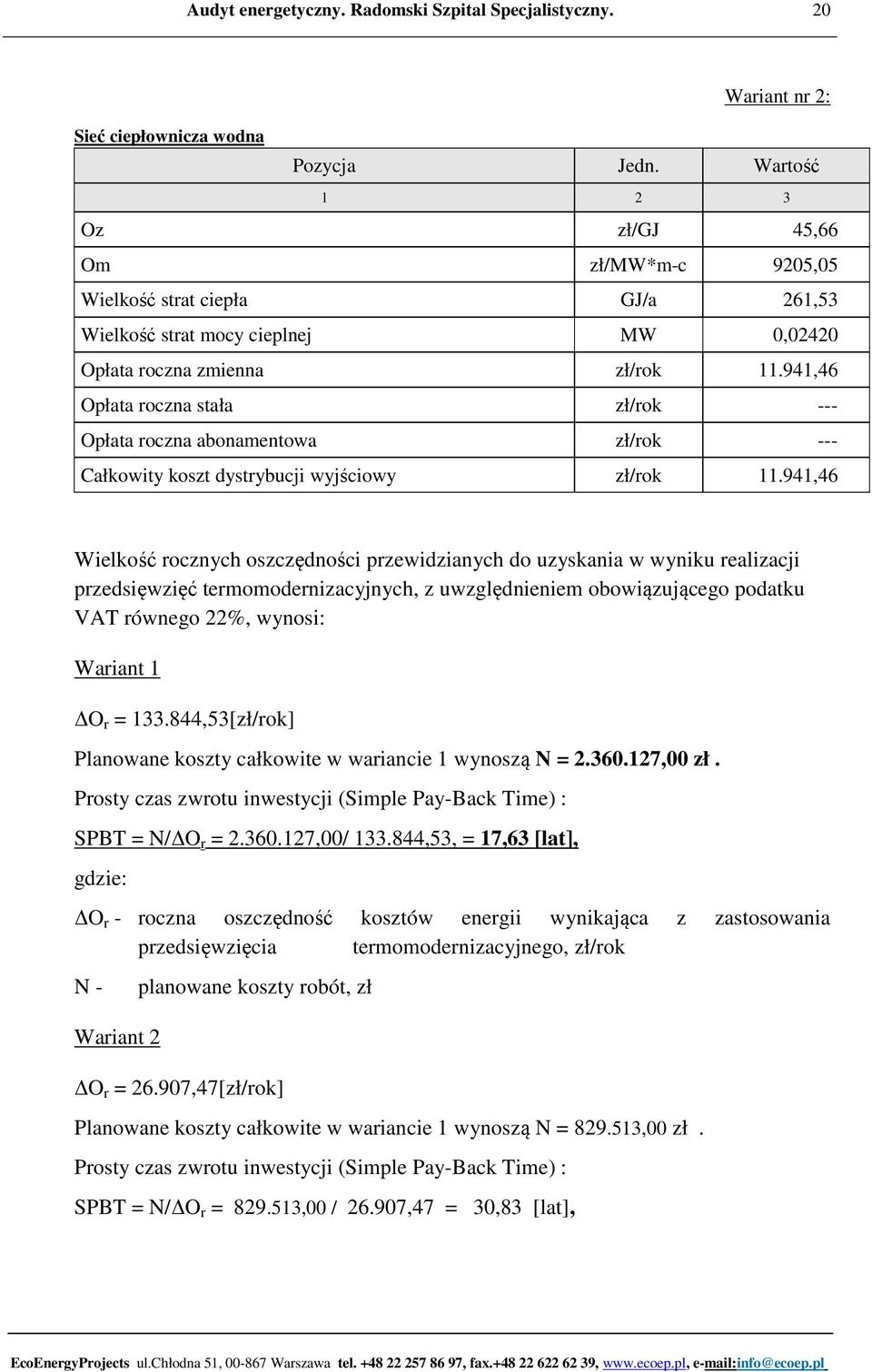

20 20 Wariant nr 2: Sieć ciepłownicza wodna Pozycja Jedn. Wartość Oz zł/gj 45,66 Om zł/mw*m-c 9205,05 Wielkość strat ciepła GJ/a 261,53 Wielkość strat mocy cieplnej MW 0,02420 Opłata roczna zmienna zł/rok ,46 Opłata roczna stała zł/rok --- Opłata roczna abonamentowa zł/rok --- Całkowity koszt dystrybucji wyjściowy zł/rok ,46 Wielkość rocznych oszczędności przewidzianych do uzyskania w wyniku realizacji przedsięwzięć termomodernizacyjnych, z uwzględnieniem obowiązującego podatku VAT równego 22%, wynosi: Wariant 1 O r = ,53[zł/rok] Planowane koszty całkowite w wariancie 1 wynoszą N = ,00 zł. Prosty czas zwrotu inwestycji (Simple Pay-Back Time) : SPBT = N/ O r = ,00/ ,53, = 17,63 [lat], gdzie: O r - roczna oszczędność kosztów energii wynikająca z zastosowania przedsięwzięcia termomodernizacyjnego, zł/rok N - planowane koszty robót, zł Wariant 2 O r = ,47[zł/rok] Planowane koszty całkowite w wariancie 1 wynoszą N = ,00 zł. Prosty czas zwrotu inwestycji (Simple Pay-Back Time) : SPBT = N/ O r = ,00 / ,47 = 30,83 [lat],

21 Uszeregowanie usprawnień termomodernizacyjnych dla sieci ciepłowniczych zgodnie z rosnącą wartością prostego czasu zwrotu nakładów Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót (z VAT) 1 3 Wariant nr 1 Modernizacja sieci ciepłowniczej wodnej, niskoparametrowej i parowej poprzez wykonanie jej w technologii preizolowanej. Skrócenie trasy sieci ciepłowniczej poprzez zlikwidowanie odcinka sieci Dn 300 od kotłowni lokalnej do komory K1 i od K1 do oddziału ginekologii. Wykonanie przyłącza ciepłowniczego do oddziału ginekologii po nowej, krótszej trasie, w okolicy oddziału dziecięcego. Wymiana armatury sieci parowej i widnejzaporowej. Remont komór ciepłowniczych na sieci parowej i wodnej. [zł] ,00 SPBT [lat] 17,63 Wariant nr2 Modernizacja sieci ciepłowniczej wodnej, niskoparametrowej poprzez wykonanie jej w technologii preizolowanej ,00 30,83. Skrócenie trasy sieci ciepłowniczej poprzez zlikwidowanie odcinka sieci Dn 300 od kotłowni lokalnej do komory K1 i od K1 do oddziału ginekologii. Wykonanie przyłącza ciepłowniczego sieci wodnej do oddziału ginekologii po nowej, krótszej trasie, w okolicy oddziału dziecięcego. Wymiana armatury zaporowej sieci wodnej. Remont komór ciepłowniczych na sieci wodnej

22 22 Uwaga: Szczegółowe opracowania modernizacji sieci ciepłowniczych zawierać będzie dokumentacja projektowa. 6.7 Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii do Procentowe zmniejszenie strat ciepła sieci ciepłowniczej Planowana kwota środków własnych i kwota kredytu , ,53 66% , ,00 15,00 85, , ,47 14% , ,05 15,00 85,00 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: Zmniejszenie roczneych strat ciepła sieci ciepłowniczych na przesyle wynosi 66%. Jest to wariant o najkrótszym prostym czasie zwrotu SPBT. Kwota dofinansowania w ramach RPO nie przekracza 85%kosztów inwestycji. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie ,00 zł 7.0. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego

23 23 - planowany koszt całkowity - planowana kwota środków własnych , ,00 - planowana dofinansowania w ramach RPO ,00zł - roczne oszczędności kosztów energii ,53 t.j. 66% 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. Kompleksowa modernizacja sieci ciepłowniczej wodnej, niskoparametrowej c.o. i parowej c.w.u. poprzez: Wykonanie sieci ciepłowniczych parowej i wodnej w technologii preizolowanej wraz z instalacja alarmową BRANDES Skrócenie trasy sieci ciepłowniczej poprzez zlikwidowanie odcinka sieci Dn 300 od kotłowni lokalnej do komory K1 i od K1 do oddziału ginekologii. Wykonanie przyłącza ciepłowniczego sieci parowej i wodnej do oddziału ginekologii po nowej, krótszej trasie, w okolicy oddziału dziecięcego. Wymiana armatury zaporowej sieci parowej i wodnej. Remont komór ciepłowniczych na sieci parowej i wodnej. 9. Załączniki Schemat trasy sieci ciepłowniczych
