1 Przedsiębiorstwo Usługowo Handlowe EnergoKonsult mgr inŝ. Mieczysław Drwięga Koszalin tel Audyt energetyczny sieci cieplnej Inwestor : Samodzielny Publiczny Zespół Zakładów Opieki Zdrowotnej Rodzaj robót: Modernizacja zewnętrznych sieci cieplnych szpitala w Gryficach Adres obiektu : ulica : Niechorska 27 kod, miejscowość Gryfice województwo: zachodniopomorskie Wykonawca audytu : imię, nazwisko: Mieczysław Drwięga Data: Podpis : tytuł zawodowy: mgr inŝ r. audytor energetyczny Aktualizacja: nr opracowania: S /

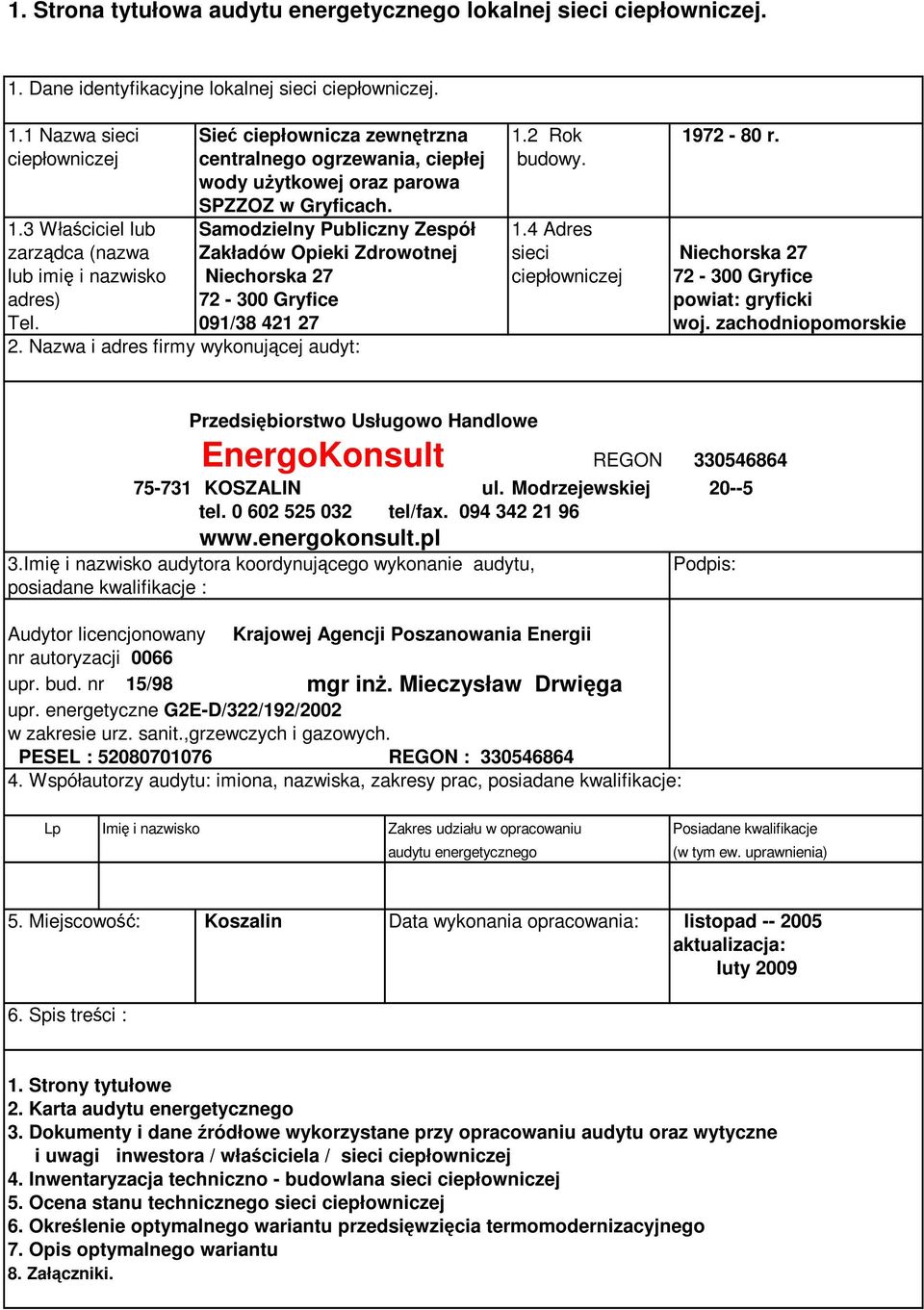

2 1. Strona tytułowa audytu energetycznego lokalnej sieci ciepłowniczej. 1. Dane identyfikacyjne lokalnej sieci ciepłowniczej. 1.1 Nazwa sieci Sieć ciepłownicza zewnętrzna 1.2 Rok r. ciepłowniczej centralnego ogrzewania, ciepłej budowy. wody uŝytkowej oraz parowa SPZZOZ w Gryficach. 1.3 Właściciel lub Samodzielny Publiczny Zespół 1.4 Adres zarządca (nazwa Zakładów Opieki Zdrowotnej sieci Niechorska 27 lub imię i nazwisko Niechorska 27 ciepłowniczej Gryfice adres) Gryfice powiat: gryficki Tel. 091/ woj. zachodniopomorskie 2. Nazwa i adres firmy wykonującej audyt: Przedsiębiorstwo Usługowo Handlowe EnergoKonsult REGON : KOSZALIN ul. Modrzejewskiej tel tel/fax Imię i nazwisko audytora koordynującego wykonanie audytu, Podpis: posiadane kwalifikacje : Audytor licencjonowany Krajowej Agencji Poszanowania Energii nr autoryzacji 0066 upr. bud. nr 15/98 mgr inŝ. Mieczysław Drwięga upr. energetyczne G2E-D/322/192/2002 w zakresie urz. sanit.,grzewczych i gazowych. PESEL : REGON : Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje: Lp Imię i nazwisko Zakres udziału w opracowaniu Posiadane kwalifikacje audytu energetycznego (w tym ew. uprawnienia) 5. Miejscowość: Koszalin Data wykonania opracowania: listopad aktualizacja: luty Spis treści : 1. Strony tytułowe 2. Karta audytu energetycznego 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora / właściciela / sieci ciepłowniczej 4. Inwentaryzacja techniczno - budowlana sieci ciepłowniczej 5. Ocena stanu technicznego sieci ciepłowniczej 6. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7. Opis optymalnego wariantu 8. Załączniki.

3 2. Karta audytu lokalnej sieci ciepłowniczej i parowej. 1. Charakterystyka konstrukcyjna. Stan przed Wyszczególnienie termomodernizacją Para Stan po termomodernizacji Para Kondensat CO i CWU Kondensat CO i CWU Ogólna długość sieci [m] 137,5 1134, ,1 Zakres średnic [mm] Temperatury obliczeniowe [ o C] / /70 Przepływ nominalny [t/h] 2 52,5 2 33,4 2. Charakterystyka energetyczna Straty mocy cieplnej w warunkach obliczeniowych 31,8 75,2 13,5 25,9 Straty mocy cieplnej ogółem 107,0 38,9 Całkowite straty ciepła 454,5 2031,6 454,5 730,8 Całkowite straty ciepła ogółem 3062,9 1184,0 3. Efekty termomodernizacji i wyniki analizy ekonomicznej. Efekty termomodernizacji Wyniki analizy ekonomicznej ObniŜenie strat mocy cieplnej 68,0 Planowana suma kredytu [zł] ,16 ObniŜenie strat ciepła 1878,9 Oprocentowanie kredytu [%] 12,53 Efekt energetyczny [%] 61,3 Okres kredytowania [lata] 10 Całkowity koszt dystrybucji wyjściowy [zł/rok] ,87 Miesięczna spłata raty kredytu [zł/m-c] ,10 zł Całkowity koszt dystrybucji docelowy [zł/rok] 67528,78 Planowane koszty całkowite [zł] ,71 Efekt ekonomiczny [zł/rok] ,10

4 3. Dokumenty i dane do audytu. Podstawa opracowania. Audyt został przeprowadzony na podstawie umowy z dnia r. oraz danych do audytu energetycznego otrzymanych od Inwestora a takŝe dokumentów księgowych. W szczególności przy tworzeniu audytu wykorzystano następujące materiały: Stawki opłat za energię cieplną stosowane przez Inwestora Dokumentacja i podkłady z natury wykonane przez Wykonawcę. Audyty energetyczne ogrzewanych budynków 3.1. Cel i zakres opracowania. Celem opracowania jest wykonanie analizy techniczno - ekonomicznej czyli audytu energetycznego dotyczącego optymalizacji sposobu dostawy energii cieplej dla budynków szpitala w Gryficach, na potrzeby ogrzewania i ciepłej wody uŝytkowej oraz sieci parowej dla potrzeb kuchni, pralni i sterylizacji. Zakres opracowania: - inwentaryzacja techniczno - budowlana i technologiczna sieci ciepłowniczych i CWU - inwentaryzacja techniczno - budowlana i technologiczna sieci parowych - ocena stanu technicznego sieci ciepłowniczych, CWU i parowych - określenie aktualnych kosztów zaopatrzenia w energię cieplną obiektów Inwestora - przedstawienie ew. wariantów oszczędniejszych i ekologicznych metod zaopatrzenia w energię cieplną z uwzględnieniem następujących usprawnień: wymiana izolacji rurociągów wymiana sieci na preizolowaną wymiana sieci cieplnej czteroprzewodowej na dwuprzewodową zwiększenie przepustowości sieci ciepłowniczej hermetyzacja sieci ciepłowniczej i c.w.u regulacja hydrauliczna sieci Oszacowano koszty modernizacji lokalnej sieci ciepłowniczej i przeprowadzono rachunek ekonomiczny w celu wyznaczenia optymalnego rozwiązania technicznego : - metodą prostej (SPBT) stopy zwrotu. Opracowanie zawiera równieŝ: - dokumentację wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego - zaproponowanie sposobu sfinansowania modernizacji 3.2. Dokumentacja techniczna. Inwentaryzacja źródła ciepła, sieci cieplnych, audyty energetyczne budynków. Informacje Zleceniodawcy o kosztach energii cieplnej na potrzeby ogrzewania Dokumentacja fotograficzna istniejącej kotłowni i sieci cieplnych Plan sytuacyjny obiektu 1: 500 Taryfy dla paliw płynnych i gazowych 1/ Normy i akty prawne. PN-EN-ISO-6946 : 2002 r. Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń.

5 PN-B : 1998r. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m3. PN-B : 2001 r. Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych. PN-ISO-9836 : 1997r. Właściwości uŝytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. PN-82/B Temperatury obliczeniowe zewnętrzne. PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i uŝyteczności publicznej. Wymagania. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego. (Dz.U ) Ustawa z dnia 19 grudnia 1998 r o o wspieraniu przedsięwzięć termomodernizacyjnych (Dz.U. Nr 162, poz 1121). Ustawa z dnia 21 czerwca 2001 r o zmianie ustawy o wspieraniu przedsięwzięć termomodernizacyjnych ( DzU. nr 76/2001 poz. 808.) Rozporządzenia Ministra Infrastruktury z dnia 15 stycznia 2002 r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz w sprawie weryfikacji audytu energetycznego ( Dz.U. nr 12/2002 poz. 114 i 115 ) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. z 15 czerwca 2002 Nr 75 poz. 690 ). " Sieci ciepłownicze" Fundacja Rozwoju Ciepłownictwa "Unia ciepłownictwa" Warszawa 1997 r Oznaczenia zastosowane w audycie energetycznym. SPBT - prosty czas zwrotu nakładów kapitałowych ( lata ), Ei efekt energetyczny % Sd liczba stopniodni w sezonie standardowym, obliczona dla danej strefy klimatycznej (dzień K/rok), stacja Resko Sd20 = 3933,4 Es straty ciepła w sezonie grzewczym E1 - straty ciepła poza sezonem grzewczym Ds. - liczba dni trwania sezonu grzewczego 242 Li - długość odcinka sieci [m] qs - średnie jednostkowe straty w sieci w sezonie grzewczym DOt efekt ekonomiczny wynikający z zastosowania wariantu przedsięwzięcia termomodernizacyjnego dla poszczególnych lat trwania projektu określony w ( zł/rok )

6 N planowane koszty całkowite na wybrany wariant przedsięwzięcia termomodernizacyjnego, obejmującego planowane koszty robót wraz z kosztami opracowania dokumentacji m maksymalny okres spłaty kredytu równy 120 miesięcy, S - kwota kredytu nie większa niŝ 80% planowanych kosztów całkowitych [zł] A miesięczna rata kapitałowa wraz z odsetkami dla okresu kredytowania, ( zł/ miesiąc ), q = (1+r/12), przy czym r oznacza roczną stopę oprocentowania kredytu wg. oferty banku kredytującego 3.5. Literatura a) I. Kwiatkowski, L.Cholewa "Centralne ogrzewanie. Pomoce projektanta". b) H. Recknagel, E. Sprenger - "Ogrzewanie i klimatyzacja", c) J. Górzyński - "Audyting energetyczny obiektów przemysłowych", d) M. Robakiewicz - "Zmniejszenie kosztów ogrzewania budynków" e) Stanisław Andrzejewski "Podstawy projektowania siłowni cieplnych" f) Anna Walaszek Pyzioł, Wojciech Pyzioł "Prawo energetyczne. Komentarz " g) K. Krygier, T. Klinke, J. Seweryniuk " Ogrzewnictwo, wentylacja, klimatyzacja"

7 4. Inwentaryzacja techniczno - budowlana. Budynki szpitala są zasilane z lokalnej kotłowni gazowej, wolnostojacej, poprzez sieć ciepłowniczą dla potrzeb c.o i c.c.w oraz pary technologicznej. Parametry pracy czynnika grzejnego dla potrzeb c.o. - 90/70 o C Ciepła woda uŝytkowa - temperatura wymagana 55 o C w punktach poboru. Para wodna - ciśnienie robocze Pmax. = 0,6 MPa, tn = 165,04 o C TABELA 1. CHARAKTERYSTYKA KONSTRUKCYJNA SIECI Średnica nominalna Długość Technologia Rok Głębokość posadowienia [mm] sieci [m] (producent) budowy [m] Stan izolacji termicznej Armatura Sieć CWU 1 1x kanałowa ,0 zły zawory odcinające 2 1x kanałowa ,0 zły zawory odcinające 3 1x kanałowa ,0 zły zawory odcinające 4 1x kanałowa ,0 zły zawory odcinające, Sieć CO 1 2x kanałowa ,0 zły zawory odcinające 2 2x kanałowa ,0 zły zawory odcinające 3 2x kanałowa ,0 zły zawory odcinające, odpowietrzające, spustowe Sieć PAROWA I KONDENSATU 1 65/32 22 kanałowa ,0 zły zawory odcinające 2 150/ kanałowa ,0 zły zawory odcinające, odpowietrzające, spustowe 5. OCENA STANU TECHNICZNEGO SIECI CIEPŁOWNICZEJ I PAROWEJ Stan techniczny sieci cieplnej jest następujący: rurociągi - zły stan techniczny, są skorodowane i ulegają częstym awariom, występują liczne przecieki czynnika grzewczego armatura - zły stan techniczny, nie funkcjonuje naleŝycie, nie moŝna poruszyć, brak szczelności po zamknięciu kanały - zły stan techniczny, często podtapiane, liczne uszkodzenia izolacja termiczna - jest w wielu miejscach uszkodzona - zły stan techniczny Ogólny stan techniczny sieci ciepłowniczej i parowej jest zły i sieć kwalifikuje się do wymiany.

8 6.1. Całkowite straty ciepła w lokalnej sieci ciepłowniczej TABELA 1. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI C.O. Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E x65 kanałowa, 30 lat , ,6 14,5 332,4 2 2x80 kanałowa, 30 lat , ,8 20,7 475,3 3 2x150 kanałowa, 30 lat 115,5 133, ,2 14,0 322,0 Straty ciepła spowodowane nieszczelnością sieci 0,1 3,1 Razem: 49,3 1132,8 Przyjęte załoŝenia do obliczeń: 1. Głębokość posadowienia sieci ciepłowniczej 1m 2. Współczynnik sprawności izolacji Jednostkowe straty ciepła wg. Karty DS.3 " Izolacyjność termiczna lokalnej sieci ciepłowniczej " opracował dr inŝ. Krzysztof Wojdyga Polit.Warszawska 4. Poza sezonem sieć CO nie pracuje - brak strat ciepła w tym okresie. TABELA 2. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI C.W.U Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E x40 kanałowa, 30 lat ,5 156,6 2 1x50 kanałowa, 30 lat ,0 242,1 3 1x65 kanałowa, 30 lat ,4 325,2 3 1x80 kanałowa, 30 lat ,0 172,7 Straty ciepła spowodowane nieszczelnością sieci 0,1 2,3 Razem: 25,9 898,8 Przyjęte załoŝenia do obliczeń: 1. Głębokość posadowienia sieci ciepłowniczej 1m 2. Współczynnik sprawności izolacji Jednostkowe straty ciepła wg. Karty DS.3 " Izolacyjność termiczna lokalnej sieci ciepłowniczej " opracował dr inŝ. Krzysztof Wojdyga Polit.Warszawska 4. Dla sieci CWU przyjęto, Ŝe sezon trwa 365 dni w roku. TABELA 2. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI PAROWEJ I KONDENSATU Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E KONDENSAT 1 1x32 kanałowa, 30 lat ,0 36,4 2 1x50 kanałowa, 30 lat ,5 227,2 PARA WODNA 1 1x65 kanałowa, 30 lat ,6 91,9 2 1x150 kanałowa, 30 lat ,2 667,7 Straty ciepła spowodowane nieszczelnością sieci 2,3 8,0 Razem: 31,8 1031,2 Przyjęte załoŝenia do obliczeń: 1. Głębokość posadowienia sieci parowej i kondensatu 1m 2. Współczynnik sprawności izolacji Jednostkowe straty ciepła wg. Karty DS.3 " Izolacyjność termiczna lokalnej sieci ciepłowniczej " opracował dr inŝ. Krzysztof Wojdyga Polit.Warszawska. Uwzględniono parametry pracy na linii nasycenia pary wodnej. Przyjęto do obliczeń średnią temperaturę kondensatu tk = 90 o C. 4. Dla sieci parowej przyjęto, Ŝe sezon trwa 365 dni w roku.

9 6.2. Całkowite straty ciepła w lokalnej sieci ciepłowniczej i parowej po modernizacji. TABELA 1. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI C.O. Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E x50 preizolowana ,0 4,8 110,4 2 2x65 preizolowana ,0 7,6 173,2 3 2x125 preizolowana 115, ,0 4,5 103,8 Straty ciepła spowodowane nieszczelnością sieci 0,02 0,5 Razem: 16,9 388,0 1. Poza sezonem sieć CO nie pracuje - brak strat ciepła w tym okresie. TABELA 2. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI C.W.U Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E x32 preizolowana ,0 1,6 58,3 2 1x40 preizolowana ,0 2,4 93,1 3 1x50 preizolowana ,5 3,1 121,5 4 1x65 preizolowana ,5 1,8 69,5 Straty ciepła spowodowane nieszczelnością sieci 0,01 0,4 Razem: 8,9 342,8 Przyjęte załoŝenia do obliczeń: 1. Głębokość posadowienia sieci ciepłowniczej 1m 2. Współczynnik sprawności izolacji Jednostkowe straty ciepła wg. Karty DS.3 " Izolacyjność termiczna lokalnej sieci ciepłowniczej " opracował dr inŝ. Krzysztof Wojdyga Polit.Warszawska 4. Dla sieci CWU przyjęto, Ŝe sezon trwa 365 dni w roku. TABELA 2. ZESTAWIENIE CAŁKOWITYCH STRAT CIEPŁA W SIECI PAROWEJ I KONDENSATU Średnica [mm] Charakterystyka odcinka Li [mb] qs q1 qo Q E KONDENSAT 1 1x20 preizolowana 22, ,6 0,5 16,5 2 1x50 preizolowana ,8 4,0 139,4 PARA WODNA 1 1x40 preizolowana 22, ,6 0,6 21,8 2 1x150 preizolowana ,8 7,9 275,5 Straty ciepła spowodowane nieszczelnością sieci 0,4 1,3 Razem: 13,5 454,5 Przyjęte załoŝenia do obliczeń: 1. Głębokość posadowienia sieci parowej i kondensatu 1m 2. Współczynnik sprawności izolacji Jednostkowe straty ciepła wg. Karty DS.3 " Izolacyjność termiczna lokalnej sieci ciepłowniczej " opracował dr inŝ. Krzysztof Wojdyga Polit.Warszawska. Uwzględniono parametry pracy na linii nasycenia pary wodnej. Przyjęto do obliczeń średnią temperaturę kondensatu tk = 90 o C. 4. Dla sieci parowej przyjęto, Ŝe sezon trwa 365 dni w roku.

10 6.3. Wyznaczenie efektów energetycznych (oszczędności energii) dla rozpatrywanych usprawnień termomodernizacyjnych. TABELA 1. WYZNACZENIE EFEKTÓW ENERGETYCZNYCH NA PRZEWODACH. Stan przed Stan po termomodernizacją termomodernizacji Odcinek sieci Wyszczególnienie prac (określenie usprawnienia) Qo0 Eo Qo1 E1 Efekt energetyczny DQo DE x65 Wymiana 2xDN65 na 2xDN50 preizolowana 14,5 332,4 4,8 110,4 9,7 222,0 2 2x80 Wymiana 2xDN80 na 2xDN65 preizolowana 20,7 475,3 7,6 173,2 13,0 302,1 3 2x150 Wymiana 2xDN150 na 2xDN125 preizolowana 14,0 322,0 4,5 103,8 9,5 218,1 4 1x40 Wymiana 1xDN40 na 1xDN32 preizolowana 4,5 156,6 1,6 58,3 2,9 98,3 5 1x50 Wymiana 1xDN50 na 1xDN40 preizolowana 7,0 242,1 2,4 93,1 4,6 148,9 6 1x65 Wymiana 1xDN65 na 1xDN50 preizolowana 9,4 325,2 3,1 121,5 6,3 203,7 7 1x80 Wymiana 1xDN80 na 1xDN65 preizolowana 5,0 172,7 1,8 69,5 3,1 103,1 8 1x32 Wymiana 1xDN32 na 1xDN20 z nową izolacją 1,0 36,4 0,5 16,5 0,6 19,9 9 1x50 Wymiana 1xDN50 na 1xDN50 z nową izolacją 6,5 227,2 4,0 139,4 2,5 87,7 10 1x65 Wymiana 1xDN65 na 1xDN40 z nową izolacją 2,6 91,9 0,6 21,8 2,0 70,1 11 1x150 Wymiana 1xDN150 na 1xDN150 z nową izolacją 19,2 667,7 7,9 275,5 11,3 392,3 Straty ciepła spowodowane nieszczelnością sieci 2,5 13,5 0,03 0,9 2,5 12,6 Razem: 107,0 3062,9 38,9 1184,0 68,0 1878,9

11 6.4. Usprawnienia termomodernizacyjne zmierzające do zmniejszenia strat przesyłania w lokalnej sieci ciepłowniczej uszeregowane według rosnącej wartości SPBT. TABELA 1. NAKŁADY INWESTYCYJNE. Oznaczenie elementu sieci Wyszczególnienie prac (określenie usprawnienia) Planowane koszty całkowite [zł] Efekt energetyczny(de) Efekt ekonomiczny [zł/rok] P 1x65 2 K 1x32 3 CWU 1x40 4 CWU 1x80 SPBT [lata] Wymiana 1xDN65 na 1xDN40 z nową izolacją ,00 70, ,4 2,8 Wymiana 1xDN32 na 1xDN20 z nową izolacją 6 820,00 19, ,4 6,1 Wymiana 1xDN40 na 1xDN32 preizolowana ,00 98, ,9 8,0 Wymiana 1xDN80 na 1xDN65 preizolowana ,20 103, ,8 8,1 5 P 1x150 Wymiana 1xDN150 na 1xDN150 z nową izolacją ,00 392, ,9 8,4 6 CO +CWU Uszczelnienie sieci ciepłowniczej 9 300,00 12,6 989,3 9,4 7 CWU 1x65 Wymiana 1xDN65 na 1xDN50 preizolowana ,80 203, ,1 9,5 8 CWU 1x50 Wymiana 1xDN50 na 1xDN40 preizolowana ,71 148, ,2 10,4 9 K 1x50 Wymiana 1xDN50 na 1xDN50 z nową izolacją ,50 87, ,6 10,5 10 CO 2x80 Wymiana 2xDN80 na 2xDN65 preizolowana ,00 302, ,5 14,7 11 CO 2x65 Wymiana 2xDN65 na 2xDN50 preizolowana ,00 222, ,8 16,4 12 CO 2x150 Wymiana 2xDN150 na 2xDN125 preizolowana ,50 218, ,2 17,6 Razem: , , ,1 K - kondensat P - para wodna

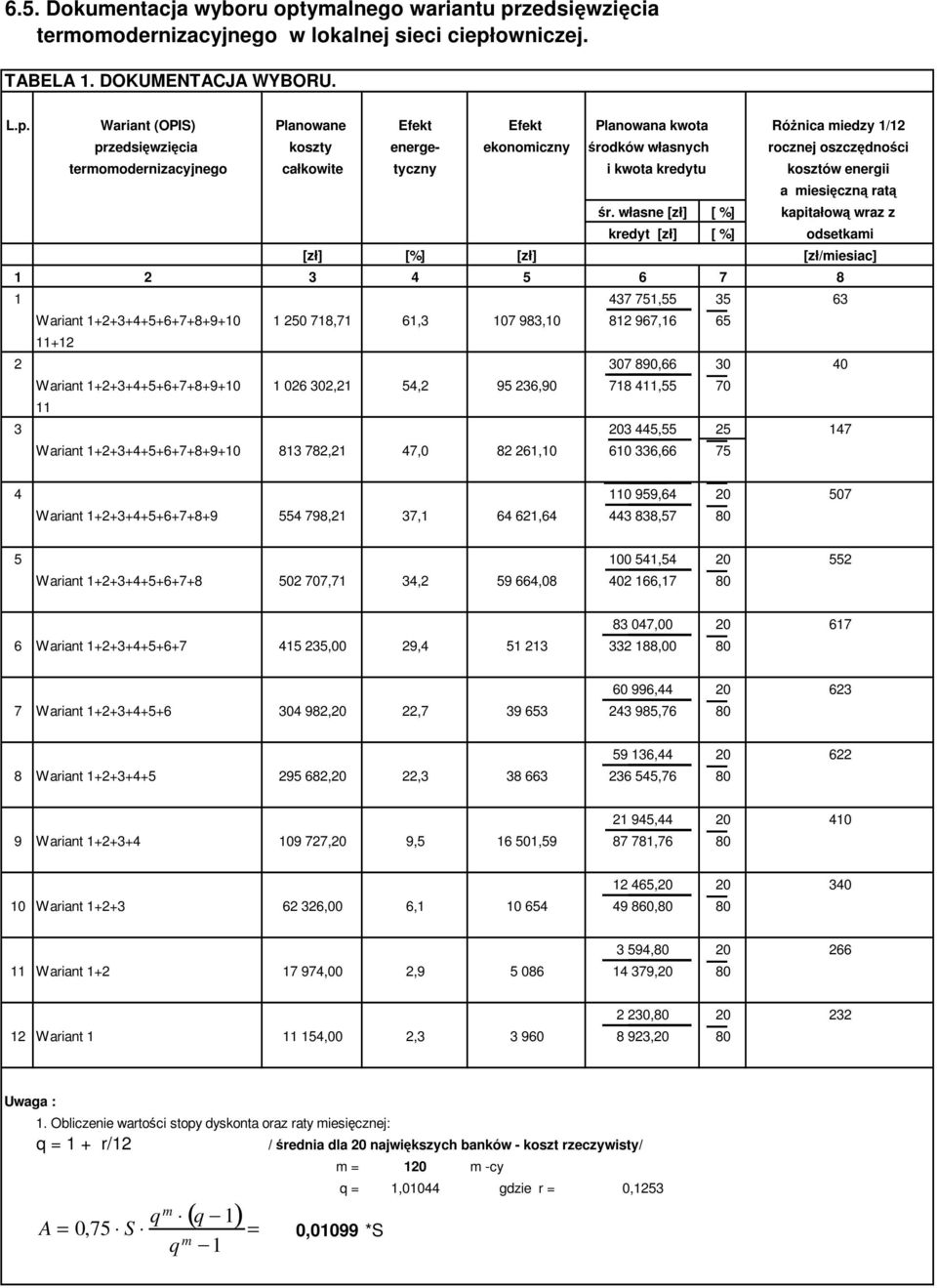

12 6.5. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego w lokalnej sieci ciepłowniczej. TABELA 1. DOKUMENTACJA WYBORU. L.p. Wariant (OPIS) Planowane Efekt Efekt Planowana kwota RóŜnica miedzy 1/12 przedsięwzięcia koszty energe- ekonomiczny środków własnych rocznej oszczędności termomodernizacyjnego całkowite tyczny i kwota kredytu kosztów energii a miesięczną ratą śr. własne [zł] [ %] kapitałową wraz z kredyt [zł] [ %] odsetkami [zł] [%] [zł] [zł/miesiac] , Wariant ,71 61, , , , Wariant ,21 54, , , , Wariant ,21 47, , , , Wariant ,21 37, , , , Wariant ,71 34, , , Wariant ,00 29, , , Wariant ,20 22, , , Wariant ,20 22, , , Wariant ,20 9, , , , Wariant ,00 6, , , Wariant ,00 2, , , Wariant ,00 2, , , Uwaga : 1. Obliczenie wartości stopy dyskonta oraz raty miesięcznej: q = 1 + r/12 / średnia dla 20 największych banków - koszt rzeczywisty/ ( q 1) q m A = 0,75 S = q m 1 m = 120 m -cy 0,01099 *S q = 1,01044 gdzie r = 0,1253

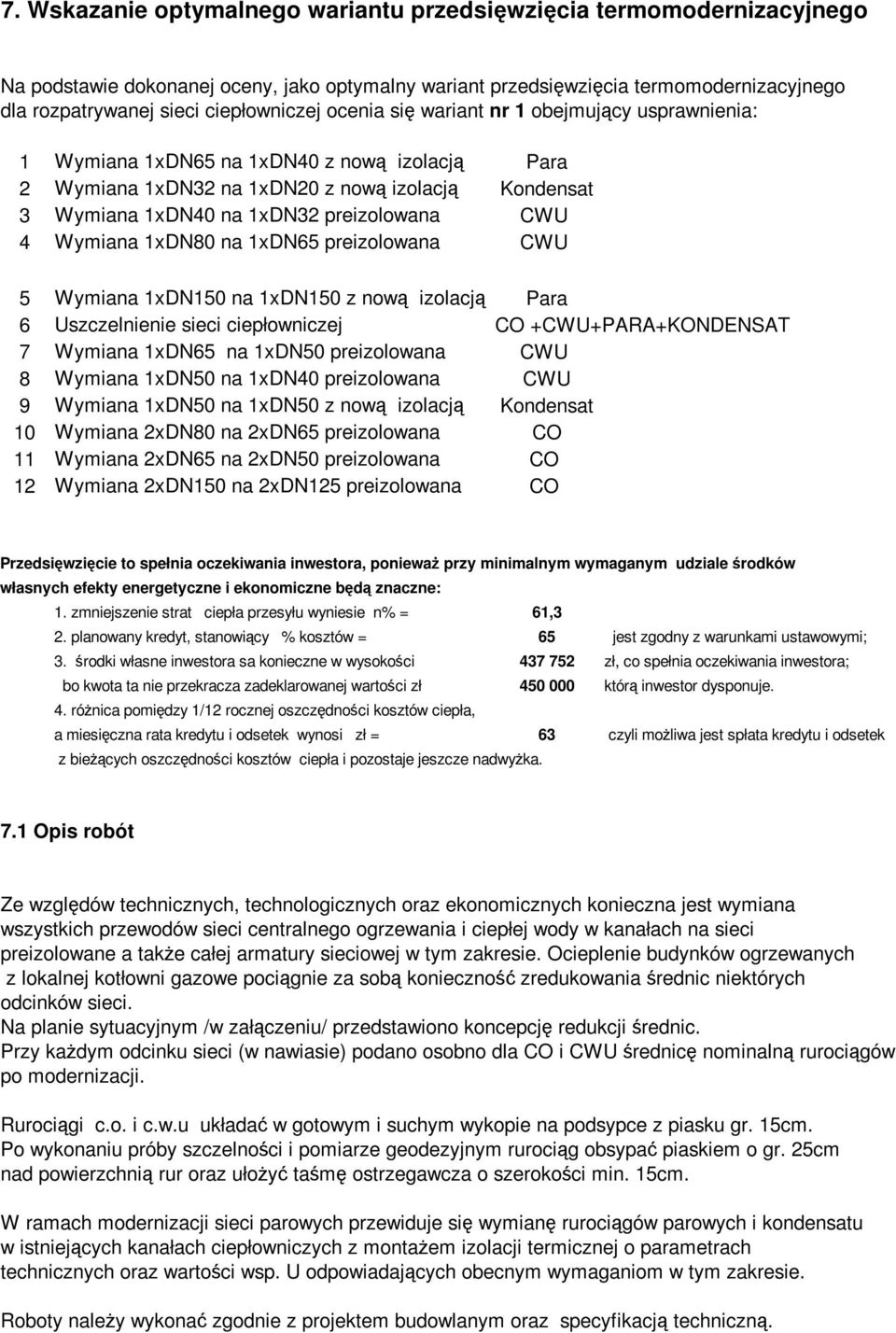

13 7. Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego dla rozpatrywanej sieci ciepłowniczej ocenia się wariant nr 1 obejmujący usprawnienia: 1 Wymiana 1xDN65 na 1xDN40 z nową izolacją Para 2 Wymiana 1xDN32 na 1xDN20 z nową izolacją Kondensat 3 Wymiana 1xDN40 na 1xDN32 preizolowana CWU 4 Wymiana 1xDN80 na 1xDN65 preizolowana CWU 5 Wymiana 1xDN150 na 1xDN150 z nową izolacją Para 6 Uszczelnienie sieci ciepłowniczej CO +CWU+PARA+KONDENSAT 7 Wymiana 1xDN65 na 1xDN50 preizolowana CWU 8 Wymiana 1xDN50 na 1xDN40 preizolowana CWU 9 Wymiana 1xDN50 na 1xDN50 z nową izolacją Kondensat 10 Wymiana 2xDN80 na 2xDN65 preizolowana CO 11 Wymiana 2xDN65 na 2xDN50 preizolowana CO 12 Wymiana 2xDN150 na 2xDN125 preizolowana CO Przedsięwzięcie to spełnia oczekiwania inwestora, poniewaŝ przy minimalnym wymaganym udziale środków własnych efekty energetyczne i ekonomiczne będą znaczne: 1. zmniejszenie strat ciepła przesyłu wyniesie n% = 61,3 2. planowany kredyt, stanowiący % kosztów = 65 jest zgodny z warunkami ustawowymi; 3. środki własne inwestora sa konieczne w wysokości zł, co spełnia oczekiwania inwestora; bo kwota ta nie przekracza zadeklarowanej wartości zł którą inwestor dysponuje. 4. róŝnica pomiędzy 1/12 rocznej oszczędności kosztów ciepła, a miesięczna rata kredytu i odsetek wynosi zł = 63 czyli moŝliwa jest spłata kredytu i odsetek z bieŝących oszczędności kosztów ciepła i pozostaje jeszcze nadwyŝka. 7.1 Opis robót Ze względów technicznych, technologicznych oraz ekonomicznych konieczna jest wymiana wszystkich przewodów sieci centralnego ogrzewania i ciepłej wody w kanałach na sieci preizolowane a takŝe całej armatury sieciowej w tym zakresie. Ocieplenie budynków ogrzewanych z lokalnej kotłowni gazowe pociągnie za sobą konieczność zredukowania średnic niektórych odcinków sieci. Na planie sytuacyjnym /w załączeniu/ przedstawiono koncepcję redukcji średnic. Przy kaŝdym odcinku sieci (w nawiasie) podano osobno dla CO i CWU średnicę nominalną rurociągów po modernizacji. Rurociągi c.o. i c.w.u układać w gotowym i suchym wykopie na podsypce z piasku gr. 15cm. Po wykonaniu próby szczelności i pomiarze geodezyjnym rurociąg obsypać piaskiem o gr. 25cm nad powierzchnią rur oraz ułoŝyć taśmę ostrzegawcza o szerokości min. 15cm. W ramach modernizacji sieci parowych przewiduje się wymianę rurociągów parowych i kondensatu w istniejących kanałach ciepłowniczych z montaŝem izolacji termicznej o parametrach technicznych oraz wartości wsp. U odpowiadających obecnym wymaganiom w tym zakresie. Roboty naleŝy wykonać zgodnie z projektem budowlanym oraz specyfikacją techniczną.

14 7.2. Charakterystyka finansowa Kalkulowany koszt robót brutto wyniesie zł Udział środków własnych inwestora zł 35% Kredyt bankowy zł 65% Przewidywana premia termomodernizacyjna zł Wielkość raty miesięcznej zł Czas zwrotu nakładów SPBT 11,6 lat Roczna oszczędność kosztów wyniesie zł/rok 7.3. Dalsze działania inwestora Dalsze działania inwestora obejmują: 1 Wykonanie projektu budowlanego, kosztorysu inwestorskiego dla zmierzonej inwestycji. 2 Dokonanie prawomocnego zgłoszenia robót lub uzyskanie pozwolenia na budowę jeśli wymagane 3 ZłoŜenie wniosku o dotację wraz z audytem energetycznym 4 Uzyskanie pozytywnej promesy dotacji 5 Przeprowadzenie przetargu dla wyłonienia wykonawcy robót i zawarcie umowy wstępnej 6 Podpisanie umowy dotacji z w ramach działania 9.3 POIIŚ 7 Realizacja robót i odbiór techniczny całości prac 8 Wystąpienie o dotację, rozliczenie inwestycji 9 Zmniejszenie mocy zamówionej u dostawcy gazu ziemnego 10 Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym)

15 8. Załączniki do audytu 1. Załącznik nr 1 Plan sytuacyjno -wysokościowy sieci ciepłowniczych i parowych w skali 1:500
