Analiza techniczno-ekonomiczna korzystania z ciepła systemowego w porównaniu do innych źródeł ciepła

Transkrypt

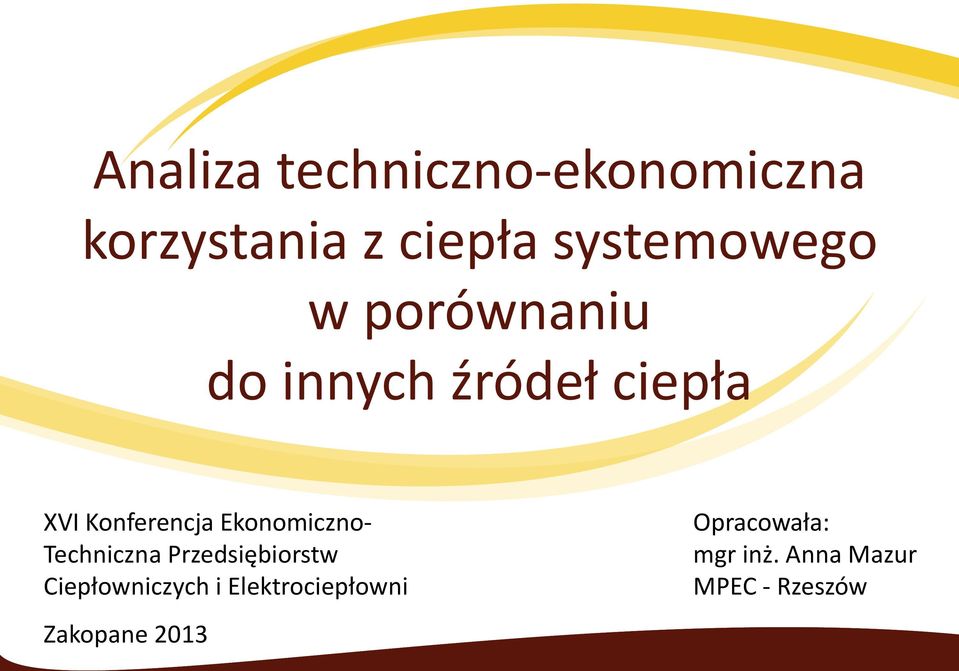

1 Analiza techniczno-ekonomiczna korzystania z ciepła systemowego w porównaniu do innych źródeł ciepła XVI Konferencja Ekonomiczno- Techniczna Przedsiębiorstw Ciepłowniczych i Elektrociepłowni Zakopane 2013 Opracowała: mgr inż. Anna Mazur MPEC - Rzeszów

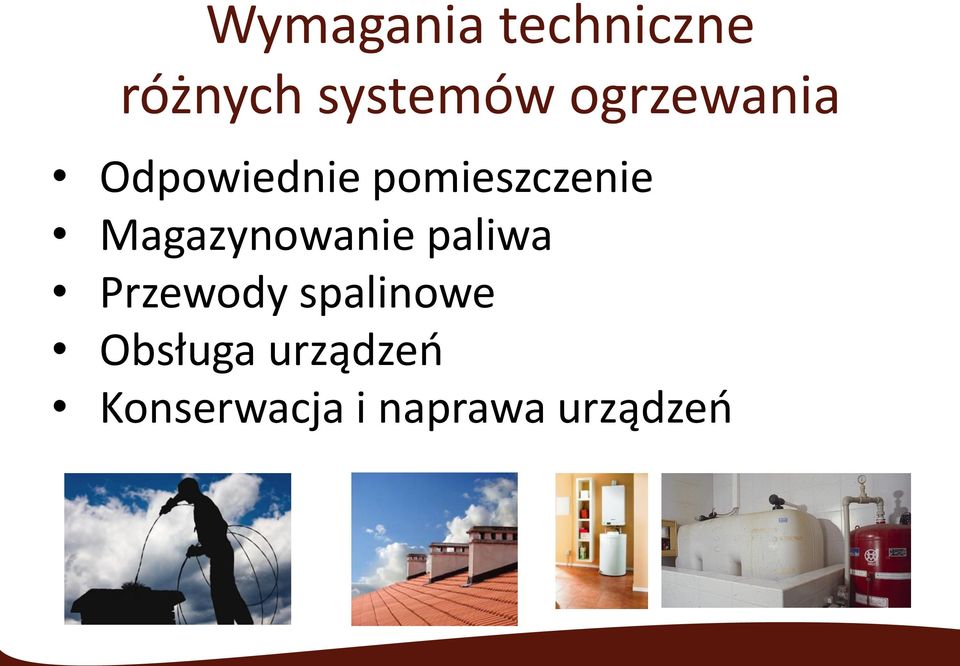

2 Wymagania techniczne różnych systemów ogrzewania Odpowiednie pomieszczenie Magazynowanie paliwa Przewody spalinowe Obsługa urządzeń Konserwacja i naprawa urządzeń

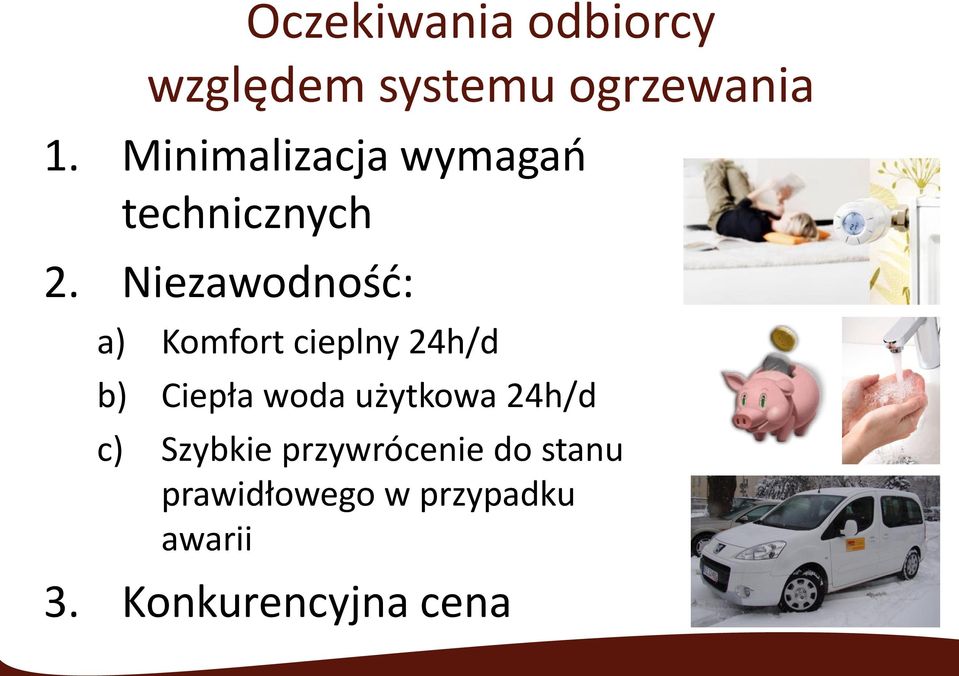

3 Oczekiwania odbiorcy względem systemu ogrzewania 1. Minimalizacja wymagań technicznych 2. Niezawodność: a) Komfort cieplny 24h/d b) Ciepła woda użytkowa 24h/d c) Szybkie przywrócenie do stanu prawidłowego w przypadku awarii 3. Konkurencyjna cena

4 Ciepło systemowe Wymagania dla budynku Zminimalizowane wymagania dla budynku: pomieszczenie węzła cieplnego z wentylacją, odwodnieniem i odpowiednim zamknięciem. Niepotrzebne: składowanie opału przewody spalinowe

5 Niezawodność Niezawodność prawdopodobieństwo spełnienia przez produkt określonych wymagań Pojęcia powiązane: Gotowość do spełnienia wymagań Obsługiwalność przez użytkownika Zapewnienie środków obsługi Usuwanie uszkodzeń

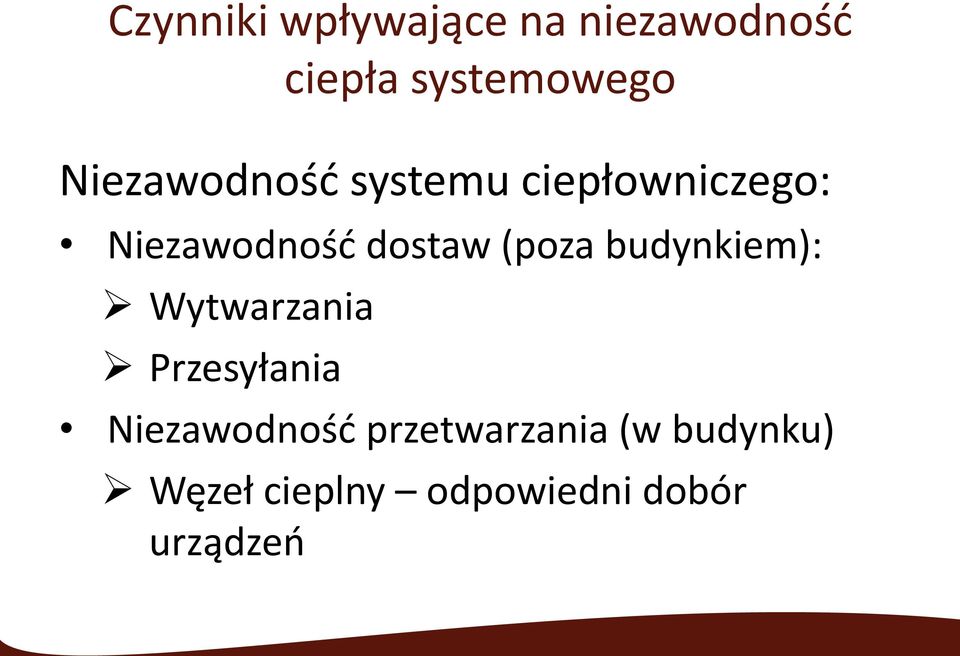

6 Czynniki wpływające na niezawodność ciepła systemowego Niezawodność systemu ciepłowniczego: Niezawodność dostaw (poza budynkiem): Wytwarzania Przesyłania Niezawodność przetwarzania (w budynku) Węzeł cieplny odpowiedni dobór urządzeń

7 Niezawodność ciepła systemowego poza budynkiem źródła ciepła i sieć ciepłownicza

8 Niezawodność ciepła systemowego w budynku - węzeł cieplny

9 Niezawodność przetwarzania Eliminacja ryzyka Urządzenia poza mieszkaniem odbiorcy, co eliminuje: ryzyko uszkodzenia przez odbiorcę ryzyko niewłaściwej eksploatacji odpowiedzialność odbiorcy za naprawę i konserwację konieczność obsługi przez odbiorcę

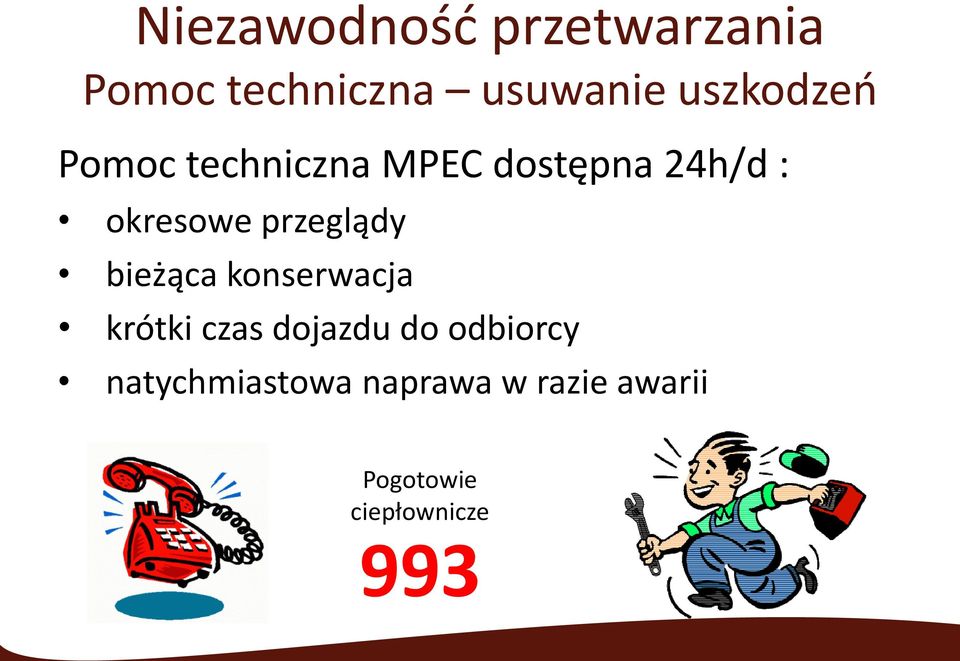

10 Niezawodność przetwarzania Pomoc techniczna usuwanie uszkodzeń Pomoc techniczna MPEC dostępna 24h/d : okresowe przeglądy bieżąca konserwacja krótki czas dojazdu do odbiorcy natychmiastowa naprawa w razie awarii Pogotowie ciepłownicze 993

11 Niezawodność- zestawienie Źródło ciepła Brak konieczności składowania opału Niepotrzebne przewody spalinowe Urządzenia poza mieszkaniem odbiorcy Pomoc techniczna 24h/d Gaz ziemny piece kotły indywidualne Gaz ziemny kotłownia w budynku Olej opałowy kotłownia w budynku Ciepło systemowe węzeł cieplny w budynku

12 Niezawodność ciepła systemowego w parze z opłacalnością Koszty ogrzewania i eksploatacji dla różnych źródeł ciepła - porównanie

13 Budynek mieszkalny wielorodzinny 80kW Roczne zapotrzebowanie ciepła Q = 0,0036 * Q max * s g * t * φ gdzie: Q max = 80 kw maksymalna obliczeniowa moc cieplna obiektu s g = 210 dni długość sezonu grzewczego, przyjęto średnią z ostatnich lat t = 24 h ilość godzin poboru ciepła w dobie φ = 0,45 współczynnik temperaturowy dla średniej temperatury sezonu grzewczego z ostatnich lat +2 C Q = 0,0036 * 80 * 210 * 24 * 0,45 = 653,2 GJ/rok

14 Rozpatrywane źródła ciepła Kotłownia olejowa Kotłownia gazowa Indywidualne kotły gazowe Ciepło systemowe

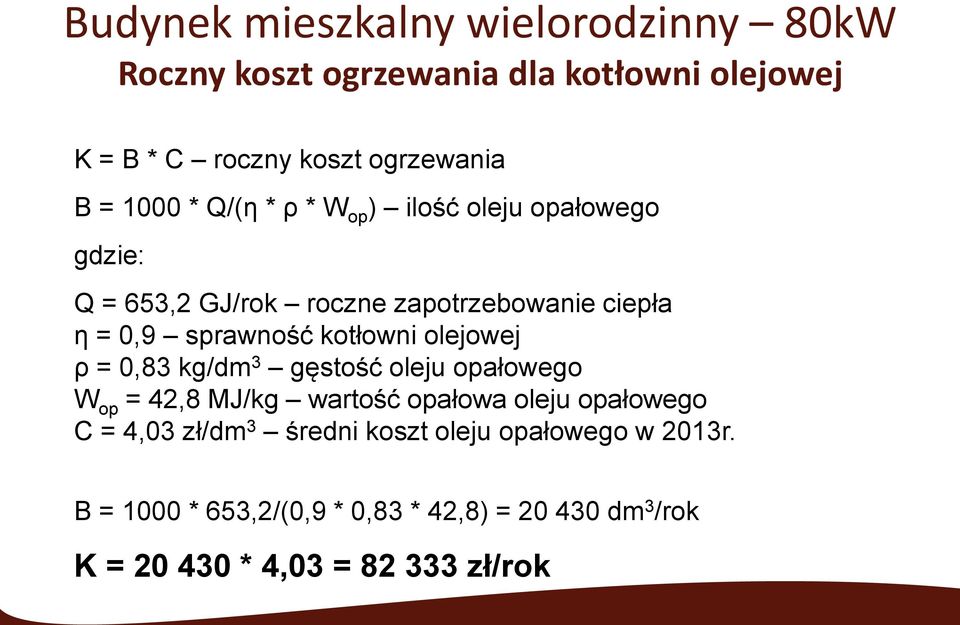

15 Budynek mieszkalny wielorodzinny 80kW Roczny koszt ogrzewania dla kotłowni olejowej K = B * C roczny koszt ogrzewania B = 1000 * Q/(η * ρ * W op ) ilość oleju opałowego gdzie: Q = 653,2 GJ/rok roczne zapotrzebowanie ciepła η = 0,9 sprawność kotłowni olejowej ρ = 0,83 kg/dm 3 gęstość oleju opałowego W op = 42,8 MJ/kg wartość opałowa oleju opałowego C = 4,03 zł/dm 3 średni koszt oleju opałowego w 2013r. B = 1000 * 653,2/(0,9 * 0,83 * 42,8) = dm 3 /rok K = * 4,03 = zł/rok

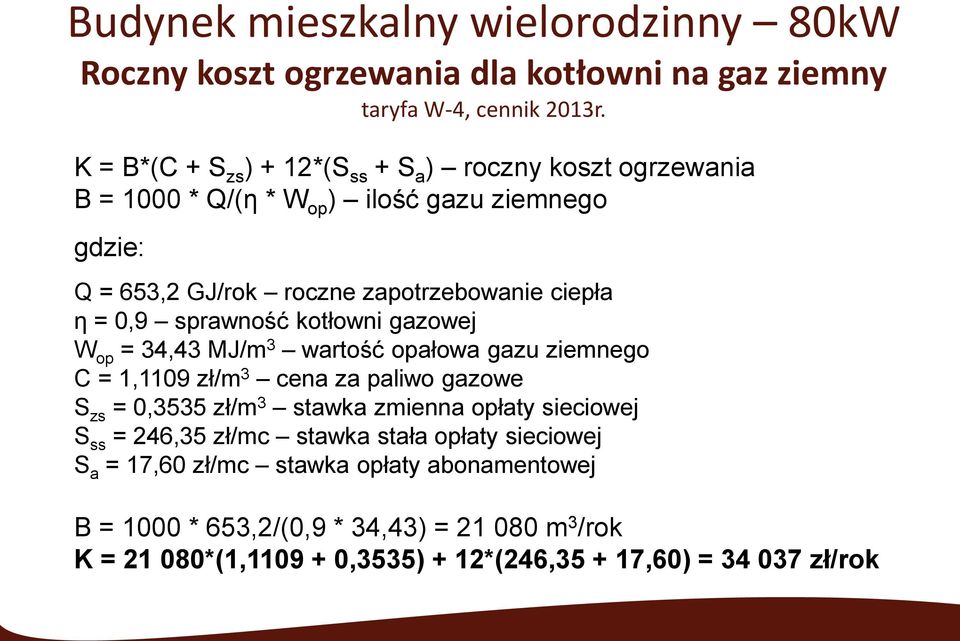

16 Budynek mieszkalny wielorodzinny 80kW Roczny koszt ogrzewania dla kotłowni na gaz ziemny taryfa W-4, cennik 2013r. K = B*(C + S zs ) + 12*(S ss + S a ) roczny koszt ogrzewania B = 1000 * Q/(η * W op ) ilość gazu ziemnego gdzie: Q = 653,2 GJ/rok roczne zapotrzebowanie ciepła η = 0,9 sprawność kotłowni gazowej W op = 34,43 MJ/m 3 wartość opałowa gazu ziemnego C = 1,1109 zł/m 3 cena za paliwo gazowe S zs = 0,3535 zł/m 3 stawka zmienna opłaty sieciowej S ss = 246,35 zł/mc stawka stała opłaty sieciowej S a = 17,60 zł/mc stawka opłaty abonamentowej B = 1000 * 653,2/(0,9 * 34,43) = m 3 /rok K = *(1, ,3535) + 12*(246, ,60) = zł/rok

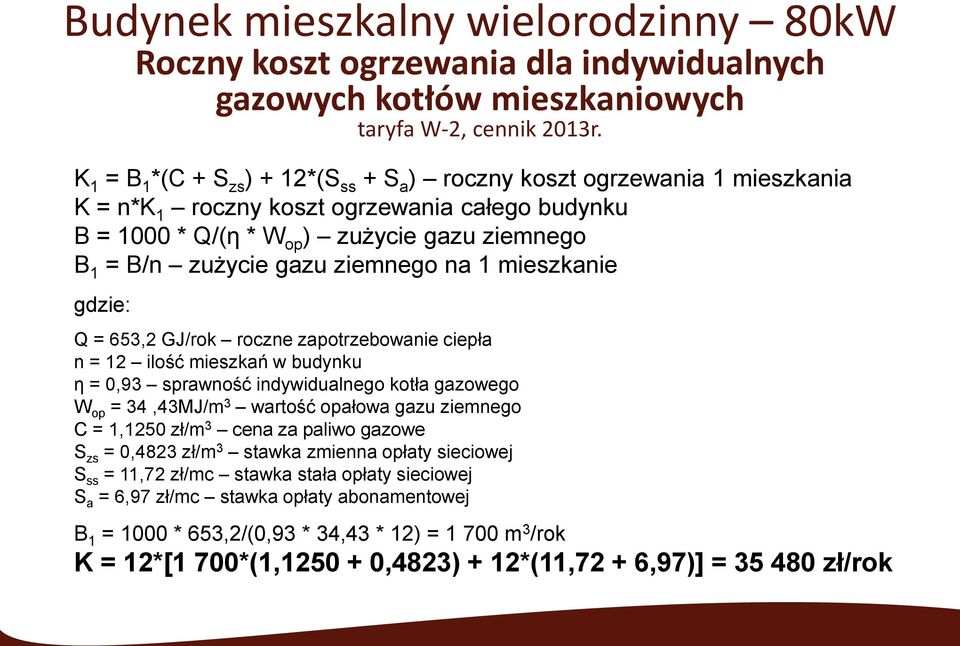

17 Budynek mieszkalny wielorodzinny 80kW Roczny koszt ogrzewania dla indywidualnych gazowych kotłów mieszkaniowych taryfa W-2, cennik 2013r. K 1 = B 1 *(C + S zs ) + 12*(S ss + S a ) roczny koszt ogrzewania 1 mieszkania K = n*k 1 roczny koszt ogrzewania całego budynku B = 1000 * Q/(η * W op ) zużycie gazu ziemnego B 1 = B/n zużycie gazu ziemnego na 1 mieszkanie gdzie: Q = 653,2 GJ/rok roczne zapotrzebowanie ciepła n = 12 ilość mieszkań w budynku η = 0,93 sprawność indywidualnego kotła gazowego W op = 34,43MJ/m 3 wartość opałowa gazu ziemnego C = 1,1250 zł/m 3 cena za paliwo gazowe S zs = 0,4823 zł/m 3 stawka zmienna opłaty sieciowej S ss = 11,72 zł/mc stawka stała opłaty sieciowej S a = 6,97 zł/mc stawka opłaty abonamentowej B 1 = 1000 * 653,2/(0,93 * 34,43 * 12) = m 3 /rok K = 12*[1 700*(1, ,4823) + 12*(11,72 + 6,97)] = zł/rok

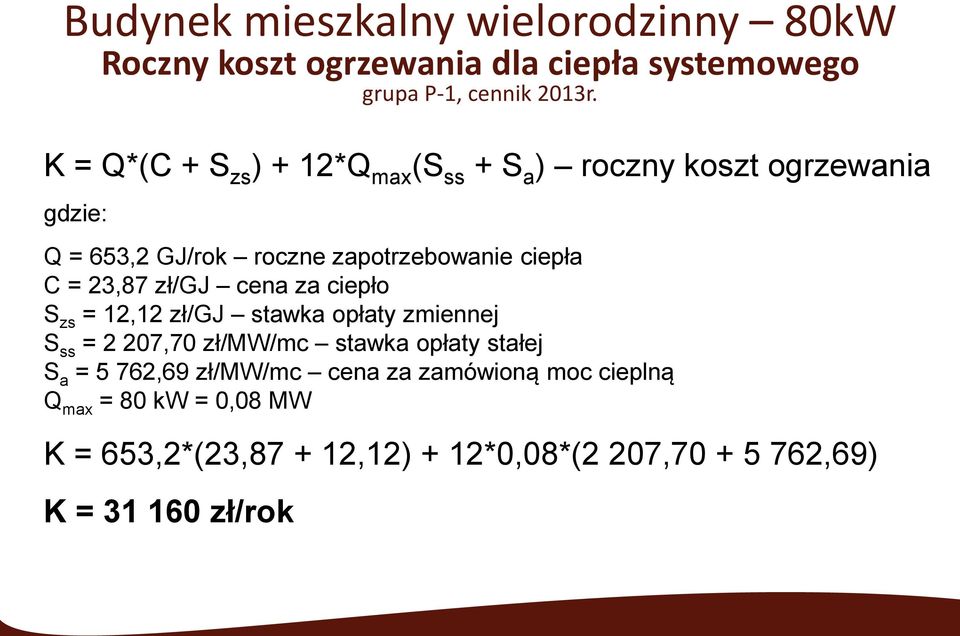

18 Budynek mieszkalny wielorodzinny 80kW Roczny koszt ogrzewania dla ciepła systemowego grupa P-1, cennik 2013r. K = Q*(C + S zs ) + 12*Q max (S ss + S a ) roczny koszt ogrzewania gdzie: Q = 653,2 GJ/rok roczne zapotrzebowanie ciepła C = 23,87 zł/gj cena za ciepło S zs = 12,12 zł/gj stawka opłaty zmiennej S ss = 2 207,70 zł/mw/mc stawka opłaty stałej S a = 5 762,69 zł/mw/mc cena za zamówioną moc cieplną Q max = 80 kw = 0,08 MW K = 653,2*(23, ,12) + 12*0,08*(2 207, ,69) K = zł/rok

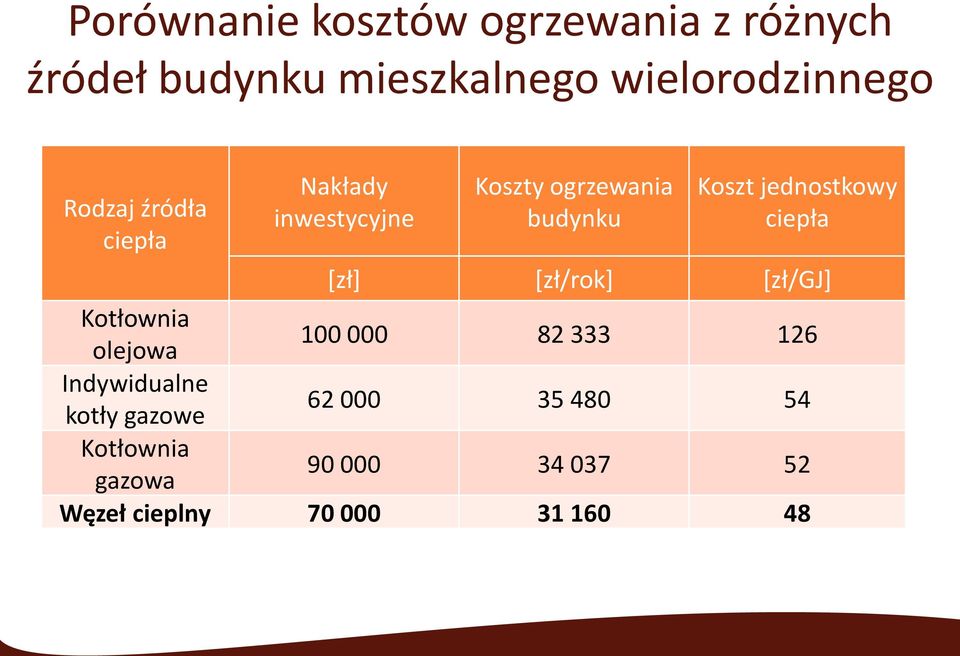

19 Porównanie kosztów ogrzewania z różnych źródeł budynku mieszkalnego wielorodzinnego Rodzaj źródła ciepła Nakłady inwestycyjne Koszty ogrzewania budynku Koszt jednostkowy ciepła [zł] [zł/rok] [zł/gj] Kotłownia olejowa Indywidualne kotły gazowe Kotłownia gazowa Węzeł cieplny

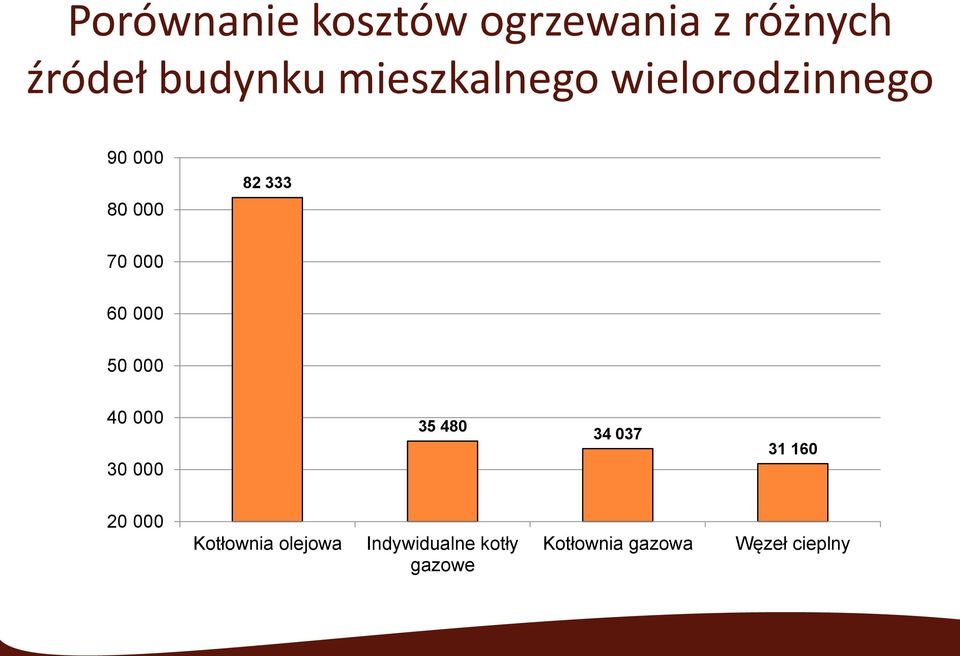

20 Porównanie kosztów ogrzewania z różnych źródeł budynku mieszkalnego wielorodzinnego Kotłownia olejowa Indywidualne kotły gazowe Kotłownia gazowa Węzeł cieplny

21 Roczne koszty eksploatacyjne porównanie dla budynku mieszkalnego 80kW Źródło ciepła Przegląd Konserwacja - usuwanie usterek Dojazdy Czyszczenie przewodów spalinowych Kotłownia gazowa ~ ??? Indywidualne kotły gazowe Węzeł cieplny (ciepło systemowe) ~ 1 000??? nie dotyczy

22 Porównanie kosztów ogrzewania dla sieci ciepłowniczej i gazu ziemnego w latach dla budynku mieszkalnego 80kW Gaz ziemny C [zł/m 3 ] 1,0160 0,9180 0,9655 1,1200 1,3069 1,1109 S a [zł/m-c] 18 20,7 20,7 20,7 20,7 17,6 S ss [zł/m-c] ,8 246,35 246,35 246,35 S zs [zł/m 3 ] 0,3020 0,3494 0,3514 0,3535 0,3535 0,3535 Koszty roczne [zł/rok] MPEC C [zł/gj] 19,72 20,44 20,67 21,42 23,35 23,87 S a [zł/m-c] 4975, , , , ,6 5762,69 S ss [zł/m-c] 1408, , , , , ,7 S zs [zł/gj] 7,31 7,82 8,95 10,31 11,37 12,12 Koszty roczne [zł/rok] Koszty ciepła [zł/gj] 46,25 45,51 47,43 52,46 58,49 52, Koszty ciepła [zł/gj] 36,41 37,92 39,33 42,03 46,05 47,70

23 Porównanie kosztów ogrzewania dla sieci ciepłowniczej i gazu ziemnego w latach dla budynku mieszkalnego 80kW Rok Gaz ziemny MPEC Gaz ziemny MPEC

24 Budynek usługowo-handlowy 249kW Porównanie kosztów ogrzewania Q 2011 = GJ zapotrzebowanie ciepła w 2011r. Q 2012 = 853 GJ zapotrzebowanie ciepła w 2012r. (na podstawie rzeczywistego zużycia oleju opałowego) Rodzaj źródła ciepła Koszty ogrzewania budynku 2011 Koszty ogrzewania budynku 2012 [zł/rok] [zł/rok] Kotłownia olejowa , ,00 Kotłownia gazowa , ,30 Ciepło systemowe , ,10

25 Budynek usługowo-handlowy 249kW Porównanie kosztów ogrzewania , , , , , ,00 Kotłownia olejowa Kotłownia gazowa System ciepłowniczy ,00 0,00 Koszty ogrzewania budynku w 2011 Koszty ogrzewania budynku w 2012

26 Podsumowanie Ciepło systemowe: wysoka niezawodność konkurencyjna cena ogrzewania eksploatacji w porównaniu do innych źródeł ciepła
