1 3.27pt

2 Instytut Matematyki Uniwersytet Gdański

3 Literatura P. Szlagowski, Programowanie wizualne scratch 2.0 SCRATCH jest językiem programowania, w którym możesz stworzyć własne interaktywne historyjki, animacje, gry i muzykę. Aby zaczać pracować ze Scratchem należy zarejestrować się na stronie: scratch.mit.edu/. A następnie przejść do zakładki stwórz.

4 Literatura P. Szlagowski, Programowanie wizualne scratch 2.0 SCRATCH jest językiem programowania, w którym możesz stworzyć własne interaktywne historyjki, animacje, gry i muzykę. Aby zaczać pracować ze Scratchem należy zarejestrować się na stronie: scratch.mit.edu/. A następnie przejść do zakładki stwórz.

5 Literatura P. Szlagowski, Programowanie wizualne scratch 2.0 SCRATCH jest językiem programowania, w którym możesz stworzyć własne interaktywne historyjki, animacje, gry i muzykę. Aby zaczać pracować ze Scratchem należy zarejestrować się na stronie: scratch.mit.edu/. A następnie przejść do zakładki stwórz.

6 Poniższe zadania należy wykonać w programie Scratch. Zadanie 1 Narysuj kwadrat. Zrób to za pomoca dwóch różnych algorytmów. Czym te algorytmy się od siebie różnia? Zadanie 2 Narysuj trójkat równoboczny za pomoca dwóch różnych algorytmów. Zadanie 3 Narysuj sześciokat foremny oraz pięciokat foremny. Jakie pojęcia informatyczne możemy wprowadzić dzięki takim zadaniom?

7 Scratch - zmienne i listy Zadanie 4 Narysuj okrag. Zadanie 5 Narysuj gwiazdę sześcioramienna, taka jak na poniższym rysunku. Zadanie 6 Napisać program, który po podaniu przed użytkownika długości boku kwadratu będzie obliczał jego pole. Zadanie 7 Napisać program, który po podaniu przed użytkownika długości boków prostokata będzie obliczał jego pole. Jakie pojęcia informatyczne możemy wprowadzić dzięki takim zadaniom?

8 Scratch - zmienne i listy Zmienne i listy służa w Scratchu (w innych programach również) do przechowywania danych. Zmienne możemy traktować jako pojemnik, który umożliwia przechowywać różne przedmioty (liczby i tekst). Można je wypisywać, porównywać lub dokonywać na nich operacji matematycznych. Listy to narzędzie służace do przechowywania wielu danych w jednym miejscu. Można patrzeć na nie jak na zmienna, która zawiera w sobie wiele innych zmiennych. Uwaga: Aby ukryć zmienne lub listy w programie wystarczy je odhaczyć. Zadanie 8Zmodyfikować program z obliczaniem pola prostokata w ten sposób, aby program podawał odpowiedni komunikat w przypadku, gdy wprowadzania liczba nie będzie liczba dodatnia.

9 Scratch - zmienne i listy Zadanie 9 Napisać program który będzie przepowiadał przyszłość w trzech dziedzinach: zdrowie, pieniadze, miłość. Jakiej struktury danych użyjesz w tym programie?

10 Algorytmy Rodzaje algorytmów Algorytmy, w których nie określono żadnych warunków, sa nazywane algorytmami liniowymi. Algorytmy, w których wykonanie instrukcji uzależnione jest od spełnienia lub niespełnienia warunku, nazywane sa algorytmami warunkowymi. Iteracja w algorytmie polega na wielokrotnym powtarzaniu instrukcji. Algorytm rekurencyjny to taki, który wywołuje sam siebie, czasem wielokrotnie, do rozwiazania problemu.

11 Algorytmy warunkowe Najprostszym przypadku w algorytmie warunkowym mamy pojedynczy warunek do sprawdzenia. Jeśli warunek ten jest spełniony to program wykonuje określona czynność. Często w algorytmie warunkowym podaje się instrukcje, które maja być wykonane,gdy warunek nie jest spełniony. Zadanie 14 Napisać w Scratchu program w którym zadawane będzie pytanie: Ile jest 2 2? Jeśli użytkownik poda poprawna odpowiedź to program ma dać odpowiedź: Brawo. W przeciwnym razie program ma poinformować: a) Niestety 2 2 nie jest równe i tu podaje liczbę podana przez użytkownika. b) Niepoprawna odpowiedź i ma zadać ponowne to samo pytanie. Czynność ta ma być powtarzania aż użytkownik poda poprawna odpowiedź.

12 Algorytmy warunkowe Warunek w instrukcji warunkowej może też być złożonym warunkiem logicznym np. kilka pojedynczych warunków połaczonych spójnikami logicznymi: i, lub itp. Zadanie 15 Sprawdzić, czy odcinki o długościach a, b i c, będacych liczbami dodatnimi, można zbudować trójkat (dopilnuj, aby użytkownik musiał wpisywać liczby dodatnie). Napisz specyfikę tego zadania, algorytm w postaci listy kroków oraz program w Scratchu.

13 Algorytmy warunkowe Instrukcje warunkowe moga być zagnieżdżone (mówiac potocznie: jedna instrukcja warunkowa zawiera się w drugiej itd.) Zadanie 16 Jeśli uczeń otrzyma z testu z angielskiego od 0 do 50 procent to jest przyjmowany do grupy podstawowej, w przeciwnym razie do grupy zaawansowanej. a) Jeśli wprowadzona zostanie liczba spoza zakresu to program ma informować, że została wprowadzona liczba spoza zakresu (i nie pytać się ponownie). Napisać specyfikę zadania, ułożyć algorytm z zagnieżdżona instrukcja warunkowa w postaci schematu blokowego i napisać program dla tego algorytmu. b) W taki sposób zmodyfikować program, aby po wprowadzeniu liczby spoza zakresu program o tym poinformował i zapytał się ponownie o liczbę uzyskanych punktów (tu już nie jest wymagane, aby użyć zagnieżdżonej instrukcji warunkowej).

14 Iteracja i rekurencja Iteracja polega na wielokrotnym powtarzaniu tej samej operacji (ciagu operacji). Iteracje implementujemy, stosujac tzw. pętle. Z pętla mamy do czynienia, gdy w pewnym kroku algorytmu wracamy do jednego z wcześniejszych kroków, co powoduje, że kroki te moga być wykonane wiele razy.

15 Iteracja i rekurencja Zadanie: Obliczyć iloczyn n liczb całkowitych. Dane: n dowolnych liczb całkowitych, kolejno zapamiętywanych w zmiennej a. Wynik: wartość iloczynu: iloczyn. Lista kroków: 1. Zaczynamy algorytm. 2. Zmiennej iloczyn oraz i przypisujemy wartość jeden: iloczyn := 1; i := Wprowadzamy liczbę całkowita i zapamiętujemy ja w zmiennej a. 4. Pomnóż iloczyn przez wprowadzona liczbę a: iloczyn := iloczyn a. 5. Jeśli i nie jest równe n zwiększ licznik o jeden (i := i + 1) i wróć do kroku Wyprowadź wynik: iloczyn. 7. Zakończ algorytm.

16 Iteracja i rekurencja Uwaga Każda z kolejno wprowadzanych liczb zapamiętujemy w zmiennej a (w ten sposób nie musimy korzystać z różnych zmiennych dla różnych liczb). Przypisanie i := i + 1 oznacza przypisanie wartości zmiennej i poprzedniej wartości tej zmiennej, powiększonej o 1. Zmienna i jest tzw. zmienna sterujac a pętli - steruje liczba wykonywanych kroków iteracji. Zadanie 1) Narysować schemat blokowy do listy kroków opisujacej wyznaczanie iloczynu n liczb całkowitych. 2) Na podstawie podanego algorytmu ułożyć w Scratchu program liczacy iloczyn pięciu dowolnych liczb całkowitych. 3) Zmodyfikować napisany program w ten sposób, aby liczbę liczb, która będzie mnożona podawał użytkownik programu. Niech duszek mówi, która z kolei liczbę właśnie podajemy oraz jaki jest wynik iloczynu.

17 Iteracja i rekurencja Jednym z najprostszych algorytmów iteracyjnych, który poznaja uczniowie w szkole jest iteracyjny algorytm obliczania silni (n! = n).

18 Iteracja i rekurencja Zadanie 17 Ułożyć w Scrtatchu program wyznaczajacy n! (n - dowolna liczba całkowita nieujemna) za pomoca algorytmu iteracyjnego. Instrukcja iteracyjna może być zagnieżdżona, czyli instrukcja powtarzana w pętli może być kolejna instrukcja.

19 Iteracja i rekurencja Zadanie 18 Napisać program, który do dwóch list cyfry1 i cyfry2 wczytywał będzie cyfry. A następnie podawał kolejno wszystkie liczby dwucyfrowe, które na miejscu jednostek maja liczbę z listy cyfry1 a na miejscu dziesiatek cyfrę z listy cyfry2 (liczby nie musza być podawane w kolejności rosnacej lub malejacej). Wykonaj zadanie w kilku wersjach: a) Cyfry1 zawieraja wszystkie cyfry od 0 do 9, a cyfry2 zawieraja cyfry od 1 do 9. b) Cyfry do list podaje użytkownik (jakie ograniczenia trzeba nałożyć na wprowadzane przez użytkownika liczby). (zadanie domowe)

20 Iteracja i rekurencja Z rekurencja mamy do czynienia, gdy, określajac jakieś pojęcie odwołujemy się w definicji do niego samego. Na rysunku rekurencja jest przedstawiona w postaci zagłębiajacych się w siebie, podobnych, coraz to mniejszych figur.

21 Iteracja i rekurencja

22 Iteracja i rekurencja Jednym z najprostszych algorytmów iteracyjnych, który poznaja uczniowie w szkole jest rekurencyjny algorytm obliczania silni (n! = n (n 1)!).

23 Scratch - algorytmy rekurencyjne Od wersji 2.0, Scratch pozwala na tworzenie własnych bloczków. Tworzenie nowych bloczków można utożsamiać z procedurami (inaczej funkcja lub podprogram) w innych językach programowania. Procedura to wydzielona część programu wykonujaca jakieś operacje. Procedury stosuje się, aby uprościć program główny i zwiększyć czytelność kodu.

24 Scratch - algorytmy rekurencyjne Zadanie 19 a) Stwórz bloczek rysujacy kwadrat o zadanej przez użytkownika długości boku. Kwadrat ma być zamalowany w środku. W tym celu wybierz zakładkę więcej bloków. Nie zapomnij przy definiowaniu bloczku dodać parametru liczbowego. Aby wypełnić kwadrat kolorem należy rysować coraz to mniejsze kwadraty. Dodaj program rysujacy kwadrat, który będzie korzystał ze zdefiniowanego bloczku. b) Korzystajac z podpunktu a) narysuj kolorowa szachownicę o wymiarach 3 3.

25 Scratch - algorytmy Uwaga: W celu zdefiniowania bloczku rysujacego zamalowany kwadrat użyliśmy algorytmu rekurencyjnego (występuje tu odwołanie procedury do samej siebie). Poprawnie działajaca procedura rekurencyjna powinna zawierać instrukcję jeżeli. Przykładem zadań w których wykorzystuje się algorytmy rekurencyjne może być rysowanie spiral, czy fraktali. Zadanie 20 Narysować spirale w kształcie sześciokata foremnego zaczynajac od najdłuższego odcinka. Każdy kolejny odcinek ma być krótszy o 1. W procedurze parametrem ma być długość najdłuższego odcinka, czyli użytkownik programu podaje długość najdłuższego odcinka spirali.

26 Zadanie 21 Zmodyfikować powyższa procedurę w ten sposób, aby rysowanie spirali zaczynało się od środka spirali. W każdym kolejnym ruchu niech długość boku zwiększa się o 5. W procedurze parametrami maja być długość najkrótszego boku spirali i liczba odcinków z ilu składa się spirala. Zadanie domowe Napisać algorytm i program rysujacy spirale w dowolnym kształcie wielokata foremnego (użytkownik podaje ilość boków).

27 Scratch - algorytmy Etapy budowy krzywej Kocha: 1) Podział odcinka o długości l na trzy równe części i zastapienie środkowej części dwoma odcinkami każdy o l długości 3 i nachyleniu względem odcinka o 60. (zobacz rysunek) 2) Każdy z czterech odcinków ponownie zostanie podzielony na 3 części, a środkowa znów zastapimy dwoma odcinkami tak jak w kroku 1. 3) Każdy z szesnastu odcinków zostanie podzielony na 3 części, a środkowa znów zastapimy dwoma odcinkami tak jak w kroku 1 itd.

28 Scratch - algorytmy

29 L-systemy i grafika żółwia Zbiór poleceń: F poruszaj się do przodu krokiem o stałej długości l i narysuj linię od poprzedniej pozycji do nowej, f poruszaj się do przodu, tak jak poprzednio, ale nie rysuj linii (podnieś ogon), + obróć się w lewo (przeciwnie do ruchu wskazówek zegara) o stały kat δ, obróć się w prawo (zgodnie z ruchem wskazówek zegara) o stały kat δ,

30 L-systemy i grafika żółwia L-system: krzywa Kocha Aksjomat: F Reguły podstępowania: F F + F F + F + + Parametr: δ = 60 Na każdym etapie długość kroku l jest pomniejszania do 1/3 długości.

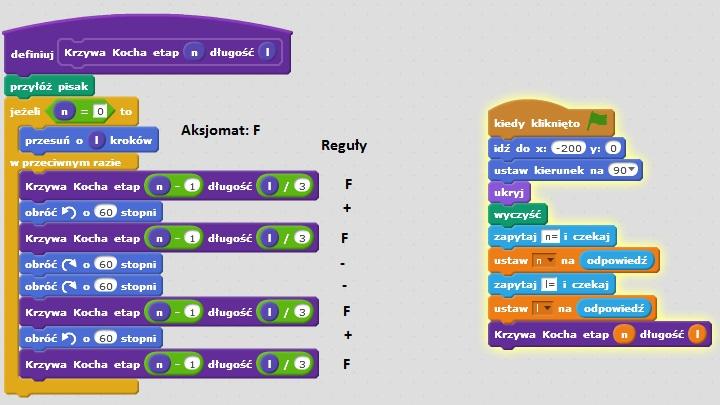

31 L-systemy i grafika żółwia Zadanie 22 Za pomoca L-systemu krzywa Kocha zaprogramować rysowanie Krzywej Kocha w programie Scratch

32 L-systemy i grafika żółwia Zadanie 23 Napisać L-system rysujacy krzywa Kocha obrócona o 180. Zmodyfikować tak program z poprzedniego zadania, aby rysował tę krzywa.

33 L-systemy i grafika żółwia Zadanie24 Napisać L-system rysujacy losowa krzywa Kocha tzn. z prawdopodobieństwem 1/2 losuję regułę normalnej krzywej Kocha oraz z prawdopodobieństwem 1/2 losuję regułę obróconej o 180 krzywej Kocha. Zmodyfikować tak program z poprzedniego zadania, aby rysował tę krzywa. Poniżej pokazana jest tylko przykładowa losowa Krzywa Kocha. Przy każdym kolejnym uruchomieniu programu jej wyglad będzie inny.

34 Scratch - algorytmy Zadanie 25 a) Wyznacz długość krzywej Kocha na 1-szym, 2-gim i k-tym etapie jej rysowania. Jaka jest długość krzywej Kocha jako figury fraktalnej? b) W oparciu o algorytm rysujacy krzywa Kocha narysuj płatek Kocha. c) Jaki jest obwód płatka Kocha? Czy pole płatka Kocha jest ograniczone?

35 Scratch - algorytmy Zadanie 25 a) Wyznacz długość krzywej Kocha na 1-szym, 2-gim i k-tym etapie jej rysowania. Jaka jest długość krzywej Kocha jako figury fraktalnej? b) W oparciu o algorytm rysujacy krzywa Kocha narysuj płatek Kocha. c) Jaki jest obwód płatka Kocha? Czy pole płatka Kocha jest ograniczone?

36 Scratch - algorytmy Zadanie 25 a) Wyznacz długość krzywej Kocha na 1-szym, 2-gim i k-tym etapie jej rysowania. Jaka jest długość krzywej Kocha jako figury fraktalnej? b) W oparciu o algorytm rysujacy krzywa Kocha narysuj płatek Kocha. c) Jaki jest obwód płatka Kocha? Czy pole płatka Kocha jest ograniczone?

37 L-systemy i grafika żółwia Zadanie Napisać L-system dla krzywej Peano. Napisać program rysujacy tę krzywa w Scratchu.

38 Scratch - algorytmy Innym ciekawym przykładem fraktala jest drzewo binarne. Na poniższym rysunku pokazano kolejne kroki jego rysowania.

39 L-systemy i grafika żółwia [ - oznacza poczatek rozgałęzienia ] - oznacza koniec rozgałęzienia X - oznaczaj cy rozgałęzienie L-system: drzewo Aksjomat: X Reguły postępowania: Parametr: δ = 22 F F X F[+X][ X] + +

40 L-systemy i grafika żółwia Zadanie 26 Za pomoca L-systemu zaprogramować rysowanie drzewa w programie Scratch. Zadanie 27 Zmodyfikować program z poprzedniego zadania, aby rysował drzewo losowe w ten sposób, że losowany jest kat δ = 10, δ = 30 lub δ = 60. Każdy z tych katów może być wylosowany z prawdopodobieństwem 1/3. Uruchom kilka razy program za każdym razem wybierajac etap 6 i długość pnia 50.
