Oscyloskopy cyfrowe TPS2012 TPS2014 TPS2024

Transkrypt

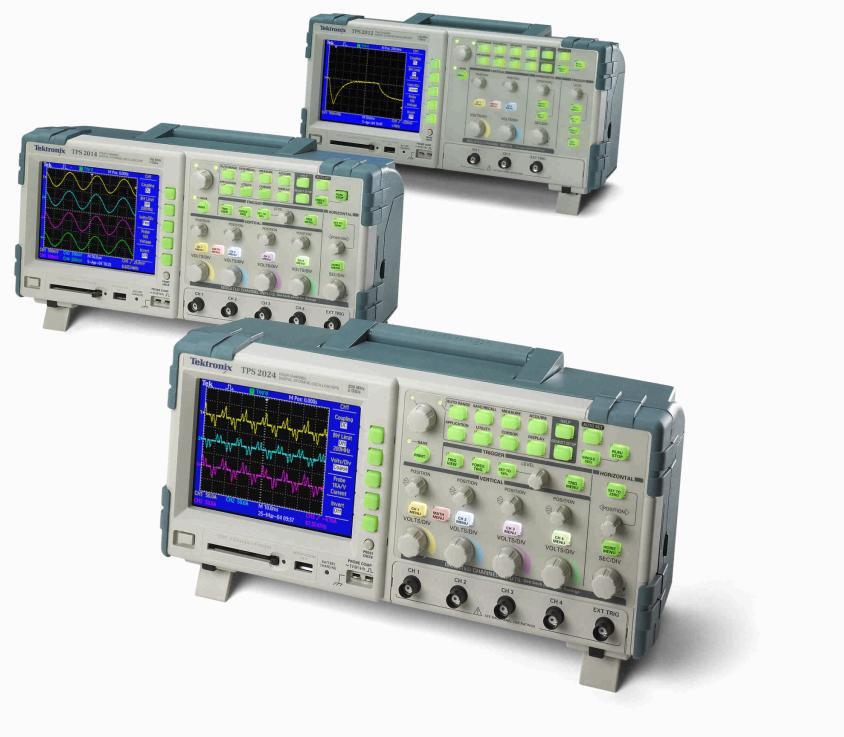

1 Właściwości i zalety Nowa seria oscyloskopów TPS2000, doskonałe narzędzie do pomiarów, także w terenie Zarówno inżynierowie jak i technicy, często muszą wykonywać pomiary obwodów wysokonapięciowych, pomiary różnicowe lub z tzw. potencjałem pływającym (floating). Rozwój elektroniki powoduje, że mierzone sygnały zegarowe są coraz szybsze, o coraz krótszych czasach narostu. Większa jest też presja sprostania specyfikacji klienta czy wymaganiom przemysłu. Dostarczenie i przetestowanie nowego produktu wymaga dużej wszechstronności. Można sprostać tym trudnym wyzwaniom przyspieszając procesy zarówno projektu, testów oraz instalacji jak i późniejszego utrzymania systemu dzięki pierwszym na świecie 4 kanałowym, zasilanym bateryjnie, oscyloskopom z izolowanymi wejściami serii TPS2000. Pasmo 100 MHz i 200 MHz Próbkowanie do 2 GS/s w czasie rzeczywistym 2 lub 4 izolowane kanały oraz izolowane wejście zewnętrznego wyzwalania 8 godzin nieprzerwanej pracy przy zasilaniu bateryjnym Opcjonalne oprogramowanie aplikacyjne dla szerokiego zakresu pomiarów mocy Szybkie dokumentowanie i analiza pomiarów z programem OpenChoice i zintegrowaną pamięcią CompactFlash Analiza FFT w standardzie Łatwa obsługa dzięki tradycyjnemu, wzorowanemu na oscyloskopie analogowym rozmieszczeniu przycisków i gałek oraz wielojęzycznemu interfejsowi użytkownika Proste ustawianie parametrów dzięki funkcji automatycznego wyboru nastaw Autoset oraz wbudowanemu systemowi pomocy kontekstowej Podświetlane menu 11 pomiarów automatycznych Zastosowania Projektowanie i naprawa zasilaczy przemysłowych Zaawansowane projekty elektroniczne: instalacja, utrzymanie i wyszukiwanie usterek Konstrukcja i testowanie elektroniki dla przemysłu samochodowego Edukacja i szkolenia 1 Oscyloskopy

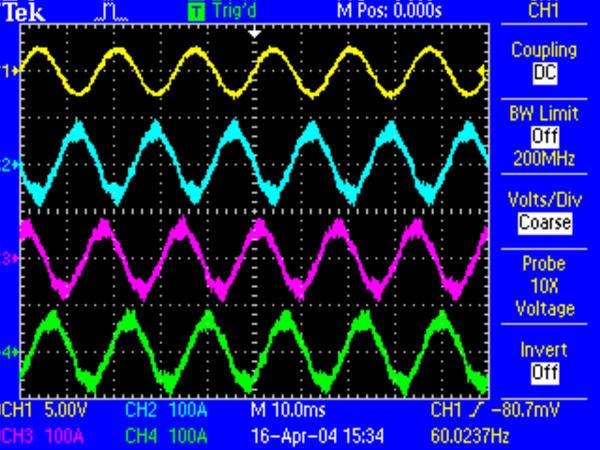

2 4 izolowane kanały oraz izolowane wejście zewnętrznego sygnału wyzwalania pozwala szybko i dokładnie wykonać pomiary różnicowe oraz z potencjałem pływającym Szybkie i dokładne pomiary różnicowe Wykonanie wysokonapięciowych pomiarów z potencjałem pływającym lub pomiarów różnicowych jest teraz znacznie szybsze i dokładniejsze. Skraca to czas przeznaczony testy i weryfikację zasilaczy czy złożonych urządzeń sterujących. Maksymalne napięcie różnicowe wynosi 30V RMS kiedy używane są standardowe sondy P2220. Można jednak też przeprowadzić pomiary także do 600V RMS CAT II (lub 300V RMS CAT III) dysponując pasywną sondą wysokonapięciową P5120. Dokładność określenia czasu narostu, opadania oraz innych ważnych parametrów sygnałów impulsowych w obwodach z wysokim potencjałem odniesienia, jest zapewniona dzięki eliminacji pętli masy. Poprzez zastosowanie izolacji kanałów pojemność każdego z wejść względem metalowego chassis przyrządu wynosi jedynie 37 pf. Unikatowa technologia IsolatedChannel umożliwia wykonywanie pomiarów wysokonapięciowych z zachowaniem bezpieczeństwa Możliwość pomiarów w obwodach trójfazowych Szybkie testowanie w układach zasilaczy przemysłowych Seria TPS 2000 szczególnie dedykowana jest dla pomiarów w obwodach wysokonapięciowych wymagających szczególnej ostrożności ze względu na możliwość przypadkowego kontaktu z niebezpiecznie wysokim napięciem. Zestaw TPS2BND zawierający oscyloskop TPS2000, pasywną sondę wysokonapięciową P5120 oraz oprogramowanie TPS2PWR1 umożliwia wykonanie szerokiej gamy pomiarów z wykorzystaniem tylko jednego przyrządu. Dysponując sondą o maksymalnym napięciu różnicowym 600V RMS CAT II (lub 300V RMS CAT III) możemy wykonać pomiary w obwodach zasilanych wysokim napięciem lub pomiary w trójfazowym obwodzie z potencjałem odniesienia różnym od zerowego potencjału ziemi. Dzięki dołączonemu oprogramowaniu można szybko wykonać analizę pomiarów takich straty mocy występujące w elementach przełączających, zniekształcenia harmoniczne (do 50 tej harmonicznej) czy pomiary kursorami dv/dt oraz di/dt Analiza zniekształceń harmonicznych z wykorzystaniem oprogramowania TPS2PWR1 Wychwycenie przypadkowych zaburzeń sygnału możliwe dzięki próbkowaniu w czasie rzeczywistym DRT Znajdź błąd szybciej dzięki technologii DRT Zastosowanie trechnologii DRT (Digital Real Time) pozwala rejestrować sygnały z próbkowaniem w czasie rzeczywistym jednocześnie w czterech kanałach. Taki sposób akwizycji umożliwia szybkie wykrycie przypadkowych zaburzeń i szpilek. Łatwa analiza i dokumentacja pomiarów Standardowym wyposażeniem serii TPS2000 jest analiza widmowa FFT. Dokumentację pomiarów ułatwia pamięć CompactFlash oraz dołączony program Open Choice 2 Oscyloskopy N

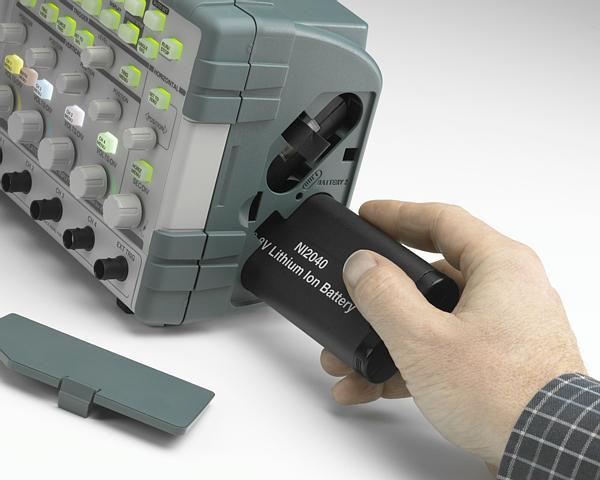

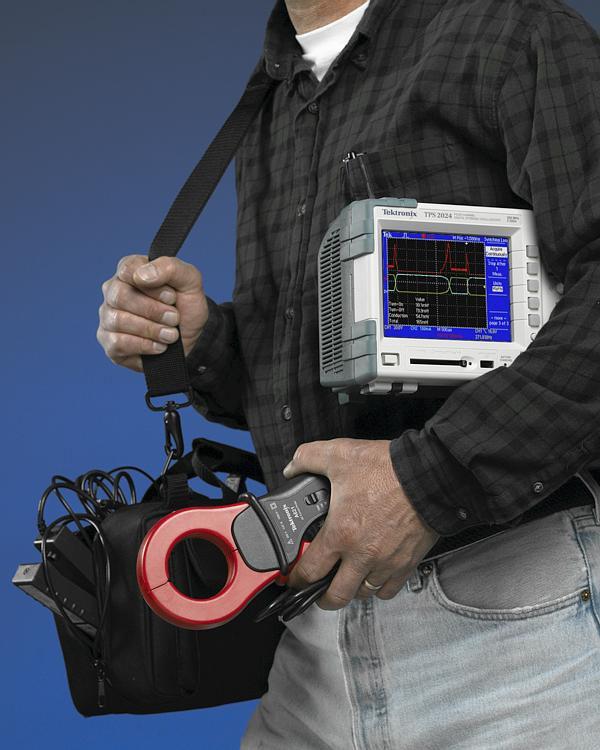

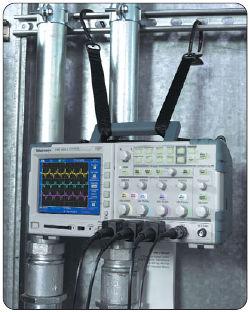

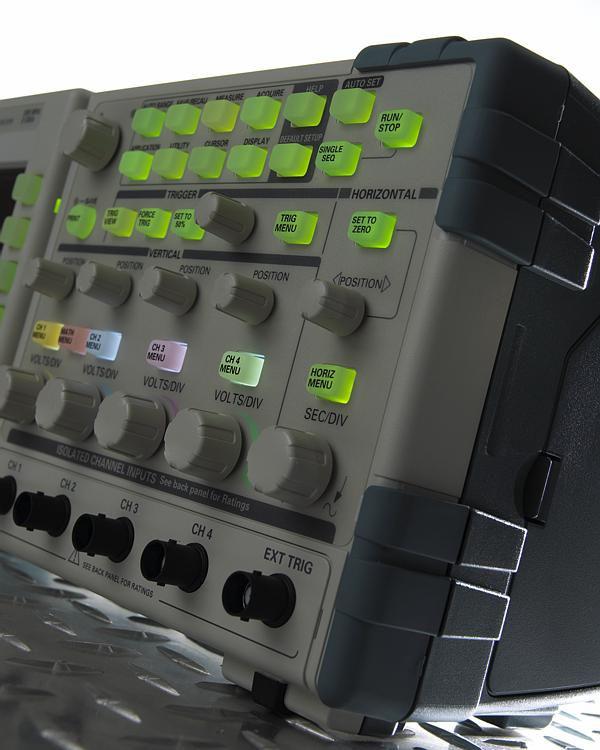

3 Wymienne podczas pracy baterie w nieograniczony sposób uwalniają od zasilania z sieci energetycznej Dzięki mobilności serii TPS2000 połącz pomiary wykonywane w laboratorium i w terenie Łatwa obsługa dzięki wzorowanemu na oscyloskopie analogowym rozmieszczeniu przycisków i przełączników oraz podświetlanemu menu wykonaj pomiary w warsztacie, laboratorium, a także w terenie Zasilanie oscyloskopów TPS2000 z baterii zapewnia nieprzerwaną pracę przez 8 godzin, lub dłużej dzięki możliwości wymiany baterii podczas wykonania pomiarów. Uwolnienie się od konieczności zasilania przyrządu z sieci energetycznej w połączeniu z jego mobilnością ułatwia przeprowadzanie pomiarów w warsztacie, laboratorium oraz w terenie. Intuicyjne menu oraz podobne jak w oscyloskopie analogowym rozmieszczenie przycisków i przełączników zakresów skraca czas, jaki musi być poświęcony pomiarom. Pomogą w tym także takie funkcje oscyloskopu jak automatyczne nastawy Autoset, Autorange, Probe Check Wizard, pomiary automatyczne oraz wbudowany system pomocy kontekstowej. Szybka dokumentacja i analiza wyników przeprowadzonych pomiarów dzięki oprogramowaniu OpenChoice oraz pamięci CompactFlash Oscyloskopy N 3

4 Charakterystyka Charakterystyka elektryczna serii TPS2000 Parametr TPS2012 TPS2014 TPS2024 Izolowane kanały Pasmo *1 (MHz) Próbkowanie (GS/s) na kanał Rekord akwizycji 2.5 k punktów Wyświetlacz (1/4 VGA LCD) kolorowy Zasilanie bateryjne Gniazdo dla dwóch zestawów baterii Jeden standardowy zestaw baterii umożliwia pracę do 4 godzin Opcjonalny drugi zestaw baterii wydłuża czas pracy do 8 godzin Ciągła praca jest możliwa wymianie i doładowywaniu zestawu baterii Pomiary automatyczne 11 Izolowane wejście zewnętrznego Tak wyzwalania Rozdzielczość pionowa 8 bitów (normalna lub z uśrednianiem) Czułość 2mV/dz do 5 V/dz dla wszystkich modeli Dokładność pionowa DC +/- 3% Powiększenie pionowe Pionowa ekspansja lub kompresja aktualnego lub zapisanego przebiegu Maksymalne napięcie wejściowe 300V RMS CAT II pomiędzy wejściem a obudową gniazda BNC, 1000V RMS CAT II od grotu sondy do potencjału ziemi z opcjonalną, pasywną sondą wysokonapięciową P5120 Przesuwanie przebiegu w pionie +/-2V na zakresach do 200mV/dz oraz +/-50V na zakresach >200mV/dz Ograniczenie pasma 20 MHz Zakres dynamiki +/- 5 dz Podstawa czasu 5 ns do 50 s/dz 5 ns do 50 s/dz 2.5 ns do 50 s/dz Dokładność podstawy czasu 50 ppm Impedancja wejściowa 1 M +/-2% oraz pojemność równoległa 20 pf Sprzężenie wejścia AC, DC, GND Powiększenia poziome Pozioma ekspansja lub kompresja aktualnego lub zapisanego przebiegu FFT Standard RS-232, Centronics- Standard Port równoległy Połączenie z PC Standard Wbudowany czytnik kart Standard CompactFlash Pomiary mocy Opcjonalny zestaw oferujący analizę pomiarów mocy, analizę harmonicznych, analizę strat mocy na elementach przełączających, przesunięcia pomiędzy fazami, kursory dv/dt oraz di/dt *1 Dla zakresu 2mV/dz pasmo jest automatycznie ograniczone do 20 MHz 4 Oscyloskopy N

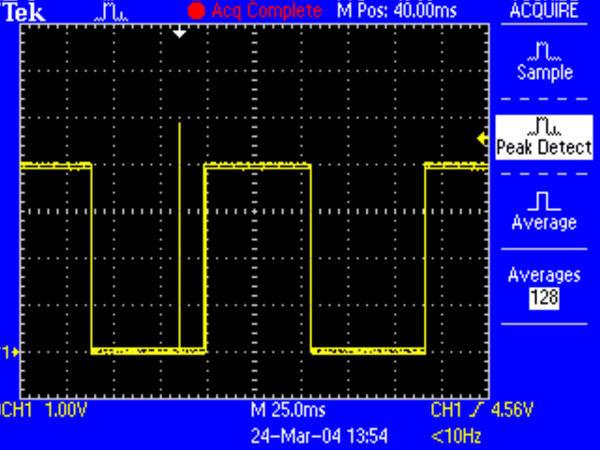

5 rodzaje akwizycji Peak Detect Służy do wykrywania zarówno impulsów o wysokiej częstotliwości, jak i impulsów przypadkowych. Wychwytuje impulsy o czasie trwania dłuższym od 12 ns. Sample klasyczne próbkowanie danych Uśrednianie uśrednia dane sygnału zebrane podczas wielu (4, 16, 64, 128) cykli akwizycji System wyzwalania tryby wyzwalania Auto, Normal, wyzwolenie pojedyncze Rodzaje wyzwalania Zboczem konwencjonalne wyzwalanie poziomem sygnału na zboczu narastającym lub opadającym. Sprzężenie AC, DC, z filtrem wysokich lub niskich częstotliwości, z filtrem szumu Autoset menu dla różnych sygnałów sygnał prostokąt sinus Video (NTSC, PAL, SECAM) pamięć nieulotna pamięć stała pamięć referencyjna pamięć przebiegów pamięć nastaw pamięć przebiegów zapisz wszystko wybór menu 1 okres, wiele okresów, zbocze narastające lub opadające 1 okres, wiele okresów, analiza FFT Video (NTSC, PAL, SECAM Pola: wszystkie, parzyste, nieparzyste Linie: wszystkie lub jedna wybierana Standard ( z CompactFlash) 2 przebiegi po 2500 próbek 96 lub więcej przebiegów na 8 MB 4000 zestawów nastaw na 8 MB 128 lub więcej obrazów na 8 MB (ilośc przebiegów zależy od wybranego formatu) 12 lub więcej operacji Save All na 8 MB (jeden zapis obejmuje 2 do 9 plików obejmujacych nastawy, przebiegi oraz tzw. zrzut ekranu) Sygnałem TV wyzwalanie wszystkimi liniami lub pojedynczą linią, polami parzystymi (nieparzystymi) lub wszystkimi oraz formatami NTSC, PAL, SECAM Szerokością impulsu wyzwalanie impulsem o czasie trwania krótszym, dłuzszym, równym lub nierównym zadanemu, ustalanemu w przedziale 33 ns do 10 s. Źródła wyzwalania modele 2 kanałowe: CH1, CH2, Ext, Ext/5 Ext/10 modele 4 kanałowe: CH1, CH2, CH3, CH4, Ext, Ext/5 Ext/10 Podgląd wyzwalania Wyświetla sygnał wyzwalający kiedy włączony jest przycisk trigger view Kursory Rodzaje Napięciowe, czasowe Pomiary T, 1/ T (częstotliwość), V, dv/dt *, di/dt * * wymaga oprogramowania TPS2PWR1 System pomiarowy pomiary automatyczne okres, częstotliwość, szerokość(+), szerokość(-), czas narostu, czas opadania, max, min, wartość miedzyszczytowa, średnia, skuteczna w okresie przetwarzanie przebiegów operacje dodawanie, odejmowanie, mnozenie, FFT FFT 2048 punktów, okna: Hanning, prostokatne, spłaszczone źródło 2 kanałowe modele: CH1-CH2, CH2-CH1, CH1+CH2, CH1xCH2 4 kanałowe modele: CH1-CH2, CH@-CH1, CH3-CH4, CH4-CH3, CH1+CH2, CH3+CH4, CH1xCH2, CH3xCH4 Autoset uruchamiane jednym przyciskiem automatyczne ustawianie nastaw parametrów odchylania pionowego i poziomego oraz wyzwalania. Możliwość powrotu poprzednich nastaw Autorange umożliwia użytkownikowi ustawienia optymalnych nastaw dla zaobserwowania przebiegu na ekranie Charakterystyka wyświetlania Wyświetlacz ¼ VGA, pasywna, kolorowa matryca LCD z regulacją podświetlania i kontrastu Interpolacja Sin(x)/x Sposób wyświetlania punkty, wektory Poświata wyłączona, 1s, 2s, 5s, nieskończona Format YT i XY Interfejs wejścia wyjścia Port drukarki Centronics format plików: TIFF, PCX, BMP, EPS, RLE format drukarki: Bubble Jet, DPU-411, DPU-412, DPU-3445, Thinkjet, Deskjet, LaserJet, Epson Dot, Epson C60, Epson C80 RS232 (standard) 9-pin DTE, prędkość transmisji do 19,600 bps. Oscyloskopy N 5

6 pamięć stała CompactFlash akceptowalne są dowolne karty CompactFlash typu 1 o pojemności do 1GB (standardowe wyposażenie nie obejmuje karty) wbudowany zegar/kalendarz program OpenChoice umożliwia komunikację pomiędzy komputerem PC a oscyloskopem poprzez port RS232. Przesyła i zapisuje nastawy, przebiegi oraz wyniki pomiarów. Zawiera aplikację transferu danych do aplikacji Word i Excel. Warunki srodowiskowe Temperatura pracy: 0 C do +50 C przechowywania: -40 C do +71 C Wilgotność Oscyloskopy serii TPS2000 nie są przeznaczone do pracy w arunkach dużej wilgotności pracy: 60% RH w temperaturze 50 C 90% RH w temperaturze 30 C przechowywania: 70% RH w temp. 55 C do 71 C 90% RH w temp. 30 C do 0 C kompatybilność elektromagnetyczna zgodne z dyrektywami 89/336/EEC. Zgodne z normami Australian EMC Framework, Emission Standard AS/NZS /2 certyfikaty rosyjski GOST EMC, Chinese Metrology Certification (CMC) normy bezpieczeństwa UL :2004, CAN/CSA22.2 No :2004, EN :2001 Uchwyt elastyczny elementy wymienne bateria TPSBAT (zawieraja mniej niż 8 gram związków Litu) Charakterystyka fizyczna PRZYRZĄD wymiary szerokość mm 336,0 cale 13,24 wysokość 161,0 6,33 głębokość 130,0 5,10 waga tylko przyrząd kg 2,7 z 1 baterią 3,2 z 2 bateriami 3,7 OPAKOWANIE wymiary pakowania mm cale szerokość 476,2 18,75 wysokość 266,7 10,50 głębokość 228,6 9,00 Bateria / ładowarka Sonda P2220 Informacje zamówieniowe TPS2012, TPS2014, TPS2024 oscyloskopy cyfrowe DSO Akcesoria standardowe Sondy P MHz, sonda aktywna z przełączanym stopniem podziału 1x/10x (jedna na kanał) Bateria Li-Ion bateria zapewniająca nieprzerwaną pracę przez 4 godziny. Dla czasu pracy 8 godzin wymagane SA 2 baterie TDSPCS1 OpenChoice Oprogramowanie umożliwiające połączenie pomiedzy oscyloskopem a komputerem PC z systemem operacyjnym Windows Dokumentacja 1 zestaw instrukcji przewód zasilający wraz z zewnętrznym zasilaczem NIM/NIST - świadectwo kalibracji pokrywa na panel przedni 6 Oscyloskopy N

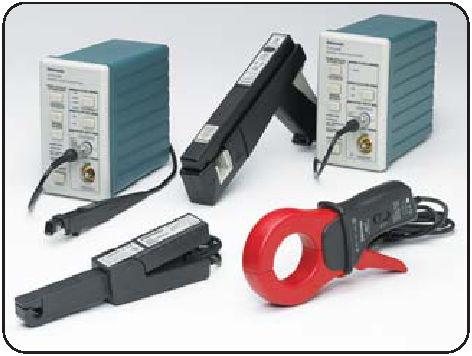

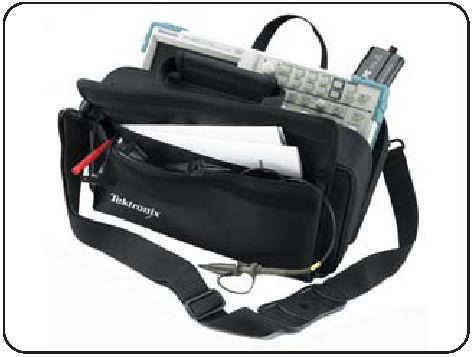

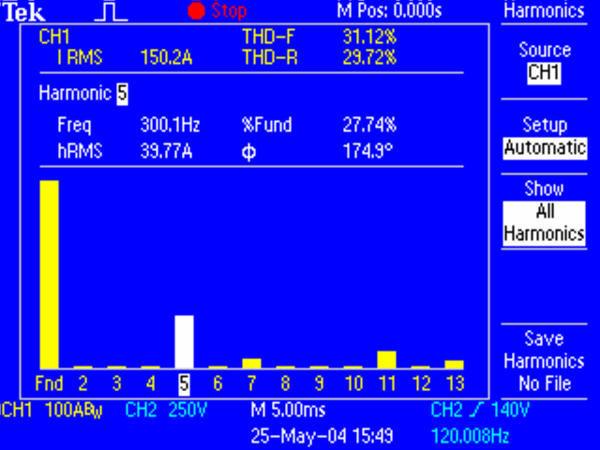

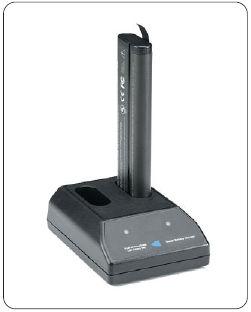

7 Torba transportowa Sonda P5102 Sondy prądowe Akcesoria dodatkowe TPS2BND zawiera (4) pasywne sondy wysokonapięciowe P5102 oraz oprogramowanie TPS2PWR1 przeznaczone dla analizy pomiarów mocy TPS2PWR1 aplikacja do analizy pomiarowej: pomiary mocy, analiza harmonicznych, strat mocy w elementach przełączających, przesunięć fazy, analizy przebiegów pomiarów kursorami dv/dt i di/dt WSTRO program przeznaczony dla systemu Windows 98/2000/Me/NT4.0 służący dokumentowaniu, analizie oraz programowaniu przyrządu TPSBAT dodatkowa bateria TPSCHG ładowarka baterii AC2100 torba transportowa HCTEK321 walizka transportowa elastyczny uchwyt Instrukcja serwisowa - (P/N xx) dostępna tylko w języku angielskim Instrukcja programowania dostępna tylko w jezyku angielskim (P/N xx) karta CompactFlash o pojemności 32 MB Zalecane sondy A621 sonda prądowa: 2kA, 5 do 50 khz A622 sonda prądowa 100A, 100kHz AC/DC P5205 wysokonapięciowa, aktywna sonda różnicowa (1300V pk-pk, 100 MHz) wymaga zasilacza 1103 P wysokonapięciowa, aktywna sonda różnicowa (5600V pk-pk, 50 MHz), wymaga zasilacza 1103 CT2 sonda prądowa 2,5 A, 200 MHz CT4 sonda prądowa AC do 2kA pk-pk TCP202 sonda pradowa 15A, 50 MHz AC/DC (wymaga zasilacza 1103) TCP303/TCPA300 sonda prądowa/wzmacniacz AC/DC, 15A, 15 MHz TCP305/TCPA300 sonda prądowa/wzmacniacz AC/DC, 50A, 50 MHz TCP312/TCPA300 sonda prądowa/wzmacniacz AC/DC, 30A, 100 MHz TCP404XL/TCPA400 sonda prądowa/wzmacniacz AC/DC, 500A, 2 MHz Opcje przewodu zasilania A0 Ameryka północna. A1 Unia Europejska. A2 Wielka Brytania. A3 Australia. A5 Szwajcaria. A6 Japonia. A10 Chiny. A99 bez przewodu zasilania. przewody RS232, 9 pin żeński do 25 pin męski, 4,6m ( ) RS232, 9 pin żeński do 9 pin żeński, null modem ( ) RS232, 9 pin żeński do 25 pin żeński, null modem ( ) RS232, 9 pin żeński do 25 pin męski, null modem ( ) Centronics, 25 pin męski do 36 pin Centronics, do drukarki ( ) Opcje instrukcji użytkownika *1 L0 angielska. L1 francuska. L2 włoska. L3 niemiecka. L4 hiszpańska. L5 japońska. L6 portugalska. L7 chińska (uproszczona). L8 chińska (standard). L9 koreańska. LR rosyjska. Do instrukcji użytkownika dołączona jest nakładka na przedni panel w odpowiedniej wersji językowej. gwarancja 3 lata gwarancji z wyłączeniem sond pomiarowych P5120 pasywna sonda wysokonapięciowa (600V RMS CATII) Oscyloskopy N 7

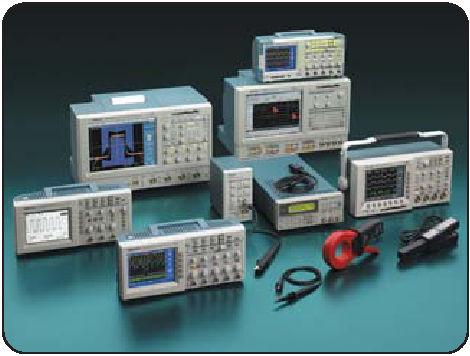

8 Przyspieszenie opracowania produktu dzięki najbardziej korzystnemu stosunkowi parametrów do ceny Tektronix oferuje szeroką gamę narzędzi do symulacji, testów, akwizycji oraz analiz, ułatwiających i przyspieszających każdą fazę projektu od włączenia zasilania, poprzez weryfikację i wyszukiwanie błędów, po pomiar osiąganych parametrów. Zalety serwisu Tektronix Zapewnienie optymalnych parametrów przyrządom marki Tektronix oraz wydłużenie ich czasu pracy. Oto co daje Ci serwis firmy Tektronix: Dostęp do źródła wiedzy o produktach i techniczne kompetencje. Skuteczność i wygodę; bez kłopotów od pierwszego telefonu do serwisu do zwrotu przyrządu. Wszechstronne i gruntowne wsparcie na całym świecie, obejmujące aktualizacje oprogramowania i firmware u, raporty pomiarowe i strojenie. Elastyczne usługi napraw i kalibracji z gwarancją najwyższej jakości. Kontakt z firmą Tektronix $:897, 4,,!, 89,3 :897,Г,,3 7,0 17,!4 :/3 4, 330Г 0, 7,, 207,!4 :/3 4,,3,/, :745, /3, & 7, 3, 7, 03,/-, /3, & 7, 3, 7, 03,/-, 9. 0Г :745, 74/ 4, 70.,Г,3,Г 3,3/,Г 7,3., 17,! 34.3, 34.3,Г 02. Г / 0 4. Г,543, : 802-:7 Г , 74/ 4,,7, /, 17,! 34.3, 17,! 34.3,Г 4,3/, 47 0, 8,#05:-, :/4,!4 8,Г!479:,, 470,!4 :/3 4, #48, 7, 0! 17,!4 :/3 4,Г 8 5,3, Г $ 0., $,.,7,Г %,,3 0,7 9,3, 7,3/,Г &$!4 489, , % Informacja o produktach jest dostępna pod adresem: 9:, 4,34 093, Produkt(y) wykonano w zakładach objętych systemem jakości ISO Copyright 2006, Tektronix, Inc. Wszystkie prawa zastrzeżone. Produkty firmy Tektronix są opatentowane lub zgłoszone do opatentowania w USA i innych krajach. Informacje podane w tej broszurze zastępują dane opublikowane wcześniej. Firma zastrzega sobie prawo do zmiany specyfikacji i cen. TEKTRONIX i TEK są zastrzeżonymi znakami towarowymi Tektronix, Inc. Pozostałe nazwy użyte w publikacji są nazwami handlowymi lub zastrzeżonymi należącymi do odpowiednich firm. 12/06 HB/WOW 3GW
