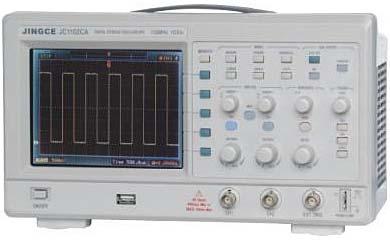

1 JC1000 / JC2000 Oscyloskopy cyfrowe z menu PL Wysoka częstotliwość próbkowania realnego do 1GS/s. Próbkowanie ekwiwalentne do 50GS/s Złącze USB oraz funkcjonalne oprogramowanie UltraScope Dwadzieścia autopomiarów Pomiary kursorowe dostępne w trybie manualnym, śledzącym I automatycznym Dwie pamięci przebiegów referencyjnych, dziesięć pamięci przebiegów oraz dziesięć pamięci ustawień Cyfrowe filtry przebiegów, dolno, górno przepustowe, pasmo przepustowe, pasmowo zaporowe Funkcja Pass/Fail (maski, go/no-go) Funkcja Waveform recorder (możliwość nagrania do 1000 przebiegów) Pasmo przenoszenia w zależności od modelu: 25MHZ-200MHZ. Szybkość próbkowania przekraczająca 1000 przebiegów/sekundę Czułość pionowa : 2mV-5V/div; Podstawa czasu: 2.5ns-50s/div Analiza widma FFT

JC2000 / JC1000 Oscyloskopy cyfrowe Oscyloskopy JC1000/2000 należą do wysokiej klasy oscyloskopów cyfrowych, posiadają bardzo bogate oprogramowanie obejmujące między innymi analizę widma FFT, maski,

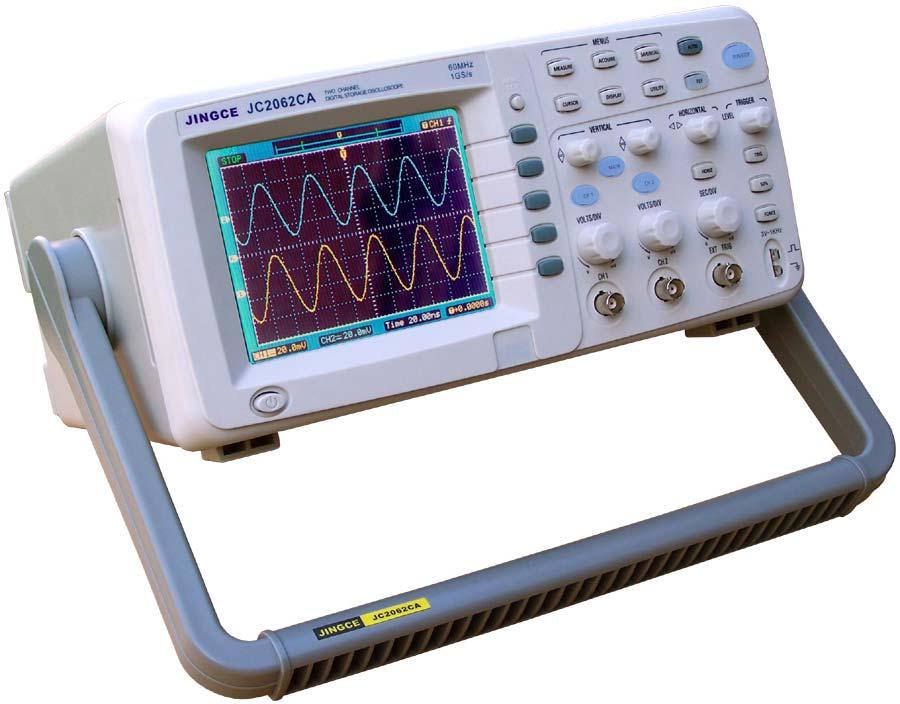

2 JC2000 / JC1000 Oscyloskopy cyfrowe Oscyloskopy JC1000/2000 należą do wysokiej klasy oscyloskopów cyfrowych, posiadają bardzo bogate oprogramowanie obejmujące między innymi analizę widma FFT, maski, funkcję rekordera, filtry cyfrowe czy chociażby opcję pracy LCD jak w oscyloskopie analogowym. Klient ma do wyboru kilka opcji różniących się częstotliwością próbkowania realnego, pasmem, ekranem LCD a także obudową (seria jc1000 vs jc2000). Oscyloskopy JC posiadają niewielkie wymiary, przyjazny, nowoczesny design i co najważniejsze są proste w obsłudze.

3 Częstotliwość Próbkowania Próbkowanie realne w oscyloskopach serii JC1000 / JC2000 w zależności od modelu wynosi od 250Ms/s do 1GS/s. Każdy model serii posiada także próbkowanie ekwiwalentne 50GS/s, mające zastosowanie głównie w realnym odwzorowywaniu okresowych sygnałów wejściowych. Próbkowanie to ma znaczenie także przy częstotliwościach wejściowych bliskich ¼-tej częstotliwości próbkowania realnego, gdzie wartość realna sygnału przedstawionego na ekranie jest niewielka. Filtry Cyfrowe Oscyloskopy firmy JC posiadają bogatą funkcję cyfrowej filtracji sygnałów wejściowych. Użytkownik może określić dolny i górny przedział filtru, dzięki czemu usunięte z sygnału zostaną niepotrzebne szumy i zakłócenia. Do dyspozycji są cztery rodzaje filtrów: dolno i górno przepustowy, pasmowo przepustowy i pasmowo zaporowy. Funkcja Rekordera Przy użyciu tej funkcji próbkowane przebiegi zapisywane są w postaci ciągłej jako ramki. Rekorder może pobierać sygnał z kanału pierwszego i drugiego, pracując nieprzerwanie do momentu zapisania maksymalnie 1000 ramek-przebiegów (częstotliwość zapisu od ok. 20 ekranów/s do jednego ekranu/1000s). Funkcja ta może także współpracować z opcją pass/fail oscyloskopu, gdzie każdy sygnał niespełniający określonego warunku (wszelkie niestabilności, szumy itp.) będzie trafiał do pamięci rekordera. Pamięci Przebiegów umożliwia zapisanie do dwóch przebiegów odniesienia (do porównywania), do dziesięciu przebiegów spróbkowanych i dziesięciu ustawień oscyloskopu. Funkcje Autopomiarowe Oscyloskopy JC mają możliwość pomiaru 20 parametrów próbkowanego sygnału. Funkcje te mogą w sposób zrozumiały wyeliminować błąd pomiaru wykonywany przez użytkownika za pomocą kursorów. Są szybsze, efektywniejsze i łatwe w obsłudze.

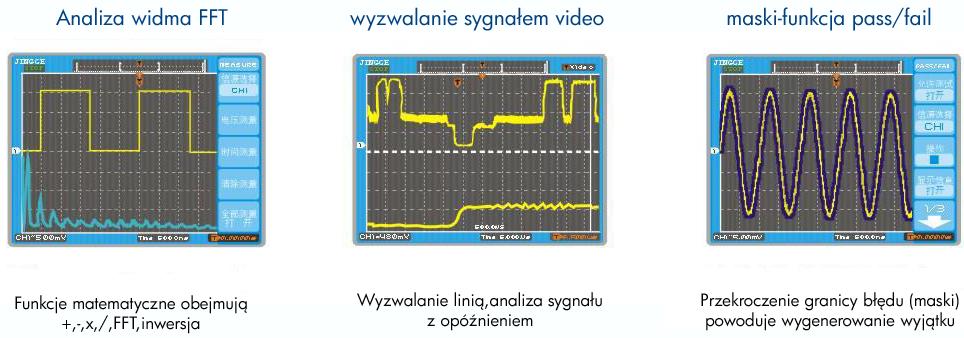

Funkcja Pass/Fail Go/No-go Funkcja znana z wysokiej klasy oscyloskopów. Pozwala nałożyć na sygnał maskę i generuje błąd jeżeli sygnał przez tą maskę przejdzie.

4 Funkcja Pass/Fail Go/No-go Funkcja znana z wysokiej klasy oscyloskopów. Pozwala nałożyć na sygnał maskę i generuje błąd jeżeli sygnał przez tą maskę przejdzie. Jest to funkcja idealna wręcz przy sprawdzaniu zakłóceń w sygnałach szybkozmiennych, gdzie odchyłki sygnału ze względu na szybkość stają się niezauważalne. Tryb XY Oscyloskopy serii ADS2000/ADS7000 umożliwiają próbkowanie w trybie XY od 2Ks/s do 100MS/s. Ten zakres próbkowania przewyższa próbkowanie w innych oscyloskopach podobnej klasy, umożliwiając bardzo dokładną analizę figur Lissajous oraz wzorców modulacji wektorowej Zoom Oscyloskopy JC posiadają technologię bazującą na podwójnej podstawie czasu, umożliwiającą powiększenie poziome pewnej części sygnału zapisanego, referencyjnego lub wejściowego. Wystarczy zaznaczyć interesującą nas część sygnału, wcisnąć odpowiedni przycisk i na ekranie ukażą się pełne detale wybranego fragmentu. Trigger Rozbudowany system wyzwalania sygnału umożliwia wyzwalanie: zboczem, impulsem, automatyczne i standardowe z opcjami wyzwolenia pojedynczego i opóźnionego. Źródłem wyzwalania są do wyboru: kanał 1, kanał 2 oraz zewnętrzne źródło EXT TRIG. Funkcja Persistance Oscyloskopy JC jak większość oscyloskopów posiada funkcję persistance, która powoduje, że każdy kolejny przebieg jest nadpisywany na poprzedni przez pewien czas. Jest to bardzo użyteczna funkcja przy obrazowaniu modulacji oraz zniekształceń sygnałów

Oprogramowanie UltraScope Oprogramowanie dostarczane przez firmę JC jest dobrym rozwiązaniem stosowanym przy sterowaniu, przenoszeniu i przeglądaniu danych z oscyloskopu.

która nie tylko używa programowego AUTOSET czułego na sygnał AC z kanałów wejściowych, ale także analizuje napięcia, częstotliwość i punkt wyzwalania.

5 Oprogramowanie UltraScope Oprogramowanie dostarczane przez firmę JC jest dobrym rozwiązaniem stosowanym przy sterowaniu, przenoszeniu i przeglądaniu danych z oscyloskopu. Interfejs użytkownika jest wykonany bardzo intuicyjnie a sposób wyświetlania informacji i przebiegów jest podobny jak w oscyloskopie Auto Oscyloskopy JC posiadają zaawansowaną funkcję autoskalowania, która nie tylko używa programowego AUTOSET czułego na sygnał AC z kanałów wejściowych, ale także analizuje napięcia, częstotliwość i punkt wyzwalania. Dzięki temu sygnał pokazany jest na ekranie ma ustawioną właściwą amplitudę, podstawę czasu i trigger. Design Oscyloskopy serii JC2000 zostały zaprojektowane jako urządzenia mobilne a załączane do nich akcesoria nie zajmowały dodatkowego miejsca. Dlatego wykorzystując wolną przestrzeń, w oscyloskopach JC2000 stworzono niewielki schowek, w którym mieści się instrukcja, sondy oraz okablowanie

6 Parametry wspólne dla serii JC2000 Ilość Kanałów 2 Czułość pionowa 2mV - 5V/div Rozdzielczość przetwornika 8 bitów Próbkowanie ekwiwalentne Max 50GS/s Pamięć próbek 4kB/ kanał Szybkość odświeżania przebiegów Max >1000 razy na sekundę Funkcja Save/Recall Tryb wyświetlania Rodzaje wyzwalania Tryby wyzwalania Operacje matematyczne FFT- analiza widma Autopomiary Dwie pamięci referencyjne, 10 pamięci przebiegów, 10 pamięci ustawień Main, Window, Window zoom, Roll, X-Y Zboczem, impulsem, sygnałem Video Automatyczny, standardowy, pojedynczy Dodawanie, odejmowanie, mnożenie, dzielenie, inwersja Okna: Hanning, Hamming, Blackman, Rectangular Analiza z 1024 punktów Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Vrms, Voverhoot, Vpreshoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, DelayA, DelayB Pomiary kursorowe Tryb manualny, śledzący, automatyczny Tryby próbkowania Realny, Ekwiwalentny Uśrednianie 4,16,32,64,128,256 Tryb XY Błąd fazy: +-3 stopnie, próbkowanie 2ks/s do 100Ms/s Zasilanie VAC, 47Hz- 440Hz, 50VA max Wymiary 300mm x 145mm x 312mm 4kg Akcesoria Dwie sondy 1:1/1:10, oprogramowanie, kabel zasilający, instrukcja użytkownika,osłona na panel przedni Dodatkowe opcje Moduł GPIB, Moduł interfejsu szeregowego, JC2202 JC2152 JC2102 JC2062 JC2042 JC2022 Pasmo 200 MHz 150 MHz 100 MHz 60 MHz 40 MHz 25 MHz Próbkowanie realne Wyświetlacz 1GS/s (modele MA,CA), 500MS/s (modele M,C) Kolor LCD 5.7" (modele C,CA), mono LCD 5.7" (modele M,MA) Czas narastania <1.8ns <2.3ns <3.5ns <5.8ns <8.8ns <14ns Impedancja wej. Podstawa czasu 1MOhm 15pF+-3pf, 50Ohm(modele C,CA,MA) 1ns/div - 50s/div 2ns/div - 50s/div 2ns/div - 50s/div 5ns/div - 50s/div 5ns/div - 50s/div 20ns/div - 50s/div Funkcja scrollowania (przewijania) przy podstawach 100ms/div - 50s/div

7 Parametry wspólne dla serii JC1000 Kanały 2 Czułość pionowa 2mV - 5V/div Rozdzielczość przetwornika 8 bitów Próbkowanie ekwiwalentne Max 50GS/s Pamięć próbek 4kB/ kanał Szybkość odświeżania przebiegów Max >1000 razy na sekundę Funkcja Save/Recall Tryb wyświetlania Rodzaje wyzwalania Tryby wyzwalania Operacje matematyczne FFT- analiza widma Autopomiary Dwie pamięci referencyjne, 10 pamięci przebiegów, 10 pamięci ustawień Main, Window, Window zoom, Roll, X-Y Zboczem, impulsem, sygnałem Video Automatyczny, standardowy, pojedynczy Dodawanie, odejmowanie, mnożenie, dzielenie, inwersja Okna: Hanning, Hamming, Blackman, Rectangular Analiza z 1024 punktów Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Vrms, Voverhoot, Vpreshoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, DelayA, DelayB Pomiary kursorowe Tryb manualny, śledzący, automatyczny Tryby próbkowania Realny, Ekwiwalentny Uśrednianie 4,16,32,64,128,256 Tryb XY Błąd fazy: +-3 stopnie, próbkowanie 5ks/s do 200Ms/s Zasilanie VAC, 47Hz- 440Hz, 50VA max Wymiary 120mm x 285mm x 158mm 4kg Akcesoria Dwie sondy 1:1/1:10, oprogramowanie, kabel zasilający, instrukcja użytkownika Dodatkowe opcje Moduł GPIB, Moduł interfejsu szeregowego, moduł opcji Pass/fail JC1202 JC1152 JC1102 JC1062 JC1042 JC1022 Pasmo 200 MHz 150 MHz 100 MHz 60 MHz 40 MHz 25 MHz Próbkowanie realne Wyświetlacz 1GS/s (modele MA,CA), 500MS/s (modele M,C) Kolor LCD 5.7" (modele C,CA), mono LCD 5.7" (modele M,MA) Czas narastania <1.8ns <2.3ns <3.5ns <5.8ns <8.8ns <14ns Impedancja wej. Podstawa czasu 1MOhm 15pF+-3pf, 50Ohm(modele C,CA,MA) 1ns/div - 50s/div 2ns/div - 50s/div 2ns/div - 50s/div 5ns/div - 50s/div 5ns/div - 50s/div 20ns/div - 50s/div Funkcja scrollowania (przewijania) przy podstawach 100ms/div - 50s/div
