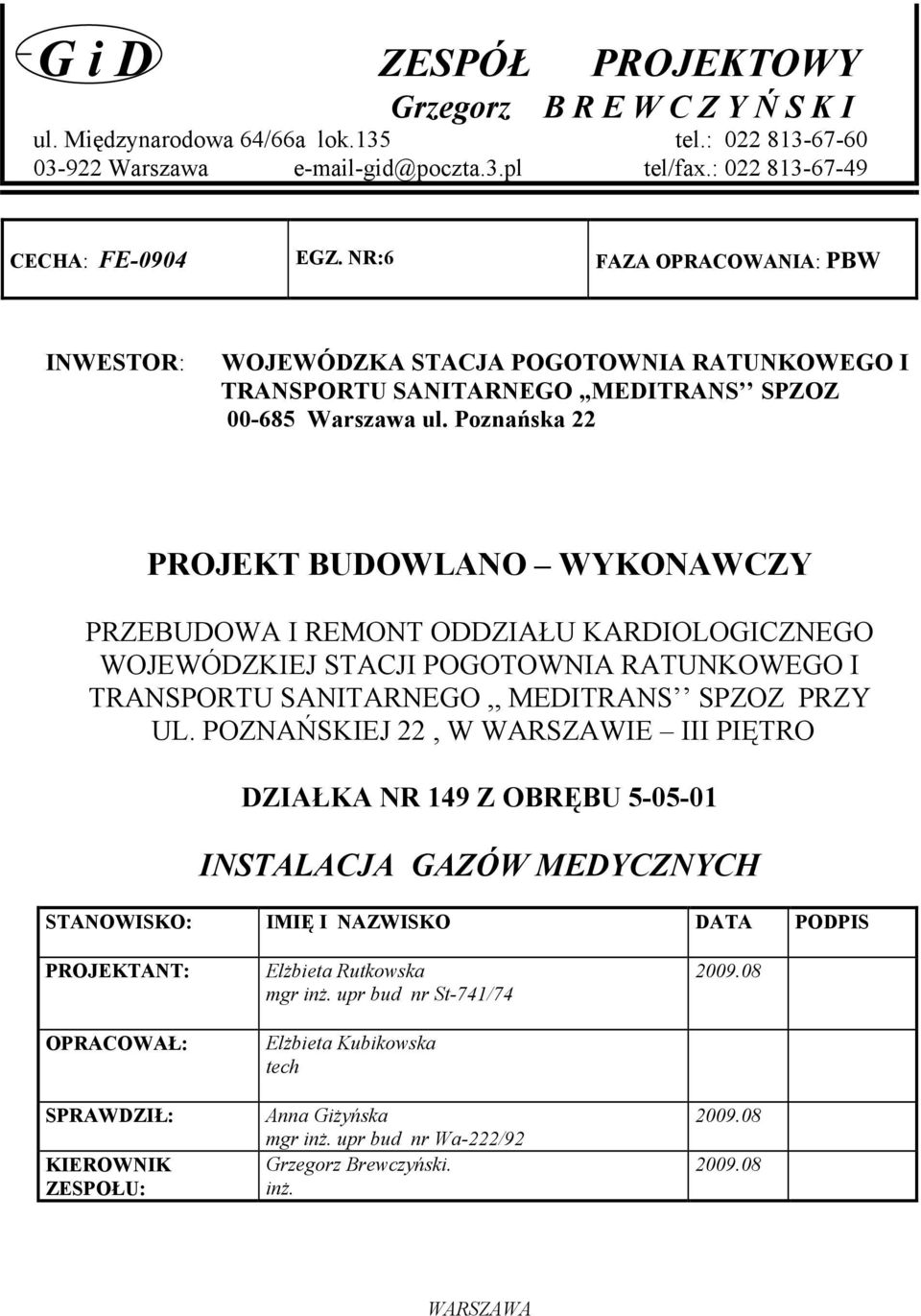

1 G i D ZESPÓŁ PROJEKTOWY Grzegorz B R E W C Z Y Ń S K I ul. Międzynarodowa 64/66a lok.135 tel.: Warszawa gid@poczta.3.pl tel/fax.: CECHA: FE0904 EGZ. NR:6 FAZA OPRACOWANIA: PBW INWESTOR: WOJEWÓDZKA STACJA POGOTOWNIA RATUNKOWEGO I TRANSPORTU SANITARNEGO,,MEDITRANS SPZOZ Warszawa ul. Poznańska PROJEKT BUDOWLANO WYKONAWCZY PRZEBUDOWA I REMONT ODDZIAŁU KARDIOLOGICZNEGO WOJEWÓDZKIEJ STACJI POGOTOWNIA RATUNKOWEGO I TRANSPORTU SANITARNEGO,, MEDITRANS SPZOZ PRZY UL. POZNAŃSKIEJ, W WARSZAWIE III PIĘTRO DZIAŁKA NR 149 Z OBRĘBU INSTALACJA GAZÓW MEDYCZNYCH STANOWISKO: IMIĘ I NAZWISKO DATA PODPIS PROJEKTANT: OPRACOWAŁ: SPRAWDZIŁ: KIEROWNIK ZESPOŁU: ElŜbieta Rutkowska mgr inŝ. upr bud nr St741/74 ElŜbieta Kubikowska tech Anna GiŜyńska mgr inŝ. upr bud nr Wa/9 Grzegorz Brewczyński. inŝ WARSZAWA

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANOWYKONAWCZEGO INSTALACJI GAZÓW MEDYCZNYCH DLA ODDZIAŁU KARDIOLOGII WOJEWÓDZKIEJ STACJI POGOTOWIA RATUNKOWEGO I TRANSPORTU SANITARNEGO MEDITRANS Warszawa ul. Poznańska 1. Podstawa opracowania Umowa z Inwestorem Projekt architektoniczny Projekt technologiczny Wytyczne Projektowania Szpitali Ogólnych Instalacje i urządzenia gazów medycznych i laboratoryjnych wydane przez MZiOS 1981r Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dn w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz. U. Nr 13 poz.1568) Obowiązujące zarządzenia, normy PNEN i ISO oraz Warunki Techniczne Wykonania i Odbioru Robót BudowlanoM0ntaŜowych instalacje sanitarne i przemysłowe. Ustawa z dnia 7 lipca 1994r. Prawo budowlane Dz.U.z006r. nr 156 poz z późniejszymi zmianami. Rozporządzenie Rady Ministrów z dnia 4 grudnia 00r. (Dz.U. 41/0) Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia (Dz.U. nr 173/03) Ustawa o Wyrobach Medycznych z dnia Dz. U.nr 93 poz.896 oraz Dyrektywa Medyczna 93/4/EWG System spręŝonych gazów medycznych i próŝni zgodnie z normą PNEN737 oraz aktualnie obowiązujące Polskie Normy.. Zakres opracowania. Opracowanie obejmuje projekt budowlanowykonawczy instalacji tlenu, spręŝonego powietrza medycznego i próŝni wraz ze źródłami oraz sygnalizacji awaryjnej gazów medycznych dla potrzeb Oddziału Kardiologii /III piętro/ Wojewódzkiej Stacji Pogotowia Ratunkowego i Transportu Sanitarnego Meditrans w Warszawie ul. Poznańska. 3. Zestawienie punktów poboru gazów.

3 Rodzaj pomieszczenia Ilość punktów poboru Otlen A5spr.powietrze med. VpróŜnia Pom. nr 4 Sala gastroskopii Pom. nr 6 Gabinet diagnzabieg Pom. nr 10 Sala Koronarografii Pom. nr1 Pom.przygotowania pacjenta Pom. nr19 EKG wysiłkowe 1 1 Pokoje chorych Pok. Nr 4 Pok. Nr 6 Pok. Nr 7 Pok. Nr 8 Pok. Nr 9 Pok. Nr 33 Pok. Nr 34 Pok. Nr Pom. nr 35 Sala wzmoŝonego nadzoru kardiologicznego Opis projektowanych instalacji gazów medycznych. Rurociągi Poszczególne instalacje gazów medycznych zasilane będą z centralnych źródeł. Instalacje tlenu, spręŝonego powietrza medycznego i próŝni projektuje się zgodnie z normą PNEN7373;00 Systemy rurociągowe spręŝonych gazów medycznych i podciśnienia z rur miedzianych, ciągnionych w gat. CuDHP z miedzi odtlenionej wg normy PNEN łączonych lutem twardym LS45.Rury do gazów medycznych muszą być zabezpieczone na końcach zatyczkami z tworzywa sztucznego, aby zapobiec zabrudzeniom w czasie składowania i transportu. MontaŜ rurociągów instalacji gazów medycznych naleŝy rozpocząć po wykonaniu instalacji wentylacji i klimatyzacji oraz instalacji sanitarnych. Instalacje gazów medycznych rozprowadzone zostaną na poziomie III piętra w modernizowanym Oddziale Kardiologii. Na Oddziale, na odejściu od pionu zostanie zainstalowana skrzynka zaworowo

4 manometryczna z czujnikami i zasilaczami dla sygnalizacji świetlnoakustycznej, wyposaŝona w zawory odcinające oraz wskaźniki ciśnienia.. Media do skrzynki zaworowomanometrycznej naleŝy doprowadzić pionem prowadzonym z poziomu piwnicy / próŝnia / i parteru /tlen i spręŝone powietrze /.Ponadto sygnalizator gazów medycznych umieszczony w pobliŝu punktu pielęgniarskiego sygnalizuje spadek ciśnienia gazów medycznych / lub wzrost ciśnienia próŝni/. Czujniki uruchamiane są przy zmianach ciśnienia : a) Tlen poniŝej 0,4 MPa oraz powyŝej 0,6 MPa b) SpręŜone powietrze poniŝej 0,4 MPa oraz powyŝej 0,6Mpa c) PróŜnia powyŝej 0,04 MPa (0,06Mpa abs.) Sygnalizator w sposób akustyczny i świetlny informuje o zmianie ciśnienia. Instalacje gazów medycznych na Oddziale Kardiologii naleŝy doprowadzić do punktów poboru gazów medycznych zamontowanych w: w panelach nadłóŝkowych zamontowanych w Salach łóŝkowych w zestawach przyłóŝkowych intensywnej opieki medycznej w Sali wzmoŝonego nadzoru kardiologicznego w tynku na ścianie zamontowanych w pom. przygotowania pacjenta, EKG wysiłkowym,w Sali gastroskopii i Koronarografii oraz Gabinecie diagnostycznozabiegowym. Rurociągi w korytarzach układać pod sufitem w przestrzeni między stropowej a w pomieszczeniach układać podtynkowo na ścianach. Odległość rurociągów od instalacji elektrycznej przy równoległym prowadzeniu nie moŝe być mniejsza niŝ 10 cm. Przy skrzyŝowaniu rurociągów z instalacją elektryczną zachować minimalny prześwit 10mm lub zastosować tuleję ochronną z PCV. Rurociągi muszą być mocowane do uchwytów instalacyjnych izolowanych w odstępach uniemoŝliwiających ich ugięcie lub odkształcenie. Nie moŝna wykorzystywać rurociągów gazów medycznych do uziemiania urządzeń elektrycznych. Przebieg rurociągów poszczególnych gazów pokazano na rzutach i aksonometrii. Ciśnienie pracy poszczególnych instalacji gazów medycznych : Instalacja tlenu i powietrza medycznego 0,50MPa Instalacja próŝni` 0,06 MPa KaŜda instalacja gazów medycznych w miejscu odbioru będzie wyposaŝona w punkty poboru. Konstrukcja punktów poboru dla poszczególnych gazów wyklucza przypadkową pomyłkę poboru gazu niezamierzonego, z uwagi na róŝne złącza zatrzaskowe. Projektowane punkty poboru gazów medycznych muszą odpowiadać wymaganiom określonym w

5 .PN9/M75300 Punkty poboru i wtyki, ogólne wymagania i badania PNEN 7373 Punkty poboru dla spręŝonych gazów i próŝni Przy przechodzeniu instalacji gazów medycznych przez oddzielenia przeciwpoŝarowe otwory naleŝy uszczelnić atestowanymi materiałami uszczelniającymi do granicy odporności ogniowej tych oddzieleń. 5. Warunki wykonania i odbioru. Instalacje gazów medycznych naleŝy wykonać zgodnie z warunkami zawartymi w: PNEN 7373 Systemy rurociągowe dla gazów medycznych Wytycznych Projektowania Szpitali Ogólnych zeszyt III rozdz.7 i 8 wydanych przez MZiOS Skrzynka zaworowa,sygnalizator gazów, zawory muszą być oznaczone w sposób trwały i czytelny. Kierunek przepływu gazu medycznego winien być oznaczony strzałką wzdłuŝ osi rurociągów. Rurociągi muszą być oznakowane w sąsiedztwie zaworów odcinających, rozgałęzień przed i za przegrodami itp. oraz na prostych odcinkach nie dłuŝszych niŝ 10 m. NaleŜy równieŝ przyjąć oznakowanie barwne w oparciu o PNEN 1089 tlen barwa biała spręŝone powietrze barwa białoczarna próŝnia barwa Ŝółta Wykaz prób jakie naleŝy wykonać przed oddaniem instalacji do eksploatacji : a) próby po zakończeniu montaŝu instalacji rurociągowych lecz przed ich zakryciem: próba wytrzymałości mechanicznej próba szczelności próba na obecność połączeń krzyŝowych i przeszkód w przepływie kontrola oznakowania kontrola wzrokowa, czy wszystkie elementy zamontowane na tym etapie spełniają wymagania techniczne określone w projekcie. b) próby po całkowitym zakończeniu montaŝu a przed oddaniem instalacji do eksploatacji próba szczelności próba szczelności i kontrola zaworów odcinających pod kątem ich zamykania próba na obecność połączeń krzyŝowych próba na obecność przeszkód w przepływie sprawdzenie mechanicznego działania punktów poboru

6 sprawdzenie przepustowości instalacji próba instalacji regulacyjnych, kontrolnych i alarmowych przedmuchanie instalacji gazem próbnym napełnienie instalacji określonym gazem próba na toŝsamość gazu. próba kompletnej instalacji z osprzętem Po całkowitym zakończeniu prób, a przed oddaniem instalacji do eksploatacji zespół odbierający musi potwierdzić na odpowiednich formularzach wyniki przeprowadzonych prób oraz stwierdzić, Ŝe wszystkie wymagania zostały spełnione. PRÓBA WYTRZYMAŁOŚCI Po wykonaniu ruraŝu poszczególne instalacje naleŝy poddać próbie wytrzymałości mechanicznej. Próba wytrzymałości mechanicznej powinna być przeprowadzona po zakończonym montaŝu instalacji przed jej zakryciem /zatynkowaniem/ z zaślepionymi do próby korpusami punktów poboru oraz zaślepionymi podejściami manometrycznymi. Podczas próby naleŝy stosować następujące ciśnienia do poszczególnych instalacji : Rurociągi tlenu o ciśnieniu roboczym 0,5 MPa 1,0 MPa Rurociągi spręŝonego powietrza medycznego o ciśnieniu roboczym 0,5Mpa 1,0 MPa PRÓBA SZCZELNOŚCI Podczas przeprowadzania prób szczelności naleŝy stosować poniŝsze ciśnienia: Rurociągi tlenu o ciśnieniu roboczym 0,5 MPa 0,8 MPa Rurociągi spręŝonego powietrza medycznego o ciśnieniu roboczym 0,5Mpa 0,8 MPa Rurociąg próŝni 0,5 MPa PRÓBA KOMPLETNEJ INSTALACJI Z OSPRZĘTEM Przed przeprowadzeniem tej próby naleŝy zamontować wszystkie punkty poboru, zawory, czujniki ciśnienia, manometry, wakuometry Przy próbie naleŝy stosować ciśnienia: Rurociągi tlenu o ciśnieniu roboczym 0,5 MPa 0,5 MPa Rurociągi spręŝonego powietrza medycznego o ciśnieniu roboczym 0,5Mpa 0,5 MPa Rurociąg próŝni 0,06MPa Próba szczelności uznawana jest za pozytywną, jeŝeli po 4 godz. nie ma spadku ciśnienia. W drugim etapie montaŝu instalacji gazów medycznych tj. próbie z osprzętem po zamontowaniu złącz zatrzaskowych w punktach poboru naleŝy przeprowadzić próbę 4

7 godzinną pod ciśnieniem roboczym. Spadek ciśnienia o % dopuszcza się jedynie dla instalacji wyposaŝonych w ponad 50 punktów poboru. Próbę instalacji próŝniowej przeprowadza się przy podciśnieniu 0,06 MPa. Spadek ciśnienia nie powinien przekroczyć 0,006MPa tj. 10%. 6. Źródła zasilania gazów medycznych Instalacje gazów medycznych zasilane będą z projektowanych źródeł zgodnie z normą PNEN Instalacja próŝni będzie zasilana z agregatu próŝni zlokalizowanego w piwnicy. Agregat wraz z zespołem filtrów bakteriobójczych musi spełniać wymogi obowiązującej normy PNEN7373. WyposaŜenie agregatu musi spełniać wszystkie wymagania określone w resortowych wytycznych dla stacji próŝniowych przeznaczonych dla zakładów leczniczych.typ i model agregatu zaleŝny od ilości punktów poboru. Instalacja tlenu i spręŝonego powietrza medycznego będzie zasilana ze stacji rozpręŝania gazów z butli. Stacje zlokalizowane na parterze w pomieszczeniach pomocniczych sąsiadujących z budynkiem głównym. Transport butli nie będzie zakłócał pracy Stacji Pogotowia. Tlen będzie pobierany z butli z rampy rozpręŝnej. Rampa do tlenu medycznego x4 butle przystosowana do szpitali o małym zuŝyciu gazów. Przepustowość urządzenia do 5 m 3 /h. Ciśnienie redukowane dwustopniowo. Kontrola funkcjonowania oraz serwis musi być przeprowadzany bez ingerowania w prawidłowe zasilanie gazem. Na Oddziale Kardiologii przewidziano dodatkowo butle tlenu jako rezerwę. SpręŜone powietrze medyczne będzie zasilane ze stacji rozpręŝnej na 3 butle. WYTYCZNE MONTAśU roboty montaŝowe naleŝy wykonać zgodnie z Wytycznymi budowy i eksploatacji instalacji tlenowych w zakładach leczniczych oraz Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych cz. II rurociągi montowane nad tynkiem naleŝy oznakować punktowo zgodnie z normą PN70/N0170 montaŝ instalacji winno wykonać specjalistyczne przedsiębiorstwo posiadające referencje spełnienia wiarygodności technicznej w świetle obowiązującego prawa budowlanego, a pracownicy powinni posiadać odpowiednie uprawnienia do lutowania i spawania rurociągów miedzianych WYTYCZNE DLA BRANś RozpręŜalnia tlenu, rozpręŝalnia spręŝonego powietrza

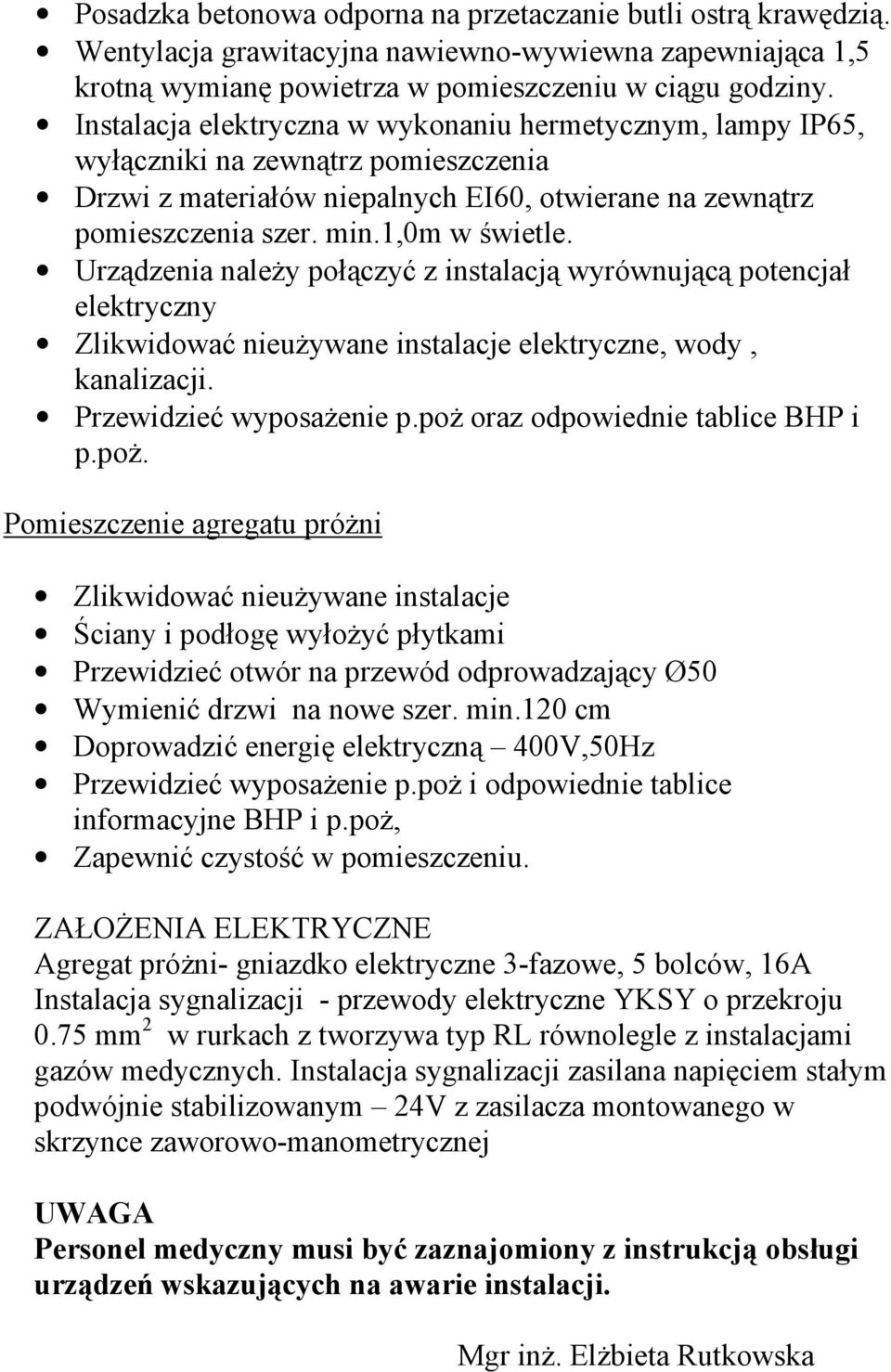

8 Posadzka betonowa odporna na przetaczanie butli ostrą krawędzią. Wentylacja grawitacyjna nawiewnowywiewna zapewniająca 1,5 krotną wymianę powietrza w pomieszczeniu w ciągu godziny. Instalacja elektryczna w wykonaniu hermetycznym, lampy IP65, wyłączniki na zewnątrz pomieszczenia Drzwi z materiałów niepalnych EI60, otwierane na zewnątrz pomieszczenia szer. min.1,0m w świetle. Urządzenia naleŝy połączyć z instalacją wyrównującą potencjał elektryczny Zlikwidować nieuŝywane instalacje elektryczne, wody, kanalizacji. Przewidzieć wyposaŝenie p.poŝ oraz odpowiednie tablice BHP i p.poŝ. Pomieszczenie agregatu próŝni Zlikwidować nieuŝywane instalacje Ściany i podłogę wyłoŝyć płytkami Przewidzieć otwór na przewód odprowadzający Ø50 Wymienić drzwi na nowe szer. min.10 cm Doprowadzić energię elektryczną 400V,50Hz Przewidzieć wyposaŝenie p.poŝ i odpowiednie tablice informacyjne BHP i p.poŝ, Zapewnić czystość w pomieszczeniu. ZAŁOśENIA ELEKTRYCZNE Agregat próŝni gniazdko elektryczne 3fazowe, 5 bolców, 16A Instalacja sygnalizacji przewody elektryczne YKSY o przekroju 0.75 mm w rurkach z tworzywa typ RL równolegle z instalacjami gazów medycznych. Instalacja sygnalizacji zasilana napięciem stałym podwójnie stabilizowanym 4V z zasilacza montowanego w skrzynce zaworowomanometrycznej UWAGA Personel medyczny musi być zaznajomiony z instrukcją obsługi urządzeń wskazujących na awarie instalacji. Mgr inŝ. ElŜbieta Rutkowska
