1 NOWY THYRO-PX CYFROWY TYRYSTOROWY STEROWNIK MOCY DO 2900 A

2 Thyro-PX CYFROWY TYRYSTOROWY STEROWNIK MOCY Z wykorzystaniem ponad 50-letniego doświadczenia w dziedzinie tyrystorowych sterowników mocy oraz w różnych branżach na całym świecie Thyro-PX TM oferuje nowe funkcjonalności w sprawdzonej rodzinie sterowników Thyro. INNOWACYJNE FUNKCJE DLA NAJNOWOCZEŚNIEJSZYCH WYMAGAŃ PROCESÓW TECHNOLOGICZNYCH Z ZALETY Szeroki zakres rodzajów regulacji i pracy Proste podłączenie do systemów automatyki i procesów Wysoka dokładność regulacji Elastyczność i możliwość rozszerzeń do wymagań aplikacji Prosta obsługa Optymalizacja obciążenia sieci APLIKACJE Przemysł motoryzacyjny Przemysł chemiczny Wytłaczarki i prasy Przemysł szklarski Suszenie podczerwienią Lakiernie i drukarnie Budowa maszyn BEZPIECZNA KOMUNIKACJA I REGULACJA Parametry mogą być dopasowywane za pomocą menu. Wartości zadane i rzeczywiste procesu mogą być opracowywane poprzez wyjścia analogowe lub opcjonalnie poprzez magistralę. Opcjonalny panel dotykowy oferuje prostą, intuicyjną obsługę. SZEROKI ZAKRES MOCY Urządzenia serii Thyro-PX mają zakres aż do 2900 A i są dla napięć aż do 690V. Również dla specjalnych aplikacji dostępne są rozwiązania dla wyższych prądów i napięć. Przemysł meblarski Budowa pieców Ogrzewanie rurociągów Przemysł opakowaniowy OPTYMALIZACJA OBCIĄŻENIA SIECI Opcje optymalizacji obciążenia sieci oferują w pełni cyfrową i dynamiczną funkcję dasm w trybie pracy TAKT. W typoszeregu Thyro-PX 1PX VSC mamy do dyspozycji sterowanie sekwencyjne napięcia (Voltage-Sequence-Control) w połączeniach w obwodzie pierwotnym lub wtórnym w celu optymalizacji obciążenia sieci. To rozwiązanie można stosować w termicznych aplikacjach z wysokimi wymaganiami dynamicznymi (tryb pracy VAR_VSC). CHARAKTERYSTYKA PODSTAWOWA wysoka sprawność, brak zużywających się części cyfrowy i analogowy moduł wejść i wyjść funkcja soft-start dla pracy z podłączonym zabudowane bezpieczniki półprzewodnikowe transformatorem pewna separacja pomiędzy częścią siedem sygnalizacji stanu diodami LED sterowniczą i siłową trzy programowalne przekaźniki sygnalizacyjne licznik godzin pracy pamięć błędów ze stemplem czasowym licznik energii, z resetem, w kwh wbudowana kontrola obwodu obciążenia funkcja Multi-Zone: użycie Thyro-PX 2PX i Thyro-PX 3PX jako dwa lub trzy urządzenia jednofazowe DLA OBCIĄŻEŃ TRANSFORMATOROWYCH, REZYSTANCYJNYCH, JAK I DLA ELEMENTÓW GRZEJNYCH Z DUŻYM R CIEPŁE /R ZIMNE 2

3 THYRO-TOUCH DISPLAY Thyro-Touch Display, ze zintegrowanym rejestratorem danych procesu, zapewnia łatwą i intuicyjną obsługę sterownika mocy Thyro-PX poprzez wyświetlacz dotykowy. wielkość wyświetlacza dotykowego 2,8" z obsługą poprzez menu wskazania przełączalne na wykres słupkowy wykres liniowy wskazania wartości rzeczywistych (jako liczby) pamięć z datą zintegrowana karta SD do ładowania i zapamiętywania danych rejestrator danych procesu do zapisu długotrwałego aż do sześciu wartości pomiarowych oraz sygnalizacji stanu wykorzystanie przez Thyro-Touch Tool (na PC): dane długoterminowe wykresów liniowych występujące sygnalizacje stanu tworzenie dokumentów PDF funkcja EasyStart (łatwy start) do prostego uruchomienia Thyro-PX z nastawami podstawowymi zintegrowana funkcja Low-Energy Bluetooth możliwość późniejszego doposażenia dla wszystkich Thyro-PX (kompatybilne do LBA-2 i LBA z ograniczonymi nastawami parametrów) języki: niemiecki, angielski (inne języki na zapytanie) Miejscowy panel obsługi i wskazań Thyro-Touch ZESTAW DO ZABUDOWY W DRZWIACH (SEK) przeznaczony do zabudowy w drzwiach szafy lub pulpicie obsługi możliwy do użycia dla wszystkich wyświetlaczy Thyro-Touch lub LBA-2 3

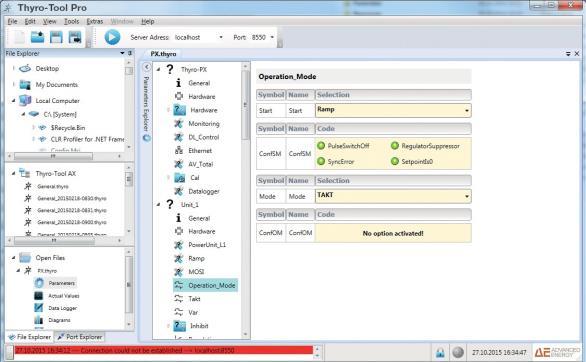

4 OPCJE CYFROWE I ANALOGOWE WEJŚCIA I WYJŚCIA Dodatkowe cyfrowe i analogowe wejścia i wyjścia mogą zostać dołożone przez opcjonalną kartę wtykową: cyfrowe wej/wyj - karta wtykowa: dziewięć cyfrowych wejść trzy cyfrowe wyjścia analogowe i cyfrowe wej/wyj - karta wtykowa:: cztery cyfrowe wejścia trzy cyfrowe wyjścia trzy analogowe wejścia PROSTA INTEGRACJA Z SYSTEMAMI AUTOMATYKI Karta wtykowa Anybus oferuje proste podłączenie urządzenia do wielu protokołów przemysłowych istniejących systemów automatyki: EtherNet/IP Profibus DPV1 PROFINET DeviceNet Modbus RTU Modbus TCP EtherCAT Dodatkowe protokoły przemysłowe na zapytanie. dasm OPTYMALIZACJA OBCIĄŻENIA SIECI dasm jest w pełni cyfrową i dynamicznie pracującą optymalizacją obciążenia sieci, przeznaczoną do typoszeregu Thyro-PX (nie dla Thyro-PX VSC) dla trybu pracy TAKT najprostsza instalacja i uruchomienie funkcji dasm optymalizacja obciążenia sieci w grupach aż do 32 takich samych urządzeń odległość aż do 40 m pomiędzy dwoma sterownikami mocy bardzo krótki czas reakcji przy zmianach wartości zadanej i obciążenia kontrola całkowitego obciążenia Power Monitoring (load level) Plug & Play: najprostsze oprzewodowanie, parametryzacja i uruchomienie możliwość doposażenia w funkcjonalność dasm dla istniejących systemów poprzez wymianą sterownika Thyro-PX THYRO-TOOL PRO Oprogramowanie na PC do uruchomienia, wizualizacji i diagnozowania sterowników mocy Thyro-AX i Thyro-PX. indywidualna ocena podłączonych Thyro-PX wartość rzeczywista wartość zadana wykres liniowy ocena parametrów przedstawienie danych procesu Bez optymalizacji obciążenia sieci, przypadek najgorszy (górny), z optymalizacją obciążenia sieci dasm (dolny) Thyro-Tool Pro 4

5 PRZEGLĄD DANYCH TECHNICZNYCH TYPOSZEREG THYRO-PX Rodzaj obciążenia Obciążenie rezystancyjne, transformatorowe i z dużym Rciepłe/Rzimne aż dla 20 ( tryb M OSI) Tryb pracy TAKT: taktowanie pełnookresowe VAR: wycinanie kątem fazowym VSC_VAR: sterowanie sekwencyjne napięcia z wycinaniem kątem fazowym Rodzaj regulacji Wejście wartości zadanej Wyjście wartości rzeczywistej Kontrola obwodu obciążenia Sygnalizacja zakłóceń pracy Pamięć błędów U-napięcie, U 2 -napięcie, I-prąd, I 2 -prąd, P-moc, bez regulacji Trzy wejścia analogowe (swobodnie konfigurowane), charakterystyka sterowania dowolnie nastawialna dla sygnałów 0-20mA; 0-10 V. Trzy wyjścia pomiarowe dla dowolnych wskazań U, I i P; dowolnie nastawialne dla 0 20 ma; 0 10 V Istnieje Trzy przekaźniki sygnalizacji zakłóceń i LED y, dowolnie konfigurowane Pamięć długotrwała sygnalizacji stanów w nieograniczonej ilości z funkcją rejestratora danych procesu Złącza RS-232, różne moduły Anybus jako zewnętrzne karty wtykowe, USB, I/O bus DANE TECHNICZNE Napięcie znamionowe (V) Typ 500 V: 230 V -20% do 500 V +10% Typ 690 V : 500 V -20% do 690 V +10% Częstotliwość Wszystkie typy 45 do 65 Hz Napięcie znamionowe części sterowniczej AC min 90 do max 265 V; alternatywnie DC 24 V (±10%) Wentylator (tylko dla typów HF) Temperatura otoczenia 230 V, 50 do 60 Hz do 35 C chłodzenie obce (dla typu HF, z zabudowanym wentylatorem) dla prądu znamionowego do 45 C chłodzenie grawitacyjne dla prądu znamionowego Dla wyższych temperatur możliwość stosowania ze zmniejszonym prądem; Dla aplikacji UL max. 40 C Temperatura magazynowania -25 do +55 C Klasa wilgotności DIN EN Tab. 7 Wysokość ustawienia do 1000 m npm, dla prądu znamionowego; ponad 1000 m, na zapytanie. CERTYFIKATY dopuszczenie UL (w przygotowaniu) zgodność CE SCCR, (zobacz instrukcję obsługi) według UL 508A (100 ka test zwarciowy) 16 do 280 A (w przygotowaniu) 5

6 Thyro-PX 1PX Thyro-PX 2PX Thyro-PX 3PX TYPOSZEREG THYRO-PX Thyro-PX 1PX Thyro-PX 2PX Thyro-PX 3PX Jednofazowy sterownik mocy Dwufazowy sterownik mocy dla trójfazowego obciążenia Trójfazowy sterownik mocy Taktowanie pełnookresowe (TAKT) Taktowanie pełnookresowe (TAKT) Taktowanie pełnookresowe (TAKT) Wycinanie kątem fazowym (VAR) -- Wycinanie kątem fazowym (VAR) Fazy V A kva Fazy V A kva Fazy V A kva 1P 230 do H 8 2P 230 do H 14 3P 230 do H 14 1P 230 do H 18 2P 230 do H 32 3P 230 do H 32 1P 230 do H 38 2P 230 do H 65 3P 230 do H 65 1P 230 do H 55 2P 230 do H 95 3P 230 do H 95 1P 230 do H 65 2P 230 do H 112 3P 230 do H 112 1P 230 do H 85 2P 230 do H 147 3P 230 do H 147 1P 230 do HF 140 2P 230 do HF 242 3P 230 do HF 242 1P 230 do HF 175 2P 230 do HF 303 3P 230 do HF 303 1P 230 do HF 248 2P 230 do HF 429 3P 230 do HF 429 1P 230 do HF 325 2P 230 do HF 563 3P 230 do HF 563 1P 230 do HF 390 2P 230 do HF 675 3P 230 do HF 675 1P 230 do HF 500 2P 230 do HF 866 3P 230 do HF 866 1P 230 do HF 750 2P 230 do HF P 230 do HF P 230 do HF P 230 do HF P 230 do HF P 230 do HF P 230 do HF P 230 do HF P H 55 2P H 95 3P H 95 1P HF 138 2P HF 239 3P HF 239 1P HF 207 2P HF 358 3P HF 358 1P HF 345 2P HF 597 3P HF 597 1P HF 538 2P HF 932 3P HF 932 1P HF 966 2P HF P HF P HF P HF P HF P HF P HF P HF

7 Thyro-PX 1PX...VSC 2 Thyro-PX 1PX...VSC 3 TYPOSZEREG THYRO-PX VSC Thyro-PX 1PX...VSC2 Połączenie dwustopniowe VSC Sterowanie sekwencyjne napięcia z wycinaniem kątem fazowym VSC_VAR Thyro-PX 1PX...VSC3 Połączenie trzystopniowe VSC Sterowanie sekwencyjne napięcia z wycinaniem kątem fazowym VSC_VAR Phase V A kva Phase V A kva 1P 230 do H 8 1P 230 do H 8 1P 230 do H 18 1P 230 do H 18 1P 230 do H 38 1P 230 do H 38 1P 230 do H 55 1P 230 do H 55 1P 230 do H 65 1P 230 do H 65 1P 230 do H 85 1P 230 do H 85 1P 230 do HF 140 1P 230 do HF 140 1P 230 do HF 175 1P 230 do HF 175 1P 230 do HF 248 1P 230 do HF 248 1P 230 do HF 325 1P 230 do HF 325 1P 230 do HF 390 1P 230 do HF 390 1P 230 do HF 500 1P 230 do HF 500 1P 230 do HF 750 1P 230 do HF 750 1P 230 do HF P 230 do HF P 230 do HF P 230 do HF P H 55 1P H 55 1P HF 138 1P HF 138 1P HF 207 1P HF 207 1P HF 345 1P HF 345 1P HF 538 1P HF 538 1P HF 966 1P HF 966 1P HF P HF P HF P HF

8 Advanced Energy Industries GmbH Filia Warstein-Belecke Emil-Siepmann-Str. 32 D Warstein-Belecke Tel Fax advanced-energy.com DEU-Thyro-PX-VSC Prawo do zmian i błędów zastrzeżone, podobnie z ilustracjami 2016 Advanced Energy Industries, Inc. Wszelkie prawa zastrzeżone. Advanced Energy, Thyro-AX i Thyro-PX są zarejestrowanymi znakami towarowymi Advanced Energy Industries, Inc. CANopen jest zarejestrowanym znakiem towarowym CAN in Automation e.v. Modbus jest zarejestrowanym znakiem towarowym Schneider Electric U.S.A., Inc. Profibus i Profinet są zarejestrowanymi znakami towarowymi Profibus i Profinet International (PI). DeviceNet i EtherNet/IP są zarejestrowanymi znakami towarowymi ODVA, Inc. Anybus jest zarejestrowanym znakiem towarowym HMS Industrial Networks AB. Bluetooth jest zarejestrowanym znakiem towarowym Bluetooth SIG, Inc.
