Thyro-ATM. Tyrystorowy sterownik mocy 8 A A

Transkrypt

1 Thyro-ATM Tyrystorowy sterownik mocy 8 A A

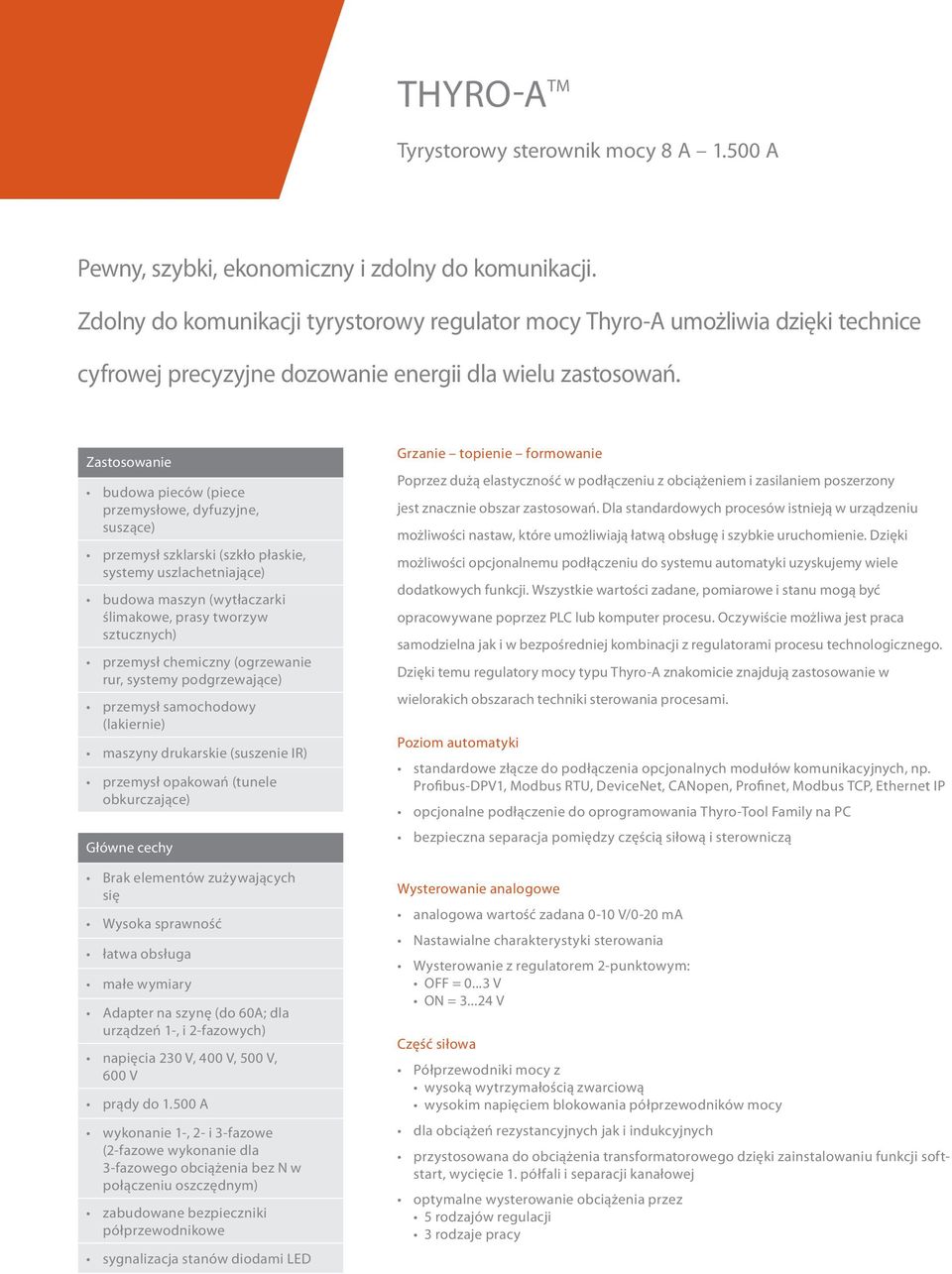

2 Thyro-A TM Tyrystorowy sterownik mocy 8 A A Pewny, szybki, ekonomiczny i zdolny do komunikacji. Zdolny do komunikacji tyrystorowy regulator mocy Thyro-A umożliwia dzięki technice cyfrowej precyzyjne dozowanie energii dla wielu zastosowań. Zastosowanie budowa pieców (piece przemysłowe, dyfuzyjne, suszące) przemysł szklarski (szkło płaskie, systemy uszlachetniające) budowa maszyn (wytłaczarki ślimakowe, prasy tworzyw sztucznych) przemysł chemiczny (ogrzewanie rur, systemy podgrzewające) przemysł samochodowy (lakiernie) maszyny drukarskie (suszenie IR) przemysł opakowań (tunele obkurczające) Główne cechy Brak elementów zużywających się Wysoka sprawność łatwa obsługa małe wymiary Adapter na szynę (do 60A; dla urządzeń 1-, i 2-fazowych) napięcia 230 V, 400 V, 500 V, 600 V prądy do A wykonanie 1-, 2- i 3-fazowe (2-fazowe wykonanie dla 3-fazowego obciążenia bez N w połączeniu oszczędnym) zabudowane bezpieczniki półprzewodnikowe sygnalizacja stanów diodami LED Grzanie topienie formowanie Poprzez dużą elastyczność w podłączeniu z obciążeniem i zasilaniem poszerzony jest znacznie obszar zastosowań. Dla standardowych procesów istnieją w urządzeniu możliwości nastaw, które umożliwiają łatwą obsługę i szybkie uruchomienie. Dzięki możliwości opcjonalnemu podłączeniu do systemu automatyki uzyskujemy wiele dodatkowych funkcji. Wszystkie wartości zadane, pomiarowe i stanu mogą być opracowywane poprzez PLC lub komputer procesu. Oczywiście możliwa jest praca samodzielna jak i w bezpośredniej kombinacji z regulatorami procesu technologicznego. Dzięki temu regulatory mocy typu Thyro-A znakomicie znajdują zastosowanie w wielorakich obszarach techniki sterowania procesami. Poziom automatyki standardowe złącze do podłączenia opcjonalnych modułów komunikacyjnych, np. Profibus-DPV1, Modbus RTU, DeviceNet, CANopen, Profinet, Modbus TCP, Ethernet IP opcjonalne podłączenie do oprogramowania Thyro-Tool Family na PC bezpieczna separacja pomiędzy częścią siłową i sterowniczą Wysterowanie analogowe analogowa wartość zadana 0-10 V/0-20 ma Nastawialne charakterystyki sterowania Wysterowanie z regulatorem 2-punktowym: OFF = V ON = V Część siłowa Półprzewodniki mocy z wysoką wytrzymałością zwarciową wysokim napięciem blokowania półprzewodników mocy dla obciążeń rezystancyjnych jak i indukcyjnych przystosowana do obciążenia transformatorowego dzięki zainstalowaniu funkcji softstart, wycięcie 1. półfali i separacji kanałowej optymalne wysterowanie obciążenia przez 5 rodzajów regulacji 3 rodzaje pracy 2

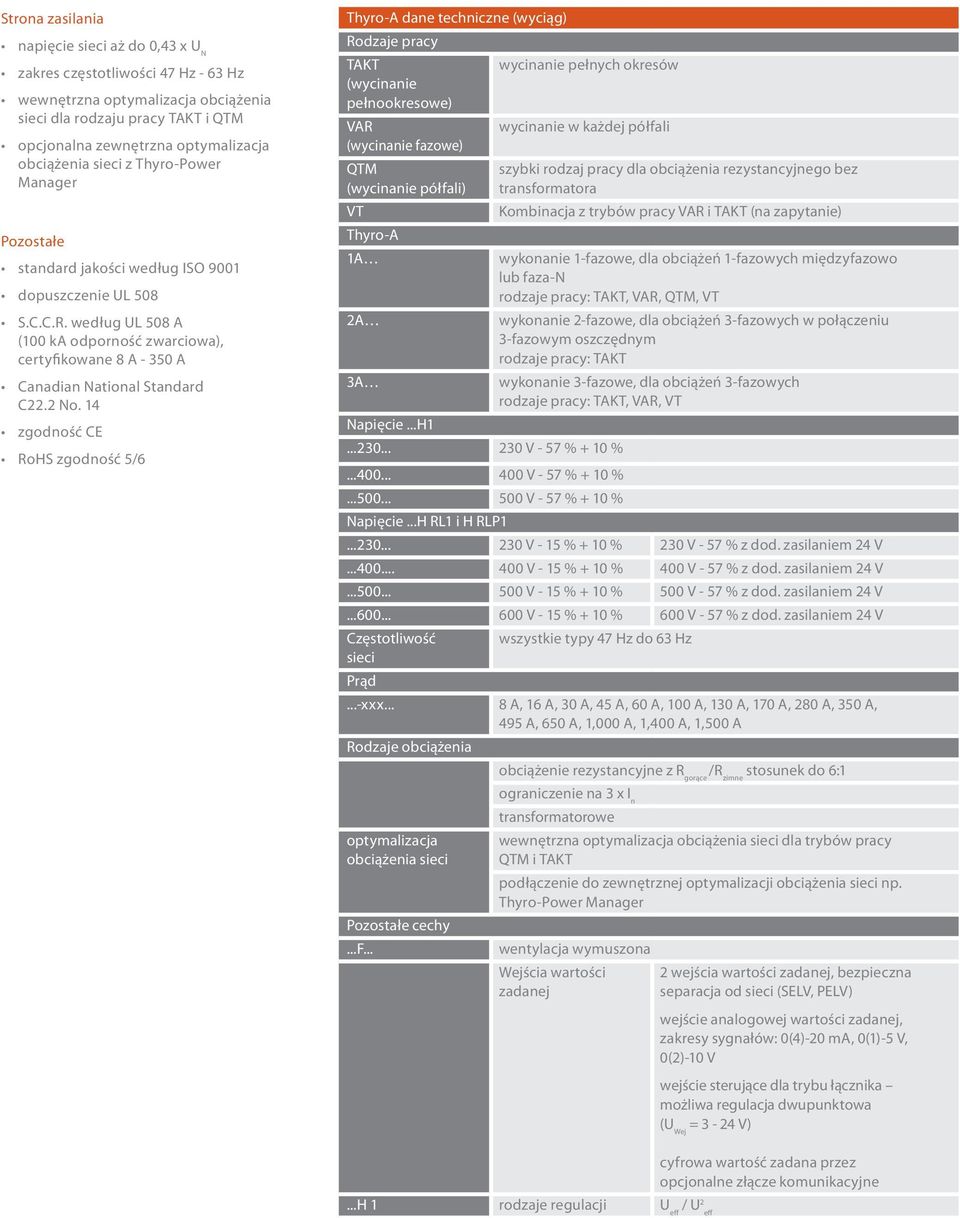

3 Strona zasilania napięcie sieci aż do 0,43 x U N zakres częstotliwości 47 Hz - 63 Hz wewnętrzna optymalizacja obciążenia sieci dla rodzaju pracy TAKT i QTM opcjonalna zewnętrzna optymalizacja obciążenia sieci z Thyro-Power Manager Pozostałe standard jakości według ISO 9001 dopuszczenie UL 508 S.C.C.R. według UL 508 A (100 ka odporność zwarciowa), certyfikowane 8 A A Canadian National Standard C22.2 No. 14 zgodność CE RoHS zgodność 5/6 Thyro-A dane techniczne (wyciąg) Rodzaje pracy TAKT (wycinanie pełnookresowe) VAR (wycinanie fazowe) QTM (wycinanie półfali) VT Thyro-A 1A 2A 3A wycinanie pełnych okresów wycinanie w każdej półfali szybki rodzaj pracy dla obciążenia rezystancyjnego bez transformatora Kombinacja z trybów pracy VAR i TAKT (na zapytanie) wykonanie 1-fazowe, dla obciążeń 1-fazowych międzyfazowo lub faza-n rodzaje pracy: TAKT, VAR, QTM, VT wykonanie 2-fazowe, dla obciążeń 3-fazowych w połączeniu 3-fazowym oszczędnym rodzaje pracy: TAKT wykonanie 3-fazowe, dla obciążeń 3-fazowych rodzaje pracy: TAKT, VAR, VT Napięcie...H V - 57 % + 10 % V - 57 % + 10 % V - 57 % + 10 % Napięcie...H RL1 i H RLP V - 15 % + 10 % 230 V - 57 % z dod. zasilaniem 24 V V - 15 % + 10 % 400 V - 57 % z dod. zasilaniem 24 V V - 15 % + 10 % 500 V - 57 % z dod. zasilaniem 24 V V - 15 % + 10 % 600 V - 57 % z dod. zasilaniem 24 V Częstotliwość wszystkie typy 47 Hz do 63 Hz sieci Prąd...-xxx... 8 A, 16 A, 30 A, 45 A, 60 A, 100 A, 130 A, 170 A, 280 A, 350 A, 495 A, 650 A, 1,000 A, 1,400 A, 1,500 A Rodzaje obciążenia obciążenie rezystancyjne z R gorące /R zimne stosunek do 6:1 optymalizacja obciążenia sieci Pozostałe cechy...f... ograniczenie na 3 x I n transformatorowe wewnętrzna optymalizacja obciążenia sieci dla trybów pracy QTM i TAKT podłączenie do zewnętrznej optymalizacji obciążenia sieci np. Thyro-Power Manager wentylacja wymuszona Wejścia wartości zadanej 2 wejścia wartości zadanej, bezpieczna separacja od sieci (SELV, PELV) wejście analogowej wartości zadanej, zakresy sygnałów: 0(4)-20 ma, 0(1)-5 V, 0(2)-10 V wejście sterujące dla trybu łącznika możliwa regulacja dwupunktowa (U Wej = 3-24 V)...H 1 rodzaje regulacji U eff / U 2 eff cyfrowa wartość zadana przez opcjonalne złącze komunikacyjne 3

4 Thyro-A dane techniczne (wyciąg)...h RL1 opis cech tak jak...h1, ale dodatkowo: rodzaje regulacji U eff / U 2 / I / eff eff I2 eff kontrola obciążenia poprzez regulowane progi reakcji ograniczenia ograniczenie prądu I eff / Î w VAR ograniczenie prądu szczytowego na Î = 3 x I nom wyj. przekaźnikowe przełączne, max obc. styku 250 V, 6 A, 180 W, 1,500 VA wyj. analogowe poziom sygnału 0(2)-10 V / 0(4)-20 ma, max. napięcie bocznikujące 10 V pomoc w nastawach zew. zasilanie 24 V DC/AC, podłączenie tylko gdy potrzebne rodzaje obciążenia obciążenie rezystancyjne z R gorące /R zimne stosunek do 6 (tylko dla H RL1 i H RLP1) lograniczenie na Î = 3 x I N (dla H RL1 i H RLP1 w VAR) sygnalizacja diody LED i wyj. przekaźnikowe (przełączne, nastawialne)...h RLP1 opis cech tak jak...h RL1, ale dodatkowo: rodzaje regulacji U eff / U 2 / I / eff eff I2 / P eff Złącza systemowe opcjonalne dla PROFIBUS DPV1, Modbus RTU, DeviceNet, CANopen, PROFINET, Modbus TCP, EtherNet/IP do podłączenia oprogramowania na PC Thyro-Tool Family poprzez adapter PC Przykład oznaczenia typu Thyro-A 2A HF RLP1 Thyro-A cyfrowy tyrystorowy sterownik mocy 2 Thyro-A jako wykonanie 2-fazowe dla obciążenia 3-fazowego w połączeniu oszczędnym 400 A 400 V napięcie A prąd znamionowy H bezpieczniki F wentylator R przekaźnik sygnalizacji zakłóceń L kontrola obciążenia + wyj. analogowe P regulacja mocy 1 dodatkowa identyfikacja Thyro-A 4
