1 Odwadnianie bez barier Kolekcja wpustów i odpływów łazienkowych 2018

2 Nowoczesne rozwiązania do łazienki Kratki Design Szczelinowa 2. Oval 3. Spot 4. Slot 5. Niewidoczna 6. Odpływy prysznicowe Linearis Compact / Comfort 6. Pokrywa ze stali nierdzewnej lub do wypełnienia płytkami Odpływy ścienne Scada z podświetleniem LED lub bez podświetlenia Pokrywa ze stali nierdzewnej 8. Pokrywa niewidoczna 9. Pokrywa Wave 2

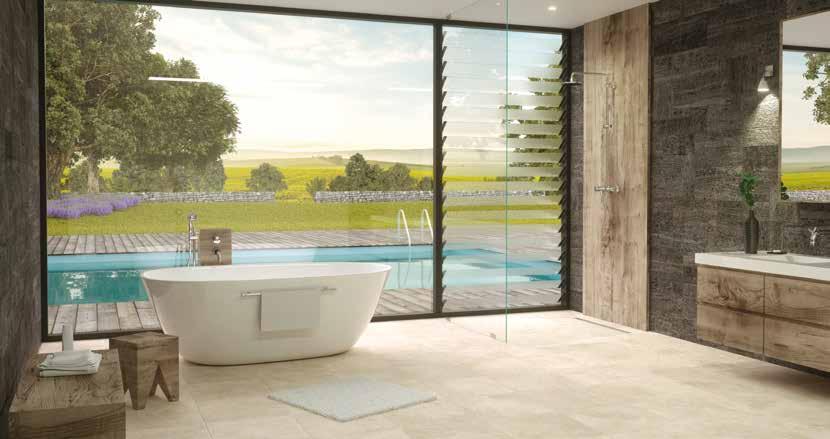

3 Odwodnienia punktowe Kratki Design Odwodnienia liniowe Odpływ liniowy Linearis Compact Odpływ liniowy Linearis Comfort Odpływy ścienne Odpływ ścienny Scada Przegląd systemu Kratki Design Odpływy liniowe Linearis Compact / Comfort Odpływy ścienne Scada Zalety odpływów liniowych i ściennych Najwyższe standardy jakościowe, dążenie do perfekcji, dbałość o szczegóły i ciągłe poszukiwanie innowacyjnych rozwiązań sprawiły, że KESSEL stał się wiodącym producentem systemów odwadniania. Połączenie zaawansowanej techniki z funkcjonalnością i estetyką wykonania widać w linii produktów Design przeznaczonych zarówno do obiektów prywatnych jak i publicznych. W bogatej ofercie KESSEL można znaleźć rozwiązania zarówno dla obiektów nowo budowanych, jak i tych poddawanych renowacji. Wpusty łazienkowe KESSEL charakteryzują się przemyślaną konstrukcją umożliwiającą łatwe i skuteczne czyszczenie oraz konserwację. 3

4 Nowoczesny Design Wysoka jakość Kratki do łazienek Kratki Design łączą w sobie charakterystyczny dla firmy KESSEL i wynikający ze zdobytego doświadczenia techniczny know-how z elegancją i wysoką jakością wykonania. Kompletowane z nimi korpusy wpustów charakteryzują się przemyślaną konstrukcją, która umożliwia łatwe i skuteczne czyszczenie oraz konserwację. Wysokie przepustowości korpusów i system modułowy ułatwiający dobór optymalnego rozwiązania sprawiają, że wpusty łazienkowe KESSEL stanowią idealne rozwiązanie do łazienek, pryszniców oraz pomieszczeń Spa i Wellness, zarówno w budynkach prywatnych, jak i publicznych. Kratki łazienkowe Design z wysokiej jakości stali nierdzewnej: Szczelinowa Oval Spot Slot Niewidoczna 4

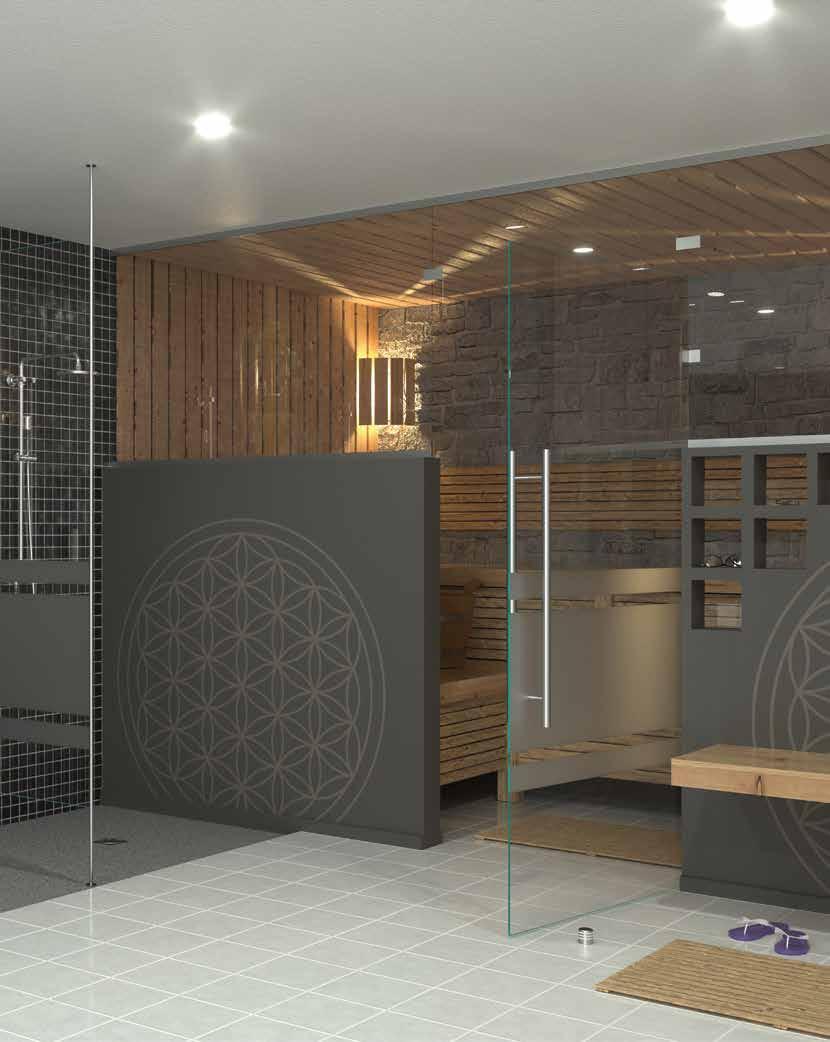

5 Kratki łazienkowe Design 5

6 Minimalizm Odpływ prysznicowy Linearis Compact Odpływ prysznicowy w prostej i minimalistycznej formie. Z pokrywą ze stali nierdzewnej, którą po odwróceniu można wypełnić płytkami czyniąc odpływ niemal niewidocznym. Linearis Compact stanowi doskonałe rozwiązanie do budynków remontowanych z uwagi na niską wysokość zabudowy wynoszącą jedynie 80 mm. Jest dostępny w dziewięciu długościach, od 300 mm do 1150 mm. Odpływ prysznicowy z pokrywą ze stali nierdzewnej. Prosty i elegancki. Po odwróceniu pokrywy istnieje możliwość wypełnienia płytkami. Do wyboru pokrywy: stal nierdzewna do wypełnienia płytkami 6

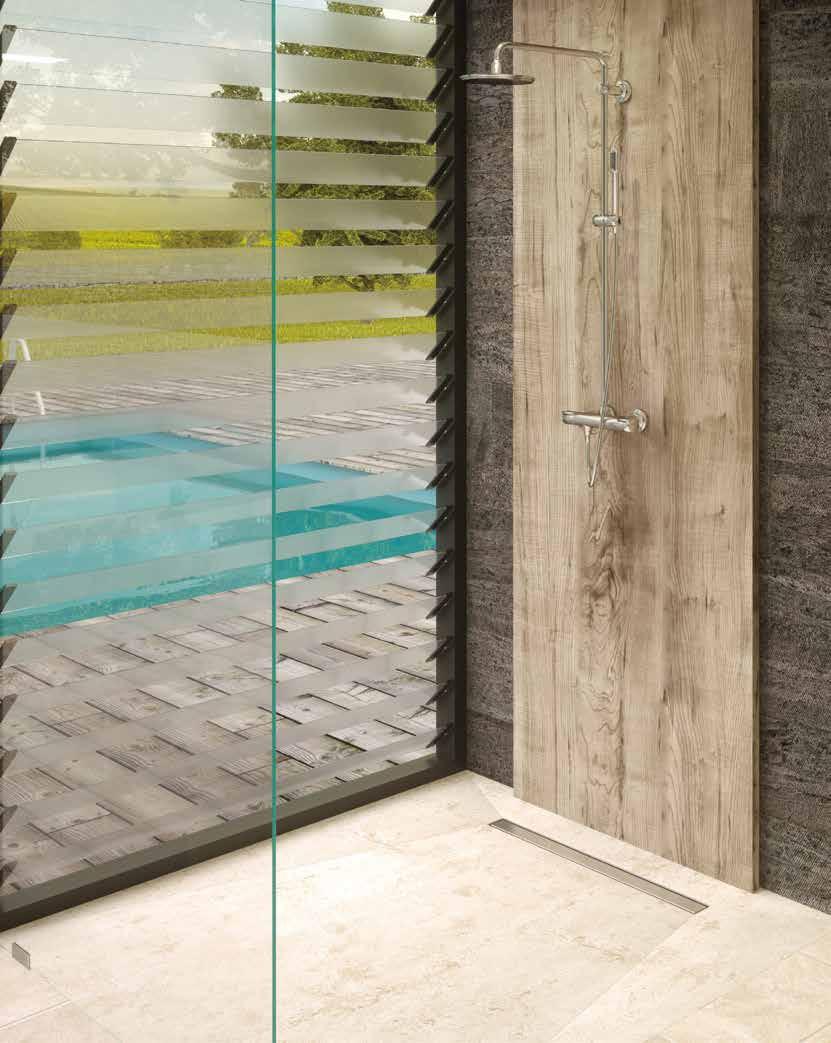

7 Odpływ prysznicowy Linearis Compact 7

8 Więcej możliwości kreowania łazienki Odpływ prysznicowy Linearis Comfort Linearis Comfort daje jeszcze więcej możliwości kształtowania przestrzeni. Posiada regulowaną na wysokość ramę i nasadę. Dzięki temu można go dopasować do różnych wysokości warstwy wykończeniowej posadzki od 8 do 22 mm, w tym także do kamienia naturalnego. Pokrywę ze stali nierdzewnej można odwrócić i wypełnić płytkami dzięki czemu wygląd posadzki pozostaje niemal niezaburzony. Do wyboru pokrywy: stal nierdzewna do wypełnienia płytkami 8

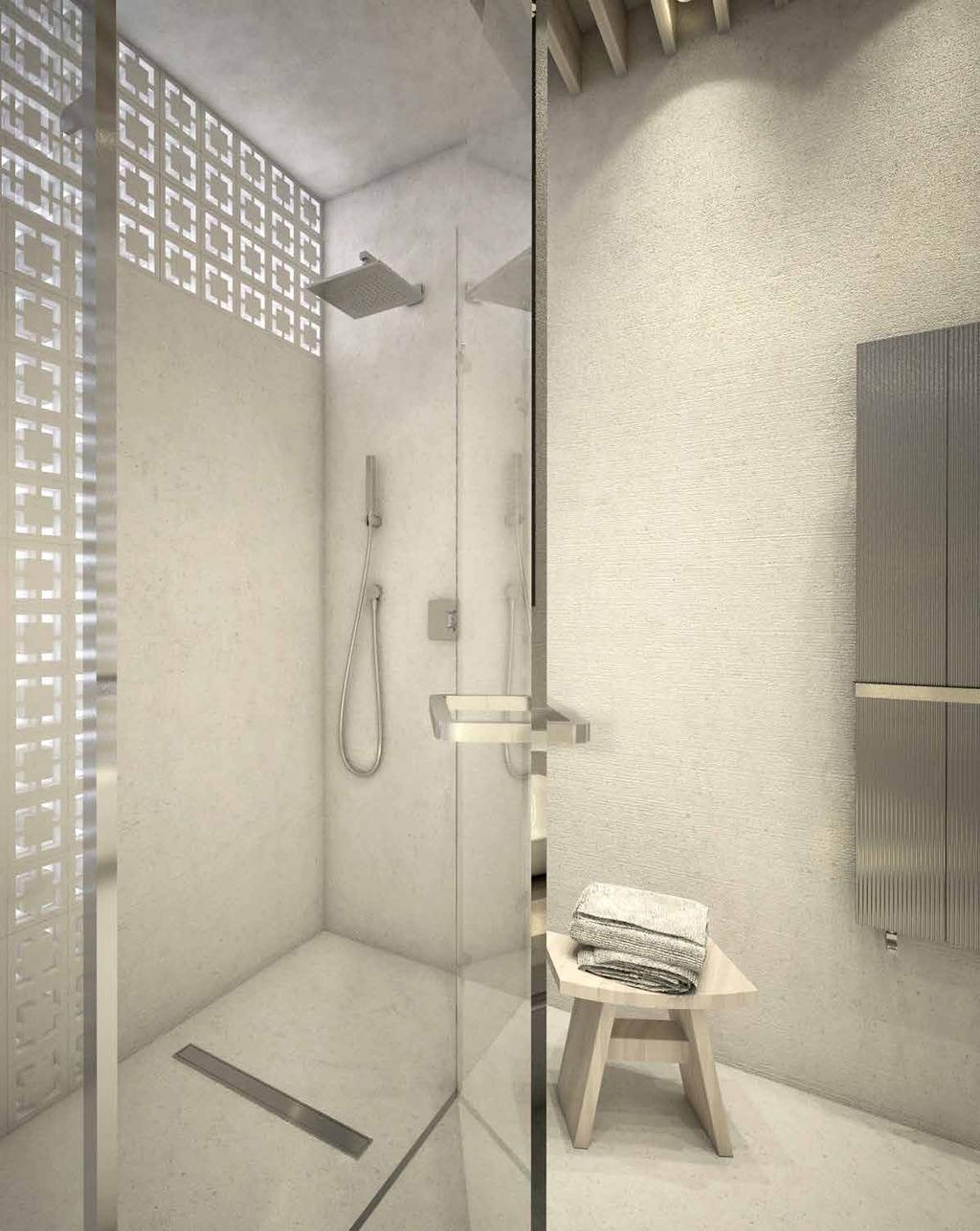

9 Odpływ prysznicowy Linearis Comfort fot. Joanna Lenart 9

10 Innowacyjny Design Odpływ ścienny Scada Przemyślana technika, wyrazisty design oraz elastyczna zabudowa to warunki, które powinien spełniać każdy produkt mający wyznaczać nowe trendy w kształtowaniu przestrzeni. Wszystkie te cechy posiada nowy odpływ ścienny Scada. Do wyboru są trzy pokrywy: ze wzorem Wave, z powierzchnią do wklejenia płytek oraz prosta ze stali nierdzewnej (pod 2 różne zakresy wysokości płytek). Zakrzywiona pokrywa Wave sprawia, że powierzchnie pomieszczeń wydają się optycznie większe, natomiast pokrywa do wklejenia płytek czyni odpływ praktycznie niewidocznym. W zależności od wymagań użytkownika pokrywy są dostępne z podświetleniem LED lub bez niego. Montaż w ścianie nie narusza wzoru płytek na posadzce, co stanowi jego dodatkową zaletę. Możliwość przyłączenia odpływu z przodu lub z boku po lewej bądź prawej stronie korpusu. Trzy możliwości zabudowy: w płycie gipsowej, w ścianie murowanej oraz przy pomocy gotowego modułu do zabudowy. Do wyboru trzy wzory pokryw: prosta ze stali nierdzewnej V2A do wklejenia płytki Wave 10

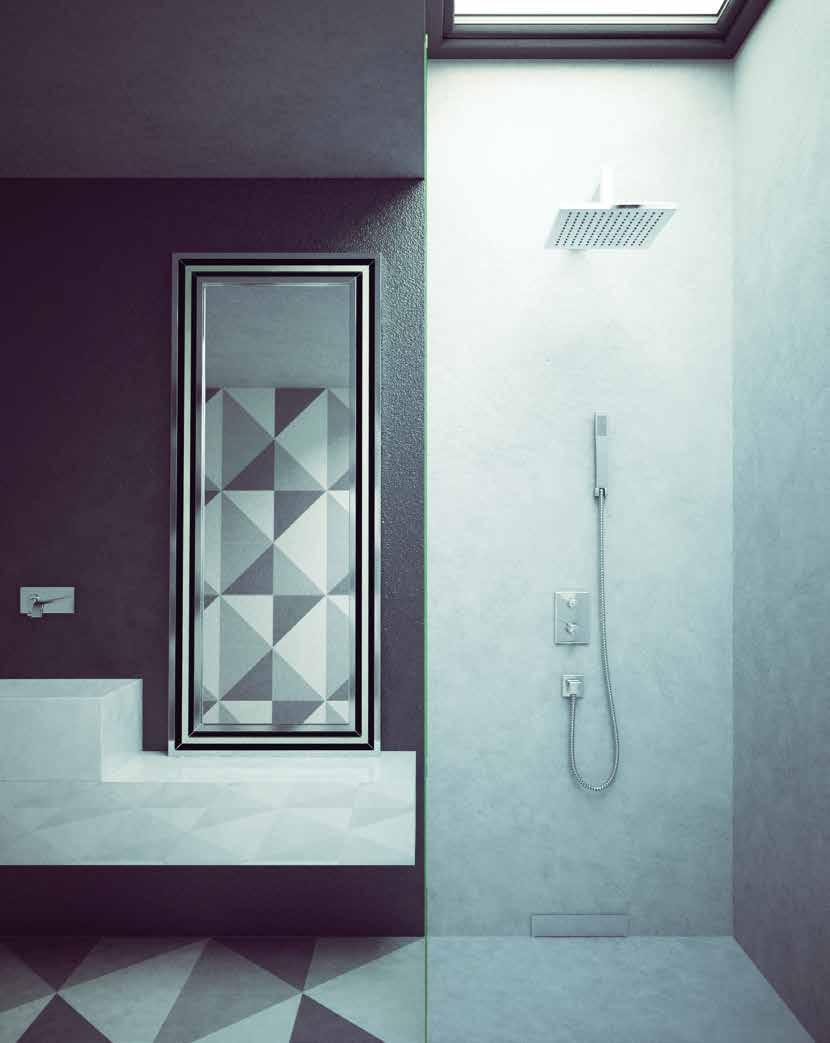

11 Odpływ ścienny Scada fot. Jolanta Dolot 11

12 Przegląd systemu Kratki Design Nasadki z kratkami Design Wyjmowane sitko na zanieczyszczenia z tworzywa sztucznego System Lock & Lift umożliwiający zamykanie i zdejmowanie kratki... do wyboru pięć wzorów kratek 120mm ze stali nierdzewnej V2A: Szczelinowa Oval Spot Slot Niewidoczna 1 nasadka z ABS, Rama 132 mm 2 Nasadka Variofix do uszczelnienia płynnymi masami izolacyjnymi, z ABS 1 z Lock & Lift bez Lock & Lift * - Osprzęt 2 z Lock & Lift bez Lock & Lift *z systemem ryglującym * Multistop Suchy syfon Sitko z tworzywa sztucznego Wkład przeciwpożarowy Fire-Kit do wpustów Ecoguss / Practicus z odpływem pionowym. DN 50/70/ DN Kołnierz z ABS do uszczelnień masami hydroizolacyjnymi z przeciwkołnierzem Ø 348 mm możliwość łączenia z korpusami i przedłużkami nr , DN Dociskowy kołnierz uszczelniający ze stali nierdzewnej, Ø 273 mm Korpusy wpustów Przedłużka z PP, z uszczelką z dopływem bez dopływu Mocowanie wpustu Quick-Fit jako pomoc przy zabudowie dla Ecoguss i Practicus z odpływem pionowym bez ochrony przeciwpożarowej z ochroną przeciwpożarową DN 50 DN DN DN B DN H DN 135 H 91 Der Ultraflache z ABS, odpływ boczny DN50/DN70, przepustowość 1,0 l/s, z syfonem, wysokość zamknięcia wodnego 30mm DN DN Der Ultraflache z ABS, odpływ boczny DN50, odpływ boczny DN40, przepustowość 1,0 l/s, z syfonem, wysokość zamknięcia wodnego 30 mm DN Der Ultraflache z ABS, odpływ boczny DN50, odpływ boczny DN40 z kołnierzem do uszczelnień płynnymi masami izolacyjnymi, z wyjmowanym syfonem DN DN Ecoguss z syfonem, przepustowość 1,8 l/s, wysokość zamknięcia wodnego 50mm DN Odpływ boczny Odpływ pionowy Practicus z PP, z syfonem, przepustowość 1,8 l/s, wysokość zamknięcia wodnego 50 mm DN Odpływ boczny Odpływ pionowy

13 80 mm 65 mm 80 mm 65 mm mm 86 mm Przegląd systemu Odpływy liniowe Linearis Odpływy prysznicowe Linearis Comfort L: 750 / 850 / 950 / 1050 / 1150 m m 35 mm DN mm Pokrywa 750 mm 850 mm 950 mm 1050 mm 1150 mm Stal nierdzewna* M M M M M Odpływ prysznicowy linearis Comfort z syfonem, wysokość zamknięcia wodnego 22mm, z pokrywą ze stali nierdzewnej - po odwróceniu pokrywy można wypełnić ją płytkami, przepustowość 63 l/min (z nadpiętrzeniem 10 mm) * Po odwróceniu pokrywy można ją wypełnić płytkami NOWOŚĆ: z fabrycznie zamontowaną matą hydroizolacyjną Odpływy prysznicowe Linearis Compact 60 mm L: 300 / 450 / 550 / 650 mm 35 mm Pokrywa mm 450 mm 550 mm 650 mm 750 mm Stal nierdzewna* DN 50 * Po odwróceniu pokrywy można ją wypełnić płytkami 850 mm 950 mm 1050 mm 1150 mm mm L: 750 / 850 / 950 / 1050 / 1150 mm mm 450 mm 550 mm 650 mm 750 mm 35 mm M M M M M 850 mm 950 mm 1050 mm 1150 mm DN M M M M Odpływ prysznicowy Linearis Compact z syfonem, wysokość zamnięcia wodnego 22 mm, z pokrywą ze stali nierdzewnej - po odwróceniu pokrywy można wypełnić ją płytkami, przepustowość 36 l/min (z nadpiętrzeniem 10 mm) NOWOŚĆ: 1 2 z matą hydroizolacyjną do wklejenia z fabrycznie zamontowaną matą hydroizolacyjną Osprzęt Multistop suchy syfon Sitko na zanieczyszczenia z tworzywa sztucznego Moduł ułatwiający zabudowę z jastrychem Linearis Comfort Linearis Compact

14 Przegląd systemu Odpływ ścienny Scada Odpływ ścienny Scada z podświetleniem LED lub bez podświetlenia Odpływ ścienny Scada, z ABS, z syfonem, z kołnierzem do uszczelniania płynnymi masami uszczelniającymi, z odpływem DN50 z możliwością przyłączenia z przodu lub z boku po lewej bądź prawej stronie korpusu, do wyboru 4 pokrywy z podświetleniem LED lub bez podświetlenia. Pokrywa odpływu Scada niewidoczna możliwość wklejenia płytki ściennej do 10 mm Pokrywa Scada ze stali nierdzewnej Pokrywa Scada Wave Pokrywa Scada ze stali nierdzewnej H1 = Górna krawędź kołnierza mm H2 = Górna krawędź płytki mm H3 = Wysokość całkowita mm łącznie ze śrubami mocującymi 296 x 61 mm (B x H) do podłóg z płytkami do 10 mm x 74 mm (B x H) do podłóg z płytkami do 10 mm x 74 mm (B x H) do podłóg z płytkami do 10 mm mm (B x H) do podłóg z płytkami do 17 mm Kompletny odpływ Scada z pokrywą bez podświetlenia LED z podświetleniem LED Kompletny odpływ Scada z pokrywą bez podświetlenia LED z fabrycznie zamontowaną matą hydroizolacyjną z podświetleniem LED M M M M M M M M z fabrycznie zamontowaną matą hydroizolacyjną 1 900/ Kompletny odpływ Scada z pokrywą i modułem do zabudowy 1) 900 x 200 mm lub 2) 1200 x 200 mm 80/90 bez podświetlenia LED 1) ) ) ) ) ) ) ) z podświetleniem LED RGB 1) ) ) ) ) ) ) ) Osprzęt H L B Multistop suchy syfon Sitko z tworzywa sztucznego Płyta ze zintegrowanym spadkiem z 3 stron 900 x 900 x 80 mm (L x B x H) spadek 1 2,4% 2 0,8% 3 2,4% x 1200 x 85 (L x B x H) spadek 1 3,7% 2 1,1% 3 3,7%

15 Zalety odpływów liniowych i ściennych Linearis Compact - idealny podczas remontów! Kompaktowa budowa umożliwiająca całkowitą zabudowę w wysokości posadzki 80mm. Trwałe połączenie korpusu z nasadą zapewnia pełną szczelność. Linearis Comfort posiada ramę regulowaną na wysokość. Umożliwia to dopasowanie wysokości warstwy wykończeniowej posadzki w zakresie od 8 do 22 mm. Odpływ ścienny Scada ma płynnie regulowane nóżki montażowe zapewniające komfortową zabudowę w każdych warunkach budowlanych. Łatwe czyszczenie odpływów liniowych i ściennych dzięki zdejmowaty (syfon, sitko) można wyjąć Wszystkie wewnętrzne elemennej pokrywie, zapewniającej pełny i wyczyścić odpływ. dostęp do syfonu, akcesoriów (sitko, Multistop) i odpływu kanalizacyjnego. Suchy syfon MULTISTOP Dodatkowe sitko z tworzywa sztucznego zabezpiecza przed zanieczyszczeniami. Schemat działania urządzenia Multistop 1 2 Odpływy i wpusty łazienkowe Kessel mogą być opcjonalnie wyposażone w suchy syfon Mulistop chroniący przed wydostawaniem się nieprzyjemnych zapachów z kanalizacji na skutek wysychania syfonów wodnych. Problem ten dotyczy najczęściej łazienek z ogrzewaniem podłogowym lub tych rzadko używanych (np. przeznaczonych dla gości). Suchy syfon może być montowany w już zabudowanych odpływach wystarczy wyjąć z odpływu syfon wodny i w jego miejsce włożyć syfon Multistop. Zasada działania jest prosta: syfon ma klapkę, która otwiera się samoczynnie podczas przepływu ścieków i pozwala na ich swobodny odpływ (1). Następnie klapka powraca do pozycji podstawowej (zamkniętej) i zapobiega w ten sposób przedostawaniu się nieprzyjemnych zapachów z kanalizacji (2). 15

16 Pieczątka dystrybutora 03/2018 KESSEL Sp. z o.o. ul. Innowacyjna 2 Biskupice Podgórne Kobierzyce Tel.: Faks: kessel@kessel.pl
