1 InStrUKcja ZabUdOwy, ObSłUgI I KOnSErwacjI Instrukcja montażu zestawu do ogrzewania wpustów dachowych Zalety produktu Osprzęt do wpustów dachowych KESSEL Ochrona wpustów dachowych przed zamarzaniem Instalację Uruchomienie przeprowadził zakład specjalistyczny: Instruktaż Nazwisko/podpis Data Miejscowość Pieczęć firmy specjalistycznej Stan 10/2016 Zmiany techniczne zastrzeżone

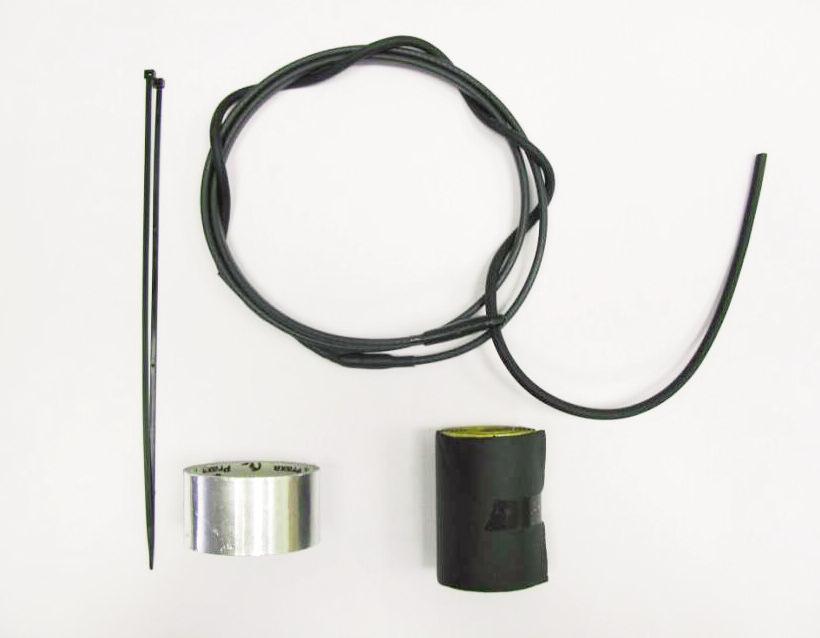

2 1. Elementy składowe zestawu grzewczego Zestaw grzewczy zawiera: przewód grzejny o długości: - 1,0 m dla rur o średnicy 0,70 mm - 1,m dla rur o średnicy 100,10 mm połączony z przewodem zasilającym o długości 1 mb, taśmę aluminiową do mocowania przewodu o długości mb, 3. opaski zaciskowe 2 szt., 4. izolację termiczną samoprzylepną. 2. Dane techniczne Zestaw zasilany jest napięciem przemiennym (sieciowym) 230V, 4,A, 0 Hz. Moc znamionowa przewodu grzejnego wynosi 18W/m przy C a wodzie lodowej 28W/m. Obwód zasilający powinien być zabezpieczony wyłącznikiem nadmiarowym o charakterystyce C i wyłącznikiem różnicowoprądowym o IΔ= 0,03 A. Dotyczy to zasilania pojedynczego zestawu do ogrzewania wpustów. W przypadku zasilania grupy wpustów ogrzewanych należy zastosować zabezpieczenie nadmiarowe o charakterystyce C 16 A i wyłącznik różnicowoprądowy (maksymalna długość przewodu grzejnego 80m). Przy zasilaniu większej ilości wpustów zalecane jest stosowanie termostatów sterujących pracą obwodów grzewczych, które zapobiegną nadmiernemu zużyciu energii i ograniczą niepotrzebne działanie ogrzewania. Termostaty są programowalne i wyposażone w czujniki temperatury powietrza. 2

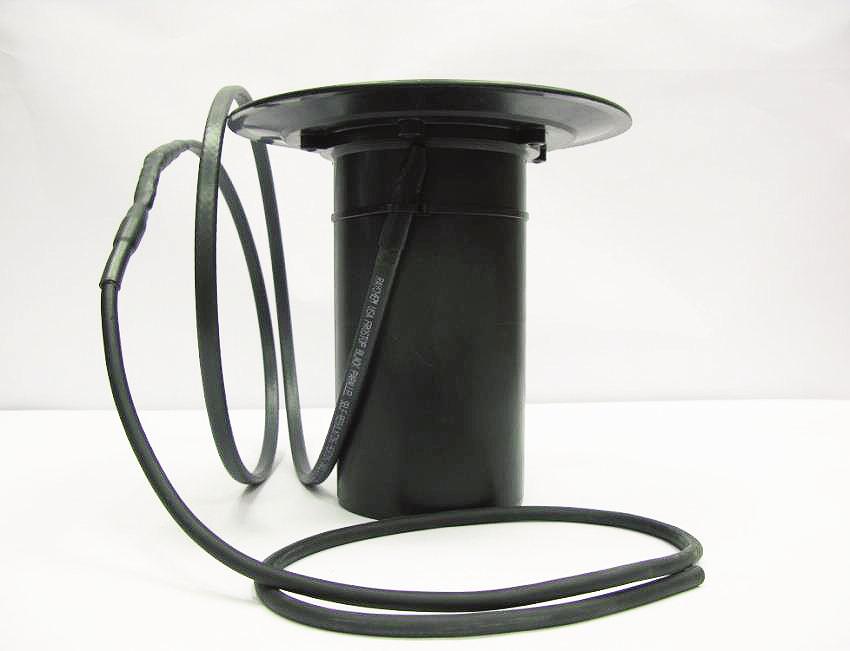

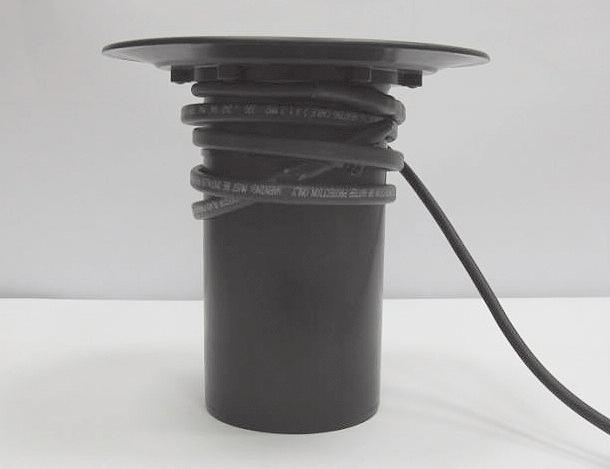

3 3. Montaż zestawu grzewczego Montaż zestawu 1. W pierwszej kolejności w celu zapewnienia prawidłowego mocowania zestawu grzewczego, należy dokładnie odtłuścić wpust i pozostawić do wyschnięcia. 2. Następnie należy zaznaczyć górną granicę montażu zestawu, po czym przymocować koniec przewodu grzejnego opaską zaciskową do wpustu. Opaski nie wolno zaciskać zbyt mocno gdyż grozi to uszkodzeniem przewodu grzewczego. 3. Kabel grzejny owijamy dokładnie od wyznaczonej granicy kierując się ku górze wpustu, aż do momentu gdy osiągniemy koniec obwodu grzejnego. Staramy się zachować równe odstępy między przewodami. 3

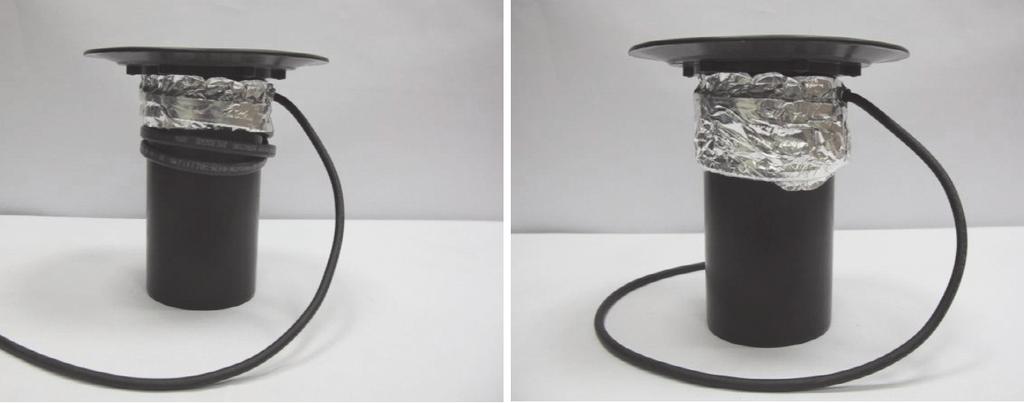

4 3. Montaż zestawu grzewczego 4. Mufę delikatnie owijamy na wpuście jednocześnie pozostawiając luźny przewód zasilający. Mufę mocujemy opaską zaciskową do całości wpustu z zachowaniem odpowiedniej siły zaciśnięcia (tak, aby nie uszkodzić przewodu).. Tak zamontowany kabel grzejny owijamy starannie taśmą aluminiową dołączoną do zestawu tak, aby kabel był całkowicie przykryty, co wiąże się z jego lepszym przyleganiem do powierzchni, a co za tym idzie z lepszym oddawaniem ciepła. 4

5 3. Montaż zestawu grzewczego 6. Ostatnim etapem montażu jest owinięcie całości izolacją termiczną. Tę czynność wykonujemy z należytą starannością tak, aby całość była dokładnie pokryta, gdyż to zapobiegnie stratom ciepła.

6 4. Gwarancja Warunki gwarancji Montaż zestawu zgodny z powyższą instrukcją. Podłączenie elektryczne musi być dokonane przez osobę posiadającą odpowiednie kwalifikację poparte ważnymi uprawnieniami. Uszkodzenie z winy osoby montującej, samodzielna naprawa lub jakakolwiek ingerencja związana z niewłaściwą zmianą parametrów kabla grzejnego wiąże się z utratą gwarancji. 6
