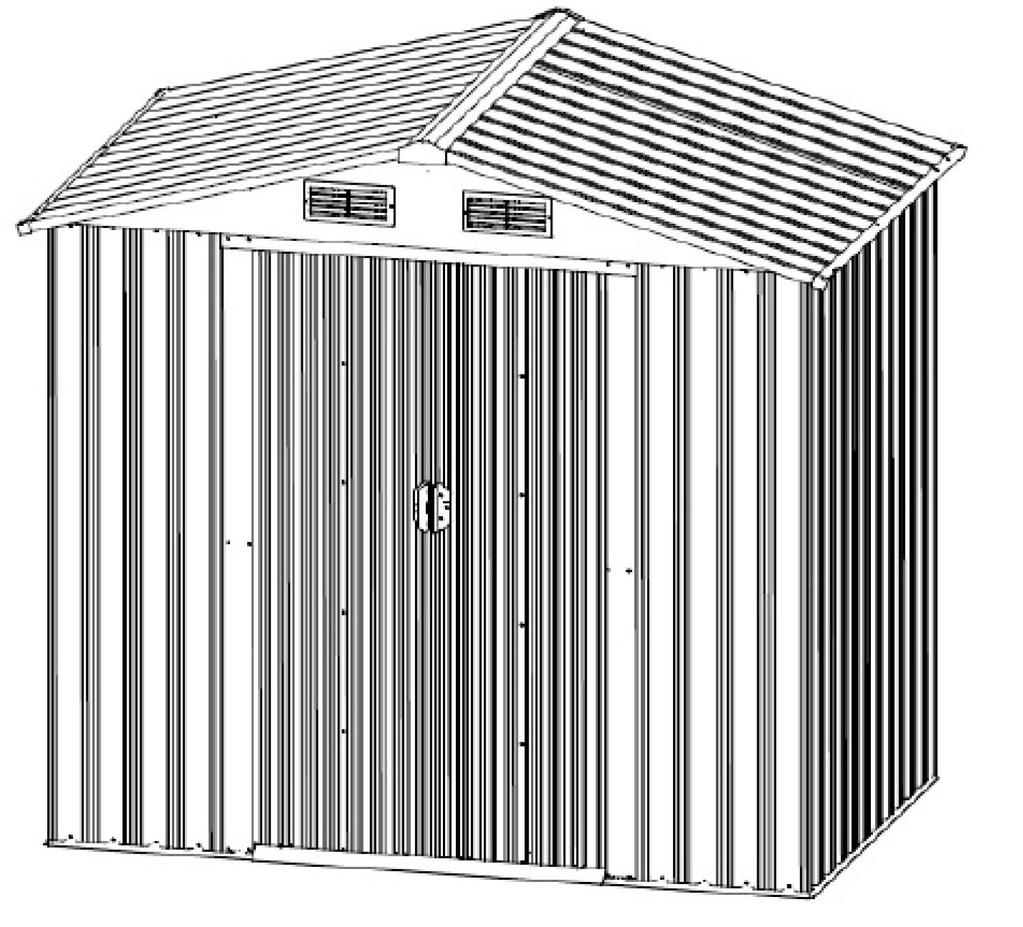

1 ZGE36335 Wskazówki montażowe: Wymiary: 132 x 204 x 185,5cm Domek ogrodowy z metalu Instrukcja obsługi Do montażu potrzebne są 2 osoby i ok. 3godziny czasu pracy W altance można chodzić w pozycji wyprostowanej, Szybki i prosty montaż Wzmocnione ściany Szerokie podwójne drzwi Dostępne w różnych rozmiarach str. 1

2 Przed budową Zanim rozpoczną państwo składanie proszę sprawdzić fundament/podłoże. Proszę przeanalizować tą instrukcję, ważne informacje i pomocne wskazówki ułatwią państwu budowę. Instrukcja montażu: Ta instrukcja zawiera wszystkie niezbędne informacje do budowy Waszego domku ogrodowego. Proszę przeczytać najpierw wszystkie instrukcje zanim Państwo rozpoczną i proszę trzymać się kolejności kroków montażu. Komponenty: proszę się upewnić, że mają państwo wszystkie niezbędne części. Proszę posortować zawartość kartonów zgodnie z numerami listy części. Pierwsze kroki pokazują, że muszą Państwo połączyć części. Planowanie wstępne POGODA: Proszę się upewnić, że dzień w którym Państwo chcecie rozpocząć budowę będzie bezwietrzny i bez opadów. W żadnym wypadku proszę nie wykonywać montażu w wietrzny dzień. Proszę być szczególnie ostrożnym na mokrym i szlamistym gruncie. Urządzenia i materiały: potrzebują państw podstawowe urządzenia do montażu. Proszę porządzić sobie listę materiałów i narzędzi, które będą potrzebne do składania i kotwiczenia na fundamentach. Pielęgnacja i konserwacja: Czyszczenie: proszę czyścić i myć powierzchnie zewnętrzne w regularnych odstępach czasu. Proszę znaleźć rysy i naprawić je. Dach: Proszę z dachu usuwać liście i śnieg za pomocą miotły o miękkim włosiu. Duże obciążenie śniegiem może doprowadzić do przewrócenia szopy! Drzwi: proszę utrzymywać prowadnice drzwi w czystości inaczej będą mieli Państwo problemy z łatwym otwieraniem i zamykaniem drzwi. Proszę oliwić okazyjnie prowadnice do drzwi np. za pomocą sprayu silikonowego. Aby zapobiec uszkodzeniom drzwi przez wiatr, proszę trzymać drzwi zamknięte. Elementy łączeniowe: proszę zużyć wszystkie dostarczone podkładki, aby śruby nie porysowały metalu i aby zabezpieczyć budowle przed penetracją wód opadowych. Wilgotność: proszę wyłożyć podłogę przewiewną plandeką aby zapobiec kondensacji wody pod plandeką Proszę nie składować żadnych chemikaliów w beczkach; łatwopalne i trawiące substancje(kwasy, ługi itp ) muszą być składowane w dopuszczalnych, szczelnych pojemnikach str. 2

3 Lista części str. 3

4 str. 4

5 1. Proszę zmontować ramę gruntową od 1 do 4L śrubami F1. Następnie proszę umieścić szynę drzwiową 5 na sztandze 3L i 3R oraz przymocować szynę drzwiową śrubami F1 do fundamentu (proszę spojrzeć na szkic). Proszę zwrócić uwagę aby stelaż gruntowy ustawić prostokątnie. Proszę uważać na ostre kanty. str. 5

6 2. Proszę umieścić ścianki P1 i P3 na stelażu i skierować je do otworów na stelażu. Proszę przykręcić ścianki boczne śrubami F1 i ściągnąć mocno, od zewnątrz podkładkami. str. 6

7 3. Proszę umieścić ścianki boczne P1, P2 i P4 na stelażu i skierować je do otworów stelaża. Proszę umocować ścianki boczne śrubami F1 i ściągnąć je mocno podkładkami od zewnątrz. str. 7

8 4. Proszę wprowadzić 2 górne suwaki G2 do kanału szynowego 7 i 8 (jak przedstawiono poniżej na powiększeniu) Proszę zamontować listwę drzwiową 6 między płytę ścienną P3. Następnie proszę umieścić kanał szynowy 7 i 8 od zewnątrz przy przednich płytach ściennych. Proszę zwrócić otwory do płyt ściennych i zamocować je śrubami F1 oraz podkładkami (patrz poniżej) str. 8

9 5. Proszę osadzić sztangi/pręty boczne 9, 10L, 10R i 11 na płyty ścienne. Proszę skierować otwory do ścianek bocznych i zamontować je śrubami F1. Następnie proszę osadzić ścianki boczne P2, P3, P5 i P6 między stelażem bazowym i sztangami narożnymi oraz zamocować je śrubami F1 i podkładkami (patrz poniżej) Proszę je ustawić mocno/pewnie tak, że części się wzajemnie chwycą! str. 9

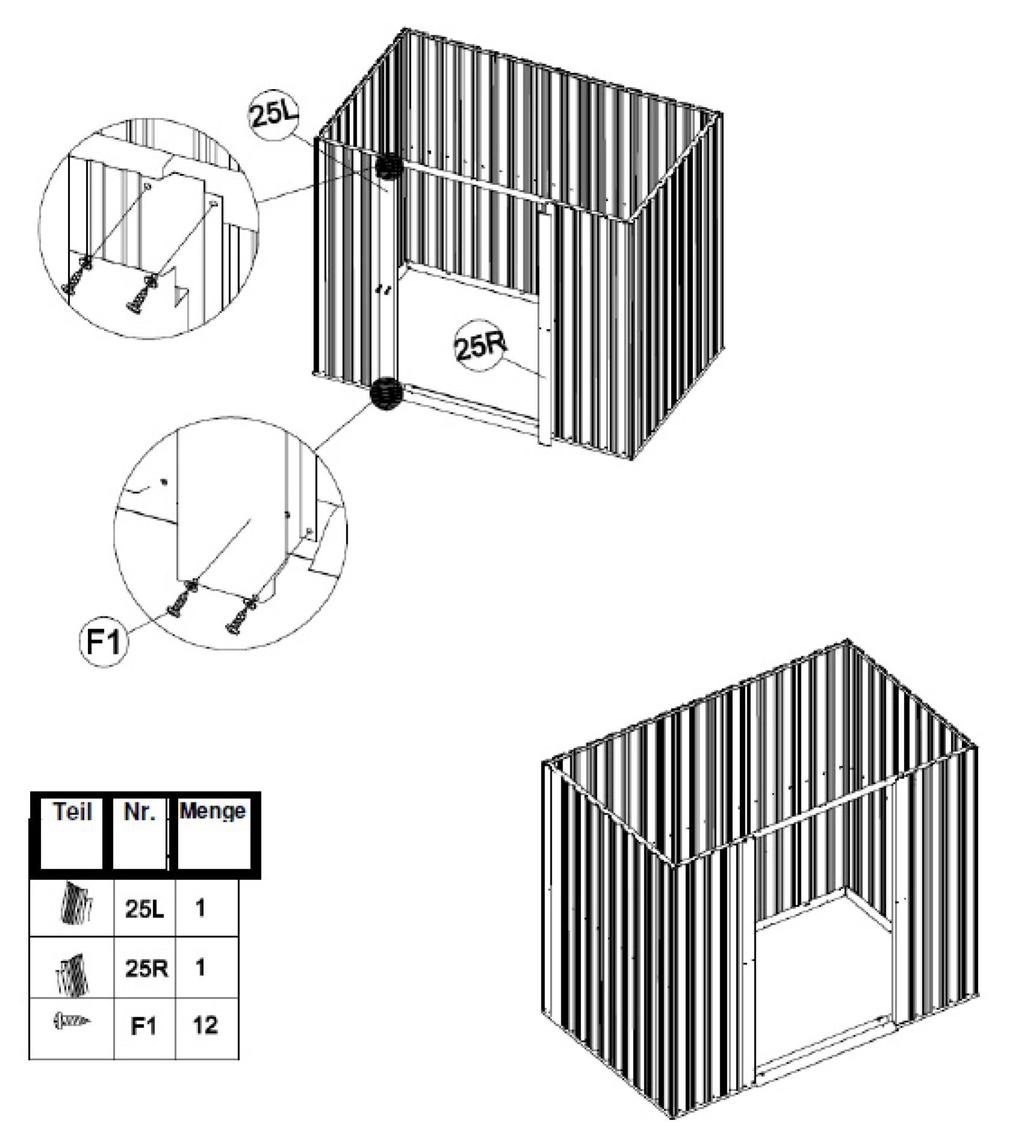

10 6. Proszę umieścić kolumny drzwiowe 25L i 25R na stelażu 3L i 3R, proszę je wepchnąć w ścianki i ściągnąć mocno śrubami. str. 10

11 7. Proszę nasadzić płyty szczytowe 21L i 21R na kanał szynowy 7 i 8 i na płytę ścienną. Proszę nastawić otwory i zamocować je od środka śrubami F1. Proszę to powtórzyć z płytami szczytowymi 21L i 21R. Następnie proszę połączyć 4 ścianki szczytowe ze złączami B3 i zamocować je śrubami F2 oraz muterkami. Proszę zbudować osłonę dachową oraz dachowe ścianki szczytowe 21L i 21R. Proszę skierować otwory na zewnątrz i mocno ściągnąć je śrubami F1. str. 11

12 8. Proszę połączyć 4 belki dachowe 13 i 14 następnie proszę je zamocować na ścianki szczytowe 21L i 21R. Proszę ustawić otwory i zabezpieczyć je śrubami F2, muterkami i podkładkami str. 12

13 9. Proszę założyć płyty dachowe P5 i P7 na ścianki szczytowe 21L i 21R. Proszę nastawić otwory i zabezpieczyć je śrubami F1, muterkami i podkładkami. str. 13

14 10. Proszę osadzić płyty dachowe P6 i P8 na ścianki szczytowe 21L i 21R. Proszę nastawić otwory i zabezpieczyć śrubami F1, muterkami i podkładkami str. 14

15 11. Proszę połączyć uszczelnienia dachowe 15, 17 i 18 z płytami dachowymi i przyśrubować je śrubami F1 i podkładkami. Następnie proszę zamontować na dachu 4 narożniki GC i ściągnąć je mocno śrubami F1 oraz podkładkami str. 15

16 12. Proszę umieścić uszczelkę dachową 19 na szczycie dachu ustawić otwory i przyśrubować śrubami F1 oraz podkładkami. Następnie proszę przymocować czepiec GE na końcach środkowego uszczelnienia oraz przymocować je śrubami i podkładkami. str. 16

17 13. Proszę zamontować ramę drzwiową 20 na płyty drzwiowe D1 i D2 i przymocować do 27. Następnie proszę zbudować dolny regulator przesuwu GD na obu kantach ramy drzwiowej 20 i zabezpieczyć śrubami F2, potem muterkami oraz podkładkami. str. 17
