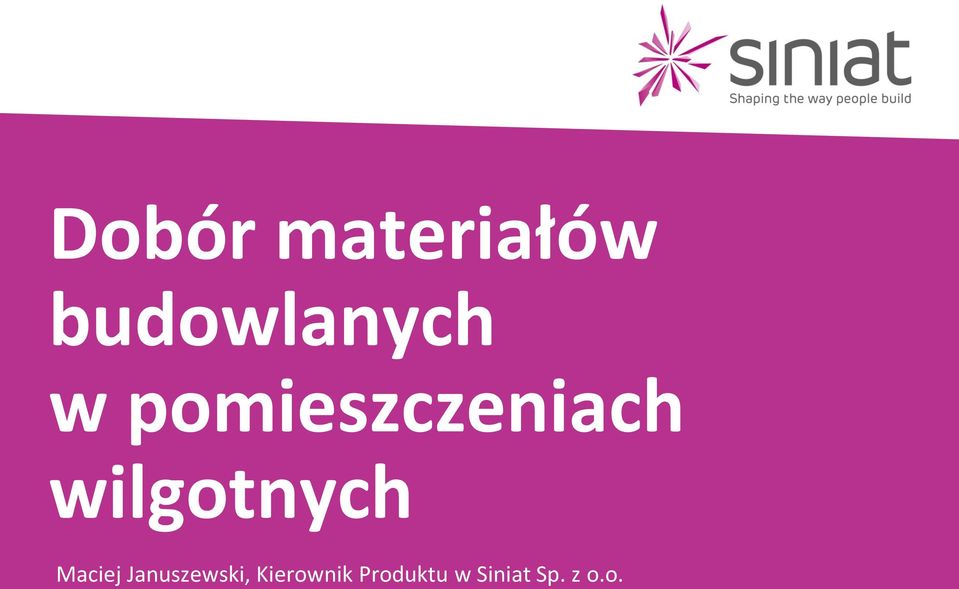

1 Dobór materiałów budowlanych w pomieszczeniach wilgotnych Maciej Januszewski, Kierownik Produktu w Siniat Sp. z o.o.

2 Program prezentacji 1. Pomieszczenia mokre a polskie normy 2. Dobór produktów metalowych do pomieszczeń mokrych 3. Rozwiązanie systemowe - NIDA Hydro 2

3 1. Pomieszczenia mokre a polskie normy Footer here I Date here. Set with 'View\Header & Footers' command. 3

4 Sytuacja na polskim rynku jest niezadawalająca Dowolność wyboru materiałów wykończeniowych i brak świadomości następstw Brak wytycznych w polskim prawodawstwie Często spotykane opieranie się na wytycznych z rynku francuskiego i niemieckiego 4

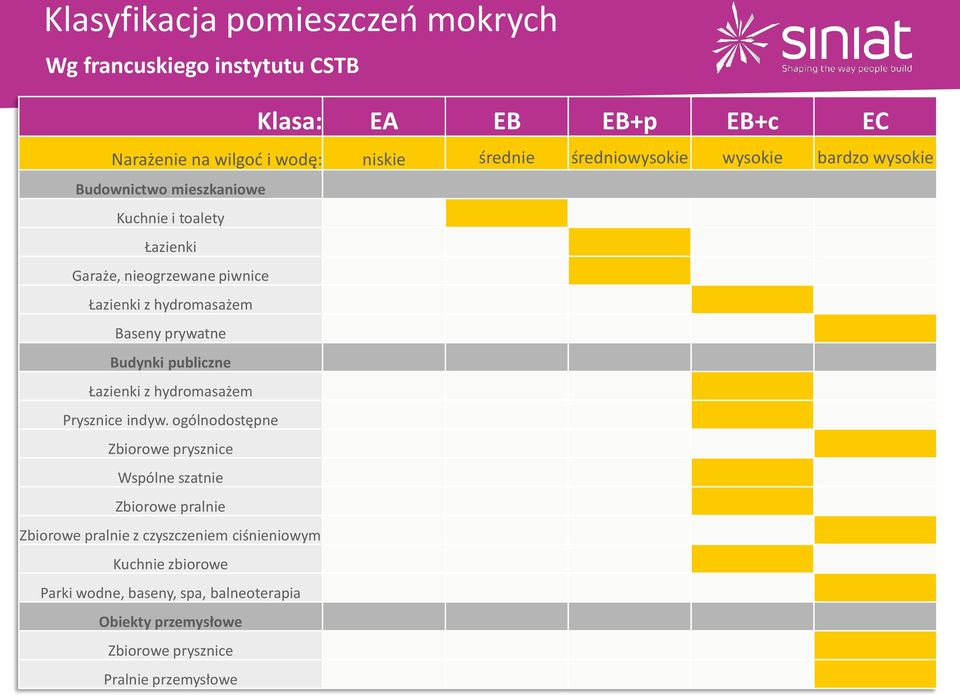

5 Klasyfikacja pomieszczeń mokrych Wg francuskiego instytutu CSTB Klasa: EA EB EB+p EB+c EC Narażenie na wilgoć i wodę: niskie średnie średniowysokie wysokie bardzo wysokie Budownictwo mieszkaniowe Kuchnie i toalety Łazienki Garaże, nieogrzewane piwnice Łazienki z hydromasażem Baseny prywatne Budynki publiczne Łazienki z hydromasażem Prysznice indyw. ogólnodostępne Zbiorowe prysznice Wspólne szatnie Zbiorowe pralnie Zbiorowe pralnie z czyszczeniem ciśnieniowym Kuchnie zbiorowe Parki wodne, baseny, spa, balneoterapia Obiekty przemysłowe Zbiorowe prysznice Pralnie przemysłowe

6 2. Dobór produktów metalowych do pomieszczeń mokrych Footer here I Date here. Set with 'View\Header & Footers' command. 6

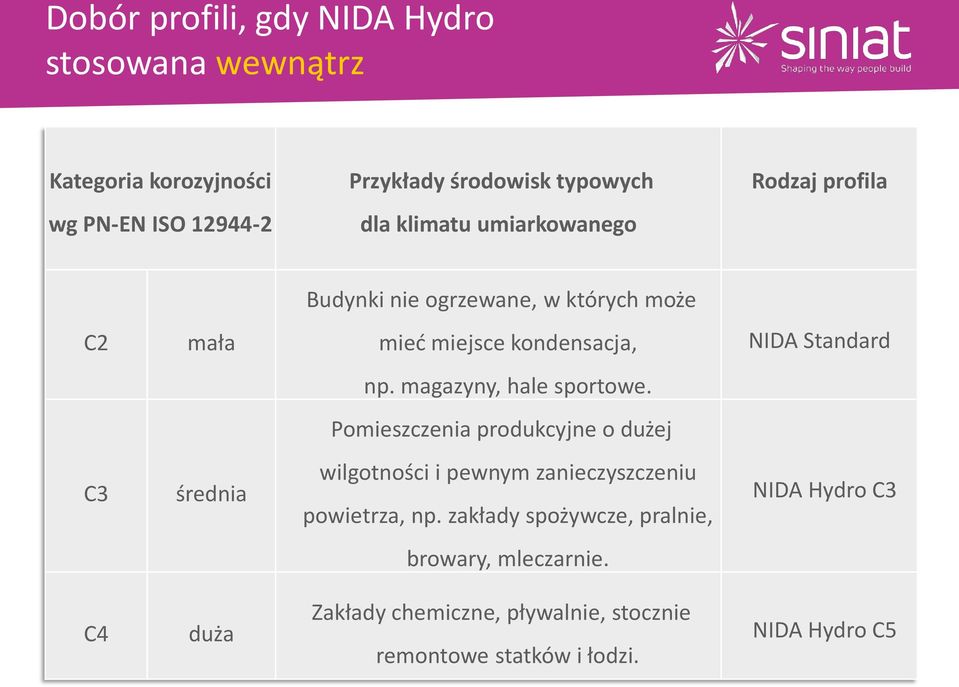

7 Dobór profili, gdy NIDA Hydro stosowana wewnątrz Kategoria korozyjności wg PN-EN ISO Przykłady środowisk typowych dla klimatu umiarkowanego Rodzaj profila Budynki nie ogrzewane, w których może C2 mała mieć miejsce kondensacja, NIDA Standard np. magazyny, hale sportowe. Pomieszczenia produkcyjne o dużej C3 średnia wilgotności i pewnym zanieczyszczeniu powietrza, np. zakłady spożywcze, pralnie, NIDA Hydro C3 browary, mleczarnie. C4 duża Zakłady chemiczne, pływalnie, stocznie remontowe statków i łodzi. NIDA Hydro C5

8 Dobór profili, gdy NIDA Hydro stosowana na zewnątrz Kategoria korozyjności wg PN-EN ISO Przykłady środowisk typowych dla klimatu umiarkowanego Rodzaj profila C2 mała Atmosfery w małym stopniu zanieczyszczone. Głównie tereny wiejskie. NIDA Standard Atmosfery miejskie i przemysłowe, średnie C3 średnia zanieczyszczenie tlenkiem siarki. Obszary NIDA Hydro C3 przybrzeżne o małym zasoleniu. C4 duża Obszary przemysłowe i obszary przybrzeżne o średnim zasoleniu. NIDA Hydro C5

9 3. Rozwiązanie systemowe NIDA Hydro Footer here I Date here. Set with 'View\Header & Footers' command. 9

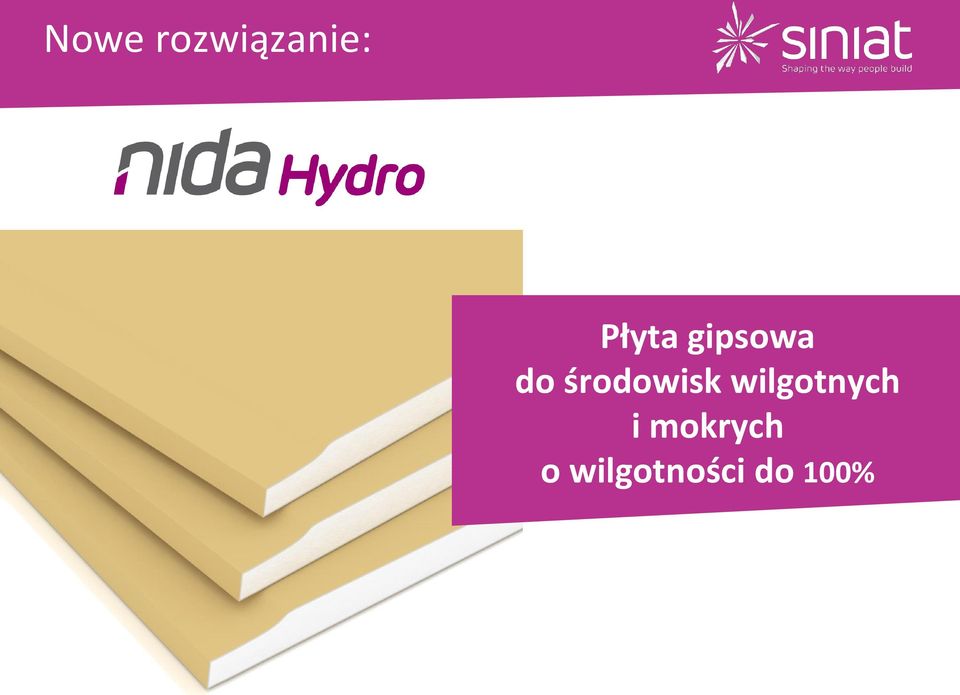

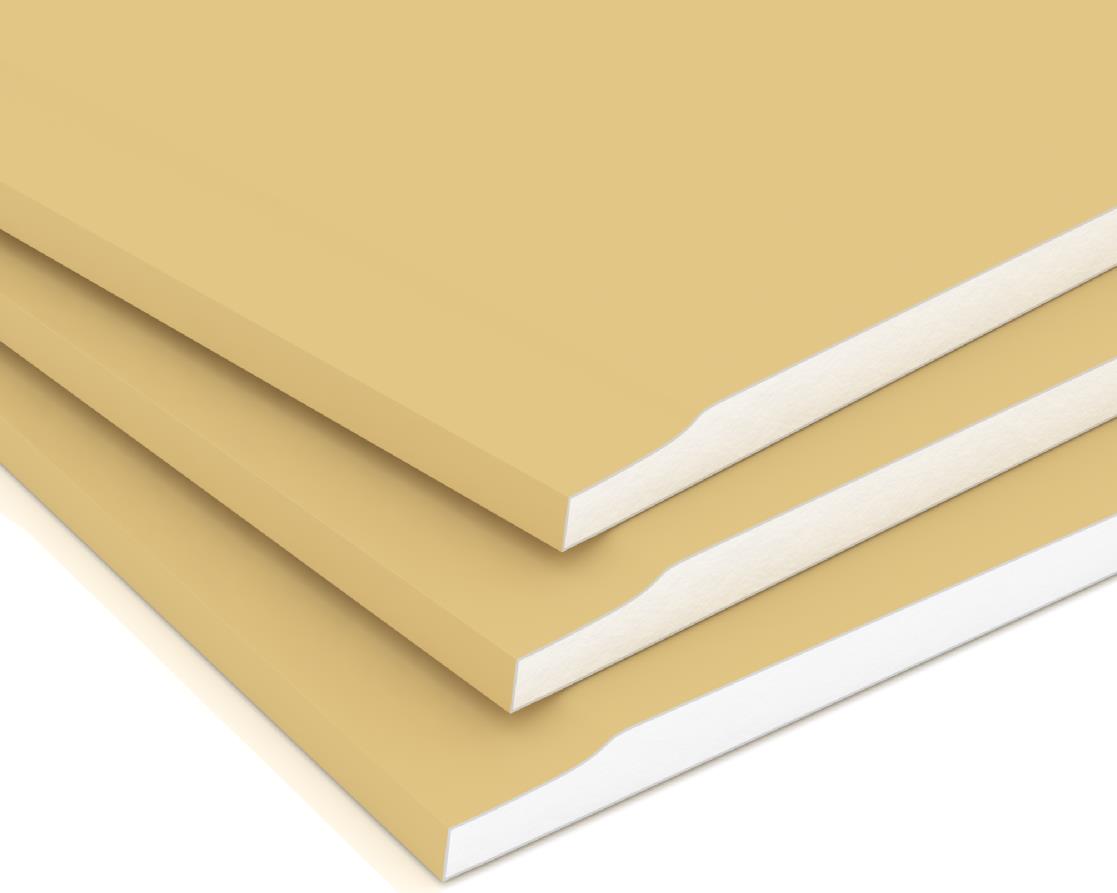

10 Nowe rozwiązanie: 0 Płyta gipsowa do środowisk wilgotnych i mokrych o wilgotności do 100%

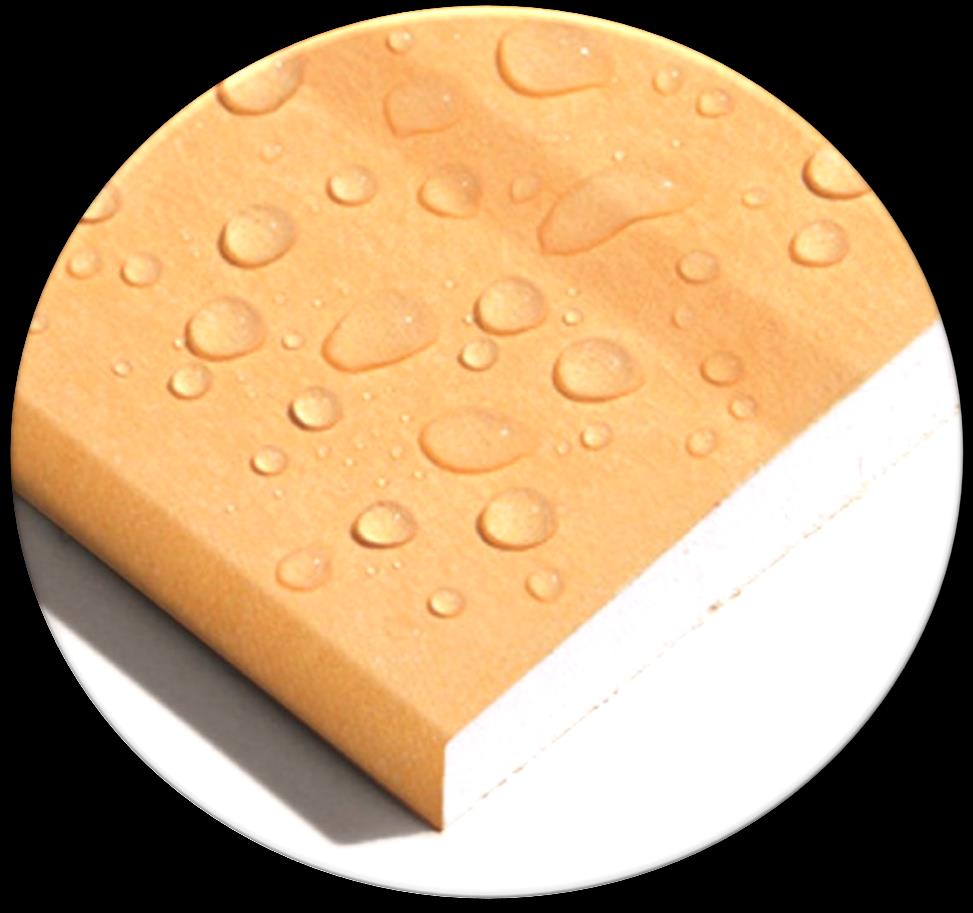

11 Zalety płyty NIDA Hydro Rdzeń wzbogacono środkami zmniejszającymi wchłanianie wody Płyta gipsowa z powłoką na bazie włókna szklanego Zwiększona odporność na działanie ognia Alternatywa dla płyt cementowych i cementowo-wiórowych Także do stosowania na zewnątrz budynku

12 Zalety płyty NIDA Hydro Zabezpieczenia ppoż. o odporności ogniowej REI 30 - REI 120 Podwyższona odporność na uderzenia Zmniejszone wchłanianie wody < 3% po 2 godz.* Może zastąpić płytę Nida Ogień Plus w systemach ogniochronnych* * spełnia wymagania normy EN 15283

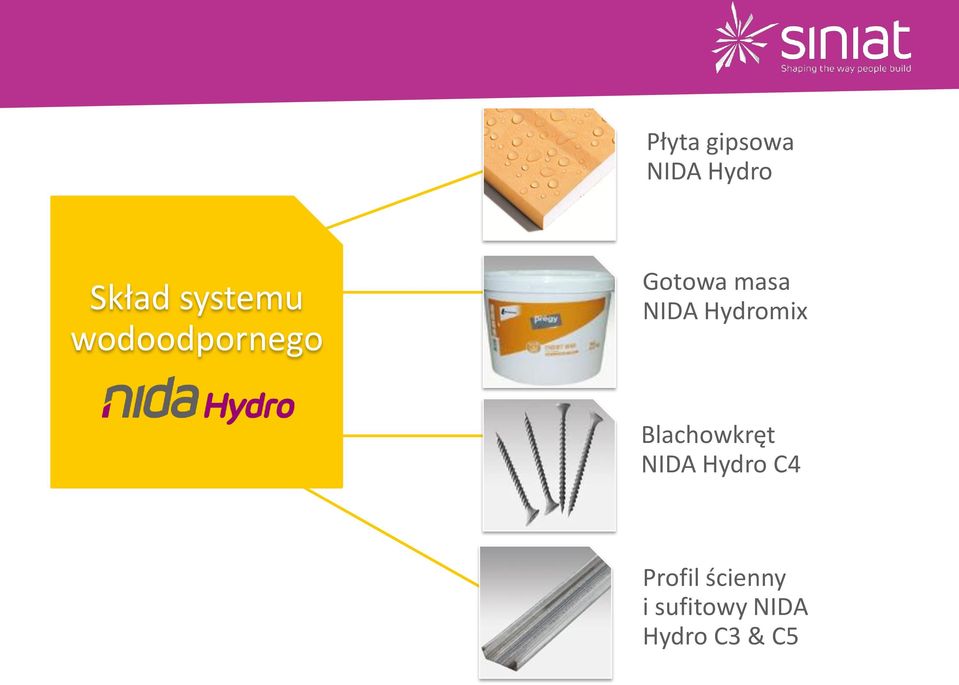

13 Płyta gipsowa NIDA Hydro Skład systemu wodoodpornego Gotowa masa NIDA Hydromix Blachowkręt NIDA Hydro C4 Profil ścienny i sufitowy NIDA Hydro C3 & C5

14 Propozycje rozwiązań materiałowych Footer here I Date here. Set with 'View\Header & Footers' command. 14

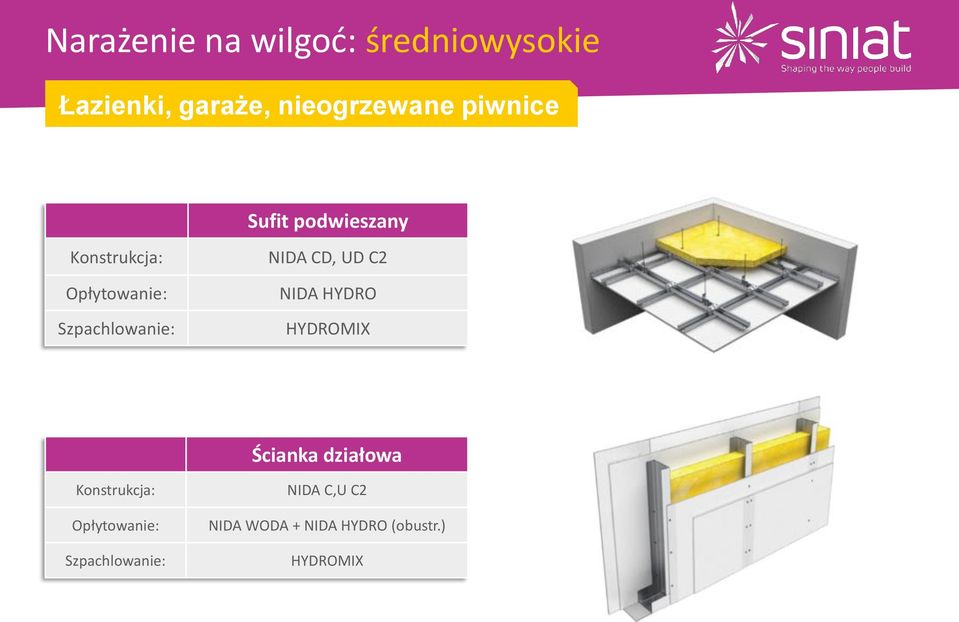

15 Narażenie na wilgoć: średniowysokie Łazienki, garaże, nieogrzewane piwnice Sufit podwieszany Konstrukcja: Opłytowanie: Szpachlowanie: NIDA CD, UD C2 NIDA HYDRO HYDROMIX Ścianka działowa Konstrukcja: Opłytowanie: Szpachlowanie: NIDA C,U C2 NIDA WODA + NIDA HYDRO (obustr.) HYDROMIX

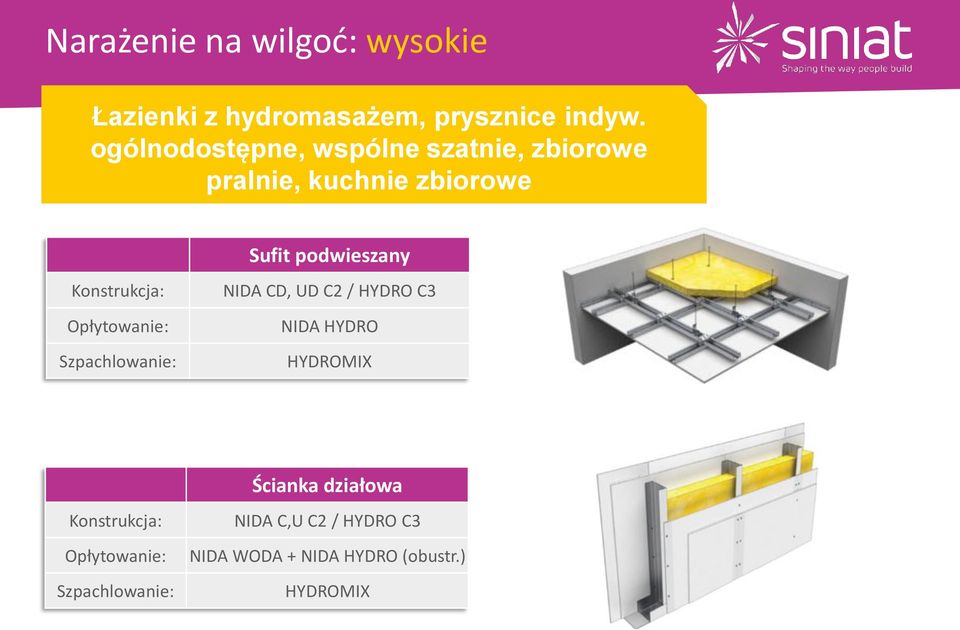

16 Narażenie na wilgoć: wysokie Łazienki z hydromasażem, prysznice indyw. ogólnodostępne, wspólne szatnie, zbiorowe pralnie, kuchnie zbiorowe Konstrukcja: Opłytowanie: Szpachlowanie: Sufit podwieszany NIDA CD, UD C2 / HYDRO C3 NIDA HYDRO HYDROMIX Konstrukcja: Opłytowanie: Szpachlowanie: Ścianka działowa NIDA C,U C2 / HYDRO C3 NIDA WODA + NIDA HYDRO (obustr.) HYDROMIX

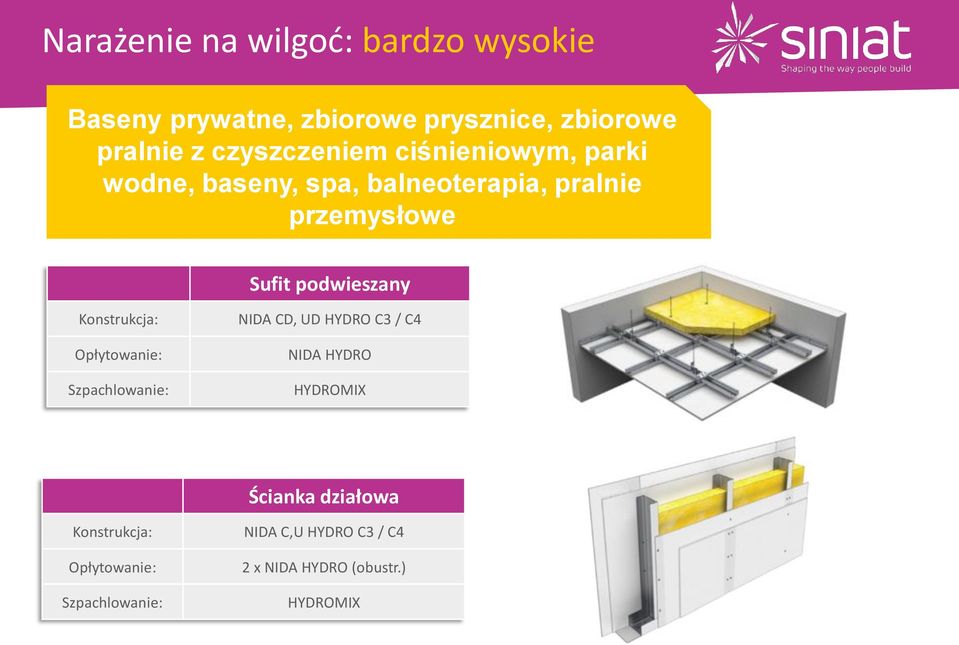

17 Narażenie na wilgoć: bardzo wysokie Baseny prywatne, zbiorowe prysznice, zbiorowe pralnie z czyszczeniem ciśnieniowym, parki wodne, baseny, spa, balneoterapia, pralnie przemysłowe Sufit podwieszany Konstrukcja: Opłytowanie: Szpachlowanie: NIDA CD, UD HYDRO C3 / C4 NIDA HYDRO HYDROMIX Ścianka działowa Konstrukcja: Opłytowanie: Szpachlowanie: NIDA C,U HYDRO C3 / C4 2 x NIDA HYDRO (obustr.) HYDROMIX

18 Badania, testy, rekomendacje Footer here I Date here. Set with 'View\Header & Footers' command. 18

19 Certyfikaty systemu NIDA Hydro Pleśnioodporność Zwiększona odporność na działanie wilgoci Odporność systemu na działanie wody Odporność na zamrażanie-rozmrażanie Klasyfikacja ogniowa systemu Certyfikat rekomendacyjny systemu Nida Hydro Oświadczenia innych producentów CONIDIA REPORT nr DEV Raport z badań wykonanych w niezależnym instytucie potwierdzający odporność na powstawanie pleśni ITB nr Nk-03691/p/2009 Opinia techniczna wydana przez Instytut Techniki Budowlanej na podstawie badań Technical Opinion SCTB 9/ Potwierdzenie odporności na działanie wody systemów Nida Hydro, w zależności od obciążenia wilgocią ITB nr 1060/10/r04nk Praca badawcza wydana przez ITB budowlanej na podstawie badań GryfitLab nr LBO-071/072-k/09 Klasyfikacja wydana przez gryfitlab na podstawie badań K&P Consulting nr 2010/CR00110 Certyfikat wydany przez niezależną organizację doceniający zalety systemu Nida Hydro Caparol, Kabe, Barrisol Propozycje rozwiązań systemowych produktów innych producentów dokonane na bazie wspólnych testów

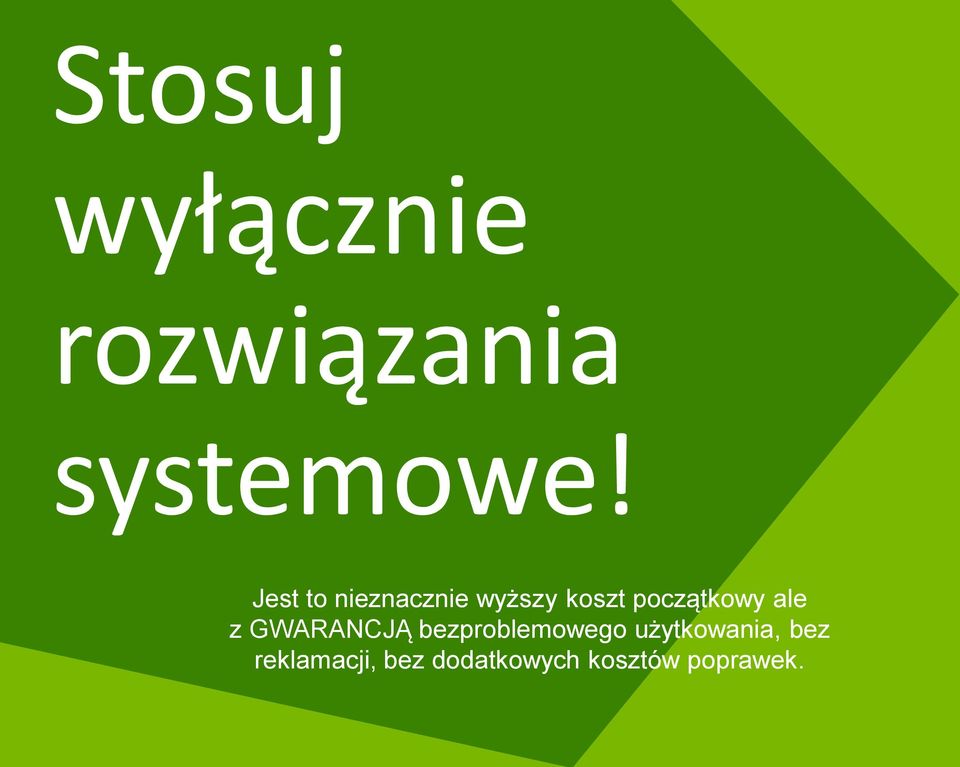

20 Stosuj wyłącznie rozwiązania systemowe! Jest to nieznacznie wyższy koszt początkowy ale z GWARANCJĄ bezproblemowego użytkowania, bez reklamacji, bez dodatkowych kosztów poprawek. Footer here I Date here. Set with 'View\Header & Footers' command. 20

21 Zastosowanie systemu NIDA Hydro Do stosowania na zewnątrz budynków Do stosowania wewnątrz budynków

22 NIDA Hydro wewnątrz budynków Jako okładzina ściany lub sufitu w pomieszczeniach wilgotnych Jako podkład pod glazurę w pomieszczeniach wilgotnych Pomieszczenia sanitarne w mieszkaniach, budynkach użyteczności publicznej Baseny, łaźnie, spa & wellness Szpitale, sale operacyjne Garaże, piwnice Pomieszczenia z wymogami odporności na powstawanie pleśni Kuchnie Łazienki

23 NIDA Hydro na zewnątrz budynków Jako podbitka dachowa lub sufit podwieszany/okładzina sufitowa Jako warstwa elewacji zewnętrznej Domy jednorodzinne i wielorodzinne Biurowce, hotele Centra handlowe Parkingi, budynki garażowe Budynki użyteczności publicznej Centra handlowe, hotele Budynki szkieletowe

24 Hotel Sheraton w Sopocie płyta NIDA Hydro zastosowana wewnątrz i na zewnątrz

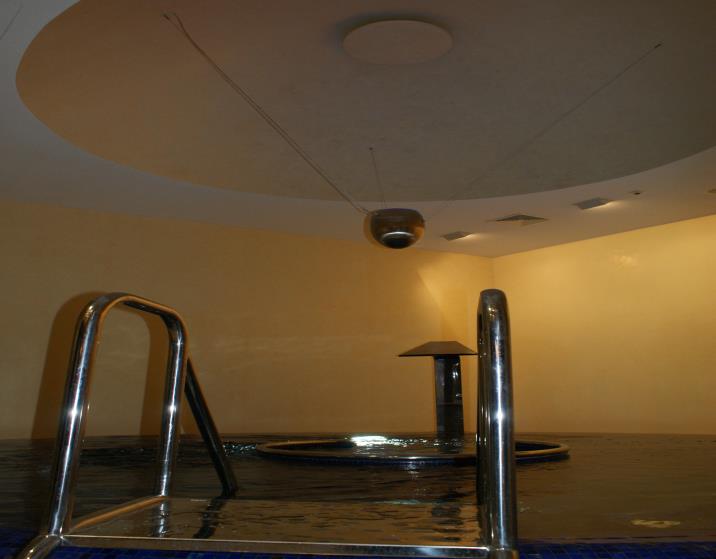

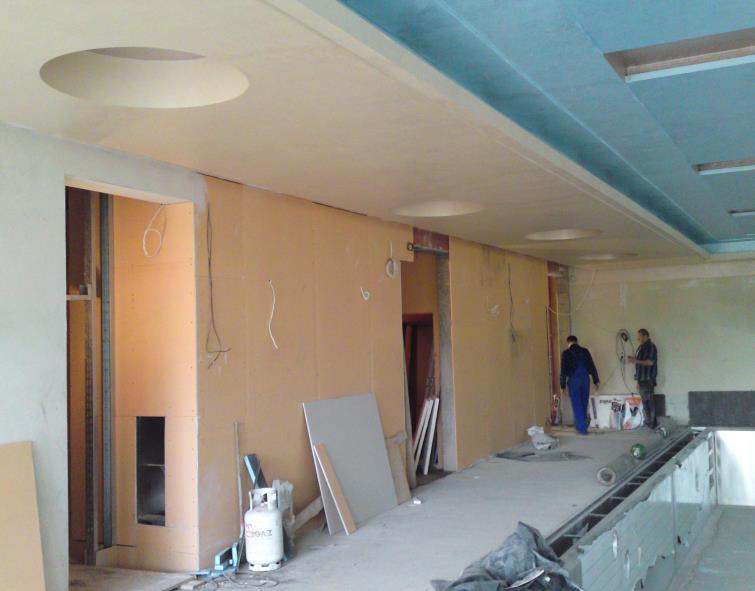

25 Hotel SPA Malinowy Dwór w Świeradowie Zdrój sufity i ściany wykonane z płyty NIDA Hydro

26 Termy Maltańskie obudowa kanałów wentylacyjnych 26 Date

27 Prywatny basen w Warszawie połączenie sufitu podwieszanego płyty NIDA Hydro z sufitem Barrisol

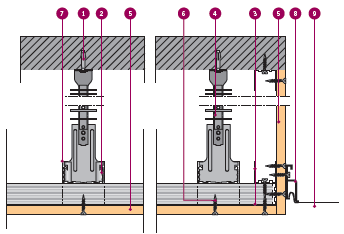

28 Połączenie sufitu opłytowanego NIDA Hydro z systemem napinanym Barrisol 5. Płyta g-k NIDA Hydro 12,5 mm 9. Membrana Barrisol 28

29 Dziękujemy za uwagę Zespół Siniat Sp. z o.o.
