1 8-Channel Premium Mic/Line Mixer MIK0076 Instrukcja obsługi

2 INSTRUKCJE BEZPIECZEŃSTWA Należy dokładnie zapoznać się z instrukcją obsługi przed uruchomieniem urządzenia. Instrukcję należy zachować, w celu późniejszego wykorzystania. Aby uniknąć ryzyka porażenia prądem, nie należy używać urządzenia w miejscach o dużej wilgotności powietrza oraz miejscach narażonych na zalanie lub zamoczenie. Nie należy samodzielnie zdejmować obudowy urządzenia (wewnątrz nie znajdują się żadne elementy, które mogą być regulowane/wymieniane przez użytkownika). Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany serwis. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od źródła zasilania. Przez rozpoczęciem czyszczenia, należy odłączyć urządzenie od źródła zasilania. Do czyszczenia należy używać wilgotnej ściereczki (nie należy używać chemicznych środków czyszczących). PANEL GŁÓWNY (WEJŚCIA/WYJŚCIA) Gniazdo mikrofonowe typu XLR (kanały 1-3) Wejście liniowe (kanały 1-2) Wejście liniowe stereo (kanały 3-4, 5-6 oraz 7-8) Gniazdo wejściowe (kanały 1-2). Umożliwia podłączenie kompresora, korektora, de-essers lub filtra. Low cut (kanały 1-3). Przełącznik low-cut, często określany jako filtr górnoprzepustowy, wycina częstotliwości basowe poniżej 100Hz. 27

3 Instrument switch (kanały 1-2). Przełącznik umożliwia podłączenie gitary lub innego instrumentu bezpośrednio do wejść liniowych kanału 1 i 2. Regulator poziomu sygnału wejściowego (kanały 1-3) Powrót sygnału stereo Wyjścia ALT 3-4 Wyjścia control room Słuchawki. Włącznik napięcia zasilania mikrofonów pojemnościowych Wejście magnetofonowe Wyjście magnetofonowe Wyjście na dodatkowy wzmacniacz Wyjścia typu jack 1/4". Wyjścia typu XLR. Przełącznik wyjścia typu XLR. Gniazdo zasilania. Włącznik zasilania. 28

4 REGULACJE Pokrętło regulacji poziomu danego kanału Przełącznik pre-fader solo Włącznik wyciszenia (mute) / alt 3-4 Pokrętło panorama Pokrętło EQ Low (niskie tony) Pokrętło EQ Mid (średnie tony) Pokrętło EQ Hi (wysokie tony) Pokrętło poziomu AUX 29

5 WYJŚCIA Główne pokrętło (main mix) Przełącznik załaczania różnych źródeł Słuchawki Pokrętło regulacji sygnałów z submixera Przełącznik CRS/SUBMIX Wskaźnik solo Wskaźnik poziomu LED Przełacznik PRE lub POST (AUX). 30

6 Pokrętło regulacji sygnału wyjściowego AUX Pokrętło regulacji sygnału powrotu stereo Wskaźnik zasilania LED PRZYKŁADOWE POŁĄCZENIA 1. Nagłośnienie koncertu Mikrofon Gitara akustyczna Gitara elektryczna Gitara basowa Efekty gitarowe DI Box Powrót Procesor efektów Kompresor wokalowy Kompresor Głośniki Keyboard System dokujący IPod'a 31

7 2. Zestawu audio Mikrofon pojemnościowy Gitara akustyczna Efekty gitarowe Gitara elektryczna Głośniki odsłuchowe Słuchawki Syntezator Wzmacniacz słuch. Laptop Elektryczny zestaw perkusyjny 32

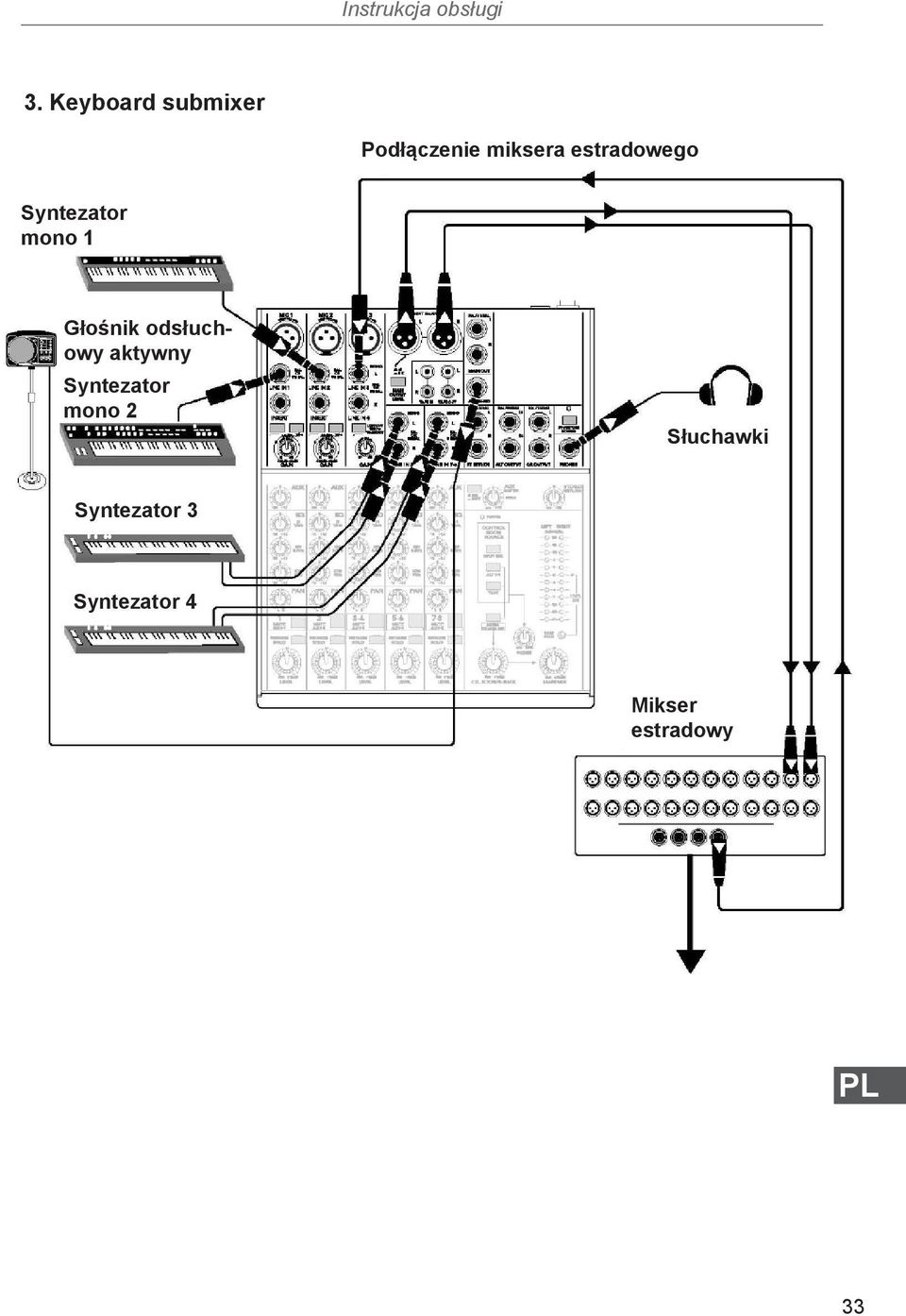

8 3. Keyboard submixer Podłączenie miksera estradowego Syntezator mono 1 Głośnik odsłuchowy aktywny Syntezator mono 2 Słuchawki Syntezator 3 Syntezator 4 Mikser estradowy 33

9 4. Edycja / produkcja video Mikrofony Komputer stacjonarny Głośniki odsłuchowe Monitor Odtwarzacz DV 1 Odtwarzacz DV 2 Stereofoniczny procesor efektów / odtwarzacz cyfrowy Wyjście video 34

10 5. Połączenie zestawu audio i kina domowego Mikrofon pojemnosciowy Efekty gitarowe Gitara elektryczna Głośniki odsłuchowe Syntezator Procesor efektów TV Słuchawki Laptop Łącznik Video 1 Odtwarzacz DVD Video 2 35

11 SPECYFIKACJA TECHNICZNA Instrukcja obsługi Główne szumy (Częstotliwość 20Hz-20kHz, pokrętło wzmocnienia kanałów 1-3 w pozycji środkowej, pokrętła EQ w pozycji środkowej) Główne pokrętło (main mix) w lewym skrajnym położeniu, pokrętło poziomu danego kanału w lewym skrajnym położeniu: XLR -95 dbu TRS -101 dbu Główne pokrętło (main mix) w pozycji środkowej, pokrętło poziomu danego kanału w lewym skrajnym położeniu: XLR -90 dbu TRS -96 dbu Główne pokrętło (main mix) w pozycji środkowej, pokrętło poziomu danego kanału w pozycji środkowej: Całkowite zniekształcenia harmoniczne (THD) (częstotliwość 1kHz przy 35dB wzmocnienia, pasmo 20Hz-20kHz) Wejścia mikrofonu: 0.001% XLR -84dBu TRS -90dBu Przesłuch (częstotliwość 1kHz w stosunku do 0 dbu, pasmo 20Hz-20kHz, wejście line, wyjście jack 1/4", wzmocnienie w pozycji środkowej) Główne pokrętło kanału (main mix) w skrajnie lewym położeniu: -75 dbu Przycisk Mute Alt wciśnięty: -100 dbu Pokrętło poziomu danego kanału w skrajnie lewym położeniu: -100 dbu Równomierność pasma przenoszenia Dla częstotliwości 30Hz ~ 30kHz, dla wejścia mikrofonowego i dla dowolnego wyjścia i wzmocnienia 60dB: +0dB / -1dB Dla częstotliwości 10Hz ~ 100kHz, dla wejścia mikrofonowego i dla dowolnego wyjścia i pokrętła wzmocnienia w pozycji środkowej: +0dB / -3dB Maksymalne poziomy sygnałów Wejście mikrofonowe: Wejście magnetofonowe: Pozostałe wejścia: Wyjście mix XLR: Pozostałe wyjścia: Impedancja Wejście mikrofonowe: Kanał sygnału powrotnego: Pozostałe wejścia: Wyjście magnetofonowe: Wyjście słuchawkowe: Pozostałe wyjścia: +21 dbu +22 dbu +22 dbu +28 dbu +22 dbu 3.4kΩ 5kΩ 20kΩ lub więcej 1kΩ 60Ω 120Ω 36

12 EQ High (wysokie tony): Mid (średnie tony): Low (niskie tony): Pozostałe parametry Pobór energii: Wymiary: Waga: 12kHz 2.5kHz 80Hz 13W 273x227x47mm 2kg (2.5kg - z zasilaczem) Specyfikacja urządzenia może ulec zmianie bez powiadomienia. 37

13 Instrukcja obsługi SCHEMAT BLOKOWY 38
