ZASTOSOWANIE PLAZMOTRONU WNĘKOWEGO W MUFLOWYM PALNIKU PYŁOWYM DO ROZRUCHU KOTŁA ENERGETYCZNEGO

Transkrypt

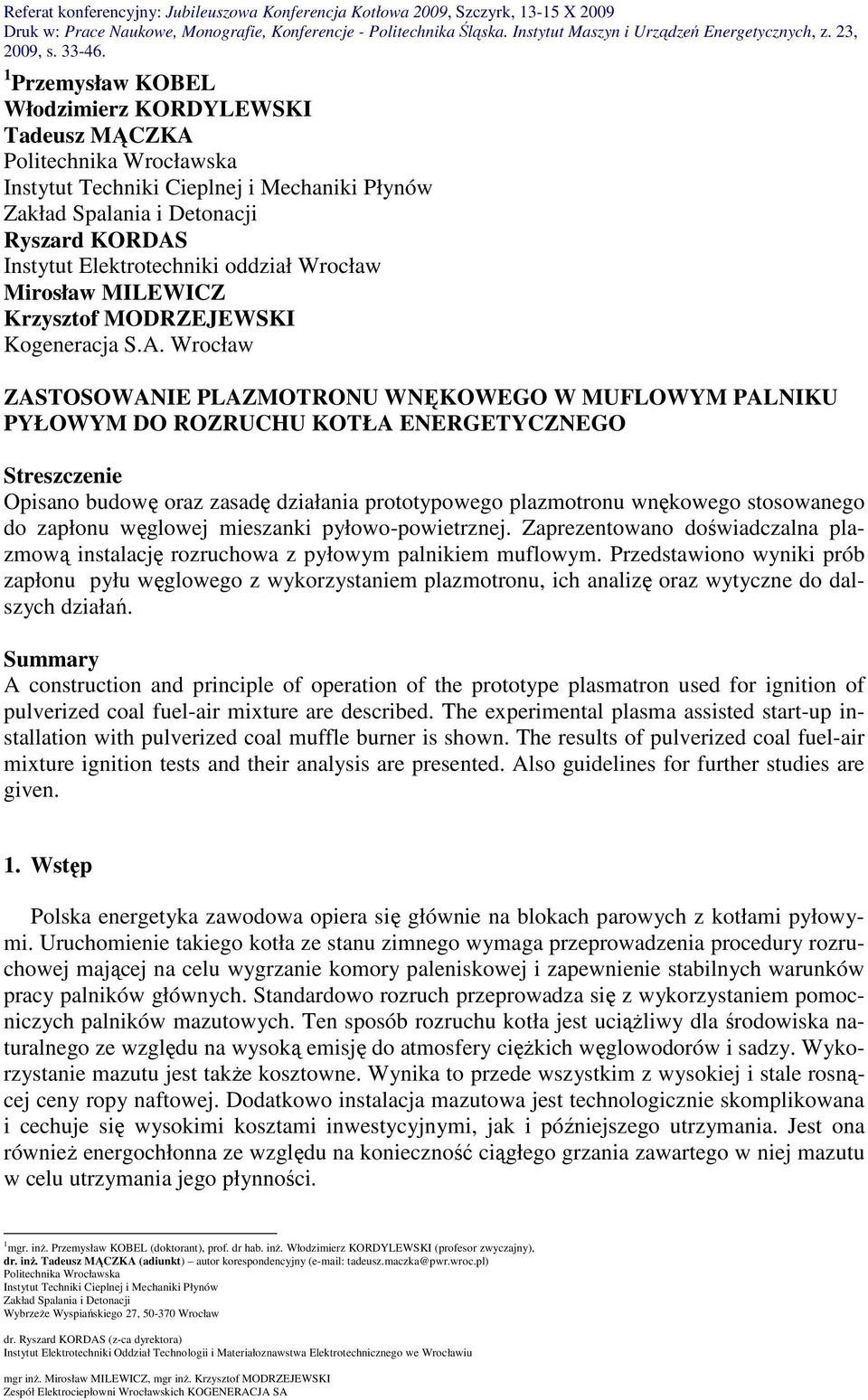

1 1 Przemysław KOBEL Włodzimierz KORDYLEWSKI Tadeusz MĄCZKA Politechnika Wrocławska Instytut Techniki Cieplnej i Mechaniki Płynów Zakład Spalania i Detonacji Ryszard KORDAS Instytut Elektrotechniki oddział Wrocław Mirosław MILEWICZ Krzysztof MODRZEJEWSKI Kogeneracja S.A. Wrocław ZASTOSOWANIE PLAZMOTRONU WNĘKOWEGO W MUFLOWYM PALNIKU PYŁOWYM DO ROZRUCHU KOTŁA ENERGETYCZNEGO Streszczenie Opisano budowę oraz zasadę działania prototypowego plazmotronu wnękowego stosowanego do zapłonu węglowej mieszanki pyłowo-powietrznej. Zaprezentowano doświadczalna plazmową instalację rozruchowa z pyłowym palnikiem muflowym. Przedstawiono wyniki prób zapłonu pyłu węglowego z wykorzystaniem plazmotronu, ich analizę oraz wytyczne do dalszych działań. Summary A construction and principle of operation of the prototype plasmatron used for ignition of pulverized coal fuel-air mixture are described. The experimental plasma assisted start-up installation with pulverized coal muffle burner is shown. The results of pulverized coal fuel-air mixture ignition tests and their analysis are presented. Also guidelines for further studies are given. 1. Wstęp Polska energetyka zawodowa opiera się głównie na blokach parowych z kotłami pyłowymi. Uruchomienie takiego kotła ze stanu zimnego wymaga przeprowadzenia procedury rozruchowej mającej na celu wygrzanie komory paleniskowej i zapewnienie stabilnych warunków pracy palników głównych. Standardowo rozruch przeprowadza się z wykorzystaniem pomocniczych palników mazutowych. Ten sposób rozruchu kotła jest uciążliwy dla środowiska naturalnego ze względu na wysoką emisję do atmosfery ciężkich węglowodorów i sadzy. Wykorzystanie mazutu jest także kosztowne. Wynika to przede wszystkim z wysokiej i stale rosnącej ceny ropy naftowej. Dodatkowo instalacja mazutowa jest technologicznie skomplikowana i cechuje się wysokimi kosztami inwestycyjnymi, jak i późniejszego utrzymania. Jest ona również energochłonna ze względu na konieczność ciągłego grzania zawartego w niej mazutu w celu utrzymania jego płynności. 1 mgr. inż. Przemysław KOBEL (doktorant), prof. dr hab. inż. Włodzimierz KORDYLEWSKI (profesor zwyczajny), dr. inż. Tadeusz MĄCZKA (adiunkt) autor korespondencyjny ( tadeusz.maczka@pwr.wroc.pl) Politechnika Wrocławska Instytut Techniki Cieplnej i Mechaniki Płynów Zakład Spalania i Detonacji Wybrzeże Wyspiańskiego 27, Wrocław dr. Ryszard KORDAS (z-ca dyrektora) Instytut Elektrotechniki Oddział Technologii i Materiałoznawstwa Elektrotechnicznego we Wrocławiu mgr inż. Mirosław MILEWICZ, mgr inż. Krzysztof MODRZEJEWSKI Zespół Elektrociepłowni Wrocławskich KOGENERACJA SA

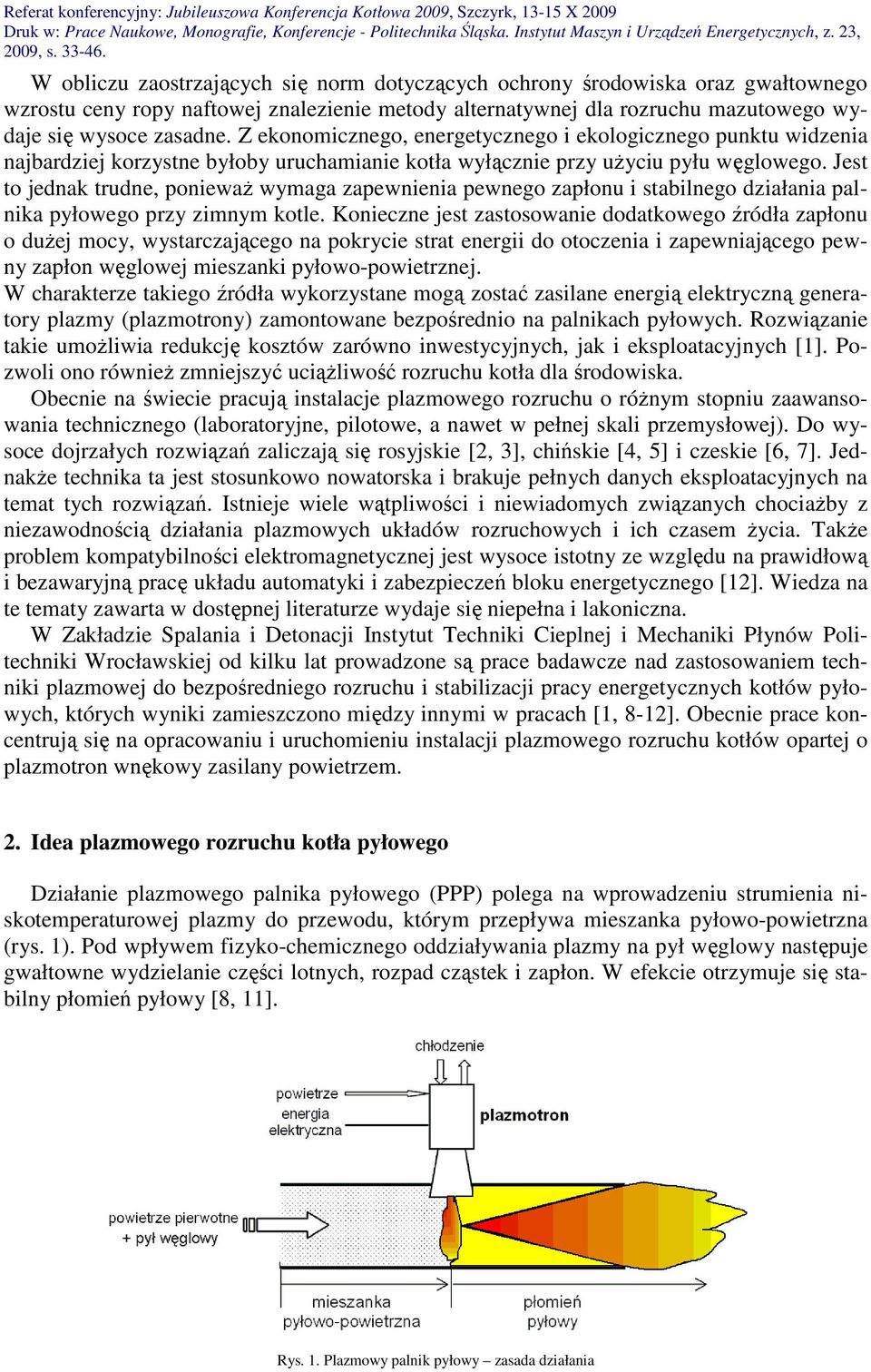

2 W obliczu zaostrzających się norm dotyczących ochrony środowiska oraz gwałtownego wzrostu ceny ropy naftowej znalezienie metody alternatywnej dla rozruchu mazutowego wydaje się wysoce zasadne. Z ekonomicznego, energetycznego i ekologicznego punktu widzenia najbardziej korzystne byłoby uruchamianie kotła wyłącznie przy użyciu pyłu węglowego. Jest to jednak trudne, ponieważ wymaga zapewnienia pewnego zapłonu i stabilnego działania palnika pyłowego przy zimnym kotle. Konieczne jest zastosowanie dodatkowego źródła zapłonu o dużej mocy, wystarczającego na pokrycie strat energii do otoczenia i zapewniającego pewny zapłon węglowej mieszanki pyłowo-powietrznej. W charakterze takiego źródła wykorzystane mogą zostać zasilane energią elektryczną generatory plazmy (plazmotrony) zamontowane bezpośrednio na palnikach pyłowych. Rozwiązanie takie umożliwia redukcję kosztów zarówno inwestycyjnych, jak i eksploatacyjnych [1]. Pozwoli ono również zmniejszyć uciążliwość rozruchu kotła dla środowiska. Obecnie na świecie pracują instalacje plazmowego rozruchu o różnym stopniu zaawansowania technicznego (laboratoryjne, pilotowe, a nawet w pełnej skali przemysłowej). Do wysoce dojrzałych rozwiązań zaliczają się rosyjskie [2, 3], chińskie [4, 5] i czeskie [6, 7]. Jednakże technika ta jest stosunkowo nowatorska i brakuje pełnych danych eksploatacyjnych na temat tych rozwiązań. Istnieje wiele wątpliwości i niewiadomych związanych chociażby z niezawodnością działania plazmowych układów rozruchowych i ich czasem życia. Także problem kompatybilności elektromagnetycznej jest wysoce istotny ze względu na prawidłową i bezawaryjną pracę układu automatyki i zabezpieczeń bloku energetycznego [12]. Wiedza na te tematy zawarta w dostępnej literaturze wydaje się niepełna i lakoniczna. W Zakładzie Spalania i Detonacji Instytut Techniki Cieplnej i Mechaniki Płynów Politechniki Wrocławskiej od kilku lat prowadzone są prace badawcze nad zastosowaniem techniki plazmowej do bezpośredniego rozruchu i stabilizacji pracy energetycznych kotłów pyłowych, których wyniki zamieszczono między innymi w pracach [1, 8-12]. Obecnie prace koncentrują się na opracowaniu i uruchomieniu instalacji plazmowego rozruchu kotłów opartej o plazmotron wnękowy zasilany powietrzem. 2. Idea plazmowego rozruchu kotła pyłowego Działanie plazmowego palnika pyłowego (PPP) polega na wprowadzeniu strumienia niskotemperaturowej plazmy do przewodu, którym przepływa mieszanka pyłowo-powietrzna (rys. 1). Pod wpływem fizyko-chemicznego oddziaływania plazmy na pył węglowy następuje gwałtowne wydzielanie części lotnych, rozpad cząstek i zapłon. W efekcie otrzymuje się stabilny płomień pyłowy [8, 11]. Rys. 1. Plazmowy palnik pyłowy zasada działania

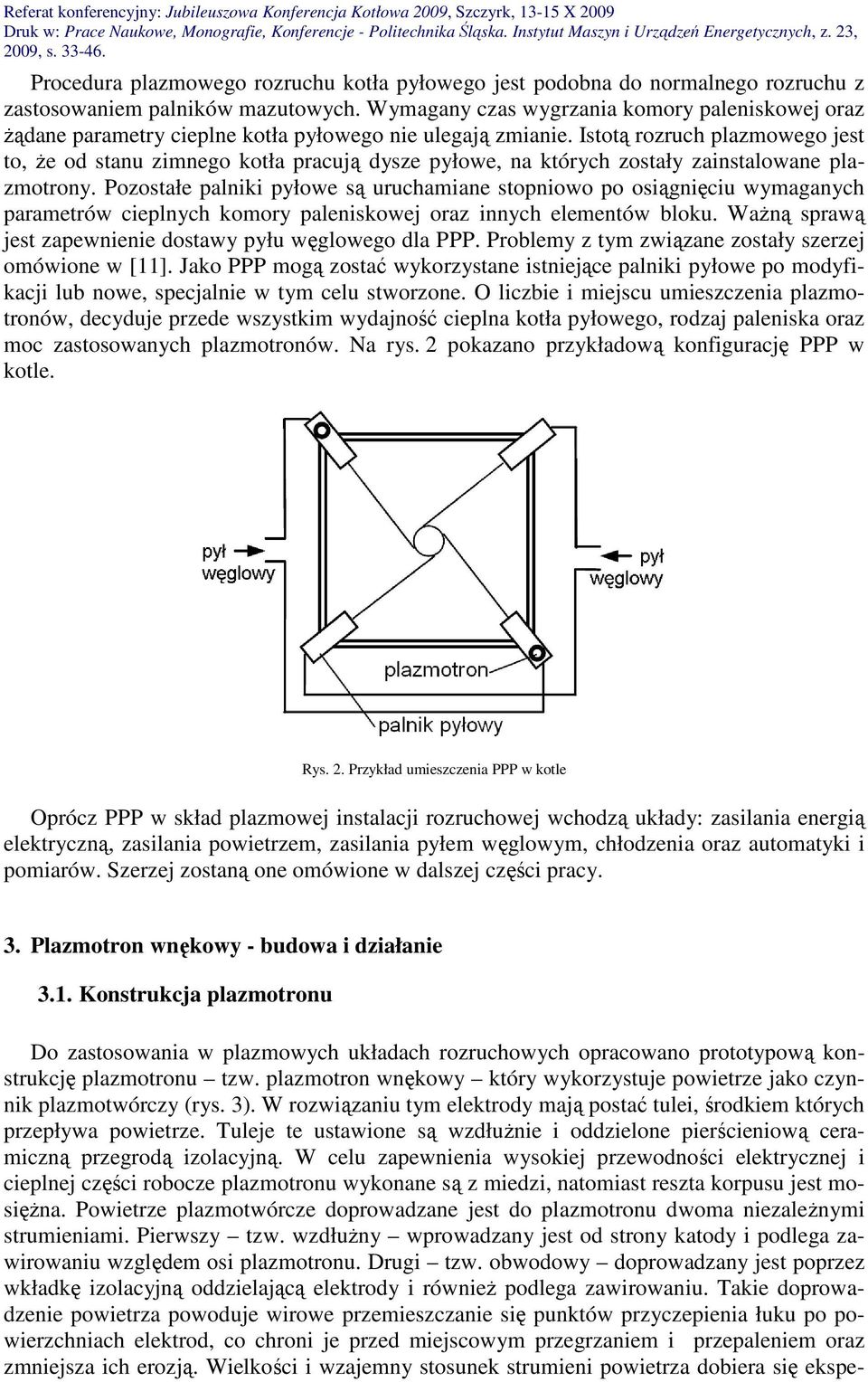

3 Procedura plazmowego rozruchu kotła pyłowego jest podobna do normalnego rozruchu z zastosowaniem palników mazutowych. Wymagany czas wygrzania komory paleniskowej oraz żądane parametry cieplne kotła pyłowego nie ulegają zmianie. Istotą rozruch plazmowego jest to, że od stanu zimnego kotła pracują dysze pyłowe, na których zostały zainstalowane plazmotrony. Pozostałe palniki pyłowe są uruchamiane stopniowo po osiągnięciu wymaganych parametrów cieplnych komory paleniskowej oraz innych elementów bloku. Ważną sprawą jest zapewnienie dostawy pyłu węglowego dla PPP. Problemy z tym związane zostały szerzej omówione w [11]. Jako PPP mogą zostać wykorzystane istniejące palniki pyłowe po modyfikacji lub nowe, specjalnie w tym celu stworzone. O liczbie i miejscu umieszczenia plazmotronów, decyduje przede wszystkim wydajność cieplna kotła pyłowego, rodzaj paleniska oraz moc zastosowanych plazmotronów. Na rys. 2 pokazano przykładową konfigurację PPP w kotle. Rys. 2. Przykład umieszczenia PPP w kotle Oprócz PPP w skład plazmowej instalacji rozruchowej wchodzą układy: zasilania energią elektryczną, zasilania powietrzem, zasilania pyłem węglowym, chłodzenia oraz automatyki i pomiarów. Szerzej zostaną one omówione w dalszej części pracy. 3. Plazmotron wnękowy - budowa i działanie 3.1. Konstrukcja plazmotronu Do zastosowania w plazmowych układach rozruchowych opracowano prototypową konstrukcję plazmotronu tzw. plazmotron wnękowy który wykorzystuje powietrze jako czynnik plazmotwórczy (rys. 3). W rozwiązaniu tym elektrody mają postać tulei, środkiem których przepływa powietrze. Tuleje te ustawione są wzdłużnie i oddzielone pierścieniową ceramiczną przegrodą izolacyjną. W celu zapewnienia wysokiej przewodności elektrycznej i cieplnej części robocze plazmotronu wykonane są z miedzi, natomiast reszta korpusu jest mosiężna. Powietrze plazmotwórcze doprowadzane jest do plazmotronu dwoma niezależnymi strumieniami. Pierwszy tzw. wzdłużny wprowadzany jest od strony katody i podlega zawirowaniu względem osi plazmotronu. Drugi tzw. obwodowy doprowadzany jest poprzez wkładkę izolacyjną oddzielającą elektrody i również podlega zawirowaniu. Takie doprowadzenie powietrza powoduje wirowe przemieszczanie się punktów przyczepienia łuku po powierzchniach elektrod, co chroni je przed miejscowym przegrzaniem i przepaleniem oraz zmniejsza ich erozją. Wielkości i wzajemny stosunek strumieni powietrza dobiera się ekspe-

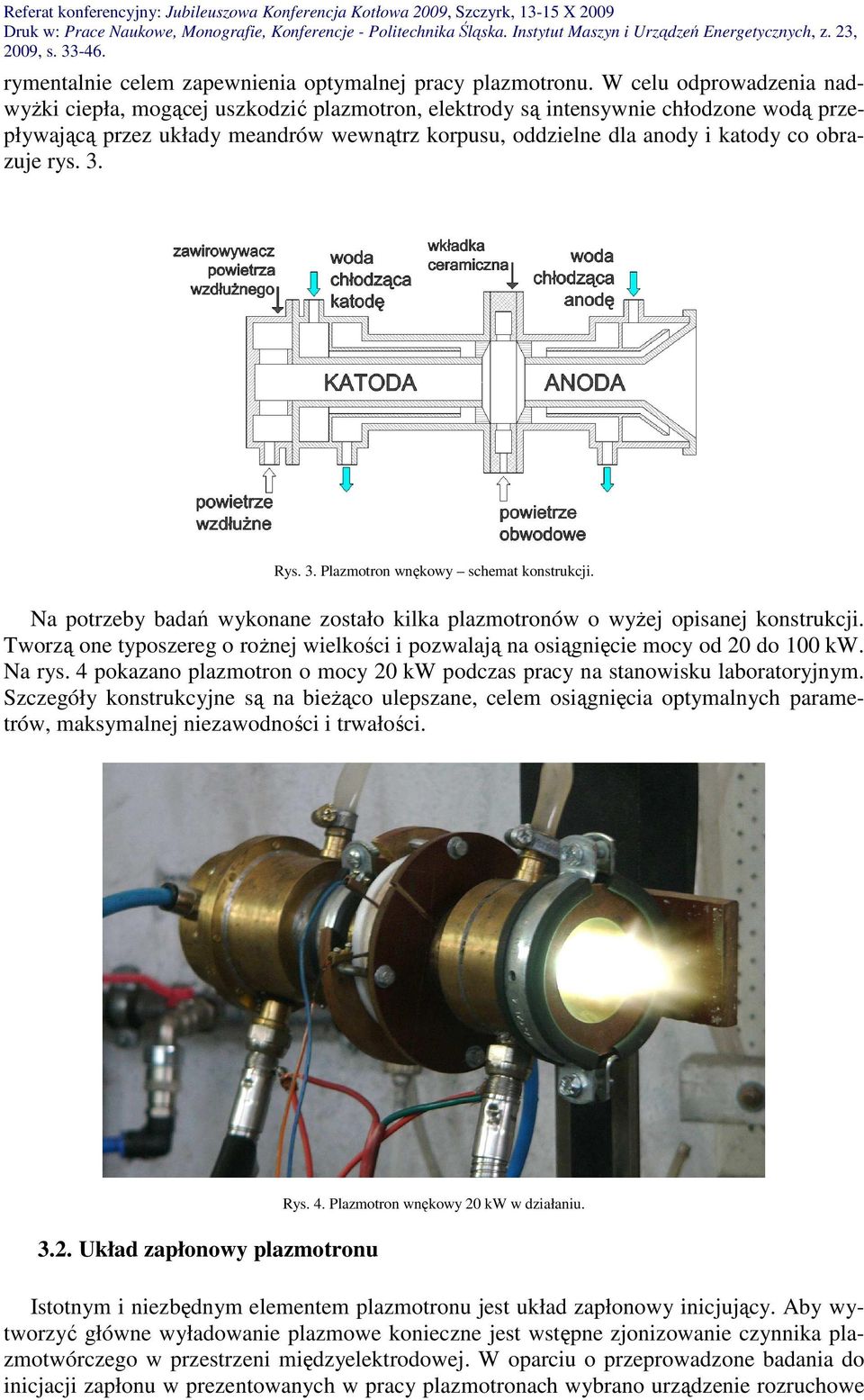

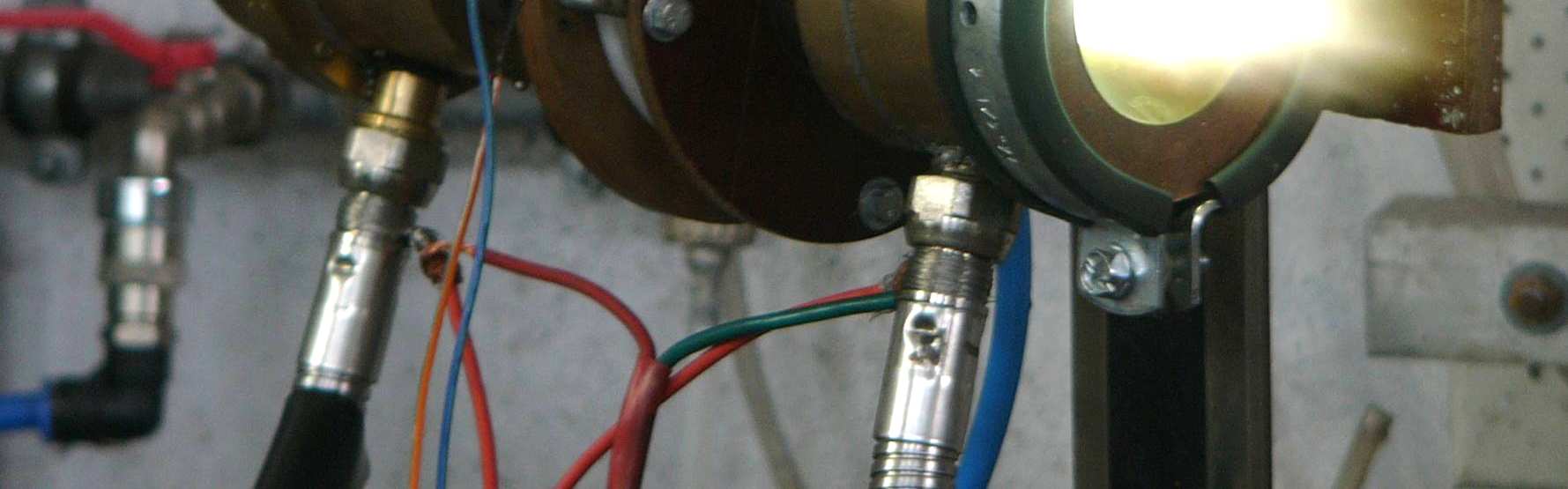

4 rymentalnie celem zapewnienia optymalnej pracy plazmotronu. W celu odprowadzenia nadwyżki ciepła, mogącej uszkodzić plazmotron, elektrody są intensywnie chłodzone wodą przepływającą przez układy meandrów wewnątrz korpusu, oddzielne dla anody i katody co obrazuje rys. 3. Rys. 3. Plazmotron wnękowy schemat konstrukcji. Na potrzeby badań wykonane zostało kilka plazmotronów o wyżej opisanej konstrukcji. Tworzą one typoszereg o rożnej wielkości i pozwalają na osiągnięcie mocy od 20 do 100 kw. Na rys. 4 pokazano plazmotron o mocy 20 kw podczas pracy na stanowisku laboratoryjnym. Szczegóły konstrukcyjne są na bieżąco ulepszane, celem osiągnięcia optymalnych parametrów, maksymalnej niezawodności i trwałości Układ zapłonowy plazmotronu Rys. 4. Plazmotron wnękowy 20 kw w działaniu. Istotnym i niezbędnym elementem plazmotronu jest układ zapłonowy inicjujący. Aby wytworzyć główne wyładowanie plazmowe konieczne jest wstępne zjonizowanie czynnika plazmotwórczego w przestrzeni międzyelektrodowej. W oparciu o przeprowadzone badania do inicjacji zapłonu w prezentowanych w pracy plazmotronach wybrano urządzenie rozruchowe

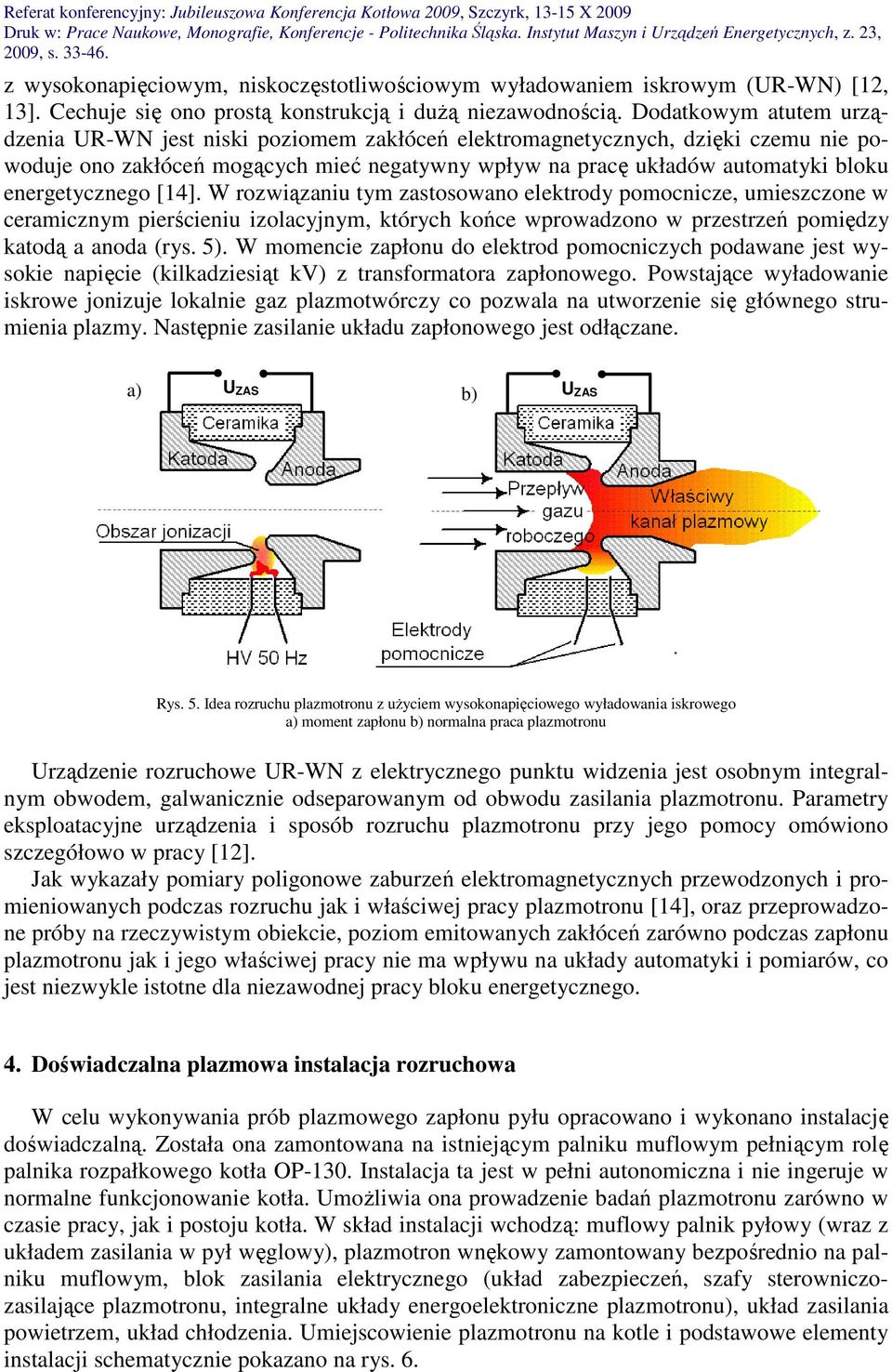

5 z wysokonapięciowym, niskoczęstotliwościowym wyładowaniem iskrowym (UR-WN) [12, 13]. Cechuje się ono prostą konstrukcją i dużą niezawodnością. Dodatkowym atutem urządzenia UR-WN jest niski poziomem zakłóceń elektromagnetycznych, dzięki czemu nie powoduje ono zakłóceń mogących mieć negatywny wpływ na pracę układów automatyki bloku energetycznego [14]. W rozwiązaniu tym zastosowano elektrody pomocnicze, umieszczone w ceramicznym pierścieniu izolacyjnym, których końce wprowadzono w przestrzeń pomiędzy katodą a anoda (rys. 5). W momencie zapłonu do elektrod pomocniczych podawane jest wysokie napięcie (kilkadziesiąt kv) z transformatora zapłonowego. Powstające wyładowanie iskrowe jonizuje lokalnie gaz plazmotwórczy co pozwala na utworzenie się głównego strumienia plazmy. Następnie zasilanie układu zapłonowego jest odłączane. U ZAS a) b) U ZAS Rys. 5. Idea rozruchu plazmotronu z użyciem wysokonapięciowego wyładowania iskrowego a) moment zapłonu b) normalna praca plazmotronu Urządzenie rozruchowe UR-WN z elektrycznego punktu widzenia jest osobnym integralnym obwodem, galwanicznie odseparowanym od obwodu zasilania plazmotronu. Parametry eksploatacyjne urządzenia i sposób rozruchu plazmotronu przy jego pomocy omówiono szczegółowo w pracy [12]. Jak wykazały pomiary poligonowe zaburzeń elektromagnetycznych przewodzonych i promieniowanych podczas rozruchu jak i właściwej pracy plazmotronu [14], oraz przeprowadzone próby na rzeczywistym obiekcie, poziom emitowanych zakłóceń zarówno podczas zapłonu plazmotronu jak i jego właściwej pracy nie ma wpływu na układy automatyki i pomiarów, co jest niezwykle istotne dla niezawodnej pracy bloku energetycznego. 4. Doświadczalna plazmowa instalacja rozruchowa W celu wykonywania prób plazmowego zapłonu pyłu opracowano i wykonano instalację doświadczalną. Została ona zamontowana na istniejącym palniku muflowym pełniącym rolę palnika rozpałkowego kotła OP-130. Instalacja ta jest w pełni autonomiczna i nie ingeruje w normalne funkcjonowanie kotła. Umożliwia ona prowadzenie badań plazmotronu zarówno w czasie pracy, jak i postoju kotła. W skład instalacji wchodzą: muflowy palnik pyłowy (wraz z układem zasilania w pył węglowy), plazmotron wnękowy zamontowany bezpośrednio na palniku muflowym, blok zasilania elektrycznego (układ zabezpieczeń, szafy sterowniczozasilające plazmotronu, integralne układy energoelektroniczne plazmotronu), układ zasilania powietrzem, układ chłodzenia. Umiejscowienie plazmotronu na kotle i podstawowe elementy instalacji schematycznie pokazano na rys. 6.

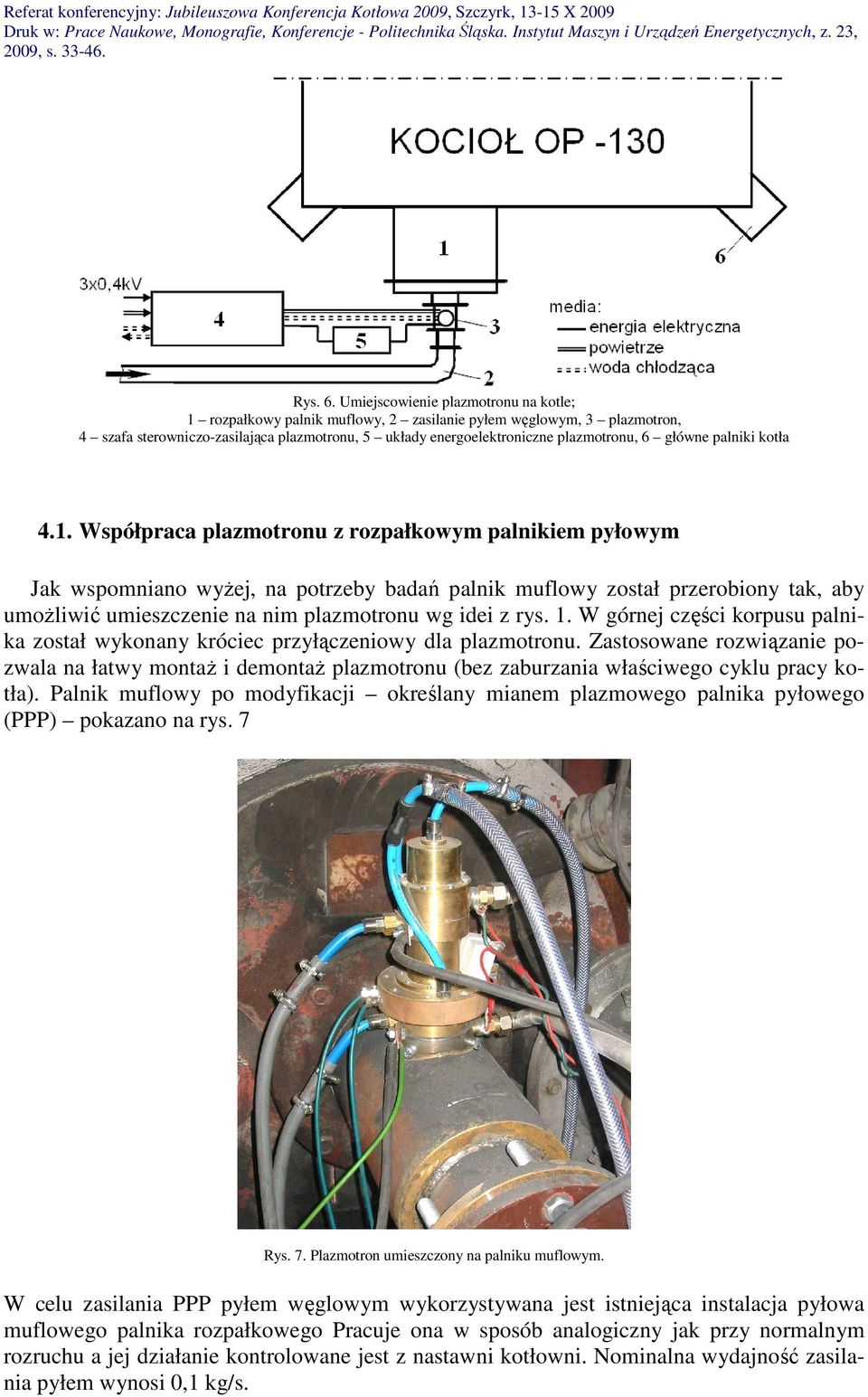

6 Rys. 6. Umiejscowienie plazmotronu na kotle; 1 rozpałkowy palnik muflowy, 2 zasilanie pyłem węglowym, 3 plazmotron, 4 szafa sterowniczo-zasilająca plazmotronu, 5 układy energoelektroniczne plazmotronu, 6 główne palniki kotła 4.1. Współpraca plazmotronu z rozpałkowym palnikiem pyłowym Jak wspomniano wyżej, na potrzeby badań palnik muflowy został przerobiony tak, aby umożliwić umieszczenie na nim plazmotronu wg idei z rys. 1. W górnej części korpusu palnika został wykonany króciec przyłączeniowy dla plazmotronu. Zastosowane rozwiązanie pozwala na łatwy montaż i demontaż plazmotronu (bez zaburzania właściwego cyklu pracy kotła). Palnik muflowy po modyfikacji określany mianem plazmowego palnika pyłowego (PPP) pokazano na rys. 7 Rys. 7. Plazmotron umieszczony na palniku muflowym. W celu zasilania PPP pyłem węglowym wykorzystywana jest istniejąca instalacja pyłowa muflowego palnika rozpałkowego Pracuje ona w sposób analogiczny jak przy normalnym rozruchu a jej działanie kontrolowane jest z nastawni kotłowni. Nominalna wydajność zasilania pyłem wynosi 0,1 kg/s.

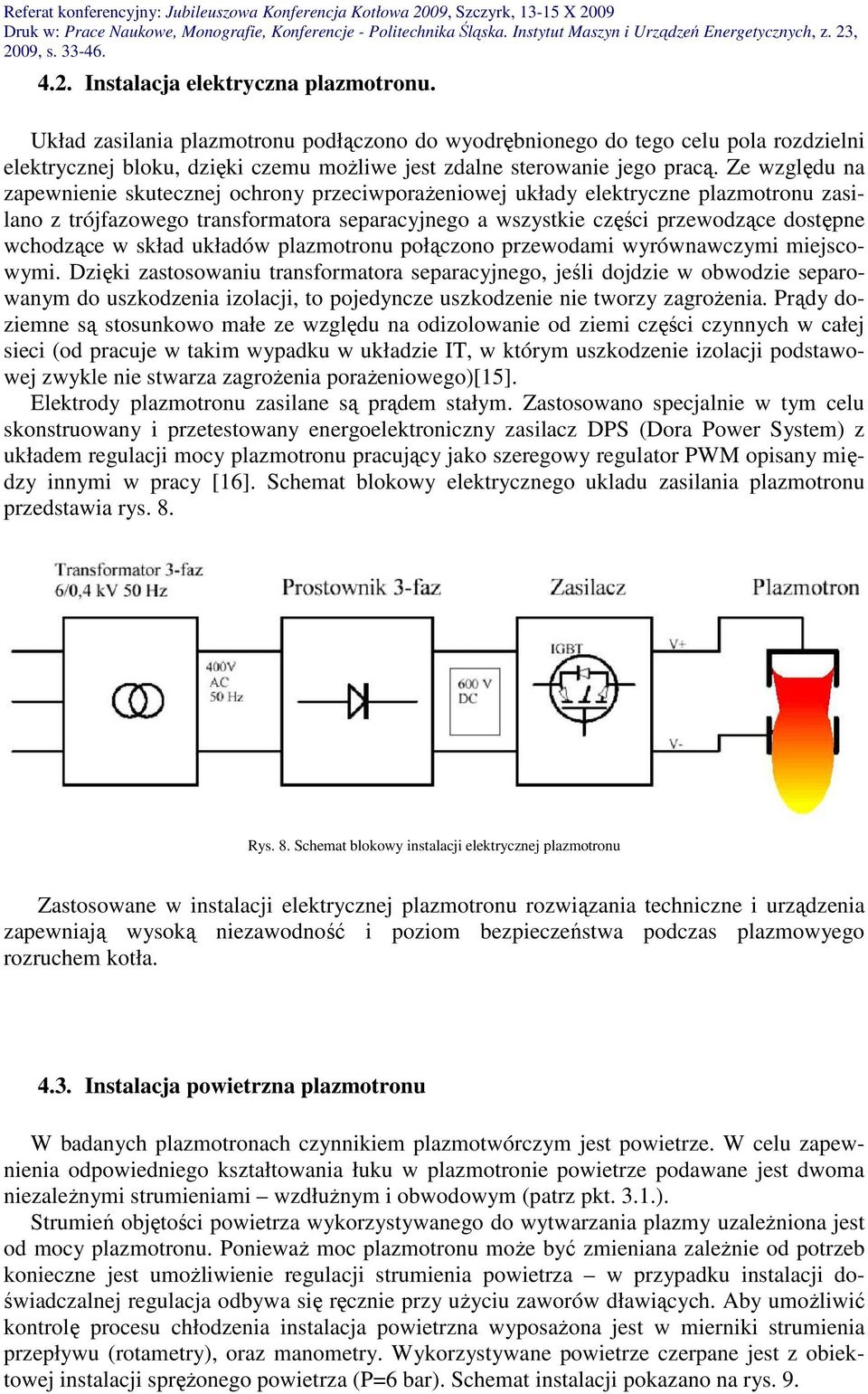

7 4.2. Instalacja elektryczna plazmotronu. Układ zasilania plazmotronu podłączono do wyodrębnionego do tego celu pola rozdzielni elektrycznej bloku, dzięki czemu możliwe jest zdalne sterowanie jego pracą. Ze względu na zapewnienie skutecznej ochrony przeciwporażeniowej układy elektryczne plazmotronu zasilano z trójfazowego transformatora separacyjnego a wszystkie części przewodzące dostępne wchodzące w skład układów plazmotronu połączono przewodami wyrównawczymi miejscowymi. Dzięki zastosowaniu transformatora separacyjnego, jeśli dojdzie w obwodzie separowanym do uszkodzenia izolacji, to pojedyncze uszkodzenie nie tworzy zagrożenia. Prądy doziemne są stosunkowo małe ze względu na odizolowanie od ziemi części czynnych w całej sieci (od pracuje w takim wypadku w układzie IT, w którym uszkodzenie izolacji podstawowej zwykle nie stwarza zagrożenia porażeniowego)[15]. Elektrody plazmotronu zasilane są prądem stałym. Zastosowano specjalnie w tym celu skonstruowany i przetestowany energoelektroniczny zasilacz DPS (Dora Power System) z układem regulacji mocy plazmotronu pracujący jako szeregowy regulator PWM opisany między innymi w pracy [16]. Schemat blokowy elektrycznego ukladu zasilania plazmotronu przedstawia rys. 8. Rys. 8. Schemat blokowy instalacji elektrycznej plazmotronu Zastosowane w instalacji elektrycznej plazmotronu rozwiązania techniczne i urządzenia zapewniają wysoką niezawodność i poziom bezpieczeństwa podczas plazmowyego rozruchem kotła Instalacja powietrzna plazmotronu W badanych plazmotronach czynnikiem plazmotwórczym jest powietrze. W celu zapewnienia odpowiedniego kształtowania łuku w plazmotronie powietrze podawane jest dwoma niezależnymi strumieniami wzdłużnym i obwodowym (patrz pkt. 3.1.). Strumień objętości powietrza wykorzystywanego do wytwarzania plazmy uzależniona jest od mocy plazmotronu. Ponieważ moc plazmotronu może być zmieniana zależnie od potrzeb konieczne jest umożliwienie regulacji strumienia powietrza w przypadku instalacji doświadczalnej regulacja odbywa się ręcznie przy użyciu zaworów dławiących. Aby umożliwić kontrolę procesu chłodzenia instalacja powietrzna wyposażona jest w mierniki strumienia przepływu (rotametry), oraz manometry. Wykorzystywane powietrze czerpane jest z obiektowej instalacji sprężonego powietrza (P=6 bar). Schemat instalacji pokazano na rys. 9.

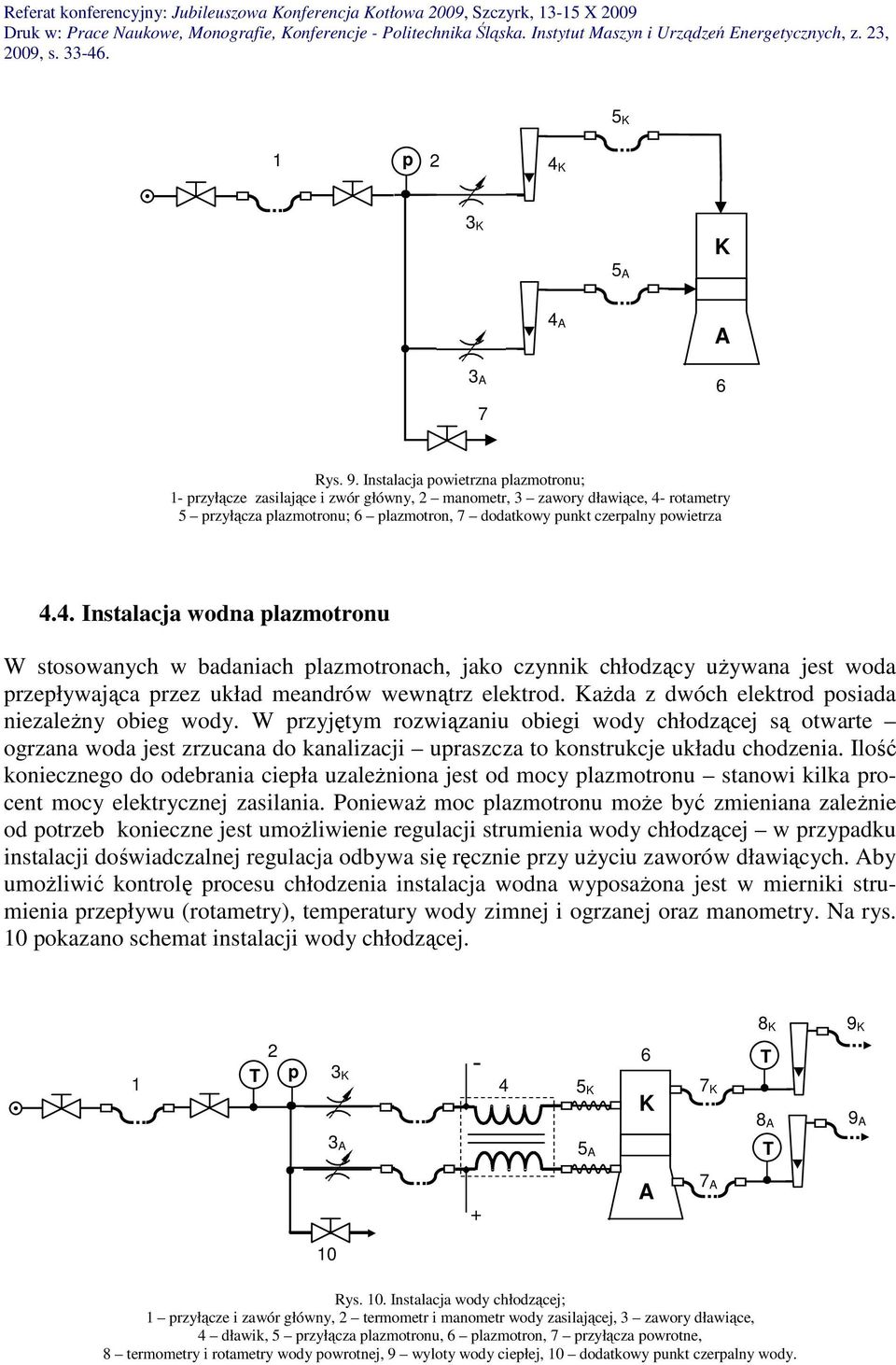

8 5 K 1 p 2 4 K 3 K 5 A K 4 A A 3 A 7 6 Rys. 9. Instalacja powietrzna plazmotronu; 1- przyłącze zasilające i zwór główny, 2 manometr, 3 zawory dławiące, 4- rotametry 5 przyłącza plazmotronu; 6 plazmotron, 7 dodatkowy punkt czerpalny powietrza 4.4. Instalacja wodna plazmotronu W stosowanych w badaniach plazmotronach, jako czynnik chłodzący używana jest woda przepływająca przez układ meandrów wewnątrz elektrod. Każda z dwóch elektrod posiada niezależny obieg wody. W przyjętym rozwiązaniu obiegi wody chłodzącej są otwarte ogrzana woda jest zrzucana do kanalizacji upraszcza to konstrukcje układu chodzenia. Ilość koniecznego do odebrania ciepła uzależniona jest od mocy plazmotronu stanowi kilka procent mocy elektrycznej zasilania. Ponieważ moc plazmotronu może być zmieniana zależnie od potrzeb konieczne jest umożliwienie regulacji strumienia wody chłodzącej w przypadku instalacji doświadczalnej regulacja odbywa się ręcznie przy użyciu zaworów dławiących. Aby umożliwić kontrolę procesu chłodzenia instalacja wodna wyposażona jest w mierniki strumienia przepływu (rotametry), temperatury wody zimnej i ogrzanej oraz manometry. Na rys. 10 pokazano schemat instalacji wody chłodzącej. 1 2 T 3 K p K 6 K 7 K 8 K T 8 A 9 K 9 A 3 A 5 A T + A 7 A 10 Rys. 10. Instalacja wody chłodzącej; 1 przyłącze i zawór główny, 2 termometr i manometr wody zasilającej, 3 zawory dławiące, 4 dławik, 5 przyłącza plazmotronu, 6 plazmotron, 7 przyłącza powrotne, 8 termometry i rotametry wody powrotnej, 9 wyloty wody ciepłej, 10 dodatkowy punkt czerpalny wody.

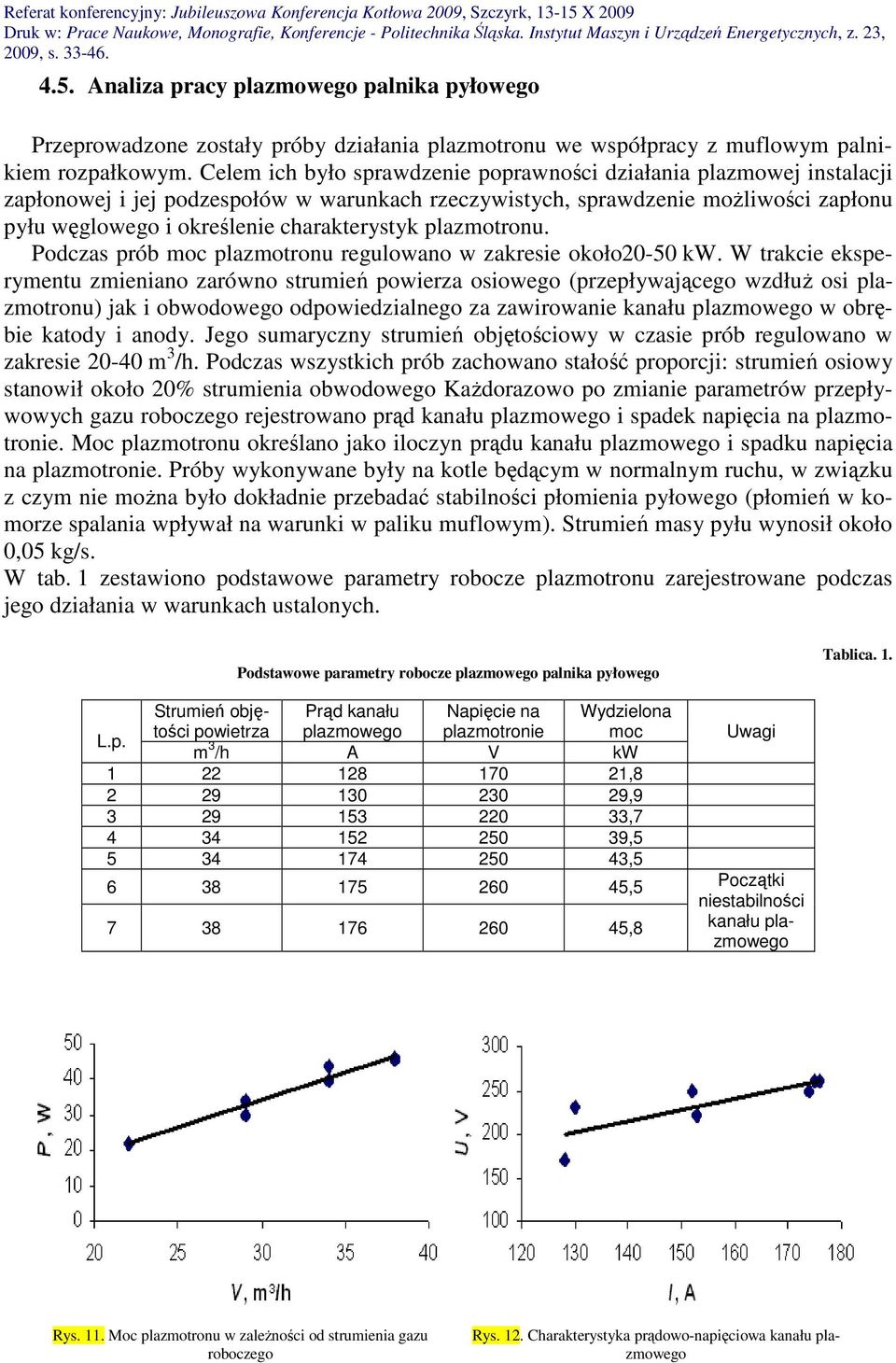

9 4.5. Analiza pracy plazmowego palnika pyłowego Przeprowadzone zostały próby działania plazmotronu we współpracy z muflowym palnikiem rozpałkowym. Celem ich było sprawdzenie poprawności działania plazmowej instalacji zapłonowej i jej podzespołów w warunkach rzeczywistych, sprawdzenie możliwości zapłonu pyłu węglowego i określenie charakterystyk plazmotronu. Podczas prób moc plazmotronu regulowano w zakresie około20-50 kw. W trakcie eksperymentu zmieniano zarówno strumień powierza osiowego (przepływającego wzdłuż osi plazmotronu) jak i obwodowego odpowiedzialnego za zawirowanie kanału plazmowego w obrębie katody i anody. Jego sumaryczny strumień objętościowy w czasie prób regulowano w zakresie m 3 /h. Podczas wszystkich prób zachowano stałość proporcji: strumień osiowy stanowił około 20% strumienia obwodowego Każdorazowo po zmianie parametrów przepływowych gazu roboczego rejestrowano prąd kanału plazmowego i spadek napięcia na plazmotronie. Moc plazmotronu określano jako iloczyn prądu kanału plazmowego i spadku napięcia na plazmotronie. Próby wykonywane były na kotle będącym w normalnym ruchu, w związku z czym nie można było dokładnie przebadać stabilności płomienia pyłowego (płomień w komorze spalania wpływał na warunki w paliku muflowym). Strumień masy pyłu wynosił około 0,05 kg/s. W tab. 1 zestawiono podstawowe parametry robocze plazmotronu zarejestrowane podczas jego działania w warunkach ustalonych. Podstawowe parametry robocze plazmowego palnika pyłowego Tablica. 1. Strumień objętości Prąd kanału Napięcie na Wydzielona L.p. powietrza plazmowego plazmotronie moc m 3 /h A V kw , , , , , , ,8 Uwagi Początki niestabilności kanału plazmowego Rys. 11. Moc plazmotronu w zależności od strumienia gazu roboczego Rys. 12. Charakterystyka prądowo-napięciowa kanału plazmowego

10 Na podstawie przeprowadzonych prób można stwierdzić że zwiększenie strumienia objętości powietrza przepływającego przez plazmotron można znacznie zwiększyć moc plazmy co pokazuje rys. 11. Zwiększenie mocy wydzielonej w plazmotronie związane jest najprawdopodobniej z jednoczesnym wydłużeniem kanału plazmowego (zwiększenia spadku napięcia na kanale plazmowym) i jego przekroju czynnego. Przemawia za tym tendencja liniowości charakterystyki prądowo-napięciowej kanału plazmowego co pokazano na rys. 12. Ograniczeniem dalszego wzrostu mocy jest niestabilność kanału plazmowego przy strumieniu powyżej 38 m3/h. Dalsze zwiększenie przepływu doprowadza do zerwania kanału plazmowego. Wnioskuje się, że W celu uzyskania większej mocy plazmy trzeba wykonać plazmotron o większych wymiarach geometrycznych (średnica i długość).zarejestrowane orientacyjne temperatura plazmy (mierzona płaszczową termoparą NiCr-Ni) tuż na wylocie z pyłowego palnika plazmowego wynosiła ok C. W odległości 5 cm od wylotu z plazmotronu wynosiła ok. 940 C. Próby wykazały także, że możliwy jest zapłon węglowej mieszanki pyłowo-powietrznej w muflowym palniku pyłowym przy pomocy plazmotronu o mocy max. 50 kw. Jednak w celu sprawdzenia stabilności płomienia płomienia pyłowego i dokładnego zaobserwowania zachodzących zjawisk konieczne jest wykonanie prób na kotle w czasie postoju. Po okresie próbnej pracy (w sumie ok. 2h) plazmotron rozmontowano celem sprawdzenia zużycia elektrod. Oględziny wykazały brak istotnych uszkodzeń typu erozja i przetopienie, widoczne były niewielki ślady oddziaływania plazmy. Elektrody pokryte zostały nalotem zawierającym m.in. krzem pochodzący z substancji mineralnej węgla zassanego w wyniku recyrkulacji do wnętrza plazmotronu (rys 13). Przewiduje się dokładniejszą obserwację tego zjawiska w czasie dalszych prób. Rys. 13. Anoda plazmotronu po próbach Wnioski z prób i dalsze działania Wyniki pierwszych próby wykazały poprawne działanie plazmotronu i jego właściwą współpracę z muflowym palnikiem pyłowym. Wszystkie elementy plazmowej instalacji rozruchowej działały prawidłowo i zgodnie z założeniami.

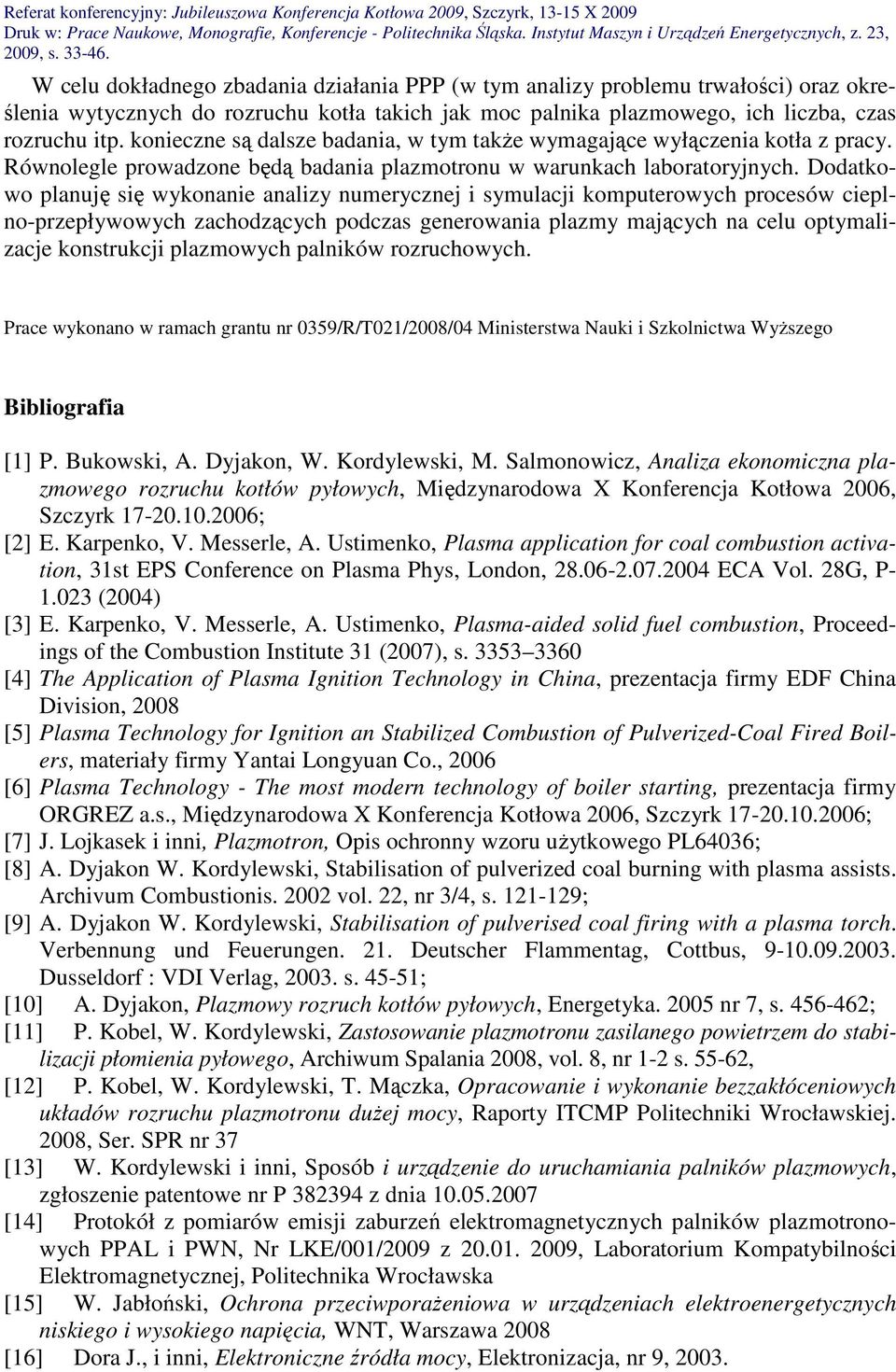

11 W celu dokładnego zbadania działania PPP (w tym analizy problemu trwałości) oraz określenia wytycznych do rozruchu kotła takich jak moc palnika plazmowego, ich liczba, czas rozruchu itp. konieczne są dalsze badania, w tym także wymagające wyłączenia kotła z pracy. Równolegle prowadzone będą badania plazmotronu w warunkach laboratoryjnych. Dodatkowo planuję się wykonanie analizy numerycznej i symulacji komputerowych procesów cieplno-przepływowych zachodzących podczas generowania plazmy mających na celu optymalizacje konstrukcji plazmowych palników rozruchowych. Prace wykonano w ramach grantu nr 0359/R/T021/2008/04 Ministerstwa Nauki i Szkolnictwa Wyższego Bibliografia [1] P. Bukowski, A. Dyjakon, W. Kordylewski, M. Salmonowicz, Analiza ekonomiczna plazmowego rozruchu kotłów pyłowych, Międzynarodowa X Konferencja Kotłowa 2006, Szczyrk ; [2] E. Karpenko, V. Messerle, A. Ustimenko, Plasma application for coal combustion activation, 31st EPS Conference on Plasma Phys, London, ECA Vol. 28G, P (2004) [3] E. Karpenko, V. Messerle, A. Ustimenko, Plasma-aided solid fuel combustion, Proceedings of the Combustion Institute 31 (2007), s [4] The Application of Plasma Ignition Technology in China, prezentacja firmy EDF China Division, 2008 [5] Plasma Technology for Ignition an Stabilized Combustion of Pulverized-Coal Fired Boilers, materiały firmy Yantai Longyuan Co., 2006 [6] Plasma Technology - The most modern technology of boiler starting, prezentacja firmy ORGREZ a.s., Międzynarodowa X Konferencja Kotłowa 2006, Szczyrk ; [7] J. Lojkasek i inni, Plazmotron, Opis ochronny wzoru użytkowego PL64036; [8] A. Dyjakon W. Kordylewski, Stabilisation of pulverized coal burning with plasma assists. Archivum Combustionis vol. 22, nr 3/4, s ; [9] A. Dyjakon W. Kordylewski, Stabilisation of pulverised coal firing with a plasma torch. Verbennung und Feuerungen. 21. Deutscher Flammentag, Cottbus, Dusseldorf : VDI Verlag, s ; [10] A. Dyjakon, Plazmowy rozruch kotłów pyłowych, Energetyka nr 7, s ; [11] P. Kobel, W. Kordylewski, Zastosowanie plazmotronu zasilanego powietrzem do stabilizacji płomienia pyłowego, Archiwum Spalania 2008, vol. 8, nr 1-2 s , [12] P. Kobel, W. Kordylewski, T. Mączka, Opracowanie i wykonanie bezzakłóceniowych układów rozruchu plazmotronu dużej mocy, Raporty ITCMP Politechniki Wrocławskiej. 2008, Ser. SPR nr 37 [13] W. Kordylewski i inni, Sposób i urządzenie do uruchamiania palników plazmowych, zgłoszenie patentowe nr P z dnia [14] Protokół z pomiarów emisji zaburzeń elektromagnetycznych palników plazmotronowych PPAL i PWN, Nr LKE/001/2009 z , Laboratorium Kompatybilności Elektromagnetycznej, Politechnika Wrocławska [15] W. Jabłoński, Ochrona przeciwporażeniowa w urządzeniach elektroenergetycznych niskiego i wysokiego napięcia, WNT, Warszawa 2008 [16] Dora J., i inni, Elektroniczne źródła mocy, Elektronizacja, nr 9, 2003.
