1 AERODYNAMIKA SPALANIA

2 ZNACZENIE AERODYNAMIKI SPALANIA Paliwo Komora spalania, palenisko Ciepło Praca Spaliny Powietrze Ciepło Praca Odpady paleniskowe Rektor przepływowy

3 CZYNNIKI Utleniacz: Paliwo: Spaliny: - powietrze (pierwotne, wtórne) - gaz (mieszanie), olej (rozpylanie), pył (transport) - mieszanie (recyrkulacja), przekazywanie ciepła, erozja i korozja

4 OBIEKTY AERODYNAMIKI SPALANIA Podstawowe: - palniki, - paleniska kotłowe, - komory spalania. Pomocnicze: - rurociągi, - młyny, - separatory.

5 ZADANIA PALENISKA I PALNIKA - dostarczenie do paleniska strumienia paliwa zapewniającego moc cieplną, - dostarczenie do paleniska strumienia powietrza zapewniającego wymagane λ, - mieszanie powietrza z paliwem zapewniające wymaganą formę płomienia - utrzymanie paliwa w palenisku dostatecznie długo dla zapewnienia wypalenia.

6 ROLA MIESZANIA W PROCESACH SPALANIA 1. Do spalania trzeba, Ŝeby paliwo było w kontakcie z tlenem (powietrzem). 2. Mieszanie jest procesem dzięki któremu paliwo uzyskuje kontakt z powietrzem. 3. W procesach spalania wyróŝnia się dwa sposoby mieszania: a. mieszanie laminarne, b. mieszanie turbulentne.

7 MIESZANIE A CHARAKTER PŁOMIENIA 1. ZaleŜnie od charakteru przepływu wyróŝnia się płomienie: laminarne turbulentne. 2. W płomieniach laminarnych mieszanie ma charakter molekularny. 3. W płomieniach turbulentnych mieszanie ma charakter turbulentny.

8 BLISKA AERODYNAMIKA SPALANIA Formowanie się pola przepływu bezpośrednio za palnikiem wpływa na: - formowanie się płomienia, - niedopał, - zanieczyszczenia, - przekazywanie ciepła.

9 STRUGI

10 STRUGA SWOBODNA W PRZESTRZENI dysza

11 STRUKTURA STRUGI PROSTEJ

12 PROFILE PRĘDKOŚCI STRUGI PROSTEJ Profil osiowy strugi Profil poprzeczny strugi

13 MIESZANIE SIĘ STRUG Wpływ gradientu profilu prędkości y 0 x

14 MIESZANIE SIĘ STRUG POPRZECZNYCH u 1 u 2 D c h Strumień penetrujący przepływ s widok z góry

15 STRUGI WSPÓŁOSIOWE y x

16 STRUGI ZAWIROWANE

17 STRUGI ZAWIROWANE W OBSZARZE NIEOGRANICZONYM

18 STRUKTURA STRUGI SILNIE ZAWIROWANEJ

19 STRUGA ZAWIROWANA W OBSZARZE OGRANICZONYM

20 LICZBA WIRU: S S = G φ /(0,5 G xd o ) G x - strumień pędu osiowego, G x = R uρu2πrdr + R 0 0 P2πrdr G φ - strumień pędu obwodowego G R = φ 0 ( wr) ρu2πrdr,

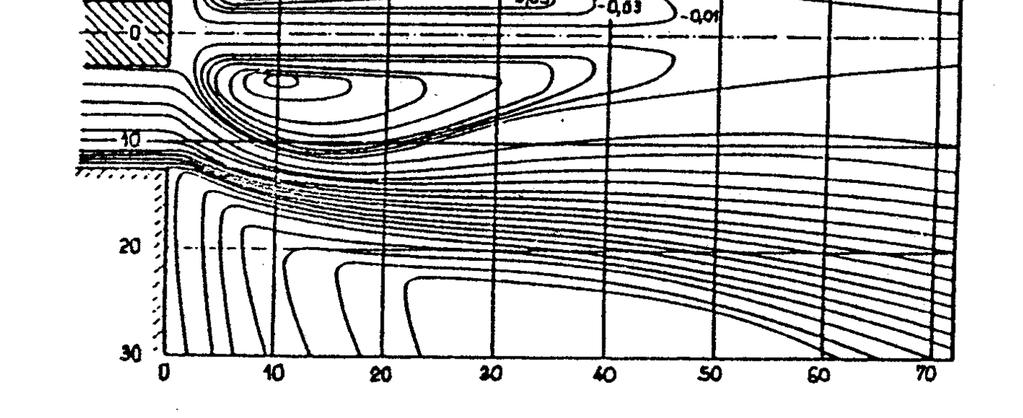

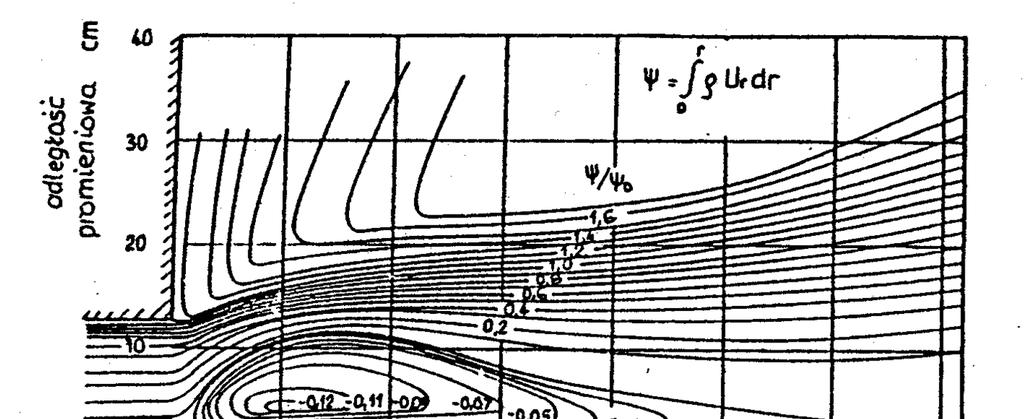

21 STREFA RECYRKULACJI w STRUGACH ZAWIROWANYCH

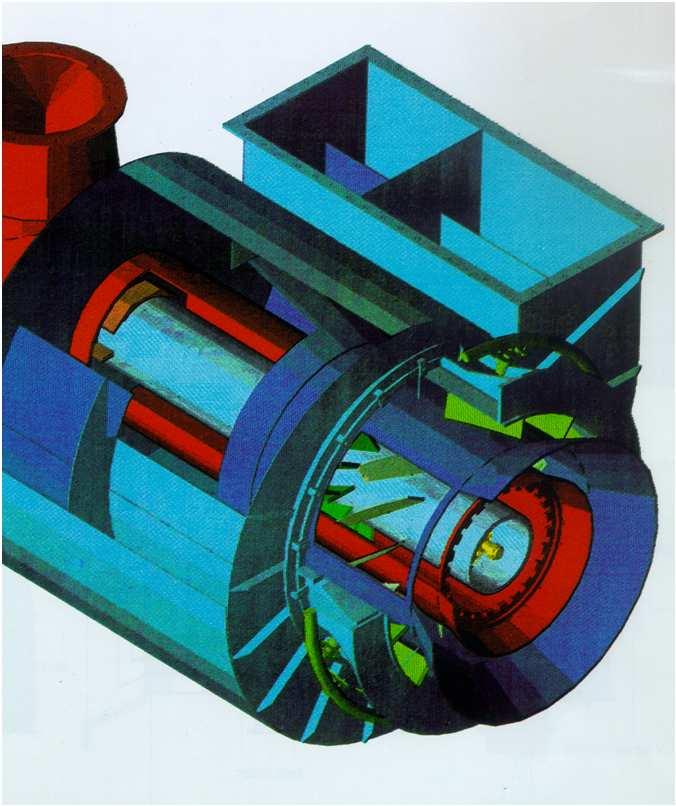

22 ZAWIROWYWACZ ŁOPATKOWY β 2R h 2R

23 TURBULENCJA

24 TURBULENCJA - DEFINICJA u = u śr + u, T = T śr + T

25 GENERACJA TURBULENCJI Warstwa przyścienna Ślad aerodynamiczny Struga swobodna

26 LAMINARNE I TURBULENTNE MIESZANIE

27 STRUKTURA TURBULENTNEGO PŁOMIENIA Stosunek u kw/sl Re < Re = 1 Reaktor doskonałego wymieszania Da < 1 Da = 1 Strefa spalania rozproszonego Płomyki pofałdowane Płomyki pomarszczone Stosunek l/l F Da > 1 Ka > 1 Ka = 1 Ka < 1 Strefa płomyków

28 POWIERZCHNIOWY MECHANIZM SPALANIA TURBULENTNEGO S T S L S T = A L S L A T A T A L

29 WYSPOWY MECHANIZM SPALANIA TURBULENTNEGO u o c = 0 c = 1

30 MECHANIZM TURBULENTNEGO SPALANIA Model spalania mikroobjętościowego

31 PRZEJŚCIE OD PŁOMIENIA LAMINARNEGO DO TURBULENTNEGO Zmiany wysokości i struktury płomienia gazowego ze wzrostem prędkości wypływu

32 Przejście od płomienia laminarnego do turbulentnego krytyczna liczba Re Re kr wodór: 2000 gaz miejski: tlenek węgla: 5000 wodór + powietrze pierwotne: gaz miejski + powietrze pierwotne propan, acetylen: metan: 3000

33 STABILIZACJA PŁOMIENI

34 POŁOśENIE PŁOMIENIA Front płomienia Kierunek przepływu mieszanki palnej S u α U Kierunek propagacji płomienia S u = U cos(α)

35 WARUNEK STABILNOŚCI PŁOMIENIA Co najmniej w jednym punkcie składowa prędkości przepływu na normalną do czoła płomienia jest równa prędkości płomienia.

36 SPOSOBY STABILIZACJI PŁOMIENI w warstwie granicznej płomieniem pilotującym recyrkulacją spalin

37 STABILIZACJA PŁOMIENI GORĄCYMI SPALINAMI Stabilizacja gorącymi spalinami: - pilotujący płomień, - recyrkulacja spalin. Recyrkulacja: - zewnętrzna, - wewnętrzna.

38 Stabilizacja płomieni recyrkulacja zewnętrzna Recyrkulacja zewnętrzna wywołana działaniem strugi

39 STABILIZACJA PŁOMIENI RECYRKULACJA WEWNĘTRZNA Wywołana: - umieszczeniem w przepływie ciał nieopływowych, - silnym zawirowaniem przepływu.

40 STABILIZACJA PŁOMIENI SPOSOBY GENERACJI RECYRKULACJI Przykłady generatorów przepływów recyrkulacyjnych

41 DZIAŁANIE STATECZNIKA PŁOMIENIA Zasada stabilizacji płomienia statecznikiem

42 STABILIZACJA PŁOMIENIA GAZOWEGO NA STOśKU
