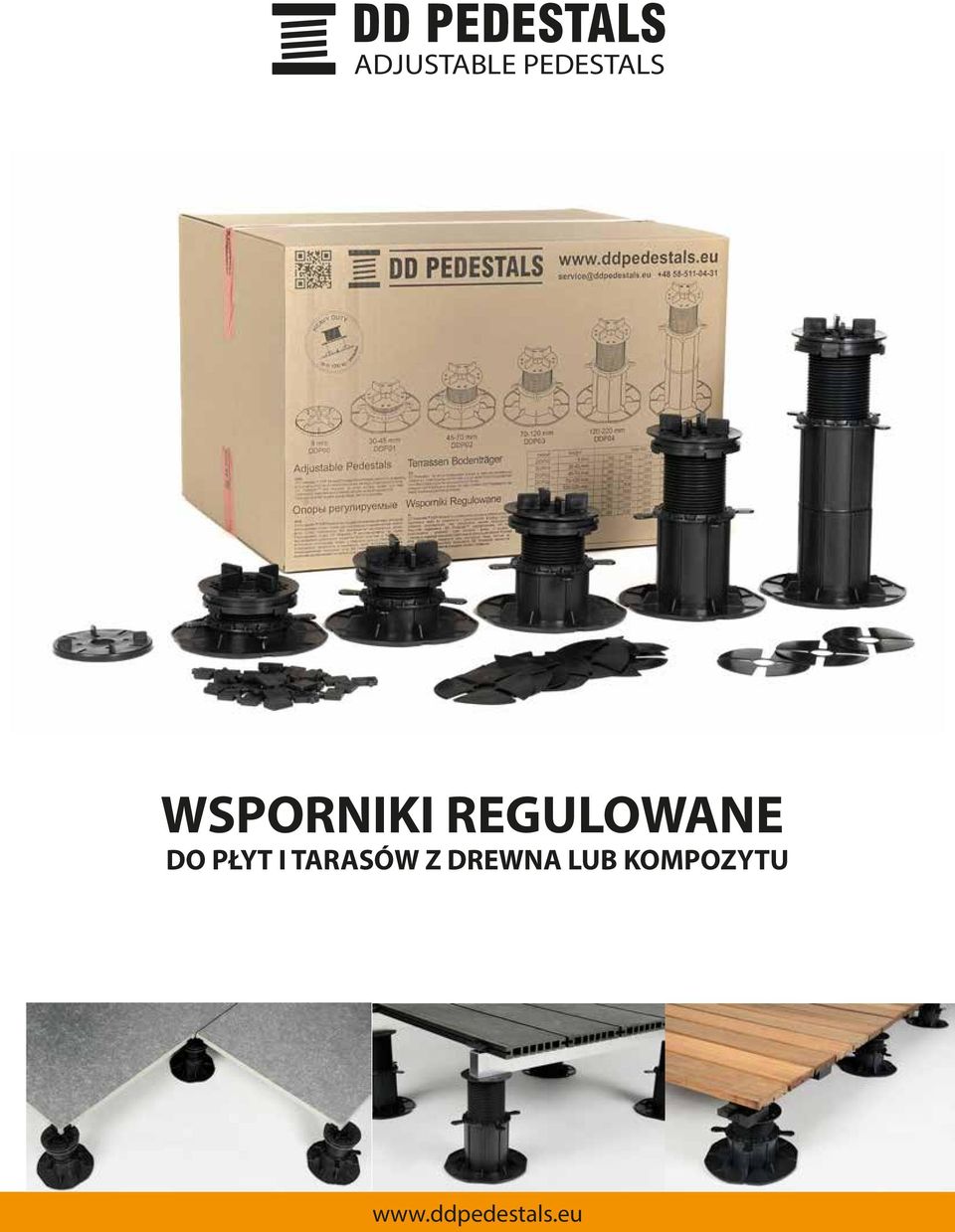

WSPORNIKI REGULOWANE DO PŁYT I TARASÓW Z DREWNA LUB KOMPOZYTU

Transkrypt

1 ADJUSTABLE PEDESTALS WSPORNIKI REGULOWANE DO PŁYT I TARASÓW Z DREWNA LUB KOMPOZYTU

2 INNOWACYJNY MONTAŻ WENTYLOWANYCH TARASÓW TARASY TRADYCYJNE Izolacja przeciwwodna to NAJWIĘKSZY PROBLEM we współczesnym budownictwie i jest przyczyną około 80% USZKODZEŃ BUDYNKU spowodowanych usterkamiizolacji. nieestytyczne wykwity na powierzchni posadzki WENTYLOWANE TARASY NA WSPORNIKACH REGULOWANYCH Minimalna ilość narzędzi i materiałów. Woda nie zalega na powierzchni. Wentylowane tarasy są lekkie dla konstrukcji. Woda swobodnie spływa do odplywów. Prosta konserwacja podłoża i brak uszkodzeń izolacji. Regulowanie wysokości i poziomu posadzki. pękająca fuga od mrozów stała wilgoć i zacieki Duża ilość narzędzi i materiałów niezbędnych do wykonania. Zbieranie się wody przyczynia się do osłabienia posadzki i skutkuje obluzowaniem się płytek Rozwiązanie tradycyjne zakrywa uszkodzenia izolacji które prowadzą do poważnych uszkodzeń konstrukcji. Nieustanna wilgoć powoduje nieatrakcyjny wygląd i postepujące niszczenie powierzchni. Ewentualna naprawa izolacji powoduje jeszcze większe szkody. Brak swobodnego dostępu do izolacji Produkt ekologiczny Odporność na niskie i wysokie temperatury Odporność na promieniowanie UV Możliwość dostosowania do każdej powierzchni Wsporniki regulowane do wentylowanych posadzek zewnętrznych ułatwiają stworzenie tarasu łatwego i prostego w utrzymaniu bez uszkadzenia izolacji. fontanny miejskie tarasy przy basenie podesty stalowe tarasy na dachu 01

3 ZALETY STOSOWANIA ZALETY WSPORNIKÓW POSADZEK REGULOWANYCH PODNIESIONYCH SZYBKIE ODPROWADZENIE WODY Szczeliny pomiędzy płytami lub deskami umożliwiają wodzie swobodny i szybki odpływ z powierzchni posadzki. Woda nie zalega na powierzchni. DODATKOWA IZOLACJA TERMICZNA System wsporników regulowanych zapewnia lepszą izolację termiczną. Pustka powietrzna pomiędzy posadzą a izolacją powoduje stałą cyrkulację powietrza.przez co zwiększa żywotność właściwości izolacyjnych membrany. Izolacja nie jest narażona na działanie warunków zewnętrznych oraz promieniowanie UV. INSTALACJE POD TARASEM Podniesione posadzki na wspornikach regulowanych to rozwiązanie które umożliwia prowadzenie instalacji pod posadzką. Wszystkie rury, kable można swobnie położyć pod posadzką i mieć w każdej chwili do nich dostęp. NIŻSZY CIĘŻAR Posadzka nie wymaga wykonanie wielu ciężki klejonych warstw. Posadzki podniesione na wspornikach regulowanych charakteryzują się lekką konstrukcją co korzystnie wpływa na koszty realizacji. RÓWNA POWIERZCHNIA Używając regulowane wsporniki tarasowe wyrównywanie poziomu posadzki jest niezwykle proste. Konstrukcja jest stabilna i idealnie równa. System wsporników umożliwia swobodny dostęp do rewizji posadzki w każdym momencie. 02

4 SYSTEM WSPORNIKÓW TARASOWYCH DD PEDESTALS DDP SERIES System który pozwala na szybki, bezpieczny i bezproblemowy montaż. DDP00 8 mm DDP mm DDP mm DDP mm DDP mm DS Demontowalne motylki dystansowe Głowica samopoziomujaca do max. 7% nachylenia Szeroki talerz z licznymi otworami pod motylki dystansowe System wsporników regulowanych to najnowocześniejsze rozwiązanie w zakresie układania tarasów zewnętrznych. Technologia opiera się na zastosowaniu systemowych podpór o regulowanym zakresie wysokości dzięki którym, szybko i dokładnie ułoży się każdy rodzaj tarasu. Wsporniki regulowane likwidują problem zalegającej wilgoci, problemów z odpływem wody. Wentylowane tarasy posiadają możliwość przeprowadzenia kontroli stanu izolacji przeciwwodnej. Pierścien do dokłanej regulacji wysokości wspornika Wsporniki tarasowe DD PEDESTALS są ekologiczne i wykonane są z materiału nadającego się do recyklingu. Szeroka podstawa dla pewnej stabilizacji Produkt jest odporny na wysokie i niskie temperatury. Budowa wspornika Badania wykonane przez Instytut Techniki Budowlanej ITB. Maksymalne obciążenie wynosi 1000 kg na wspornik. Współczynnik bezpieczeństwa wyności 50% siły niszczącej. 03

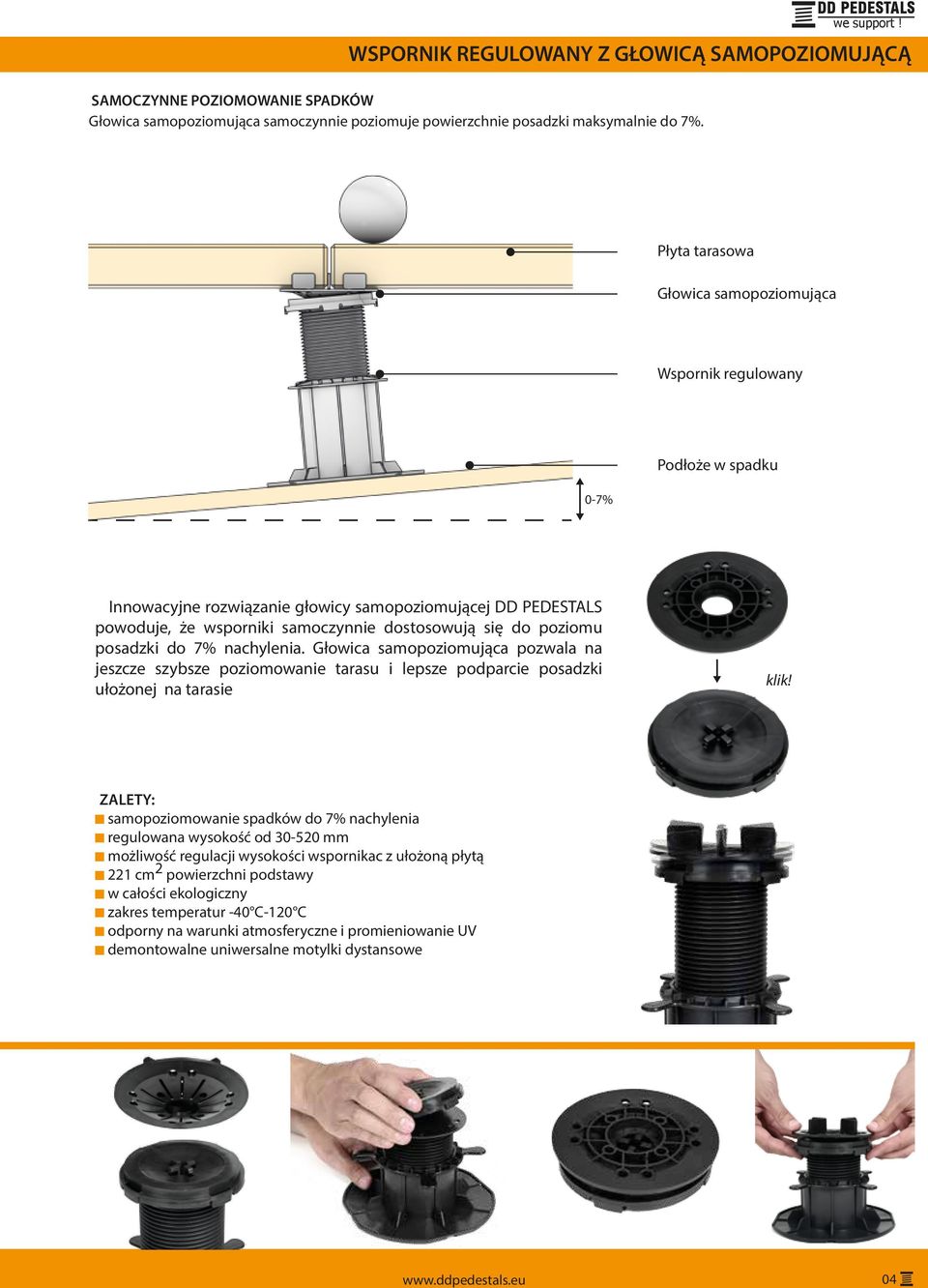

5 WSPORNIK REGULOWANY Z GŁOWICĄ SAMOPOZIOMUJĄCĄ SAMOCZYNNE POZIOMOWANIE SPADKÓW Głowica samopoziomująca samoczynnie poziomuje powierzchnie posadzki maksymalnie do 7%. Płyta tarasowa Głowica samopoziomująca Wspornik regulowany 0-7% Podłoże w spadku Innowacyjne rozwiązanie głowicy samopoziomującej DD PEDESTALS powoduje, że wsporniki samoczynnie dostosowują się do poziomu posadzki do 7% nachylenia. Głowica samopoziomująca pozwala na jeszcze szybsze poziomowanie tarasu i lepsze podparcie posadzki ułożonej na tarasie klik! ZALETY: - samopoziomowanie spadków do 7% nachylenia - regulowana wysokość od mm - możliwość regulacji wysokości wspornikac z ułożoną płytą cm 2 powierzchni podstawy - w całości ekologiczny - zakres temperatur -40 C-120 C - odporny na warunki atmosferyczne i promieniowanie UV - demontowalne uniwersalne motylki dystansowe 04

6 WSPORNIKI TARASOWE DD PEDESTALS DDP SERIES WSPORNIK REGULOWANY Z GLOWICA SAMOPOZIOMUJACA Głowica samopoziomująca samoczynnie poziomuje powierzchnie posadzki maksymalnie do 7%. 120 mm mm mm mm 120 mm 168 mm 168 mm 168 mm 168 mm DDP mm DDP mm DDP mm DDP mm DS UMIEJSCOWIENIE WSPORNIKÓW Ustawienie wsporników na przykładowym tarasie. USTAWIENIE MOTYLKÓW DYSTANSTOWYCH Kapelusz wspornika zapewnia uniwersalne dopasowanie motylków dystansowych pod każdy rodzaj posadzki. cztery narożniki wzdłuż ściany narożniki i środek płyty Gumowy podkład regulacyjny SH 1 mm pod legary tarasowe Rozstaw dla legarów[cm] 2,5 / 3,8 / 4,0 / 5,0 / 6,0 / 7,0 TULEJA DYSTANSOWA DS Tuleja dystansowa zwiększa zakres regulacji wysokości o dodatkowe. MOTYLKI DYSTANSOWE Szerokość fugi 5mm i 3 mm mm mm Ułożenie motylków na płyty tarasowe PODKŁADY GUMOWE SH 1 mm Podkłady gumowe służą wyrownywaniu nierównóści płyt oraz wygłuszają posadzkę. OBLICZANIE WYSOKOŚCI WSPORNIKÓW Poniżej przedstawiamy wzór na obliczanie wysokości wsporników na tarasie. Ułożenie motylków pod legary tarasowe A - B = H A-Projektowana wysokość tarasu. B- Grubość posadzki H- Wysokość wspornika. A B H Płyty tarasowe na wspornikach 05

7 WSPORNIK O STAŁEJ WYSOKOŚCI DDP00 do płyt tarasowych. Wspornik tarasowy DDP o stałej wysokości 8 mm DDP 00 służy do układania płyt w systemie tarasów wentylowanych. Wbudowana fuga na stałe wynosi 3 mm. Otwory do umieszczenia motylków fugowych pozwalają na zastosowanie fugi 5 mm. Średnica górnej powierzchni wynosi. Możliwość piętrowania wspornika DDP 00 do wys. 4x8mm = 32 mm. ZAPOTRZEBOWANIE NA WSPORNIKI Rozstaw pomiędzy Ilość szt/m2 wspornikami 60 x 60 cm 50 x 50 cm 40 x 40 cm 30 x 30 cm 2,78 szt. 4,00 szt. 6,25 szt. 11,11 szt. *w przypadku niestandardowego rozstawu skontaktuj się z naszym BOK. REGULOWANE WSPORNIKI TARASOWE DDP Series Nazwa wspornik tarasowy regulowany wspornik tarasowy regulowany wspornik tarasowy regulowany wspornik tarasowy regulowany wspornik tarasowy tuleja dystansowa glowica samopoziomujaca gumowy podklad Kod EAN Typ Wysokość KALKULATOR Oblicz ile potrzebujesz wsporników Skanuj kod QR DDP00 8 mm 300 szt szt. DDP mm 100 szt szt. DDP mm 70 szt szt. DDP mm 50 szt szt. DDP mm 50 szt szt. DS 100 szt szt. LE 16,5 mm 300 szt szt. SH 1 mm szt szt. wymiary kartona 60x50x40 cm wymiary palety 120x100x220 cm ( 20 kartonów ) 06

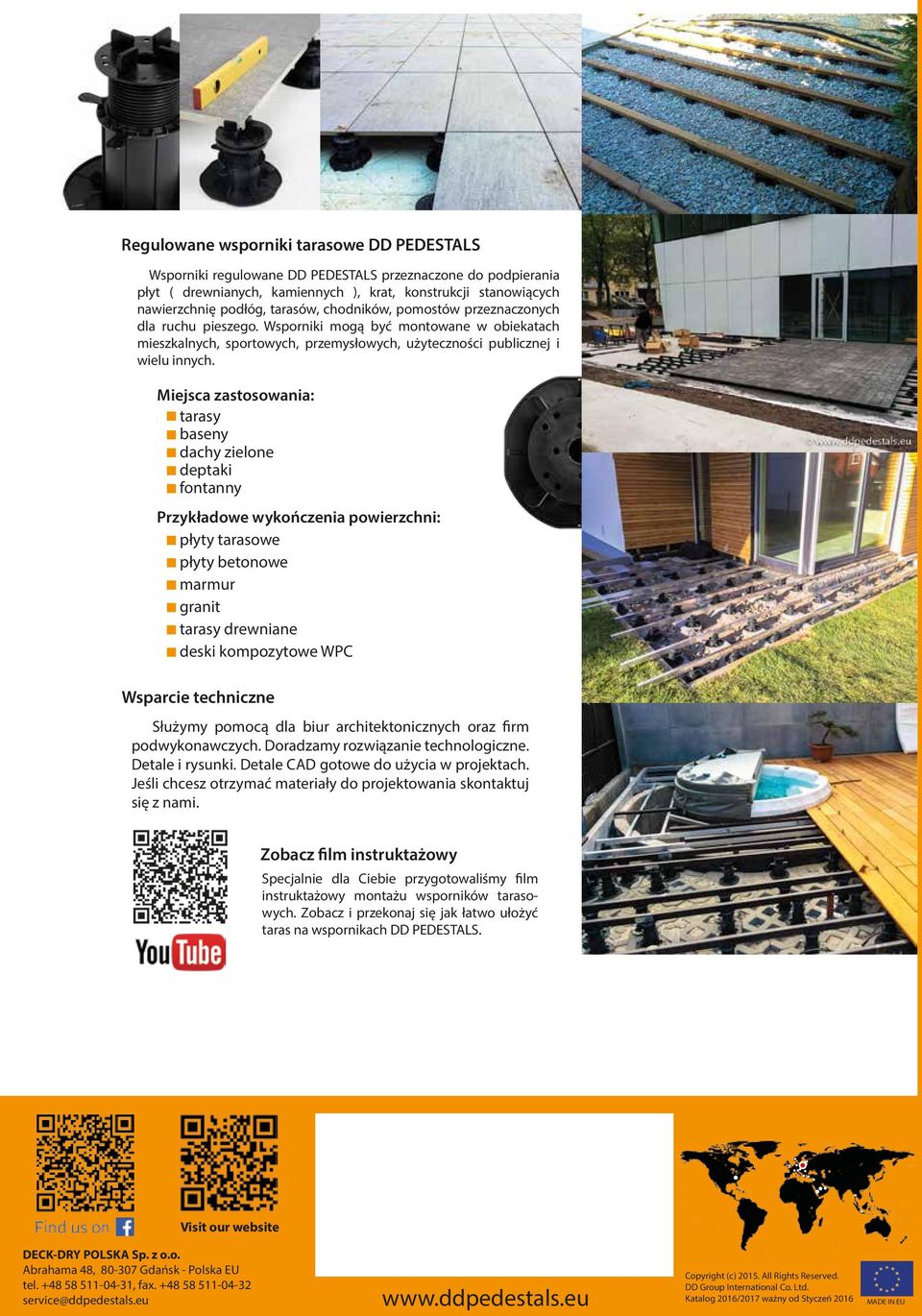

8 Regulowane wsporniki tarasowe DD PEDESTALS Wsporniki regulowane DD PEDESTALS przeznaczone do podpierania płyt ( drewnianych, kamiennych ), krat, konstrukcji stanowiących nawierzchnię podłóg, tarasów, chodników, pomostów przeznaczonych dla ruchu pieszego. Wsporniki mogą być montowane w obiekatach mieszkalnych, sportowych, przemysłowych, użyteczności publicznej i wielu innych. Miejsca zastosowania: - tarasy - baseny - dachy zielone - deptaki - fontanny Przykładowe wykończenia powierzchni: - płyty tarasowe - płyty betonowe - marmur - granit - tarasy drewniane - deski kompozytowe WPC Wsparcie techniczne Służymy pomocą dla biur architektonicznych oraz firm podwykonawczych. Doradzamy rozwiązanie technologiczne. Detale i rysunki. Detale CAD gotowe do użycia w projektach. Jeśli chcesz otrzymać materiały do projektowania skontaktuj się z nami. Zobacz film instruktażowy Specjalnie dla Ciebie przygotowaliśmy film instruktażowy montażu wsporników tarasowych. Zobacz i przekonaj się jak łatwo ułożyć taras na wspornikach DD PEDESTALS. Visit our website DECK-DRY POLSKA Sp. z o.o. Abrahama 48, Gdańsk - Polska EU tel , fax service@ddpedestals.eu Copyright (c) All Rights Reserved. DD Group International Co. Ltd. Katalog 2016/2017 ważny od Styczeń 2016 MADE IN EU
