1 POMOST IZOLACYJNO-WENTYLACYJNY

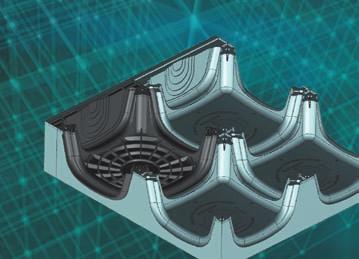

2 PARAMETRY TECHNICZNE: moduł o wymiarach zewnętrznych 50 x 50 cm, wysokość 21 cm, materiał - polipropylen h = 25 cm 50 cm 50 cm System modułowych pomostów KRAB firmy MAXPOL to nowoczesny i ekonomiczny sposób na wentylowaną podłogę. KRAB izoluje podłoże przed wilgocią podciągową i kapilarną, stanowi skuteczną barierę dla radioaktywnych związków a także świetnie izoluje termicznie. Dzięki prostocie i szybkości montażu jest idealnym systemem dla nowoczesnego budownictwa. 2

3 Wentylowane podłogi są skutecznym sposobem na wyeliminowanie wszelkiego rodzaju wilgoci oraz rozprzestrzeniania się szkodliwych gazów, takich jak np. radon. To inwestycja dla zdrowia i dobrego samopoczucia. Radon stanowi 40 50% dawki promieniowania, jaką otrzymuje mieszkaniec Polski od źródeł naturalnych. Radon może stanowić zagrożenie dla zdrowia człowieka, bowiem gromadzi się w budynkach mieszkalnych, zwłaszcza w piwnicach, przedostając się tam z gruntu w wyniku różnicy ciśnień (efekt kominowy). Dotyczy to zwłaszcza podłoża granitowego, zawierającego większe ilości uranu w swoim składzie niż np. skały osadowe. Aktualnie w Polsce obowiązuje limit stężenia radonu w nowych budynkach mieszkalnych wynoszący 200 Bq/m 3. /Wikipedia/ 3

4 Zastosowanie modułów pod powierzchnią podłogi tworzy pustkę techniczną, do której należy doprowadzić powietrze za pomocą kratek wentylacyjnych i rur, tworząc w ten sposób naturalną cyrkulację. Dzięki temu eliminowana jest wilgoć i szkodliwość potencjalnych gazów. S pecjalny kształt modułów systemu KRAB sprawia, że opór powietrza przepływającego pomiędzy elementami podpodłogowymi jest zminimalizowany. Pozwala to na swobodną cyrkulację powietrza przez co system działa najwydajniej.

5 ABY UZYSKAĆ NAJLEPSZĄ NATURALNĄ CYRKULACJĘ POWIETRZNĄ NALEŻY ZASTOSOWAĆ SIĘ DO KILKU ZASAD: otwory wlotowe powinny być umieszczone na północnej ścianie budynku, tuż nad powierzchnią ziemi, otwory wylotowe powinny być ulokowane na ścianie południowej w jak najwyższym punkcie, najlepiej na dachu (nagrzane rury wysysają powietrze spod podłogi), średnio co 5 m warto utworzyć ciągi wentylacyjne,o średnicy około 110 mm.

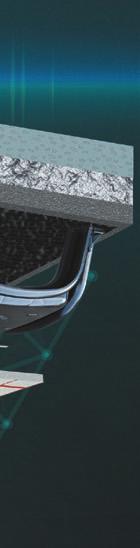

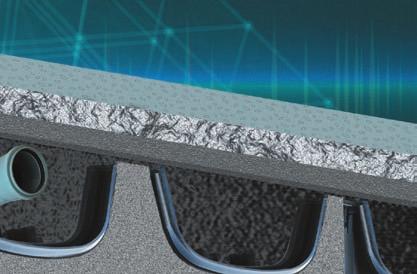

6 ZALETY STOSOWANIA SYSTEMU KRAB: łatwość montażu dzięki lekkim elementom o dopasowanym do siebie kształcie, znaczące zmniejszenie zużycia betonu i innych kruszyw, brak kontaktu betonu z podłożem, łatwość w dopasowaniu modułów do nieregularnych powierzchni, bezpośrednia izolacja podpodłogowa, doskonała paroizolacja, oddychające ściany zewnętrzne i fundamenty, efektywna wentylacja, zredukowanie czasu pracy o 80 % w porównaniu z tradycyjnymi metodami budowlanymi. PRZYKŁADOWE GRUBOŚCI WARSTW podłoga/płytki wylewka instalacji grzewczej instalacja ogrzewania podłogowego folia aluminiowa + styropian folia izolacyjna wylewka pomostów - beton B20 siatka zbrojeniowa Ø6 100 x 100 cm pomost izolacyjny KRAB hydroizolacja sucha posadzka - beton B10 warstwa suchego piasku grunt rodzimy 2 cm 6 cm 3 cm 25 cm 10 cm 20 cm 6

7 ZASTOSOWANIE: wentylowane podłogi w nowym i remontowanym budownictwie mieszkaniowym lub przemysłowym, wielkopowierzchniowe budynki jak np. obiekty sportowe lub lotniska, obiekty wymagające stałej kontroli wilgoci i temperatury jak chłodnie, szklarnie, suszarnie, piwnice, magazyny, 7

8 8 ZASTOSOWANIE: podziemne kanały dla różnego rodzaju instalacji, studzienki inspekcyjne, włazy, tarasy, podziemne zbiorniki na wodę, akumulacyjne, przeciwpożarowe, fundamenty przeciwpowodziowe o zwiększonej wysokości,

9 ZASTOSOWANIE: obszary przestrzeni publicznej: ulice, chodniki, ochrona zieleni miejskiej, wiszące ogrody wypełnione ziemią i keramzytem, 9

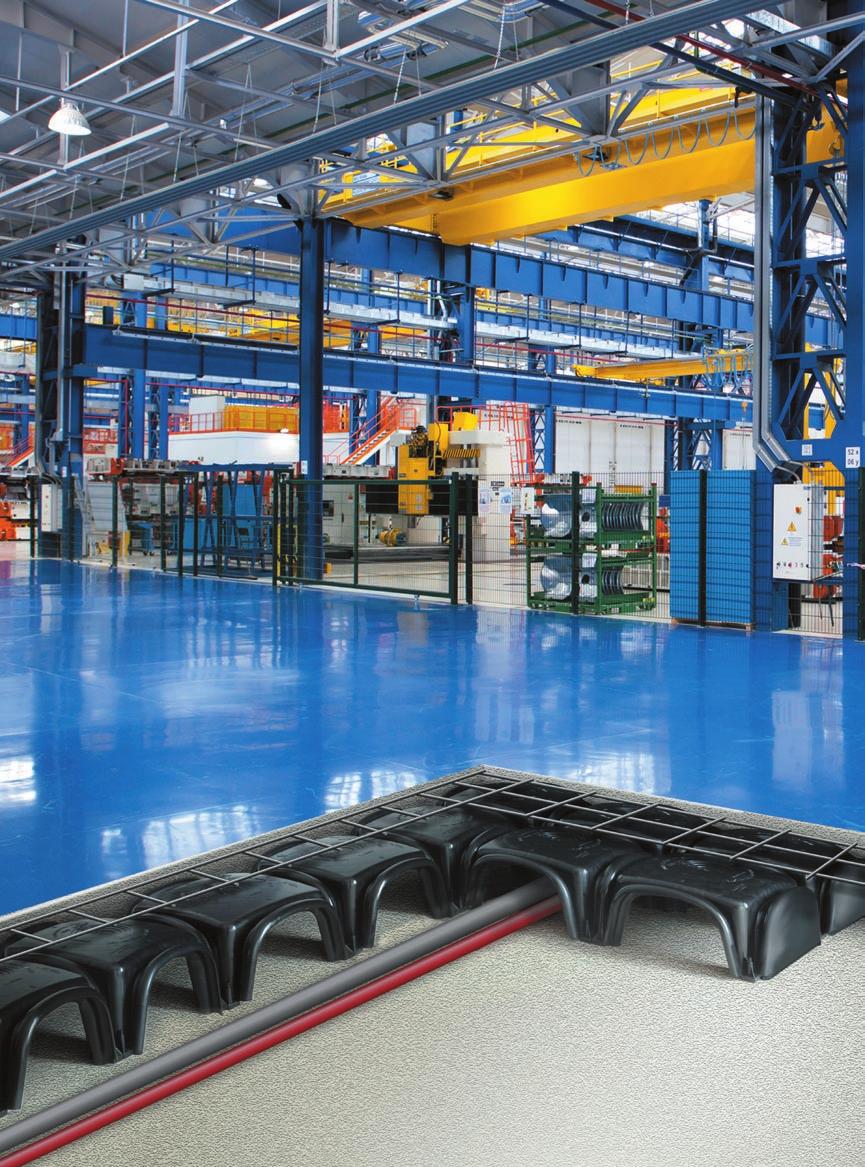

10 10 ZASTOSOWANIE: powierzchnie produkcyjne, powierzchnie handlowe, powierzchnie magazynowe, hale sportowe i widowiskowe, podwyższenia, rampy załadunkowe

11 ZASTOSOWANIE: garaże, stropy budynki gospodarcze, 11

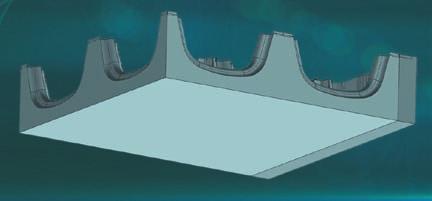

12 1 mb = 0,014 m 3 PARAMETRY TECHNICZNENE 25 cm 7,5 cm 1 m 2 = 0,073 m 3 ILOŚĆ BETONU NA 1 m 2 POWIERZCHNI 1 m 2 0,073 m 3 ILOŚĆ BETONU DO WYPEŁNIENIA 1mb SKRAJNEJ POWIERZCHNI /o szerokości 7,5 cm/: 1 mb 0,014 m 3 WYMAGANA NOŚNOŚĆ kg/m 2 mieszkania pow. handlowe garaże pow. przemysłowe WYTRZYMAŁOŚĆ CHARAKTERYSTYKA TECHNICZNA POSADZKI WYKONANEJ PRZY UŻYCIU POMOSTÓW KRAB kg/m 2 WYSOKOŚĆ ZALANIA POMOSTÓW PARAMETRY POSADZKI WYSOKOŚĆ PODKŁADU /SUCHA WYLEWKA/ WARSTWA PIASKU POD SUCHĄ WYLEWKĄ ZBOROJENIE NAD POMOSTEM 25 CM - BETON B20 10 CM - BETON B10 20 CM Ø6 100 x 100 mm 12

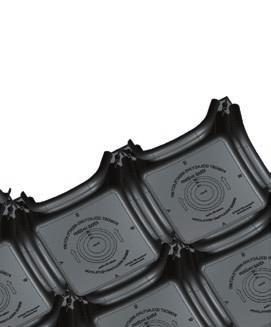

13 UKŁADANIE czytelne oznaczenia modułów ułatwiają sprawne i szybkie układanie, gotowe markery do przycinania zarówno na krabie jak i pokrywach bocznych, 13

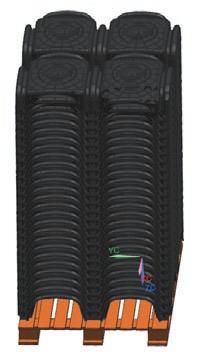

14 TRANSPORT: moduły łatwo układalne na palecie, odporne na uszkodzenia mechaniczne, PARAMETRY PALETY POKRYW TYP A i B ilość na palecie waga wymiar palety wysokość z paletą paleta owinięta folią 360 szt. 130 kg 89 x 120 x13 cm 0.86 m PARAMETRY PALETY KRABA ilość na palecie waga wymiar palety wysokość z paletą 100 szt. 200 kg 100 x 120 x13 cm 1,95 m paleta owinięta folią 14

15 CERTYFIKATY Posiadamy certyfikaty ISO 9001:2008 w zakresie zarządzania,projektowania, produkcji i sprzedaży wyrobów z tworzyw sztucznych oraz atest higieniczny Państwowego Zakładu Higieny. 15

16 16 ZPT MAXPOL ul. Ks. Popiełuszki Rzeszów telefon: fax: maxpol@maxpol.pl
