Przykładowy schemat podłączenia sterownika (wersja z pilotem podczerwieni) opcjonalna listwa bezpiecznikowa. obwody odbiorcze z listwami RGB

Transkrypt

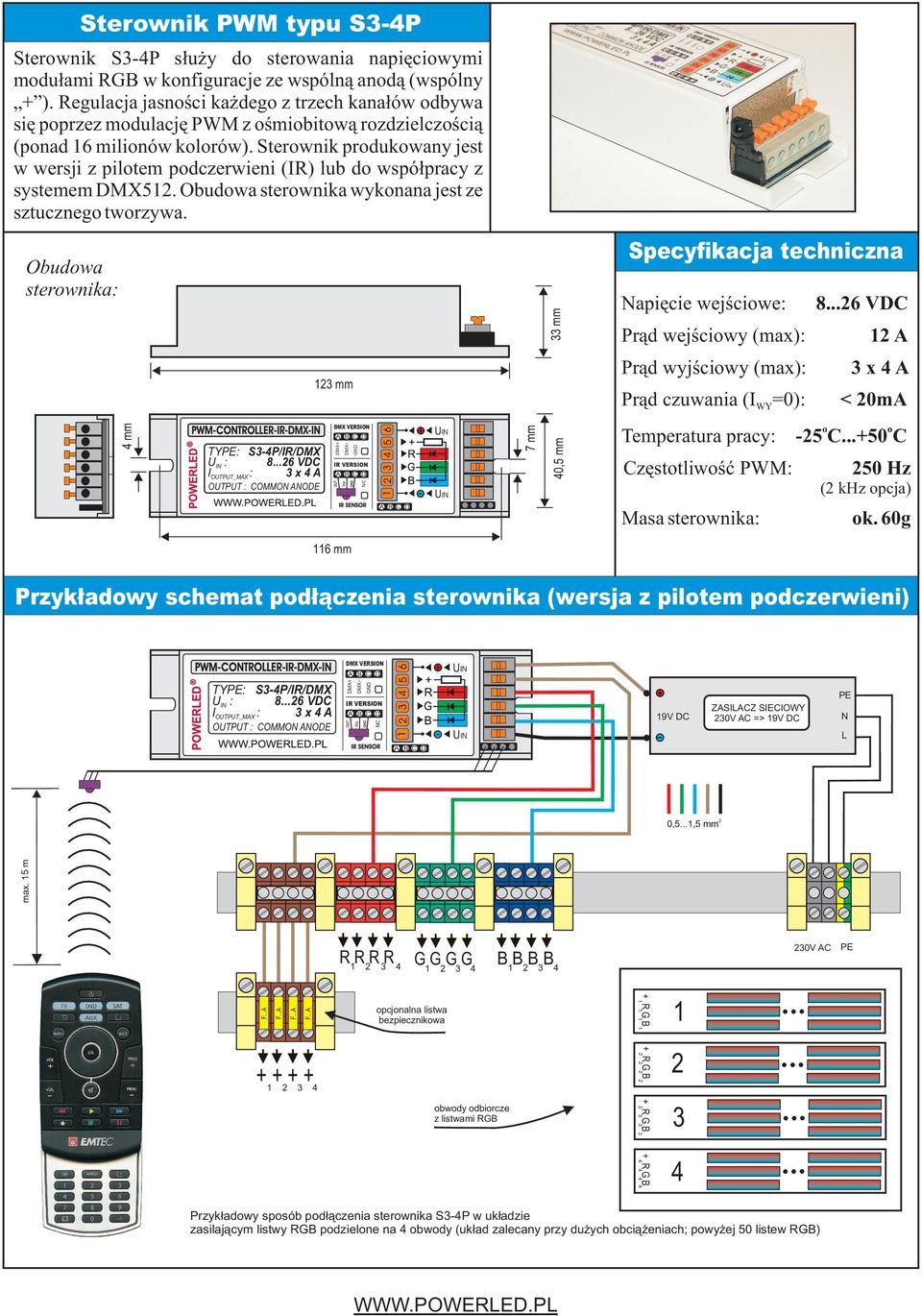

1 max. 15 m Sterownik PWM typu S3-4P Sterownik S3-4P służy do sterowania napięciowymi modułami RGB w konfiguracje ze wspólną anodą (wspólny + ). Regulacja jasności każdego z trzech kanałów odbywa się poprzez modulację PWM z ośmiobitową rozdzielczością (ponad 16 milionów kolorów). Sterownik produkowany jest w wersji z pilotem podczerwieni (IR) lub do współpracy z systemem DMX512. Obudowa sterownika wykonana jest ze sztucznego tworzywa. Obudowa sterownika: 33 mm Specyfikacja techniczna Napięcie wejściowe: VDC Prąd wejściowy (max): 12 A 123 mm Prąd wyjściowy (max): Prąd czuwania (I =0): WY 3 x 4 A < 20mA 4 mm TYPE: S3-4P/IR/DMX U IN : VDC I OUTPUT_MAX : 3 x 4 A OUTPUT : COMMON ANODE DMX VERSION DMX+ DMX GND IR VERSION NC 7 mm 40,5 mm o o Temperatura pracy: -25 C C Częstotliwość PWM: 250 Hz (2 khz opcja) Masa sterownika: ok. 60g 116 mm Przykładowy schemat podłączenia sterownika (wersja z pilotem podczerwieni) DMX VERSION TYPE: S3-4P/IR/DMX U IN : VDC I OUTPUT_MAX: 3 x 4 A OUTPUT : COMMON ANODE DMX+ DMX GND IR VERSION NC + 19V DC - ZASILACZ SIECIOWY 230V AC => 19V DC PE N L 0,5...1,5 mm 2 R R R R G G G G B B B B 230V AC PE opcjonalna listwa bezpiecznikowa obwody odbiorcze z listwami RGB Przykładowy sposób podłączenia sterownika S3-4P w układzie zasilającym listwy RGB podzielone na 4 obwody (układ zalecany przy dużych obciążeniach; powyżej 50 listew RGB)

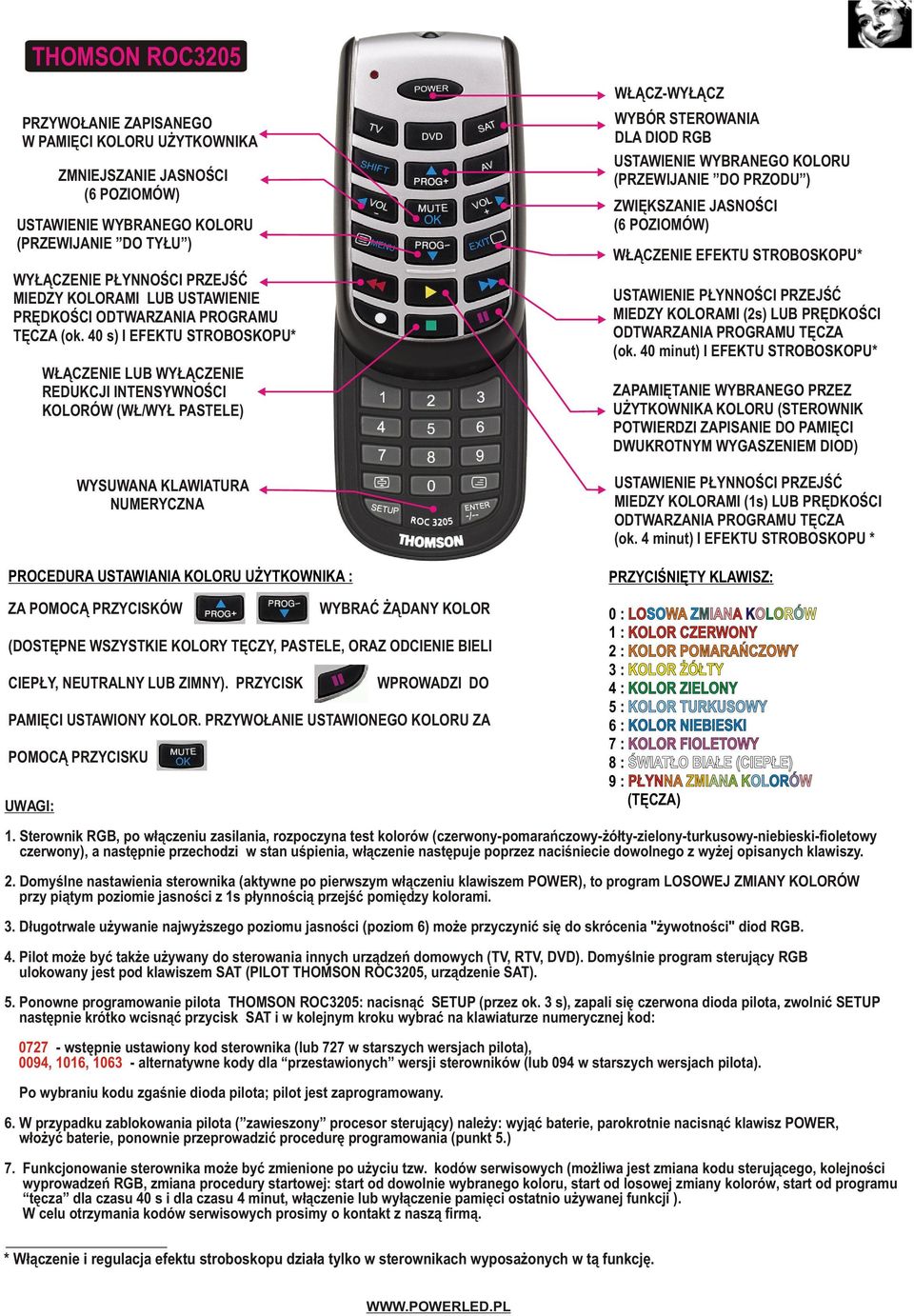

2

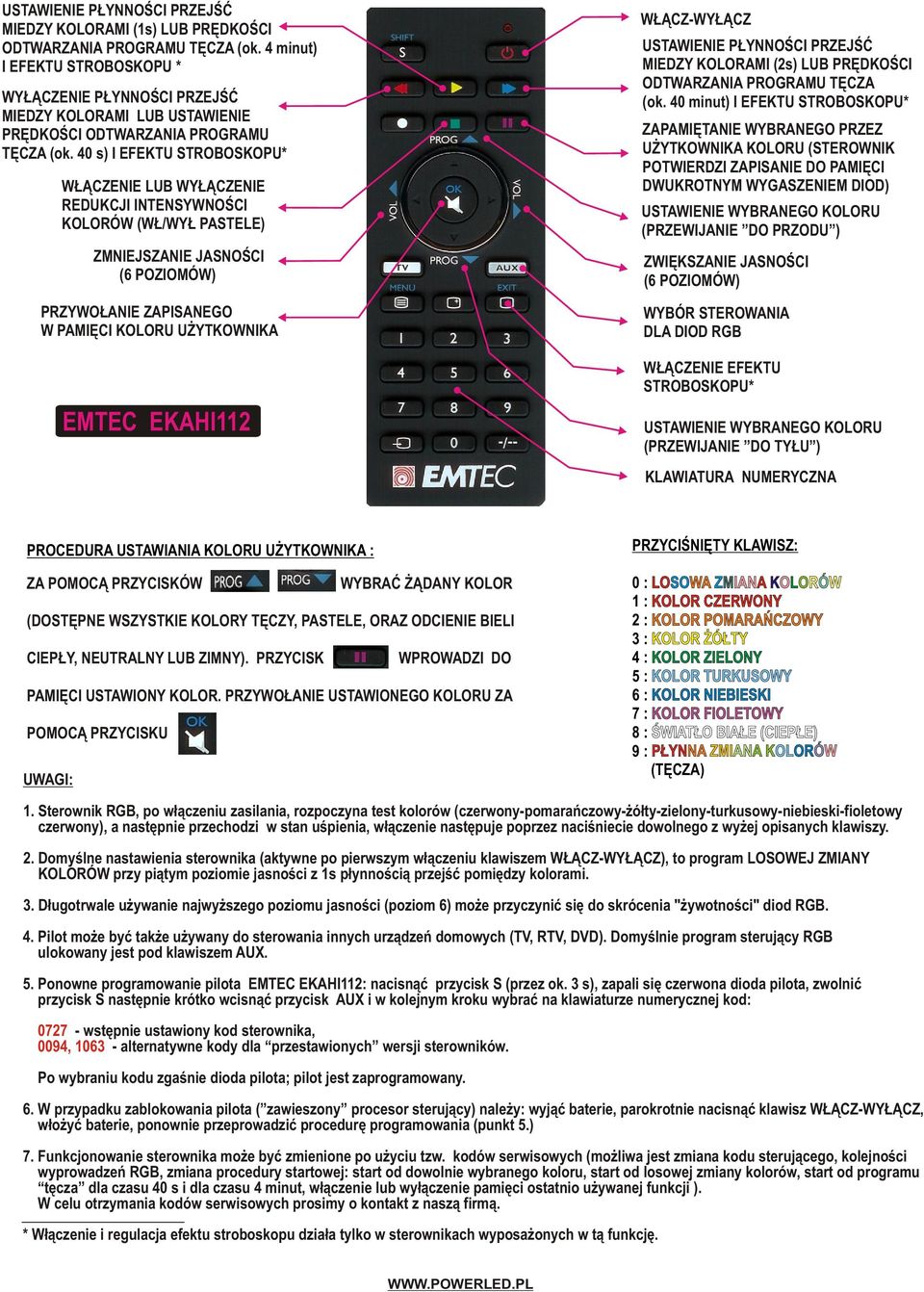

3

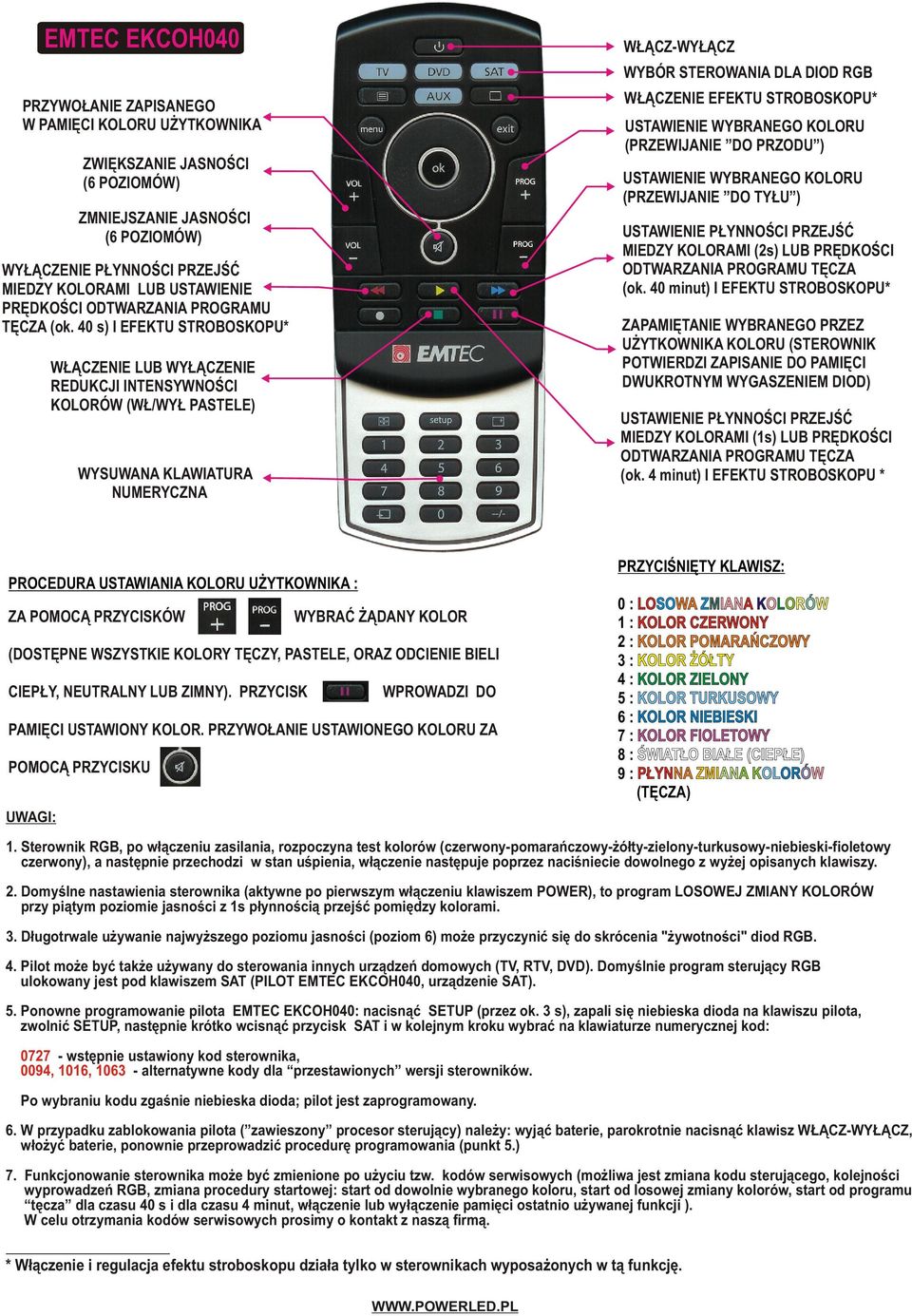

4

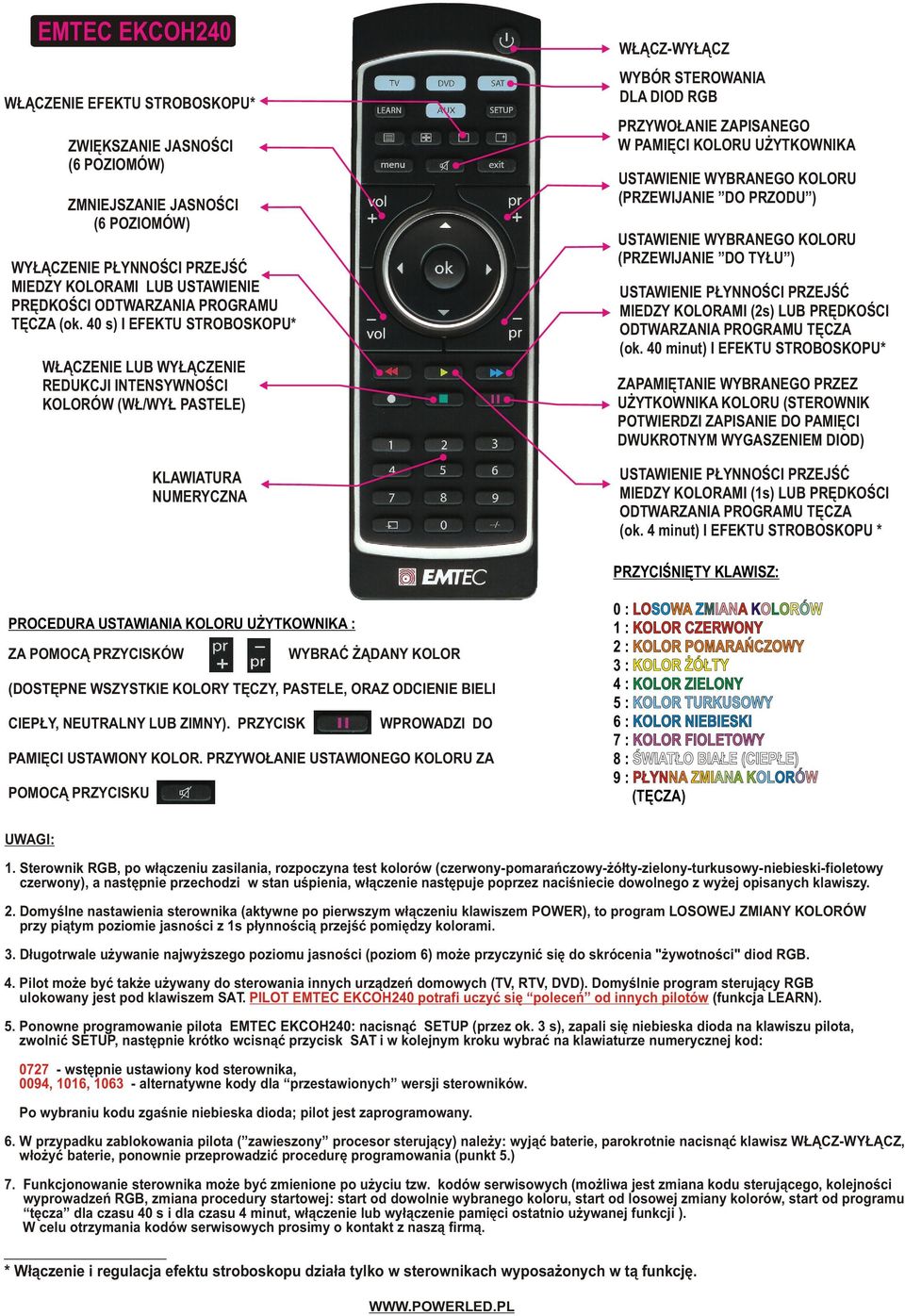

5
