1 Instrukcja Obsługi Digital DVB-S / S2 HDTV H.265 Odbiornik SAT / IPTV / OTT Mediaplayer 01 GOLDEN INTERSTAR ALPHA X

2 UWAGA! Aby uniknąć porażenia prądem prosimy nie otwierać obudowy. Wewnątrz nie ma żadnych elementów do obsługi przez użytkownika W razie potrzeby prosimy skorzystać z wyspecjalizowanego serwisu. Odbiornik został wykonany w oparciu i zgodnie z międzynarodowymi standardami bezpieczeństwa Prosimy o uwazne przeczytanie instrukcji. Instrukcje bezpieczeństwa i podłączenia: - Zasilanie ( V ~ 50/60Hz) Podłącz odbiornik do sieci zgodzie z oznaczeniami na etykiecie. Zanim zaczniesz podłączać pozostałe elementy (antena, TV itd.) pamiętaj i odłączeniu zasilania.. - Podłączenie do anteny Rozłącz zasilanie zanim wykonasz jakiekolwiek podłączenia anteny Ewentualne zwarcie może doprowadzić do uszkodzenia odbiornika. - Podłączenie do TV Podłącz kabel HDMI do opisanych gniazd na odbiorniku oraz TV - Wilgoć Odbiornik NIE MOŻE być narażony na jakikolwiek kontakt z wilgocią - Czyszczenie Użyj suchej, miękkiej ściereczki bez jakichkolwiek detergentów - Wentylacja Nie umieszczaj odbiornika na dywanie lub innych miękkich powierzchniach. Nie kładź niczego na obudowie.. Nie ograniczaj przepływu powietrza (umieszczenie w zamkniętej szafce itd. nie jest dozwolone) - Uziemienie Zalecamy uziemienie anteny. - Obce obiekty Nie próbuj wkładać czegokolwiek do środka obudowy, z wyjątkiem karty kodowej w kieszeni do tego przeznaczonej, istnieje ryzyko porażenia prądem. - Miejsce montażu Używaj odbiornika w pomieszczeniach, bez wystawiania go na działanie warunków atmosferycznych Nie umieszczaj go w pobliżu źródeł ciepła. Unikaj możliwości upadku odbiornika.. - Wyładowania, burze Odłącz odbiornik od zasilania w trakcie burzy, odłącz antenę, pozwoli to uniknąć unieodwracalnego uszkodzenia sprzętu w razie przepięcia. - Naprawy Zawsze naprawiaj odbiornik w autoryzowanym przez GI Polska serwisie. Samodzielne próby naprawy mogą doprowadzić do uszkodzenia i utraty gwarancji..

3 - PANEL PRZEDNI: Numer kanału/czas Wyświetlacz pokazuje numer kanału lub czas zależnie od ustawień w menu i trybu pracy Sygnalizator LED Wskaźnik stanu odbiornika (zielony praca, czerwony czuwanie) Odbiornik sygnału IR Odbiornik sygnału z nadajnika zdalnego sterowania - Panele tylny oraz boczne: 03 LNB IN Podłączenie anteny SAT AV Wyjście sygnału composit do podłączenia TV DIGITAL Cyfrowe wyjście AUDIO HD OUT Wyjście HDMI sygnału video i audio do TV RS232 (po lewej stronie) Słuzy do podłączenia wejścia szeregowego PC z tunerem DC-12V (po lewej stronie) Zasilanie. Używaj wyłącznie oryginalnego zasilacza dołączonego w zestawie! Zasilanie: 12 volt, 1.5A LED/IR (po prawej stronie) Gniazdo do podłączenia odbiornika sygnału z pilota. 2 porty USB (po obu stronach odbiornika) Do podłączenia pamięci zewnętrznej (nagrywanie, odtwarzanie multimediów), modułu USB-WiFi i innych

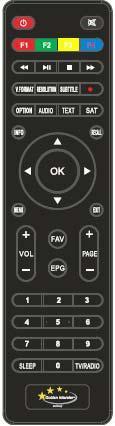

4 Nadajnik zdalnego sterowania 04

5 Przycisk Funkcja Przycisk Funkcja Wł./Wył. Odbiornika + PAGE - Zmiana kanałów góra/dół Wyciszenie 0 ~ 9 Wprowadzenie numeru kanału bezpośrednio AUDIO Wybór ścieżki fonii SAT Wywołanie listy satelitów MENU Włączenie menu EXIT Powrót do ostatniego menu 05 OK Zatwierdzenie wyboru Ruch lewo/prawo w menu Ruch w menu góra/dół EPG Włączenie elektronicznego przewodnika po programach INFO Pokazuje informacje o kanale TV/RADIO Przełączenie pomiędzy TV a Radio FAV Wyświetla listy ulubionych RECALL Powrót do ostatnio oglądanego kanału SUBTITLE Napisy TEXT Teletekst SLEEP Czasowe wyłączenie REC Nagrywanie F1-F4 Klawisze programowalne w menu V.FORMAT Zmiana formatu obrazu OPTION Opcje RESOLUTION Zmiana rozdzielczości obrazu Zatrzymanie odtwarzania/nagrywania PAUSE Pauza Przewijanie w tył Przewijanie w przód

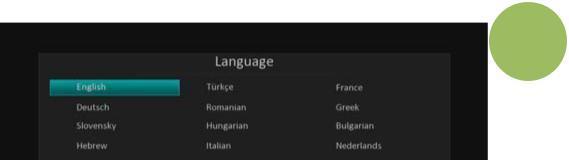

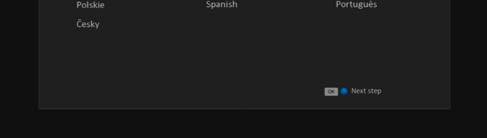

6 - INSTALACJA Podłaczenie anteny Podłącz kabel z anteny do LNB IN Użycie kabla HDMI Dla telewizji cyfrowej, w celu uzyskania najwyższej jakości obrazu i dźwięku zalecamy użycie do podłączenia TV kabla HDMI Użycie kabla RCA W przypadku braku gniazda hdmi w TV prosimy użyć kabla RCA (gniazdo AV). - Rozpoczęcie użytkowania Włączenie Włącz zasilanie do sieci. Naciśnij czerwony klawisz w celu włączenia odbiornika. Pierwsza instalacja Jeśli odbiornik nie został wstępnie zaporogramowany po włączeniu pokaże się plansza wyboru języka 06 Po wybraniu języka menu nastąpi przejście do ustawień anteny

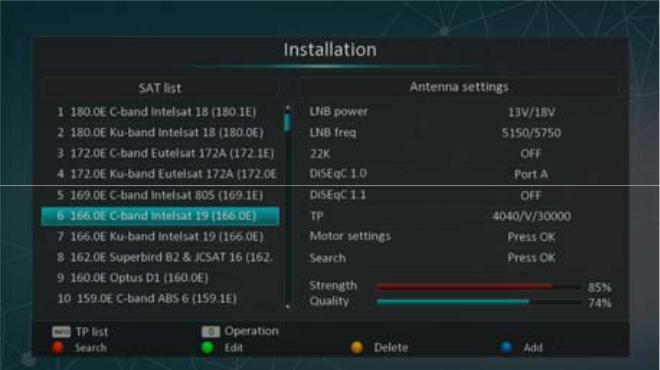

7 W menu ustawień anteny należy wybrać odbieranego satelitę, ustawić odppowiednie do posiadanego sprzętu parametry LNB oraz ustawienia przełącznika Diseqc ( jeśli z anteny można odebrać więcej niż jednego satelitę) Po wykonaniu tych ustawień powinień pojawić się wypełniony minimum w 50% wskaźnik siły i jakości sygnału. Naciśnięcie klawisza czerwonego rozpoczyna szukanie kanałów. Unicable GI Alpha X wspiera technologię Unicable LNB. W przypadku korzystania z tego rodzaju konwertera prosimy wybrać jego typ a następnie dokonać ustawień zgodnie z posiadanymi parametrami. 07 Kopia zapasowa i przywracanie Odbiornik umożliwia wykonanie kopii zapasowej ustawień w pamięci USB. W przypadku wykonania resetu fabrycznego przy pomocy zapisanego w pamięci pliku można szybko przywrócić ustawienia oraz listę kanałów (baza danych). Fast Scan Fast scan to funkcja umożliwijąca błyskawiczne zaprogramowanie listy kanałów zgodnie z oryginalnym układem nadawcy (np. Nc+). Po wybraniu operatora, regionu (nie musi być ustawiany), LCN (numeracja kanałów wg operatora), oraz diseqc wcisnięcie Szukaj spowoduje wyszukanie wszystkich kanałów nadawcy w tle i zapis w pamięci odbiornika. Edytor kanałów Po wyszukaniu kanałów można dokonać ich edycji. W tym celu wejdź do menu edytora: Przy użyciu klawiszy funkcyjnych (kolory) można dokonac edycji kanałów zgodnie zopisami na dole ekranu. Ustawienia audio/video Jesli zachodzi taka koniecznośc można zmienić ustawienia formatu oraz rozdzielczości jak również ustawienia rodzaju cyfrowego wyjścia dźwięku w menu Ustawienia audio/video.:

8 08 - Hasło dostępu Fabryczne to EPG (Elektroniczny przewodnik po programach) Funkcja telewizyjnej gazety jest dostępna w zależności od danych przekazywanych przez nadawców (nawet do tygodnia w przód). Jest ona dostępna w 2 formatach pionowym i poziomym. - Mediaplayer GI Alpha X umożliwia dostęp do wysokiej jakości plików multimedialnych poprzez USB, sieć lokalną lub DLNA. - DLNA GI Alpha X pozwala na pracę w trybie DLNA (wymiany plików multimedialnych pomiędzy różnymi urządzeniami). Nie trzeba w tym celu wykonywać żadnych ustawień, funkcja działa cały czas w tle w trakcie pracy odbiornika.

9 - Podłączenie do internetu Mozliwe przy użyciu standardowego przewodu LAN lub modułu USB-WiFi lub USB-3G. - Aktualizacja oprogramowania Możliwa poprzez USB (wymaga wcześniejszego ściągnięcia z pliku z oprogramowaniem) lub poprzez udostepnionym serwis www (opcja, nieaktywna) 09 Serwis Golden Interstar Polska Sp. z o.o. Sosnówka 3B Twardogóra Tel: serwis@golden-interstar.pl Internet: WEEE-Reg.-Nr. DE

10 Specyfikacja techniczna Zakres częstotliwości Poziom sygnału 950 ~ 2400MHz -80 ~ -20dBm Tuner Modulacja DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK), 16APSK, 32APSK 10 Dekoder MPEG2/4, H.264, H265, AVS, AVS plus, JPEG/MJPEG HD Video Rozdzielczość HD 1.4 (1080p, 1080i, 720p, 576p, 480p) Format obrazu 4:3, 16:9, Auto Audio Wyjścia Dekoder Wyjścia audio Pojemność HDMI OUT (1.4), CVBS MPEG1, MPEG2 Layer 1&2, Dolby Digital AC3, AAC/HE-AAC, MP3 RCA x 2 (L/R), DIGITAL OUT Bez ograniczeń 2 x USB2.0 Wspierane formatu MP3, WMA, JEPG, BMP, AVI, MKV and others Zasilacz 100~240V 50/60Hz (zewnętrzny zasilacz ) do 12v DC Zasilanie Maksymalny pobór mocy consumption Pobór mocy w trybie czuwania STBY mode 10W <0.5W
