1 PROGRAM FUNKCJONALNO-UŻYTKOWY DLA INWESTYCJI PN. OPRACOWANIE PROJEKTU WYKONAWCZEGO I BUDOWA NA JEGO PODSTAWIE LINII OPTOTELEKOMUNIKACYJNEJ KABLEM ŚWIATŁOWODOWYM O POJEMNOŚCI 48J W RELACJI: URZĄD DO SPRAW CUDZOZIEMCÓW, TABOROWA 33 CENTRUM PERSONALIZACJI DOKUMENTÓW MSW, SMYCZKOWA 10 ORAZ KABLEM ŚWIATŁOWODOWYM O POJEMNOŚCI 24J W RELACJI: ZŁĄCZE MARYNARSKA/WOŁOSKA ODDZIAŁ STRAŻY GRANICZNEJ, 17 STYCZNIA 23 Zamawiający: Urząd do Spraw Cudzoziemców ul. Koszykowa Warszawa Kody i nazwy CPV: Wspólny Słownik Zamówień: Instalacje infrastruktury okablowania Układanie kabli Instalowanie okablowania komputerowego Usługi inżynieryjne w zakresie projektowania AUTOR OPRACOWANIA: Janusz Korbaś SPIS ZAWARTOŚCI: CZĘŚĆ OPISOWA wg spisu treści CZĘŚĆ INFORMACYJNA załączniki wg wykazu Załącznik nr 1 do SIWZ - 1 -

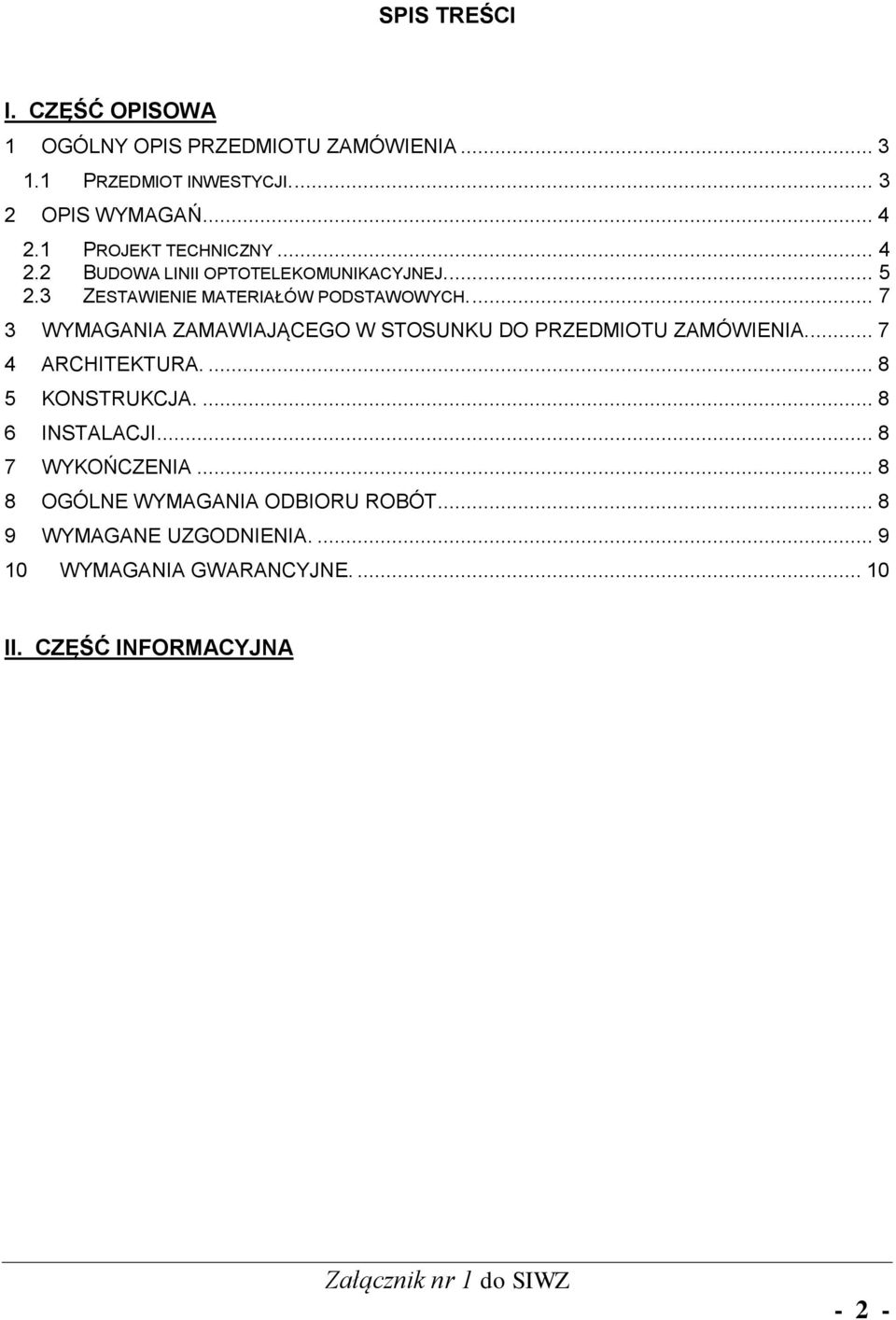

2 SPIS TREŚCI I. CZĘŚĆ OPISOWA 1 OGÓLNY OPIS PRZEDMIOTU ZAMÓWIENIA PRZEDMIOT INWESTYCJI OPIS WYMAGAŃ PROJEKT TECHNICZNY BUDOWA LINII OPTOTELEKOMUNIKACYJNEJ ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA ARCHITEKTURA KONSTRUKCJA INSTALACJI WYKOŃCZENIA OGÓLNE WYMAGANIA ODBIORU ROBÓT WYMAGANE UZGODNIENIA WYMAGANIA GWARANCYJNE II. CZĘŚĆ INFORMACYJNA Załącznik nr 1 do SIWZ - 2 -

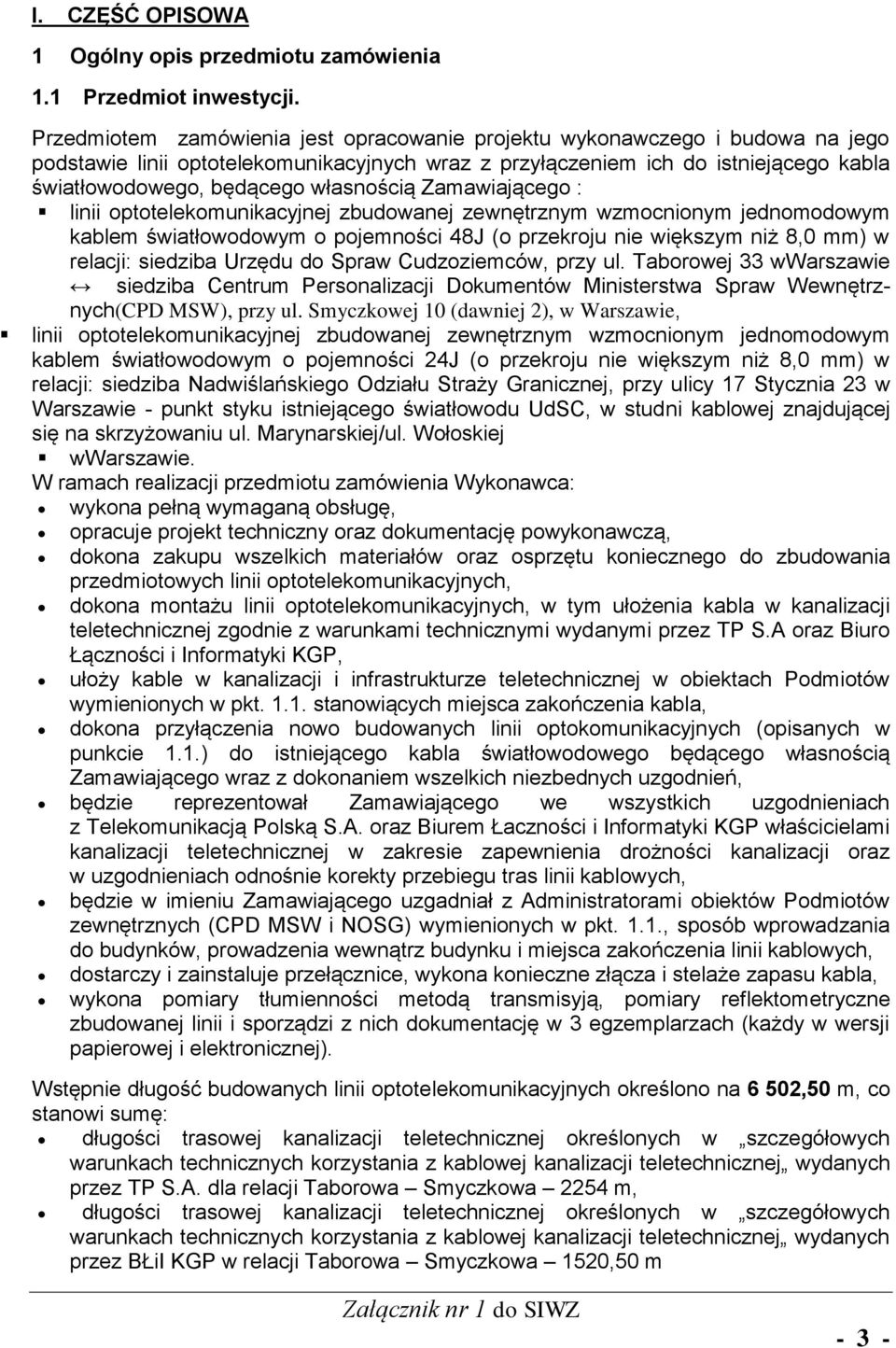

3 I. CZĘŚĆ OPISOWA 1 Ogólny opis przedmiotu zamówienia 1.1 Przedmiot inwestycji. Przedmiotem zamówienia jest opracowanie projektu wykonawczego i budowa na jego podstawie linii optotelekomunikacyjnych wraz z przyłączeniem ich do istniejącego kabla światłowodowego, będącego własnością Zamawiającego : linii optotelekomunikacyjnej zbudowanej zewnętrznym wzmocnionym jednomodowym kablem światłowodowym o pojemności 48J (o przekroju nie większym niż 8,0 mm) w relacji: siedziba Urzędu do Spraw Cudzoziemców, przy ul. Taborowej 33 wwarszawie siedziba Centrum Personalizacji Dokumentów Ministerstwa Spraw Wewnętrznych(CPD MSW), przy ul. Smyczkowej 10 (dawniej 2), w Warszawie, linii optotelekomunikacyjnej zbudowanej zewnętrznym wzmocnionym jednomodowym kablem światłowodowym o pojemności 24J (o przekroju nie większym niż 8,0 mm) w relacji: siedziba Nadwiślańskiego Odziału Straży Granicznej, przy ulicy 17 Stycznia 23 w Warszawie - punkt styku istniejącego światłowodu UdSC, w studni kablowej znajdującej się na skrzyżowaniu ul. Marynarskiej/ul. Wołoskiej wwarszawie. W ramach realizacji przedmiotu zamówienia Wykonawca: wykona pełną wymaganą obsługę, opracuje projekt techniczny oraz dokumentację powykonawczą, dokona zakupu wszelkich materiałów oraz osprzętu koniecznego do zbudowania przedmiotowych linii optotelekomunikacyjnych, dokona montażu linii optotelekomunikacyjnych, w tym ułożenia kabla w kanalizacji teletechnicznej zgodnie z warunkami technicznymi wydanymi przez TP S.A oraz Biuro Łączności i Informatyki KGP, ułoży kable w kanalizacji i infrastrukturze teletechnicznej w obiektach Podmiotów wymienionych w pkt stanowiących miejsca zakończenia kabla, dokona przyłączenia nowo budowanych linii optokomunikacyjnych (opisanych w punkcie 1.1.) do istniejącego kabla światłowodowego będącego własnością Zamawiającego wraz z dokonaniem wszelkich niezbednych uzgodnień, będzie reprezentował Zamawiającego we wszystkich uzgodnieniach z Telekomunikacją Polską S.A. oraz Biurem Łaczności i Informatyki KGP właścicielami kanalizacji teletechnicznej w zakresie zapewnienia drożności kanalizacji oraz w uzgodnieniach odnośnie korekty przebiegu tras linii kablowych, będzie w imieniu Zamawiającego uzgadniał z Administratorami obiektów Podmiotów zewnętrznych (CPD MSW i NOSG) wymienionych w pkt. 1.1., sposób wprowadzania do budynków, prowadzenia wewnątrz budynku i miejsca zakończenia linii kablowych, dostarczy i zainstaluje przełącznice, wykona konieczne złącza i stelaże zapasu kabla, wykona pomiary tłumienności metodą transmisyją, pomiary reflektometryczne zbudowanej linii i sporządzi z nich dokumentację w 3 egzemplarzach (każdy w wersji papierowej i elektronicznej). Wstępnie długość budowanych linii optotelekomunikacyjnych określono na 6 502,50 m, co stanowi sumę: długości trasowej kanalizacji teletechnicznej określonych w szczegółowych warunkach technicznych korzystania z kablowej kanalizacji teletechnicznej wydanych przez TP S.A. dla relacji Taborowa Smyczkowa 2254 m, długości trasowej kanalizacji teletechnicznej określonych w szczegółowych warunkach technicznych korzystania z kablowej kanalizacji teletechnicznej wydanych przez BŁiI KGP w relacji Taborowa Smyczkowa 1520,50 m Załącznik nr 1 do SIWZ - 3 -

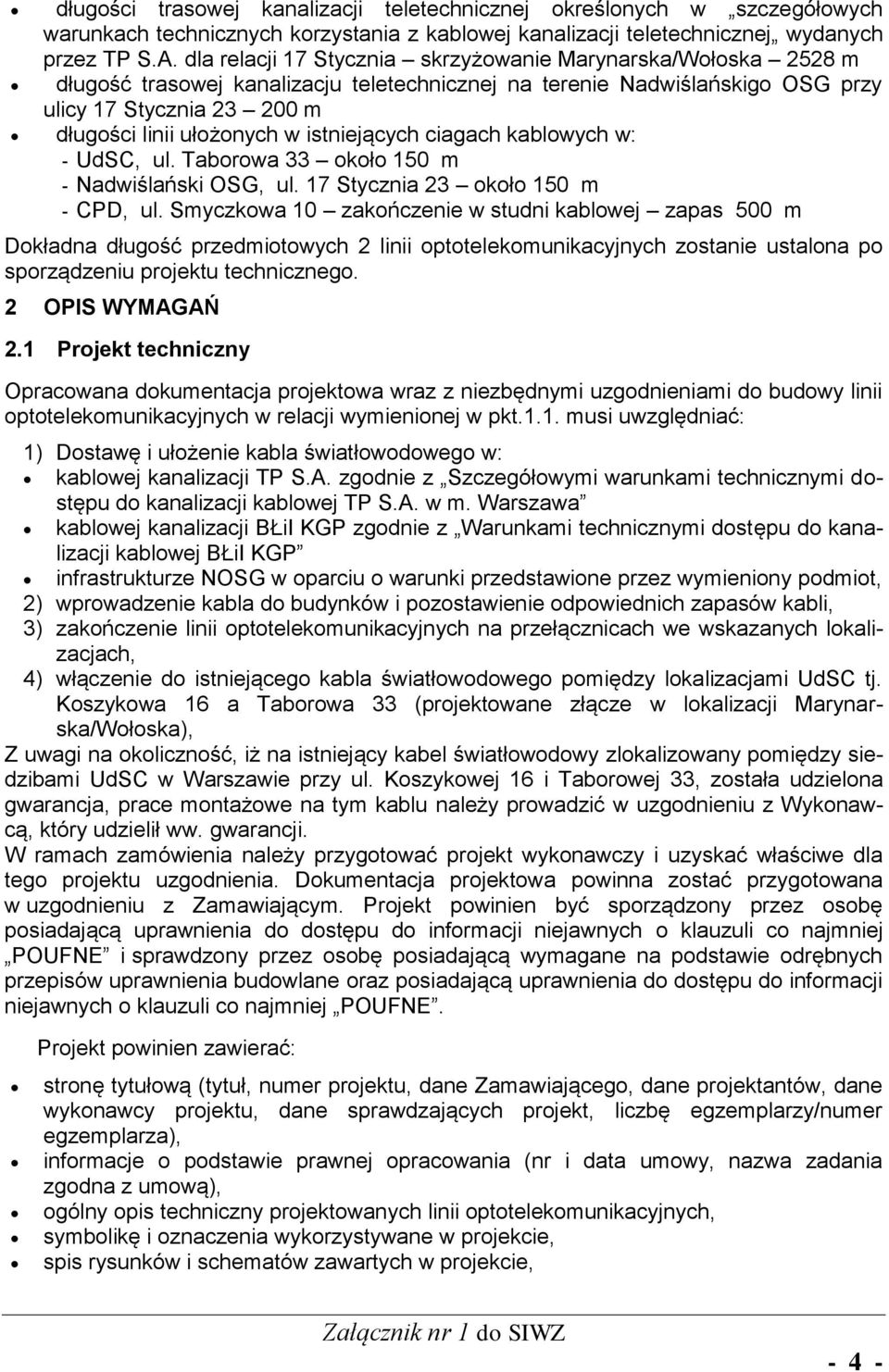

4 długości trasowej kanalizacji teletechnicznej określonych w szczegółowych warunkach technicznych korzystania z kablowej kanalizacji teletechnicznej wydanych przez TP S.A. dla relacji 17 Stycznia skrzyżowanie Marynarska/Wołoska 2528 m długość trasowej kanalizacju teletechnicznej na terenie Nadwiślańskigo OSG przy ulicy 17 Stycznia m długości linii ułożonych w istniejących ciagach kablowych w: - UdSC, ul. Taborowa 33 około 150 m - Nadwiślański OSG, ul. 17 Stycznia 23 około 150 m - CPD, ul. Smyczkowa 10 zakończenie w studni kablowej zapas 500 m Dokładna długość przedmiotowych 2 linii optotelekomunikacyjnych zostanie ustalona po sporządzeniu projektu technicznego. 2 OPIS WYMAGAŃ 2.1 Projekt techniczny Opracowana dokumentacja projektowa wraz z niezbędnymi uzgodnieniami do budowy linii optotelekomunikacyjnych w relacji wymienionej w pkt.1.1. musi uwzględniać: 1) Dostawę i ułożenie kabla światłowodowego w: kablowej kanalizacji TP S.A. zgodnie z Szczegółowymi warunkami technicznymi dostępu do kanalizacji kablowej TP S.A. w m. Warszawa kablowej kanalizacji BŁiI KGP zgodnie z Warunkami technicznymi dostępu do kanalizacji kablowej BŁiI KGP infrastrukturze NOSG w oparciu o warunki przedstawione przez wymieniony podmiot, 2) wprowadzenie kabla do budynków i pozostawienie odpowiednich zapasów kabli, 3) zakończenie linii optotelekomunikacyjnych na przełącznicach we wskazanych lokalizacjach, 4) włączenie do istniejącego kabla światłowodowego pomiędzy lokalizacjami UdSC tj. Koszykowa 16 a Taborowa 33 (projektowane złącze w lokalizacji Marynarska/Wołoska), Z uwagi na okoliczność, iż na istniejący kabel światłowodowy zlokalizowany pomiędzy siedzibami UdSC w Warszawie przy ul. Koszykowej 16 i Taborowej 33, została udzielona gwarancja, prace montażowe na tym kablu należy prowadzić w uzgodnieniu z Wykonawcą, który udzielił ww. gwarancji. W ramach zamówienia należy przygotować projekt wykonawczy i uzyskać właściwe dla tego projektu uzgodnienia. Dokumentacja projektowa powinna zostać przygotowana w uzgodnieniu z Zamawiającym. Projekt powinien być sporządzony przez osobę posiadającą uprawnienia do dostępu do informacji niejawnych o klauzuli co najmniej POUFNE i sprawdzony przez osobę posiadającą wymagane na podstawie odrębnych przepisów uprawnienia budowlane oraz posiadającą uprawnienia do dostępu do informacji niejawnych o klauzuli co najmniej POUFNE. Projekt powinien zawierać: stronę tytułową (tytuł, numer projektu, dane Zamawiającego, dane projektantów, dane wykonawcy projektu, dane sprawdzających projekt, liczbę egzemplarzy/numer egzemplarza), informacje o podstawie prawnej opracowania (nr i data umowy, nazwa zadania zgodna z umową), ogólny opis techniczny projektowanych linii optotelekomunikacyjnych, symbolikę i oznaczenia wykorzystywane w projekcie, spis rysunków i schematów zawartych w projekcie, Załącznik nr 1 do SIWZ - 4 -

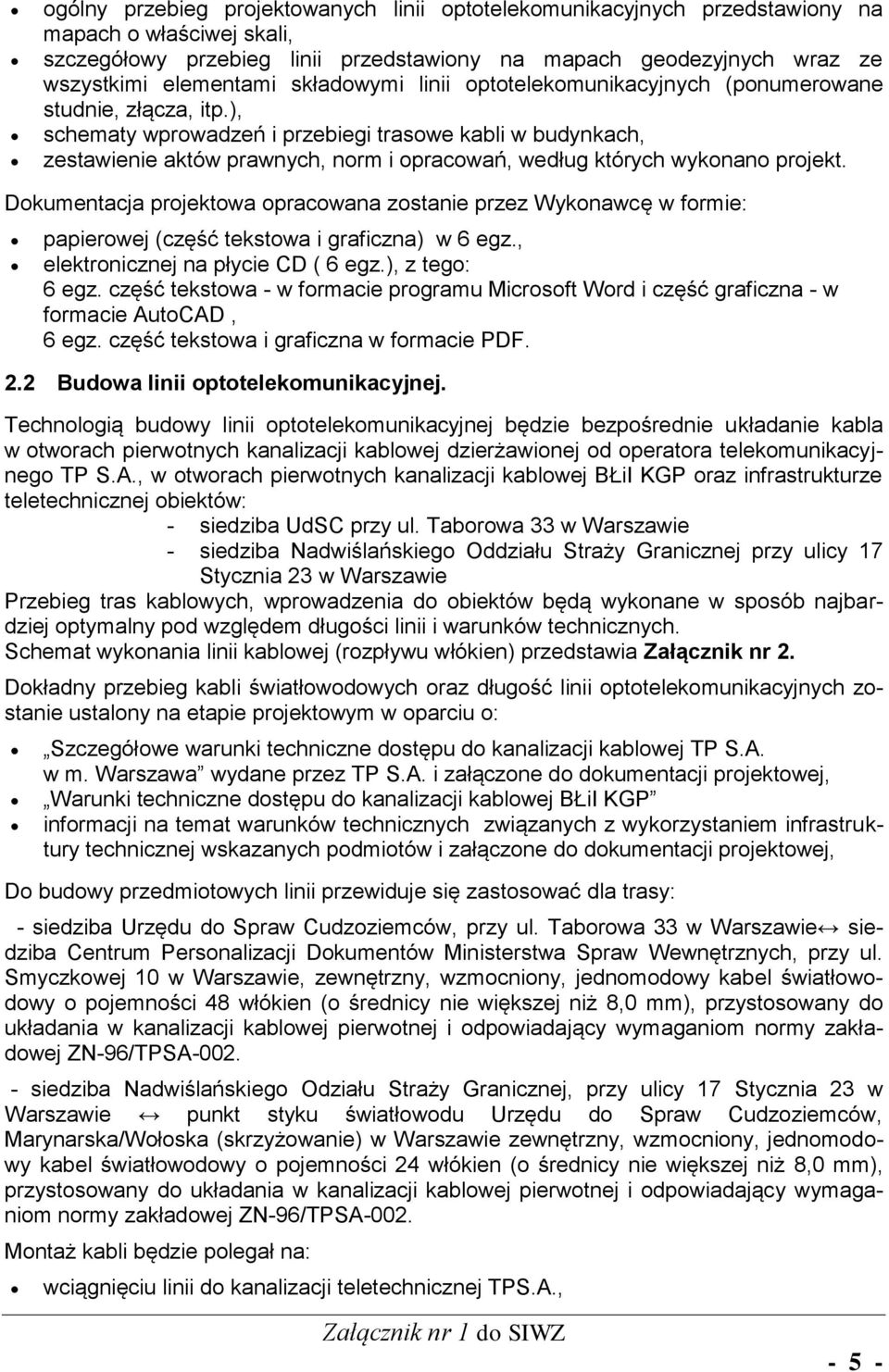

5 ogólny przebieg projektowanych linii optotelekomunikacyjnych przedstawiony na mapach o właściwej skali, szczegółowy przebieg linii przedstawiony na mapach geodezyjnych wraz ze wszystkimi elementami składowymi linii optotelekomunikacyjnych (ponumerowane studnie, złącza, itp.), schematy wprowadzeń i przebiegi trasowe kabli w budynkach, zestawienie aktów prawnych, norm i opracowań, według których wykonano projekt. Dokumentacja projektowa opracowana zostanie przez Wykonawcę w formie: papierowej (część tekstowa i graficzna) w 6 egz., elektronicznej na płycie CD ( 6 egz.), z tego: 6 egz. część tekstowa - w formacie programu Microsoft Word i część graficzna - w formacie AutoCAD, 6 egz. część tekstowa i graficzna w formacie PDF. 2.2 Budowa linii optotelekomunikacyjnej. Technologią budowy linii optotelekomunikacyjnej będzie bezpośrednie układanie kabla w otworach pierwotnych kanalizacji kablowej dzierżawionej od operatora telekomunikacyjnego TP S.A., w otworach pierwotnych kanalizacji kablowej BŁiI KGP oraz infrastrukturze teletechnicznej obiektów: - siedziba UdSC przy ul. Taborowa 33 w Warszawie - siedziba Nadwiślańskiego Oddziału Straży Granicznej przy ulicy 17 Stycznia 23 w Warszawie Przebieg tras kablowych, wprowadzenia do obiektów będą wykonane w sposób najbardziej optymalny pod względem długości linii i warunków technicznych. Schemat wykonania linii kablowej (rozpływu włókien) przedstawia Załącznik nr 2. Dokładny przebieg kabli światłowodowych oraz długość linii optotelekomunikacyjnych zostanie ustalony na etapie projektowym w oparciu o: Szczegółowe warunki techniczne dostępu do kanalizacji kablowej TP S.A. w m. Warszawa wydane przez TP S.A. i załączone do dokumentacji projektowej, Warunki techniczne dostępu do kanalizacji kablowej BŁiI KGP informacji na temat warunków technicznych związanych z wykorzystaniem infrastruktury technicznej wskazanych podmiotów i załączone do dokumentacji projektowej, Do budowy przedmiotowych linii przewiduje się zastosować dla trasy: - siedziba Urzędu do Spraw Cudzoziemców, przy ul. Taborowa 33 w Warszawie siedziba Centrum Personalizacji Dokumentów Ministerstwa Spraw Wewnętrznych, przy ul. Smyczkowej 10 w Warszawie, zewnętrzny, wzmocniony, jednomodowy kabel światłowodowy o pojemności 48 włókien (o średnicy nie większej niż 8,0 mm), przystosowany do układania w kanalizacji kablowej pierwotnej i odpowiadający wymaganiom normy zakładowej ZN-96/TPSA siedziba Nadwiślańskiego Odziału Straży Granicznej, przy ulicy 17 Stycznia 23 w Warszawie punkt styku światłowodu Urzędu do Spraw Cudzoziemców, Marynarska/Wołoska (skrzyżowanie) w Warszawie zewnętrzny, wzmocniony, jednomodowy kabel światłowodowy o pojemności 24 włókien (o średnicy nie większej niż 8,0 mm), przystosowany do układania w kanalizacji kablowej pierwotnej i odpowiadający wymaganiom normy zakładowej ZN-96/TPSA-002. Montaż kabli będzie polegał na: wciągnięciu linii do kanalizacji teletechnicznej TPS.A., Załącznik nr 1 do SIWZ - 5 -

6 wciągnięciu linii do kanalizacji teletechnicznej BŁiI KGP, zakończeniu linii kablowej 48 J w relacji siedziba UdSC przy ulicy Taborowej 33 w Warszawie siedziba CPD przy ulicy Smyczkowej 10 w Warszawie w posiadanej przez Zamawiającego przełącznicy stojakowej, znajdującej się w obiekcie UdSC przy ulicy Taborowej 33 w Warszawie. Zakończenie należy wykonać w standardzie SC/PC. W przypadku braku możliwości zakończenia w istniejącej przełącznicy, Zamawiający wymaga od Wykonawcy dostarczenia nowej przełącznicy, w takim przypadku strony uzgodnią szczegóły, zakończeniu linii kablowej 48 J w relacji siedziba UdSC przy ulicy Taboroweja 16 w Warszawie siedziba CPD przy ulicy Smyczkoweja 10 w Warszawie w studni kablowej znajdującej się na terenie CPD przy ulicy Smyczkowej 10 i pozostawienie w niej zapasu o długości 500 m oraz spawanie 24 włókien w nowej mufie złączowej (mufa winna być przystosowana do montażu w studni i zapewniać możliwość wyprowadzenia min. 3 kabli odgałęźnych), zakończeniu linii kablowej 24 J w relacji: siedzibanadwiślańskiego OSG przy ulicy 17 Stycznia 23 punkt styku światłowodu UdSC, Marynarska/Wołoska w istniejącej szafie 19 na nowej przełącznicy panelowej o pojemności 24J w standardzie SC/PC w posiadanej przez Zamawiającego przełącznicy stojakowej, znajdującej się w obiekcie UdSC przy ulicy Taborowej 33 w Warszawie. Zakończenie należy wykonać w standardzie SC/PC, zakończeniu linii kablowej 24 J w relacji: siedziba Nadwiślańskiego OSG przy ulicy 17 Stycznia 23 w Warszawie punkt styku istniejącego światłowodu UdSC, Marynarska/Wołoska w studni kablowej znajdującej się na skrzyżowaniu ul. Marynarskiej/ul. Wołoskiej i włączenie do istniejącego kabla optotelekomunikacyjnego będącego własnością UdSC. Zamawiający wymaga włączenie się w istniejący zapas nową mufą złączową odgałęźną, Wymaga się, aby przełącznice światłowodowe dostarczane przez Wykonawcę posiadały świadectwo homologacji i odpowiadały wymogom normy zakładowej ZN-96/TPSA-007 oraz ZN-96/TPSA-009. Każde przejście przewodów przez strop i ściany oddzielenia pożarowego musi być zabezpieczone atestowanym przepustem o wytrzymałości ogniowej nie gorszej od wytrzymałości przegrody. We wszystkich obiektach należy pozostawić dla każdego zakończenia linii kablowej zapasy kabla światłowodowego o długości 50 m w naściennych skrzynkach zapasu kablowego, a ich usytuowanie ustalić z Administratorami wymienionych obiektów lub Zamawiającym. W studniach kablowych na trasie przebiegu kabla oraz w miejscu wykonania odgałęzień, należy zaprojektować i wykonać zapasy zgodnie z normą ZN-96/TPSA-002 oraz z przyjętą technologią układania kabla światłowodowego. Zastosowana technologia zaciągania kabli światłowodowych powinna zapewnić ułożenie kabla bez uszkodzeń. Metodę zaciągania kabla do kanalizacji pozostawia się Wykonawcy z zastrzeżeniem zachowania właściwych dla typu kabla: maksymalnej siły ciągnienia i minimalnego promienia zginania. Kable należy oznaczyć we wszystkich studniach, drabinkach teletechnicznych i przełącznicach światłowodowych tabliczkami identyfikującymi z oznaczeniem numeru kabla podanym przez Zamawiającego i żółtym napisem Kabel światłowodowy. Tabliczki powinny być trwale chronione przed dostępem wilgoci (np. przez foliowanie). Poza kanalizacją w obiektach, gdzie linia optotelekomunikacyjna będzie wprowadzona, kabel światłowodowy należy układać w rurze osłonowej trudnopalnej na istniejących drabinkach teletechnicznych, a w przypadku ich braku takie drabinki należy wybudować. Załącznik nr 1 do SIWZ - 6 -

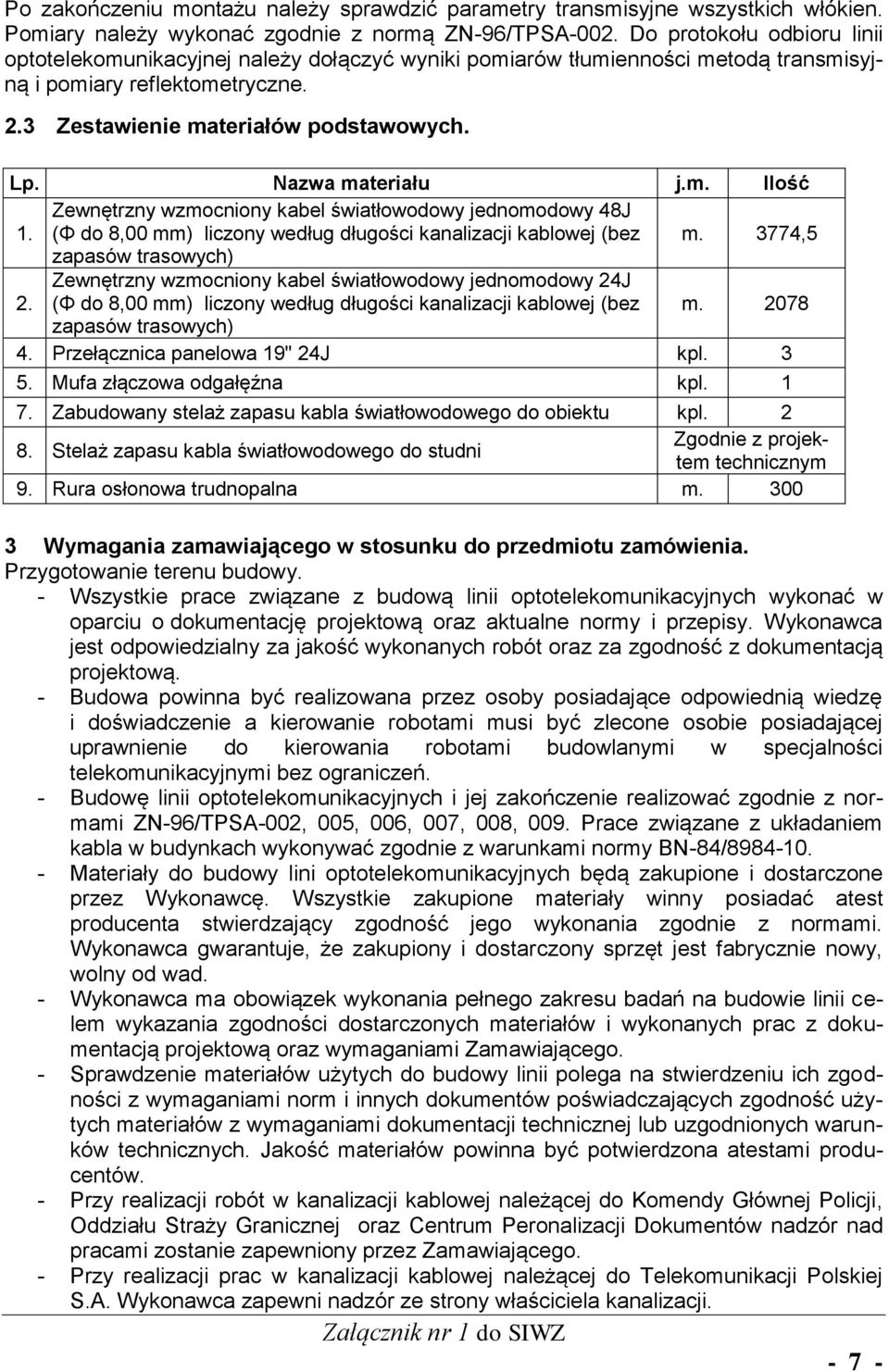

7 Po zakończeniu montażu należy sprawdzić parametry transmisyjne wszystkich włókien. Pomiary należy wykonać zgodnie z normą ZN-96/TPSA-002. Do protokołu odbioru linii optotelekomunikacyjnej należy dołączyć wyniki pomiarów tłumienności metodą transmisyjną i pomiary reflektometryczne. 2.3 Zestawienie materiałów podstawowych. Lp. Nazwa materiału j.m. Ilość 1. Zewnętrzny wzmocniony kabel światłowodowy jednomodowy 48J (Φ do 8,00 mm) liczony według długości kanalizacji kablowej (bez m. 3774,5 zapasów trasowych) 2. Zewnętrzny wzmocniony kabel światłowodowy jednomodowy 24J (Φ do 8,00 mm) liczony według długości kanalizacji kablowej (bez m zapasów trasowych) 4. Przełącznica panelowa 19" 24J kpl Mufa złączowa odgałęźna kpl Zabudowany stelaż zapasu kabla światłowodowego do obiektu kpl. 2 Zgodnie z projektem technicznym 8. Stelaż zapasu kabla światłowodowego do studni 9. Rura osłonowa trudnopalna m Wymagania zamawiającego w stosunku do przedmiotu zamówienia. Przygotowanie terenu budowy. - Wszystkie prace związane z budową linii optotelekomunikacyjnych wykonać w oparciu o dokumentację projektową oraz aktualne normy i przepisy. Wykonawca jest odpowiedzialny za jakość wykonanych robót oraz za zgodność z dokumentacją projektową. - Budowa powinna być realizowana przez osoby posiadające odpowiednią wiedzę i doświadczenie a kierowanie robotami musi być zlecone osobie posiadającej uprawnienie do kierowania robotami budowlanymi w specjalności telekomunikacyjnymi bez ograniczeń. - Budowę linii optotelekomunikacyjnych i jej zakończenie realizować zgodnie z normami ZN-96/TPSA-002, 005, 006, 007, 008, 009. Prace związane z układaniem kabla w budynkach wykonywać zgodnie z warunkami normy BN-84/ Materiały do budowy lini optotelekomunikacyjnych będą zakupione i dostarczone przez Wykonawcę. Wszystkie zakupione materiały winny posiadać atest producenta stwierdzający zgodność jego wykonania zgodnie z normami. Wykonawca gwarantuje, że zakupiony i dostarczony sprzęt jest fabrycznie nowy, wolny od wad. - Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie linii celem wykazania zgodności dostarczonych materiałów i wykonanych prac z dokumentacją projektową oraz wymaganiami Zamawiającego. - Sprawdzenie materiałów użytych do budowy linii polega na stwierdzeniu ich zgodności z wymaganiami norm i innych dokumentów poświadczających zgodność użytych materiałów z wymaganiami dokumentacji technicznej lub uzgodnionych warunków technicznych. Jakość materiałów powinna być potwierdzona atestami producentów. - Przy realizacji robót w kanalizacji kablowej należącej do Komendy Głównej Policji, Oddziału Straży Granicznej oraz Centrum Peronalizacji Dokumentów nadzór nad pracami zostanie zapewniony przez Zamawiającego. - Przy realizacji prac w kanalizacji kablowej należącej do Telekomunikacji Polskiej S.A. Wykonawca zapewni nadzór ze strony właściciela kanalizacji. Załącznik nr 1 do SIWZ - 7 -

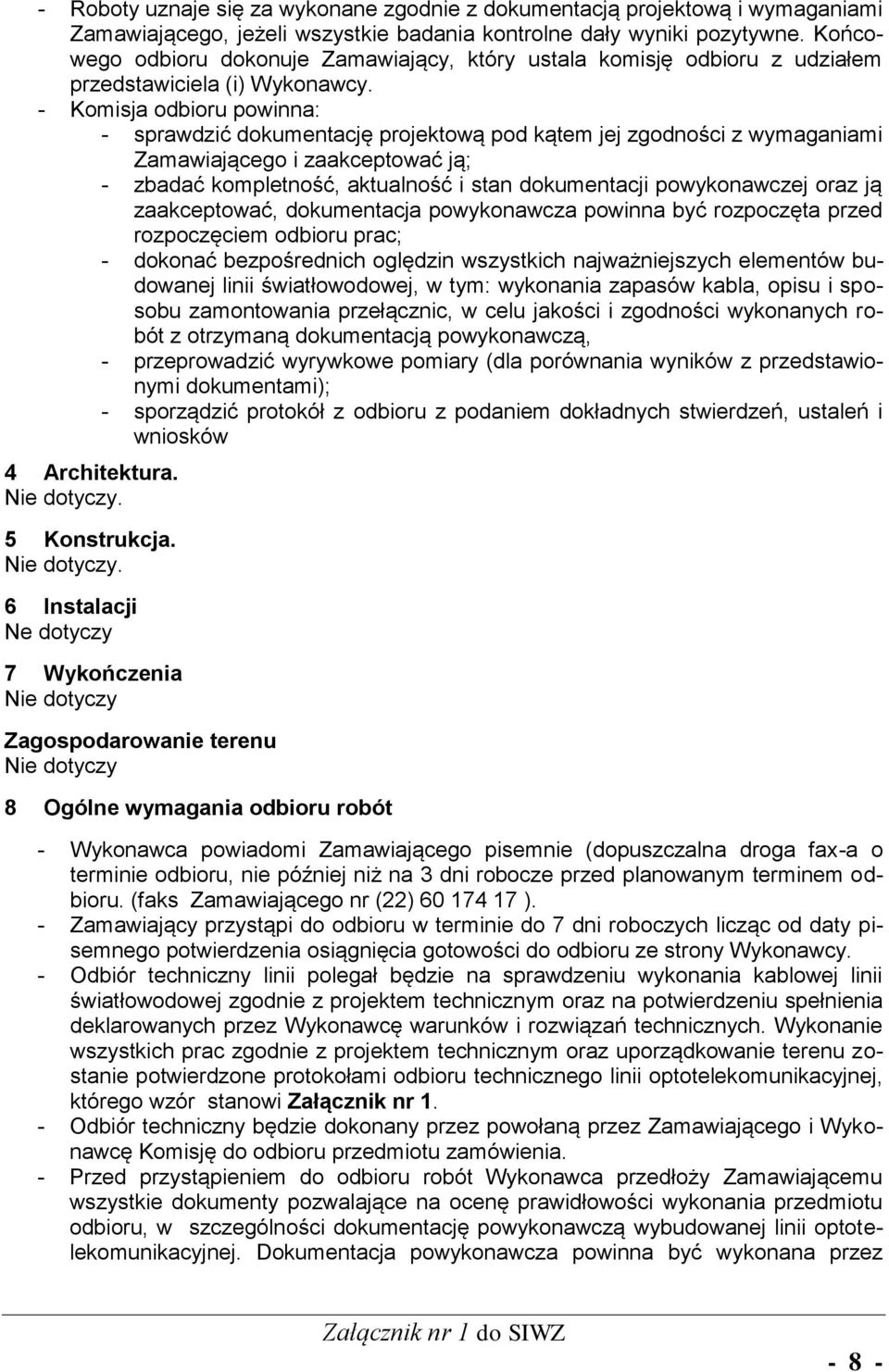

8 - Roboty uznaje się za wykonane zgodnie z dokumentacją projektową i wymaganiami Zamawiającego, jeżeli wszystkie badania kontrolne dały wyniki pozytywne. Końcowego odbioru dokonuje Zamawiający, który ustala komisję odbioru z udziałem przedstawiciela (i) Wykonawcy. - Komisja odbioru powinna: - sprawdzić dokumentację projektową pod kątem jej zgodności z wymaganiami Zamawiającego i zaakceptować ją; - zbadać kompletność, aktualność i stan dokumentacji powykonawczej oraz ją zaakceptować, dokumentacja powykonawcza powinna być rozpoczęta przed rozpoczęciem odbioru prac; - dokonać bezpośrednich oględzin wszystkich najważniejszych elementów budowanej linii światłowodowej, w tym: wykonania zapasów kabla, opisu i sposobu zamontowania przełącznic, w celu jakości i zgodności wykonanych robót z otrzymaną dokumentacją powykonawczą, - przeprowadzić wyrywkowe pomiary (dla porównania wyników z przedstawionymi dokumentami); - sporządzić protokół z odbioru z podaniem dokładnych stwierdzeń, ustaleń i wniosków 4 Architektura. Nie dotyczy. 5 Konstrukcja. Nie dotyczy. 6 Instalacji Ne dotyczy 7 Wykończenia Nie dotyczy Zagospodarowanie terenu Nie dotyczy 8 Ogólne wymagania odbioru robót - Wykonawca powiadomi Zamawiającego pisemnie (dopuszczalna droga fax-a o terminie odbioru, nie później niż na 3 dni robocze przed planowanym terminem odbioru. (faks Zamawiającego nr (22) ). - Zamawiający przystąpi do odbioru w terminie do 7 dni roboczych licząc od daty pisemnego potwierdzenia osiągnięcia gotowości do odbioru ze strony Wykonawcy. - Odbiór techniczny linii polegał będzie na sprawdzeniu wykonania kablowej linii światłowodowej zgodnie z projektem technicznym oraz na potwierdzeniu spełnienia deklarowanych przez Wykonawcę warunków i rozwiązań technicznych. Wykonanie wszystkich prac zgodnie z projektem technicznym oraz uporządkowanie terenu zostanie potwierdzone protokołami odbioru technicznego linii optotelekomunikacyjnej, którego wzór stanowi Załącznik nr 1. - Odbiór techniczny będzie dokonany przez powołaną przez Zamawiającego i Wykonawcę Komisję do odbioru przedmiotu zamówienia. - Przed przystąpieniem do odbioru robót Wykonawca przedłoży Zamawiającemu wszystkie dokumenty pozwalające na ocenę prawidłowości wykonania przedmiotu odbioru, w szczególności dokumentację powykonawczą wybudowanej linii optotelekomunikacyjnej. Dokumentacja powykonawcza powinna być wykonana przez Załącznik nr 1 do SIWZ - 8 -

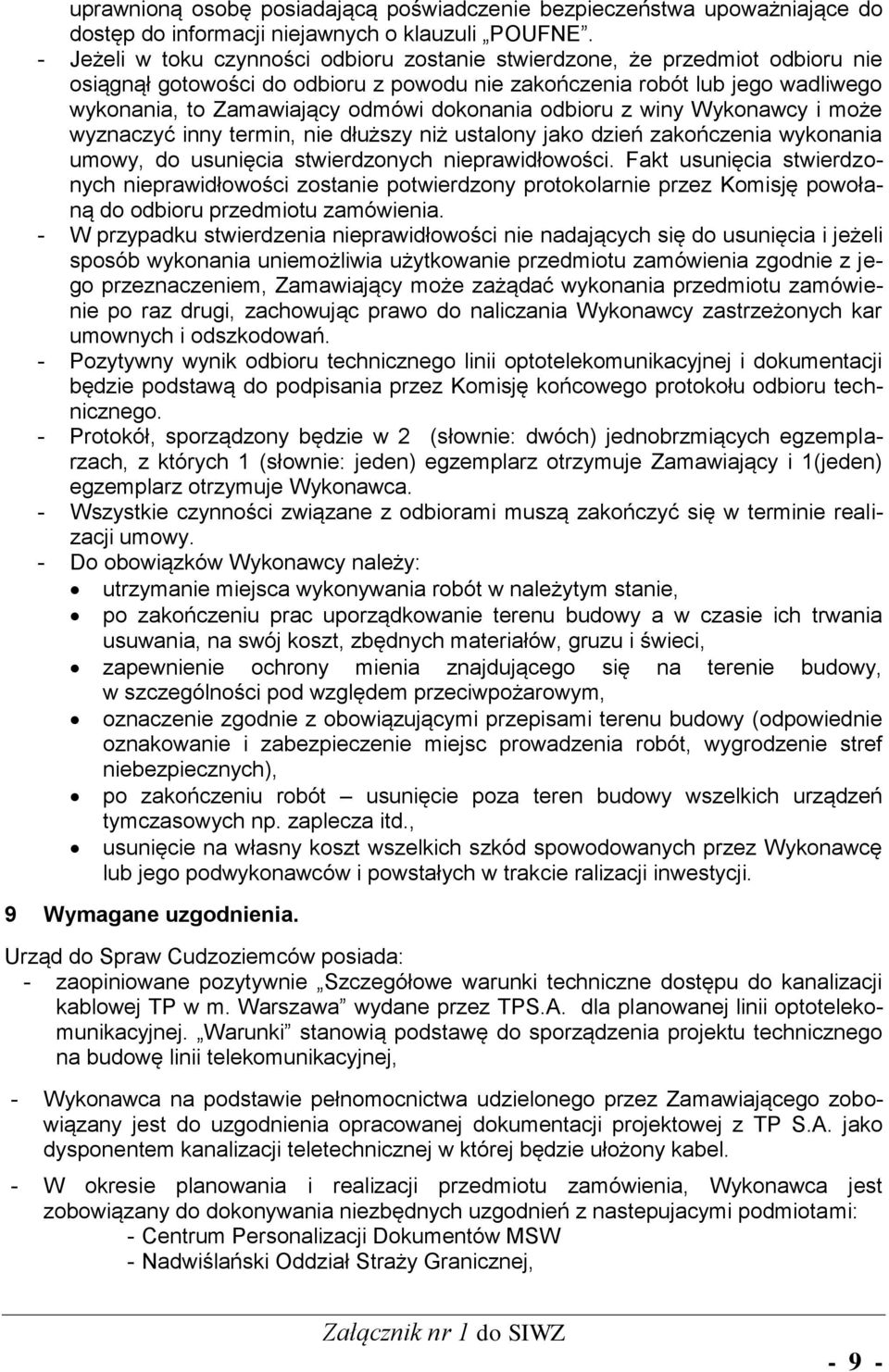

9 uprawnioną osobę posiadającą poświadczenie bezpieczeństwa upoważniające do dostęp do informacji niejawnych o klauzuli POUFNE. - Jeżeli w toku czynności odbioru zostanie stwierdzone, że przedmiot odbioru nie osiągnął gotowości do odbioru z powodu nie zakończenia robót lub jego wadliwego wykonania, to Zamawiający odmówi dokonania odbioru z winy Wykonawcy i może wyznaczyć inny termin, nie dłuższy niż ustalony jako dzień zakończenia wykonania umowy, do usunięcia stwierdzonych nieprawidłowości. Fakt usunięcia stwierdzonych nieprawidłowości zostanie potwierdzony protokolarnie przez Komisję powołaną do odbioru przedmiotu zamówienia. - W przypadku stwierdzenia nieprawidłowości nie nadających się do usunięcia i jeżeli sposób wykonania uniemożliwia użytkowanie przedmiotu zamówienia zgodnie z jego przeznaczeniem, Zamawiający może zażądać wykonania przedmiotu zamówienie po raz drugi, zachowując prawo do naliczania Wykonawcy zastrzeżonych kar umownych i odszkodowań. - Pozytywny wynik odbioru technicznego linii optotelekomunikacyjnej i dokumentacji będzie podstawą do podpisania przez Komisję końcowego protokołu odbioru technicznego. - Protokół, sporządzony będzie w 2 (słownie: dwóch) jednobrzmiących egzemplarzach, z których 1 (słownie: jeden) egzemplarz otrzymuje Zamawiający i 1(jeden) egzemplarz otrzymuje Wykonawca. - Wszystkie czynności związane z odbiorami muszą zakończyć się w terminie realizacji umowy. - Do obowiązków Wykonawcy należy: utrzymanie miejsca wykonywania robót w należytym stanie, po zakończeniu prac uporządkowanie terenu budowy a w czasie ich trwania usuwania, na swój koszt, zbędnych materiałów, gruzu i świeci, zapewnienie ochrony mienia znajdującego się na terenie budowy, w szczególności pod względem przeciwpożarowym, oznaczenie zgodnie z obowiązującymi przepisami terenu budowy (odpowiednie oznakowanie i zabezpieczenie miejsc prowadzenia robót, wygrodzenie stref niebezpiecznych), po zakończeniu robót usunięcie poza teren budowy wszelkich urządzeń tymczasowych np. zaplecza itd., usunięcie na własny koszt wszelkich szkód spowodowanych przez Wykonawcę lub jego podwykonawców i powstałych w trakcie ralizacji inwestycji. 9 Wymagane uzgodnienia. Urząd do Spraw Cudzoziemców posiada: - zaopiniowane pozytywnie Szczegółowe warunki techniczne dostępu do kanalizacji kablowej TP w m. Warszawa wydane przez TPS.A. dla planowanej linii optotelekomunikacyjnej. Warunki stanowią podstawę do sporządzenia projektu technicznego na budowę linii telekomunikacyjnej, - Wykonawca na podstawie pełnomocnictwa udzielonego przez Zamawiającego zobowiązany jest do uzgodnienia opracowanej dokumentacji projektowej z TP S.A. jako dysponentem kanalizacji teletechnicznej w której będzie ułożony kabel. - W okresie planowania i realizacji przedmiotu zamówienia, Wykonawca jest zobowiązany do dokonywania niezbędnych uzgodnień z nastepujacymi podmiotami: - Centrum Personalizacji Dokumentów MSW - Nadwiślański Oddział Straży Granicznej, Załącznik nr 1 do SIWZ - 9 -

10 - Opracowana dokumentacja podlega zatwierdzeniu przez Zamawiającego. Sporządzenie i zatwierdzenie projektu technicznego pozostaje obowiązkiem Wykonawcy. - Rozpoczęcie etapu budowy kabla będzie możliwe po zawarciu przez Zamawiającego umowy z Telekomunikacją Polską S.A. i Komendą Główną Policji na dzierżawę kanalizacji. W tym celu, Zamawiający po uzgodnieniu dokumentacji projektowej zastrzega sobie czas, nie dłuższy jednak niż 30 dni, niezbędny do zawarcia stosownych umów. 10 Wymagania gwarancyjne. - Okres gwarancji na przedmiot zamówienia winien wynosić minimum 36 miesięcy. Szczegóły gwarancji określi umowa - W okresie gwarancji Wykonawca zobowiązany jest do bezpłatnego usuwania zgłoszonych błędów i braków w opracowanej dokumentacji. - Bieg okresu gwarancyjnego rozpocznie się od daty podpisania przez Wykonawcę oraz przedstawiciela Zamawiającego, protokołu odbioru przedmiotu zamówienia. - Usuwanie zgłoszonych błędów lub uzupełnianie braków będzie realizowane w terminie do 3 dni od momentu zgłoszenia. - Zgłoszenia faktu wystąpienia błędów lub braków dokonywane będą przez Zamawiającego w formie pisemnej pod numer faksu wskazany w protokole odbioru. - W przypadku wystąpienia istotnych zmian związanych z numerem zgłoszeniowym faksu, określonym w protokole odbioru, Wykonawca zobowiązany jest do pisemnego powiadomienia Zamawiającego o wprowadzonych w tym zakresie zmianach. - W uzasadnionych sytuacjach fakt wystąpienia błędów lub braków może zostać zgłoszony Wykonawcy przez Zamawiającego telefonicznie, z późniejszym potwierdzeniem zgłoszenia w formie pisemnej. Załącznik nr 1 do SIWZ

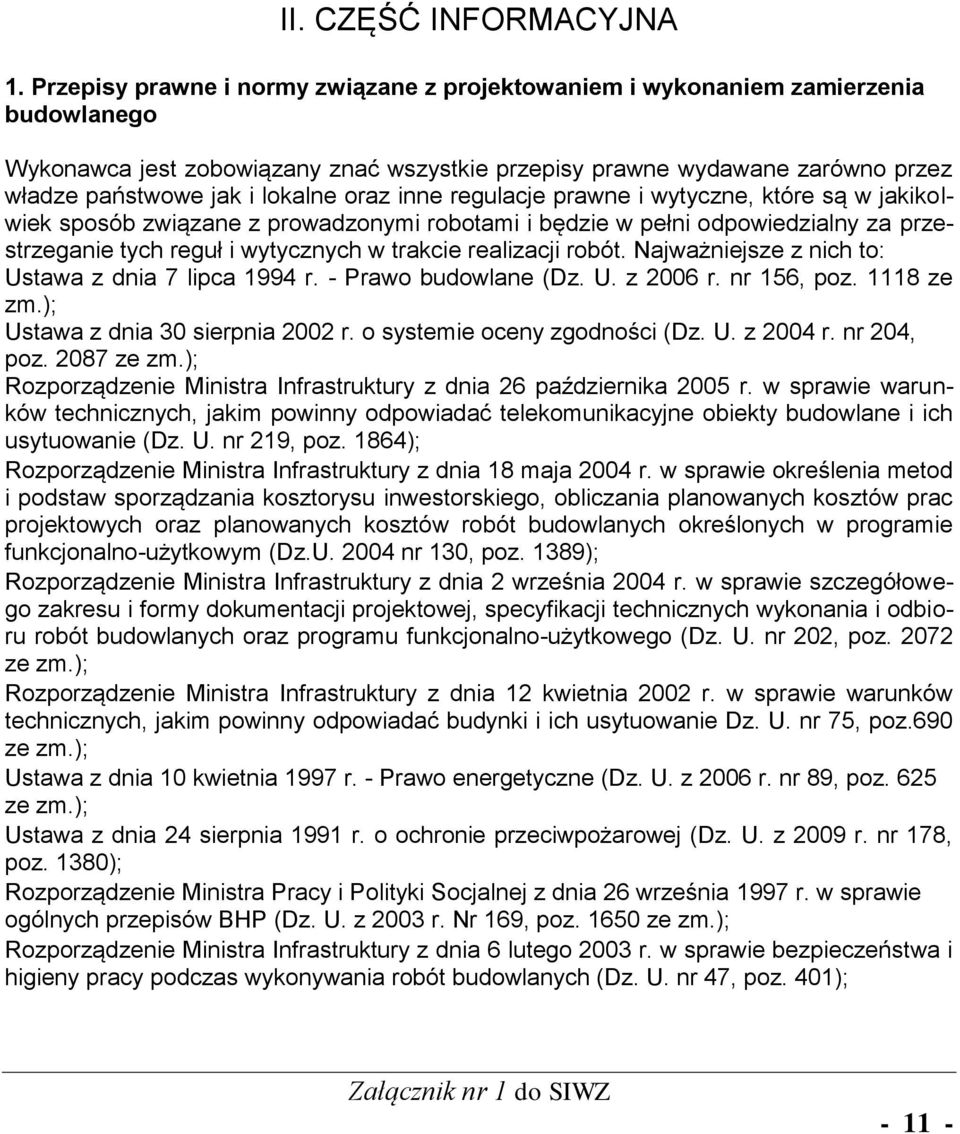

11 II. CZĘŚĆ INFORMACYJNA 1. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Wykonawca jest zobowiązany znać wszystkie przepisy prawne wydawane zarówno przez władze państwowe jak i lokalne oraz inne regulacje prawne i wytyczne, które są w jakikolwiek sposób związane z prowadzonymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych reguł i wytycznych w trakcie realizacji robót. Najważniejsze z nich to: Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2006 r. nr 156, poz ze zm.); Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. z 2004 r. nr 204, poz ze zm.); Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. nr 219, poz. 1864); Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U nr 130, poz. 1389); Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202, poz ze zm.); Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. nr 75, poz.690 ze zm.); Ustawa z dnia 10 kwietnia 1997 r. - Prawo energetyczne (Dz. U. z 2006 r. nr 89, poz. 625 ze zm.); Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. z 2009 r. nr 178, poz. 1380); Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów BHP (Dz. U. z 2003 r. Nr 169, poz ze zm.); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47, poz. 401); Załącznik nr 1 do SIWZ

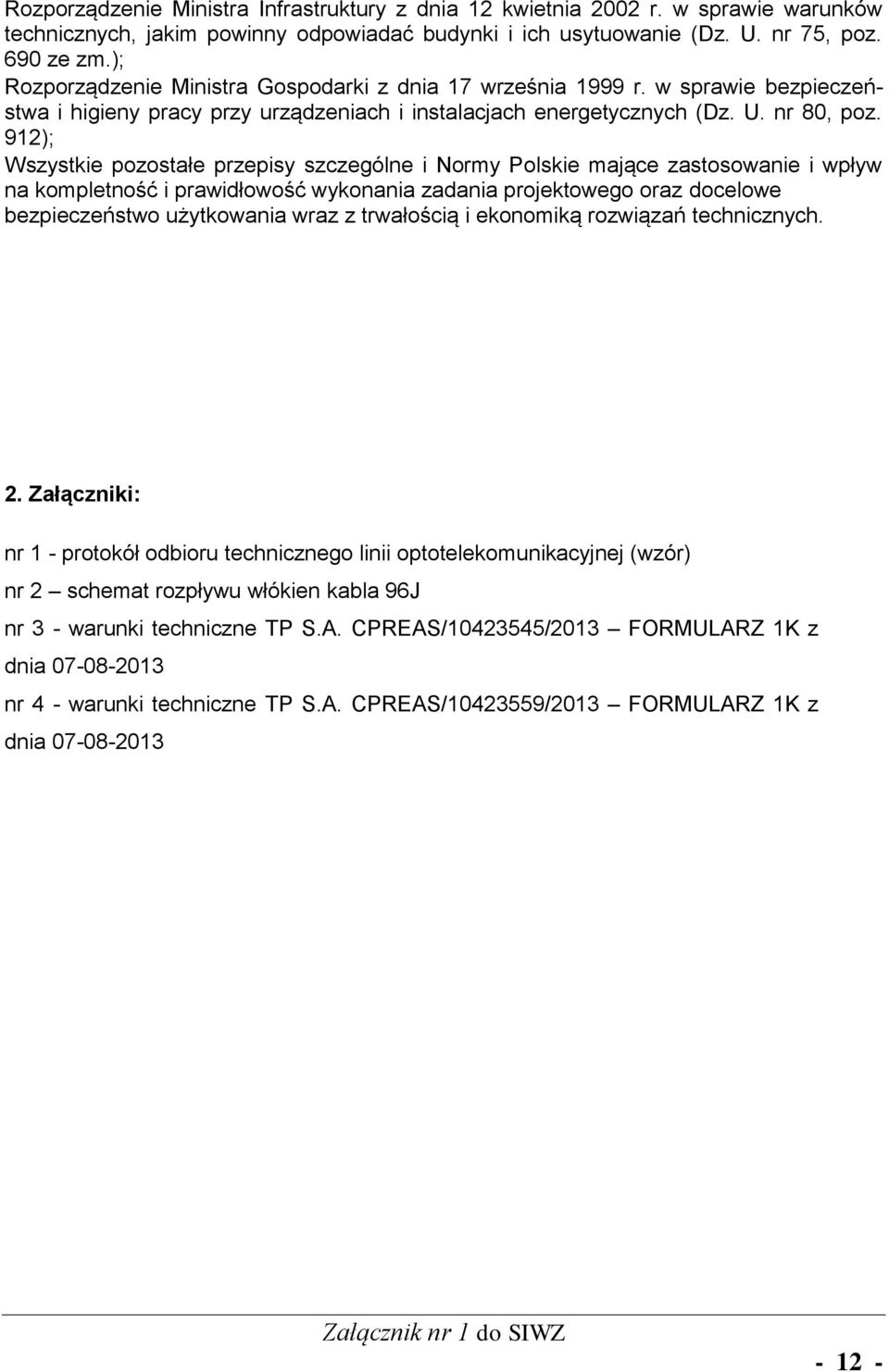

12 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 ze zm.); Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. nr 80, poz. 912); Wszystkie pozostałe przepisy szczególne i Normy Polskie mające zastosowanie i wpływ na kompletność i prawidłowość wykonania zadania projektowego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomiką rozwiązań technicznych. 2. Załączniki: nr 1 - protokół odbioru technicznego linii optotelekomunikacyjnej (wzór) nr 2 schemat rozpływu włókien kabla 96J nr 3 - warunki techniczne TP S.A. CPREAS/ /2013 FORMULARZ 1K z dnia nr 4 - warunki techniczne TP S.A. CPREAS/ /2013 FORMULARZ 1K z dnia Załącznik nr 1 do SIWZ

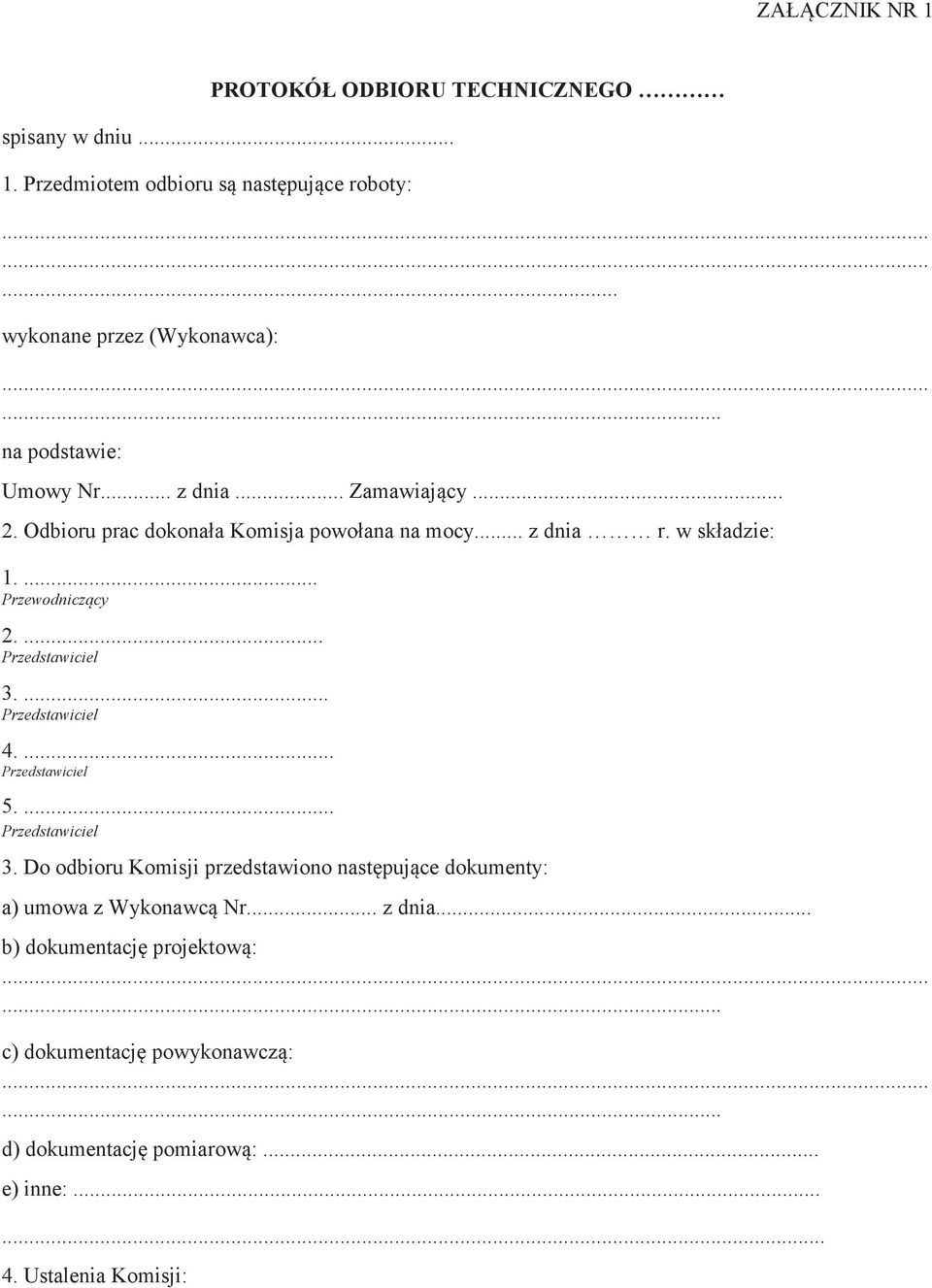

13 ZAŁCZNIK NR 1 PROTOKÓŁ ODBIORU TECHNICZNEGO spisany w dniu Przedmiotem odbioru s nastpujce roboty: wykonane przez (Wykonawca): na podstawie: Umowy Nr... z dnia... Zamawiajcy Odbioru prac dokonała Komisja powołana na mocy... z dnia r. w składzie: Przewodniczcy Przedstawiciel Przedstawiciel Przedstawiciel Przedstawiciel 3. Do odbioru Komisji przedstawiono nastpujce dokumenty: a) umowa z Wykonawc Nr... z dnia... b) dokumentacj projektow: c) dokumentacj powykonawcz: d) dokumentacj pomiarow:... e) inne: Ustalenia Komisji:

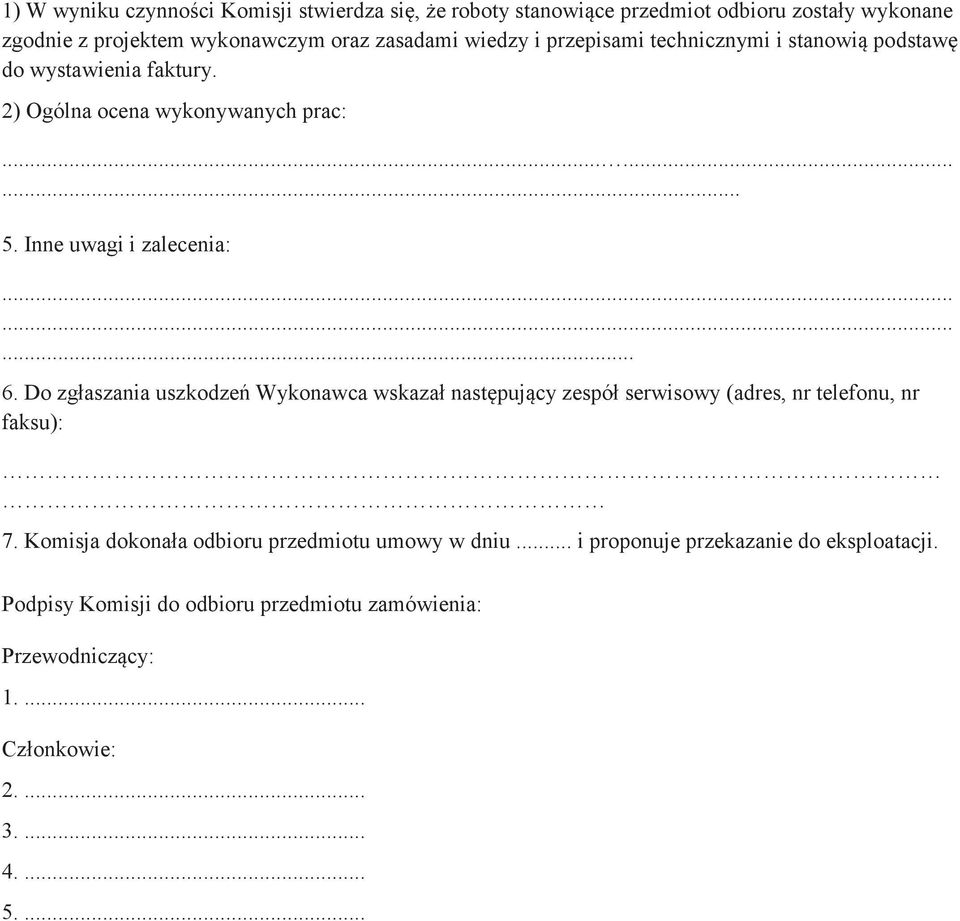

14 1) W wyniku czynnoci Komisji stwierdza si, e roboty stanowice przedmiot odbioru zostały wykonane zgodnie z projektem wykonawczym oraz zasadami wiedzy i przepisami technicznymi i stanowi podstaw do wystawienia faktury. 2) Ogólna ocena wykonywanych prac: Inne uwagi i zalecenia: Do zgłaszania uszkodze Wykonawca wskazał nastpujcy zespół serwisowy (adres, nr telefonu, nr faksu): 7. Komisja dokonała odbioru przedmiotu umowy w dniu... i proponuje przekazanie do eksploatacji. Podpisy Komisji do odbioru przedmiotu zamówienia: Przewodniczcy: Członkowie:

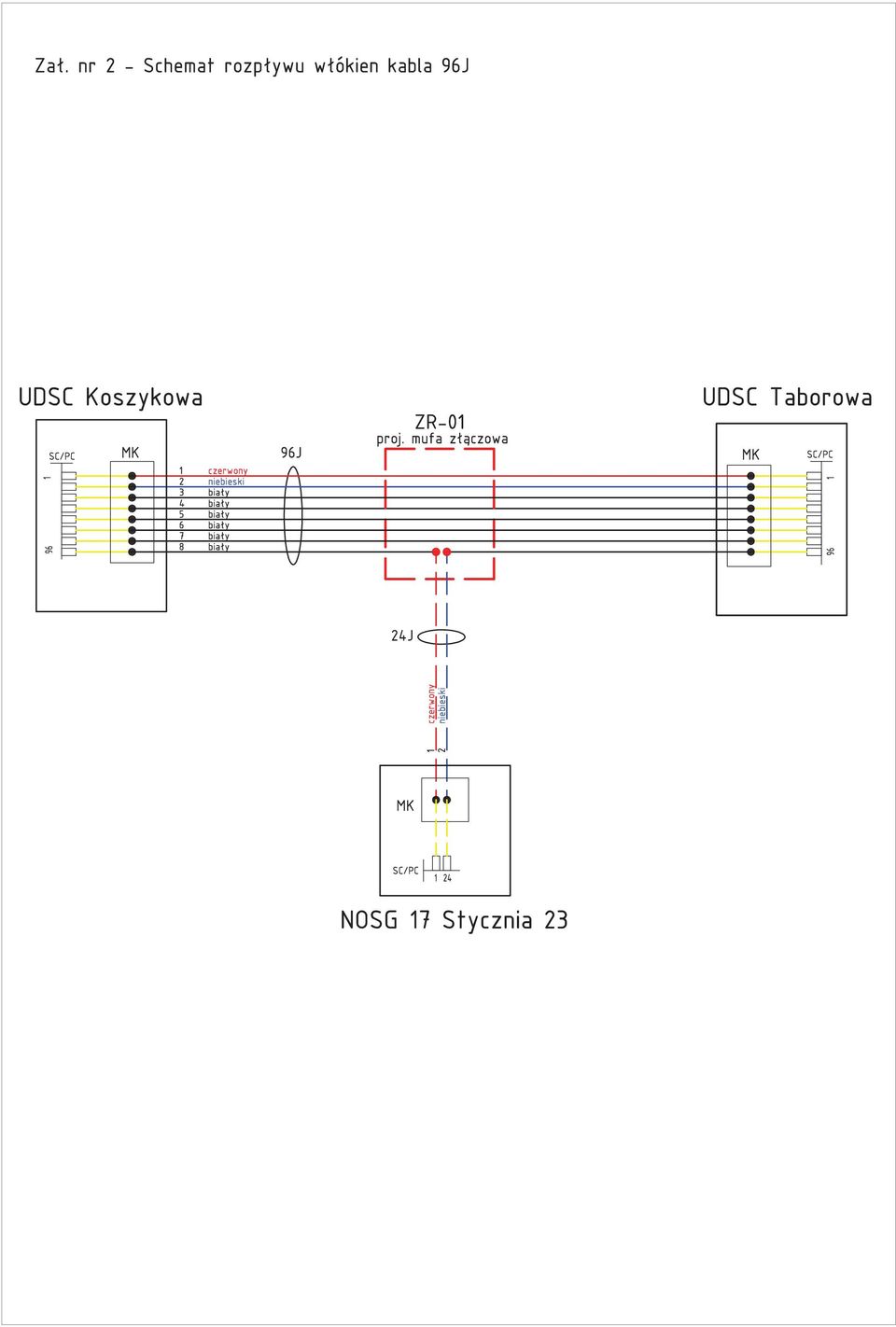

15

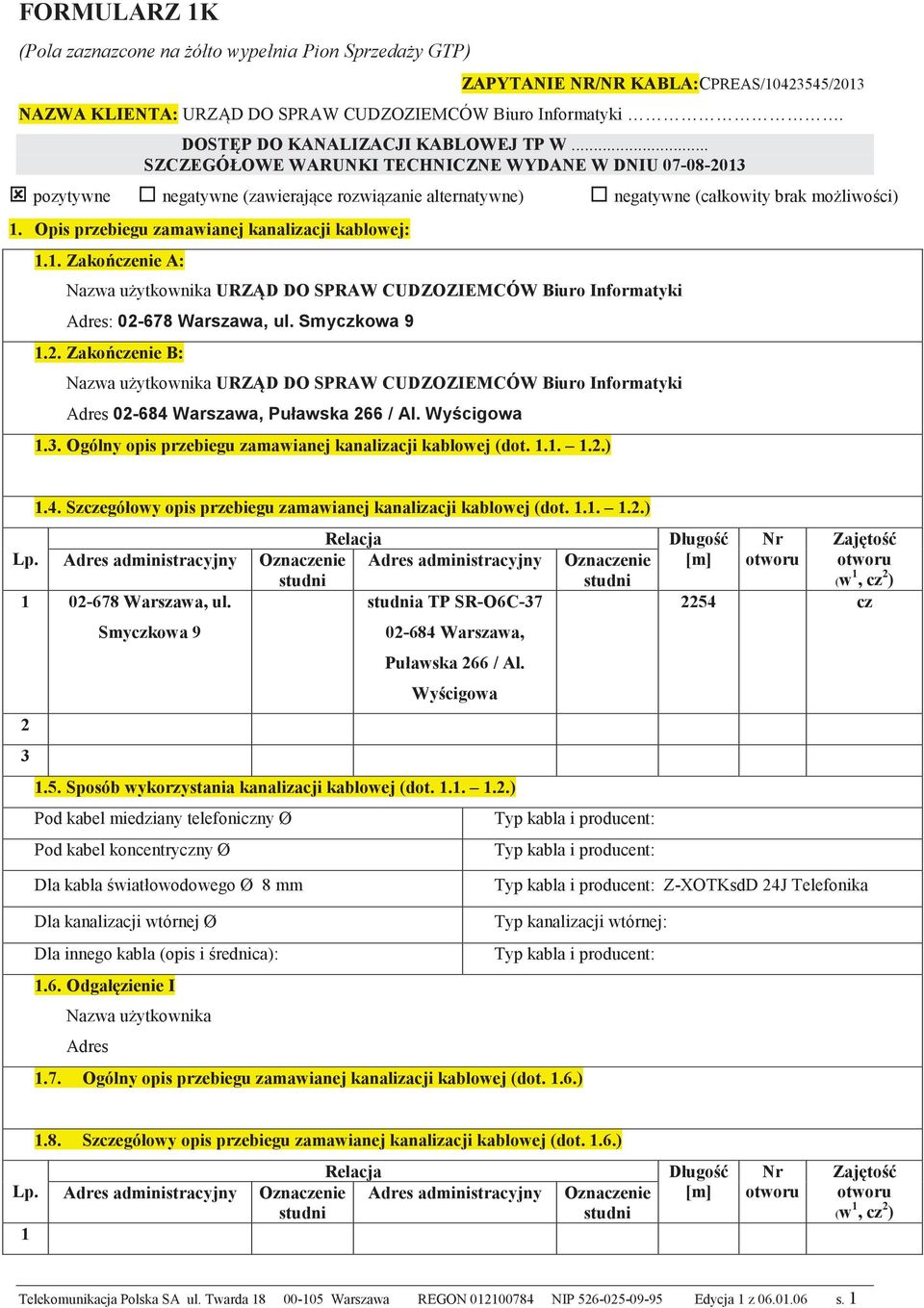

16 FORMULARZ 1K (Pola zaznazcone na ółto wypełnia Pion Sprzeday GTP) ZAPYTANIE NR/NR KABLA:CPREAS/ /2013 NAZWA KLIENTA: URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki. DOSTP DO KANALIZACJI KABLOWEJ TP W... SZCZEGÓŁOWE WARUNKI TECHNICZNE WYDANE W DNIU pozytywne negatywne (zawierajce rozwizanie alternatywne) negatywne (całkowity brak moliwoci) 1. Opis przebiegu zamawianej kanalizacji kablowej: 1.1. Zakoczenie A: Nazwa uytkownika URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki Adres: Warszawa, ul. Smyczkowa Zakoczenie B: Nazwa uytkownika URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki Adres Warszawa, Puławska 266 / Al. Wycigowa 1.3. Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot ) 1.4. Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot ) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny Warszawa, ul. studnia TP SR-O6C Smyczkowa Warszawa, Puławska 266 / Al. Wycigowa 1.5. Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Oznaczenie studni Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) 2254 cz Dla kabla wiatłowodowego Ø 8 mm Z-XOTKsdD 24J Telefonika Dla kanalizacji wtórnej Ø Typ kanalizacji wtórnej: Dla innego kabla (opis i rednica): 1.6. Odgałzienie I Nazwa uytkownika Adres 1.7. Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot. 1.6.) 1.8. Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot. 1.6.) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny 1 Oznaczenie studni Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 1

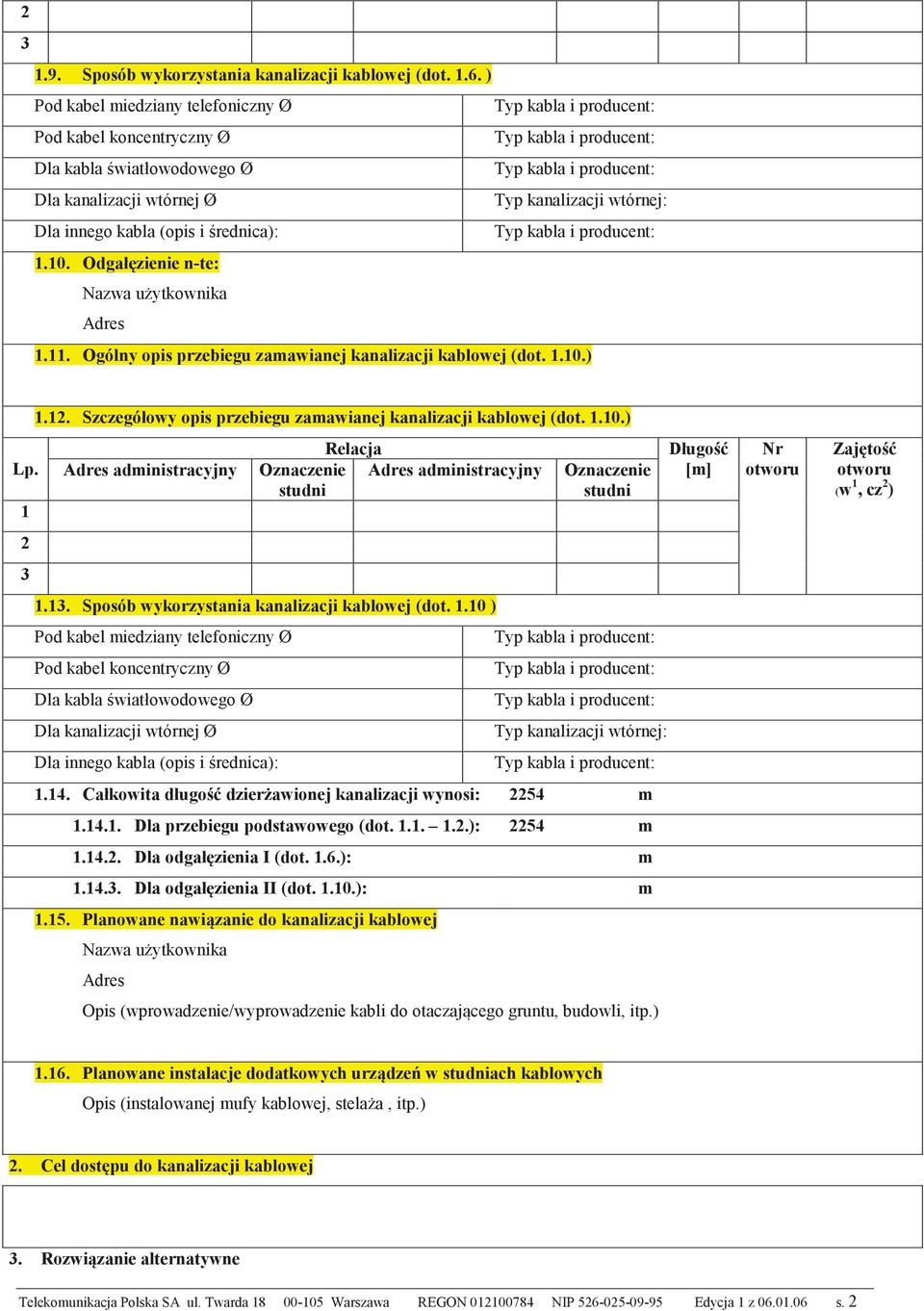

17 Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Dla kabla wiatłowodowego Ø Dla kanalizacji wtórnej Ø Typ kanalizacji wtórnej: Dla innego kabla (opis i rednica): Odgałzienie n-te: Nazwa uytkownika Adres Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot ) Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot ) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Dla kabla wiatłowodowego Ø Dla kanalizacji wtórnej Ø Dla innego kabla (opis i rednica): Oznaczenie studni Typ kanalizacji wtórnej: Całkowita długo dzierawionej kanalizacji wynosi: 2254 m Dla przebiegu podstawowego (dot ): 2254 m Dla odgałzienia I (dot. 1.6.): m Dla odgałzienia II (dot ): m Planowane nawizanie do kanalizacji kablowej Nazwa uytkownika Adres Opis (wprowadzenie/wyprowadzenie kabli do otaczajcego gruntu, budowli, itp.) Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) Planowane instalacje dodatkowych urzdze w studniach kablowych Opis (instalowanej mufy kablowej, stelaa, itp.) 2. Cel dostpu do kanalizacji kablowej 3. Rozwizanie alternatywne Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 2

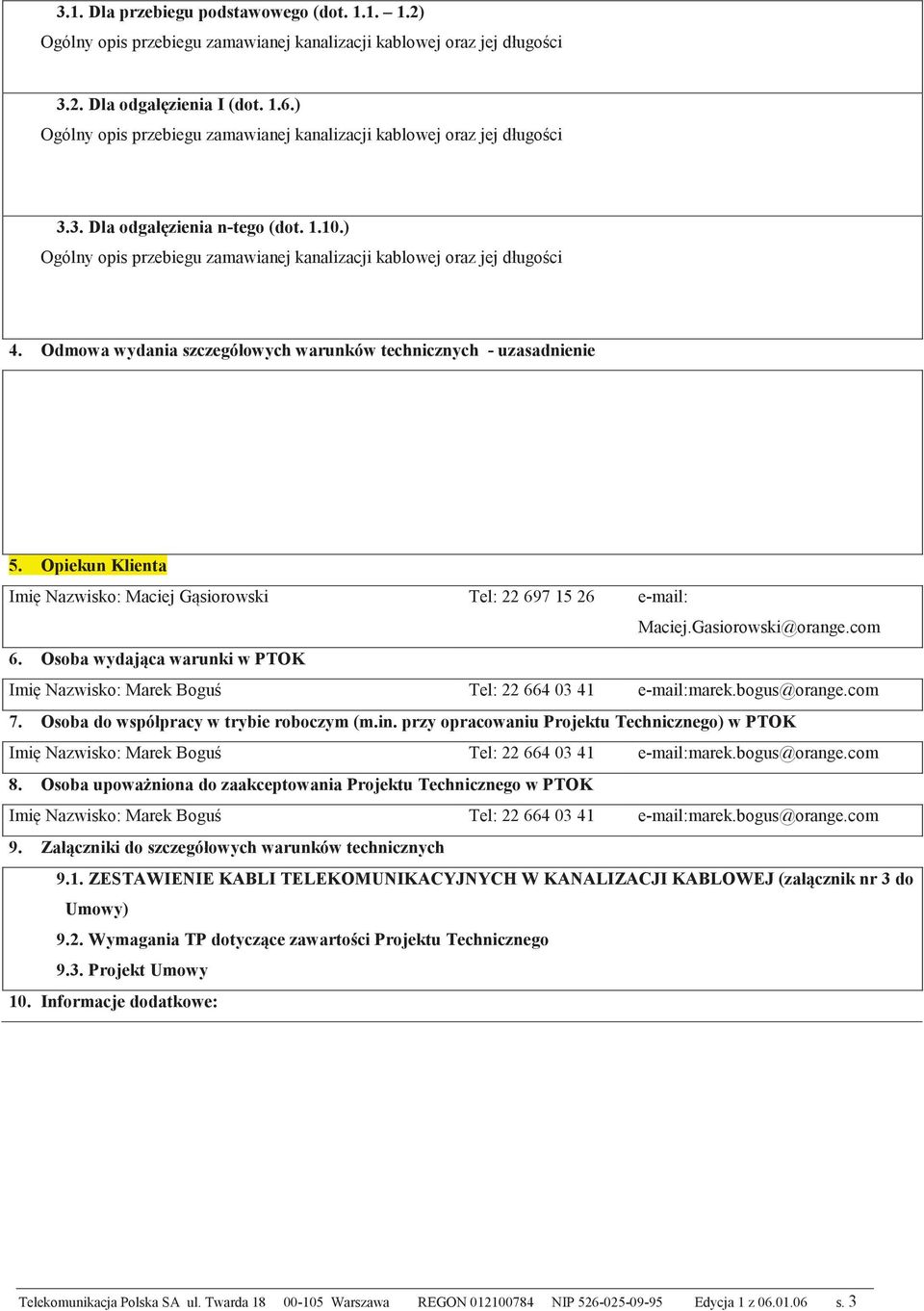

18 3.1. Dla przebiegu podstawowego (dot ) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 3.2. Dla odgałzienia I (dot. 1.6.) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 3.3. Dla odgałzienia n-tego (dot ) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 4. Odmowa wydania szczegółowych warunków technicznych - uzasadnienie 5. Opiekun Klienta Imi Nazwisko: Maciej Gsiorowski Tel: Maciej.Gasiorowski@orange.com 6. Osoba wydajca warunki w PTOK Imi Nazwisko: Marek Bogu Tel: marek.bogus@orange.com 7. Osoba do współpracy w trybie roboczym (m.in. przy opracowaniu Projektu Technicznego) w PTOK Imi Nazwisko: Marek Bogu Tel: marek.bogus@orange.com 8. Osoba upowaniona do zaakceptowania Projektu Technicznego w PTOK Imi Nazwisko: Marek Bogu Tel: marek.bogus@orange.com 9. Załczniki do szczegółowych warunków technicznych 9.1. ZESTAWIENIE KABLI TELEKOMUNIKACYJNYCH W KANALIZACJI KABLOWEJ (załcznik nr 3 do Umowy) 9.2. Wymagania TP dotyczce zawartoci Projektu Technicznego 9.3. Projekt Umowy 10. Informacje dodatkowe: Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 3

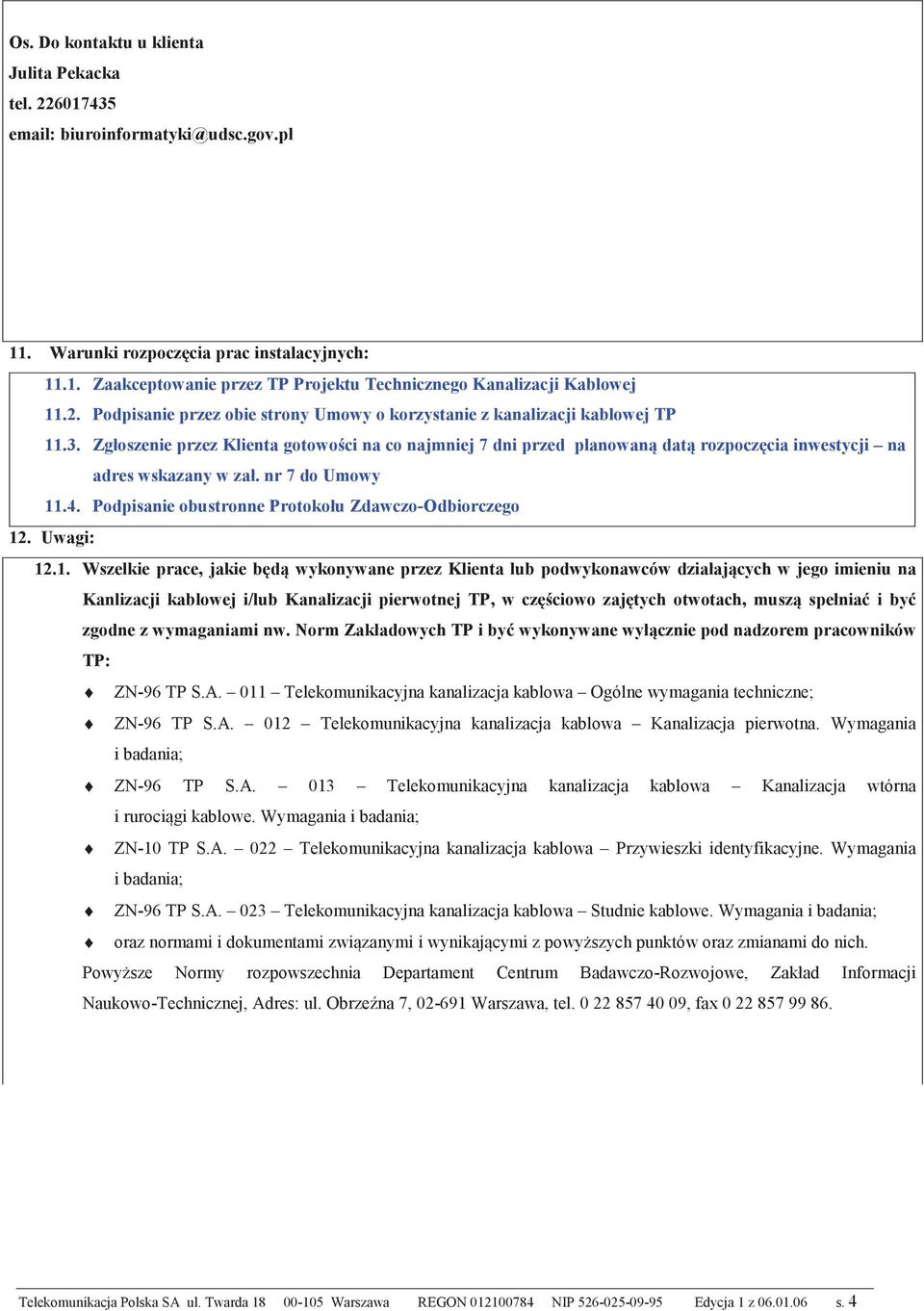

19 Os. Do kontaktu u klienta Julita Pekacka tel biuroinformatyki@udsc.gov.pl 11. Warunki rozpoczcia prac instalacyjnych: Zaakceptowanie przez TP Projektu Technicznego Kanalizacji Kablowej Podpisanie przez obie strony Umowy o korzystanie z kanalizacji kablowej TP Zgłoszenie przez Klienta gotowoci na co najmniej 7 dni przed planowan dat rozpoczcia inwestycji na adres wskazany w zał. nr 7 do Umowy Podpisanie obustronne Protokołu Zdawczo-Odbiorczego 12. Uwagi: Wszelkie prace, jakie bd wykonywane przez Klienta lub podwykonawców działajcych w jego imieniu na Kanlizacji kablowej i/lub Kanalizacji pierwotnej TP, w czciowo zajtych otwotach, musz spełnia i by zgodne z wymaganiami nw. Norm Zakładowych TP i by wykonywane wyłcznie pod nadzorem pracowników TP: ZN-96 TP S.A. 011 Telekomunikacyjna kanalizacja kablowa Ogólne wymagania techniczne; ZN-96 TP S.A. 012 Telekomunikacyjna kanalizacja kablowa Kanalizacja pierwotna. Wymagania i badania; ZN-96 TP S.A. 013 Telekomunikacyjna kanalizacja kablowa Kanalizacja wtórna i rurocigi kablowe. Wymagania i badania; ZN-10 TP S.A. 022 Telekomunikacyjna kanalizacja kablowa Przywieszki identyfikacyjne. Wymagania i badania; ZN-96 TP S.A. 023 Telekomunikacyjna kanalizacja kablowa Studnie kablowe. Wymagania i badania; oraz normami i dokumentami zwizanymi i wynikajcymi z powyszych punktów oraz zmianami do nich. Powysze Normy rozpowszechnia Departament Centrum Badawczo-Rozwojowe, Zakład Informacji Naukowo-Technicznej, Adres: ul. Obrzena 7, Warszawa, tel , fax Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 4

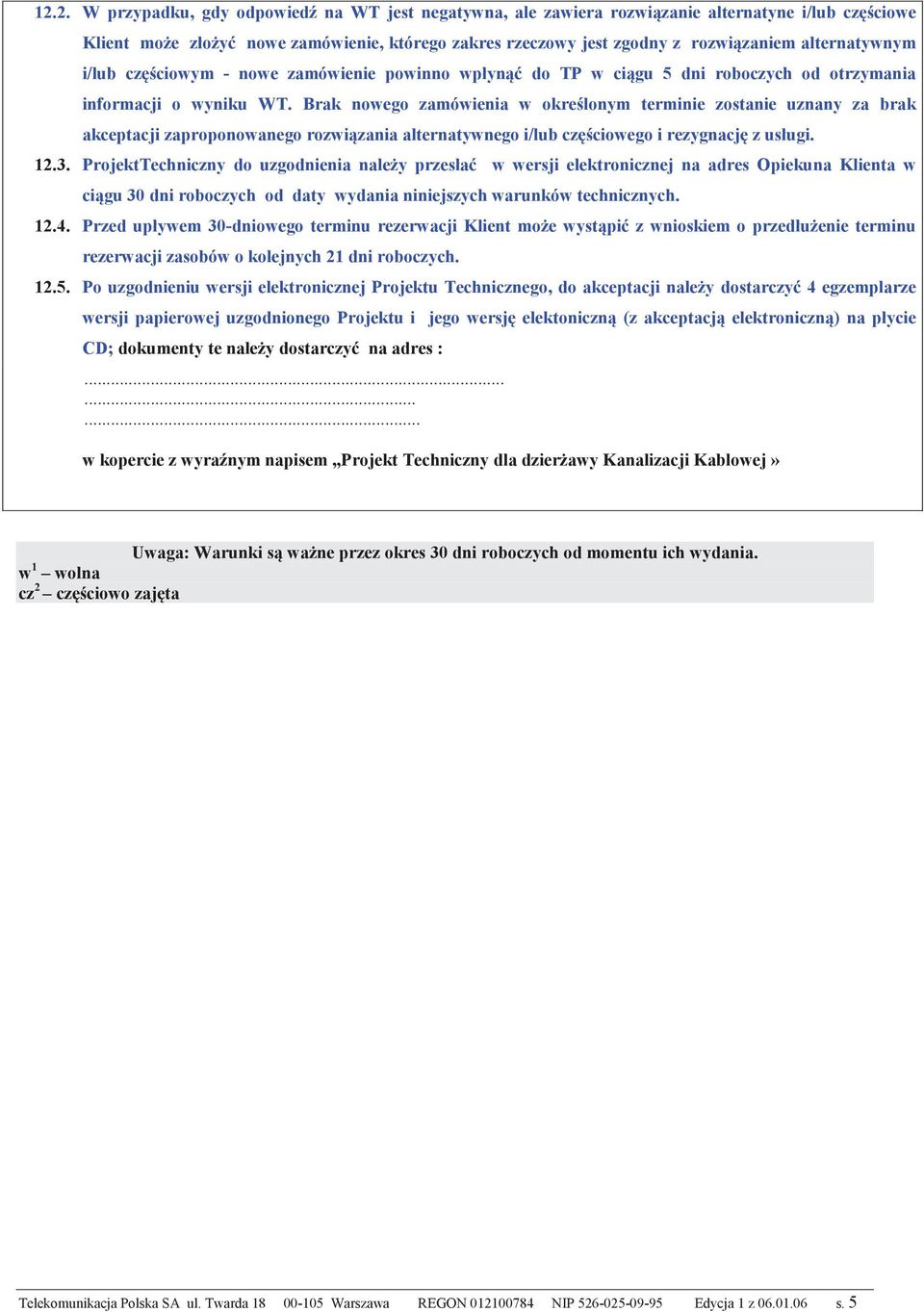

20 12.2. W przypadku, gdy odpowied na WT jest negatywna, ale zawiera rozwizanie alternatyne i/lub czciowe Klient moe złoy nowe zamówienie, którego zakres rzeczowy jest zgodny z rozwizaniem alternatywnym i/lub czciowym - nowe zamówienie powinno wpłyn do TP w cigu 5 dni roboczych od otrzymania informacji o wyniku WT. Brak nowego zamówienia w okrelonym terminie zostanie uznany za brak akceptacji zaproponowanego rozwizania alternatywnego i/lub czciowego i rezygnacj z usługi ProjektTechniczny do uzgodnienia naley przesła w wersji elektronicznej na adres Opiekuna Klienta w cigu 30 dni roboczych od daty wydania niniejszych warunków technicznych Przed upływem 30-dniowego terminu rezerwacji Klient moe wystpi z wnioskiem o przedłuenie terminu rezerwacji zasobów o kolejnych 21 dni roboczych Po uzgodnieniu wersji elektronicznej Projektu Technicznego, do akceptacji naley dostarczy 4 egzemplarze wersji papierowej uzgodnionego Projektu i jego wersj elektoniczn (z akceptacj elektroniczn) na płycie CD; dokumenty te naley dostarczy na adres : w kopercie z wyra nym napisem Projekt Techniczny dla dzierawy Kanalizacji Kablowej» Uwaga: Warunki s wane przez okres 30 dni roboczych od momentu ich wydania. w 1 wolna cz 2 czciowo zajta Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 5

21 FORMULARZ 1K (Pola zaznazcone na ółto wypełnia Pion Sprzeday GTP) ZAPYTANIE NR/NR KABLA:CPREAS/ /2013 NAZWA KLIENTA: URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki. DOSTP DO KANALIZACJI KABLOWEJ TP W... SZCZEGÓŁOWE WARUNKI TECHNICZNE WYDANE W DNIU pozytywne negatywne (zawierajce rozwizanie alternatywne) negatywne (całkowity brak moliwoci) 1. Opis przebiegu zamawianej kanalizacji kablowej: 1.1. Zakoczenie A: Nazwa uytkownika URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki Adres: Warszawa, ul. Marynarska / ul. Wołoska (skrzyowanie) 1.2. Zakoczenie B: Nazwa uytkownika URZD DO SPRAW CUDZOZIEMCÓW Biuro Informatyki Adres Warszawa, 17 Stycznia Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot ) 1.4. Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot ) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny Warszawa, ul Warszawa, Marynarska / ul. Wołoska (skrzyowanie) Stycznia Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Oznaczenie studni Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) 2528 cz Dla kabla wiatłowodowego Ø 8 mm Z-XOTKsdD 24J Telefonika Dla kanalizacji wtórnej Ø Typ kanalizacji wtórnej: Dla innego kabla (opis i rednica): 1.6. Odgałzienie I Nazwa uytkownika Adres 1.7. Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot. 1.6.) 1.8. Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot. 1.6.) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny 1 Oznaczenie studni Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) 2 Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 1

22 Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Dla kabla wiatłowodowego Ø Dla kanalizacji wtórnej Ø Typ kanalizacji wtórnej: Dla innego kabla (opis i rednica): Odgałzienie n-te: Nazwa uytkownika Adres Ogólny opis przebiegu zamawianej kanalizacji kablowej (dot ) Szczegółowy opis przebiegu zamawianej kanalizacji kablowej (dot ) Relacja Lp. Adres administracyjny Oznaczenie studni Adres administracyjny Sposób wykorzystania kanalizacji kablowej (dot ) Pod kabel miedziany telefoniczny Ø Pod kabel koncentryczny Ø Dla kabla wiatłowodowego Ø Dla kanalizacji wtórnej Ø Dla innego kabla (opis i rednica): Oznaczenie studni Typ kanalizacji wtórnej: Całkowita długo dzierawionej kanalizacji wynosi: 2528 m Dla przebiegu podstawowego (dot ): 2528 m Dla odgałzienia I (dot. 1.6.): m Dla odgałzienia II (dot ): m Planowane nawizanie do kanalizacji kablowej Nazwa uytkownika Adres Opis (wprowadzenie/wyprowadzenie kabli do otaczajcego gruntu, budowli, itp.) Długo [m] Nr otworu Zajto otworu (w 1, cz 2 ) Planowane instalacje dodatkowych urzdze w studniach kablowych Opis (instalowanej mufy kablowej, stelaa, itp.) 2. Cel dostpu do kanalizacji kablowej 3. Rozwizanie alternatywne Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 2

23 3.1. Dla przebiegu podstawowego (dot ) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 3.2. Dla odgałzienia I (dot. 1.6.) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 3.3. Dla odgałzienia n-tego (dot ) Ogólny opis przebiegu zamawianej kanalizacji kablowej oraz jej długoci 4. Odmowa wydania szczegółowych warunków technicznych - uzasadnienie 5. Opiekun Klienta Imi Nazwisko: Maciej Gsiorowski Tel: Maciej.Gasiorowski@orange.com 6. Osoba wydajca warunki w PTOK Imi Nazwisko: Marek Bogu Tel: Marek.Bogus@orange.com 7. Osoba do współpracy w trybie roboczym (m.in. przy opracowaniu Projektu Technicznego) w PTOK Imi Nazwisko: Marek Bogu Tel: Marek.Bogus@orange.com 8. Osoba upowaniona do zaakceptowania Projektu Technicznego w PTOK Imi Nazwisko: Marek Bogu Tel: Marek.Bogus@orange.com 9. Załczniki do szczegółowych warunków technicznych 9.1. ZESTAWIENIE KABLI TELEKOMUNIKACYJNYCH W KANALIZACJI KABLOWEJ (załcznik nr 3 do Umowy) 9.2. Wymagania TP dotyczce zawartoci Projektu Technicznego 9.3. Projekt Umowy 10. Informacje dodatkowe: Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 3

24 Os. Do kontaktu u klienta Julita Pekacka tel biuroinformatyki@udsc.gov.pl 11. Warunki rozpoczcia prac instalacyjnych: Zaakceptowanie przez TP Projektu Technicznego Kanalizacji Kablowej Podpisanie przez obie strony Umowy o korzystanie z kanalizacji kablowej TP Zgłoszenie przez Klienta gotowoci na co najmniej 7 dni przed planowan dat rozpoczcia inwestycji na adres wskazany w zał. nr 7 do Umowy Podpisanie obustronne Protokołu Zdawczo-Odbiorczego 12. Uwagi: Wszelkie prace, jakie bd wykonywane przez Klienta lub podwykonawców działajcych w jego imieniu na Kanlizacji kablowej i/lub Kanalizacji pierwotnej TP, w czciowo zajtych otwotach, musz spełnia i by zgodne z wymaganiami nw. Norm Zakładowych TP i by wykonywane wyłcznie pod nadzorem pracowników TP: ZN-96 TP S.A. 011 Telekomunikacyjna kanalizacja kablowa Ogólne wymagania techniczne; ZN-96 TP S.A. 012 Telekomunikacyjna kanalizacja kablowa Kanalizacja pierwotna. Wymagania i badania; ZN-96 TP S.A. 013 Telekomunikacyjna kanalizacja kablowa Kanalizacja wtórna i rurocigi kablowe. Wymagania i badania; ZN-10 TP S.A. 022 Telekomunikacyjna kanalizacja kablowa Przywieszki identyfikacyjne. Wymagania i badania; ZN-96 TP S.A. 023 Telekomunikacyjna kanalizacja kablowa Studnie kablowe. Wymagania i badania; oraz normami i dokumentami zwizanymi i wynikajcymi z powyszych punktów oraz zmianami do nich. Powysze Normy rozpowszechnia Departament Centrum Badawczo-Rozwojowe, Zakład Informacji Naukowo-Technicznej, Adres: ul. Obrzena 7, Warszawa, tel , fax Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 4

25 12.2. W przypadku, gdy odpowied na WT jest negatywna, ale zawiera rozwizanie alternatyne i/lub czciowe Klient moe złoy nowe zamówienie, którego zakres rzeczowy jest zgodny z rozwizaniem alternatywnym i/lub czciowym - nowe zamówienie powinno wpłyn do TP w cigu 5 dni roboczych od otrzymania informacji o wyniku WT. Brak nowego zamówienia w okrelonym terminie zostanie uznany za brak akceptacji zaproponowanego rozwizania alternatywnego i/lub czciowego i rezygnacj z usługi ProjektTechniczny do uzgodnienia naley przesła w wersji elektronicznej na adres Opiekuna Klienta w cigu 30 dni roboczych od daty wydania niniejszych warunków technicznych Przed upływem 30-dniowego terminu rezerwacji Klient moe wystpi z wnioskiem o przedłuenie terminu rezerwacji zasobów o kolejnych 21 dni roboczych Po uzgodnieniu wersji elektronicznej Projektu Technicznego, do akceptacji naley dostarczy 4 egzemplarze wersji papierowej uzgodnionego Projektu i jego wersj elektoniczn (z akceptacj elektroniczn) na płycie CD; dokumenty te naley dostarczy na adres : w kopercie z wyra nym napisem Projekt Techniczny dla dzierawy Kanalizacji Kablowej» Uwaga: Warunki s wane przez okres 30 dni roboczych od momentu ich wydania. w 1 wolna cz 2 czciowo zajta Telekomunikacja Polska SA ul. Twarda Warszawa REGON NIP Edycja 1 z s. 5
