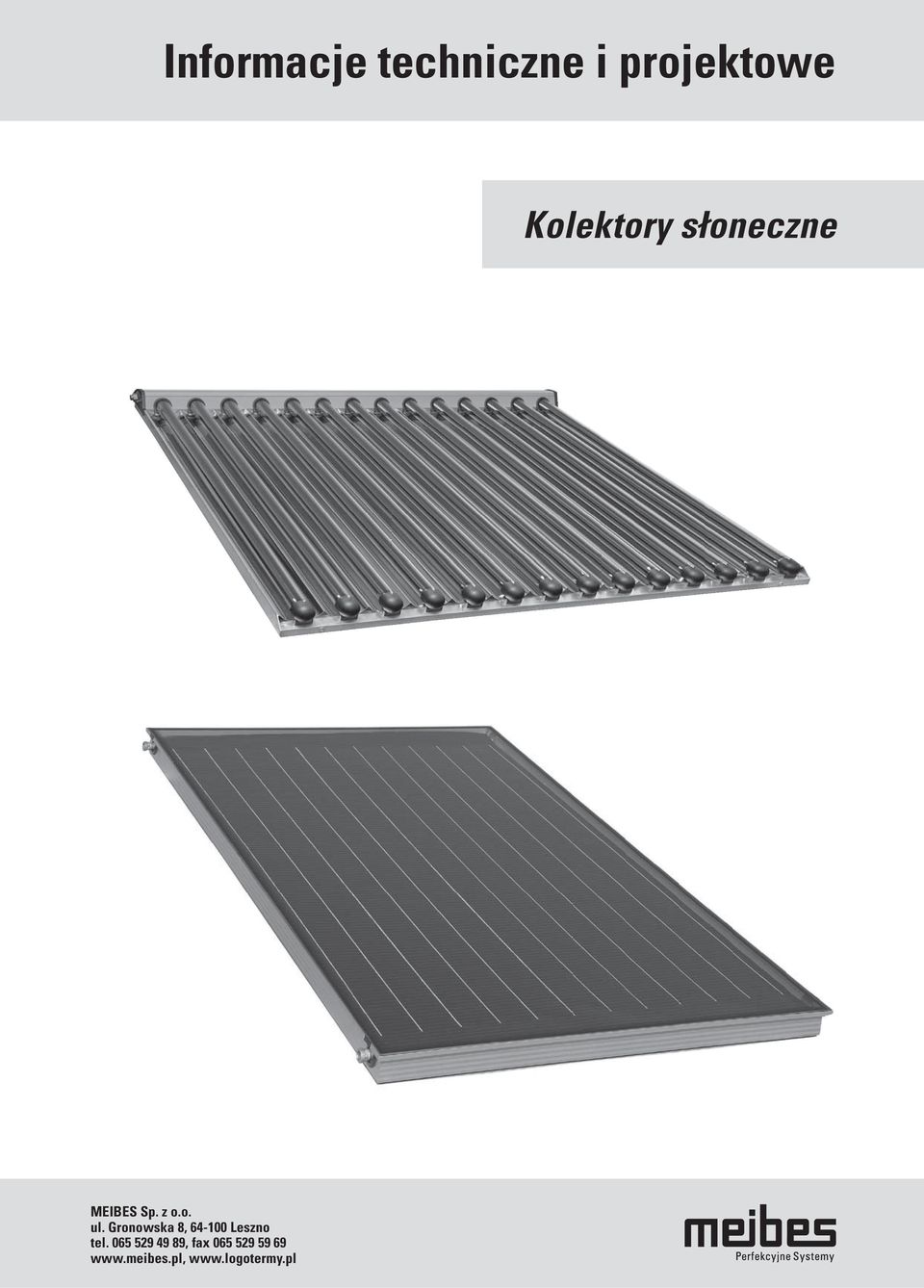

1 Informacje techniczne i projektowe Kolektory słoneczne MEIBES Sp. z o.o. ul. Gronowska 8, Leszno tel , fax

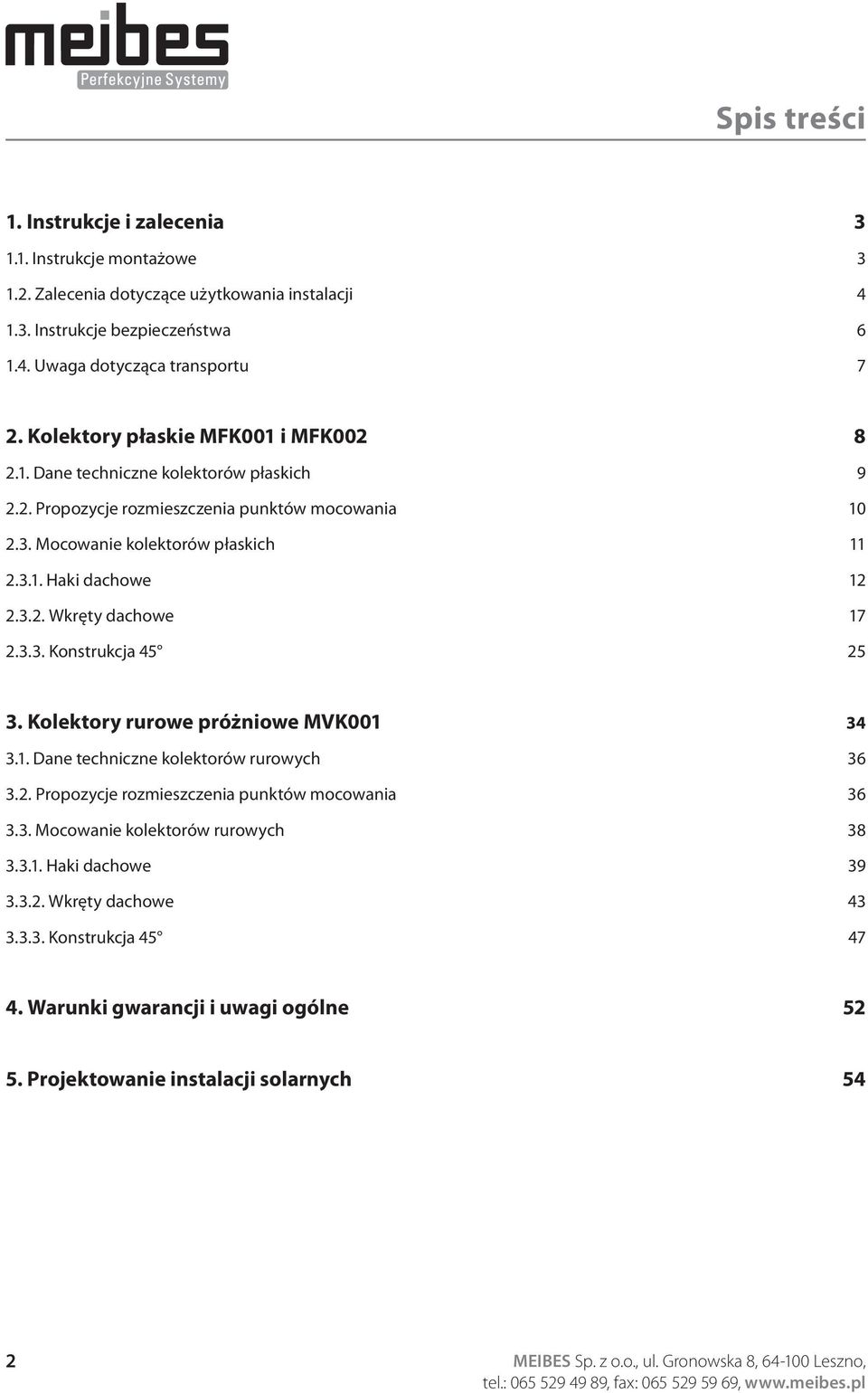

2 Spis treści 1. Instrukcje i zalecenia Instrukcje montażowe Zalecenia dotyczące użytkowania instalacji Instrukcje bezpieczeństwa Uwaga dotycząca transportu 7 2. Kolektory płaskie MFK001 i MFK Dane techniczne kolektorów płaskich Propozycje rozmieszczenia punktów mocowania Mocowanie kolektorów płaskich Haki dachowe Wkręty dachowe Konstrukcja Kolektory rurowe próżniowe MVK Dane techniczne kolektorów rurowych Propozycje rozmieszczenia punktów mocowania Mocowanie kolektorów rurowych Haki dachowe Wkręty dachowe Konstrukcja Warunki gwarancji i uwagi ogólne Projektowanie instalacji solarnych 54 2 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

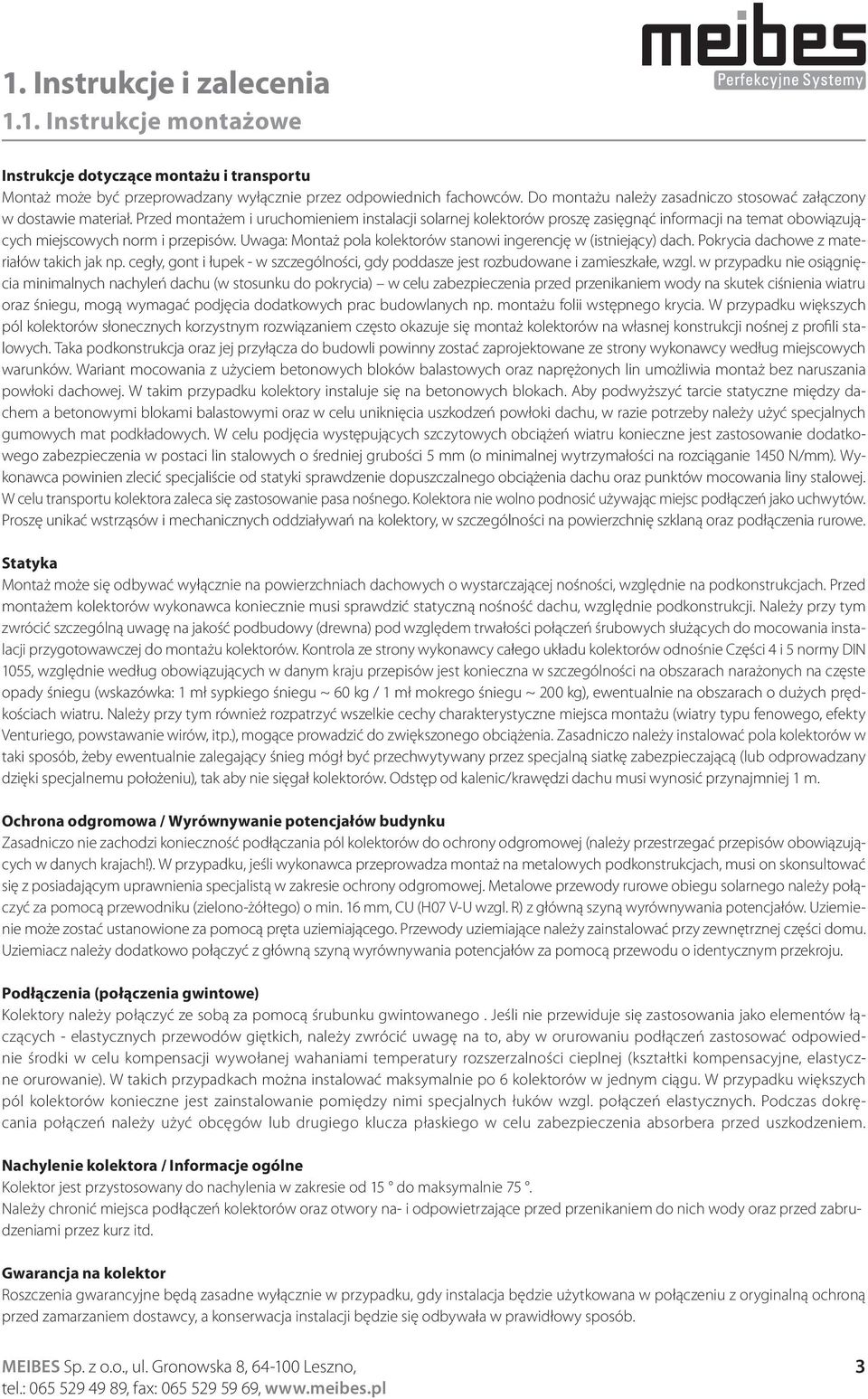

3 1. Instrukcje i zalecenia 1.1. Instrukcje montażowe Instrukcje dotyczące montażu i transportu Montaż może być przeprowadzany wyłącznie przez odpowiednich fachowców. Do montażu należy zasadniczo stosować załączony w dostawie materiał. Przed montażem i uruchomieniem instalacji solarnej kolektorów proszę zasięgnąć informacji na temat obowiązujących miejscowych norm i przepisów. Uwaga: Montaż pola kolektorów stanowi ingerencję w (istniejący) dach. Pokrycia dachowe z materiałów takich jak np. cegły, gont i łupek - w szczególności, gdy poddasze jest rozbudowane i zamieszkałe, wzgl. w przypadku nie osiągnięcia minimalnych nachyleń dachu (w stosunku do pokrycia) w celu zabezpieczenia przed przenikaniem wody na skutek ciśnienia wiatru oraz śniegu, mogą wymagać podjęcia dodatkowych prac budowlanych np. montażu folii wstępnego krycia. W przypadku większych pól kolektorów słonecznych korzystnym rozwiązaniem często okazuje się montaż kolektorów na własnej konstrukcji nośnej z profili stalowych. Taka podkonstrukcja oraz jej przyłącza do budowli powinny zostać zaprojektowane ze strony wykonawcy według miejscowych warunków. Wariant mocowania z użyciem betonowych bloków balastowych oraz naprężonych lin umożliwia montaż bez naruszania powłoki dachowej. W takim przypadku kolektory instaluje się na betonowych blokach. Aby podwyższyć tarcie statyczne między dachem a betonowymi blokami balastowymi oraz w celu uniknięcia uszkodzeń powłoki dachu, w razie potrzeby należy użyć specjalnych gumowych mat podkładowych. W celu podjęcia występujących szczytowych obciążeń wiatru konieczne jest zastosowanie dodatkowego zabezpieczenia w postaci lin stalowych o średniej grubości 5 mm (o minimalnej wytrzymałości na rozciąganie 1450 N/mm). Wykonawca powinien zlecić specjaliście od statyki sprawdzenie dopuszczalnego obciążenia dachu oraz punktów mocowania liny stalowej. W celu transportu kolektora zaleca się zastosowanie pasa nośnego. Kolektora nie wolno podnosić używając miejsc podłączeń jako uchwytów. Proszę unikać wstrząsów i mechanicznych oddziaływań na kolektory, w szczególności na powierzchnię szklaną oraz podłączenia rurowe. Statyka Montaż może się odbywać wyłącznie na powierzchniach dachowych o wystarczającej nośności, względnie na podkonstrukcjach. Przed montażem kolektorów wykonawca koniecznie musi sprawdzić statyczną nośność dachu, względnie podkonstrukcji. Należy przy tym zwrócić szczególną uwagę na jakość podbudowy (drewna) pod względem trwałości połączeń śrubowych służących do mocowania instalacji przygotowawczej do montażu kolektorów. Kontrola ze strony wykonawcy całego układu kolektorów odnośnie Części 4 i 5 normy DIN 1055, względnie według obowiązujących w danym kraju przepisów jest konieczna w szczególności na obszarach narażonych na częste opady śniegu (wskazówka: 1 mł sypkiego śniegu ~ 60 kg / 1 mł mokrego śniegu ~ 200 kg), ewentualnie na obszarach o dużych prędkościach wiatru. Należy przy tym również rozpatrzyć wszelkie cechy charakterystyczne miejsca montażu (wiatry typu fenowego, efekty Venturiego, powstawanie wirów, itp.), mogące prowadzić do zwiększonego obciążenia. Zasadniczo należy instalować pola kolektorów w taki sposób, żeby ewentualnie zalegający śnieg mógł być przechwytywany przez specjalną siatkę zabezpieczającą (lub odprowadzany dzięki specjalnemu położeniu), tak aby nie sięgał kolektorów. Odstęp od kalenic/krawędzi dachu musi wynosić przynajmniej 1 m. Ochrona odgromowa / Wyrównywanie potencjałów budynku Zasadniczo nie zachodzi konieczność podłączania pól kolektorów do ochrony odgromowej (należy przestrzegać przepisów obowiązujących w danych krajach!). W przypadku, jeśli wykonawca przeprowadza montaż na metalowych podkonstrukcjach, musi on skonsultować się z posiadającym uprawnienia specjalistą w zakresie ochrony odgromowej. Metalowe przewody rurowe obiegu solarnego należy połączyć za pomocą przewodniku (zielono-żółtego) o min. 16 mm, CU (H07 V-U wzgl. R) z główną szyną wyrównywania potencjałów. Uziemienie może zostać ustanowione za pomocą pręta uziemiającego. Przewody uziemiające należy zainstalować przy zewnętrznej części domu. Uziemiacz należy dodatkowo połączyć z główną szyną wyrównywania potencjałów za pomocą przewodu o identycznym przekroju. Podłączenia (połączenia gwintowe) Kolektory należy połączyć ze sobą za pomocą śrubunku gwintowanego. Jeśli nie przewiduje się zastosowania jako elementów łączących - elastycznych przewodów giętkich, należy zwrócić uwagę na to, aby w orurowaniu podłączeń zastosować odpowiednie środki w celu kompensacji wywołanej wahaniami temperatury rozszerzalności cieplnej (kształtki kompensacyjne, elastyczne orurowanie). W takich przypadkach można instalować maksymalnie po 6 kolektorów w jednym ciągu. W przypadku większych pól kolektorów konieczne jest zainstalowanie pomiędzy nimi specjalnych łuków wzgl. połączeń elastycznych. Podczas dokręcania połączeń należy użyć obcęgów lub drugiego klucza płaskiego w celu zabezpieczenia absorbera przed uszkodzeniem. Nachylenie kolektora / Informacje ogólne Kolektor jest przystosowany do nachylenia w zakresie od 15 do maksymalnie 75. Należy chronić miejsca podłączeń kolektorów oraz otwory na- i odpowietrzające przed przenikaniem do nich wody oraz przed zabrudzeniami przez kurz itd. Gwarancja na kolektor Roszczenia gwarancyjne będą zasadne wyłącznie w przypadku, gdy instalacja będzie użytkowana w połączeniu z oryginalną ochroną przed zamarzaniem dostawcy, a konserwacja instalacji będzie się odbywała w prawidłowy sposób. MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 3

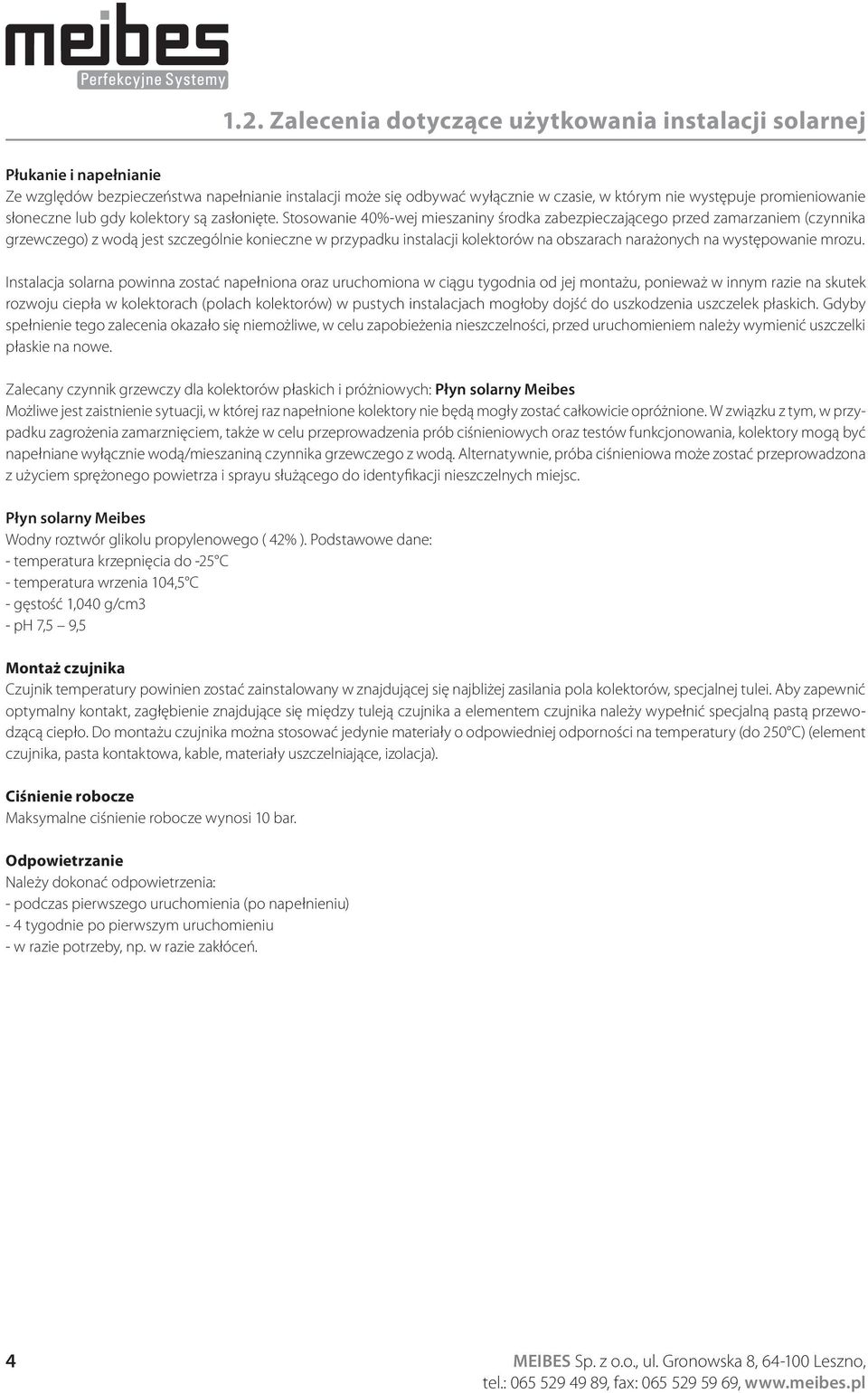

4 1.2. Zalecenia dotyczące użytkowania instalacji solarnej Płukanie i napełnianie Ze względów bezpieczeństwa napełnianie instalacji może się odbywać wyłącznie w czasie, w którym nie występuje promieniowanie słoneczne lub gdy kolektory są zasłonięte. Stosowanie 40%-wej mieszaniny środka zabezpieczającego przed zamarzaniem (czynnika grzewczego) z wodą jest szczególnie konieczne w przypadku instalacji kolektorów na obszarach narażonych na występowanie mrozu. Instalacja solarna powinna zostać napełniona oraz uruchomiona w ciągu tygodnia od jej montażu, ponieważ w innym razie na skutek rozwoju ciepła w kolektorach (polach kolektorów) w pustych instalacjach mogłoby dojść do uszkodzenia uszczelek płaskich. Gdyby spełnienie tego zalecenia okazało się niemożliwe, w celu zapobieżenia nieszczelności, przed uruchomieniem należy wymienić uszczelki płaskie na nowe. Zalecany czynnik grzewczy dla kolektorów płaskich i próżniowych: Płyn solarny Meibes Możliwe jest zaistnienie sytuacji, w której raz napełnione kolektory nie będą mogły zostać całkowicie opróżnione. W związku z tym, w przypadku zagrożenia zamarznięciem, także w celu przeprowadzenia prób ciśnieniowych oraz testów funkcjonowania, kolektory mogą być napełniane wyłącznie wodą/mieszaniną czynnika grzewczego z wodą. Alternatywnie, próba ciśnieniowa może zostać przeprowadzona z użyciem sprężonego powietrza i sprayu służącego do identyfikacji nieszczelnych miejsc. Płyn solarny Meibes Wodny roztwór glikolu propylenowego ( 42% ). Podstawowe dane: - temperatura krzepnięcia do -25 C - temperatura wrzenia 104,5 C - gęstość 1,040 g/cm3 - ph 7,5 9,5 Montaż czujnika Czujnik temperatury powinien zostać zainstalowany w znajdującej się najbliżej zasilania pola kolektorów, specjalnej tulei. Aby zapewnić optymalny kontakt, zagłębienie znajdujące się między tuleją czujnika a elementem czujnika należy wypełnić specjalną pastą przewodzącą ciepło. Do montażu czujnika można stosować jedynie materiały o odpowiedniej odporności na temperatury (do 250 C) (element czujnika, pasta kontaktowa, kable, materiały uszczelniające, izolacja). Ciśnienie robocze Maksymalne ciśnienie robocze wynosi 10 bar. Odpowietrzanie Należy dokonać odpowietrzenia: - podczas pierwszego uruchomienia (po napełnieniu) - 4 tygodnie po pierwszym uruchomieniu - w razie potrzeby, np. w razie zakłóceń. 4 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

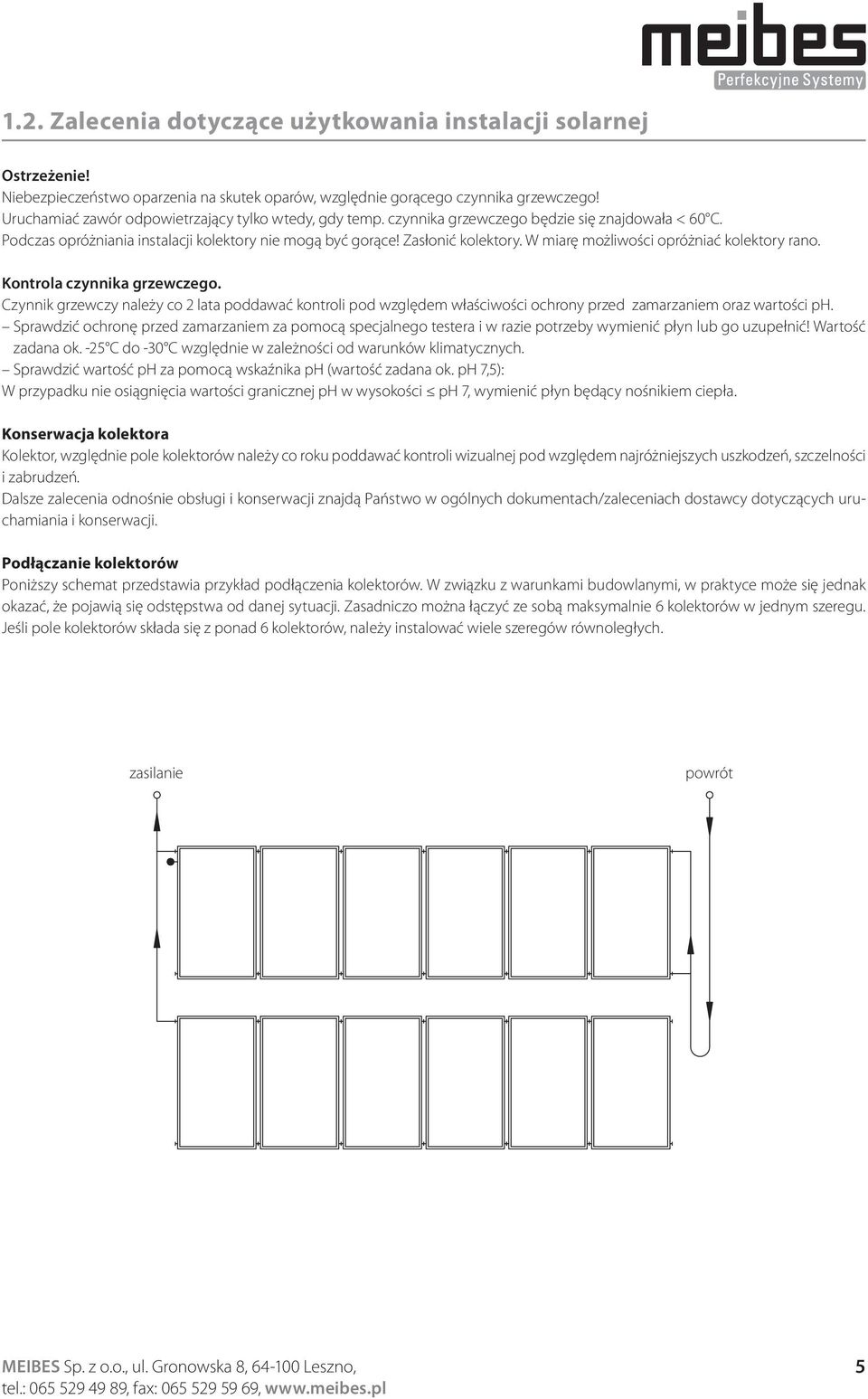

5 1.2. Zalecenia dotyczące użytkowania instalacji solarnej Ostrzeżenie! Niebezpieczeństwo oparzenia na skutek oparów, względnie gorącego czynnika grzewczego! Uruchamiać zawór odpowietrzający tylko wtedy, gdy temp. czynnika grzewczego będzie się znajdowała < 60 C. Podczas opróżniania instalacji kolektory nie mogą być gorące! Zasłonić kolektory. W miarę możliwości opróżniać kolektory rano. Kontrola czynnika grzewczego. Czynnik grzewczy należy co 2 lata poddawać kontroli pod względem właściwości ochrony przed zamarzaniem oraz wartości ph. Sprawdzić ochronę przed zamarzaniem za pomocą specjalnego testera i w razie potrzeby wymienić płyn lub go uzupełnić! Wartość zadana ok. -25 C do -30 C względnie w zależności od warunków klimatycznych. Sprawdzić wartość ph za pomocą wskaźnika ph (wartość zadana ok. ph 7,5): W przypadku nie osiągnięcia wartości granicznej ph w wysokości ph 7, wymienić płyn będący nośnikiem ciepła. Konserwacja kolektora Kolektor, względnie pole kolektorów należy co roku poddawać kontroli wizualnej pod względem najróżniejszych uszkodzeń, szczelności i zabrudzeń. Dalsze zalecenia odnośnie obsługi i konserwacji znajdą Państwo w ogólnych dokumentach/zaleceniach dostawcy dotyczących uruchamiania i konserwacji. Podłączanie kolektorów Poniższy schemat przedstawia przykład podłączenia kolektorów. W związku z warunkami budowlanymi, w praktyce może się jednak okazać, że pojawią się odstępstwa od danej sytuacji. Zasadniczo można łączyć ze sobą maksymalnie 6 kolektorów w jednym szeregu. Jeśli pole kolektorów składa się z ponad 6 kolektorów, należy instalować wiele szeregów równoległych. zasilanie powrót MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 5

6 1.3. Instrukcja bezpieczeństwa Przed rozpoczęciem prac przy montażu dachowym należy koniecznie zainstalować przewidziane w przepisach niezależne od osób zabezpieczenia przed upadkiem z wysokości lub urządzenia chwytne według, obowiązujących w danym kraju przepisów! Jeśli ze względów techniki pracy, niezależne od osób zabezpieczenia przed upadkiem z wysokości lub urządzenia chwytne nie są dostępne, należy stosować uprzęże bezpieczeństwa! Stosować jedynie uprzęże bezpieczeństwa oznakowane i poddane kontroli przez autoryzowane organy audytowe (pasy podtrzymujące lub pasy uprzęży, liny/taśmy łączące, absorbery upadku, skręcacze, liny). W razie braku dostępności niezależnych od osób zabezpieczeń przed upadkiem z wysokości lub urządzeń chwytnych, bez użycia uprzęży bezpieczeństwa może dojść do upadku z dużej wysokości, a tym samem do ciężkich lub śmiertelnych zranień! W razie zastosowania drabin przykładanych może dojść do niebezpiecznych upadków z wysokości, gdy drabina zbytnio zagłębi się w podłożu, odsunie się lub przewróci! Praca w pobliżu przewodzących prąd, napowietrznych przewodów elektrycznych, które mogą zostać przypadkowo dotknięte, dozwolona jest tylko wtedy, gdy: przewody zostały odłączone od napięcia i na czas pracy zabezpieczone przed ich przypadkowym podłączeniem elementy będące przewodnikami zostały zabezp. poprzez zasłonięcie lub barierkę przestrzegane są odstępy bezpieczeństwa Promień odstępu w zależności od napięcia: 1 m w przypadku napięcia 1000 Volt 3 m w przypadku napięcia Volt 4 m w przypadku napięcia Volt 5 m w przypadku napięcia Volt > 5 m w przypadku napięcia nieznanej wysokości Niniejszym producent zobowiązuje się do przyjęcia oznakowanych ekoetykietą Umweltzeichen produktów, oraz zastosowanych w nich materiałów, a także ich dostarczenia do miejsca recyklingu. Dozwolone jest stosowanie wyłącznie zaleconego medium będącego nośnikiem ciepła. W miarę możliwości mocować uprzęże bezpieczeństwa powyżej poziomu użytkownika. Przytwierdzać uprzęże wyłącznie do podzespołów o odpowiedniej nośności wzgl. w punktach mocowania! Nie używać uszkodzonych drabin, np. z nadłamanymi belkami lub szczeblami w przypadku drabin drewnianych, ani wygiętych i zagiętych drabin metalowych. Nie łatać nadłamanych belek ani szczebli drabin drewnianych! Stabilnie ustawiać drabiny przykładane. Przestrzegać prawidłowego kąta oparcia (68-75 ). Zabezpieczyć drabiny przykładane przed wyślizgnięciem, przewróceniem się, ześlizgnięciem i zbytnim zagłębieniem w podłożu, np. poprzez poszerzenie podkładek drabiny itp. Opierać drabiny wyłącznie o stabilne punkty wsporcze. Zabezpieczyć drabiny znajdujące się w miejscach stanowiących przejścia za pomocą specjalnych blokad. Dotykanie przewodzących prąd, napowietrznych przewodów elektrycznych może mieć śmiertelne skutki. Podczas przeprowadzania prac wiertniczych oraz manipulowania próżniowymi kolektorami rurowymi (niebezpieczeństwo implozji) nosić okulary ochronne! Podczas montażu korzystać z obuwia ochronnego! Podczas montażu kolektorów oraz manipulowania próżniowymi kolektorami rurowymi (niebezpieczeństwo implozji) nosić odporne na przecinanie robocze rękawice ochronne! Podczas montażu nosić kask! 6 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

7 1.4. Uwaga dotycząca transportu UWAGA: Nie podnosić kolektora używając miejsc podłączeń jako uchwytów! MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 7

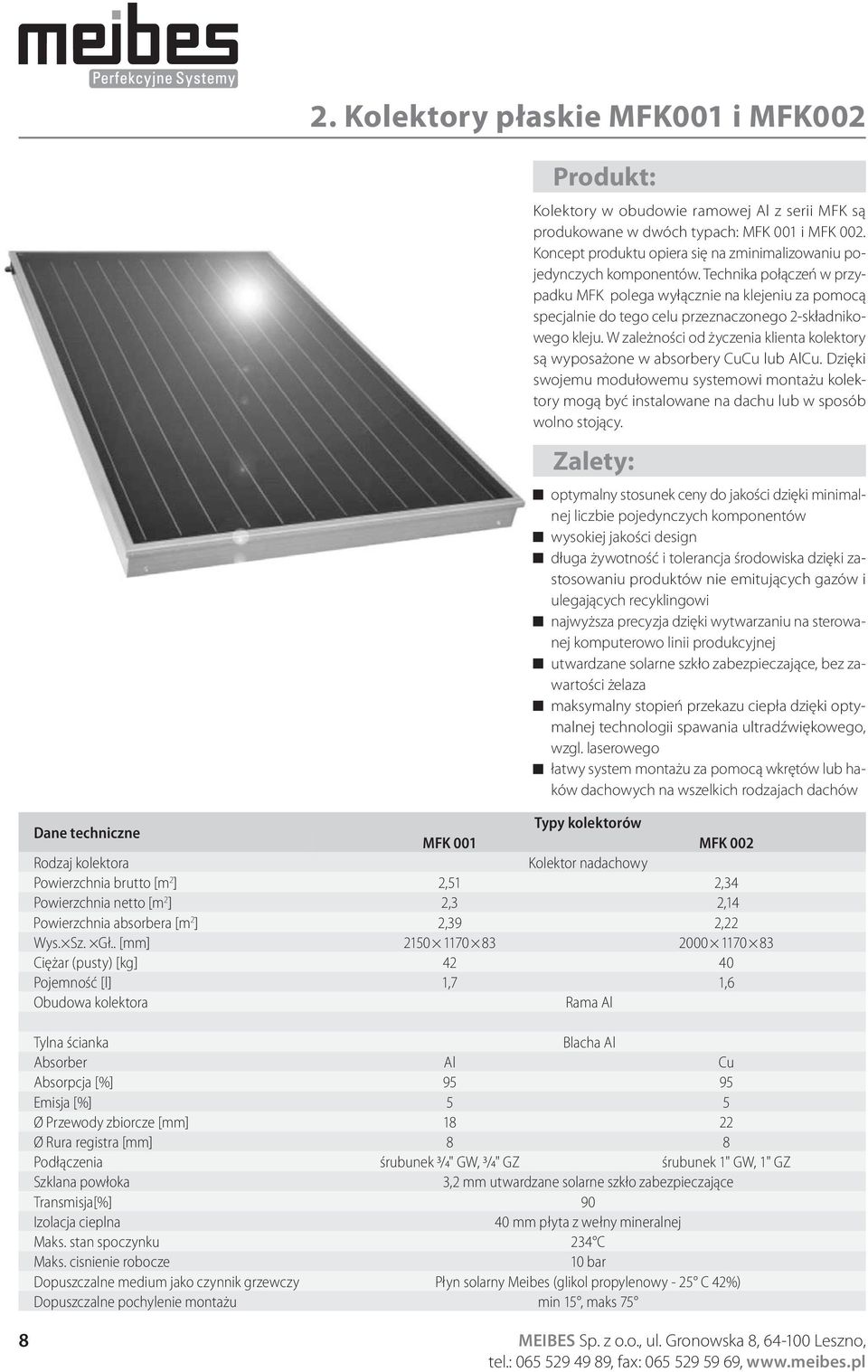

8 2. Kolektory płaskie MFK001 i MFK002 Produkt: Kolektory w obudowie ramowej Al z serii MFK są produkowane w dwóch typach: MFK 001 i MFK 002. Koncept produktu opiera się na zminimalizowaniu pojedynczych komponentów. Technika połączeń w przypadku MFK polega wyłącznie na klejeniu za pomocą specjalnie do tego celu przeznaczonego 2-składnikowego kleju. W zależności od życzenia klienta kolektory są wyposażone w absorbery CuCu lub AlCu. Dzięki swojemu modułowemu systemowi montażu kolektory mogą być instalowane na dachu lub w sposób wolno stojący. Zalety: optymalny stosunek ceny do jakości dzięki minimalnej liczbie pojedynczych komponentów wysokiej jakości design długa żywotność i tolerancja środowiska dzięki zastosowaniu produktów nie emitujących gazów i ulegających recyklingowi najwyższa precyzja dzięki wytwarzaniu na sterowanej komputerowo linii produkcyjnej utwardzane solarne szkło zabezpieczające, bez zawartości żelaza maksymalny stopień przekazu ciepła dzięki optymalnej technologii spawania ultradźwiękowego, wzgl. laserowego łatwy system montażu za pomocą wkrętów lub haków dachowych na wszelkich rodzajach dachów Dane techniczne Typy kolektorów MFK 001 MFK 002 Rodzaj kolektora Kolektor nadachowy Powierzchnia brutto [m 2 ] 2,51 2,34 Powierzchnia netto [m 2 ] 2,3 2,14 Powierzchnia absorbera [m 2 ] 2,39 2,22 Wys. Sz. Gł.. [mm] Ciężar (pusty) [kg] Pojemność [l] 1,7 1,6 Obudowa kolektora Rama Al Tylna ścianka Blacha Al Absorber Al Cu Absorpcja [%] Emisja [%] 5 5 Ø Przewody zbiorcze [mm] Ø Rura registra [mm] 8 8 Podłączenia śrubunek 3/4" GW, 3/4" GZ śrubunek 1" GW, 1" GZ Szklana powłoka 3,2 mm utwardzane solarne szkło zabezpieczające Transmisja[%] 90 Izolacja cieplna 40 mm płyta z wełny mineralnej Maks. stan spoczynku 234 C Maks. cisnienie robocze 10 bar Dopuszczalne medium jako czynnik grzewczy Płyn solarny Meibes (glikol propylenowy - 25 C 42%) Dopuszczalne pochylenie montażu min 15, maks 75 8 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

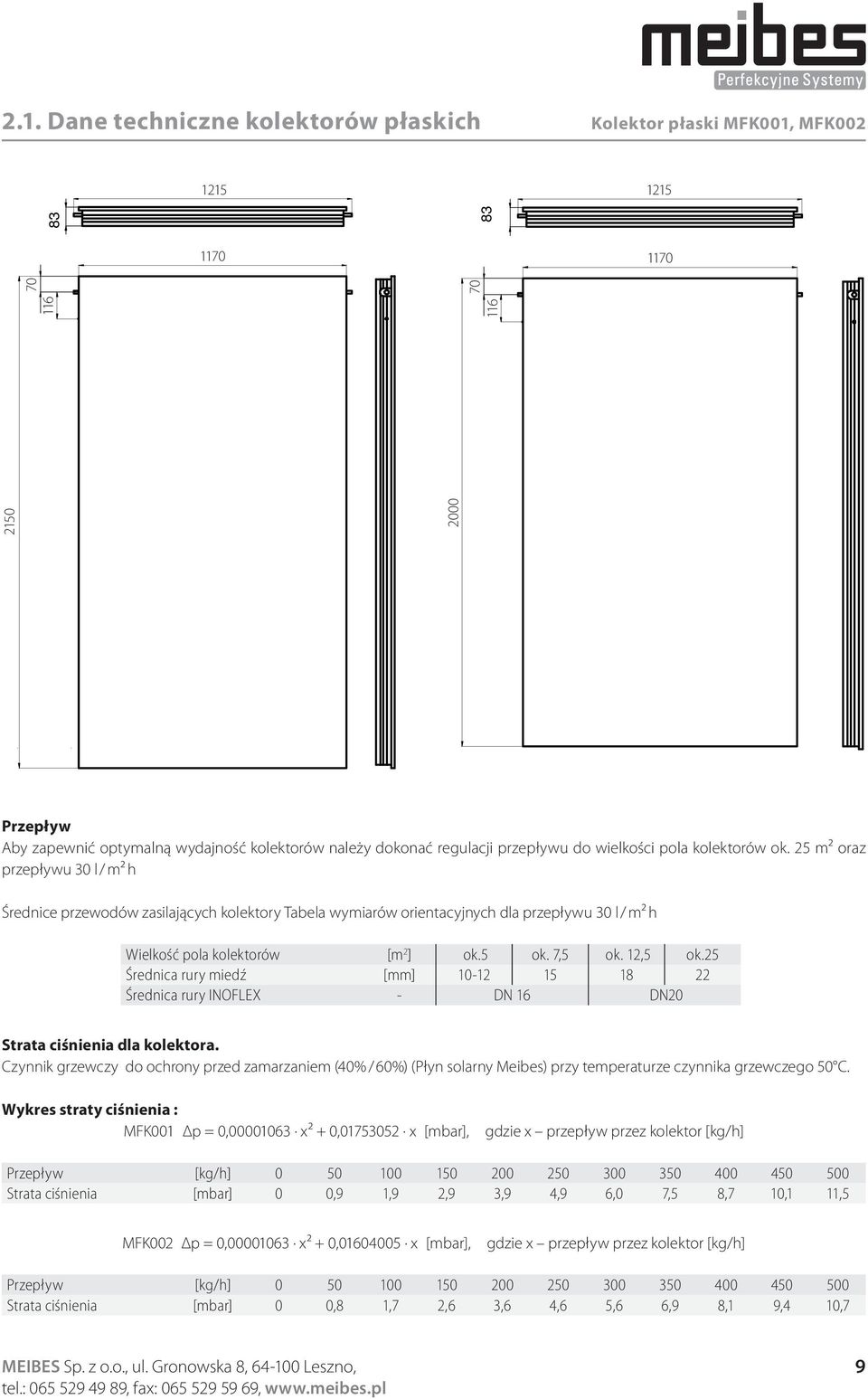

9 2.1. Dane techniczne kolektorów płaskich Kolektor płaski MFK001, MFK Przepływ Aby zapewnić optymalną wydajność kolektorów należy dokonać regulacji przepływu do wielkości pola kolektorów ok. 25 m² oraz przepływu 30 l / m² h Średnice przewodów zasilających kolektory Tabela wymiarów orientacyjnych dla przepływu 30 l / m² h Wielkość pola kolektorów [m 2 ] ok.5 ok. 7,5 ok. 12,5 ok.25 Średnica rury miedź [mm] Średnica rury INOFLEX - DN 16 DN20 Strata ciśnienia dla kolektora. Czynnik grzewczy do ochrony przed zamarzaniem (40% / 60%) (Płyn solarny Meibes) przy temperaturze czynnika grzewczego 50 C. Wykres straty ciśnienia : MFK001 p = 0, x² + 0, x [mbar], gdzie x przepływ przez kolektor [kg/h] Przepływ [kg/h] Strata ciśnienia [mbar] 0 0,9 1,9 2,9 3,9 4,9 6,0 7,5 8,7 10,1 11,5 MFK002 p = 0, x² + 0, x [mbar], gdzie x przepływ przez kolektor [kg/h] Przepływ [kg/h] Strata ciśnienia [mbar] 0 0,8 1,7 2,6 3,6 4,6 5,6 6,9 8,1 9,4 10,7 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 9

10 Kolektor płaski MFK001, MFK Propozycje punktów mocowania Liczba kolektorów Całkowita długość Punkty mocowania cm cm cm cm cm 14 Na obszarach narażonych na występowanie wysokich obciążeń spowodowanych opadami śniegu lub wiatrem, należy przewidzieć zastosowanie dodatkowych konstrukcji mocujących! MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

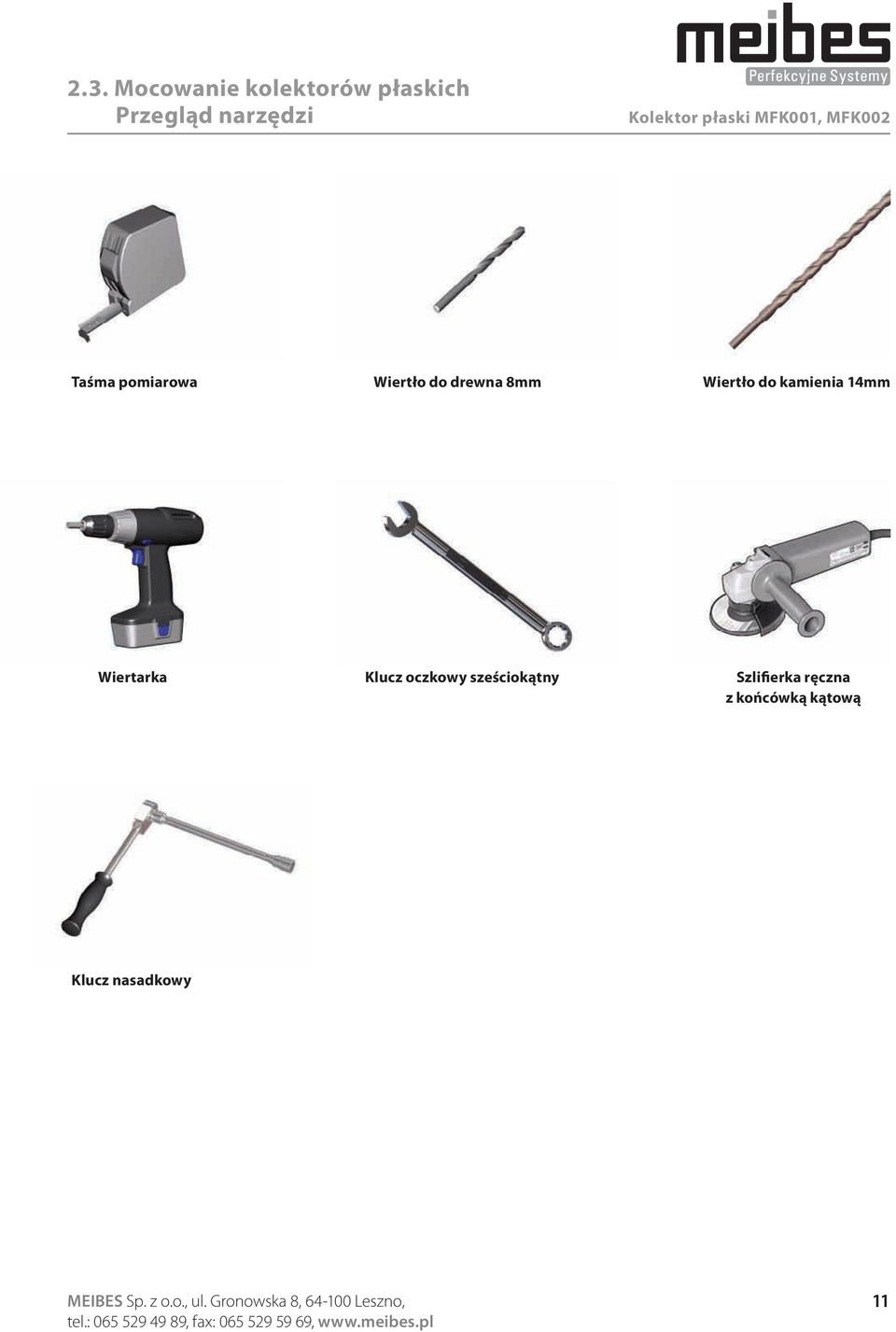

11 2.3. Mocowanie kolektorów płaskich Przegląd narzędzi Kolektor płaski MFK001, MFK002 Taśma pomiarowa Wiertło do drewna 8mm Wiertło do kamienia 14mm Wiertarka Klucz oczkowy sześciokątny Szlifierka ręczna z końcówką kątową Klucz nasadkowy MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 11

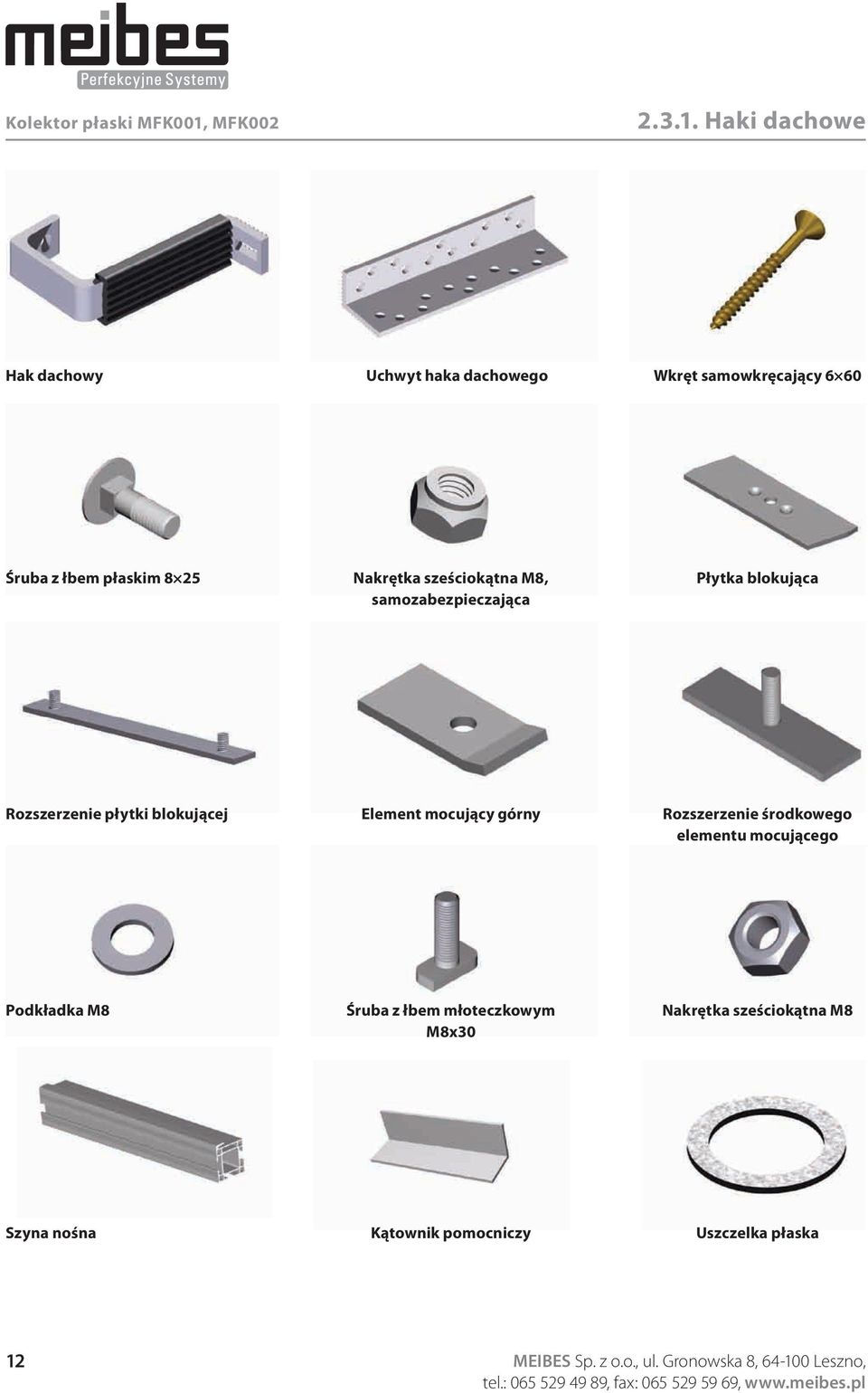

12 Kolektor płaski MFK001, MFK Haki dachowe Hak dachowy Uchwyt haka dachowego Wkręt samowkręcający 6 60 Śruba z łbem płaskim 8 25 Nakrętka sześciokątna M8, samozabezpieczająca Płytka blokująca Rozszerzenie płytki blokującej Element mocujący górny Rozszerzenie środkowego elementu mocującego Podkładka M8 Śruba z łbem młoteczkowym M8x30 Nakrętka sześciokątna M8 Szyna nośna Kątownik pomocniczy Uszczelka płaska 12 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

13 2.3.1.Haki dachowe Kolektor płaski MFK001, MFK002 Zasadnicza uwaga: Punkty od 8-11, 16 oraz 17 niniejszej instrukcji dotyczą wyłącznie montażu więcej niż dwóch kolektorów! 1. Wymiar A = cm. 2. Dokonaj pomiaru punktów mocowania (patrz: poprzednia strona), usuń dachówki. Zasadnicza uwaga: stosuj po jednym zestawie montażowym na jeden kolektor 3. Połącz hak dachowy z uchwytem, wyrównaj i przymocuj za pomocą wkrętów samowkręcających 6 x Włóż dachówki, jeśli okaże się to konieczne, dokonaj ich obróbki w celu dopasowania. MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 13

14 Kolektor płaski MFK001, MFK Haki dachowe 5. Włóż śrubę z łbem młoteczkowym w hak dachowy i początkowo przykręć jedynie ręcznie. Potrzebne: śruba z łbem młoteczkowym hak dachowy 6. Zainstaluj dolną szynę nośną (rysunek obok i poniżej). 6a. Widok dolnej szyny. 7. Zainstaluj górną szynę nośną (7, 7a). Potrzebne: śruba z łbem młoteczkowym hak dachowy 14 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

15 2.3.1.Haki dachowe Kolektor płaski MFK001, MFK002 Uwaga: Górna i dolna szyna nośna muszą być idealnie proste i równoległe względem siebie! 7a. Widok dolnej i górnej szyny. 8. Ustal dalsze punkty mocowania według punktów Wsuń rozszerzenie płytki blokującej do połowy wewnętrznych szczelin szyn nośnych (górnej i dolnej), a następnie przymocuj. Potrzebne: szyna nośna rozszerzenie płytki blokującej 10. Włóż następujące szyny nośne (górną i dolną) a następnie połącz je używając rozszerzenia płytki blokującej. Potrzebne: szyna nośna rozszerzenie płytki blokującej MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 15

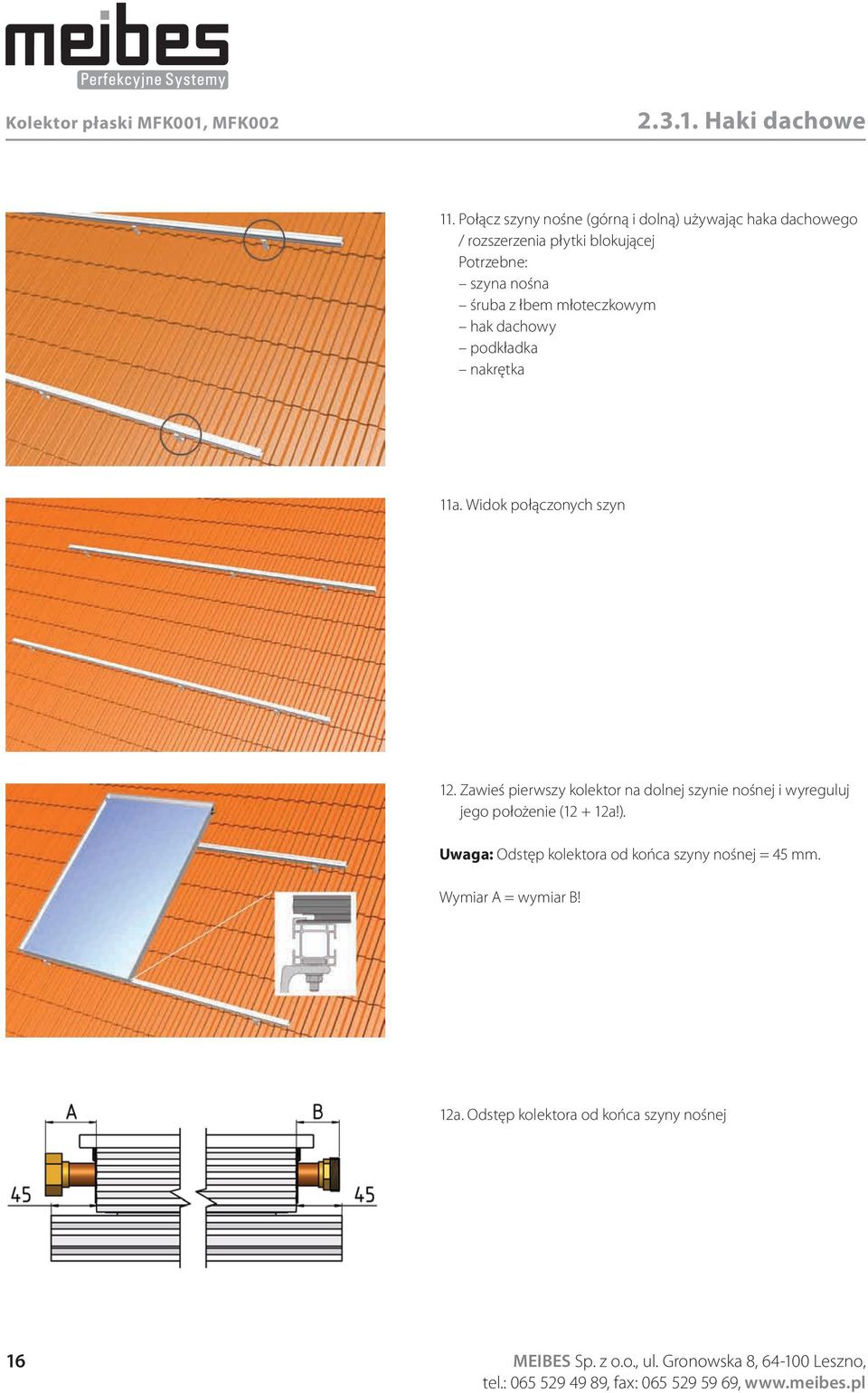

16 Kolektor płaski MFK001, MFK Haki dachowe 11. Połącz szyny nośne (górną i dolną) używając haka dachowego / rozszerzenia płytki blokującej Potrzebne: szyna nośna śruba z łbem młoteczkowym hak dachowy 11a. Widok połączonych szyn 12. Zawieś pierwszy kolektor na dolnej szynie nośnej i wyreguluj jego położenie ( a!). Uwaga: Odstęp kolektora od końca szyny nośnej = 45 mm. Wymiar A = wymiar B! 12a. Odstęp kolektora od końca szyny nośnej 16 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

17 Wkręty dachowe Kolektor płaski MFK001, MFK002 Wkręt dachowy M Gumowa uszczelka Podkładka M12 Nakrętka sześciokątna M12 Element mocujący, wkręt dachowy Płytka blokująca Rozszerzenie płytki blokującej Element mocujący górny Rozszerzenie elementu mocującego Podkładka M8 Śruba z łbem młoteczkowym M8x30 Nakrętka sześciokątna M8 Szyna nośna Kątownik pomocniczy Uszczelka płaska MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 17

18 Kolektor płaski MFK001, MFK Wkręty dachowe Zasadnicza uwaga: Punkty od 9-11, oraz 18 niniejszej instrukcji dotyczą wyłącznie montażu więcej niż dwóch kolektorów! 1. Wymiar A = cm Dokonaj pomiaru punktów mocujących 2: Nawierć dachówki ø 14 mm Uwaga: w dachach falistych nie wykonywać wierceń w rynnie odwadniającej 3. Nawierć krokwie ø 8mm 4. Wkręć wkręty na minimalną głębokość 100 mm 18 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

19 Wkręty dachowe Kolektor płaski MFK001, MFK Nałóż i przymocuj gumowe uszczelki Kolejność: gumowa uszczelka 6. Ułóż wszystkie elementy mocujące na wspólnej wysokości i przymocuj (wymiar od górnej krawędzi dachówki do dolnej krawędzi elementu mocującego ok mm). Odetnij nadmierną długość wkręta 6a. Widok mocowania 7. Zainstaluj dolną szynę nośną (7, 7a) Kolejność: szyna nośna śruba z łbem młoteczkowym element mocujący MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 19

20 Kolektor płaski MFK001, MFK Wkręty dachowe 7a. Widok dolnej szyny. 8. Zainstaluj górną szynę nośną wg punktu 7 (patrz rys 8 i 8a). 8a. Widok górnej i dolnej szyny. Uwaga: górna i dolna szyna nośna muszą być ustawione całkowicie prosto i równolegle w stosunku do siebie. 9. Ustal dalsze punkty mocowania wg pkt MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

21 Wkręty dachowe Kolektor płaski MFK001, MFK Włóż następujące szyny nośne ( górną i dolną ) do połowy wewnętrznej szczeliny, a następnie połącz je używając rozszerzenia płytki blokującej. Potrzebne: szyna nośna rozszerzenie płytki blokującej 11. Wsuń szyny nośne ( górną i dolną ),a następnie przymocuj rozszerzeniem płytki blokującej Kolejność: szyna nośna śruba z łbem młoteczkowym element mocujący 12. Przymocuj szyny nośne ( górne i dolne ) elementami mocującymi wzgl. rozszerzeniem płutki blokującej ( wg pkt. 7) Kolejność: szyna nośna śruba z łbem młoteczkowym element mocujący 12a. Widok szyny dolnej i górnej MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 21

22 Kolektor płaski MFK001, MFK Wkręty dachowe 13. Zawieś pierwszy kolektor na dolnej szynie i wyreguluj jego położenie ( 13+13a )!3. Uwaga: odstęp kolektora od końca szyny nośnej = 45 mm (rysunek poniżej). Wymiar A = wymiar B 13a. Odstęp kolektora od końca szyny nośnej. 14. Umieść płytkę blokującą na górnej szynie nośnej i początkowo dokręć ją jedynie ręcznie. Kolejność: górna szyna nośna śruba z łbem młoteczkowym płytka blokująca 15: Zawieś drugi kolektor. ( wymiar A = wymiar B wg 12b) Zastosuj kątownik pomocniczy 15a rysunek poniżej 22 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

23 Wkręty dachowe Kolektor płaski MFK001, MFK002 15a. Widok kątownika pomocniczego 16. Obróć płytkę blokującą o 90 i przykręć ją za pomocą długiego klucza nasadkowego 17. W przypadku zachodzenia na siebie szyn nośnych wsuń w górną szynę nośną płytkę blokującą i dokonaj odpowiedniego pozycjonowania 18. Dalsze płytki blokujące / dalsze kolektory instaluj wg punktów MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 23

24 Kolektor płaski MFK001, MFK Wkręty dachowe 19. Zainstaluj element mocujący przy prawym i lewym górnym końcu pola kolektorów. Potrzebne: szyna nośna śruba z łbem młoteczkowym element mocujący 20. Połącz kolektory z użyciem właściwego momentu obrotowego 24 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

25 Konstrukcja 45 Kolektor płaski MFK001, MFK002 Wkręt dachowy M Gumowa uszczelka Podkładka M12 Nakrętka sześciokątna M12 Płytka blokująca Rozszerzenie płytki blokującej Element mocujący górny Rozszerzenie elementu mocującego Podkładka M8 Śruba sześciokątna M8x30 Śruba z łbem młoteczkowym M8x30 Nakrętka sześciokątna M8 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 25

26 Kolektor płaski MFK001, MFK Konstrukcja 45 Kątownik montażowy Kątownik przylegający Kątownik wsporczy Szyna nośna Kątownik pomocniczy 26 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

27 Konstrukcja 45 Kolektor płaski MFK001, MFK002 Zasadnicza uwaga: Punkty od 9 do 11, 16 oraz 17 niniejszej instrukcji dotyczą wyłącznie montażu więcej niż dwóch kolektorów! 1. Wymiar C = 146 cm (A / B patrz strona 10). 2. Nawierć w podłożu otwory: drewno ø 8mm, beton w zależności od warunków. Uwaga: W przypadku dachów falistych nawiercać otwory na wypukłej części (w najwyższych punktach)! 3. Nałóż gumową uszczelkę, po wkręceniu dokonaj mocowania (minimalna głębokość wkręcania: 100mm). Kolejność: gumowa uszczelka 4: Ustaw kątownik montażowy na wspólnej wysokości i przymocuj go. Kolejność: kątownik montażowy MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 27

28 Kolektor płaski MFK001, MFK Konstrukcja Odetnij nadmiar długości wkrętu. (Miara D = maks. 45mm). 6. Zainstaluj pierwszy trójkąt mocujący według 6a - 6c. 6a. Przykręć kątownik przylegający do kątownika wsporczego (A). Kolejność: śruba kątownik przylegający kątownik wsporczy 6b. Przykręć z przodu kątownik przylegający wraz z kątownikiem montażowym (B). Kolejność: śruba kątownik montażowy kątownik przylegający 28 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

29 Konstrukcja 45 Kolektor płaski MFK001, MFK002 6c. Przykręć z tyłu kątownik wsporczy z kątownikiem montażowym (C). Kolejność: śruba kątownik montażowy kątownik wsporczy 6d. Zainstaluj drugi trójkąt mocujący według 6a - 6c. 7. Ustaw oraz przymocuj dolną szynę nośną. Kolejność: szyna nośna śruba z łbem młoteczkowym kątownik przylegający 8. Zainstaluj górną szynę nośną według punktu 7. Uwaga: Górna i dolna szyna nośna muszą być całkowicie proste i równoległe względem siebie! MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 29

30 Kolektor płaski MFK001, MFK Konstrukcja Wsuń rozszerzenie płytki blokującej do połowy w wewnętrzną szczelinę szyny nośnej (na górze i na dole rysunek poniżej) oraz dokręć ją Kolejność: szyna nośna rozszerzenie płytki blokującej 10. Wsuń szynę nośną (na górze i na dole) oraz przymocuj z użyciem rozszerzenia płytki blokującej Kolejność: szyna nośna rozszerzenie płytki blokującej 11. Przymocuj szynę nośną (na górze i na dole) poprzez kątownik przylegający (według punktów 7/8) Kolejność: szyna nośna wkręt o łbie młoteczkowym kątownik przylegający 30 MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

31 Konstrukcja 45 Kolektor płaski MFK001, MFK Zawieś pierwszy kolektor na dolnej szynie nośnej i wyreguluj jego położenie (12a + 12b!). Uwaga: Odstęp kolektora od końca szyny nośnej = 45 mm. Wymiar A = wymiar B! 13. Umieść płytkę blokującą na górnej szynie nośnej i początkowo dokręć ją jedynie ręcznie. Kolejność: górna szyna nośna śruba z łbem młoteczkowym płytka blokująca 14. Zawieś drugi kolektor. (Wymiar A = wymiar B według obrazka 12b). Zastosuj kątownik pomocniczy (14a). MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 31

32 Kolektor płaski MFK001, MFK Konstrukcja 45 14a. Zastosowanie kątownika pomocniczego. 15. Obróć płytkę blokującą o 90 i przykręć ją za pomocą długiego klucza nasadowego. 16. W przypadku zachodzenia na siebie szyn nośnych wsuń w górną szynę nośną rozszerzenie płytki blokującej i dokonaj odpowiedniego pozycjonowania. 17. Dalsze płytki blokujące / dalsze kolektory instaluj według punktów MEIBES Sp. z o.o., ul. Gronowska 8, Leszno,

33 Konstrukcja 45 Kolektor płaski MFK001, MFK002 18: Zainstaluj element mocujący przy prawym i lewym górnym końcu pola kolektorów. Kolejność: szyna nośna śruba z łbem młoteczkowym element mocujący 19. Połącz kolektory z użyciem właściwego momentu obrotowego. MEIBES Sp. z o.o., ul. Gronowska 8, Leszno, 33
