Normy dotyczące sal i placów zabaw oraz skateparków. Tomasz Boguszewski

Transkrypt

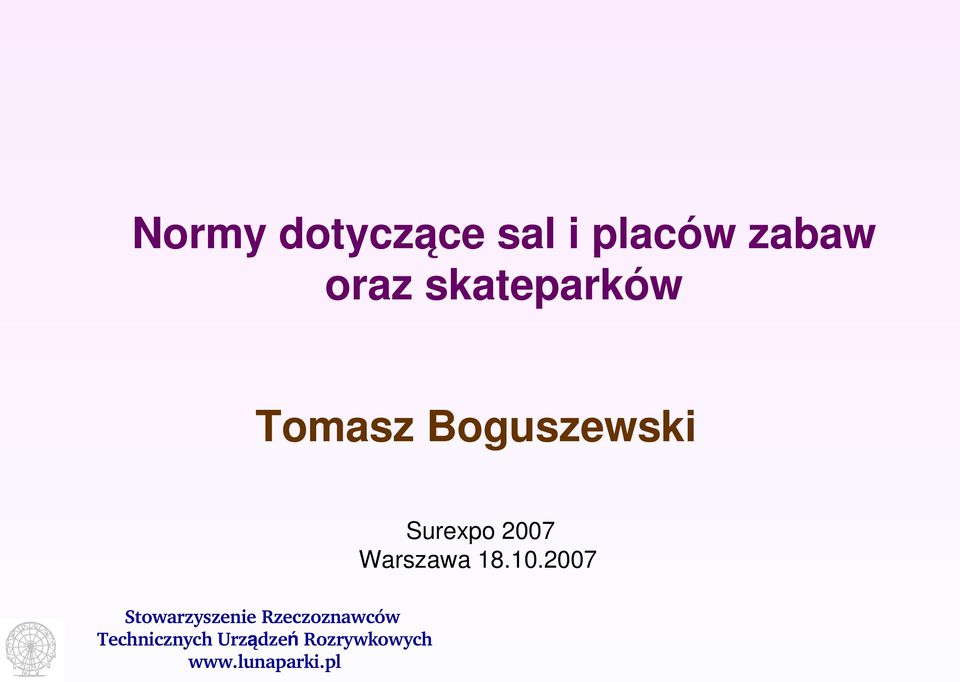

1 Normy dotyczące sal i placów zabaw oraz skateparków Tomasz Boguszewski Surexpo 2007 Warszawa

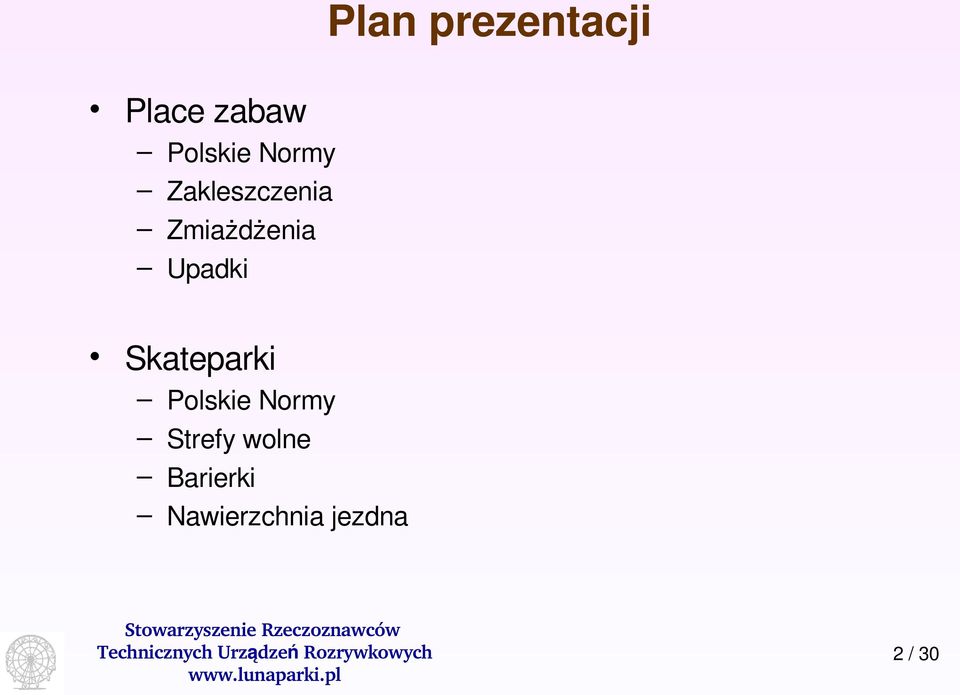

2 Plan prezentacji Place zabaw Polskie Normy Zakleszczenia Zmiażdżenia Upadki Skateparki Polskie Normy Strefy wolne Barierki Nawierzchnia jezdna 2 / 30

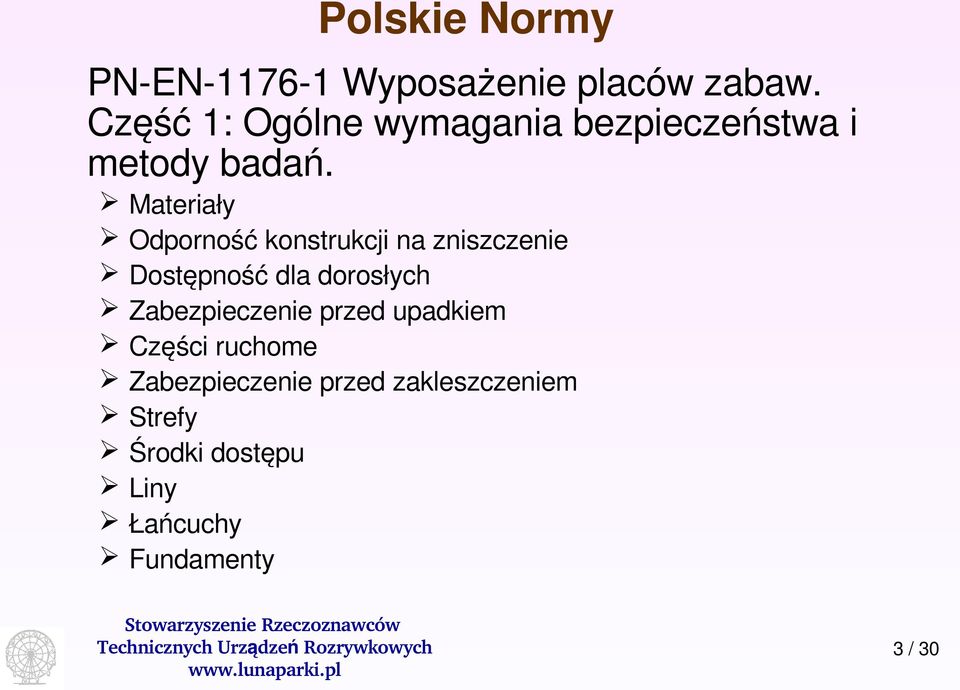

3 Polskie Normy PN EN Wyposażenie placów zabaw. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. Materiały Odporność konstrukcji na zniszczenie Dostępność dla dorosłych Zabezpieczenie przed upadkiem Części ruchome Zabezpieczenie przed zakleszczeniem Strefy Środki dostępu Liny Łańcuchy Fundamenty 3 / 30

4 Polskie Normy PN EN Wyposażenie placów zabaw. Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek. Prześwit pionowy Sposoby zawieszenia Stateczność siedzisk huśtawek Powierzchnia upadku 4 / 30

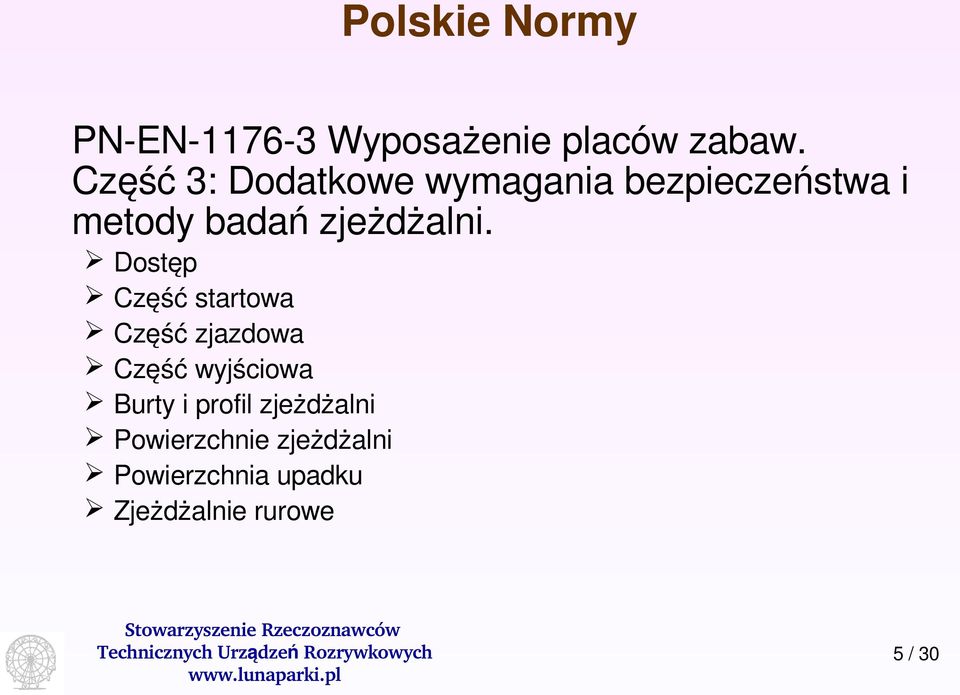

5 Polskie Normy PN EN Wyposażenie placów zabaw. Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni. Dostęp Część startowa Część zjazdowa Część wyjściowa Burty i profil zjeżdżalni Powierzchnie zjeżdżalni Powierzchnia upadku Zjeżdżalnie rurowe 5 / 30

6 Polskie Normy PN EN Wyposażenie placów zabaw. Część 4: Dodatkowe wymagania bezpieczeństwa i metody badań kolejek linowych. Suwnica Linka łącząca Położenie kolejek Uchwyty Siedziska Wysokość swobodnego upadku Powierzchnia upadku 6 / 30

7 Polskie Normy PN EN Wyposażenie placów zabaw. Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli. Typy karuzel Wysokość swobodnego upadku Przestrzeń minimalna Uchwyty Oś obrotu Prędkość obrotowa 7 / 30

8 Polskie Normy PN EN Wyposażenie placów zabaw. Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących. Wysokość swobodnego upadku Wysokość miejsca do siedzenia Zakleszczenia Hamowanie ruchu Oparcie stóp Oparcie rąk Obszar upadku 8 / 30

9 Polskie Normy PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. Kontrole Plan kontroli Eksploatacja Dokumentacja Naprawy 9 / 30

10 Polskie Normy PN EN 1177 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań. Wymagania bezpieczeństwa Metody badań 10 / 30

11 Zakleszczenia Głowa i szyja w otworach przy przechodzeniu tak głową jak i nogami do przodu Odzież w szczelinach w kształcie litery V, wystające części, trzpienie Tułów w tunelach Stopy lub nogi w otworach na powierzchniach przeznaczonych do chodzenia lub wspinania się Palce w otworach o średnicy 8 25mm 11 / 30

12 Zakleszczenia głowy i szyi Otwór pomiędzy częściami stałymi i ruchomymi powinien być większy niż 230mm Otwór nie powinny mieć średnicy pomiędzy mm 12 / 30

13 Zakleszczenie palców Nie zaślepiona końcówka rury Nie zasłonięte oczka łańcucha o średnicy wewnętrznej większej niż 8mm 13 / 30

14 Zakleszczenie tułowia Tunele nachylone do 5 stopni powinny mieć średnice powyżej 750mm, a długość do 2000mm gdy jeden koniec otwarty 14 / 30

15 Zakleszczenie tułowia Tunele nachylone do 15 stopni, z dwoma końcami otwartymi, których długość jest: poniżej 1000mm powinny mieć średnicę powyżej 400mm poniżej 2000mm powinny mieć średnicę powyżej 500mm nieograniczona jeżeli średnica jest większa niż 750mm 15 / 30

16 Zakleszczenie tułowia Tunelez dwoma końcami otwartymi nachylone więcej niż 15 stopni powinny mieć średnicę powyżej 750mm, długość jest wtedy dowolna 16 / 30

17 Zakleszczenie odzieży Otwór w kształcie litery V 17 / 30

18 Zakleszczenie stopy lub nogi Szczeliny w powierzchniach przeznaczonych do chodzenia nie powinny być większe niż 30mm 18 / 30

19 Upadki Nawierzchnia Gleba może być stosowana do wysokości swobodnego upadku równej 1m Darń może być stosowana do wysokości swobodnego upadku równej 1,5m Warstwa piachu, żwiru, wiórów i kory o grubości 200mm może być stosowana do wysokości swobodnego upadku równej 3m Obszar upadku 1,5m dla urządzeń o wysokości swobodnego upadku do 1,5m 2/3 wysokości urządzenia plus 0,5m dla urządzeń wyższych niż 1,5m 19 / 30

20 Upadki nawierzchnia amortyzująca Niewłaściwa nawierzchnia 20 / 30

21 Upadki obszar upadku Brak zamocowania urządzeń Przeszkody w obszarze upadku 21 / 30

22 Zmiażdżenia huśtawki kołyszące Między częściami ruchomymi i stałymi nie powinny się znajdować żadne punkty zmiażdżenia Obszar zgniotu Brak zamocowania do podłoża 22 / 30

23 Zmiażdżenia huśtawki o jednej osi obrotu Sztywne cięgna Odległości pomiędzy siedziskami powinna wynosić 20% długości cięgna + 300mm Odległość do najbliższej konstrukcji powinna wynosić 20% długości cięgna + 200mm Między częściami ruchomymi i stałymi nie powinny się znajdować żadne punkty ścinania 23 / 30

24 Zmiażdżenia huśtawki kołyszące Brak prześwitu lub hamowania ruchu Niewłaściwa amortyzacja 24 / 30

25 Zmiażdżenia elementy obrotowe Obrotowa tarcza Miejsce zgniotu 25 / 30

26 Skateparki PN EN Urządzenia dla użytkowników sprzętu rolkowego. Wymagania bezpieczeństwa i metody badań. Strefy wolne przynajmniej 2m od każdego punktu urządzenia Podesty o wysokości powyżej 1m powinny być wyposażone w barierki Barierki powinny być tak skonstruowane aby nie zachęcały do wspinania się po nich, a wysokość powinna być wyższa niż 1,2m Nawierzchnia jezdna powinna być równa i trwała 26 / 30

27 Strefy wolne Nie zamocowane urządzenia przesunięte w strefy wolne 27 / 30

28 Barierki Zastosowane listwy poziome umożliwiają wspinanie się po barierce 28 / 30

29 Nawierzchnia jezdna Nieciągłości nawierzchni uniemożliwiają jazdę 29 / 30
