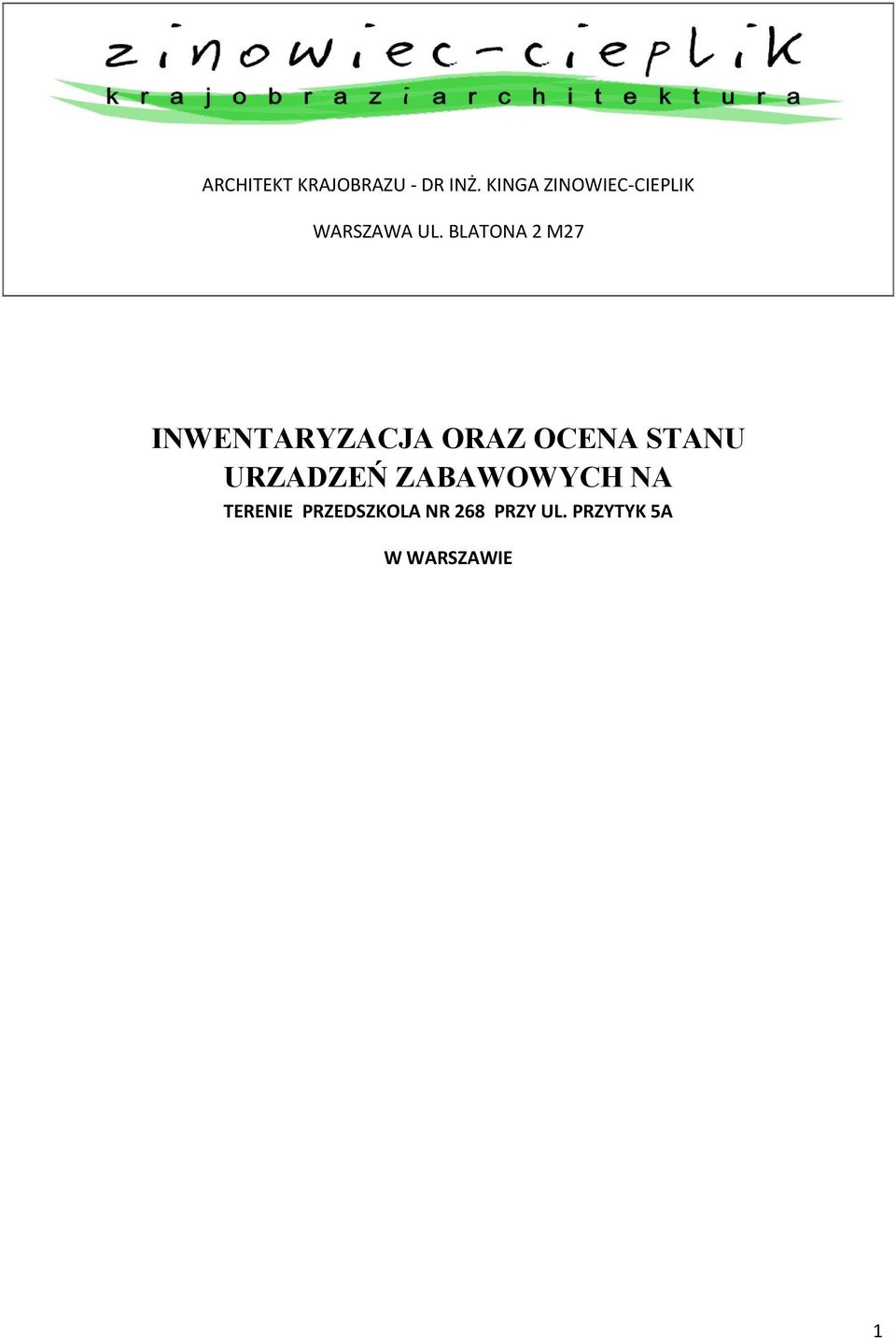

1 ARCHITEKT KRAJOBRAZU DR INŻ. KINGA ZINOWIEC CIEPLIK WARSZAWA UL. BLATONA 2 M27 INWENTARYZACJA ORAZ OCENA STANU URZADZEŃ ZABAWOWYCH NA TERENIE PRZEDSZKOLA NR 268 PRZY UL. PRZYTYK 5A W WARSZAWIE INWESTOR Miasto Stołeczne Warszawa, Dzielnica Bielany Warszawa, ul. Żeromskiego 29 NR UMOWY OBIEKT UD III WOŚ C/BIE/V/P1/19 42/2013 Przedszkole nr 268 "Słoneczny Promyk" ul. Przytyk 5a, Warszawa UPRAWNIENIA PODPIS Opracował tech.bud. Wojciech Smoczkiewicz St. 832/88 Warszawa, 06 sierpnia 2013r. 1

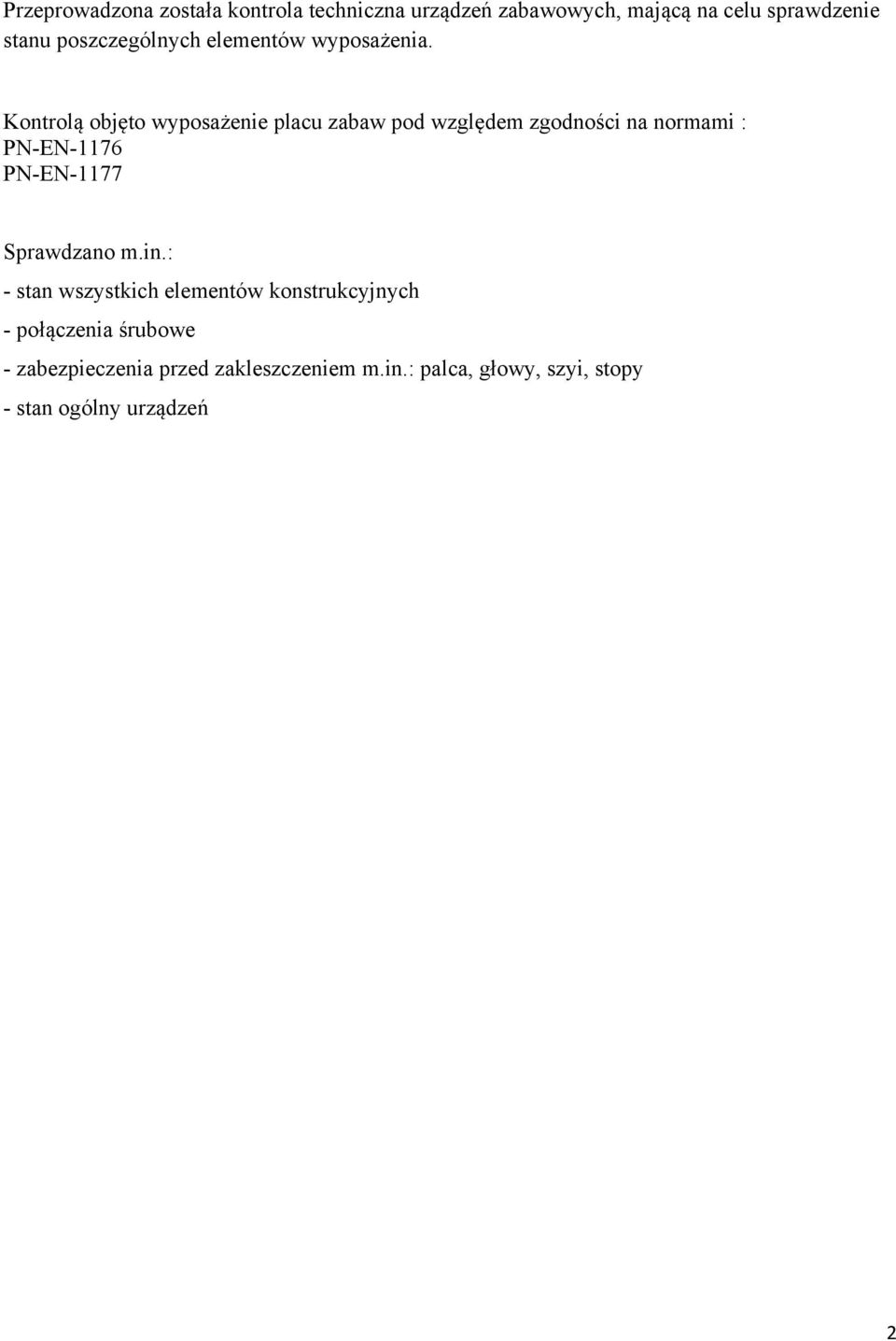

2 Przeprowadzona została kontrola techniczna urządzeń zabawowych, mającą na celu sprawdzenie stanu poszczególnych elementów wyposażenia. Kontrolą objęto wyposażenie placu zabaw pod względem zgodności na normami : PN-EN-1176 PN-EN-1177 Sprawdzano m.in.: - stan wszystkich elementów konstrukcyjnych - połączenia śrubowe - zabezpieczenia przed zakleszczeniem m.in.: palca, głowy, szyi, stopy - stan ogólny urządzeń 2

3 1 Ławka/Równoważnia konstrukcja betonowa z siedziskami z drewna Po przeglądzie wg w/w kryteriów stwierdzamy, że stan wyposażenia Ławka/Równoważnia zagraża bezpieczeństwu bawiących się dzieci. Kruszący się beton na całej długości ławki Popękane deski z łuszczącą się farbą Ubytki w odeskowaniu Rysunek 1. Widok na kruszący się i popękany beton oraz brakującą deskę siedziska 3

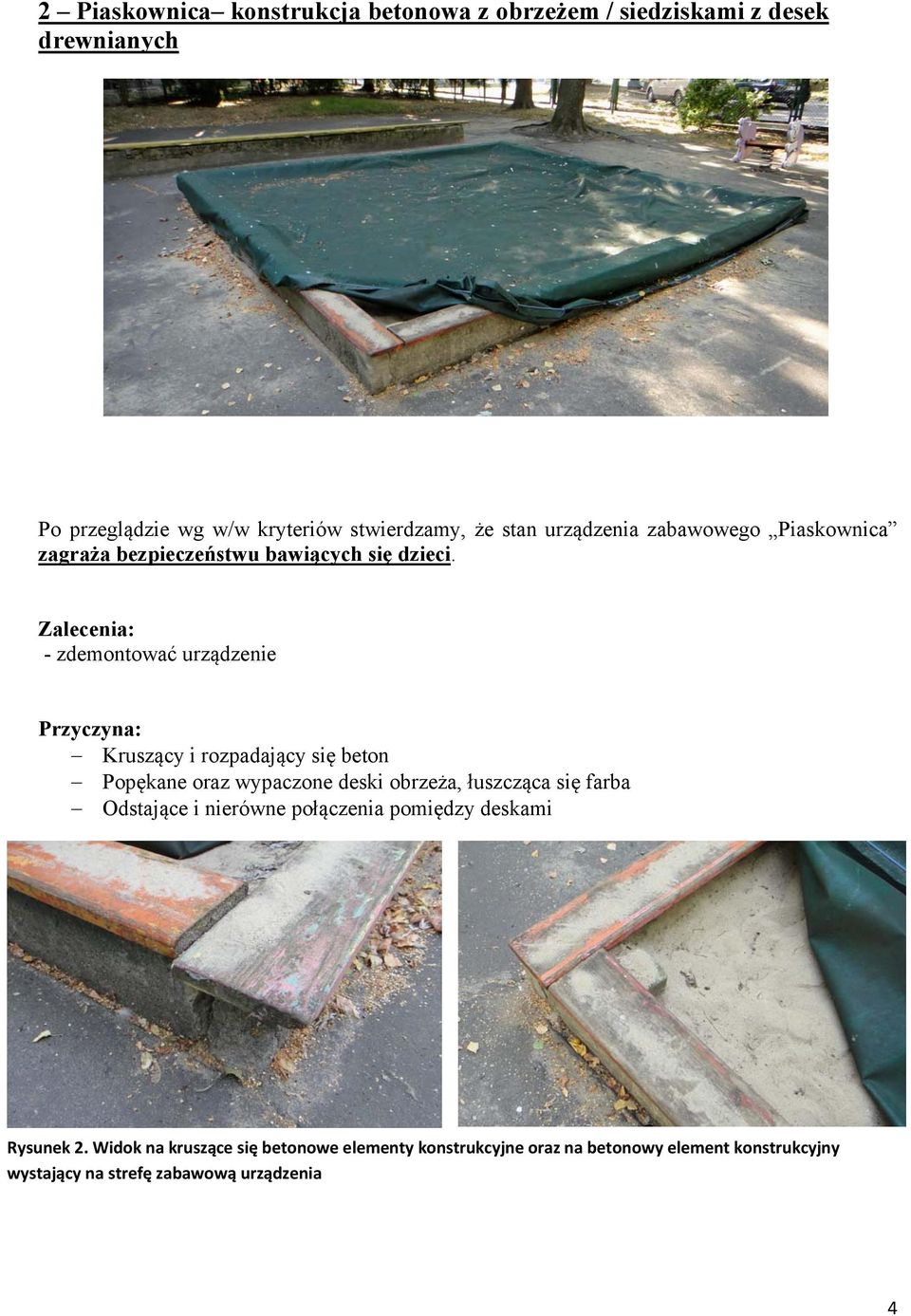

4 2 Piaskownica konstrukcja betonowa z obrzeżem / siedziskami z desek drewnianych Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Piaskownica zagraża bezpieczeństwu bawiących się dzieci. Kruszący i rozpadający się beton Popękane oraz wypaczone deski obrzeża, łuszcząca się farba Odstające i nierówne połączenia pomiędzy deskami Rysunek 2. Widok na kruszące się betonowe elementy konstrukcyjne oraz na betonowy element konstrukcyjny wystający na strefę zabawową urządzenia 4

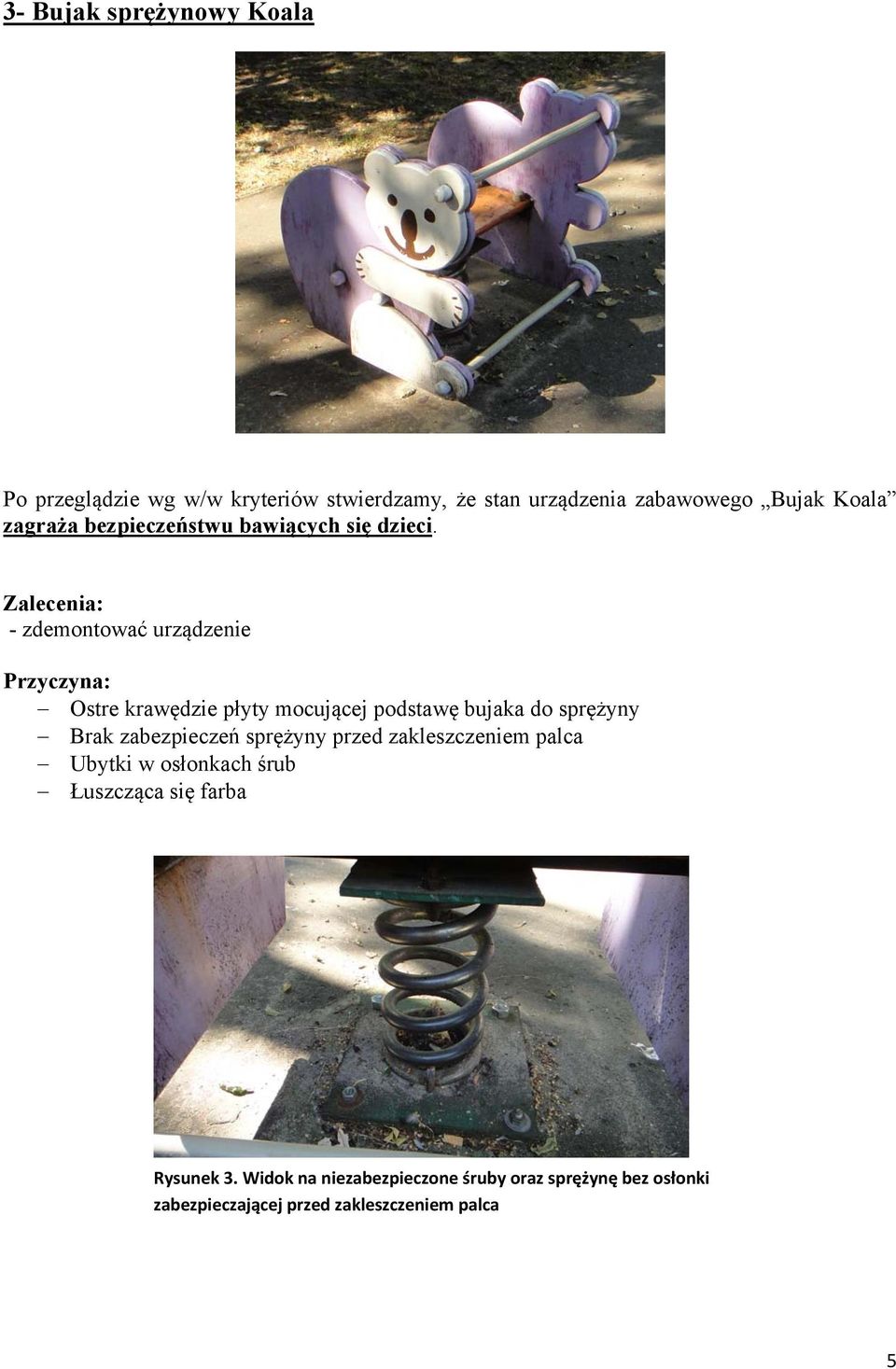

5 3- Bujak sprężynowy Koala Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak Koala zagraża bezpieczeństwu bawiących się dzieci. Ostre krawędzie płyty mocującej podstawę bujaka do sprężyny Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Łuszcząca się farba Rysunek 3. Widok na niezabezpieczone śruby oraz sprężynę bez osłonki zabezpieczającej przed zakleszczeniem palca 5

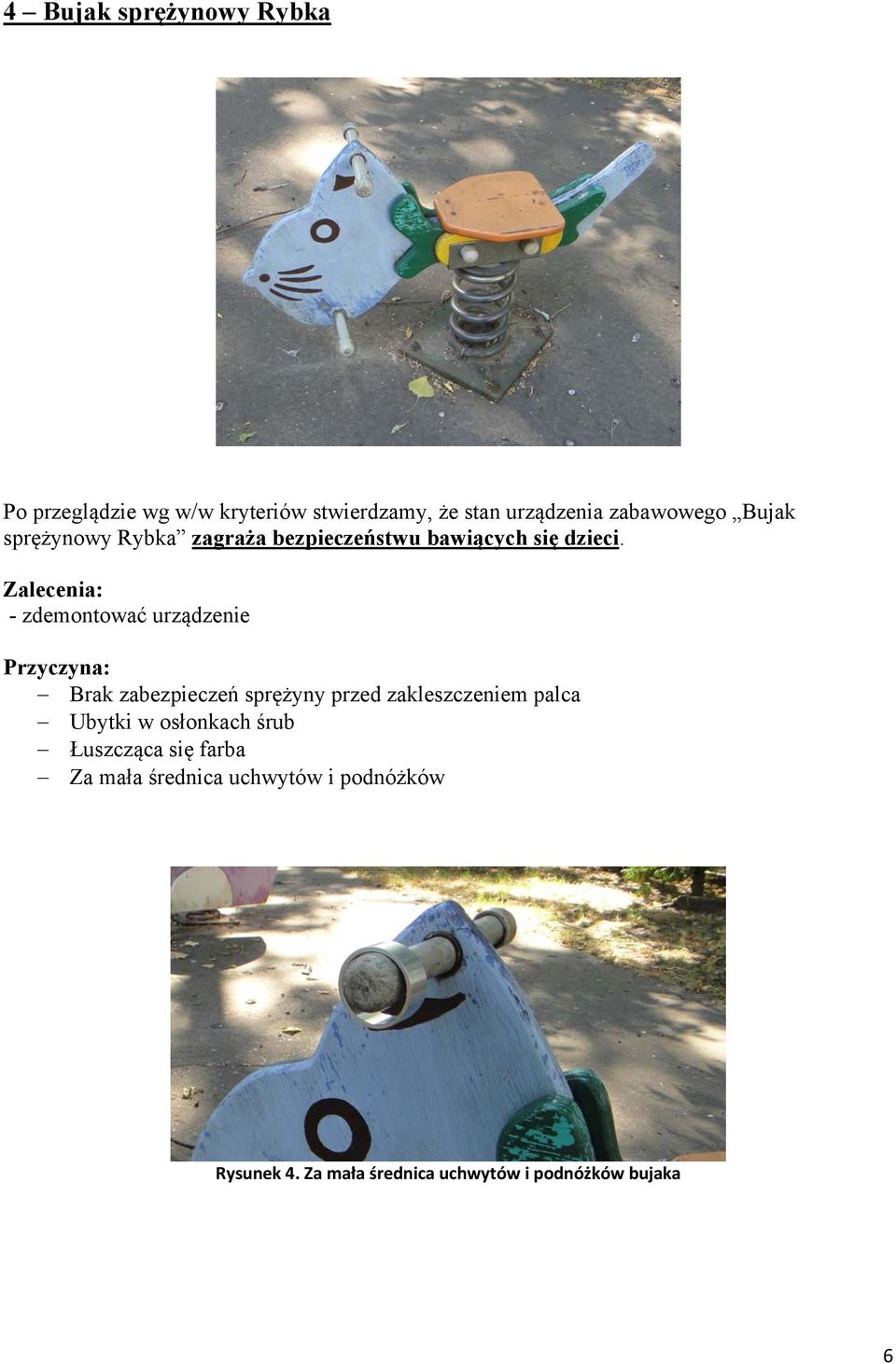

6 4 Bujak sprężynowy Rybka Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy Rybka zagraża bezpieczeństwu bawiących się dzieci. Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Łuszcząca się farba Za mała średnica uchwytów i podnóżków Rysunek 4. Za mała średnica uchwytów i podnóżków bujaka 6

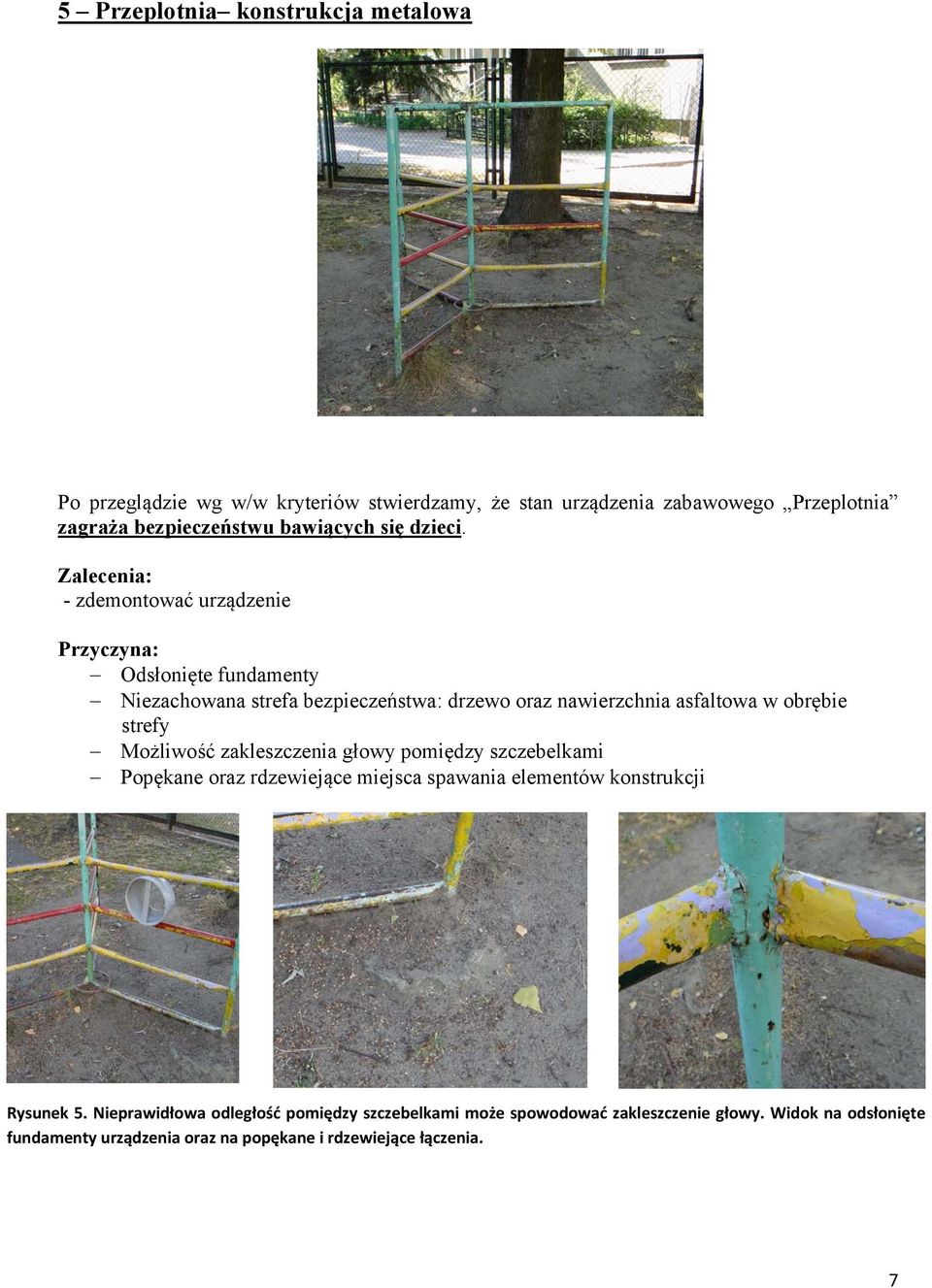

7 5 Przeplotnia konstrukcja metalowa Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Przeplotnia zagraża bezpieczeństwu bawiących się dzieci. Odsłonięte fundamenty Niezachowana strefa bezpieczeństwa: drzewo oraz nawierzchnia asfaltowa w obrębie strefy Możliwość zakleszczenia głowy pomiędzy szczebelkami Popękane oraz rdzewiejące miejsca spawania elementów konstrukcji Rysunek 5. Nieprawidłowa odległość pomiędzy szczebelkami może spowodować zakleszczenie głowy. Widok na odsłonięte fundamenty urządzenia oraz na popękane i rdzewiejące łączenia. 7

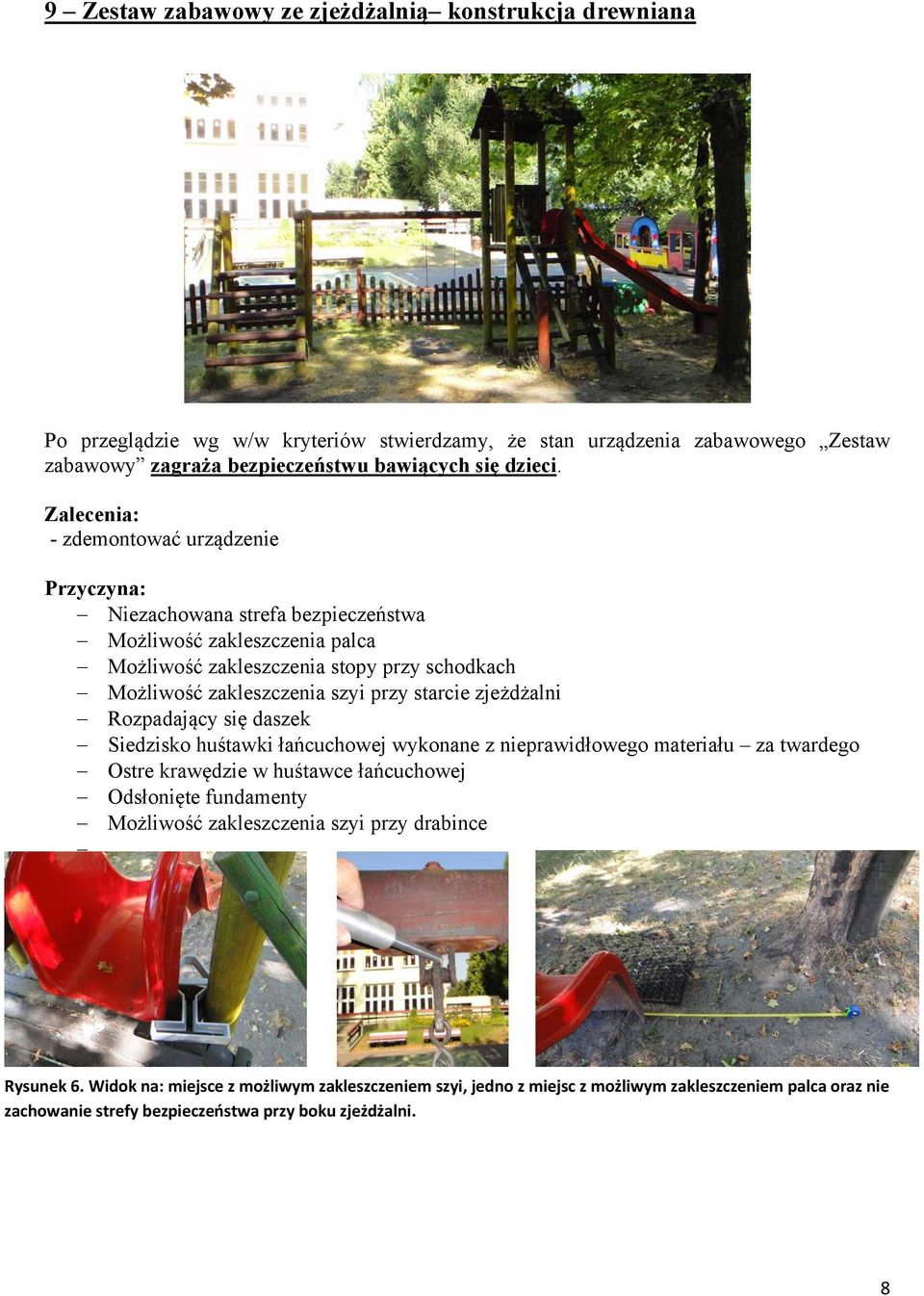

8 9 Zestaw zabawowy ze zjeżdżalnią konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Zestaw zabawowy zagraża bezpieczeństwu bawiących się dzieci. Niezachowana strefa bezpieczeństwa Możliwość zakleszczenia palca Możliwość zakleszczenia stopy przy schodkach Możliwość zakleszczenia szyi przy starcie zjeżdżalni Rozpadający się daszek Siedzisko huśtawki łańcuchowej wykonane z nieprawidłowego materiału za twardego Ostre krawędzie w huśtawce łańcuchowej Odsłonięte fundamenty Możliwość zakleszczenia szyi przy drabince Rysunek 6. Widok na: miejsce z możliwym zakleszczeniem szyi, jedno z miejsc z możliwym zakleszczeniem palca oraz nie zachowanie strefy bezpieczeństwa przy boku zjeżdżalni. 8

9 11 Bujak sprężynowy Konik morski / Krokodyl Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy Konik morski/ Krokodyl zagraża bezpieczeństwu bawiących się dzieci. Odsłonięte fundamenty Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Za mała średnica uchwytów i podnóżków Rysunek 7. Widok na nieprawidłową średnicę i niezabezpieczone zakończenia uchwytów oraz odsłonięte fundamenty 9

10 13 Bujak sprężynowy Krokodyl Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy Krokodyl zagraża bezpieczeństwu bawiących się dzieci. Odsłonięte fundamenty Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Za mała średnica uchwytów i podnóżków Ostre krawędzie przy płycie mocującej korpus Rysunek 8. Widok na nieprawidłową średnicę i niezabezpieczone zakończenia uchwytów oraz nieosłonięte śruby 10

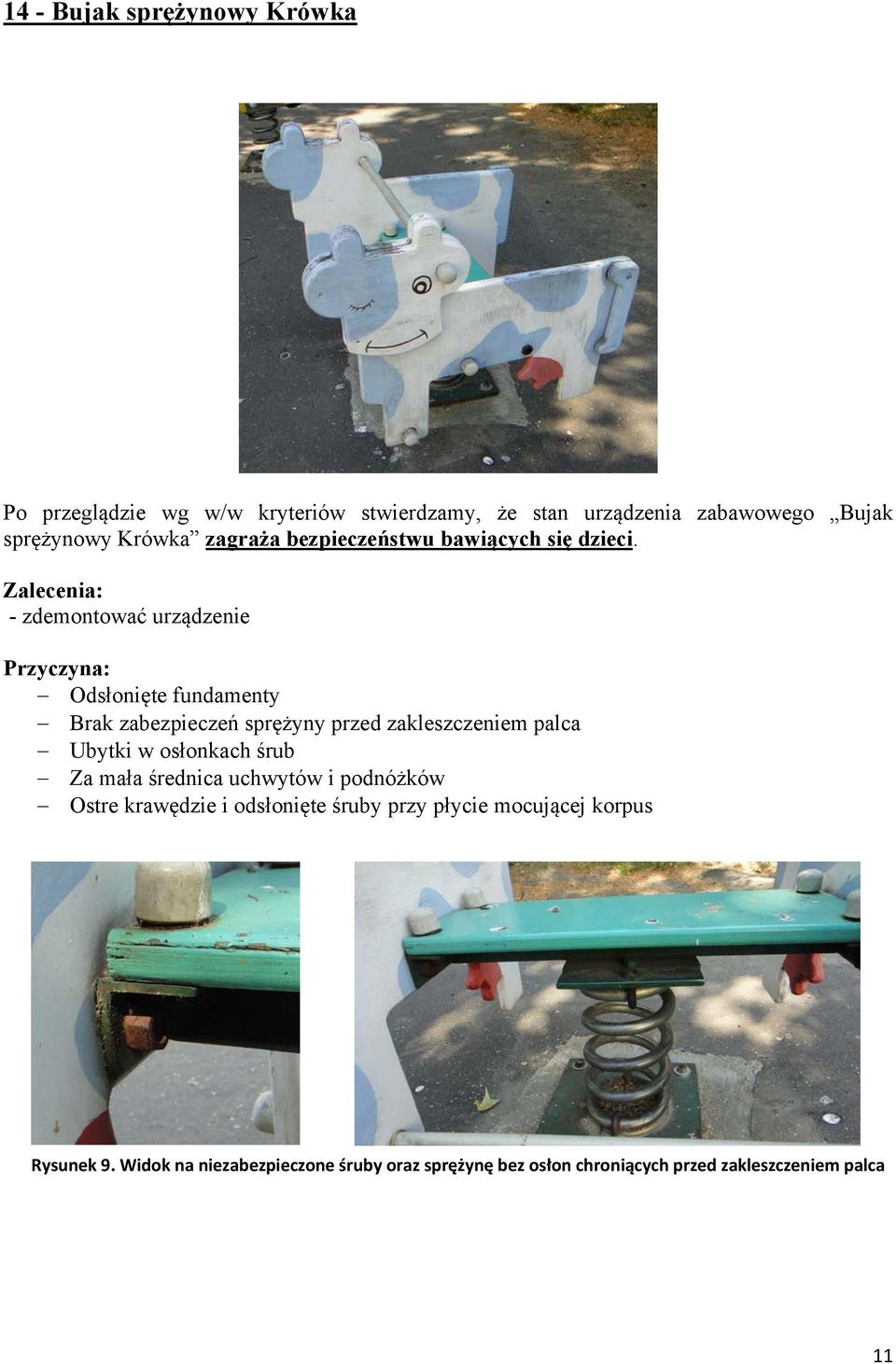

11 14 - Bujak sprężynowy Krówka Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy Krówka zagraża bezpieczeństwu bawiących się dzieci. Odsłonięte fundamenty Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Za mała średnica uchwytów i podnóżków Ostre krawędzie i odsłonięte śruby przy płycie mocującej korpus Rysunek 9. Widok na niezabezpieczone śruby oraz sprężynę bez osłon chroniących przed zakleszczeniem palca 11

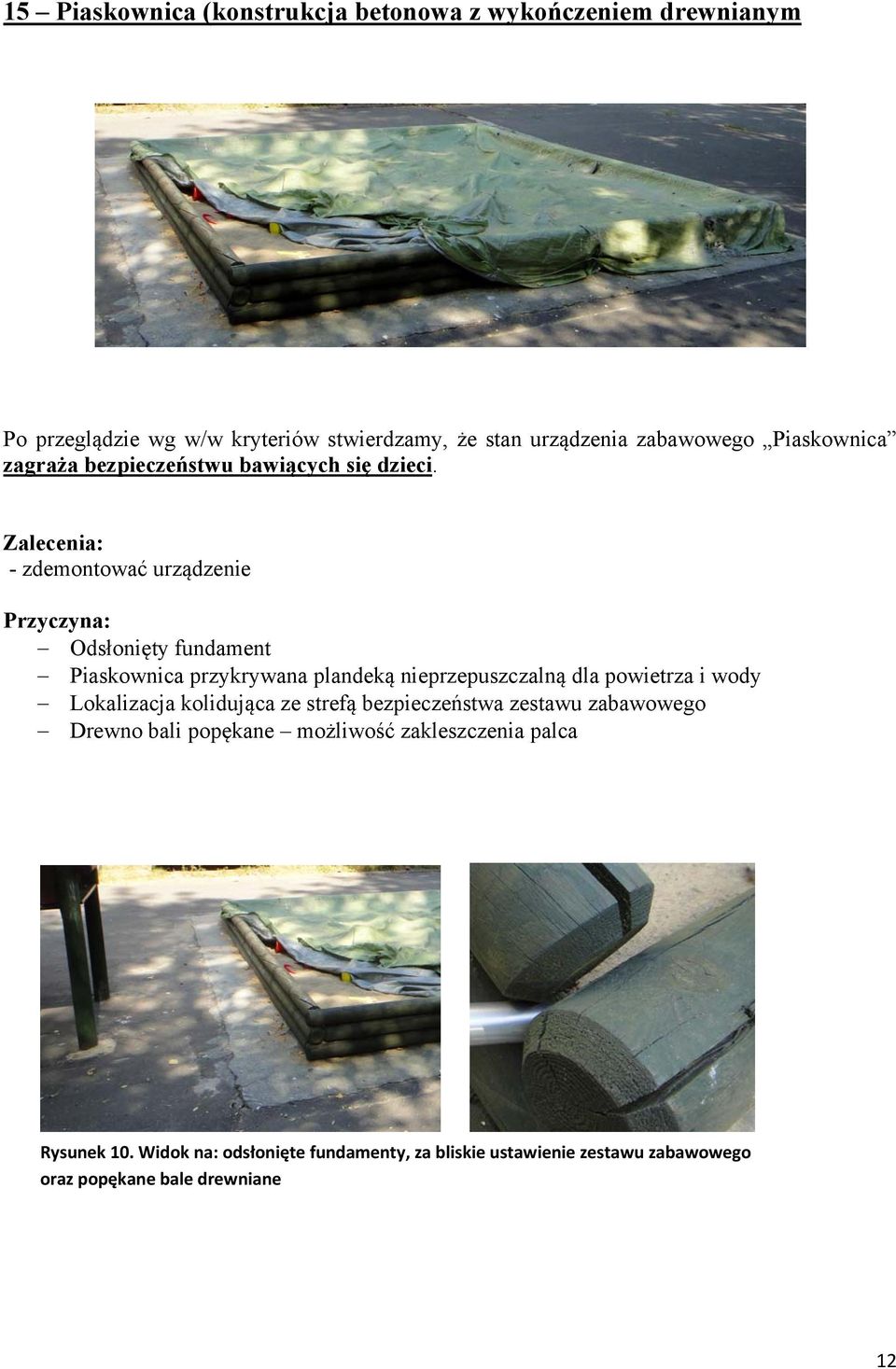

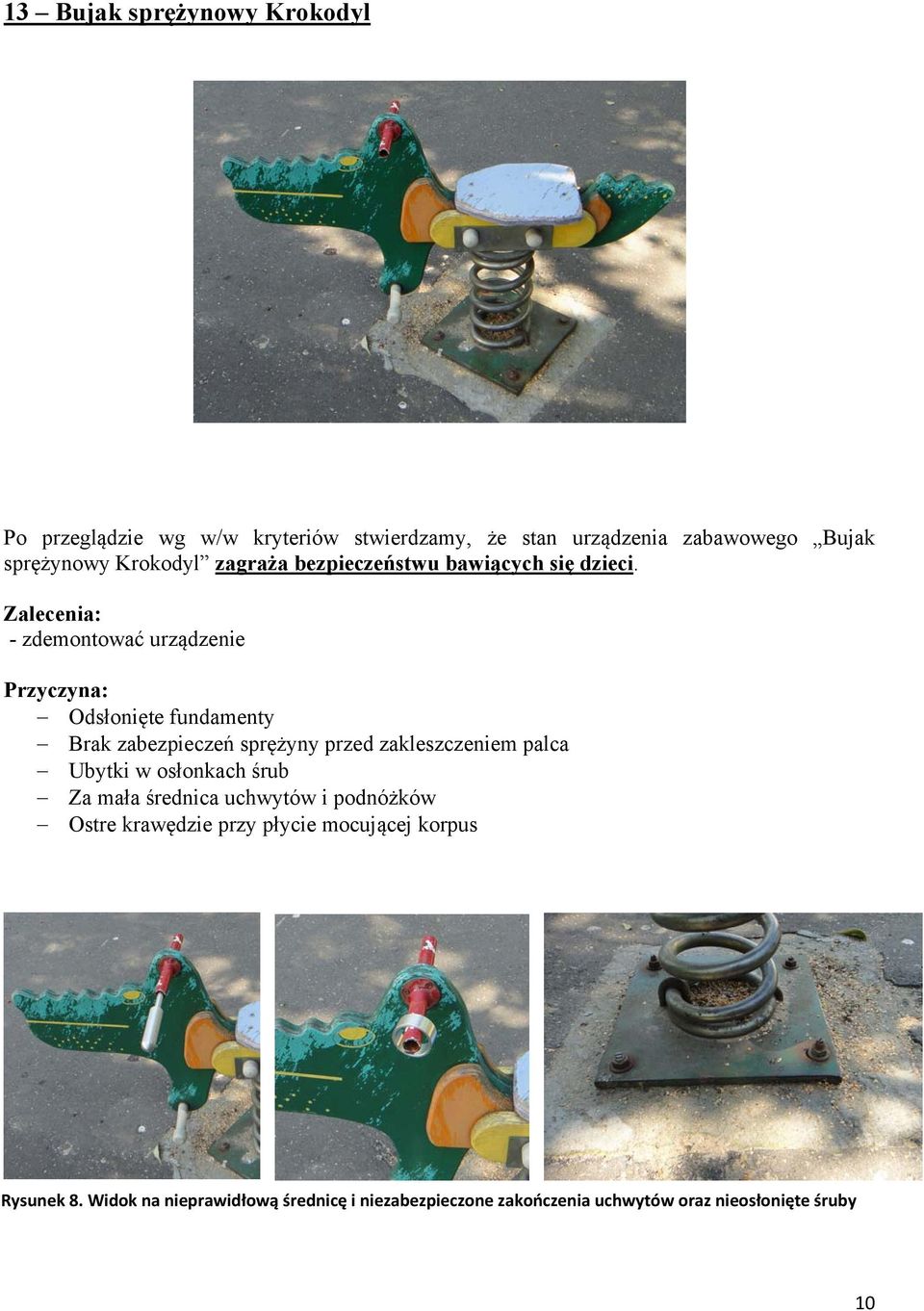

12 15 Piaskownica (konstrukcja betonowa z wykończeniem drewnianym Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Piaskownica zagraża bezpieczeństwu bawiących się dzieci. Odsłonięty fundament Piaskownica przykrywana plandeką nieprzepuszczalną dla powietrza i wody Lokalizacja kolidująca ze strefą bezpieczeństwa zestawu zabawowego Drewno bali popękane możliwość zakleszczenia palca Rysunek 10. Widok na: odsłonięte fundamenty, za bliskie ustawienie zestawu zabawowego oraz popękane bale drewniane 12

13 19 Bujak sprężynowy Konik Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy konik zagraża bezpieczeństwu bawiących się dzieci. Brak zachowania strefy bezpieczeństwa Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Łuszcząca się farba Za mała średnica uchwytów i podnóżków Brak podnóżków Rysunek 11. Widok na nieprawidłową średnicę uchwytów, brak podnóżków, niezabezpieczoną sprężynę przed zaleczeniem palca oraz nie zachowanie strefy bezpieczeństwa urządzenia 13

14 20 Zestaw zabawowy ze zjeżdżalnią konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Zestaw zabawowy zagraża bezpieczeństwu bawiących się dzieci. Brak nawierzchni bezpiecznej w obrębie strefy bezpieczeństwa urządzenia Brak zachowania strefy bezpieczeństwa Niebezpieczne progi przy zakończeniu zjeżdżalni Rozpadające się i popękane bale podestów Brak zabezpieczeń śrub Odsłonięte fundamenty Możliwość zakleszczenia szyi przy zjeżdżalni ( po bokach) Ubytki w fundamencie pozostałość po zdemontowanych elementach Możliwość zakleszczenia palca Rysunek 12. Widok na : niebezpieczne progi przy zakończeniu ślizgu zjeżdżalni, jedno z miejsc z możliwością zakleszczenia palca, miejsce możliwego zakleszczenia szyi oraz uszkodzenia w słupach konstrukcyjnych urządzenia. 14

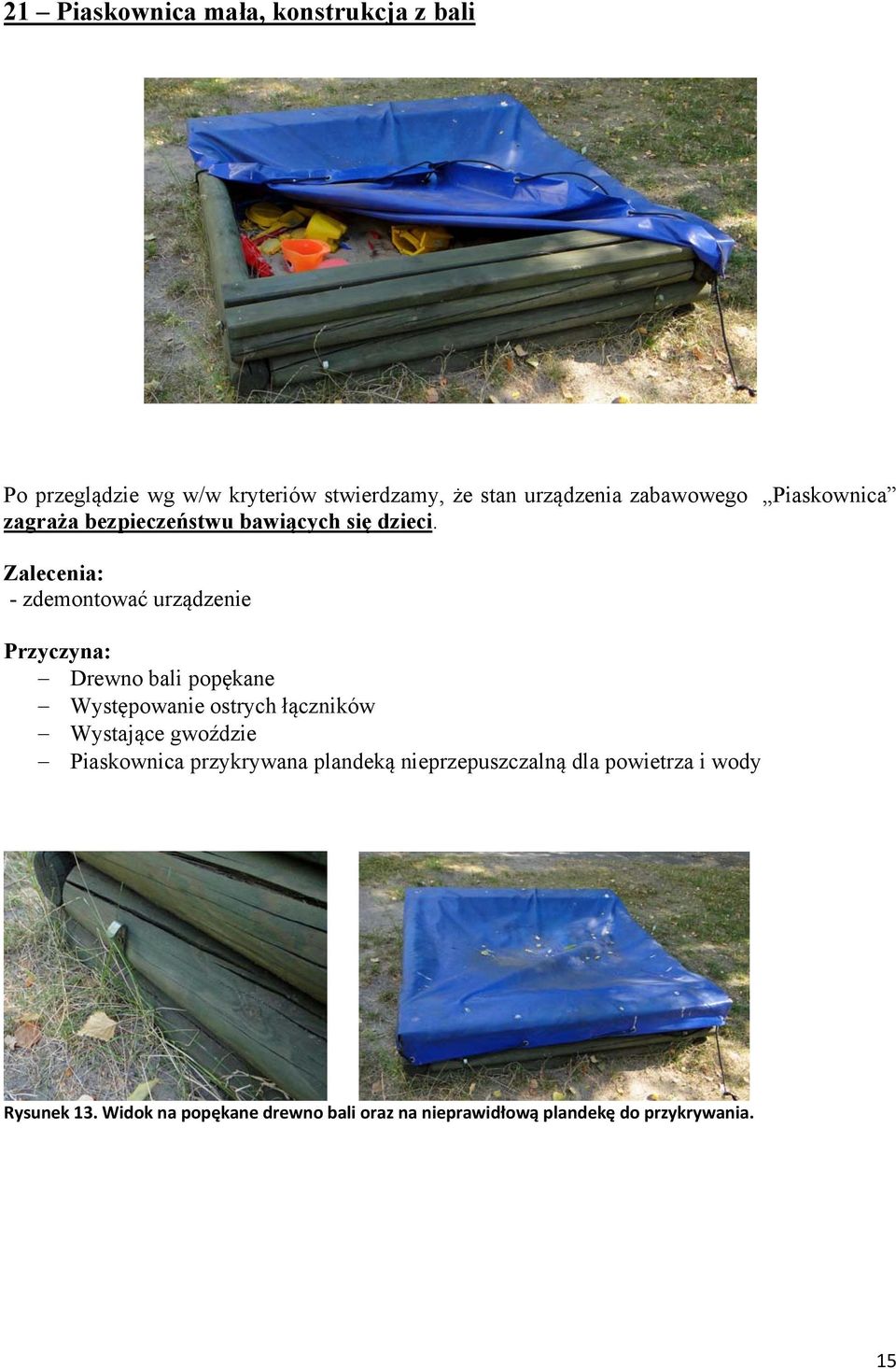

15 21 Piaskownica mała, konstrukcja z bali Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Piaskownica zagraża bezpieczeństwu bawiących się dzieci. Drewno bali popękane Występowanie ostrych łączników Wystające gwoździe Piaskownica przykrywana plandeką nieprzepuszczalną dla powietrza i wody Rysunek 13. Widok na popękane drewno bali oraz na nieprawidłową plandekę do przykrywania. 15

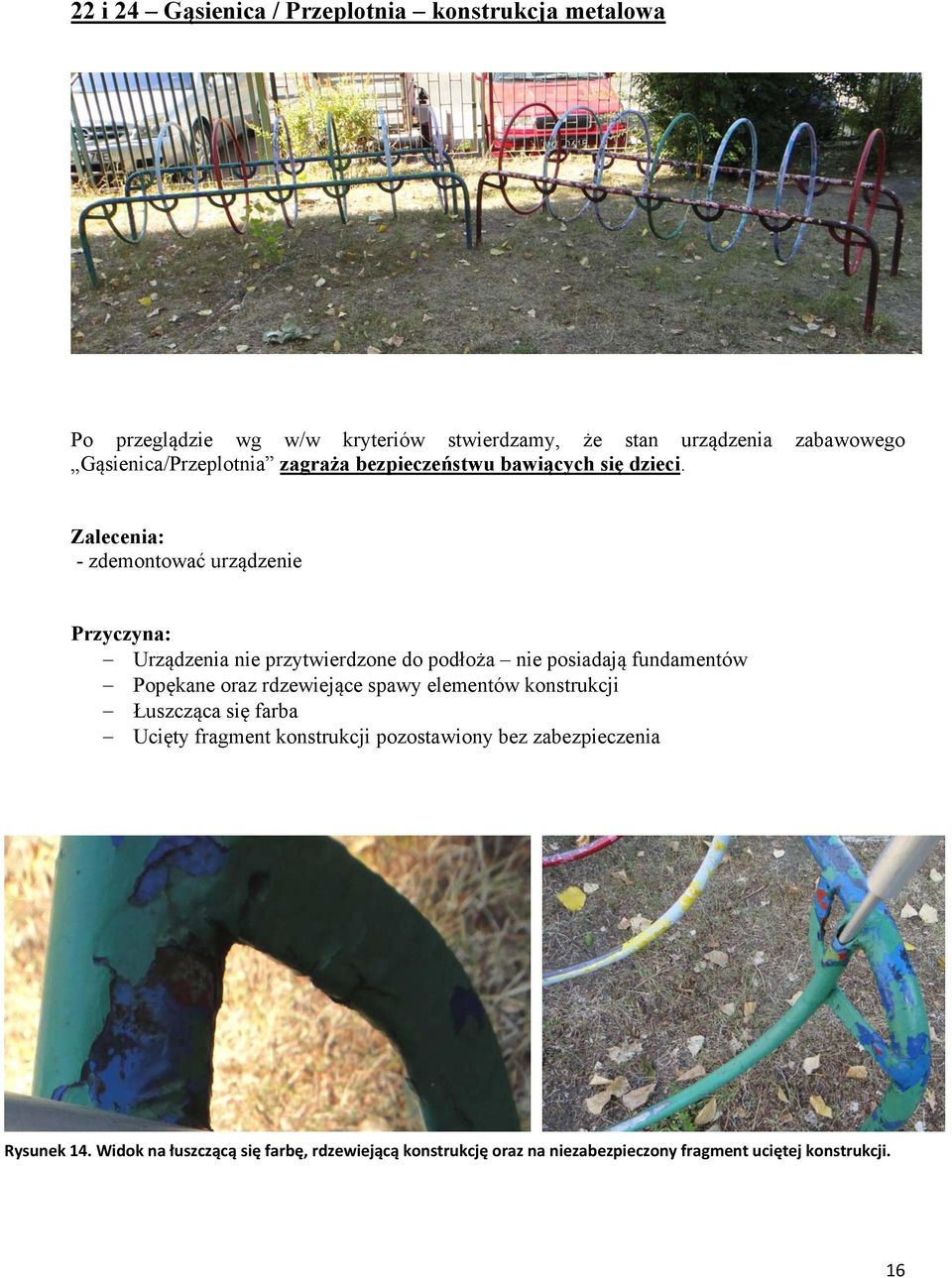

16 22 i 24 Gąsienica / Przeplotnia konstrukcja metalowa Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Gąsienica/Przeplotnia zagraża bezpieczeństwu bawiących się dzieci. Urządzenia nie przytwierdzone do podłoża nie posiadają fundamentów Popękane oraz rdzewiejące spawy elementów konstrukcji Łuszcząca się farba Ucięty fragment konstrukcji pozostawiony bez zabezpieczenia Rysunek 14. Widok na łuszczącą się farbę, rdzewiejącą konstrukcję oraz na niezabezpieczony fragment uciętej konstrukcji. 16

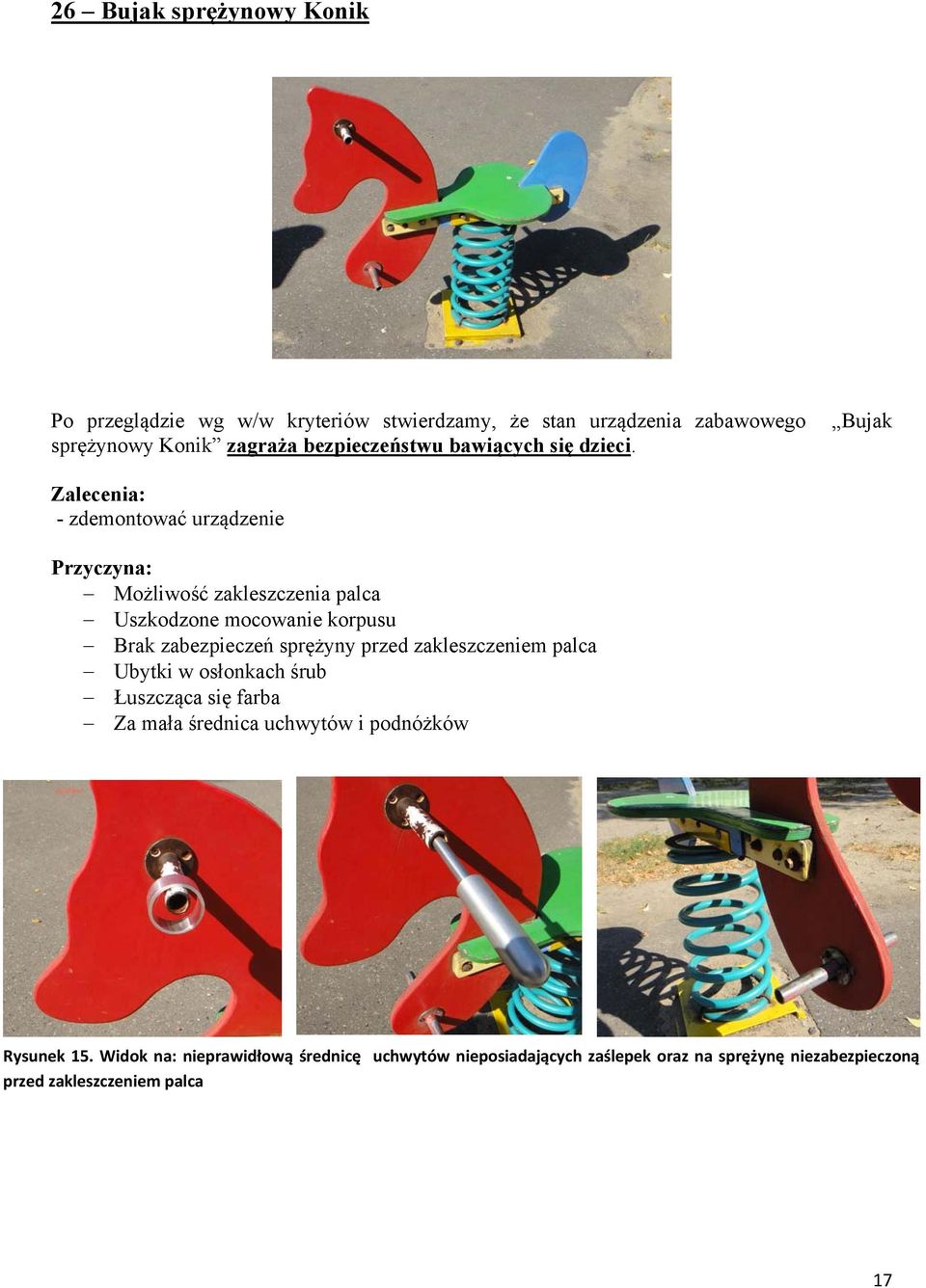

17 26 Bujak sprężynowy Konik Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Bujak sprężynowy Konik zagraża bezpieczeństwu bawiących się dzieci. Możliwość zakleszczenia palca Uszkodzone mocowanie korpusu Brak zabezpieczeń sprężyny przed zakleszczeniem palca Ubytki w osłonkach śrub Łuszcząca się farba Za mała średnica uchwytów i podnóżków Rysunek 15. Widok na: nieprawidłową średnicę uchwytów nieposiadających zaślepek oraz na sprężynę niezabezpieczoną przed zakleszczeniem palca 17

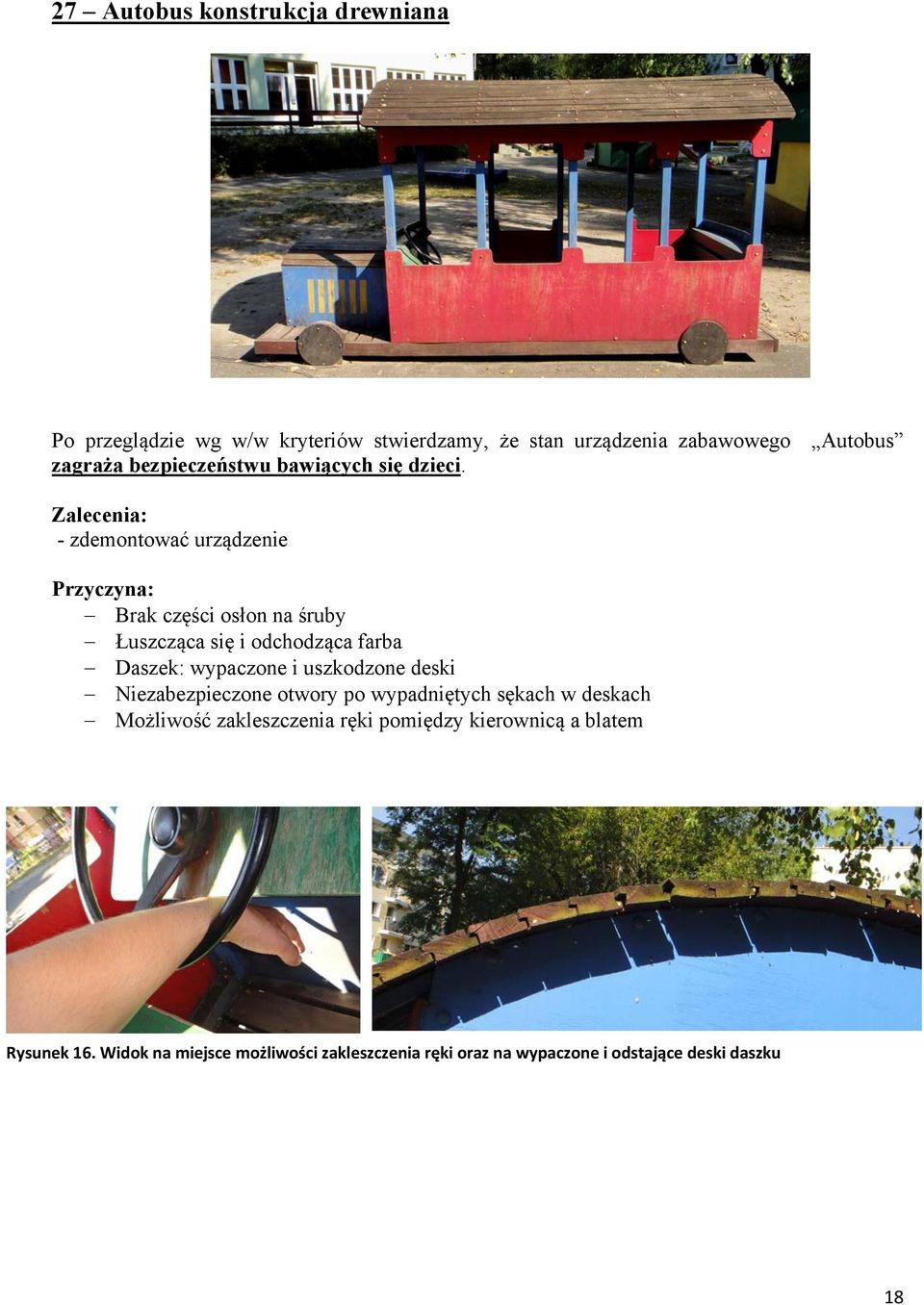

18 27 Autobus konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Autobus zagraża bezpieczeństwu bawiących się dzieci. Brak części osłon na śruby Łuszcząca się i odchodząca farba Daszek: wypaczone i uszkodzone deski Niezabezpieczone otwory po wypadniętych sękach w deskach Możliwość zakleszczenia ręki pomiędzy kierownicą a blatem Rysunek 16. Widok na miejsce możliwości zakleszczenia ręki oraz na wypaczone i odstające deski daszku 18

19 28 Piaskownica - konstrukcja betonowa z obrzeżem i siedziskami z desek drewnianych Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Piaskownica zagraża bezpieczeństwu bawiących się dzieci. Kruszący i rozpadający się beton Popękane oraz wypaczone deski obrzeża, łuszcząca się farba Odstające i nierówne połączenia pomiędzy deskami Ostre krawędzie Rysunek 6. Widok na pękający i kruszący beton, oraz wypaczone połączenie desek obrzeża 19

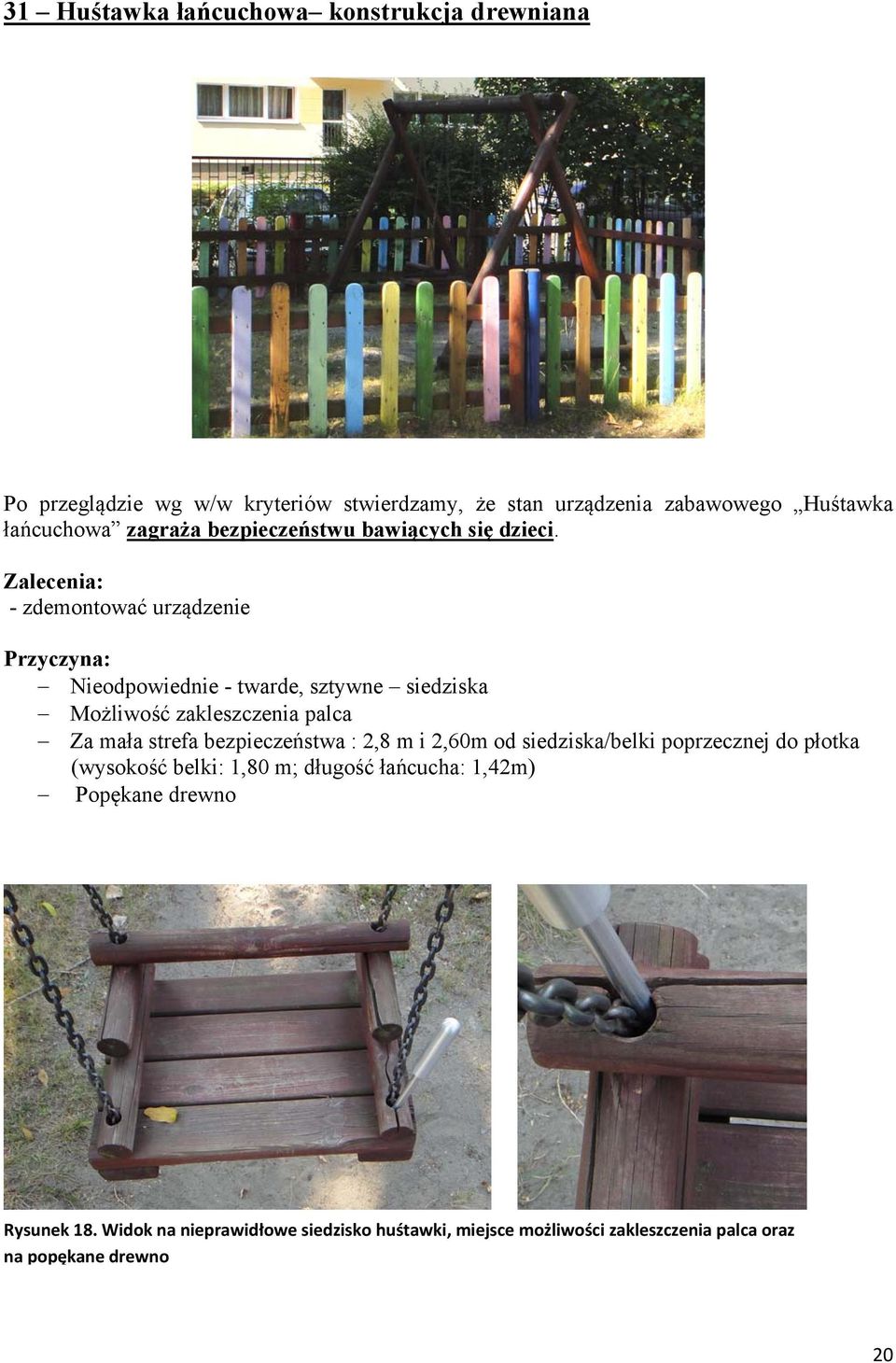

20 31 Huśtawka łańcuchowa konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Huśtawka łańcuchowa zagraża bezpieczeństwu bawiących się dzieci. Nieodpowiednie - twarde, sztywne siedziska Możliwość zakleszczenia palca Za mała strefa bezpieczeństwa : 2,8 m i 2,60m od siedziska/belki poprzecznej do płotka (wysokość belki: 1,80 m; długość łańcucha: 1,42m) Popękane drewno Rysunek 18. Widok na nieprawidłowe siedzisko huśtawki, miejsce możliwości zakleszczenia palca oraz na popękane drewno 20

21 32 Domek zabawowy konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Domek zabawowy zagraża bezpieczeństwu bawiących się dzieci. Niezabezpieczone śruby przy koszu o koszykówki oraz w innych miejscach brak osłon na śrubach Podest: popękane i zniszczone deski Łuszcząca się i odchodząca farba Rysunek 19. Widok na nieosłonięte śruby, łuszczącą się farbę, oraz pękające deski podestu bezpośrednio stykające się z gruntem. 21

22 41 Pociąg konstrukcja drewniana Po przeglądzie wg w/w kryteriów stwierdzamy, że stan urządzenia zabawowego Pociąg zagraża bezpieczeństwu bawiących się dzieci. Daszek: wypaczone i oderwane deseczki daszku, łuszcząca się farba, drewno popękane Rampy nie przymocowane do podłoża Boczne ścianki wagonu bez daszku rozchodzą się na boki, co powoduje powstanie szczeliny gdzie jest możliwe zakleszczenie palca Brak części osłon na śruby Rysunek 20. Nie przymocowane deseczki daszku oraz rozchodzące się na boki ścianki wagonu 22
