INSTRUKCJA INSTALACJI I UśYTKOWANIA PŁYT CERAMICZNYCH BEZRAMKOWYCH

Transkrypt

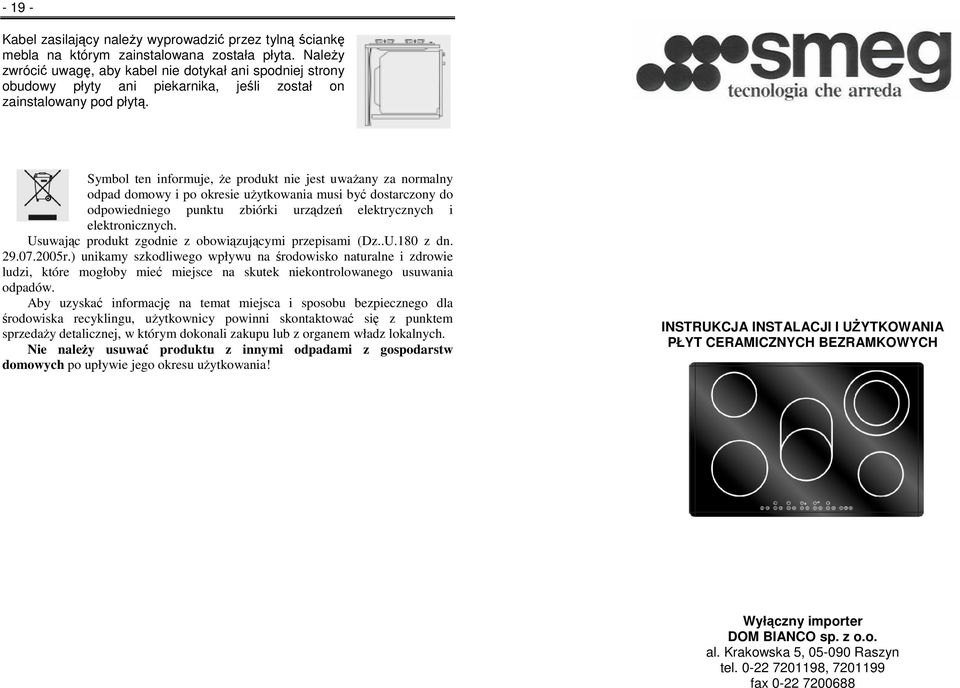

1 Kabel zasilający naleŝy wyprowadzić przez tylną ściankę mebla na którym zainstalowana została płyta. NaleŜy zwrócić uwagę, aby kabel nie dotykał ani spodniej strony obudowy płyty ani piekarnika, jeśli został on zainstalowany pod płytą. Symbol ten informuje, Ŝe produkt nie jest uwaŝany za normalny odpad domowy i po okresie uŝytkowania musi być dostarczony do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych. Usuwając produkt zgodnie z obowiązującymi przepisami (Dz..U.180 z dn r.) unikamy szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, które mogłoby mieć miejsce na skutek niekontrolowanego usuwania odpadów. Aby uzyskać informację na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu, uŝytkownicy powinni skontaktować się z punktem sprzedaŝy detalicznej, w którym dokonali zakupu lub z organem władz lokalnych. Nie naleŝy usuwać produktu z innymi odpadami z gospodarstw domowych po upływie jego okresu uŝytkowania! INSTRUKCJA INSTALACJI I UśYTKOWANIA PŁYT CERAMICZNYCH BEZRAMKOWYCH Wyłączny importer DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel , fax

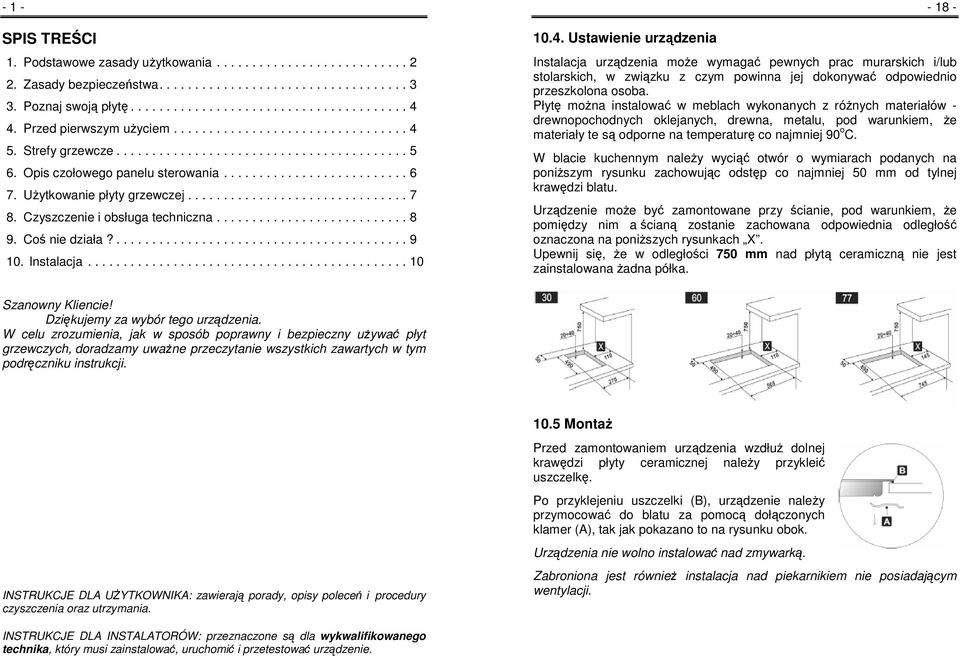

2 - 1 - SPIS TREŚCI 1. Podstawowe zasady uŝytkowania Zasady bezpieczeństwa Poznaj swoją płytę Przed pierwszym uŝyciem Strefy grzewcze Opis czołowego panelu sterowania UŜytkowanie płyty grzewczej Czyszczenie i obsługa techniczna Coś nie działa? Instalacja Ustawienie urządzenia Instalacja urządzenia moŝe wymagać pewnych prac murarskich i/lub stolarskich, w związku z czym powinna jej dokonywać odpowiednio przeszkolona osoba. Płytę moŝna instalować w meblach wykonanych z róŝnych materiałów - drewnopochodnych oklejanych, drewna, metalu, pod warunkiem, Ŝe materiały te są odporne na temperaturę co najmniej 90 o C. W blacie kuchennym naleŝy wyciąć otwór o wymiarach podanych na poniŝszym rysunku zachowując odstęp co najmniej 50 mm od tylnej krawędzi blatu. Urządzenie moŝe być zamontowane przy ścianie, pod warunkiem, Ŝe pomiędzy nim a ścianą zostanie zachowana odpowiednia odległość oznaczona na poniŝszych rysunkach X. Upewnij się, Ŝe w odległości 750 mm nad płytą ceramiczną nie jest zainstalowana Ŝadna półka. Szanowny Kliencie! Dziękujemy za wybór tego urządzenia. W celu zrozumienia, jak w sposób poprawny i bezpieczny uŝywać płyt grzewczych, doradzamy uwaŝne przeczytanie wszystkich zawartych w tym podręczniku instrukcji MontaŜ Przed zamontowaniem urządzenia wzdłuŝ dolnej krawędzi płyty ceramicznej naleŝy przykleić uszczelkę. Po przyklejeniu uszczelki (B), urządzenie naleŝy przymocować do blatu za pomocą dołączonych klamer (A), tak jak pokazano to na rysunku obok. Urządzenia nie wolno instalować nad zmywarką. INSTRUKCJE DLA UśYTKOWNIKA: zawierają porady, opisy poleceń i procedury czyszczenia oraz utrzymania. Zabroniona jest równieŝ instalacja nad piekarnikiem nie posiadającym wentylacji. INSTRUKCJE DLA INSTALATORÓW: przeznaczone są dla wykwalifikowanego technika, który musi zainstalować, uruchomić i przetestować urządzenie.

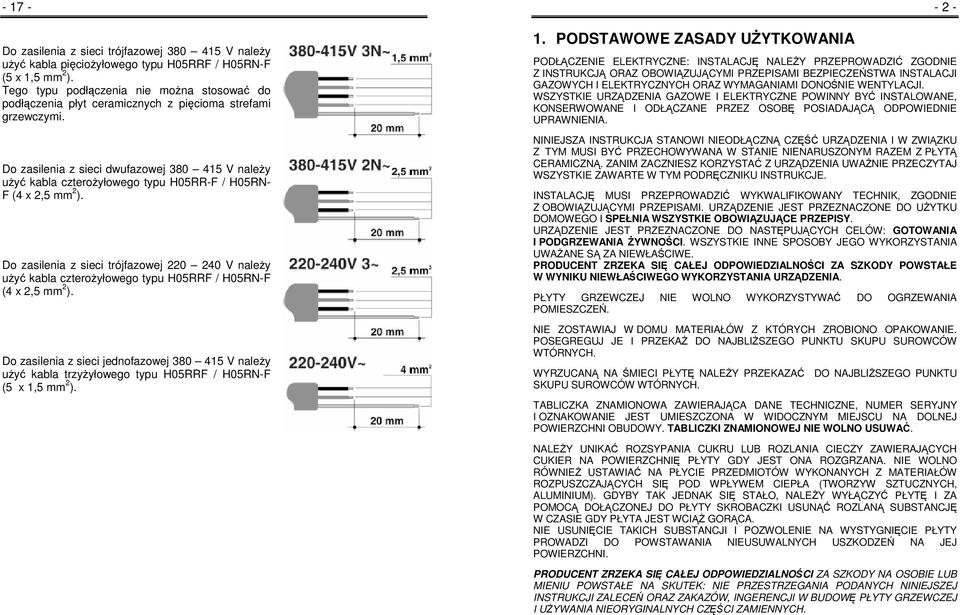

3 Do zasilenia z sieci trójfazowej V naleŝy uŝyć kabla pięcioŝyłowego typu H05RRF / H05RN-F (5 x 1,5 mm 2 ). Tego typu podłączenia nie moŝna stosować do podłączenia płyt ceramicznych z pięcioma strefami grzewczymi. Do zasilenia z sieci dwufazowej V naleŝy uŝyć kabla czteroŝyłowego typu H05RR-F / H05RN- F (4 x 2,5 mm 2 ). Do zasilenia z sieci trójfazowej V naleŝy uŝyć kabla czteroŝyłowego typu H05RRF / H05RN-F (4 x 2,5 mm 2 ). Do zasilenia z sieci jednofazowej V naleŝy uŝyć kabla trzyŝyłowego typu H05RRF / H05RN-F (5 x 1,5 mm 2 ). 1. PODSTAWOWE ZASADY UśYTKOWANIA PODŁĄCZENIE ELEKTRYCZNE: INSTALACJĘ NALEśY PRZEPROWADZIĆ ZGODNIE Z INSTRUKCJĄ ORAZ OBOWIĄZUJĄCYMI PRZEPISAMI BEZPIECZEŃSTWA INSTALACJI GAZOWYCH I ELEKTRYCZNYCH ORAZ WYMAGANIAMI DONOŚNIE WENTYLACJI. WSZYSTKIE URZĄDZENIA GAZOWE I ELEKTRYCZNE POWINNY BYĆ INSTALOWANE, KONSERWOWANE I ODŁĄCZANE PRZEZ OSOBĘ POSIADAJĄCĄ ODPOWIEDNIE UPRAWNIENIA. NINIEJSZA INSTRUKCJA STANOWI NIEODŁĄCZNĄ CZĘŚĆ URZĄDZENIA I W ZWIĄZKU Z TYM MUSI BYĆ PRZECHOWYWANA W STANIE NIENARUSZONYM RAZEM Z PŁYTĄ CERAMICZNĄ. ZANIM ZACZNIESZ KORZYSTAĆ Z URZĄDZENIA UWAśNIE PRZECZYTAJ WSZYSTKIE ZAWARTE W TYM PODRĘCZNIKU INSTRUKCJE. INSTALACJĘ MUSI PRZEPROWADZIĆ WYKWALIFIKOWANY TECHNIK, ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. URZĄDZENIE JEST PRZEZNACZONE DO UśYTKU DOMOWEGO I SPEŁNIA WSZYSTKIE OBOWIĄZUJĄCE PRZEPISY. URZĄDZENIE JEST PRZEZNACZONE DO NASTĘPUJĄCYCH CELÓW: GOTOWANIA I PODGRZEWANIA śywności. WSZYSTKIE INNE SPOSOBY JEGO WYKORZYSTANIA UWAśANE SĄ ZA NIEWŁAŚCIWE. PRODUCENT ZRZEKA SIĘ CAŁEJ ODPOWIEDZIALNOŚCI ZA SZKODY POWSTAŁE W WYNIKU NIEWŁAŚCIWEGO WYKORZYSTANIA URZĄDZENIA. PŁYTY GRZEWCZEJ NIE WOLNO WYKORZYSTYWAĆ DO OGRZEWANIA POMIESZCZEŃ. NIE ZOSTAWIAJ W DOMU MATERIAŁÓW Z KTÓRYCH ZROBIONO OPAKOWANIE. POSEGREGUJ JE I PRZEKAś DO NAJBLIśSZEGO PUNKTU SKUPU SUROWCÓW WTÓRNYCH. WYRZUCANĄ NA ŚMIECI PŁYTĘ NALEśY PRZEKAZAĆ DO NAJBLIśSZEGO PUNKTU SKUPU SUROWCÓW WTÓRNYCH. TABLICZKA ZNAMIONOWA ZAWIERAJĄCA DANE TECHNICZNE, NUMER SERYJNY I OZNAKOWANIE JEST UMIESZCZONA W WIDOCZNYM MIEJSCU NA DOLNEJ POWIERZCHNI OBUDOWY. TABLICZKI ZNAMIONOWEJ NIE WOLNO USUWAĆ. NALEśY UNIKAĆ ROZSYPANIA CUKRU LUB ROZLANIA CIECZY ZAWIERAJĄCYCH CUKIER NA POWIERZCHNIĘ PŁYTY GDY JEST ONA ROZGRZANA. NIE WOLNO RÓWNIEś USTAWIAĆ NA PŁYCIE PRZEDMIOTÓW WYKONANYCH Z MATERIAŁÓW ROZPUSZCZAJĄCYCH SIĘ POD WPŁYWEM CIEPŁA (TWORZYW SZTUCZNYCH, ALUMINIUM). GDYBY TAK JEDNAK SIĘ STAŁO, NALEśY WYŁĄCZYĆ PŁYTĘ I ZA POMOCĄ DOŁĄCZONEJ DO PŁYTY SKROBACZKI USUNĄĆ ROZLANĄ SUBSTANCJĘ W CZASIE GDY PŁYTA JEST WCIĄś GORĄCA. NIE USUNIĘCIE TAKICH SUBSTANCJI I POZWOLENIE NA WYSTYGNIĘCIE PŁYTY PROWADZI DO POWSTAWANIA NIEUSUWALNYCH USZKODZEŃ NA JEJ POWIERZCHNI. PRODUCENT ZRZEKA SIĘ CAŁEJ ODPOWIEDZIALNOŚCI ZA SZKODY NA OSOBIE LUB MIENIU POWSTAŁE NA SKUTEK: NIE PRZESTRZEGANIA PODANYCH NINIEJSZEJ INSTRUKCJI ZALECEŃ ORAZ ZAKAZÓW, INGERENCJI W BUDOWĘ PŁYTY GRZEWCZEJ I UśYWANIA NIEORYGINALNYCH CZĘŚCI ZAMIENNYCH.

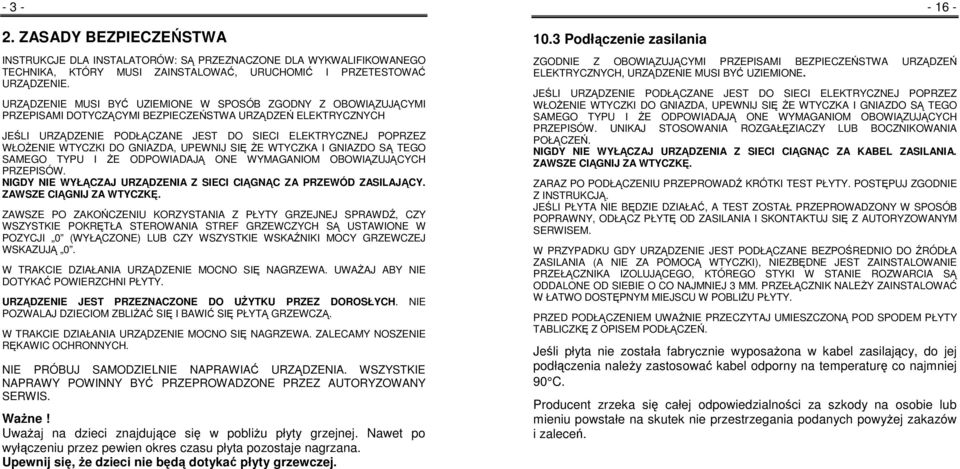

4 ZASADY BEZPIECZEŃSTWA INSTRUKCJE DLA INSTALATORÓW: SĄ PRZEZNACZONE DLA WYKWALIFIKOWANEGO TECHNIKA, KTÓRY MUSI ZAINSTALOWAĆ, URUCHOMIĆ I PRZETESTOWAĆ URZĄDZENIE. URZĄDZENIE MUSI BYĆ UZIEMIONE W SPOSÓB ZGODNY Z OBOWIĄZUJĄCYMI PRZEPISAMI DOTYCZĄCYMI BEZPIECZEŃSTWA URZĄDZEŃ ELEKTRYCZNYCH JEŚLI URZĄDZENIE PODŁĄCZANE JEST DO SIECI ELEKTRYCZNEJ POPRZEZ WŁOśENIE WTYCZKI DO GNIAZDA, UPEWNIJ SIĘ śe WTYCZKA I GNIAZDO SĄ TEGO SAMEGO TYPU I śe ODPOWIADAJĄ ONE WYMAGANIOM OBOWIĄZUJĄCYCH PRZEPISÓW. NIGDY NIE WYŁĄCZAJ URZĄDZENIA Z SIECI CIĄGNĄC ZA PRZEWÓD ZASILAJĄCY. ZAWSZE CIĄGNIJ ZA WTYCZKĘ. ZAWSZE PO ZAKOŃCZENIU KORZYSTANIA Z PŁYTY GRZEJNEJ SPRAWDŹ, CZY WSZYSTKIE POKRĘTŁA STEROWANIA STREF GRZEWCZYCH SĄ USTAWIONE W POZYCJI 0 (WYŁĄCZONE) LUB CZY WSZYSTKIE WSKAŹNIKI MOCY GRZEWCZEJ WSKAZUJĄ 0. W TRAKCIE DZIAŁANIA URZĄDZENIE MOCNO SIĘ NAGRZEWA. UWAśAJ ABY NIE DOTYKAĆ POWIERZCHNI PŁYTY. URZĄDZENIE JEST PRZEZNACZONE DO UśYTKU PRZEZ DOROSŁYCH. NIE POZWALAJ DZIECIOM ZBLIśAĆ SIĘ I BAWIĆ SIĘ PŁYTĄ GRZEWCZĄ. W TRAKCIE DZIAŁANIA URZĄDZENIE MOCNO SIĘ NAGRZEWA. ZALECAMY NOSZENIE RĘKAWIC OCHRONNYCH. NIE PRÓBUJ SAMODZIELNIE NAPRAWIAĆ URZĄDZENIA. WSZYSTKIE NAPRAWY POWINNY BYĆ PRZEPROWADZONE PRZEZ AUTORYZOWANY SERWIS. WaŜne! UwaŜaj na dzieci znajdujące się w pobliŝu płyty grzejnej. Nawet po wyłączeniu przez pewien okres czasu płyta pozostaje nagrzana. Upewnij się, Ŝe dzieci nie będą dotykać płyty grzewczej Podłączenie zasilania ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI BEZPIECZEŃSTWA URZĄDZEŃ ELEKTRYCZNYCH, URZĄDZENIE MUSI BYĆ UZIEMIONE. JEŚLI URZĄDZENIE PODŁĄCZANE JEST DO SIECI ELEKTRYCZNEJ POPRZEZ WŁOśENIE WTYCZKI DO GNIAZDA, UPEWNIJ SIĘ śe WTYCZKA I GNIAZDO SĄ TEGO SAMEGO TYPU I śe ODPOWIADAJĄ ONE WYMAGANIOM OBOWIĄZUJĄCYCH PRZEPISÓW. UNIKAJ STOSOWANIA ROZGAŁĘZIACZY LUB BOCZNIKOWANIA POŁĄCZEŃ. NIGDY NIE WYŁĄCZAJ URZĄDZENIA Z SIECI CIĄGNĄC ZA KABEL ZASILANIA. ZAWSZE CIĄGNIJ ZA WTYCZKĘ. ZARAZ PO PODŁĄCZENIU PRZEPROWADŹ KRÓTKI TEST PŁYTY. POSTĘPUJ ZGODNIE Z INSTRUKCJĄ. JEŚLI PŁYTA NIE BĘDZIE DZIAŁAĆ, A TEST ZOSTAŁ PRZEPROWADZONY W SPOSÓB POPRAWNY, ODŁĄCZ PŁYTĘ OD ZASILANIA I SKONTAKTUJ SIĘ Z AUTORYZOWANYM SERWISEM. W PRZYPADKU GDY URZĄDZENIE JEST PODŁĄCZANE BEZPOŚREDNIO DO ŹRÓDŁA ZASILANIA (A NIE ZA POMOCĄ WTYCZKI), NIEZBĘDNE JEST ZAINSTALOWANIE PRZEŁĄCZNIKA IZOLUJĄCEGO, KTÓREGO STYKI W STANIE ROZWARCIA SĄ ODDALONE OD SIEBIE O CO NAJMNIEJ 3 MM. PRZEŁĄCZNIK NALEśY ZAINSTALOWAĆ W ŁATWO DOSTĘPNYM MIEJSCU W POBLIśU PŁYTY. PRZED PODŁĄCZENIEM UWAśNIE PRZECZYTAJ UMIESZCZONĄ POD SPODEM PŁYTY TABLICZKĘ Z OPISEM PODŁĄCZEŃ. Jeśli płyta nie została fabrycznie wyposaŝona w kabel zasilający, do jej podłączenia naleŝy zastosować kabel odporny na temperaturę co najmniej 90 C. Producent zrzeka się całej odpowiedzialności za szkody na osobie lub mieniu powstałe na skutek nie przestrzegania podanych powyŝej zakazów i zaleceń.

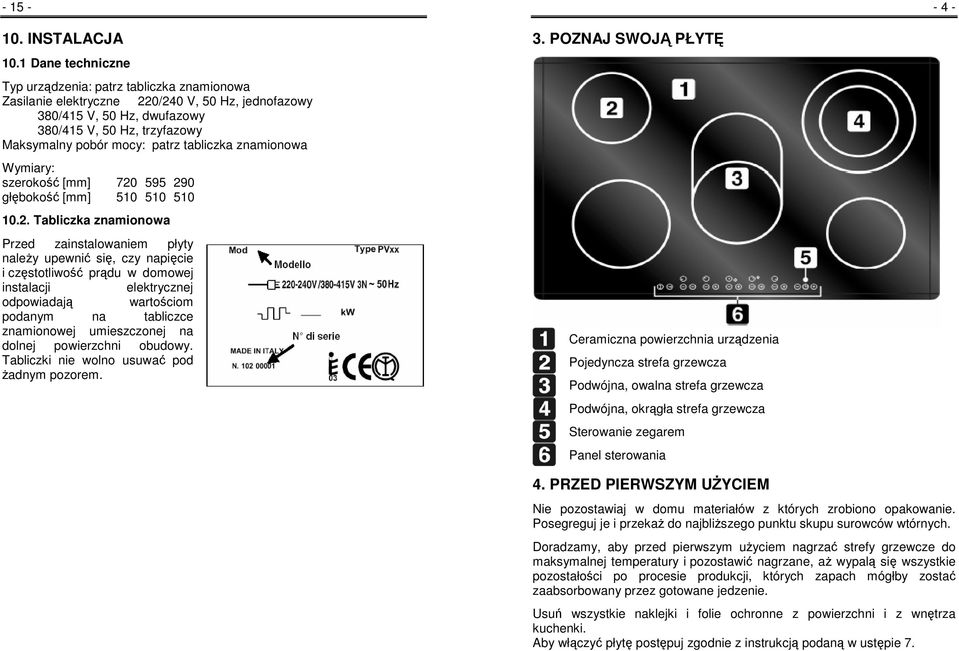

5 INSTALACJA 10.1 Dane techniczne Typ urządzenia: patrz tabliczka znamionowa Zasilanie elektryczne 220/240 V, 50 Hz, jednofazowy 380/415 V, 50 Hz, dwufazowy 380/415 V, 50 Hz, trzyfazowy Maksymalny pobór mocy: patrz tabliczka znamionowa Wymiary: szerokość [mm] głębokość [mm] Tabliczka znamionowa Przed zainstalowaniem płyty naleŝy upewnić się, czy napięcie i częstotliwość prądu w domowej instalacji elektrycznej odpowiadają wartościom podanym na tabliczce znamionowej umieszczonej na dolnej powierzchni obudowy. Tabliczki nie wolno usuwać pod Ŝadnym pozorem. 3. POZNAJ SWOJĄ PŁYTĘ Ceramiczna powierzchnia urządzenia Pojedyncza strefa grzewcza Podwójna, owalna strefa grzewcza Podwójna, okrągła strefa grzewcza Sterowanie zegarem Panel sterowania 4. PRZED PIERWSZYM UśYCIEM Nie pozostawiaj w domu materiałów z których zrobiono opakowanie. Posegreguj je i przekaŝ do najbliŝszego punktu skupu surowców wtórnych. Doradzamy, aby przed pierwszym uŝyciem nagrzać strefy grzewcze do maksymalnej temperatury i pozostawić nagrzane, aŝ wypalą się wszystkie pozostałości po procesie produkcji, których zapach mógłby zostać zaabsorbowany przez gotowane jedzenie. Usuń wszystkie naklejki i folie ochronne z powierzchni i z wnętrza kuchenki. Aby włączyć płytę postępuj zgodnie z instrukcją podaną w ustępie 7.

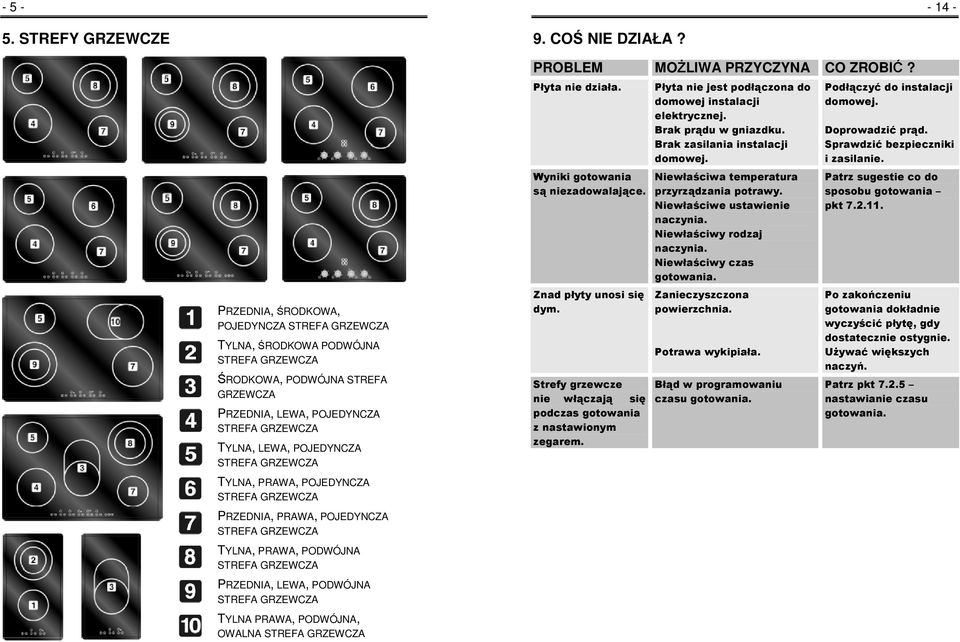

6 STREFY GRZEWCZE 9. COŚ NIE DZIAŁA? PRZEDNIA, ŚRODKOWA, POJEDYNCZA TYLNA, ŚRODKOWA PODWÓJNA ŚRODKOWA, PODWÓJNA STREFA GRZEWCZA PRZEDNIA, LEWA, POJEDYNCZA TYLNA, LEWA, POJEDYNCZA TYLNA, PRAWA, POJEDYNCZA PRZEDNIA, PRAWA, POJEDYNCZA TYLNA, PRAWA, PODWÓJNA PRZEDNIA, LEWA, PODWÓJNA TYLNA PRAWA, PODWÓJNA, OWALNA PROBLEM MOśLIWA PRZYCZYNA CO ZROBIĆ? Płyta nie działa. Wyniki gotowania są niezadowalające. Znad płyty unosi się dym. Strefy grzewcze nie włączają się podczas gotowania z nastawionym zegarem. Płyta nie jest podłączona do domowej instalacji elektrycznej. Brak prądu w gniazdku. Brak zasilania instalacji domowej. Niewłaściwa temperatura przyrządzania potrawy. Niewłaściwe ustawienie naczynia. Niewłaściwy rodzaj naczynia. Niewłaściwy czas gotowania. Zanieczyszczona powierzchnia. Potrawa wykipiała. Błąd w programowaniu czasu gotowania. Podłączyć do instalacji domowej. Doprowadzić prąd. Sprawdzić bezpieczniki i zasilanie. Patrz sugestie co do sposobu gotowania pkt Po zakończeniu gotowania dokładnie wyczyścić płytę, gdy dostatecznie ostygnie. UŜywać większych naczyń. Patrz pkt nastawianie czasu gotowania.

7 CZYSZCZENIE I OBSŁUGA TECHNICZNA Przed rozpoczęciem jakichkolwiek czynności związanych z czyszczeniem lub obsługą techniczną naleŝy odłączyć płytę grzewczą od źródła zasilania. 8.1 Czyszczenie płyty z tworzywa ceramicznego Powierzchnia płyty powinna być czyszczona regularnie, najlepiej tuŝ po zakończeniu uŝytkowania, gdy zgasną wskaźniki sygnalizujące obecność ciepła resztkowego. Smugi powstałe podczas stosowania naczyń aluminiowych usuwamy za pomocą miękkiej szmatki zwilŝonej w occie. Natychmiast po zakończeniu gotowania naleŝy usunąć wszelkie przypalone resztki potraw za pomocą skrobaczki wchodzącej w skład wyposaŝenia urządzenia. Po usunięciu przypalonych resztek płytę naleŝy zmyć wodą i wytrzeć do sucha miękką szmatką. Regularne uŝywanie skrobaczki znacznie zmniejsza konieczność stosowania detergentów do codziennego czyszczenia płyty. Do czyszczenia płyty ceramicznej nie wolno stosować środków czyszczących zawierających substancje agresywne i/lub ścierne (np. proszków, sprayów do czyszczenia piekarników, wywabiaczy plam, plastikowych i drucianych zmywaków itp.). DO CZYSZCZENIA PŁYTY NIE WOLNO UśYWAĆ URZĄDZEŃ CZYSZCZĄCYCH STRUMIENIEM PARY Urządzenie moŝe być wyposaŝone w 4 lub 5 stref grzewczych o róŝnym kształcie i róŝnej mocy. PołoŜenie stref grzewczych zaznaczono na powierzchni płyty za pomocą białych obwódek, a oddawane ciepło za pomocą oznaczeń na szklanej powierzchni. Strefy grzewcze oznaczone 5 to strefy typu HIGH-LIGHT, które rozgrzewają się w ciągu kilku sekund od włączenia. Moc poszczególnych stref moŝna regulować za pomocą pokręteł sterowania umieszczonych wzdłuŝ krawędzi czołowej płyty. Moc jest oznaczona w jednostkach arbitralnych od 1 do 6 lub od 1 do 9 (w zaleŝności od modelu). Strefy grzewcze oznaczone dwoma koncentrycznymi pierścieniami ( ) zawierają dwie strefy grzewcze. MoŜliwe jest włączenie grzania wewnątrz strefy wewnętrznej lub w obu strefach jednocześnie. 6. OPIS CZOŁOWEGO PANELU STEROWANIA Wszystkie przełączniki są zgrupowane na przednim panelu. PoniŜej podane zostały ich znaczenia. WŁĄCZNIK PŁYTY WŁĄCZNIK / WYŁĄCZNIK BLOKADY REGULACJI MOCY GRZEWCZEJ PRZYCISK ZWIĘKSZENIA WARTOŚCI STEROWANIE TYLNĄ, PRAWĄ STREFĄ GRZEWCZĄ STEROWANIE PRZEDNIĄ, PRAWĄ STREFĄ GRZEWCZĄ STEROWANIE PRZEDNIĄ, ŚRODKOWĄ STREFĄ GRZEWCZĄ PRZYCISK ZMNIEJSZENIA WARTOŚCI STEROWANIE PRZEDNIĄ, LEWĄ STREFĄ GRZEWCZĄ PRZYCISK NASTAWIANIA ZEGARA PODWÓJNA STREFA GRZEWCZA STEROWANIE TYLNĄ, LEWĄ STREFĄ GRZEWCZĄ STEROWANIE TYLNĄ, ŚRODKOWĄ STREFĄ GRZEWCZĄ OWALNA STREFA GRZEWCZA STEROWANIE ŚRODKOWĄ STREFĄ GRZEWCZĄ

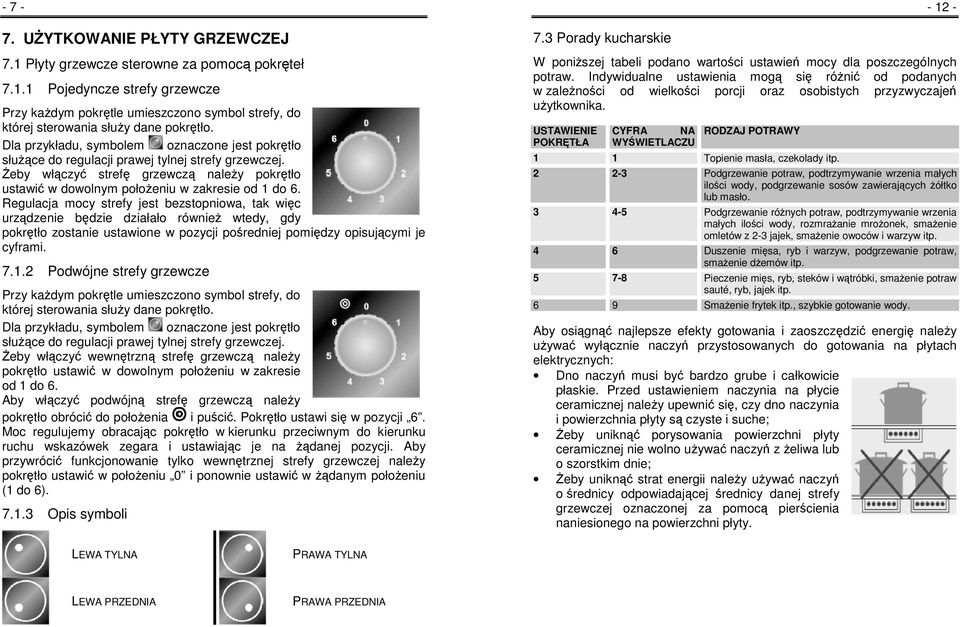

8 UśYTKOWANIE PŁYTY GRZEWCZEJ 7.1 Płyty grzewcze sterowne za pomocą pokręteł Pojedyncze strefy grzewcze Przy kaŝdym pokrętle umieszczono symbol strefy, do której sterowania słuŝy dane pokrętło. Dla przykładu, symbolem oznaczone jest pokrętło słuŝące do regulacji prawej tylnej strefy grzewczej. śeby włączyć strefę grzewczą naleŝy pokrętło ustawić w dowolnym połoŝeniu w zakresie od 1 do 6. Regulacja mocy strefy jest bezstopniowa, tak więc urządzenie będzie działało równieŝ wtedy, gdy pokrętło zostanie ustawione w pozycji pośredniej pomiędzy opisującymi je cyframi Podwójne strefy grzewcze Przy kaŝdym pokrętle umieszczono symbol strefy, do której sterowania słuŝy dane pokrętło. Dla przykładu, symbolem oznaczone jest pokrętło słuŝące do regulacji prawej tylnej strefy grzewczej. śeby włączyć wewnętrzną strefę grzewczą naleŝy pokrętło ustawić w dowolnym połoŝeniu w zakresie od 1 do 6. Aby włączyć podwójną strefę grzewczą naleŝy pokrętło obrócić do połoŝenia i puścić. Pokrętło ustawi się w pozycji 6. Moc regulujemy obracając pokrętło w kierunku przeciwnym do kierunku ruchu wskazówek zegara i ustawiając je na Ŝądanej pozycji. Aby przywrócić funkcjonowanie tylko wewnętrznej strefy grzewczej naleŝy pokrętło ustawić w połoŝeniu 0 i ponownie ustawić w Ŝądanym połoŝeniu (1 do 6) Opis symboli 7.3 Porady kucharskie W poniŝszej tabeli podano wartości ustawień mocy dla poszczególnych potraw. Indywidualne ustawienia mogą się róŝnić od podanych w zaleŝności od wielkości porcji oraz osobistych przyzwyczajeń uŝytkownika. USTAWIENIE POKRĘTŁA CYFRA NA WYŚWIETLACZU RODZAJ POTRAWY 1 1 Topienie masła, czekolady itp Podgrzewanie potraw, podtrzymywanie wrzenia małych ilości wody, podgrzewanie sosów zawierających Ŝółtko lub masło Podgrzewanie róŝnych potraw, podtrzymywanie wrzenia małych ilości wody, rozmraŝanie mroŝonek, smaŝenie omletów z 2-3 jajek, smaŝenie owoców i warzyw itp. 4 6 Duszenie mięsa, ryb i warzyw, podgrzewanie potraw, smaŝenie dŝemów itp Pieczenie mięs, ryb, steków i wątróbki, smaŝenie potraw sauté, ryb, jajek itp. 6 9 SmaŜenie frytek itp., szybkie gotowanie wody. Aby osiągnąć najlepsze efekty gotowania i zaoszczędzić energię naleŝy uŝywać wyłącznie naczyń przystosowanych do gotowania na płytach elektrycznych: Dno naczyń musi być bardzo grube i całkowicie płaskie. Przed ustawieniem naczynia na płycie ceramicznej naleŝy upewnić się, czy dno naczynia i powierzchnia płyty są czyste i suche; śeby uniknąć porysowania powierzchni płyty ceramicznej nie wolno uŝywać naczyń z Ŝeliwa lub o szorstkim dnie; śeby uniknąć strat energii naleŝy uŝywać naczyń o średnicy odpowiadającej średnicy danej strefy grzewczej oznaczonej za pomocą pierścienia naniesionego na powierzchni płyty. LEWA TYLNA PRAWA TYLNA LEWA PRZEDNIA PRAWA PRZEDNIA

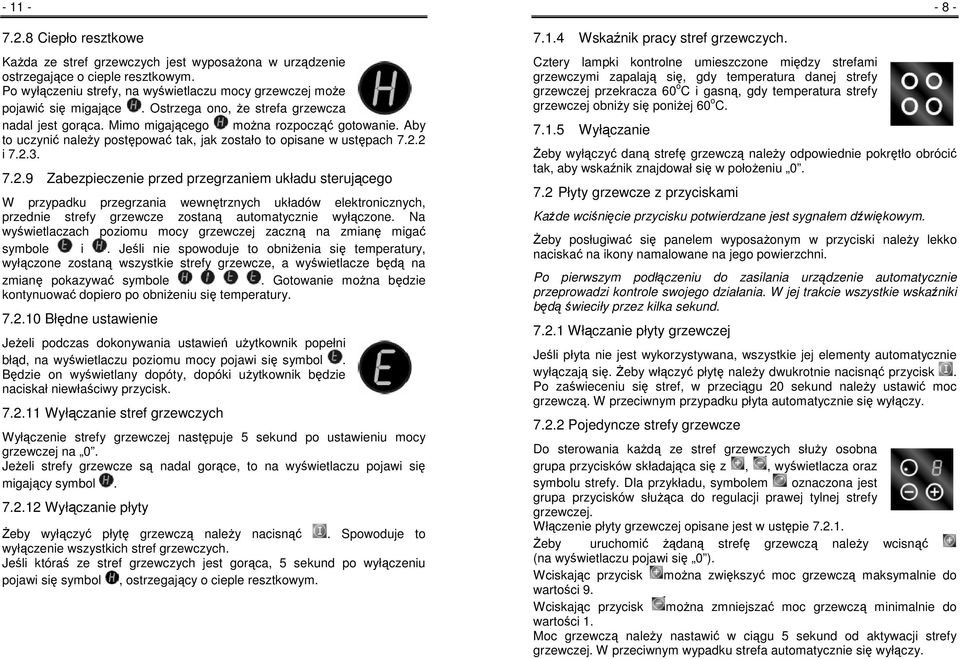

9 Ciepło resztkowe KaŜda ze stref grzewczych jest wyposaŝona w urządzenie ostrzegające o cieple resztkowym. Po wyłączeniu strefy, na wyświetlaczu mocy grzewczej moŝe pojawić się migające. Ostrzega ono, Ŝe strefa grzewcza nadal jest gorąca. Mimo migającego moŝna rozpocząć gotowanie. Aby to uczynić naleŝy postępować tak, jak zostało to opisane w ustępach i Zabezpieczenie przed przegrzaniem układu sterującego W przypadku przegrzania wewnętrznych układów elektronicznych, przednie strefy grzewcze zostaną automatycznie wyłączone. Na wyświetlaczach poziomu mocy grzewczej zaczną na zmianę migać symbole i. Jeśli nie spowoduje to obniŝenia się temperatury, wyłączone zostaną wszystkie strefy grzewcze, a wyświetlacze będą na zmianę pokazywać symbole. Gotowanie moŝna będzie kontynuować dopiero po obniŝeniu się temperatury Błędne ustawienie JeŜeli podczas dokonywania ustawień uŝytkownik popełni błąd, na wyświetlaczu poziomu mocy pojawi się symbol. Będzie on wyświetlany dopóty, dopóki uŝytkownik będzie naciskał niewłaściwy przycisk Wyłączanie stref grzewczych Wyłączenie strefy grzewczej następuje 5 sekund po ustawieniu mocy grzewczej na 0. JeŜeli strefy grzewcze są nadal gorące, to na wyświetlaczu pojawi się migający symbol Wyłączanie płyty śeby wyłączyć płytę grzewczą naleŝy nacisnąć. Spowoduje to wyłączenie wszystkich stref grzewczych. Jeśli któraś ze stref grzewczych jest gorąca, 5 sekund po wyłączeniu pojawi się symbol, ostrzegający o cieple resztkowym Wskaźnik pracy stref grzewczych. Cztery lampki kontrolne umieszczone między strefami grzewczymi zapalają się, gdy temperatura danej strefy grzewczej przekracza 60 o C i gasną, gdy temperatura strefy grzewczej obniŝy się poniŝej 60 o C Wyłączanie śeby wyłączyć daną strefę grzewczą naleŝy odpowiednie pokrętło obrócić tak, aby wskaźnik znajdował się w połoŝeniu Płyty grzewcze z przyciskami KaŜde wciśnięcie przycisku potwierdzane jest sygnałem dźwiękowym. śeby posługiwać się panelem wyposaŝonym w przyciski naleŝy lekko naciskać na ikony namalowane na jego powierzchni. Po pierwszym podłączeniu do zasilania urządzenie automatycznie przeprowadzi kontrole swojego działania. W jej trakcie wszystkie wskaźniki będą świeciły przez kilka sekund Włączanie płyty grzewczej Jeśli płyta nie jest wykorzystywana, wszystkie jej elementy automatycznie wyłączają się. śeby włączyć płytę naleŝy dwukrotnie nacisnąć przycisk. Po zaświeceniu się stref, w przeciągu 20 sekund naleŝy ustawić moc grzewczą. W przeciwnym przypadku płyta automatycznie się wyłączy Pojedyncze strefy grzewcze Do sterowania kaŝdą ze stref grzewczych słuŝy osobna grupa przycisków składająca się z,, wyświetlacza oraz symbolu strefy. Dla przykładu, symbolem oznaczona jest grupa przycisków słuŝąca do regulacji prawej tylnej strefy grzewczej. Włączenie płyty grzewczej opisane jest w ustępie śeby uruchomić Ŝądaną strefę grzewczą naleŝy wcisnąć (na wyświetlaczu pojawi się 0 ). Wciskając przycisk moŝna zwiększyć moc grzewczą maksymalnie do wartości 9. Wciskając przycisk moŝna zmniejszać moc grzewczą minimalnie do wartości 1. Moc grzewczą naleŝy nastawić w ciągu 5 sekund od aktywacji strefy grzewczej. W przeciwnym wypadku strefa automatycznie się wyłączy.

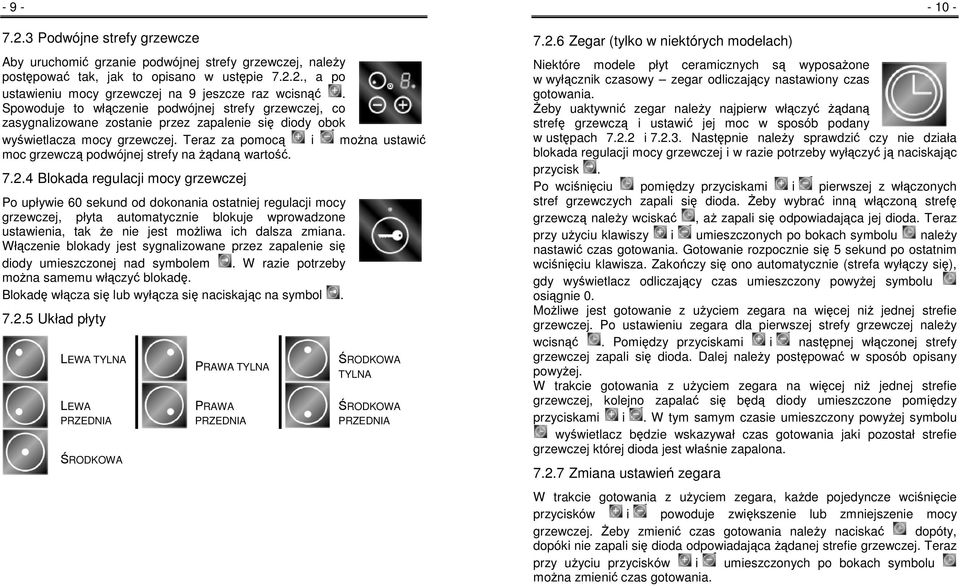

10 Podwójne strefy grzewcze Aby uruchomić grzanie podwójnej strefy grzewczej, naleŝy postępować tak, jak to opisano w ustępie , a po ustawieniu mocy grzewczej na 9 jeszcze raz wcisnąć. Spowoduje to włączenie podwójnej strefy grzewczej, co zasygnalizowane zostanie przez zapalenie się diody obok wyświetlacza mocy grzewczej. Teraz za pomocą i moŝna ustawić moc grzewczą podwójnej strefy na Ŝądaną wartość Blokada regulacji mocy grzewczej Po upływie 60 sekund od dokonania ostatniej regulacji mocy grzewczej, płyta automatycznie blokuje wprowadzone ustawienia, tak Ŝe nie jest moŝliwa ich dalsza zmiana. Włączenie blokady jest sygnalizowane przez zapalenie się diody umieszczonej nad symbolem. W razie potrzeby moŝna samemu włączyć blokadę. Blokadę włącza się lub wyłącza się naciskając na symbol Układ płyty LEWA TYLNA LEWA PRZEDNIA ŚRODKOWA PRAWA TYLNA PRAWA PRZEDNIA ŚRODKOWA TYLNA ŚRODKOWA PRZEDNIA Zegar (tylko w niektórych modelach) Niektóre modele płyt ceramicznych są wyposaŝone w wyłącznik czasowy zegar odliczający nastawiony czas gotowania. śeby uaktywnić zegar naleŝy najpierw włączyć Ŝądaną strefę grzewczą i ustawić jej moc w sposób podany w ustępach i Następnie naleŝy sprawdzić czy nie działa blokada regulacji mocy grzewczej i w razie potrzeby wyłączyć ją naciskając przycisk. Po wciśnięciu pomiędzy przyciskami i pierwszej z włączonych stref grzewczych zapali się dioda. śeby wybrać inną włączoną strefę grzewczą naleŝy wciskać, aŝ zapali się odpowiadająca jej dioda. Teraz przy uŝyciu klawiszy i umieszczonych po bokach symbolu naleŝy nastawić czas gotowania. Gotowanie rozpocznie się 5 sekund po ostatnim wciśnięciu klawisza. Zakończy się ono automatycznie (strefa wyłączy się), gdy wyświetlacz odliczający czas umieszczony powyŝej symbolu osiągnie 0. MoŜliwe jest gotowanie z uŝyciem zegara na więcej niŝ jednej strefie grzewczej. Po ustawieniu zegara dla pierwszej strefy grzewczej naleŝy wcisnąć. Pomiędzy przyciskami i następnej włączonej strefy grzewczej zapali się dioda. Dalej naleŝy postępować w sposób opisany powyŝej. W trakcie gotowania z uŝyciem zegara na więcej niŝ jednej strefie grzewczej, kolejno zapalać się będą diody umieszczone pomiędzy przyciskami i. W tym samym czasie umieszczony powyŝej symbolu wyświetlacz będzie wskazywał czas gotowania jaki pozostał strefie grzewczej której dioda jest właśnie zapalona Zmiana ustawień zegara W trakcie gotowania z uŝyciem zegara, kaŝde pojedyncze wciśnięcie przycisków i powoduje zwiększenie lub zmniejszenie mocy grzewczej. śeby zmienić czas gotowania naleŝy naciskać dopóty, dopóki nie zapali się dioda odpowiadająca Ŝądanej strefie grzewczej. Teraz przy uŝyciu przycisków i umieszczonych po bokach symbolu moŝna zmienić czas gotowania.
