1 1 Seria Facility firmy BACHMANN. Spośród całej gamy produktów firmy Bachmann (patrz: nasze zainteresowanie skierowaliśmy na serię Facility. Głównie dlatego, Ŝe stanowi ona uzupełnienie naszej dotychczasowej oferty, skierowanej na instalacje elektryczne, teleinformatyczne, audio-video, kontroli dostępu, alarmowe itp. w biurach, bankach, uczelniach, instytucjach uŝyteczności publicznej, obiektach handlowych, wystawowych, itd. Seria Facility oferuje bowiem szerokie spektrum produktów, głównie do sal konferencyjnych i biur. Dotyczy to nie tylko kaset(paneli)z gniazdami zasilającymi (moŝliwe róŝne standardy gniazd), ale teŝ róŝnorakimi gniazdami teleinformatycznymi, audio-video, stereo, BNC, VGA, XLR, USB, itd. Konfiguracje(zestawy) gniazd w kasetach(panelach) mogą być dowolne (oprócz oferowanych zestawów standardowych). 1. Panel montowany na biurku DESK. Widok panelu DESK. Panel stawiany na biurku(stole konferencyjnym) i mocowany do blatu. Mocowanie w 3 wariantach: - za pomocą śrub(przewiercenia w blacie), - za pomocą specjalnych kątowników mocujących;z tyłu biurka(stołu), - przyklejany do blatu biurka(stołu konferencyjnego). Obudowa(korpus) panelu DESK wykonana jest z aluminium anodowanego(lub lakierowanego). Mocowanie panelu moŝna regulować(do grubości blatu = 50 mm), jeśli uŝyjemy standardowych kątowników(dostarczane w komplecie). Na zamówienie specjalne(dłuŝsze) kątowniki mocujące panel, do grubości blatu = 80 mm.

2 2 W części tylnej panelu DESK znajdują się: gniazdo do zasilania i przyłącza słaboprądowe. Na Ŝyczenie- zasilanie i podłączenia słaboprądowe przewodami na stałe (bez gniazd w części tylnej) w panelu. Zestawy gniazd dowolne poniŝej podane są standardowe wykonania. Długa listwa w panelu DESK(gniazda zasil. standardu angielskiego). Uwaga: panele DESK dostarczane jako kompletne; z listwami zasilającymi(zestawami gniazd).

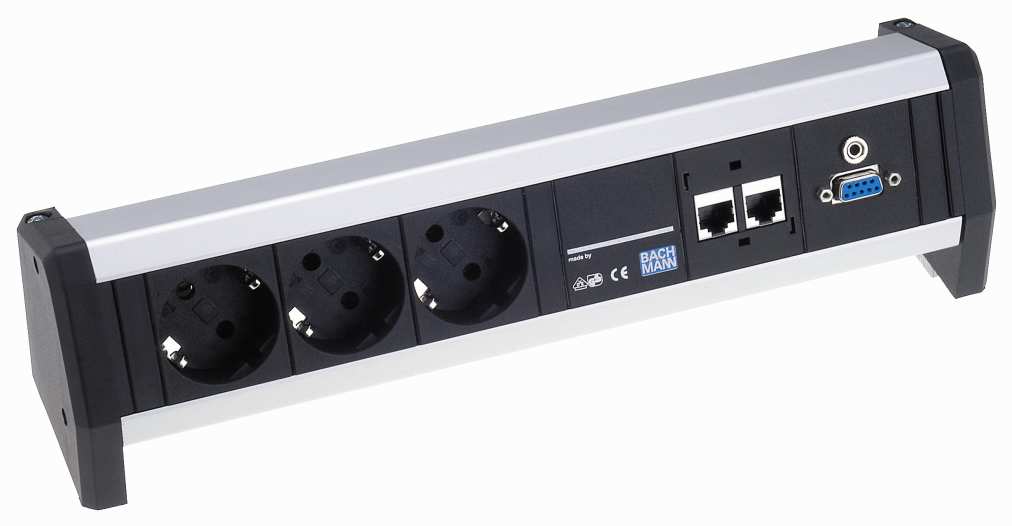

3 3 Panel DESK w czasie eksploatacji na biurku Wykonania standardowe paneli DESK. Nr katalogowy Wymiary(mm): dł. x szer. x wys. Ilość gniazd zasilających WyposaŜenie paneli x 70 x gniazda 16A/230V 1 x gniazdo RJ45CAT5e (gniazdo/gniazdo), 1 x gniazdo RJ 12 ISDN (gniazdo/gniazdo) gniazda 16A/230V, 2 x RJ45CAT5e (gniazdo/gniazdo) x 70 x gniazda 16A/230, 2 x RJ45CAT5e (gniazdo/gniazdo), 1 x VGA D-Sub 15-pol, 1 x gniazdo mini Stereo 3,5 mm (gniazdo/przewód) z wtyczką Cinch gniazda 16A/230V, 2 x RJ45CAT5E(gniazdo/gniazdo), 1 x USB(gniazdo/gniazdo)

4 x gniazda 16A/230V, 2 x ramki pod 2 poj. gniazda RJ45CAT5e, (gniazda zamawiane oddzielnie), 1 x VGA D-Sub,15-pol. (gniazdo/gniazdo), 1 x gniazdo mini Stereo 3,5 mm (gniazdo/przewód) z wtyczką Cinch x 70 x gniazda 16A/230V x 70 x gniazda 16A/230V + kabel zasilającyh05vv-f 3G 1,5 mmq o dł.3 m., z wtyczką kątową x 70 x x wyłącznik 2 pol., zielony, podświetlany, 3 gniazda 16A/230V, kabel zasilający z wtyczką, jak w wyk dł mm, 2 kątowniki lakierowane na czarno, 2 x śruba imbuss M5 x 45 mm, 2 x śruba imbuss M5 x 60 mm Uwagi: 1. panele standardowo wyposaŝone (oprócz wykonań i 1001) w płaskie gniazdo zasilające GST 18 firmy Wieland. Wtyczki płaskie- na zamówienie. 2. moŝliwy (na Ŝyczenie) przewód zasilający z wolnymi(odizolowanymi) Ŝyłami, do podłączenia dowolnej wtyczki. Długość kabla:3 m.(inne długości: na zamówienie). 3. moŝliwa wersja kabla zasilającego z wtyczką kątową, jak dla wykonania Widok kabli podłączeniowych w panelu DESK. Z prawej zasilanie panelu na stałe.

5 5 RóŜne wykonania paneli DESK. 2. Kaseta wpuszczana w blat stołu(biurka) CONI. Kasety CONI: długa i krótka Obudowa z blachy stalowej, lakierowana, w 2 wykonaniach: - krótka: długość 248 mm, - długa: długość 387 mm. Podstawowe kolory: srebrnoszary oraz antracyt. W kasecie montowane są wymiennie listwy z róŝnymi gniazdami elektrycznymi i słaboprądowymi. Wymiana listew jest niesłychanie prosta; nie wymaga stosowania narzędzi. Pokrywa kasety jest uchylna. W pokrywie kasety zamontowany jest szczotkowy grzebień, umoŝliwiający wyprowadzenie kabli przy zamkniętej kasecie. Z kasety wyprowadzony jest(standardowo) krótki (ca.10 cm)kabel zasilający, zakończony gniazdem płaskim(wieland). Wtyczka płaska(do zarobienia kablem): na zamówienie. UWAGA: Przy zamawianiu naleŝy uwzględnić ramę pustą (korpus) kasety oraz odpowiednią listwę.

6 6 Kaseta CONI zamontowana w stole Podstawowe wykonania kaset CONI. Zamknięta kaseta CONI. Otwarte kasety(gotowe do pracy) Ramy(obudowy)kaset CONI. Numer katalogowy Wymiary zewn. ramy: dł. x szer.(mm) Wymiary otworu w blacie: dł. x szer.(mm) Zagłębienie kasety(mm) WyposaŜenie x x mm rama(obudowa) kasety blaszana, lakierowana proszkowo; krótka; do blatów od grubości 16 mm, kolor: srebrnoszary

7 rama kasety j.w., lecz w kolorze: antracyt x x 139 rama j.w., lecz długa; kolor: srebrnoszary rama j.w., lecz w kolorze: antracyt Uwaga: promień naroŝa ram : R Listwy instalacyjne do kaset CONI. Do wbudowania w odpowiednie ramy kaset CONI. Mocowanie listew:zatrzaskowo. Nr katalogowy Wymiary(mm) Ilość gniazd WyposaŜenie listwy dł. x szer. x wys. zasilających x 52 x gniazda 16A/230V, kabel zasil.(10 cm) + gniazdo płaskie GST 18(Wieland) gniazda 16A/230V, 2 gniazda RJ45CAT5e (gniazdo/gniazdo), kabel zasilający j.w gniazdo zasil.16a/230v, 2 gniazda RJ45CAT5e (gniazdo/gniazdo), 1 x VGA D-Sub 15 pol. (gniazdo/gniazdo), 1 gniazdo mini Stereo 3,5 mm kabel zasilający j.w gniazda zasil.16a/230v, 1 płytka z otworem pod gniazdo RJ45CAT6(pod KeystoneCAT6), kabel zasilający j.w.

8 x 52 x gniazda zasil.16a/230v, 2 gniazda RJ45 CAT5e gniazdo/gniazdo, 2 gniazda RJ12 ISDN (gniazdo/gniazdo), kabel zasil.j.w gniazda zasil.16a/230v, 4 gniazda RJ45 CAT5e (gniazdo/gniazdo), kabel zasil. j.w gniazda zasil/16a/230 V 2 x gniazda RJ45 CAT5e (gniazdo/gniazdo), 1 x VGA D-Sub,15 pol. (gniazdo/gniazdo), 1 gniazdo mini Stereo 3,5 mm, 1 x USB A (gniazdo/gniazdo), kabel zasil.j.w x 52 x gniazda zasil.16a/230v, 2 płytki montaŝowe pod gniazda RJ45 CAT6(KeystoneCAT6), 1 x VGA D-Sub15 pol. (gniazdo/gniazdo), 1 gniazdo mini Stereo 3,5 mm, kabel zasil.j.w. 3. Kasety do wpuszczenia w blat stołu konferencyjnego (blat biurka) - Conference. Obudowa Conference z aluminium lakierowanego. Kaseta oferowana w 2 standardowych wykonaniach: - krótka: długość 286 mm, - długa: długość mm. W kasety Conference montowane są wymienne listwy(róŝne zestawy gniazd), które naleŝy ekstra zamówić(oprócz ramy kasety). Uwaga: dla kasety CONFERENCE zamawiamy ramę(korpus)kasety i odpowiednią (wg potrzeby) listwę z gniazdami. Wymiana listwy: łatwa i szybka(zatrzaski).

9 9 Kaseta Conference na stanowisku pracy. W górnej części kasety zamontowane są 2 ruchome klapki(zamknięte równieŝ po podłączeniu wtyczek).wkładanie wtyczek: po uchyleniu górnej klapki(zamek magnetyczny). Kaseta Conference zamknięta Ramy(obudowy) kaset Conference. Nr katalogowy Wymiary zewn. ramy w mm (dł. x szer.) Wymiary (mm) otworu w blacie Zagłębienie kasety - mm WyposaŜenie x x krótka obudowa, z aluminium lakier na kolor miki; z uchwytami do mocowania w blacie(min. grubość 16 mm)

10 obudowa j.w., lecz w kolorze chromu x x długa obudowa, z aluminium, lakier na kolor miki; z uchwytami do mocowania w blacie(min.grub.16 mm) obudowa j.w., lecz w kolorze chromu Uwaga: promień naroŝy kaset: R5. Kasety Conference: długa i krótka Listwy do kaset Conference. Przygotowane do montaŝu w odpowiednią kasetę Conference. Nr Wymiary katalogowy listw Wymiary(mm): Ilość gniazd WyposaŜenie dł. x szer. x wys. zasilających x 52 x gniazda zasilające 16A/230V, 2 x gniazdo RJ45CAT 5e(gniazdo/gniazdo), 1 x gniazdo RJ12 ISDN(gniazdo/gniazdo), kabel zasil. z gniazdem płaskim GST 18(Wieland)

11 gniazda zasilające 16A/230V, 2 x gniazdo RJ45CAT 5e(gniazdo/gniazdo), kabel zasil., j.w gniazda zasil. 16A/230 V, 1 x gniazdo RJ45CAT5e(gniazdo/gniazdo), 1 x gniazdo RJ12 ISDN(gniazdo/gniazdo), 1 x VGA, D-Sub,15 pol.(gniazdo/gniazdo), 1 x gniazdo mini Stereo 3,5 mm(gniazdo), kabel zasil., j.w gniazda zasilające 16A/230 V, 2 ramki pod wkład RJ45 CAT6 (gniazdo Keystone CAT6), bez gniazd RJ, kabel zasil., j.w gniazda zasil.16a/230v, 1 ramka pod gniazdo RJ45 CAT6,bez gniazda, 1 x VGA D-Sub, 15 pol.(gniazdo/gniazdo), 1 gniazdo mini Stereo, 3,5 mm(gniazdo/przewód) z wtykiem Cinch, kabel zasil.,j.w gniazda zasilające 16A/230V, 2 x gniazda RJ45 CAT 5e(gniazdo/gniazdo), 1 x VGA,D-Sub,15 pol.(gniazdo/gniazdo), 1 x gniazdo mini Stereo 3,5 mm(gniazdo/przewód) z wtykiem Cinch, kabel zasil., j.w x 52 x gniazd zasil.16a/230 V, 2 x gniazdo RJ45 CAT5e(gniazdo/gniazdo), 2 x gniazdo RJ12 ISDN(gniazdo/gniazdo), kabel zasil.z gniazdem płaskim GST 18(Wieland) gniazd zasil.16a/230 V, 2 x gniazda RJ45 CAT5e(gniazdo/gniazdo), 2 x gniazdo RJ12 ISDN(gniazdo/gniazdo), 1 x VGA,D- Sub,15 pol.(gniazdo/gniazdo), 1 x gniazdo mini Stereo 3,5 mm(gniazdo), kabel zasil., j.w gniazda zasil. 16A/230 V, 4 gniazda RJ45 CAT5e(gniazdo/gniazdo), 1 x VGA D-Sub,15 pol.(gniazdo/gniazdo), 1 x gniazdo mini Stereo 3,5 mm(gniazdo), 1 x USB A(gniazdo/gniazdo), kabel zasil.,j.w.

12 gniazda zasil.16 A/230V, 2 ramki pod gniazda RJ45CAT6(Keyston CAT6), 1 x VGA D-Sub,15 pol.(gniazdo/gniazdo), 1 x USBA(gniazdo/gniazdo), kabel zasil., j.w. 4. Panele montowane na biurku WING. Widok panelu WING. Panel mocowany na stałe do biurka za pomocą wysięgnika z rury (słuŝy poza tym do wprowadzenia kabli zasilających i słaboprądowych). Korpus z aluminium(lakierowanego). Panel WING w czasie eksploatacji.

13 13 RozróŜniamy 2 podstawowe wykonania panelu WING (patrz tabela niŝej). Inne wykonania: na zamówienie. Nr katalogowy Ilość gniazd Wykonanie WyposaŜenie zasilających bez wyłącznika 3 gniazda zasilające 16A/230V, 1 gniazdo RJ45 CAT5e, kabel zasilający(dł.3 m.) WING PROCONTROL klawiatura zestawu PROCONTROL, 1 gniazdo zasil.16a/230v, 2 gniazda RJ45 CAT5e(gniazdo/gniazdo), 1 x USB gniazdo A/A, przewód sterujący dł.3 m.(dla panelu PROCONTROL RJ45), przewód zasil. o dł.3 m. (3 x 1,5 mmq), przewód do gniazd RJ45 CAT5e (dł.3m.), przewód dla gniazda USB( dł. 3 m.) 5. Zestawy listew ze sterowaniem odbiorników PROCONTROL. Listwy PROCONTROL, oprócz typowego zestawu gniazd, posiadają dodatkowo 4 przyciski (foliowe), sterujące odbiornikami zewnętrznymi (oświetlenie, rzutnik, głośnik, itp.).sterowanie za pomocą napięcia niskiego, bezpiecznego. Dodatkowo wbudowano inteligentny sensor, umoŝliwiający optymalne zuŝycie energii przez sterowane odbiorniki. Uwagi: 1. kaŝdy panel lub kaseta moŝe być wyposaŝony w listwę ze sterowaniem PROCONTROL, 2. sterowanie PROCONTROL wymaga dodatkowo panelu mocy - DUO PROCONTROL.

14 Zestawy poszczególnych listew typu PROCONTROL. Nr katalogowy Ilość gniazd zasilających WyposaŜenie DESK PROCONTROL klawiatura PROCONTROL, 1 gniazdo zasilające 16A/230 V, 2 gniazda RJ45CAT5e(gniazdo/gniazdo) 1 x gniazdo USB(A.A), przewód do gniazd RJ45 CAT5e(3 m.), kabel zasil. z gniazdem płaskim GST18, CONI PROCONTROL klawiatura PROCONTROL, 1 gniazdo zasilające 16A/230V, 2 gniazda RJ45CAT5e(gniazdo/gniazdo), 1 x gniazdo USB(gniazdo/gniazdo), przewód do gniazd RJ45CAT5e(3 m.), przewód zasilający(krótki:10 cm) z gniazdem płaskim GST18(Wieland), CONFERENCE PROCONTROL klawiatura PROCONTROL, 3 gniazda zasil. 16A/230V, 2 gniazda RJ45CAT5e(gniazdo/gniazdo), 1 gniazdo USB (A/A), przewód do gniazd RJ45CAT5e( 3 m.), kabel zasil.( dł.10 cm) z gniazdem płaskim GST18(Wieland),

15 15 Panel mocy DUO PROCONTROL(do kaŝdej listwy PROCONTROL) połączenie z listwą PROCONTROL za pomocą gniazda RJ45 i przewodu sterującego, na wyjściu 4 gniazda zasilające, załączane(przyciski)z listwy PROCONTROL gniazda zasil. j.w., ale załączone na stałe; przewód zasilający o dł. 2 m. 6. Panele zasilające dwustronne DUO. Panele o przekroju trapezowym; w 2 skośnych ściankach montowane są zestawy gniazd. Korpus z aluminium anodowanego. W standardzie podświetlany wyłącznik. W zestawach albo same gniazda zasilające, albo kombinacja gniazd silno- i słaboprądowych. Na zamówienie ochrona przepięciowa gniazd zasilających(i gniazd ISDN) oraz sygnalizacja optyczna tejŝe ochrony. Standardowo dostarczane z kablem zasilającym o dł.= 1,75 m i kątową wtyczką.. Mocowanie śrubowe do podłoŝa na stałe. Widok panelu DUO.

16 Podstawowe wykonania paneli DUO. Nr katalogowy Ilość gniazd zasilających Wymiary(mm)- dł. x szer. x wys. Wykonanie x 116 x 60 panel zasilający: 16A/ 3600 W; 1 wyłącznik x x 116 x 60 2 x x 116 x 60 panel zasilajacy 16A/ 3600 W; 2 wyłączniki (1 na kaŝdej stronie) panel j.w., ale z ochroną przepięciową; 2 wyłączniki (1 na kaŝdej stronie) panel j.w. ale z ochroną przepięciowa z filtrem; bez wyłącznika 6 panel zasilający j.w., z ochroną przepięciową + filtr napięcia i częstotliwości; z 1 wyłącznikiem panel zasilajacy j.w., z ochroną przepięciową + filtr napięcia i 5 częstotliwości + ochrona 320 x 116 x 60 przepięciowa ISDN + 1 x gniazdo wejściowe ISDN + 3 gniazda wyjściowe ISDN

17 17 7. Słupki zasilające COMPACT. Listwy zasilające w formie stojących słupków(wieŝ);przewidziane do ciasnych pomieszczeń (zajmują mało miejsca).przekrój słupków COMPACT: sześciokąt. Korpus z aluminium anodowanego. Standardowo z podświetlanym wyłącznikiem( 2- polowym 16 A) oraz ochrona przepięciową (jako opcja: filtr napięcia i częstotliwości).optyczny wskaźnik wyłączenia napięcia. Nr katalogowy Ilość gniazd zasilających Wymiary(mm) dł. x szer. x wys x 116 x 179 Wykonanie słupek 16A/3600 W; 1 wyłącznik x 116 x słupek j.w., ale z ochroną przepięciową z filtrem napięcia i częstotliwości; 1 wyłącznik słupek j.w., ale z ochroną przepięciową + filtr napięcia i częstotliwości+ ochrona napięciowa ISDN + 1 gniazdo wejściowe ISDN + 3 gniazda wyjściowe ISDN; z 1 wyłącznikiem.

18 18 8. System węŝy ochronnych(elastyczny system) do prowadzenia kabli. Widok systemu prowadzenia kabli w węŝach CLASSIC. Przewidziane do ochrony kabli ułoŝonych na istniejącej podłodze i skierowania ich z podłogi w górę(do odbiorników). Z moŝliwością wykonywania rozgałęzień na podłodze. Z moŝliwością wykonywania łagodnych łuków (zgodnie z normą VDE 0899 cz.4). Uwaga: węŝe typu CLASSIC oraz PRO moŝna bez problemu ze sobą łączyć. Podstawowe kolory tych węŝy: czarny(ral9005) oraz srebrny(ral 9006). 8.1.Wykaz elementów systemu węŝy ochronnych (elastycznych). 1. WąŜ typu CLASSIC. Nr. katalogowy: (czarny), (srebrny). Wymiary(szer.x wys.)w mm: 54 x 23.

19 19 2. WąŜ typu PRO. Nr katalogowy: (czarny), (srebrny). Wymiary(szer. x wys.) w mm: 90 x 24. Inne elementy systemu patrz: Przykładowe elementy mocujące i rozgałęźne.

20 20 9. Przekrój pozostałej oferty firmy BACHMANN listwy zasilające 9.2 listwy Connectus 9.3 listwy w obudowie z aluminium 9.4 listwy dla warsztatów

21 listwy(panele) STEP gniazda zasilające + gniazda teleinformatyczne 9.6. listwy zasilające do szaf 19 '' 9.7. inne listwy zasilające profesjonalne -

22 inne produkty do zasilania, patrz :
