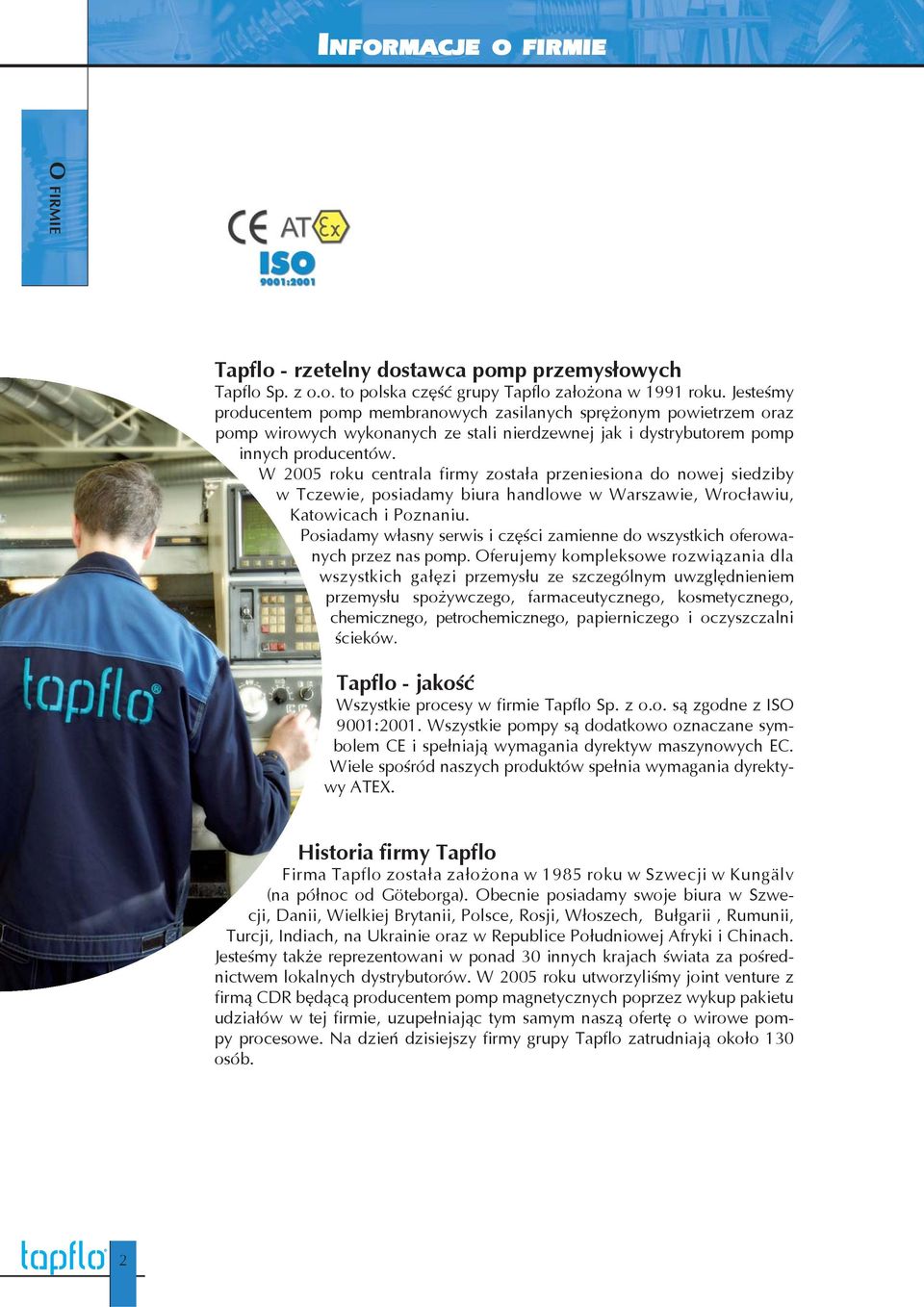

2 INFORMACJE O FIRMIE O FIRMIE Tapflo - rzetelny dostawca pomp przemysłowych Tapflo Sp. z o.o. to polska część grupy Tapflo założona w 1991 roku. Jesteśmy producentem pomp membranowych zasilanych sprężonym powietrzem oraz pomp wirowych wykonanych ze stali nierdzewnej jak i dystrybutorem pomp innych producentów. W 2005 roku centrala firmy została przeniesiona do nowej siedziby w Tczewie, posiadamy biura handlowe w Warszawie, Wrocławiu, Katowicach i Poznaniu. Posiadamy własny serwis i części zamienne do wszystkich oferowanych przez nas pomp. Oferujemy kompleksowe rozwiązania dla wszystkich gałęzi przemysłu ze szczególnym uwzględnieniem przemysłu spożywczego, farmaceutycznego, kosmetycznego, chemicznego, petrochemicznego, papierniczego i oczyszczalni ścieków. Tapflo - jakość Wszystkie procesy w firmie Tapflo Sp. z o.o. są zgodne z ISO 9001:2001. Wszystkie pompy są dodatkowo oznaczane symbolem CE i spełniają wymagania dyrektyw maszynowych EC. Wiele spośród naszych produktów spełnia wymagania dyrektywy ATEX. Historia firmy Tapflo Firma Tapflo została założona w 1985 roku w Szwecji w Kungälv (na północ od Göteborga). Obecnie posiadamy swoje biura w Szwecji, Danii, Wielkiej Brytanii, Polsce, Rosji, Włoszech, Bułgarii, Rumunii, Turcji, Indiach, na Ukrainie oraz w Republice Południowej Afryki i Chinach. Jesteśmy także reprezentowani w ponad 30 innych krajach świata za pośrednictwem lokalnych dystrybutorów. W 2005 roku utworzyliśmy joint venture z firmą CDR będącą producentem pomp magnetycznych poprzez wykup pakietu udziałów w tej firmie, uzupełniając tym samym naszą ofertę o wirowe pompy procesowe. Na dzień dzisiejszy firmy grupy Tapflo zatrudniają około 130 osób. 2

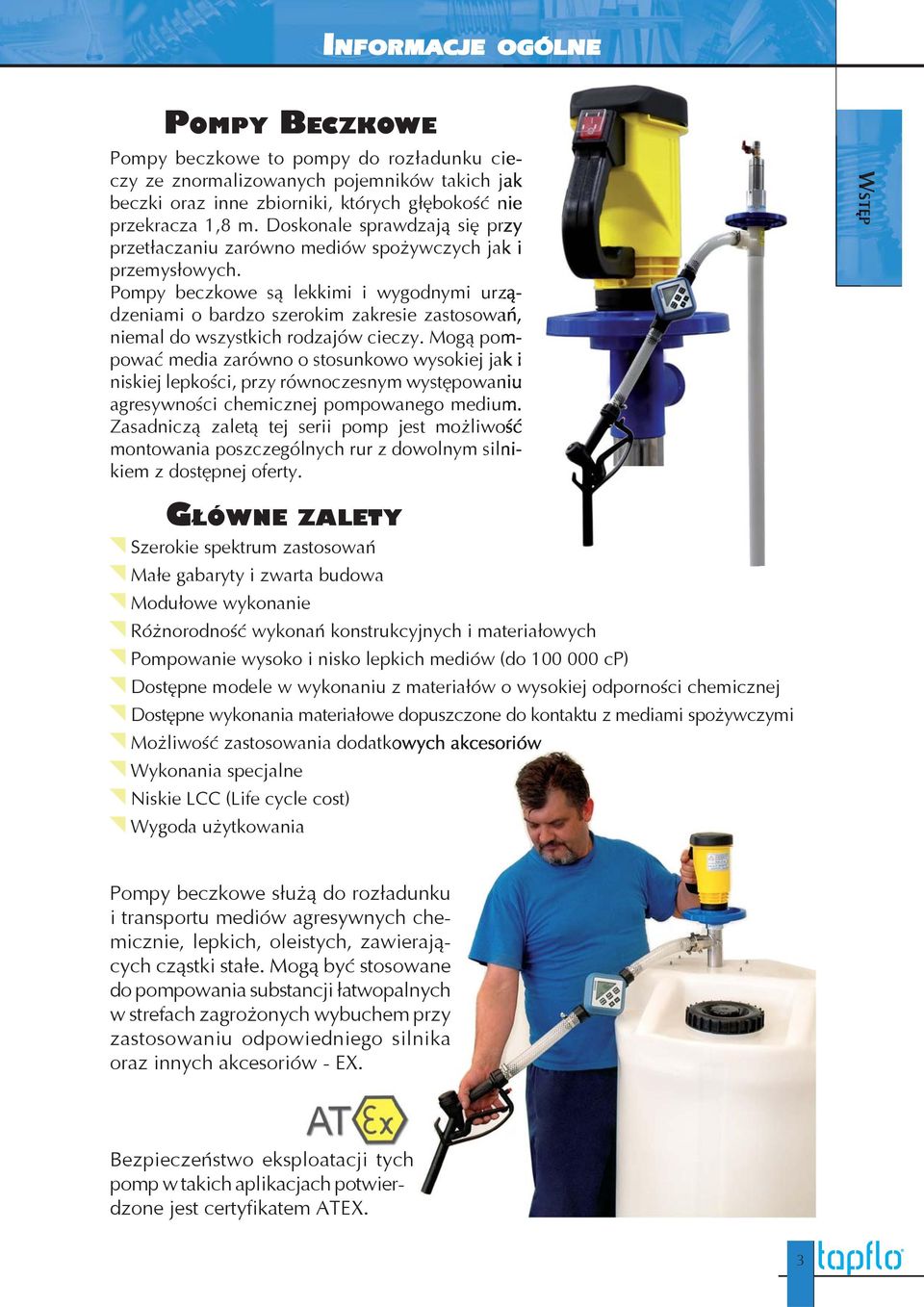

3 INFORMACJE OGÓLNE Pompy beczkowe to pompy do rozładunku cieczy ze znormalizowanych pojemników takich jak beczki oraz inne zbiorniki, których głębokość nie przekracza 1,8 m. Doskonale sprawdzają się przy przetłaczaniu zarówno mediów spożywczych jak i przemysłowych. Pompy beczkowe są lekkimi i wygodnymi urządzeniami o bardzo szerokim zakresie zastosowań, niemal do wszystkich rodzajów cieczy. Mogą pompować media zarówno o stosunkowo wysokiej jak i niskiej lepkości, przy równoczesnym występowaniu agresywności chemicznej pompowanego medium. Zasadniczą zaletą tej serii pomp jest możliwość montowania poszczególnych rur z dowolnym silnikiem z dostępnej oferty. WSTĘP GŁÓWNE ZALETY Szerokie spektrum zastosowań Małe gabaryty i zwarta budowa Modułowe wykonanie Różnorodność wykonań konstrukcyjnych i materiałowych Pompowanie wysoko i nisko lepkich mediów (do cp) Dostępne modele w wykonaniu z materiałów o wysokiej odporności chemicznej Dostępne wykonania materiałowe dopuszczone do kontaktu z mediami spożywczymi Możliwość zastosowania dodatkowych akcesoriów Wykonania specjalne Niskie LCC (Life cycle cost) Wygoda użytkowania Pompy beczkowe służą do rozładunku i transportu mediów agresywnych chemicznie, lepkich, oleistych, zawierających cząstki stałe. Mogą być stosowane do pompowania substancji łatwopalnych w strefach zagrożonych wybuchem przy zastosowaniu odpowiedniego silnika oraz innych akcesoriów - EX. Bezpieczeństwo eksploatacji tych pomp w takich aplikacjach potwierdzone jest certyfikatem ATEX. 3

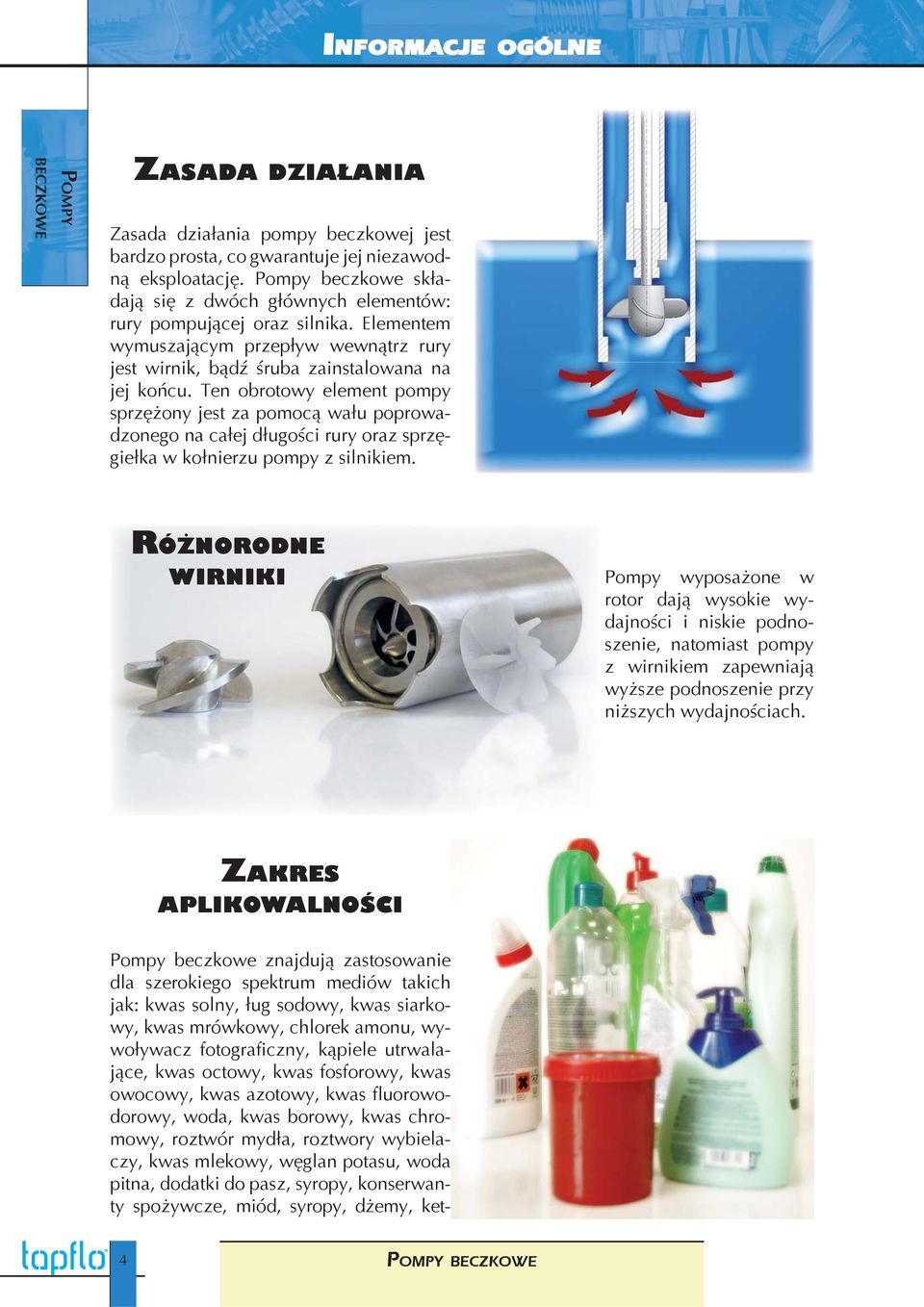

4 INFORMACJE OGÓLNE ZASADA DZIAŁANIA Zasada działania pompy beczkowej jest bardzo prosta, co gwarantuje jej niezawodną eksploatację. Pompy beczkowe składają się z dwóch głównych elementów: rury pompującej oraz silnika. Elementem wymuszającym przepływ wewnątrz rury jest wirnik, bądź śruba zainstalowana na jej końcu. Ten obrotowy element pompy sprzężony jest za pomocą wału poprowadzonego na całej długości rury oraz sprzęgiełka w kołnierzu pompy z silnikiem. RÓŻNORODNE WIRNIKI Pompy wyposażone w rotor dają wysokie wydajności i niskie podnoszenie, natomiast pompy z wirnikiem zapewniają wyższe podnoszenie przy niższych wydajnościach. ZAKRES APLIKOWALNOŚCI Pompy beczkowe znajdują zastosowanie dla szerokiego spektrum mediów takich jak: kwas solny, ług sodowy, kwas siarkowy, kwas mrówkowy, chlorek amonu, wywoływacz fotograficzny, kąpiele utrwalające, kwas octowy, kwas fosforowy, kwas owocowy, kwas azotowy, kwas fluorowodorowy, woda, kwas borowy, kwas chromowy, roztwór mydła, roztwory wybielaczy, kwas mlekowy, węglan potasu, woda pitna, dodatki do pasz, syropy, konserwanty spożywcze, miód, syropy, dżemy, ket- 4

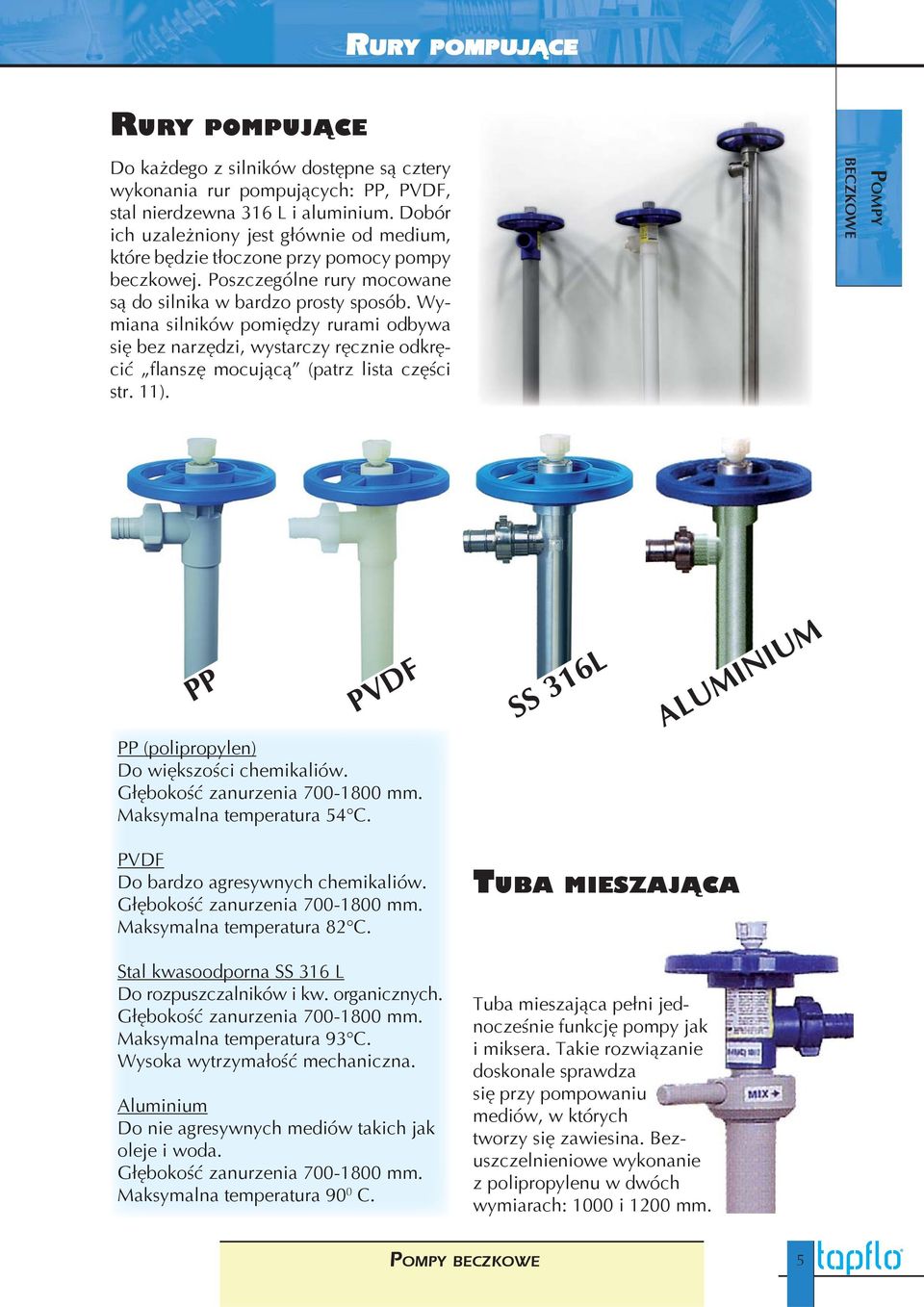

5 RURY POMPUJĄCE RURY POMPUJĄCE Do każdego z silników dostępne są cztery wykonania rur pompujących: PP, PVDF, stal nierdzewna 316 L i aluminium. Dobór ich uzależniony jest głównie od medium, które będzie tłoczone przy pomocy pompy beczkowej. Poszczególne rury mocowane są do silnika w bardzo prosty sposób. Wymiana silników pomiędzy rurami odbywa się bez narzędzi, wystarczy ręcznie odkręcić flanszę mocującą (patrz lista części str. 11). PP PVDF PP (polipropylen) Do większości chemikaliów. Głębokość zanurzenia mm. Maksymalna temperatura 54 C. SS 316L ALUMINIUM PVDF Do bardzo agresywnych chemikaliów. Głębokość zanurzenia mm. Maksymalna temperatura 82 C. Stal kwasoodporna SS 316 L Do rozpuszczalników i kw. organicznych. Głębokość zanurzenia mm. Maksymalna temperatura 93 C. Wysoka wytrzymałość mechaniczna. Aluminium Do nie agresywnych mediów takich jak oleje i woda. Głębokość zanurzenia mm. Maksymalna temperatura 90 0 C. TUBA MIESZAJĄCA Tuba mieszająca pełni jednocześnie funkcję pompy jak i miksera. Takie rozwiązanie doskonale sprawdza się przy pompowaniu mediów, w których tworzy się zawiesina. Bezuszczelnieniowe wykonanie z polipropylenu w dwóch wymiarach: 1000 i 1200 mm. 5

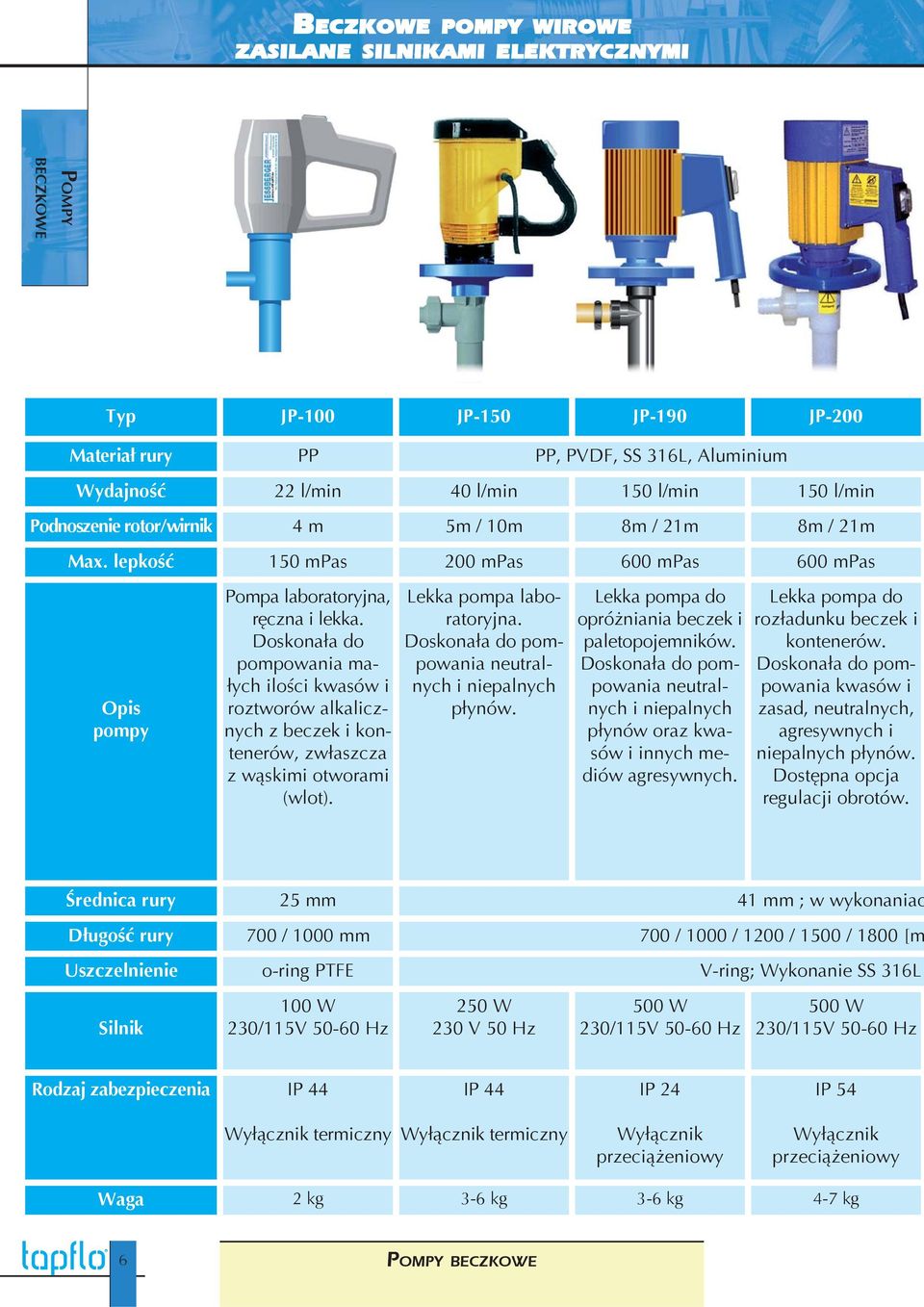

6 WIROWE ZASILANE SILNIKAMI ELEKTRYCZNYMI Typ JP-100 JP-150 JP-190 JP-200 Materiał rury PP PP, PVDF, SS 316L, Aluminium Wydajność 22 l/min 40 l/min 150 l/min 150 l/min Podnoszenie rotor/wirnik 4 m 5m / 10m 8m / 21m 8m / 21m Max. lepkość 150 mpas 200 mpas 600 mpas 600 mpas Opis pompy Pompa laboratoryjna, ręczna i lekka. Doskonała do pompowania małych ilości kwasów i roztworów alkalicznych z beczek i kontenerów, zwłaszcza z wąskimi otworami (wlot). Lekka pompa laboratoryjna. Doskonała do pompowania neutralnych i niepalnych płynów. Lekka pompa do opróżniania beczek i paletopojemników. Doskonała do pompowania neutralnych i niepalnych płynów oraz kwasów i innych mediów agresywnych. Lekka pompa do rozładunku beczek i kontenerów. Doskonała do pompowania kwasów i zasad, neutralnych, agresywnych i niepalnych płynów. Dostępna opcja regulacji obrotów. Średnica rury 25 mm 41 mm ; w wykonaniac Długość rury 700 / 1000 mm 700 / 1000 / 1200 / 1500 / 1800 [m Uszczelnienie o-ring PTFE V-ring; Wykonanie SS 316L Silnik 100 W 230/115V Hz 250 W 230 V 50 Hz 500 W 230/115V Hz 500 W 230/115V Hz Rodzaj zabezpieczenia IP 44 IP 44 IP 24 IP 54 Wyłącznik termiczny Wyłącznik termiczny Wyłącznik przeciążeniowy Wyłącznik przeciążeniowy Waga 2 kg 3-6 kg 3-6 kg 4-7 kg 6

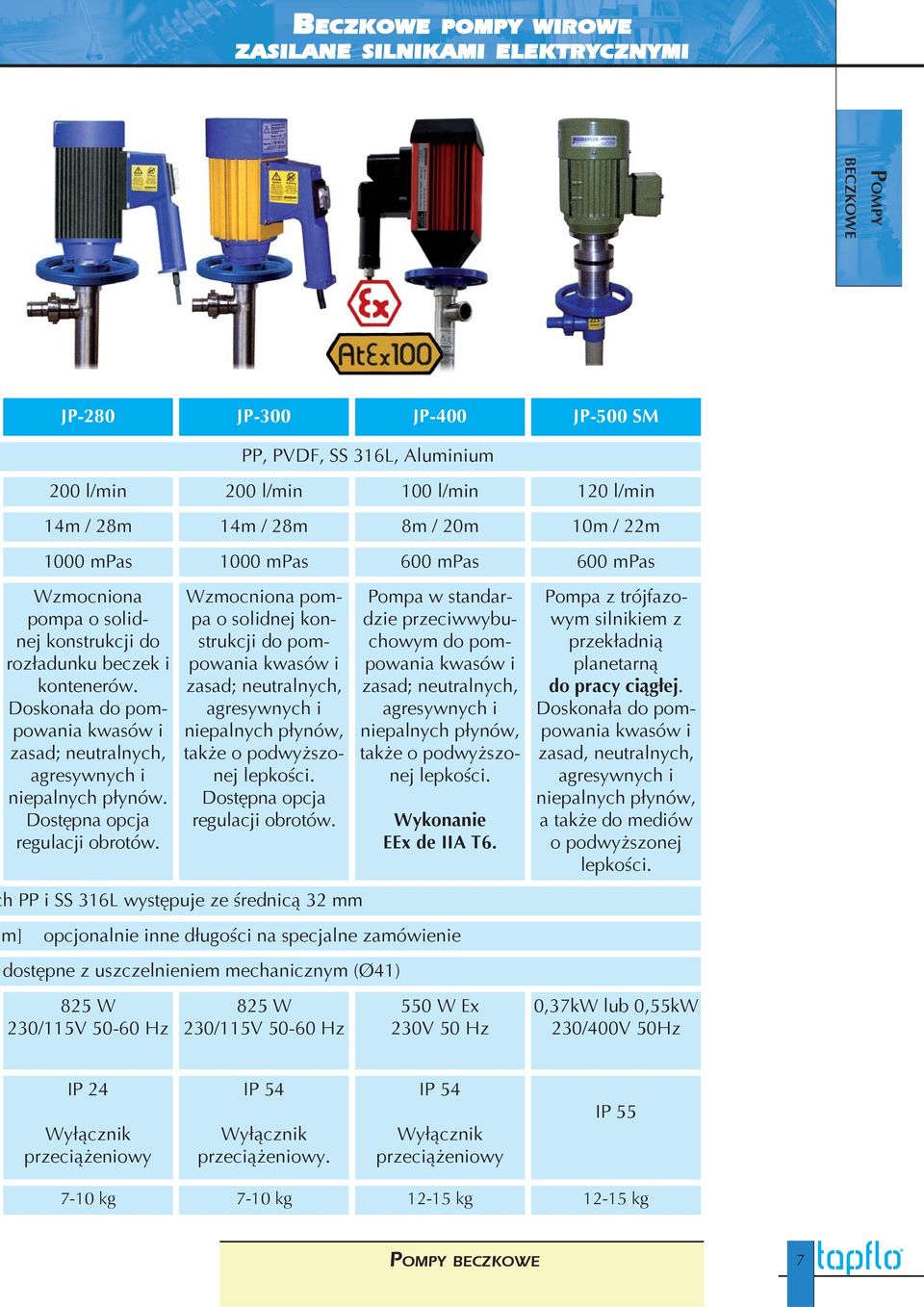

7 WIROWE ZASILANE SILNIKAMI ELEKTRYCZNYMI JP-280 JP-300 JP-400 JP-500 SM PP, PVDF, SS 316L, Aluminium 200 l/min 200 l/min 100 l/min 120 l/min 14m / 28m 14m / 28m 8m / 20m 10m / 22m 1000 mpas 1000 mpas 600 mpas 600 mpas Wzmocniona pompa o solidnej konstrukcji do rozładunku beczek i kontenerów. Doskonała do pompowania kwasów i zasad; neutralnych, agresywnych i niepalnych płynów. Dostępna opcja regulacji obrotów. Wzmocniona pompa o solidnej konstrukcji do pompowania kwasów i zasad; neutralnych, agresywnych i niepalnych płynów, także o podwyższonej lepkości. Dostępna opcja regulacji obrotów. h PP i SS 316L występuje ze średnicą 32 mm Pompa w standardzie przeciwwybuchowym do pompowania kwasów i zasad; neutralnych, agresywnych i niepalnych płynów, także o podwyższonej lepkości. Wykonanie EEx de IIA T6. m] opcjonalnie inne długości na specjalne zamówienie dostępne z uszczelnieniem mechanicznym (Ø41) 825 W 230/115V Hz 825 W 230/115V Hz 550 W Ex 230V 50 Hz Pompa z trójfazowym silnikiem z przekładnią planetarną do pracy ciągłej. Doskonała do pompowania kwasów i zasad, neutralnych, agresywnych i niepalnych płynów, a także do mediów o podwyższonej lepkości. 0,37kW lub 0,55kW 230/400V 50Hz IP 24 Wyłącznik przeciążeniowy IP 54 Wyłącznik przeciążeniowy. IP 54 Wyłącznik przeciążeniowy IP kg 7-10 kg kg kg 7

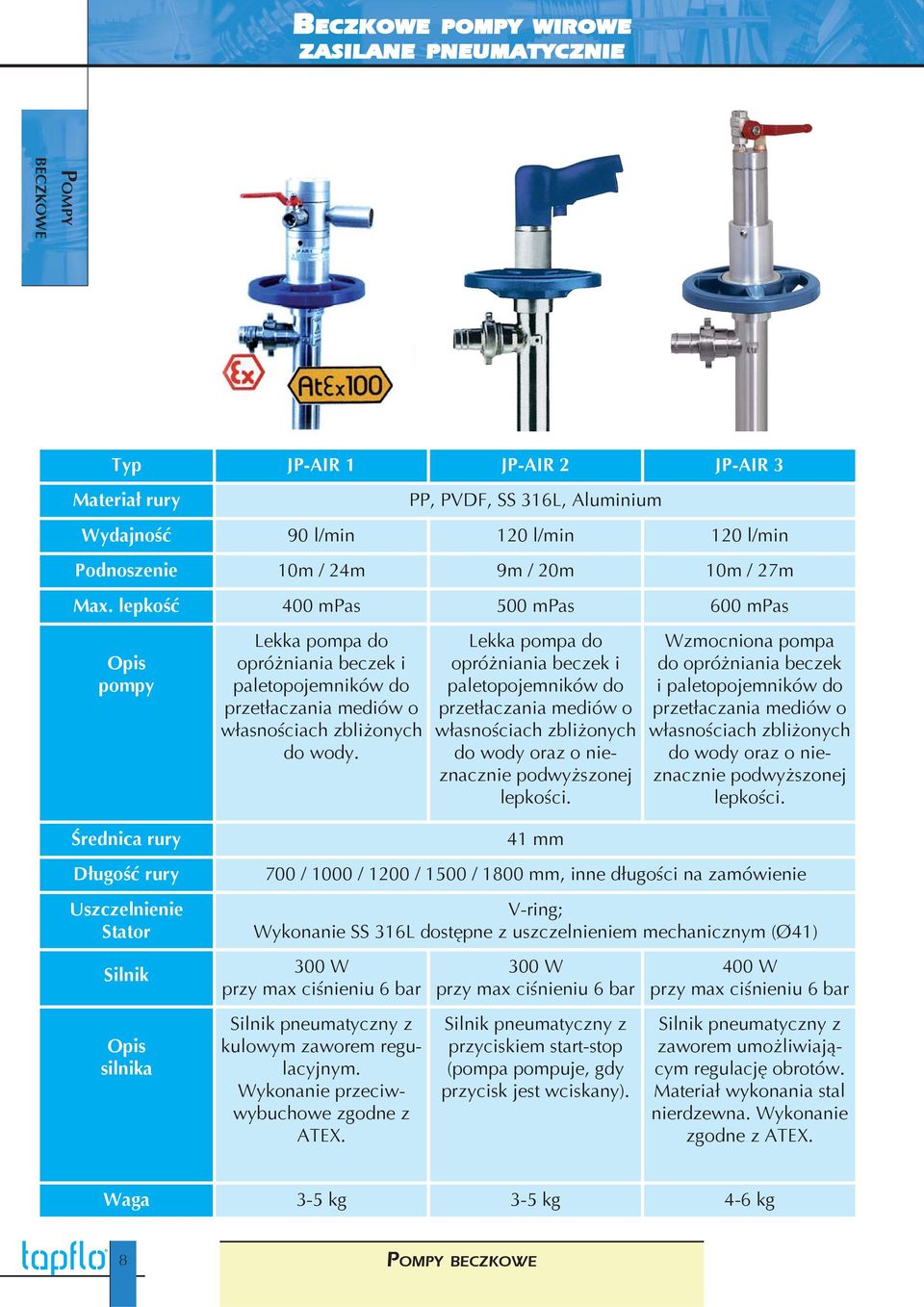

8 WIROWE ZASILANE PNEUMATYCZNIE Typ JP-AIR 1 JP-AIR 2 JP-AIR 3 Materiał rury PP, PVDF, SS 316L, Aluminium Wydajność 90 l/min 120 l/min 120 l/min Podnoszenie 10m / 24m 9m / 20m 10m / 27m Max. lepkość 400 mpas 500 mpas 600 mpas Opis pompy Lekka pompa do opróżniania beczek i paletopojemników do przetłaczania mediów o własnościach zbliżonych do wody. Lekka pompa do opróżniania beczek i paletopojemników do przetłaczania mediów o własnościach zbliżonych do wody oraz o nieznacznie podwyższonej lepkości. Wzmocniona pompa do opróżniania beczek i paletopojemników do przetłaczania mediów o własnościach zbliżonych do wody oraz o nieznacznie podwyższonej lepkości. Średnica rury Długość rury Uszczelnienie Stator Silnik Opis silnika 41 mm 700 / 1000 / 1200 / 1500 / 1800 mm, inne długości na zamówienie V-ring; Wykonanie SS 316L dostępne z uszczelnieniem mechanicznym (Ø41) 300 W przy max ciśnieniu 6 bar Silnik pneumatyczny z kulowym zaworem regulacyjnym. Wykonanie przeciwwybuchowe zgodne z ATEX. 300 W przy max ciśnieniu 6 bar Silnik pneumatyczny z przyciskiem start-stop (pompa pompuje, gdy przycisk jest wciskany). 400 W przy max ciśnieniu 6 bar Silnik pneumatyczny z zaworem umożliwiającym regulację obrotów. Materiał wykonania stal nierdzewna. Wykonanie zgodne z ATEX. Waga 3-5 kg 3-5 kg 4-6 kg 8

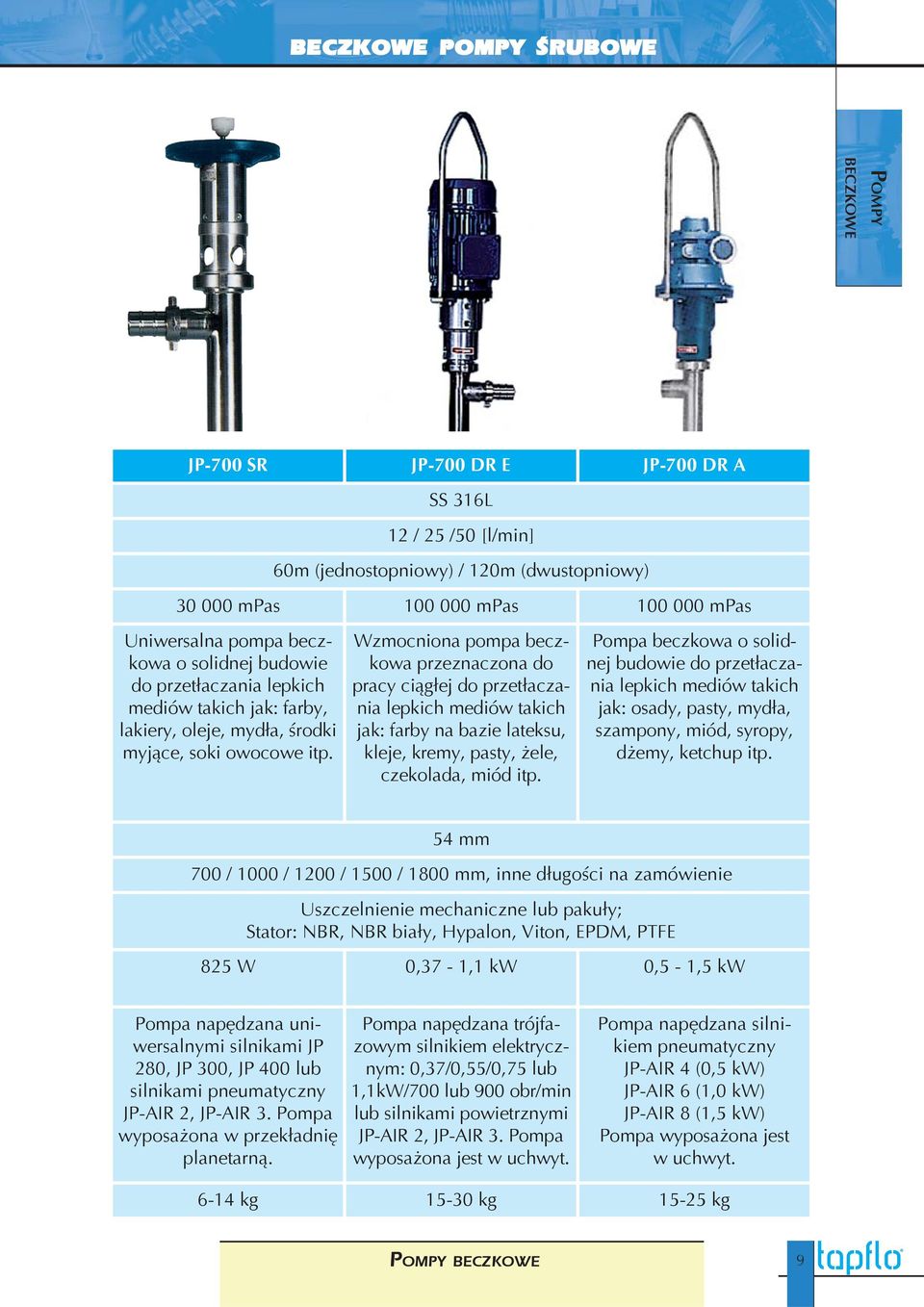

9 ŚRUBOWE JP-700 SR JP-700 DR E JP-700 DR A SS 316L 12 / 25 /50 [l/min] 60m (jednostopniowy) / 120m (dwustopniowy) mpas mpas mpas Uniwersalna pompa beczkowa o solidnej budowie do przetłaczania lepkich mediów takich jak: farby, lakiery, oleje, mydła, środki myjące, soki owocowe itp. Wzmocniona pompa beczkowa przeznaczona do pracy ciągłej do przetłaczania lepkich mediów takich jak: farby na bazie lateksu, kleje, kremy, pasty, żele, czekolada, miód itp. Pompa beczkowa o solidnej budowie do przetłaczania lepkich mediów takich jak: osady, pasty, mydła, szampony, miód, syropy, dżemy, ketchup itp. 54 mm 700 / 1000 / 1200 / 1500 / 1800 mm, inne długości na zamówienie Uszczelnienie mechaniczne lub pakuły; Stator: NBR, NBR biały, Hypalon, Viton, EPDM, PTFE 825 W 0,37-1,1 kw 0,5-1,5 kw Pompa napędzana uniwersalnymi silnikami JP 280, JP 300, JP 400 lub silnikami pneumatyczny JP-AIR 2, JP-AIR 3. Pompa wyposażona w przekładnię planetarną. Pompa napędzana trójfazowym silnikiem elektrycznym: 0,37/0,55/0,75 lub 1,1kW/700 lub 900 obr/min lub silnikami powietrznymi JP-AIR 2, JP-AIR 3. Pompa wyposażona jest w uchwyt. Pompa napędzana silnikiem pneumatyczny JP-AIR 4 (0,5 kw) JP-AIR 6 (1,0 kw) JP-AIR 8 (1,5 kw) Pompa wyposażona jest w uchwyt kg kg kg 9

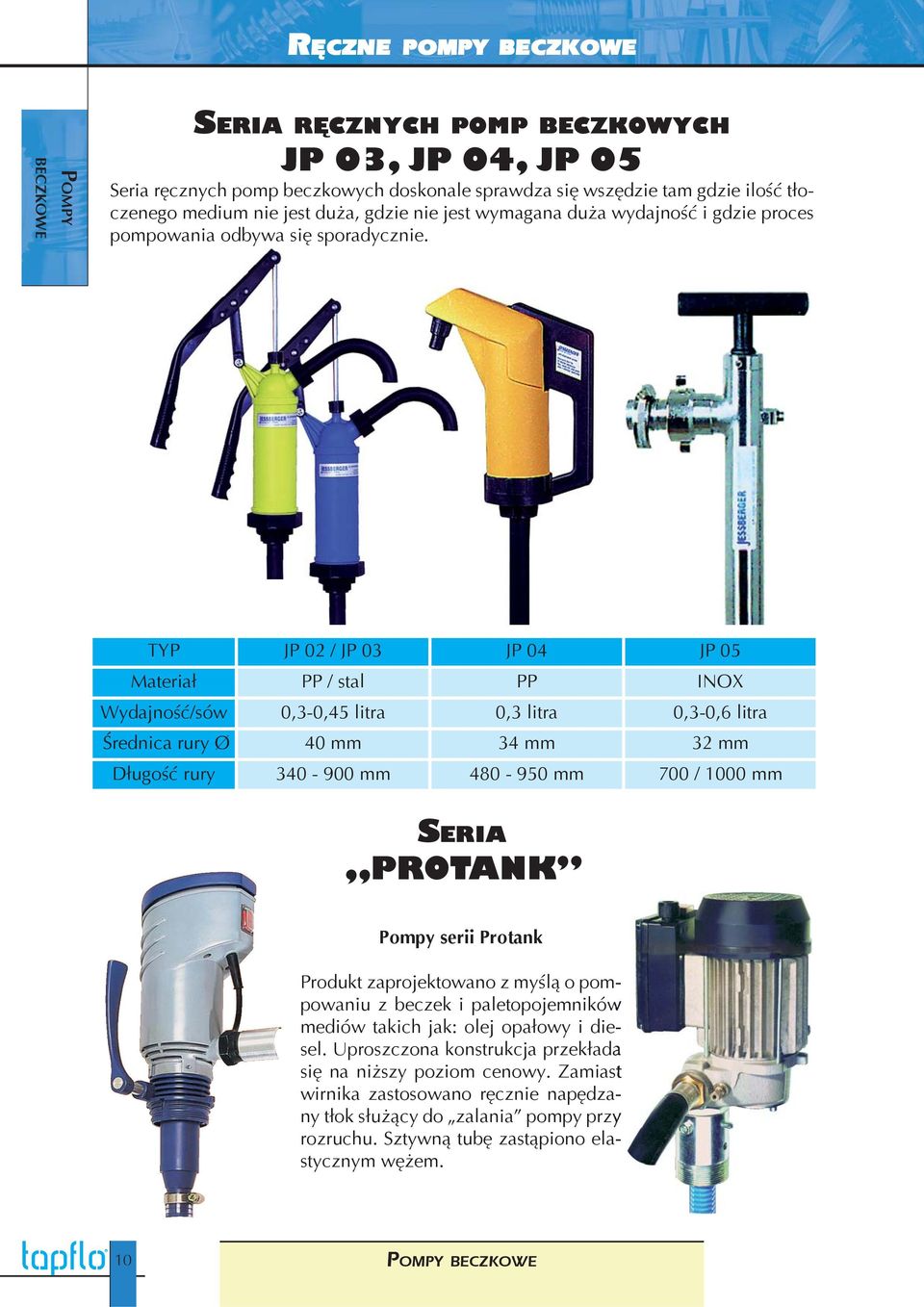

10 RĘCZNE SERIA RĘCZNYCH POMP BECZKOWYCH JP 03, JP 04, JP 05 Seria ręcznych pomp beczkowych doskonale sprawdza się wszędzie tam gdzie ilość tłoczenego medium nie jest duża, gdzie nie jest wymagana duża wydajność i gdzie proces pompowania odbywa się sporadycznie. TYP JP 02 / JP 03 JP 04 JP 05 Materiał PP / stal PP INOX Wydajność/sów 0,3-0,45 litra 0,3 litra 0,3-0,6 litra Średnica rury Ø 40 mm 34 mm 32 mm Długość rury mm mm 700 / 1000 mm SERIA PROTANK Pompy serii Protank Produkt zaprojektowano z myślą o pompowaniu z beczek i paletopojemników mediów takich jak: olej opałowy i diesel. Uproszczona konstrukcja przekłada się na niższy poziom cenowy. Zamiast wirnika zastosowano ręcznie napędzany tłok służący do zalania pompy przy rozruchu. Sztywną tubę zastąpiono elastycznym wężem. 10

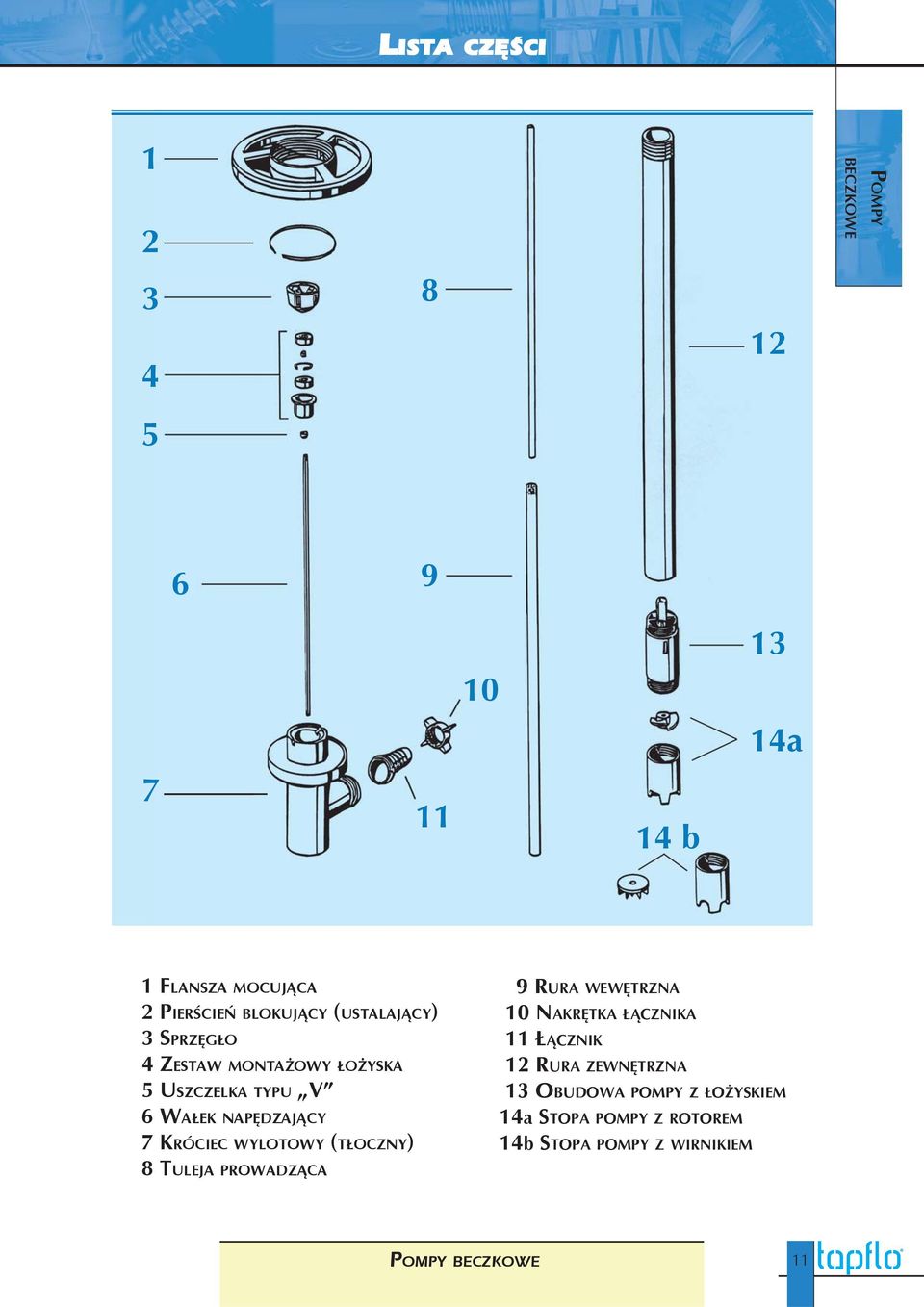

11 LISTA CZĘŚCI a b 1 FLANSZA MOCUJĄCA 2 PIERŚCIEŃ BLOKUJĄCY (USTALAJĄCY) 3 SPRZĘGŁO 4 ZESTAW MONTAŻOWY ŁOŻYSKA 5 USZCZELKA TYPU V 6 WAŁEK NAPĘDZAJĄCY 7 KRÓCIEC WYLOTOWY (TŁOCZNY) 8 TULEJA PROWADZĄCA 9 RURA WEWĘTRZNA 10 NAKRĘTKA ŁĄCZNIKA 11 ŁĄCZNIK 12 RURA ZEWNĘTRZNA 13 OBUDOWA Z ŁOŻYSKIEM 14a STOPA Z ROTOREM 14b STOPA Z WIRNIKIEM 11

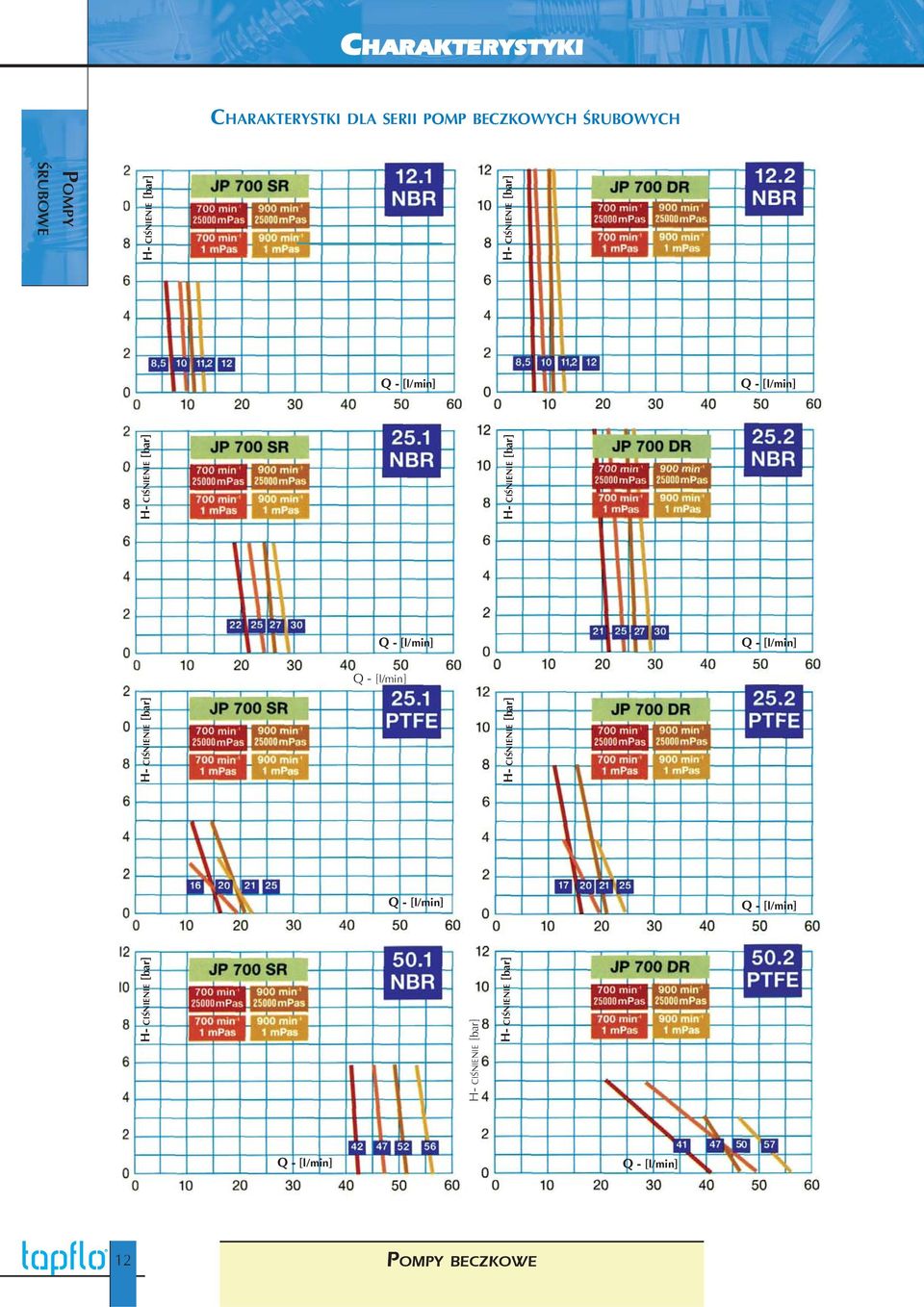

12 CHARAKTERYSTYKI CHARAKTERYSTKI DLA SERII POMP BECZKOWYCH ŚRUBOWYCH ŚRUBOWE 12

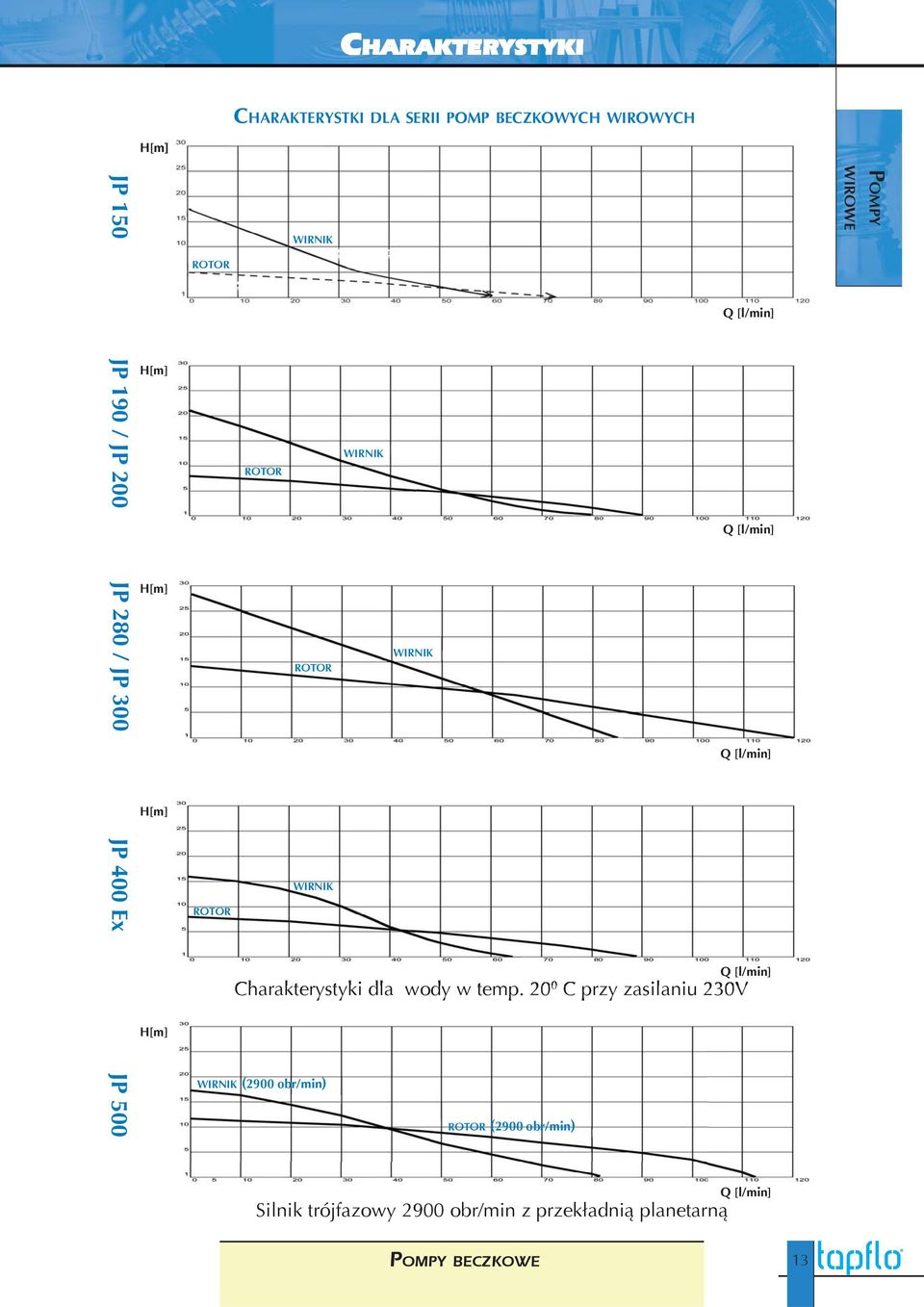

13 CHARAKTERYSTYKI CHARAKTERYSTKI DLA SERII POMP BECZKOWYCH WIROWYCH H[m] JP 150 WIRNIK WIROWE ROTOR Q [l/min] JP 190 / JP 200 H[m] ROTOR WIRNIK Q [l/min] JP 280 / JP 300 H[m] ROTOR WIRNIK Q [l/min] H[m] JP 400 Ex ROTOR WIRNIK Q [l/min] Charakterystyki dla wody w temp C przy zasilaniu 230V H[m] JP 500 WIRNIK (2900 obr/min) ROTOR (2900 obr/min) Q [l/min] Silnik trójfazowy 2900 obr/min z przekładnią planetarną 13

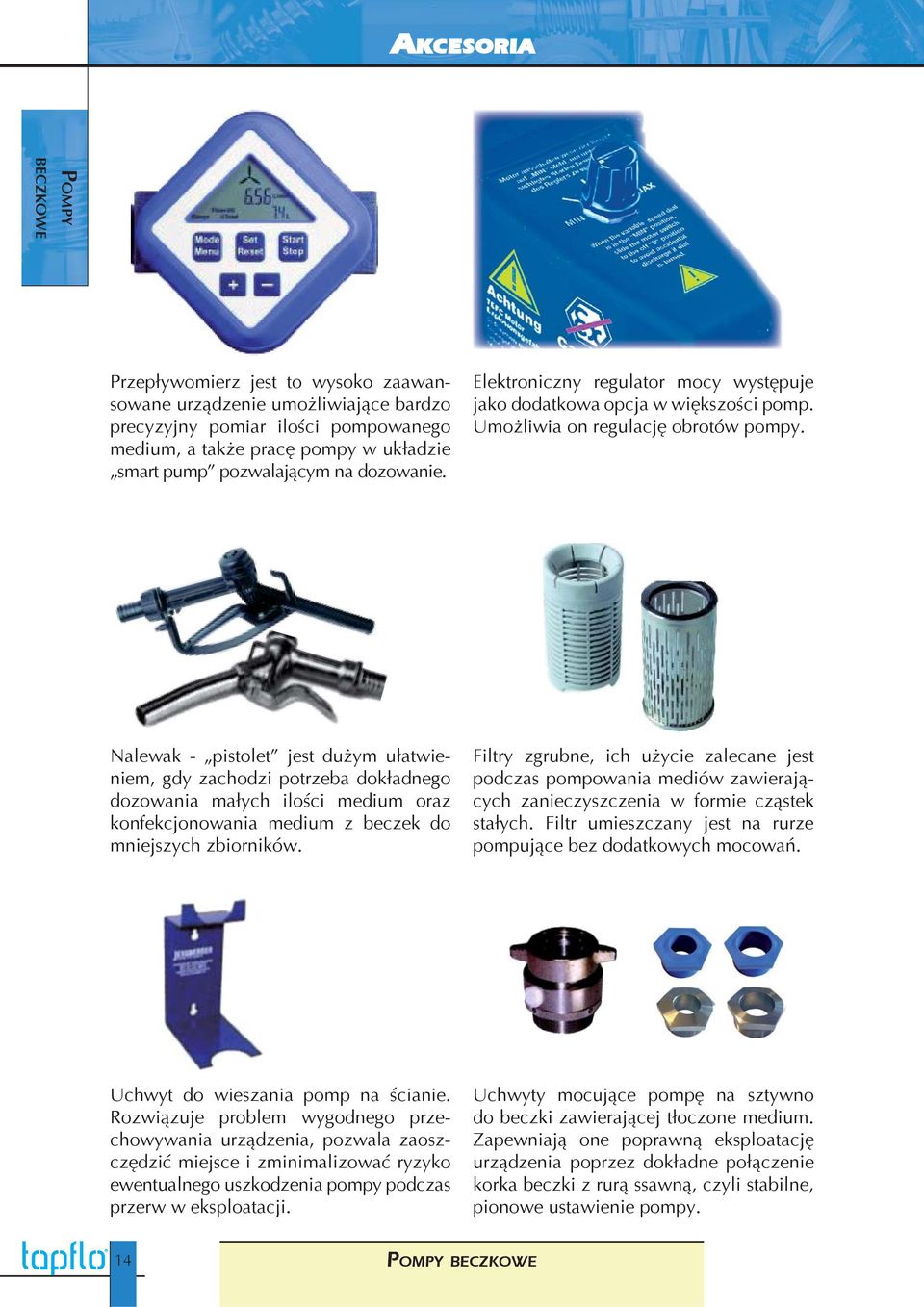

14 AKCESORIA Przepływomierz jest to wysoko zaawansowane urządzenie umożliwiające bardzo precyzyjny pomiar ilości pompowanego medium, a także pracę pompy w układzie smart pump pozwalającym na dozowanie. Elektroniczny regulator mocy występuje jako dodatkowa opcja w większości pomp. Umożliwia on regulację obrotów pompy. Nalewak - pistolet jest dużym ułatwieniem, gdy zachodzi potrzeba dokładnego dozowania małych ilości medium oraz konfekcjonowania medium z beczek do mniejszych zbiorników. Filtry zgrubne, ich użycie zalecane jest podczas pompowania mediów zawierających zanieczyszczenia w formie cząstek stałych. Filtr umieszczany jest na rurze pompujące bez dodatkowych mocowań. Uchwyt do wieszania pomp na ścianie. Rozwiązuje problem wygodnego przechowywania urządzenia, pozwala zaoszczędzić miejsce i zminimalizować ryzyko ewentualnego uszkodzenia pompy podczas przerw w eksploatacji. Uchwyty mocujące pompę na sztywno do beczki zawierającej tłoczone medium. Zapewniają one poprawną eksploatację urządzenia poprzez dokładne połączenie korka beczki z rurą ssawną, czyli stabilne, pionowe ustawienie pompy. 14

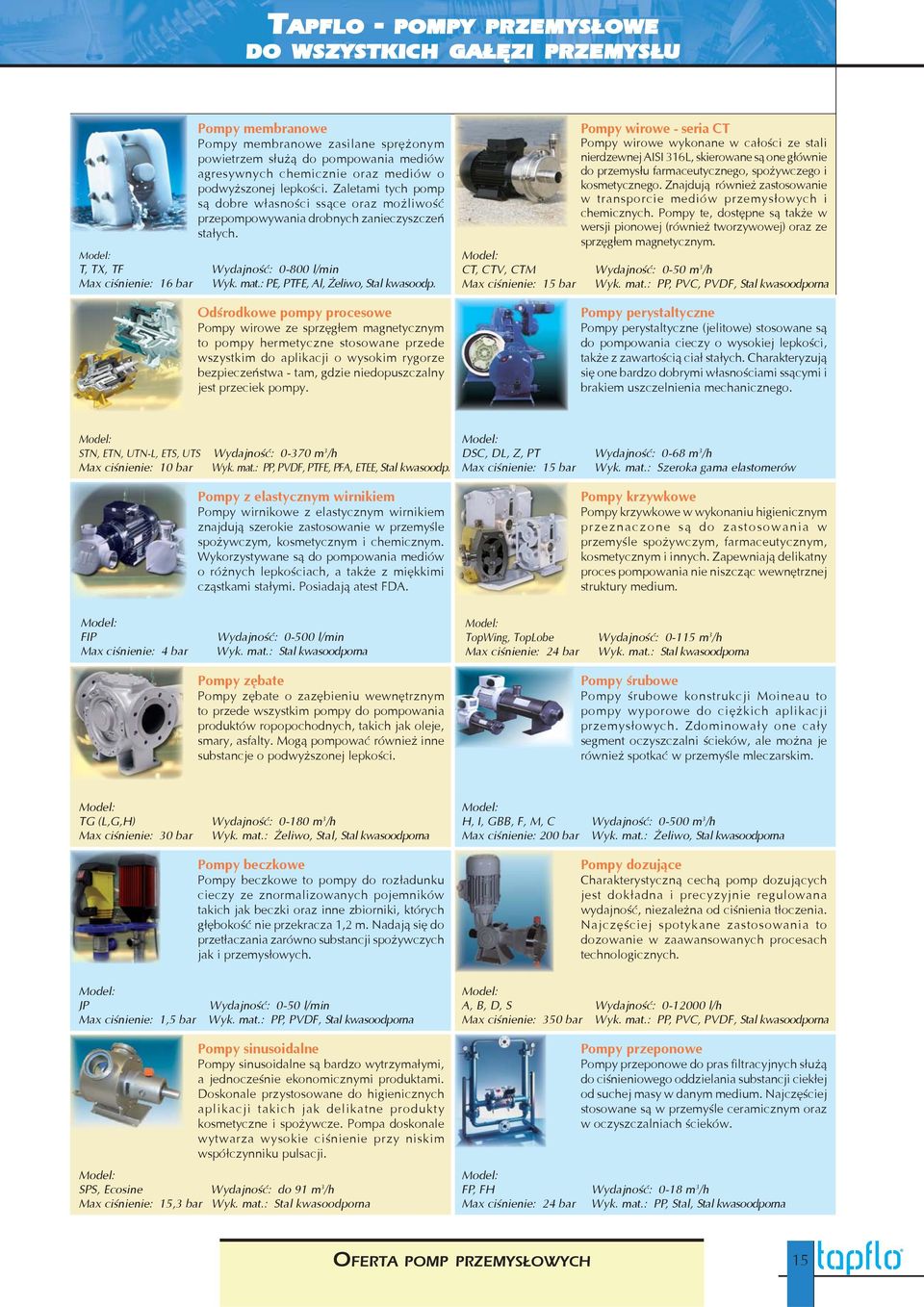

15 TAPFLO - PRZEMYSŁOWE DO WSZYSTKICH GAŁĘZI PRZEMYSŁU Pompy membranowe Pompy membranowe zasilane sprê onym powietrzem s³u ¹ do pompowania mediów agresywnych chemicznie oraz mediów o podwy szonej lepkoœci. Zaletami tych pomp s¹ dobre w³asnoœci ss¹ce oraz mo liwoœæ przepompowywania drobnych zanieczyszczeñ sta³ych. T, TX, TF Wydajnoœæ: l/min Max ciœnienie: 16 bar Wyk. mat.: PE, PTFE, Al, eliwo, Stal kwasoodp. Odśrodkowe pompy procesowe Pompy wirowe ze sprzêg³em magnetycznym to pompy hermetyczne stosowane przede wszystkim do aplikacji o wysokim rygorze bezpieczeñstwa - tam, gdzie niedopuszczalny jest przeciek pompy. Pompy wirowe - seria CT Pompy wirowe wykonane w ca³oœci ze stali nierdzewnej AISI 316L, skierowane s¹ one g³ównie do przemys³u farmaceutycznego, spo ywczego i kosmetycznego. Znajdują również zastosowanie w transporcie mediów przemysłowych i chemicznych. Pompy te, dostępne są także w wersji pionowej (również tworzywowej) oraz ze sprzęgłem magnetycznym. CT, CTV, CTM Wydajnoœæ: 0-50 m 3 /h Max ciœnienie: 15 bar Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy perystaltyczne Pompy perystaltyczne (jelitowe) stosowane s¹ do pompowania cieczy o wysokiej lepkoœci, tak e z zawartoœci¹ cia³ sta³ych. Charakteryzuj¹ siê one bardzo dobrymi w³asnoœciami ss¹cymi i brakiem uszczelnienia mechanicznego. STN, ETN, UTN-L, ETS, UTS Wydajnoœæ: m 3 /h DSC, DL, Z, PT Wydajnoœæ: 0-68 m 3 /h Max ciœnienie: 10 bar Wyk. mat.: PP, PVDF, PTFE, PFA, ETEE, Stal kwasoodp. Max ciœnienie: 15 bar Wyk. mat.: Szeroka gama elastomerów Pompy z elastycznym wirnikiem Pompy wirnikowe z elastycznym wirnikiem znajduj¹ szerokie zastosowanie w przemyœle spo ywczym, kosmetycznym i chemicznym. Wykorzystywane s¹ do pompowania mediów o ró nych lepkoœciach, a także z miękkimi cząstkami stałymi. Posiadaj¹ atest FDA. Pompy krzywkowe Pompy krzywkowe w wykonaniu higienicznym przeznaczone s¹ do zastosowania w przemyœle spo ywczym, farmaceutycznym, kosmetycznym i innych. Zapewniaj¹ delikatny proces pompowania nie niszcz¹c wewnêtrznej struktury medium. FIP Max ciœnienie: 4 bar Wydajnoœæ: l/min Wyk. mat.: Stal kwasoodporna Pompy zêbate Pompy zêbate o zazêbieniu wewnêtrznym to przede wszystkim pompy do pompowania produktów ropopochodnych, takich jak oleje, smary, asfalty. Mog¹ pompowaæ równie inne substancje o podwy szonej lepkoœci. TopWing, TopLobe Wydajnoœæ: m 3 /h Max ciœnienie: 24 bar Wyk. mat.: Stal kwasoodporna Pompy œrubowe Pompy œrubowe konstrukcji Moineau to pompy wyporowe do ciê kich aplikacji przemys³owych. Zdominowa³y one ca³y segment oczyszczalni œcieków, ale mo na je równie spotkaæ w przemyœle mleczarskim. TG (L,G,H) Wydajnoœæ: m 3 /h Max ciœnienie: 30 bar Wyk. mat.: eliwo, Stal, Stal kwasoodporna Pompy beczkowe Pompy beczkowe to pompy do roz³adunku cieczy ze znormalizowanych pojemników takich jak beczki oraz inne zbiorniki, których g³êbokoœæ nie przekracza 1,2 m. Nadaj¹ siê do przet³aczania zarówno substancji spo ywczych jak i przemys³owych. H, I, GBB, F, M, C Wydajnoœæ: m 3 /h Max ciœnienie: 200 bar Wyk. mat.: eliwo, Stal kwasoodporna Pompy dozuj¹ce Charakterystyczn¹ cech¹ pomp dozuj¹cych jest dok³adna i precyzyjnie regulowana wydajnoœæ, niezale na od ciœnienia t³oczenia. Najczêœciej spotykane zastosowania to dozowanie w zaawansowanych procesach technologicznych. JP Max ciœnienie: 1,5 bar Wydajnoœæ: 0-50 l/min Wyk. mat.: PP, PVDF, Stal kwasoodporna A, B, D, S Wydajnoœæ: l/h Max ciœnienie: 350 bar Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy sinusoidalne Pompy sinusoidalne są bardzo wytrzymałymi, a jednocześnie ekonomicznymi produktami. Doskonale przystosowane do higienicznych aplikacji takich jak delikatne produkty kosmetyczne i spożywcze. Pompa doskonale wytwarza wysokie ciśnienie przy niskim współczynniku pulsacji. SPS, Ecosine Wydajnoœæ: do 91 m 3 /h Max ciœnienie: 15,3 bar Wyk. mat.: Stal kwasoodporna Pompy przeponowe Pompy przeponowe do pras filtracyjnych s³u ¹ do ciœnieniowego oddzielania substancji ciek³ej od suchej masy w danym medium. Najczêœciej stosowane są w przemyœle ceramicznym oraz w oczyszczalniach œcieków. FP, FH Wydajnoœæ: 0-18 m 3 /h Max ciœnienie: 24 bar Wyk. mat.: PP, Stal, Stal kwasoodporna OFERTA POMP PRZEMYSŁOWYCH 15
