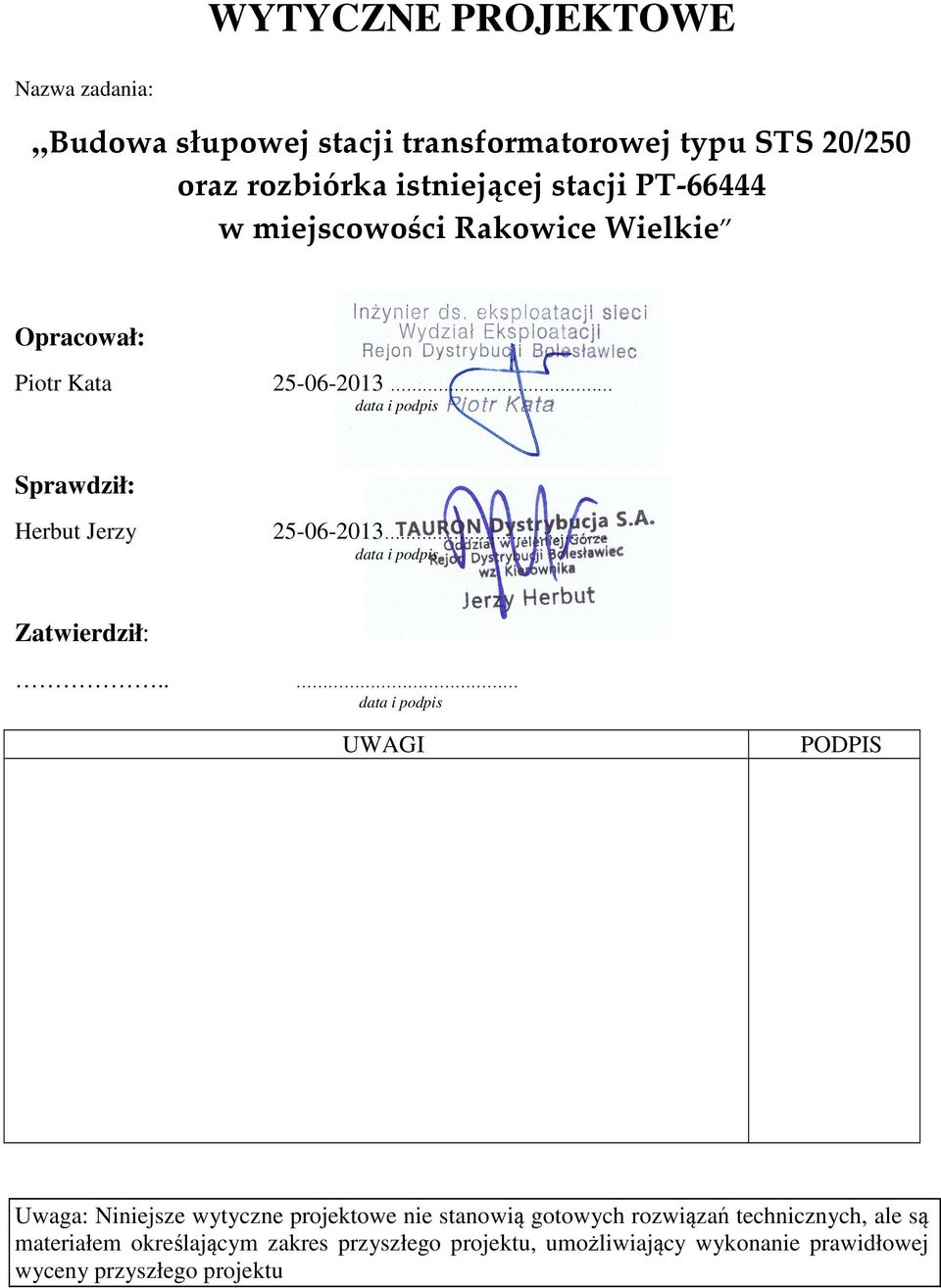

1 WYTYCZNE PROJEKTOWE Nazwa zadania: Budowa słupowej stacji transformatorowej typu STS 20/250 oraz rozbiórka istniejącej stacji PT w miejscowości Rakowice Wielkie Opracował: Piotr Kata data i podpis Sprawdził: Herbut Jerzy data i podpis Zatwierdził:.. data i podpis UWAGI PODPIS Uwaga: Niniejsze wytyczne projektowe nie stanowią gotowych rozwiązań technicznych, ale są materiałem określającym zakres przyszłego projektu, umożliwiający wykonanie prawidłowej wyceny przyszłego projektu

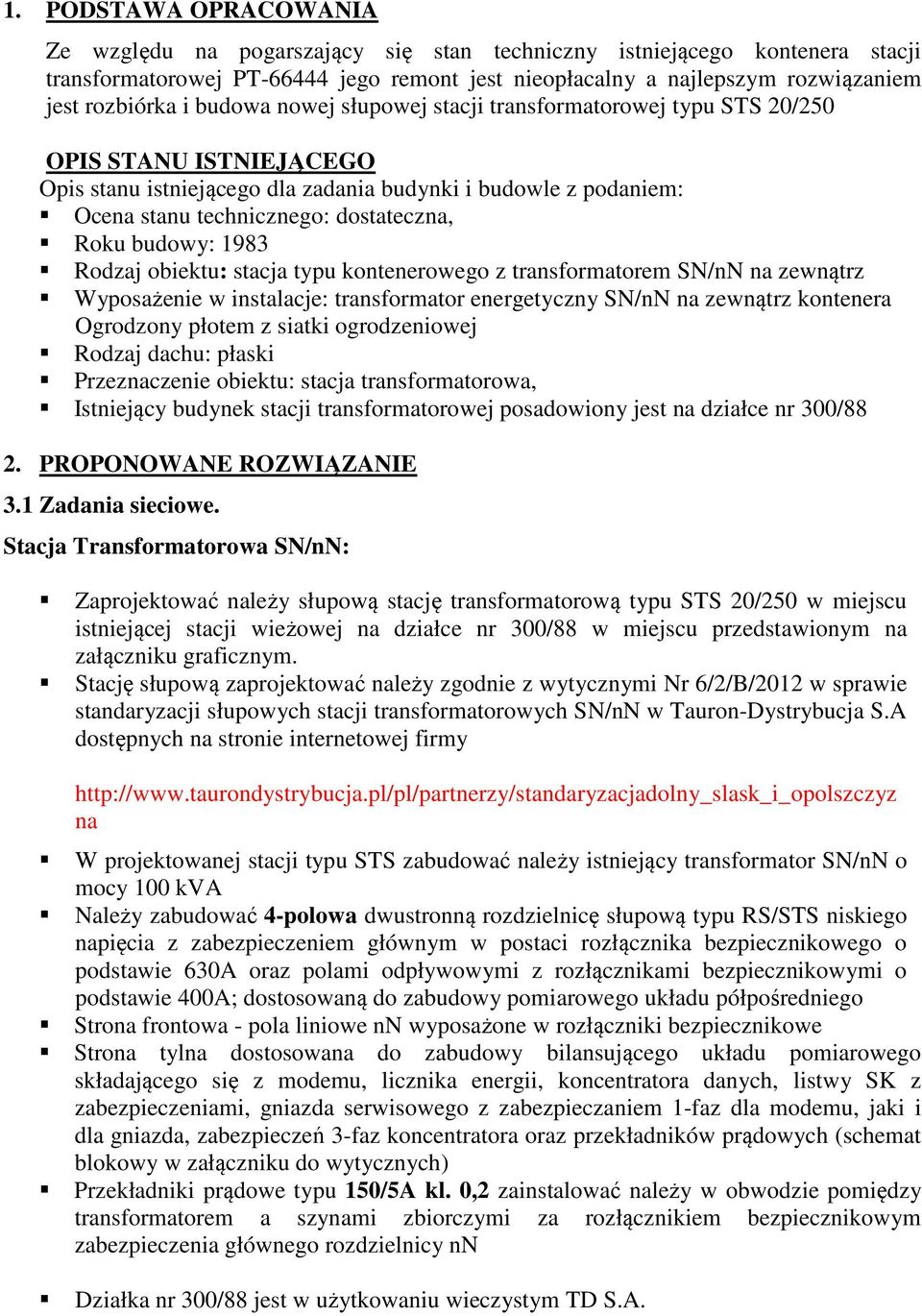

2 1. PODSTAWA OPRACOWANIA Ze względu na pogarszający się stan techniczny istniejącego kontenera stacji transformatorowej PT jego remont jest nieopłacalny a najlepszym rozwiązaniem jest rozbiórka i budowa nowej słupowej stacji transformatorowej typu STS 20/250 OPIS STANU ISTNIEJĄCEGO Opis stanu istniejącego dla zadania budynki i budowle z podaniem: Ocena stanu technicznego: dostateczna, Roku budowy: 1983 Rodzaj obiektu: stacja typu kontenerowego z transformatorem SN/nN na zewnątrz Wyposażenie w instalacje: transformator energetyczny SN/nN na zewnątrz kontenera Ogrodzony płotem z siatki ogrodzeniowej Rodzaj dachu: płaski Przeznaczenie obiektu: stacja transformatorowa, Istniejący budynek stacji transformatorowej posadowiony jest na działce nr 300/88 2. PROPONOWANE ROZWIĄZANIE 3.1 Zadania sieciowe. Stacja Transformatorowa SN/nN: Zaprojektować należy słupową stację transformatorową typu STS 20/250 w miejscu istniejącej stacji wieżowej na działce nr 300/88 w miejscu przedstawionym na załączniku graficznym. Stację słupową zaprojektować należy zgodnie z wytycznymi Nr 6/2/B/2012 w sprawie standaryzacji słupowych stacji transformatorowych SN/nN w Tauron-Dystrybucja S.A dostępnych na stronie internetowej firmy na W projektowanej stacji typu STS zabudować należy istniejący transformator SN/nN o mocy 100 kva Należy zabudować 4-polowa dwustronną rozdzielnicę słupową typu RS/STS niskiego napięcia z zabezpieczeniem głównym w postaci rozłącznika bezpiecznikowego o podstawie 630A oraz polami odpływowymi z rozłącznikami bezpiecznikowymi o podstawie 400A; dostosowaną do zabudowy pomiarowego układu półpośredniego Strona frontowa - pola liniowe nn wyposażone w rozłączniki bezpiecznikowe Strona tylna dostosowana do zabudowy bilansującego układu pomiarowego składającego się z modemu, licznika energii, koncentratora danych, listwy SK z zabezpieczeniami, gniazda serwisowego z zabezpieczaniem 1-faz dla modemu, jaki i dla gniazda, zabezpieczeń 3-faz koncentratora oraz przekładników prądowych (schemat blokowy w załączniku do wytycznych) Przekładniki prądowe typu 150/5A kl. 0,2 zainstalować należy w obwodzie pomiędzy transformatorem a szynami zbiorczymi za rozłącznikiem bezpiecznikowym zabezpieczenia głównego rozdzielnicy nn Działka nr 300/88 jest w użytkowaniu wieczystym TD S.A.

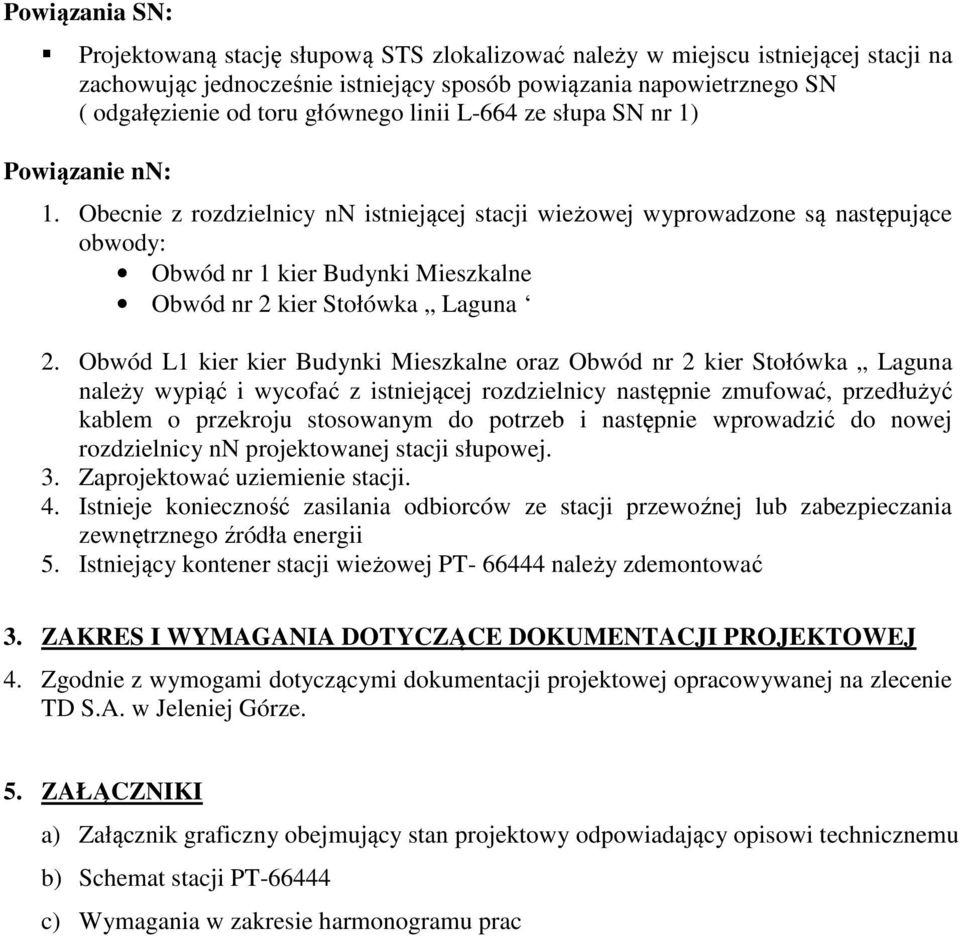

3 Powiązania SN: Projektowaną stację słupową STS zlokalizować należy w miejscu istniejącej stacji na zachowując jednocześnie istniejący sposób powiązania napowietrznego SN ( odgałęzienie od toru głównego linii L-664 ze słupa SN nr 1) Powiązanie nn: 1. Obecnie z rozdzielnicy nn istniejącej stacji wieżowej wyprowadzone są następujące obwody: Obwód nr 1 kier Budynki Mieszkalne Obwód nr 2 kier Stołówka Laguna 2. Obwód L1 kier kier Budynki Mieszkalne oraz Obwód nr 2 kier Stołówka Laguna należy wypiąć i wycofać z istniejącej rozdzielnicy następnie zmufować, przedłużyć kablem o przekroju stosowanym do potrzeb i następnie wprowadzić do nowej rozdzielnicy nn projektowanej stacji słupowej. 3. Zaprojektować uziemienie stacji. 4. Istnieje konieczność zasilania odbiorców ze stacji przewoźnej lub zabezpieczania zewnętrznego źródła energii 5. Istniejący kontener stacji wieżowej PT należy zdemontować 3. ZAKRES I WYMAGANIA DOTYCZĄCE DOKUMENTACJI PROJEKTOWEJ 4. Zgodnie z wymogami dotyczącymi dokumentacji projektowej opracowywanej na zlecenie TD S.A. w Jeleniej Górze. 5. ZAŁĄCZNIKI a) Załącznik graficzny obejmujący stan projektowy odpowiadający opisowi technicznemu b) Schemat stacji PT c) Wymagania w zakresie harmonogramu prac

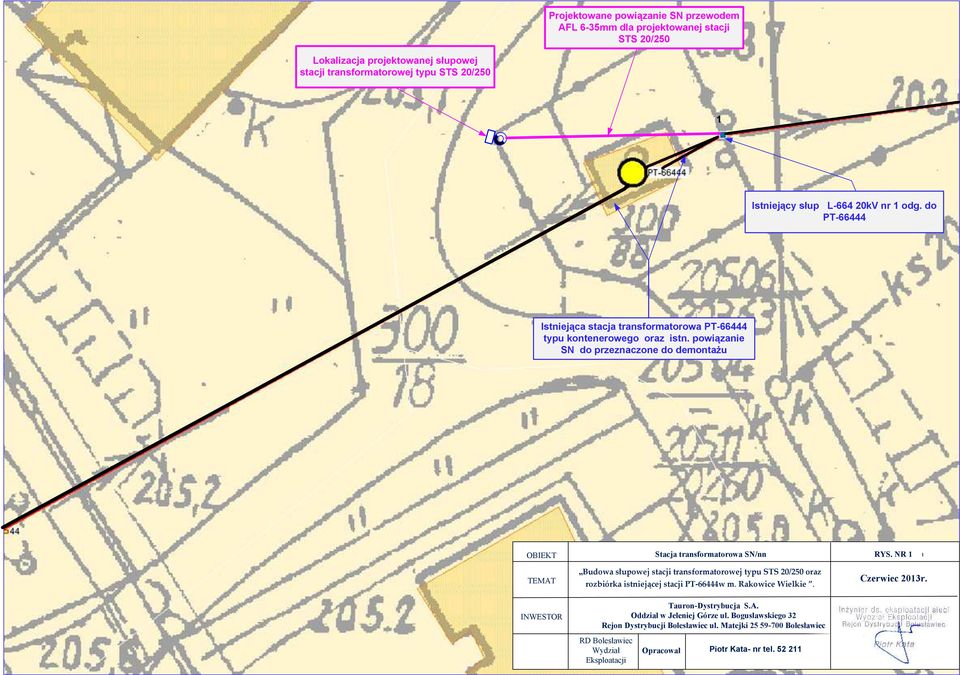

4 Projektowane powiązanie SN przewodem AFL 6-35mm dla projektowanej stacji STS 20/250 Lokalizacja projektowanej słupowej stacji transformatorowej typu STS 20/250 1 Istniejący słup L kV nr 1 odg. do PT Istniejąca stacja transformatorowa PT typu kontenerowego oraz istn. powiązanie SN do przeznaczone do demontażu OBIEKT TEMAT Stacja transformatorowa SN/nn Budowa słupowej stacji transformatorowej typu STS 20/250 oraz rozbiórka istniejącej stacji PT-66444w m. Rakowice Wielkie. RYS. NR 1 Czerwiec 2013r. INWESTOR Tauron-Dystrybucja S.A. Oddział w Jeleniej Górze ul. Bogusławskiego 32 Rejon Dystrybucji Bolesławiec ul. Matejki Bolesławiec PODPIS RD Bolesławiec Wydział Eksploatacji Opracował Piotr Kata- nr tel

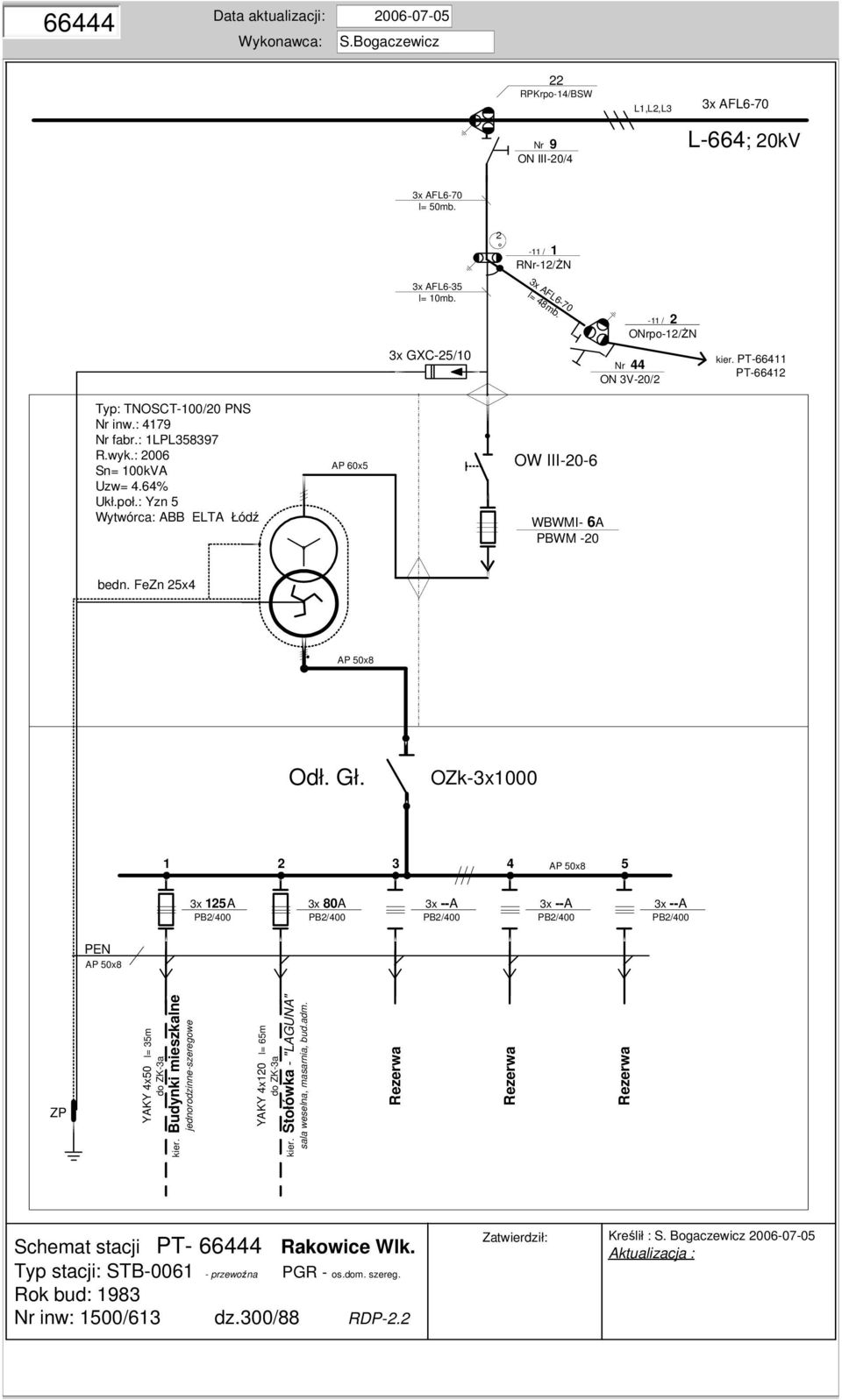

5 66444 Data aktualizacji: Wykonawca: S.Bogaczewicz 22 RPKrpo-14/BSW Nr 9 ON III-20/4 L1,L2,L3 3x AFL6-70 L-664; 20kV 3x AFL6-70 l= 50mb / 1 RNr-12/ŻN 3x AFL6-35 l= 10mb. 3x AFL6-70 l= 48mb. -11 / 2 ONrpo-12/ŻN 3x GXC-25/10 Nr 44 ON 3V-20/2 kier. PT PT Typ: TNOSCT-100/20 PNS Nr inw.: 4179 Nr fabr.: 1LPL R.wyk.: 2006 Sn= 100kVA Uzw= 4.64% Ukł.poł.: Yzn 5 Wytwórca: ABB ELTA Łódź AP 60x5 OW III-20-6 WBWMI- 6A PBWM -20 bedn. FeZn 25x4 AP 50x8 Odł. Gł. OZk-3x AP 50x8 5 3x 125A 3x 80A 3x --A 3x --A 3x --A PEN AP 50x8 ZP YAKY 4x50 l= 35m do ZK-3a kier. Budynki mieszkalne jednorodzinne-szeregowe YAKY 4x120 l= 65m do ZK-3a kier. Stołówka - "LAGUNA" sala weselna, masarnia, bud.adm. Rezerwa Rezerwa Rezerwa Schemat stacji PT Rakowice Wlk. Typ stacji: STB przewoźna PGR - os.dom. szereg. Rok bud: 1983 Nr inw: 1500/613 dz.300/88 RDP-2.2 Zatwierdził: Kreślił : S. Bogaczewicz Aktualizacja :

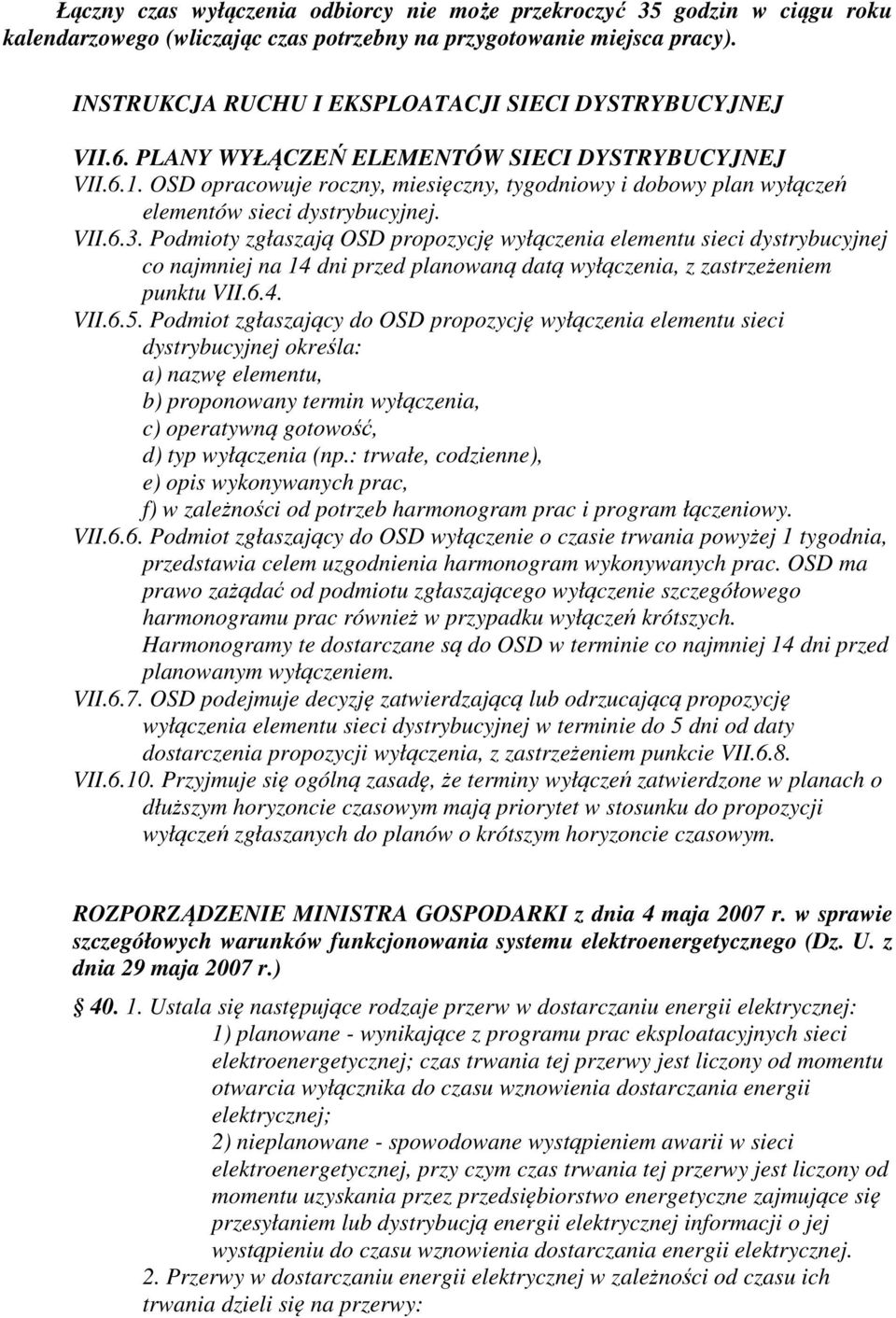

6 Łączny czas wyłączenia odbiorcy nie może przekroczyć 35 godzin w ciągu roku kalendarzowego (wliczając czas potrzebny na przygotowanie miejsca pracy). INSTRUKCJA RUCHU I EKSPLOATACJI SIECI DYSTRYBUCYJNEJ VII.6. PLANY WYŁĄCZEŃ ELEMENTÓW SIECI DYSTRYBUCYJNEJ VII.6.1. OSD opracowuje roczny, miesięczny, tygodniowy i dobowy plan wyłączeń elementów sieci dystrybucyjnej. VII.6.3. Podmioty zgłaszają OSD propozycję wyłączenia elementu sieci dystrybucyjnej co najmniej na 14 dni przed planowaną datą wyłączenia, z zastrzeżeniem punktu VII.6.4. VII.6.5. Podmiot zgłaszający do OSD propozycję wyłączenia elementu sieci dystrybucyjnej określa: a) nazwę elementu, b) proponowany termin wyłączenia, c) operatywną gotowość, d) typ wyłączenia (np.: trwałe, codzienne), e) opis wykonywanych prac, f) w zależności od potrzeb harmonogram prac i program łączeniowy. VII.6.6. Podmiot zgłaszający do OSD wyłączenie o czasie trwania powyżej 1 tygodnia, przedstawia celem uzgodnienia harmonogram wykonywanych prac. OSD ma prawo zażądać od podmiotu zgłaszającego wyłączenie szczegółowego harmonogramu prac również w przypadku wyłączeń krótszych. Harmonogramy te dostarczane są do OSD w terminie co najmniej 14 dni przed planowanym wyłączeniem. VII.6.7. OSD podejmuje decyzję zatwierdzającą lub odrzucającą propozycję wyłączenia elementu sieci dystrybucyjnej w terminie do 5 dni od daty dostarczenia propozycji wyłączenia, z zastrzeżeniem punkcie VII.6.8. VII Przyjmuje się ogólną zasadę, że terminy wyłączeń zatwierdzone w planach o dłuższym horyzoncie czasowym mają priorytet w stosunku do propozycji wyłączeń zgłaszanych do planów o krótszym horyzoncie czasowym. ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz. U. z dnia 29 maja 2007 r.) Ustala się następujące rodzaje przerw w dostarczaniu energii elektrycznej: 1) planowane - wynikające z programu prac eksploatacyjnych sieci elektroenergetycznej; czas trwania tej przerwy jest liczony od momentu otwarcia wyłącznika do czasu wznowienia dostarczania energii elektrycznej; 2) nieplanowane - spowodowane wystąpieniem awarii w sieci elektroenergetycznej, przy czym czas trwania tej przerwy jest liczony od momentu uzyskania przez przedsiębiorstwo energetyczne zajmujące się przesyłaniem lub dystrybucją energii elektrycznej informacji o jej wystąpieniu do czasu wznowienia dostarczania energii elektrycznej. 2. Przerwy w dostarczaniu energii elektrycznej w zależności od czasu ich trwania dzieli się na przerwy:

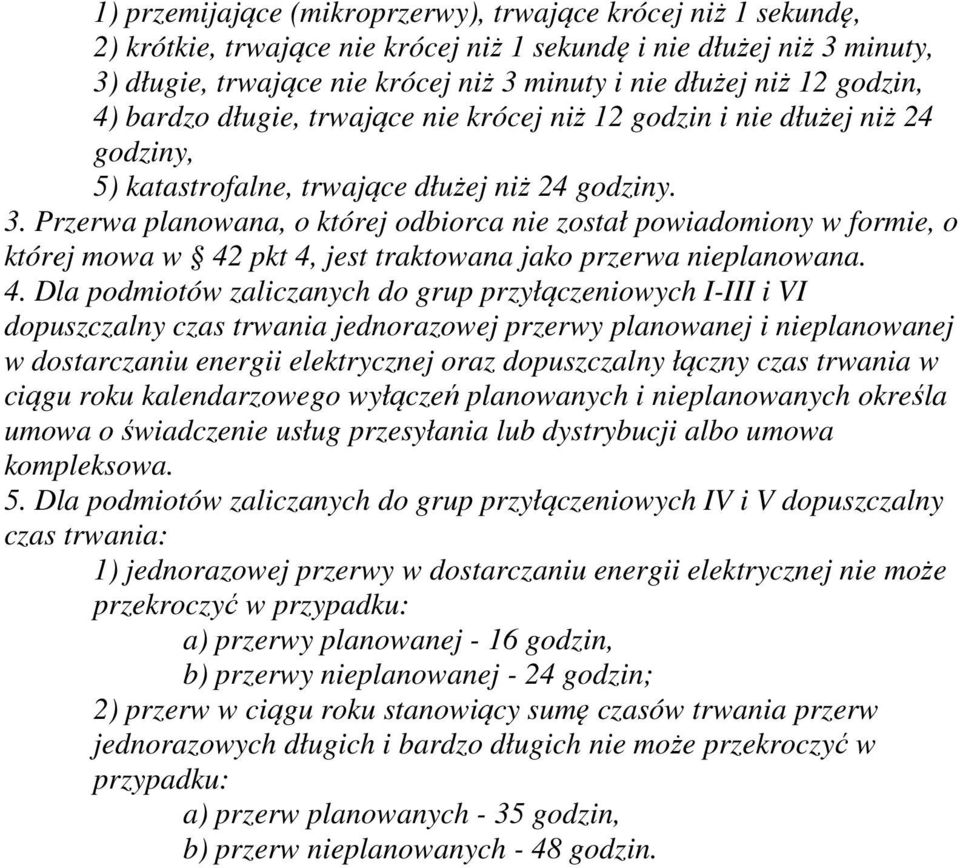

7 1) przemijające (mikroprzerwy), trwające krócej niż 1 sekundę, 2) krótkie, trwające nie krócej niż 1 sekundę i nie dłużej niż 3 minuty, 3) długie, trwające nie krócej niż 3 minuty i nie dłużej niż 12 godzin, 4) bardzo długie, trwające nie krócej niż 12 godzin i nie dłużej niż 24 godziny, 5) katastrofalne, trwające dłużej niż 24 godziny. 3. Przerwa planowana, o której odbiorca nie został powiadomiony w formie, o której mowa w 42 pkt 4, jest traktowana jako przerwa nieplanowana. 4. Dla podmiotów zaliczanych do grup przyłączeniowych I-III i VI dopuszczalny czas trwania jednorazowej przerwy planowanej i nieplanowanej w dostarczaniu energii elektrycznej oraz dopuszczalny łączny czas trwania w ciągu roku kalendarzowego wyłączeń planowanych i nieplanowanych określa umowa o świadczenie usług przesyłania lub dystrybucji albo umowa kompleksowa. 5. Dla podmiotów zaliczanych do grup przyłączeniowych IV i V dopuszczalny czas trwania: 1) jednorazowej przerwy w dostarczaniu energii elektrycznej nie może przekroczyć w przypadku: a) przerwy planowanej - 16 godzin, b) przerwy nieplanowanej - 24 godzin; 2) przerw w ciągu roku stanowiący sumę czasów trwania przerw jednorazowych długich i bardzo długich nie może przekroczyć w przypadku: a) przerw planowanych - 35 godzin, b) przerw nieplanowanych - 48 godzin.
