1 OPIS TECHNICZNY do projektu strefa rekreacji dla seniorów i dzieci w Starym Luboszu 1.DANE OGÓLNE: 1.1 OBIEKT: BUDOWA STREFY REKREACJI DLA SENIORÓW I DZIECI W STARYM LUBOSZU 1.2 INWESTOR: GMINA KOŚCIAN, UL. MŁYŃSKA 15, KOŚCIAN 1.3 LOKALIZACJA: STARY LUBOSZ, UL. KOŚCIAŃSKA, DZIAŁKA NR 32/4 2.DANE EWIDENCYJNE: RODZAJ POWIERZCHNI POWIERZCHNIA W M2 ZAGOSPODAROWANIE TERENU 1003,46M2 NAWIERZCHNIA Z POLIURETANU 35,70M2 UTWARDZENIA 111,96M2 TRAWNIKI 739,38M2 NAWIERZCHNIA ŻWIROWA 116,42M2 3. CEL OPRACOWANIA : Celem opracowania jest projekt zagospodarowania działki nr 32/4 przy Zespole Szkół w Starym Luboszu. Teren ten będzie ogólnodostępny dla społeczeństwa wiejskiego. Właścicielem przedmiotowej działki jest Gmina Kościan. 4. UZASADNIENIE CELOWOŚCI OPRACOWANIA : Projekt ma za zadanie pełniejsze wykorzystanie potencjału zagospodarowanej przestrzeni dla poprawy jakości życia mieszkańców Starego Lubosza. Dzięki korzystnemu położeniu i dużej powierzchni terenu możliwe jest stworzenie wielu różnych form spędzania wolnego czasu i rekreacji. Projekt zagospodarowania terenu zakłada następujące działania : - zapewnienie mieszkańcom wsi nowych form wypoczynku i rekreacji - stworzenie terenów przeznaczonych dla dzieci, dorosłych i seniorów - dostosowanie terenu do potrzeb dydaktyki nauczania szkolnego - ogólną poprawę wizualnej jakości omawianego obszaru.

2 5. OPIS PROJEKTU ZAGOSPODAROWANIA: Na omawianym obszarze zaplanowano stworzenie elementów, umożliwiających spędzanie wolnego czasu na świeżym powietrzu dla osób dorosłych, jak i dla dzieci. Projektowany teren służyć ma jako centrum rekreacyjno-wypoczynkowe dla wszystkich mieszkańców Starego Lubosza, zatem projekt przewiduje tereny zarówno dla osób aktywnych fizycznie, jak i dla tych mniej zaangażowanych w sport. Zakłada się powstanie sieci placów rekreacyjnych, przeznaczonych do poszczególnych aktywności. Zaprojektowano plac o nawierzchni poliuretanowej, na którym odbywać się mogą zajęcia fitness na świeżym powietrzu, plac żwirowy umożliwiający rozgrywki w bule oraz plac utwardzony do gry w ping-ponga terenowego. Teren dostosowany zostanie do lepszego użytkowania istniejących obiektów sportowych, takich jak boiska czy sala gimnastyczna. Podstawowymi zadaniami w zakresie dostosowania terenu do potrzeb dydaktyki szkolnej jest plac z konturami Polski. Plac może stanowić doskonałą pomoc dydaktyczną dla przedmiotów realizowanych w szkołach tj.: przyrody i geografii itp., a dodatkowo doskonalenie odpowiednich umiejętności przewidzianych w programie nauczania, których przećwiczenie w klasach lekcyjnych jest niemożliwe. Projekt zagospodarowania oprócz placów rekreacyjnych zakłada również utworzenie sieci ciągów pieszych, dzięki którym możliwe stanie się szybkie przemieszczanie się pomiędzy poszczególnymi placami. Zostaną one pokryte nawierzchnią żwirową. Utworzone zostaną nowe tereny zieleni. W celu utrzymania odpowiedniego poziomu czystości zamontowane zostaną kosze na śmieci. 6. OPIS PRAC DO WYKONANIA: 6.1.Roboty budowlane Oczyszczenie terenu Wykonanie koryta Plantowanie ziemi z wykopu Rowek pod obrzeże Ława betonowa pod obrzeże betonowe Osadzenie obrzeża betonowego Wykonanie placów: żwirowych, utwardzeń z kostki betonowej i poliuretanu Wykonanie placu betonowego z konturem terytorium Polski Wykonanie ścieżek z nawierzchni żwirowej Wykonanie trawników dywanowych

3 6.2 Mała architektura Ustawienie stołu do ping-ponga terenowego Zamontowanie urządzeń placu fitness Zamontowanie ławek, koszy na śmieci 7. DANE TECHNICZNE: 7.1. Plac o nawierzchni z poliuretanu dla zajęć fitness. Pod place należy wykonać korytowanie na głębokości 35,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x30x8 cm w ławie betonowej z oporem. Po ułożeniu obrzeży przestrzeń należy wypełnić podbudową z kruszywa naturalnego gr. 20 cm zagęszczonego oraz podbudową z betonu jamistego B-20 gr. 15 cm, następnie wykonać warstwę z syntetycznej nawierzchni wodoprzepuszczalnej z poliuretanu gr. 8+3 mm. Przed wykonaniem nawierzchni osadzić stopy fundamentowe urządzenia fitness zgodnie z rysunkiem zagospodarowania terenu. Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, piasku itp. Nie może być zaolejone (plamy należy usunąć). Podbudowa betonowa powinna być prawidłowo zagęszczona wolna od mleczka cementowego, szorstka, nie posiadać odspojonych odłamków, wymaga zagruntowania impregnatem poliuretanowym. Nawierzchnia poliuretanowa powinna charakteryzować się następującymi właściwościami: Wytrzymałość na rozciąganie 0,70 MPa Wydłużenie przy zerwaniu >60% Ścieralność 0,09mm Przyczepność do warstwy nośnej 0,44 MPa Odporność na uderzenie, powierzchnia odcisku kulki mm 2 Spadek poprzeczny dwustronny 0,5 %. Równość warstwy wierzchniej podbudowy: tolerancja na łacie 4m do 2mm. Uwaga: Dla zachowania w procesie realizacji wymaganej jakości, nawierzchnie winny układać jedynie osoby przeszkolone przez producenta nawierzchni. Wymagane dokumenty dotyczące nawierzchni: 1. Wykonawca powinien dostarczyć certyfikat lub deklarację zgodności zgodnie z normą PN-EN 14877:2008, lub aprobatę techniczną ITB, lub rekomendację techniczną ITB lub wynik badań specjalistycznego laboratorium badającego nawierzchnie sportowe potwierdzające parametry oferowanej nawierzchni lub dokument równoważny. 2. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 3. Atest PZH lub dokumenty równoważne dla oferowanej nawierzchni.

4 4. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię. Na placu należy zamontować trzy urządzenia łączone fitness: wahadło z twisterem, biegacz z orbitrekiem oraz wyciąg wraz z krzesełkiem Urządzenia fitness-siłownia zewnętrzna: 1. WYCIĄG + KRZESEŁKO 1. Urządzenie modułowe złożone z dwóch różnych stanowisk do ćwiczeń mocowanych do wspólnego pylona. 2. Funkcja urządzenia: Wyciąg górny wzmacnia mięśnie kończyn górnych, barku i grzbietu oraz pleców Krzesełko z wyciskaniem siedząc wzmacnia mięśnie barku, rąk, klatki piersiowej oraz grzbietu 2. BIEGACZ + ORBITREK 1. Urządzenie modułowe złożone z dwóch różnych stanowisk do ćwiczeń mocowanych do wspólnego pylona. 2. Funkcja urządzenia: Biegacz wzmacnia mięsnie nóg i bioder, wpływa na muskulaturę ramion i kończyn oraz na poprawę zmysłu równowagi, wpływa korzystnie na wydolność serca i płuc Orbitrek wzmacnia mięśnie górnych i dolnych kończyn, wpływa korzystnie na koordynację ruchową, układ krążenia i układ oddechowy. 3. WAHADŁO + TWISTER 1. Urządzenie modułowe złożone z dwóch różnych stanowisk do ćwiczeń mocowanych do wspólnego pylona. 2. Funkcja urządzenia: Wahadło wzmacnia mięśnie brzucha, bioder oraz kończyn dolnych i górnych, wpływa korzystnie na układ oddechowy i trawienny oraz poprawia krążenie. Twister wzmacnia mięśnie brzucha, wpływa korzystnie na stawy biodrowe. Przykładowe urządzenie Przykładowe urządzenie Przykładowe urządzenie

5 Przy doborze urządzeń należy uwzględnić odpowiednie strefy bezpieczeństwa oraz wielkość placu o nawierzchni z poliuretanu Szczegółowa charakterystyka urządzeń fitness. Siłownia zewnętrzna to urządzenia stalowe, bezobsługowe odporne na warunki atmosferyczne i próby zniszczenia. Urządzenia siłowni zewnętrznej należy wykonać, zamontować zgodnie z instrukcjami producenta. Zestawy zbudowane są z elementów stalowych, ze stali St3(R35) z następujących materiałów : - rama nośna z rury stalowe: śr. min. 88,9mm i grubości min.3,6 mm - wsporniki ruchowe z rury stalowe: śr. min. 33,7 63,5 mm i grubości min.3,6 mm - pokrywa zabezpieczająca elementy mocujące z aluminium - siedziska i oparcia ze stali - uchwyty i rączki z polichlorku winylu - stopy fundamentowe wg wytycznych producenta urządzenia - połączenie słupków nośnych ramy nośnej w fundamencie wykonane jest śrubowe jako sztywne - łożyska typu zamkniętego, bezobsługowe Wszystkie urządzenia muszą posiadać instrukcje do ćwiczeń obrazkową i literową, trwale naniesioną (nie dopuszcza stosowania się naklejek) na pylonach urządzeń. Wszystkie elementy stalowe ocynkowane ogniowo i malowane podwójnie proszkowo farbami poliestrowymi w kolorze kremowym i ciemny brąz. Poszczególne urządzenia powinny być wykonanie zgodnie z wymogami bezpieczeństwa i dopuszczone do użytkowani oraz zgodnie z normami PN-EN 1176:2009, PN-EN 957:2006, poświadczone certyfikatami udzielonymi przez akredytowaną jednostkę certyfikującą wyroby. Minimalne strefy bezpieczeństwa dla urządzeń siłowni. Należy zachować odpowiednie strefy bezpieczeństwa wokół urządzenia. Strefa bezpieczeństwa urządzeń musi być wolna od innych elementów: - dla urządzeń o wysokości cm strefa bezpieczeństwa wynosi min. 150 cm, - dla urządzeń o wysokości >150 cm strefa bezpieczeństwa = 0,5 m + 0,6 x wysokość urządzenia, - dla urządzeń montowanych do pylona minimalna strefa bezpieczeństwa wynosi 180 cm wokół urządzenia Plac ping-ponga terenowego. Pod place należy wykonać korytowanie na głębokości 25,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x30x8 cm w ławie betonowej z oporem. Po ułożeniu obrzeży przestrzeń należy wypełnić podbudową z kruszywa naturalnego gr. 20 cm zagęszczonego,

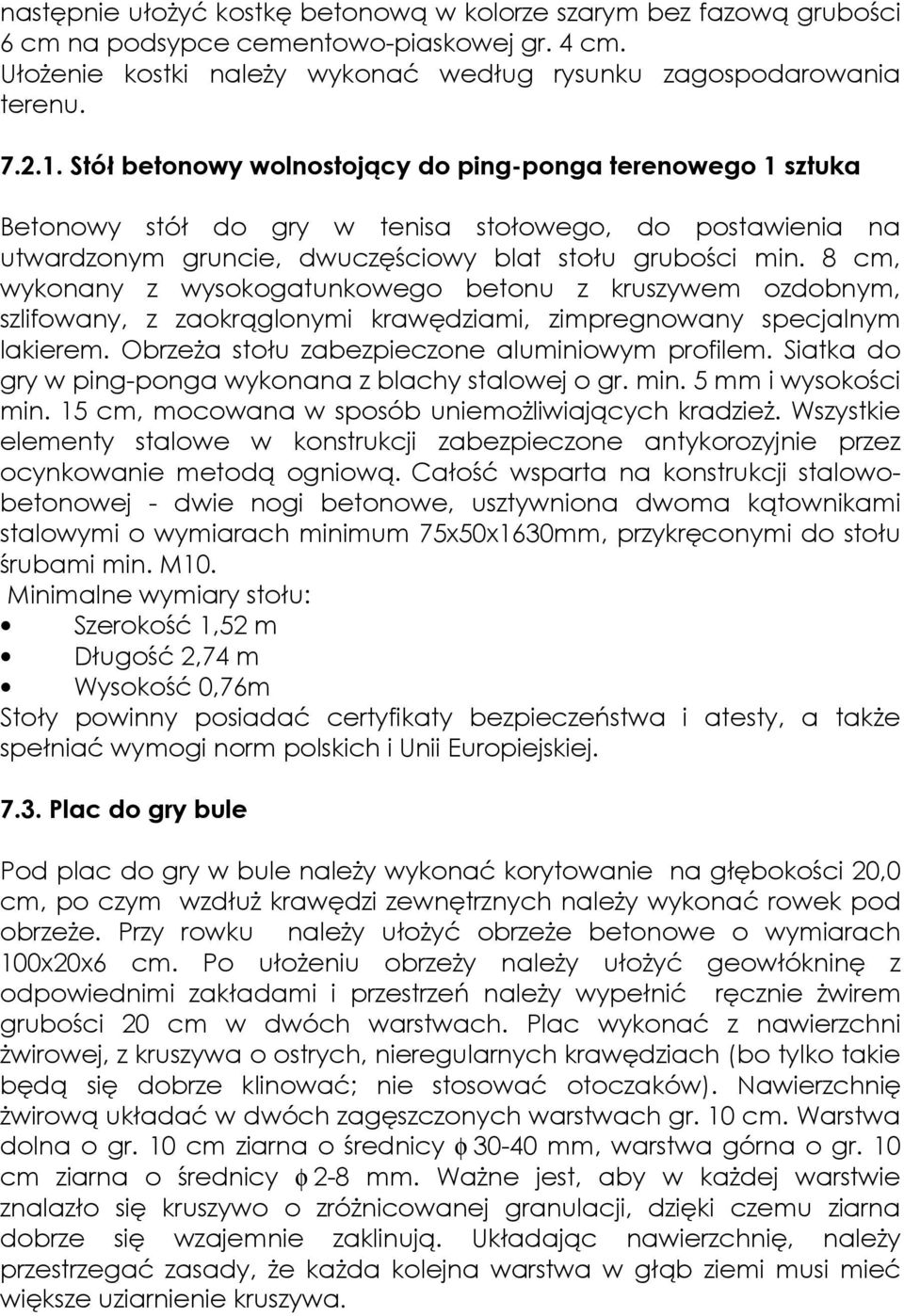

6 następnie ułożyć kostkę betonową w kolorze szarym bez fazową grubości 6 cm na podsypce cementowo-piaskowej gr. 4 cm. Ułożenie kostki należy wykonać według rysunku zagospodarowania terenu Stół betonowy wolnostojący do ping-ponga terenowego 1 sztuka Betonowy stół do gry w tenisa stołowego, do postawienia na utwardzonym gruncie, dwuczęściowy blat stołu grubości min. 8 cm, wykonany z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany, z zaokrąglonymi krawędziami, zimpregnowany specjalnym lakierem. Obrzeża stołu zabezpieczone aluminiowym profilem. Siatka do gry w ping-ponga wykonana z blachy stalowej o gr. min. 5 mm i wysokości min. 15 cm, mocowana w sposób uniemożliwiających kradzież. Wszystkie elementy stalowe w konstrukcji zabezpieczone antykorozyjnie przez ocynkowanie metodą ogniową. Całość wsparta na konstrukcji stalowobetonowej - dwie nogi betonowe, usztywniona dwoma kątownikami stalowymi o wymiarach minimum 75x50x1630mm, przykręconymi do stołu śrubami min. M10. Minimalne wymiary stołu: Szerokość 1,52 m Długość 2,74 m Wysokość 0,76m Stoły powinny posiadać certyfikaty bezpieczeństwa i atesty, a także spełniać wymogi norm polskich i Unii Europiejskiej Plac do gry bule Pod plac do gry w bule należy wykonać korytowanie na głębokości 20,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. Przy rowku należy ułożyć obrzeże betonowe o wymiarach 100x20x6 cm. Po ułożeniu obrzeży należy ułożyć geowłókninę z odpowiednimi zakładami i przestrzeń należy wypełnić ręcznie żwirem grubości 20 cm w dwóch warstwach. Plac wykonać z nawierzchni żwirowej, z kruszywa o ostrych, nieregularnych krawędziach (bo tylko takie będą się dobrze klinować; nie stosować otoczaków). Nawierzchnię żwirową układać w dwóch zagęszczonych warstwach gr. 10 cm. Warstwa dolna o gr. 10 cm ziarna o średnicy φ mm, warstwa górna o gr. 10 cm ziarna o średnicy φ 2-8 mm. Ważne jest, aby w każdej warstwie znalazło się kruszywo o zróżnicowanej granulacji, dzięki czemu ziarna dobrze się wzajemnie zaklinują. Układając nawierzchnię, należy przestrzegać zasady, że każda kolejna warstwa w głąb ziemi musi mieć większe uziarnienie kruszywa.

7 7.4. Plac z konturami terytorium Polski. Pod place w kształcie okręgu o średnicy φ 10,15 m należy wykonać korytowanie na głębokości 25,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże, drugi rowek należy wykonać po obwodzie okręgu o średnicy φ 6,0 m. W rowku należy ułożyć obrzeże betonowe o wymiarach 100x30x8 cm w ławie betonowej z oporem. Przestrzeń między ułożonymi obrzeżami (pierścień kołowy o grubości 2,0 m) należy wypełnić podbudową z kruszywa naturalnego gr. 20 cm zagęszczonego, następnie ułożyć kostkę betonową w kolorze szarym bez fazową grubości 6 cm na podsypce cementowo-piaskowej gr. 4 cm. Ułożenie kostki należy wykonać według rysunku zagospodarowania terenu. W polu koła o średnicy φ 6,0 m przestrzeń między ułożonymi obrzeżami należy wypełnić podbudową betonową gr. 20 cm, następnie ułożyć posadzkę betonową gr. 6 cm zatartą na gładko, zagęszczoną i barwioną w masie w kolorze zielonym. Na powierzchni betonowej za pomocą farb epoksydowych należy pomalować następujące elementy terytorium Polski: - kontur terytorium Polski w kolorze czarnym - linia gr. 10 cm - kontury granic sąsiadów Polski w kolorze czarnym - linia gr. 5 cm - główne rzeki Polski: Wisła, Odra, Warty w kolorze niebieskim - linia gr. 4 cm - kanał Obry w kolorze niebieskim - linia gr. 3 cm - miasta wojewódzkie punkt w kolorze białym z czarną obwódką - o śr. 10 cm - kontur krain geograficznych w kolorze ceglastym linia gr. 3 cm - nazwa miasta Kościan w kolorze czarnym wysokość liter 15 cm oraz punkt w kolorze czarnym - o śr. 10 cm - nazwa wsi Stary Lubosz punkt w kolorze czarnym wysokość liter 10 cm oraz punkt w kolorze czarnym - o śr. 7 cm Zagospodarowanie terenu. Pod ścieżki ciągów pieszych należy wykonać korytowanie na głębokości 20,0 cm, po czym wzdłuż krawędzi zewnętrznych należy wykonać rowek pod obrzeże. Przy rowku należy ułożyć obrzeże betonowe o wymiarach 100x20x6 cm, zgodnie z planem zagospodarowania. Po ułożeniu obrzeży należy ułożyć geowłókninę i przestrzeń należy wypełnić ręcznie żwirem grubości 20 cm w dwóch warstwach. Plac wykonać z nawierzchni żwirowej, z kruszywa o ostrych, nieregularnych krawędziach (bo tylko takie będą się dobrze klinować; nie stosować otoczaków). Nawierzchnię żwirową układać w dwóch zagęszczonych warstwach gr. 10 cm. Warstwa dolna o gr. 10 cm ziarna o średnicy φ mm, warstwa górna o gr. 10 cm ziarna o średnicy φ 2-8 mm. Ważne jest, aby w każdej warstwie znalazło się kruszywo o zróżnicowanej granulacji, dzięki czemu ziarna dobrze się wzajemnie zaklinują. Układając nawierzchnię, należy

8 przestrzegać zasady, że każda kolejna warstwa w głąb ziemi musi mieć większe uziarnienie kruszywa. Na pozostałych terenach należy wykonać trawniki dywanowe wraz z nawożeniem. Założyć ewentualną niwelację terenu Pozostałe elementy zagospodarowania terenu: Ławka 8 sztuk Ławka o konstrukcji stalowej z siedziskiem bez oparcia rama ze stali malowanej proszkowo na kolor szary z rurki średnicy 42,4x6 z siedziskiem drewnianym z drewna klejonego sosnowego wypełnionym deskami i pomalowanymi bejcą w kolorze jasnobrązowym, mocowana na stałe do podłoża. Wymiary ławki 160cm x 40cm x 44cm wg rysunku szczegółowego Posadowienie min. 0,3 m beton klasy B-15 zgodnie z typowym montażem elementów Kosz na śmieci 3 sztuk Kosze o konstrukcji stalowej na słupku wysokości 95 cm z daszkiem, całość ocynkowana, malowany proszkowo w kolorze zielonym, grubość blachy min. 4 mm Opróżniany przez obrót, mocowany na obejmy, z małą popielnicą Słupek mocowany za pomocą kotwy, poprzez wbetonowanie 45 cm słupka w podłoże Wymiary kosza na śmieci: średnica 30 cm i pojemność kosza 35 l. UWAGA! Osoby korzystające ze strefy rekreacyjnej mają zapewniony dostęp do ustępów (toalet) zlokalizowanych w budynku szkoły (na terenie działki) Wybór elementów małej architektury uzgodnić z projektantem. Opracowała: mgr inż. arch. Izabela Wrześniewska Nr upr 585/84/LO Asystent: mgr inż. Marta Gibasiewicz-Dojcz
