1 FP2864C-18/ FP1216C-18 Analogowe, adresowalne systemy sygnalizacji pożaru Instrukcja Projektowania V2.0

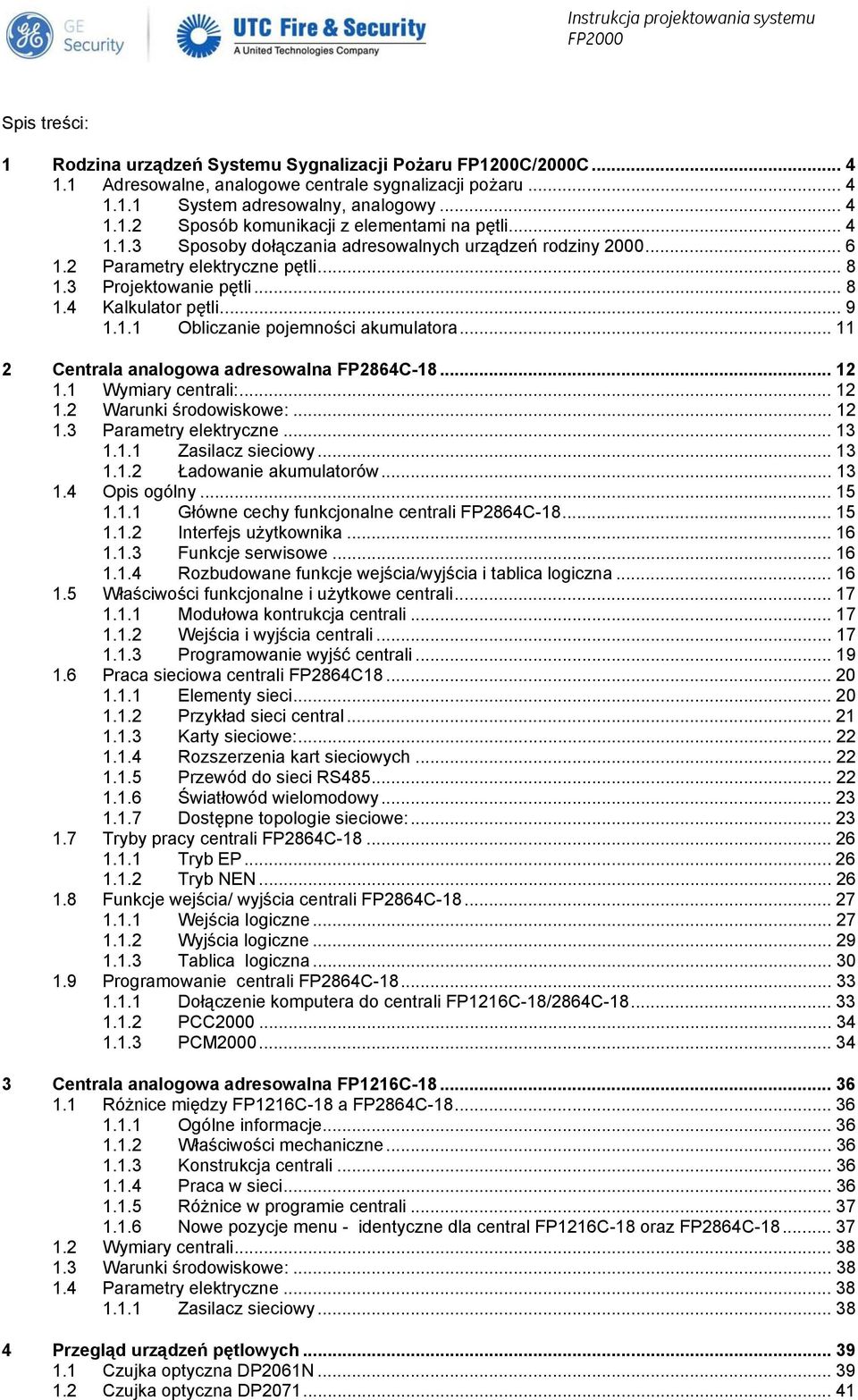

2 Spis treści: 1 Rodzina urządzeń Systemu Sygnalizacji Pożaru FP1200C/2000C Adresowalne, analogowe centrale sygnalizacji pożaru System adresowalny, analogowy Sposób komunikacji z elementami na pętli Sposoby dołączania adresowalnych urządzeń rodziny Parametry elektryczne pętli Projektowanie pętli Kalkulator pętli Obliczanie pojemności akumulatora Centrala analogowa adresowalna FP2864C Wymiary centrali: Warunki środowiskowe: Parametry elektryczne Zasilacz sieciowy Ładowanie akumulatorów Opis ogólny Główne cechy funkcjonalne centrali FP2864C Interfejs użytkownika Funkcje serwisowe Rozbudowane funkcje wejścia/wyjścia i tablica logiczna Właściwości funkcjonalne i użytkowe centrali Modułowa kontrukcja centrali Wejścia i wyjścia centrali Programowanie wyjść centrali Praca sieciowa centrali FP2864C Elementy sieci Przykład sieci central Karty sieciowe: Rozszerzenia kart sieciowych Przewód do sieci RS Światłowód wielomodowy Dostępne topologie sieciowe: Tryby pracy centrali FP2864C Tryb EP Tryb NEN Funkcje wejścia/ wyjścia centrali FP2864C Wejścia logiczne Wyjścia logiczne Tablica logiczna Programowanie centrali FP2864C Dołączenie komputera do centrali FP1216C-18/2864C PCC PCM Centrala analogowa adresowalna FP1216C Różnice między FP1216C-18 a FP2864C Ogólne informacje Właściwości mechaniczne Konstrukcja centrali Praca w sieci Różnice w programie centrali Nowe pozycje menu - identyczne dla central FP1216C-18 oraz FP2864C Wymiary centrali Warunki środowiskowe: Parametry elektryczne Zasilacz sieciowy Przegląd urządzeń pętlowych Czujka optyczna DP2061N Czujka optyczna DP

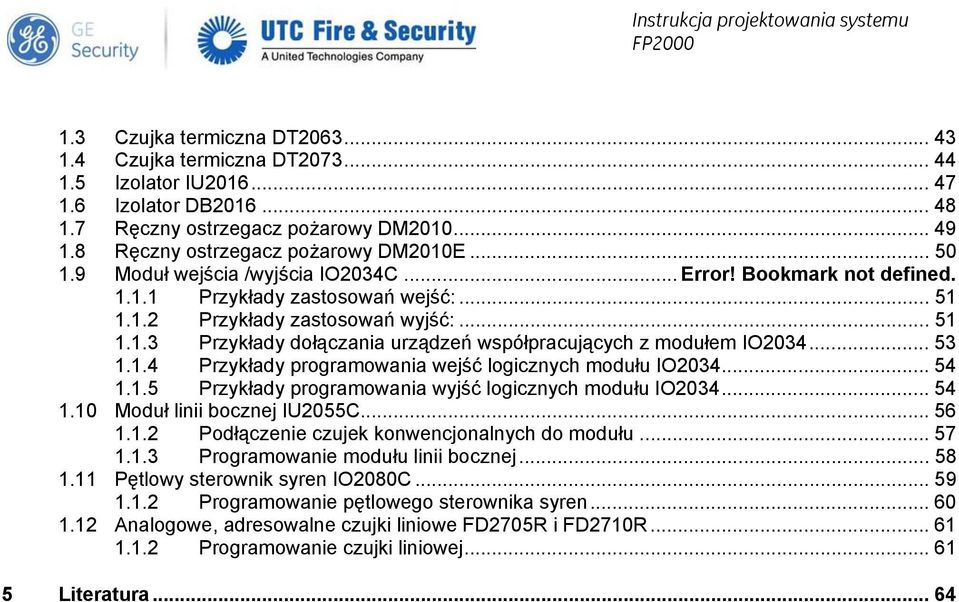

3 1.3 Czujka termiczna DT Czujka termiczna DT Izolator IU Izolator DB Ręczny ostrzegacz pożarowy DM Ręczny ostrzegacz pożarowy DM2010E Moduł wejścia /wyjścia IO2034C... Error! Bookmark not defined Przykłady zastosowań wejść: Przykłady zastosowań wyjść: Przykłady dołączania urządzeń współpracujących z modułem IO Przykłady programowania wejść logicznych modułu IO Przykłady programowania wyjść logicznych modułu IO Moduł linii bocznej IU2055C Podłączenie czujek konwencjonalnych do modułu Programowanie modułu linii bocznej Pętlowy sterownik syren IO2080C Programowanie pętlowego sterownika syren Analogowe, adresowalne czujki liniowe FD2705R i FD2710R Programowanie czujki liniowej Literatura... 64

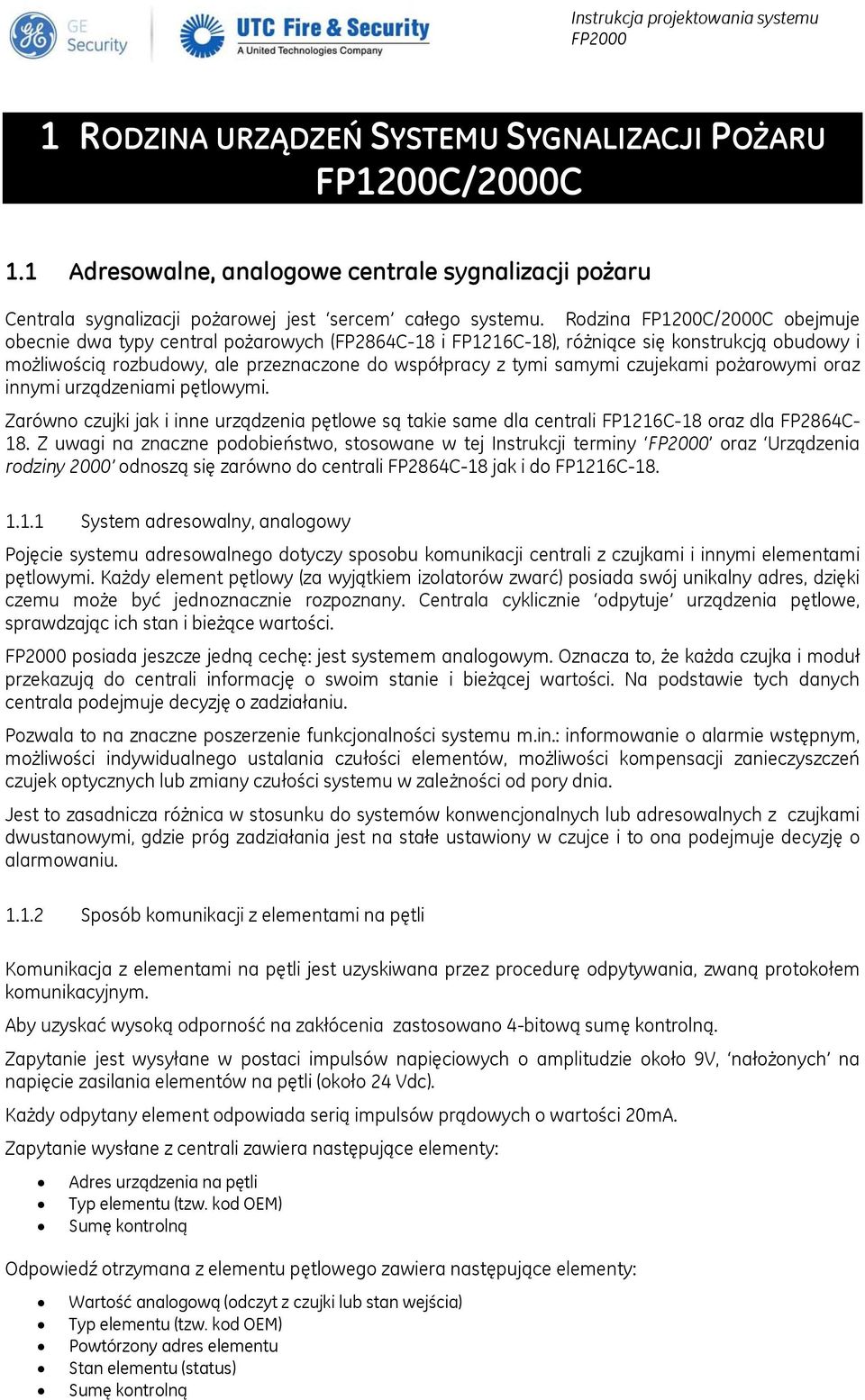

4 1 RODZINA URZĄDZEŃ SYSTEMU SYGNALIZACJI POŻARU FP1200C/2000C 1.1 Adresowalne, analogowe centrale sygnalizacji pożaru Centrala sygnalizacji pożarowej jest sercem całego systemu. Rodzina FP1200C/2000C obejmuje obecnie dwa typy central pożarowych (FP2864C-18 i FP1216C-18), różniące się konstrukcją obudowy i możliwością rozbudowy, ale przeznaczone do współpracy z tymi samymi czujekami pożarowymi oraz innymi urządzeniami pętlowymi. Zarówno czujki jak i inne urządzenia pętlowe są takie same dla centrali FP1216C-18 oraz dla FP2864C- 18. Z uwagi na znaczne podobieństwo, stosowane w tej Instrukcji terminy oraz Urządzenia rodziny 2000 odnoszą się zarówno do centrali FP2864C-18 jak i do FP1216C System adresowalny, analogowy Pojęcie systemu adresowalnego dotyczy sposobu komunikacji centrali z czujkami i innymi elementami pętlowymi. Każdy element pętlowy (za wyjątkiem izolatorów zwarć) posiada swój unikalny adres, dzięki czemu może być jednoznacznie rozpoznany. Centrala cyklicznie odpytuje urządzenia pętlowe, sprawdzając ich stan i bieżące wartości. posiada jeszcze jedną cechę: jest systemem analogowym. Oznacza to, że każda czujka i moduł przekazują do centrali informację o swoim stanie i bieżącej wartości. Na podstawie tych danych centrala podejmuje decyzję o zadziałaniu. Pozwala to na znaczne poszerzenie funkcjonalności systemu m.in.: informowanie o alarmie wstępnym, możliwości indywidualnego ustalania czułości elementów, możliwości kompensacji zanieczyszczeń czujek optycznych lub zmiany czułości systemu w zależności od pory dnia. Jest to zasadnicza różnica w stosunku do systemów konwencjonalnych lub adresowalnych z czujkami dwustanowymi, gdzie próg zadziałania jest na stałe ustawiony w czujce i to ona podejmuje decyzję o alarmowaniu Sposób komunikacji z elementami na pętli Komunikacja z elementami na pętli jest uzyskiwana przez procedurę odpytywania, zwaną protokołem komunikacyjnym. Aby uzyskać wysoką odporność na zakłócenia zastosowano 4-bitową sumę kontrolną. Zapytanie jest wysyłane w postaci impulsów napięciowych o amplitudzie około 9V, nałożonych na napięcie zasilania elementów na pętli (około 24 Vdc). Każdy odpytany element odpowiada serią impulsów prądowych o wartości 20mA. Zapytanie wysłane z centrali zawiera następujące elementy: Adres urządzenia na pętli Typ elementu (tzw. kod OEM) Sumę kontrolną Odpowiedź otrzymana z elementu pętlowego zawiera następujące elementy: Wartość analogową (odczyt z czujki lub stan wejścia) Typ elementu (tzw. kod OEM) Powtórzony adres elementu Stan elementu (status) Sumę kontrolną

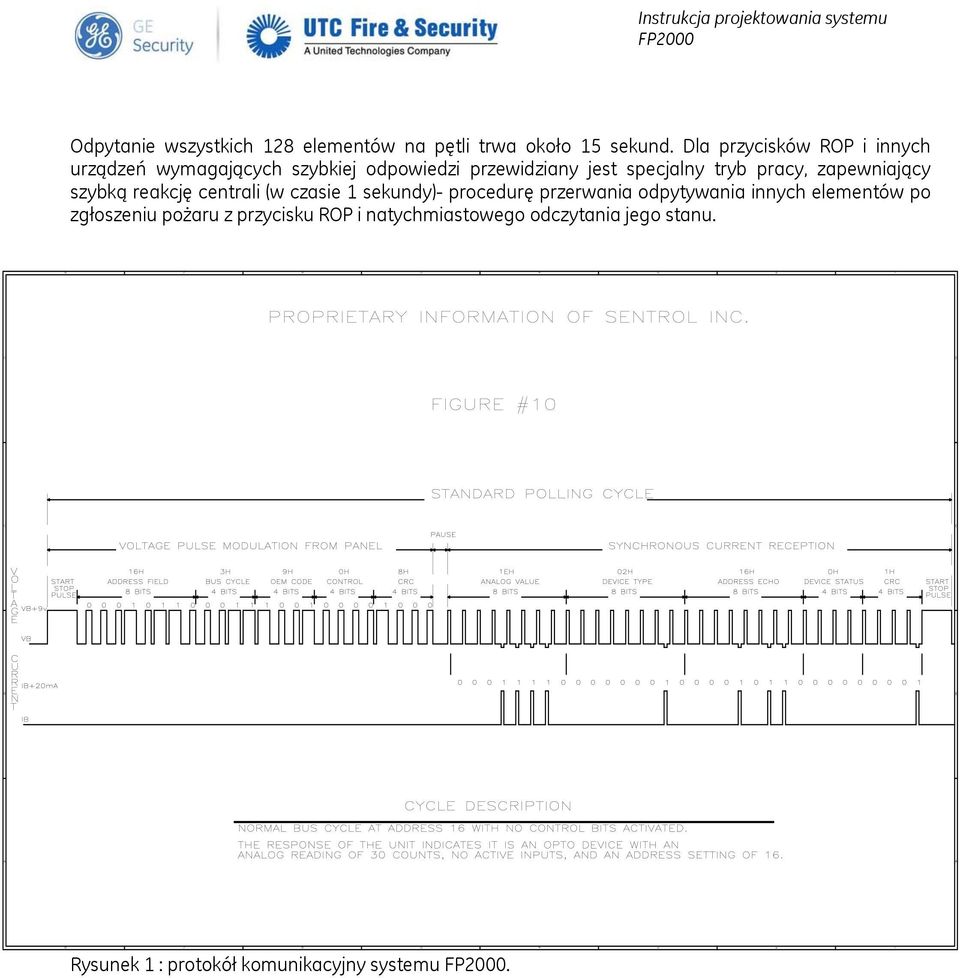

5 Odpytanie wszystkich 128 elementów na pętli trwa około 15 sekund. Dla przycisków ROP i innych urządzeń wymagających szybkiej odpowiedzi przewidziany jest specjalny tryb pracy, zapewniający szybką reakcję centrali (w czasie 1 sekundy)- procedurę przerwania odpytywania innych elementów po zgłoszeniu pożaru z przycisku ROP i natychmiastowego odczytania jego stanu. Rysunek 1 : protokół komunikacyjny systemu.

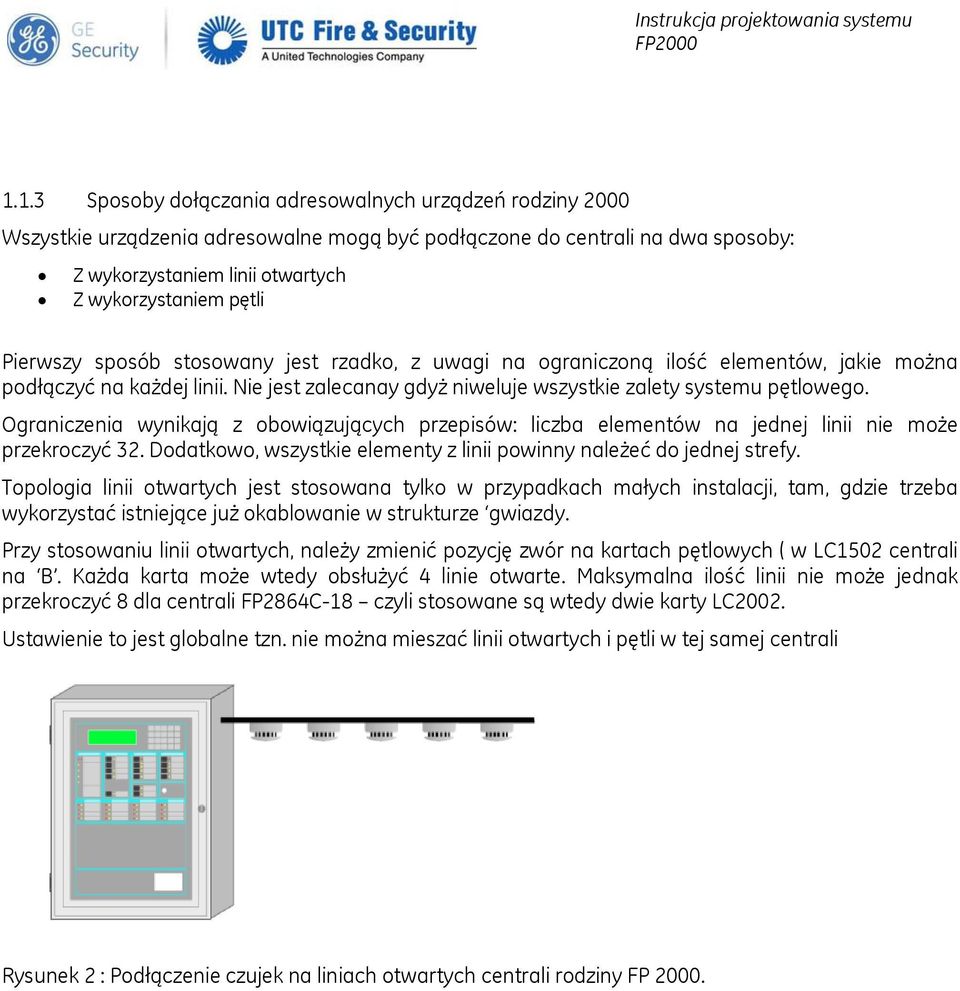

6 1.1.3 Sposoby dołączania adresowalnych urządzeń rodziny 2000 Wszystkie urządzenia adresowalne mogą być podłączone do centrali na dwa sposoby: Z wykorzystaniem linii otwartych Z wykorzystaniem pętli Pierwszy sposób stosowany jest rzadko, z uwagi na ograniczoną ilość elementów, jakie można podłączyć na każdej linii. Nie jest zalecanay gdyż niweluje wszystkie zalety systemu pętlowego. Ograniczenia wynikają z obowiązujących przepisów: liczba elementów na jednej linii nie może przekroczyć 32. Dodatkowo, wszystkie elementy z linii powinny należeć do jednej strefy. Topologia linii otwartych jest stosowana tylko w przypadkach małych instalacji, tam, gdzie trzeba wykorzystać istniejące już okablowanie w strukturze gwiazdy. Przy stosowaniu linii otwartych, należy zmienić pozycję zwór na kartach pętlowych ( w LC1502 centrali na B. Każda karta może wtedy obsłużyć 4 linie otwarte. Maksymalna ilość linii nie może jednak przekroczyć 8 dla centrali FP2864C-18 czyli stosowane są wtedy dwie karty LC2002. Ustawienie to jest globalne tzn. nie można mieszać linii otwartych i pętli w tej samej centrali Rysunek 2 : Podłączenie czujek na liniach otwartych centrali rodziny FP 2000.

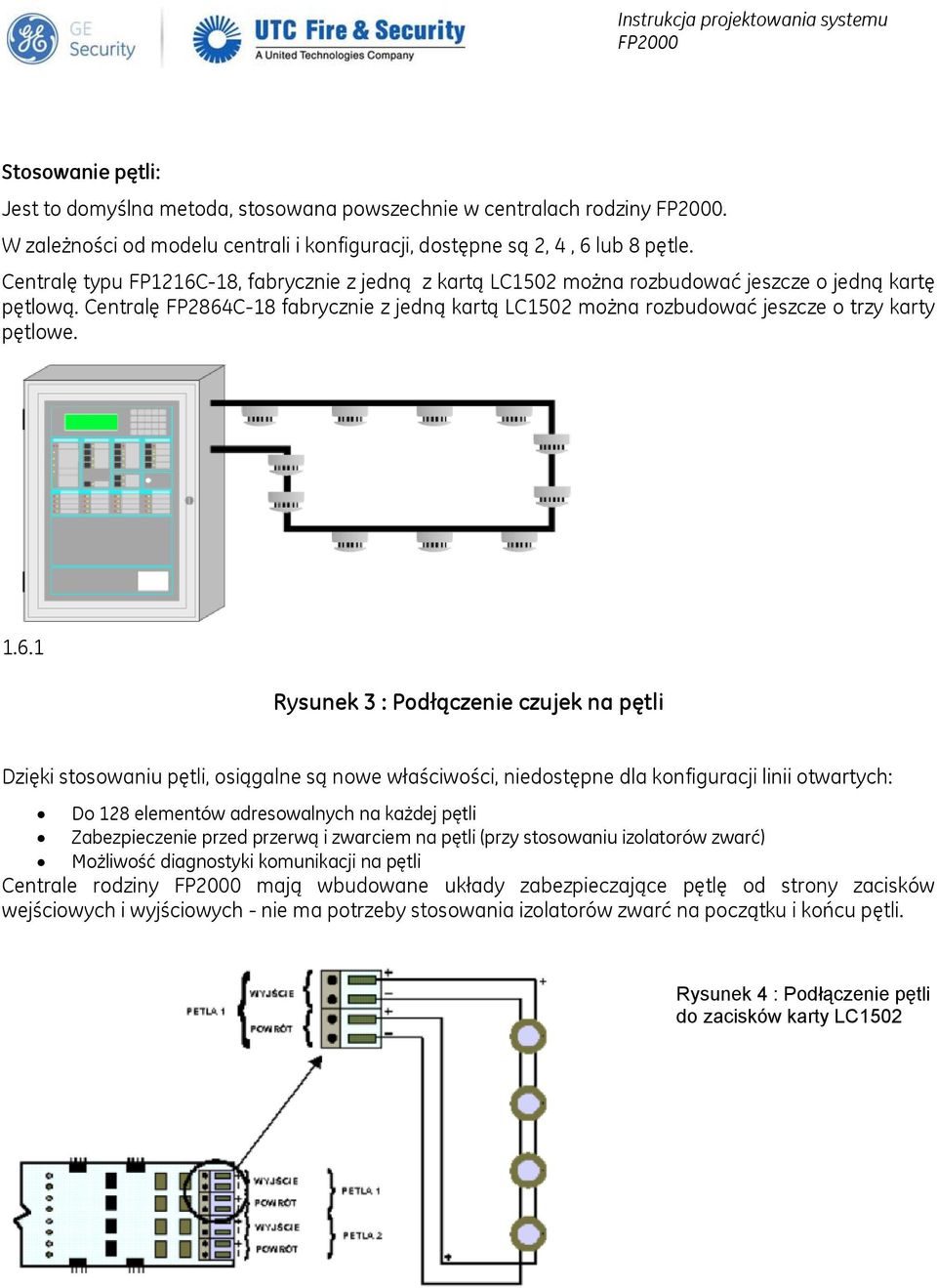

7 Stosowanie pętli: Jest to domyślna metoda, stosowana powszechnie w centralach rodziny. W zależności od modelu centrali i konfiguracji, dostępne są 2, 4, 6 lub 8 pętle. Centralę typu FP1216C-18, fabrycznie z jedną z kartą LC1502 można rozbudować jeszcze o jedną kartę pętlową. Centralę FP2864C-18 fabrycznie z jedną kartą LC1502 można rozbudować jeszcze o trzy karty pętlowe Rysunek 3 : Podłączenie czujek na pętli Dzięki stosowaniu pętli, osiągalne są nowe właściwości, niedostępne dla konfiguracji linii otwartych: Do 128 elementów adresowalnych na każdej pętli Zabezpieczenie przed przerwą i zwarciem na pętli (przy stosowaniu izolatorów zwarć) Możliwość diagnostyki komunikacji na pętli Centrale rodziny mają wbudowane układy zabezpieczające pętlę od strony zacisków wejściowych i wyjściowych - nie ma potrzeby stosowania izolatorów zwarć na początku i końcu pętli. Rysunek 4 : Podłączenie pętli do zacisków karty LC1502

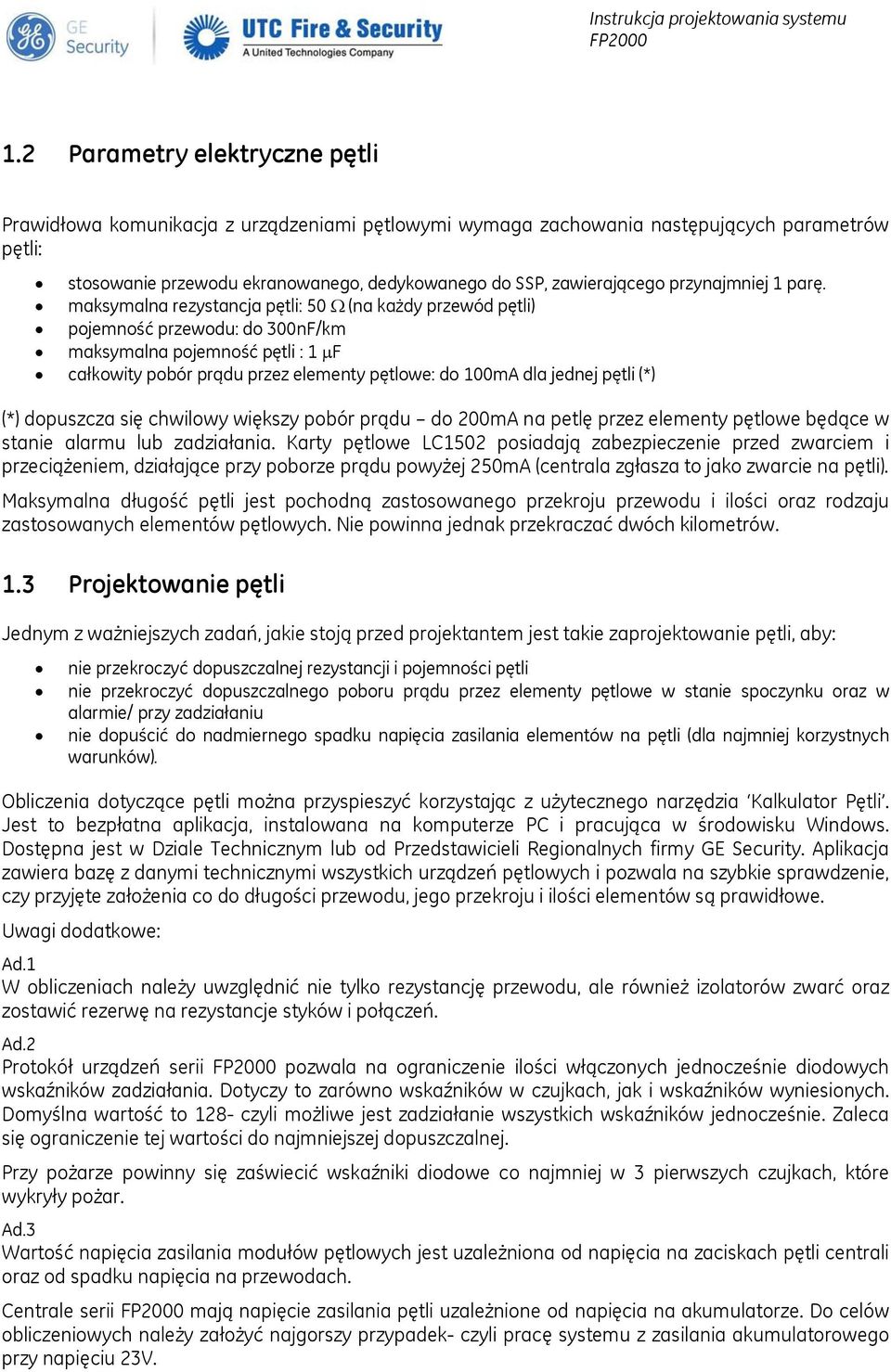

8 1.2 Parametry elektryczne pętli Prawidłowa komunikacja z urządzeniami pętlowymi wymaga zachowania następujących parametrów pętli: stosowanie przewodu ekranowanego, dedykowanego do SSP, zawierającego przynajmniej 1 parę. maksymalna rezystancja pętli: 50 Ω (na każdy przewód pętli) pojemność przewodu: do 300nF/km maksymalna pojemność pętli : 1 μf całkowity pobór prądu przez elementy pętlowe: do 100mA dla jednej pętli (*) (*) dopuszcza się chwilowy większy pobór prądu do 200mA na petlę przez elementy pętlowe będące w stanie alarmu lub zadziałania. Karty pętlowe LC1502 posiadają zabezpieczenie przed zwarciem i przeciążeniem, działające przy poborze prądu powyżej 250mA (centrala zgłasza to jako zwarcie na pętli). Maksymalna długość pętli jest pochodną zastosowanego przekroju przewodu i ilości oraz rodzaju zastosowanych elementów pętlowych. Nie powinna jednak przekraczać dwóch kilometrów. 1.3 Projektowanie pętli Jednym z ważniejszych zadań, jakie stoją przed projektantem jest takie zaprojektowanie pętli, aby: nie przekroczyć dopuszczalnej rezystancji i pojemności pętli nie przekroczyć dopuszczalnego poboru prądu przez elementy pętlowe w stanie spoczynku oraz w alarmie/ przy zadziałaniu nie dopuścić do nadmiernego spadku napięcia zasilania elementów na pętli (dla najmniej korzystnych warunków). Obliczenia dotyczące pętli można przyspieszyć korzystając z użytecznego narzędzia Kalkulator Pętli. Jest to bezpłatna aplikacja, instalowana na komputerze PC i pracująca w środowisku Windows. Dostępna jest w Dziale Technicznym lub od Przedstawicieli Regionalnych firmy GE Security. Aplikacja zawiera bazę z danymi technicznymi wszystkich urządzeń pętlowych i pozwala na szybkie sprawdzenie, czy przyjęte założenia co do długości przewodu, jego przekroju i ilości elementów są prawidłowe. Uwagi dodatkowe: Ad.1 W obliczeniach należy uwzględnić nie tylko rezystancję przewodu, ale również izolatorów zwarć oraz zostawić rezerwę na rezystancje styków i połączeń. Ad.2 Protokół urządzeń serii pozwala na ograniczenie ilości włączonych jednocześnie diodowych wskaźników zadziałania. Dotyczy to zarówno wskaźników w czujkach, jak i wskaźników wyniesionych. Domyślna wartość to 128- czyli możliwe jest zadziałanie wszystkich wskaźników jednocześnie. Zaleca się ograniczenie tej wartości do najmniejszej dopuszczalnej. Przy pożarze powinny się zaświecić wskaźniki diodowe co najmniej w 3 pierwszych czujkach, które wykryły pożar. Ad.3 Wartość napięcia zasilania modułów pętlowych jest uzależniona od napięcia na zaciskach pętli centrali oraz od spadku napięcia na przewodach. Centrale serii mają napięcie zasilania pętli uzależnione od napięcia na akumulatorze. Do celów obliczeniowych należy założyć najgorszy przypadek- czyli pracę systemu z zasilania akumulatorowego przy napięciu 23V.

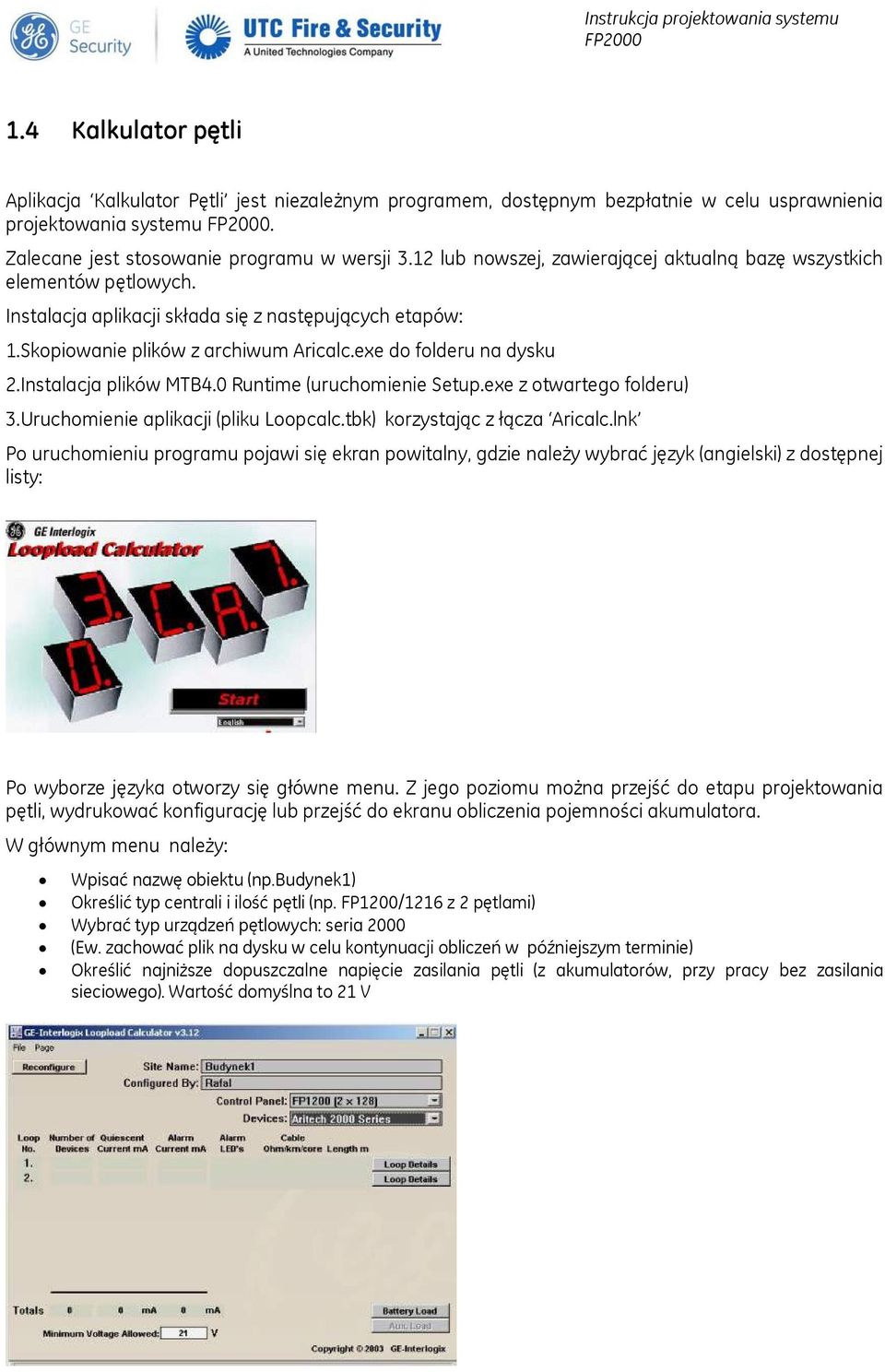

9 1.4 Kalkulator pętli Aplikacja Kalkulator Pętli jest niezależnym programem, dostępnym bezpłatnie w celu usprawnienia projektowania systemu. Zalecane jest stosowanie programu w wersji 3.12 lub nowszej, zawierającej aktualną bazę wszystkich elementów pętlowych. Instalacja aplikacji składa się z następujących etapów: 1.Skopiowanie plików z archiwum Aricalc.exe do folderu na dysku 2.Instalacja plików MTB4.0 Runtime (uruchomienie Setup.exe z otwartego folderu) 3.Uruchomienie aplikacji (pliku Loopcalc.tbk) korzystając z łącza Aricalc.lnk Po uruchomieniu programu pojawi się ekran powitalny, gdzie należy wybrać język (angielski) z dostępnej listy: Po wyborze języka otworzy się główne menu. Z jego poziomu można przejść do etapu projektowania pętli, wydrukować konfigurację lub przejść do ekranu obliczenia pojemności akumulatora. W głównym menu należy: Wpisać nazwę obiektu (np.budynek1) Określić typ centrali i ilość pętli (np. FP1200/1216 z 2 pętlami) Wybrać typ urządzeń pętlowych: seria 2000 (Ew. zachować plik na dysku w celu kontynuacji obliczeń w późniejszym terminie) Określić najniższe dopuszczalne napięcie zasilania pętli (z akumulatorów, przy pracy bez zasilania sieciowego). Wartość domyślna to 21 V

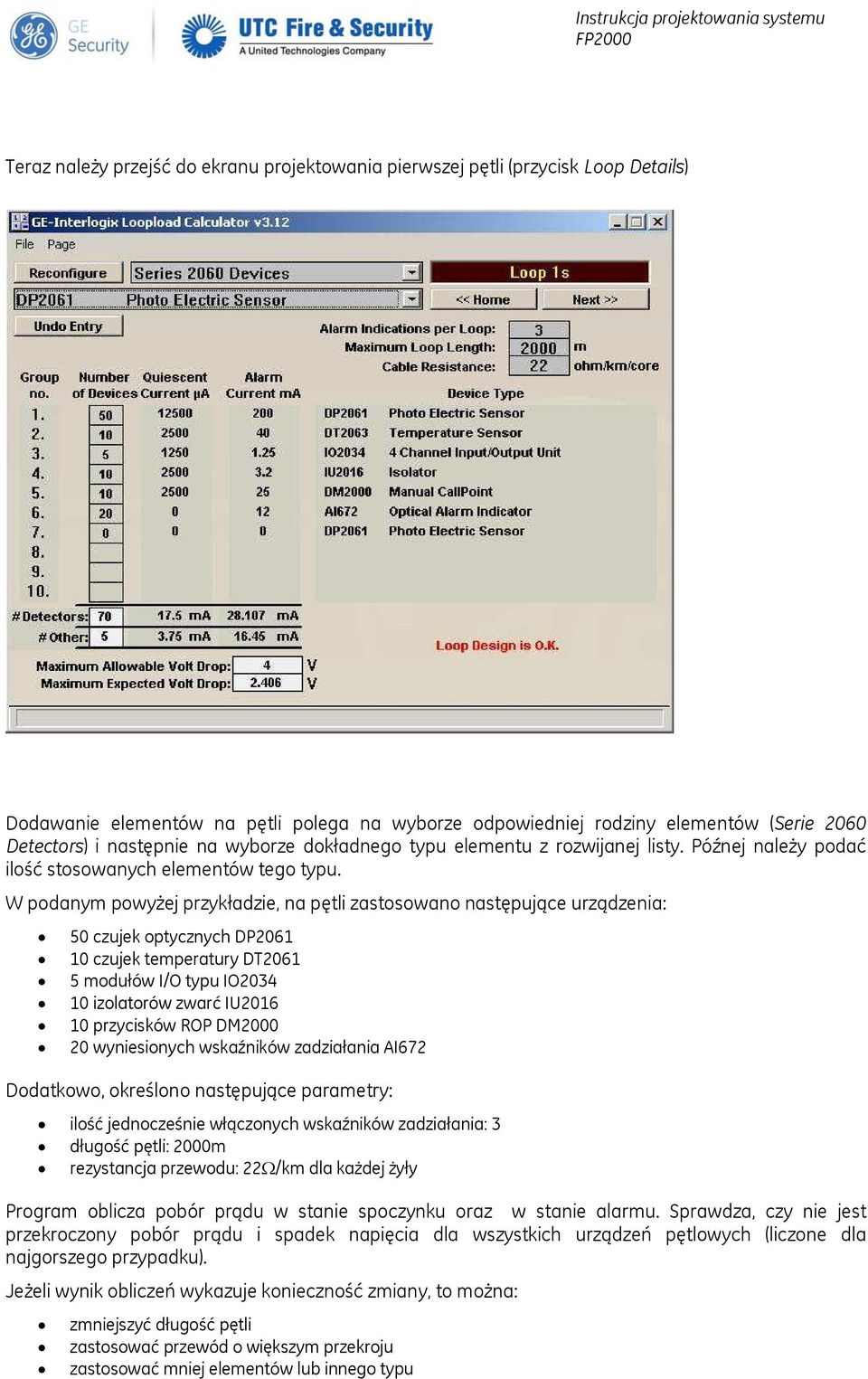

10 Teraz należy przejść do ekranu projektowania pierwszej pętli (przycisk Loop Details) Dodawanie elementów na pętli polega na wyborze odpowiedniej rodziny elementów (Serie 2060 Detectors) i następnie na wyborze dokładnego typu elementu z rozwijanej listy. Późnej należy podać ilość stosowanych elementów tego typu. W podanym powyżej przykładzie, na pętli zastosowano następujące urządzenia: 50 czujek optycznych DP czujek temperatury DT modułów I/O typu IO izolatorów zwarć IU przycisków ROP DM wyniesionych wskaźników zadziałania AI672 Dodatkowo, określono następujące parametry: ilość jednocześnie włączonych wskaźników zadziałania: 3 długość pętli: 2000m rezystancja przewodu: 22Ω/km dla każdej żyły Program oblicza pobór prądu w stanie spoczynku oraz w stanie alarmu. Sprawdza, czy nie jest przekroczony pobór prądu i spadek napięcia dla wszystkich urządzeń pętlowych (liczone dla najgorszego przypadku). Jeżeli wynik obliczeń wykazuje konieczność zmiany, to można: zmniejszyć długość pętli zastosować przewód o większym przekroju zastosować mniej elementów lub innego typu

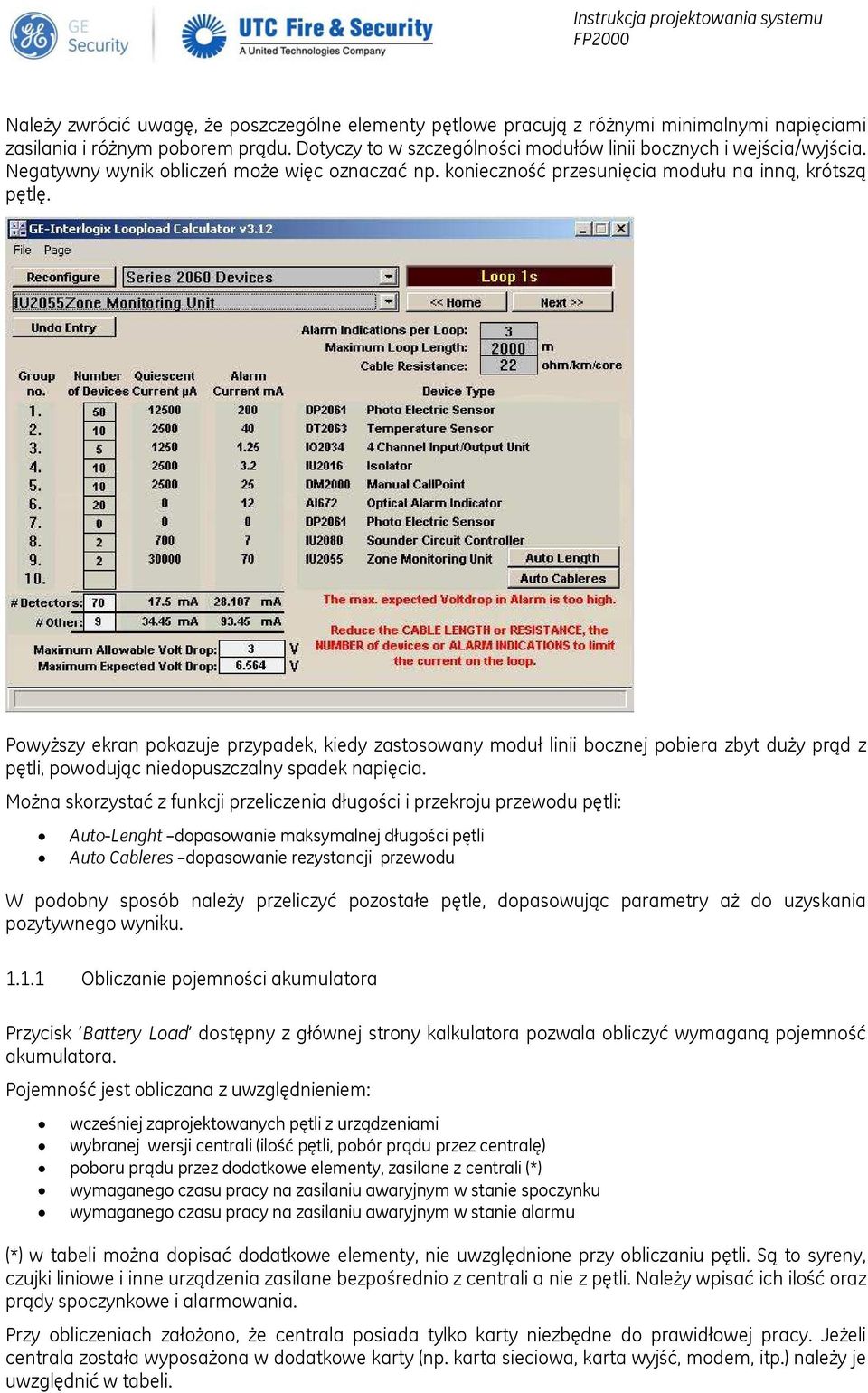

11 Należy zwrócić uwagę, że poszczególne elementy pętlowe pracują z różnymi minimalnymi napięciami zasilania i różnym poborem prądu. Dotyczy to w szczególności modułów linii bocznych i wejścia/wyjścia. Negatywny wynik obliczeń może więc oznaczać np. konieczność przesunięcia modułu na inną, krótszą pętlę. Powyższy ekran pokazuje przypadek, kiedy zastosowany moduł linii bocznej pobiera zbyt duży prąd z pętli, powodując niedopuszczalny spadek napięcia. Można skorzystać z funkcji przeliczenia długości i przekroju przewodu pętli: Auto-Lenght dopasowanie maksymalnej długości pętli Auto Cableres dopasowanie rezystancji przewodu W podobny sposób należy przeliczyć pozostałe pętle, dopasowując parametry aż do uzyskania pozytywnego wyniku Obliczanie pojemności akumulatora Przycisk Battery Load dostępny z głównej strony kalkulatora pozwala obliczyć wymaganą pojemność akumulatora. Pojemność jest obliczana z uwzględnieniem: wcześniej zaprojektowanych pętli z urządzeniami wybranej wersji centrali (ilość pętli, pobór prądu przez centralę) poboru prądu przez dodatkowe elementy, zasilane z centrali (*) wymaganego czasu pracy na zasilaniu awaryjnym w stanie spoczynku wymaganego czasu pracy na zasilaniu awaryjnym w stanie alarmu (*) w tabeli można dopisać dodatkowe elementy, nie uwzględnione przy obliczaniu pętli. Są to syreny, czujki liniowe i inne urządzenia zasilane bezpośrednio z centrali a nie z pętli. Należy wpisać ich ilość oraz prądy spoczynkowe i alarmowania. Przy obliczeniach założono, że centrala posiada tylko karty niezbędne do prawidłowej pracy. Jeżeli centrala została wyposażona w dodatkowe karty (np. karta sieciowa, karta wyjść, modem, itp.) należy je uwzględnić w tabeli.

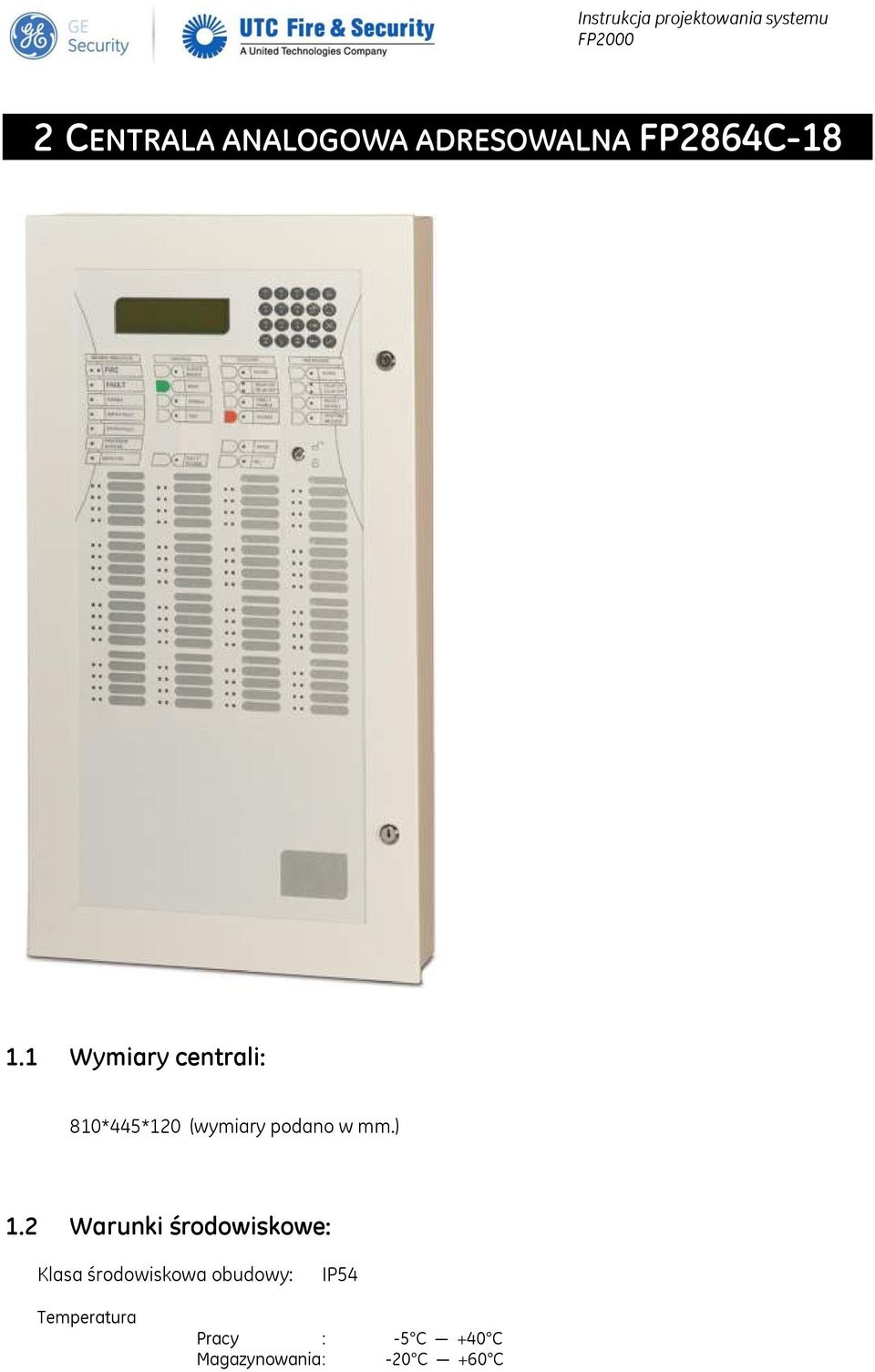

12 2 CENTRALA ANALOGOWA ADRESOWALNA FP2864C Wymiary centrali: 810*445*120 (wymiary podano w mm.) 1.2 Warunki środowiskowe: Klasa środowiskowa obudowy: IP54 Temperatura Pracy : -5 C +40 C Magazynowania : -20 C +60 C

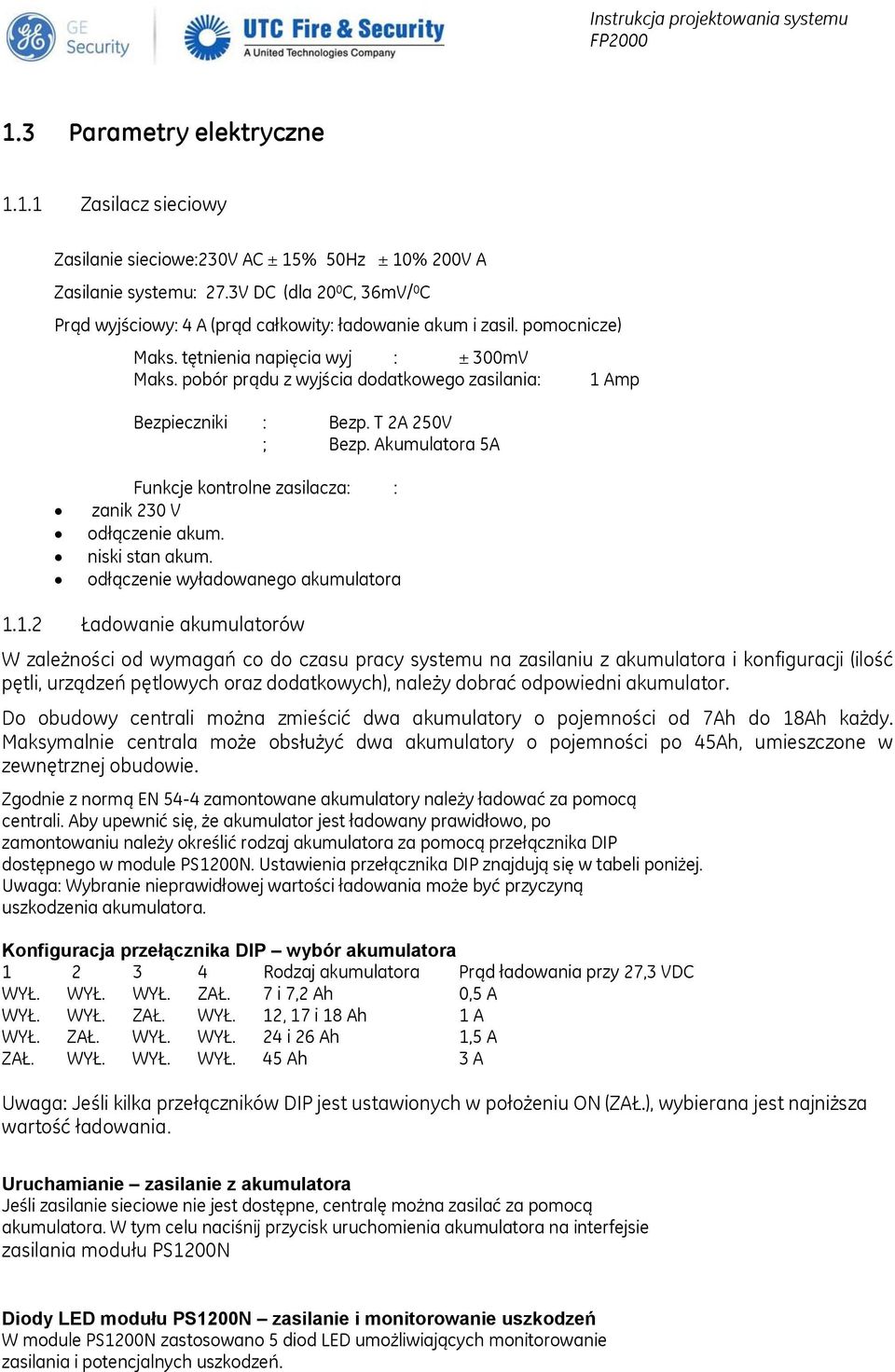

13 1.3 Parametry elektryczne Zasilacz sieciowy Zasilanie sieciowe:230v AC ± 15% 50Hz ± 10% 200V A Zasilanie systemu: 27.3V DC (dla 20 0 C, 36mV/ 0 C Prąd wyjściowy: 4 A (prąd całkowity: ładowanie akum i zasil. pomocnicze) Maks. tętnienia napięcia wyj : ± 300mV Maks. pobór prądu z wyjścia dodatkowego zasilania: 1 Amp Bezpieczniki : Bezp. T 2A 250V ; Bezp. Akumulatora 5A Funkcje kontrolne zasilacza: : zanik 230 V odłączenie akum. niski stan akum. odłączenie wyładowanego akumulatora Ładowanie akumulatorów W zależności od wymagań co do czasu pracy systemu na zasilaniu z akumulatora i konfiguracji (ilość pętli, urządzeń pętlowych oraz dodatkowych), należy dobrać odpowiedni akumulator. Do obudowy centrali można zmieścić dwa akumulatory o pojemności od 7Ah do 18Ah każdy. Maksymalnie centrala może obsłużyć dwa akumulatory o pojemności po 45Ah, umieszczone w zewnętrznej obudowie. Zgodnie z normą EN 54-4 zamontowane akumulatory należy ładować za pomocą centrali. Aby upewnić się, że akumulator jest ładowany prawidłowo, po zamontowaniu należy określić rodzaj akumulatora za pomocą przełącznika DIP dostępnego w module PS1200N. Ustawienia przełącznika DIP znajdują się w tabeli poniżej. Uwaga: Wybranie nieprawidłowej wartości ładowania może być przyczyną uszkodzenia akumulatora. Konfiguracja przełącznika DIP wybór akumulatora Rodzaj akumulatora Prąd ładowania przy 27,3 VDC WYŁ. WYŁ. WYŁ. ZAŁ. 7 i 7,2 Ah 0,5 A WYŁ. WYŁ. ZAŁ. WYŁ. 12, 17 i 18 Ah 1 A WYŁ. ZAŁ. WYŁ. WYŁ. 24 i 26 Ah 1,5 A ZAŁ. WYŁ. WYŁ. WYŁ. 45 Ah 3 A Uwaga: Jeśli kilka przełączników DIP jest ustawionych w położeniu ON (ZAŁ.), wybierana jest najniższa wartość ładowania. Uruchamianie zasilanie z akumulatora Jeśli zasilanie sieciowe nie jest dostępne, centralę można zasilać za pomocą akumulatora. W tym celu naciśnij przycisk uruchomienia akumulatora na interfejsie zasilania modułu PS1200N Diody LED modułu PS1200N zasilanie i monitorowanie uszkodzeń W module PS1200N zastosowano 5 diod LED umożliwiających monitorowanie zasilania i potencjalnych uszkodzeń.

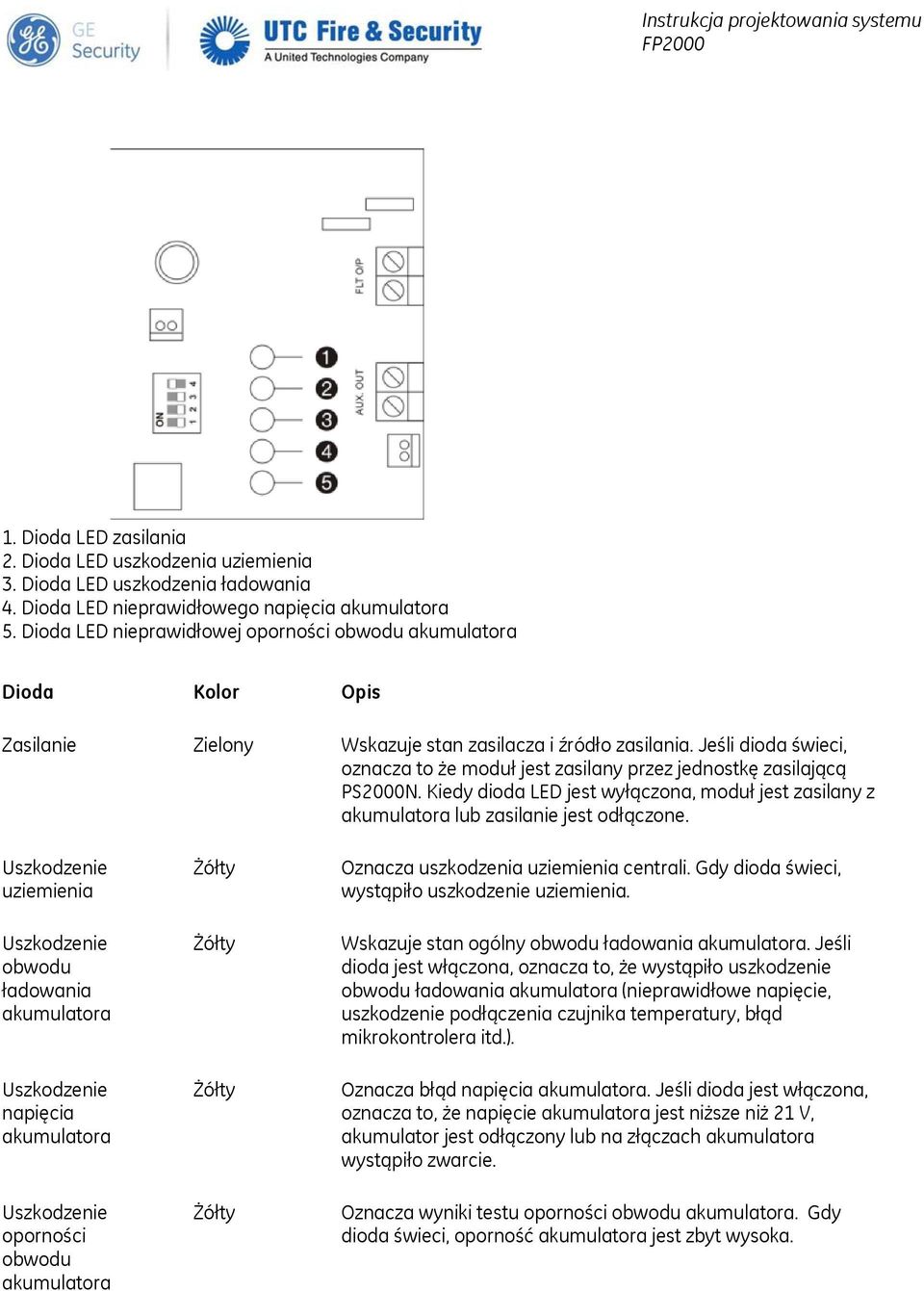

14 1. Dioda LED zasilania 2. Dioda LED uszkodzenia uziemienia 3. Dioda LED uszkodzenia ładowania 4. Dioda LED nieprawidłowego napięcia akumulatora 5. Dioda LED nieprawidłowej oporności obwodu akumulatora Dioda Kolor Opis Zasilanie Zielony Wskazuje stan zasilacza i źródło zasilania. Jeśli dioda świeci, oznacza to że moduł jest zasilany przez jednostkę zasilającą PS2000N. Kiedy dioda LED jest wyłączona, moduł jest zasilany z akumulatora lub zasilanie jest odłączone. Uszkodzenie uziemienia Uszkodzenie obwodu ładowania akumulatora Uszkodzenie napięcia akumulatora Uszkodzenie oporności obwodu akumulatora Żółty Żółty Żółty Żółty Oznacza uszkodzenia uziemienia centrali. Gdy dioda świeci, wystąpiło uszkodzenie uziemienia. Wskazuje stan ogólny obwodu ładowania akumulatora. Jeśli dioda jest włączona, oznacza to, że wystąpiło uszkodzenie obwodu ładowania akumulatora (nieprawidłowe napięcie, uszkodzenie podłączenia czujnika temperatury, błąd mikrokontrolera itd.). Oznacza błąd napięcia akumulatora. Jeśli dioda jest włączona, oznacza to, że napięcie akumulatora jest niższe niż 21 V, akumulator jest odłączony lub na złączach akumulatora wystąpiło zwarcie. Oznacza wyniki testu oporności obwodu akumulatora. Gdy dioda świeci, oporność akumulatora jest zbyt wysoka.

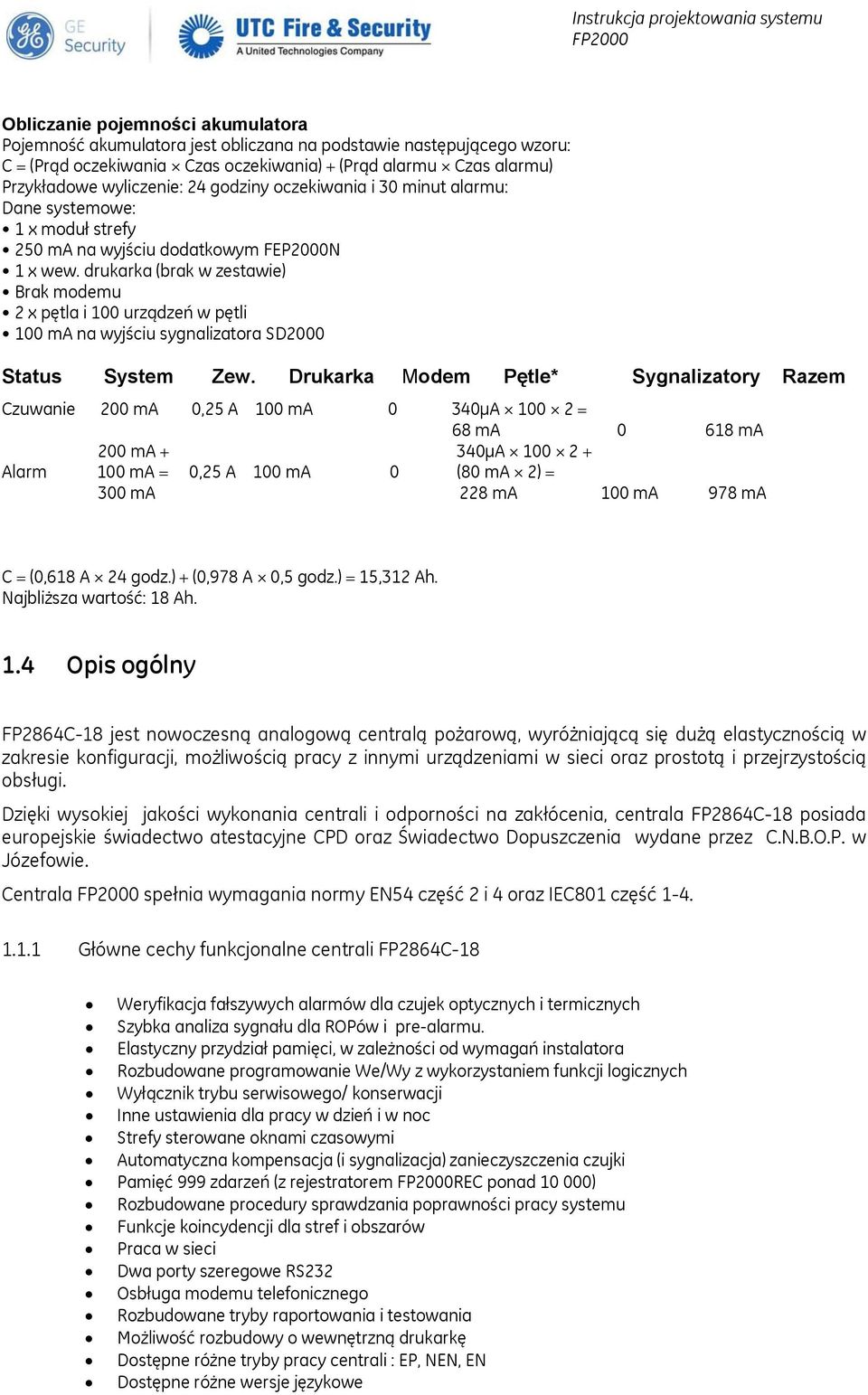

15 Obliczanie pojemności akumulatora Pojemność akumulatora jest obliczana na podstawie następującego wzoru: C = (Prąd oczekiwania Czas oczekiwania) + (Prąd alarmu Czas alarmu) Przykładowe wyliczenie: 24 godziny oczekiwania i 30 minut alarmu: Dane systemowe: 1 x moduł strefy 250 ma na wyjściu dodatkowym FEP2000N 1 x wew. drukarka (brak w zestawie) Brak modemu 2 x pętla i 100 urządzeń w pętli 100 ma na wyjściu sygnalizatora SD2000 Status System Zew. Drukarka Modem Pętle* Sygnalizatory Razem Czuwanie 200 ma 0,25 A 100 ma 0 340μA = 68 ma ma 200 ma + 340μA Alarm 100 ma = 0,25 A 100 ma 0 (80 ma 2) = 300 ma 228 ma 100 ma 978 ma C = (0,618 A 24 godz.) + (0,978 A 0,5 godz.) = 15,312 Ah. Najbliższa wartość: 18 Ah. 1.4 Opis ogólny FP2864C-18 jest nowoczesną analogową centralą pożarową, wyróżniającą się dużą elastycznością w zakresie konfiguracji, możliwością pracy z innymi urządzeniami w sieci oraz prostotą i przejrzystością obsługi. Dzięki wysokiej jakości wykonania centrali i odporności na zakłócenia, centrala FP2864C-18 posiada europejskie świadectwo atestacyjne CPD oraz Świadectwo Dopuszczenia wydane przez C.N.B.O.P. w Józefowie. Centrala spełnia wymagania normy EN54 część 2 i 4 oraz IEC801 część Główne cechy funkcjonalne centrali FP2864C-18 Weryfikacja fałszywych alarmów dla czujek optycznych i termicznych Szybka analiza sygnału dla ROPów i pre-alarmu. Elastyczny przydział pamięci, w zależności od wymagań instalatora Rozbudowane programowanie We/Wy z wykorzystaniem funkcji logicznych Wyłącznik trybu serwisowego/ konserwacji Inne ustawienia dla pracy w dzień i w noc Strefy sterowane oknami czasowymi Automatyczna kompensacja (i sygnalizacja) zanieczyszczenia czujki Pamięć 999 zdarzeń (z rejestratorem REC ponad ) Rozbudowane procedury sprawdzania poprawności pracy systemu Funkcje koincydencji dla stref i obszarów Praca w sieci Dwa porty szeregowe RS232 Osbługa modemu telefonicznego Rozbudowane tryby raportowania i testowania Możliwość rozbudowy o wewnętrzną drukarkę Dostępne różne tryby pracy centrali : EP, NEN, EN Dostępne różne wersje językowe

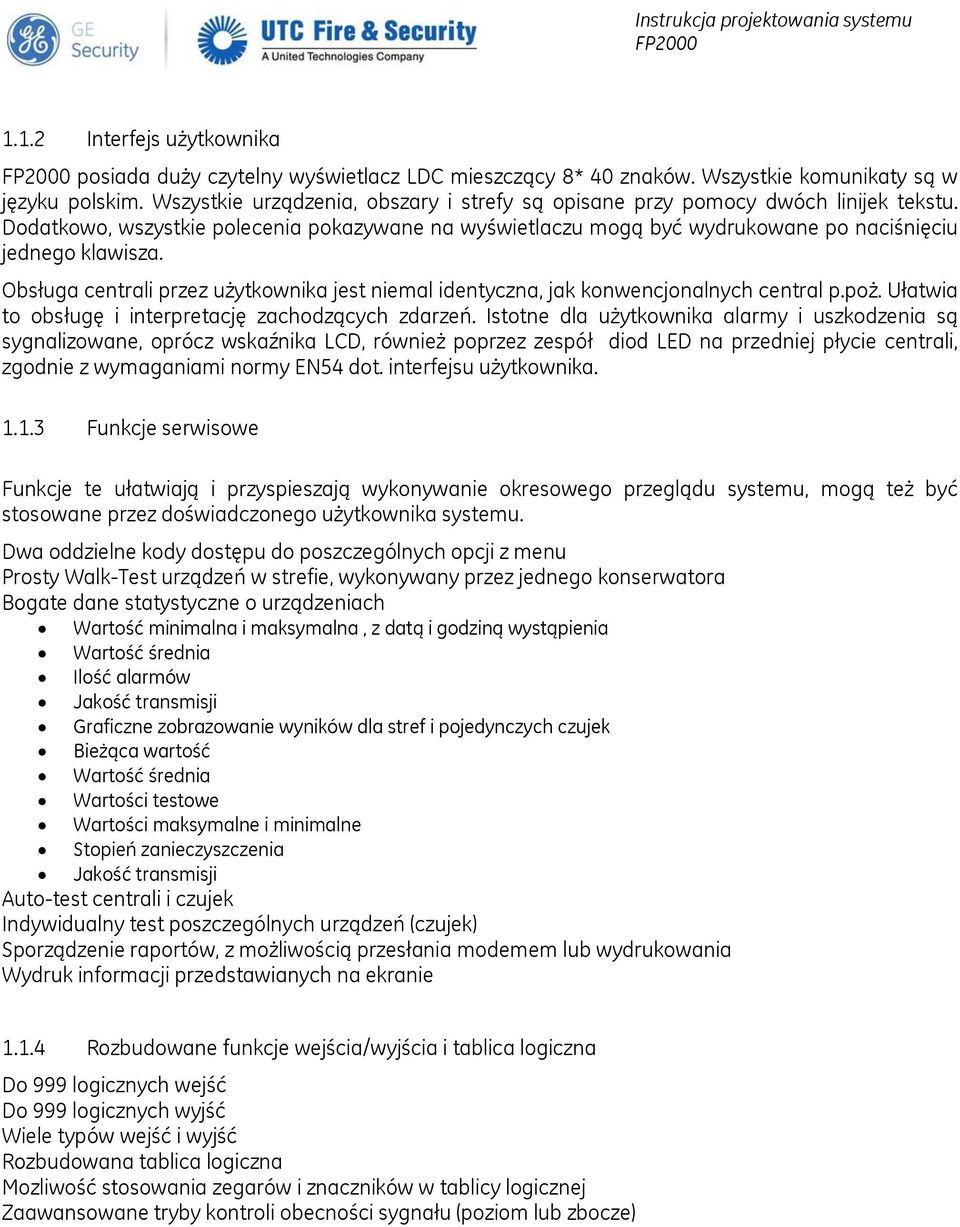

16 1.1.2 Interfejs użytkownika posiada duży czytelny wyświetlacz LDC mieszczący 8* 40 znaków. Wszystkie komunikaty są w języku polskim. Wszystkie urządzenia, obszary i strefy są opisane przy pomocy dwóch linijek tekstu. Dodatkowo, wszystkie polecenia pokazywane na wyświetlaczu mogą być wydrukowane po naciśnięciu jednego klawisza. Obsługa centrali przez użytkownika jest niemal identyczna, jak konwencjonalnych central p.poż. Ułatwia to obsługę i interpretację zachodzących zdarzeń. Istotne dla użytkownika alarmy i uszkodzenia są sygnalizowane, oprócz wskaźnika LCD, również poprzez zespół diod LED na przedniej płycie centrali, zgodnie z wymaganiami normy EN54 dot. interfejsu użytkownika Funkcje serwisowe Funkcje te ułatwiają i przyspieszają wykonywanie okresowego przeglądu systemu, mogą też być stosowane przez doświadczonego użytkownika systemu. Dwa oddzielne kody dostępu do poszczególnych opcji z menu Prosty Walk-Test urządzeń w strefie, wykonywany przez jednego konserwatora Bogate dane statystyczne o urządzeniach Wartość minimalna i maksymalna, z datą i godziną wystąpienia Wartość średnia Ilość alarmów Jakość transmisji Graficzne zobrazowanie wyników dla stref i pojedynczych czujek Bieżąca wartość Wartość średnia Wartości testowe Wartości maksymalne i minimalne Stopień zanieczyszczenia Jakość transmisji Auto-test centrali i czujek Indywidualny test poszczególnych urządzeń (czujek) Sporządzenie raportów, z możliwością przesłania modemem lub wydrukowania Wydruk informacji przedstawianych na ekranie Rozbudowane funkcje wejścia/wyjścia i tablica logiczna Do 999 logicznych wejść Do 999 logicznych wyjść Wiele typów wejść i wyjść Rozbudowana tablica logiczna Mozliwość stosowania zegarów i znaczników w tablicy logicznej Zaawansowane tryby kontroli obecności sygnału (poziom lub zbocze)

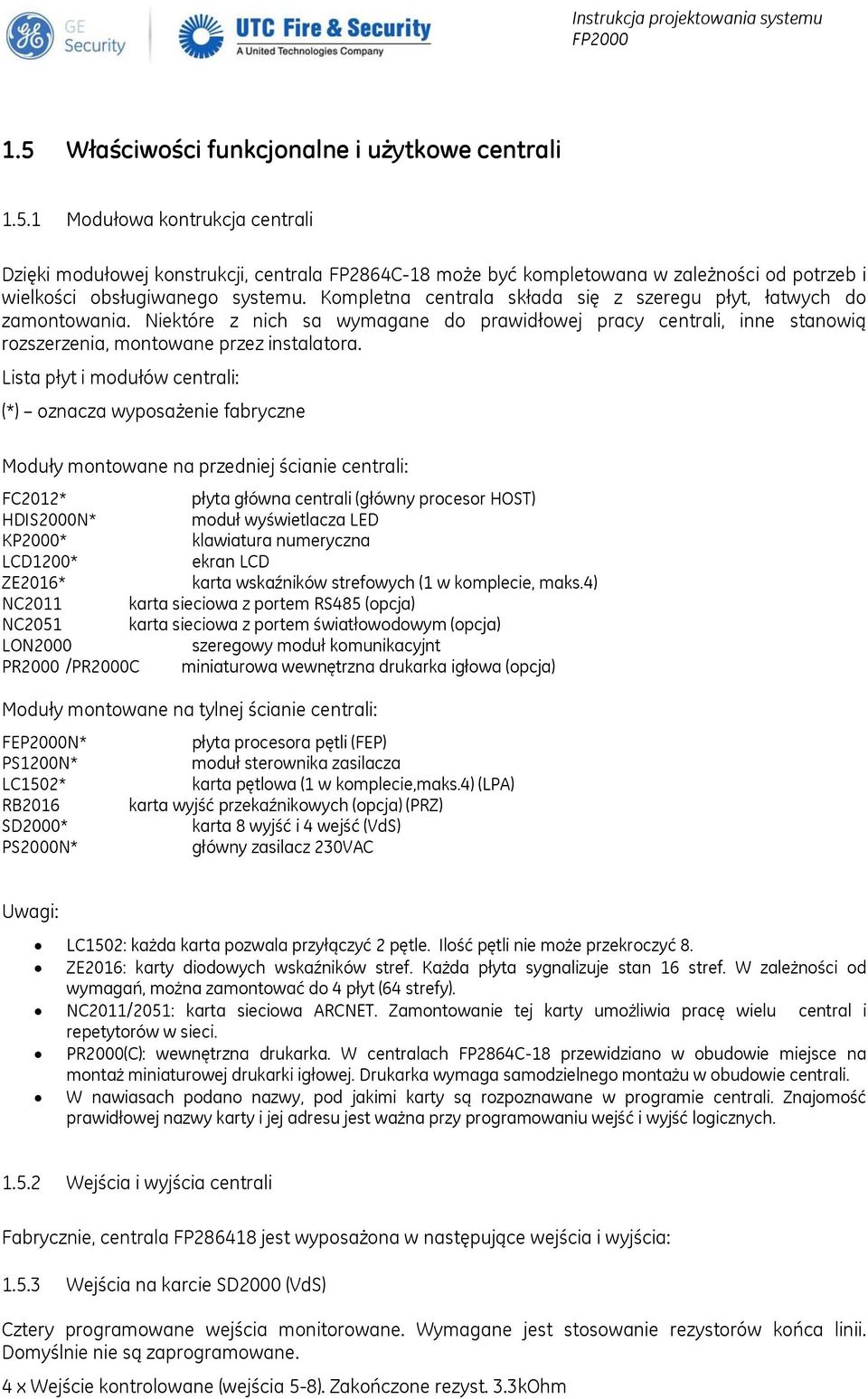

17 1.5 Właściwości funkcjonalne i użytkowe centrali Modułowa kontrukcja centrali Dzięki modułowej konstrukcji, centrala FP2864C-18 może być kompletowana w zależności od potrzeb i wielkości obsługiwanego systemu. Kompletna centrala składa się z szeregu płyt, łatwych do zamontowania. Niektóre z nich sa wymagane do prawidłowej pracy centrali, inne stanowią rozszerzenia, montowane przez instalatora. Lista płyt i modułów centrali: (*) oznacza wyposażenie fabryczne Moduły montowane na przedniej ścianie centrali: FC2012* płyta główna centrali (główny procesor HOST) HDIS2000N* moduł wyświetlacza LED KP2000* klawiatura numeryczna LCD1200* ekran LCD ZE2016* karta wskaźników strefowych (1 w komplecie, maks.4) NC2011 karta sieciowa z portem RS485 (opcja) NC2051 karta sieciowa z portem światłowodowym (opcja) LON2000 szeregowy moduł komunikacyjnt PR2000 /PR2000C miniaturowa wewnętrzna drukarka igłowa (opcja) Moduły montowane na tylnej ścianie centrali: FEP2000N* PS1200N* LC1502* RB2016 SD2000* PS2000N* płyta procesora pętli (FEP) moduł sterownika zasilacza karta pętlowa (1 w komplecie,maks.4) (LPA) karta wyjść przekaźnikowych (opcja) (PRZ) karta 8 wyjść i 4 wejść (VdS) główny zasilacz 230VAC Uwagi: LC1502: każda karta pozwala przyłączyć 2 pętle. Ilość pętli nie może przekroczyć 8. ZE2016: karty diodowych wskaźników stref. Każda płyta sygnalizuje stan 16 stref. W zależności od wymagań, można zamontować do 4 płyt (64 strefy). NC2011/2051: karta sieciowa ARCNET. Zamontowanie tej karty umożliwia pracę wielu central i repetytorów w sieci. PR2000(C): wewnętrzna drukarka. W centralach FP2864C-18 przewidziano w obudowie miejsce na montaż miniaturowej drukarki igłowej. Drukarka wymaga samodzielnego montażu w obudowie centrali. W nawiasach podano nazwy, pod jakimi karty są rozpoznawane w programie centrali. Znajomość prawidłowej nazwy karty i jej adresu jest ważna przy programowaniu wejść i wyjść logicznych Wejścia i wyjścia centrali Fabrycznie, centrala FP jest wyposażona w następujące wejścia i wyjścia: Wejścia na karcie SD2000 (VdS) Cztery programowane wejścia monitorowane. Wymagane jest stosowanie rezystorów końca linii. Domyślnie nie są zaprogramowane. 4 x Wejście kontrolowane (wejścia 5-8). Zakończone rezyst. 3.3kOhm

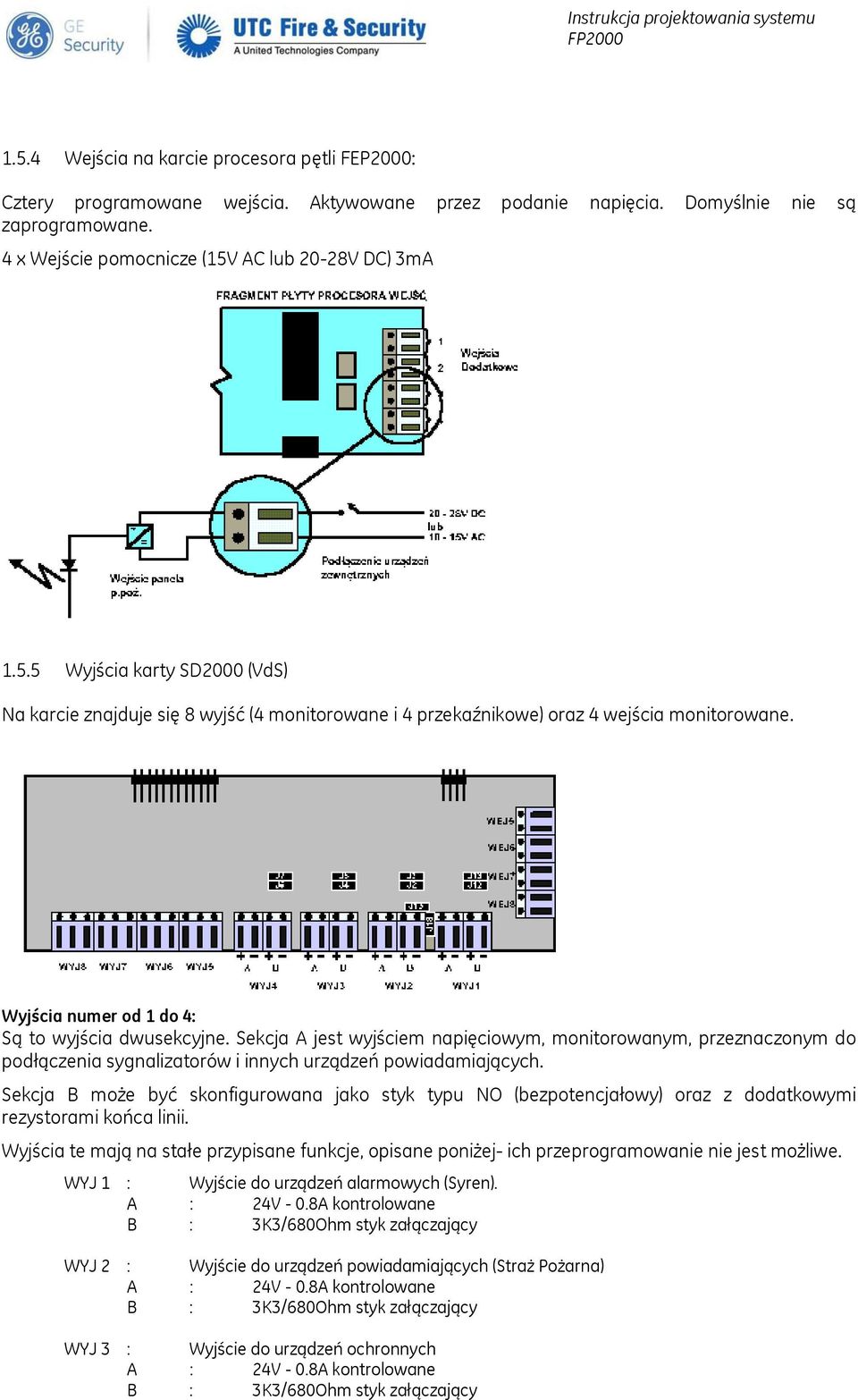

18 1.5.4 Wejścia na karcie procesora pętli FEP2000: Cztery programowane wejścia. Aktywowane przez podanie napięcia. Domyślnie nie są zaprogramowane. 4 x Wejście pomocnicze (15V AC lub 20-28V DC) 3mA Wyjścia karty SD2000 (VdS) Na karcie znajduje się 8 wyjść (4 monitorowane i 4 przekaźnikowe) oraz 4 wejścia monitorowane. Wyjścia numer od 1 do 4: Są to wyjścia dwusekcyjne. Sekcja A jest wyjściem napięciowym, monitorowanym, przeznaczonym do podłączenia sygnalizatorów i innych urządzeń powiadamiających. Sekcja B może być skonfigurowana jako styk typu NO (bezpotencjałowy) oraz z dodatkowymi rezystorami końca linii. Wyjścia te mają na stałe przypisane funkcje, opisane poniżej- ich przeprogramowanie nie jest możliwe. WYJ 1 : Wyjście do urządzeń alarmowych (Syren). A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający WYJ 2 : Wyjście do urządzeń powiadamiających (Straż Pożarna) A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający WYJ 3 : Wyjście do urządzeń ochronnych A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający

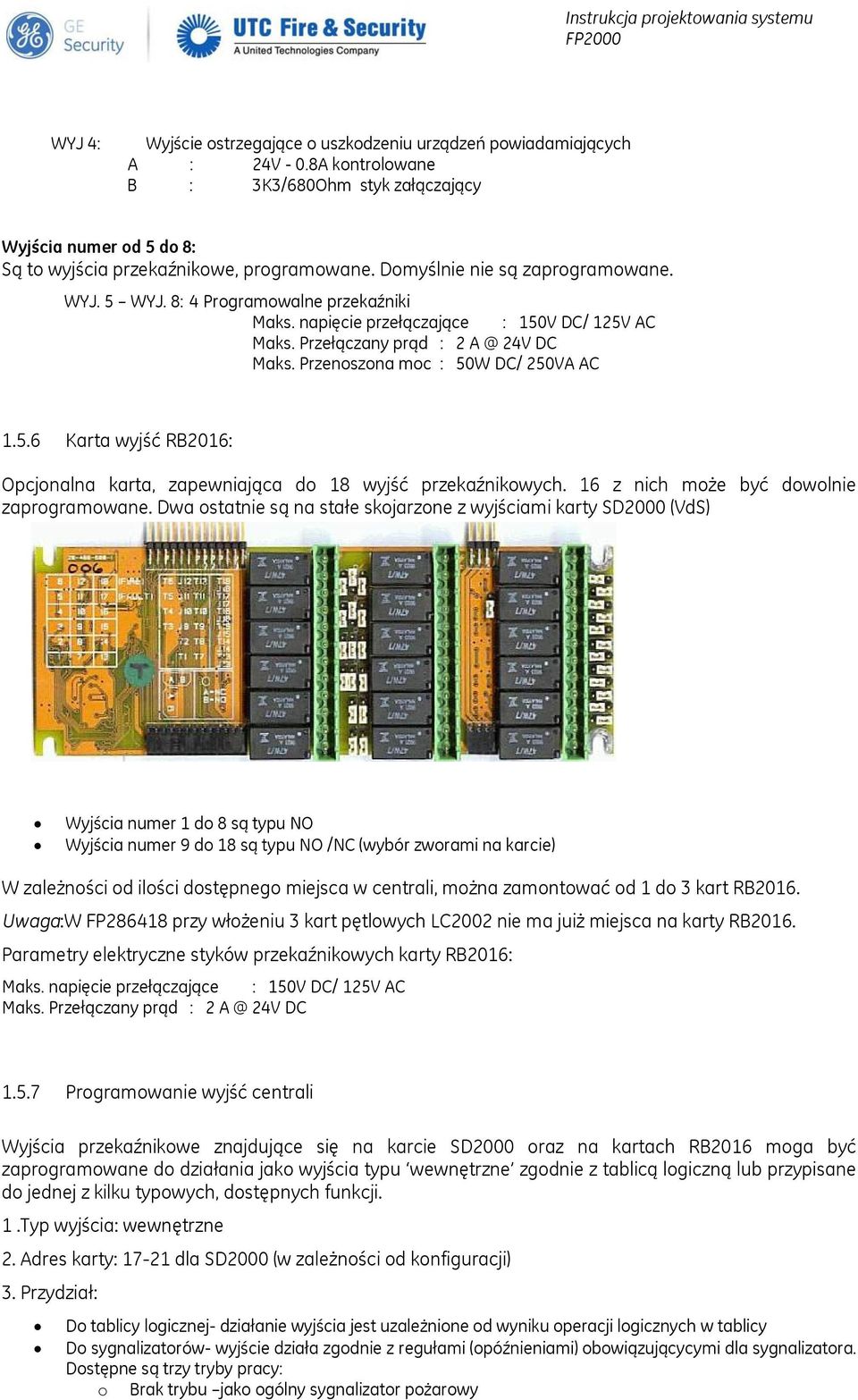

19 WYJ 4: Wyjście ostrzegające o uszkodzeniu urządzeń powiadamiających A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający Wyjścia numer od 5 do 8: Są to wyjścia przekaźnikowe, programowane. Domyślnie nie są zaprogramowane. WYJ. 5 WYJ. 8: 4 Programowalne przekaźniki Maks. napięcie przełączające : 150V DC/ 125V AC Maks. Przełączany prąd : 2 24V DC Maks. Przenoszona moc : 50W DC/ 250VA AC Karta wyjść RB2016: Opcjonalna karta, zapewniająca do 18 wyjść przekaźnikowych. 16 z nich może być dowolnie zaprogramowane. Dwa ostatnie są na stałe skojarzone z wyjściami karty SD2000 (VdS) Wyjścia numer 1 do 8 są typu NO Wyjścia numer 9 do 18 są typu NO /NC (wybór zworami na karcie) W zależności od ilości dostępnego miejsca w centrali, można zamontować od 1 do 3 kart RB2016. Uwaga:W FP przy włożeniu 3 kart pętlowych LC2002 nie ma juiż miejsca na karty RB2016. Parametry elektryczne styków przekaźnikowych karty RB2016: Maks. napięcie przełączające : 150V DC/ 125V AC Maks. Przełączany prąd : 2 24V DC Programowanie wyjść centrali Wyjścia przekaźnikowe znajdujące się na karcie SD2000 oraz na kartach RB2016 moga być zaprogramowane do działania jako wyjścia typu wewnętrzne zgodnie z tablicą logiczną lub przypisane do jednej z kilku typowych, dostępnych funkcji. 1.Typ wyjścia: wewnętrzne 2. Adres karty: dla SD2000 (w zależności od konfiguracji) 3. Przydział: Do tablicy logicznej- działanie wyjścia jest uzależnione od wyniku operacji logicznych w tablicy Do sygnalizatorów- wyjście działa zgodnie z regułami (opóźnieniami) obowiązującycymi dla sygnalizatora. Dostępne są trzy tryby pracy: o Brak trybu jako ogólny sygnalizator pożarowy

20 o Strefa wyjście działa jako sygnalizator strefowy włączane jest tylko przy pożarze z danej strefy o Obszar wyjście działa jako sygnalizator obszarowy włączane jest tylko przy pożarze z danego obszaru Do straży pożarnej- wyjście działa zgodnie z regułami (opóźnieniami) obowiązującycymi dla strazy pożarnej. Dostępne są trzy tryby pracy: o Brak trybu jako ogólne o Strefa włączane jest tylko przy pożarze z danej strefy o Obszar włączane jest tylko przy pożarze z danego obszaru Jako wyjście Ochrony- wyjście działa zgodnie z regułami obowiązującycymi dla wyjścia typu ochrona (powiadamianie). Dostępne są trzy tryby pracy: o Brak trybu jako ogólne o Strefa włączane jest tylko przy pożarze z danej strefy o Obszar włączane jest tylko przy pożarze z danego obszaru Jako wyjście Uszkodzenie stosowane są reguły dla zdarzenia typu Uszkodzenie 1.6 Praca sieciowa centrali FP2864C18 System oparty o centrale oferuje szerokie możliwości w zakresie konfigurowania i rozbudowy. Po zamontowaniu w centralach kart sieciowych standardu ARCNET możliwe jest łączenie wielu central i innych urządzeń (repetytorów) w jeden system. Połaczenie może być zrealizowane przy pomocy dowolnego medium np. światłowodu lub przewodu typu skrętka. W zależności od konfiguracji, w sieci może pracować do 255 urządzeń, (do 32 węzłów dla RS485 - centrale, repetytory lokalne i globalne). Maksymalnie w jednej sieci może być 31 central. System pozwala na łatwe dołączanie kolejnych urządzeń do istniejącej już sieci Elementy sieci W sieci występują trzy rodzaje elementów: Centrale Repetytory lokalne Repetytory globalne Dla każdego urządzenia sieciowego tworzona jest indywidualna lista adresów z jakimi ma być utrzymywana komunikacja. Dostępne są dwie niezależne segmenty sieciowe, dla każdego można określić różne adresy do komunikacji oraz czy mają być sygnalizowane błędy w połączeniach sieciowych. Każde urządzenie: FP2864C-18 lub FP1216C-18 może pracować w dowolnym z tych trzech trybów pracy. W momencie okreslenia FP2864C18 lub FP1216C-18 jako repetytor, urządzenie przestaje obsługiwać urządzenia pętlowe. Centrala w sieci posiada adres z przedziału od 1/0 do 31/0 i jest urządzeniem zbierającym informacje z pętli. Nie pozwala na sterowanie innymi centralami w sieci (w trybie emulacji). Możliwe jest natomiast przekazywanie stanów logicznych wejść i wyjść między centralami poprzez sieć. Repetytor globalny posiada adres z przedziału od 0/1 do 0/31 i jest urządzeniem zbierającym informacje z central w sieci. Spełnia kilka funkcji: Wizualizuje informacje ze wszystkich central, z jakimi się komunikuje (o pożarach, uszkodzeniach, itp.) Pozwala na włączenie trybu emulacji wskazanej centrali w sieci (tzw. wyniesiony panel obsługi centrali) Pozwala na grupowe wydawanie poleceń dla obsługiwanych central Pozwala na dołączenie do własnego portu szeregowego komputera z programem wizualizacyjnym Pozwala na dołączenie do własnego portu szeregowego drukarki, zapewniejącej wydruk informacji ze wszystkich obsługiwanych central. Przy włączonym trybie emulacji, po okresie nieaktywności repetytor globalny przechodzi ponownie do wskazywania informacji ze wszystkich urządzeń sieciowych, z którymi ma aktywną komunikację.

21 Repetytor lokalny posiada adres z przedziału od 1/1 do 31/31 i jest wyniesionym panelem obsługi, przypisanym na stałe do jednej centrali. Obsługa centrali i repetytora lokalnego jest identycznawłączony jest tryb pełnej emulacji zarówno klawiatury,jak i wyświetlacza LED oraz diodowych wskaźników stref. Do każdej centrali można przypisać od 1 do 31 repetytorów lokalnych. Rep.globalne Centrale Rep.lokalne Przykład sieci central W podanym poniżej przykładzie, zastosowano trzy centrale FP2864C-18 w celu utworzenia sieci. Dwie z nich pracują jako centrale, z dołączonymi urządzeniami pętlowymi, trzecia jako repetytor globalny. Repetytor globalny pozwala obsłużyć zarówno centralę o adresie 1/0 jak i 2/0. Centr.1/0 Centr.2/0 Rep.0/ NET1 NET1

22 1.6.3 Karty sieciowe: W zależności od wymaganego medium łączącego urządzenia, dostępne są dwie karty sieciowe: NC2011 karta z jednym portem RS485 NC2051 karta z jednym portem światłowodowym ST (światłowód wielomodowy) Karta NC2011 Karta NC Rozszerzenia kart sieciowych Każda karta sieciowa (NC2011 lub NC2051) jest fabrycznie wyposażona w jeden port RS485 lub światłowodowy. Jeżeli zastosowana topologia sieci wymaga stosowania dwóch portów ( a wymagają tego wszystkie topologie oprócz Magistrali), należy do karty zamontować dodatkowy moduł portu,odpowiednio o symbolu: NE2011 dla RS485 NE2051 dla swiatłowodu Przewód do sieci RS485 Maksymalna długość przewodu magistrali lub na odcinku węzeł-węzeł nie może przkraczać 800m. Należy stosowac przewód ekranowany typu skrętka. Zalecanym typem przewodu jest Beldin 9841 lub odpowiednik (CAT5) Zalecana specyfikacja przewodu: Pojemność międzyżyłowa: : 41.7 pf/m Pojemność między żyłą a ekranem 75 pf/m Impedenacja charakterystyczna: 120 Ohm (dopuszczalny jest również przewód o impedenacji charakterystycznej 100 Ohm)

23 Należy pamiętać o prawidłowej terminacji każdego odcinka przewodu (rezystory terminujące są na portach karty sieciowej) oraz o uziemieniu każdego ekranu tylko na jednym końcu Światłowód wielomodowy Wymagane jest stosowanie światłowodu wielomodowego ze złączami ST. Każde dwa węzły należy łączyć przy pomocy dwóch włókien. Tłumienie światłowodu między węzłami nie może być większe niż 6dB. Rodzaj transmisji: Dupleks Typ światłowodu: 50/125 lub 62.5/125 lub 100/ Dostępne topologie sieciowe: Dla interfejsu RS485 Magistrala Zalety: stanowi najtańsze i najprostsze rozwiązanie Wady: ograniczenie długości całej sieci do 800 metrów ograniczenie ilości węzłów sieci do 32 brak zapasowego kanału transmisji przy uszkodzeniu magistrali Podwójna magistrala Zalety: zapewnia zapasowy kanał trasmisyjny Wady: ograniczenie długości całej sieci do 800 metrów ograniczenie ilości węzłów sieci do 32 wymaga stosowania dwóch portów sieciowych dla każdej karty NC2011

24 Węzeł-Węzeł Zalety: pozwala na zwiększenie długości magistrali poprzez wykorzystanie właściwości wzmacniających portów sieciowych karty NC2011 stanowi najtańsze i najprostsze rozwiązanie przy dużych odległościach Wady: brak zapasowego kanału transmisji przy uszkodzeniu magistrali wymaga stosowania dwóch portów sieciowych dla każdej karty NC Pętla Najbardziej elastyczna topologia, łącząca zalety poprzednio opisywanych. Pozwala na zwiększenie ilości węzłów ponad 32, pozwala na uzyskanie łącznej długości pętli powyżej 800m i zapewnia komunikację również w przypadku uszkodzenia jednego odcinka przewodu.

25 Zalety: pozwala na zwiększenie długości magistrali poprzez wykorzystanie właściwości wzmacniających portów sieciowych karty NC2011 Wady: wymaga stosowania dwóch portów sieciowych dla każdej karty NC2011 wymaga zapewnienia połączenia urządzeń w pętlę Dla interfejsu światłodowowego Węzeł-Węzeł Zalety: stanowi najtańsze i najprostsze rozwiązanie Wady: brak zapasowego kanału transmisji przy uszkodzeniu magistrali wymaga stosowania dwóch portów sieciowych dla każdej karty NC Pętla Najbardziej elastyczna topologia. Pozwala na zwiększenie ilości węzłów ponad 32, pozwala na uzyskanie łącznej długości pętli powyżej 1700m i zapewnia komunikację również w przypadku uszkodzenia jednego odcinka. Wadą tej topologii jest konieczność zamknięcia światłowodu w pętlę.

26 1.7 Tryby pracy centrali FP2864C-18 Tryby pracy pozwalają zdefiniować, jak centrala reaguje na zdarzenia pożarowe oraz czy są dostępne opóźnienia w alarmowaniu Straży Pożarnej i dla Syren raz czy operator centrali może dowolnie sterować tymi ustawieniami. Dla pracy w Polsce przewidziane są następujące tryby pracy: Tryb EP Opóźnienie sygnału Syren: dozwolone Opóźnienie sygnału Straży: dozwolone Ręczne włączanie/wyłączanie wyjścia Syren: dozwolone Ręczne włączanie/wyłączanie wyjścia Straż: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Syren: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Straż: dozwolone Sygnalizacja pożaru z czujek (urządzeń automatycznych): zgodnie z ustawieniami opóźnień Syren i Straży Sygnalizacja pożaru z ręcznych ostrzegaczy pożarowych: natychmiastowa Tryb NEN Ten tryb charakteryzuje się dodatkową funkcjonalnością, polegającą na dodaniu dodatkowego czasu T1 wynoszącego do 180 sekund na reakcję obsługi. Po zadziałaniu czujki (urządzenia automatycznego) włączane są syreny. Obsługa ma do 180 sekund na wyłączenie syren. Jeżeli wyłączy syreny w tym czasie, kontynuowane jest odliczanie czasu opóźnienia włączenia wyjścia typu Straż Jeżeli nie wyłączy w tym czasie syren (brak obsługi) po czasie T1 włączane jest wyjście Straż Opóźnienie sygnału Syren: brak Opóźnienie sygnału Straży: dozwolone Ręczne włączanie/wyłączanie wyjścia Syren: brak Ręczne włączanie/wyłączanie wyjścia Straż: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Syren: brak Ręczne włączanie/wyłączanie opóźnienia wyjścia Straż: dozwolone

27 Sygnalizacja pożaru z czujek (urządzeń automatycznych): zgodnie z ustawieniami opóźnień wyjścia Straż Sygnalizacja pożaru z ręcznych ostrzegaczy pożarowych: natychmiastowa 1.8 Funkcje wejścia/ wyjścia centrali FP2864C-18 Centrala pożarowa FP2864C-18 charakteryzuje się rozbudowanymi funkcjami logicznymi. Pozwalają na określenie własnych powiązań między pracą wejść i wyjść dowolnego rodzaju. Jako wejścia i wyjścia mogą być stosowane nie tylko sygnały elektryczne, ale również stany centrali i urządzeń, zdarzenia czasowe, sieciowe i inne. Prawidłowe wykorzystanie funkcji logicznych wymaga zdefiniowania wejść, wyjść i napisania tablicy logcznej, określającej zależności pomiędzy nimi Wejścia logiczne Typy wejść Wejścia logiczne mają numery od 1 do 999 i mogą być jednego z następujących typów: OGÓLNE Aktywne, przy ogólnym zdarzeniu w centrali np. pożar STREFA Aktywne, przy zdarzeniu w strefie np. pożar OBSZAR Aktywne, przy zdarzeniu w obszarze np. pożar OBSZAR SĄSIAD. Aktywne, przy zdarzeniu w obszarze sąsiadującym np. pożar WEWNĘTRZNE Fizyczne wejście na jednej z płyt centrali (SD2000 lub FEP2000) WEJŚCIE URZADZ. Fizyczne wejście modułu pętlowego IO2034 URZĄDZENIE Aktywne przy zdziałaniu wskazanej czujki lub ROPa AKCJA Aktywne przy akcji operatora np.naciśnięcie przycisku Wycisz Buczek DATA Aktywne o określonym dniu CZAS Aktywne o określonej godzinie SIEĆ Aktywne przy otrzymaniu informacji z wyjścia sieciowego innej centr Funkcje wejść W zależności od wybranego typu wejścia, może realizować różne funkcje tzn. być włączane przy różnych typach zdarzeń. Poniżej podano kilka przykładów. Dla wejścia typu Ogólne Pożar Uszkodzenie Uszkodzeniezasilania Stan Blokada Test Koincydencja Pamięć odblokowana Sabotaz centrali Wyłącznik serwisowy załączony Błąd dostepu Drukarka odłączona Odłączenie zasilania sieciowego Odłączenie akumulatrów Uszkodzenie uziemienia Błąd lokalnego repetytora

28 Błąd modemu SoakTest Dla wejścia typu Strefa Pożar Uszkodzenie Stan Blokada Koincydencja Prealarm Dla wejścia typu Akcja Tryb dzienny Włączenie stref Wyciszenie buczka Otwarcie kluczyka Restart Reset Dostęp prawidłowy Przypomnienie o konserwacji Zapełnienie rejestru zdarzeń Skasowanie rejestru zdarzeń Pow. straży zał., wył., opóźn. zał. Sygnalizator zał., wył., opóźn. zał. Sygnał uszkodz. zał., opóźn. zał. Sygnał ochrona zał., opóźn. zał Dodatkowe artybuty wejść Rodzaj wyzwalania: bistabilne / monostabilne Decyduje o tym, czy stan wejścia będzie bieżąco monitorowany, czy też zapamiętany aż do skasowania przyciskiem Reset Kształt: ciągłe / impuls Określenie kształtu sygnału ustawiającego wejście. Zdarzenie: Zapis / Jako pożar / Jako uszk. / Jako stan / Bez zapisu Decyduje o tym, czy zadziałanie wejścia ma tylko być zapisane do tablicy logicznej, czy również ma pojawić się jako ogólny pożar/uszkodzenie/stan lub wpis do rejestru zdarzeń Tekst: <tekst do 40 znakóws> Każde wejście może mieć swój opis.

29 1.8.2 Wyjścia logiczne Typy wyjść Wejścia logiczne mają numery od 1 do 999 i mogą być jednego z następujących typów: OGÓLNE Gdy aktywne-wystąpi zdarzenie zgodne z funkcją wyjścia STREFA Gdy aktywne-wystąpi zdarzenie zgodne z funkcją wyjścia OBSZAR Gdy aktywne-wystąpi zdarzenie zgodne z funkcją wyjścia WEWNĘTRZNE Fizyczne wyjścia przekaźnikowe na płytach SD2000 i RB2016 KONTROL. WEWN. Monitorowane wyjścia na płycie SD2000 (nie używane) WYJ. URZĄDZ. Fizyczne wyjścia przekaźnikowe w module IO203x KONTR. WYJ. URZADZ. Wyjścia monitorowane syren pętlowych i IO2080 AKCJA Gdy aktywne-wystąpi zdarzenie zgodne z funkcją wyjścia ZDARZENIE Gdy aktywne-wystąpi zdarzenie zgodne z funkcją wyjścia SIEĆ Do przekaznia informacji do wejścia sieciowego Funkcje wyjść W zależności od wybranego typu wyjścia, może realizować różne funkcje. Poniżej podano kilka przykładów. Dla wyjścia typu Ogólne Pożar Uszkodzenie Stan Pozar zewnetrzny Uszkodzenie zewnętrzne Uszkodzenie zewn. zasilania SYGN. zablokowany OCHRONA zablokowana Test OCHRONY Tryb serwisu załączony Blokada STRAŻY Test SYGNALIZACJI Test STRAŻY Sabotaż centrali USZK. zablokowane Test USZKODZENIE Dla wyjścia typu Strefa Pożar - ROP Pożar - czujka Uszkodzeniet Stan Blokada Koincydencja

30 Dla wyjścia typu Akcja Tryb dzienny Strefy zał Sygn. modulowany zał. Wycisz buczek Klucz otwarty SYGN. zał., wył., zał. opóźnienie STRAŻ wezw., wstrzym, zał. opóźn. USZK. zał., wył., zał. opóźnienie OCHRONA zał., wył, zał. opóźn. Restart Kasowanie Synchronizacja czasu Telefon na numer 1,2,3, Dodatkowe artybuty wyjść Rodzaj wyzwalania: bistabilne / monostabilne Decyduje o tym, czy aktywny stan wyjścia będzie podtrzymany aż do skasowania przyciskiem Reset Kształt: Ciągłe / Impuls / Impulsowe * * Określenie sposobu aktywności wyjścia: ciągła, chwilowa lub przerywana Stan: Normalne / Odwrócone Czy sygnał ma byc zanegowany Zdarzenie: Zapis / Jako pożar / Jako uszk. / Jako stan / Bez zapisu Decyduje o tym, czy zadziałanie wyjścia ma również pojawić się jako ogólny pożar/uszkodzenie/stan lub wpis do rejestru zdarzeń Tekst: <Tekst do 40 znaków> Każde wejście może mieć swój opis Tablica logiczna Ogólna struktura tablicy logicznej Tablica logiczna jest tablicą zawierającą od 1 do 999 linii. Musi być zakończona słowem END. linia operator wyrażenie numer parameter ( wej ) = wyj ( znacznik I wej )= zegar

31 Budowa tablicy logicznej Tablica logiczna składa się z elementów źródłowych, docelowych oraz operatorów logicznych Elementy źródłowe Wejście, Znacznik, Zegar, nie Wejście, nie Znacznik, nie Zegar Mogą być używane wielokrotnie: Wej1 = Wyj1 Wej1 = Wyj Elementy docelowe Wyjście, Znacznik, Zegar, nie Wyjście, nie Znacznik, nie Zegar Nie może byż używane dwa razy w jednym wyrażeniu: Wej1 = Wyj1 i Wyj Operatory Standardowe: ) = ( NIE ( <pusty> I I ( I NIE I NIE ( LUB LUB ( LUB NIE LUB NIE ( Dodatkowe: ) USTAW-P ) KASUJ-P ) USTAW-Z ) KASUJ-S Pseudooperatory: WSTAW KASUJ KONIEC Zegary Zegary służą do wprowadzenia opóźnienia czasowego. Stosowane łącznie z wejściami- do włączania zegara oraz z wyjściami- do aktywacji wyjścia po zadanym czasie. Inicjowanie: (Wej1) = ZEGAR1 120 Wej1 aktywne włącza zegar numer 1 na 120 sekund Czas możemy ustawiać w zakresie od 0 do sek. (ZEGAR1) = Wyj1 Wyjście 1 włączy się, gdy zegar osiągnie wartość 0 (odliczając w dół od 120 sekund)

32 Znaczniki Znacznik jest komórką pamięci, przechowującą stan logiczny. Stosowanie znaczników upraszcza wyrażenia logiczne: Na przykład wyrażenie: (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) = Wyj25 (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) UST-P Wyj215 (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) UST-Z Wyj255 jest równoważne wyrażeniu : (( Wej1 LUB Wej22 LUB Wej115) I Wyj60)) = ZNACZNIK1 (ZNACZNIK1) = Wyj25 (ZNACZNIK1) UST-P Wyj215 (ZNACZNIK1) UST-Z Wyj Operatory specjalne jak ) USTAW-P ) KASUJ-P ) USTAW-Z ) KASUJ-S pozwalają na precyzyjne sterowanie procesami w tablicy logicznej w zależności od rodzaju sygnału sterującego. I tak dla przykładu: (Wej1) = ZEGAR1 120 włącza odliczanie zegara na 120 sekund. Odliczanie zatrzyma się, gdy wejście znowu będzie nieaktywne (Wej1) =USTAW Z ZEGAR1 120 włącza odliczanie zegara na 120 sekund. Odliczanie zakończy się po 120 sekundach, niezależne od stanu wejścia w czasie odliczania czasu.

33 1.9 Programowanie centrali FP2864C-18 Programowanie centrali może byc w opraciu o klawiaturę i wyświetlacz LCD. Zalecaną jednak metodą jest skorzystanie z bezpłatnej aplikacji PCC2000, pracującej pod systemem operacyjnym Windows. Warto wiedzieć, że dostępne są następujące programy: PCC2000 Pakiet konfiguracyjny PCM2000 Program zarządzający Opis protokołu transmisji szeregowej 0 (*) (*) dokument dostępny dla programistów i integratorów. Pozwala na napisanie procedur komunikacyjnych dla systemu FP1216C-18/2864C-18 w programach wizualizacyjnych i dla rozwiązań typu BMS Dołączenie komputera do centrali FP1216C-18/2864C-18 Dla jednej centrali: Podłączenie do portu szeregowego (SER1 lub SER2) centrali. Wymagane ustawienia portu to KONF lub NET1/2. Programy zarządzające i wizualizacyjne pracują w trybie sieciowym, jako globalne repetytory. Wymagane jest ustawienie komunikacji z tymi repetytorami po sieci NET1 lub NET2 w zależności od konfiguracji sieci. Dla sieci central: Komputer może być podłączony na dwa sposoby: 1.Do portu szeregowego repetytora globalnego Warunkiem odbioru informacji ze wszystkich elementów sieciowych jest włączenie komunikacji między tym repetytorem a wszystkimi innymi urządzeniami w sieci. 2.Do węzła sieciowego UN2011 UN2011 jest dodatkowym urządzeniem sieciowym, pracującym jako globalny repetytor. Jest wyposażone w kartę sieciową NC2011 oraz dwa porty szeregowe. Nie posiada żadnych elementów dostępnych dla użytkownika (np.klawiatury, wyświetlacza LCD, itp). Jedynym jego zadaniem jest umożliwienie dołączenia komputera do sieci w dowolnym, dogodnym dla instalatora punkcie. Przy konfiguracji UN2011 obowiązują te same reguły, co dla innych urządzeń sieci.

34 1.9.2 PCC2000 Program pozwala na prostą, częściową lub pełną edycję konfiguracji, downloading/uploading ustawień centrali, poprzez modem lub bezpośrednio przez port szeregowy. Program pozwala obsłużyć wiele systemów, każdy zawierający jedną centralę lub system siecowy. Dane z konfiguracją poszczególnych systemów są przechowywane w oddzielnych katalogach PCM2000 Program pozwala stosować komputer PC jako stację monitorowania. Centrale po wyposażeniu w modem telefoniczny mogą dzwonić pod jeden z wpisanych numerów telefonów i przekazywać informacje o pożarach, uszkodzeniach i stanach. Dodatkowo, po połączeniu z centralą program PCM może pracować jako globalny repetytor, pozwalając na emulację ekranu LCD, wskaźników diodowych oraz przycisków- możliwa jest zdalna obsługa centrali. PCM2000 posiada następujące funkcje zarządzające: Tryb emulacji wizualizacja kompletnego panelu sterowniczego centrali, wraz z ekranem LCD oraz wskaźnikami LED. Tryb wyszukiwania danych możliwość ściągnięcia wszystkich dostępnych informacji z centrali w celu oceny, wytypowania czujek do serwisowania, archiwizowania lub tworzenia raportów. Tryb Stacji głównej w przypadku alarmu, uszkodzenia lub zmiany stanu, centrala (centrale) mogą łączyć się z PC, który będzie odbierał informacje, wyświetlał je na ekranie i przechowywał na dysku. Może się to odbywać z lub bez potwierdzenia. Tryb rejestru historii zdarzeń narzędzie do analizy zdarzeń zapisanych wcześniej na dysku PC, pracującego w trybie Stacji głównej.

35

36 2 CENTRALA ANALOGOWA ADRESOWALNA FP1216C Różnice między FP1216C-18 a FP2864C-18 Centrala FP1216N jest analogową, adresowalną centralą przeznaczoną do współpracy z czujkami i osprzętem analogowym, adresowalnym rodziny Centrala jest adresowana do mniejszych instalacji, gdzie wymagana jest mniejsza ilość pętli (maks.4) niż dla centrali FP2864C-18. FP1216C-18 posiada wszystkie funkcje centrali FP2864C-18. Oparta jest o to samo oprogramowanie, posiada identyczne menu oraz identyczny sposób obsługi przez użytkownika. W tym rozdziale zostaną omówione cechy różniące centralę FP1216C-18 od FP2864C-18. Wszystkie pozostałe informacje zawarte w tej Instrukcji dotyczące centrali FP2864C-18 odnoszą się również do centrali FP1216C Ogólne informacje Inna konstrukcja mechaniczna Możliwość rozbudowy maks. do 4 pętli Właściwości mechaniczne Centrala FP1216C-18 cechuje się mniejszą obudową, o wymiarach podanych w p.iii.2. Do obudowy można włożyć dwa akumulatory o maksymalnej pojemności 18Ah (większe należy montować w zewnętrznej obudowie). Obudowa centrali FP1216C-18 pozwala zamontować jedną kartę na tylnej ścianie (przy procesorze pętli): może to być druga karta pętlowa (LC1502) lub karta wyjść przekaźnikowych RB2016. Brak możliwości zamontowania dodatkowych kart wskaźników stefowych lub wewnętrznej drukarki (należy stosować zewnętrzną drukarkę) Konstrukcja obudowy pozwala na montaż natynkowy lub wpuszczany Konstrukcja centrali Zastosowanie identycznej karta procesora pętli FEP2000N pozwala na wykorzystaie 4 wejść napięciowych na karcie do własnego oprogramowania. Zastosowanie nowej karty pętlowej LC1502 zamiast karty pętlowej LC2002. Nowy moduł zasilacza sieciowego 230V: PS2000N o mniejszych wymiarach oraz nowy modułinterfejsu zasilacza PS1200N Praca w sieci Centrala FP1216C-18 posiada wszystkie funkcje sieciowe. Centrala FP1216C-18 wyposażona w kartę sieciową NC2011 lub NC2051 może pracowac jako : centrala, repetytor lolakny lub repetytor globalny w sieci z innymi centralami FP1216C-18 lub FP2864C-18.

37 2.1.5 Różnice w programie centrali Centrala FP1216C-18 posiada identyczne oprogramowania jak centrala FP2864C Nowe pozycje menu - identyczne dla central FP1216C-18 oraz FP2864C-18 Wybór języka, trybu pracy oraz protokołu czujek W centrali FP1216C-18 oraz FP2864C-18 jest to dokonywane programowo, przez wybór w menu centrali. Akumulator włączony / wyłaczony Możliwość wyboru trybu pracy bez akumulatora Maskowanie uszkodzeń: akumulatora oraz błędu doziemienia Mozliwość maskowania usterek braku akumulatora oraz błędu uziemienia (np. przewodów pętli). Usterki te nie są wtedy sygnalizowane (nie jest to zalecane)

38 2.2 Wymiary centrali Wymiary centrali: 445 x 445 x 120 mm. 2.3 Warunki środowiskowe: Klasa środowiskowa obudowy: IP54 Temperatura Pracy : -5 C +40 C Magazynowania : -20 C +60 C 2.4 Parametry elektryczne Zasilacz sieciowy Zasilanie sieciowe:230v AC ± 15% 50Hz ± 10% 200V A Zasilanie systemu: 27.6V DC Prąd wyjściowy: 4 A (prąd całkowity) Prąd ładowania akumulatora: 0,5-3 A Maks. pobór prądu z wyjścia dodatkowego zasilania: 1 Amp
