1 FP2864C-18 / FP1216C-18 Analogowe, adresowalne systemy sygnalizacji pożaru Instrukcja Projektowania V3.0

2 Spis treści: 1 Rodzina urządzeń Systemu Sygnalizacji Pożaru FP1200C/2000C Adresowalne, analogowe centrale sygnalizacji pożaru System adresowalny, analogowy Sposób komunikacji z elementami na pętli Sposoby dołączania adresowalnych urządzeń rodziny Parametry elektryczne pętli Projektowanie pętli Kalkulator pętli Obliczanie pojemności akumulatora Centrala analogowa adresowalna FP2864C Wymiary centrali: Warunki środowiskowe: Parametry elektryczne Zasilacz sieciowy Ładowanie akumulatorów Opis ogólny Główne cechy funkcjonalne centrali FP2864C Interfejs użytkownika Funkcje serwisowe Rozbudowane funkcje wejścia/wyjścia i tablica logiczna Właściwości funkcjonalne i użytkowe centrali Modułowa konstrukcja centrali Wejścia i wyjścia centrali Wejścia na karcie SD2000 (VdS) Karta wyjść RB2016: Programowanie wyjść centrali Praca sieciowa centrali FP2864C Elementy sieci Przykład sieci central Karty sieciowe: Rozszerzenia kart sieciowych Przewód do sieci RS Światłowód wielomodowy Dostępne topologie sieciowe: Tryby pracy centrali FP2864C Tryb EP Tryb NEN Funkcje wejścia/ wyjścia centrali FP2864C Wejścia logiczne Typy wejść Funkcje wejść Dodatkowe atrybuty wejść Wyjścia logiczne Typy wyjść Funkcje wyjść Dodatkowe atrybuty wyjść Tablica logiczna Programowanie centrali FP2864C Dołączenie komputera do centrali FP1216C-18/2864C PCC PCM Centrala analogowa adresowalna FP1216C Różnice między FP1216C-18 a FP2864C Ogólne informacje Właściwości mechaniczne Konstrukcja centrali Praca w sieci Różnice w programie centrali Nowe pozycje menu - identyczne dla central FP1216C-18 oraz FP2864C

3 3.2 Wymiary centrali Warunki środowiskowe: Parametry elektryczne Zasilacz sieciowy Przegląd urządzeń pętlowych Czujka optyczna DP2061N Opis produktu Główne cechy produktu Dane techniczne Programowanie ustawień czujki DP2061N: Czujka termiczna DT2063N Opis produktu: Główne cechy produktu: Dane techniczne: Programowanie ustawień czujki DT2063N: Czujka dualna DP2061T Opis produktu: Główne cechy produktu: Dane techniczne: Programowanie ustawień czujki DP2061T: Gniazdo z izolatorem zwarć DB Dane techniczne: Ręczny ostrzegacz pożarowy DM Dane techniczne: Ręczny ostrzegacz pożarowy DM2010E Dane techniczne: Programowanie ostrzegacza DM2010 / DM2010E: Moduł wejścia / wyjścia IO2014C, IO2031C, IO2032C, IO2034C Przykłady zastosowań wejść: Przykłady zastosowań wyjść: Dane techniczne: Terminacja wejść modułu IO2034C Monitorowanie styków Przykłady dołączania urządzeń współpracujących z modułem IO2034C Przykłady programowania wejść logicznych modułu IO2034C Czujka liniowa Fireray50/100R Monitorowanie styków drzwi pożarowych Przykłady programowania wyjść logicznych modułu IO2034C Moduł linii bocznej IU2055C Opis produktu Główne cechy produktu Dane techniczne Podłączenie czujek konwencjonalnych do modułu Programowanie modułu linii bocznej Pętlowy sterownik syren IU2080C Dane techniczne modułu Programowanie pętlowego sterownika syren Sygnalizatory adresowalne Sygnalizatory akustyczne AS2363, AS Dane techniczne sygnalizatorów akustycznych Sygnalizatory optyczno-akustyczne ASC2366, ASC2367, ASW2366, ASW Dane techniczne sygnalizatorów optyczno-akustycznych Programowanie sygnalizatorów adresowalnych Analogowe, adresowalne czujki liniowe FD2705R i FD2710R Dane techniczne czujki liniowej FD2705R i FD2710R Programowanie czujki liniowej Literatura... 56

4 1 RODZINA URZĄDZEŃ SYSTEMU SYGNALIZACJI POŻARU FP1200C/2000C 1.1 Adresowalne, analogowe centrale sygnalizacji pożaru Centrala sygnalizacji pożarowej jest sercem całego systemu. Rodzina FP1200C/2000C obejmuje obecnie dwa typy central pożarowych (FP2864C-18 i FP1216C-18), różniące się konstrukcją obudowy i możliwością rozbudowy, ale przeznaczone do współpracy z tymi samymi czujkami pożarowymi oraz innymi urządzeniami pętlowymi. Zarówno czujki jak i inne urządzenia pętlowe są takie same dla centrali FP1216C-18 oraz dla FP2864C-18. Z uwagi na znaczne podobieństwo, stosowane w tej Instrukcji terminy FP2000 oraz Urządzenia rodziny 2000 odnoszą się zarówno do centrali FP2864C-18 jak i do FP1216C System adresowalny, analogowy Pojęcie systemu adresowalnego dotyczy sposobu komunikacji centrali z czujkami i innymi elementami pętlowymi. Każdy element pętlowy (za wyjątkiem izolatorów zwarć) posiada swój unikalny adres, dzięki czemu może być jednoznacznie rozpoznany. Centrala cyklicznie odpytuje urządzenia pętlowe, sprawdzając ich stan i bieżące wartości. FP2864C-18 posiada jeszcze jedną cechę: jest systemem analogowym. Oznacza to, że każda czujka i moduł przekazują do centrali informację o swoim stanie i bieżącej wartości. Na podstawie tych danych centrala podejmuje decyzję o zadziałaniu. Pozwala to na znaczne poszerzenie funkcjonalności systemu m.in.: informowanie o alarmie wstępnym, możliwości indywidualnego ustalania czułości elementów, możliwości kompensacji zanieczyszczeń czujek optycznych lub zmiany czułości systemu w zależności od pory dnia. Jest to zasadnicza różnica w stosunku do systemów konwencjonalnych lub adresowalnych z czujkami dwustanowymi, gdzie próg zadziałania jest na stałe ustawiony w czujce i to ona podejmuje decyzję o alarmowaniu Sposób komunikacji z elementami na pętli Komunikacja z elementami na pętli jest uzyskiwana przez procedurę odpytywania, zwaną protokołem komunikacyjnym. Aby uzyskać wysoką odporność na zakłócenia zastosowano 4-bitową sumę kontrolną. Zapytanie jest wysyłane w postaci impulsów napięciowych o amplitudzie około 9V, nałożonych na napięcie zasilania elementów na pętli (około 24 Vdc). Każdy odpytany element odpowiada serią impulsów prądowych o wartości 20mA. Zapytanie wysłane z centrali zawiera następujące elementy: Adres urządzenia na pętli Typ elementu (tzw. kod OEM) Sumę kontrolną Odpowiedź otrzymana z elementu pętlowego zawiera następujące elementy: Wartość analogową (odczyt z czujki lub stan wejścia) Typ elementu (tzw. kod OEM) Powtórzony adres elementu Stan elementu (status) Sumę kontrolną

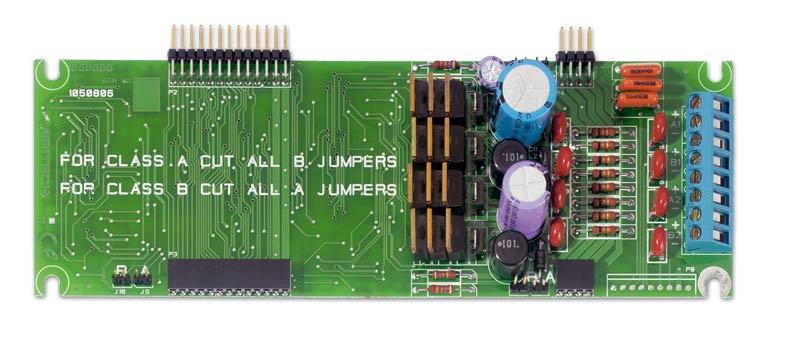

5 Odpytanie wszystkich 128 elementów na pętli trwa około 15 sekund. Dla przycisków ROP i innych urządzeń wymagających szybkiej odpowiedzi przewidziany jest specjalny tryb pracy, zapewniający szybką reakcję centrali (w czasie 1 sekundy) - procedurę przerwania odpytywania innych elementów po zgłoszeniu pożaru z przycisku ROP i natychmiastowego odczytania jego stanu. Rysunek 1: protokół komunikacyjny systemu FP2000.

6 1.1.3 Sposoby dołączania adresowalnych urządzeń rodziny 2000 Wszystkie urządzenia adresowalne mogą być podłączone do centrali na dwa sposoby: Z wykorzystaniem linii otwartych Z wykorzystaniem pętli Pierwszy sposób stosowany jest rzadko, z uwagi na ograniczoną ilość elementów, jakie można podłączyć na każdej linii. Nie jest zalecany gdyż niweluje wszystkie zalety systemu pętlowego. Ograniczenia wynikają z obowiązujących przepisów: liczba elementów na jednej linii nie może przekroczyć 32. Dodatkowo, wszystkie elementy z linii powinny należeć do jednej strefy. Topologia linii otwartych jest stosowana tylko w przypadkach małych instalacji, tam, gdzie trzeba wykorzystać istniejące już okablowanie w strukturze gwiazdy. Przy stosowaniu linii otwartych, należy zmienić pozycję zwór na kartach pętlowych (w LC1502 centrali na B. Każda karta może wtedy obsłużyć 4 linie otwarte. Maksymalna ilość linii nie może jednak przekroczyć 8 dla centrali FP2864C-18 czyli stosowane są wtedy dwie karty LC2002. Ustawienie to jest globalne tzn. nie można mieszać linii otwartych i pętli w tej samej centrali Rysunek 2: Podłączenie czujek na liniach otwartych centrali rodziny FP2000.

7 Stosowanie pętli: Jest to domyślna metoda, stosowana powszechnie w centralach rodziny FP2000. W zależności od modelu centrali i konfiguracji, dostępne są 2, 4, 6 lub 8 pętle. Centralę typu FP1216C-18, fabrycznie z jedną z kartą LC1502 można rozbudować jeszcze o jedną kartę pętlową. Centralę FP2864C-18 fabrycznie z jedną kartą LC1502 można rozbudować jeszcze o trzy karty pętlowe. Rysunek 3: Podłączenie czujek na pętli centrali rodziny FP2000 Dzięki stosowaniu pętli, osiągalne są nowe właściwości, niedostępne dla konfiguracji linii otwartych: Do 128 elementów adresowalnych na każdej pętli Zabezpieczenie przed przerwą i zwarciem na pętli (przy stosowaniu izolatorów zwarć) Możliwość diagnostyki komunikacji na pętli Centrale rodziny FP2000 mają wbudowane układy zabezpieczające pętlę od strony zacisków wejściowych i wyjściowych - nie ma potrzeby stosowania izolatorów zwarć na początku i końcu pętli. Zwory dla pętli klasy A i linii klasy B 1) 2 pętle klasy A: A1 - wej. pętli 1 B1 - wyj. pętli 1 A2 - wej. pętli 2 B2 - wyj. pętli 2 2) 4 linie klasy B: A1 - linia 1 B1 - linia 2 A2 - linia 3 B2 - linia 4 Rysunek 4 : Podłączenie pętli do zacisków karty LC1502

8 1.2 Parametry elektryczne pętli Prawidłowa komunikacja z urządzeniami pętlowymi wymaga zachowania następujących parametrów pętli: stosowanie przewodu ekranowanego, dedykowanego do SSP, zawierającego przynajmniej 1 parę. maksymalna rezystancja pętli: 50 (na każdy przewód pętli) pojemność przewodu: do 300nF/km maksymalna pojemność pętli: 1 F całkowity pobór prądu przez elementy pętlowe: do 100mA dla jednej pętli (*) (*) dopuszcza się chwilowy większy pobór prądu do 200mA na pętlę przez elementy pętlowe będące w stanie alarmu lub zadziałania. Karty pętlowe LC1502 posiadają zabezpieczenie przed zwarciem i przeciążeniem, działające przy poborze prądu powyżej 250mA (centrala zgłasza to jako zwarcie na pętli). Maksymalna długość pętli jest pochodną zastosowanego przekroju przewodu i ilości oraz rodzaju zastosowanych elementów pętlowych. Nie powinna jednak przekraczać dwóch kilometrów. 1.3 Projektowanie pętli Jednym z ważniejszych zadań, jakie stoją przed projektantem jest takie zaprojektowanie pętli, aby: nie przekroczyć dopuszczalnej rezystancji i pojemności pętli nie przekroczyć dopuszczalnego poboru prądu przez elementy pętlowe w stanie spoczynku oraz w alarmie/ przy zadziałaniu nie dopuścić do nadmiernego spadku napięcia zasilania elementów na pętli (dla najmniej korzystnych warunków). Obliczenia dotyczące pętli można przyspieszyć korzystając z użytecznego narzędzia Kalkulator Pętli. Jest to bezpłatna aplikacja, instalowana na komputerze PC i pracująca w środowisku Windows. Dostępna jest w Dziale Technicznym lub od Przedstawicieli Regionalnych firmy GE Security. Aplikacja zawiera bazę z danymi technicznymi wszystkich urządzeń pętlowych i pozwala na szybkie sprawdzenie, czy przyjęte założenia co do długości przewodu, jego przekroju i ilości elementów są prawidłowe. Uwagi dodatkowe: Ad.1 W obliczeniach należy uwzględnić nie tylko rezystancję przewodu, ale również izolatorów zwarć oraz zostawić rezerwę na rezystancje styków i połączeń. Ad.2 Protokół urządzeń serii FP2000 pozwala na ograniczenie ilości włączonych jednocześnie diodowych wskaźników zadziałania. Dotyczy to zarówno wskaźników w czujkach, jak i wskaźników wyniesionych. Domyślna wartość to 128- czyli możliwe jest zadziałanie wszystkich wskaźników jednocześnie. Zaleca się ograniczenie tej wartości do najmniejszej dopuszczalnej. Przy pożarze powinny się zaświecić wskaźniki diodowe co najmniej w 3 pierwszych czujkach, które wykryły pożar. Ad.3 Wartość napięcia zasilania modułów pętlowych jest uzależniona od napięcia na zaciskach pętli centrali oraz od spadku napięcia na przewodach. Centrale serii FP2000 mają napięcie zasilania pętli uzależnione od napięcia na akumulatorze. Do celów obliczeniowych należy założyć najgorszy przypadek - czyli pracę systemu z zasilania akumulatorowego przy napięciu 23V.

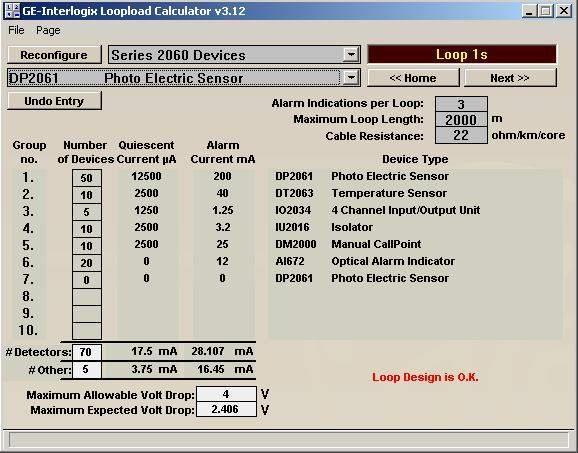

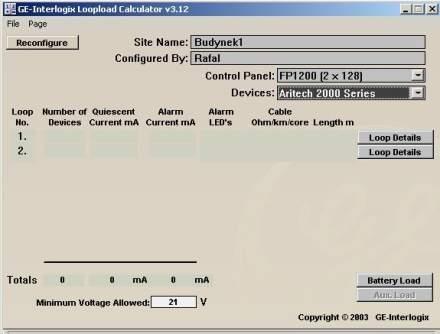

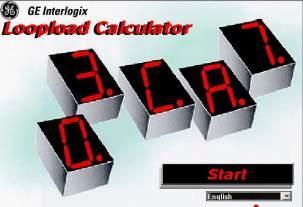

9 1.4 Kalkulator pętli Aplikacja Kalkulator Pętli jest niezależnym programem, dostępnym bezpłatnie w celu usprawnienia projektowania systemu FP2000. Zalecane jest stosowanie programu w wersji 3.12 lub nowszej, zawierającej aktualną bazę wszystkich elementów pętlowych. Instalacja aplikacji składa się z następujących etapów: 1.Skopiowanie plików z archiwum Aricalc.exe do folderu na dysku 2.Instalacja plików MTB4.0 Runtime (uruchomienie Setup.exe z otwartego folderu) 3.Uruchomienie aplikacji (pliku Loopcalc.tbk), korzystając z łącza Aricalc.lnk Po uruchomieniu programu pojawi się ekran powitalny, gdzie należy wybrać język (angielski) z dostępnej listy: Po wyborze języka otworzy się główne menu. Z jego poziomu można przejść do etapu projektowania pętli, wydrukować konfigurację lub przejść do ekranu obliczenia pojemności akumulatora. W głównym menu należy: Wpisać nazwę obiektu (np.budynek1) Określić typ centrali i ilość pętli (np. FP1200/1216 z 2 pętlami) Wybrać typ urządzeń pętlowych: seria 2000 (Ew. zachować plik na dysku w celu kontynuacji obliczeń w późniejszym terminie) Określić najniższe dopuszczalne napięcie zasilania pętli (z akumulatorów, przy pracy bez zasilania sieciowego). Wartość domyślna to 21 V

10 Teraz należy przejść do ekranu projektowania pierwszej pętli (przycisk Loop Details) Dodawanie elementów na pętli polega na wyborze odpowiedniej rodziny elementów (Serie 2060 Detectors) i następnie na wyborze dokładnego typu elementu z rozwijanej listy. Późnej należy podać ilość stosowanych elementów tego typu. W podanym powyżej przykładzie, na pętli zastosowano następujące urządzenia: 50 czujek optycznych DP czujek temperatury DT modułów I/O typu IO izolatorów zwarć IU przycisków ROP DM wyniesionych wskaźników zadziałania AI672 Dodatkowo, określono następujące parametry: ilość jednocześnie włączonych wskaźników zadziałania: 3 długość pętli: 2000m rezystancja przewodu: 22/km dla każdej żyły Program oblicza pobór prądu w stanie spoczynku oraz w stanie alarmu. Sprawdza, czy nie jest przekroczony pobór prądu i spadek napięcia dla wszystkich urządzeń pętlowych (liczone dla najgorszego przypadku). Jeżeli wynik obliczeń wykazuje konieczność zmiany, to można: zmniejszyć długość pętli zastosować przewód o większym przekroju zastosować mniej elementów lub innego typu

11 Należy zwrócić uwagę, że poszczególne elementy pętlowe pracują z różnymi minimalnymi napięciami zasilania i różnym poborem prądu. Dotyczy to w szczególności modułów linii bocznych i wejścia/wyjścia. Negatywny wynik obliczeń może oznaczać np. konieczność przesunięcia modułu na inną, krótszą pętlę. Powyższy ekran pokazuje przypadek, kiedy zastosowany moduł linii bocznej pobiera zbyt duży prąd z pętli, powodując niedopuszczalny spadek napięcia. Można skorzystać z funkcji przeliczenia długości i przekroju przewodu pętli: Auto-Lenght dopasowanie maksymalnej długości pętli Auto Cableres dopasowanie rezystancji przewodu W podobny sposób należy przeliczyć pozostałe pętle, dopasowując parametry aż do uzyskania pozytywnego wyniku Obliczanie pojemności akumulatora Przycisk Battery Load dostępny z głównej strony kalkulatora pozwala obliczyć wymaganą pojemność akumulatora. Pojemność jest obliczana z uwzględnieniem: wcześniej zaprojektowanych pętli z urządzeniami wybranej wersji centrali (ilość pętli, pobór prądu przez centralę) poboru prądu przez dodatkowe elementy, zasilane z centrali (*) wymaganego czasu pracy na zasilaniu awaryjnym w stanie spoczynku wymaganego czasu pracy na zasilaniu awaryjnym w stanie alarmu (*) w tabeli można dopisać dodatkowe elementy, nieuwzględnione przy obliczaniu pętli. Są to syreny, czujki liniowe i inne urządzenia zasilane bezpośrednio z centrali a nie z pętli. Należy wpisać ich ilość oraz prądy spoczynkowe i alarmowania. Przy obliczeniach założono, że centrala posiada tylko karty niezbędne do prawidłowej pracy. Jeżeli centrala została wyposażona w dodatkowe karty (np. karta sieciowa, karta wyjść, modem, itp.) należy je uwzględnić w tabeli.

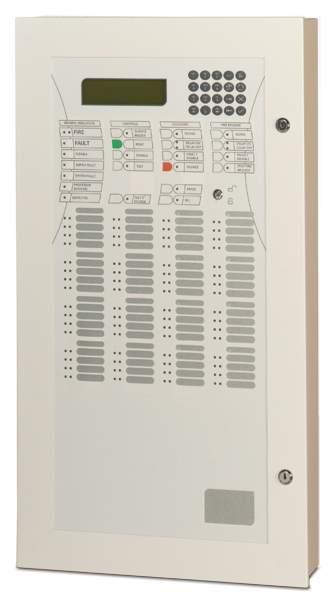

12 2 CENTRALA ANALOGOWA ADRESOWALNA FP2864C Wymiary centrali: 810*445*120 (wymiary podano w mm.) 2.2 Warunki środowiskowe: Klasa środowiskowa obudowy: IP54 Temperatura

13 Pracy : -5 C +40 C Magazynowania : -20 C +60 C 2.3 Parametry elektryczne Zasilacz sieciowy Zasilanie sieciowe:230v AC ± 15% 50Hz ± 10% 200V A Zasilanie systemu: 27.3V DC (dla 20 0 C, 36mV/ 0 C Prąd wyjściowy: 4 A (prąd całkowity: ładowanie akum. i zasil. pomocnicze) Maks. tętnienia napięcia wyj : ± 300mV Maks. pobór prądu z wyjścia dodatkowego zasilania: Bezpieczniki : Bezp. T 2A 250V ; Bezp. Akumulatora 5A 1 Amp Funkcje kontrolne zasilacza: : zanik 230 V odłączenie akum. niski stan akum. odłączenie wyładowanego akumulatora Ładowanie akumulatorów W zależności od wymagań, co do czasu pracy systemu na zasilaniu z akumulatora i konfiguracji (ilość pętli, urządzeń pętlowych oraz dodatkowych), należy dobrać odpowiedni akumulator. Do obudowy centrali można zmieścić dwa akumulatory o pojemności od 7Ah do 18Ah każdy. Maksymalnie centrala może obsłużyć dwa akumulatory o pojemności po 45Ah, umieszczone w zewnętrznej obudowie. Zgodnie z normą EN 54-4 zamontowane akumulatory należy ładować za pomocą centrali. Aby upewnić się, że akumulator jest ładowany prawidłowo, po zamontowaniu należy określić rodzaj akumulatora za pomocą przełącznika DIP, dostępnego w module PS1200N. Ustawienia przełącznika DIP znajdują się w tabeli poniżej. Uwaga: Wybranie nieprawidłowej wartości ładowania może być przyczyną uszkodzenia akumulatora. Konfiguracja przełącznika DIP wybór akumulatora Rodzaj akumulatora Prąd ładowania przy 27,3 VDC WYŁ. WYŁ. WYŁ. ZAŁ. 7 i 7,2 Ah 0,5 A WYŁ. WYŁ. ZAŁ. WYŁ. 12, 17 i 18 Ah 1 A WYŁ. ZAŁ. WYŁ. WYŁ. 24 i 26 Ah 1,5 A ZAŁ. WYŁ. WYŁ. WYŁ. 45 Ah 3 A Uwaga: Jeśli kilka przełączników DIP jest ustawionych w położeniu ON (ZAŁ.), wybierana jest najniższa wartość ładowania. Uruchamianie zasilanie z akumulatora Jeśli zasilanie sieciowe nie jest dostępne, centralę można zasilać za pomocą akumulatora. W tym celu naciśnij przycisk uruchomienia akumulatora na interfejsie zasilania modułu PS1200N Diody LED modułu PS1200N zasilanie i monitorowanie uszkodzeń W module PS1200N zastosowano 5 diod LED umożliwiających monitorowanie zasilania i potencjalnych uszkodzeń.

14 1. Dioda LED zasilania 2. Dioda LED uszkodzenia uziemienia 3. Dioda LED uszkodzenia ładowania 4. Dioda LED nieprawidłowego napięcia akumulatora 5. Dioda LED nieprawidłowej oporności obwodu akumulatora Dioda Kolor Opis Zasilanie Zielony Wskazuje stan zasilacza i źródło zasilania. Jeśli dioda świeci, oznacza to, że moduł jest zasilany przez jednostkę zasilającą PS2000N. Kiedy dioda LED jest wyłączona, moduł jest zasilany z akumulatora lub zasilanie jest odłączone. Uszkodzenie uziemienia Uszkodzenie obwodu ładowania akumulatora Uszkodzenie napięcia akumulatora Uszkodzenie oporności obwodu akumulatora Żółty Żółty Żółty Żółty Oznacza uszkodzenia uziemienia centrali. Gdy dioda świeci, wystąpiło uszkodzenie uziemienia. Wskazuje stan ogólny obwodu ładowania akumulatora. Jeśli dioda jest włączona, oznacza to, że wystąpiło uszkodzenie obwodu ładowania akumulatora (nieprawidłowe napięcie, uszkodzenie podłączenia czujnika temperatury, błąd mikrokontrolera itd.). Oznacza błąd napięcia akumulatora. Jeśli dioda jest włączona, oznacza to, że napięcie akumulatora jest niższe niż 21 V, akumulator jest odłączony lub na złączach akumulatora wystąpiło zwarcie. Oznacza wyniki testu oporności obwodu akumulatora. Gdy dioda świeci, oporność akumulatora jest zbyt wysoka.

15 Obliczanie pojemności akumulatora Pojemność akumulatora jest obliczana na podstawie następującego wzoru: C = (Prąd oczekiwania Czas oczekiwania) + (Prąd alarmu Czas alarmu) Przykładowe wyliczenie: 24 godziny oczekiwania i 30 minut alarmu: Dane systemowe: 1 x moduł strefy 250 ma na wyjściu dodatkowym FEP2000N 1 x wew. drukarka (brak w zestawie) Brak modemu 2 x pętla i 100 urządzeń w pętli 100 ma na wyjściu sygnalizatora SD2000 Status System Zew. Drukarka Modem Pętle* Sygnalizatory Razem Czuwanie 200 ma 0,25 A 100 ma 0 340μA = 68 ma ma 200 ma + 340μA Alarm 100 ma = 0,25 A 100 ma 0 (80 ma 2) = 300 ma 228 ma 100 ma 978 ma C = (0,618 A 24 godz.) + (0,978 A 0,5 godz.) = 15,312 Ah. Najbliższa wartość: 18 Ah. 2.4 Opis ogólny FP2864C-18 jest nowoczesną analogową centralą pożarową, wyróżniającą się dużą elastycznością w zakresie konfiguracji, możliwością pracy z innymi urządzeniami w sieci oraz prostotą i przejrzystością obsługi. Dzięki wysokiej, jakości wykonania centrali i odporności na zakłócenia, centrala FP2864C-18 posiada europejskie świadectwo atestacyjne CPD oraz Świadectwo Dopuszczenia wydane przez C.N.B.O.P. w Józefowie. Centrala FP2864C-18 spełnia wymagania normy EN54 część 2 i 4 oraz IEC801 część Główne cechy funkcjonalne centrali FP2864C-18 Weryfikacja fałszywych alarmów dla czujek optycznych i termicznych Szybka analiza sygnału dla ROPów i pre-alarmu. Elastyczny przydział pamięci, w zależności od wymagań instalatora Rozbudowane programowanie We/Wy z wykorzystaniem funkcji logicznych Wyłącznik trybu serwisowego / konserwacji Inne ustawienia dla pracy w dzień i w noc Strefy sterowane oknami czasowymi Automatyczna kompensacja (i sygnalizacja) zanieczyszczenia czujki Pamięć 1999 zdarzeń Rozbudowane procedury sprawdzania poprawności pracy systemu Funkcje koincydencji dla stref i obszarów Praca w sieci Dwa porty szeregowe RS232 Rozbudowane tryby raportowania i testowania Możliwość rozbudowy o wewnętrzną drukarkę Dostępne różne tryby pracy centrali: EP, NEN, EN Dostępne różne wersje językowe

16 2.4.2 Interfejs użytkownika FP2864C-18 posiada duży czytelny wyświetlacz LDC mieszczący 8* 40 znaków. Wszystkie komunikaty są w języku polskim. Wszystkie urządzenia, obszary i strefy są opisane przy pomocy dwóch linijek tekstu. Dodatkowo, wszystkie polecenia pokazywane na wyświetlaczu mogą być wydrukowane po naciśnięciu jednego klawisza. Obsługa centrali przez użytkownika jest niemal identyczna, jak konwencjonalnych central p.poż. Ułatwia to obsługę i interpretację zachodzących zdarzeń. Istotne dla użytkownika alarmy i uszkodzenia są sygnalizowane, oprócz wskaźnika LCD, również poprzez zespół diod LED na przedniej płycie centrali, zgodnie z wymaganiami normy EN54 dot. interfejsu użytkownika Funkcje serwisowe Funkcje te ułatwiają i przyspieszają wykonywanie okresowego przeglądu systemu, mogą też być stosowane przez doświadczonego użytkownika systemu. Dwa oddzielne kody dostępu do poszczególnych opcji z menu Prosty Walk-Test urządzeń w strefie, wykonywany przez jednego konserwatora Bogate dane statystyczne o urządzeniach Wartość minimalna i maksymalna, z datą i godziną wystąpienia Wartość średnia Ilość alarmów Jakość transmisji Graficzne zobrazowanie wyników dla stref i pojedynczych czujek Bieżąca wartość Wartość średnia Wartości testowe Wartości maksymalne i minimalne Stopień zanieczyszczenia Jakość transmisji Auto-test centrali i czujek Indywidualny test poszczególnych urządzeń (czujek) Sporządzenie raportów, z możliwością przesłania modemem lub wydrukowania Wydruk informacji przedstawianych na ekranie Rozbudowane funkcje wejścia/wyjścia i tablica logiczna Do 999 logicznych wejść Do 999 logicznych wyjść Wiele typów wejść i wyjść Rozbudowana tablica logiczna Możliwość stosowania zegarów i znaczników w tablicy logicznej Zaawansowane tryby kontroli obecności sygnału (poziom lub zbocze)

17 2.5 Właściwości funkcjonalne i użytkowe centrali Modułowa konstrukcja centrali Dzięki modułowej konstrukcji, centrala FP2864C-18 może być kompletowana w zależności od potrzeb i wielkości obsługiwanego systemu. Kompletna centrala składa się z szeregu płyt, łatwych do zamontowania. Niektóre z nich są wymagane do prawidłowej pracy centrali, inne stanowią rozszerzenia, montowane przez instalatora. Lista płyt i modułów centrali: (*) oznacza wyposażenie fabryczne Moduły montowane na przedniej ścianie centrali: FC2012* HDIS2000N* KP2000* LCD1200* ZE2016* NC2011 NC2051 LON2000 PR2000C płyta główna centrali (główny procesor HOST) moduł wyświetlacza LED klawiatura numeryczna ekran LCD karta wskaźników strefowych (1 w komplecie, maks.4) karta sieciowa z portem RS485 (opcja) karta sieciowa z portem światłowodowym (opcja) szeregowy moduł komunikacyjny miniaturowa wewnętrzna drukarka termiczna (opcja) Moduły montowane na tylnej ścianie centrali: FEP2000N* PS1200N* LC1502* RB2016 SD2000* PS2000N* płyta procesora pętli (FEP) moduł sterownika zasilacza karta pętlowa (1 w komplecie, maks.4) (LPA) karta wyjść przekaźnikowych (opcja) (PRZ) karta 8 wyjść i 4 wejść (VdS) główny zasilacz 230VAC Uwagi: LC1502: każda karta pozwala przyłączyć 2 pętle. Ilość pętli nie może przekroczyć 8. ZE2016: karty diodowych wskaźników stref. Każda płyta sygnalizuje stan 16 stref. W zależności od wymagań, można zamontować do 4 płyt (64 strefy). NC2011 / NC2051: karta sieciowa ARCNET. Zamontowanie tej karty umożliwia pracę wielu central i repetytorów w sieci. PR2000C: wewnętrzna drukarka. W centralach FP2864C-18 przewidziano w obudowie miejsce na montaż miniaturowej drukarki termicznej. Drukarka wymaga samodzielnego montażu w obudowie centrali. W nawiasach podano nazwy, pod jakimi karty są rozpoznawane w programie centrali. Znajomość prawidłowej nazwy karty i jej adresu jest ważna przy programowaniu wejść i wyjść logicznych Wejścia i wyjścia centrali Fabrycznie, centrala FP2864C-18 jest wyposażona w następujące wejścia i wyjścia: Wejścia na karcie SD2000 (VdS) Cztery programowane wejścia monitorowane. Wymagane jest stosowanie rezystorów końca linii. Domyślnie nie są zaprogramowane. 4 x Wejście kontrolowane (wejścia 5-8). Zakończone rezyst. 3.3kOhm

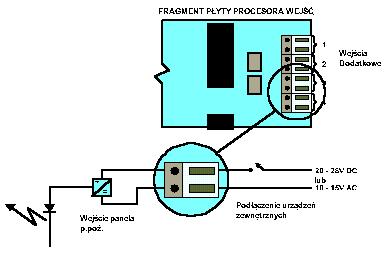

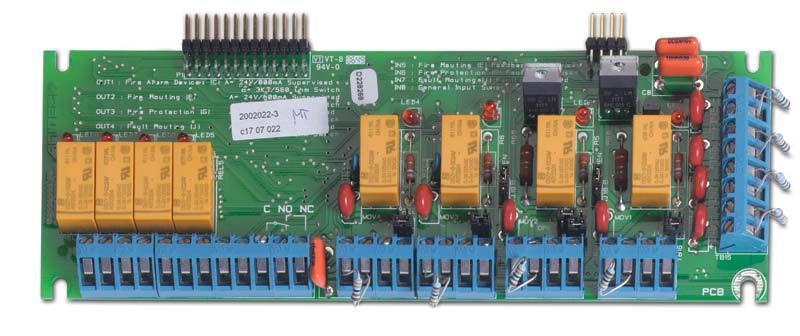

18 Wejścia na karcie procesora pętli FEP2000: Cztery programowane wejścia. Aktywowane przez podanie napięcia. Domyślnie nie są zaprogramowane. 4 x Wejście pomocnicze (15V AC lub 20-28V DC) 3mA Wyjścia karty SD2000 (VdS) Na karcie znajduje się 8 wyjść (4 monitorowane i 4 przekaźnikowe) oraz 4 wejścia monitorowane. Wejście 5 Wejście 6 Wejście 7 Wejście 8 Wyj. 8 Wyj. 7 Wyj. 6 Wyj. 5 Wyj. 4 Wyj. 3 Wyj. 2 Wyj. 1 A B A B A B A B Wyjścia numer od 1 do 4: Są to wyjścia dwusekcyjne. Sekcja A jest wyjściem napięciowym, monitorowanym, przeznaczonym do podłączenia sygnalizatorów i innych urządzeń powiadamiających. Sekcja B może być skonfigurowana jako styk typu NO (bezpotencjałowy) oraz z dodatkowymi rezystorami końca linii. Wyjścia te mają na stałe przypisane funkcje, opisane poniżej- ich przeprogramowanie nie jest możliwe. WYJ 1 : Wyjście do urządzeń alarmowych (Syren). A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający WYJ 2 : Wyjście do urządzeń powiadamiających (Straż Pożarna) A : 24V - 0.8A kontrolowane

19 B : 3K3/680Ohm styk załączający WYJ 3 : Wyjście do urządzeń ochronnych A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający WYJ 4: Wyjście ostrzegające o uszkodzeniu urządzeń powiadamiających A : 24V - 0.8A kontrolowane B : 3K3/680Ohm styk załączający Wyjścia numer od 5 do 8: Są to wyjścia przekaźnikowe, programowane. Domyślnie nie są zaprogramowane. WYJ. 5 WYJ. 8: 4 Programowalne przekaźniki Maks. napięcie przełączające Maks. Przełączany prąd Maks. Przenoszona moc : 150V DC/ 125V AC : 2 24V DC : 50W DC/ 250VA AC Karta wyjść RB2016: Opcjonalna karta, zapewniająca do 18 wyjść przekaźnikowych. 16 z nich może być dowolnie zaprogramowane. Dwa ostatnie są na stałe skojarzone z wyjściami karty SD2000 (VdS) Wyjścia numer 1 do 8 są typu NO Wyjścia numer 9 do 18 są typu NO / NC (wybór zworami na karcie) W zależności od ilości dostępnego miejsca w centrali, można zamontować od 1 do 3 kart RB2016. Uwaga: W FP przy włożeniu 3 kart pętlowych LC2002 nie ma już miejsca na karty RB2016. Parametry elektryczne styków przekaźnikowych karty RB2016: Maks. napięcie przełączające : 150V DC/ 125V AC Maks. Przełączany prąd : 2 24V DC Programowanie wyjść centrali

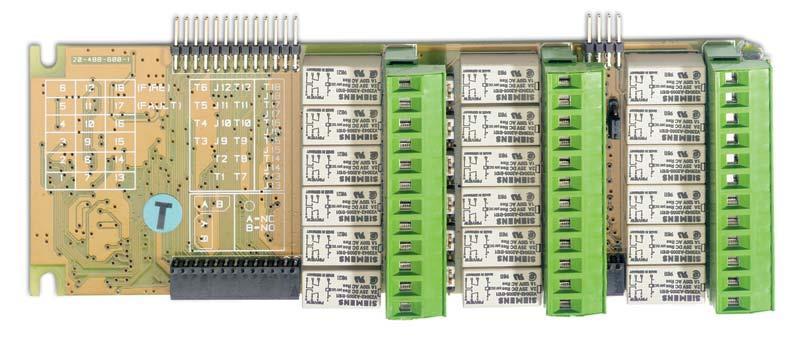

20 Wyjścia przekaźnikowe znajdujące się na karcie SD2000 oraz na kartach RB2016 mogą być zaprogramowane do działania jako wyjścia typu wewnętrzne zgodnie z tablicą logiczną lub przypisane do jednej z kilku typowych, dostępnych funkcji. 1.Typ wyjścia: wewnętrzne 2. Adres karty: dla SD2000 (w zależności od konfiguracji) 3. Przydział: Do tablicy logicznej- działanie wyjścia jest uzależnione od wyniku operacji logicznych w tablicy Do sygnalizatorów- wyjście działa zgodnie z regułami (opóźnieniami) obowiązującymi dla sygnalizatora. Dostępne są trzy tryby pracy: o Brak trybu jako ogólny sygnalizator pożarowy o Strefa wyjście działa jako sygnalizator strefowy włączane jest tylko przy pożarze z danej strefy o Obszar wyjście działa jako sygnalizator obszarowy włączane jest tylko przy pożarze z danego obszaru Do straży pożarnej- wyjście działa zgodnie z regułami (opóźnieniami) obowiązującymi dla straży pożarnej. Dostępne są trzy tryby pracy: o Brak trybu jako ogólne o Strefa włączane jest tylko przy pożarze z danej strefy o Obszar włączane jest tylko przy pożarze z danego obszaru Jako wyjście Ochrony- wyjście działa zgodnie z regułami obowiązującymi dla wyjścia typu ochrona (powiadamianie). Dostępne są trzy tryby pracy: o Brak trybu jako ogólne o Strefa włączane jest tylko przy pożarze z danej strefy o Obszar włączane jest tylko przy pożarze z danego obszaru Jako wyjście Uszkodzenie stosowane są reguły dla zdarzenia typu Uszkodzenie 2.6 Praca sieciowa centrali FP2864C18 System oparty o centrale FP2864C-18 oferuje szerokie możliwości w zakresie konfigurowania i rozbudowy. Po zamontowaniu w centralach kart sieciowych standardu ARCNET możliwe jest łączenie wielu central i innych urządzeń (repetytorów) w jeden system. Połączenie może być zrealizowane przy pomocy dowolnego medium np. światłowodu lub przewodu typu skrętka. W zależności od konfiguracji, w sieci może pracować do 255 urządzeń, (do 32 węzłów dla RS485 - centrale, repetytory lokalne i globalne). Maksymalnie w jednej sieci może być 31 central. System pozwala na łatwe dołączanie kolejnych urządzeń do istniejącej już sieci Elementy sieci W sieci występują trzy rodzaje elementów: Centrale Repetytory lokalne Repetytory globalne Dla każdego urządzenia sieciowego tworzona jest indywidualna lista adresów z jakimi ma być utrzymywana komunikacja. Dostępne są dwie niezależne segmenty sieciowe, dla każdego można określić różne adresy do komunikacji oraz czy mają być sygnalizowane błędy w połączeniach sieciowych. Każde urządzenie: FP2864C-18 lub FP1216C-18 może pracować w dowolnym z tych trzech trybów pracy. W momencie określenia FP2864C18 lub FP1216C-18 jako repetytor, urządzenie przestaje obsługiwać urządzenia pętlowe. Centrala w sieci posiada adres z przedziału od 1/0 do 31/0 i jest urządzeniem zbierającym informacje z pętli. Nie pozwala na sterowanie innymi centralami w sieci (w trybie emulacji).

21 Możliwe jest natomiast przekazywanie stanów logicznych wejść i wyjść między centralami poprzez sieć. Repetytor globalny posiada adres z przedziału od 0/1 do 0/31 i jest urządzeniem zbierającym informacje z central w sieci. Spełnia kilka funkcji: Wizualizuje informacje ze wszystkich central, z jakimi się komunikuje (o pożarach, uszkodzeniach, itp.) Pozwala na włączenie trybu emulacji wskazanej centrali w sieci (tzw. wyniesiony panel obsługi centrali) Pozwala na grupowe wydawanie poleceń dla obsługiwanych central Pozwala na dołączenie do własnego portu szeregowego komputera z programem wizualizacyjnym Pozwala na dołączenie do własnego portu szeregowego drukarki, zapewniającej wydruk informacji ze wszystkich obsługiwanych central. Przy włączonym trybie emulacji, po okresie nieaktywności repetytor globalny przechodzi ponownie do wskazywania informacji ze wszystkich urządzeń sieciowych, z którymi ma aktywną komunikację. Repetytor lokalny posiada adres z przedziału od 1/1 do 31/31 i jest wyniesionym panelem obsługi, przypisanym na stałe do jednej centrali. Obsługa centrali i repetytora lokalnego jest identyczna- włączony jest tryb pełnej emulacji zarówno klawiatury, jak i wyświetlacza LED oraz diodowych wskaźników stref. Do każdej centrali można przypisać od 1 do 31 repetytorów lokalnych. Repetytory globalne Centrale Repetytory lokalne

22 2.6.2 Przykład sieci central W podanym poniżej przykładzie, zastosowano trzy centrale FP2864C-18 w celu utworzenia sieci. Dwie z nich pracują jako centrale, z dołączonymi urządzeniami pętlowymi, trzecia jako repetytor globalny. Repetytor globalny pozwala obsłużyć zarówno centralę o adresie 1/0 jak i 2/0. ID: Centrala 1 (1/0) Rep. Glob. 1 (0/1) Centrala 2 (2/0) Karty sieciowe: W zależności od wymaganego medium łączącego urządzenia, dostępne są dwie karty sieciowe: NC2011 karta z jednym portem RS485 NC2051 karta z jednym portem światłowodowym ST (światłowód wielomodowy) Karta NC2011 Karta NC2051

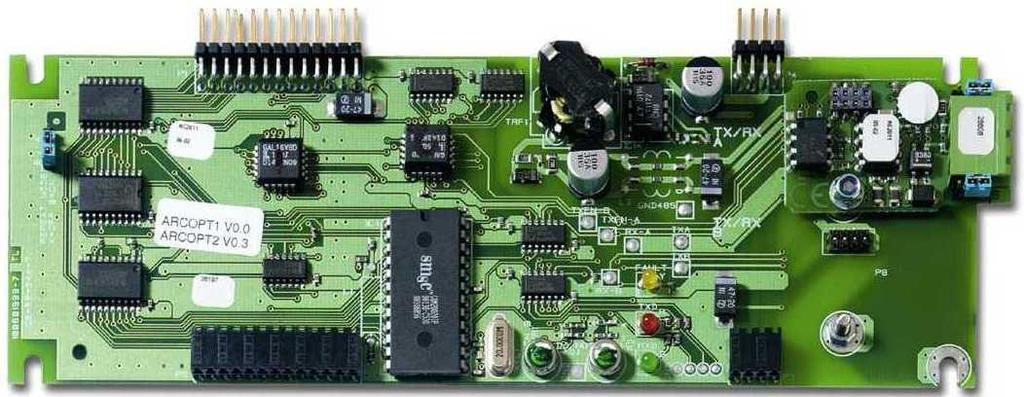

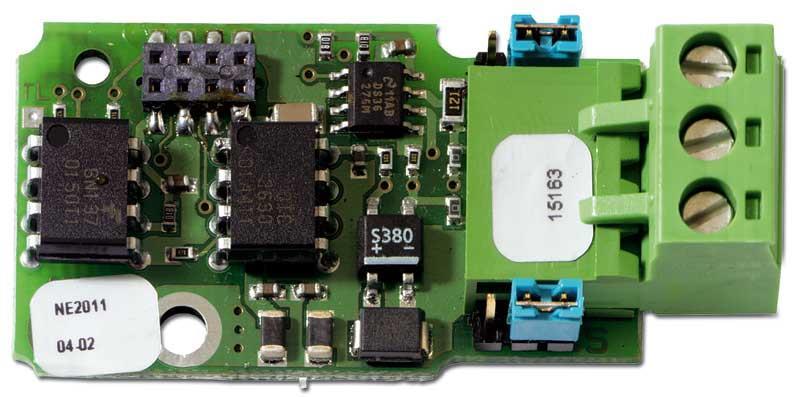

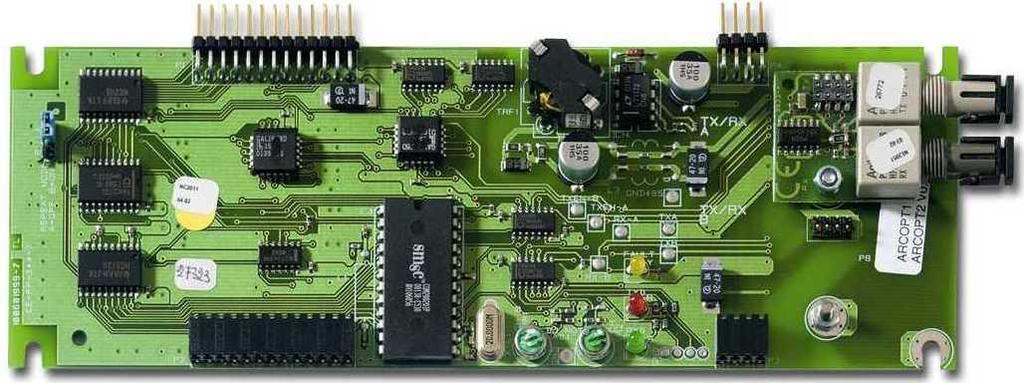

23 2.6.4 Rozszerzenia kart sieciowych Każda karta sieciowa (NC2011 lub NC2051) jest fabrycznie wyposażona w jeden port RS485 lub światłowodowy. Jeżeli zastosowana topologia sieci wymaga stosowania dwóch portów ( a wymagają tego wszystkie topologie oprócz Magistrali), należy do karty zamontować dodatkowy moduł portu, odpowiednio o symbolu: NE2011 dla RS485 NE2051 dla światłowodu Przewód do sieci RS485 Maksymalna długość przewodu magistrali lub na odcinku węzeł-węzeł nie może przekraczać 800m. Należy stosować przewód ekranowany typu skrętka. Zalecanym typem przewodu jest Beldin 9841 lub odpowiednik (CAT5) Zalecana specyfikacja przewodu: Pojemność międzyżyłowa: : 41.7 pf/m Pojemność między żyłą a ekranem 75 pf/m Impedancja charakterystyczna: 120 Ohm (dopuszczalny jest również przewód o impedancji charakterystycznej 100 Ohm) Należy pamiętać o prawidłowej terminacji każdego odcinka przewodu (rezystory terminujące są na portach karty sieciowej) oraz o uziemieniu każdego ekranu tylko na jednym końcu Światłowód wielomodowy Wymagane jest stosowanie światłowodu wielomodowego ze złączami ST. Każde dwa węzły należy łączyć przy pomocy dwóch włókien. Tłumienie światłowodu między węzłami nie może być większe niż 6dB. Rodzaj transmisji: Dupleks

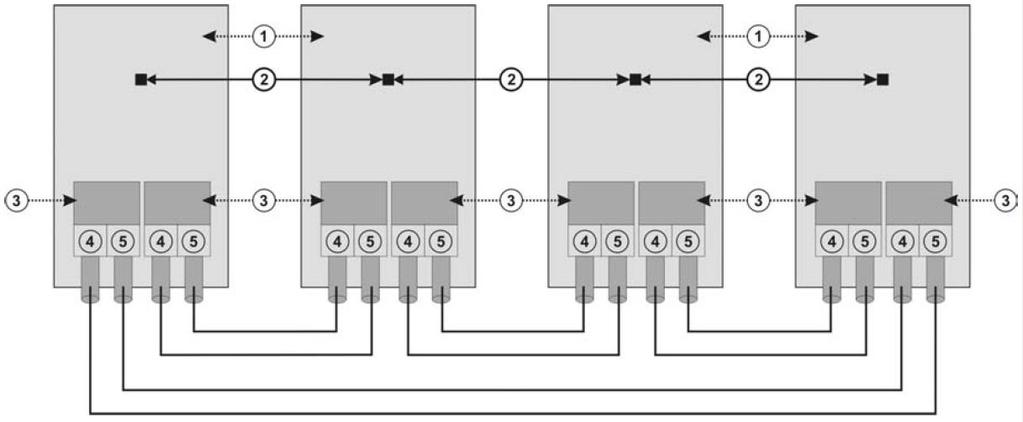

24 Typ światłowodu: 50/125 lub 62.5/125 lub 100/ Dostępne topologie sieciowe: Dla interfejsu RS485 Magistrala Zalety: stanowi najtańsze i najprostsze rozwiązanie Wady: ograniczenie długości całej sieci do 800 metrów ograniczenie ilości węzłów sieci do 32 brak zapasowego kanału transmisji przy uszkodzeniu magistrali Podwójna magistrala Zalety: zapewnia zapasowy kanał transmisyjny Wady: ograniczenie długości całej sieci do 800 metrów ograniczenie ilości węzłów sieci do 32 wymaga stosowania dwóch portów sieciowych dla każdej karty NC2011 Węzeł-Węzeł Zalety: pozwala na zwiększenie długości magistrali poprzez wykorzystanie właściwości wzmacniających portów sieciowych karty NC2011

25 stanowi najtańsze i najprostsze rozwiązanie przy dużych odległościach Wady: brak zapasowego kanału transmisji przy uszkodzeniu magistrali wymaga stosowania dwóch portów sieciowych dla każdej karty NC2011 Pętla Najbardziej elastyczna topologia, łącząca zalety poprzednio opisywanych. Pozwala na zwiększenie ilości węzłów ponad 32, pozwala na uzyskanie łącznej długości pętli powyżej 800m i zapewnia komunikację również w przypadku uszkodzenia jednego odcinka przewodu. Zalety: pozwala na zwiększenie długości magistrali poprzez wykorzystanie właściwości wzmacniających portów sieciowych karty NC2011 Wady: wymaga stosowania dwóch portów sieciowych dla każdej karty NC2011 wymaga zapewnienia połączenia urządzeń w pętlę Dla interfejsu światłowodowego Węzeł-Węzeł Zalety: stanowi najtańsze i najprostsze rozwiązanie Wady: brak zapasowego kanału transmisji przy uszkodzeniu magistrali

26 wymaga stosowania dwóch portów sieciowych dla każdej karty NC2051 Pętla Najbardziej elastyczna topologia. Pozwala na zwiększenie ilości węzłów ponad 32, pozwala na uzyskanie łącznej długości pętli powyżej 1700m i zapewnia komunikację również w przypadku uszkodzenia jednego odcinka. Wadą tej topologii jest konieczność zamknięcia światłowodu w pętlę. 2.7 Tryby pracy centrali FP2864C-18 Tryby pracy pozwalają zdefiniować, jak centrala reaguje na zdarzenia pożarowe oraz czy są dostępne opóźnienia w alarmowaniu Straży Pożarnej i dla Syren raz czy operator centrali może dowolnie sterować tymi ustawieniami. Dla pracy w Polsce przewidziane są następujące tryby pracy: Tryb EP Opóźnienie sygnału Syren: dozwolone Opóźnienie sygnału Straży: dozwolone

27 Ręczne włączanie/wyłączanie wyjścia Syren: dozwolone Ręczne włączanie/wyłączanie wyjścia Straż: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Syren: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Straż: dozwolone Sygnalizacja pożaru z czujek (urządzeń automatycznych): zgodnie z ustawieniami opóźnień Syren i Straży Sygnalizacja pożaru z ręcznych ostrzegaczy pożarowych: natychmiastowa Tryb NEN Ten tryb charakteryzuje się dodatkową funkcjonalnością, polegającą na dodaniu dodatkowego czasu T1 wynoszącego do 180 sekund na reakcję obsługi. Po zadziałaniu czujki (urządzenia automatycznego) włączane są syreny. Obsługa ma do 180 sekund na wyłączenie syren. Jeżeli wyłączy syreny w tym czasie, kontynuowane jest odliczanie czasu opóźnienia włączenia wyjścia typu Straż Jeżeli nie wyłączy w tym czasie syren (brak obsługi) po czasie T1 włączane jest wyjście Straż Opóźnienie sygnału Syren: brak Opóźnienie sygnału Straży: dozwolone Ręczne włączanie/wyłączanie wyjścia Syren: brak Ręczne włączanie/wyłączanie wyjścia Straż: dozwolone Ręczne włączanie/wyłączanie opóźnienia wyjścia Syren: brak Ręczne włączanie/wyłączanie opóźnienia wyjścia Straż: dozwolone Sygnalizacja pożaru z czujek (urządzeń automatycznych): zgodnie z ustawieniami opóźnień wyjścia Straż Sygnalizacja pożaru z ręcznych ostrzegaczy pożarowych: natychmiastowa 2.8 Funkcje wejścia/ wyjścia centrali FP2864C-18 Centrala pożarowa FP2864C-18 charakteryzuje się rozbudowanymi funkcjami logicznymi. Pozwalają na określenie własnych powiązań między pracą wejść i wyjść dowolnego rodzaju. Jako wejścia i wyjścia mogą być stosowane nie tylko sygnały elektryczne, ale również stany centrali i urządzeń, zdarzenia czasowe, sieciowe i inne. Prawidłowe wykorzystanie funkcji logicznych wymaga zdefiniowania wejść, wyjść i napisania tablicy logicznej, określającej zależności pomiędzy nimi Wejścia logiczne Typy wejść Wejścia logiczne mają numery od 1 do 999 i mogą być jednego z następujących typów: OGÓLNE Aktywne, przy ogólnym zdarzeniu w centrali np. pożar STREFA Aktywne, przy zdarzeniu w strefie np. pożar OBSZAR Aktywne, przy zdarzeniu w obszarze np. pożar

28 OBSZAR SĄSIAD. Aktywne, przy zdarzeniu w obszarze sąsiadującym np. pożar WEWNĘTRZNE Fizyczne wejście na jednej z płyt centrali (SD2000 lub FEP2000) WEJŚCIE URZADZ. Fizyczne wejście modułu pętlowego IO2034 URZĄDZENIE Aktywne przy zdziałaniu wskazanej czujki lub ROPa AKCJA Aktywne przy akcji operatora np..naciśnięcie przycisku Wycisz Buczek DATA Aktywne o określonym dniu CZAS Aktywne o określonej godzinie SIEĆ Aktywne przy otrzymaniu informacji z wyjścia sieciowego innej centr Funkcje wejść W zależności od wybranego typu wejścia, może realizować różne funkcje tzn. być włączane przy różnych typach zdarzeń. Poniżej podano kilka przykładów. Dla wejścia typu Ogólne Pożar Uszkodzenie Uszkodzenie zasilania Stan Blokada Test Koincydencja Pamięć odblokowana Sabotaż centrali Wyłącznik serwisowy załączony Błąd dostępu Drukarka odłączona Odłączenie zasilania sieciowego Odłączenie akumulatorów Uszkodzenie uziemienia Błąd lokalnego repetytora Błąd modemu SoakTest Dla wejścia typu Strefa Pożar Uszkodzenie Stan Blokada Koincydencja Prealarm Dla wejścia typu Akcja Tryb dzienny Włączenie stref Wyciszenie buczka Otwarcie kluczyka Restart Reset Dostęp prawidłowy Przypomnienie o konserwacji Zapełnienie rejestru zdarzeń Skasowanie rejestru zdarzeń Pow. straży zał., wył., opóźn. zał. Sygnalizator zał., wył., opóźn. zał. Sygnał uszkodz. zał., opóźn. zał. Sygnał ochrona zał., opóźn. zał.

29 Dodatkowe atrybuty wejść Rodzaj wyzwalania: bistabilne / monostabilne Decyduje o tym, czy stan wejścia będzie bieżąco monitorowany, czy też zapamiętany aż do skasowania przyciskiem Reset Kształt: ciągłe / impuls Określenie kształtu sygnału ustawiającego wejście. Zdarzenie: Zapis / Jako pożar / Jako uszk. / Jako stan / Bez zapisu Decyduje o tym, czy zadziałanie wejścia ma tylko być zapisane do tablicy logicznej, czy również ma pojawić się jako ogólny pożar/uszkodzenie/stan lub wpis do rejestru zdarzeń Tekst: <tekst do 40 znaków> Każde wejście może mieć swój opis Wyjścia logiczne Typy wyjść Wejścia logiczne mają numery od 1 do 999 i mogą być jednego z następujących typów: OGÓLNE Gdy aktywne - wystąpi zdarzenie zgodne z funkcją wyjścia STREFA Gdy aktywne - wystąpi zdarzenie zgodne z funkcją wyjścia OBSZAR Gdy aktywne - wystąpi zdarzenie zgodne z funkcją wyjścia WEWNĘTRZNE Fizyczne wyjścia przekaźnikowe na płytach SD2000 i RB2016 KONTROL. WEWN. Monitorowane wyjścia na płycie SD2000 (nieużywane) WYJ. URZĄDZ. Fizyczne wyjścia przekaźnikowe w module IO203x KONTR. WYJ. URZADZ. Wyjścia monitorowane syren pętlowych i IO2080 AKCJA Gdy aktywne - wystąpi zdarzenie zgodne z funkcją wyjścia ZDARZENIE Gdy aktywne - wystąpi zdarzenie zgodne z funkcją wyjścia SIEĆ Do przekazania informacji do wejścia sieciowego Funkcje wyjść W zależności od wybranego typu wyjścia, może realizować różne funkcje. Poniżej podano kilka przykładów. Dla wyjścia typu Ogólne Pożar Uszkodzenie Stan Pożar zewnętrzny Uszkodzenie zewnętrzne Uszkodzenie zewn. zasilania SYGN. zablokowany OCHRONA zablokowana Test OCHRONY Tryb serwisu załączony Blokada STRAŻY

30 Test SYGNALIZACJI Test STRAŻY Sabotaż centrali USZK. zablokowane Test USZKODZENIE Dla wyjścia typu Strefa Pożar - ROP Pożar - czujka Uszkodzenie Stan Blokada Koincydencja Dla wyjścia typu Akcja Tryb dzienny Strefy zał Sygn. modulowany zał. Wycisz buczek Klucz otwarty SYGN. zał., wył., zał. opóźnienie STRAŻ wezw., wstrzym, zał. opóźn. USZK. zał., wył., zał. opóźnienie OCHRONA zał., wył, zał. opóźn. Restart Kasowanie Synchronizacja czasu Telefon na numer 1,2,3, Dodatkowe atrybuty wyjść Rodzaj wyzwalania: bistabilne / monostabilne Decyduje o tym, czy aktywny stan wyjścia będzie podtrzymany aż do skasowania przyciskiem Reset Kształt: Ciągłe / Impuls / Impulsowe * * Określenie sposobu aktywności wyjścia: ciągła, chwilowa lub przerywana Stan: Normalne / Odwrócone Czy sygnał ma być zanegowany Zdarzenie: Zapis / Jako pożar / Jako uszk. / Jako stan / Bez zapisu Decyduje o tym, czy zadziałanie wyjścia ma również pojawić się jako ogólny pożar/uszkodzenie/stan lub wpis do rejestru zdarzeń Tekst: <Tekst do 40 znaków> Każde wejście może mieć swój opis Tablica logiczna

31 Ogólna struktura tablicy logicznej Tablica logiczna jest tablicą zawierającą od 1 do 999 linii. Musi być zakończona słowem END. linia operator wyrażenie numer parameter ( wej ) = wyj ( znacznik I wej )= zegar Budowa tablicy logicznej Tablica logiczna składa się z elementów źródłowych, docelowych oraz operatorów logicznych Elementy źródłowe Wejście, Znacznik, Zegar, nie Wejście, nie Znacznik, nie Zegar Mogą być używane wielokrotnie: Wej1 = Wyj1 Wej1 = Wyj Elementy docelowe Wyjście, Znacznik, Zegar, nie Wyjście, nie Znacznik, nie Zegar Nie może być używane dwa razy w jednym wyrażeniu: Wej1 = Wyj1 i Wyj Operatory Standardowe: ) = ( NIE ( <pusty> I I ( I NIE I NIE ( LUB LUB ( LUB NIE LUB NIE ( Dodatkowe: ) USTAW-P ) KASUJ-P ) USTAW-Z ) KASUJ-S Pseudooperatory: WSTAW KASUJ KONIEC

32 Zegary Zegary służą do wprowadzenia opóźnienia czasowego. Stosowane łącznie z wejściami- do włączania zegara oraz z wyjściami- do aktywacji wyjścia po zadanym czasie. Inicjowanie: (Wej1) = ZEGAR1 120 Wej1 aktywne włącza zegar numer 1 na 120 sekund Czas możemy ustawiać w zakresie od 0 do sek. (ZEGAR1) = Wyj1 Wyjście 1 włączy się, gdy zegar osiągnie wartość 0 (odliczając w dół od 120 sekund) Znaczniki Znacznik jest komórką pamięci, przechowującą stan logiczny. Stosowanie znaczników upraszcza wyrażenia logiczne: Na przykład wyrażenie: (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) = Wyj25 (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) UST-P Wyj215 (( Wej1 LUB Wej2 LUB Wej115) I Wyj60)) UST-Z Wyj255 jest równoważne wyrażeniu: (( Wej1 LUB Wej22 LUB Wej115) I Wyj60)) = ZNACZNIK1 (ZNACZNIK1) = Wyj25 (ZNACZNIK1) UST-P Wyj215 (ZNACZNIK1) UST-Z Wyj Operatory specjalne jak ) USTAW-P ) KASUJ-P ) USTAW-Z ) KASUJ-S pozwalają na precyzyjne sterowanie procesami w tablicy logicznej w zależności od rodzaju sygnału sterującego. I tak dla przykładu: (Wej1) = ZEGAR1 120 (Wej1) =USTAW Z ZEGAR Programowanie centrali FP2864C-18 włącza odliczanie zegara na 120 sekund. Odliczanie zatrzyma się, gdy wejście znowu będzie nieaktywne włącza odliczanie zegara na 120 sekund. Odliczanie zakończy się po 120 sekundach, niezależne od stanu wejścia w czasie odliczania czasu. Programowanie centrali może być w oparciu o klawiaturę i wyświetlacz LCD. Zalecaną jednak metodą jest skorzystanie z bezpłatnej aplikacji PCC2000, pracującej pod systemem operacyjnym Windows. Warto wiedzieć, że dostępne są następujące programy: PCC2000 Pakiet konfiguracyjny PCM2000 Program zarządzający

33 Opis protokołu transmisji szeregowej FP20000 (*) (*) dokument dostępny dla programistów i integratorów. Pozwala na napisanie procedur komunikacyjnych dla systemu FP1216C-18/2864C-18 w programach wizualizacyjnych i dla rozwiązań typu BMS Dołączenie komputera do centrali FP1216C-18/2864C-18 Dla jednej centrali: Podłączenie do portu szeregowego (SER1 lub SER2) centrali. Wymagane ustawienia portu to KONF lub NET1/2. Programy zarządzające i wizualizacyjne pracują w trybie sieciowym, jako globalne repetytory. Wymagane jest ustawienie komunikacji z tymi repetytorami po sieci NET1 lub NET2 w zależności od konfiguracji sieci. Dla sieci central: Komputer może być podłączony na dwa sposoby: 1.Do portu szeregowego repetytora globalnego Warunkiem odbioru informacji ze wszystkich elementów sieciowych jest włączenie komunikacji między tym repetytorem a wszystkimi innymi urządzeniami w sieci. 2.Do węzła sieciowego UN2011 UN2011 jest dodatkowym urządzeniem sieciowym, pracującym jako globalny repetytor. Jest wyposażone w kartę sieciową NC2011 oraz dwa porty szeregowe. Nie posiada żadnych elementów dostępnych dla użytkownika (np. klawiatury, wyświetlacza LCD, itp). Jedynym jego zadaniem jest umożliwienie dołączenia komputera do sieci w dowolnym, dogodnym dla instalatora punkcie. Przy konfiguracji UN2011 obowiązują te same reguły, co dla innych urządzeń sieci PCC2000 Program pozwala na prostą, częściową lub pełną edycję konfiguracji, downloading / uploading ustawień centrali, poprzez modem lub bezpośrednio przez port szeregowy.

34 Program pozwala obsłużyć wiele systemów, każdy zawierający jedną centralę lub system sieciowy. Dane z konfiguracją poszczególnych systemów są przechowywane w oddzielnych katalogach PCM2000 Program pozwala stosować komputer PC jako stację monitorowania. Centrale FP2864C-18 po wyposażeniu w modem telefoniczny mogą dzwonić pod jeden z wpisanych numerów telefonów i przekazywać informacje o pożarach, uszkodzeniach i stanach. Dodatkowo, po połączeniu z centralą program PCM może pracować jako globalny repetytor, pozwalając na emulację ekranu LCD, wskaźników diodowych oraz przycisków - możliwa jest zdalna obsługa centrali. PCM2000 posiada następujące funkcje zarządzające: Tryb emulacji wizualizacja kompletnego panelu sterowniczego centrali, wraz z ekranem LCD oraz wskaźnikami LED. Tryb wyszukiwania danych możliwość ściągnięcia wszystkich dostępnych informacji z centrali w celu oceny, wytypowania czujek do serwisowania, archiwizowania lub tworzenia raportów. Tryb Stacji głównej w przypadku alarmu, uszkodzenia lub zmiany stanu, centrala (centrale) mogą łączyć się z PC, który będzie odbierał informacje, wyświetlał je na ekranie i przechowywał na dysku. Może się to odbywać z lub bez potwierdzenia. Tryb rejestru historii zdarzeń narzędzie do analizy zdarzeń zapisanych wcześniej na dysku PC, pracującego w trybie Stacji głównej.

35 3 CENTRALA ANALOGOWA ADRESOWALNA FP1216C Różnice między FP1216C-18 a FP2864C-18 Centrala FP1216C-18 jest analogową, adresowalną centralą przeznaczoną do współpracy z czujkami i osprzętem analogowym, adresowalnym rodziny Centrala jest adresowana do mniejszych instalacji, gdzie wymagana jest mniejsza ilość pętli (maks.4) niż dla centrali FP2864C-18. FP1216C-18 posiada wszystkie funkcje centrali FP2864C-18. Oparta jest o to samo oprogramowanie, posiada identyczne menu oraz identyczny sposób obsługi przez użytkownika. W tym rozdziale zostaną omówione cechy różniące centralę FP1216C-18 od FP2864C-18. Wszystkie pozostałe informacje zawarte w tej Instrukcji dotyczące centrali FP2864C-18 odnoszą się również do centrali FP1216C Ogólne informacje Inna konstrukcja mechaniczna Możliwość rozbudowy maks. do 4 pętli Właściwości mechaniczne Centrala FP1216C-18 cechuje się mniejszą obudową, o wymiarach podanych w p.iii.2. Do obudowy można włożyć dwa akumulatory o maksymalnej pojemności 18Ah (większe należy montować w zewnętrznej obudowie). Obudowa centrali FP1216C-18 pozwala zamontować jedną kartę na tylnej ścianie (przy procesorze pętli): może to być druga karta pętlowa (LC1502) lub karta wyjść przekaźnikowych RB2016. Brak możliwości zamontowania dodatkowych kart wskaźników strefowych lub wewnętrznej drukarki (należy stosować zewnętrzną drukarkę) Konstrukcja obudowy pozwala na montaż natynkowy lub wpuszczany Konstrukcja centrali Zastosowanie identycznej karta procesora pętli FEP2000N pozwala na wykorzystanie 4 wejść napięciowych na karcie do własnego oprogramowania. Zastosowanie nowej karty pętlowej LC1502 zamiast karty pętlowej LC2002. Nowy moduł zasilacza sieciowego 230V: PS2000N o mniejszych wymiarach oraz nowy moduł interfejsu zasilacza PS1200N Praca w sieci Centrala FP1216C-18 posiada wszystkie funkcje sieciowe. Centrala FP1216C-18 wyposażona w kartę sieciową NC2011 lub NC2051 może pracować jako: centrala, repetytor lokalny lub repetytor globalny w sieci z innymi centralami FP1216C-18 lub FP2864C-18.

36 3.1.5 Różnice w programie centrali Centrala FP1216C-18 posiada identyczne oprogramowania jak centrala FP2864C Nowe pozycje menu - identyczne dla central FP1216C-18 oraz FP2864C-18 Wybór języka, trybu pracy oraz protokołu czujek W centrali FP1216C-18 oraz FP2864C-18 jest to dokonywane programowo, przez wybór w menu centrali. Akumulator włączony / wyłączony Możliwość wyboru trybu pracy bez akumulatora Maskowanie uszkodzeń: akumulatora oraz błędu doziemienia Możliwość maskowania usterek braku akumulatora oraz błędu uziemienia (np. przewodów pętli). Usterki te nie są wtedy sygnalizowane (nie jest to zalecane) 3.2 Wymiary centrali Wymiary centrali: 445 x 445 x 120 mm. 3.3 Warunki środowiskowe: Klasa środowiskowa obudowy: IP54 Temperatura Pracy : -5 C +40 C Magazynowania : -20 C +60 C

37 3.4 Parametry elektryczne Zasilacz sieciowy Zasilanie sieciowe:230v AC ± 15% 50Hz ± 10% 200V A Zasilanie systemu: 27.6V DC Prąd wyjściowy: 4 A (prąd całkowity) Prąd ładowania akumulatora: 0,5-3 A Maks. pobór prądu z wyjścia dodatkowego zasilania: 1 Amp

38 4 PRZEGLĄD URZĄDZEŃ PĘTLOWYCH 4.1 Czujka optyczna DP2061N Opis produktu Analogowa optyczna czujka dymu składa się z zespołu dwóch diod, nadawczej diody LED działającej w paśmie podczerwieni oraz odbiorczej fotodiody. Pierwsza z nich nadaje impulsowo (co 10s) skupione wiązki świetlne. Druga, odbiorcza fotodioda, umieszczona jest w ciemnym labiryntowym tunelu. Do tej diody nie dociera w normalnych warunkach światło widzialne z zewnątrz ani też z diody nadawczej. Dioda w normalnych warunkach nie widzi światła, w momencie pojawienia się dymu zaczyna widzieć światło rozproszone na cząsteczkach dymu. Powoduje to reakcję czujki i przejście w stan alarmu. W celu wyeliminowania fałszywych alarmów, po pierwszym wykryciu zadymienia następuje wysłanie w odstępach 2 sekundowych dodatkowych dwóch impulsów świetlnych. Jeżeli dodatkowe pomiary potwierdzą stan zadymienia odpowiadający przekroczeniu progu alarmu, czujka sygnalizuje pożar. Dodatkowo analogowe czujki posiadają automatyczną kompensację zanieczyszczenia. Analogowe optyczne czujki dymu są urządzeniami bardzo prostymi w konserwacji posiadają wymienna komorę optyczną, łatwą w wymianie, co ogranicza potrzebę wymiany całych czujników na obiekcie. Dzięki zastosowaniu unikatowych rozwiązań technicznych analogowa optyczna czujka dymu posiada bardzo szeroki zakres zastosowań (TF1 TF5). Adresowanie analogowych optycznych czujek dymu odbywa się łatwo i prosto przełącznikami obrotowymi Główne cechy produktu Optyczna czujka dymu, nadmiarowa, punktowa, kasowalna, zdejmowalna, adresowalna, analogowa Wskaźnik stanu 2xLED Klasy wg pożarów testowych: - TF1 - TF2 - TF3 - TF4 - TF5 Współpracuje z gniazdem DB2002, DB Dane techniczne Napięcie zasilania: V dc Pobór prądu przy 24 V dc: spoczynkowy < 150 µa Wyjście na wskaźnik zadział. LED: ograniczenie do 4 ma Wilgotność: 0-95% bez kondensacji Temperatura pracy: -20 C - 70 C Klasa środowiskowa: IP43 Wymiary: 50x100mm

39 4.1.4 Programowanie ustawień czujki DP2061N: 1. Autodetekcja czujki: Czujka DP2061N jest wykrywana automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Czujka jest wpisywana jako element typu OPT. Domyślne ustawiana jest czułość na poziomie 3, bez przypisania elementu do strefy (strefa 0). Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis czujki - Przypisanie do strefy 2. Programowanie czułości czujki Do każdej czujki można przypisać jeden z 5 poziomów czułości. Wyznacza on progi reagowania czujki dla alarmu i alarmu wstępnego. Podane poniżej wartości dotyczą odczytów z czystej czujki, dla której nie stosuje się kompensacji zanieczyszczenia. W tym przypadku wartość odczytana z czujki w stanie spoczynkowym (brak dymu) wynosi od 35 do 50 (orientacyjnie). Alarm Wst.Alarm Poziom1: Poziom2: Poziom3: Poziom4: Poziom5: Czujka jako element równań logicznych Każda czujka może być stosowana jako element równań logicznych: a. Wejście typu urządzenie Pełniona funkcja: pożar, uszkodzenie, stan Wynik: przy spełnieniu warunków, wejście przyjmuje stan Czujka termiczna DT2063N Opis produktu: Czujka termiczna wykorzystuje dwa termistory, które, pracując razem, gwarantują szybsze i dokładniejsze określenie temperatury otoczenia. Uszkodzenie jednego z nich nie wpływa na prawidłową pracę urządzenia. Czujka ta jest urządzeniem typu rate-of-rise klasy A2R, co gwarantuję aktywację alarmu zanim zostanie osiągnięty próg alarmowy, zdefiniowany w centrali (przy wykorzystaniu odpowiedniego trybu pracy czujki). Decyzja o pożarze podejmowana jest przez czujkę, bez możliwości jej zmiany przez centralę. Dodatkowo, wykorzystując odpowiednie tryby pracy czujki, istnieje możliwość zmiany jej konfiguracji i zdefiniowania określonych wartości progowych (do wyboru jest 5 progów, niezależnie dla trybu nocnego i dziennego), przekroczenie których aktywuje alarm.

40 Czujka ta wykorzystuje zaawansowany protokół komunikacyjny, który gwarantuje stabilną komunikację pomiędzy detektorem i centralą oraz umożliwia bieżącą weryfikację potencjalnych błędów komunikacyjnych. Dodatkowo, raz na dobę, centrala wykonuje zdalnie automatyczny test urządzenia w celu sprawdzenia poprawności jej funkcjonowania Główne cechy produktu: - Czujka termiczna, nadmiarowa, kasowalna, adresowalna, analogowa - Wskaźnik stanu 2xLED - Napięcie zasilania Vdc - Prąd spoczynkowy maks.270 ua - Wymiary 50*100 mm - Współpracuje z gniazdem DB2002, DB Dane techniczne: Napięcie zasilania: V dc Pobór prądu: spoczynkowy 270 µa Wyjście na wskaźnik zadział. LED: ograniczenie do 4.7 ma Wilgotność: 10-95% bez kondensacji Temperatura pracy: -10 C - 60 C Klasa środowiskowa: IP20 Wymiary: 50 x 100 mm Programowanie ustawień czujki DT2063N: 1. Autodetekcja czujki: Czujka DT2063N jest wykrywana automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Czujka jest wpisywana jako element typu TEM. Domyślne ustawiana jest czułość na poziomie 3, bez przypisania elementu do strefy (strefa 0). Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis czujki - Przypisanie do strefy 2. Programowanie czułości czujki Do każdej czujki można przypisać jeden z 5 poziomów czułości. Wyznacza on progi reagowania czujki dla alarmu i alarmu wstępnego. W poniższej tabeli podano temperatury w stopniach Celsjusza dla poszczególnych progów Alarm Poziom1: Poziom2: Poziom3: Poziom4: Poziom5: Wst.Alarm 3. Czujka jako element równań logicznych Każda czujka może być stosowana jako element równań logicznych: Wejście typu urządzenie Pełniona funkcja: pożar, uszkodzenie, stan Wynik: przy spełnieniu warunków, wejście przyjmuje stan 1

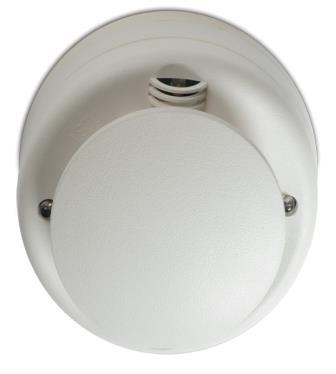

41 4.3 Czujka dualna DP2061T Opis produktu: Czujka dualna, optyczno termiczna, to połączenie dwóch czujek w jednej obudowie, które, współpracując ze sobą, gwarantują szybszą i dokładniejszą detekcję pożaru. Dla czujki możemy wybrać jeden z pięciu trybów pracy, określając sposób detekcji alarmu. Jeśli wybierzemy tryb pracy czujka optyczno-termiczna z możliwością wybory czułości, to elementem decyzyjnym w tym przypadku jest część optyczna, zaś część termiczna dodatkowo zwiększa czułość czujki, umożliwiając szybszą reakcję w przypadku alarmu. Dodatkowo możemy wybrać tryb czujka dualna, gdzie każda z części (optyczna i termiczna) pracują niezależnie lub jeden z dwóch czujka optyczna oraz czujka termiczna. Każdy z powyższych trybów pracy można definiować niezależnie, oddzielnie dla trybu dziennego i nocnego centrali. Czujka ta wykorzystuje zaawansowany protokół komunikacyjny, który gwarantuje stabilną komunikację pomiędzy detektorem i centralą oraz umożliwia bieżącą weryfikację potencjalnych błędów komunikacyjnych. Dodatkowo, raz na dobę, centrala wykonuje zdalnie automatyczny test urządzenia w celu sprawdzenia poprawności jej funkcjonowania. Adresowanie czujek dualnych, podobnie jak optycznych i termicznych, odbywa się w prosty sposób przy pomocy obrotowych przełączników Główne cechy produktu: Czujka dualna optyczno-termiczna, punktowa, kasowalna, adresowalna, analogowa Wskaźnik stanu 2xLED Napięcie zasilania Vdc Prąd spoczynkowy maks.350 ua Wymiary 50*100 mm Współpracuje z gniazdem DB2002, DB Dane techniczne: Napięcie zasilania: V dc Pobór prądu: spoczynkowy 350 µa Wyjście na wskaźnik zadział. LED: ograniczenie do 4 ma Wilgotność: 10-95% bez kondensacji Temperatura pracy: -10 C - 60 C Klasa środowiskowa: IP23 Wymiary: 50 x 100 mm Programowanie ustawień czujki DP2061T: 1. Autodetekcja czujki: Czujka DP2061T jest wykrywana automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Czujka jest wpisywana jako element typu MUL. Domyślne ustawiany jest tryb pracy 3, bez przypisania elementu do strefy (strefa 0). Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis czujki - Przypisanie do strefy

42 2. Programowanie trybu pracy czujki Każdej czujce można przypisać jeden z 5 trybów pracy. Określają one sposób detekcji alarmu. Poziom1: Czujka optyczna o czułości zwiększanej przez część termiczną duża czułość Poziom2: Tylko czujka optyczna (tak samo jak DP2061N Poziom 3) Poziom3: Czujka optyczna o czułości zwiększanej przez część termiczną normalna czułość Poziom4: Czujka optyczna LUB termiczna (klasa A2R) Poziom5: Tylko czujka termiczna (tak samo jak DT2063N Poziom 3) 3. Czujka jako element równań logicznych Każda czujka może być stosowana jako element równań logicznych: Wejście typu urządzenie Pełniona funkcja: pożar, uszkodzenie, stan Wynik: przy spełnieniu warunków, wejście przyjmuje stan Gniazdo z izolatorem zwarć DB2016 Izolator zwarć w podstawie jest urządzeniem pętlowym, które ma na celu zabezpieczenie innych urządzeń pętlowych przed całkowitym unieruchomieniem w razie zwarcia na pętli. W przypadku stosowania izolatorów, zwarcie na pętli spowoduje odcięcie tylko tych urządzeń, które znajdują się pomiędzy dwoma izolatorami. W dotychczasowych rozwiązaniach izolatory stanowiły oddzielne urządzenia, które umieszczało się co czujek, dzieląc linię dozorową na kilka odcinków. Optymalnym rozwiązaniem może być zaopatrzenie każdego urządzenia pętlowego (czujki) w gniazdo typu DB2016 Gniazdo czujki DB2016 posiada zintegrowaną z nim płytkę układu elektronicznego izolatora zwarć. Izolator jest układem izolującym zwarcia w linii dozorowej zarówno na wejściu jak i na wyjściu gniazda czujki (lewa i prawa strona). Takie rozwiązanie pozwala, w przypadku jednokrotnego zwarcia, na eliminację tylko jednej czujki. Izolator DB 2016 można ze względu na małą rezystancję szeregową stosować z każdą czujką w pętli dozorowej. W celu uproszczenia montażu, centrale pożarowe serii FP2000 i FP1200 mają już wbudowane izolatory na zaciskach pętlowych. Nie ma zatem potrzeby stosowania izolatorów na wejściu i wyjściu pętli z centrali. W odróżnieniu od innych urządzeń, izolatory zwarć są czułe na polaryzację. W związku z tym należy przestrzegać biegunowości przewodów, zgodnie z rysunkiem instalacyjnym. Rys.3 Zalecany schemat połączeń urządzeń pętlowych z izolatorem DB2016

43 4.4.1 Dane techniczne: Napięcie pracy V Prąd w stanie dozoru 30 μa Prąd w stanie zadziałania 6 ma Napięcie zadziałania 14,8 VDC Impedancja w czasie zadziałania 2,5 kω Maksymalna impedancja szeregowa 0,1 Ω Temperatura pracy -10ºC do +50 ºC Stopień ochrony IP 30 Wymiary: 100 x 13 mm 4.5 Ręczny ostrzegacz pożarowy DM2010 DM2010 jest urządzeniem typu ROP instalowanym na pętli wraz z czujkami i modułami pętlowymi. Komplet składa się z 3 elementów: modułu przycisku ROP typu DM2010 puszki do montażu natynkowego typu DM787 szybki szklanej typu DM711 Moduł przycisku ROP posiada dwa przewody z zaciskami do podłączenia w puszce montażowej. DM2010 ma swój unikalny adres na pętli, określany poprzez ustawienie przełączników adresowych. Adresowanie jest przy pomocy przełączników typu dip-switch w kodzie BCD (dwie grupy po 4 przełączniki do ustawiania jednej cyfry adresu).posiada diodowy wskaźnik zadziałania (czerwony LED). Zaciski ostrzegacza DM2010 podłączane są równolegle do pętli. Polaryzacja nie jest istotna dla pracy ostrzegacza, niemniej zaleca się zachowanie jednakowego sposobu podłączania dla wszystkich urządzeń na pętli. DM2010 DM787 DM Dane techniczne: Napięcie zasilania: V Pobór prądu w stanie dozoru: < 250 µa Pobór prądu w alarmie (z LED): 2.5 ma max Temperatura pracy: -10 ºC do 70 ºC Wilgotność: 0-95% Stopień ochrony: IP53 Wymiary: 87 x 87 x 56 mm Rodzaj uruchamiania: typ A - jednostopniowy - zbij szybkę

44 4.6 Ręczny ostrzegacz pożarowy DM2010E Ręczny ostrzegacz pożarowy DM2010E przeznaczony jest do współpracy z systemami pożarowymi firmy Aritech. Jest to zewnętrzna wersja ostrzegacza typu DM2010, przewidziana do pracy w trudnych warunkach klimatycznych. Ostrzegacz pożarowy DM2010E jest dostarczany w komplecie z hermetyczną obudową w kolorze czerwonym oraz szybką zabezpieczającą przycisk. DM2010E ma swój unikalny adres na pętli, określany poprzez ustawienie przełączników adresowych. Adresowanie jest przy pomocy przełączników typu dip-switch w kodzie BCD (dwie grupy po 4 przełączniki do ustawiania jednej cyfry adresu).posiada diodowy wskaźnik zadziałania (czerwony LED). Zaciski ostrzegacza DM2010E podłączane są równolegle do pętli. Polaryzacja nie jest istotna dla pracy ostrzegacza, niemniej zaleca się zachowanie jednakowego sposobu podłączania dla wszystkich urządzeń na pętli Dane techniczne: Napięcie zasilania: V Pobór prądu w stanie dozoru: < 250 µa Pobór prądu w alarmie (z LED): 2.5 ma max Temperatura pracy: -20 ºC do 60 ºC Wilgotność: 0-95% Stopień ochrony: Wymiary: IP67 87 x 87 x 56 mm Rodzaj uruchamiania: typ A - jednostopniowy - zbij szybkę Programowanie ostrzegacza DM2010 / DM2010E: 1. Autodetekcja ostrzegacza: ROP serii DM2010/DM2010E jest wykrywany automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Ostrzegacz jest wpisywany jako element typu ROP. Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis ostrzegacza - Przypisanie do strefy 2. ROP jako element równań logicznych Każdy ROP może być stosowany jako wejście logiczne: Wynik: przy spełnieniu warunków, wejście przyjmuje stan Moduł wejścia / wyjścia IO2014C, IO2031C, IO2032C, IO2034C Moduły serii IO20xxC są urządzeniami do przekazywania i zbierania informacji z innych systemów skojarzonych z systemem SAP. W rodzinie urządzeń występują następujące typy: IO2014C- jest 4 kanałowym modułem zawierającym 4 niezależne wejścia parametryczne

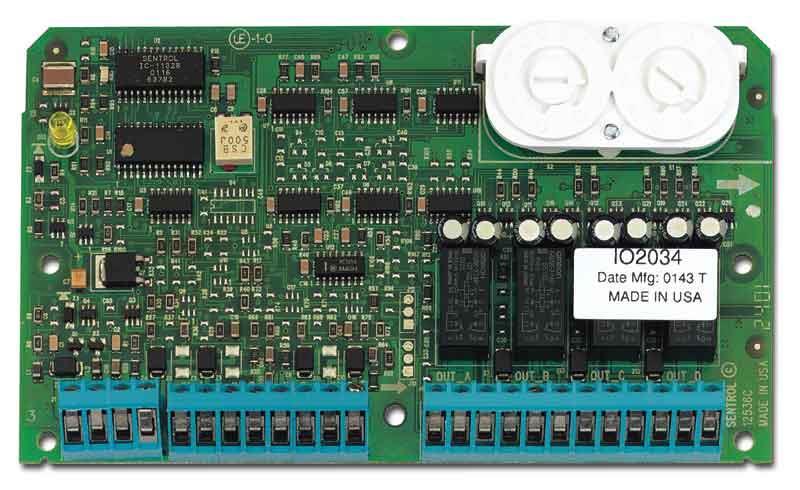

45 IO2031C- jest modułem zawierającym 2 niezależne wejścia parametryczne oraz 1 wyjście przekaźnikowe IO2032C- jest modułem zawierającym 2 niezależne wejścia parametryczne oraz 2 wyjścia przekaźnikowe IO2034C- jest 4 kanałowym modułem, zawierającym 4 niezależne wejścia monitorowane oraz 4 wyjścia przekaźnikowe. Dzięki zastosowaniu dwóch oporników końcowych, wyjścia modułów są monitorowane, a ew. uszkodzenie połączeń (przerwa lub zwarcie) - sygnalizowane przez centralę. Moduły mają formę płytki elektronicznej i montowane są w obudowie typu IO-2BOX Przykłady zastosowań wejść: Funkcje alarmowe o Przyłączenie czujek liniowych z wyjściami przekaźnikowymi do systemu (np. czujki Fireray 50/100R) o Przekazywanie informacji o pożarze z innych systemów np. z centrali konwencjonalnej Funkcje monitorowania o Monitorowanie stanu drzwi pożarowych (przez czujki magnetyczne) o Monitorowanie stanu klap oddymiających o Monitorowanie stanu innych urządzeń np. gaszących Przykłady zastosowań wyjść: Sterowanie centralami systemów gaszących i oddymiających Otwieranie drzwi pożarowych Włączanie trybu ewakuacja w systemach kontroli dostępu i alarmowych Przekazywanie informacji o pożarach i uszkodzeniach w strefach do innych central i systemów zarządzania budynkiem. Moduł IO2034C Dane techniczne: IO2014C IO2031C IO2032C IO2034C

46 ilość wejść ilość wyjść x obciążalność wyjść x 2A, 30VDC 2A, 30VDC 2A, 30VDC napięcie zasilania 17-39V 17-39V 17-39V 17-39V pobór prądu(maks) 420µA 350µA 350µA 350µA pobór prądu typowy <350µA <300µA <300µA <300µA temperatura pracy wilgotność 10-95% 10-95% 10-95% 10-95% Terminacja wejść modułu IO2034C Prawidłowa praca wejść modułu IO2034 wymaga zastosowania dwóch rezystorów końca zgodnie z pokazanymi schematami połączeniowymi. Interpretacja stanu wejścia przez centralę jest zgodna z tabelą: Rezystancja wejścia: Stan: przerwa - 330K 330K - 130K 130K - 8 K 8K - zwarcie przerwa pasywne aktywne zwarcie Typowe wartości rezystorów wynoszą 150kOhm dla EOL oraz 22-33kOhm dla rezystora alarmowego. Wejście logiczne może przybierać dwa stany: pasywny i aktywny. Zarówno stan przerwy jak i zwarcia są interpretowane jako uszkodzenia wejścia. Są to domyślne tryby pracy wejścia, możliwe jest również np. ustawienie trybu pracy bez rezystorów (niezalecane) Monitorowanie styków W celu monitorowania styków np. drzwi pożarowych lub klap dymowych, należy zastosować konfigurację z dwoma rezystorami końca linii. Otwarcie drzwi powinno ustawić wejście w stanie aktywnym. Wymagane jest zastosowanie styku magnetycznego typu NO Przykłady dołączania urządzeń współpracujących z modułem IO2034C Podłączenie czujki liniowej Fireray 50/100R Czujka liniowa Fireray 50/100R posiada wydzielone wyjścia przekaźnikowe alarmowe oraz uszkodzeniowe. Do modułu IO2034 można przyłączyć maksymalnie 4 takie czujki, każdą na oddzielne wejście, zgodnie z poniższym schematem. Uwaga: Czujka liniowa wymaga osobnego zasilania, dostarczonego z centrali lub własnego zasilacza, nie może być zasilana z pętli. W proponowanym rozwiązaniu zastosowano tryb automatycznego kasowania czujki liniowej po 30 sekundach od zadziałania. Wejście

47 Przykład podłączenia czujki liniowej do wejścia modułu IO2034C Przykłady programowania wejść logicznych modułu IO2034C Czujka liniowa Fireray50/100R To urządzenie ma wywołać akcję pożarową we wskazanej strefie. Wymagane są następujące: ustawienia wejść i wyjść logicznych oraz tablicy logicznej: Wejście 1: (numer wejścia logicznego) typ: wejście urządzenia adres: 1/23 (pętla/adres modułu) wejście: 1 (numer wejścia w module IO2034) Wyjście 1: (numer wyjścia logicznego) typ: Strefa numer strefy:1 funkcja: pożar Tablica logiczna: Wejście1=Wyjście Monitorowanie styków drzwi pożarowych Otwarcie drzwi pożarowych ma być zapisane w rejestrze zdarzeń i ew. zgłoszone jako stan, bez wywoływania akcji alarmowej. Wymagane są następujące ustawienia wejścia: Wejście 1: (numer wejścia logicznego) typ: wejście urządzenia adres: 1/23 (pętla/adres modułu) wejście: 1 (numer wejścia w module IO2034) zapis: jako stan nazwa wejścia (do 40 znaków) Przykłady programowania wyjść logicznych modułu IO2034C Wyjście typu sygnalizator strefowy To wyjście w module IO2034C ma pracować jako sygnalizator strefowy: włączany przy pożarze we wskazanej strefie. W zależności od ustawień, ma być respektowany ogólny czas opóźnienia dla syren.

48 Wyjście 1: (numer wyjścia logicznego) typ: wyjście urządzenia adres: 1/23 (pętla/adres modułu) wyjście 1 (numer przekaźnika w module IO2034) Dodatkowe ustawienia dla wyjścia: Połączenie wyjścia do: Syren Tryb pracy wyjścia: Strefa Strefa:1 Brak ustawienia trybu spowoduje, że wyjście będzie włączane przy pożarze w dowolnej strefie Wyjście sygnalizujące pożar w strefie 1 lub 2 To wyjście w module IO2034C ma być włączane przy pożarze w strefie 1 lub 2 (bez opóźnień). Należy zdefiniować jedno wyjście i dwa wejścia logiczne informujące o pożarze w strefach 1 lub 2. Wyjście 1: (numer wyjścia logicznego) typ: wyjście urządzenia adres: 1/23 (pętla/adres modułu) wyjście 1 (numer przekaźnika w module IO2034) Dodatkowe ustawienia dla wyjścia: Połączenie wyjścia do: tablicy logicznej Wejście 1: (numer wejścia logicznego) typ: Strefa numer strefy:1 funkcja: pożar Wejście 2: (numer wejścia logicznego) typ: Strefa numer strefy:2 funkcja: pożar Tablica logiczna: (Wejście1) lub(wejście2) =Wyjście1 4.8 Moduł linii bocznej IU2055C Opis produktu Moduł bocznej linii konwencjonalnej umożliwia podłączenie standardowych (konwencjonalnych) czujek do systemu adresowalnego FP2864C-18/FP1216C-18. Do jednego modułu można podłączyć wiele czujek (do 20), jednak wszystkie będą widziane przez centralę pod jednym wspólnym adresem, który jest adresem modułu. Moduł ma formę płytki elektronicznej zamontowanej w obudowie typu IO-2BOX. Zarówno czujki jak i sam moduł są zasilane z pętli. Należy zwrócić uwagę na stosunkowo duży pobór prądu przez moduł, zarówno w stanie spoczynku, jak i przy zadziałaniu czujek. Moduł IU2055C posiada dodatkowy tryb pracy, przewidziany do obsługi urządzeń iskrobezpiecznych. Przy zastosowaniu dodatkowej Bariery Zenera GBX2000 możliwe jest dołączenie czujek iskrobezpiecznych (konwencjonalnych) do systemu

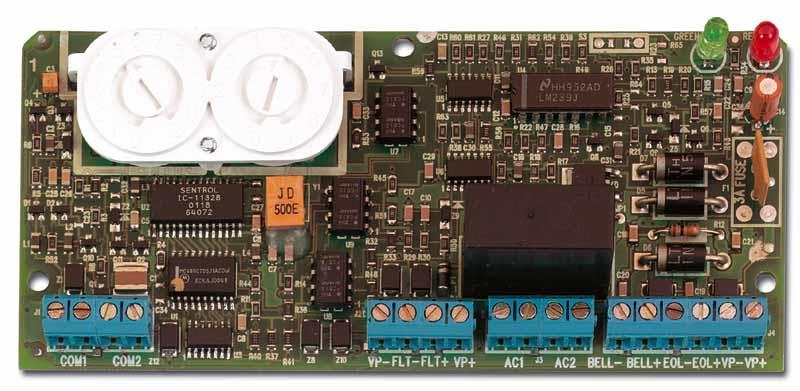

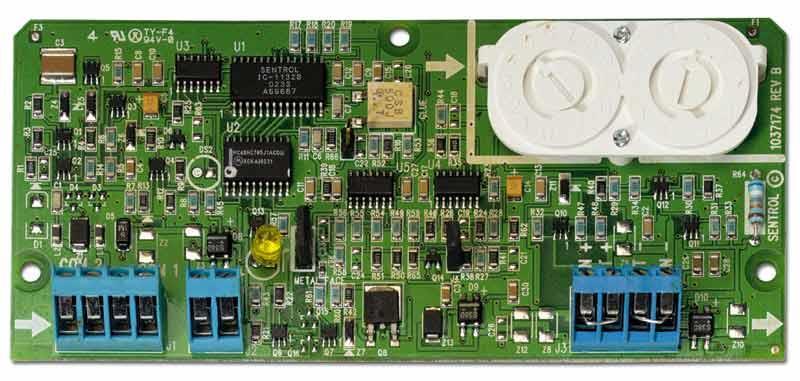

49 4.8.2 Główne cechy produktu Moduł adresowalny linii bocznej konwencjonalnej (płytka elektroniki z zaciskami śrubowymi) Współpracuje bezpośrednio z serią czujek konwencjonalnych serii 700 Liczba czujek konwencjonalnych do 20 Prąd spoczynkowy do 15 ma Wskaźnik zadziałania LED Moduł IU2055C Dane techniczne Napięcie zasilania z pętli: V, Całkowity prąd spoczynkowy, pobierany z pętli: < 15 ma Maksymalny prąd w alarmie: <35 ma Napięcie zasilania czujek konwencjonalnych: V Maksymalny prąd spoczynkowy czujek: 3.5 ma Maksymalna pojemność linii: < 1µF Maksymalna rezystancja linii: < 100 ohm Temperatura pracy: -10 C do 70 C Zakres wilgotności: 0-95%; bez kondensacji Wymiary: 150*90mm Rezystor EOL: 3.9 kohm Interpretacja impedancji linii konwencjonalnej przez moduł: a. zwarcie <100 Ohm b. alarm Ohm c. stan pasywny 2.7 K K Ohm d. przerwa > 15 K Podłączenie czujek konwencjonalnych do modułu Sposób podłączenia czujki konwencjonalnej przedstawia poniższy rysunek. Należy pamiętać, że ilość czujek podłączonych do jednego modułu jest ograniczona nie tylko parametrami elektrycznymi, ale głównie przepisami dot. projektowania SSP.

50 IU2055C (+) (+) (-) DI650+ DB860 Rys.6 Podłączenie czujki konwencjonalnej do modułu IU2055C Programowanie modułu linii bocznej 1. Autodetekcja modułu: Moduł IU2055C jest wykrywany automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Moduł jest wpisywany jako element typu IUM. Przy ustawieniach domyślnych, zadziałanie modułu jest interpretowane przez centralę w ten sam sposób, jak zadziałanie czujki analogowej, adresowalnej na pętli. Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis modułu - Przypisanie do strefy 2. Moduł jako element równań logicznych Moduł IU2055C może być stosowany jako wejście logiczne: Wynik: przy spełnieniu warunków, wejście przyjmuje stan Pętlowy sterownik syren IU2080C Pętlowy (adresowalny) sterownik sygnalizatorów umożliwia zdalne sterowanie wyniesionymi na pętli urządzeniami, które wymagają dodatkowego (zewnętrznego) zasilania. W szczególności dedykowany jest do sterowania sygnalizatorami akustycznymi lub optycznymi w systemach pożarowych. Moduł może mieć kilka trybów pracy, szczegółowo opisanych w instrukcji instalacji: Linia 2-przewodowa z rezystorem końca linii o W tym trybie pracy sygnalizatory są podłączane równolegle do linii. Dla niektórych urządzeń może być wymagane stosowanie dodatkowych diod separujących (polaryzacja wyjścia jest zmieniana w chwili jego włączenia) Linia 4-przewodowa o W tym trybie pracy nie ma potrzeby stosowania rezystora EOL- jest on wbudowany w moduł. Dla niektórych urządzeń może być wymagane stosowanie dodatkowych diod separujących (polaryzacja wyjścia jest zmieniana w chwili jego włączenia) Obsługa głośników radiowęzła

51 o Ten tryb jest stosowany do włączania do obwodu głośników urządzeń rozgłaszających (radiowęzłowych). Wymagane jest stosowanie rezystora końca linii oraz kondensatorów separujących poszczególne głośniki od siebie. Rozwiązanie przewidziane do systemów radiowęzłowych o amplitudzie sygnału audio 70V rms. EOL (+) EOL (-) Linia 2 przewodowa Bell (+) Bell (-) EOL (+) EOL (-) Linia 4 przewodowa Bell (+) Bell (-) EOL (+) EOL (-) Bell (+) Bell (-) Praca w trybie audio, wymagany rezystor EOL AC 2 AC 1 Do wzmacniacza radiowęzła Rys.7 Dostępne warianty podłączenia urządzeń do modułu IU2080C Projektując pętlę z modułami IU2080C należy zwrócić uwagę na kilka dodatkowych czynników: moduł IU2080C wymaga zastosowania zewnętrznego zasilania. Jest ono stosowane do zasilania syren jak i samego modułu. poziom napięcia zasilającego jest monitorowany. Jego brak zostanie zgłoszony jako uszkodzenie wyjścia. moduł posiada dodatkowe wejście monitora styku do przekazania informacji o uszkodzeniu. Zalecane jest połączenie wyjścia uszkodzenie zasilacza buforowego z tym wejściem. System przekaże wtedy informację o braku zasilania 220V i innych usterkach zasilacza wyjście na syreny jest monitorowane sygnalizacja przerwy i zwarcia. Prawidłowa praca tych obwodów może wymagać zastosowania diod separujących sygnalizatory.

52 Moduł IU2080C Dane techniczne modułu Moduł adresowalny - pętlowy sterownik syren (płytka elektroniki z zaciskami śrubowymi) Obciążalność przekaźnika wyjściowego: 3A na 24Vdc Wyjście przekaźnikowe monitorowane; wymagane zewnętrzne zasilanie Napięcie zasilania z pętli: V Całkowity prąd spoczynkowy z pętli < 350 µa (< 200 µa typowo) Prąd spoczynkowy z zasilacza: <11 ma przy 24 V dc Prąd w alarmie z zasilacza: <72 ma przy 24 V dc Napięcie monitorujące 2.2 V dc, odwrócona polaryzacja Rezystor końcowy 10 kohm 1/4W, 5% Napięcie monitorujące ok. 2.2 VDC (polaryzacja odwrócona) Napięcie linii syreny w alarmie: 24 VDC Wymiary: 150*90mm (bez obudowy) Programowanie pętlowego sterownika syren 1. Autodetekcja modułu: Moduł IU2080C jest wykrywany automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Moduł jest wpisywany jako element typu ICC. Wymagane ustawienia w programie (po procedurze autodetekcji): - Stworzenie wyjścia logicznego typu Kontrolowane Wyjście Urządzenia - Określenie sposobu pracy wyjścia 2. Moduł jako element równań logicznych Moduł IU2080C może być stosowany jako wejście logiczne.

53 4.10 Sygnalizatory adresowalne Sygnalizatory akustyczne AS2363, AS2364 AS2363 / AS2364 to sygnalizatory akustyczne serii 2000, instalowane w płytkiej (AS2363) i głębokiej (AS2364) podstawie oraz zasilane z pętli. Sygnalizatory te generują sygnał dźwiękowy o dużym natężeniu, przy jednoczesnym niskim poborze prądu, co redukuje zapotrzebowanie energetyczne całego systemu. Sygnalizatory umożliwiają również regulację natężenia generowanego sygnału podczas instalacji oraz wybór jednego z 32 tonów Dane techniczne sygnalizatorów akustycznych Napięcie zasilania: VDC Pobór prądu: Alarm 5.1 ma Spoczynek 310 µa natężenie sygnału 1m* częstotliwość sygnału Hz* Temperatura pracy: Klasa środowiskowa: -10 C do +55 C IP21 (AS2363) / IP65 (AS2364) * zgodność z normą EN54-3 dla sygnałów 1, 2, 3, 6, 7 i Sygnalizatory optyczno-akustyczne ASC2366, ASC2367, ASW2366, ASW2367 Dostępne są sygnalizatory w kategorii W (urządzenia instalowane na ścianie) oraz C (urządzenia instalowane na suficie), dzięki czemu istnieje możliwość wyboru miejsca lokalizacji sygnalizatora oraz odpowiedniego pokrycia obszaru. Poniżej przedstawiono przykładowe rozmieszczenie (wraz z pokryciem obszaru) dla sygnalizatorów instalowanych na ścianie oraz na suficie. Sygnalizatory te zasilane są bezpośrednio z pętli, ale w przypadku mocno obciążonej pętli istnieje również możliwość podłączenia zewnętrznego, certyfikowanego zasilacza. Wszystkie sygnalizatory generują duże natężenie dźwięku przy stosunkowo niskim poborze prądu, posiadają możliwość wyboru jednego z 32 tonów o różnym kształcie (ciągłym, przerywanym, prostokątnym lub piłokształtnym), częstotliwości, czasie trwania oraz natężeniu. Dodatkowo istnieje możliwość ograniczenia natężenia generowanego dźwięku o 8dB. Z kolei dla sygnału optycznego istnieje możliwość wyboru częstotliwości błysków. Sygnalizatory optyczno-akustyczne serii ASx236x wykorzystują protokół Aritech 2000, dzięki czemu możliwa jest bezpośrednia współpraca z centralami serii FP1200/FP2000. Należy pamiętać, aby w celu prawidłowej pracy urządzenia, zdefiniować adres 80 lub wyższy. W przeciwnym wypadku sygnalizator będzie pracował tylko jako akustyczny.

54 Rys. 8 Przykładowe rozmieszczenie (wraz z pokryciem obszaru) dla sygnalizatorów instalowanych na ścianie oraz na suficie Dane techniczne sygnalizatorów optyczno-akustycznych Napięcie zasilania: VDC Pobór prądu: zasilanie z pętli zasilanie zewnętrzne zasil. zewn. brak zasil. zewn. Alarm: sygnalizator akustyczny 5.1mA 5.1mA 0 sygnalizator 24Vdc 0.5Hz 20mA 0.31mA 20mA sygnalizator 24Vdc 1Hz 40mA 0.31mA 40mA sygnalizator 24Vdc 0.5Hz 25.1mA 5.1mA 20mA sygnalizator 24Vdc 1Hz 45.1mA 5.1mA 40mA Spoczynek: 0.31mA 0.31mA 0 Sygnalizator akustyczny: natężenie sygnału 1m* częstotliwość sygnału Hz* Sygnalizator optyczny: częstotliwość błysków pokrycie obszaru (sygnalizator sufitowy) pokrycie obszaru (sygnalizator ścienny) 0.5Hz/1Hz C-3-9 (190m3) W (168m3) Temperatura pracy: Klasa środowiskowa: -10 C do +55 C IP21 (ASC2366, ASW2366) / IP65 (ASC2367, ASW2367) * zgodność z normą EN54-3 dla sygnałów 1, 2, 3, 6, 7 i Programowanie sygnalizatorów adresowalnych 1. Autodetekcja : Sygnalizator jest wykrywany automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis sygnalizatora - Zdefiniowanie wyjścia logicznego typ Kontrolowane wyjście urządzenia, a. w definicji wyjścia należy podać adres sygnalizatora, zdefiniować opis wyjścia oraz wybrać sposób aktywacji wyjścia (funkcja Połącz do:) możliwe opcje to tablica logiczna (wymaga zdefiniowania równania logicznego), Sygnalizatory, Straż Pożarna, Uszkodzenie, Ochrona ppoż. (aktywacja wyjścia logicznego równolegle z jednym z wyjść w centrali, dodatkowo z ograniczeniem aktywacji wyjścia do strefy lub obszaru) 4.11 Analogowe, adresowalne czujki liniowe FD2705R i FD2710R Czujki liniowe FD2705R i FD2710R zawierają nadajnik i odbiornik podczerwieni, zamontowane w jednej, zwartej obudowie. Sygnał jest odbijany przez lustro pryzmatyczne i analizowany pod kątem obecności dymu. Czujki te są specjalnie zaprojektowane do zastosowań, gdzie montaż punktowych czujników dymu jest niemożliwy ze względu na dużą wysokość lub niedostępność. Czujki serii FD27xxR

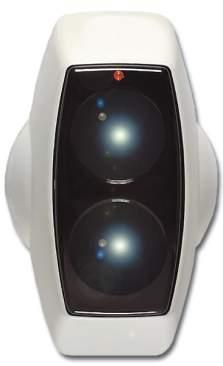

55 wykorzystują protokół Aritech 2000 oraz są zasilane z pętli, dzięki czemu możliwa jest bezpośrednia współpraca z centralami serii FP1200/FP Dane techniczne czujki liniowej FD2705R i FD2710R Napięcie zasilania z pętli: VDC Zakres dozoru 5-50m (5-100m) Detekcja poprzeczna 7,5m Pobór prądu: spoczynkowo alarm Temperatura pracy: -30 C do +55 C Klasa środowiskowa: IP50 5 ma 9 ma Programowanie czujki liniowej 2. Autodetekcja: Czujka liniowa jest wykrywana automatycznie w trakcie uruchomienia procedury autodetekcji elementów pętlowych ( System-Ustawienia fabryczne - Urządzenia ) dla centrali z ustawionym protokołem FP2000/ Sentrol. Wymagane ustawienia w programie (po procedurze autodetekcji): - Opis czujki - Przypisanie do strefy
