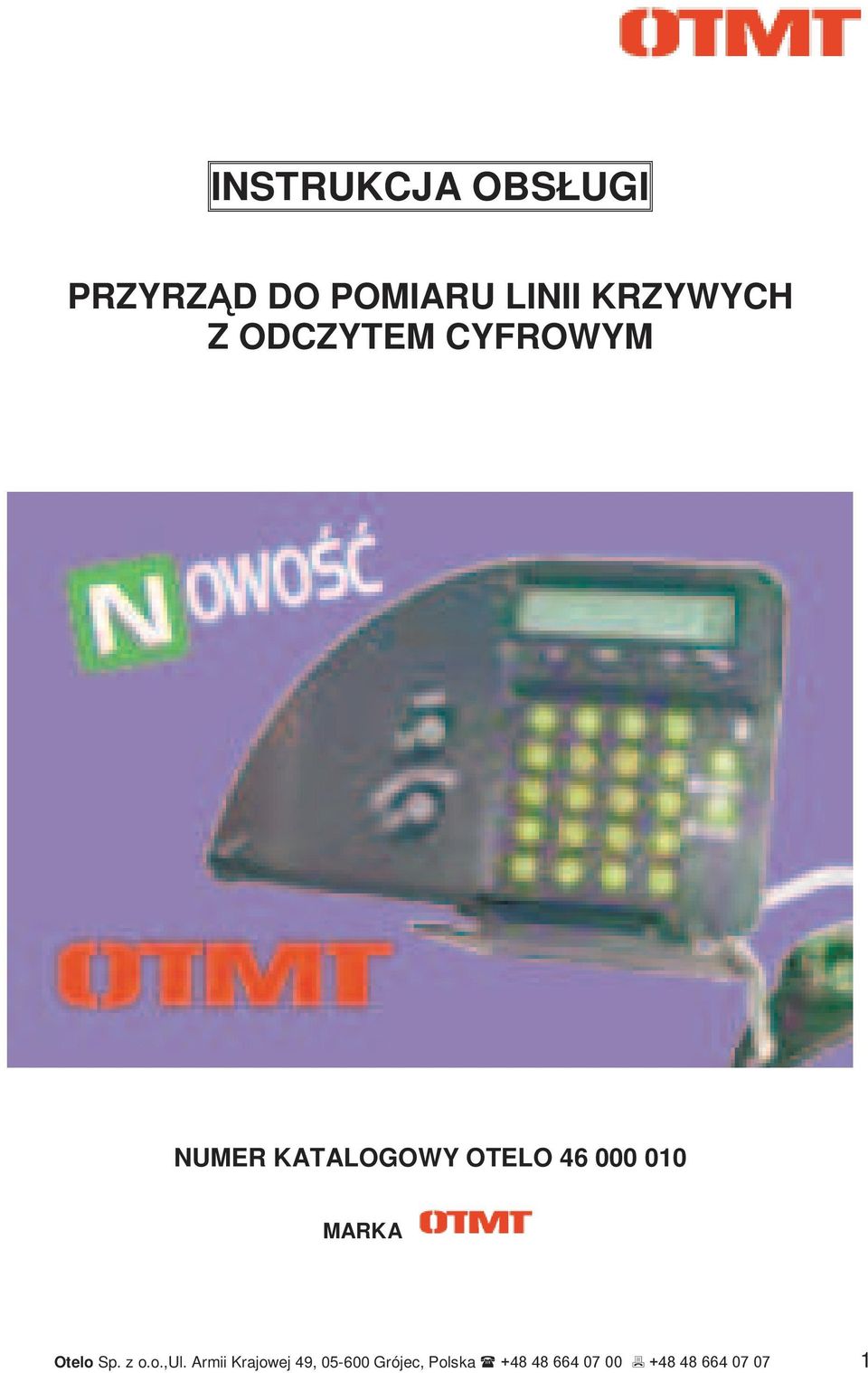

1 INSTRUKCJA OBSŁUGI PRZYRZĄD DO POMIARU LINII KRZYWYCH Z ODCZYTEM CYFROWYM NUMER KATALOGOWY OTELO MARKA Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

2 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

3 Dane techniczne 1. Obudowa z tworzywa ABS, metalowy brelok 2. Wyświetlacz LCD z ochronną klapką 3. Latarka miniaturowa 4. Busola miniaturowa 5. Pomiary linii krzywych w róŝnych skalach 6. Kalkulator przeliczeniowy 8 cyfrowy 7. Zasilanie bateryjne 2 x LR44 (baterie w dostawie) 8. Funkcja RESET dla usuwania błędów 9. Funkcja włączania przyrządu AC/ON z funkcją oszczędzania energii (automatyczne wyłączanie nieuŝywanego przyrządu po 5 minutach) 10. Kółko pomiarowe Kalkulator Włącznik ON/OFF Przyciski numeryczne od 0 do 9 Przyciski funkcyjne +; -; x; ; = Przycisk CE dla kasowania ostatniej operacji. Podwójne przyciśnięcie powoduje kasowanie wyświetlacza. JeŜeli na wyświetlaczu pojawi się znak E (error), oznacza to wynik kalkulacji większy od zakresu wyświetlacza (+/ ). NaleŜy przycisnąć AC/ON w celu skasowania wyniku. Pomiary linii krzywych Naciśnij przycisk SCALE aby otworzyć funkcję pomiaru linii krzywych. Na wyświetlaczu ukaŝą się ikony oraz MM JeŜeli podziałka mapy wynosi 1: 5000, wprowadź 5000, naciśnij przycisk = dla potwierdzenia operacji. Wartość podziałki pozostanie w pamięci przyrządu takŝe po jego wyłączeniu. Przed naciśnięciem =, przyciskiem CE moŝna skasować aktualne wartości na wyświetlaczu i wprowadzić nowe. Naciśnij przycisk MEASURE i przystąp do pomiarów. Na wyświetlaczu ukaŝą się ikony: ı i KM. Wartość jest mierzona w KM. Pomiary przeprowadza się poprzez toczenie kołkiem pomiarowym po linii krzywej (np. mapie). Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

Funkcja włączania przyrządu AC/ON z funkcją oszczędzania energii (automatyczne wyłączanie nieuŝywanego przyrządu po 5 minutach) 10.

4 JeŜeli podziałka została nastawiona na 0, wartość mierzona pokazana jest w MM. Naciśnij przycisk MEASURE i przystąp do pomiarów. Na wyświetlaczu ukaŝą się ikony: ı i MM. Wartość jest mierzona w MM (pomiar rzeczywisty). Po dokonaniu pomiarów naciśnij przycisk = aby wprowadzić funkcję kalkulatora. Wartość zmierzona linii krzywej będzie znajdować się na wyświetlaczu i moŝe być uŝywana do dalszych operacji kalkulacyjnych. Naciśnij przycisk AC/ON aby skasować dane z wyświetlacza. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

Po dokonaniu pomiarów naciśnij przycisk = aby wprowadzić funkcję kalkulatora.

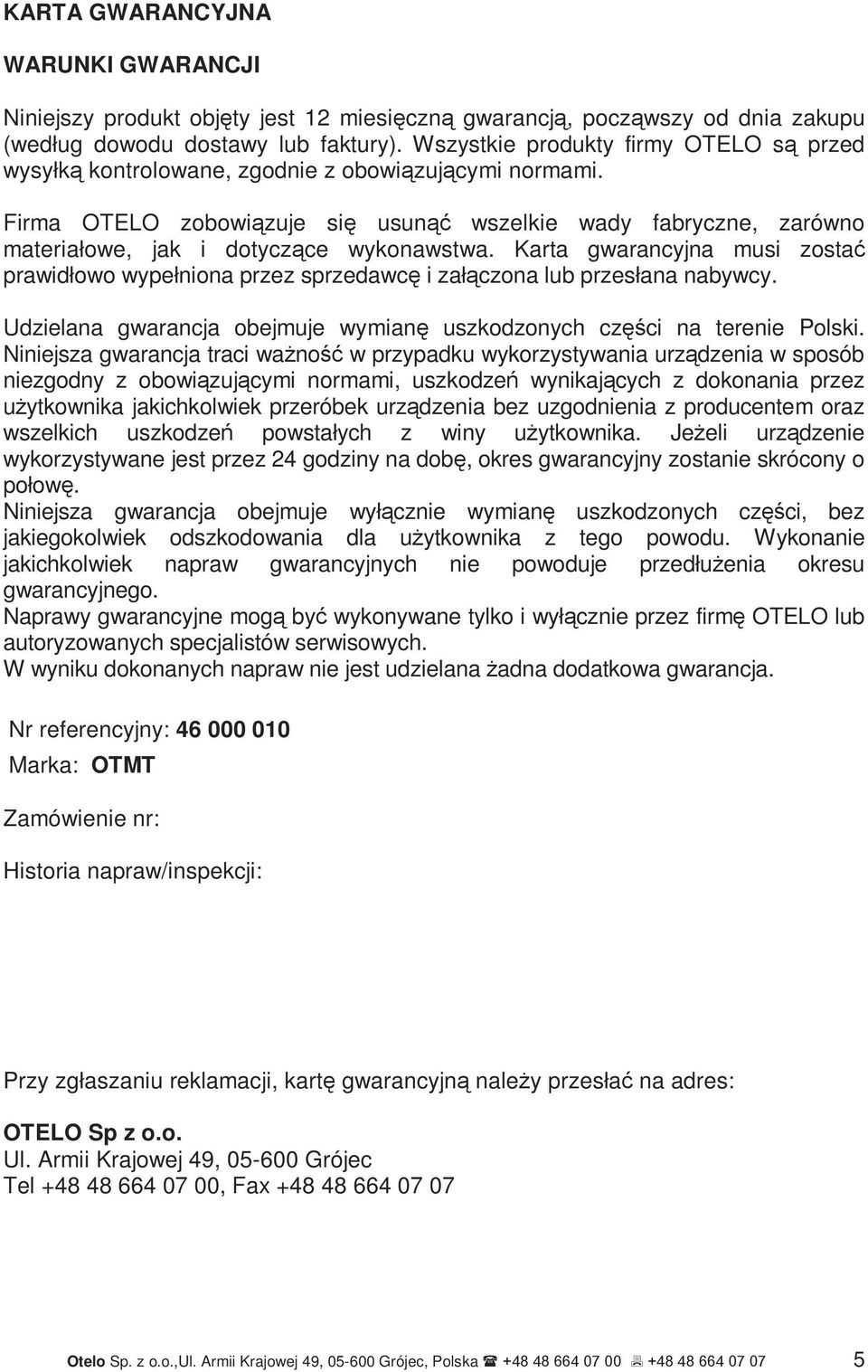

5 KARTA GWARANCYJNA WARUNKI GWARANCJI Niniejszy produkt objęty jest 12 miesięczną gwarancją, począwszy od dnia zakupu (według dowodu dostawy lub faktury). Wszystkie produkty firmy OTELO są przed wysyłką kontrolowane, zgodnie z obowiązującymi normami. Firma OTELO zobowiązuje się usunąć wszelkie wady fabryczne, zarówno materiałowe, jak i dotyczące wykonawstwa. Karta gwarancyjna musi zostać prawidłowo wypełniona przez sprzedawcę i załączona lub przesłana nabywcy. Udzielana gwarancja obejmuje wymianę uszkodzonych części na terenie Polski. Niniejsza gwarancja traci waŝność w przypadku wykorzystywania urządzenia w sposób niezgodny z obowiązującymi normami, uszkodzeń wynikających z dokonania przez uŝytkownika jakichkolwiek przeróbek urządzenia bez uzgodnienia z producentem oraz wszelkich uszkodzeń powstałych z winy uŝytkownika. JeŜeli urządzenie wykorzystywane jest przez 24 godziny na dobę, okres gwarancyjny zostanie skrócony o połowę. Niniejsza gwarancja obejmuje wyłącznie wymianę uszkodzonych części, bez jakiegokolwiek odszkodowania dla uŝytkownika z tego powodu. Wykonanie jakichkolwiek napraw gwarancyjnych nie powoduje przedłuŝenia okresu gwarancyjnego. Naprawy gwarancyjne mogą być wykonywane tylko i wyłącznie przez firmę OTELO lub autoryzowanych specjalistów serwisowych. W wyniku dokonanych napraw nie jest udzielana Ŝadna dodatkowa gwarancja. Nr referencyjny: Marka: OTMT Zamówienie nr: Historia napraw/inspekcji: Przy zgłaszaniu reklamacji, kartę gwarancyjną naleŝy przesłać na adres: OTELO Sp z o.o. Ul. Armii Krajowej 49, Grójec Tel , Fax Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

Firma OTELO zobowiązuje się usunąć wszelkie wady fabryczne, zarówno materiałowe, jak i dotyczące wykonawstwa.
