INSTRUKCJA OBSŁUGI ŚREDNICÓWKI 3 PUNKTOWE Z ODCZYTEM CYFROWYM NUMERY KATALOGOWE OTELO: 42490106, 42490112,

1 INSTRUKCJA OBSŁUGI ŚREDNICÓWKI 3 PUNKTOWE Z ODCZYTEM CYFROWYM NUMERY KATALOGOWE OTELO: , , , MARKA Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

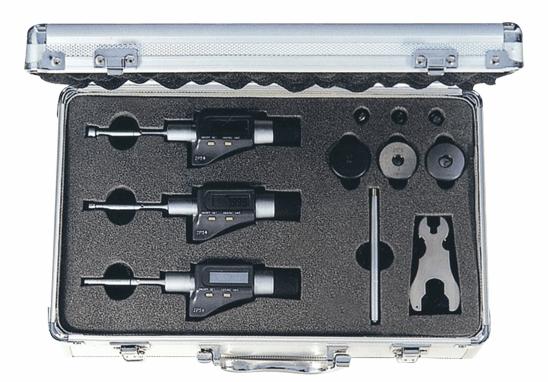

2 Rys.1 Dane techniczne 1. Odczyt 0,001 mm. 2. Końcówki pomiarowe z węglików spiekanych. 3. Dokładność: ± 4µ dla zakresu od 6 do 40 mm. ± 5µ dla zakresu powyŝej 40 mm. 4. Pomiar otworów o minimalnej średnicy 12 mm. 5. W dostawie: przedłuŝka, pierścienie wzorcowe, klucz obsługowy. 6. Wyjście danych. 7. Funkcja HOLD. 8. Pomiary absolutne i pośrednie (ABS/Płynne zero). 9. Funkcja nastaw pola tolerancji. 10. Zamiana mm na cale. 11. Zasilanie: bateria SR44 (w dostawie). 12. Świadectwo jakości i instrukcja obsługi w dostawie. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

1. Elementy funkcjonalne - rys.1 1. Średnicówka 2. Wyświetlacz LCD 3. Pokrętło zapadkowe 4. Przycisk transferu danych 5. Przycisk ON/OFF SET 6. Przycisk ABS/INC UNIT 7. Pierścień wzorcowy 8.

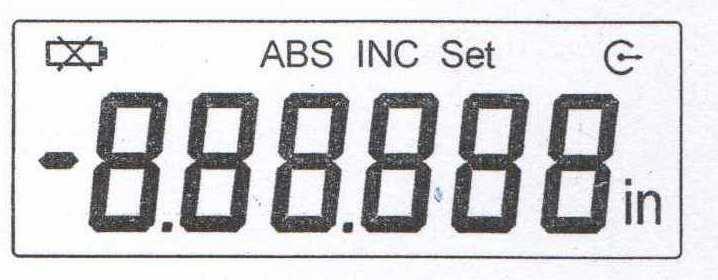

3 1. Elementy funkcjonalne - rys.1 1. Średnicówka 2. Wyświetlacz LCD 3. Pokrętło zapadkowe 4. Przycisk transferu danych 5. Przycisk ON/OFF SET 6. Przycisk ABS/INC UNIT 7. Pierścień wzorcowy 8. PrzedłuŜka 9. Klucz obsługowy 10. Gniazdo wyjścia danych RS Bateria 2. Ustawianie zera Wyczyścić miękką szmatką powierzchnie pomiarowe oraz otwór pierścienia wzorcowego. Obracać pokrętłem zapadkowym do momentu kontaktu z powierzchnią otworu. Powtarzać operację do momentu uzyskania wartości nominalnej pierścienia wzorcowego. 3. MontaŜ przedłuŝki Montować przedłuŝkę do pomiarów głębokich otworów. Odkręcić przy pomocy klucza obsługowego głowicę średnicówki z wyświetlaczem. Przykręcić przy uŝyciu klucza przedłuŝkę pomiędzy głowicę i część pomiarową. Ustawić ponownie zero. UWAGA! UŜywać wyłącznie klucza obsługowego do czynności montaŝowych. Nie uŝywać głowicy jako elementu dokręcającego. Groźba uszkodzenia. 4. Funkcje ON/OFF...SET: Włącznik. Nastawy oryginalne. ABS/INC UNIT: Pomiar absolutny / Pomiar pośredni. Zamiana mm na cale. 5. Wyświetlacz LCD Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

4 6. Przyciski Dwa sposoby uŝywania przycisków: 6.1. Przycisk ON-OFF SET 1) Nacisnąć i puścić: Włączanie i wyłączanie zasilania. 2) Nacisnąć i trzymać przez min. 2 sekundy: Przyrząd jest w gotowości nastawiania danych, napis Set miga na wyświetlaczu. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

5 a) Nacisnąć i trzymać: Zmiana wartości (cyfry) na wyświetlaczu. Puścić przycisk, kiedy nastawiona wartość miga. b) Przyciskać wielokrotnie aŝ do uzyskania Ŝądanej wartość. Kolejność cyfr: c) Nacisnąć i trzymać min. 2 sekundy: Napis Set miga na wyświetlaczu, jeŝeli nastawiono ostatnią wartość. Nacisnąć przycisk danych. Wyświetlacz pokazuje dane ostateczne. Zakończono nastawianie danych. UWAGA! E2 wyświetli się, jeŝeli dane nastawiane wynoszą 254mm i powyŝej. NaleŜy ponowić nastawianie danych tj. powtórzyć czynności wg punktu 2 aŝ do momentu uzyskania poprawnych wartości. Nastawione dane są zapamiętane w przypadku wyłączenia przyrządu. Nastawione dane zostaną utracone przy wymianie baterii. JeŜeli bateria jest zuŝyta lub wymieniona i wartości zostały skasowane, przyrząd wymaga czynności nastawczych. JeŜeli napis Set miga na wyświetlaczu po włączeniu zasilania, oznacza gotowość nastawiania. Aby przerwać czynności nastawcze, naleŝy nacisnąć przycisk ABS/INC UNIT. Nastawianie zostanie skasowane i system wróci do aplikacji ABS, Dane metryczne naleŝy ustawiać w aplikacji metrycznej, dane w calach ustawiać w aplikacji calowej Przycisk ABS/INC UNIT Naciśnij i puść: Na wyświetlaczu pojawi się komunikat ABS o pomiarze bezpośrednim lub INC o pomiarze pośrednim. Naciśnij i trzymaj min. 2 minuty: Zamiana mm/cale. JeŜeli pojawi się komunikat in przyrząd działa w systemie calowym. W przeciwnym razie w systemie calowym. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

6 7. Zasilanie Baterię typu SR44 naleŝy włoŝyć do odpowiedniego gniazda z tyłu przyrządu, biegunem + do góry. JeŜeli pojawi się komunikat w lewej części wyświetlacza LCD o słabej baterii lub dane na wyświetlaczu są niewyraźne i słabo widoczne, naleŝy wymienić baterię. Zasilanie samoczynnie się wyłączy po 5 minutach nieuŝywania przyrządu. Przywrócenie do stanu gotowości następuje poprzez naciśnięcie przycisku ON/OFF SET. Pokrywę gniazda bateryjnego zdejmuje się przekręcając ją przeciwnie do ruchu wskazówek zegara, przy uŝyciu monety. Zamknięcie w ten sam sposób w kierunku zgodnym z ruchem wskazówek zegara. 8. Wyjście danych Gniazdo wyjścia danych typu RS232C. Średnicówkę naleŝy podłączyć do komputera przewodem SPC lub USB. Aby uruchomić jednorazowy transfer danych, naleŝy przycisnąć i puścić przycisk transferu danych. Na wyświetlaczu LCD ukaŝe się jednorazowo komunikat transferu danych w trakcie. Aby uruchomić ciągły transfer danych, naleŝy przycisnąć i trzymać min. 2 minuty przycisk transferu danych. Na wyświetlaczu LCD ukaŝe się ciągły komunikat transferu danych w trakcie. Aby podłączyć przewód do transferu danych, naleŝy zdjęć pokrywkę gniazda wyjścia danych. NaleŜy uwaŝać, aby jej nie zgubić Charakterystyka gniazda wyjścia danych Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

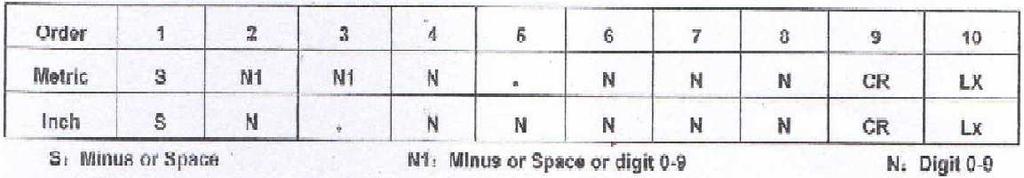

8.2. Charakterystyka transferu danych 9. Charakterystyka techniczna średnicówki Siła pomiaru: 15-40 N Pobór mocy: <=35 µa Temperatura pracy: 0-40ºC Temperatura magazynowania: -20ºC - +60ºC 10.

Nie naciskać przycisków przy uŝyciu jakichkolwiek narzędzi, szpikulców, itp. Nie uŝywać przyrządu i nie magazynować w nasłonecznionych, nadmiernie nagrzanych lub wychłodzonych pomieszczeniach.

7 8.2. Charakterystyka transferu danych 9. Charakterystyka techniczna średnicówki Siła pomiaru: N Pobór mocy: <=35 µa Temperatura pracy: 0-40ºC Temperatura magazynowania: -20ºC - +60ºC 10. Uwagi eksploatacyjne Nie uderzać przyrządem. UwaŜać, aby nie upadł. Nie stosować zbyt duŝej siły przy pomiarach. Nie demontować przyrządu. Nie naciskać przycisków przy uŝyciu jakichkolwiek narzędzi, szpikulców, itp. Nie uŝywać przyrządu i nie magazynować w nasłonecznionych, nadmiernie nagrzanych lub wychłodzonych pomieszczeniach. Nie uŝywać przyrządu w środowisku pola magnetycznego lub wysokiego napięcia. UŜywać miękkiej, bawełnianej szmatki do czyszczenia przyrządu. Nie uŝywać rozpuszczalników, acetonów, benzyny itp. Przed uŝyciem, wyczyścić powierzchnie pomiarowe przyrządu. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

8 Wymienić baterię po długim okresie nie uŝywania przyrządu. 11. Rozwiązywanie problemów Problem Przyczyna Sposób naprawy Komunikat E 1 Przekroczone dane Nacisnąć ON/OFF SET Komunikat E 3 Sensor wyładowany Sensor zepsuty Wymiana baterii Naprawa przyrządu Nieprawidłowe pomiary Brudne powierzchnie pomiarowe Nieprawidłowe nastawy Wyczyścić powierzchnie pomiarowe Sprawdzić nastawy i reset LCD nie działa Źle włoŝona bateria WłoŜyć prawidłowo baterię Wyświetlacz nie stały Wyświetlacz miga Wyświetlacz ciemny ZuŜyta bateria Napięcie baterii < 1, 45V Napięcie baterii < 1, 45V Źle włoŝona bateria Wymiana baterii Wymiana baterii Wymiana baterii WłoŜyć prawidłowo baterię Wyświetlacz zamazany Napięcie baterii < 1, 45V Wymiana baterii Wyjście danych nie działa Przewód nieprawidłowo włoŝony do gniazda Sprawdzić prawidłowość instalacji przewodu w gnieździe wyjścia danych Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

9 KARTA GWARANCYJNA WARUNKI GWARANCJI Niniejszy produkt objęty jest 12 miesięczną gwarancją, począwszy od dnia zakupu (według dowodu dostawy lub faktury). Wszystkie produkty firmy OTELO są przed wysyłką kontrolowane, zgodnie z obowiązującymi normami. Firma OTELO zobowiązuje się usunąć wszelkie wady fabryczne, zarówno materiałowe, jak i dotyczące wykonawstwa. Karta gwarancyjna musi zostać prawidłowo wypełniona przez sprzedawcę i załączona lub przesłana nabywcy. Udzielana gwarancja obejmuje wymianę uszkodzonych części na terenie Polski. Niniejsza gwarancja traci waŝność w przypadku wykorzystywania urządzenia w sposób niezgodny z obowiązującymi normami, uszkodzeń wynikających z dokonania przez uŝytkownika jakichkolwiek przeróbek urządzenia bez uzgodnienia z producentem oraz wszelkich uszkodzeń powstałych z winy uŝytkownika. JeŜeli urządzenie wykorzystywane jest przez 24 godziny na dobę, okres gwarancyjny zostanie skrócony o połowę. Niniejsza gwarancja obejmuje wyłącznie wymianę uszkodzonych części, bez jakiegokolwiek odszkodowania dla uŝytkownika z tego powodu. Wykonanie jakichkolwiek napraw gwarancyjnych nie powoduje przedłuŝenia okresu gwarancyjnego. Naprawy gwarancyjne mogą być wykonywane tylko i wyłącznie przez firmę OTELO lub autoryzowanych specjalistów serwisowych. W wyniku dokonanych napraw nie jest udzielana Ŝadna dodatkowa gwarancja. Nr referencyjny: , , , Marka: T&O Zamówienie nr: Historia napraw/inspekcji: Przy zgłaszaniu reklamacji, kartę gwarancyjną naleŝy przesłać na adres: OTELO Sp z o.o. Ul. Armii Krajowej 49, Grójec Tel , Fax Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska
