1 NAUJAS KOMFORTO STANDARTAS VĖDINIMAS ŠILDYMAS ORO KONDICIONAVIMAS GEO-KLIMAT naudoja atsinaujinančią energiją

2 Kuo geresnis vėdinimas, tuo pigesnis ir efektyvesnis šildymas!

3 Pro-Vent: GEO-KLIMAT 1 1 Kas yra GEO-KLIMAT? GEO-KLIMAT yra novatoriškas vėdinimo ir šildymo sprendimas, sukurtas ProVent. Jis naudojamas ypač energiją taupančiam naujai pastatytų visuomeninės paskirties pastatų oro kondicionavimui ir šildymui. GEO-KLIMAT, specialiai sukurtas sporto ir pramogų arenoms, prekybos ir paslaugų centrams, gamybos patalpoms ir viešoms erdvėms, taipogi gyvenamiems namams. GEO-CLIMAT sistema atlieka šias funkcijas: oro šildymą vėsina vėdina GEO-KLIMAT sistema gali būti naudojama kaip pagrindinis arba pagalbinis šildymo šaltinis. Išskirtinės GEO-KLIMAT savybės: Padidinus gryno oro srautą šildymo sezono metu, GEO-CLIMAT pagerina patalpų komfortą, šildymo sistemos veikimą bei padidina šildymo sistemos tūrinį srautą. GEO-KLIMAT, naudodama minimalias sąnaudas, suteikia maksimalų patalpų komfortą ištisus metus. 2 Pagrindiniai reikalavimai pastatams, kuriuose naudojama GEO-KLIMAT: Labai gera langų, durų ir pan. izoliacija; Mažas šiluminių tiltelių poveikis; Veiksminga apsauga nuo šilumos, kurią sukelia tiesioginiai saulės spinduliai; Aukštas sandarumo lygis n50 < 1 (būtina atlikti sandarumo bandymą!).

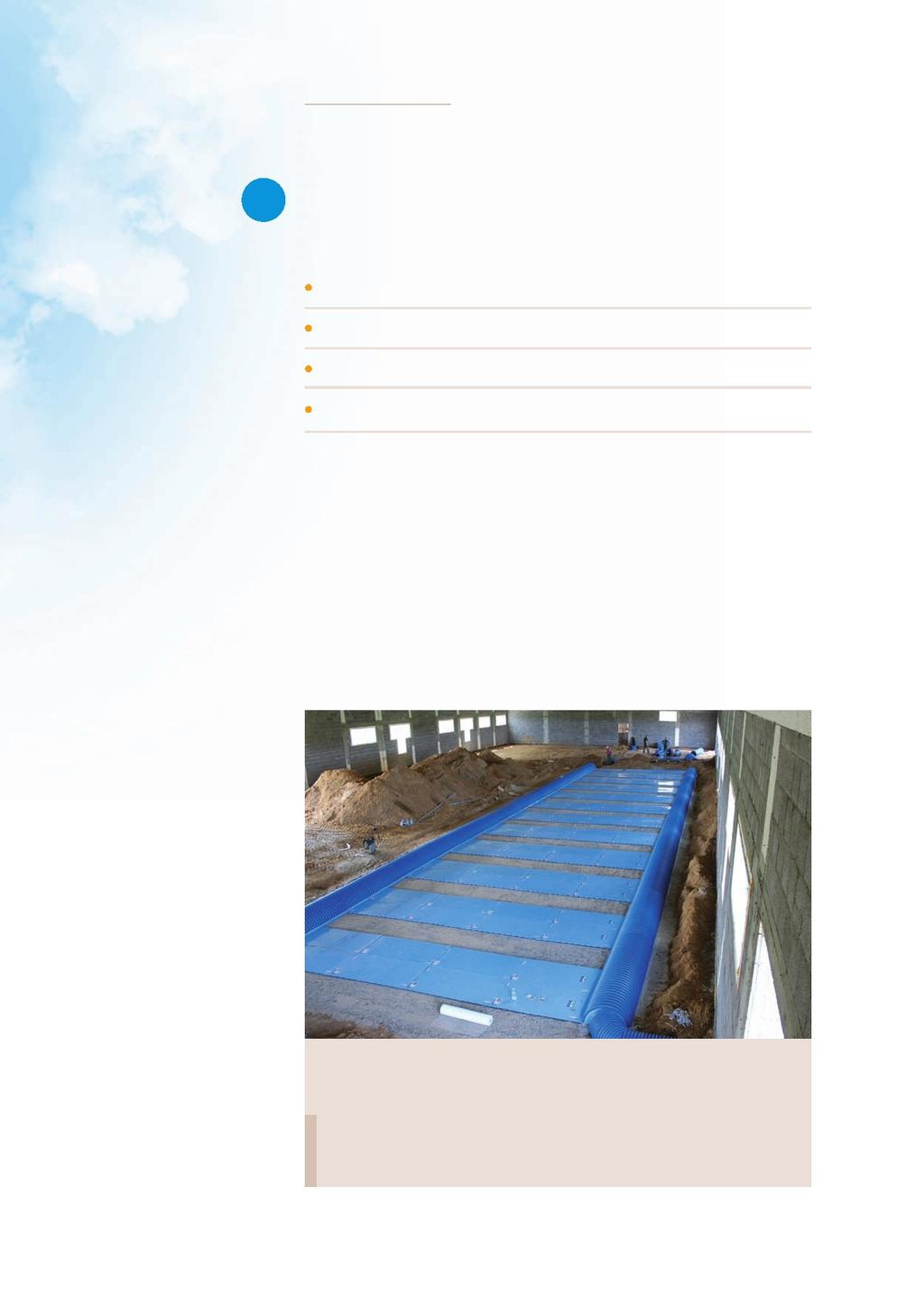

4 2 Pro-Vent: GEO-KLIMAT 3 GEO-KLIMAT sistemą sudaro šie komponentai: Požeminis oro šilumokaitis PROVENT GEO; Vėdinimo įrenginys su šilumos siurbliu (MULTIVENT arba GEO-VENT); Valdymo pultas; Oro paskirstymo sistema. Požeminis oro šilumokaitis PROVENT-GEO Jis naudojamas šildyti vėdinamą orą šildymo sezono metu. Tokiu būdu požeminis šilumokaitis yra pirmutinis šilumos šaltinis, aprūpinantis vėdinimo ir šildymo sistemą. Kadangi visa energija, reikalinga šildymui (kad būtų pasiekta nustatyta temperatūra), naudojama iš požeminio buferio, atitinkamos požeminio šilumokaičio energijos vartojimo efektyvumas yra labai svarbus sklandžiam šildymo sistemos veikimui. PROVENT-GEO šilumokaičiai, naudojami GEOKLIMAT sistemose, parenkami atsižvelgiant į taisykles, kurios užtikrina efektyvų sistemos veikimą viso šildymo sezono metu. Šio nuotraukoje pavaizduotas požeminio šilumokaičio montavimas DIURABLIS būstinėje Vilniuje. Iš viso sumontuotos 96 šilumokaičio plokštės. Sistemos oro tūrinis srautas pasiekia m3/h/ Požeminio šilumokaičio montavimas

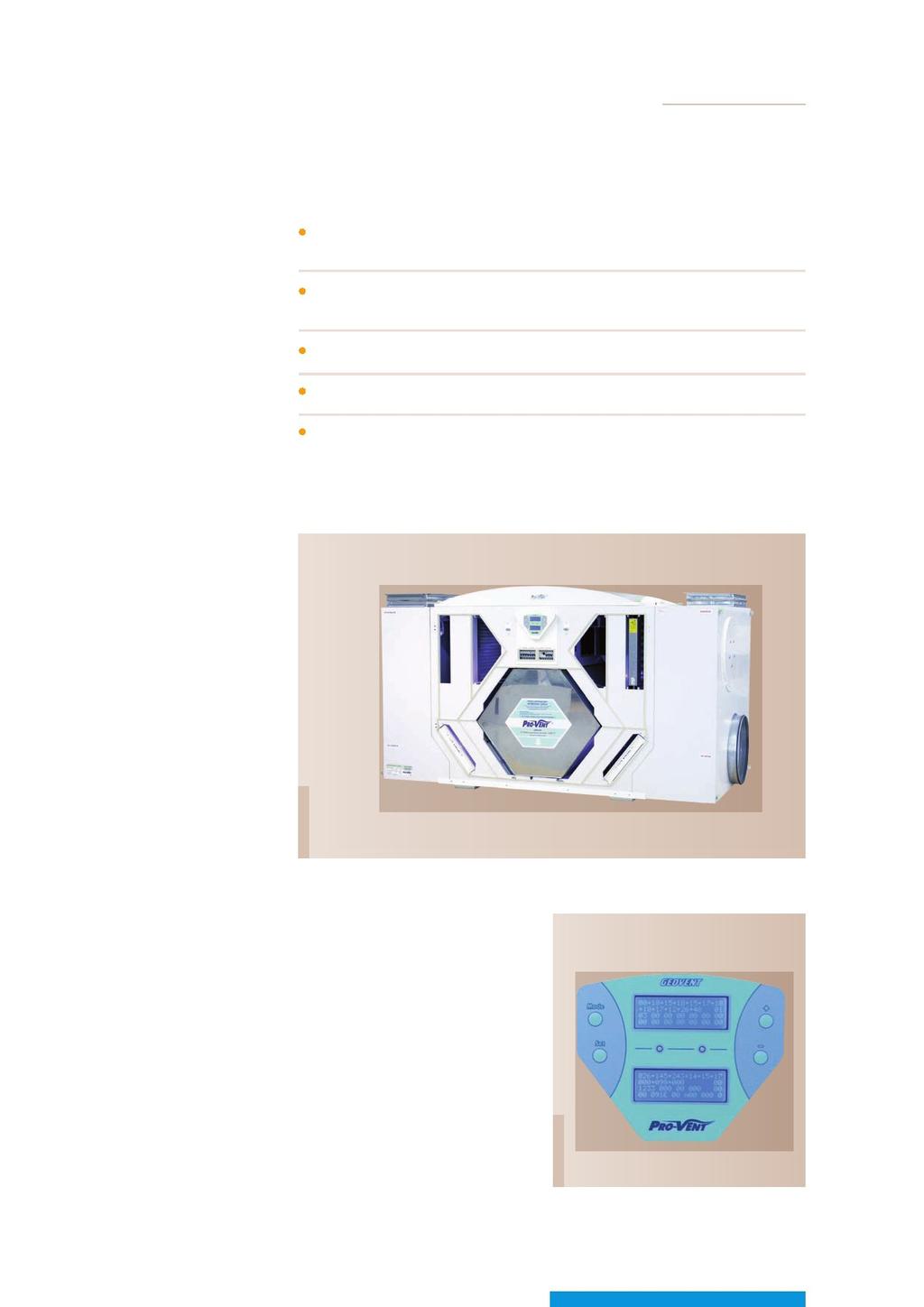

5 Pro-Vent: GEO-KLIMAT Šildymo ir vėdinimo įrenginiai (MULTIVENT, GEO-VENT) 3 Jie parduodami su: Kintamo greičio šilumos siurbliu, turinčiu nuolatinės ir kintamosios srovės keitiklį bei elektroninį plėtimosi vožtuvą; Rekuperatoriumi, kurio efektyvumas siekia 92 % (!) labai efektyvus šilumos atgavimas iš išmetamo oro; Elektroniniu būdu komutuojamais (EC) ventiliatoriais, vartojančiais mažai elektros energijos; Oro sklendėmis, kurias naudojant galima pasirinkti skirtingus veikimo režimus; Įmontuotais elementais, slopinančiais ventiliatorių veikimo garsą dėl to sistemą galima montuoti netgi auditorijose! Šildymo ir vėdinimo sistema su oro šilumos siurbliu GEO-VENT 3000 Valdymo elementai Sistemos valdymo pultas reguliuoja ventiliatorių, požeminio šilumokaičio, sklendžių ir kitų prietaiso vykdomųjų sudedamųjų dalių darbą pagal išmatuotas reikšmes (jutikliais) ir užprogramuotas užduotis. Be šildymo ir vėdinimo funkcijų, įrenginys taip pat optimizuoja pasyvų vėsinimo procesą (vėsinimo energija imama tik iš požeminio šilumokaičio) veikimas pagal pasirinktą programą. GEO-KLIMAT sistemos valdymo pultas

6 4 Pro-Vent: GEO-KLIMAT 4 GEO-KLIMAT sistemos veikimo principas: Vėdinamo oro šildymas ir vėsinimas pasitelkiant priverstinį oro padavimą Šildymas Vėsinimas Tiekiamo oro vėdinimo temperatūra nustatoma pagal oro sąlygas. Didžiausia galima GEO-VENT ir MULTIVENT prietaisų tiekiamo oro vertė yra 45 C. Papildomas šildymas gali būti tiekiamas naudojant elektrinį arba vandens kaitintuvą (pagal užsakovo pageidavimą). Sistema gali veikti su daline oro recirkuliacija (iki 60 C.). Vasarą atliekamas dviem režimais: Prijungus apvedimo elementą: oras, praėjęs per požeminį šilumokaitį, tiekiamas apeinant rekuperatorių. Iš požeminio šilumokaičio tiekiamo oro temperatūra yra apie C; Papildomai prijungus šilumos siurblį; kai sistema veikia vėsinimo režimu, tuomet tiekiamo oro temperatūra yra C. Sistema beveik visada veikia tolygiai: galimas tik mažas (1-2 laipsnių) temperatūros kritimas naktį. Todėl naudojama maksimali pastato šilumos akumuliacija. Vasarą GEO-KLIMAT, esant tinkamai apsaugai nuo tiesioginių saulės spindulių, gali visiškai patenkinti vėsinimo poreikį. Požeminius šilumokaičius PROVENT-GEO geriausia montuoti po pastato grindų šilumine izoliacija. Tuomet jie pasiekia aukščiausią šilumos mainų rodiklį ir, be abejo, aukščiausią šilumos vartojimo efektyvumą, apskaičiuojamą 1 m 2. Jei GEO-KLIMAT, kaip ŠVOK sistemą, renkatės pirmą kartą, turite žinoti, kad Požeminio šilumokaičio 1 m2 plotas (pvz., salės grindys) suteikia: Pavyzdys: Norint pasiekti reikiamą 50 kw šildymo galią (be vėdinimo nuostolių) (pvz.,: 5 C lauko orui) ir maždaug m3/h vėdinamo oro srautą, reikia požeminio šilumokaičio, kuris būtų skirtas 1150 m2 plotui. vėdinimo oro srauto 7 15 m3/h (7 šildymui, 14 vėdinimui be šildymo) šilumos siurblio 40 W šildymo galios (kaip antrinis šildymo šaltinis)

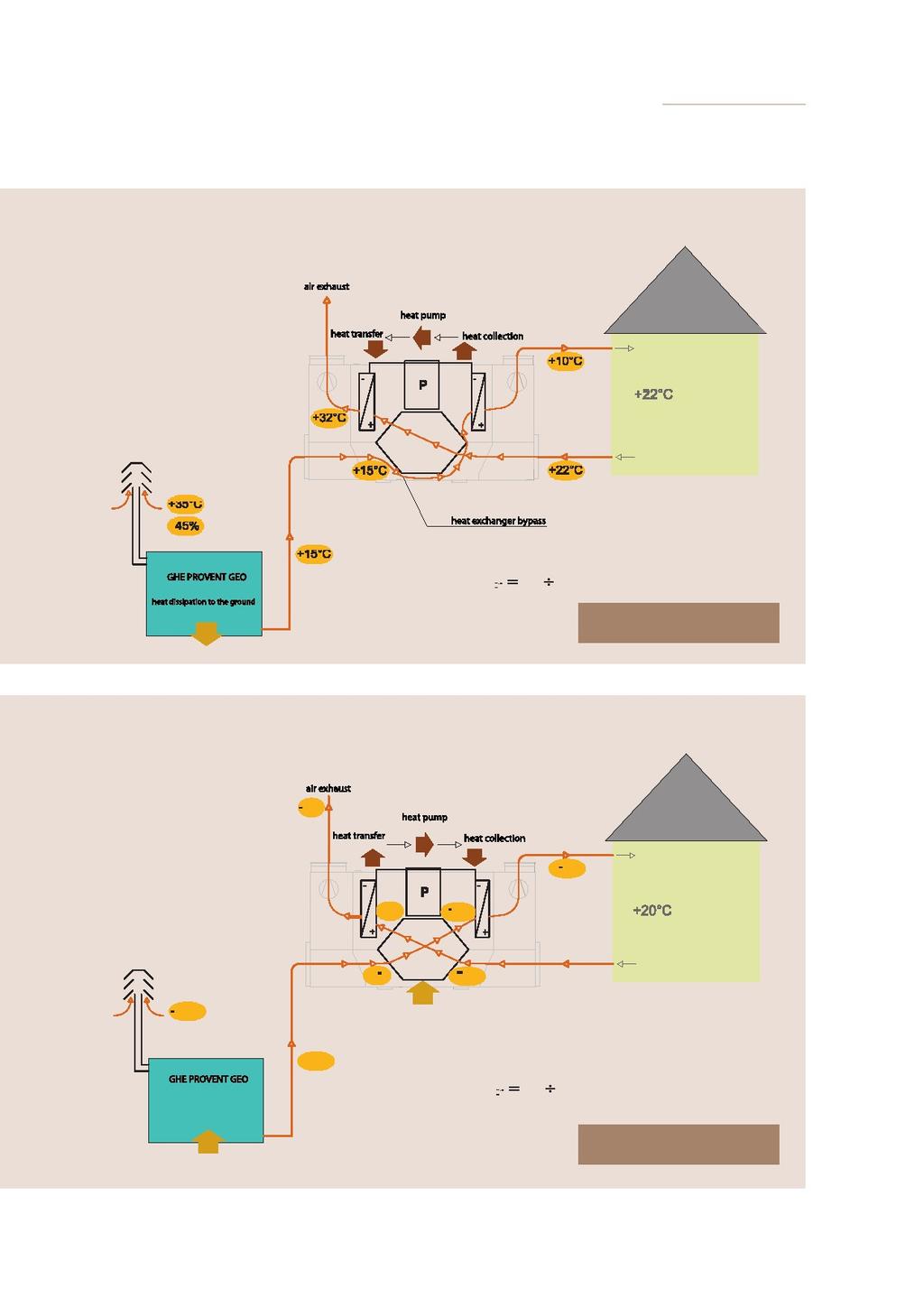

7 Pro-Vent: GEO-KLIMAT Vasarą Oro išmetimas Šilumos siurblys Šilumos perdavimas Šilumos surinkimas Šilumokaičio apvadas PROVENT GEO požeminio šilumokaičio šilumos išsklaidymas į žemę SVV (COPśr) = 4,5 5,0 Žiemą Oro išmetimas Šilumos siurblys Šilumos perdavimas Šilumos surinkimas 85 % šilumos atgavimas iš rekuperatoriaus PROVENT GEO požeminio šilumokaičio šilumo iš žemės heat from the ground SVV (COPśr) = 4,0 4,5 5

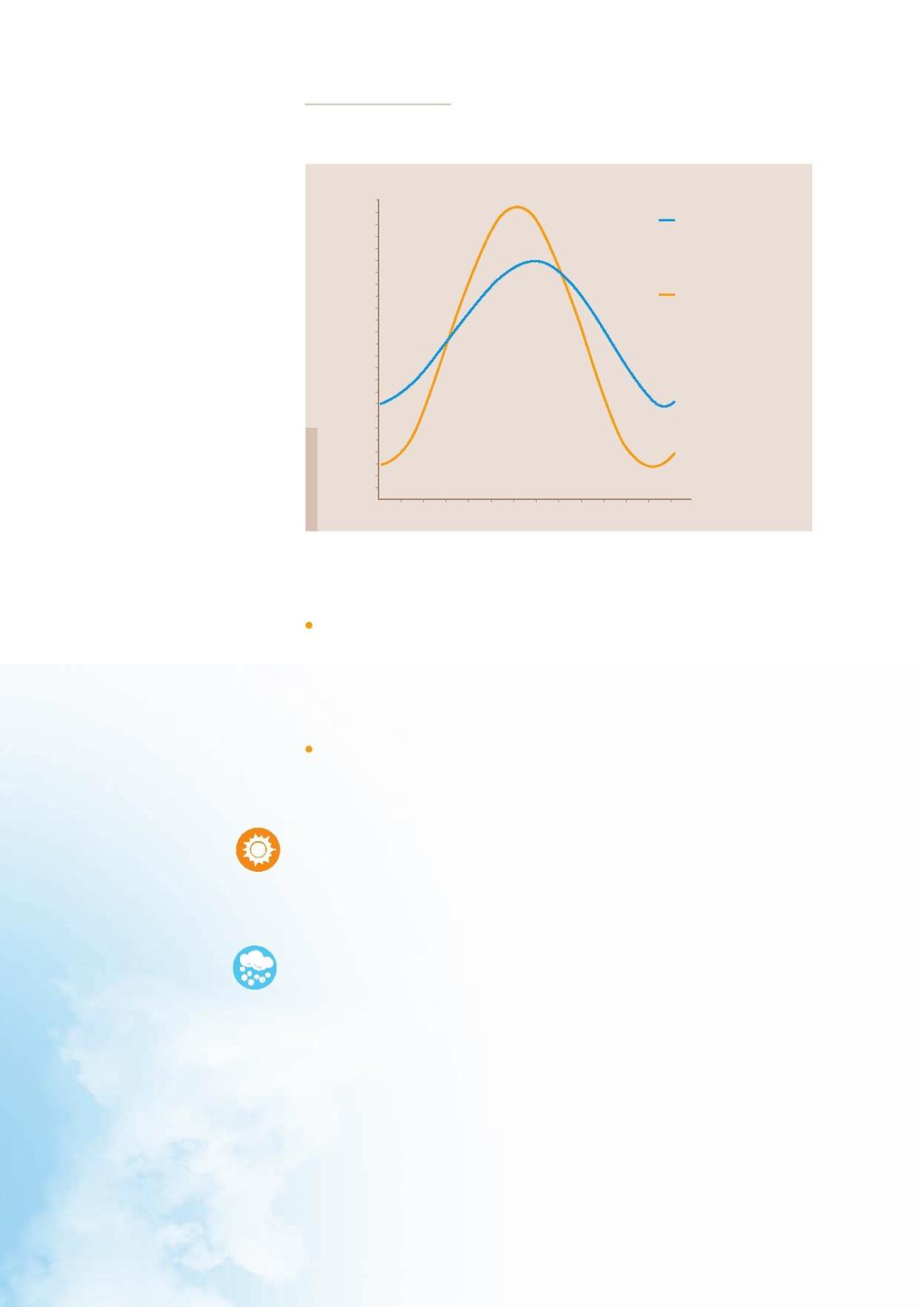

8 6 Pro-Vent: GEO-KLIMAT Temp Oro temperatūros už požeminio šilumokaičio ir lauko oro tempetatūros palyginimas su temperatūra, kai nuolatos veikia požeminis šilumokaitis. Oro temperatūra už požeminio šilumokaičio matavimai atlikti Pro-Vent būstinėje Dumbravka Gurnoje (Dąbrówka Górna). Vidutinė metinė lauko oro temperatūra (trečia klimato zona Čenstakava) I II III IV V VI VII VIII IX X XI XII I II Mėn.. Pagrindiniai GEO-KLIMAT sistemos pasirinkimą lemiantys veiksniai: Žymus sistemos vėdinimo nuostolių sumažėjimas Kadangi žiemą oras požeminiame šilumokaityje pašildomas mažiausiai iki +3 C, priešpriešinis rekuperatorius gali veikti ypač aukštu pajėgumu (iki 92 %), o, atsižvelgiant į CO sudėtį, optimizuojamas ir vėdinimo efektyvumas, todėl vėdinimo nuostoliai siekia tik 4-6 % viso pastato šilumos poreikio. Visus metus galimi sistemos energijos mainai: aplinka požeminis šilumokaitis pastatas Energijos mainų ciklas: Vasarą šilumos energija iš aplinkos surenkama į požeminį šilumokaitį, tuo pačiu metu iš požeminio šilumokaičio išsklaidant šaltį po pastatą. Vėdinimo įrenginys nukreipia šaltį per gryną orą į pastatą (per apvadą) arba išmeta jį lauk per rekuperatorių (kai nereikia vėsinimo). Galite dar labiau sumažinti tiekiamo oro temperatūrą pasirinkdami šilumos siurblio vėsinimo režimą. Žiemą požeminiame šilumokaityje sukaupta šilumos energija surenkama į pastatą per gryną orą. Naudodamas šilumos siurblį, įrenginys perduoda šilumą į tiekiamą orą. Be to, rekuperatorius atgauna šilumą iš išmetamo oro (efektyvumas iki 92 %). Šildymui reikalingą šilumos energiją sudaro iš išmetamo oro atgaunama energija, energija, kaupiama požeminiame šilumokaityje ir mažiausia dalis energija iš gilesnių dirvožemio sluoksnių. Šilumos išsklaidymas per požeminį šilumokaitį yra visuomet derinamas su šalčio kaupimu iš lauko oro. Aprašyti procesai yra paremti gamtos ciklais, t. y. iš žemės surinktos šilumos kiekis yra apytikriai lygus surinkto šalčio kiekiui. Todėl šilumokaičio veikimas, skirtingai negu kitų antrinių šilumos siurblių šaltinių, neturi aplinkai kenksmingo poveikio, kuris galėtų nepataisomai paveikti biologinę aplinką.

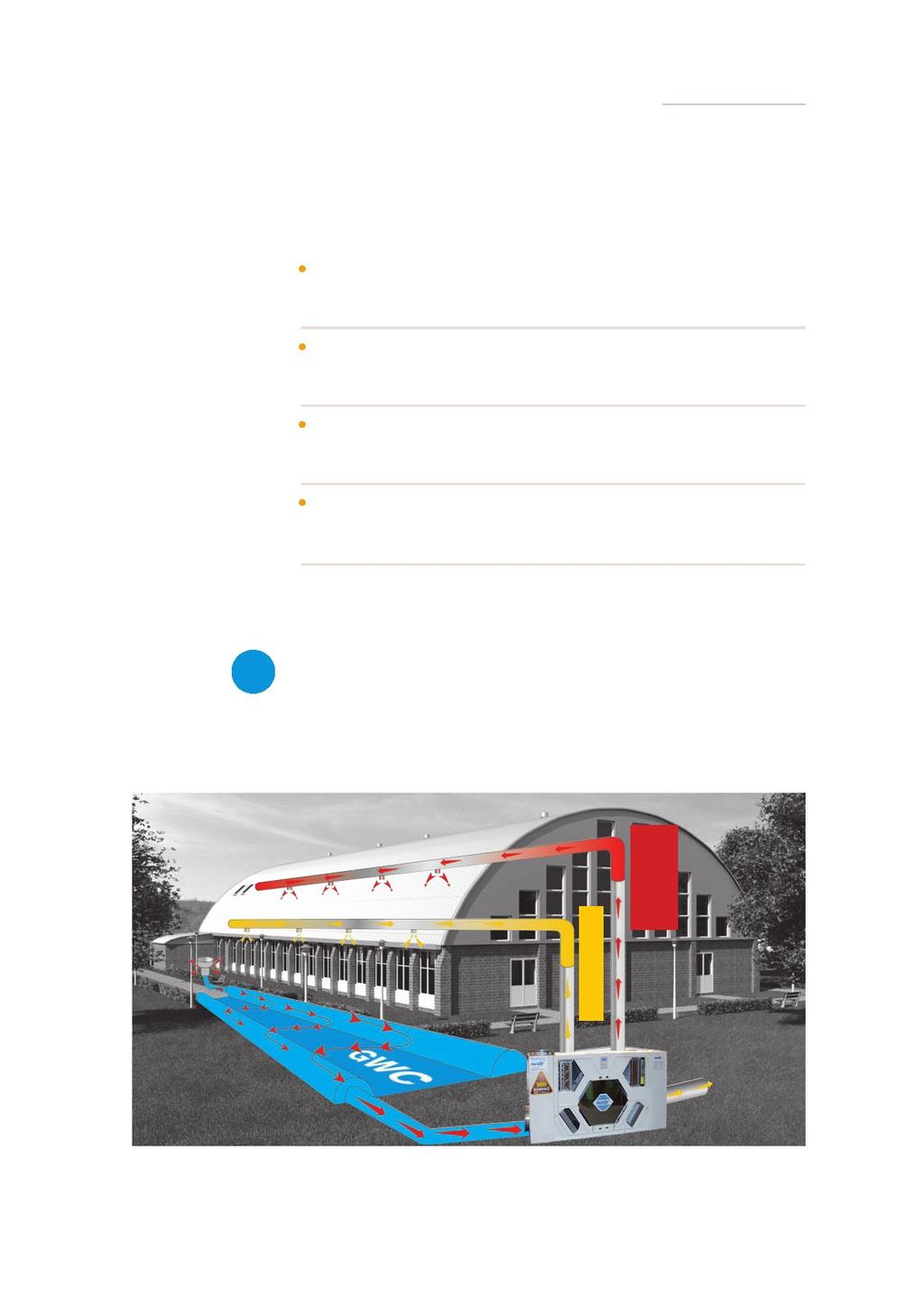

9 Pro-Vent: GEO-KLIMAT 7 GEO-KLIMAT sistemos veikimo ypatybės: Požeminis šilumokaitis PROVENT-GEO žiemą efektyviai išsklaido visą susikaupusį šaltį. Oras į pastatą gali būti tiekiamas naudojant rekuperatorių arba jo nenaudojant (apvadas); Sistema naudoja aktyviuosius akumuliacinius pastato pajėgumus, kurie, turėdami atitinkamo dydžio vėsinimo galios, garantuoja vėdinamo pastato klimatinį komfortą; Prietaisuose naudojami energiją taupantys elektroniniu būdu komutuojami ventiliatoriai, turintys mažą varžą PROVENT-GEO šilumokaičiams, užtikrina žemas naudojimo sąnaudas (SVV = 0,55 + 0,7 kw/(m3/s) visi prietaisai + požeminis šilumokaitis); Vasarą beveik daugiau negu 90 % vėsinimo energijos gaunama iš požeminio šilumokaičio. Kadangi vėsinimo režimu jis veikia kartu su aukšto efektyvumo šilumos siurbliu, pastato vėsinimo išlaidos yra minimalios. Energiją taupanti vėdinimo, oro kondicionavimo ir šildymo sistema TIEKIMAS, ORO GEO-KLIMAT sistema požeminio šilumokaičio veikimas kartu su GEO-VENT ORO IŠMETIMAS 5

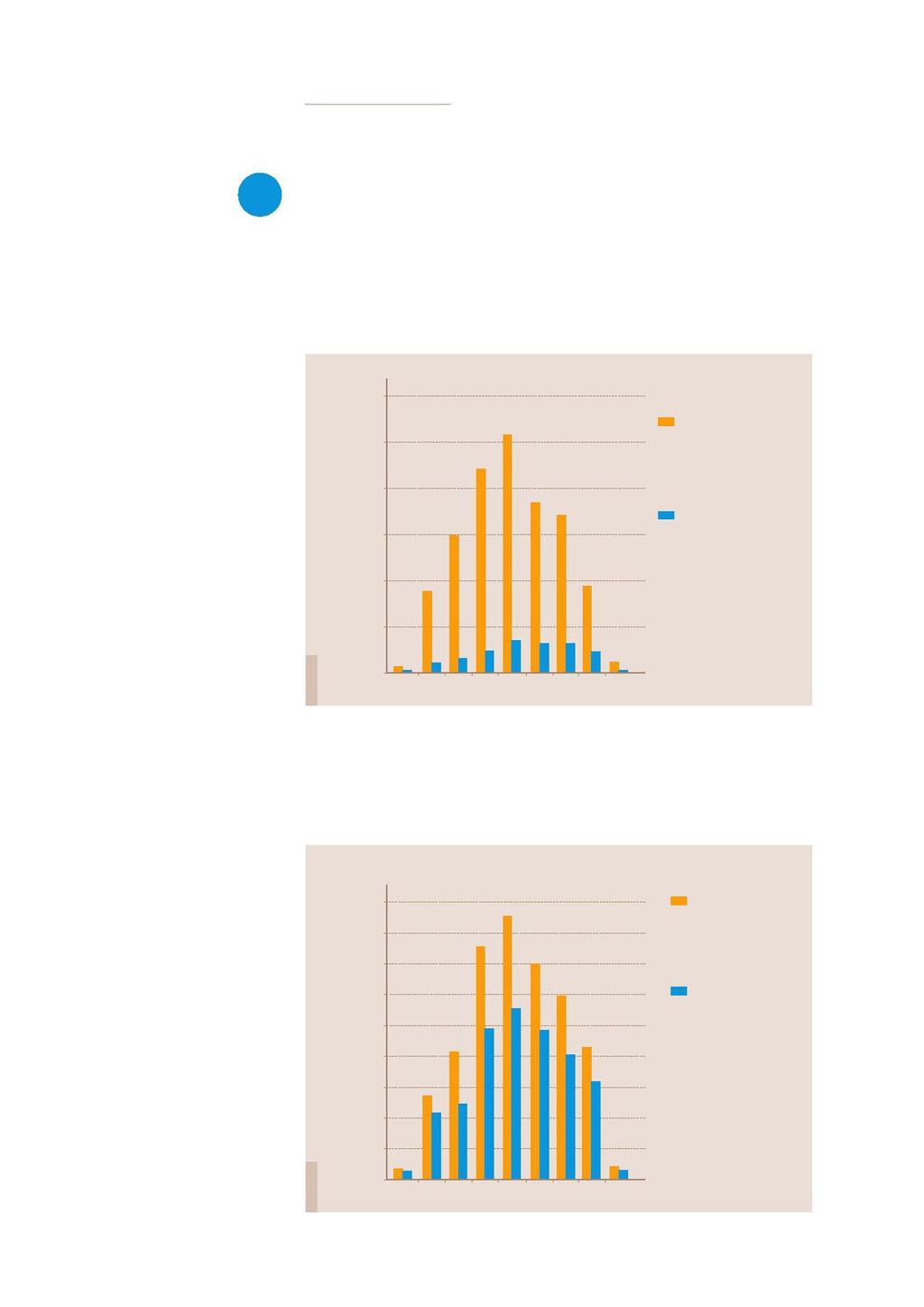

10 8 Pro-Vent: GEO-KLIMAT 6 1 etapas GEO-KLIMAT sistemos naudojimo poveikis Žymaus sistemos vėdinimo nuostolių sumažėjimo (sistemos šilumos atgavimas iki 95 %) palyginimas su standartine sistema kondensacinis katilas + vėdinimas su šilumos atgavimu (kryžminio srauto šilumokaitis šilumos atgavimas 50 %). Qw [kwh] 6000 Vėdinimo nuostoliai, naudojant standartinį sprendimą. Sukaupti vėdinimo nuostoliai kwh Vėdinimo nuostoliai naudojant GEOKLIMAT. Sukaupti vėdinimo nuostoliai kwh Šilumos nuostoliai oro srautui V=1 750 m3/h. 2 etapas 0 IX X XI XII I II III IV V Mėn. Nebrangios šilumos energijos tiekimas naudojant aukšto efektyvumo šilumos siurblį, kurio COP = 4,5. Qw [kwh] Šilumos poreikis standartinė sistema. Sukauptos šilumos poreikis kwh* Šilumos poreikis GEO-KLIMAT sistema. Sukautos šilumos poreikis kwh * šiluma, teikiama atsižvelgiant į sistemos veikimą Šilumos poreikis IX X XI XII I II III IV V Mėn.

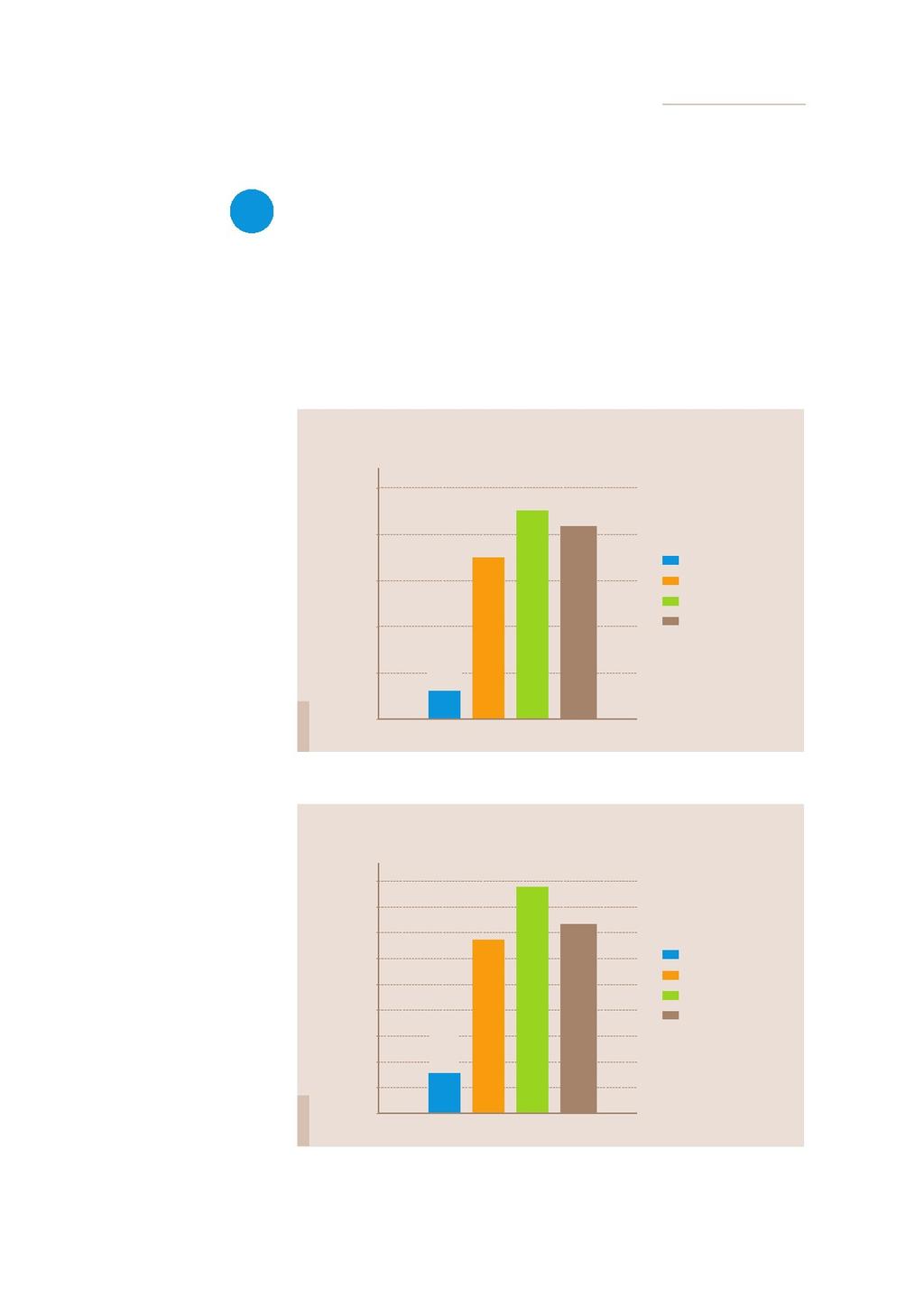

11 Pro-Vent: GEO-KLIMAT 7 Indvidualių sprendimų veikimo sąnaudos Pastatui su viena GEO-KLIMAT sistema ir vidutiniu m3/h vėdinimo veiksmingumu (Nurodytos 2010 m. paslaugų kainos) Kaina LT 22 LT LT Šildymo išlaidų palyginimas GEO-KLIMAT GAMTINĖS DUJOS SND MAZUTAS 4 LT LT Kaina LT m2 sporto ir pramogų arenos šildymo išlaidų palyginimas LT GEO-KLIMAT GAMTINĖS DUJOS SND MAZUTAS 9

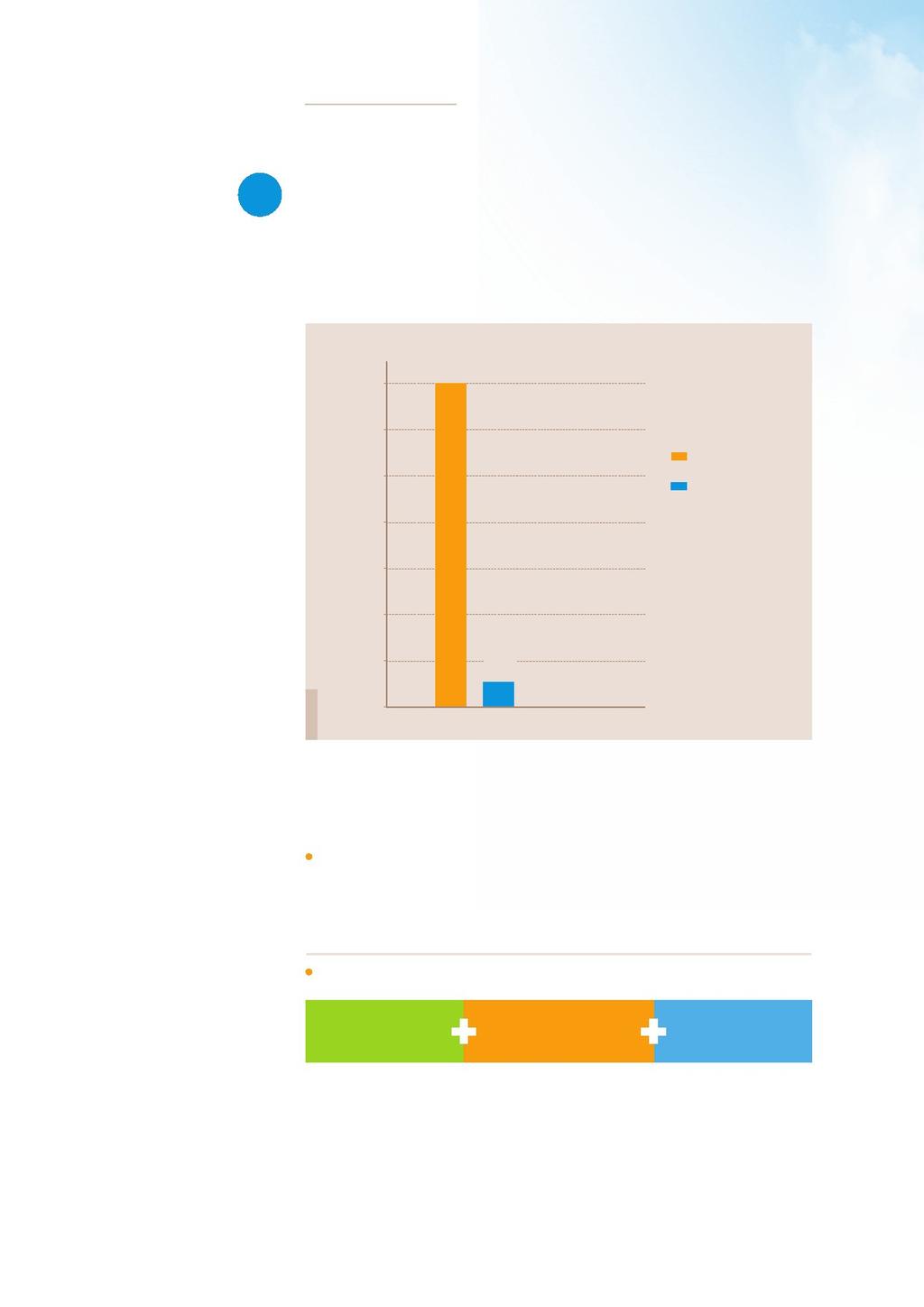

12 10 8 Pro-Vent: GEO-KLIMAT Arenos vėsinimas Elektros energijos suvartojimas arenos, kurioje įrengta GEO-KLIMAT sistema, vėsinimui yra kelis kartus (!) mažesnis negu naudojant oro kondicionierius. Qw [kwh] kw Naudojant oro kondicionierius Naudojant GEO-KLIMAT sistemą Elektros energijos suvartojimas 480 kw GEO-KLIMAT sprendimas: Jis užtikrina optimalaus klimatinio komforto palaikymą ištisus metus, ko negalėjo garantuoti nė vienas sprendimas, iki tol buvęs rinkoje. Ore, išeinančiame iš požeminio šilumokaičio PROVENT-GEO, yra žymiai mažiau mikroorgamizmų. Plokštelinis požeminis šilumokaitis PROVENT-GEO turi ITB rekomendaciją. Pasitelkę šį sprendimą, Jūs gausite žemiausias pastato vėdinimo sąnaudas. šildymo vėsinimo

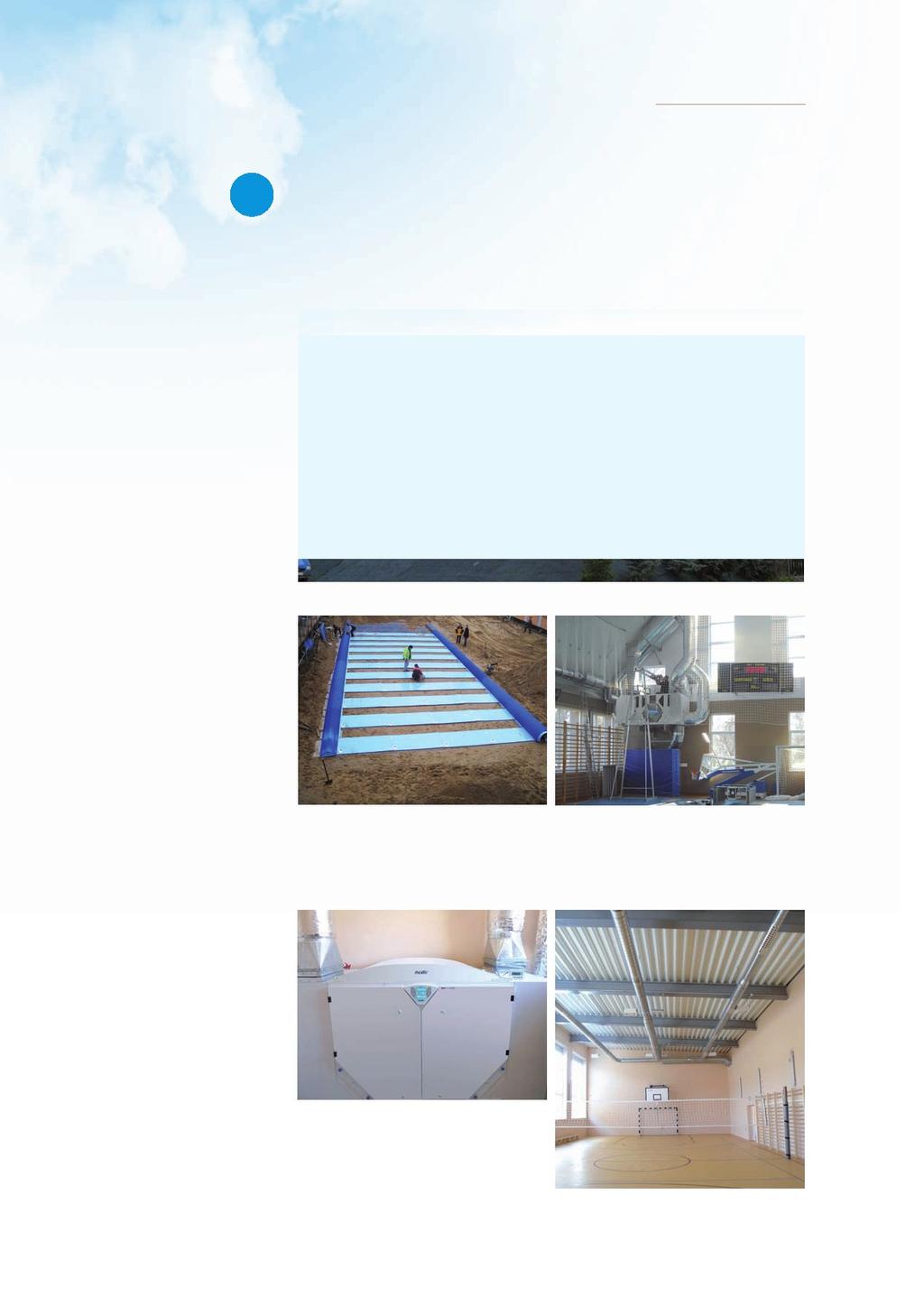

13 Pro-Vent: GEO-KLIMAT 9 Baigtų GEO-KLIMAT projektų nuotraukos Sporto arena Marcinowice GEO-KLIMAT sistemos montavimas ir paleidimas Mirsko pradinės mokyklos sporto arenoje Sporto arena Żywocice GEO-KLIMAT sistema sporto arena prieinama visuomenei, pradinė mokykla Żywocice 11

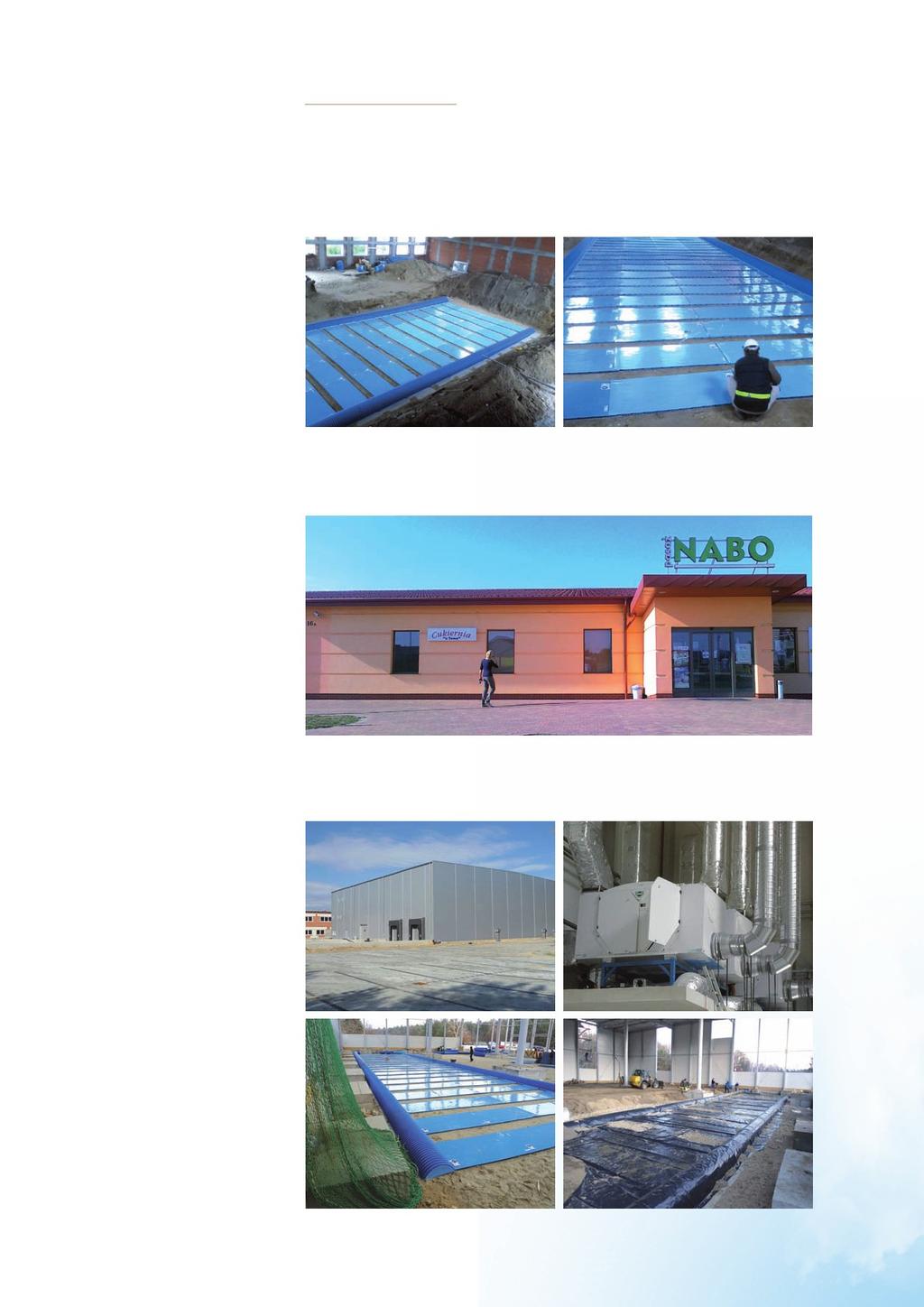

14 12 Pro-Vent: GEO-KLIMAT Sporto arena Stžegove Požeminio šilumokaičio montavimas Stžegovo pradinės mokyklos sporto arenoje. Prekybos centras Konine Prekybos centras Konine požeminis šilumomaitis GEO veikia kartu su šildymo ir vėdinimo įrenginiu GEO-VENT Sandėliavimo pastatas gamybos patalpos GEO-KLIMAT sistema (kaip pirminis šilumos šaltinis) m2 ploto sandėliavimo patalpose (pastato aukštis: 12 m). Pristatome atskirus GEO-KLIMAT sistemos montavimo etapus. Šilumokaičio montavimas po pastato grindimis, galutinis sistemos surinkimas ir šildymo bei vėdinimo įrenginio GEOVENT 3000 paleidimas.

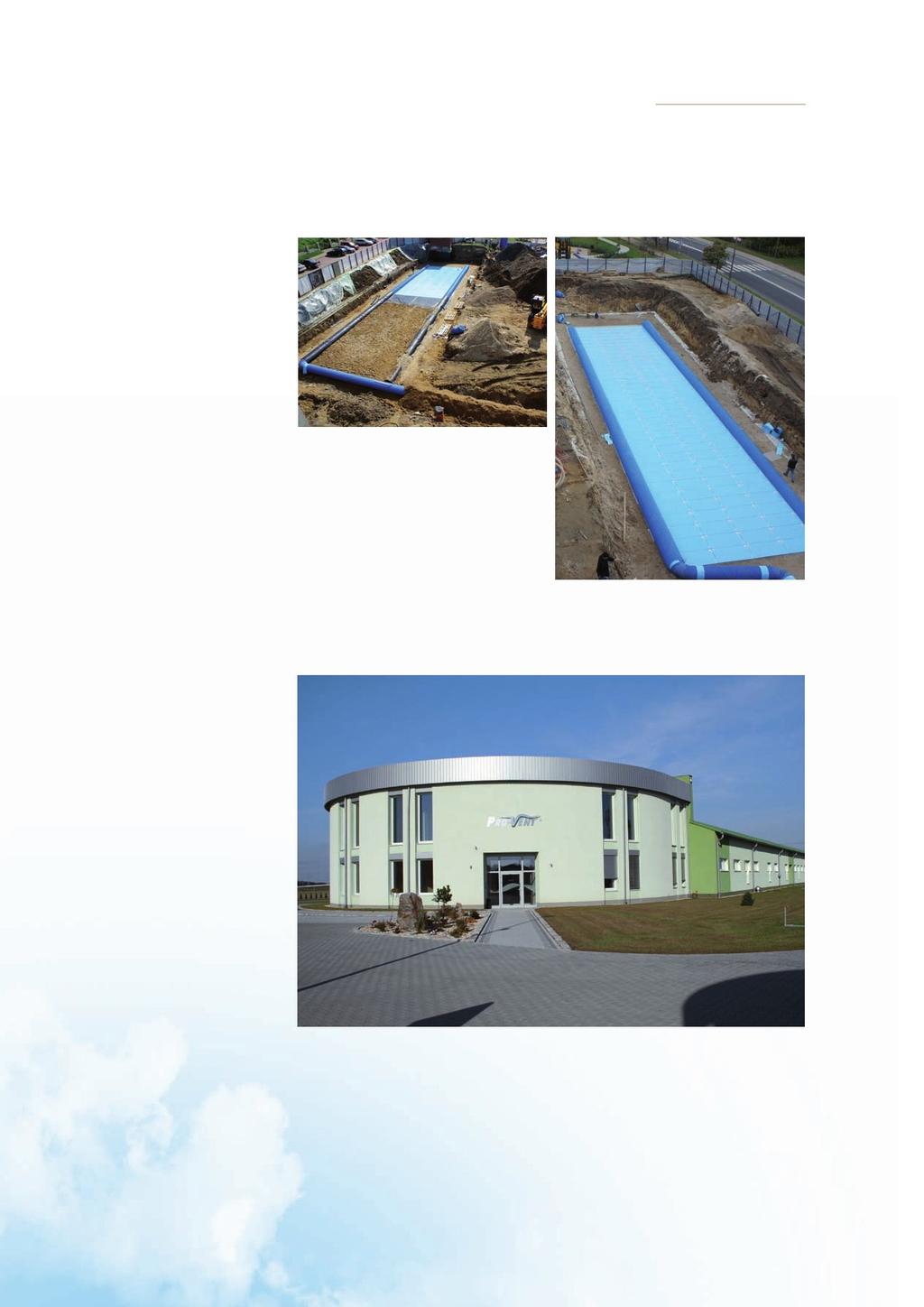

15 Pro-Vent: GEO-KLIMAT 13 Rajono savivaldybės pastatas Polkovicuose Dviejų požeminių šilumokaičių montavimas po automobilių stovėjimo aikštele, priklausančia naujam rajono savivaldybės pastatui Polkovicuose (2 segmentai, abu susideda iš 144 plokščių), bendras pajėgumas: m3/h. Pro-Vent būstinė Pro-Vent būstinė Dambruvka Gurnoje (Dąbrówka Górna). Pastate sumontuota GEO-KLIMAT sistema susideda iš trijų rinkinių požeminių šilumokaičių PROVENT GEO bei šildymo ir vėdinimo įrenginių GEO-VENT. Pastate daugiau nėra jokio papildomo šildymo šaltinio. Šildymą, vėdinimą oro ir kondicionavimą atlieka GEOKLIMAT sistema.
