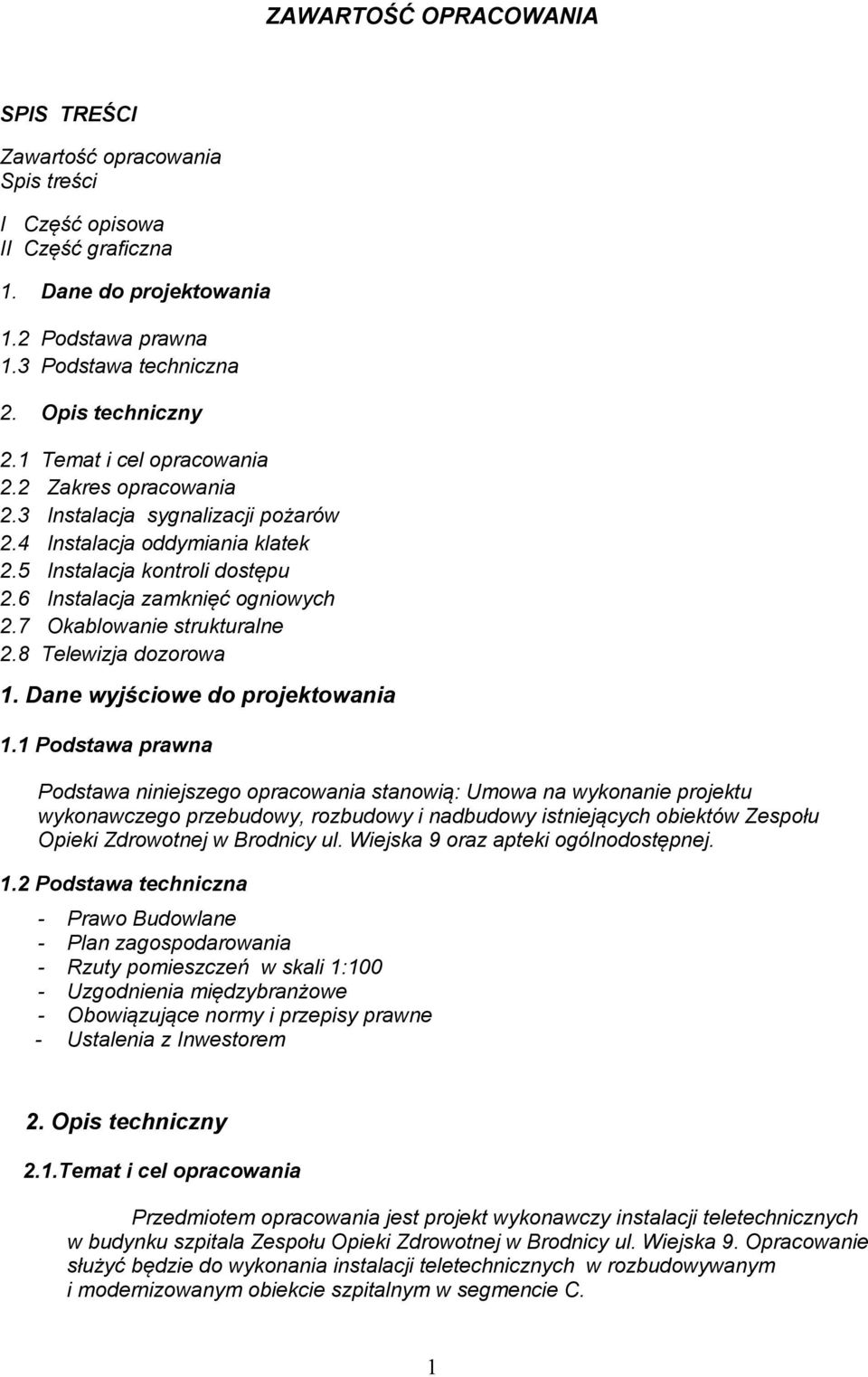

1 ZAWARTOŚĆ OPRACOWANIA SPIS TREŚCI Zawartość opracowania Spis treści I Część opisowa II Część graficzna 1. Dane do projektowania 1.2 Podstawa prawna 1.3 Podstawa techniczna 2. Opis techniczny 2.1 Temat i cel opracowania 2.2 Zakres opracowania 2.3 Instalacja sygnalizacji pożarów 2.4 Instalacja oddymiania klatek 2.5 Instalacja kontroli dostępu 2.6 Instalacja zamknięć ogniowych 2.7 Okablowanie strukturalne 2.8 Telewizja dozorowa 1. Dane wyjściowe do projektowania 1.1 Podstawa prawna Podstawa niniejszego opracowania stanowią: Umowa na wykonanie projektu wykonawczego przebudowy, rozbudowy i nadbudowy istniejących obiektów Zespołu Opieki Zdrowotnej w Brodnicy ul. Wiejska 9 oraz apteki ogólnodostępnej. 1.2 Podstawa techniczna - Prawo Budowlane - Plan zagospodarowania - Rzuty pomieszczeń w skali 1:100 - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy prawne - Ustalenia z Inwestorem 2. Opis techniczny 2.1.Temat i cel opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji teletechnicznych w budynku szpitala Zespołu Opieki Zdrowotnej w Brodnicy ul. Wiejska 9. Opracowanie służyć będzie do wykonania instalacji teletechnicznych w rozbudowywanym i modernizowanym obiekcie szpitalnym w segmencie C. 1

2 2.2 Zakres opracowania Ochrona przeciwpożarowa dot. pomieszczeń rozbudowywanego i modernizowanego szpitala tj. oddziałów zlokalizowanych na II-piętrze, I- piętrze, parterze, oraz pomieszczeń technicznych piwnic. Zastosowana ochrona przeciwpożarowa obiektu całkowita. Ochronie podlegają korytarze wraz przestrzeniami międzysufitowymi, gabinety lekarskie i pielęgniarskie, pom. biurowe, brudowniki, magazyny, gabinety zabiegowe, sale chorych, sale operacyjne, pom. porządkowe, klatki schodowe. Ochronie nie podlegają tzw. pom. mokre tj. łazienki, wanny, myjnie, wc oraz małe magazynki i schowki podręczne z drzwiami wychodzącymi na korytarze. Oddymianie klatek schodowych KL6 i 7poprzez systemy oddymiania z klapami oddymiania wraz z napowietrzaniem poprzez drzwi wejściowe w klatkach schodowych na poziomie parteru. 2.3 INSTALACJA SYGNALIZACJI POŻARÓW Opis systemu sygnalizacji pożarów Dla ochrony przeciwpożarowej obiektu zastosowano adresowalny, mikroprocesorowy system sygnalizacji pożaru Polon 4900 i tak: centrala Polon 4900 ( zgodność centrali i innych urządzeń z wymaganiami normy PN-EN 54-2, PN-EN 54-4, 4 linie pętlowe po 128 elementów (rozbudowa do 8 linii), 512/1024 stref dozorowych, współpraca z komputerem, klawiaturą komputerową, systemem monitoringu cyfrowego Telsap 2100 i PMC-4000, wyjścia do urządzeń transmisji alarmów pożarowych, 17 wariantów alarmowania itd. jonizacyjne czujki dymu DIO-4046 przeznaczone do wykrywania dymu powstającego w początkowym stadium pożaru tj. przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury (przydatność do wykrywania pożarów testowych TF1-A,TF2-B,TF3-B,TF4-A,TF5-B), 3 stopnie czułości, układ samoregulacji czułości (korekcja zabrudzenia), przydatna dla pomieszczeń narażonych na pyły: korytarze, klatki schodowe, pom. magazynowe. Procesorowa, optyczna czujka dymu DOR-4046 jest przeznaczona do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DOR-4046 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia jak również kondensacji pary wodnej. Przydatność do wykrywania pożarów testowych: TF1N, TF2-A,TF3-B,TF4-B, TF5-C, TF6-N. TF6 odpowiada powolnemu tleniu się drewna i rozkładowi termicznemu izolacji przewodów elektrycznych. uniwersalne czujki dymu DUR-4046 przydatne do wykrywania widzialnego dymu (przydatność do wykrywania pożarów testowych TF-1 do TF5 i TF8), 3 stopnie czułości, układ samoregulacji czułości (korekcja zabrudzenia): biura, pomieszczenia socjalne, sale łóżkowe optyczno-termiczne czujki dymu DOT-4046 przydatne do wykrywania widzialnego dymu i wzrostu temperatury (przydatność do wykrywania pożarów testowych TF- 1,2,3,4,5,6,8), układ samoregulacji czułości (korekcja zabrudzenia): itp. ręczne ostrzegacze pożaru ROP-4001M umieszczone w korytarzach, wyjściach ewakuacyjnych, w miejscach zagrożonych, przycisk przy centrali) adresowalne akustyczne sygnalizatory SAL-4001 Sygnalizator SAL-4001 mogą pracować przy zasilaniu z linii dozorowej, z wewnętrznej baterii 9 V typu 6F22, z zasilacza zewnętrznego 24 V lub ze wszystkich źródeł jednocześnie. Przełączanie pomiędzy źródłami zasilania odbywa 2

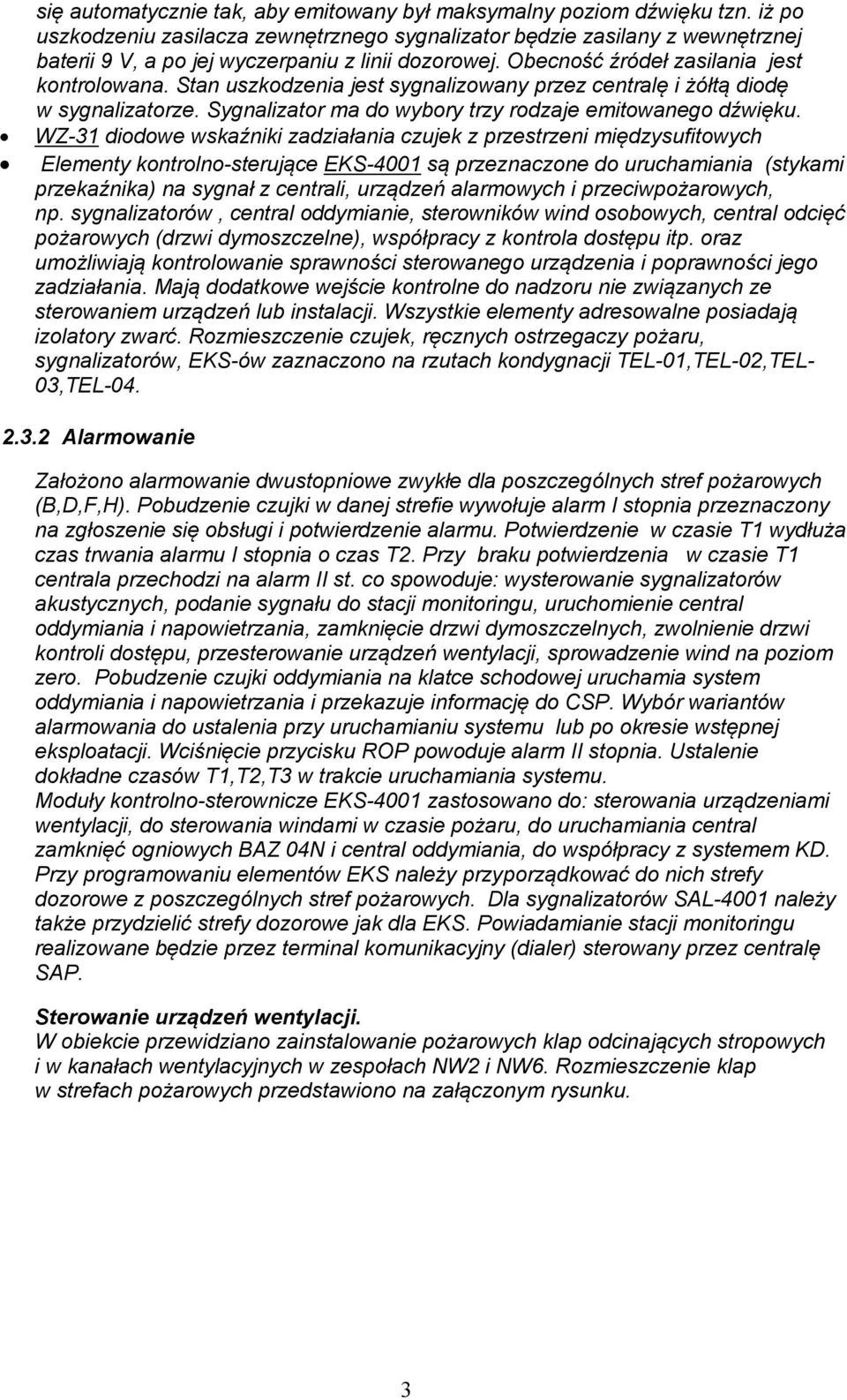

3 się automatycznie tak, aby emitowany był maksymalny poziom dźwięku tzn. iż po uszkodzeniu zasilacza zewnętrznego sygnalizator będzie zasilany z wewnętrznej baterii 9 V, a po jej wyczerpaniu z linii dozorowej. Obecność źródeł zasilania jest kontrolowana. Stan uszkodzenia jest sygnalizowany przez centralę i żółtą diodę w sygnalizatorze. Sygnalizator ma do wybory trzy rodzaje emitowanego dźwięku. WZ-31 diodowe wskaźniki zadziałania czujek z przestrzeni międzysufitowych Elementy kontrolno-sterujące EKS-4001 są przeznaczone do uruchamiania (stykami przekaźnika) na sygnał z centrali, urządzeń alarmowych i przeciwpożarowych, np. sygnalizatorów, central oddymianie, sterowników wind osobowych, central odcięć pożarowych (drzwi dymoszczelne), współpracy z kontrola dostępu itp. oraz umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania. Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Wszystkie elementy adresowalne posiadają izolatory zwarć. Rozmieszczenie czujek, ręcznych ostrzegaczy pożaru, sygnalizatorów, EKS-ów zaznaczono na rzutach kondygnacji TEL-01,TEL-02,TEL- 03,TEL Alarmowanie Założono alarmowanie dwustopniowe zwykłe dla poszczególnych stref pożarowych (B,D,F,H). Pobudzenie czujki w danej strefie wywołuje alarm I stopnia przeznaczony na zgłoszenie się obsługi i potwierdzenie alarmu. Potwierdzenie w czasie T1 wydłuża czas trwania alarmu I stopnia o czas T2. Przy braku potwierdzenia w czasie T1 centrala przechodzi na alarm II st. co spowoduje: wysterowanie sygnalizatorów akustycznych, podanie sygnału do stacji monitoringu, uruchomienie central oddymiania i napowietrzania, zamknięcie drzwi dymoszczelnych, zwolnienie drzwi kontroli dostępu, przesterowanie urządzeń wentylacji, sprowadzenie wind na poziom zero. Pobudzenie czujki oddymiania na klatce schodowej uruchamia system oddymiania i napowietrzania i przekazuje informację do CSP. Wybór wariantów alarmowania do ustalenia przy uruchamianiu systemu lub po okresie wstępnej eksploatacji. Wciśnięcie przycisku ROP powoduje alarm II stopnia. Ustalenie dokładne czasów T1,T2,T3 w trakcie uruchamiania systemu. Moduły kontrolno-sterownicze EKS-4001 zastosowano do: sterowania urządzeniami wentylacji, do sterowania windami w czasie pożaru, do uruchamiania central zamknięć ogniowych BAZ 04N i central oddymiania, do współpracy z systemem KD. Przy programowaniu elementów EKS należy przyporządkować do nich strefy dozorowe z poszczególnych stref pożarowych. Dla sygnalizatorów SAL-4001 należy także przydzielić strefy dozorowe jak dla EKS. Powiadamianie stacji monitoringu realizowane będzie przez terminal komunikacyjny (dialer) sterowany przez centralę SAP. Sterowanie urządzeń wentylacji. W obiekcie przewidziano zainstalowanie pożarowych klap odcinających stropowych i w kanałach wentylacyjnych w zespołach NW2 i NW6. Rozmieszczenie klap w strefach pożarowych przedstawiono na załączonym rysunku. 3

4 4

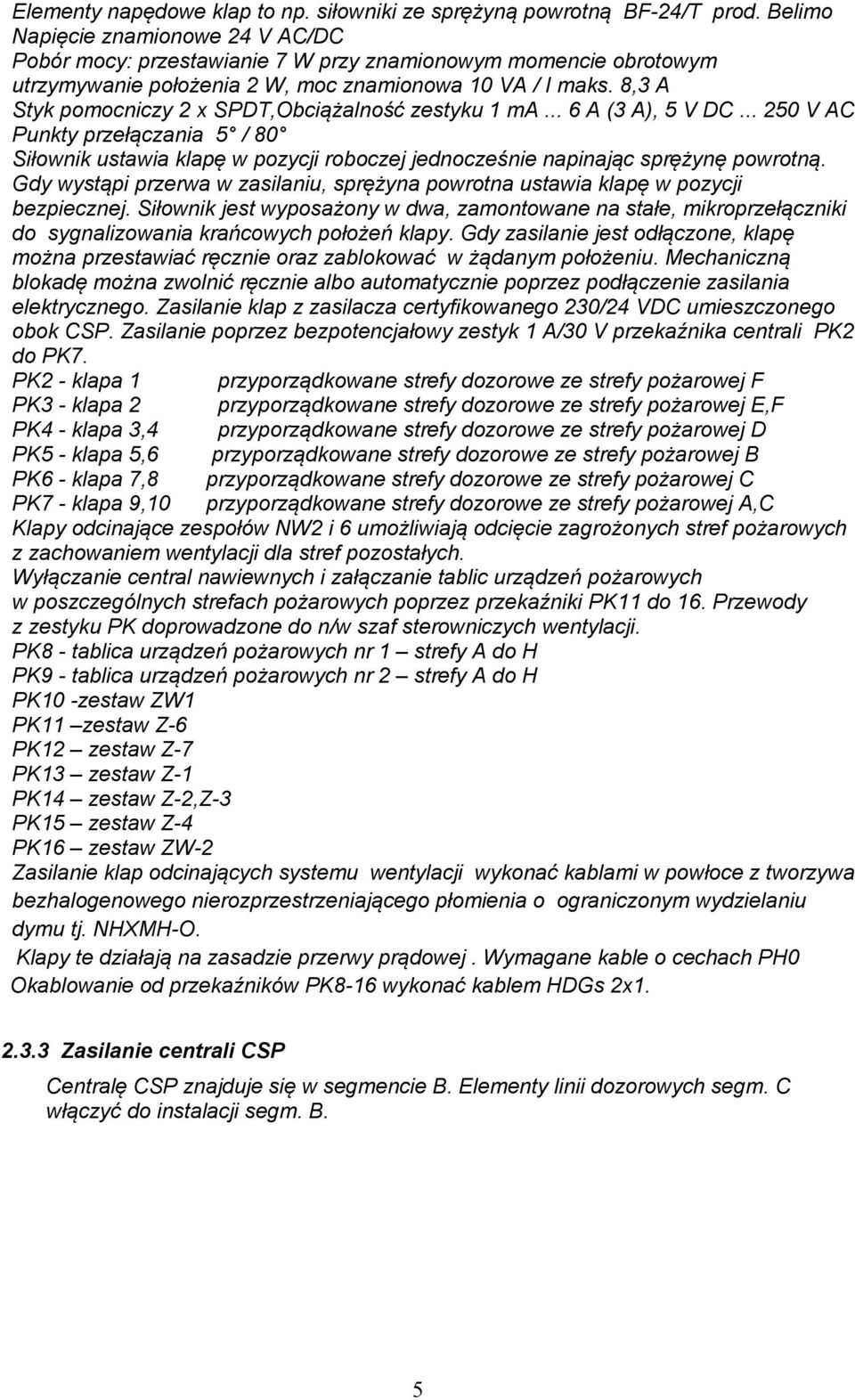

5 Elementy napędowe klap to np. siłowniki ze sprężyną powrotną BF-24/T prod. Belimo Napięcie znamionowe 24 V AC/DC Pobór mocy: przestawianie 7 W przy znamionowym momencie obrotowym utrzymywanie położenia 2 W, moc znamionowa 10 VA / I maks. 8,3 A Styk pomocniczy 2 x SPDT,Obciążalność zestyku 1 ma... 6 A (3 A), 5 V DC V AC Punkty przełączania 5 / 80 Siłownik ustawia klapę w pozycji roboczej jednocześnie napinając sprężynę powrotną. Gdy wystąpi przerwa w zasilaniu, sprężyna powrotna ustawia klapę w pozycji bezpiecznej. Siłownik jest wyposażony w dwa, zamontowane na stałe, mikroprzełączniki do sygnalizowania krańcowych położeń klapy. Gdy zasilanie jest odłączone, klapę można przestawiać ręcznie oraz zablokować w żądanym położeniu. Mechaniczną blokadę można zwolnić ręcznie albo automatycznie poprzez podłączenie zasilania elektrycznego. Zasilanie klap z zasilacza certyfikowanego 230/24 VDC umieszczonego obok CSP. Zasilanie poprzez bezpotencjałowy zestyk 1 A/30 V przekaźnika centrali PK2 do PK7. PK2 - klapa 1 przyporządkowane strefy dozorowe ze strefy pożarowej F PK3 - klapa 2 przyporządkowane strefy dozorowe ze strefy pożarowej E,F PK4 - klapa 3,4 przyporządkowane strefy dozorowe ze strefy pożarowej D PK5 - klapa 5,6 przyporządkowane strefy dozorowe ze strefy pożarowej B PK6 - klapa 7,8 przyporządkowane strefy dozorowe ze strefy pożarowej C PK7 - klapa 9,10 przyporządkowane strefy dozorowe ze strefy pożarowej A,C Klapy odcinające zespołów NW2 i 6 umożliwiają odcięcie zagrożonych stref pożarowych z zachowaniem wentylacji dla stref pozostałych. Wyłączanie central nawiewnych i załączanie tablic urządzeń pożarowych w poszczególnych strefach pożarowych poprzez przekaźniki PK11 do 16. Przewody z zestyku PK doprowadzone do n/w szaf sterowniczych wentylacji. PK8 - tablica urządzeń pożarowych nr 1 strefy A do H PK9 - tablica urządzeń pożarowych nr 2 strefy A do H PK10 -zestaw ZW1 PK11 zestaw Z-6 PK12 zestaw Z-7 PK13 zestaw Z-1 PK14 zestaw Z-2,Z-3 PK15 zestaw Z-4 PK16 zestaw ZW-2 Zasilanie klap odcinających systemu wentylacji wykonać kablami w powłoce z tworzywa bezhalogenowego nierozprzestrzeniającego płomienia o ograniczonym wydzielaniu dymu tj. NHXMH-O. Klapy te działają na zasadzie przerwy prądowej. Wymagane kable o cechach PH0 Okablowanie od przekaźników PK8-16 wykonać kablem HDGs 2x Zasilanie centrali CSP Centralę CSP znajduje się w segmencie B. Elementy linii dozorowych segm. C włączyć do instalacji segm. B. 5

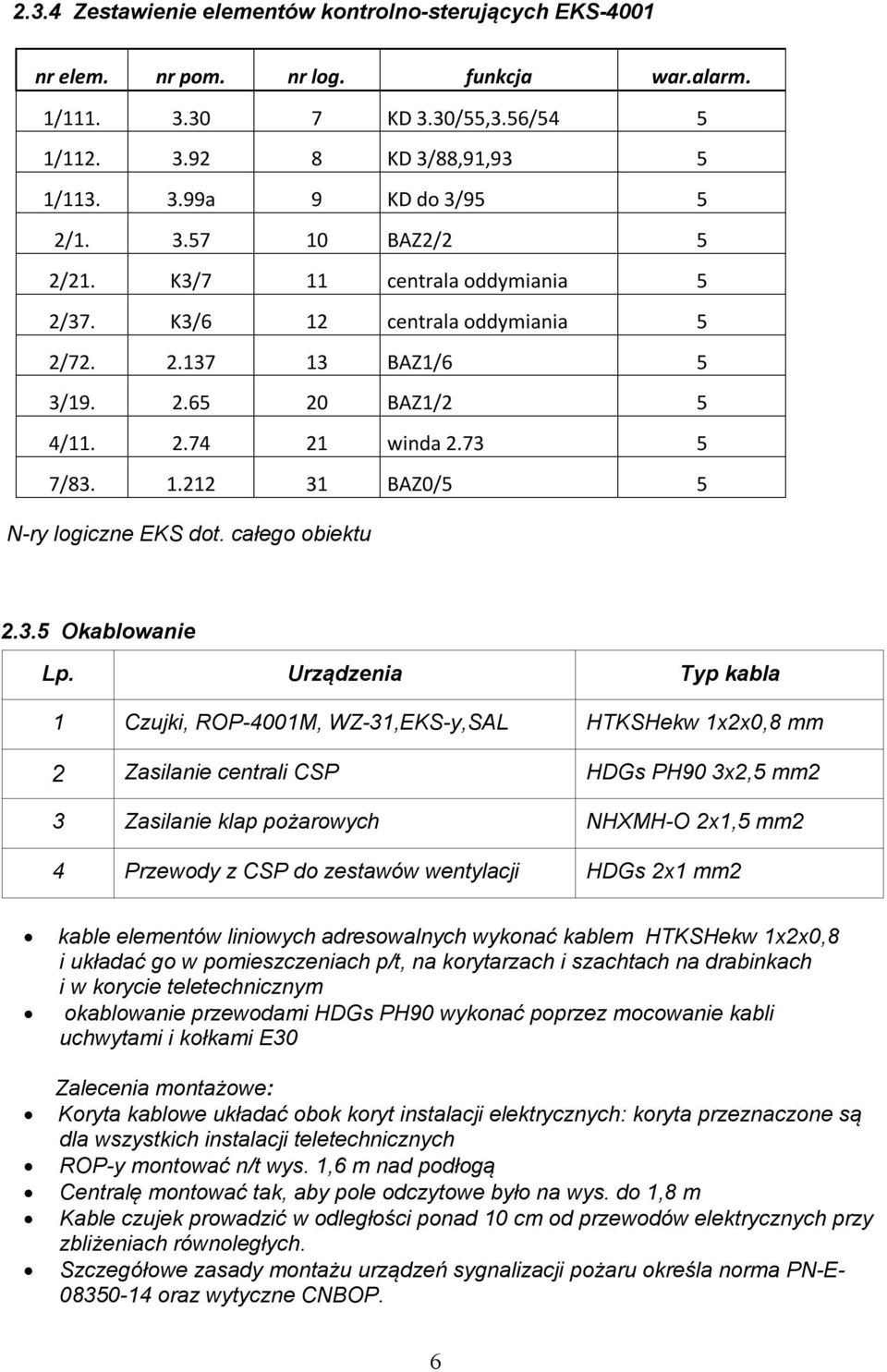

6 2.3.4 Zestawienie elementów kontrolno-sterujących EKS-4001 nr elem. nr pom. nr log. funkcja war.alarm. 1/ KD 3.30/55,3.56/54 5 1/ KD 3/88,91,93 5 1/ a 9 KD do 3/95 5 2/ BAZ2/2 5 2/21. K3/7 11 centrala oddymiania 5 2/37. K3/6 12 centrala oddymiania 5 2/ BAZ1/6 5 3/ BAZ1/2 5 4/ winda / BAZ0/5 5 N-ry logiczne EKS dot. całego obiektu Okablowanie Lp. Urządzenia Typ kabla 1 Czujki, ROP-4001M, WZ-31,EKS-y,SAL HTKSHekw 1x2x0,8 mm 2 Zasilanie centrali CSP HDGs PH90 3x2,5 mm2 3 Zasilanie klap pożarowych NHXMH-O 2x1,5 mm2 4 Przewody z CSP do zestawów wentylacji HDGs 2x1 mm2 kable elementów liniowych adresowalnych wykonać kablem HTKSHekw 1x2x0,8 i układać go w pomieszczeniach p/t, na korytarzach i szachtach na drabinkach i w korycie teletechnicznym okablowanie przewodami HDGs PH90 wykonać poprzez mocowanie kabli uchwytami i kołkami E30 Zalecenia montażowe: Koryta kablowe układać obok koryt instalacji elektrycznych: koryta przeznaczone są dla wszystkich instalacji teletechnicznych ROP-y montować n/t wys. 1,6 m nad podłogą Centralę montować tak, aby pole odczytowe było na wys. do 1,8 m Kable czujek prowadzić w odległości ponad 10 cm od przewodów elektrycznych przy zbliżeniach równoległych. Szczegółowe zasady montażu urządzeń sygnalizacji pożaru określa norma PN-E oraz wytyczne CNBOP. 6

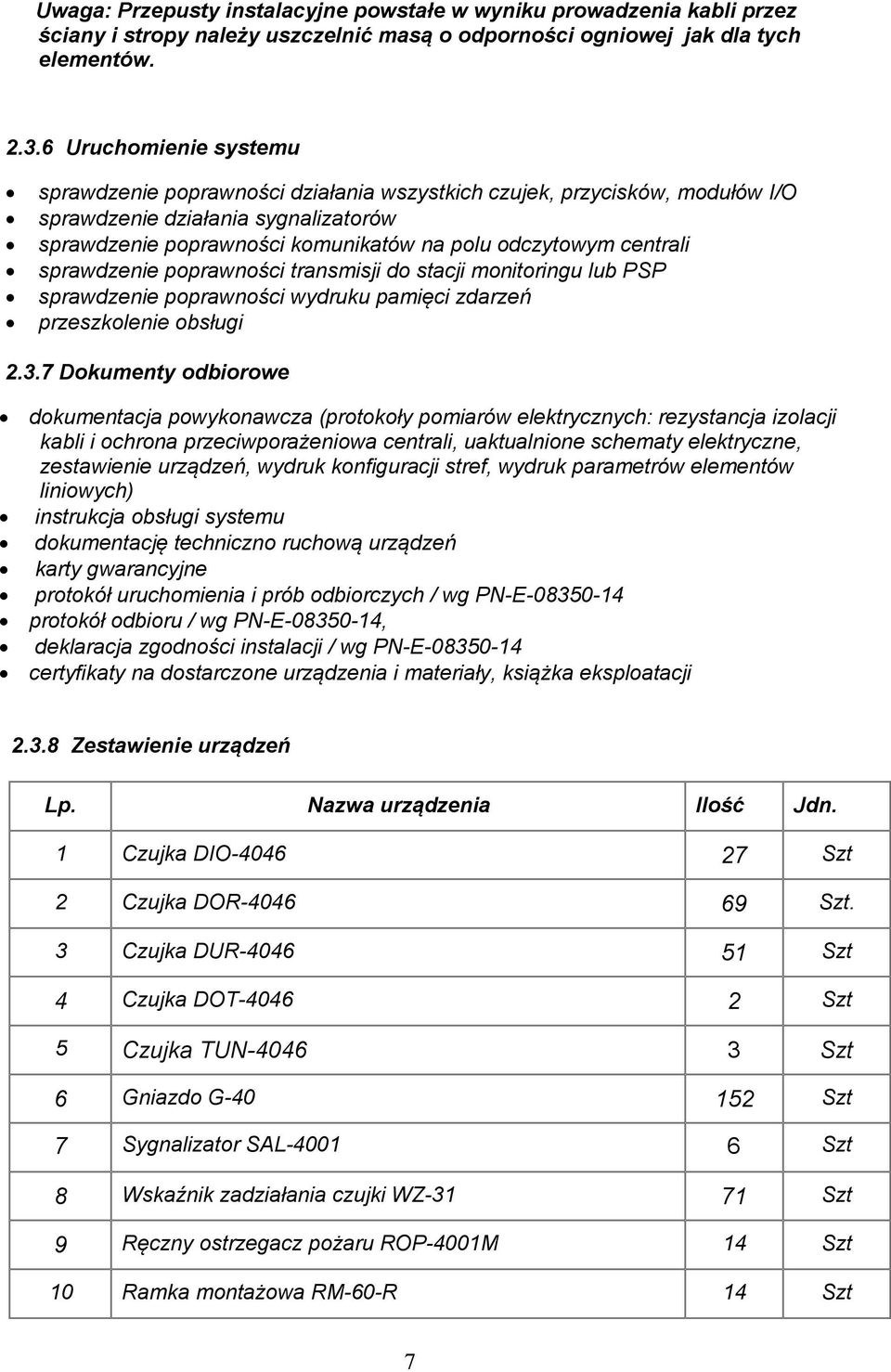

7 Uwaga: Przepusty instalacyjne powstałe w wyniku prowadzenia kabli przez ściany i stropy należy uszczelnić masą o odporności ogniowej jak dla tych elementów Uruchomienie systemu sprawdzenie poprawności działania wszystkich czujek, przycisków, modułów I/O sprawdzenie działania sygnalizatorów sprawdzenie poprawności komunikatów na polu odczytowym centrali sprawdzenie poprawności transmisji do stacji monitoringu lub PSP sprawdzenie poprawności wydruku pamięci zdarzeń przeszkolenie obsługi Dokumenty odbiorowe dokumentacja powykonawcza (protokoły pomiarów elektrycznych: rezystancja izolacji kabli i ochrona przeciwporażeniowa centrali, uaktualnione schematy elektryczne, zestawienie urządzeń, wydruk konfiguracji stref, wydruk parametrów elementów liniowych) instrukcja obsługi systemu dokumentację techniczno ruchową urządzeń karty gwarancyjne protokół uruchomienia i prób odbiorczych / wg PN-E protokół odbioru / wg PN-E , deklaracja zgodności instalacji / wg PN-E certyfikaty na dostarczone urządzenia i materiały, książka eksploatacji Zestawienie urządzeń Lp. Nazwa urządzenia Ilość Jdn. 1 Czujka DIO Szt 2 Czujka DOR Szt. 3 Czujka DUR Szt 4 Czujka DOT Szt 5 Czujka TUN Szt 6 Gniazdo G Szt 7 Sygnalizator SAL Szt 8 Wskaźnik zadziałania czujki WZ Szt 9 Ręczny ostrzegacz pożaru ROP-4001M 14 Szt 10 Ramka montażowa RM-60-R 14 Szt 7

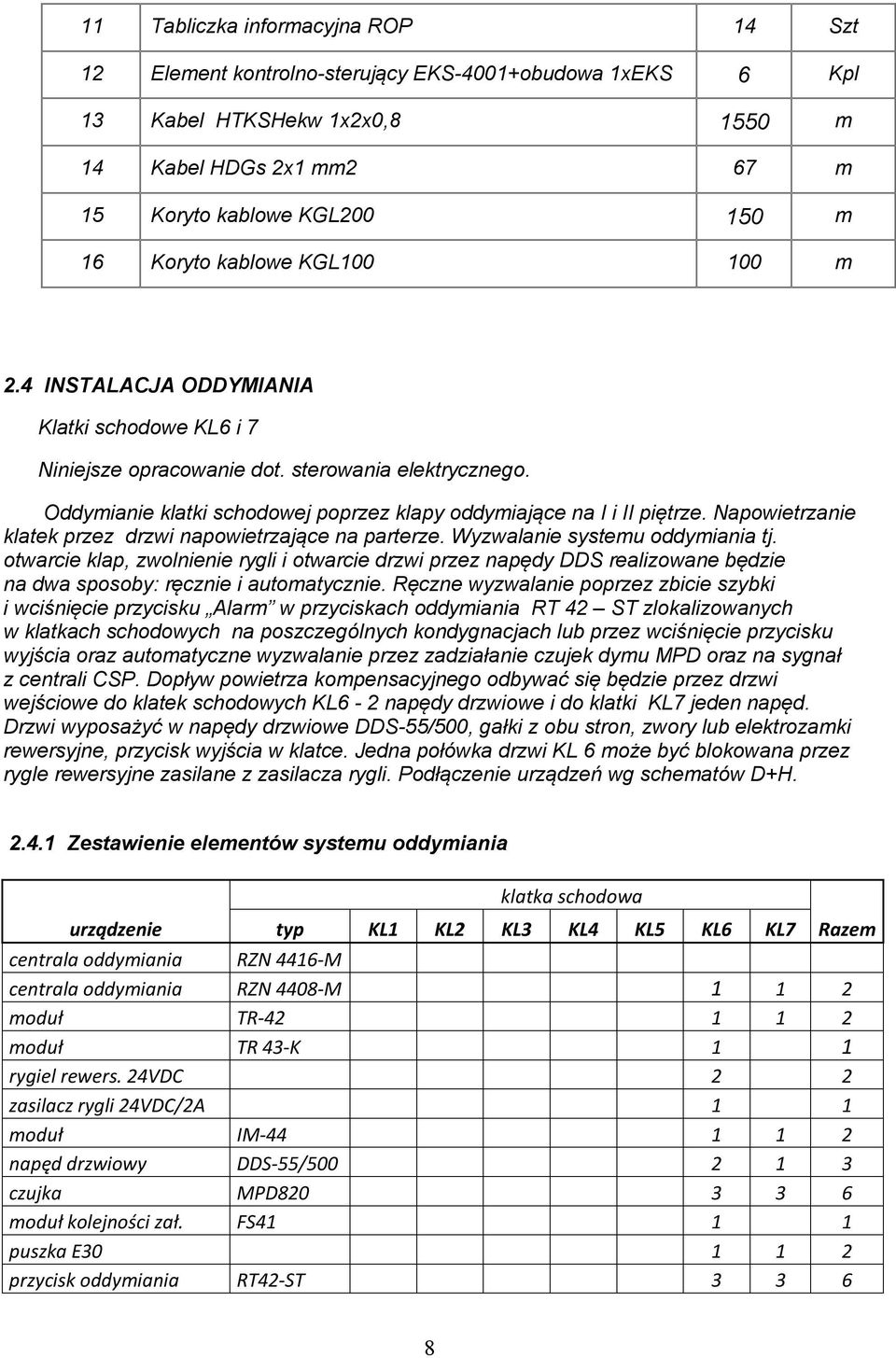

8 11 Tabliczka informacyjna ROP 14 Szt 12 Element kontrolno-sterujący EKS-4001+obudowa 1xEKS 6 Kpl 13 Kabel HTKSHekw 1x2x0, m 14 Kabel HDGs 2x1 mm2 67 m 15 Koryto kablowe KGL m 16 Koryto kablowe KGL m 2.4 INSTALACJA ODDYMIANIA Klatki schodowe KL6 i 7 Niniejsze opracowanie dot. sterowania elektrycznego. Oddymianie klatki schodowej poprzez klapy oddymiające na I i II piętrze. Napowietrzanie klatek przez drzwi napowietrzające na parterze. Wyzwalanie systemu oddymiania tj. otwarcie klap, zwolnienie rygli i otwarcie drzwi przez napędy DDS realizowane będzie na dwa sposoby: ręcznie i automatycznie. Ręczne wyzwalanie poprzez zbicie szybki i wciśnięcie przycisku Alarm w przyciskach oddymiania RT 42 ST zlokalizowanych w klatkach schodowych na poszczególnych kondygnacjach lub przez wciśnięcie przycisku wyjścia oraz automatyczne wyzwalanie przez zadziałanie czujek dymu MPD oraz na sygnał z centrali CSP. Dopływ powietrza kompensacyjnego odbywać się będzie przez drzwi wejściowe do klatek schodowych KL6-2 napędy drzwiowe i do klatki KL7 jeden napęd. Drzwi wyposażyć w napędy drzwiowe DDS-55/500, gałki z obu stron, zwory lub elektrozamki rewersyjne, przycisk wyjścia w klatce. Jedna połówka drzwi KL 6 może być blokowana przez rygle rewersyjne zasilane z zasilacza rygli. Podłączenie urządzeń wg schematów D+H Zestawienie elementów systemu oddymiania urządzenie klatka schodowa typ KL1 KL2 KL3 KL4 KL5 KL6 KL7 centrala oddymiania RZN 4416-M centrala oddymiania RZN 4408-M moduł TR moduł TR 43-K 1 1 rygiel rewers. 24VDC 2 2 zasilacz rygli 24VDC/2A 1 1 moduł IM napęd drzwiowy DDS-55/ czujka MPD moduł kolejności zał. FS puszka E przycisk oddymiania RT42-ST Razem 8

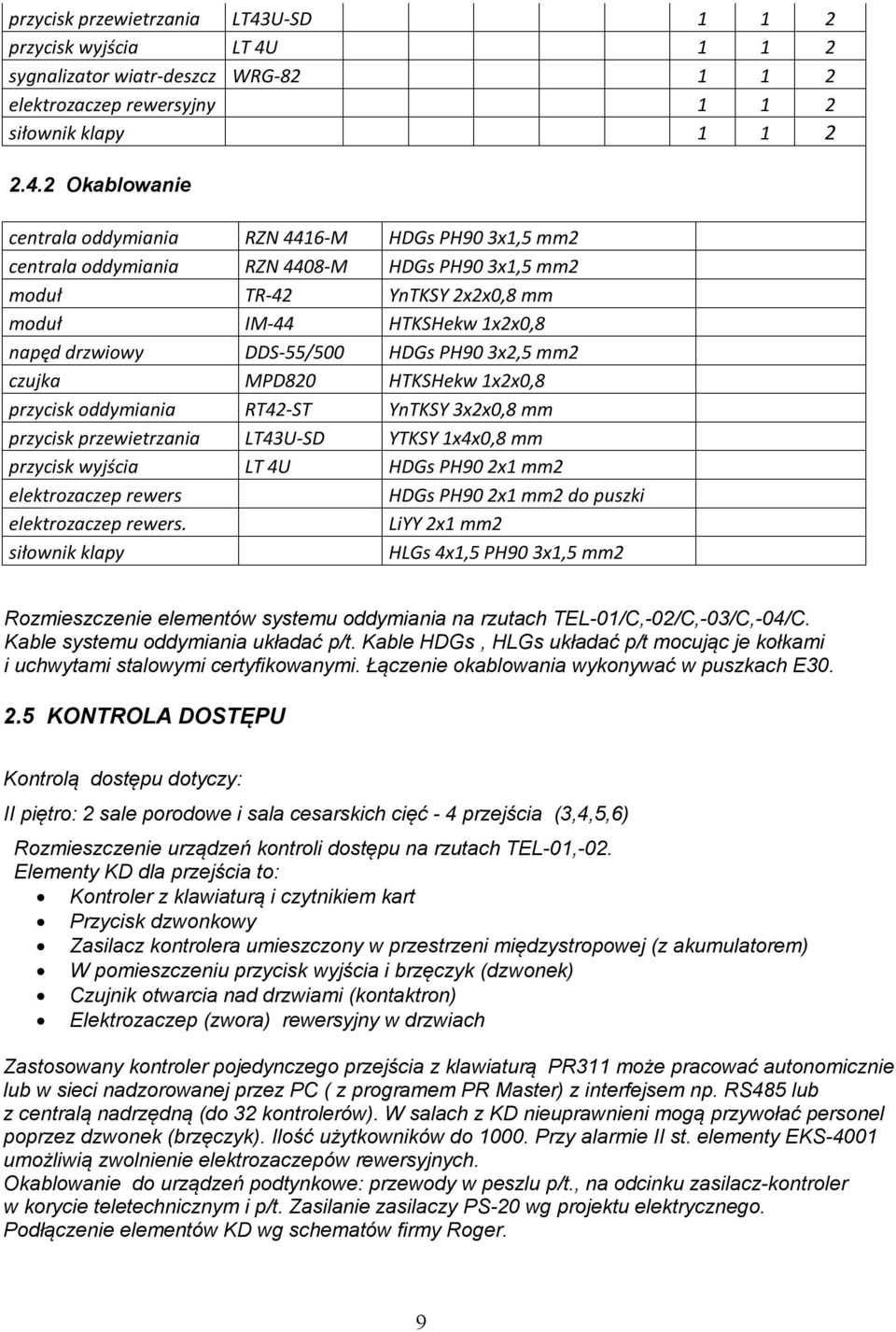

9 przycisk przewietrzania LT43U-SD przycisk wyjścia LT 4U sygnalizator wiatr-deszcz WRG elektrozaczep rewersyjny siłownik klapy Okablowanie centrala oddymiania RZN 4416-M HDGs PH90 3x1,5 mm2 centrala oddymiania RZN 4408-M HDGs PH90 3x1,5 mm2 moduł TR-42 YnTKSY 2x2x0,8 mm moduł IM-44 HTKSHekw 1x2x0,8 napęd drzwiowy DDS-55/500 HDGs PH90 3x2,5 mm2 czujka MPD820 HTKSHekw 1x2x0,8 przycisk oddymiania RT42-ST YnTKSY 3x2x0,8 mm przycisk przewietrzania LT43U-SD YTKSY 1x4x0,8 mm przycisk wyjścia LT 4U HDGs PH90 2x1 mm2 elektrozaczep rewers HDGs PH90 2x1 mm2 do puszki elektrozaczep rewers. LiYY 2x1 mm2 siłownik klapy HLGs 4x1,5 PH90 3x1,5 mm2 Rozmieszczenie elementów systemu oddymiania na rzutach TEL-01/C,-02/C,-03/C,-04/C. Kable systemu oddymiania układać p/t. Kable HDGs, HLGs układać p/t mocując je kołkami i uchwytami stalowymi certyfikowanymi. Łączenie okablowania wykonywać w puszkach E KONTROLA DOSTĘPU Kontrolą dostępu dotyczy: II piętro: 2 sale porodowe i sala cesarskich cięć - 4 przejścia (3,4,5,6) Rozmieszczenie urządzeń kontroli dostępu na rzutach TEL-01,-02. Elementy KD dla przejścia to: Kontroler z klawiaturą i czytnikiem kart Przycisk dzwonkowy Zasilacz kontrolera umieszczony w przestrzeni międzystropowej (z akumulatorem) W pomieszczeniu przycisk wyjścia i brzęczyk (dzwonek) Czujnik otwarcia nad drzwiami (kontaktron) Elektrozaczep (zwora) rewersyjny w drzwiach Zastosowany kontroler pojedynczego przejścia z klawiaturą PR311 może pracować autonomicznie lub w sieci nadzorowanej przez PC ( z programem PR Master) z interfejsem np. RS485 lub z centralą nadrzędną (do 32 kontrolerów). W salach z KD nieuprawnieni mogą przywołać personel poprzez dzwonek (brzęczyk). Ilość użytkowników do Przy alarmie II st. elementy EKS-4001 umożliwią zwolnienie elektrozaczepów rewersyjnych. Okablowanie do urządzeń podtynkowe: przewody w peszlu p/t., na odcinku zasilacz-kontroler w korycie teletechnicznym i p/t. Zasilanie zasilaczy PS-20 wg projektu elektrycznego. Podłączenie elementów KD wg schematów firmy Roger. 9

10 Zestawienie urządzeń Lp. Typ urządzenia ilość 1 Kontroler PR311 4 szt 2 Zasilacz PS-20 2 szt 3 Przycisk wyjścia 4 szt 4 Elektrozaczep rewersyjny 4 szt 5 Przycisk dzwonkowy 4 szt 6 Dzwonek 4 szt 7 Czujnik otwarcia 4 szt 8 Przewód YnTKSY 1x2x0,8 41 m 9 Przewód YnTKSY 1x4x0,8 41 m 10 Wąż karbowany Dn-8 49 m 11 Karty zbliżeniowe kpl 12 Materiały pomocnicze kpl 2.6. INSTALACJA ZAMKNIĘĆ OGNIOWYCH Instalacja zamknięć ogniowych przeznaczona jest dla sterowania drzwiami dymoszczelnymi na: Ip, IIp, parterze. Na kondygnacjach IIp, Ip, parterze do zainstalowania 3 centrale BAZ- 04N, Iobc. 400 ma. Drzwi dymoszczelne są otwarte i podtrzymywane przez chwytaki elektromagnetyczne drzwiowe GT 50 R (081,089) In-63 ma (dokładny dobór chwytaka i zwory płytkowej w trakcie realizacji prac). Alarm II st. powoduje zwolnienie chwytaków i zamknięcie drzwi dymoszczelnych przez samozamykacze. Centrale są uruchamiane z linii dozorowej CSP poprzez moduły EKS Przycisk UT-4U umożliwia ręczne zamknięcie drzwi. Centrale pracują z jedną linią chwytaków lub dwoma liniami chwytaków. Założono po dwa chwytaki na drzwi. Zestawienie urządzeń Centrala BAZ 04N - 3 szt Chwytak elektromagnetyczny GT 50 R - 10 szt Przycisk zwalniający UT4U - 5 szt Zasilanie central BAZ-04N, przewód HDGs 3x1, m Zasilanie GT 50 R i UT-4U, przewód HTKSH 1x2x1-93 m 2.7 OKABLOWANIE STRUKTURALNE Instalacja okablowania strukturalnego dot. I i II piętra, parteru i piwnic. Rozmieszczenie i ilość gniazd RJ-45 zaznaczono na rzutach budynku tj. TEL-01/C,-02/C,-03/C,-04/C zaś gniazd DATA na rzutach gniazd elektrycznych. Projekt wykonano w oparciu o elementy nieekranowane klasy E kat. 6 Cobinet. Ilośc gniazd RJ45 w pomieszczeniach uzgodniono z Inwestorem Okablowanie Okablowanie poziome od PD0/3 i PD1/2 do stanowisk roboczych PEL (telefony i komputery) wykonać kablem U/UTP 250MHz kat.6 LSOH. Odległość od PD do najdalszego gniazda RJ45 na kondygnacjach nie przekracza 70 m (dopuszcz. 90m). Montaż RJ45 i gniazd DATA w puszkach p/t. (2M, 4M, 6M). Zasilanie gniazd DATA z rozdzielnic piętrowych TK0,TK1, TK2 (rozmieszczenie TK na rzutach instalacji gniazd). 10

11 Rozdzielnice TK zasilane są z rozdzielni RGP/1 i RGP/2, zaś punkty dystrybucyjne PD z tablicy TU-2 obwody 16 i 18. Od punktów dystrybucyjnych PD do serwerowni ułożyć kable światłowodowe 6-włóknowe (para robocza, para rezerwowa, para diagnostyczna). Kable układać w korytkach kablowych teletechnicznych a między budynkami w kanalizacji. Ułożenie światłowodów przy realizacji prac w segm. B. Ilość gniazd RJ szt gniazda RJ45 montaż w zestawach p/t 78 szt gniazda RJ45 montaż w panelach nadłóżkowych - 58 szt gniazda DATA 135 szt (x1, x 2, x 3) gniazda DATA montaż w zestawach p/t - 78 szt gniazda DATA montaż w panelach nadłożkowych - 57 szt Wycena gniazd RJ45 i DATA w panelach nadłóżkowych zawarta jest w części elektrycznej. Zestawienie paneli dystrybucyjnych Urządzenie/ PD PD1/2 PD0/3 Gniazda RJ-45 Komp./ telefony /15 93/23 Panel światłow. 19 / 1U 1 1 Panel telef. kat.3 19 /1U 1 1 Patch Panel UTP kat.6 24*RJ45 19''/1U 5 5 Panel organiz. 19"/1U 7 7 Lista zasilająca 1U 1 1 Półka na sprzęt aktywny 1U 3 3 Rezerwa U 4 4 Szafa wisząca 22U 22U Zestawienie materiałów Lp. Nazwa urządzenia ilość 1 Panel światłowodowy 19 /1U PREMIUM 12xSC duplex/lc quad 1U 2 szt 2 Patch Panel UTP kat.6 24*RJ45 19''/1U CobiNet TopLink RAL 9005 czarny 10 szt. 3 Panel telefoniczny UTP kat.3 25*RJ45 19''/1U CobiNet TopLink RAL 7035 s 2 szt. 4 płyta czołowa z prowadnicami kabla 19"/1U 14 szt. 5 listwa zasilająca 8-port.z wyłącznikiem 2 szt. 6 Półka stała 1U - gł. 450 mm - mocowanie na 2 belkach 19'' - max. nośność 6 szt. 25 kg 7 Przełącznik zarządzalny 48-port RJ-45 10/100/1000 Mbps 6 szt 8 wentylator do szaf wiszących 4 szt. 9 termostat 2 szt. 11

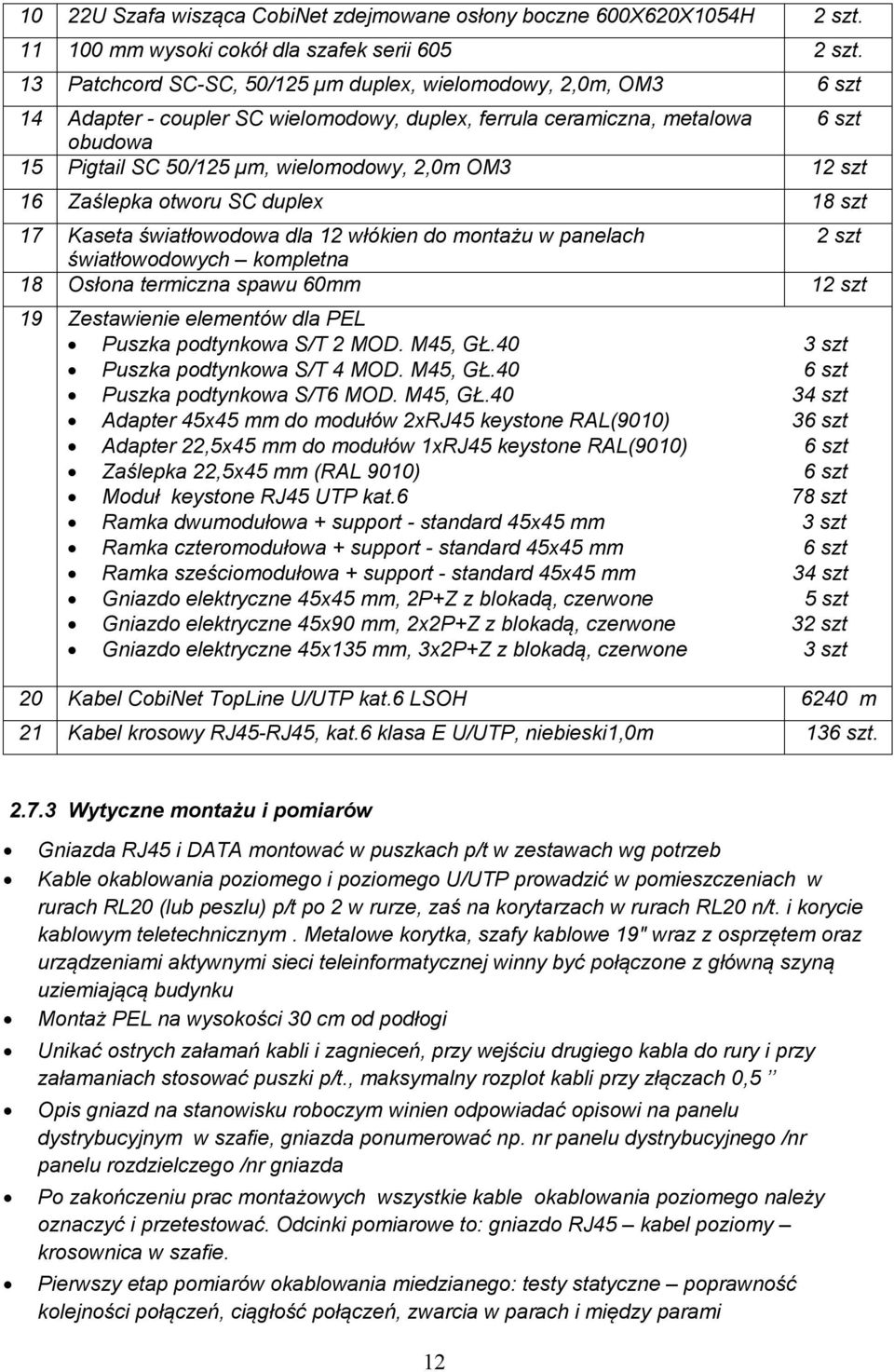

12 10 22U Szafa wisząca CobiNet zdejmowane osłony boczne 600X620X1054H 2 szt mm wysoki cokół dla szafek serii szt. 13 Patchcord SC-SC, 50/125 µm duplex, wielomodowy, 2,0m, OM3 6 szt 14 Adapter - coupler SC wielomodowy, duplex, ferrula ceramiczna, metalowa 6 szt obudowa 15 Pigtail SC 50/125 µm, wielomodowy, 2,0m OM3 12 szt 16 Zaślepka otworu SC duplex 18 szt 17 Kaseta światłowodowa dla 12 włókien do montażu w panelach 2 szt światłowodowych kompletna 18 Osłona termiczna spawu 60mm 12 szt 19 Zestawienie elementów dla PEL Puszka podtynkowa S/T 2 MOD. M45, GŁ.40 3 szt Puszka podtynkowa S/T 4 MOD. M45, GŁ.40 6 szt Puszka podtynkowa S/T6 MOD. M45, GŁ szt Adapter 45x45 mm do modułów 2xRJ45 keystone RAL(9010) 36 szt Adapter 22,5x45 mm do modułów 1xRJ45 keystone RAL(9010) 6 szt Zaślepka 22,5x45 mm (RAL 9010) 6 szt Moduł keystone RJ45 UTP kat.6 78 szt Ramka dwumodułowa + support - standard 45x45 mm 3 szt Ramka czteromodułowa + support - standard 45x45 mm 6 szt Ramka sześciomodułowa + support - standard 45x45 mm 34 szt Gniazdo elektryczne 45x45 mm, 2P+Z z blokadą, czerwone 5 szt Gniazdo elektryczne 45x90 mm, 2x2P+Z z blokadą, czerwone 32 szt Gniazdo elektryczne 45x135 mm, 3x2P+Z z blokadą, czerwone 3 szt 20 Kabel CobiNet TopLine U/UTP kat.6 LSOH 6240 m 21 Kabel krosowy RJ45-RJ45, kat.6 klasa E U/UTP, niebieski1,0m 136 szt Wytyczne montażu i pomiarów Gniazda RJ45 i DATA montować w puszkach p/t w zestawach wg potrzeb Kable okablowania poziomego i poziomego U/UTP prowadzić w pomieszczeniach w rurach RL20 (lub peszlu) p/t po 2 w rurze, zaś na korytarzach w rurach RL20 n/t. i korycie kablowym teletechnicznym. Metalowe korytka, szafy kablowe 19" wraz z osprzętem oraz urządzeniami aktywnymi sieci teleinformatycznej winny być połączone z główną szyną uziemiającą budynku Montaż PEL na wysokości 30 cm od podłogi Unikać ostrych załamań kabli i zagnieceń, przy wejściu drugiego kabla do rury i przy załamaniach stosować puszki p/t., maksymalny rozplot kabli przy złączach 0,5 Opis gniazd na stanowisku roboczym winien odpowiadać opisowi na panelu dystrybucyjnym w szafie, gniazda ponumerować np. nr panelu dystrybucyjnego /nr panelu rozdzielczego /nr gniazda Po zakończeniu prac montażowych wszystkie kable okablowania poziomego należy oznaczyć i przetestować. Odcinki pomiarowe to: gniazdo RJ45 kabel poziomy krosownica w szafie. Pierwszy etap pomiarów okablowania miedzianego: testy statyczne poprawność kolejności połączeń, ciągłość połączeń, zwarcia w parach i między parami 12

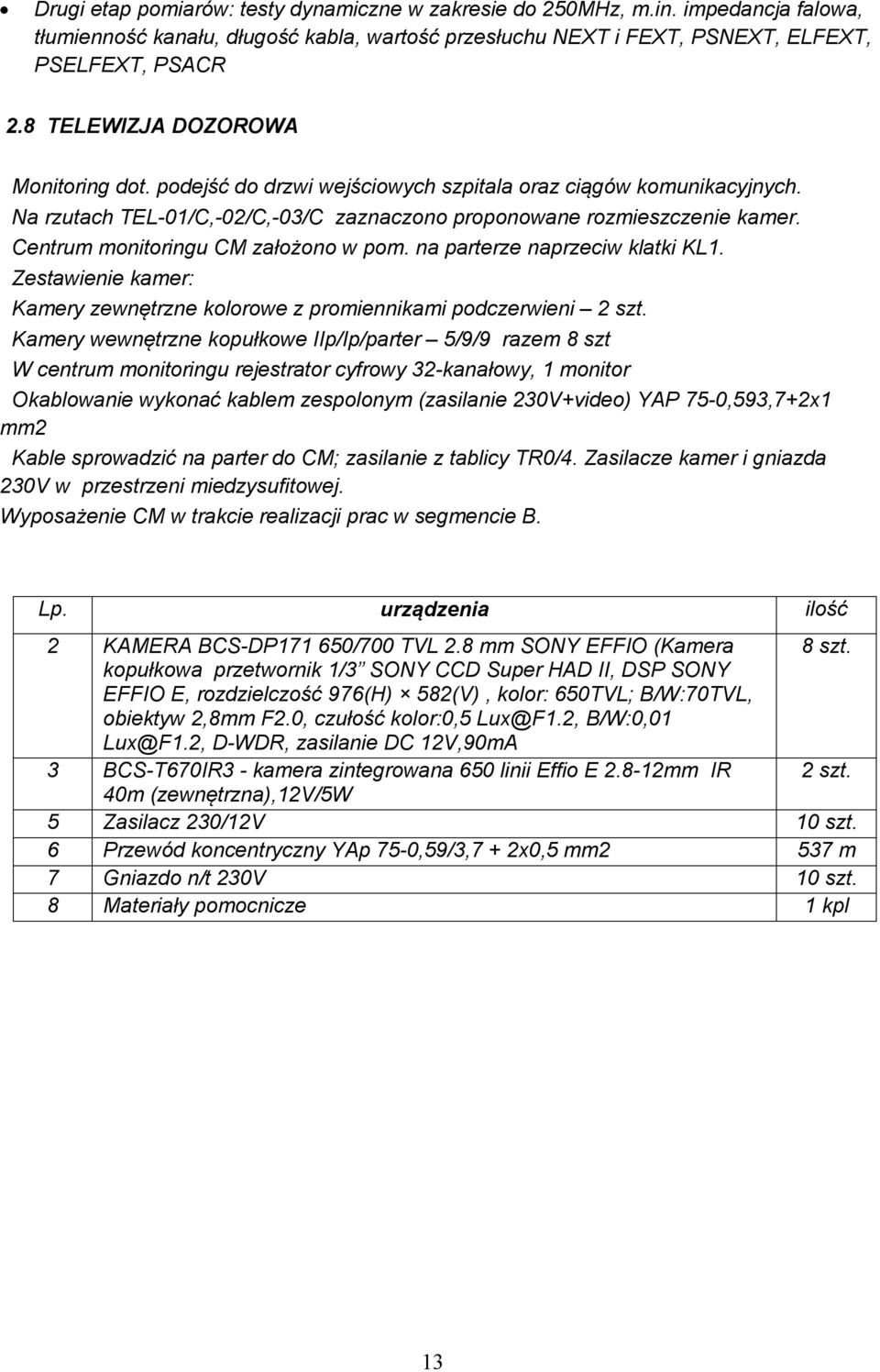

13 Drugi etap pomiarów: testy dynamiczne w zakresie do 250MHz, m.in. impedancja falowa, tłumienność kanału, długość kabla, wartość przesłuchu NEXT i FEXT, PSNEXT, ELFEXT, PSELFEXT, PSACR 2.8 TELEWIZJA DOZOROWA Monitoring dot. podejść do drzwi wejściowych szpitala oraz ciągów komunikacyjnych. Na rzutach TEL-01/C,-02/C,-03/C zaznaczono proponowane rozmieszczenie kamer. Centrum monitoringu CM założono w pom. na parterze naprzeciw klatki KL1. Zestawienie kamer: Kamery zewnętrzne kolorowe z promiennikami podczerwieni 2 szt. Kamery wewnętrzne kopułkowe IIp/Ip/parter 5/9/9 razem 8 szt W centrum monitoringu rejestrator cyfrowy 32-kanałowy, 1 monitor Okablowanie wykonać kablem zespolonym (zasilanie 230V+video) YAP 75-0,593,7+2x1 mm2 Kable sprowadzić na parter do CM; zasilanie z tablicy TR0/4. Zasilacze kamer i gniazda 230V w przestrzeni miedzysufitowej. Wyposażenie CM w trakcie realizacji prac w segmencie B. Lp. urządzenia ilość 2 KAMERA BCS-DP /700 TVL 2.8 mm SONY EFFIO (Kamera 8 szt. kopułkowa przetwornik 1/3 SONY CCD Super HAD II, DSP SONY EFFIO E, rozdzielczość 976(H) 582(V), kolor: 650TVL; B/W:70TVL, obiektyw 2,8mm F2.0, czułość kolor:0,5 Lux@F1.2, B/W:0,01 Lux@F1.2, D-WDR, zasilanie DC 12V,90mA 3 BCS-T670IR3 - kamera zintegrowana 650 linii Effio E mm IR 2 szt. 40m (zewnętrzna),12v/5w 5 Zasilacz 230/12V 10 szt. 6 Przewód koncentryczny YAp 75-0,59/3,7 + 2x0,5 mm2 537 m 7 Gniazdo n/t 230V 10 szt. 8 Materiały pomocnicze 1 kpl 13
