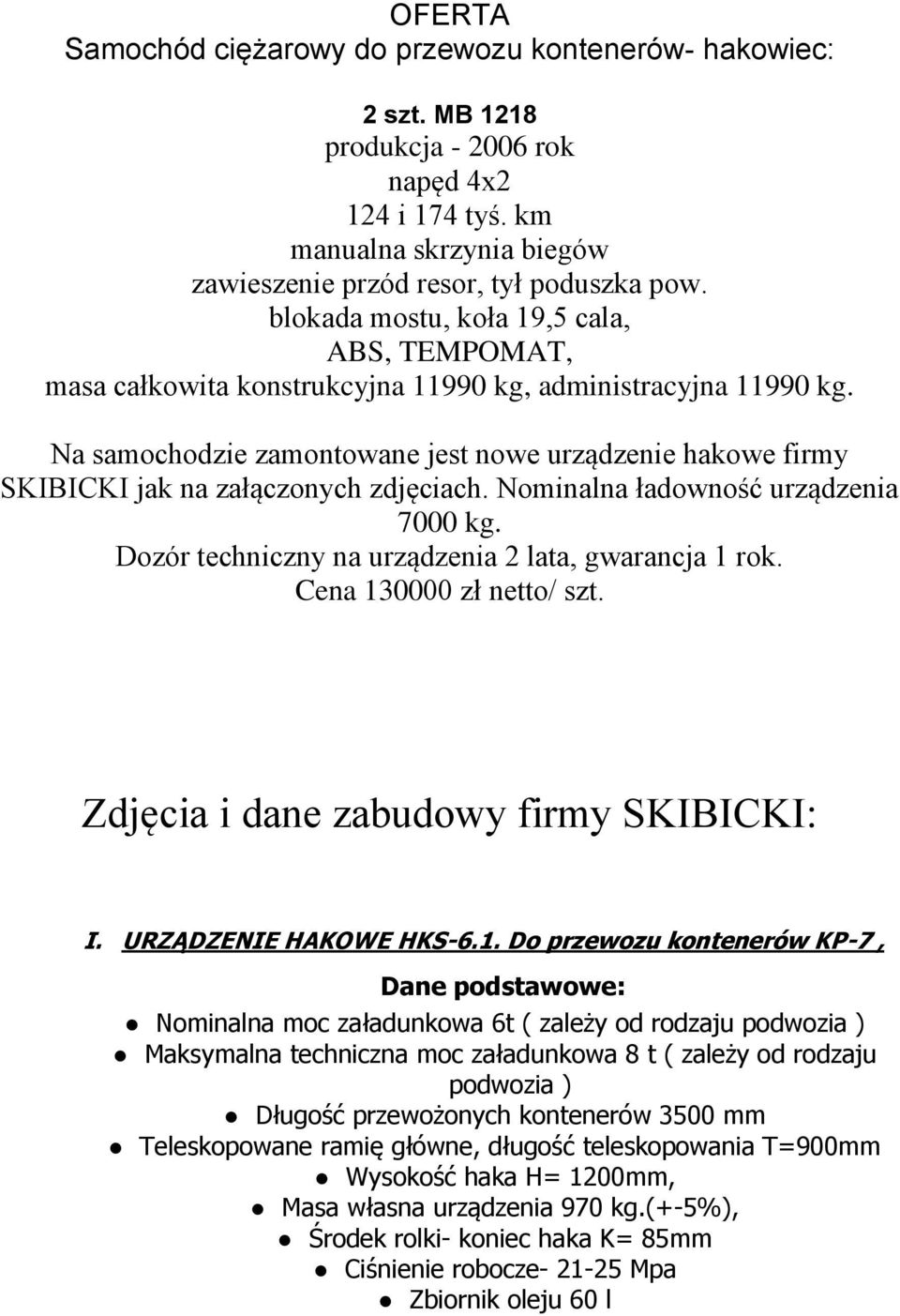

1 OFERTA Samochód ciężarowy do przewozu kontenerów- hakowiec: 2 szt. MB 1218 produkcja rok napęd 4x2 124 i 174 tyś. km manualna skrzynia biegów zawieszenie przód resor, tył poduszka pow. blokada mostu, koła 19,5 cala, ABS, TEMPOMAT, masa całkowita konstrukcyjna kg, administracyjna kg. Na samochodzie zamontowane jest nowe urządzenie hakowe firmy SKIBICKI jak na załączonych zdjęciach. Nominalna ładowność urządzenia 7000 kg. Dozór techniczny na urządzenia 2 lata, gwarancja 1 rok. Cena zł netto/ szt. Zdjęcia i dane zabudowy firmy SKIBICKI: I. URZĄDZENIE HAKOWE HKS-6.1. Do przewozu kontenerów KP-7, Dane podstawowe: Nominalna moc załadunkowa 6t ( zależy od rodzaju podwozia ) Maksymalna techniczna moc załadunkowa 8 t ( zależy od rodzaju podwozia ) Długość przewożonych kontenerów 3500 mm Teleskopowane ramię główne, długość teleskopowania T=900mm Wysokość haka H= 1200mm, Masa własna urządzenia 970 kg.(+-5%), Środek rolki- koniec haka K= 85mm Ciśnienie robocze Mpa Zbiornik oleju 60 l

2 Wyposażenie: szerokie rolki zapewniające stabilność prowadzenia kontenera, rama zabudowy hakowej wykonana z wysoko gatunkowej stali, sterowanie z wewnątrz i z zewnątrz pojazdu (bez elektrozaworów), uszczelnienia siłowników hydraulicznych renomowanej firmy blokada hydrauliczna kontenera rozdzielacz hydrauliczny, pompa hydrauliczna, łożyskowania wysuwu haka urządzenia na tarnamidzie, co zapewnia wysoką trwałość i bezobsługowość (nie wymaga smarowania), błotniki na koła, światła obrysowe, konstrukcja stalowa jest śrutowana, następnie malowana farba podkładową epoksydową, dokumentacja do rejestracji w UDT

3

4

5

6

7

8 OFERTA Samochód ciężarowy: MAN TGM 310 koni mech, emisja spali EURO 3, produkcja 2006 rok napęd 4x km pakiet serwisowy GOLD półautomatycznana skrzynia zawieszenie resor paraboliczny przód, tył poduszka pow. blokada mostu ABS, EBS, TEMPOMAT, centralny zamek, masa całkowita konstrukcyjna kg, ładowność kg, Rama pojazdu wypiaskowana i pomalowana. Kabina biała. Na samochodzie zamontowane zostanie nowe urządzenie hakowe firmy SKIBICKI jak na załączonych zdjęciach. Nominalna ładowność urządzenia 8000 kg. Opis techniczny poniżej. Dozór techniczny na urządzenia 2 lata, gwarancja 1 rok. Cena za kompletny pojazd z urządzeniem hakowym zł netto.

9

10

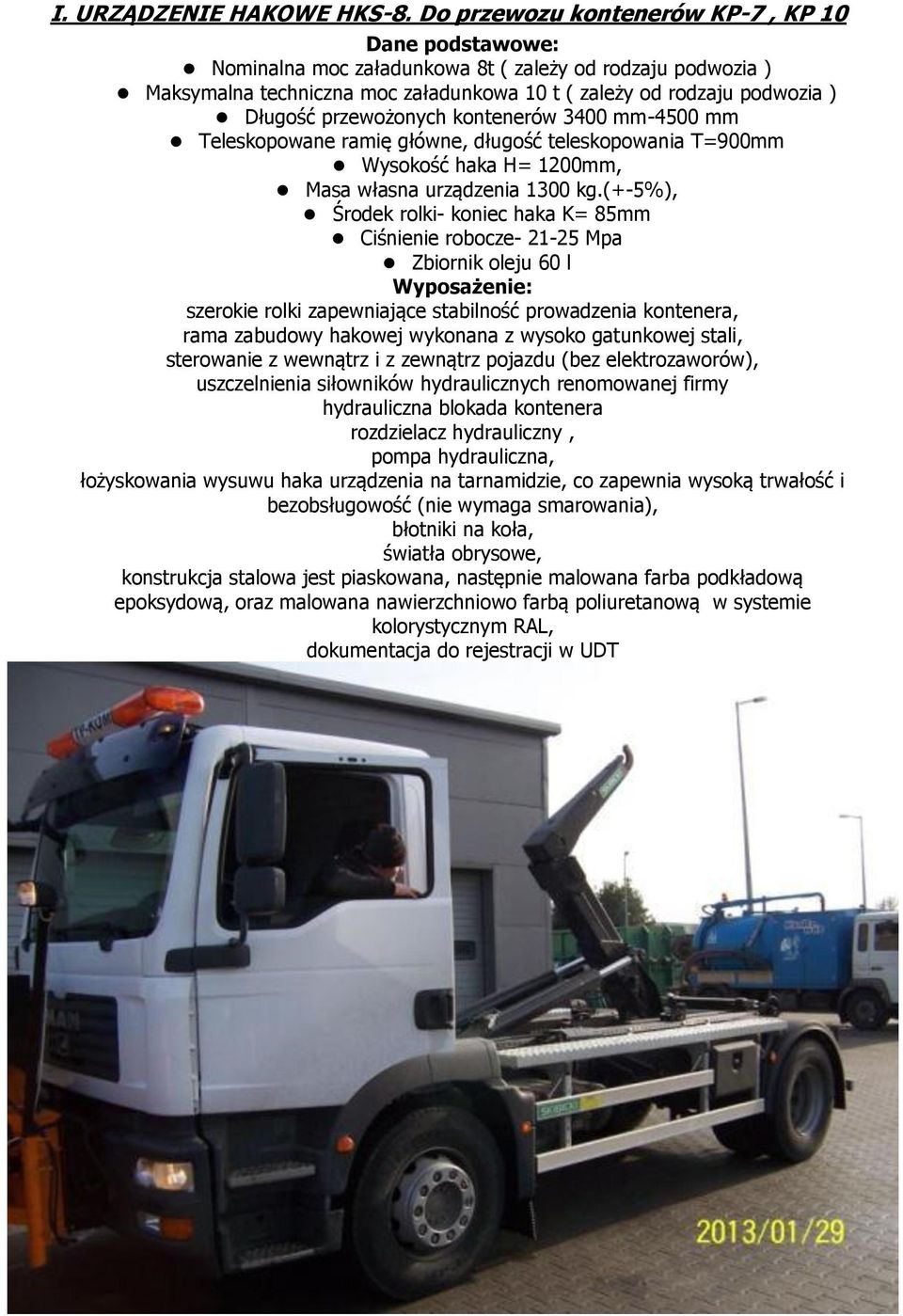

11 I. URZĄDZENIE HAKOWE HKS-8. Do przewozu kontenerów KP-7, KP 10 Dane podstawowe: Nominalna moc załadunkowa 8t ( zależy od rodzaju podwozia ) Maksymalna techniczna moc załadunkowa 10 t ( zależy od rodzaju podwozia ) Długość przewożonych kontenerów 3400 mm-4500 mm Teleskopowane ramię główne, długość teleskopowania T=900mm Wysokość haka H= 1200mm, Masa własna urządzenia 1300 kg.(+-5%), Środek rolki- koniec haka K= 85mm Ciśnienie robocze Mpa Zbiornik oleju 60 l Wyposażenie: szerokie rolki zapewniające stabilność prowadzenia kontenera, rama zabudowy hakowej wykonana z wysoko gatunkowej stali, sterowanie z wewnątrz i z zewnątrz pojazdu (bez elektrozaworów), uszczelnienia siłowników hydraulicznych renomowanej firmy hydrauliczna blokada kontenera rozdzielacz hydrauliczny, pompa hydrauliczna, łożyskowania wysuwu haka urządzenia na tarnamidzie, co zapewnia wysoką trwałość i bezobsługowość (nie wymaga smarowania), błotniki na koła, światła obrysowe, konstrukcja stalowa jest piaskowana, następnie malowana farba podkładową epoksydową, oraz malowana nawierzchniowo farbą poliuretanową w systemie kolorystycznym RAL, dokumentacja do rejestracji w UDT

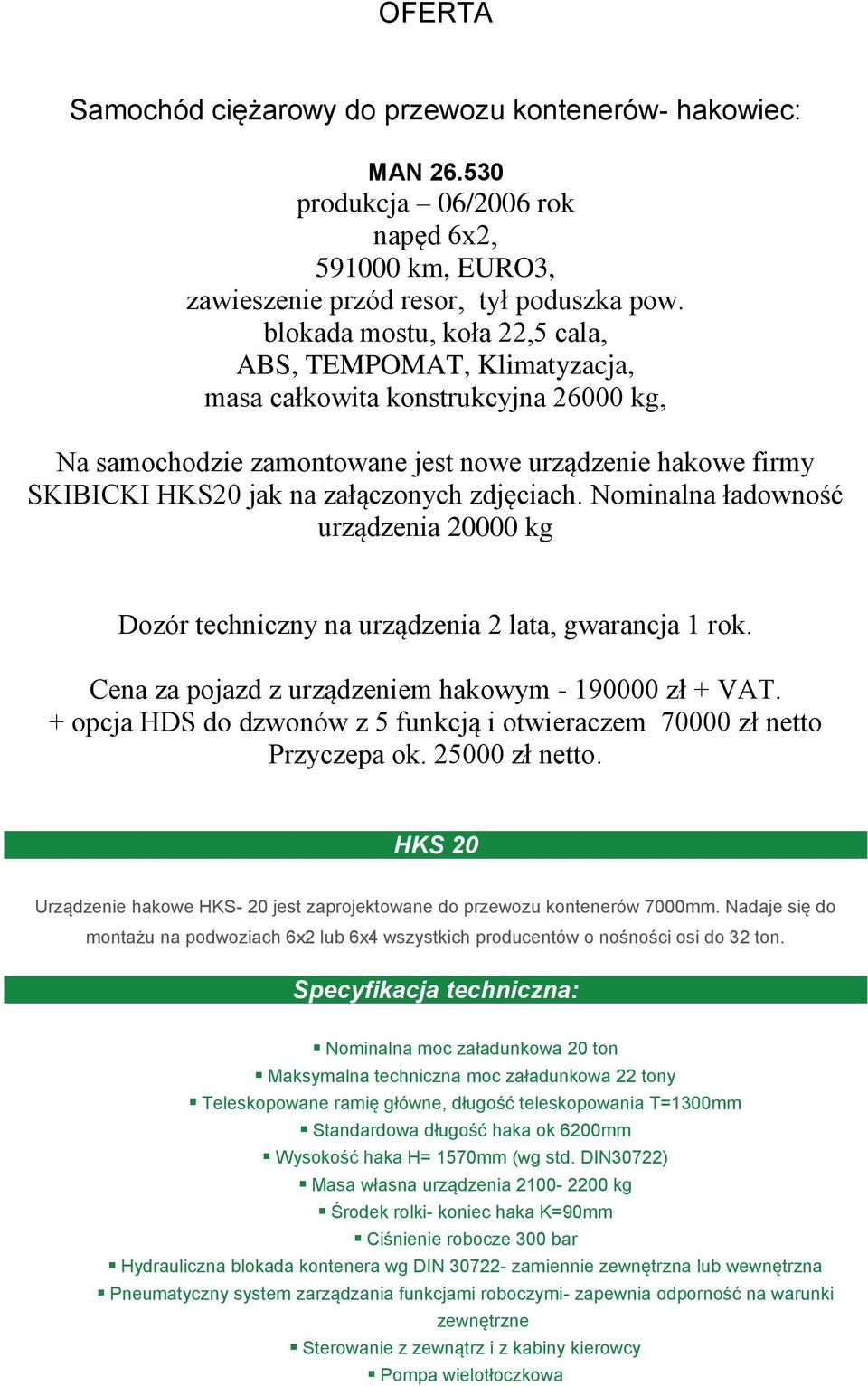

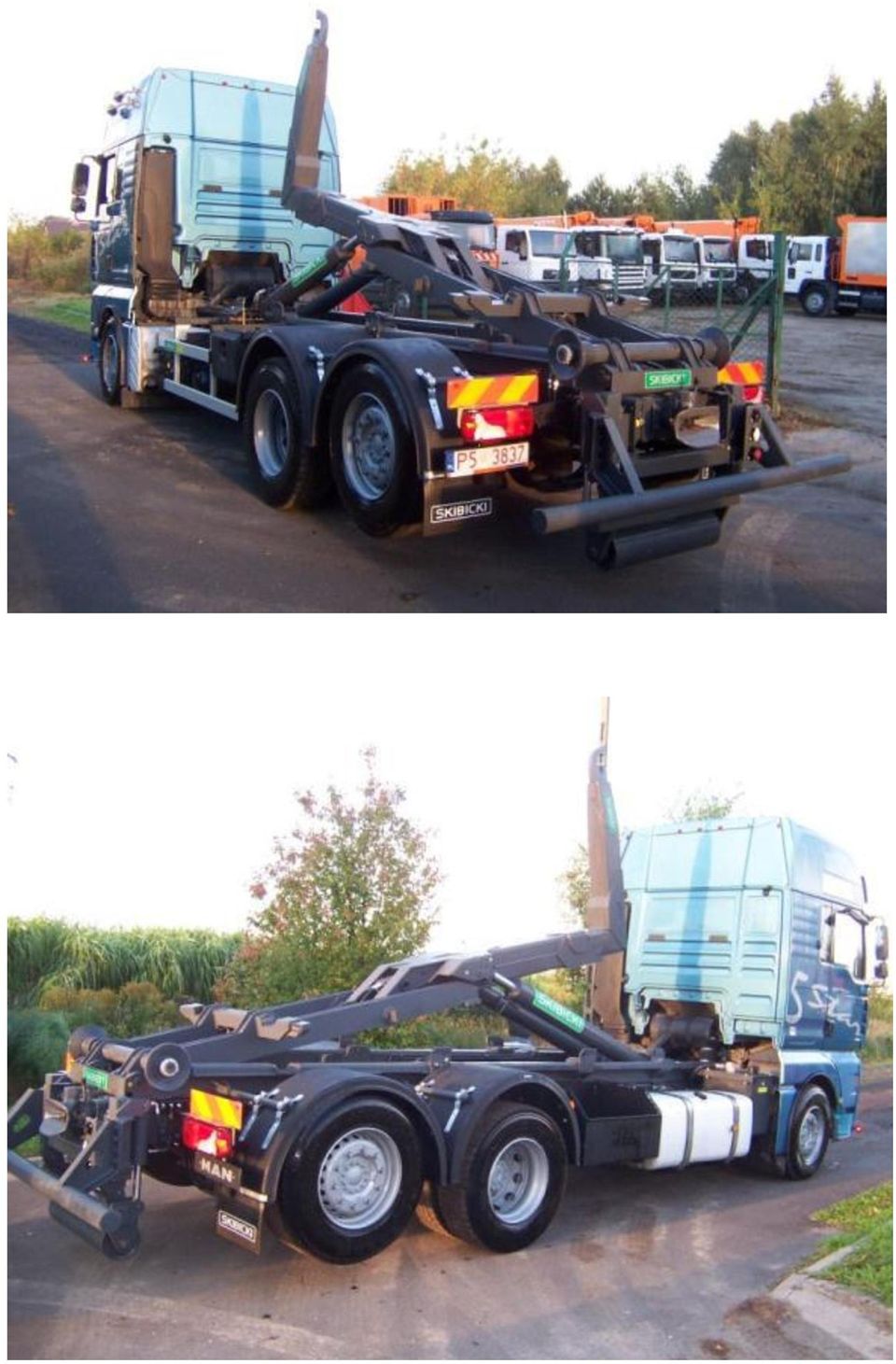

12 OFERTA Samochód ciężarowy do przewozu kontenerów- hakowiec: MAN produkcja 06/2006 rok napęd 6x2, km, EURO3, zawieszenie przód resor, tył poduszka pow. blokada mostu, koła 22,5 cala, ABS, TEMPOMAT, Klimatyzacja, masa całkowita konstrukcyjna kg, Na samochodzie zamontowane jest nowe urządzenie hakowe firmy SKIBICKI HKS20 jak na załączonych zdjęciach. Nominalna ładowność urządzenia kg Dozór techniczny na urządzenia 2 lata, gwarancja 1 rok. Cena za pojazd z urządzeniem hakowym zł + VAT. + opcja HDS do dzwonów z 5 funkcją i otwieraczem zł netto Przyczepa ok zł netto. HKS 20 Urządzenie hakowe HKS- 20 jest zaprojektowane do przewozu kontenerów 7000mm. Nadaje się do montażu na podwoziach 6x2 lub 6x4 wszystkich producentów o nośności osi do 32 ton. Specyfikacja techniczna: Nominalna moc załadunkowa 20 ton Maksymalna techniczna moc załadunkowa 22 tony Teleskopowane ramię główne, długość teleskopowania T=1300mm Standardowa długość haka ok 6200mm Wysokość haka H= 1570mm (wg std. DIN30722) Masa własna urządzenia kg Środek rolki- koniec haka K=90mm Ciśnienie robocze 300 bar Hydrauliczna blokada kontenera wg DIN zamiennie zewnętrzna lub wewnętrzna Pneumatyczny system zarządzania funkcjami roboczymi- zapewnia odporność na warunki zewnętrzne Sterowanie z zewnątrz i z kabiny kierowcy Pompa wielotłoczkowa

13 Zbiornik oleju 80 l wyposażony w filtrpowrotny oraz wskaźnik poziomu oleju Tylne rolki urządzenia są łożyskowane na łożysku ciężkiego zastosowania wykonanego z brązu (SKF) Ślizgowe tuleje na przegubach przechyłu haka wykonane są z kompozytu poliformaldehydu Rurki hydrauliczne stalowe Dla zapewnienia stabilności podwozia podczas załadunku i rozładunku stosowane są: rolka podporowa (podwozia na zawieszeniu pneumatycznym), siłowniki blokujące resory (podwozia z zawieszeniem resorowym) Zawory przelewowe umożliwiające prawidłową pracę urządzenia Zamki hydrauliczne zabezpieczające przed niekontrolowanym opadnięciem ładunku w przypadku jego uszkodzenia lub przeciążenia Konstrukcja stalowa piaskowana, malowana podkładowo farbą epoksydową Urządzenie posiada cywilne oraz wojskowe uprawnienia UDT Dokumentacja do rejestracji w UD
