1 SGG SECURIT DOORS PrzeêroczystoÊç w architekturze 3 KONSTRUKCJE SZKLANE

2 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE SGG SECURIT DOORS SGGSECURIT DOORS to szeroka paleta drzwi szklanych i systemów wewn trznych przeszkleƒ. System ten oferuje ekonomiczne i estetyczne rozwiàzania dla budynków prywatnych i publicznych. Podstawowym elementem produktu SGGSECURIT DOORS jest szk o bezpieczne SGGSECURIT charakteryzujàce si podwy szonà wytrzyma oêcià na zginanie i uderzenia. 4 KONSTRUKCJE SZKLANE

3 SGG SECURIT DOORS Warianty rozwiàzaƒ Poni sze przyk ady przedstawiajà warianty rozwiàzaƒ konstrukcji szklanych jedno i dwuskrzyd owych tworzàcych system SGG SECURIT DOORS w wersji bezoêcie nicowej. Konstrukcje szklane wykonujemy wg indywidualnych wymiarów klienta. W przypadku ka dorazowej realizacji prosimy o konsultacj z przedstawicielem naszej firmy celem dobrania najbardziej funkcjonalnego i stabilnego rozwiàzania. Konstrukcje szklane jednoskrzyd owe Konstrukcje szklane dwuskrzyd owe 5 KONSTRUKCJE SZKLANE

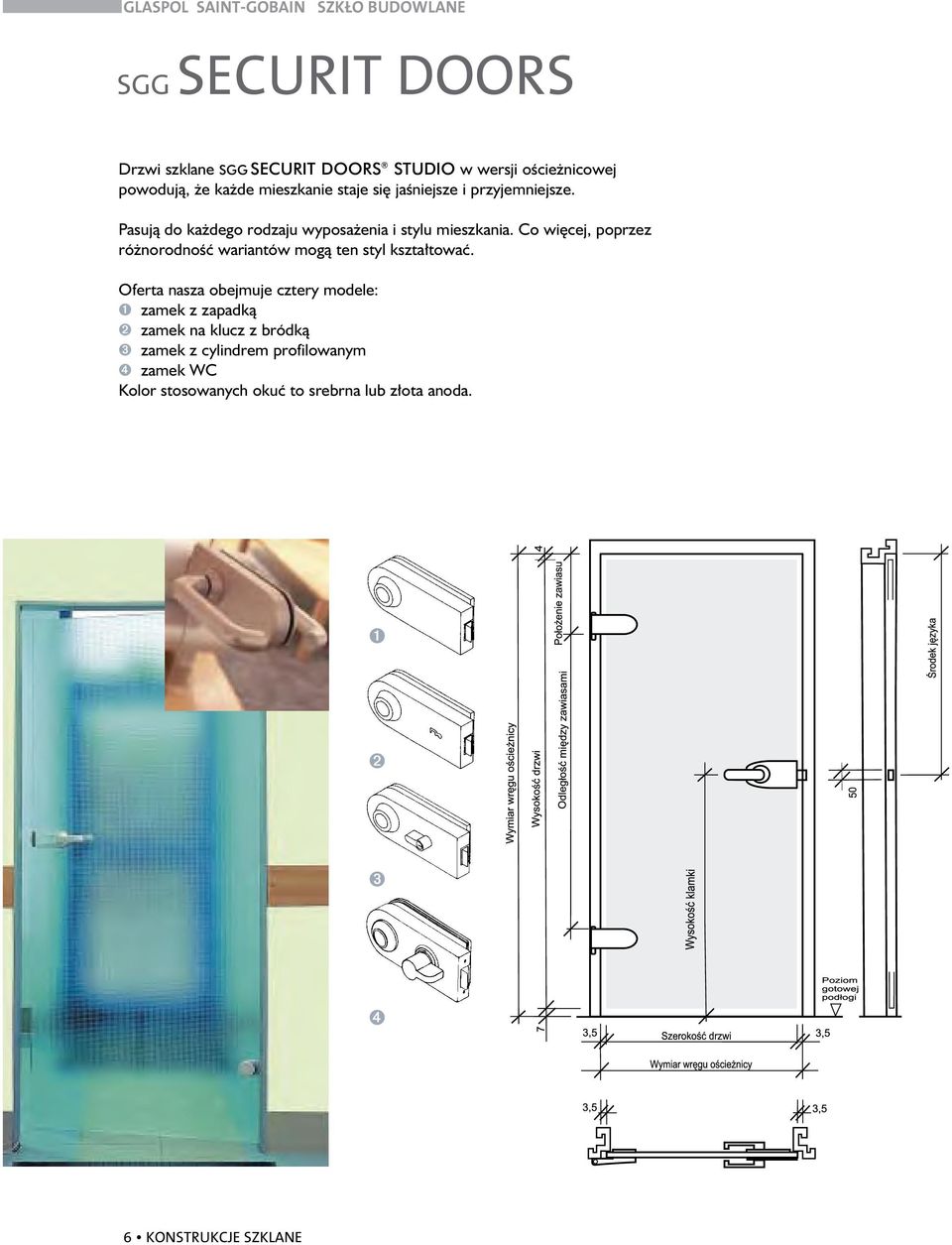

4 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE SGG SECURIT DOORS Drzwi szklane SGG SECURIT DOORS STUDIO w wersji oêcie nicowej powodujà, e ka de mieszkanie staje si jaêniejsze i przyjemniejsze. Pasujà do ka dego rodzaju wyposa enia i stylu mieszkania. Co wi cej, poprzez ró norodnoêç wariantów mogà ten styl kszta towaç. Oferta nasza obejmuje cztery modele: ➊ zamek z zapadkà ➋ zamek na klucz z bródkà ➌ zamek z cylindrem profilowanym ➍ zamek WC Kolor stosowanych okuç to srebrna lub z ota anoda. ➊ ➋ ➌ ➍ 6 KONSTRUKCJE SZKLANE

5 SGG SECURIT DOORS Drzwi szklane SGG SECURIT DOORS ATELIER w wersji oêcie nicowej nadajà si do budynków u ytecznoêci publicznej. W obiektach biurowych spe niajà swoje zadania wyêmienicie. 7 KONSTRUKCJE SZKLANE

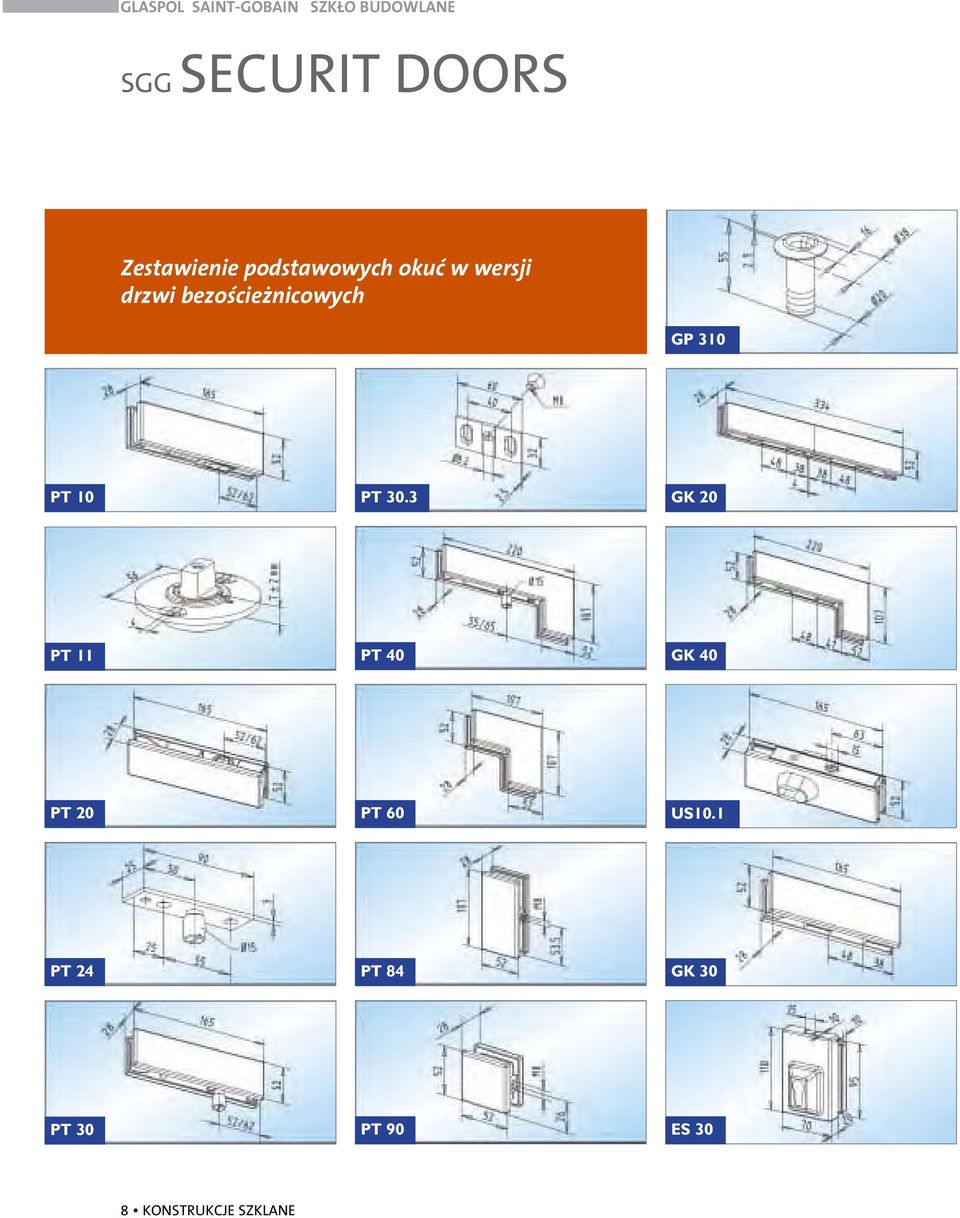

6 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE SGG SECURIT DOORS Zestawienie podstawowych okuç w wersji drzwi bezoêcie nicowych GP 310 PT 10 PT 30.3 GK 20 PT 11 PT 40 GK 40 PT 20 PT 60 US10.1 PT 24 PT 84 GK 30 PT 30 PT 90 ES 30 8 KONSTRUKCJE SZKLANE

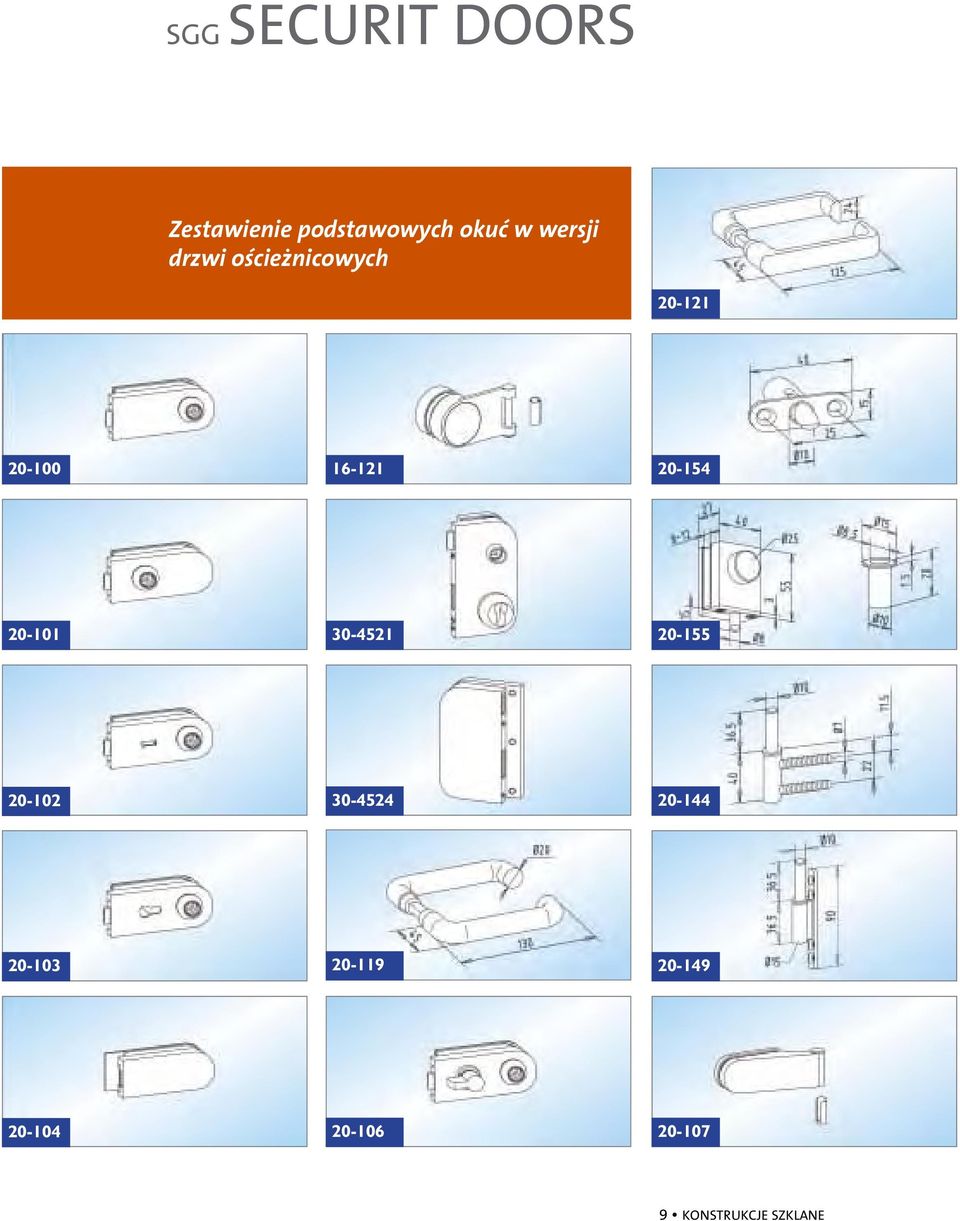

7 SGG SECURIT DOORS Zestawienie podstawowych okuç w wersji drzwi oêcie nicowych KONSTRUKCJE SZKLANE

8 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE SGG SECURIT DOORS Samozamykacz pod ogowy Dla drzwi szklanych wahad owych opracowano samozamykacz pod ogowy. FunkcjonalnoÊç tego rozwiàzania polega na mo liwoêci regulacji w stanie zabudowanym bez koniecznoêci demonta u drzwi. Poni ej widzimy kompletne drzwi z samozamykaczem pod ogowym. 10 KONSTRUKCJE SZKLANE

9 SGG SECURIT DOORS Pochwyty Systemy drzwiowe w szczególnych przypadkach umo liwiajà zastosowanie odpowiednich pochwytów ze stali nierdzewnej. Poni sze zdj cia pokazujà niektóre z proponowanych rozwiàzaƒ. Model A Model E Model B Model C Model D 11 KONSTRUKCJE SZKLANE

10 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE SGG SECURIT DOORS Rodzaje szk a Paleta rodzajów szk a stosowanego w produkcie SGG SECURIT DOORS jest bardzo szeroka: od szk a przejrzystego SGG PLANILUX poprzez szk o super transparentne SGG DIAMANT, szk o barwione w masie SGG PARSOL a po szk o ornamentowe: SGG SATINOVO, SGG MASTER CARRE, SGG MASTER LIGNE, SGG MASTER POINT, SGG MASTER RAY, SGG MASTER LENS, SGG LISTRAL, SGG SILVIT, SGG NEMO, SGG MARIS, SGG THELA. W wersji bezoêcie nicowej produktu stosujemy standardowo szk o gruboêci 10 mm oraz w przypadkach specjalnych, kiedy warunki statyczne tego wymagajà, szk o gruboêci 12 mm. W wersji oêcie nicowej u ywane jest szk o gruboêci 8 mm. nowoêci SGG NEMO SGG MARIS SGG THELA SGG PLANILUX SGG PARSOL grafit SGG PARSOL bràz SGG PARSOL zielony SGG LISTRAL L SGG SILVIT SGG SATINOVO SGG MASTER CARRE SGG MASTER LIGNE SGG MASTER POINT SGG MASTER RAY SGG MASTER LENS 12 KONSTRUKCJE SZKLANE

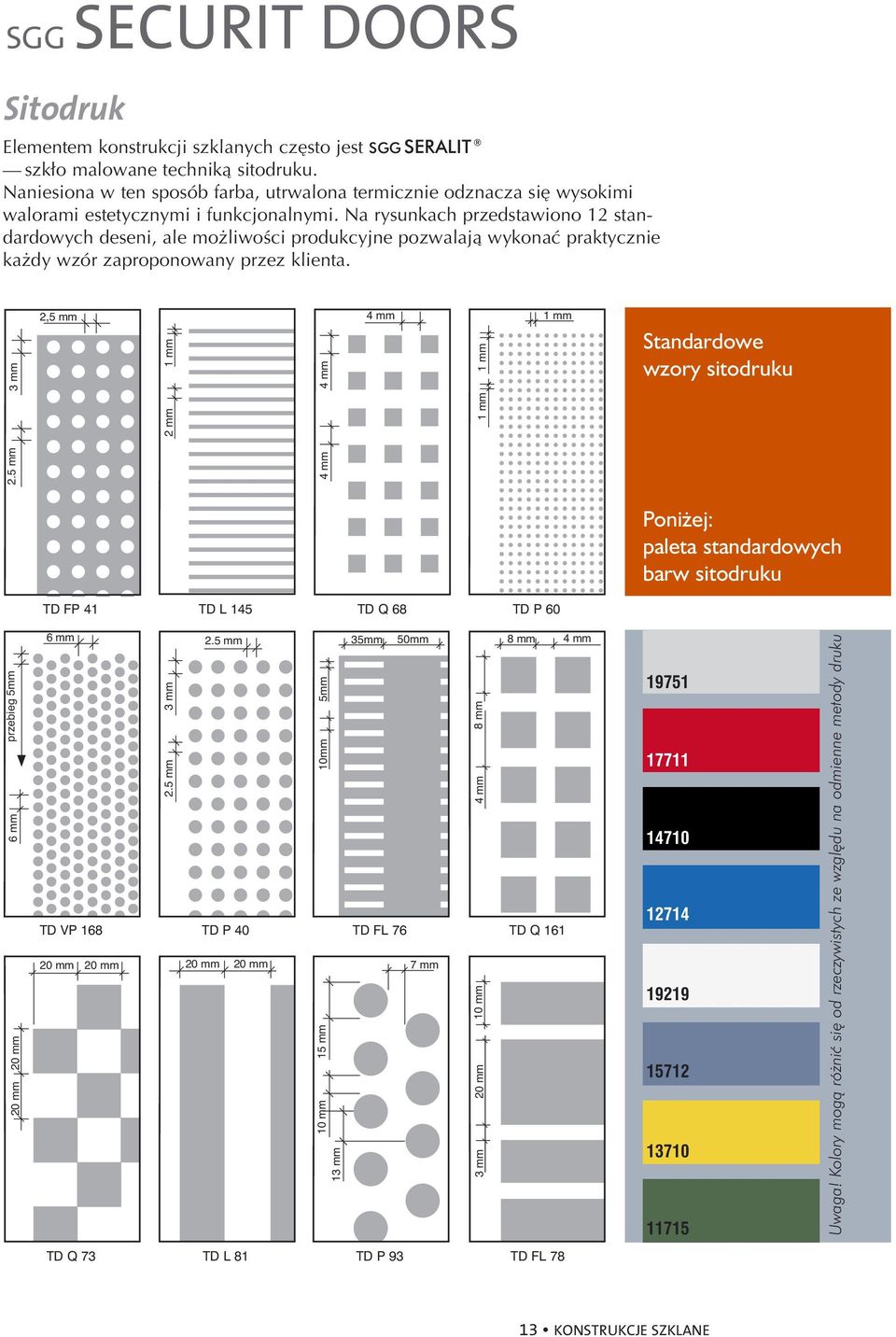

11 SGG SECURIT DOORS Sitodruk Elementem konstrukcji szklanych cz sto jest SGG SERALIT szk o malowane technikà sitodruku. Naniesiona w ten sposób farba, utrwalona termicznie odznacza si wysokimi walorami estetycznymi i funkcjonalnymi. Na rysunkach przedstawiono 12 standardowych deseni, ale mo liwoêci produkcyjne pozwalajà wykonaç praktycznie ka dy wzór zaproponowany przez klienta. 3 mm 2,5 mm 1 mm 4 mm 4 mm 1 mm 2.5 mm 1 mm Standardowe wzory sitodruku 4 mm 2 mm 1 mm Poni ej: paleta standardowych barw sitodruku TD FP 41 TD L 145 TD Q 68 TD P mm 20 mm 6 mm przebieg 5mm 6 mm 2.5 mm 35mm 50mm 8 mm 4 mm 2.5 mm 3 mm 10mm 5mm 4 mm 8 mm TD VP 168 TD P 40 TD FL 76 TD Q mm 20 mm 20 mm 20 mm 7 mm 10 mm 15 mm 13 mm 3 mm 20 mm 10 mm Uwaga! Kolory mogà ró niç si od rzeczywistych ze wzgl du na odmienne metody druku TD Q 73 TD L 81 TD P 93 TD FL KONSTRUKCJE SZKLANE

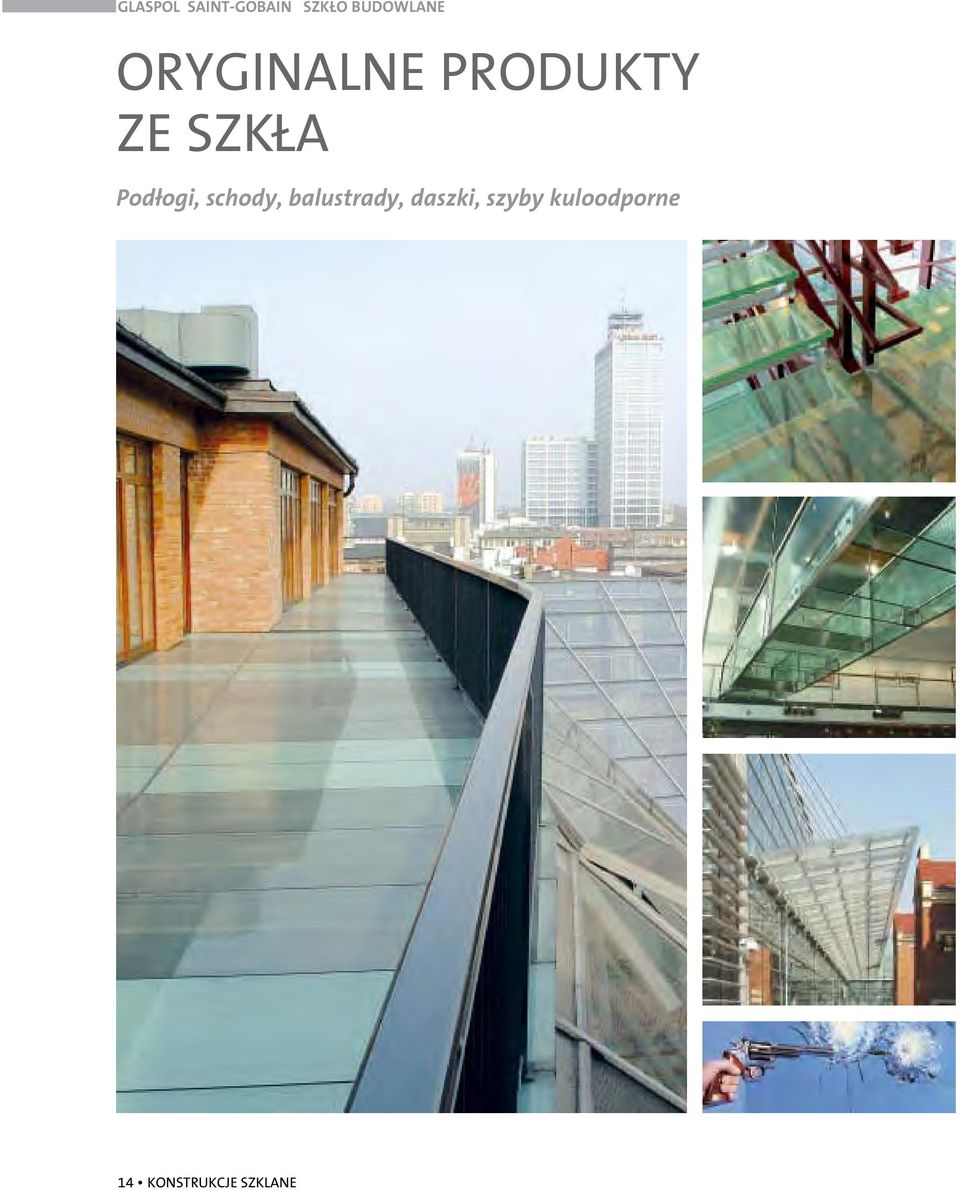

12 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE ORYGINALNE PRODUKTY ZE SZK A Pod ogi, schody, balustrady, daszki, szyby kuloodporne 14 KONSTRUKCJE SZKLANE

13 ORYGINALNE PRODUKTY ZE SZK A Pod ogi, schody Szklane elementy pod ogowe SGG LITE-FLOOR sà zbudowane zwykle z minimum trzech pojedynczych szyb po àczonych foliami PVB. Szyba górna nara ona na bezpoêredni kontakt ze êród em obcià enia jest szybà hartowanà SGG SECURIT. Dwie szyby znajdujàce si pod nià to szyby zwyk e bez obróbki termicznej lub pó hartowane SGG PLANIDUR. GruboÊç produktu SGG LITE-FLOOR zmienia si w zale noêci od zastosowania, wymiarów liniowych tafli szklanych i wartoêci obcià eniowych szk a. Powierzchni p yt pod ogowych SGG LITE-FLOOR pokrywa si z regu y materia em antypoêlizgowym. SGG LITE-FLOOR znajduje zastosowanie m.in. w budynkach hotelowych, dyskotekach, halach targowych, muzeach. Dodatkowe walory estetyczne takiego wykonania mo na uzyskaç na etapie eksploatacji poprzez odpowiednie doêwietlenie konstrukcji od spodu. 15 KONSTRUKCJE SZKLANE

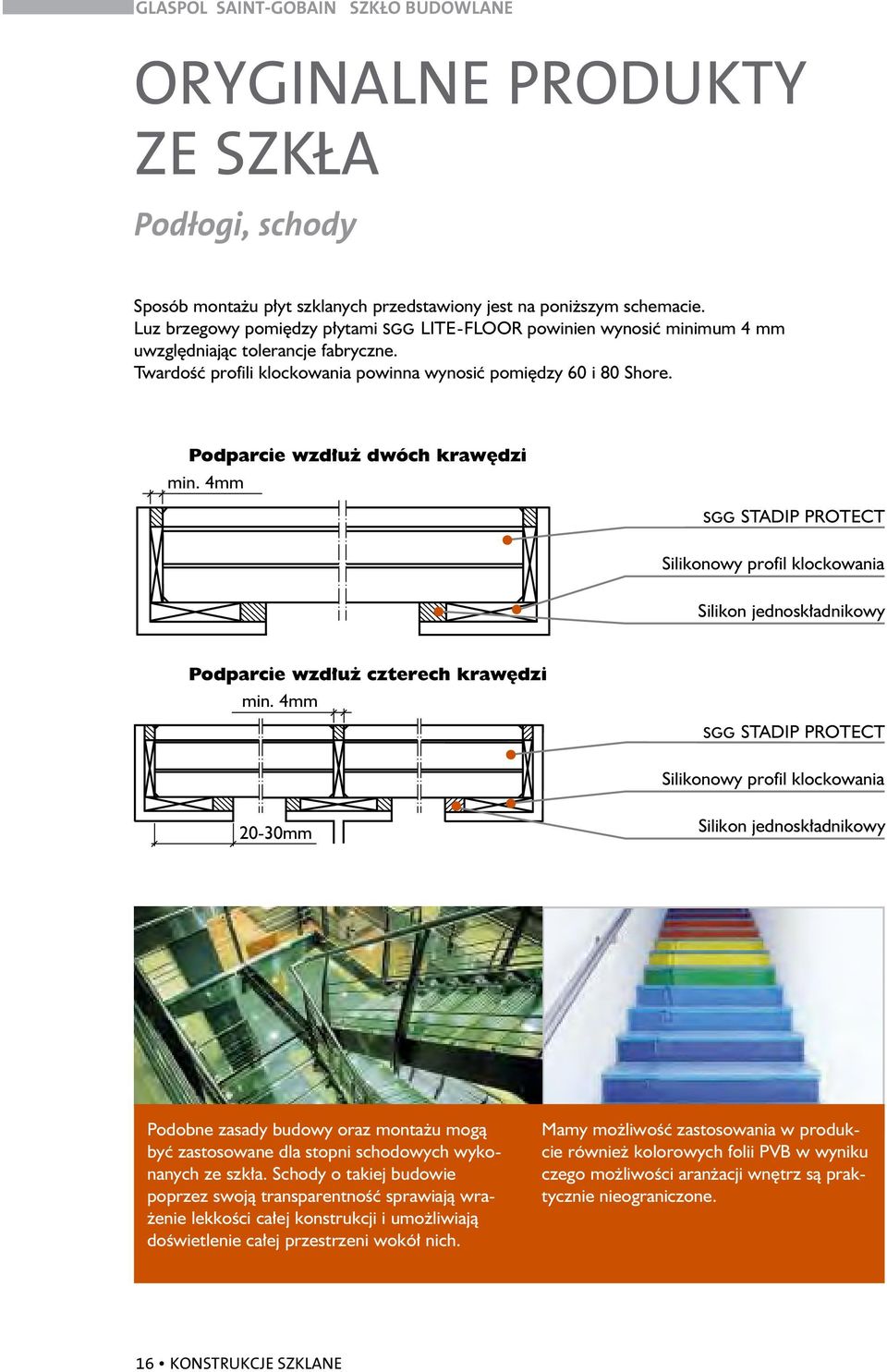

14 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE ORYGINALNE PRODUKTY ZE SZK A Pod ogi, schody Sposób monta u p yt szklanych przedstawiony jest na poni szym schemacie. Luz brzegowy pomi dzy p ytami SGG LITE-FLOOR powinien wynosiç minimum 4 mm uwzgl dniajàc tolerancje fabryczne. TwardoÊç profili klockowania powinna wynosiç pomi dzy 60 i 80 Shore. Podparcie wzd u dwóch kraw dzi min. 4mm SGG STADIP PROTECT Silikonowy profil klockowania Silikon jednosk adnikowy Podparcie wzd u czterech kraw dzi min. 4mm SGG STADIP PROTECT Silikonowy profil klockowania 20-30mm Silikon jednosk adnikowy Podobne zasady budowy oraz monta u mogà byç zastosowane dla stopni schodowych wykonanych ze szk a. Schody o takiej budowie poprzez swojà transparentnoêç sprawiajà wra- enie lekkoêci ca ej konstrukcji i umo liwiajà doêwietlenie ca ej przestrzeni wokó nich. Mamy mo liwoêç zastosowania w produkcie równie kolorowych folii PVB w wyniku czego mo liwoêci aran acji wn trz sà praktycznie nieograniczone. 16 KONSTRUKCJE SZKLANE

15 ORYGINALNE PRODUKTY ZE SZK A Balustrady Balustrady szklane stanowià wa ny element aran acji wn trz w nowoczesnych obiektach budowlanych ze wzgl du na wysokà estetyk i przejrzystoêç. W efekcie uzyskujemy wra enie lekkoêci konstrukcji ciàgów pieszych, antresoli oraz innych powierzchni u ytkowych, gdzie produkt ten zosta wbudowany. Najcz Êciej spotykanà budowà jest szk o laminowane SGG STADIP PROTECT sk adajàce si z dwóch pojedynczych szyb pó hartowanych SGG PLANIDUR lub dwóch szyb hartowanych SGG SECURIT. Innym mo liwym rozwiàzaniem jest pojedyncze szk o hartowane SGG SECURIT ale w tym przypadku muszà byç spe nione dodatkowe warunki bezpieczeƒstwa jak np. trwa e zamocowanie po obwodzie wzd u czterech kraw dzi. 17 KONSTRUKCJE SZKLANE

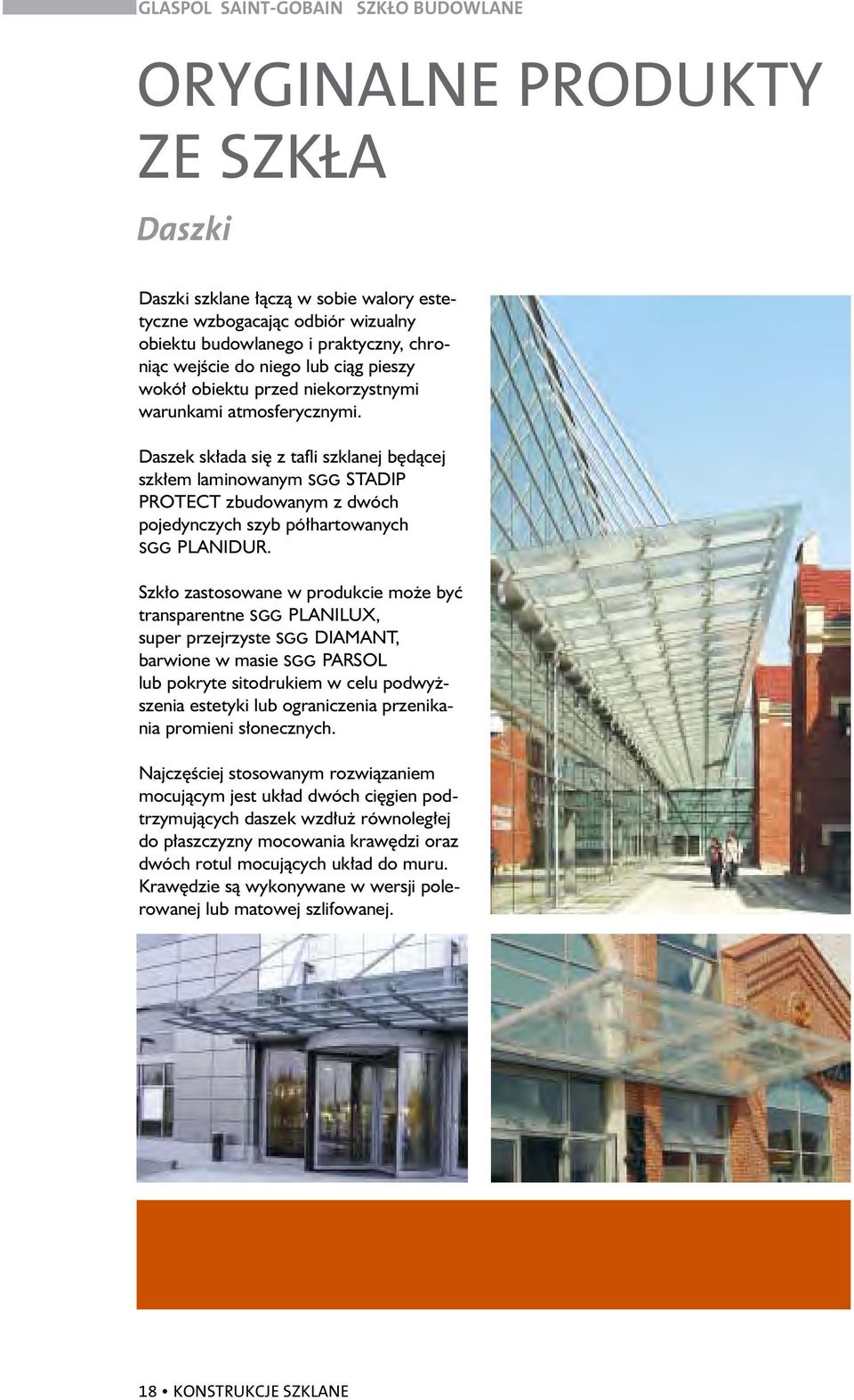

16 GLASPOL SAINT-GOBAIN SZK O BUDOWLANE ORYGINALNE PRODUKTY ZE SZK A Daszki Daszki szklane àczà w sobie walory estetyczne wzbogacajàc odbiór wizualny obiektu budowlanego i praktyczny, chroniàc wejêcie do niego lub ciàg pieszy wokó obiektu przed niekorzystnymi warunkami atmosferycznymi. Daszek sk ada si z tafli szklanej b dàcej szk em laminowanym SGG STADIP PROTECT zbudowanym z dwóch pojedynczych szyb pó hartowanych SGG PLANIDUR. Szk o zastosowane w produkcie mo e byç transparentne SGG PLANILUX, super przejrzyste SGG DIAMANT, barwione w masie SGG PARSOL lub pokryte sitodrukiem w celu podwy szenia estetyki lub ograniczenia przenikania promieni s onecznych. Najcz Êciej stosowanym rozwiàzaniem mocujàcym jest uk ad dwóch ci gien podtrzymujàcych daszek wzd u równoleg ej do p aszczyzny mocowania kraw dzi oraz dwóch rotul mocujàcych uk ad do muru. Kraw dzie sà wykonywane w wersji polerowanej lub matowej szlifowanej. 18 KONSTRUKCJE SZKLANE

17 ORYGINALNE PRODUKTY ZE SZK A Szyby kuloodporne Szyby kuloodporne powinny zapewniç odpornoêç na ostrza okreêlonà bronià i amunicjà. Dzielimy je na odpryskowe i bezodpryskowe. Szyby odpryskowe zabezpieczajà u ytkownika przed zranieniami pociskami oraz ich fragmentami ale dopuszczajà zranienie od amkami szk a. Szyby bezodpryskowe zapewniajà u ytkownikowi pe nà ochron przed skutkami ostrza u. Szyba nale y do danej klasy, jeêli nie jest przedziurawiona po 3 strza ach. Norma PN-EN 1063 Badanie i klasyfikacja odpornoêci na uderzenie pocisku KLASA wg EN KALIBER MASA POCISKU [g] RODZAJ BRONI PR DKOÂå PRZY UDERZENIU LICZBA STRZA ÓW BR broƒ d uga 2,6 ± 1 D ugi kaliber 360 m/s BR2 9 mm parabellum 8,0 ± 1 Luger, Uzi 400 m/s BR magnum 10,2 ± 1 Magnum 430 m/s BR magnum 15,6 ± 1 Magnum 440 m/s BR5 5,56 x 45 mm 4,0 ± 1 M m/s BR6 7,62 x 51 mm mi kko rdzeniowe 9,5 ± 1 Fal/Winchester 820 m/s BR7 7,62 x 51 mm trwardo rdzeniowe 9,8 ± 1 Fal 830 m/s SG1 12/70 31,0 ± 1 Riotgun 420 m/s 1 SG2 12/70 31,0 ± 1 Riotgun 420 m/s 3 19 KONSTRUKCJE SZKLANE

18 szklane konstrukcje
