OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE

Wielkość: px

Rozpocząć pokaz od strony:

Download "OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE"

Bartosz Szulc
8 lat temu
Przeglądów:

1 94 Załącznik nr 2 OBLICZENIA CIEPLNO-WILGOTNOŚCIOWE Temat: Obliczenia cieplno-wilgotnościowe dla przegród zewnętrznych Obiekt: Przyszkolna sala gimnastyczna przy Zespole Szkół w Potoku Wielkim Adres inwestycji: Działka nr ewid. 452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Inwestor: Gmina Potok Wielki Potok Wielki Jednostka proj.: Biuro Usług Inwestycyjnych Marian Olszyński Adres jednostki projektowej: ul. Polna Frampol Projektował: Tytuł: Imię i nazwisko: Nr uprawnień: inŝ. Marian Olszyński ANB-513/1/3/84 Podpis/pieczątka: Nr wpisu do IIB: Nr zlecenia: Faza: Data: Wydanie: lipiec 2013 r.

452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Inwestor: Gmina Potok Wielki 23-313 Potok Wielki Jednostka proj.

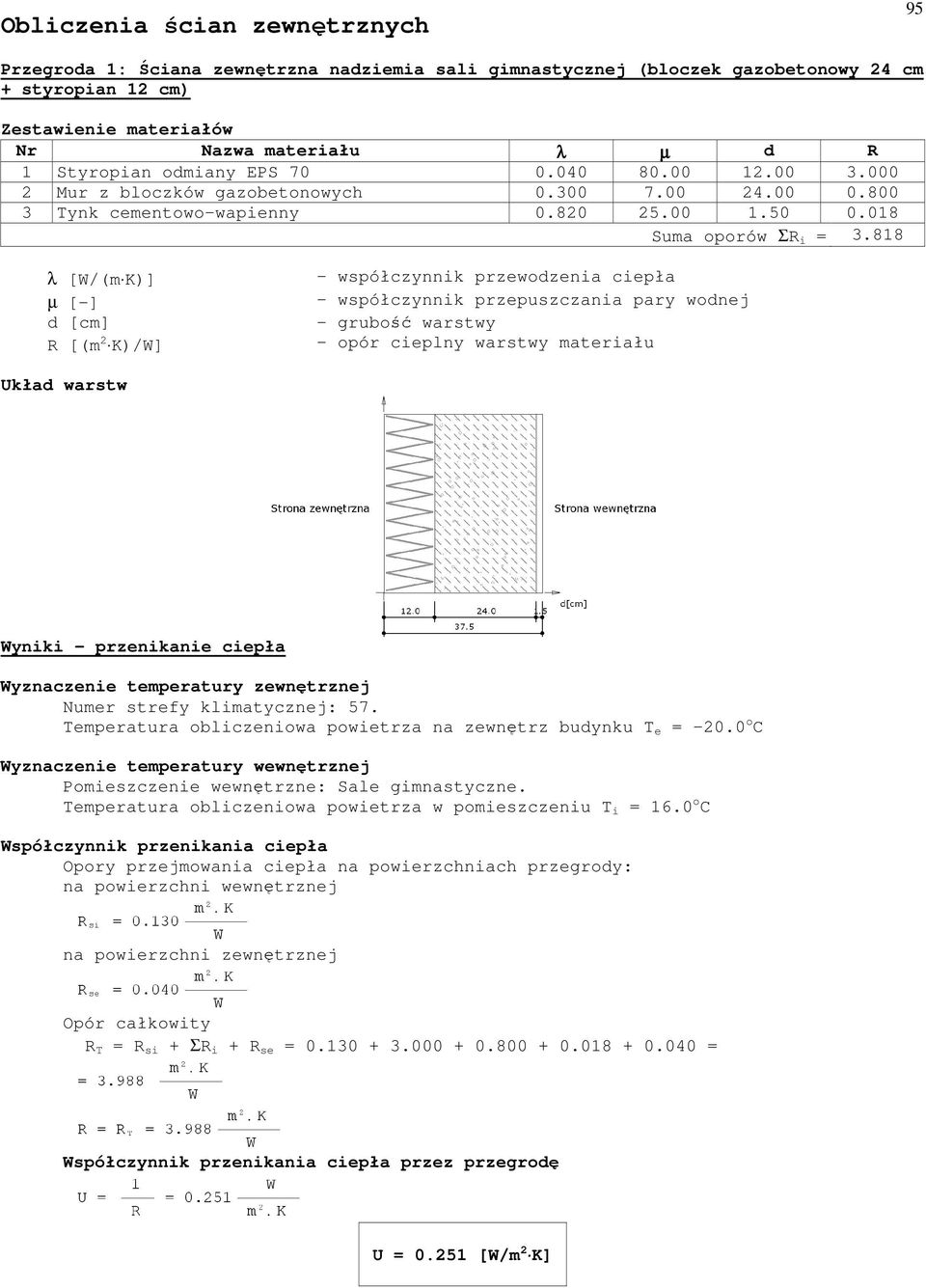

2 Obliczenia ścian zewnętrznych 95 Przegroda 1: Ściana zewnętrzna nadziemia sali gimnastycznej (bloczek gazobetonowy 24 cm + styropian 12 cm) 1 Styropian odmiany EPS Mur z bloczków gazobetonowych Tynk cementowo-wapienny Suma oporów ΣR i = Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Sale gimnastyczne. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 16.0 o C R T = R si + ΣR i + R se = = przez przegrodę U = [W/m 2 K]

018 Suma oporów ΣR i = 3.818 Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Sale gimnastyczne.

3 Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych 96 Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = 4.08 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.08 < t pow = Przegroda 2: Ściana zewnętrzna szczytowa nadziemia sali gimnastycznej (bloczek gazobetonowy 24 cm + styropian 20 cm) 1 Styropian odmiany EPS Mur z bloczków gazobetonowych Tynk cementowo-wapienny Suma oporów ΣR i = 5.818

Temperatura powierzchni wewnętrznej wynosi t pow = 14.83 o C Temperatura punktu rosy wynosi t s = 4.08 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.

4 Układ warstw 97 Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Sale gimnastyczne. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 16.0 o C R T = R si + ΣR i + R se = = przez przegrodę U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.

5 Wykres rozkładu temperatur na grubości przegrody 98 Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = 4.08 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.08 < t pow = Przegroda 3: Ściana zewnętrzna fundamentowa sali gimnastycznej (bloczek betonowy 24 cm + styropian 10 cm) 1 Styropian ekstrudowany XPS Abizol Tynk cementowy Mur z pustaka betonowego Tynk cementowo-wapienny Suma oporów ΣR i = Układ warstw Wyniki - przenikanie ciepła

22 Przegroda 3: Ściana zewnętrzna fundamentowa sali gimnastycznej (bloczek betonowy 24 cm + styropian 10 cm) 1 Styropian ekstrudowany XPS 0.040 80.00 10.00 2.500 2 Abizol 0.

6 Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Sale gimnastyczne. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 16.0 o C 99 R T = R si + ΣR i + R se = = przez przegrodę U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C

352 [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody

7 Temperatura punktu rosy wynosi t s = 4.08 o C 100 Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.08 < t pow = Przegroda 4: Ściana zewnętrzna nadziemia rozbudowy budynku dydaktycznego i łącznika (pustak ceramiczny Max 29 cm + styropian 12 cm) 1 Styropian odmiany EPS Mur z pustaka ceramicznego Max Tynk cementowo-wapienny Suma oporów ΣR i = Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pomieszczenia do nauki, audytoria, biblioteki. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C R T = R si + ΣR i + R se = = przez przegrodę

000 2 Mur z pustaka ceramicznego Max 0.560 8.00 29.00 0.518 3 Tynk cementowo-wapienny 0.820 25.00 1.50 0.018 Suma oporów ΣR i = 3.

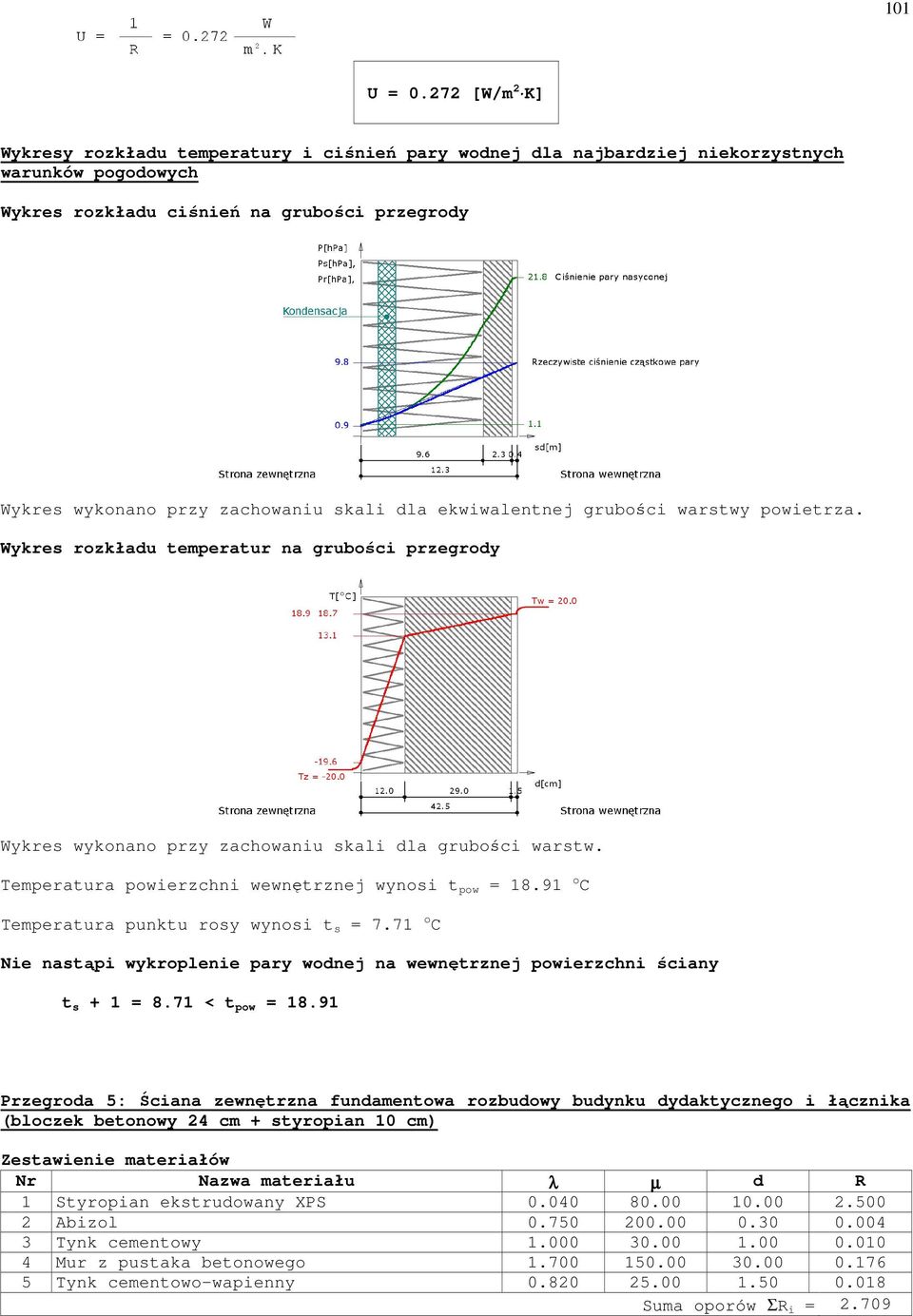

8 101 U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = 7.71 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 8.71 < t pow = Przegroda 5: Ściana zewnętrzna fundamentowa rozbudowy budynku dydaktycznego i łącznika (bloczek betonowy 24 cm + styropian 10 cm) 1 Styropian ekstrudowany XPS Abizol Tynk cementowy Mur z pustaka betonowego Tynk cementowo-wapienny Suma oporów ΣR i = 2.709

dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw.

9 102 Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Bufety i sale konsumpcyjne. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 16.0 o C R T = R si + ΣR i + R se = = przez przegrodę U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych

0 o C R T = R si + ΣR i + R se = 0.130 + 2.500 + 0.004 + 0.010 + 0.176 + 0.018 + 0.

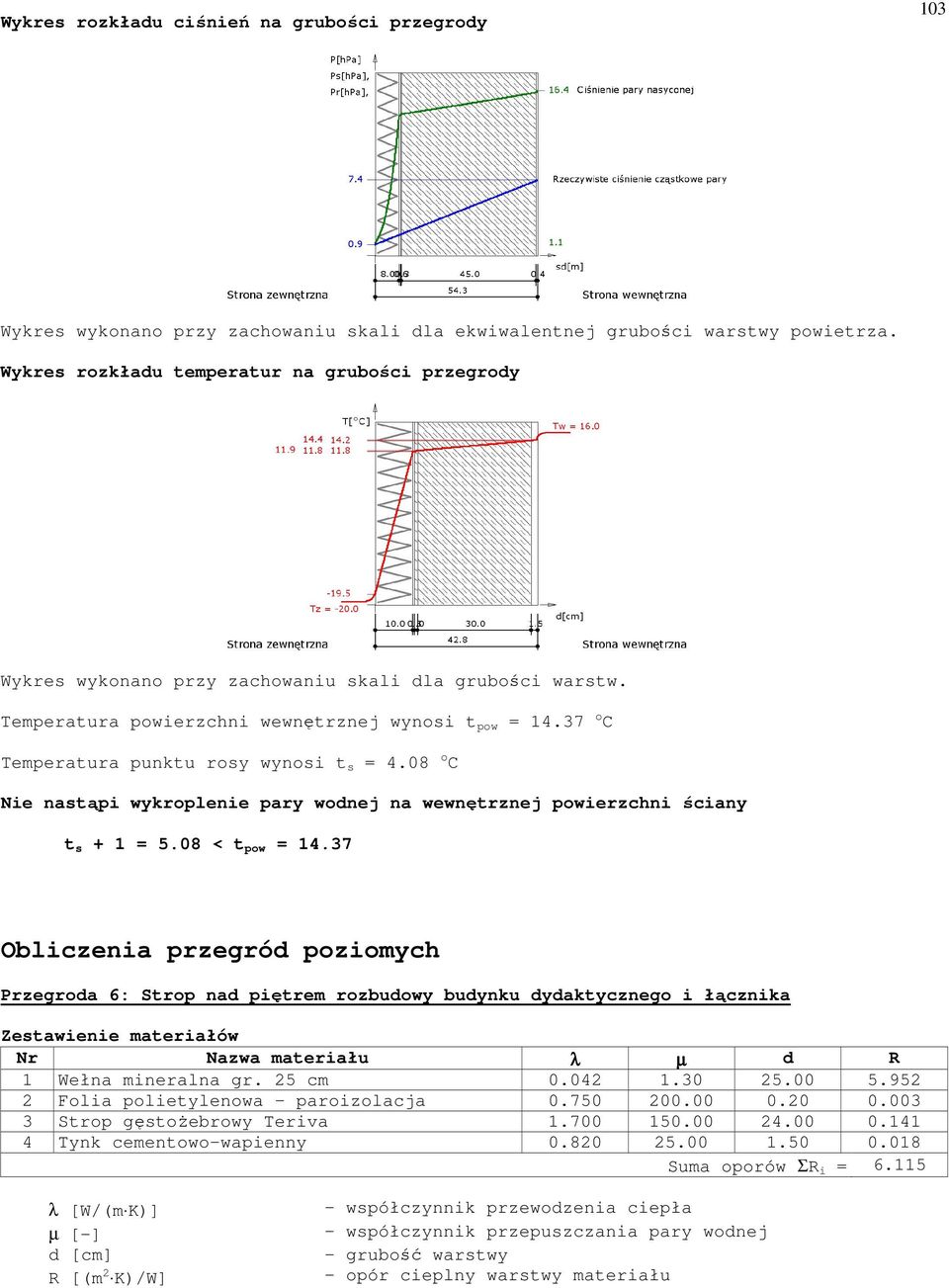

10 Wykres rozkładu ciśnień na grubości przegrody 103 Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = 4.08 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.08 < t pow = Obliczenia przegród poziomych Przegroda 6: Strop nad piętrem rozbudowy budynku dydaktycznego i łącznika 1 Wełna mineralna gr. 25 cm Folia polietylenowa paroizolacja Strop gęstoŝebrowy Teriva Tynk cementowo-wapienny Suma oporów ΣR i = 6.115

37 o C Temperatura punktu rosy wynosi t s = 4.08 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany t s + 1 = 5.08 < t pow = 14.

11 Układ warstw 104 Wyniki - przenikanie ciepła Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pomieszczenia do nauki, audytoria, biblioteki. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C R T = R si + ΣR i + R se = = przez przegrodę U = [W/m 2 K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.

003 + 0.141 + 0.018 + 0.040 = przez przegrodę U = 0.

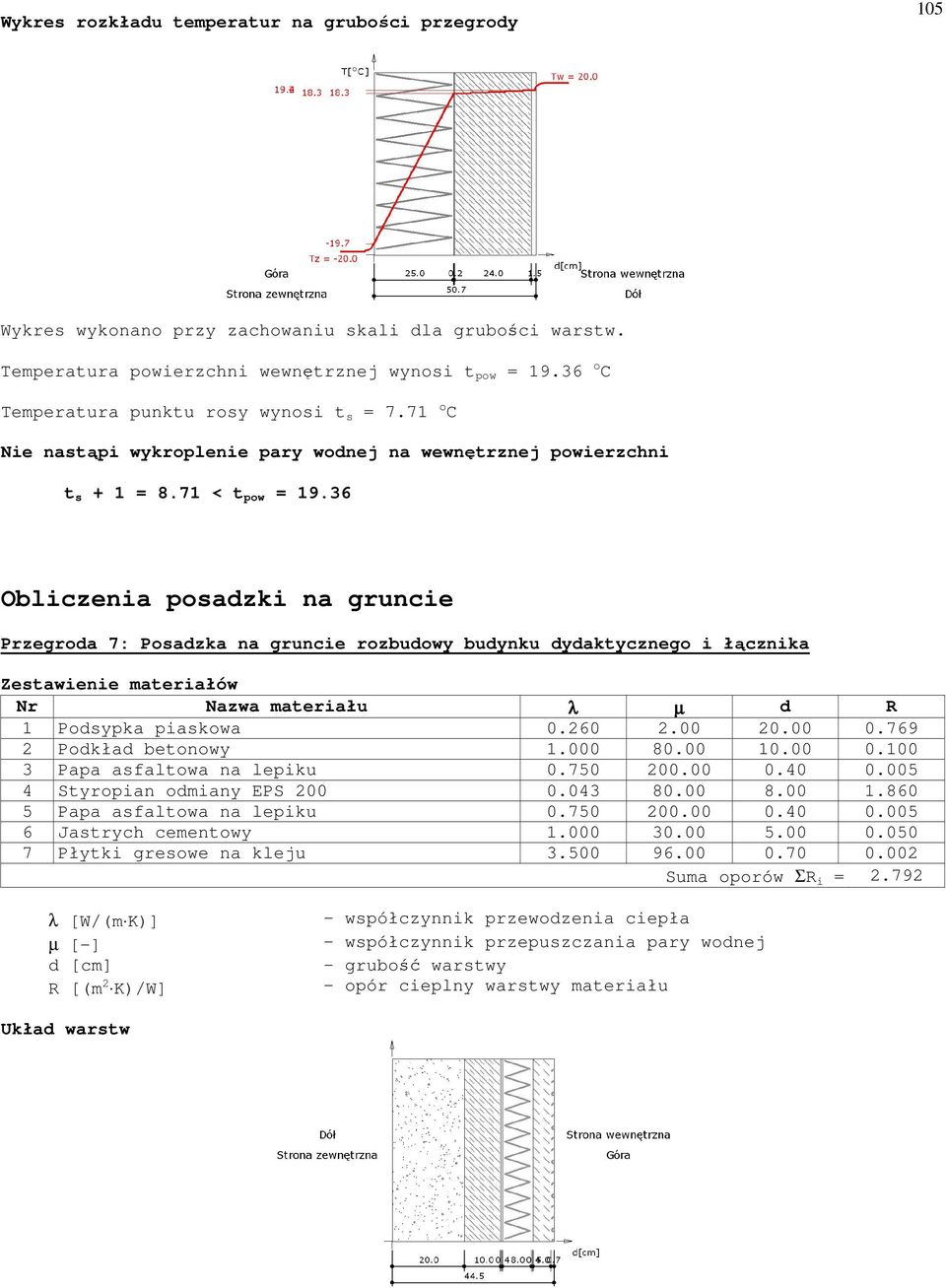

12 Wykres rozkładu temperatur na grubości przegrody 105 Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi t pow = o C Temperatura punktu rosy wynosi t s = 7.71 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni t s + 1 = 8.71 < t pow = Obliczenia posadzki na gruncie Przegroda 7: Posadzka na gruncie rozbudowy budynku dydaktycznego i łącznika 1 Podsypka piaskowa Podkład betonowy Papa asfaltowa na lepiku Styropian odmiany EPS Papa asfaltowa na lepiku Jastrych cementowy Płytki gresowe na kleju Suma oporów ΣR i = Układ warstw

36 Obliczenia posadzki na gruncie Przegroda 7: Posadzka na gruncie rozbudowy budynku dydaktycznego i łącznika 1 Podsypka piaskowa 0.260 2.00 20.00 0.769 2 Podkład betonowy 1.000 80.00 10.00 0.100 3 Papa asfaltowa na lepiku 0.

13 Wyniki - przenikanie ciepła 106 Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pomieszczenia do nauki, audytoria, biblioteki. Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C Wyznaczenie oporu gruntu Szerokość podłogi = 4.50 m Zagłębienie górnej powierzchni podłogi pod poziomem terenu = 0.00 m Wysokość górnej powierzchni podłogi od poziomu zwierciadła wody gruntowej = 1.60m Opór od gruntu w strefie pierwszej w strefie drugiej R T = R si + ΣR i + R se = = = Zwiększenie oporu całkowitego przy uwzględnieniu oporu gruntu przylegającego do przegrody w strefie pierwszej w strefie drugiej przez przegrodę w strefie pierwszej U = [W/m 2 K] w strefie drugiej U = [W/m 2 K]

00 m Wysokość górnej powierzchni podłogi od poziomu zwierciadła wody gruntowej = 1.60m Opór od gruntu w strefie pierwszej w strefie drugiej R T = R si + ΣR i + R se = = 0.170 + 0.769 + 0.100 + 0.
