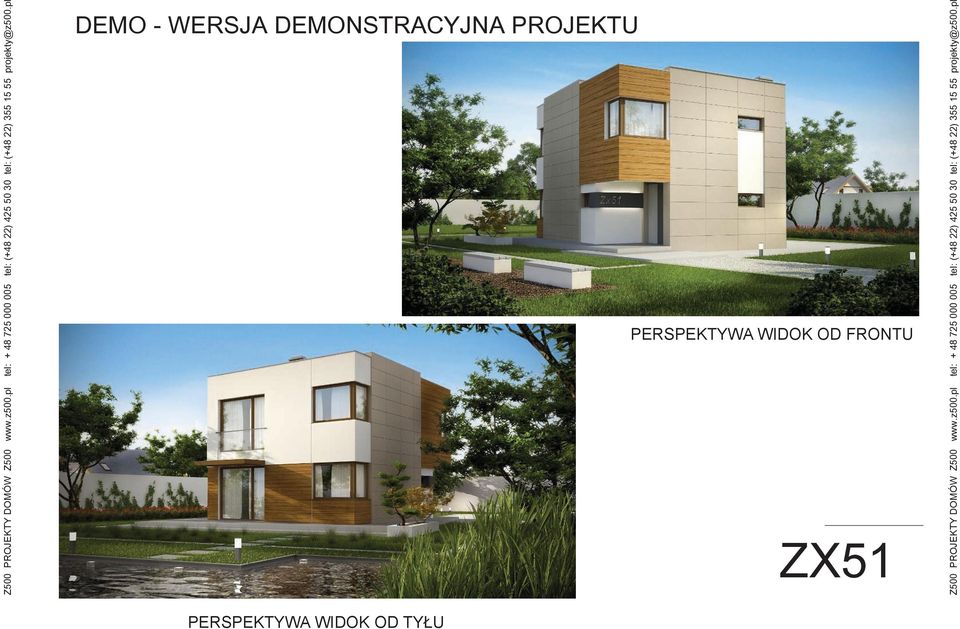

PERSPEKTYWA WIDOK OD FRONTU PERSPEKTYWA WIDOK OD TYŁU

Transkrypt

1 PERSPEKTYWA WIDOK OD FRONTU PERSPEKTYWA WIDOK OD TYŁU

2 2,10 7,20 1, , ,98 2,16 24 kominek 4,56 2,16 8,60 m 2 2,04 m 2 6,22 m 2 2,16 2,59 m ,56 1,86 22,74 m 2 1, ,94 3,35 m 2 2,10 5,64 TARAS 1, ,42 5,32 m 2 - ŚCIANA ZEW. KONSTR. OCIEPLONA wykończenie zew: Sys. ociepleń / deskowanie / okładzina ocieplenie: styropian Termo Organika fasada wykończenie wew: tynk / plyty GK / glazura / boazeria MW4 - ŚCIANA WEW. NOŚNA MW1 - ŚCIANA DZIAŁOWA MUROWANA ściana: beteon komórkowy / elem. ceramiczne 12,0 RZUT PARTERU

3 4, ,34 2, ,94 12,23 m 2 11,77 m 2 1, , ,20 4,63 m 2 12,61 m 2 1, ,95 2,26 m 2 1,27 2,67 7,60 m 2 2, ,94 1,94 1,16 - ŚCIANA ZEW. KONSTR. OCIEPLONA wykończenie zew: Sys. ociepleń / deskowanie / okładzina ocieplenie: styropian Termo Organika fasada wykończenie wew: tynk / plyty GK / glazura / boazeria MW4 - ŚCIANA WEW. NOŚNA MW1 - ŚCIANA DZIAŁOWA MUROWANA ściana: beteon komórkowy / elem. ceramiczne 12,0 RZUT PODDASZA

4 SD1 SS1 ±0,00 MZ1 strop TERIVA strop TERIVA PG1 PIĘTRO MW4 MW2 PARTER MZ strop TERIVA PG1 MZ1 1,5% - ŚCIANA ZEW. KONSTR. OCIEPLONA wykończenie zew: Sys. ociepleń / deskowanie / okładzina ocieplenie: styropian Termo Organika fasada wykończenie wew: tynk / plyty GK / glazura / boazeria MW4 - ŚCIANA WEW. NOŚNA MW1 - ŚCIANA DZIAŁOWA MUROWANA ściana: beteon komórkowy / elem. ceramiczne 12,0 MZ - ŚCIANA FUNDAMENTOWA ściana: bloczki betonowe / beton lany 24,0 MZ1 - ŚCIANA FUNDAMENTOWA OCIEPLONA wykończenie: klinkierowe / tynk cokołowy (ponad terenem) ocieplenie: styropian Termo Organika fundament 12,0 ściana: bloczki betonowe / beton lany 24,0 SD1 - DACH NIEOCIEPLONY pokrycie alternatywnie: dachówka / blacha / gont / balcho-dach. łaty i kontrłaty / deskowanie 10,0 warstwa wstępnego krycia + poszycie 2,2 konstrukcja dachu (opcjonalnie) wykończenie: płyty GK / boazeria / deskowanie SD2 - DACH OCIEPLONY pokrycie alternatywnie: dachówka / blacha / gont / balcho-dach. łaty i kontrłaty / deskowanie 10,0 warstwa wstępnego krycia + poszycie 2,2 wełna mineralna ISOVER Super-Mata (min.l=0,035) 20,0 konstrukcja dachu paroizolacja wykończenie: płyty GK / boazeria / deskowanie SS1 - STROP BETONOWY podłoga alternatywnie: wykładzina / terakota / klepka... 2,0 szlichta betonowa z prow. instalacji, zdylatowana 4,0 w pom. mokrym styropian Termo Organika dach-podłoga 5,0 strop: gr. wg rys. konstrukcji sufit: tynk gładki PT1 - POSADZKA TARASU / PODESTU WEJŚCIOWEGO posadzka: mrozoodporne płytki elastyczna i mrozoodporna zaprawa na hydroizolacji beton klasy B15 zdylatowany 1x1m 5,0 beton klasy B7,5 zdylatowany 1x1m podsypka żwirowa zagęszczona 20,0 grunt rodzimy po zdjęciu humusu PG1 - POSADZKA MIESZKANIA NA GRUNCIE podłoga alternatywnie: wykładzina; terakota... szlichta beton. z prow. instalacji, zdylatowana 5,0 ocieplenie: styropian Termo Organika dach-podłoga 10,0 zatarty beton - warstwa wyrównawcza beton B10 10,0 warstwa zagęszczonego suchego piasku 20,0 grunt rodzimy po zdjęciu humusu PRZEKRÓJ A-A

5 rura spustowa Ø100 +6,90 +6,90 ELEWACJA OGRODOWA +6,90 +2,35 +6,90 rura spustowa Ø100 okładzina kamienna ELEWACJA FRONTOWA ELEWACJE: FRONTOWA I OGRODOWA

6 rura spustowa Ø100 okładzina kamienna +0,10 +6,90 +6,90 ±0,00 okładzina kamienna pergola drewniana z elementów min 8x16 cm wg rozwiązań indywidualnych +6,90 +6,90 pergola drewniana z elementów min 8x16 cm wg rozwiązań indywidualnych +2,35 ELEWACJE BOCZNE
