1 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 1 PRZEBUDOWA II ETAP - ADAPTACJA DZIENNEGO DOMU POMOCY SPOŁECZNEJ NR.4 Temat: PROJEKT TERMOIZOLACJI PRZEGRÓD BUDOWLANYCH Obiekt: DZIENNY DOM POMOCY SPOŁECZNEJ NR.4 Adres: DĄBROWA GÓRNICZA UL. JAWOROWA 4A Jednostka proj.: ZAKŁAD USŁUG INWESTYCYJNYCH I PRODUKCJI Adres jedn. projekt.: DĄBROWA GÓRNICZA UL. 1 MAJA 38A Projektował: Tytuł: Imię i nazwisko: Nr uprawnień:,inż. MIECZYSŁAW SUDNIK 17/78/ZG Podpis/pieczątka: Nr wpisu do IIB: SLK/BO/5113/02 Nr zlecenia: Faza: Data: Wydanie: Umowa - 19U/MOPS/2007 PTJ

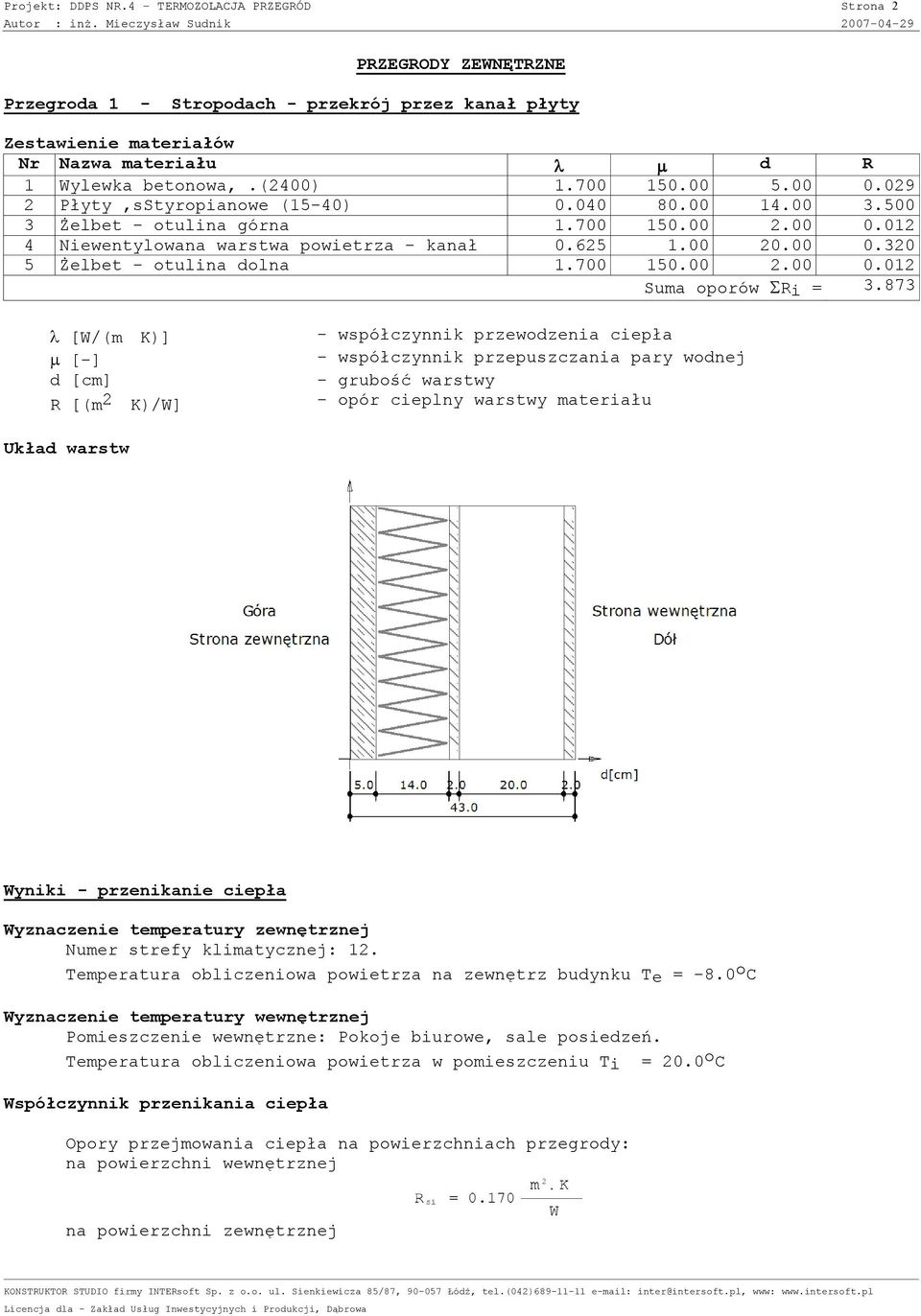

2 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 2 PRZEGRODY ZEWNĘTRZNE Przegroda 1 - Stropodach - przekrój przez kanał płyty Zestawienie materiałów Nr Nazwa materiału l m d R 1 Wylewka betonowa,.(2400) Płyty,sStyropianowe (15-40) Żelbet - otulina górna Niewentylowana warstwa powietrza - kanał Żelbet - otulina dolna Suma oporów SRi = l [W/(m K)] m [-] d [cm] R [(m 2 K)/W] - współczynnik przewodzenia ciepła - współczynnik przepuszczania pary wodnej - grubość warstwy - opór cieplny warstwy materiału Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury zewnętrznej Numer strefy klimatycznej: 12. Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -8.0 o C Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń. Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0 o C Współczynnik przenikania ciepła Opory przejmowania ciepła na powierzchniach przegrody: na powierzchni wewnętrznej na powierzchni zewnętrznej

3 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 3 Opór całkowity RT = Rsi + SRi + Rse = = Współczynnik przenikania ciepła przez przegrodę U = [W/m2*K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody

4 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 4 Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi tpow = o C Temperatura punktu rosy wynosi ts = 7.71 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany ts + 1 = 8.71 < tpow = Zestawienie wyników obliczeń cieplno-wilgotnościowych dla okresu jednego roku. Miesiąc Liczba Liczba stref Liczba stref dni kondensacji odparowania DMk DMo Mc Październik Listopad Grudzień Styczeń Luty Marzec Kwiecień Maj Maj Czerwiec Lipiec Sierpień Wrzesień DMk [kg/m 2 ] DMo [kg/m 2 ] Mc [kg/m 2 ] - przyrost masy skondensowanej wody na m 2 przegrody - ubytek masy odparowanej wody na m 2 przegrody - całkowita masa wody na m 2 przegrody Przegroda zaprojektowana poprawnie. Po okresie rozliczeniowym brak wody w przegrodzie. Przegroda 2 - Stropodach - pełny przekrój Zestawienie materiałów Nr Nazwa materiału l m d R 1 Wlewka betonowa (2400) Płyty,sStyropianowe (15-40) Żelbet - płyta stropowa Suma oporów SRi = l [W/(m K)] m [-] d [cm] R [(m 2 K)/W] - współczynnik przewodzenia ciepła - współczynnik przepuszczania pary wodnej - grubość warstwy - opór cieplny warstwy materiału Układ warstw

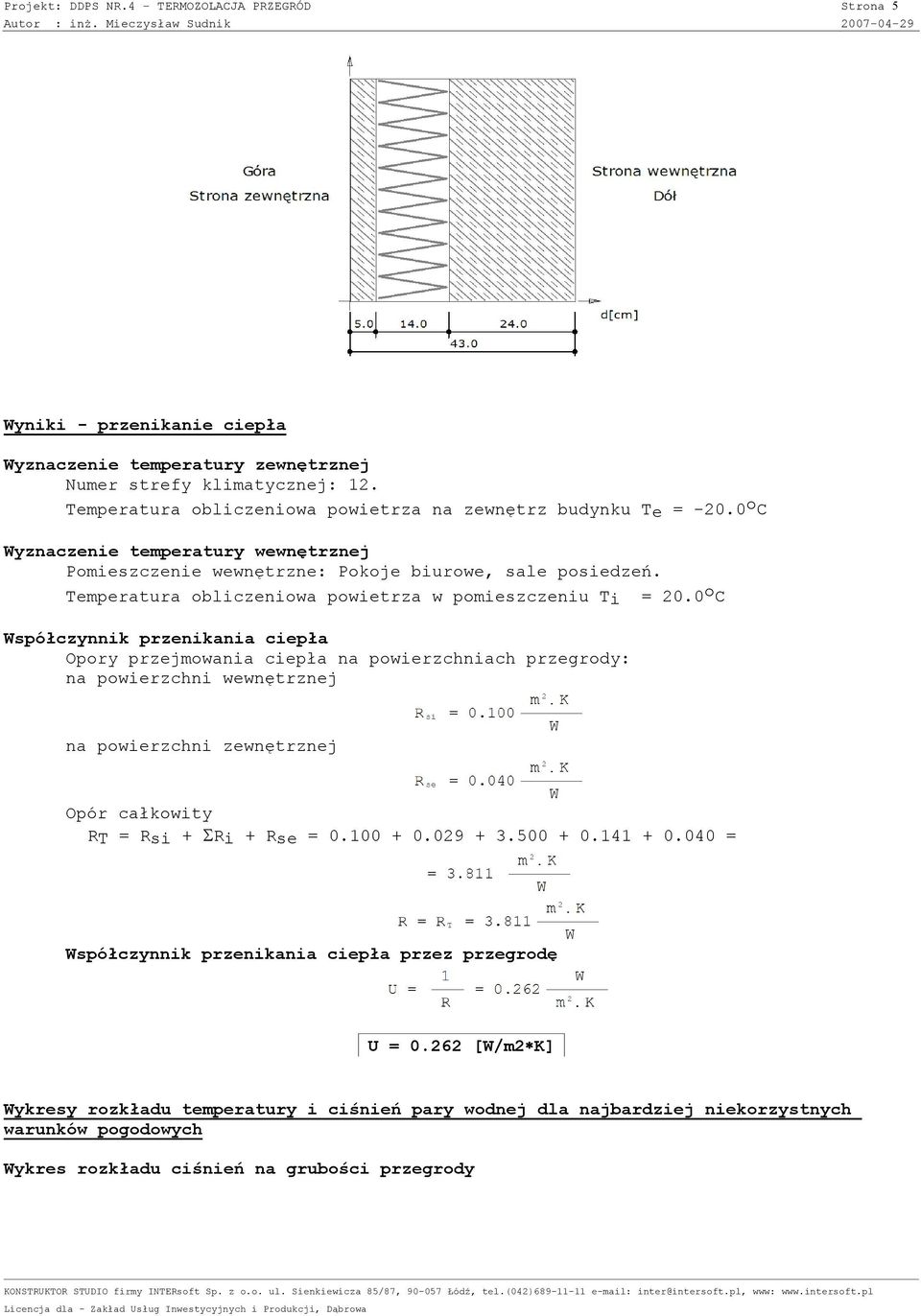

5 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 5 Wyniki - przenikanie ciepła Wyznaczenie temperatury zewnętrznej Numer strefy klimatycznej: 12. Temperatura obliczeniowa powietrza na zewnętrz budynku Te = o C Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń. Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0 o C Współczynnik przenikania ciepła Opory przejmowania ciepła na powierzchniach przegrody: na powierzchni wewnętrznej na powierzchni zewnętrznej Opór całkowity RT = Rsi + SRi + Rse = = Współczynnik przenikania ciepła przez przegrodę U = [W/m2*K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody

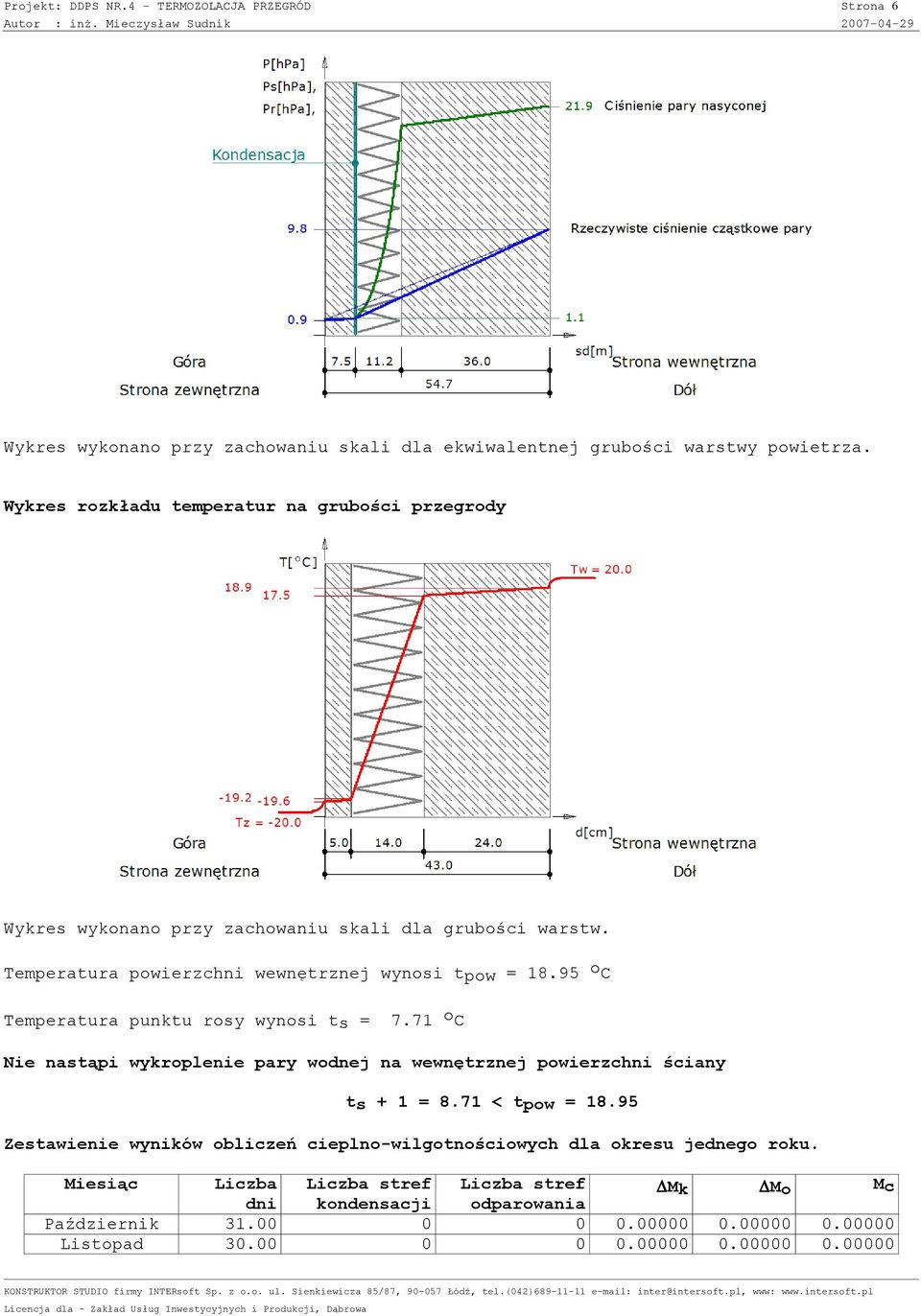

6 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 6 Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi tpow = o C Temperatura punktu rosy wynosi ts = 7.71 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany ts + 1 = 8.71 < tpow = Zestawienie wyników obliczeń cieplno-wilgotnościowych dla okresu jednego roku. Miesiąc Liczba Liczba stref Liczba stref dni kondensacji odparowania DMk DMo Mc Październik Listopad

7 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 7 Grudzień Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień DMk [kg/m 2 ] DMo [kg/m 2 ] Mc [kg/m 2 ] - przyrost masy skondensowanej wody na m 2 przegrody - ubytek masy odparowanej wody na m 2 przegrody - całkowita masa wody na m 2 przegrody Przegroda zaprojektowana poprawnie. Po okresie rozliczeniowym brak wody w przegrodzie. Przegroda 3 - Podłoga na gruncie Zestawienie materiałów Nr Nazwa materiału l m d R 1 Beton zwkł. z krusz. kam.(2400) Płyty styropianowe (15-40) Betonowa warstwa podpodłogowa (2400) Panele podłogowe Suma oporów SRi = l [W/(m K)] m [-] d [cm] R [(m 2 K)/W] - współczynnik przewodzenia ciepła - współczynnik przepuszczania pary wodnej - grubość warstwy - opór cieplny warstwy materiału Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury zewnętrznej Numer strefy klimatycznej: 12. Temperatura obliczeniowa powietrza na zewnętrz budynku Te = -8.0 o C Wyznaczenie temperatury wewnętrznej

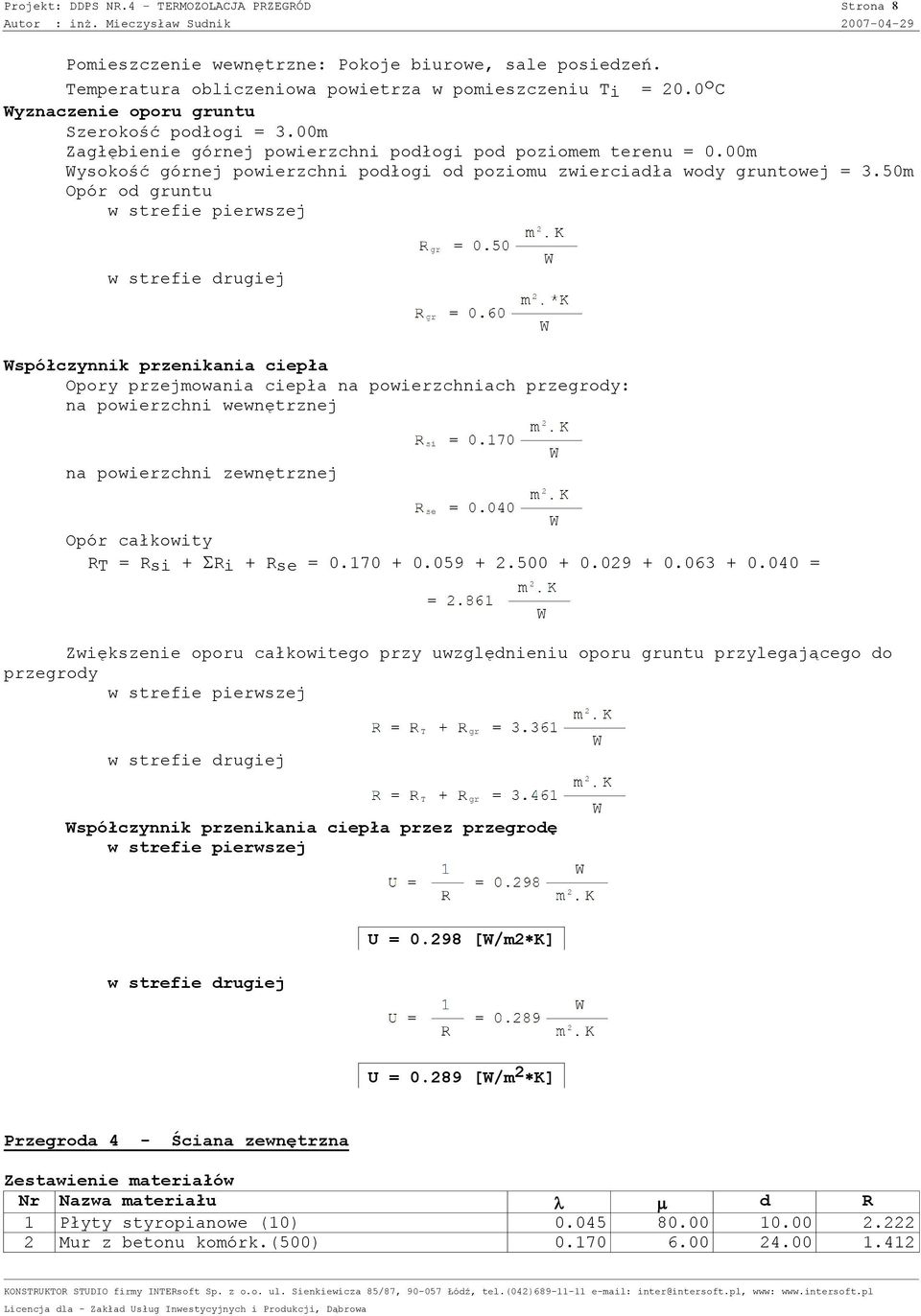

8 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 8 Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń. Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0 o C Wyznaczenie oporu gruntu Szerokość podłogi = 3.00m Zagłębienie górnej powierzchni podłogi pod poziomem terenu = 0.00m Wysokość górnej powierzchni podłogi od poziomu zwierciadła wody gruntowej = 3.50m Opór od gruntu w strefie pierwszej w strefie drugiej Współczynnik przenikania ciepła Opory przejmowania ciepła na powierzchniach przegrody: na powierzchni wewnętrznej na powierzchni zewnętrznej Opór całkowity RT = Rsi + SRi + Rse = = Zwiększenie oporu całkowitego przy uwzględnieniu oporu gruntu przylegającego do przegrody w strefie pierwszej w strefie drugiej Współczynnik przenikania ciepła przez przegrodę w strefie pierwszej w strefie drugiej U = [W/m2*K] U = [W/m 2 *K] Przegroda 4 - Ściana zewnętrzna Zestawienie materiałów Nr Nazwa materiału l m d R 1 Płyty styropianowe (10) Mur z betonu komórk.(500)

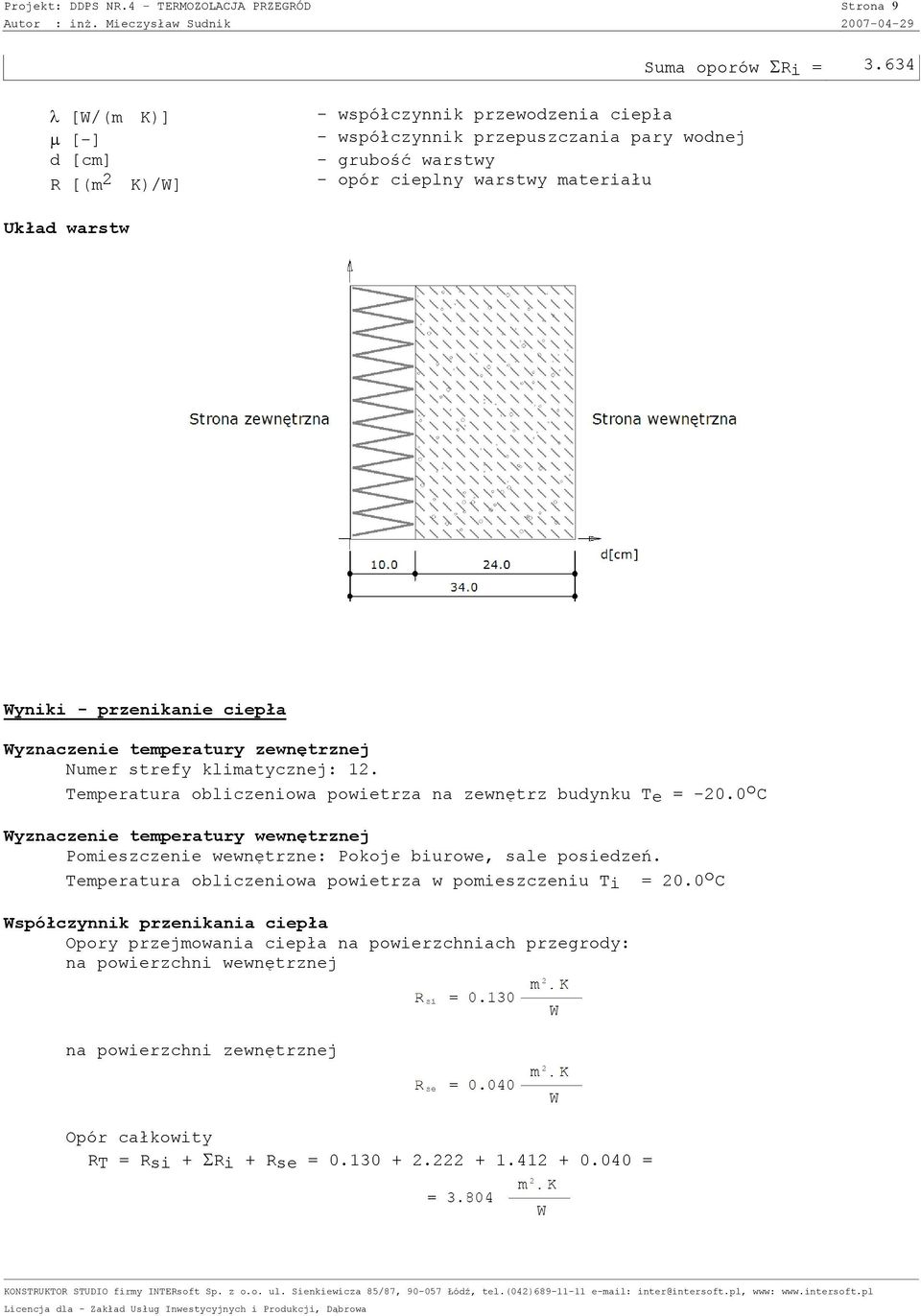

9 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 9 Suma oporów SRi = l [W/(m K)] m [-] d [cm] R [(m 2 K)/W] - współczynnik przewodzenia ciepła - współczynnik przepuszczania pary wodnej - grubość warstwy - opór cieplny warstwy materiału Układ warstw Wyniki - przenikanie ciepła Wyznaczenie temperatury zewnętrznej Numer strefy klimatycznej: 12. Temperatura obliczeniowa powietrza na zewnętrz budynku Te = o C Wyznaczenie temperatury wewnętrznej Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń. Temperatura obliczeniowa powietrza w pomieszczeniu Ti = 20.0 o C Współczynnik przenikania ciepła Opory przejmowania ciepła na powierzchniach przegrody: na powierzchni wewnętrznej na powierzchni zewnętrznej Opór całkowity RT = Rsi + SRi + Rse = =

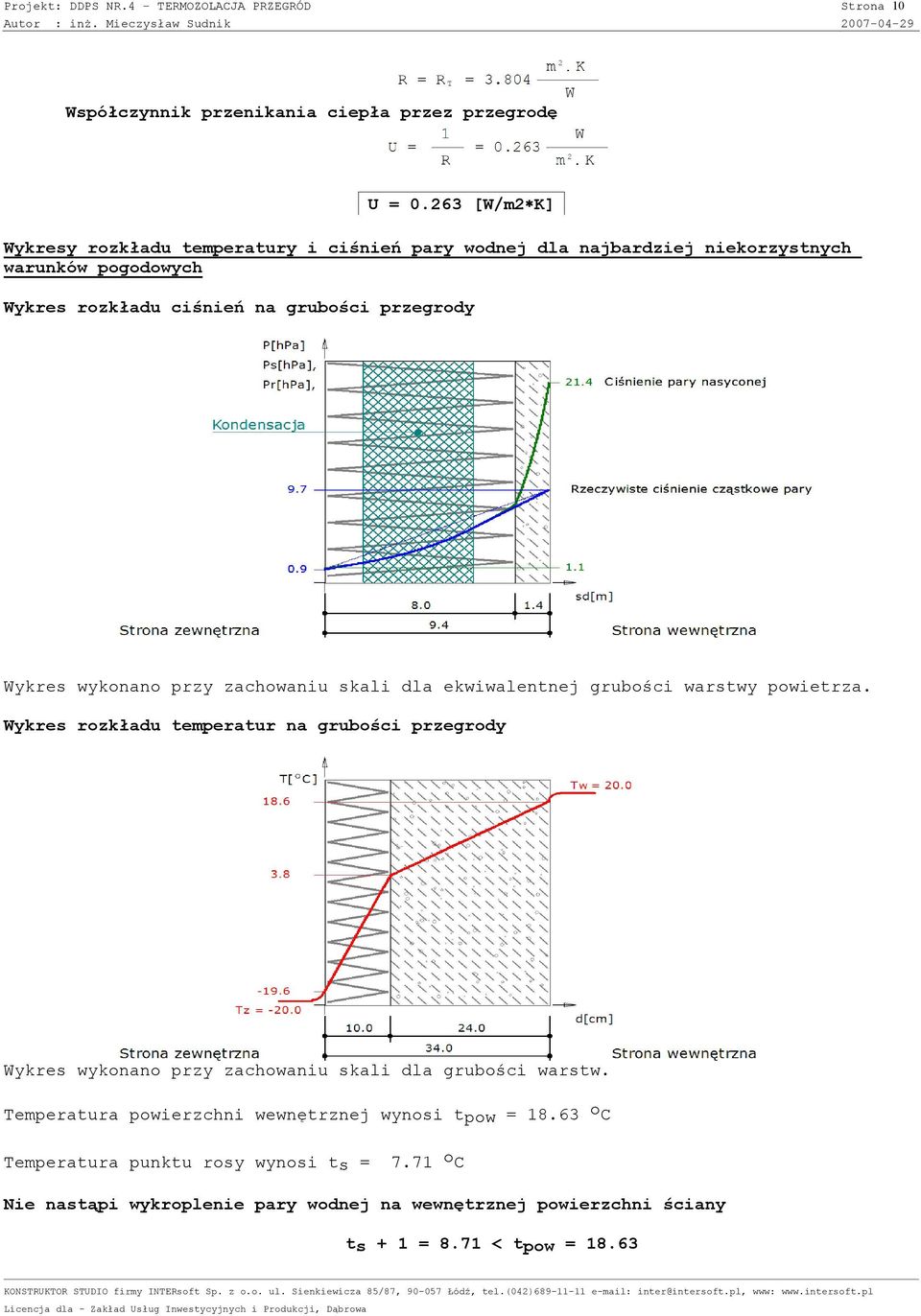

10 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 10 Współczynnik przenikania ciepła przez przegrodę U = [W/m2*K] Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych warunków pogodowych Wykres rozkładu ciśnień na grubości przegrody Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza. Wykres rozkładu temperatur na grubości przegrody Wykres wykonano przy zachowaniu skali dla grubości warstw. Temperatura powierzchni wewnętrznej wynosi tpow = o C Temperatura punktu rosy wynosi ts = 7.71 o C Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany ts + 1 = 8.71 < tpow = 18.63

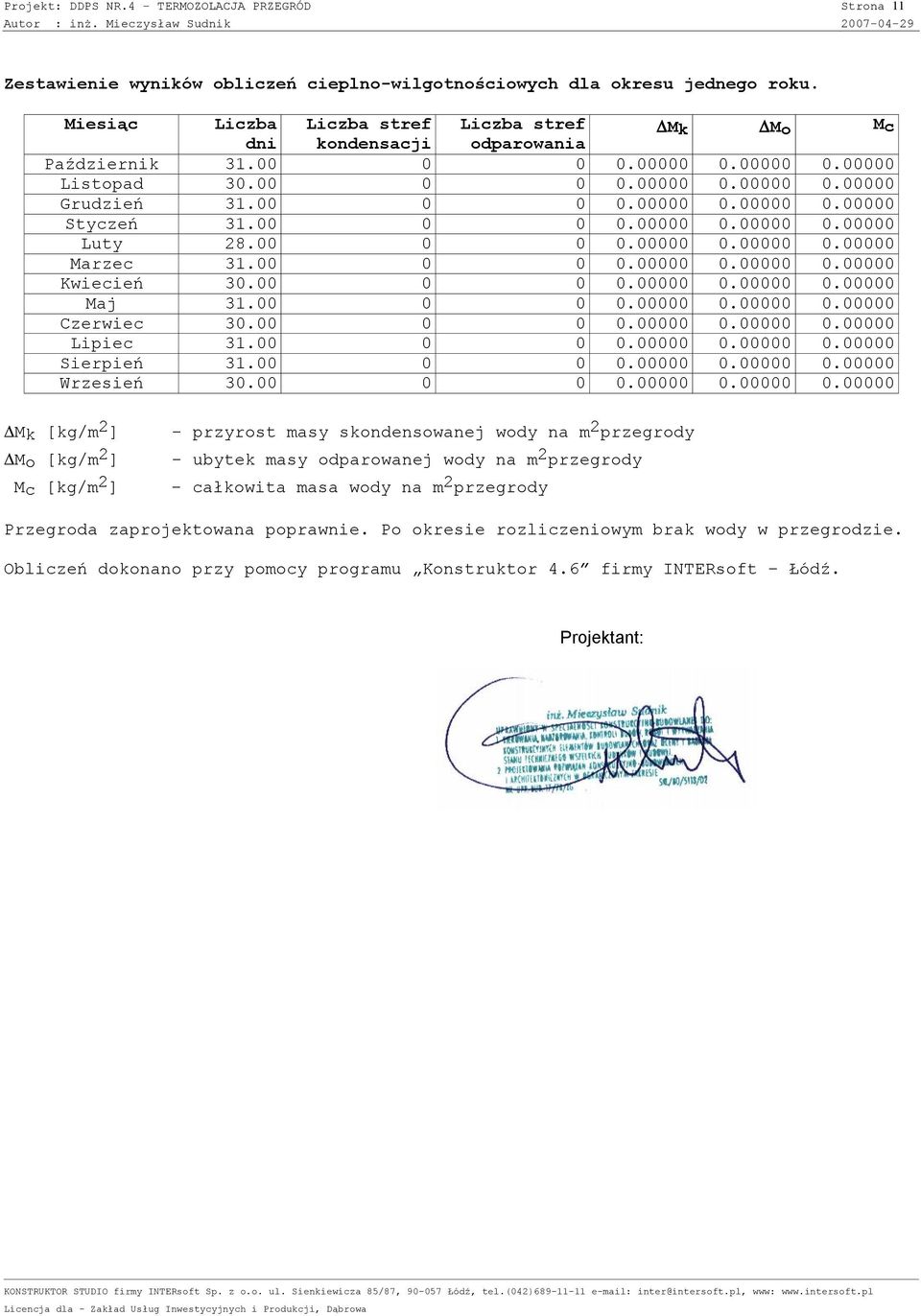

11 Projekt: DDPS NR.4 - TERMOZOLACJA PRZEGRÓD Strona 11 Zestawienie wyników obliczeń cieplno-wilgotnościowych dla okresu jednego roku. Miesiąc Liczba Liczba stref Liczba stref dni kondensacji odparowania DMk DMo Mc Październik Listopad Grudzień Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień DMk [kg/m 2 ] DMo [kg/m 2 ] Mc [kg/m 2 ] - przyrost masy skondensowanej wody na m 2 przegrody - ubytek masy odparowanej wody na m 2 przegrody - całkowita masa wody na m 2 przegrody Przegroda zaprojektowana poprawnie. Po okresie rozliczeniowym brak wody w przegrodzie. Obliczeń dokonano przy pomocy programu Konstruktor 4.6 firmy INTERsoft Łódź. Projektant:
