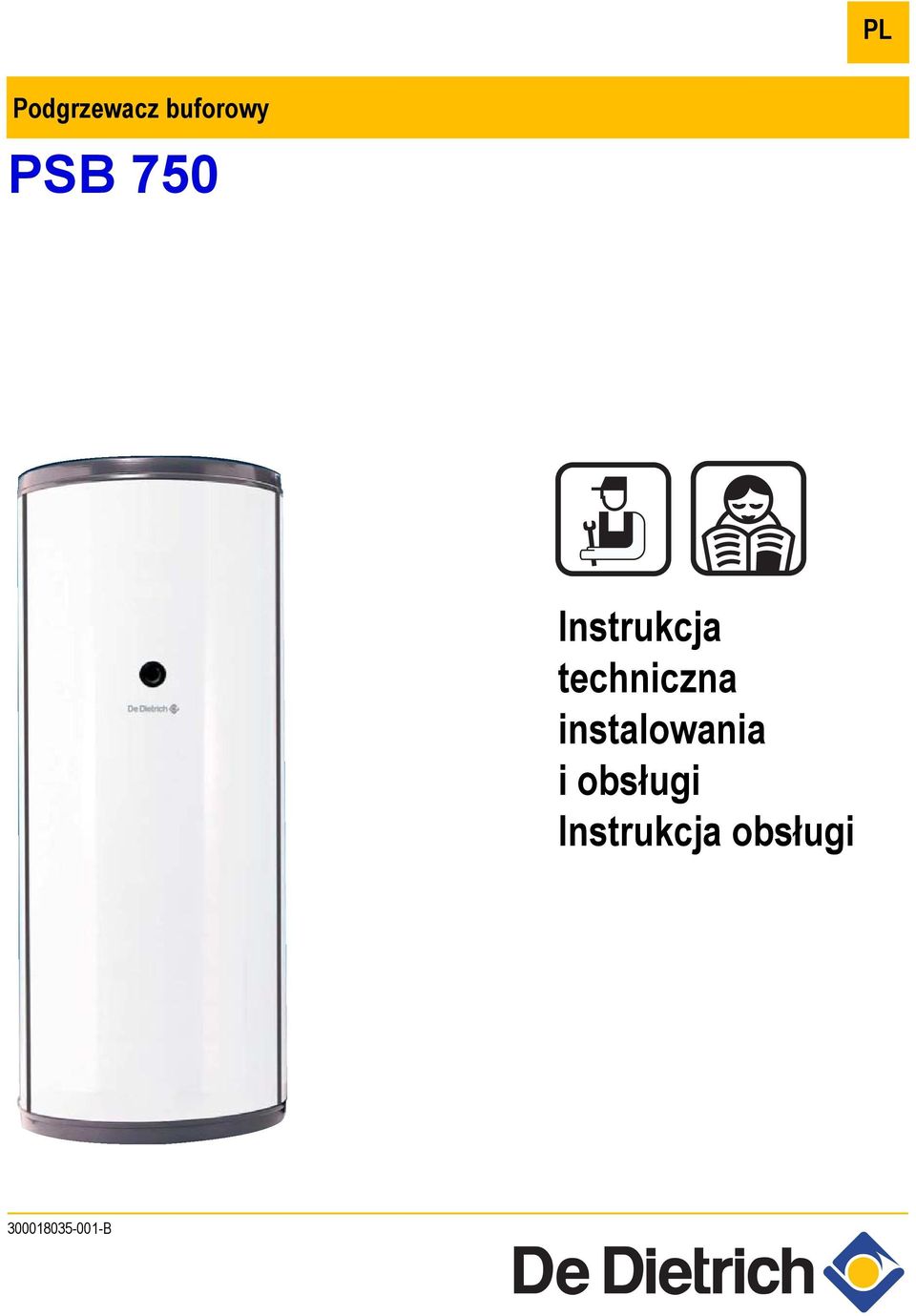

1 PL Podgrzewacz buforowy PSB 750 Instrukcja techniczna instalowania i obsługi Instrukcja obsługi B

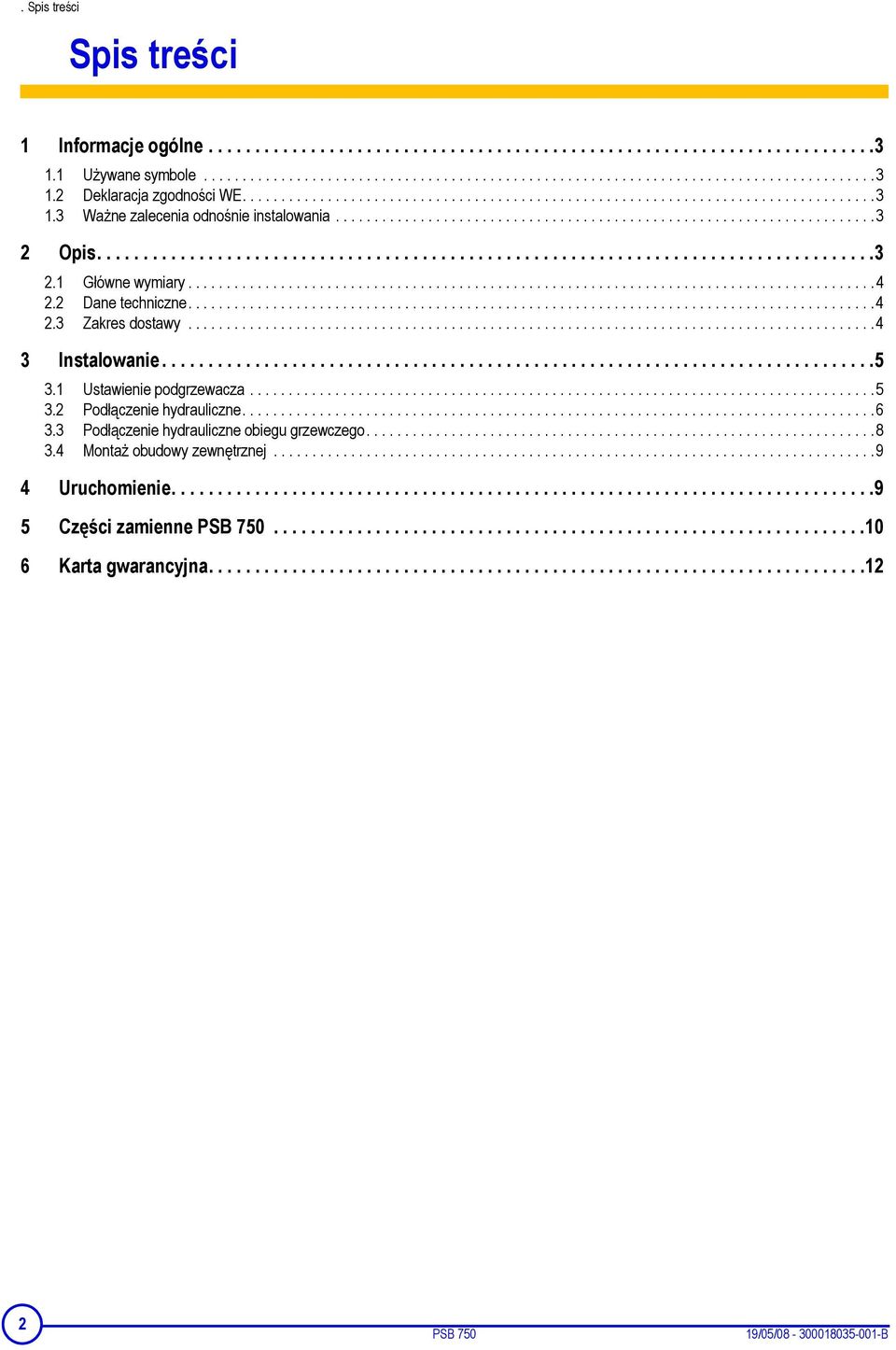

2 . Spis treści Spis treści 1 Informacje ogólne Używane symbole Deklaracja zgodności WE Ważne zalecenia odnośnie instalowania Opis Główne wymiary Dane techniczne Zakres dostawy Instalowanie Ustawienie podgrzewacza Podłączenie hydrauliczne Podłączenie hydrauliczne obiegu grzewczego Montaż obudowy zewnętrznej Uruchomienie Części zamienne PSB Karta gwarancyjna PSB /05/ B

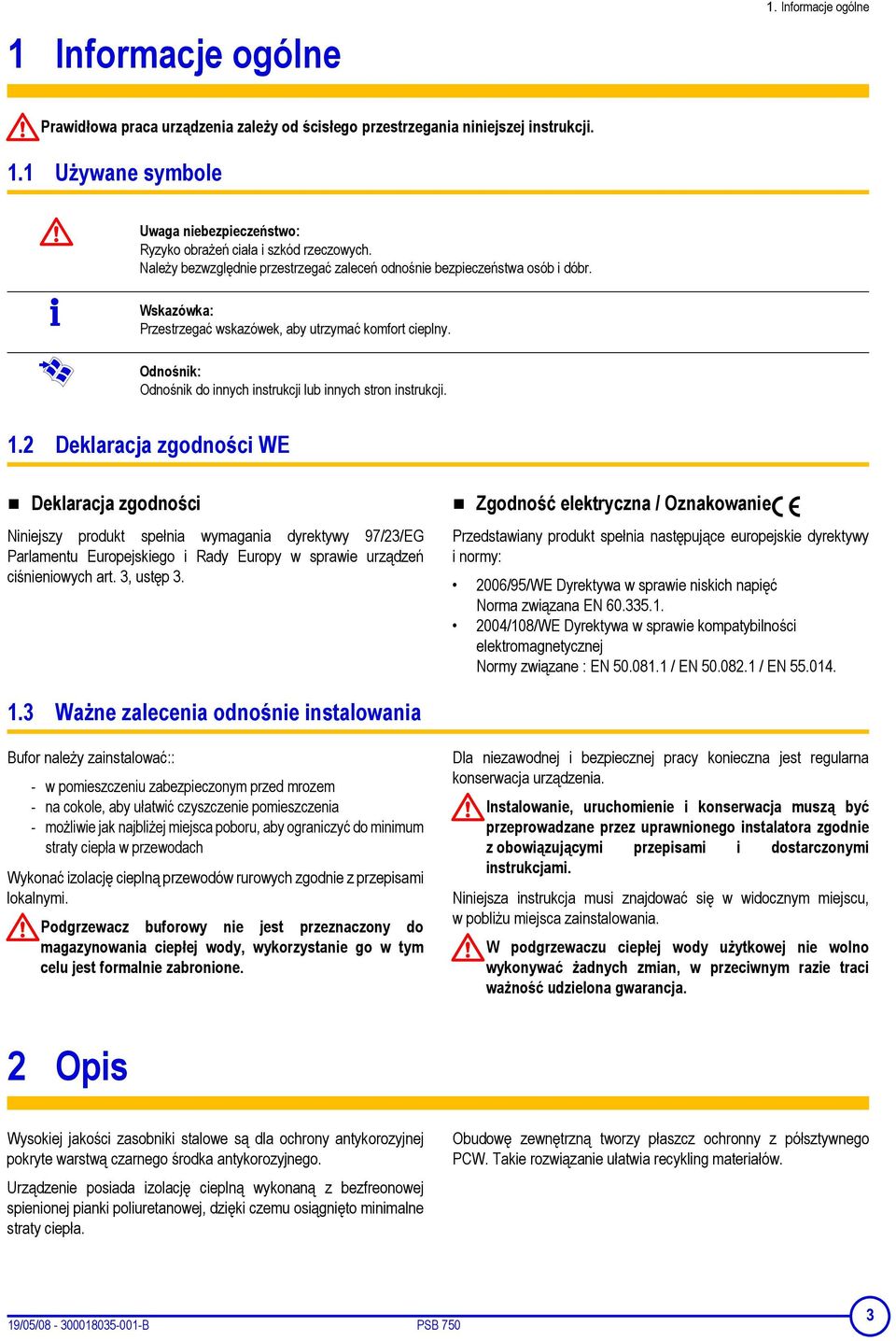

3 1 Informacje ogólne 1. Informacje ogólne Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. 1.1 Używane symbole Uwaga niebezpieczeństwo: Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr. Wskazówka: Przestrzegać wskazówek, aby utrzymać komfort cieplny. Odnośnik: Odnośnik do innych instrukcji lub innych stron instrukcji. 1.2 Deklaracja zgodności WE Deklaracja zgodności Niniejszy produkt spełnia wymagania dyrektywy 97/23/EG Parlamentu Europejskiego i Rady Europy w sprawie urządzeń ciśnieniowych art. 3, ustęp 3. Zgodność elektryczna / Oznakowanie Przedstawiany produkt spełnia następujące europejskie dyrektywy i normy: 2006/95/WE Dyrektywa w sprawie niskich napięć Norma związana EN /108/WE Dyrektywa w sprawie kompatybilności elektromagnetycznej Normy związane : EN / EN / EN Ważne zalecenia odnośnie instalowania Bufor należy zainstalować:: - w pomieszczeniu zabezpieczonym przed mrozem - na cokole, aby ułatwić czyszczenie pomieszczenia - możliwie jak najbliżej miejsca poboru, aby ograniczyć do minimum straty ciepła w przewodach Wykonać izolację cieplną przewodów rurowych zgodnie z przepisami lokalnymi. Podgrzewacz buforowy nie jest przeznaczony do magazynowania ciepłej wody, wykorzystanie go w tym celu jest formalnie zabronione. Dla niezawodnej i bezpiecznej pracy konieczna jest regularna konserwacja urządzenia. Instalowanie, uruchomienie i konserwacja muszą być przeprowadzane przez uprawnionego instalatora zgodnie zobowiązującymi przepisami i dostarczonymi instrukcjami. Niniejsza instrukcja musi znajdować się w widocznym miejscu, w pobliżu miejsca zainstalowania. W podgrzewaczu ciepłej wody użytkowej nie wolno wykonywać żadnych zmian, w przeciwnym razie traci ważność udzielona gwarancja. 2 Opis Wysokiej jakości zasobniki stalowe są dla ochrony antykorozyjnej pokryte warstwą czarnego środka antykorozyjnego. Urządzenie posiada izolację cieplną wykonaną z bezfreonowej spienionej pianki poliuretanowej, dzięki czemu osiągnięto minimalne straty ciepła. Obudowę zewnętrzną tworzy płaszcz ochronny z półsztywnego PCW. Takie rozwiązanie ułatwia recykling materiałów. 19/05/ B PSB 750 3

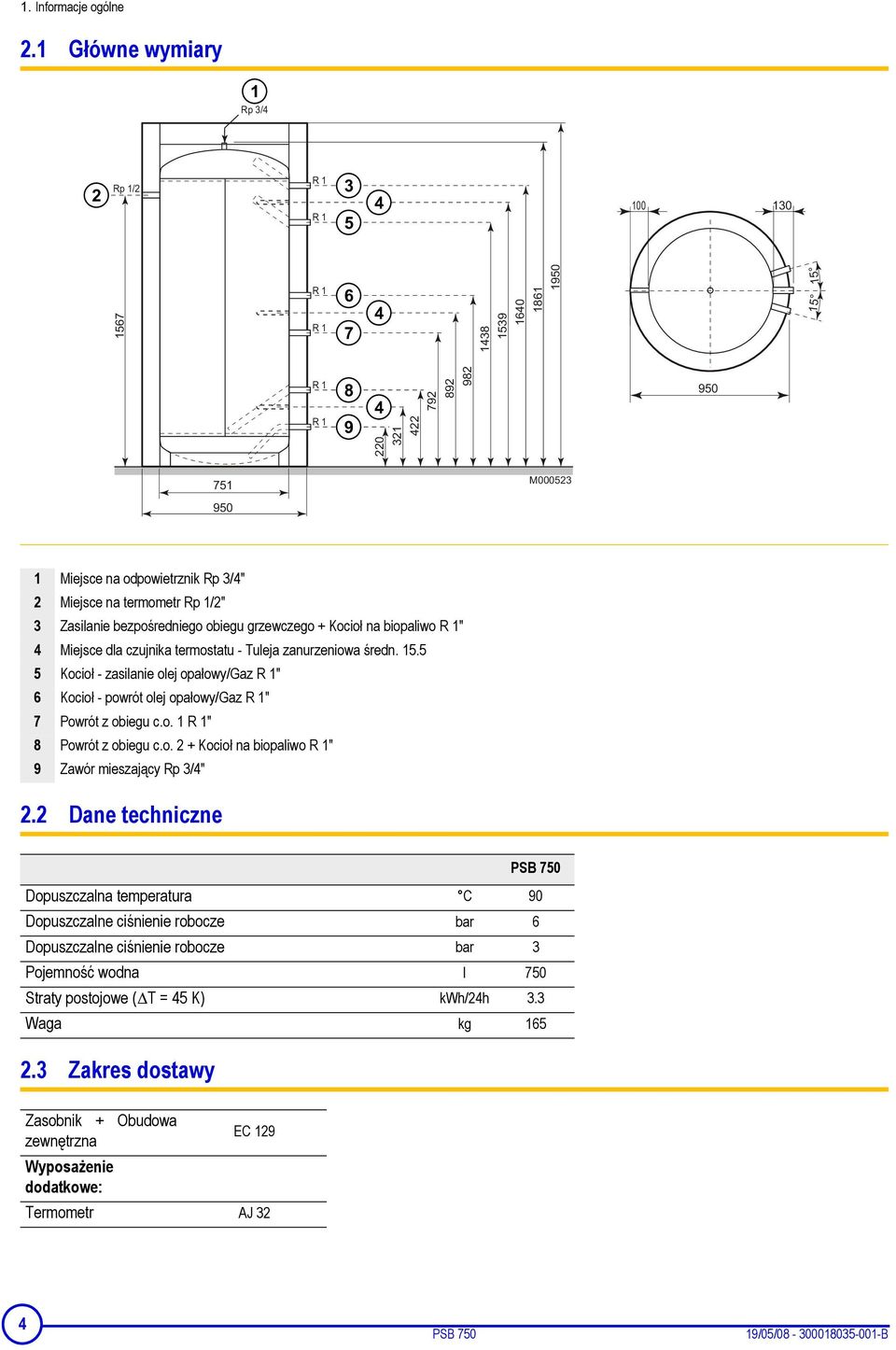

4 1. Informacje ogólne 2.1 Główne wymiary 1 Miejsce na odpowietrznik Rp 3/4" 2 Miejsce na termometr Rp 1/2" 3 Zasilanie bezpośredniego obiegu grzewczego + Kocioł na biopaliwo R 1" 4 Miejsce dla czujnika termostatu - Tuleja zanurzeniowa średn Kocioł - zasilanie olej opałowy/gaz R 1" 6 Kocioł - powrót olej opałowy/gaz R 1" 7 Powrót z obiegu c.o. 1 R 1" 8 Powrót z obiegu c.o. 2 + Kocioł na biopaliwo R 1" 9 Zawór mieszający Rp 3/4" 2.2 Dane techniczne PSB 750 Dopuszczalna temperatura C 90 Dopuszczalne ciśnienie robocze bar 6 Dopuszczalne ciśnienie robocze bar 3 Pojemność wodna l 750 Straty postojowe ( T = 45 K) kwh/24h 3.3 Waga kg Zakres dostawy Zasobnik + Obudowa zewnętrzna EC 129 Wyposażenie dodatkowe: Termometr AJ 32 4 PSB /05/ B

5 3 Instalowanie 3. Instalowanie Podgrzewacz PBS 750 jest przeznaczony do podłączenia do kotła grzewczego i jest doskonale zharmonizowany z wzornictwem De Dietrich. Przy podłączeniu tego zestawu należy zajrzeć do instrukcji dostarczonej z zestawem. 3.1 Ustawienie podgrzewacza Do wypoziomowania urządzenia stosować podkładki (blacha stalowa). Dla wykonania regulacji, unieść lekko podgrzewacz przy pomocy dźwigni. 19/05/ B PSB 750 5

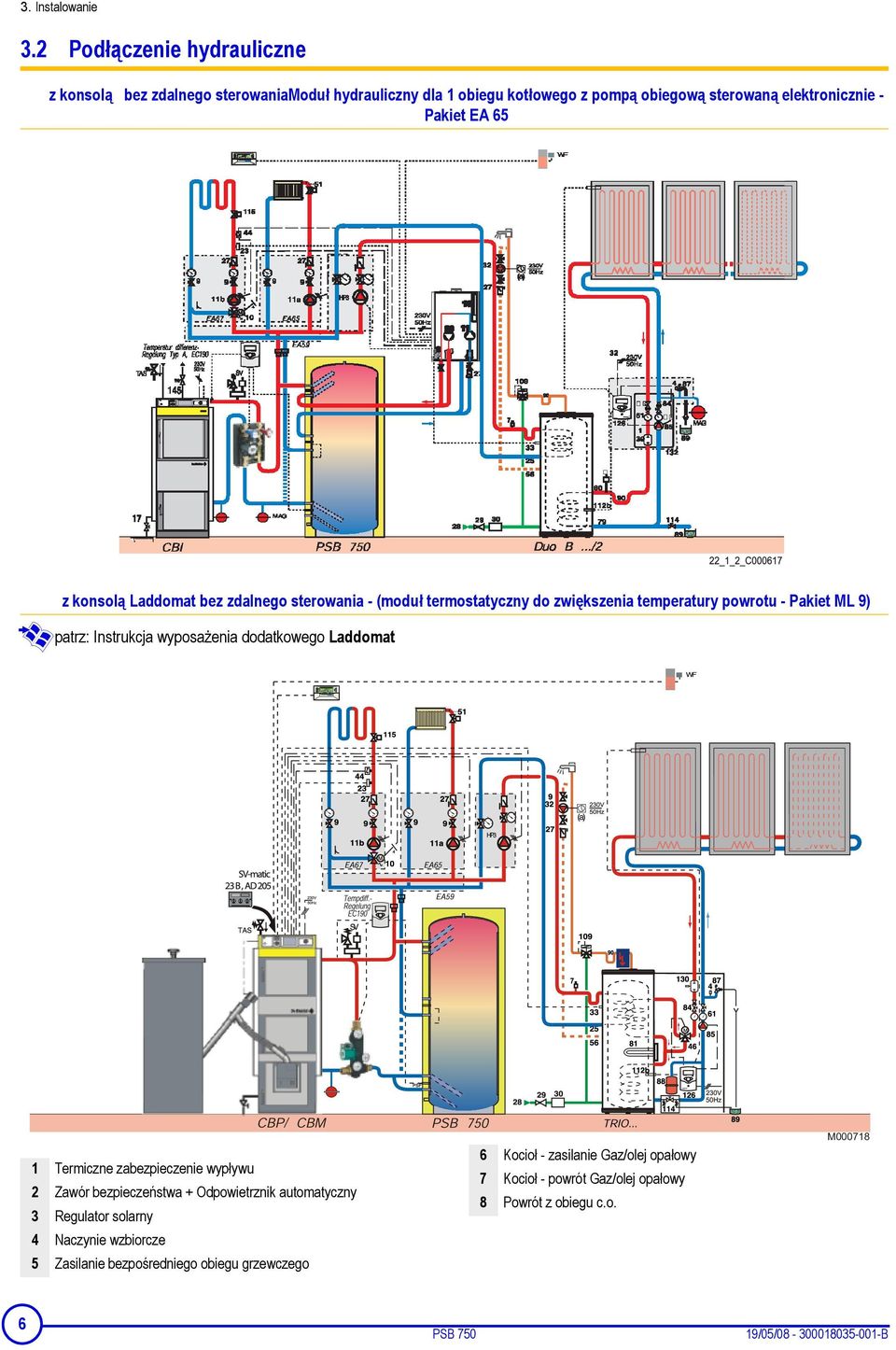

6 3. Instalowanie 3.2 Podłączenie hydrauliczne z konsolą bez zdalnego sterowaniamoduł hydrauliczny dla 1 obiegu kotłowego z pompą obiegową sterowaną elektronicznie - Pakiet EA 65 z konsolą Laddomat bez zdalnego sterowania - (moduł termostatyczny do zwiększenia temperatury powrotu - Pakiet ML 9) patrz: Instrukcja wyposażenia dodatkowego Laddomat 1 Termiczne zabezpieczenie wypływu 2 Zawór bezpieczeństwa + Odpowietrznik automatyczny 3 Regulator solarny 4 Naczynie wzbiorcze 5 Zasilanie bezpośredniego obiegu grzewczego 6 Kocioł - zasilanie Gaz/olej opałowy 7 Kocioł - powrót Gaz/olej opałowy 8 Powrót z obiegu c.o. 6 PSB /05/ B

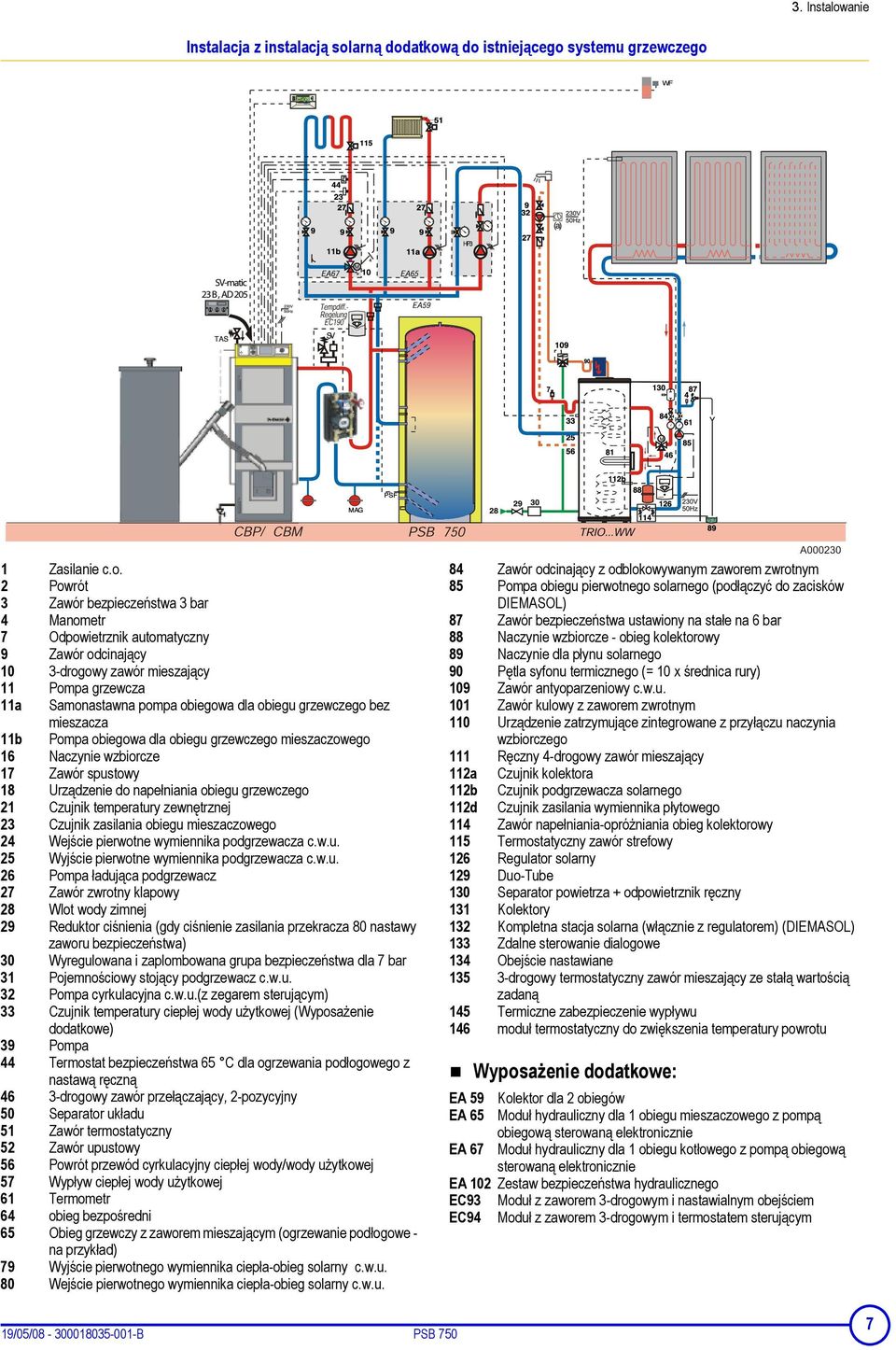

7 3. Instalowanie Instalacja z instalacją solarną dodatkową do istniejącego systemu grzewczego 1 Zasilanie c.o. 2 Powrót 3 Zawór bezpieczeństwa 3 bar 4 Manometr 7 Odpowietrznik automatyczny 9 Zawór odcinający 10 3-drogowy zawór mieszający 11 Pompa grzewcza 11a Samonastawna pompa obiegowa dla obiegu grzewczego bez mieszacza 11b Pompa obiegowa dla obiegu grzewczego mieszaczowego 16 Naczynie wzbiorcze 17 Zawór spustowy 18 Urządzenie do napełniania obiegu grzewczego 21 Czujnik temperatury zewnętrznej 23 Czujnik zasilania obiegu mieszaczowego 24 Wejście pierwotne wymiennika podgrzewacza c.w.u. 25 Wyjście pierwotne wymiennika podgrzewacza c.w.u. 26 Pompa ładująca podgrzewacz 27 Zawór zwrotny klapowy 28 Wlot wody zimnej 29 Reduktor ciśnienia (gdy ciśnienie zasilania przekracza 80 nastawy zaworu bezpieczeństwa) 30 Wyregulowana i zaplombowana grupa bezpieczeństwa dla 7 bar 31 Pojemnościowy stojący podgrzewacz c.w.u. 32 Pompa cyrkulacyjna c.w.u.(z zegarem sterującym) 33 Czujnik temperatury ciepłej wody użytkowej (Wyposażenie dodatkowe) 39 Pompa 44 Termostat bezpieczeństwa 65 C dla ogrzewania podłogowego z nastawą ręczną 46 3-drogowy zawór przełączający, 2-pozycyjny 50 Separator układu 51 Zawór termostatyczny 52 Zawór upustowy 56 Powrót przewód cyrkulacyjny ciepłej wody/wody użytkowej 57 Wypływ ciepłej wody użytkowej 61 Termometr 64 obieg bezpośredni 65 Obieg grzewczy z zaworem mieszającym (ogrzewanie podłogowe - na przykład) 79 Wyjście pierwotnego wymiennika ciepła-obieg solarny c.w.u. 80 Wejście pierwotnego wymiennika ciepła-obieg solarny c.w.u. 84 Zawór odcinający z odblokowywanym zaworem zwrotnym 85 Pompa obiegu pierwotnego solarnego (podłączyć do zacisków DIEMASOL) 87 Zawór bezpieczeństwa ustawiony na stałe na 6 bar 88 Naczynie wzbiorcze - obieg kolektorowy 89 Naczynie dla płynu solarnego 90 Pętla syfonu termicznego (= 10 x średnica rury) 109 Zawór antyoparzeniowy c.w.u. 101 Zawór kulowy z zaworem zwrotnym 110 Urządzenie zatrzymujące zintegrowane z przyłączu naczynia wzbiorczego 111 Ręczny 4-drogowy zawór mieszający 112a Czujnik kolektora 112b Czujnik podgrzewacza solarnego 112d Czujnik zasilania wymiennika płytowego 114 Zawór napełniania-opróżniania obieg kolektorowy 115 Termostatyczny zawór strefowy 126 Regulator solarny 129 Duo-Tube 130 Separator powietrza + odpowietrznik ręczny 131 Kolektory 132 Kompletna stacja solarna (włącznie z regulatorem) (DIEMASOL) 133 Zdalne sterowanie dialogowe 134 Obejście nastawiane drogowy termostatyczny zawór mieszający ze stałą wartością zadaną 145 Termiczne zabezpieczenie wypływu 146 moduł termostatyczny do zwiększenia temperatury powrotu Wyposażenie dodatkowe: EA 59 Kolektor dla 2 obiegów EA 65 Moduł hydrauliczny dla 1 obiegu mieszaczowego z pompą obiegową sterowaną elektronicznie EA 67 Moduł hydrauliczny dla 1 obiegu kotłowego z pompą obiegową sterowaną elektronicznie EA 102 Zestaw bezpieczeństwa hydraulicznego EC93 Moduł z zaworem 3-drogowym i nastawialnym obejściem EC94 Moduł z zaworem 3-drogowym i termostatem sterującym 19/05/ B PSB 750 7

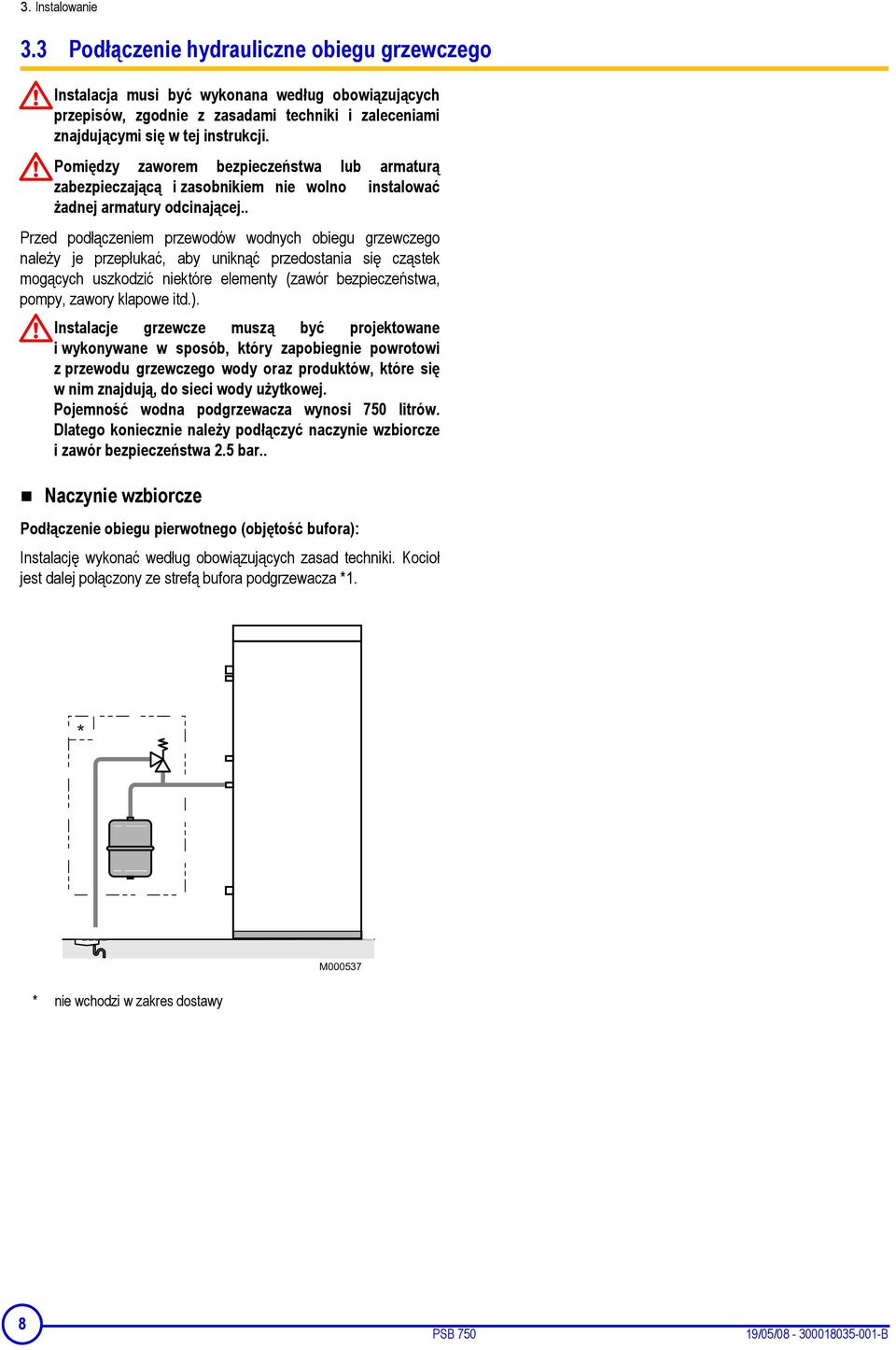

8 3. Instalowanie 3.3 Podłączenie hydrauliczne obiegu grzewczego Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji. Pomiędzy zaworem bezpieczeństwa lub armaturą zabezpieczającą i zasobnikiem nie wolno instalować żadnej armatury odcinającej.. Przed podłączeniem przewodów wodnych obiegu grzewczego należy je przepłukać, aby uniknąć przedostania się cząstek mogących uszkodzić niektóre elementy (zawór bezpieczeństwa, pompy, zawory klapowe itd.). Instalacje grzewcze muszą być projektowane i wykonywane w sposób, który zapobiegnie powrotowi z przewodu grzewczego wody oraz produktów, które się w nim znajdują, do sieci wody użytkowej. Pojemność wodna podgrzewacza wynosi 750 litrów. Dlatego koniecznie należy podłączyć naczynie wzbiorcze i zawór bezpieczeństwa 2.5 bar.. Naczynie wzbiorcze Podłączenie obiegu pierwotnego (objętość bufora): Instalację wykonać według obowiązujących zasad techniki. Kocioł jest dalej połączony ze strefą bufora podgrzewacza *1. * nie wchodzi w zakres dostawy 8 PSB /05/ B

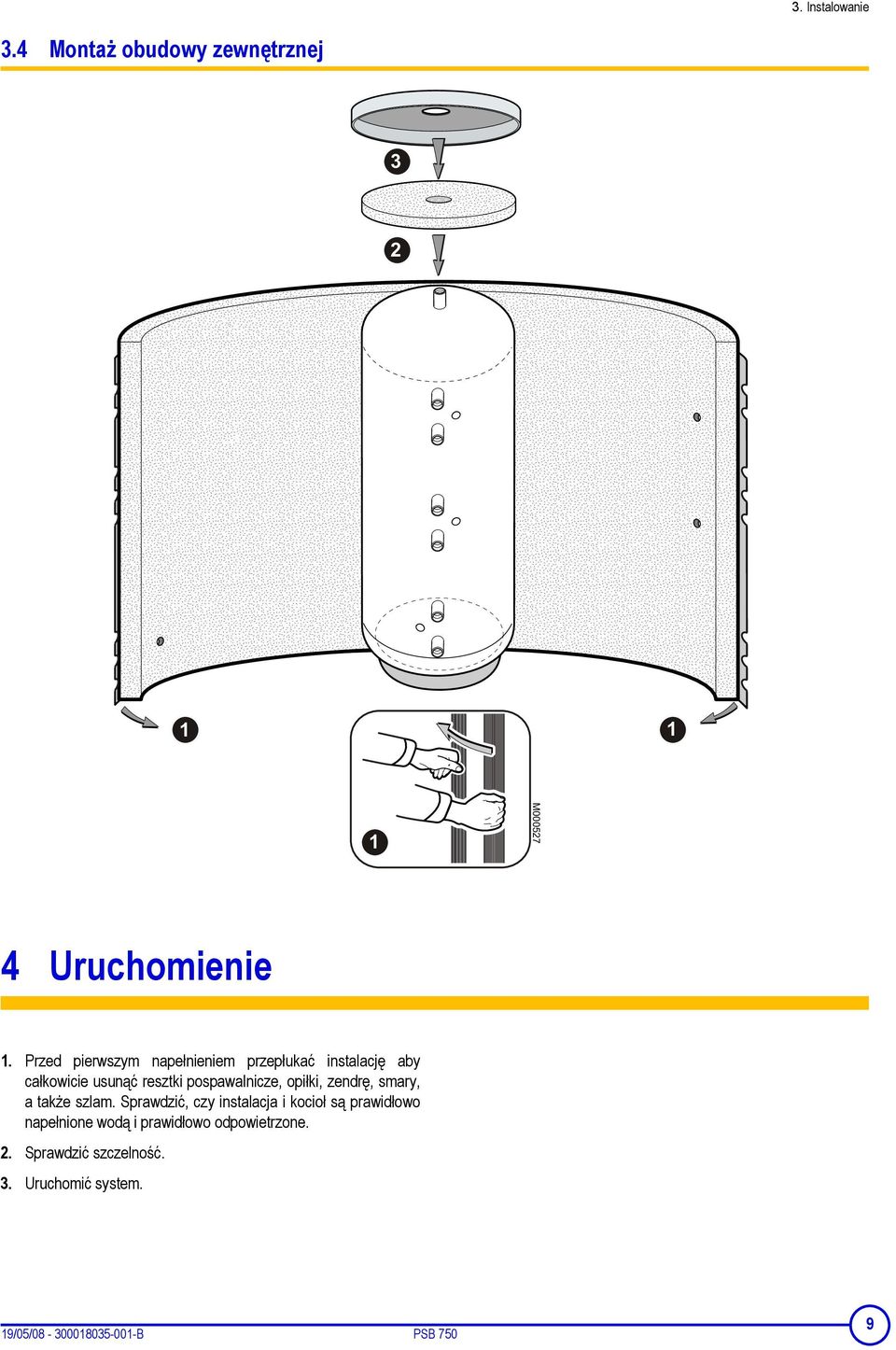

9 3. Instalowanie 3.4 Montaż obudowy zewnętrznej 4 Uruchomienie 1. Przed pierwszym napełnieniem przepłukać instalację aby całkowicie usunąć resztki pospawalnicze, opiłki, zendrę, smary, a także szlam. Sprawdzić, czy instalacja i kocioł są prawidłowo napełnione wodą i prawidłowo odpowietrzone. 2. Sprawdzić szczelność. 3. Uruchomić system. 19/05/ B PSB 750 9

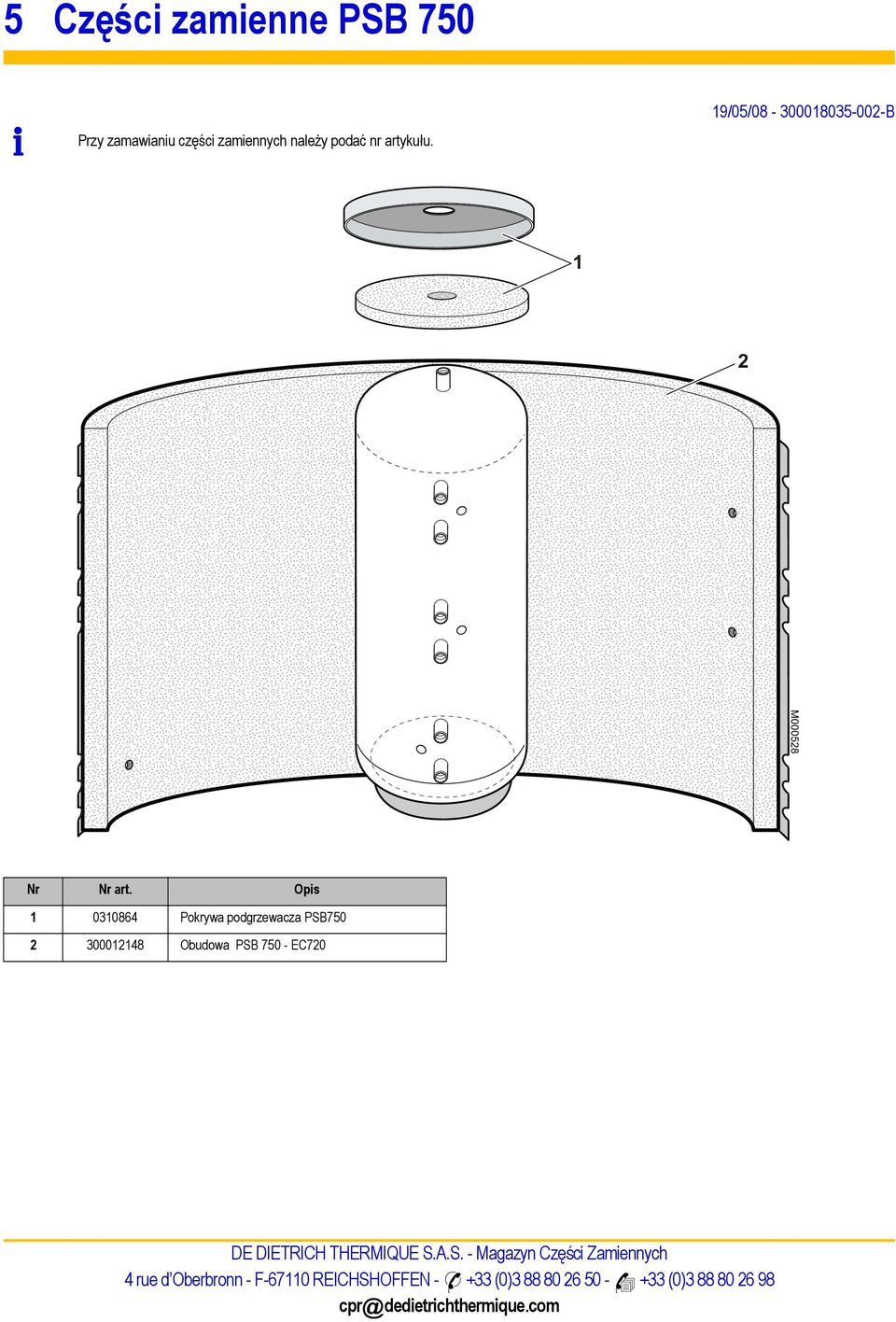

10 5 Części zamienne PSB 750 Przy zamawianiu części zamiennych należy podać nr artykułu. 19/05/ B Nr Nr art. Opis Pokrywa podgrzewacza PSB Obudowa PSB EC720 DE DIETRICH THERMIQUE S.A.S. - Magazyn Części Zamiennych 4 rue d Oberbronn - F REICHSHOFFEN (0) (0) cpr dedietrichthermique.com

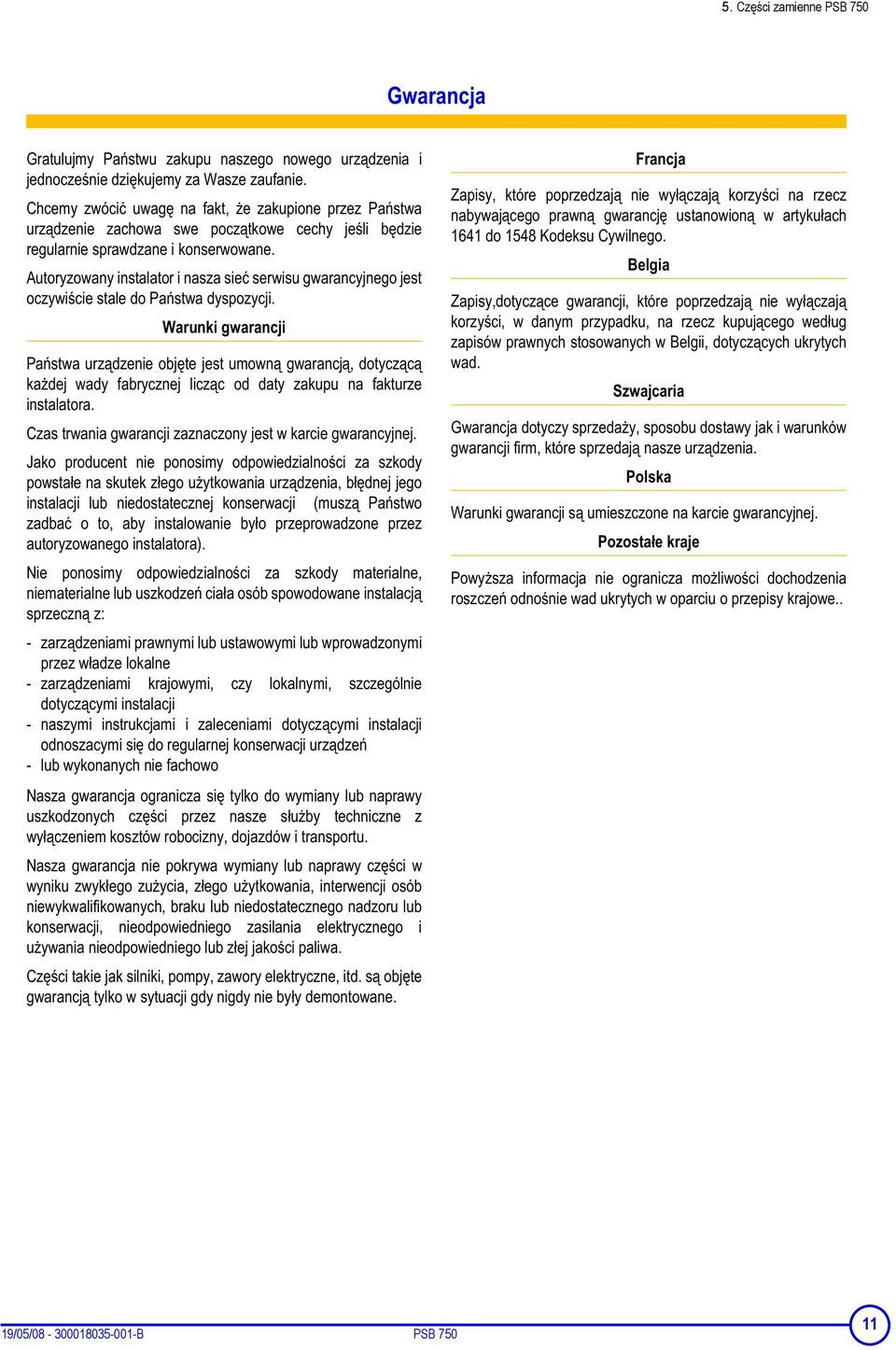

11 5. Części zamienne PSB 750 Gwarancja Gratulujmy Pastwu zakupu naszego nowego urzdzenia i jednoczenie dzikujemy za Wasze zaufanie. Chcemy zwóci uwag na fakt, e zakupione przez Pastwa urzdzenie zachowa swe pocztkowe cechy jeli bdzie regularnie sprawdzane i konserwowane. Autoryzowany instalator i nasza sie serwisu gwarancyjnego jest oczywicie stale do Pastwa dyspozycji. Warunki gwarancji Pastwa urzdzenie objte jest umown gwarancj, dotyczc kadej wady fabrycznej liczc od daty zakupu na fakturze instalatora. Czas trwania gwarancji zaznaczony jest w karcie gwarancyjnej. Jako producent nie ponosimy odpowiedzialnoci za szkody powstae na skutek zego uytkowania urzdzenia, bdnej jego instalacji lub niedostatecznej konserwacji (musz Pastwo zadba o to, aby instalowanie byo przeprowadzone przez autoryzowanego instalatora). Nie ponosimy odpowiedzialnoci za szkody materialne, niematerialne lub uszkodze ciaa osób spowodowane instalacj sprzeczn z: - zarzdzeniami prawnymi lub ustawowymi lub wprowadzonymi przez wadze lokalne - zarzdzeniami krajowymi, czy lokalnymi, szczególnie dotyczcymi instalacji - naszymi instrukcjami i zaleceniami dotyczcymi instalacji odnoszacymi si do regularnej konserwacji urzdze - lub wykonanych nie fachowo Nasza gwarancja ogranicza si tylko do wymiany lub naprawy uszkodzonych czci przez nasze suby techniczne z wyczeniem kosztów robocizny, dojazdów i transportu. Nasza gwarancja nie pokrywa wymiany lub naprawy czci w wyniku zwykego zuycia, zego uytkowania, interwencji osób niewykwalifikowanych, braku lub niedostatecznego nadzoru lub konserwacji, nieodpowiedniego zasilania elektrycznego i uywania nieodpowiedniego lub zej jakoci paliwa. Czci takie jak silniki, pompy, zawory elektryczne, itd. s objte gwarancj tylko w sytuacji gdy nigdy nie byy demontowane. Francja Zapisy, które poprzedzaj nie wyczaj korzyci na rzecz nabywajcego prawn gwarancj ustanowion w artykuach 1641 do 1548 Kodeksu Cywilnego. Belgia Zapisy,dotyczce gwarancji, które poprzedzaj nie wyczaj korzyci, w danym przypadku, na rzecz kupujcego wedug zapisów prawnych stosowanych w Belgii, dotyczcych ukrytych wad. Szwajcaria Gwarancja dotyczy sprzeday, sposobu dostawy jak i warunków gwarancji firm, które sprzedaj nasze urzdzenia. Polska Warunki gwarancji s umieszczone na karcie gwarancyjnej. Pozostae kraje Powysza informacja nie ogranicza moliwoci dochodzenia roszcze odnonie wad ukrytych w oparciu o przepisy krajowe.. 19/05/ B PSB

12 6. Karta gwarancyjna 6 Karta gwarancyjna Data zakupu:... Pieczęć sprzedawcy: Nazwisko i adres kupującego: Tel.:... Informacja o kotle (uzyskana z tabliczki znamionowej): Model:... Numer seryjny: PSB /05/ B

13 6. Karta gwarancyjna 19/05/ B PSB

14 6. Karta gwarancyjna 14 PSB /05/ B

15 6. Karta gwarancyjna 19/05/ B PSB

16 AD001-AA Wstęp Wszystkie dane techniczne w niniejszej instrukcji, jak również rysunki i schematy pozostają naszą wyłączną własnością i bez naszej uprzedniej zgody na piśmie zabrania się ich reprodukowania. Zastrzega się możliwość zmian technicznych. 19/05/08 DE DIETRICH THERMIQUE 57, rue de la Gare F MERTZWILLER - BP 30
